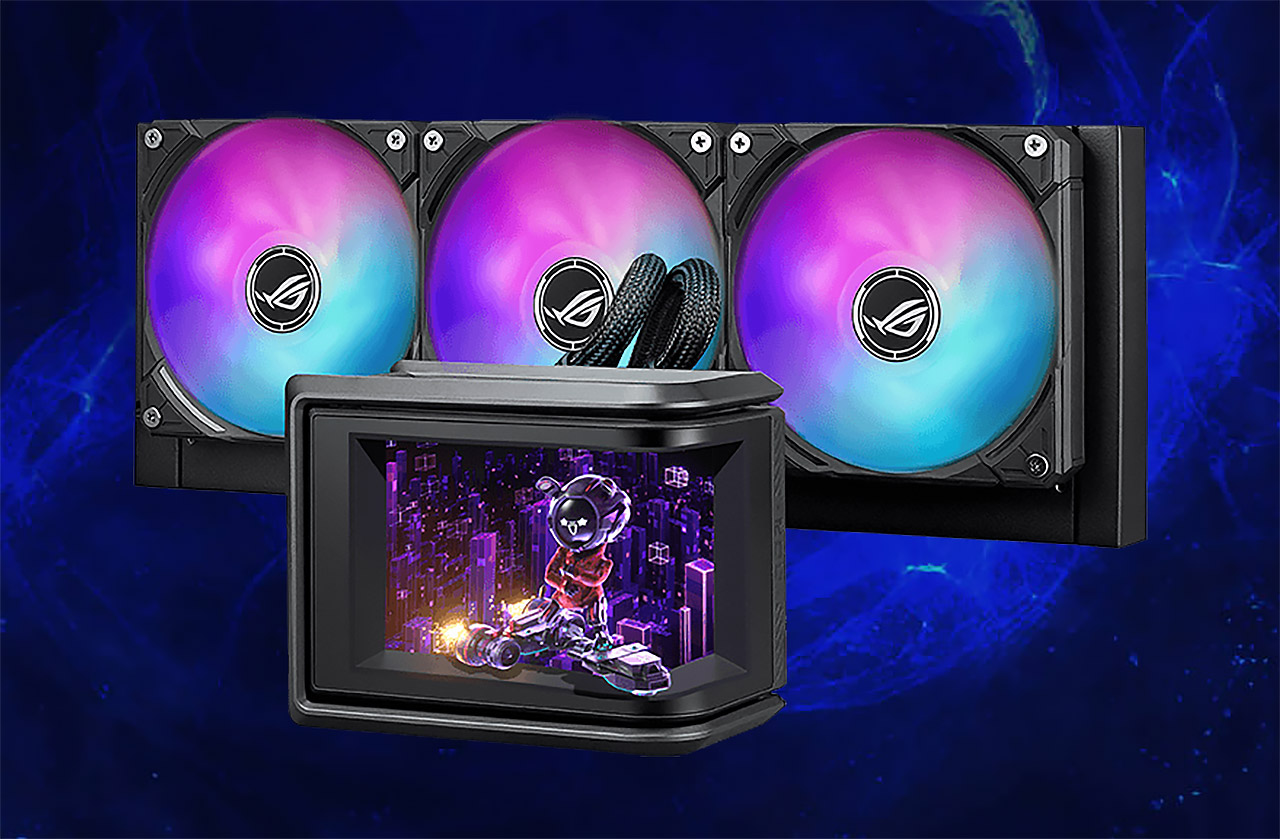

Системи AiO відносно повітряних кулерів еволюціонують доволі швидко, що й не дивно з погляду на їхню ефективність. І якщо раніше такі продукти були невиразними та нічим непримітними компонентами ПК, то зараз за яскравістю та привабливістю вони можуть переплюнути навіть відеокарти. Шлях від додавання звичайної підсвітки до повноцінних РК-екранів був пройдений за десять років, що не так й багато, якщо подивитися на повітряні кулери, де подібні експерименти явище рідкісне. Аналогічний розвиток отримали й AiO компанії ASUS — спочатку відбулося додавання в них RGB-елементів, потім простих дисплеїв з можливістю налаштування нескладних зображень на них, а тепер з’явилися повноцінні екрани. І саме найсучаснішу систему охолодження з AMOLED-дисплеєм, та ще й вигнутої форми, ми й розглянемо, а саме ROG Ryuo IV SLC 360 ARGB.
Характеристики
| Виробник | ASUS |
|---|---|
| Назва та сторінка продукту | ROG Ryuo IV SLC 360 ARGB |
| Тип | 360 мм |
| Сумісність с процесорними роз’ємами Intel | LGA 1851/1700 |
| Сумісність с процесорними роз’ємами AMD | AM5/AM4 |
| Розміри радіатора (ДхШхВ), мм | 394×140×32 |
| Розміри вентилятора (ДхШхВ), мм | 120×120×25 |
| Довжина трубок, мм | 200 |
| Матеріал та конструкція радіатора | Алюмінієвий трисекційний радіатор с ребрами стрічкового типу |
| Кількість пластин на дюйм, FPI | 19 |
| Загальна вага системи у зборі, г | н/д |
| Розмір водяного блоку, (ДхШхВ), мм | 133×105×123 |
| Розмір теплоз’ємної пластини (діаметр), мм | 52×55 |
| Матеріал водяного блоку | Пластиковий корпус з мідною основою |
| Швидкість помпи, об/хв | 1800–3200 ± 10% |
| Модель вентилятора | ROG RYUO IV MF-12C ARGB |
| Швидкість вентилятора, об/хв | 800‑2650 ± 10% |
| Повітряний потік, м³/год (CFM) | 121,37 (71,44) |
| Рівень шуму вентилятора, дБ (А) | 39,6 |
| Статичний тиск, мм води | 5,45 |
| Тип вальниці вентилятора | н/д |
| Особливості | 6,67″ вигнутий 2K AMOLED-екран на помпі, світлодіодна підсвітка вентиляторів |
| Середня вартість, грн | 18 019 |
Комплект постачання

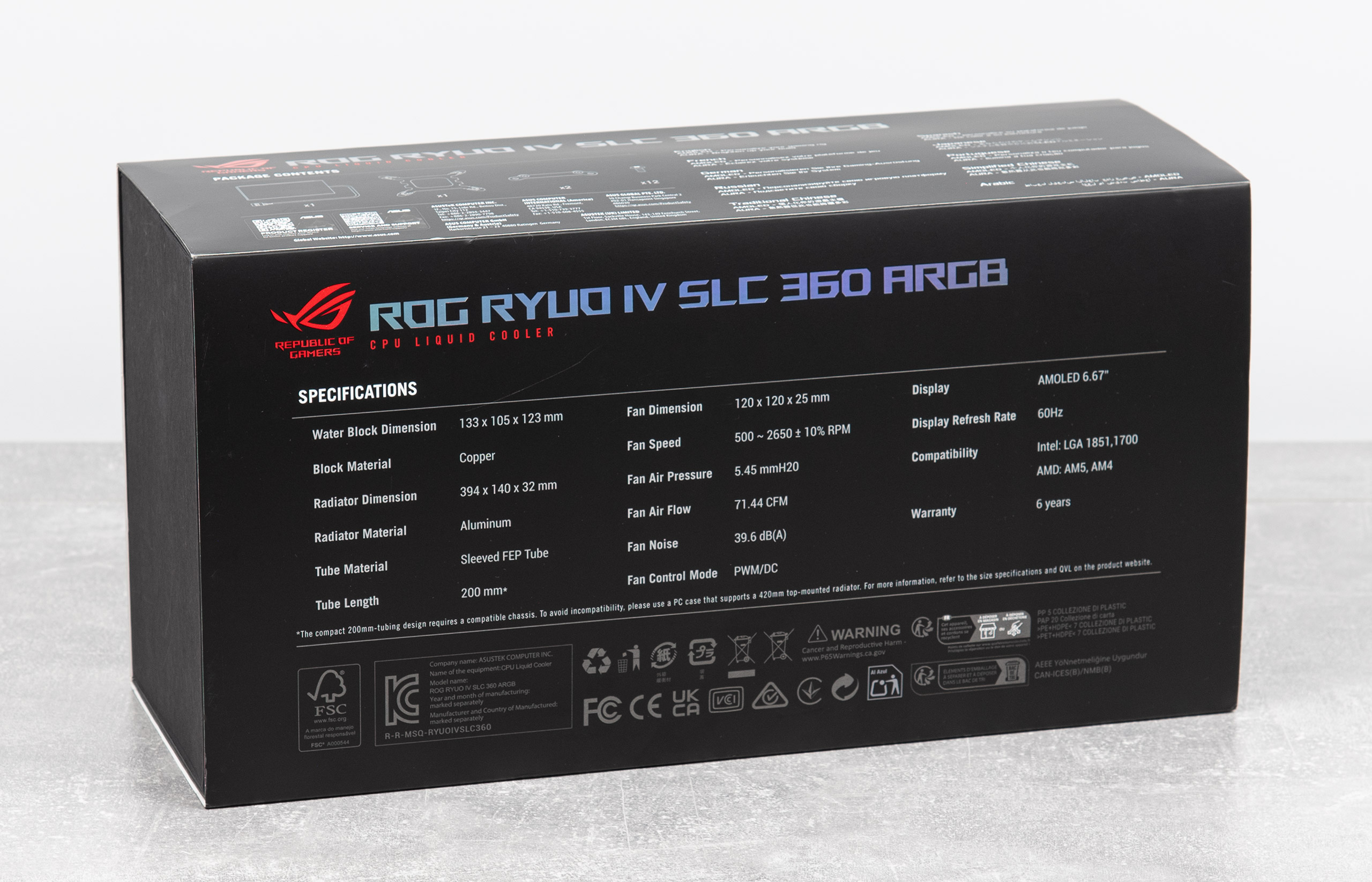

AiO постачається у великій чорній коробці з зображеною системою на лицевій стороні та вказаними характеристиками на зворотній. Для збереження продукту при транспортуванні все акуратно розкладено по напівкоробках також з чорного картону, але поки дістанеш з цього «оригамі» усі компоненти, то вже забудеш, навіщо ти купив ROG Ryuo IV SLC 360 ARGB — пресована форма була б куди доречніше.

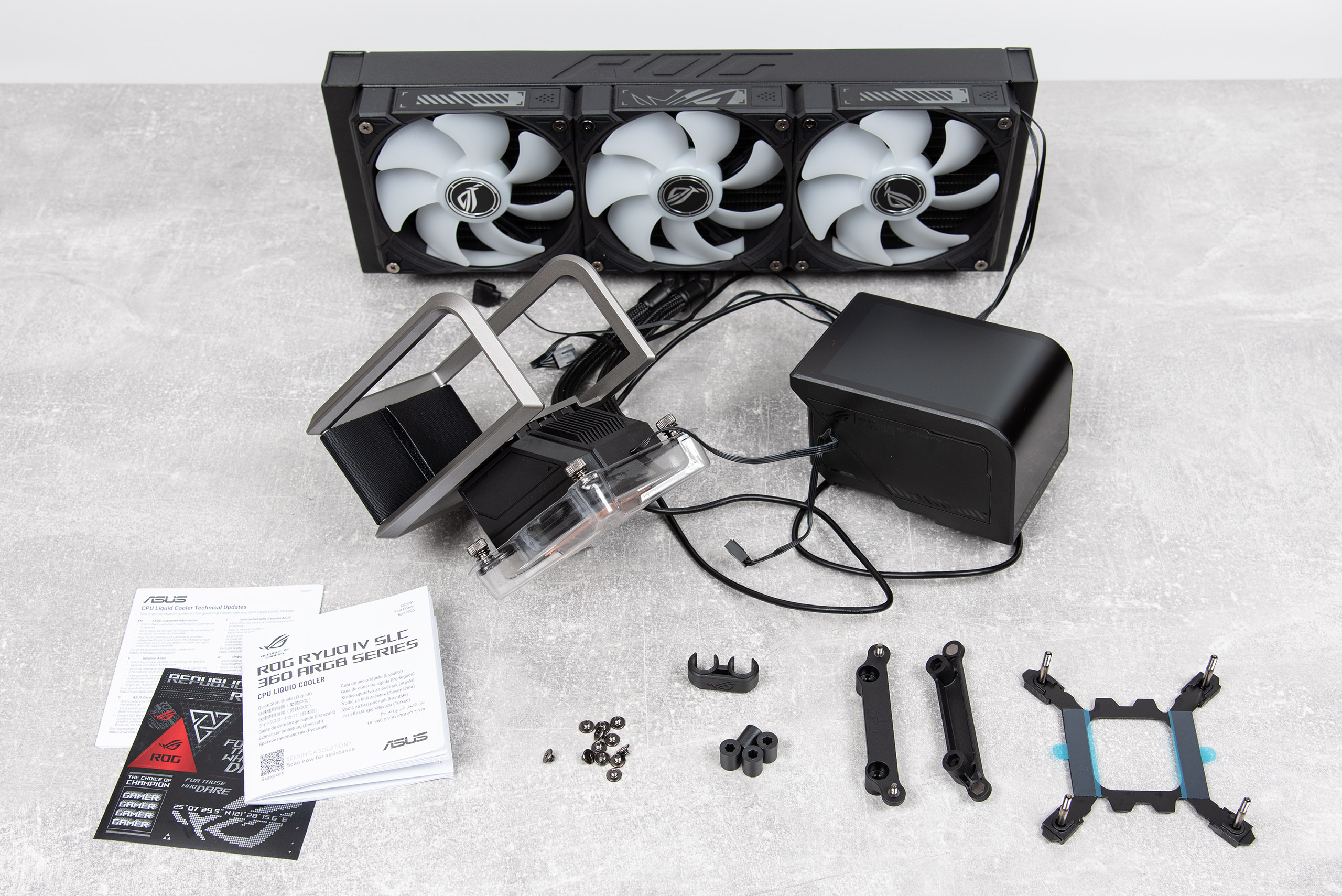

Новинка підтримує лише сучасні масові платформи, тож у комплекті постачання лише необхідне саме для них:
- AiO зі встановленими трьома 120-мм вентиляторами;
- екран для встановлення на водоблок;
- дві стійки для роз’ємів AMD AM5/AM4;
- підсилювальна пластина для роз’ємів Intel LGA 1851/1700;
- чотири проставки для роз’ємів Intel;
- 12 коротких гвинтів для кріплення радіатора до корпусу;
- один пластиковий фіксатор для шлангів;
- наліпки з фірмовою символікою ROG;
- документація.
Зовнішній вигляд та конструкція

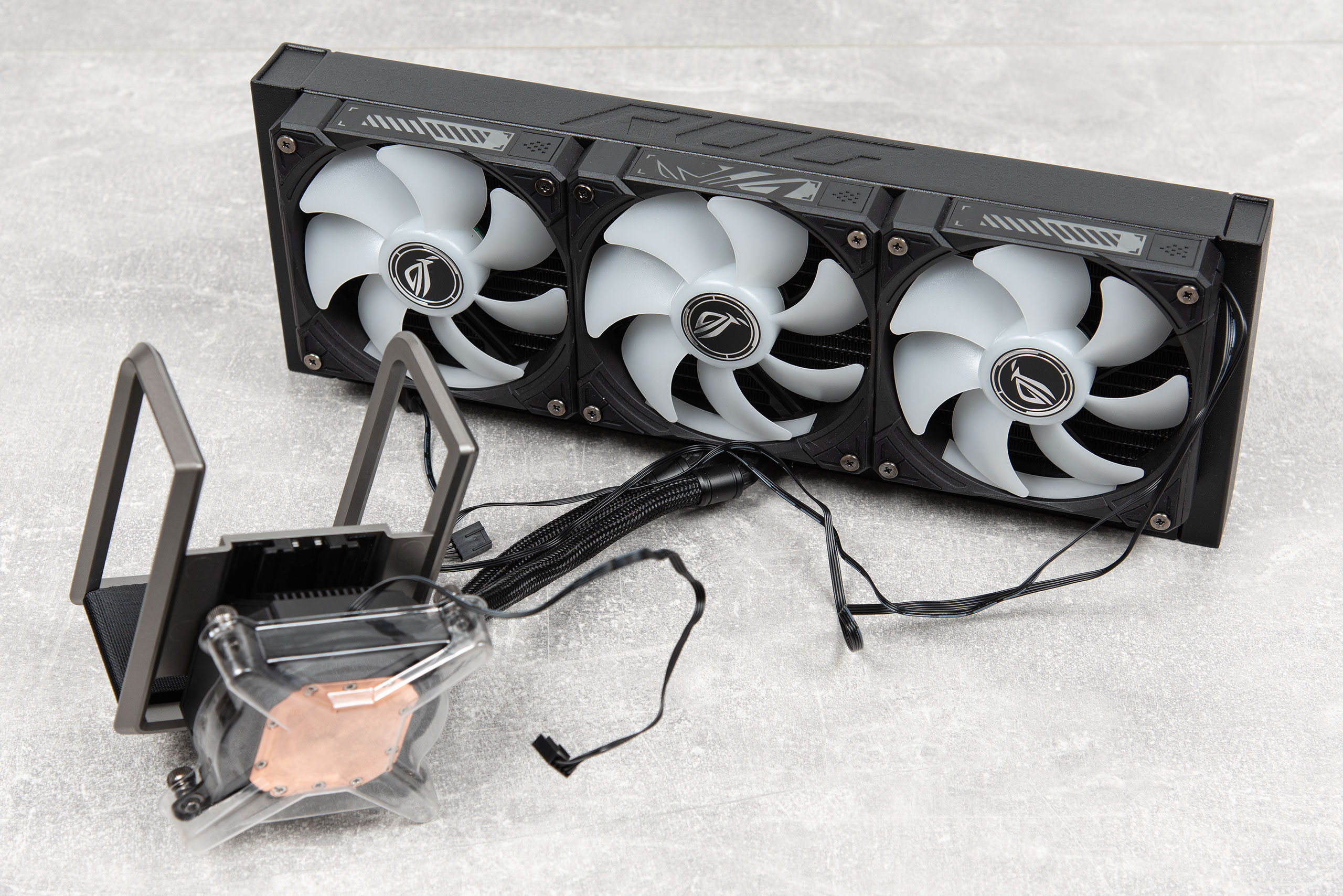

Система рідинного охолодження ROG Ryuo IV SLC 360 ARGB виглядає незвично, починаючи від радіатора та закінчуючи водоблоком. Ще й шланги коротші ніж зазвичай, а екран окремий та займає своє місце після встановлення AiO в ПК.

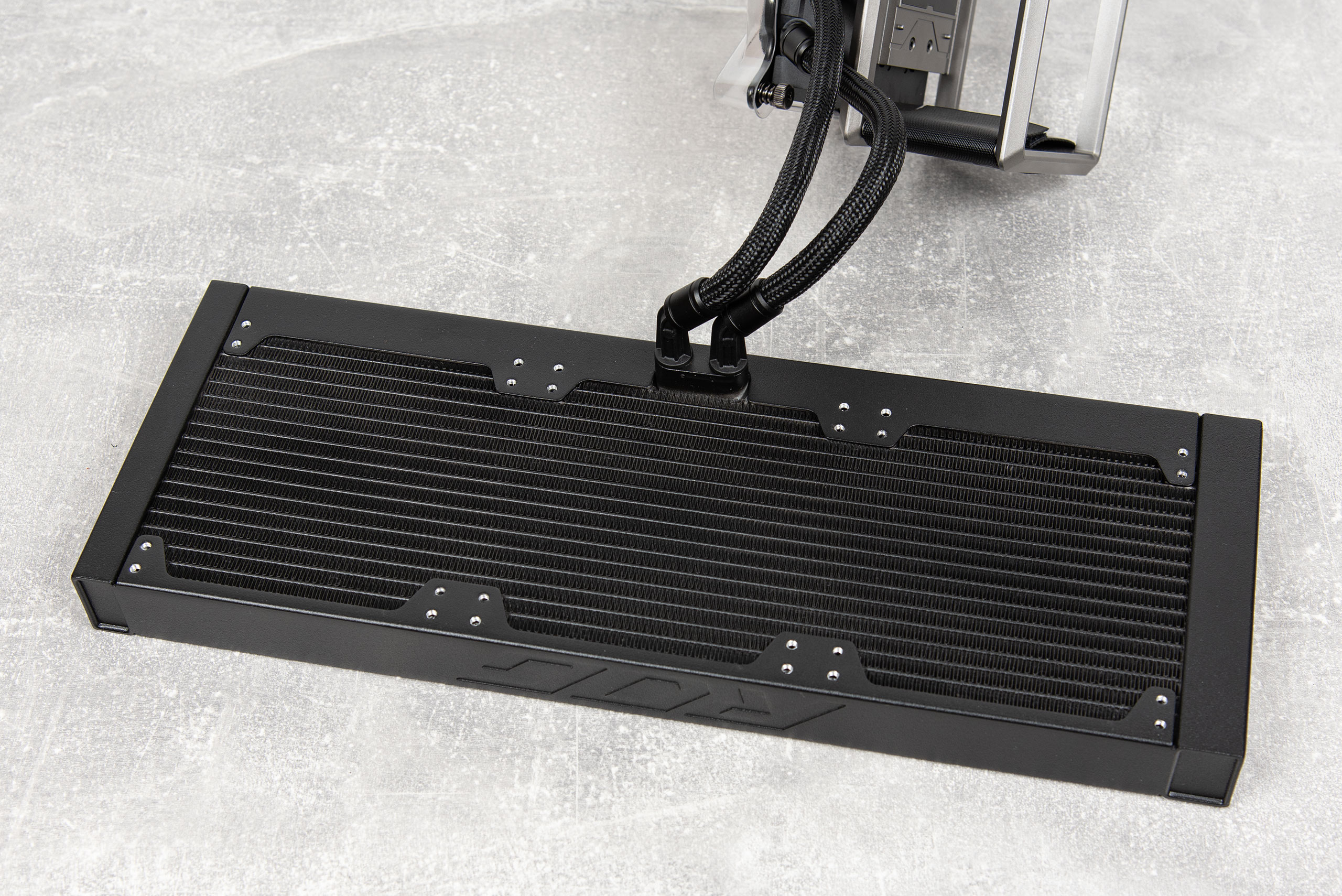

Радіатор розрахований на встановлення трьох вентиляторів типорозміру 120×120 мм, але він ширший за звичайні моделі. Хоча його габарити лише 394×140×32 мм, корпус ПК треба обирати з підтримкою 360- та 280-мм радіаторів зверху.

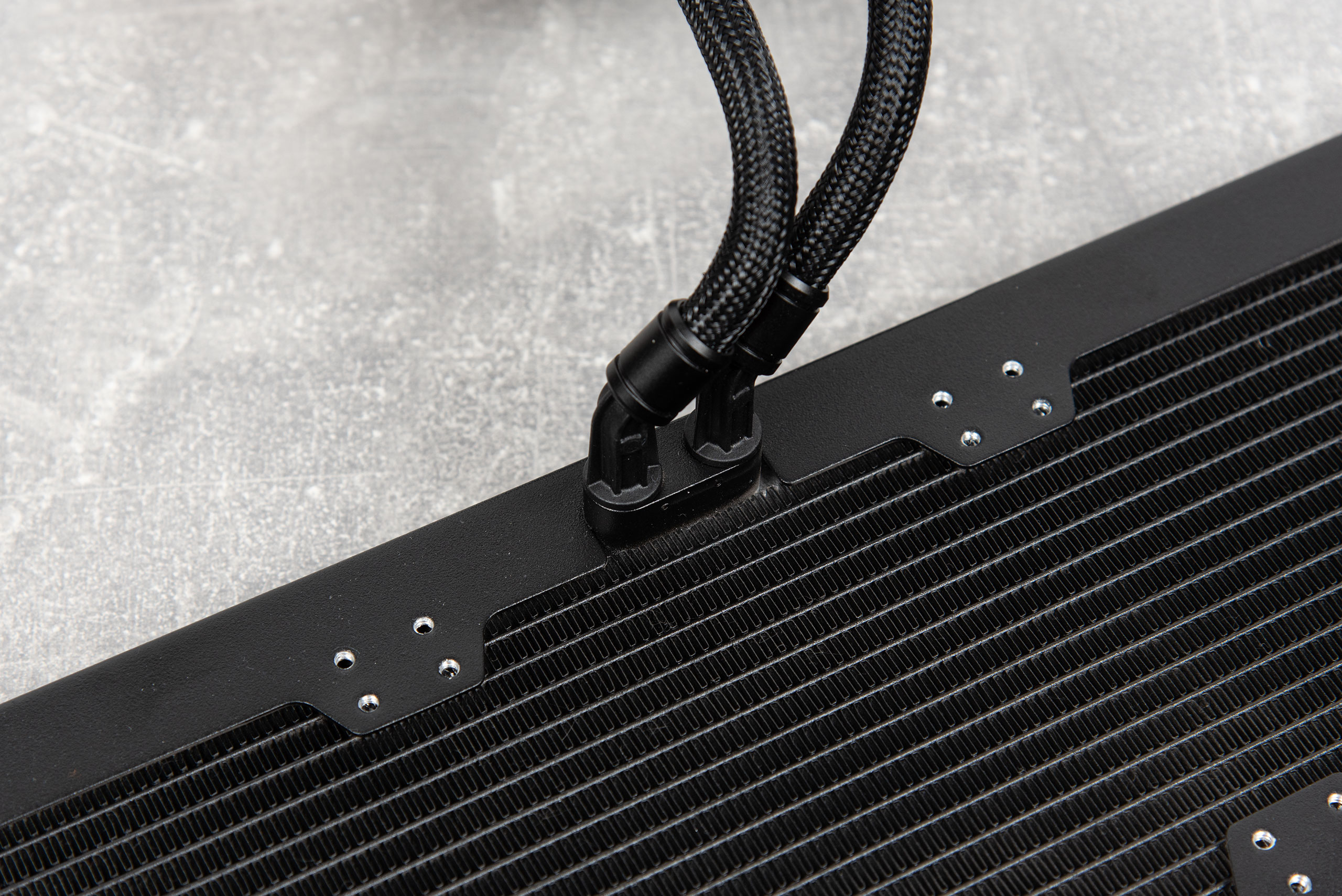

А саме зверху, бо шланги в цій системі мають довжину лише 200 мм, чого достатньо для розміщення радіатора лише у верхній частині шасі. Це дозволить зменшити рівень перешкод для проходження повітря всередині ПК, а також надати йому естетичний вигляд. Шланги товщиною 11 мм мають нейлонове обплетення, вставлені збоку радіатора по центру в пластикові нерухомі фітинги з кутом 45 градусів та зафіксовані пластиковими муфтами.

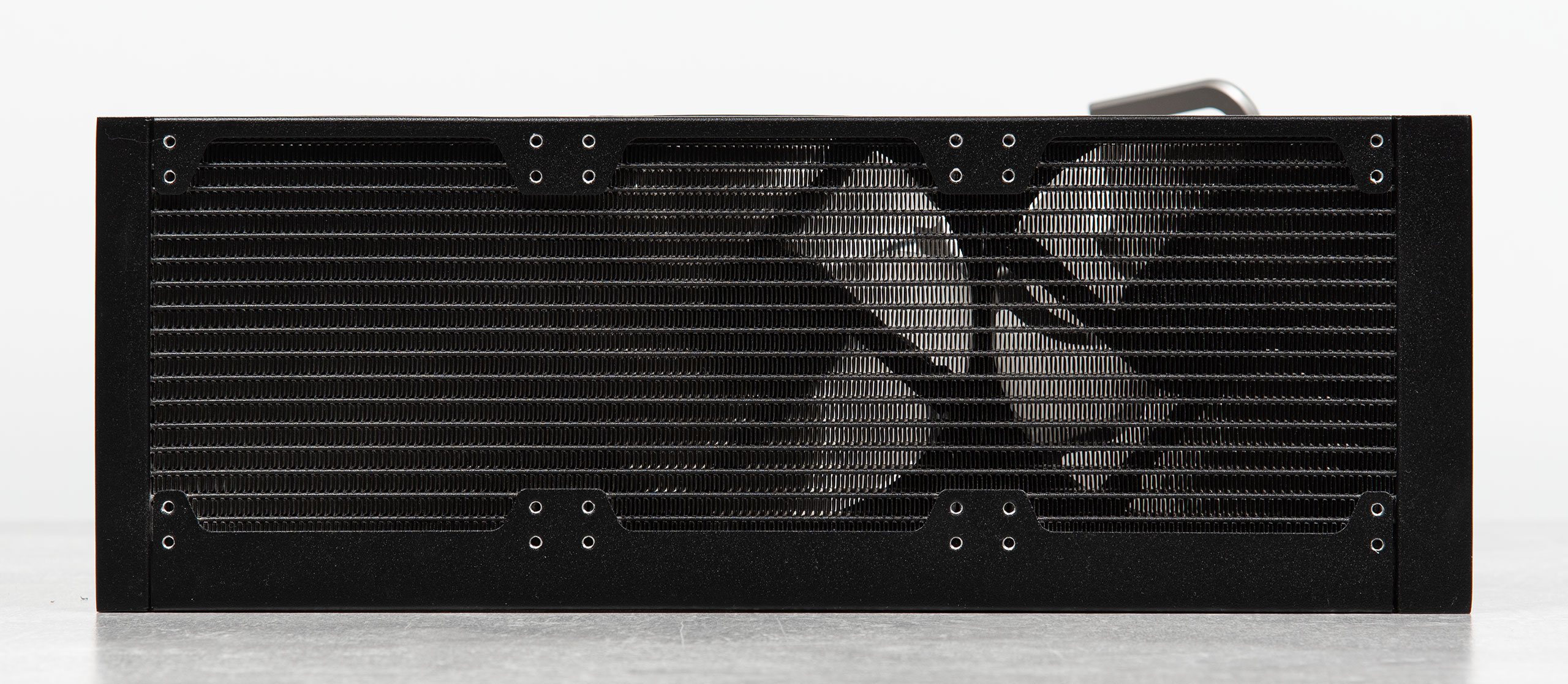

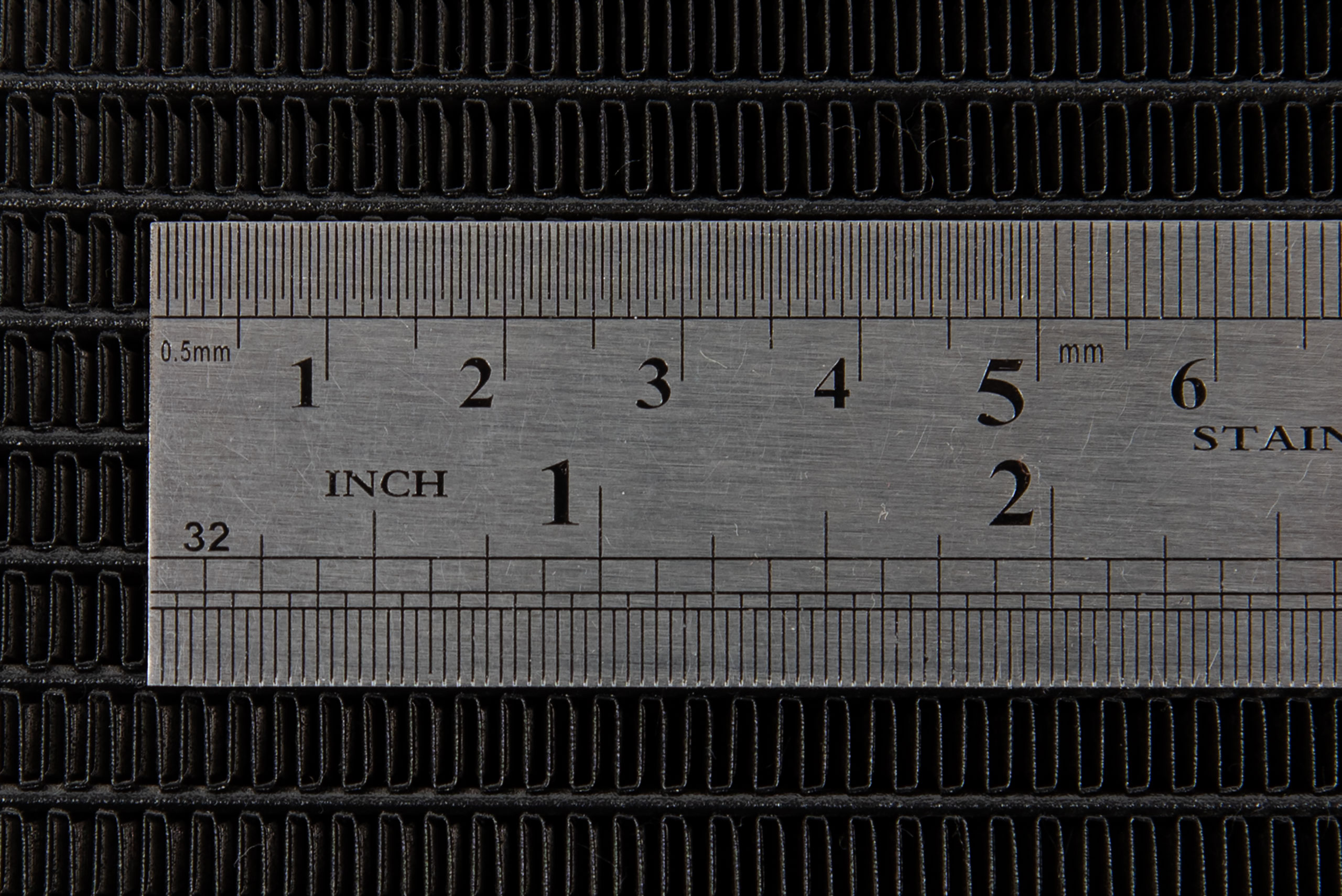

Форма ламелей прямокутна, як у Chieftec Iceberg 360 ARGB, при цьому їх щільність дорівнює 19 FPI, що має збільшити площу контакту між ними та каналами, по яких циркулює холодоагент. Самих каналів тут 17, що більше, ніж у будь-якої AiO майже у 1,5 раза — це повинно збільшити ефективність радіатора, але при цьому вимагає продуктивних вентиляторів.

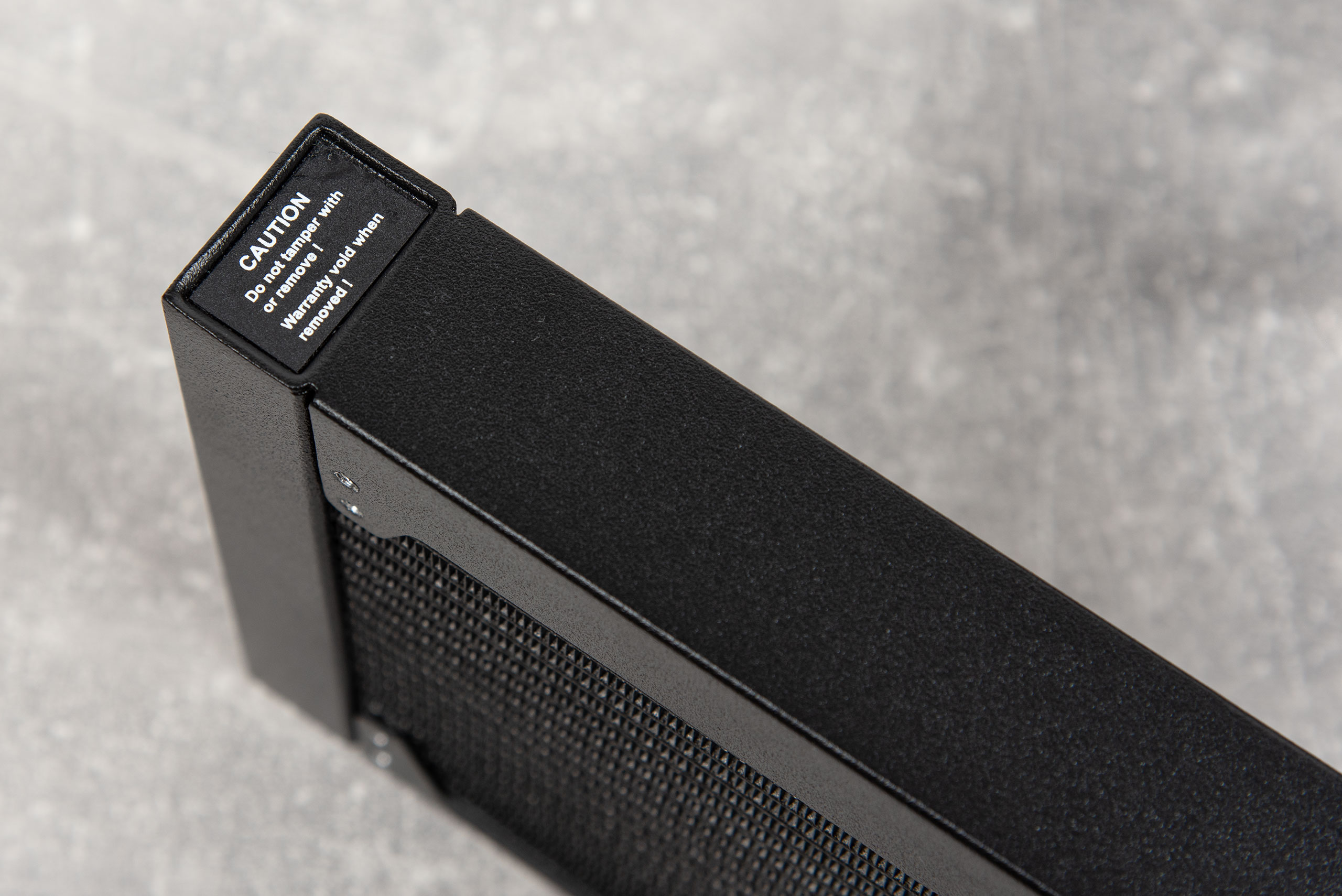

Попри те, що впускний та випускний отвори перемістилися на бік радіатора, колектори по краях залишилися на місці, один з них шириною 20 мм, а інший — 14 мм. На одному з них є наліпка, яку не можна знімати, якщо немає бажання позбутися гарантії. Скоріше за все, там присутній отвір для обслуговування AiO.

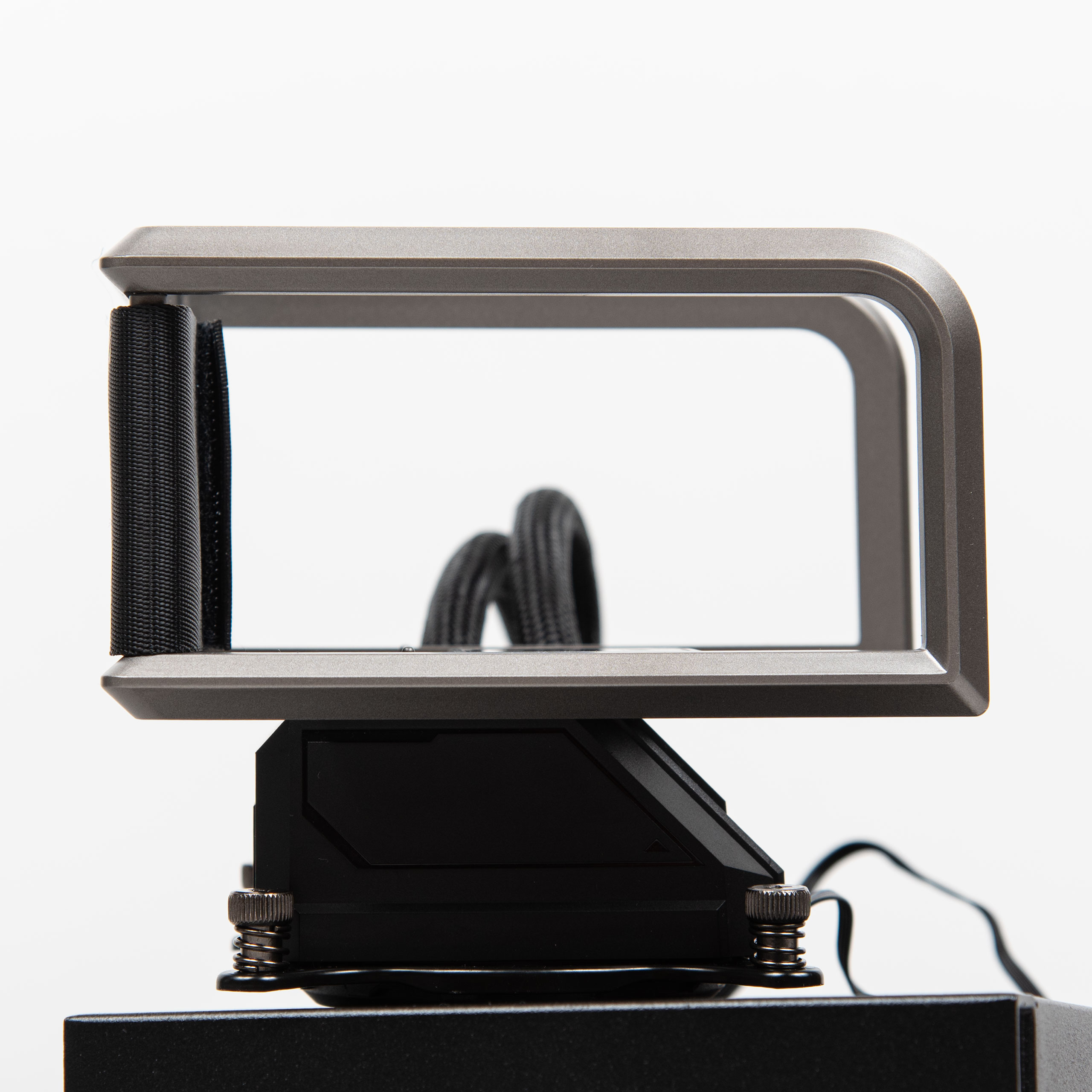

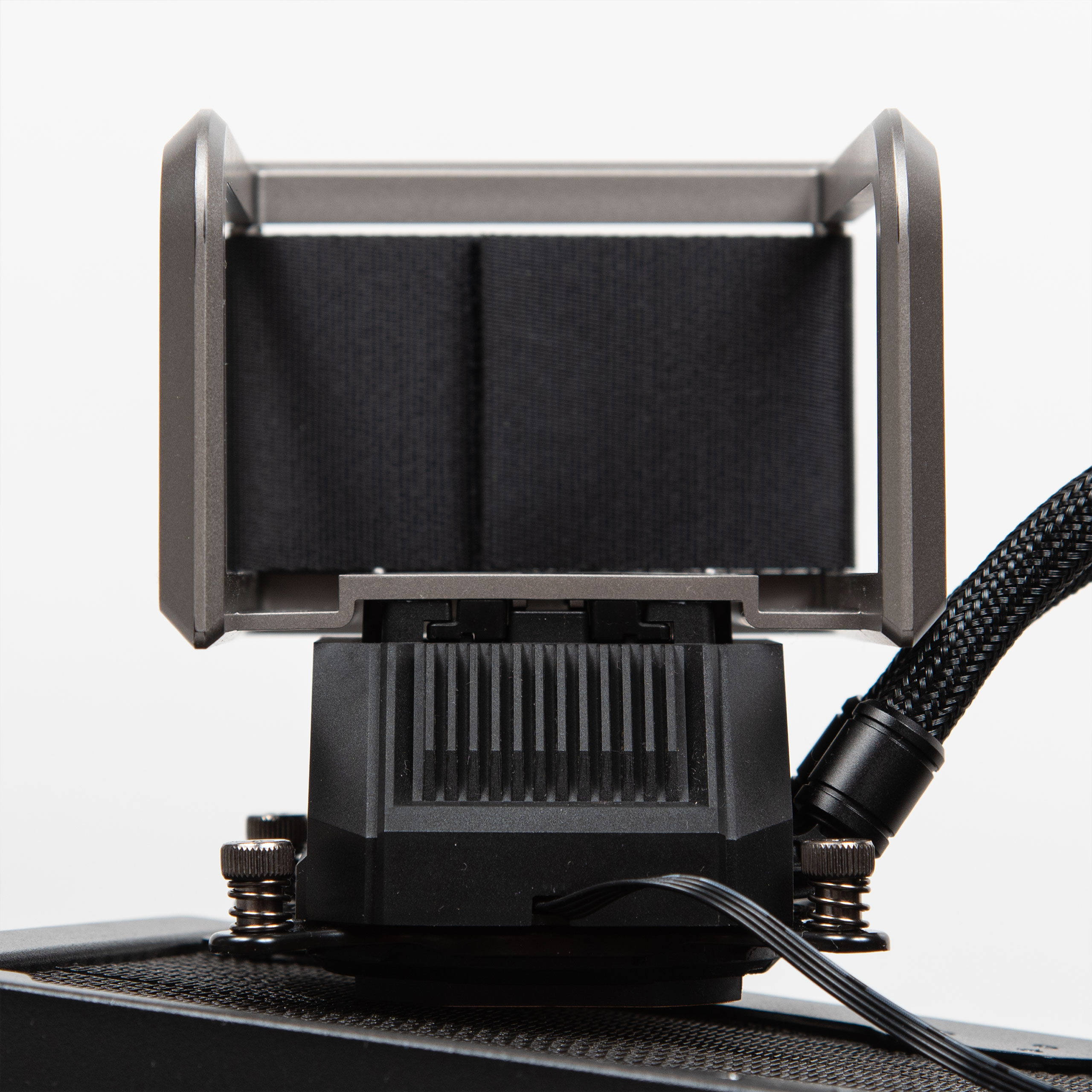

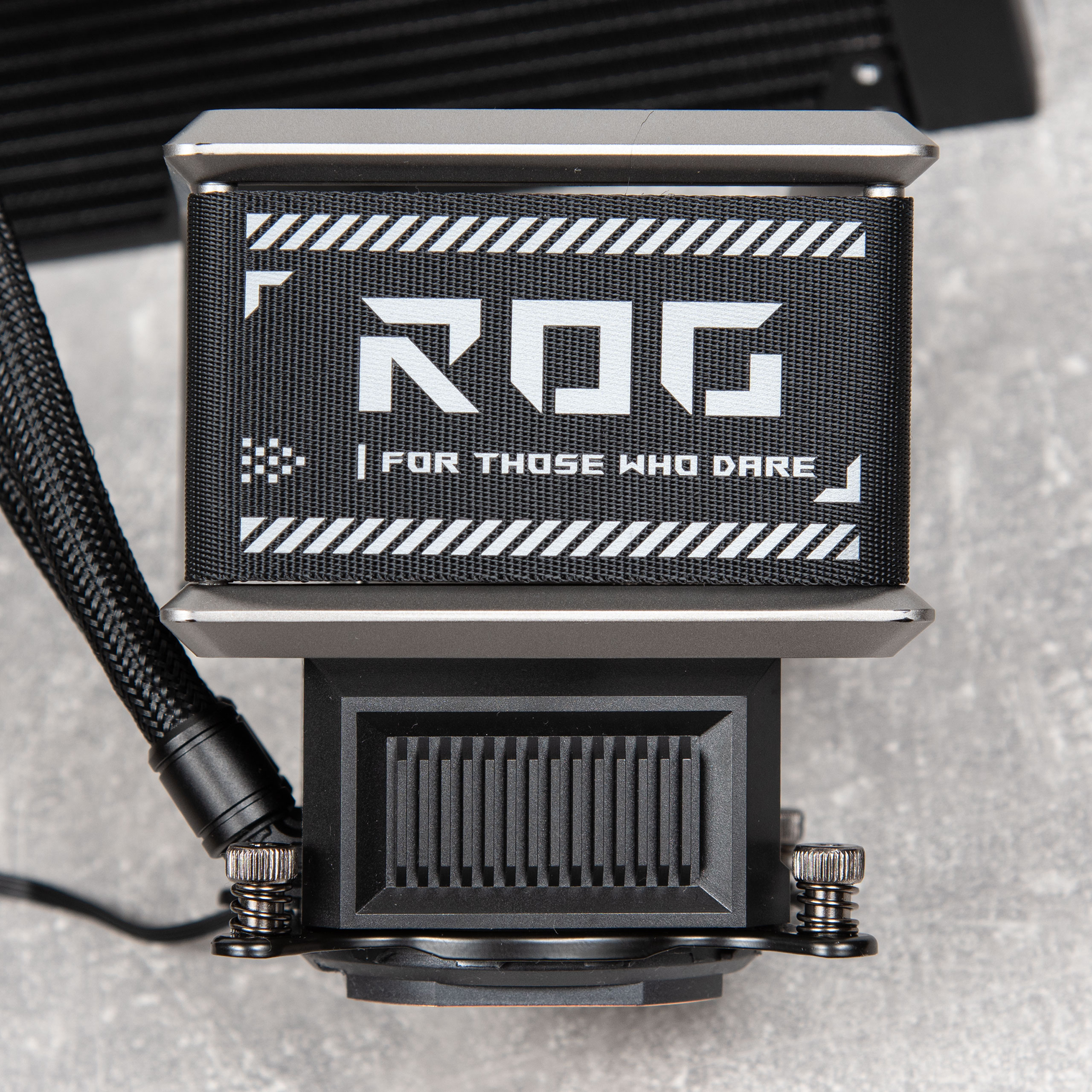

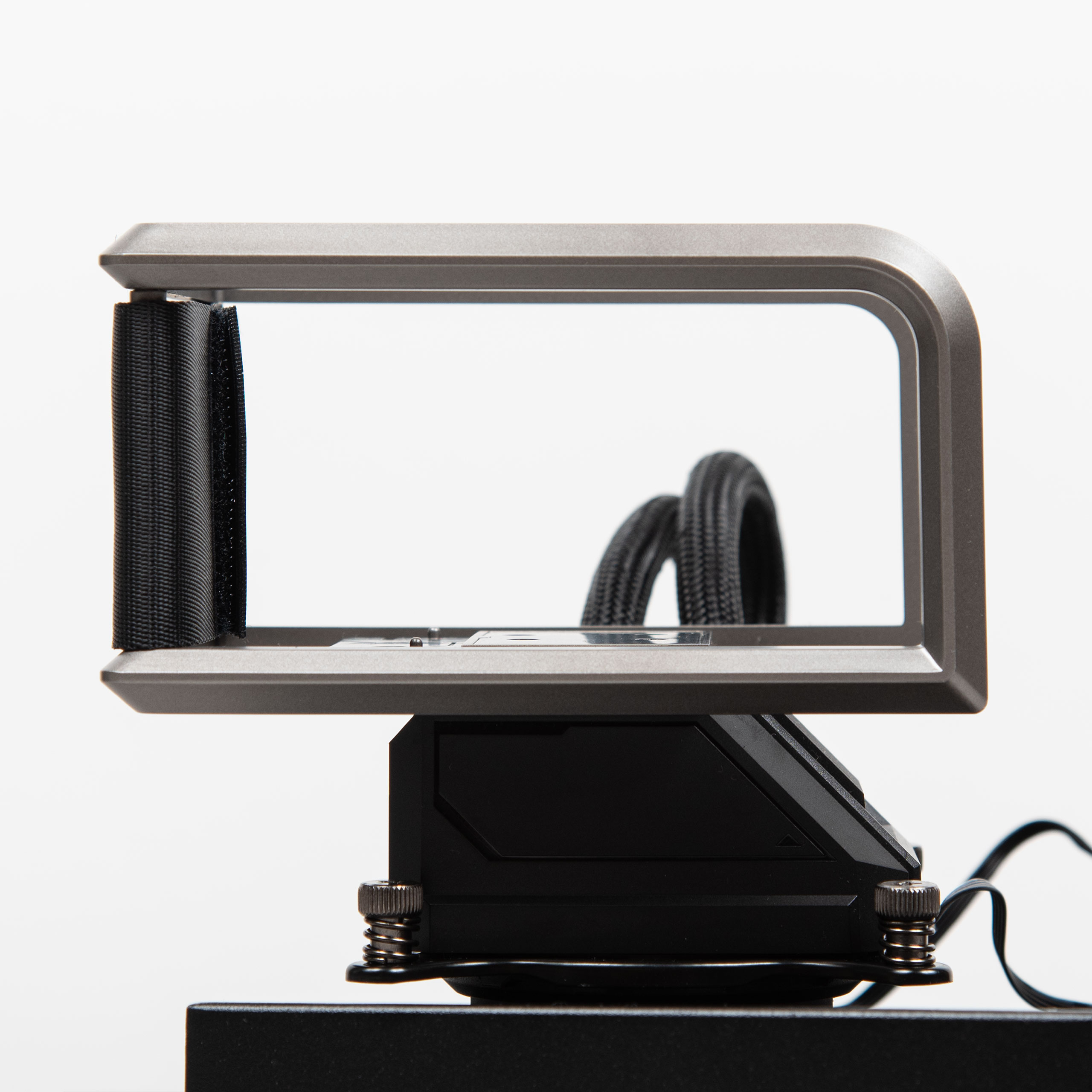

Крім радіатора не менш цікавий також й водоблок, в який інтегрована помпа та рухома рамка для екрана. Сама помпа невеличка, але рамка збільшує конструкцію до розмірів 133×105×123 мм, що робить водоблок одним з найбільших серед готових систем рідинного охолодження. На рамці з алюмінію причеплена стяжка на липучці з назвою серії ROG та гаслом «For Those Who Dare». Рамка може переміщуватися по напрямним на водоблоці в межах декількох сантиметрів, що дозволяє обрати оптимальне розташування, наприклад, якщо радіатори оперативної пам’яті завеликі.

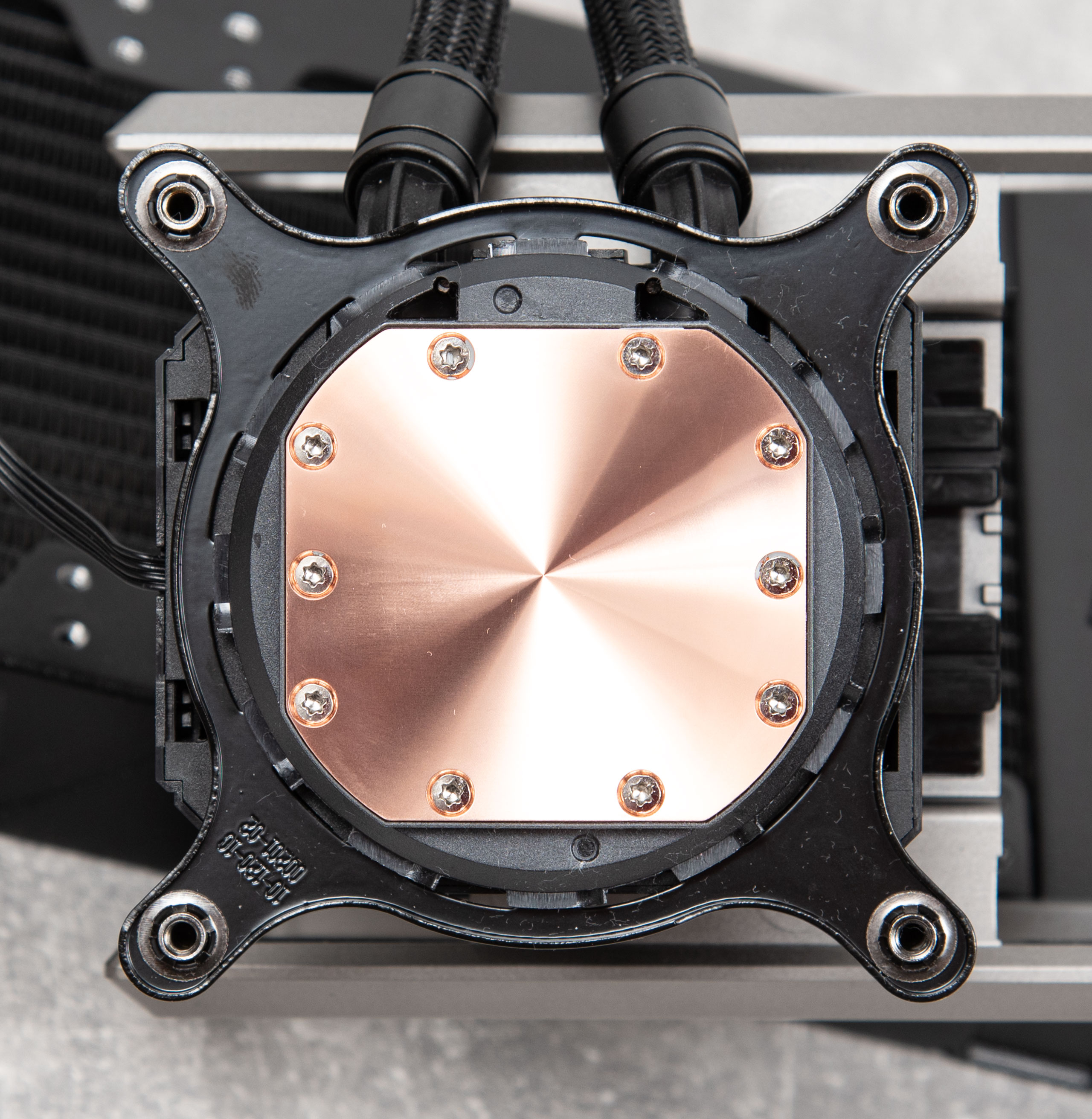

П’ятак мідний з заокругленими кутами та розмірами 52×55 мм. Він зафіксований великою кількістю шурупів, полірований, хоча й не до дзеркального блиску. Рамка для кріплення на материнській платі тут загальна для всіх сокетів, тож міняти її не треба. Фітинги, якими шланги приєднуються до водоблока, пластикові, обертаються навколо своєї осі та мають кут у 45 градусів.

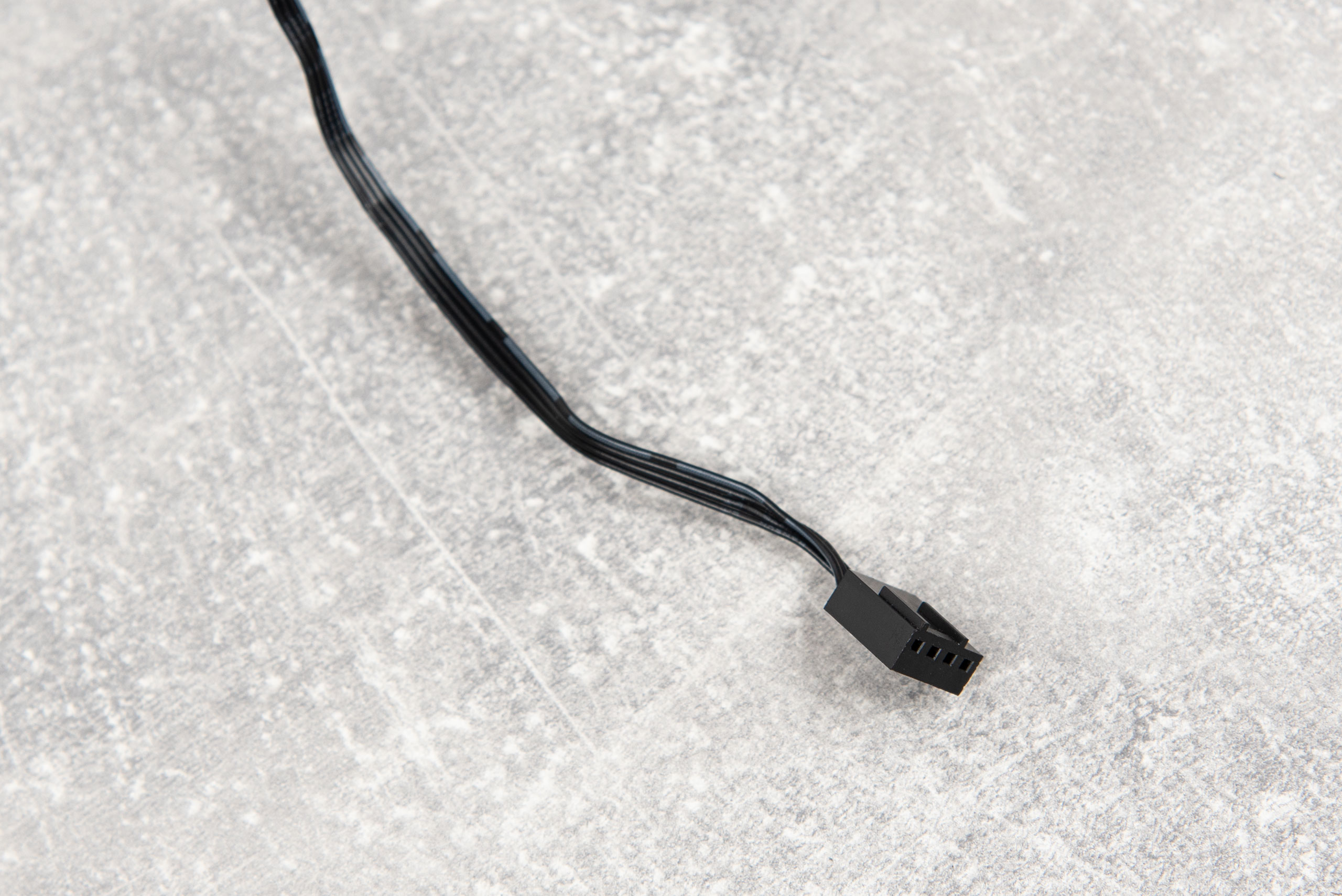

Під’єднується водоблок до материнської плати лише одним кабелем з 4‑контактним роз’ємом, тобто з ШІМ-керуванням.

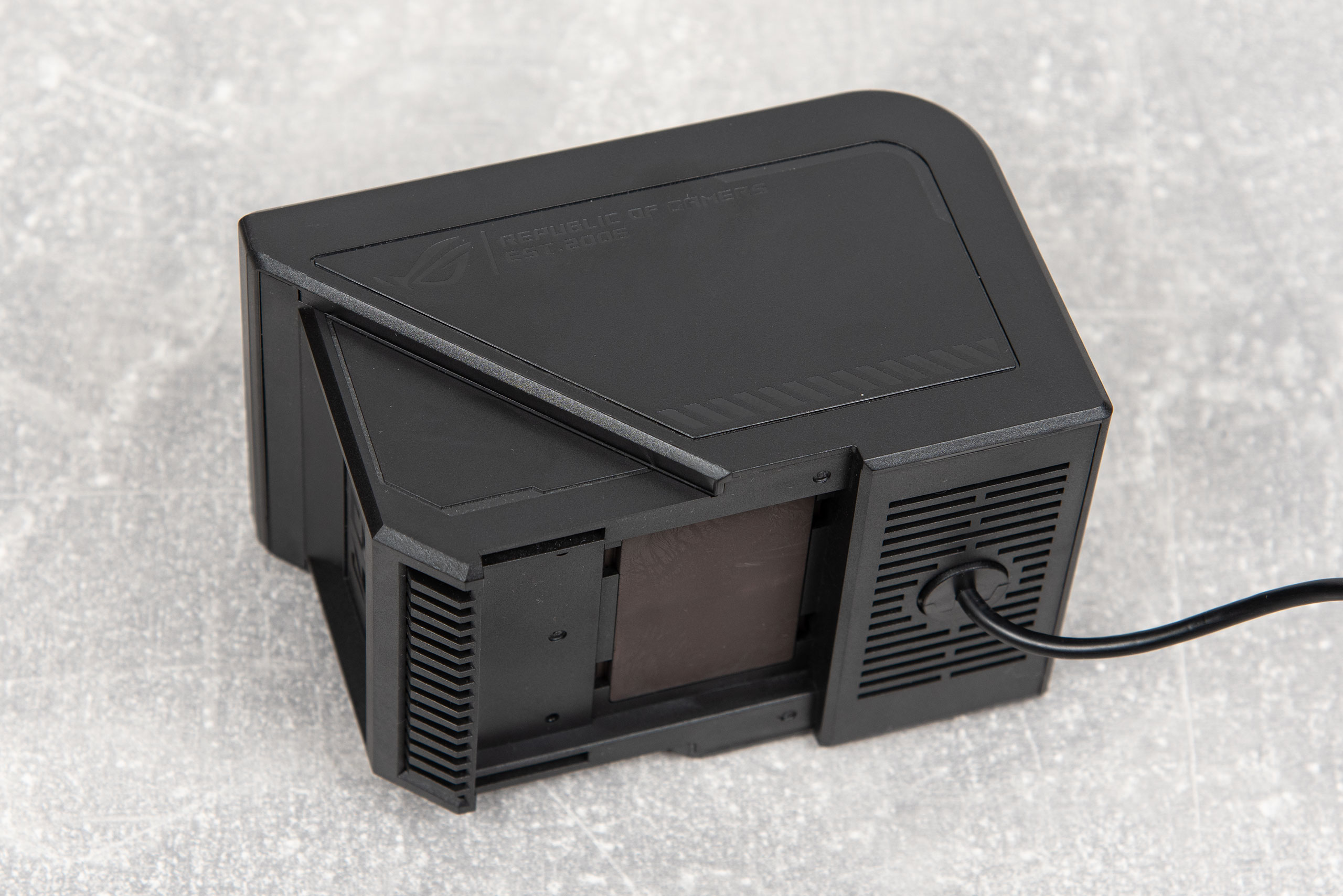

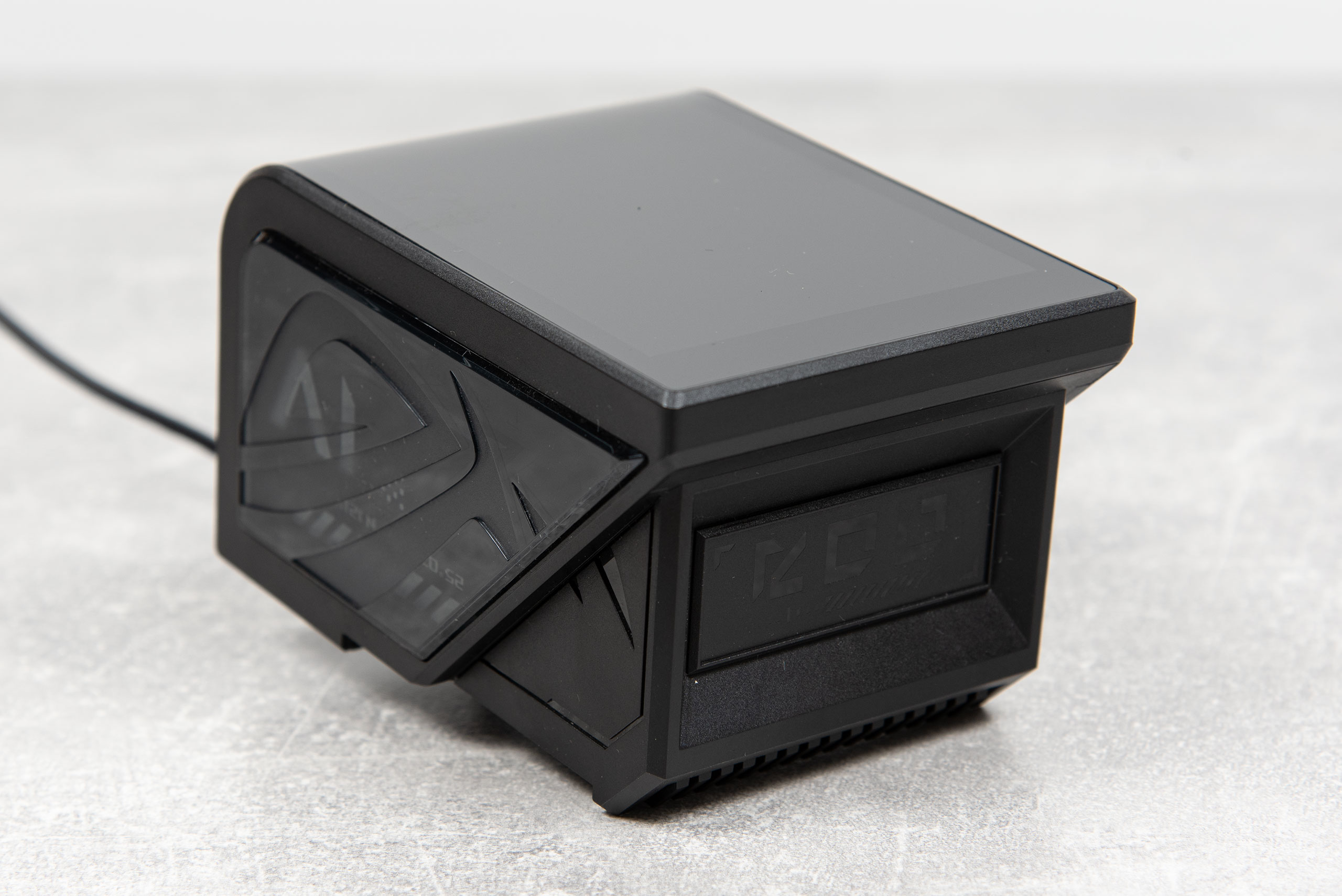

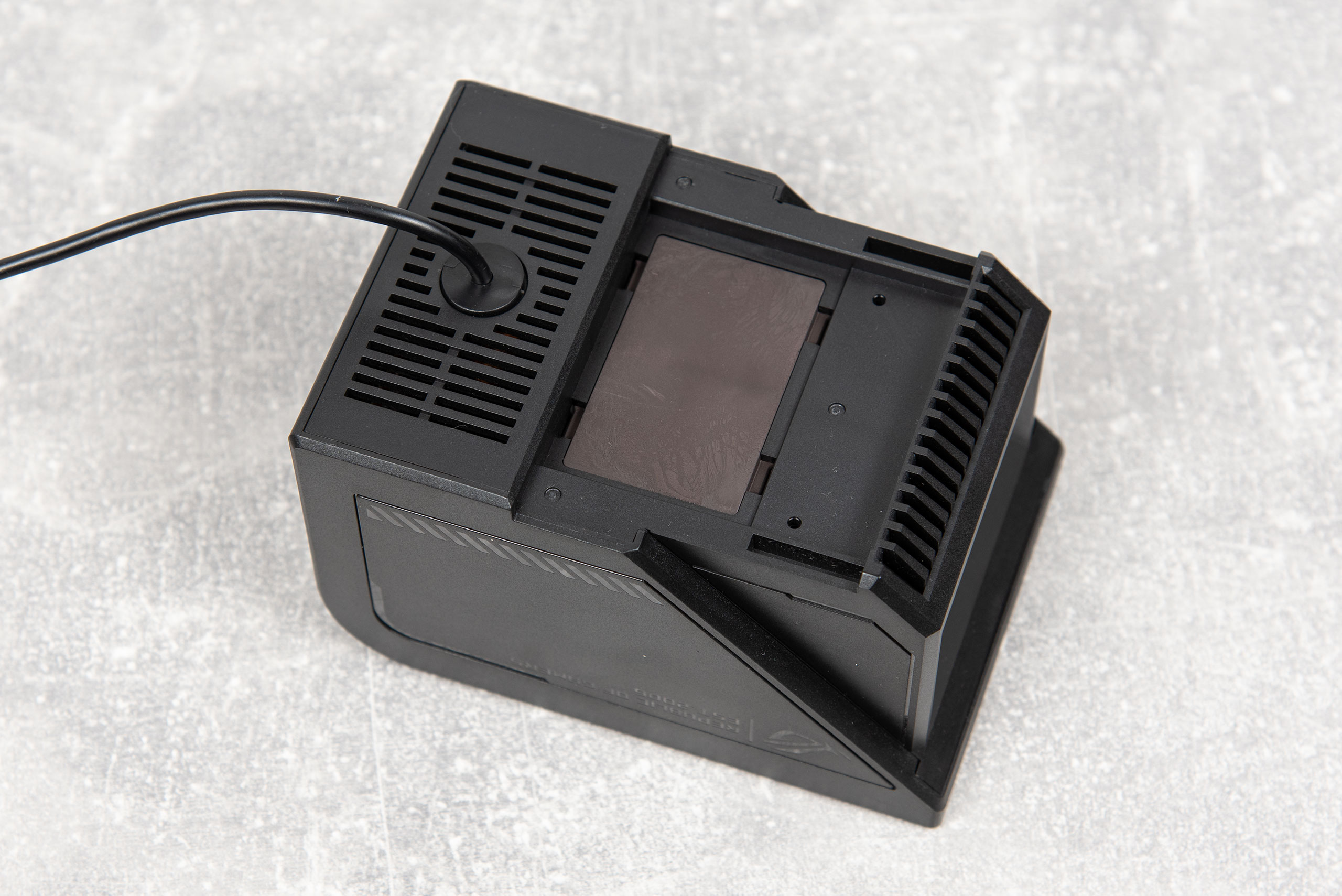

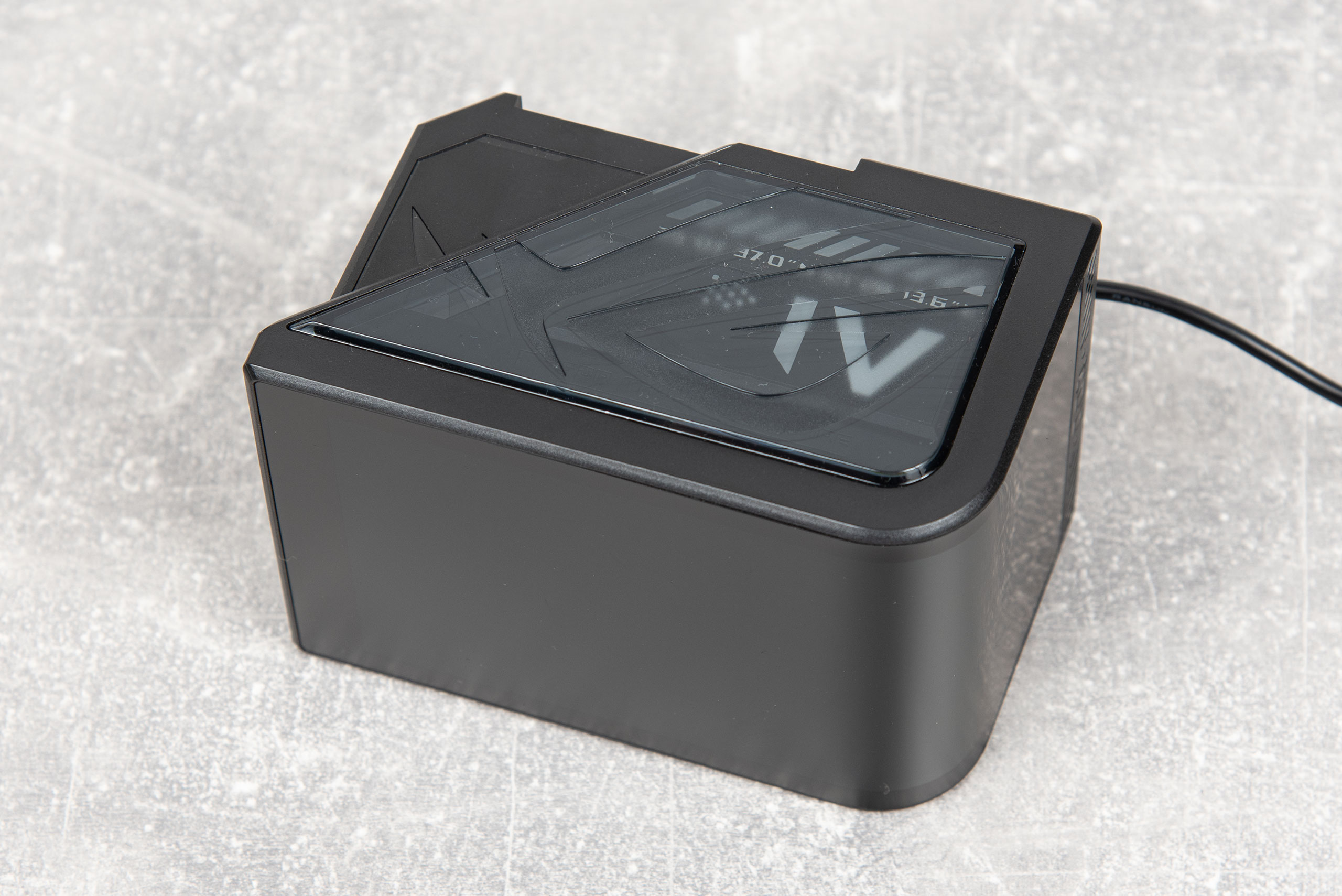

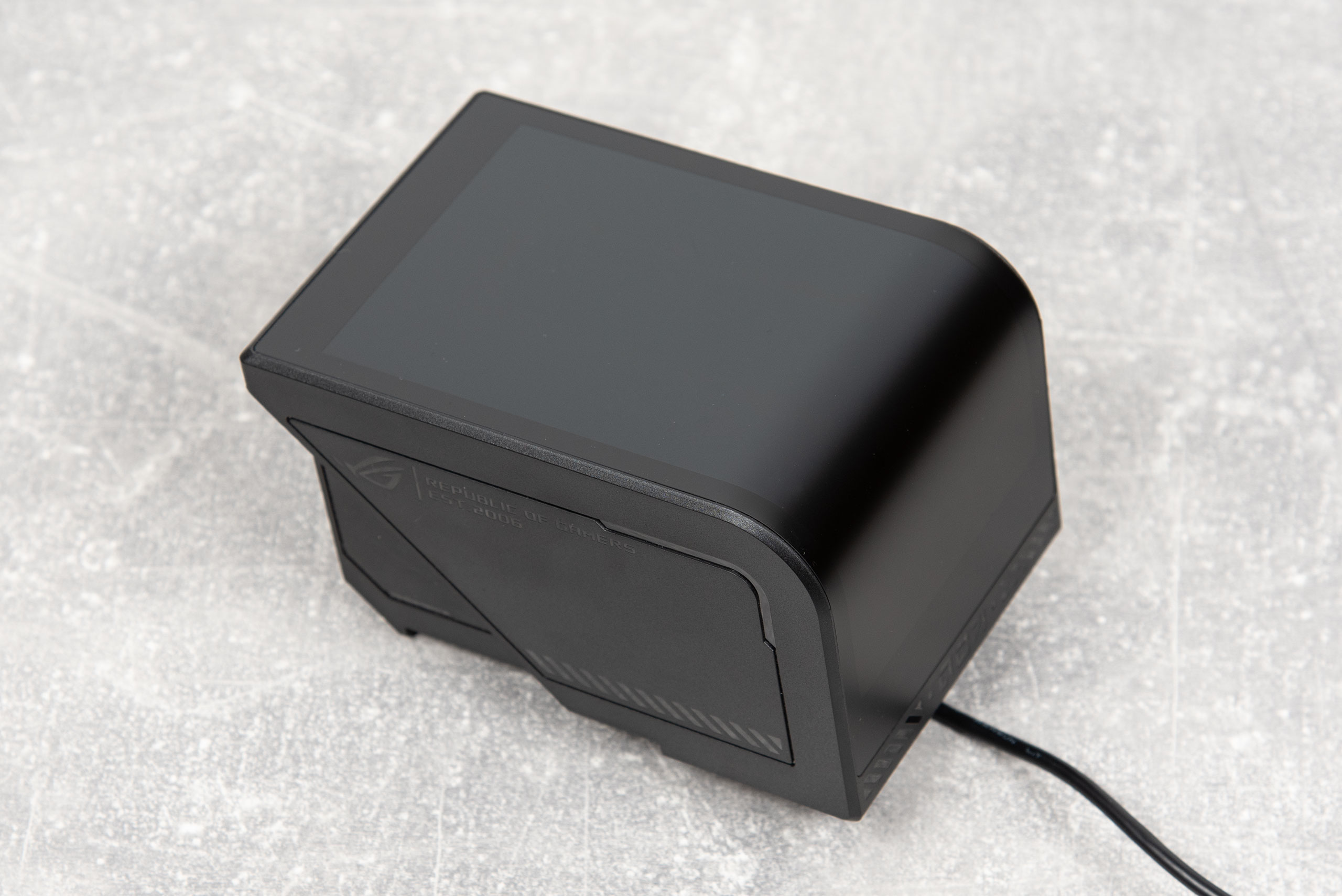

AMOLED-екран діагоналлю 6,67″ має зовнішнє виконання, але через вигнуту форму його корпус доволі великий з розмірами 123×85×74 мм. Десь третина довжини екрана вигнута на кут у 90 градусів, що додає цікавий ефект відображення на ньому графічної інформації, особливо, на панорамних шасі. Для кріплення на рамці водоблока присутній магніт, поруч з яким із корпусу виходить USB-кабель для внутрішнього підключення.

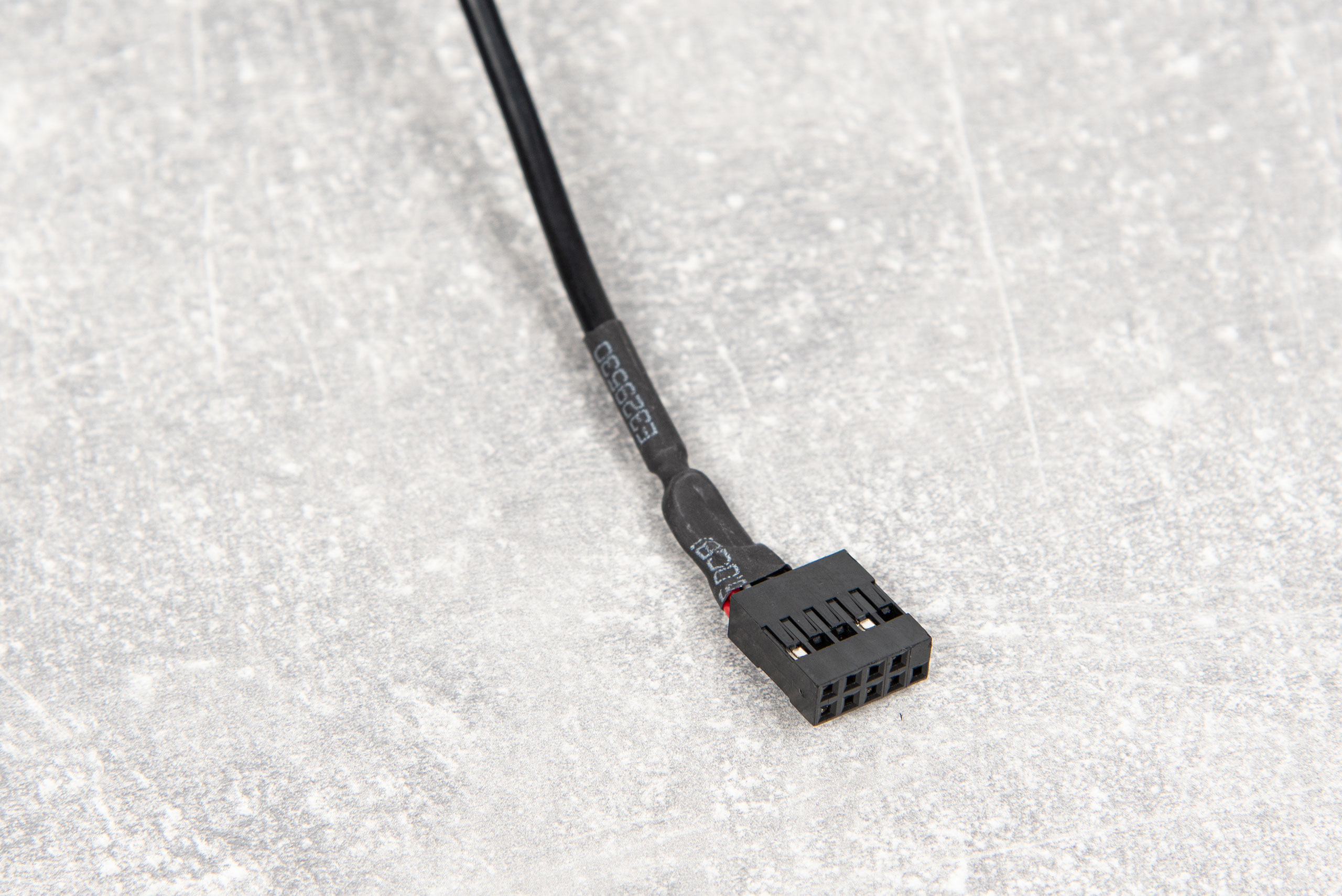

Довжина кабелю достатня для прокладання за піддоном материнської плати, при цьому роз’єм займає одразу два порти.

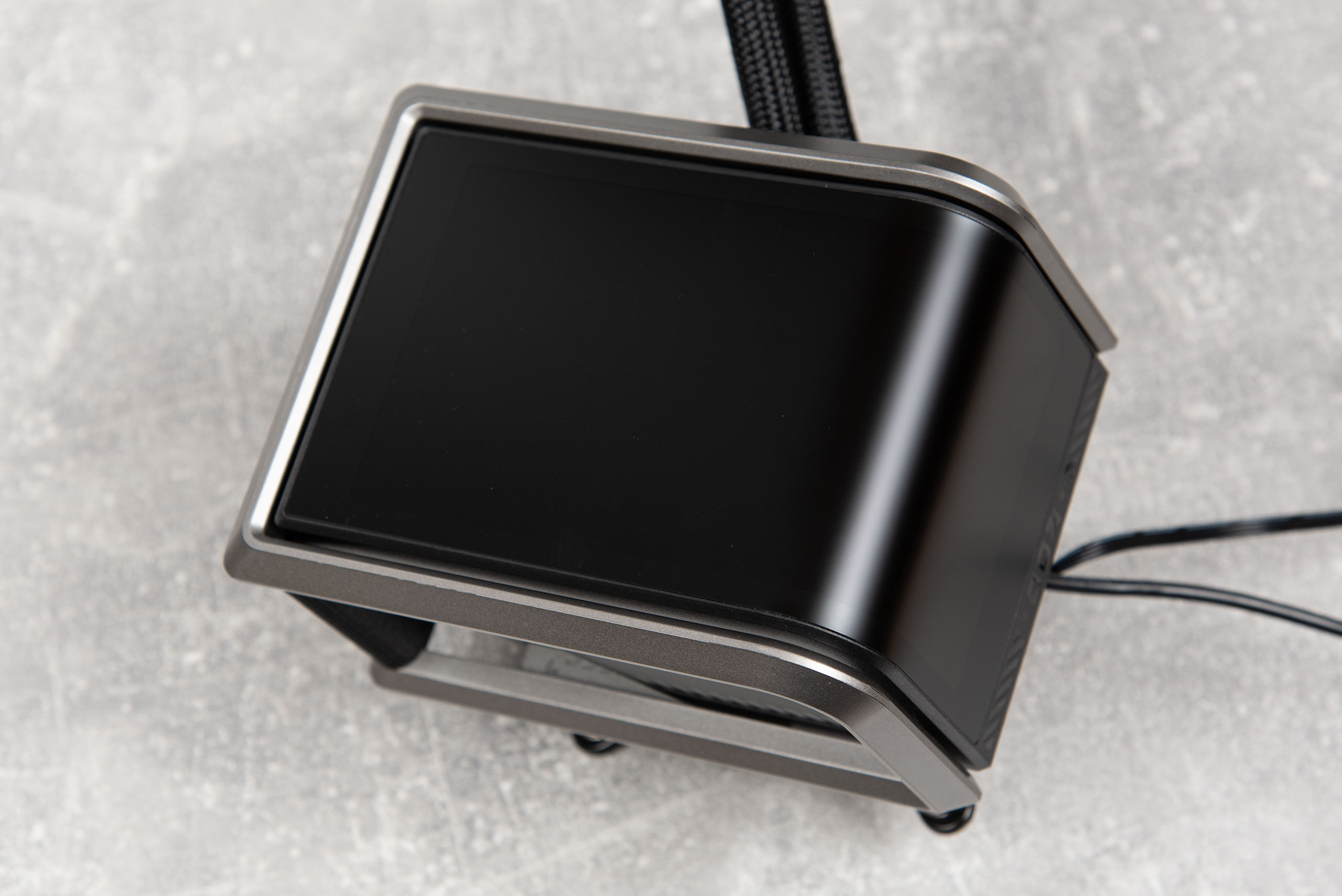

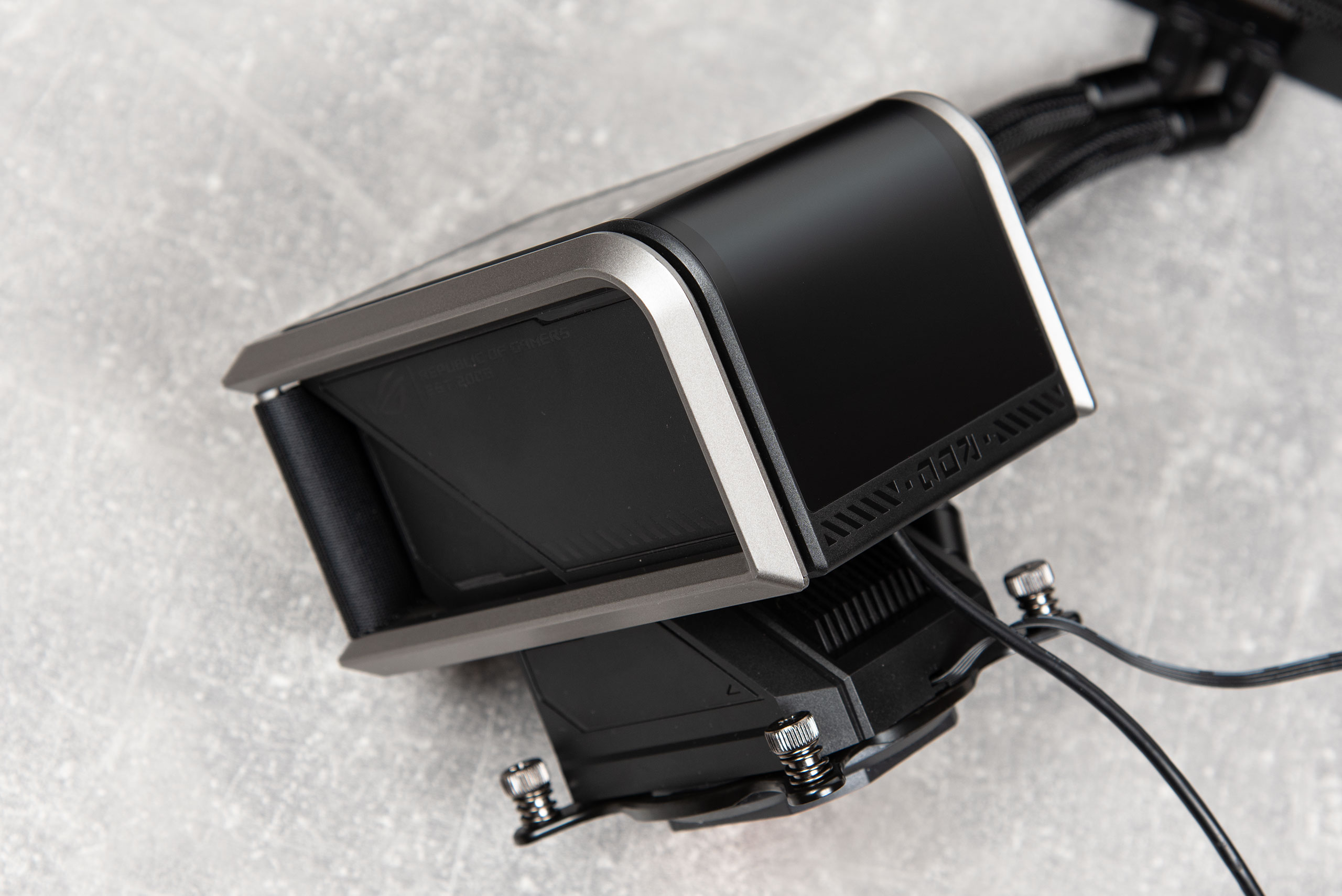

Зі встановленим екраном водоблок набуває просто монструозного вигляду. Звісно, його фіксація відбувається лише після кріплення водоблока на материнській платі.

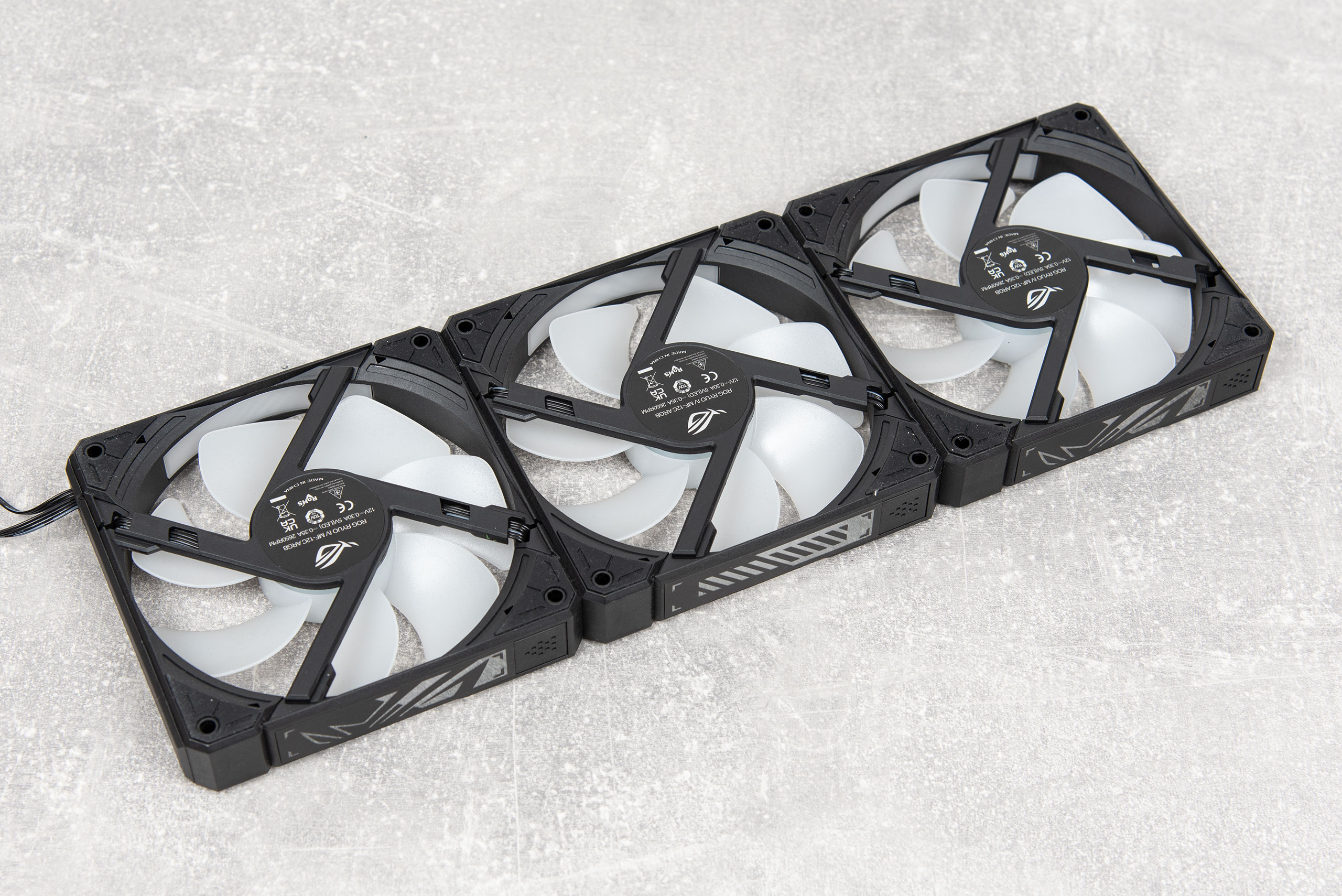

Вентилятори вже встановлені на заводі, тож користувачу не доведеться витрачати час на їх кріплення до радіатора. Вони об’єднані разом без якихось зайвих кабелів.

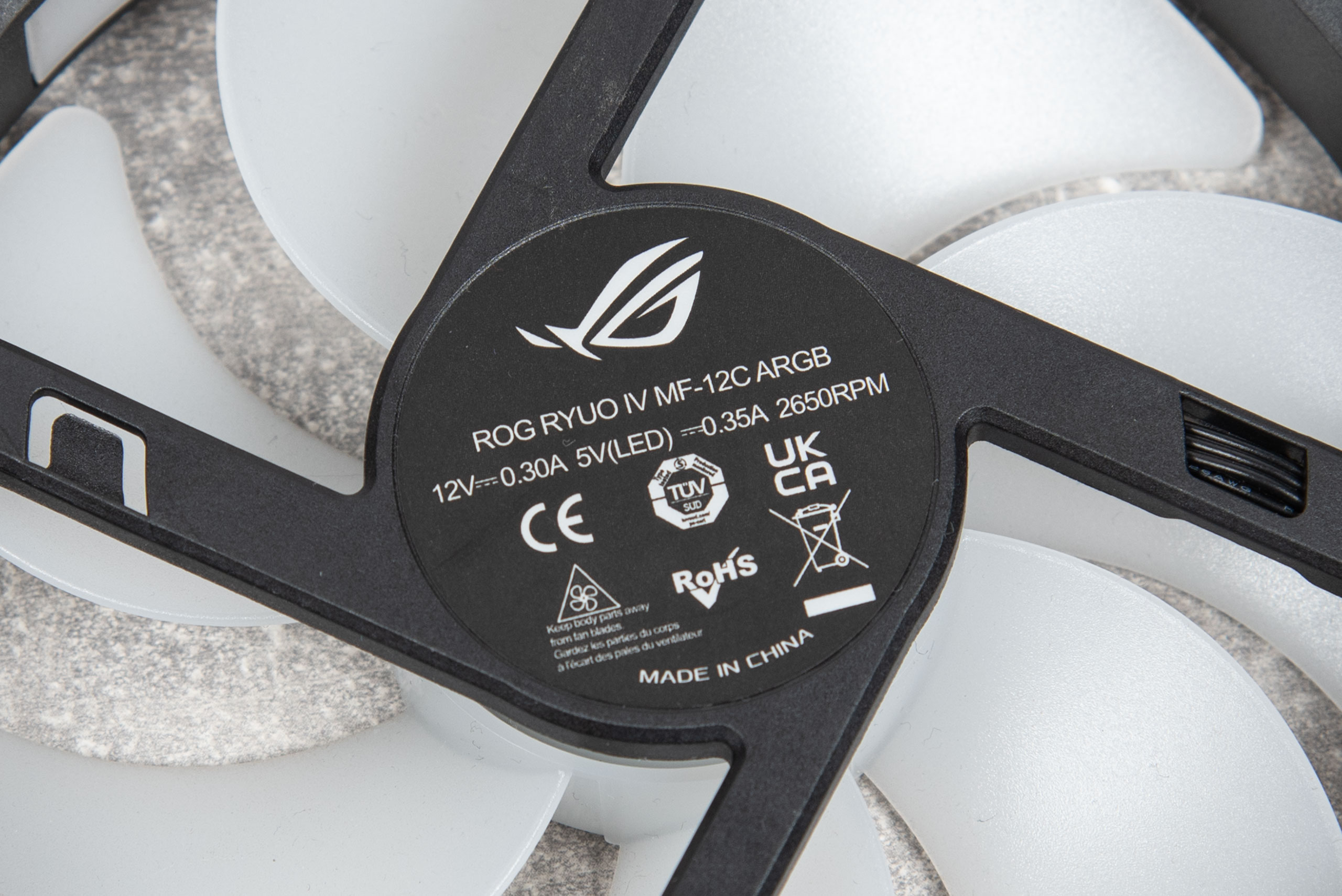

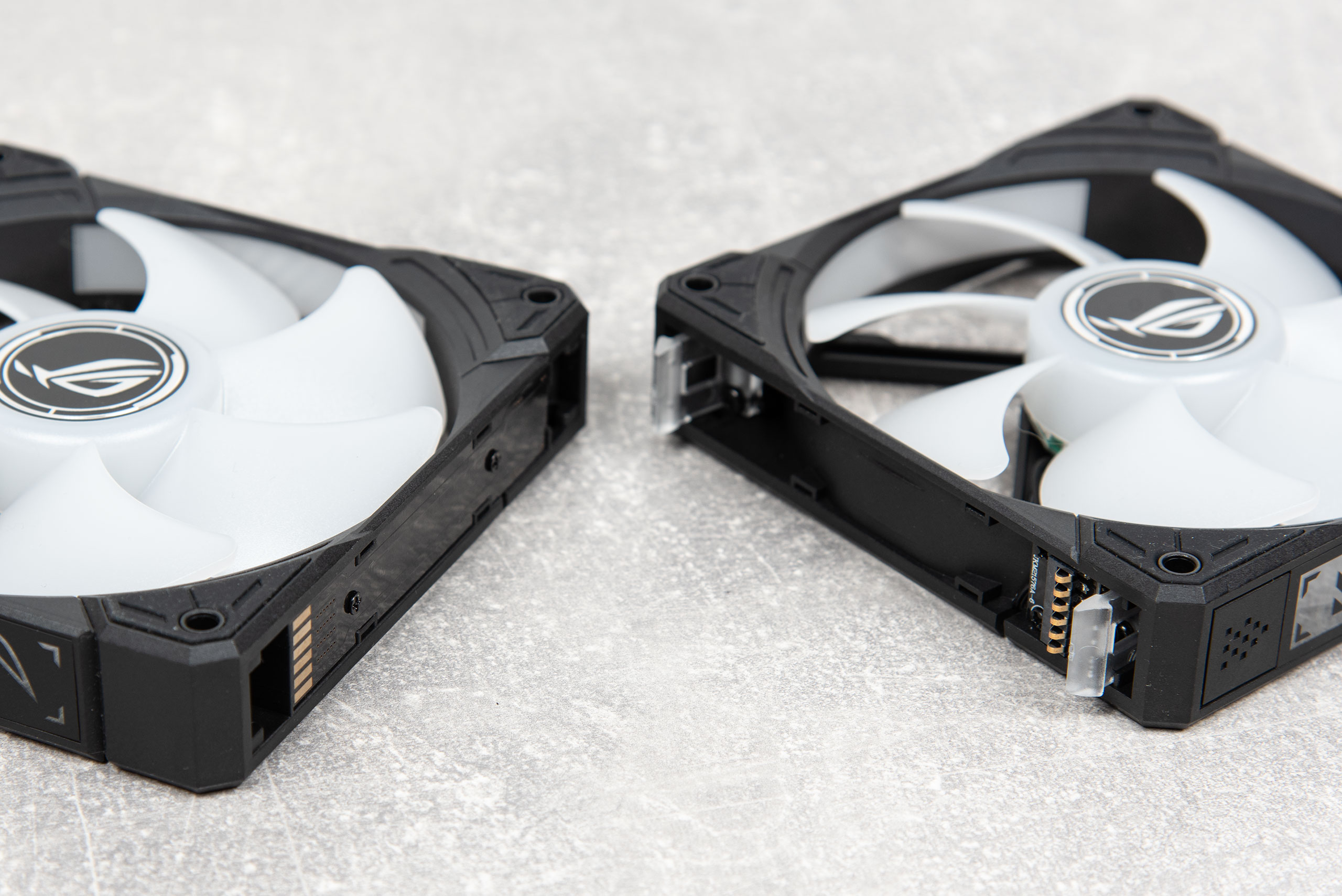

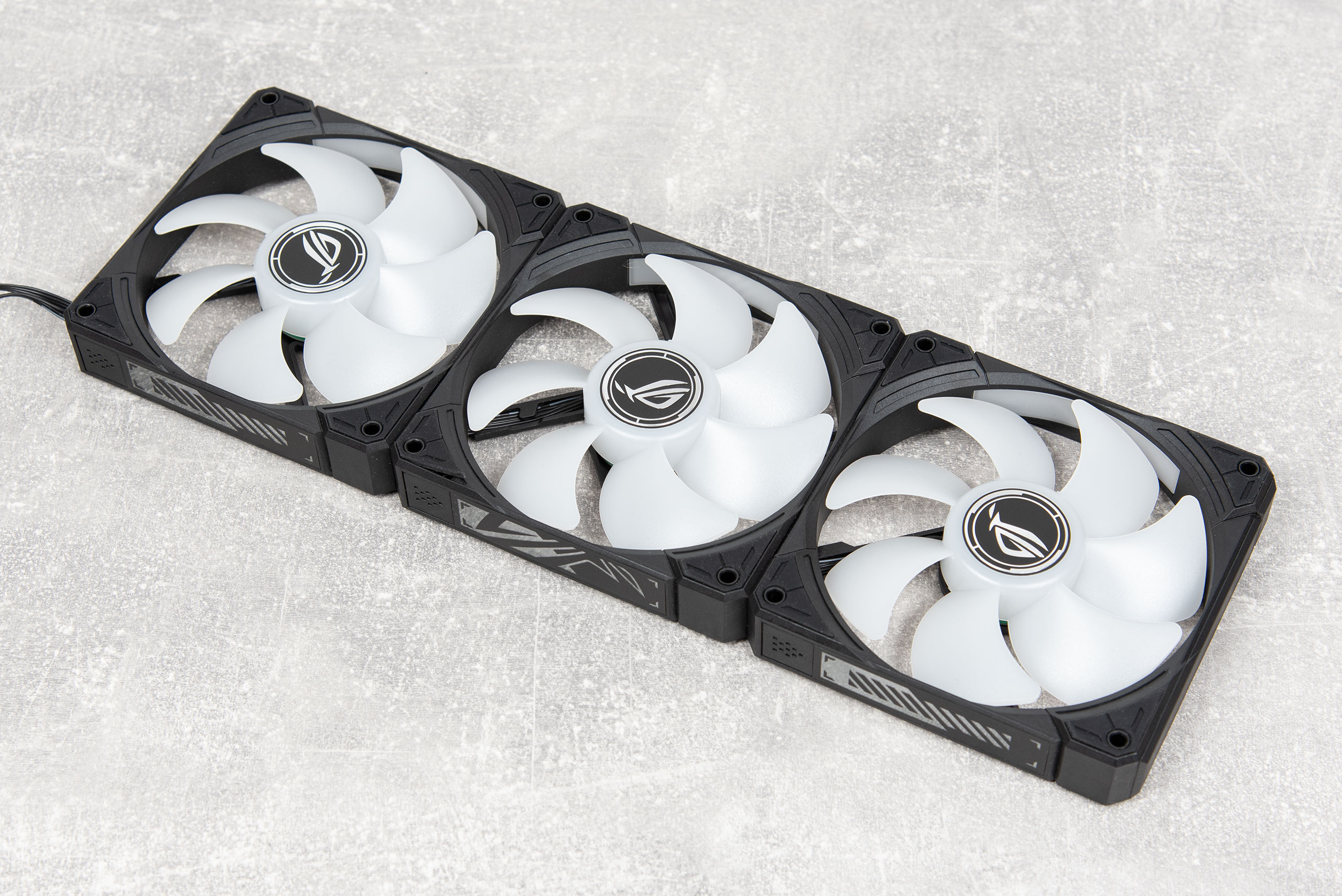

Вентилятори мають чорну рамку з напівпрозорими вставками по боках та білі напівпрозорі крильчатки. Використовується модель ROG RYUO IV MF-12C ARGB з розмірами 120×120×25 мм та максимальною швидкістю обертання у 2650 об/хв. По кутах рамок встановлені гумові демпфери, між собою вентилятори об’єднуються за допомогою пластикових клямок, керування та живлення здійснюється через контактні групи.

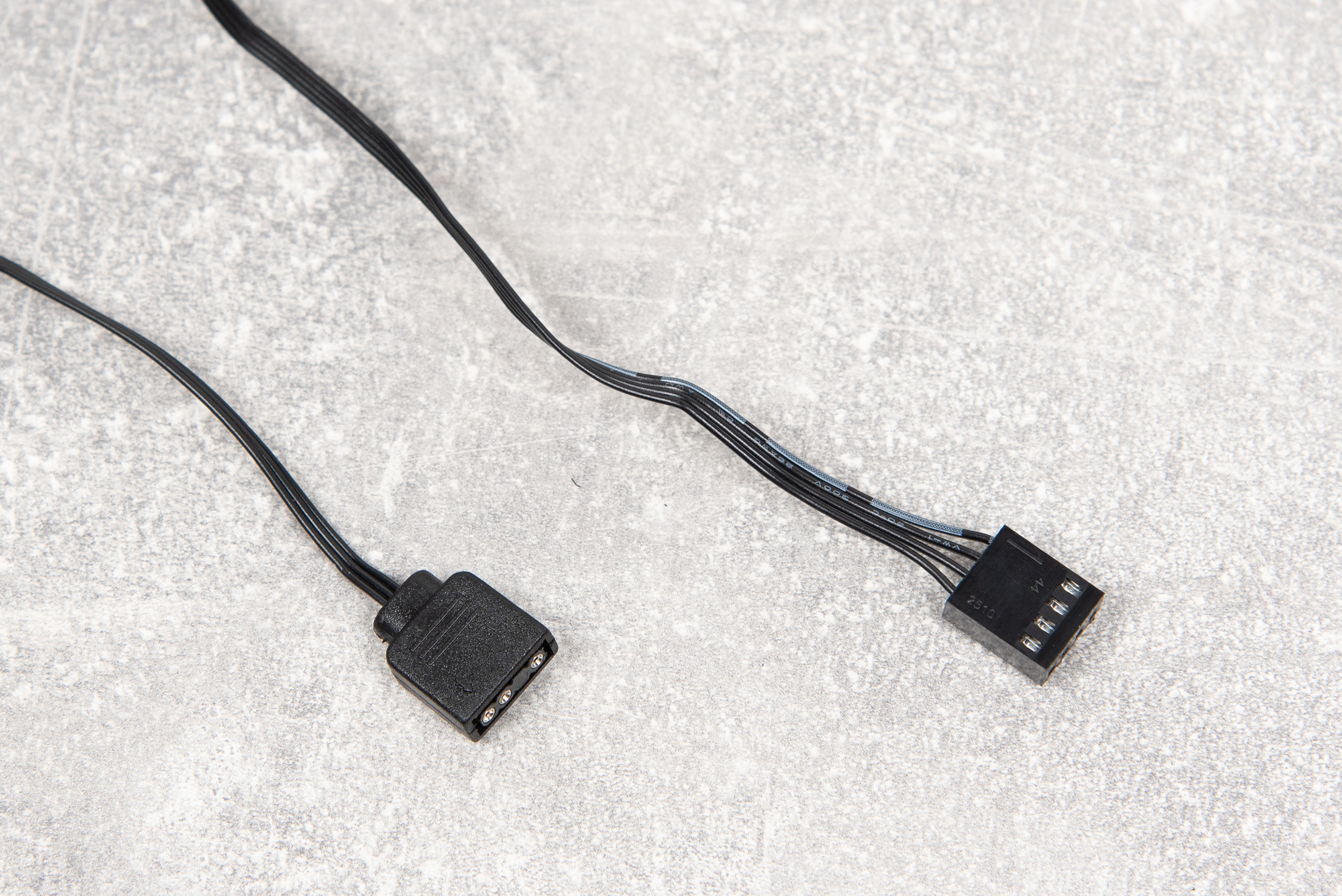

Кабелі для RGB та ШІМ є лише в одного з вентиляторів, що дозволяє акуратно прокласти дроти всередині ПК. Споживання вентиляторів становить лише 0,3 А, тож три штуки не будуть перевантажувати роз’єм на материнській платі.

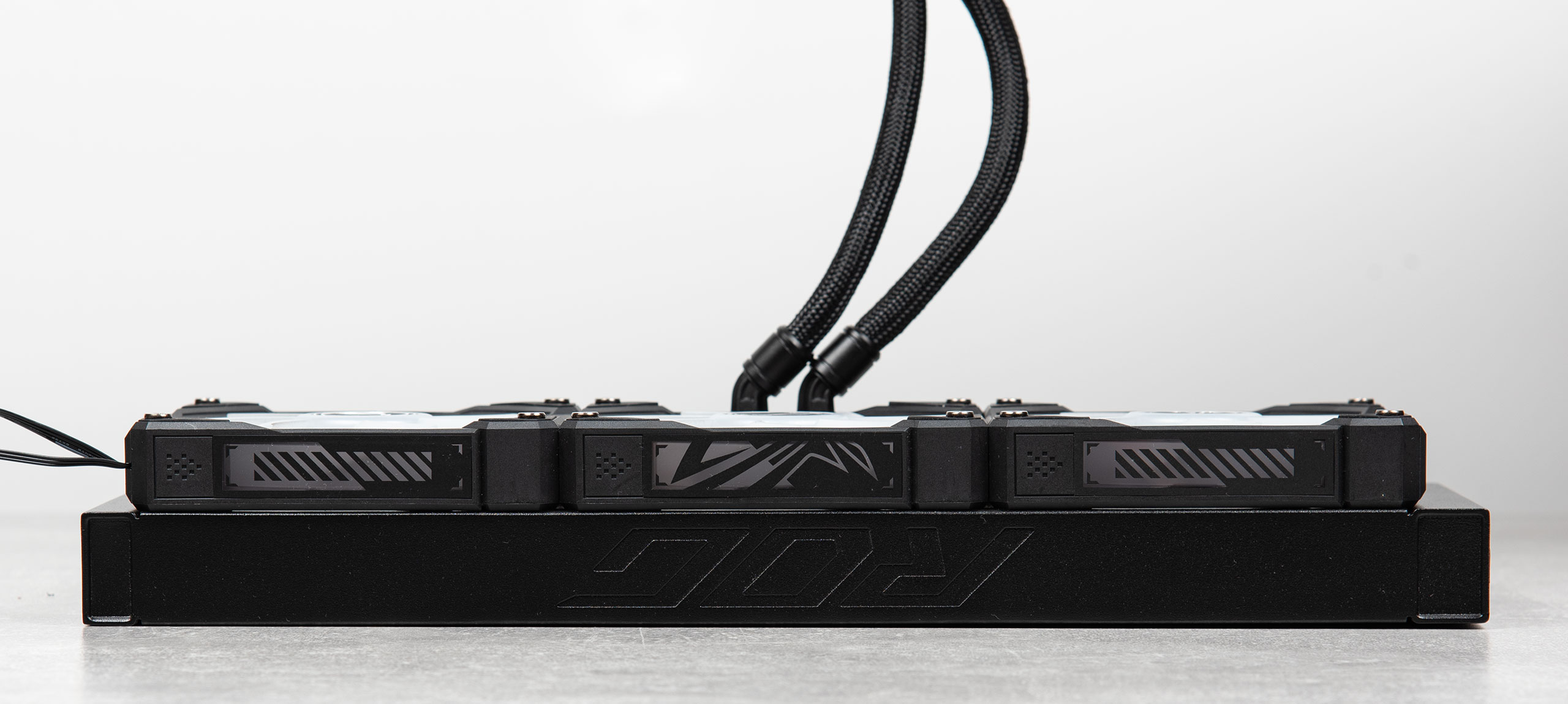

AiO має товщий радіатор й вся конструкція зі встановленими вентиляторами сягає 57 мм в перерізі, що може стати проблемою в деяких корпусах.
