Обзор и тестирование двух компактных персональных компьютеров Intel NUC NUC6CAYS и NUC NUC7i3BNH

Intel NUC NUC7i3BNH

Второй герой сегодняшнего обзора — Intel NUC NUC7i3BNH упакован в квадратную коробку из плотного картона, оформленную в фирменных синих тонах. На фронтальной грани нанесено наименование модели и изображение устройства, совершенно неотличимое от того же NUC6CAYS.

Intel NUC NUC7i3BNH

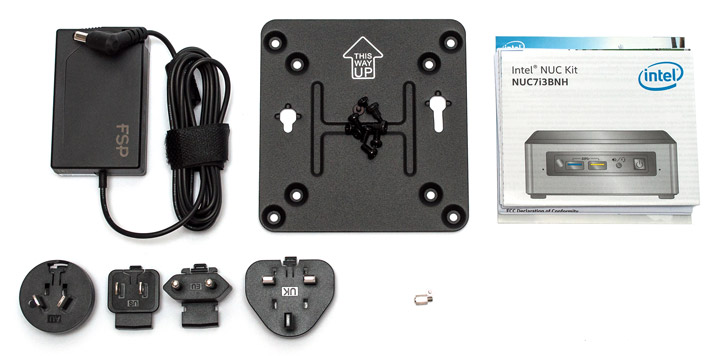

Внутри коробки помимо самого миниатюрного ПК нашлось место для:

  • сетевого адаптера FSP065-10AABA мощностью 65 Вт (19 В/3,43 А);
  • четырех сменных штепсельных вилок (в том числе CEE 7/16);
  • металлической пластины-переходника на кронштейн VESA;
  • комплекта крепежных винтов;
  • шестигранной втулки для крепления плат расширения М.2;
  • набора бумажной документации.
Intel NUC NUC7i3BNH

Таким образом, комплект поставки практически идентичен таковому для младшего Intel NUC за исключением наличия втулки, которая вкручивается в системную плату для фиксации плат расширения формата М.2.

Как мы уже успели заметить, внешне NUC7i3BNH очень сильно походит на NUC6CAYS: корпус имеет такие же пропорции и размеры 115x111x51 мм, верхняя крышка из глянцевого пластика так же легко меняется, однако, материалы используются совершенно другие. В то время как для младшей модели применялся пластики, имитирующий металл, в случае со старшей моделью корпус выполнен из алюминиевого сплава, металл приятно холодит руки, а по верхнему краю пущена фаска, отполированная до зеркального блеска. Интересно, что масса двух NUC получилась идентичной, NUC7i3BNH весит ровно 610 г.

Intel NUC NUC7i3BNH

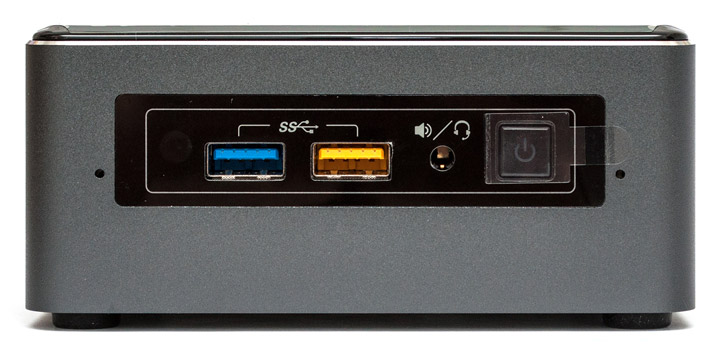

Передняя панель имеет знакомую конфигурацию: пара отверстий для микрофонов по бокам от пластиковой вставки, на которой расположились приемник ИК-лучей, два порта USB 3.0, гнездо комбинированного аудиовыхода и кнопка включения питания. В процессе работы вставка светится неярким голубым светом.

Intel NUC NUC7i3BNH

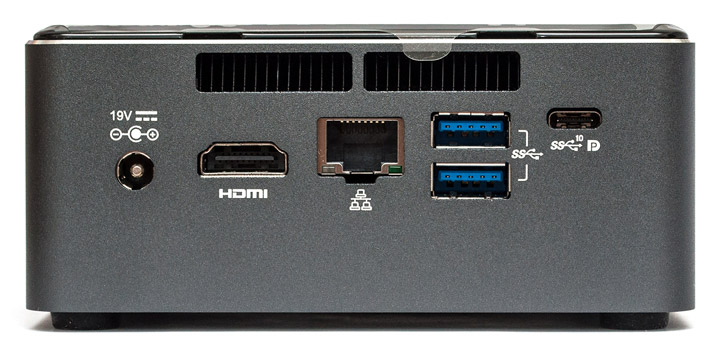

С противоположной стороны корпуса помимо гнезда для подключения внешнего блока питания пользователям доступен один HDMI 2.0, сетевая розетка RJ-45, два порта USB3.0 и разъем Type C, объединяющий интерфейс USB 3.1 и цифровой видеовыход DisplayPort 1.2. Следует заметить, что оба цифровых видеовыхода способны выводить изображение в разрешении 4К с частотой до 60 Гц. Сверху над разъемами расположились прорези процессорной системы охлаждения.

Intel NUC NUC7i3BNH

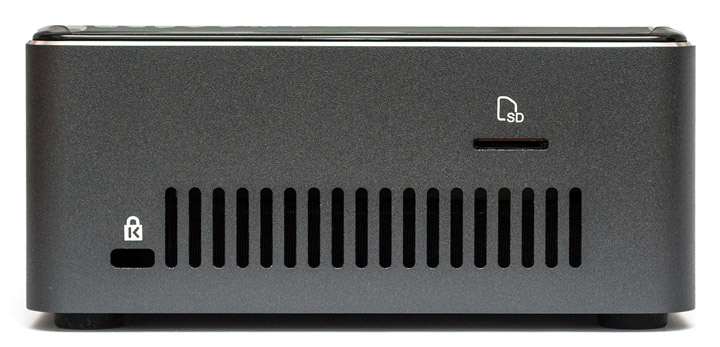

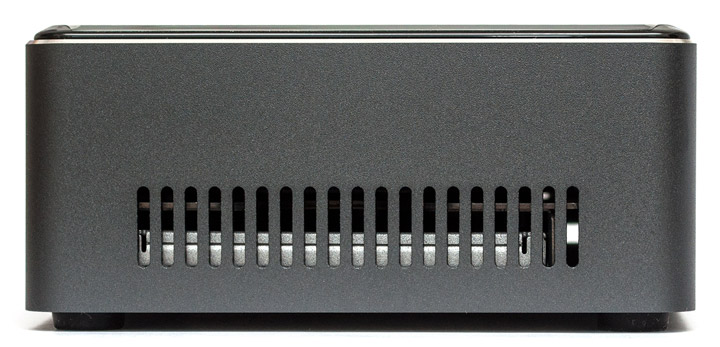

Левую боковину корпуса занимает считыватель карт памяти Micro SDXC и отверстие для замка Kensington, а также ряд прорезей для поступления свежего воздуха. Правая грань лишена функциональных элементов за исключением вентиляционной решетки.

Intel NUC NUC7i3BNHIntel NUC NUC7i3BNH

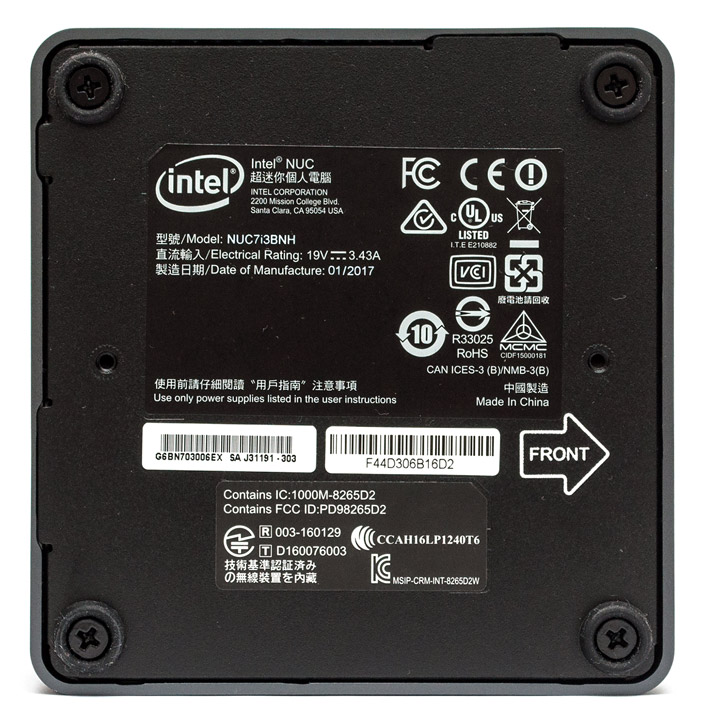

Снизу устройство закрывает металлическая крышка, на которой нанесена служебная информация и распложены отверстия для крепления системного блока позади мониторов на стандартный кронштейн VESA с помощью комплектной пластины-переходника.

Intel NUC NUC7i3BNH

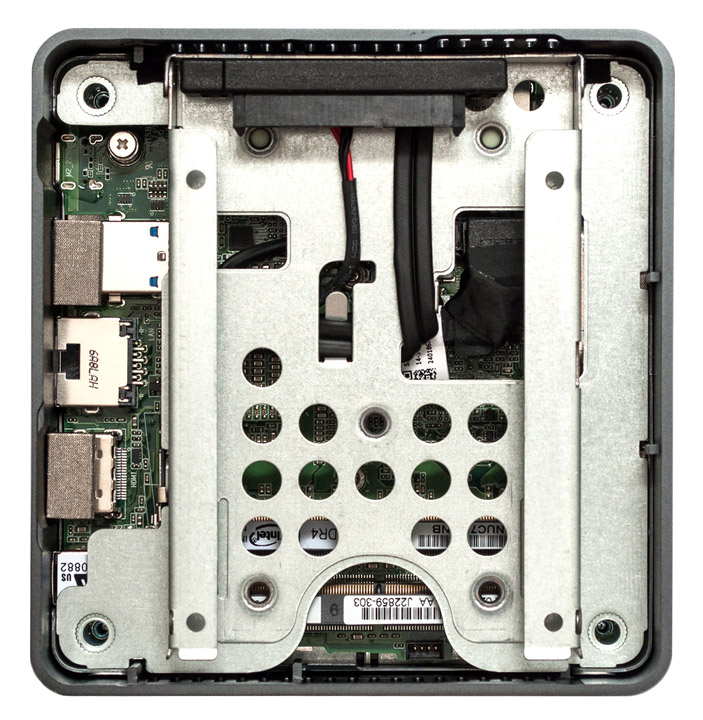

После демонтажа крышки пользователи получат доступ к металлическому шасси для установки дисковых накопителей SATA формата 2,5″ с высотой до 9,5 мм. Тем, кто не планирует использовать дополнительное запоминающее устройство, есть смысл обратить внимание на Intel NUC NUC7i3BNK, спецификации которого совершенно идентичны герою сегодняшнего обзора за исключением поддержки винчестеров форм-фактора 2,5″ и уменьшенной с 51 мм до 35 мм высотой корпуса.

Intel NUC NUC7i3BNH

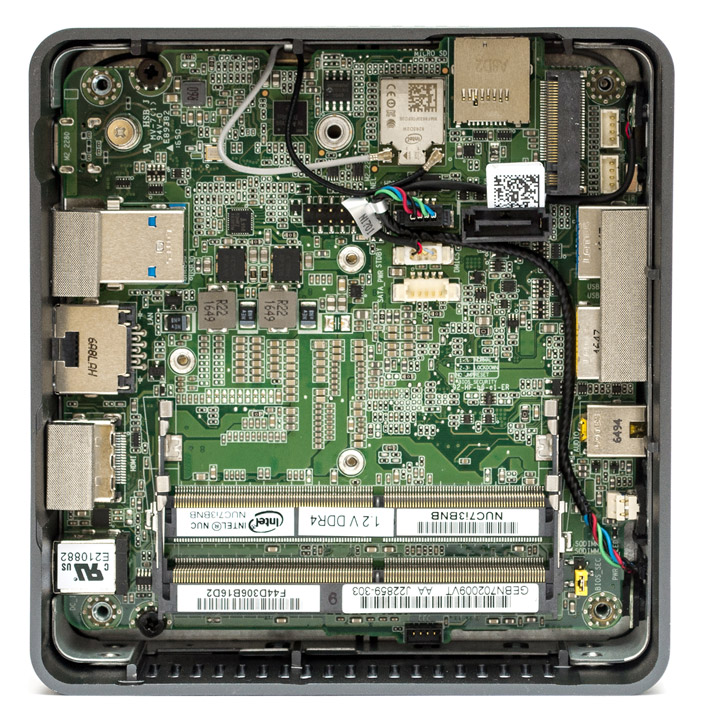

Материнская плата, построенная на базе системной логики Intel 200-й серии, занимает все свободное пространство внутри корпуса. NUC7i3BNH располагает двумя слотами для установки модулей ОЗУ SO-DIMM DDR4 с частотой 2133 МГц и суммарным объемом до 32 ГБ включительно. Дисковая подсистема представлена единственным портом SATA 6 Гбит/с, а также разъемом M.2, к которому подведены четыре линии PCI-E и один канал SATA 6 Гбит/с, что позволяет устанавливать как платы расширения, так и накопители с интерфейсами NVMe и SATA. Помимо того, имеется поддержка перспективной технологии Intel Optane на базе нового типа памяти 3D XPoint, призванной изменить представление про запоминающие устройства современных ПК путем объединения оперативной памяти и накопителей в единую структуру с максимальным быстродействием. Подключение Gigabit Ethernet выполнено на базе контроллера Intel I219V, а за работу беспроводных сетей Wi-Fi (IEEE 802.11a/b/g/n+ac) и Bluetooth V4.2 отвечает адаптер Intel Wireless-AC 8265, распаянный прямо на поверхности системной платы. Наконец, звуковая подсистема реализована силами HDA-кодека Realtek ALC283.

Intel NUC NUC7i3BNH

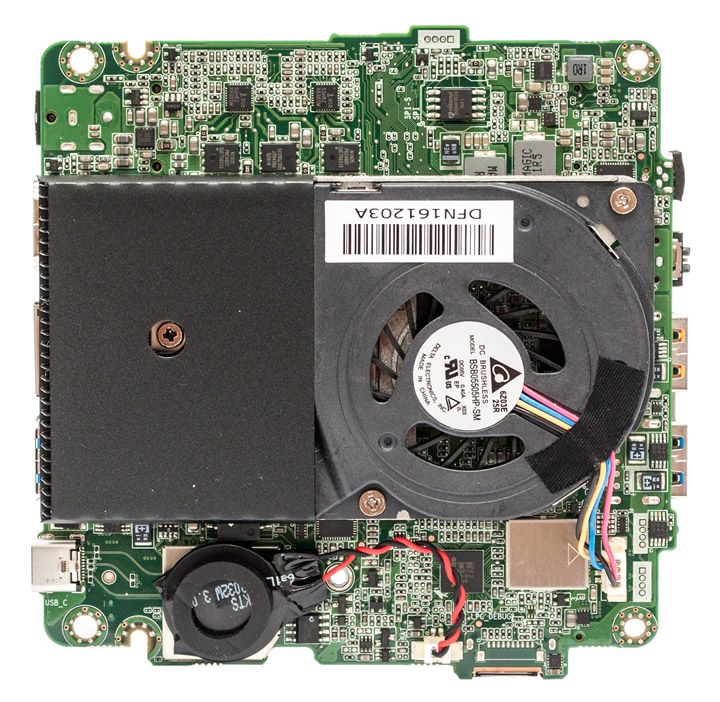

С обратной стороны «материнки» распложена система охлаждения, занимающая большую часть площади РСВ. Ее конструкция состоит из радиального вентилятора Delta Electronics BSB05505HP-SM диаметром 55 мм с поддержкой ШИМ и радиатора, который, в отличие от младшей модели оснащен испарительной камерой в основании.

Intel NUC NUC7i3BNH

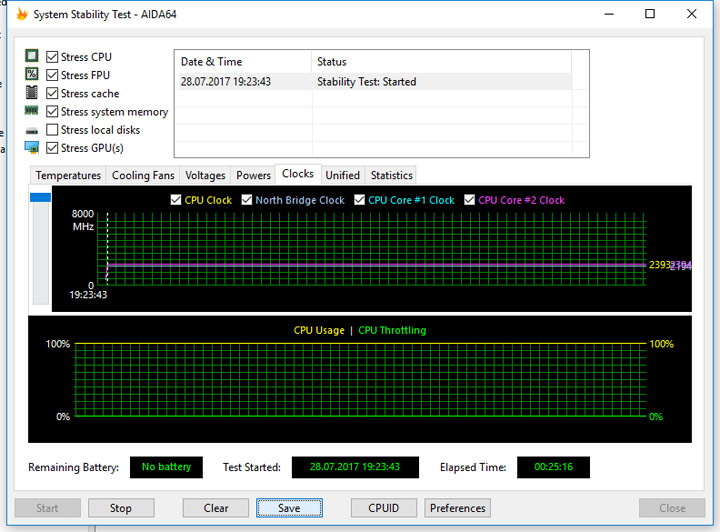

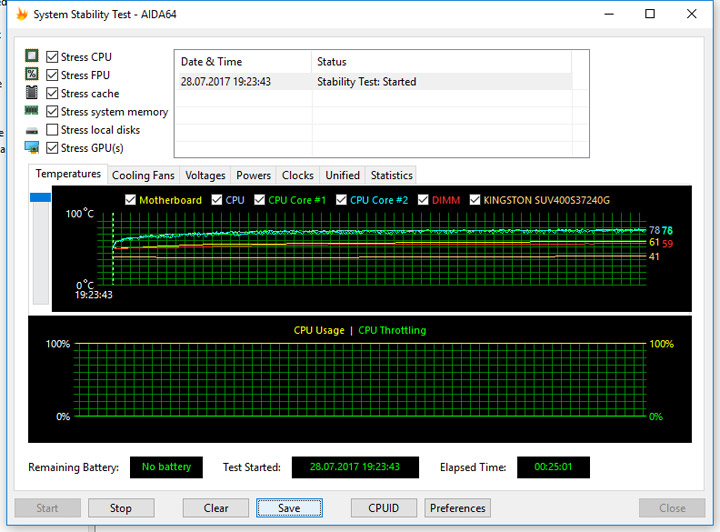

К работе охладителя не возникло никаких вопросов, во время стресс-теста AIDA64 процессор прогрелся до 79° С при отсутствии малейших признаков снижения тактовой частоты, а шум, издаваемый вращающимся на 2650 об/мин вентилятором, можно охарактеризовать как не выходящий за комфортные рамки.

Intel NUC NUC7i3BNHIntel NUC NUC7i3BNHIntel NUC NUC7i3BNH

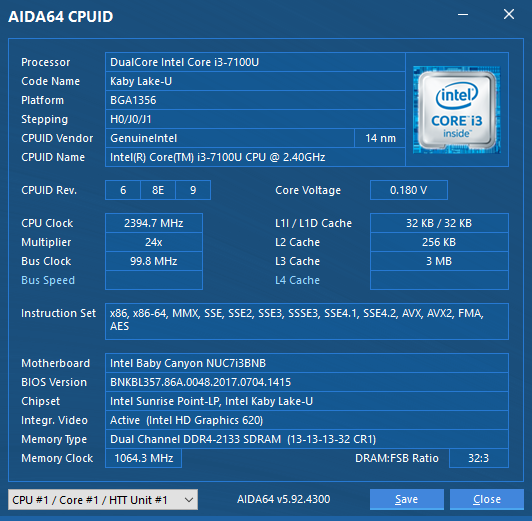

Основной миниатюрного ПК NUC7i3BNH служит центральный процессор i3-7100U — экономичный представитель семейства Kaby Lake, относящийся к седьмому поколению Intel Core. CPU состоит из двух ядер, которые благодаря Hyper Threading способны выполнять до четырех вычислительных потоков одновременно. Имеется поддержка SIMD-инструкций SSE4.2, AVX2.0, а также аппаратного ускорения шифрования AES. Каждое из ядер оснащено по 64 и 256 КБ кэшей L1 и L2 соответственно, помимо того в составе процессора имеется кэш 3-го уровня объемом 3 МБ. Тактовая частота Intel Core i3-7100U составляет 2400 МГц, и, поскольку поддержка Turbo Boost отсутствует, то автоматический разгон здесь не предусмотрен. Зато, в простое процессор замедляется до 800 МГц, что вместе со зрелым 14-нм процессом производства и невысоким напряжением питания позволяет CPU вписываться в тепловой пакет 15 Вт.

Intel NUC NUC7i3BNHIntel NUC NUC7i3BNH

Двухканальный контроллер памяти Core i3-7100U поддерживает модули DDR3L 1600/1866 МГц и DDR4 2133 МГц и здесь следует заметить, что разработчики NUC7i3BNH справедливо сделали выбор в пользу более скоростного типа ОЗУ. Графическая составляющая представлена ускорителем Intel HD Graphics 620, который насчитывает 24 исполнительных устройства, работающих на частоте до 1000 МГц включительно, и совместим с API DirectX 12 и OpenGL 4.2.

Intel NUC NUC7i3BNH

Интегрированная видеокарта поддерживает фирменную технологию Intel Clear Video HD, предназначенную для улучшения качества изображения, а встроенный блок Quick Sync обеспечивает аппаратное ускорение обработки видеопотоков HVEC и VP-9 в разрешениях до 8К включительно. Стоит ли говорить, что NUC7i3BNH без труда справился с проигрыванием всех тестовых роликов, во время которого загрузка центрального процессора не превышала 10–15%.

Intel NUC NUC7i3BNH

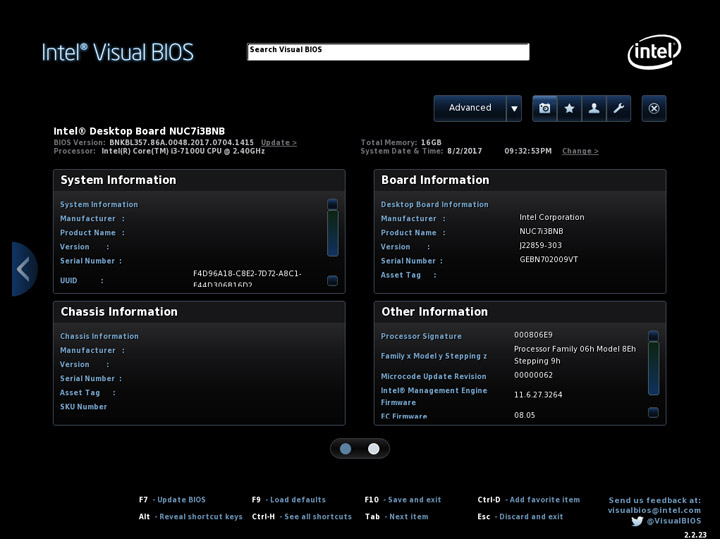

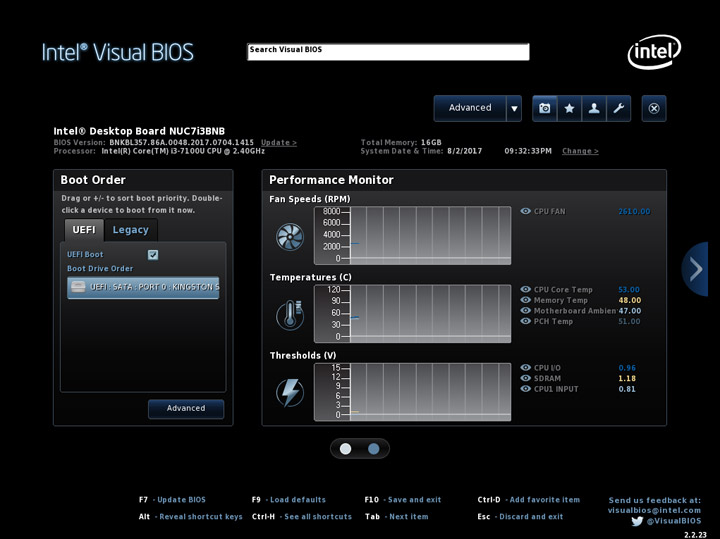

Прошивка старшего из конкурсантов базируется на микрокоде UEFI, а пользовательский интерфейс представлен фирменной графической оболочкой Visual BIOS, аналогичной той, что мы видели у NUC6CAYS. Здесь тоже присутствует облегченный режим, дающий выбор порядка инициализации загрузочных устройств, базовую информацию о конфигурации ПК и показаниях системного мониторинга.

Intel NUC NUC7i3BNHIntel NUC NUC7i3BNH

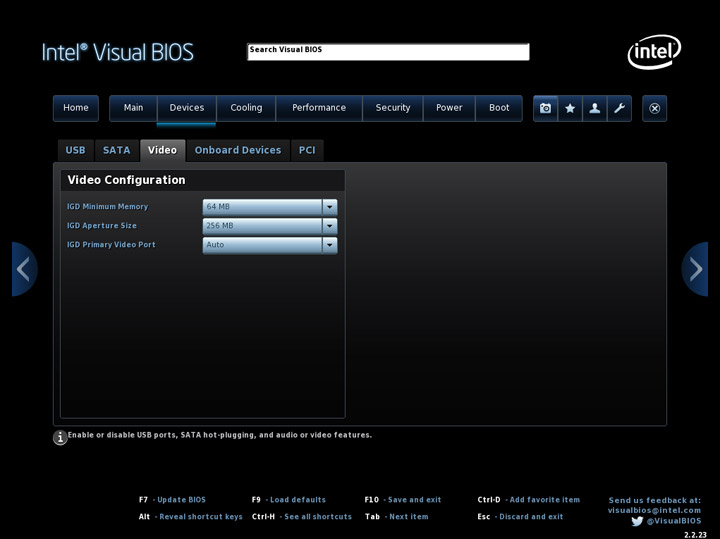

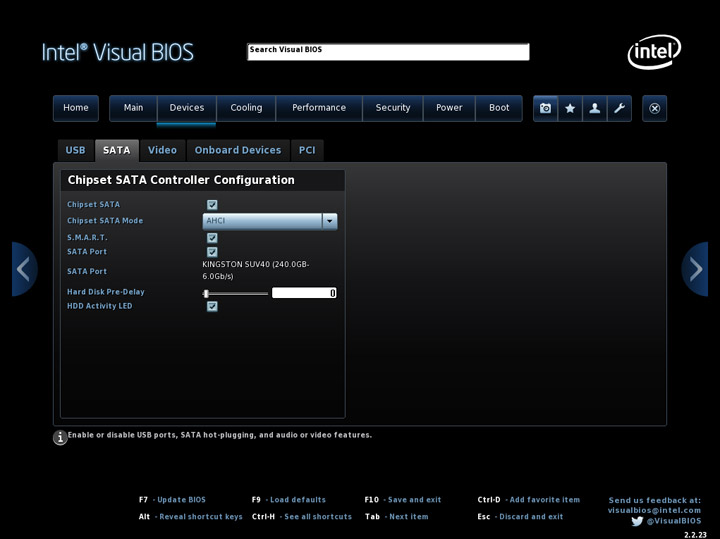

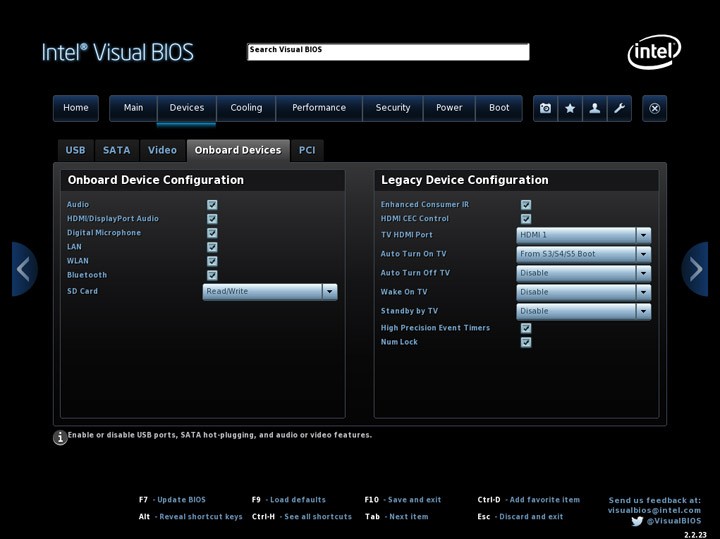

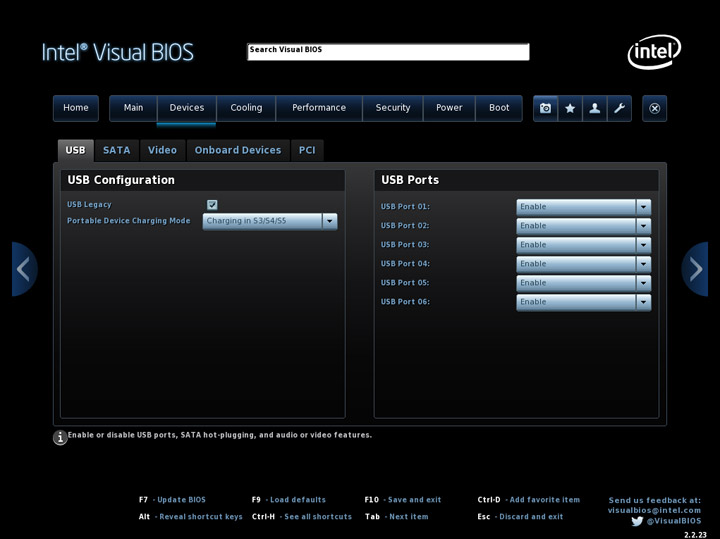

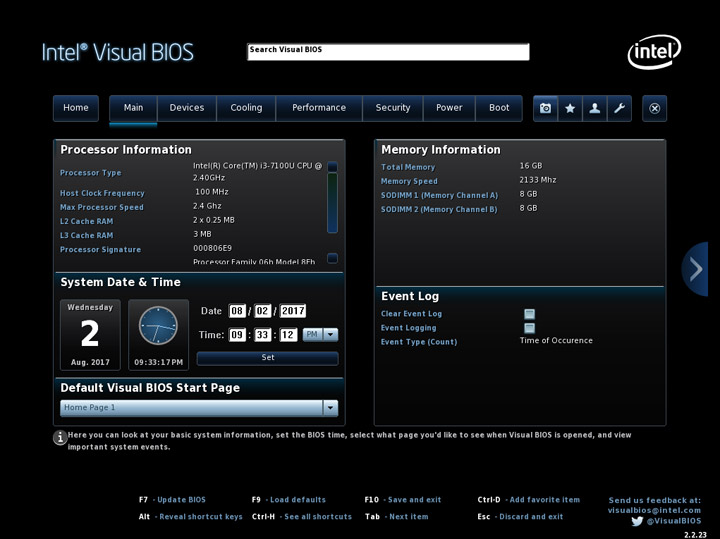

В режиме Advanced на вкладке Main пользователи могут задавать дату и время, просматривать сведения о процессоре и подсистеме ОЗУ, тогда как раздел Devices and Peripherals посвящен управлению дополнительными контроллерами и периферией — все как у младшей модели.

Intel NUC NUC7i3BNHIntel NUC NUC7i3BNHIntel NUC NUC7i3BNHIntel NUC NUC7i3BNHIntel NUC NUC7i3BNH

Подменю Cooling все также отвечает за вывод показателей аппаратного мониторинга и управление процессорной системой охлаждения.

Intel NUC NUC7i3BNH

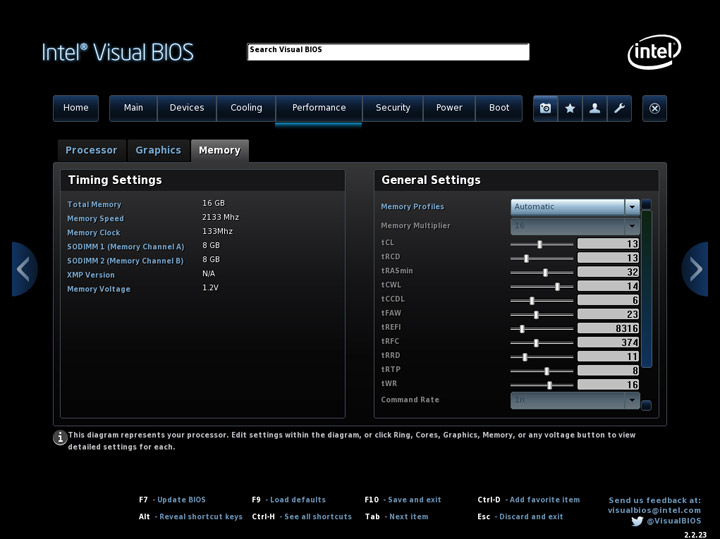

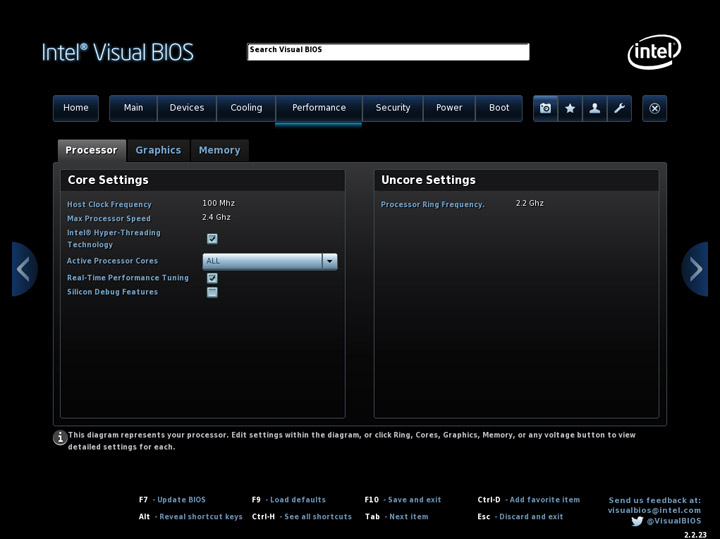

Вкладка Performance, отсутствующая в UEFI Setup NUC6CAYS, служит для настройки режимов быстродействия центрального процессора, графического ускорителя и подсистемы ОЗУ, правда, поле деятельности здесь чрезвычайно ограничено, так что о каком-либо разгоне речь, конечно же, не идет.

Intel NUC NUC7i3BNHIntel NUC NUC7i3BNH

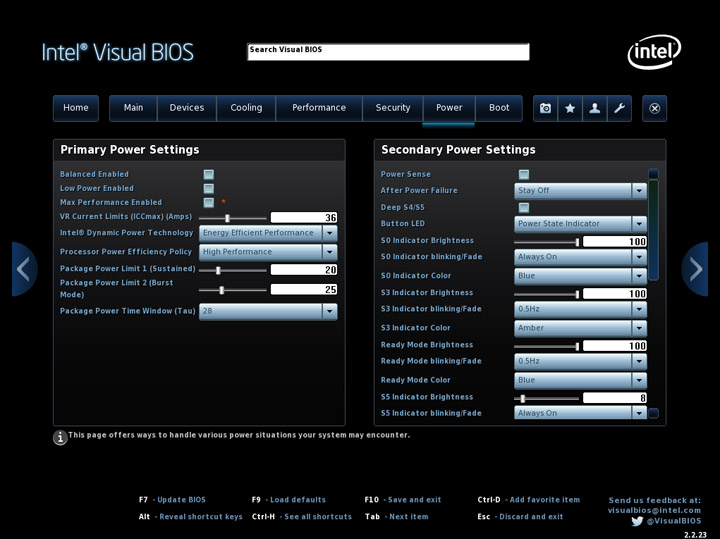

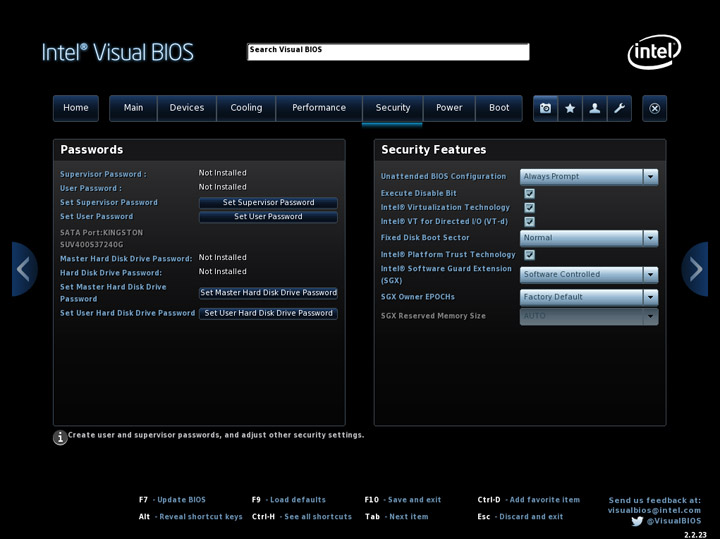

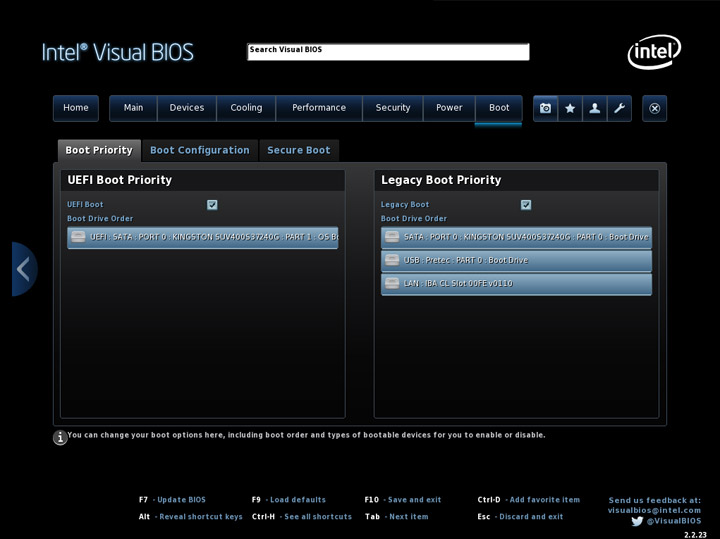

Наконец, раздел Security предназначен для задания параметров безопасности, в Power сосредоточено управление энергосберегающими технологиями, такими как EIST или корректировка лимитов теплового пакета, и настройки режиме иллюминации кнопки включения, тогда как подменю Boot включает в себя настройки, отвечающие за процесс загрузки персонального ПК.

Intel NUC NUC7i3BNHIntel NUC NUC7i3BNHIntel NUC NUC7i3BNH

В итоге, меню настройки NUC7i3BNH дает полный набор средств для конфигурирования системы на уровне прошивки, а различия обоих NUC в части UEFI Setup оказались исчезающе малыми.
