Обзор и тестирование двух компактных персональных компьютеров Intel NUC NUC6CAYS и NUC NUC7i3BNH

Несмотря на прогнозы скептиков, пророчивших неминуемый закат персональных компьютеров, портативные устройства, такие как смартфоны и планшеты, так и не смогли их полностью заменить. Более того, согласно последним исследованиям компании IDC рынок ПК в первом квартале 2017 года впервые за много лет продемонстрировал символический рост 0,6%. Всего же за первые три месяца текущего года было отгружено, ни много ни мало, 60,32 млн. устройств, что говорит про их востребованность и актуальность. В этой связи совершено не удивительно стремление вендоров предлагать все новые и новые модели, в том числе в таких популярных форм-факторах как устройства All-in-One и компактные энергоэффективные системные блоки. На поприще последних особенно преуспела компания Intel, представившая много лет назад свой первый NUC — Next Unit of Computing, который стал с тех пор индустриальным стандартом. А сегодня мы предлагаем вам познакомиться с новинками 2017 года: NUC NUC6CAYS и NUC NUC7i3BNH — очень похожими внешне, но такими разными по внутреннему содержанию. С основными характеристиками системных блоков можно познакомиться из следующей таблицы:

Модель Intel NUC NUC6CAYS Intel NUC NUC7i3BNH
Официальная страница продукта в Сети Intel.ua intel.ua
Процессор Intel Celeron J3455 2,3 ГГц (TDP 10 Вт, 4 ядра, 4 потока) Intel Core i3-6100U 2,4 ГГц (TDP 15 Вт, 2 ядра, 4 потока)
Материнская плата Intel Arches Canyon NUC6CAYB Intel Baby Canyon NUC7i3BNB
Оперативная память 1х SO-DIMM DDR3L SDRAM 1600 МГц 2 Гбайт (8 Гбайт максимум) 2х SO-DIMM DDR4 SDRAM 2133 МГц, 32 Гбайт максимум
Видеокарта Intel HD Graphics 500 Intel HD Graphics 620
Видеоразъёмы 1x HDMI 2.0 (3840 x 2160 @ 60 Hz), 1 x D-Sub (2048 × 1536 @ 85 Hz) 1x HDMI 2.0 (3840 x 2160 @ 60 Hz), 1 x DisplayPort 1.2 Type C
Дисковая подсистема 32 GB eMMC, 1х SATA 6 Гбит/с 1х M.2 (2242, 2280), 1х SATA 6 Гбит/с
Оптический привод
Порты ввода/вывода 4х USB 3.0, 1х RJ-45, 2х аналоговых звуковых комбинированных разъема 1x USB 3.1 Type C, 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой комбинированный разъем
Звуковая подсистема Realtek ALC283 Realtek ALC283
Коммуникации 1х Realtek (Gigabit Ethernet), 1х Intel Wireless-AC 3168 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2) 1х Intel I219V (Gigabit Ethernet), 1х Intel Wireless-AC 8265 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2)
Блок питания Внешний (19 В, 65 Вт) Внешний (19 В, 65 Вт)
Размеры, мм 115 x 111 x 51 115 x 111 x 51
Предустановленная ОС Windows 10 Home 64 bit
Дополнительные возможности ИК-приемопередатчик, кардридер SDXC, крепление VESA Поддержка Intel Optane Memory, ИК-приемопередатчик, кардридер micro SDXC, крепление VESA
Рекомендованная стоимость, $ 215 279

Даже беглый взгляд на спецификации дает понять, что перед нами два совершенно разных устройства в одинаковом форм-факторе. В чем заключаются ключевые отличия — мы с вами узнаем несколько позже, а сейчас предлагаю приступить к детальному рассмотрению младшей модели Intel NUC NUC6CAYS.

Intel NUC NUC6CAYS

Миниатюрный ПК поставляется в небольшой коробке из плотного картона, раскрашенной в синий цвет, характерный для большинства продуктов Intel. Надпись A Complete Mini PC говорит о том, что перед нами полностью готовое к работе устройство, тогда как большинство NUC поставляются в виде комплектов для самостоятельной сборки.

Intel NUC NUC6CAYS

Кроме самого устройства в комплект поставки вошли:

  • сетевой адаптер;
  • четыре сменные штепсельные вилки;
  • металлическая пластина-переходник на кронштейн VESA;
  • набор монтажных винтов (не показан на фото);
  • комплект бумажной документации.
Intel NUC NUC6CAYS

Штатный блок питания FSP065-10AABA очень компактный, но его характеристики как для таких небольших габаритов весьма серьезные: он обеспечивает силу тока 3,43 А при напряжении 19 В, следовательно, выходная мощность составляет 65 Вт. Адаптер способен работать в сетях переменного тока с напряжением от 100 до 240 В, а среди сменных штепсельных вилок имеется актуальная в наших краях CEE 7/16.

Intel NUC NUC6CAYS

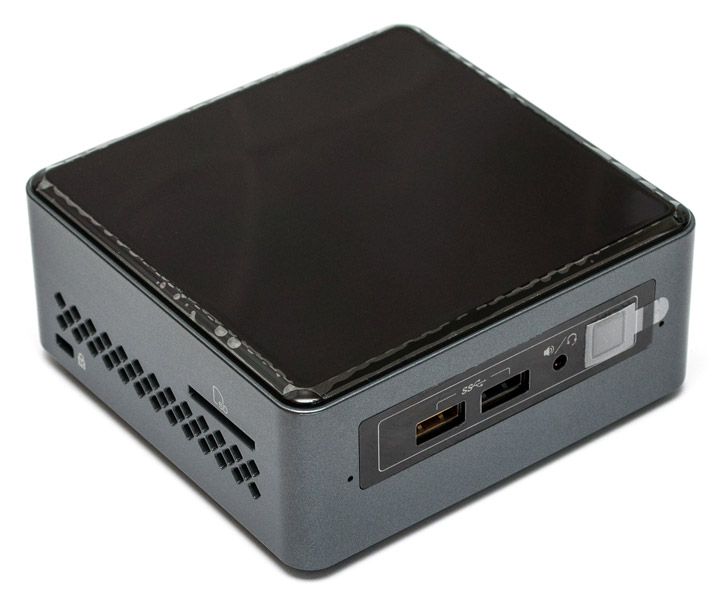

Корпус Intel NUC NUC6CAYS выполнен из пластика, боковые стенки темно-серого цвета, имитирующие шершавую текстуру металла, а верхняя крышка — глянцевая. Последнюю можно сменить, что позволяет придать устройству определенную индивидуальность. Размеры составляют 115 x 111 x 51 мм, а вес, согласно нашим измерениям, не превышает 610 г, так что устройство можно смело монтировать позади монитора или телевизора на стандартный VESA-кронштейн.

Intel NUC NUC6CAYS

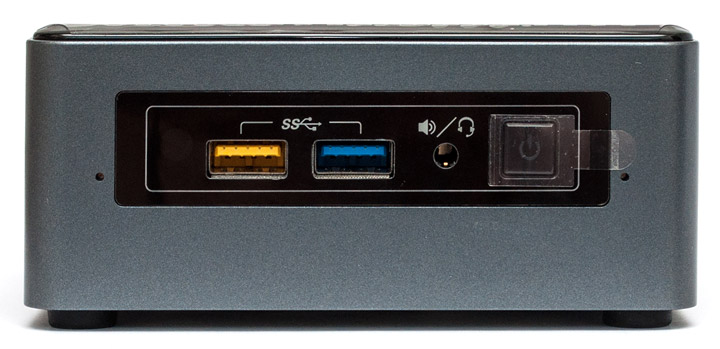

На передней панели корпуса находится вставка из полупрозрачного пластика, по обеим сторонам от которой расположились два отверстия для микрофонов. На фронтальной грани нашлось место для двух портов USB 3.0, один из которых поддерживает функцию быстрой зарядки, комбинированного аудиоразъема, кнопки включения и датчика ИК-лучей. Во время работы пластиковая вставка изнутри подсвечивается по периметру мягким синим светом.

Intel NUC NUC6CAYS

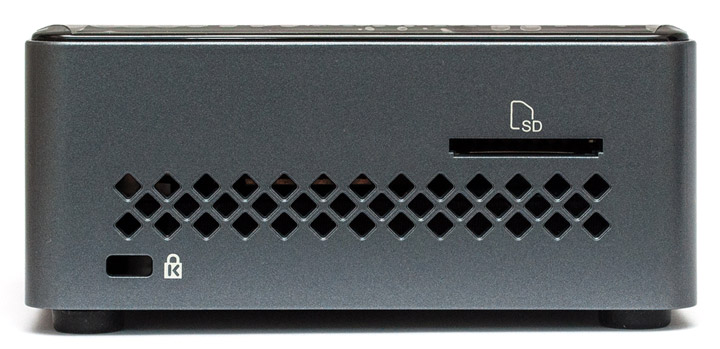

На левой боковине корпуса расположилась прорезь считывателя карт памяти SDXC, отверстие для замка Kensington и перфорация для доступа свежего воздуха, тогда как правая сторона ничем кроме вентиляционной решетки похвастаться не может.

Intel NUC NUC6CAYSIntel NUC NUC6CAYS

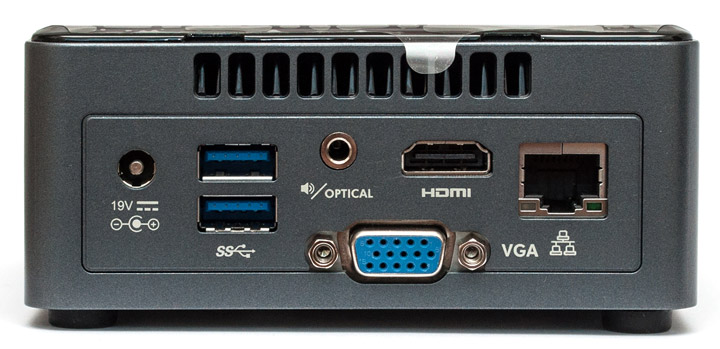

Задняя панель NUC6CAYS содержит:

  • разъем для подключения сетевого адаптера;
  • два порта USB 3.0;
  • аналоговый аудиовыход, совмещенный с цифровым S/PDIF;
  • видеовыход VGA и цифровой HDMI 2.0;
  • сетевую розетку RJ-45.
Intel NUC NUC6CAYS

Нижняя крышка — металлическая, на ней находятся многочисленные стикеры со служебной информацией и два отверстия с резьбой для крепления пластины-переходника на VESA-кронштейн.

Intel NUC NUC6CAYS

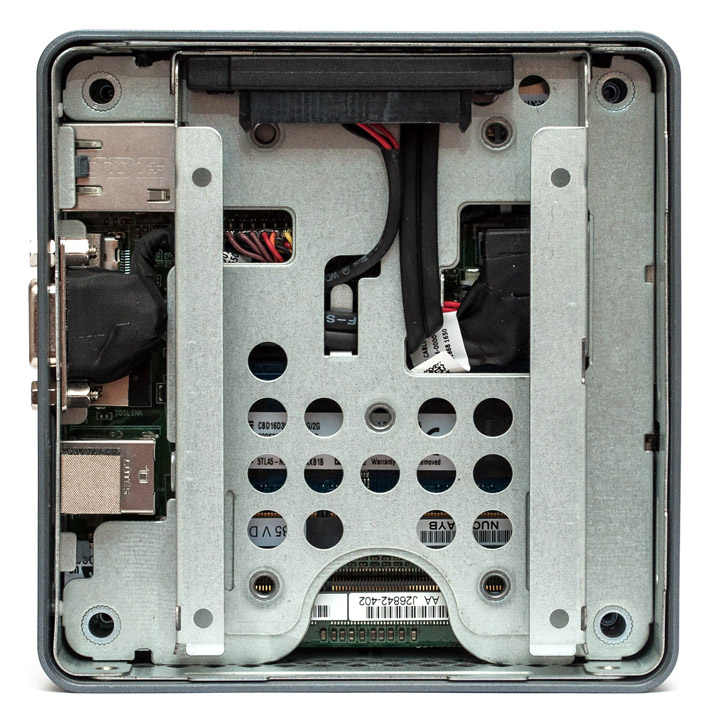

Под крышкой находится корзина, предназначенная для установки накопителей формата 2,5″ c высотой до 9,5 мм включительно.

Intel NUC NUC6CAYS

После извлечения корзины появляется возможность ознакомиться с устройством Intel NUC NUC6CAYS. Внутри пластикового корпуса находится металлическое шасси, к которому крепится системная плата. Последняя оснащена разъемом SATA 6 Гбит/с для подключения винчестера или SSD и портом M.2, занятым адаптером беспроводных сетей Intel Wireless-AC 3168 с поддержкой Wi-Fi IEEE 802.11a/b/g/n+ac на скорости до 433 Мбит/с и Bluetooth V4.2. Для установки оперативной памяти DDR3L служат два слота SO-DIMM, один из которых занят модулем Kingston CBD16D3LFS1KBG/2G емкостью 2 ГБ и тактовой частотой 1600 МГц, а всего миниатюрный ПК поддерживает 8 ГБ ОЗУ. Подключение к сети Gigabit Ethernet реализовано с помощью контроллера Realtek, а звуковая подсистема базируется на HD-аудиокодеке Realtek ALC283.

Intel NUC NUC6CAYS

Отличительной особенностью NUC6CAYS является наличие встроенного флэш-накопителя SanDisk DF4032 емкостью 32 ГБ, на который установлен операционная система Microsoft Windows 10 Home, версия 64-бит. Твердотельный диск подключается к системной логике посредством интерфейса eMMC, так что рекордных показателей быстродействия от него ждать не приходится. Как показала практика, 32 ГБ дискового пространства критически мало для современного программного обеспечения: «из коробки» операционная система и пакет драйверов занимает около 16 ГБ, так что пользователю остается жалкие 12 ГБ, что сильно ограничивает сферу применения новичка. Таким образом, для полноценной работы последнего лучше сразу обзавестись емким и быстрым SSD формата 2,5″.

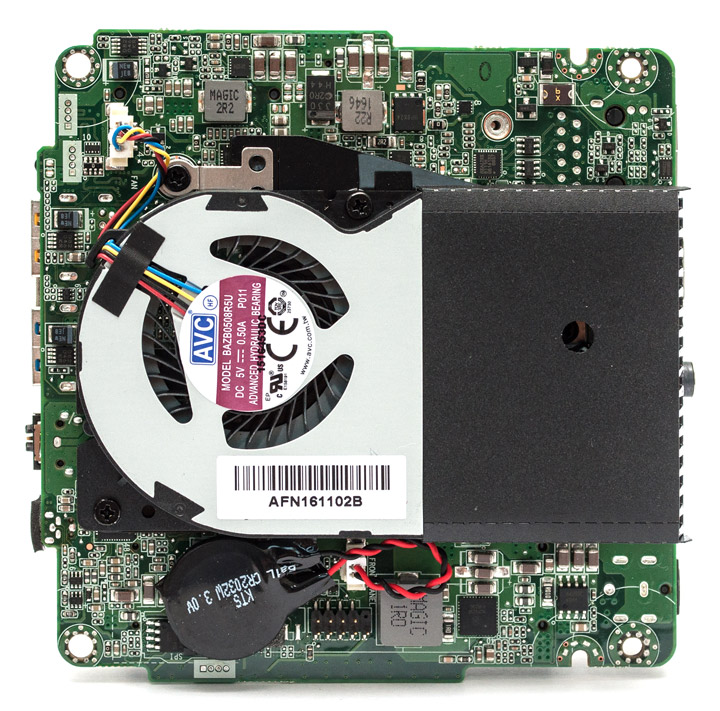

Большую часть обратной стороны материнской платы занимает система охлаждения, состоящая из 50-мм радиального вентилятора AVC BAZB0508R5U, скорость которого регулируется с помощью ШИМ, и невысокого радиатора.

Intel NUC NUC6CAYS

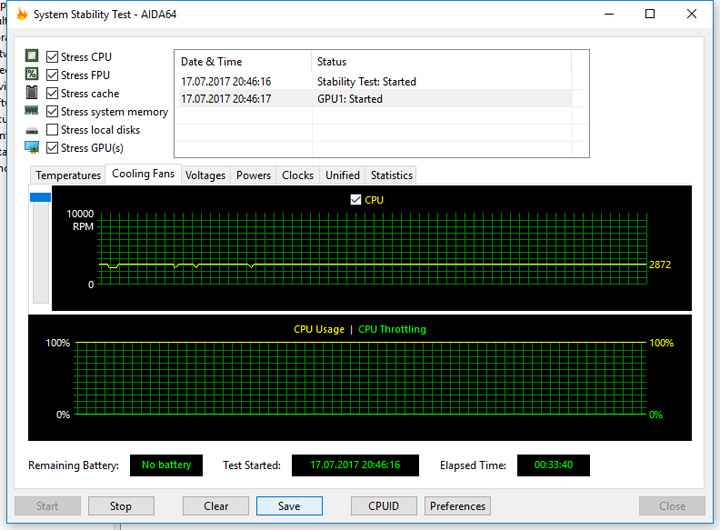

В работе кулер проявила себя с наилучшей стороны: в нагрузке температура процессора в стресс-тесте AIDA64 не превысила 75° С, тогда как шум крыльчатки, вращающейся со скоростью 2870 об/мин, был едва различим уже на расстоянии 10–15 см от системного блока.

Intel NUC NUC6CAYSIntel NUC NUC6CAYS

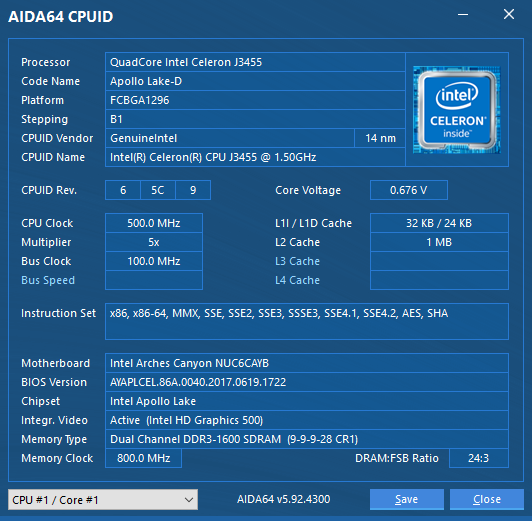

Впрочем, в том, что система охлаждения легко справилась со своей задачей нет ничего удивительного, поскольку в основе Intel NUC NUC6CAYS лежит центральный процессор, а вернее однокристальная система Intel Celeron J3455 с тепловым пакетом всего 10 Вт, выполненная с применением 14-нм технологического процесса в корпусе FCBGA1296. Данная SoC (System-on-a-chip) является носителем энергоэффективного дизайна Goldmont, пришедшего на смену ядрам Airmont, применявшимся в экономичных процессорах Braswell. По сравнению с предшественниками процессорные модули подверглись небольшим изменениям, призванным улучшить быстродействие. В состав SoC Celeron J3455 входят четыре вычислительных ядра, функционирующих на частоте от 1500 до 2200 МГц в зависимости от характера и типа нагрузки, а в простое технологии энергосбережения замедляют процессор до 500 МГц. Каждое ядро оснащено по 32 и 24 КБ кэша L1 для инструкций и данных соответственно, тогда как кэш 2-го уровня объемом 1 МБ общий для пары ядер. Поддерживается набор инструкций SSE4.2, аппаратное ускорение шифрования AES, а также функций хеширования SHA1 и SHA256. Двухканальный контроллер оперативной памяти поддерживает модули DDR4 2133 МГц и DDR3L 1600/1866 МГц.

Intel NUC NUC6CAYSIntel NUC NUC6CAYS

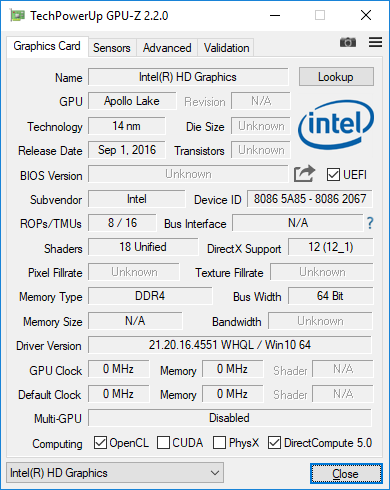

Графическая подсистема Celeron J3455 относится к девятому поколению Intel HD Graphics, такими же видеоядрами оснащаются небезызвестные Skylake. В нашем случае ускоритель HD Graphics 500 располагает 12 исполнительных юнитами, функционирующими на частоте от 250 до 750 МГц. Поддерживаются API DirectX 12, OpenCL и Direct Compute для неграфических вычислений. Утилита GPU-Z неверно отображает количество исполненных устройств, тогда как остальные параметры видеокарты распознаются вполне корректно.

Intel NUC NUC6CAYS

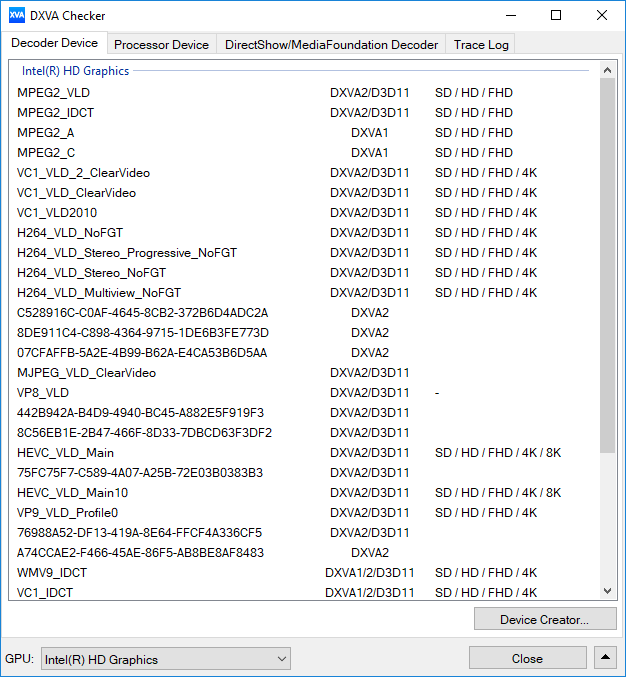

Что касается ускорения кодирования и воспроизведения видео высокой чёткости, то с этим у HD Graphics 500 полный порядок. Аппаратный блок Intel Quick Sync, поддерживает обработку видеопотоков HVEC в разрешении до 8К включительно, а также H264, VP-9 и VC1 в разрешении 4К. На практике NUC6CAYS без труда справился с воспроизведением роликов YouTube и проигрыванием видеофайлов в разрешении 2160р.

Intel NUC NUC6CAYS

Помимо процессорных ядер, графического ускорителя в состав однокристальной системы Celeron J3455 входят контроллеры периферии, реализующие шесть линий PCI-E 2.0, два канала SATA 6 Гбит/с, восемь портов USB, шесть из которых поддерживают версию протокола 3.0, а также интерфейсы eMMC 5.0 и SDXC для подключения флэш-накопителей.

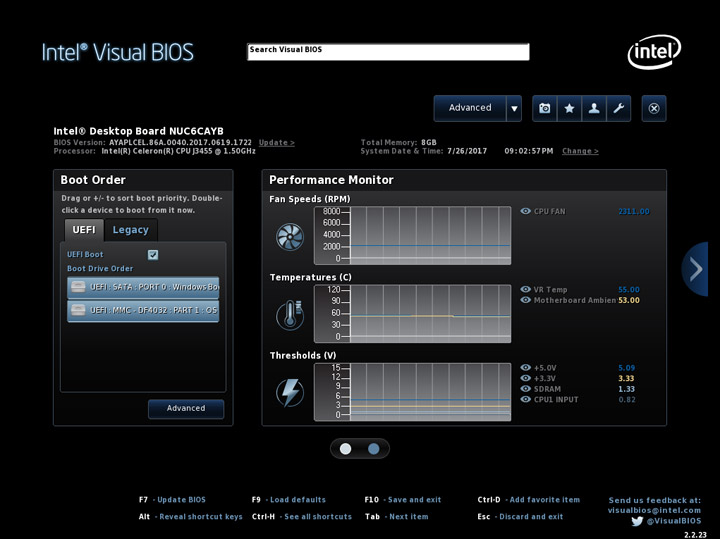

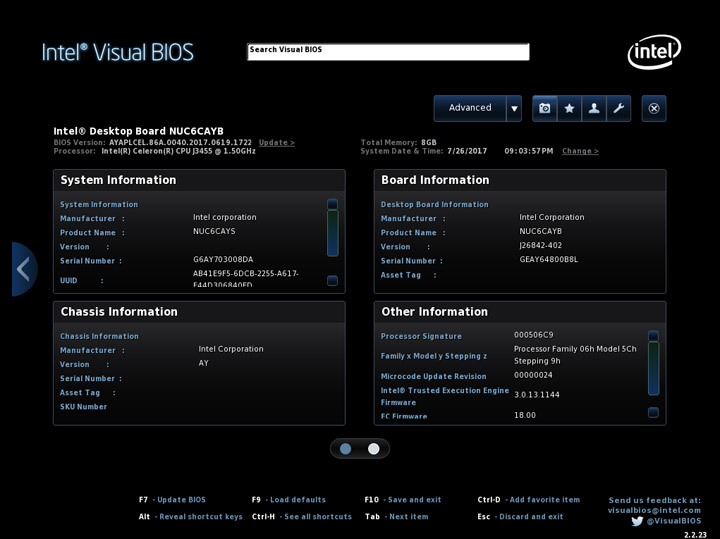

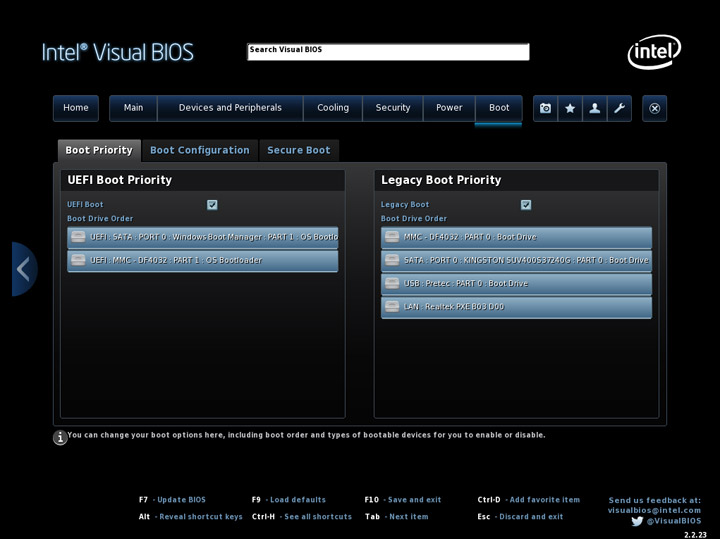

Прошивка Intel NUC NUC6CAYS базируется на микрокоде UEFI, поверх которого работает фирменный пользовательский интерфейс Visual BIOS. Графическая оболочка имеет базовый режим отображения, в котором выводятся данные аппаратного мониторинга, основные параметры системы и определяется порядок инициализации загрузочных устройств.

Intel NUC NUC6CAYSIntel NUC NUC6CAYS

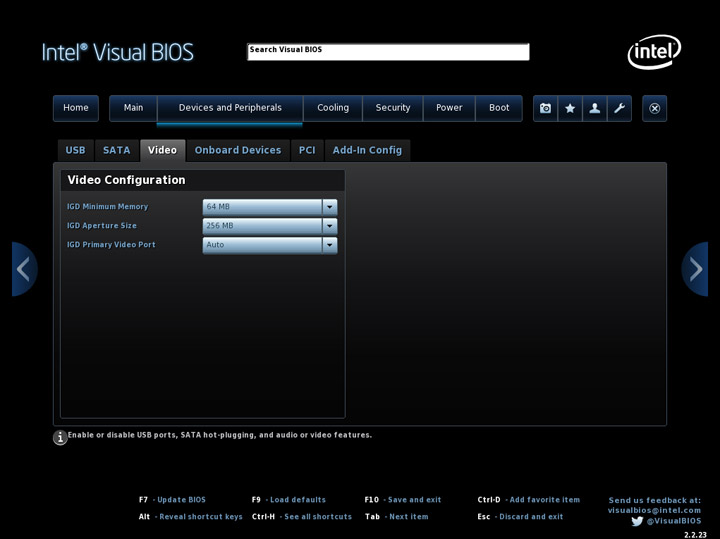

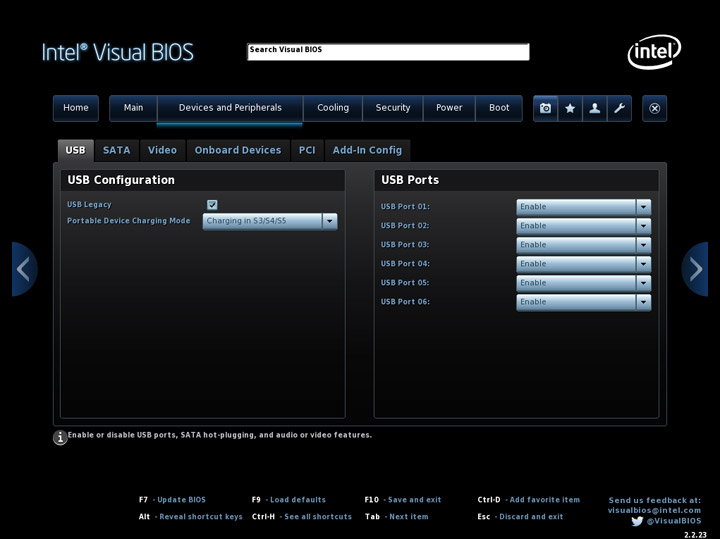

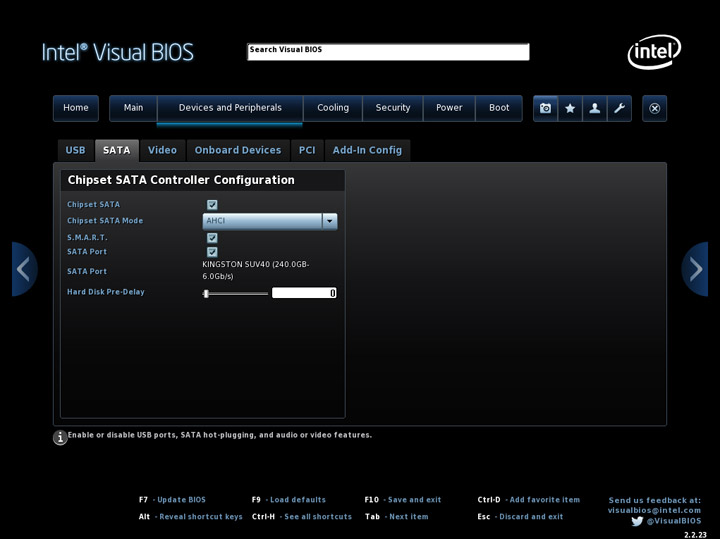

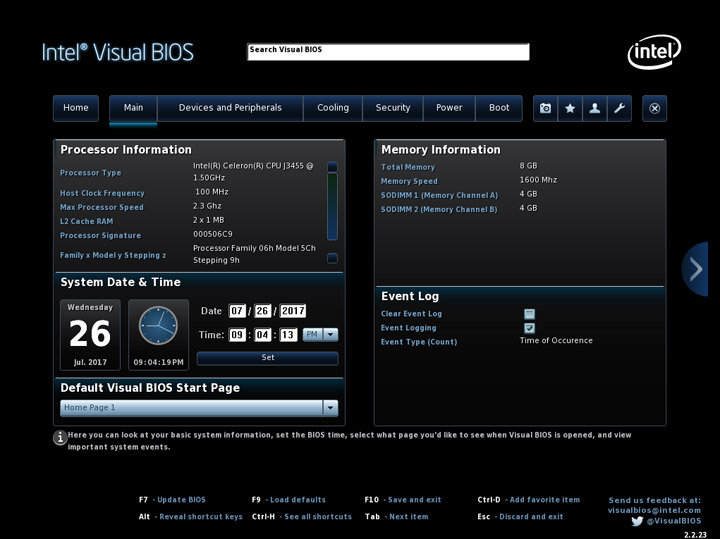

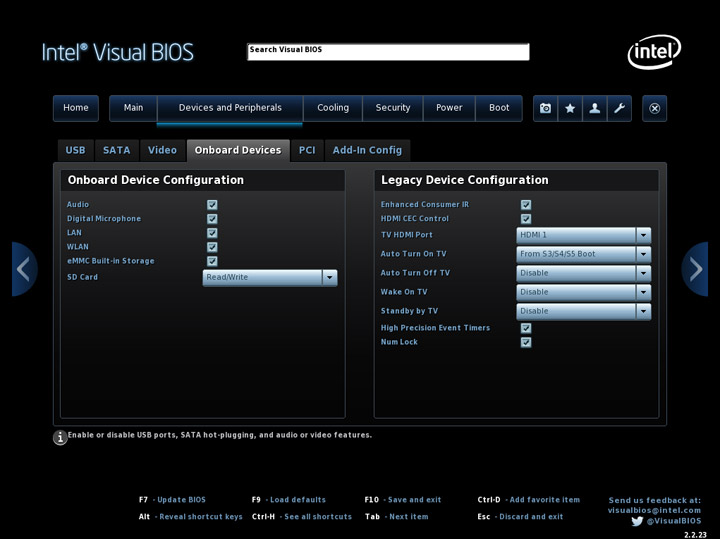

В разделе Main задаются дата и время, а подменю Devices and Peripherals, как следует из названия, отвечает за настройку многочисленных контроллеров периферийных устройств.

Intel NUC NUC6CAYSIntel NUC NUC6CAYSIntel NUC NUC6CAYSIntel NUC NUC6CAYSIntel NUC NUC6CAYS

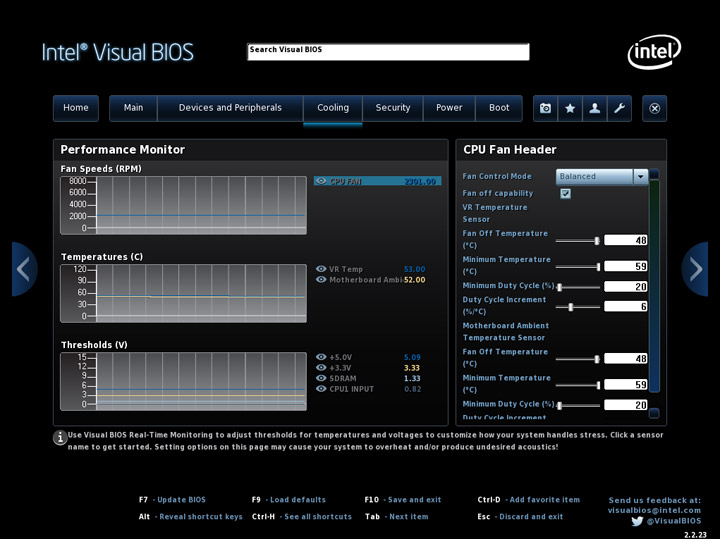

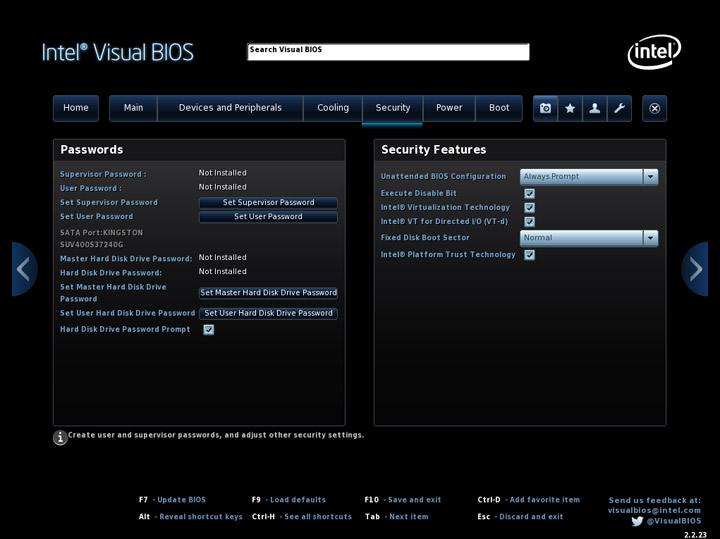

Вкладка Cooling служит для тонкой настройки режима работы системы охлаждения и контроля показаний аппаратного мониторинга, а раздел Security позволяет задать некоторые параметры безопасности.

Intel NUC NUC6CAYSIntel NUC NUC6CAYS

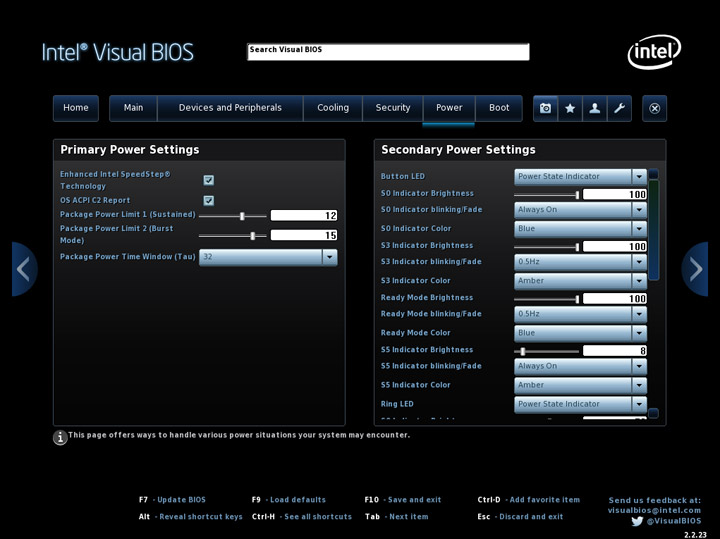

Подменю Power предназначено не только для управления быстродействием SoC, где среди прочего можно слегка расширить рамки тепловых пакетов, но и для конфигурации цветовой индикации кнопки включения в зависимости от режима работы.

Intel NUC NUC6CAYSIntel NUC NUC6CAYS

Таким образом, UEFI Setup системного блока NUC6CAYS обладает всеми необходимыми инструментами для тонкой настройки устройства, за исключением, пожалуй, полноценного разгона.
