Обзор и тестирование миниатюрного системного блока ASUS VivoMini UN45 на основе экономичной платформы Intel Braswell

Мы продолжаем знакомить вас с новинками линейки компактных энергоэффективных персональных компьютеров ASUS VivoMini. Рассмотренный недавно системный блок UN65 на базе Intel Skylake-U продемонстрировал отличный уровень быстродействия, обеспечивший ему уверенное преимущество над моделью предыдущего поколения, однако, достаточно высокая розничная стоимость новинки вызвала справедливые нарекания со стороны читателей. Сегодняшним гостем нашей лаборатории стал «младший брат» UN65 — VivoMini UN45, предлагаемый по гораздо более демократичной цене, которая достигается благодаря использованию экономичной платформы Intel Braswell. С этой однокристальной системой мы с вами познакомились еще в прошлом году на примере материнской платы ASUS N3050M-E. Уже тогда стало очевидным, что 14-нм SoC неплохо справляется с нетяжелой нагрузкой, как то: офисные задачи, проигрывание мультимедийного контента, а также работа с web-приложениями — идеальная сфера применения для таких компактных и энергоэффективных ПК, как ASUS VivoMini.

Если сравнивать новичка с решением прошлого поколения, то по ряду возможностей наблюдается значительны прогресс, тогда как некоторые характеристики UN42 выглядят более предпочтительными. Насколько удачно платформа Intel Braswell вписывается в концепцию линейки компактных ПК ASUS — мы с вами узнаем совсем скоро, а пока предлагаю изучить спецификации VivoMini UN45.

Комплект поставки

Подобно старшей модели, а также VivoMini предыдущего поколения UN45 поставляется в картонной упаковке средних размеров. Ее строгое оформление продиктовано заботой об окружающей среде: изображение нанесено чернилами на основе соевого масла, что облегчает вторичную переработку.

Коробка снабжена небольшой, но удобной ручкой для переноски, внутри нее помимо самого системного блока нашлось место для:

• руководства пользователя;
• инструкции по монтажу VivoMini UN45 на кронштейн VESA;
• брошюры с описанием условий гарантии;
• металлической пластины для установки устройства на кронштейн VESA;
• набора крепежных винтов;
• сетевого адаптера ADP-65DW (19 В, 3,42 А, 65 Вт).

Как видите, комплект поставки новичка ничем не отличается от старших модификаций, с другой стороны, и чрезвычайно разнообразным назвать его тоже нельзя…

Дизайн

Внешне ASUS VivoMini UN45 мало чем отличится от своих сородичей, корпус устройства выполнен из темного матового пластика, на верхней крышке видна текстура из концентрических кругов, а по центру распложен логотип производителя.

Снизу миниатюрного системного блока находятся резиновые ножки, вентиляционная решетка, гнезда для винтов крепления переходника VESA и стикер, на который нанесено наименование модели и другая служебная информация.

VivoMini UN45 очень компактный, размеры его корпуса составляют 131x131x42 мм, тогда как вес порядка 0,6 кг несколько превышает тот, который ожидаешь от «пластиковой коробочки», так как внутри устройства находится прочное металлическое шасси. На передней панели можно найти индикатор активности дисковой подсистемы и кнопку включения питания, которые при работе подсвечиваются неярким белым светом. Также здесь находится логотип Windows и надпись HDMI, последняя указывает на поддержку продуктом цифрового мультимедийного интерфейса высокой четкости, что, впрочем, в настоящее время не является большой редкостью.

С левой стороны корпуса находятся пара портов USB 3.0 c функцией быстрой зарядки Battery Charging 1.2 и аналоговый видеовыход D-Sub, наличие которого оценят обладатели недорогих мониторов, не имеющих цифрового интерфейса. На правой поверхности устройства распложено лишь только отверстие для замка Kensington.

Что касается задней панели VivoMini UN45, то помимо решетки для выброса нагретого воздуха от системы охлаждения там расположились:

• разъем для подключения сетевого адаптера;
• цифровой видеовыход HDMI;
• два порта USB 3.0;
• сетевая розетка RJ-45;
• комбинированный аудиоразъем 3,5-мм.

Если сравнивать новичка с UN42, то младший представитель линейки VivoMini предыдущего поколения был оснащен парой цифровых видеовыходов: DisplayPort и HDMI, но оба они поддерживали изображение лишь в разрешении Full HD, тогда как UN45 позволяет выводить картинку 4К.

Для доступа к внутренностям компактного системного блока необходимо отвернуть четыре винта, скрытых под аккуратными резиновыми заглушками. Большая часть корпуса занимает системная плата, на которой нашлось место для двух слотов SO-DIMM, разъема M.2 типа «М» и порта Mini PCI Express. Подсистема ОЗУ представлена парой модулей DDR3L Kingston ASU16D3LFS1KBG/2G емкостью по 2 ГБ каждый, функционирующих в двухканальном режиме на частоте 1600 МГц с таймингами 11-11-11-28-1Т. Таким образом, суммарный объем оперативной памяти у тестируемого устройства составляет 4 ГБ, тогда как максимально VivoMini UN45 можно оснастить 8 ГБ ОЗУ. Функции дискового накопителя выполняет SSD HFS032G34MNC-2200A производства SK Hynix, выполненный в формате М.2. Запоминающее устройство обладает объемом 32 ГБ, использует интерфейс SATA 6 Гбит/с и базируется на достаточно редком контроллере LAMD LM87800. Звуковая подсистема миниатюрного ПК ASUS основана на двухканальном HD-аудиокодеке Conexant CX20752, а за подключение к сети Gigabit Ethernet отвечает контроллер Realtek RTL8111GR. Разъем Mini PCI Express занят адаптером беспроводных сетей AzureVawe AW-CB161H, построенным на чипсете Realtek RTL8821AE, который обеспечивает поддержку стандартов Bluetooth V4.0 и Wi-Fi (802.11a/b/g/n+ac) с максимальной скоростью передачи 433 Мбит/с.

С обратной стороны материнской платы находится система охлаждения, в состав которой входит компактный алюминиевый радиатор и небольшая «турбина». Пристальное изучение данной СО дает понять, что вентилятор предназначен для выброса воздуха за пределы системного блока, тогда как радиатор работает, фактически, в пассивном режиме и охлаждаясь лишь слабым потоком, который создается за счет пониженного давления внутри корпуса.

Высота охладителя не превышает 10 мм, в месте контакта с кристаллом SoC, где основание заметно утолщается, можно видеть слой вязкой термопасты. Вентилятор KSB0405HB производства Delta Electronics с диаметром крыльчатки 40 мм поддерживает регулировку скорости вращения посредством ШИМ.

Как уже было сказано, в основе ASUS VivoMini UN45 лежит однокристальная система Intel Braswell, а именно ее четырехъядерная модификация Celeron N3150 в конструктивном исполнении FCBGA1170.

Эта SoC, изготовленная по 14-нм технологическому процессу, оснащена четырьмя вычислительными ядрами, функционирующими на частоте 1600 МГц, которые в моменты невысокой загрузки могут ускоряться до 2080 МГц. Каждое из ядер оснащено по 32 Кбайт и 24 Кбайт кэша 1-го уровня для хранения инструкций и данных соответственно, а паре таких ядер полагается общий кэш L2 объемом 1024 КБ. Поддерживаются SIMD-инструкций SSE4.1, SSE4.2 и аппаратное ускорение шифрования AES, тогда как набор инструкций AVX остаются прерогативой процессоров Intel Core. Помимо вычислительных ядер в составе Celeron N3150 имеется двухканальный контроллер оперативной память стандарта DDR3L, а подсистема ввода/вывода обеспечивает работу двух портов SATA 6 Гбит/с, пяти интерфейсов USB 3.0 и четырех линий PCI Express 2.0 для подключения карт расширения. Типичное энергопотребление однокристальной системы вписывается в TDP 6 Вт, что достигается не только благодаря использованию «тонкого» технологического процесса, но и работе технологии EIST, которая снижает частоту SoC в моменты простоя.

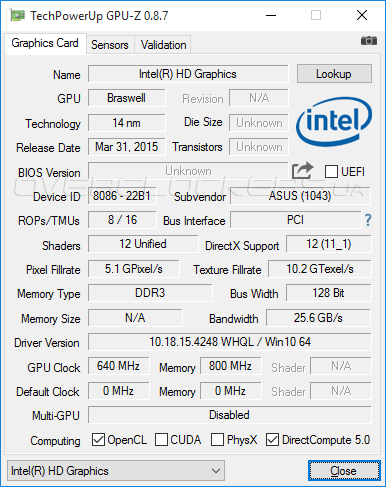

Помимо процессорных ядер полупроводниковый кристалл Celeron N3150 содержит графический ускоритель Intel HD Graphics, в его состав входят 12 исполнительных устройств с микроархитектурой 8-го поколения, которая используется в процессорах Haswell. Базовая тактовая частота видеоподсистемы составляет всего 320 МГц, максимальная — 640 МГц, тогда как реальная величина будет находится где-то между этими двумя значениями. Графический акселератор поддерживает API DirectX 11 и OpenGL 4.2, а также ускорение OpenCL для общих вычислений. Встроенный блок декодирования поддерживает аппаратное ускорения изображения с разрешением 4K в том числе в форматах H.264 и HEVC.

Таким образом, по части потенциала видеоподсистемы платформа Intel Braswell выглядит весьма многообещающе, а насколько — покажут практические тесты, к которым мы непременно перейдем после рассмотрения прошивки и комплектного ПО.

UEFI Setup

В основе прошивки VivoMini UN45 лежит микрокод UEFI разработки AMI, поверх которого работает фирменный графический интерфейс, хорошо знакомый нам из обзоров системных плат ASUS на базе чипсетов Intel 100-й серии. Одно из существенных отличий заключается в отсутствии EZ Mode. Стоит ли говорить, что упрощенный режим пришелся бы как нельзя кстати для компактного экономичного ПК, меню настройки которого и так не отличается разнообразием. Например, на вкладке Main можно получить сведения о версии управляющего микрокода, типе и режиме работы однокристальной системы, а также конфигурации ОЗУ. Здесь же выбирается язык отображения интерфейса, задаются дата, время и некоторые параметры безопасности.

Подраздел Advanced отвечает за конфигурирование SoC и немногочисленных дополнительных контроллеров.

Вкладка CPU Configuration, как следует из названия, отвечает за настройки процессора, таких как функция аппаратной виртуализации, технологии EIST и Turbo Boost. Здесь же отображается подробная информация об однокристальной системе.

Подменю SATA Configuration служит для управления дисковой подсистемой, а в подразделе Onboard Device Configuration пользователи могут задать режимы работы звукового адаптера и сетевых контроллеров.

Функции аппаратного мониторинга и управления системой охлаждения содержатся на вкладке Monitor. Здесь отображается температура SoC, скорость вращения единственного вентилятора, а также показания напряжений на процессорных ядрах и основных шинах питания. Здесь же находятся настройки опции CPU Q-Fan Conrol, которая отвечает за автоматическую регулировку оборотов крыльчатки охладителя.

Среди дополнительных возможностей прошивки миниатюрного системного блока ASUS следует отметить подпрограмму EZ Flash 3 для обновления управляющего микрокода, в том числе из сети Интернет, а также утилиту SPD Information, с помощью которой можно определить параметры по умолчанию для модулей ОЗУ.

Таким образом, прошивка VivoMini UN45 предлагает все необходимые инструменты для настройки системного блока, но, в то же время, UEFI Setup начисто лишено каких-бы то ни было возможностей повышения быстродействия.

Комплектное ПО

Розничные версии ASUS VivoMini UN45 могут иметь различные варианты комплектования программным обеспечением. Например, для корпоративных заказчиков будут доступны системные блоки с предустановленной Windows 10 Pro, которую можно официально «даунгрейдить» до Windows 7 Professional. Прибывшее в нашу тестовую лабораторию устройство оказался оснащенным лицензионной Windows 10 Home 64-бит.

Выбор 64-битной версии позволяет, с одной стороны, задействовать все 4 ГБ ОЗУ, которыми располагает VivoMini UN45, но с другой — 32-битная версия занимает заметно меньше места, что особенно актуально в условиях ограниченного объема дискового пространства, доступного пользователю. Форматированная емкость накопителя составляет 29,8 ГБ, из которых около 600 МБ отведено для загрузчика и раздела восстановления. Операционная система, пакет необходимых драйверов и минимальный набор предустановленного ПО занимают 13,6 ГБ, так что пользователям приходится довольствоваться скромными по современным меркам 15,6 ГБ, которых едва ли хватает для комфортной работы.

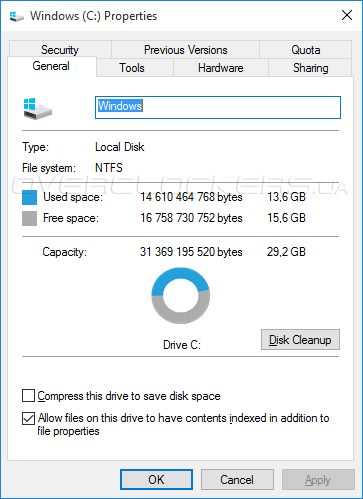

Частично положение можно исправить, подключив к VivoMini внешний накопитель с интерфейсом USB 3.0, либо установив флэш-карту стандарта SDXC. При наличии быстрого подключения к сети Интернет есть смысл воспользоваться облачным хранилищем ASUS WebStorage, которое бесплатно предлагает 100 ГБ дискового пространства сроком на один год, или одним из многочисленных сервисов хранения данных, в том числе фирменным Microsoft OneDrive.

Что касается предустановленного ПО, то помимо драйверов пользователи получают в свое распоряжение trial-версию архиватора WinZip, офисный пакет Microsoft Office 365 c пробным периодом на 30 дней, а также большой набора фирменных утилит ASUS, в том числе приложение Business Manager, объединяющее отдельные функциональные модули в едином интерфейсе.

Подпрограмма «Питание» служит для выбора режимов быстродействия и снижения энергопотребления.

Модуль «Обновить», как следует из названия, предназначен для поддержания в актуальном состоянии версий драйверов и управляющего микрокода, для которых возможна загрузка обновлений из сети Интернет.

Утилита «Безопасность» с помощью опции PC Cleanup позволяет удалить временные файлы, тем самым освободив свободное место на SSD, функция ASUS Secure Delete помогает гарантированно уничтожить данные, а подпрограмма USB Lock предназначен для блокировки портов USB.

В составе Business Manager имеется программный модуль «Резервное копирование и восстановление», которая позволяет создать аварийный носитель для восстановления системы данных после сбоя.

Наконец, с помощью сервисной утилиты MyLogo пользователи имеют возможность загрузить свое изображения для загрузчика UEFI, а в подпрограмме System Information — просмотреть сведения о конфигурации аппаратного обеспечения.

Помимо Business Manager вместе с VivoMini UN45 поставляются фирменные программные продукты ASUS: Media Streamer, предназначенный для потокового вещания по сети, а также Remote GO!, который служит для удаленного управления мультимедийными функциями ПК и обмена файлами с мобильными устройствами. Таким образом, набор программного обеспечения, которым оснащается устройство, можно охарактеризовать как достаточный.

Тестовый стенд

Уровень быстродействия ASUS VivoMini UN45 был сопоставлен с результатами оценки продуктивности модели предыдущего поколения VivoMini UN42, а в качестве эталона выступил VivoMini UN62. Технические характеристики всех трех участников тестирования приведены в следующей таблице:

Как видно из таблицы, оба соперника новичка оснащены центральными процессорами Intel на базе микроархитектуры Haswell, причем, в UN42 используется относительно медленный двухъядерный Celeron 2957U с тактовой частотой 1,4 ГГц, тогда как UN62 располагает куда более серьезным CPU — Core i3-4030U. Формально, Celeron N3150 смотрится на их фоне не так и плохо: у него самая высокая частота — до 2,08 ГГц в турбо режиме, и четыре ядра, правда, эти ядра не слишком производительны, зато, однокристальная система Braswell самая экономичная. Здесь следует заметить, что VivoMini UN42 было решено дооснастить вторым модулей DDR3 на 2 GB, таким образом доведя объем ОЗУ до 4 ГБ, что ставит его в равные условия по сравнению с двумя другими конкурсантами.

Как и вовремя тестов VivoMini UN65 было принято решение не вмешиваться в настройки операционной системы и прошивки и не проводить оптимизации, направленные на повышение продуктивности. Это позволило оценить именно тот уровень быстродействия, который получат пользователи в реальных условиях эксплуатации. Ниже перечислен набор программных продуктов, который использовался во время тестов производительности:

• AIDA64 5.60.3700 (Cache&Memory Benchmark);
• Futuremark PCMark 8 v2.5.419;
• Microsoft Office 2013;
• WebXPRT 2015 (Google Chrome 48.0.2564.97 64-bit);
• Adobe Photoshop CC 14.2.1;
• WinRAR 5.21;
• x265 HD Benchmark 0.1.14;
• Futuremark 3DMark v1.5.915;
• Counter Strike: Global Offensive;
• DotA 2;
• World of Tanks.

Результаты тестирования

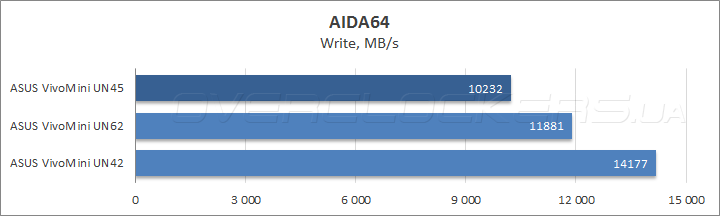

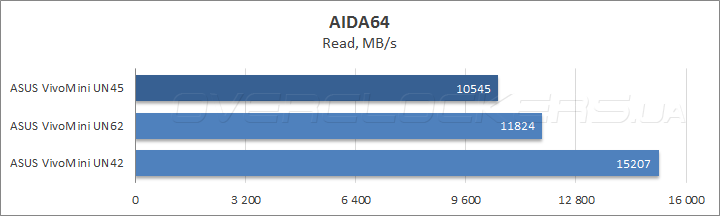

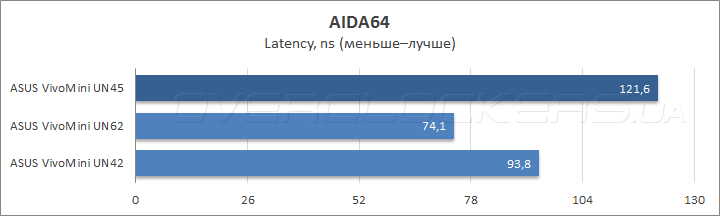

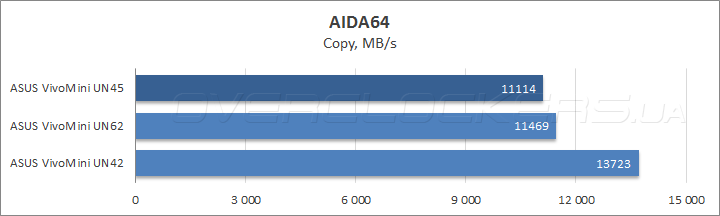

Прежде чем приступить к оценке производительности в приложениях были проведены измерения пропускной способности ОЗУ в AIDA64 Cache&Memory Benchmark. Судя по его результатам контроллер памяти, которым оснащаются однокристальные системы Intel Braswell, не слишком быстр. При работе с парой модулей ОЗУ наблюдается заметное отставание от Intel Haswell, который функционирует в одноканальном режиме, не говоря уже про двухканальный. Как следствие, невысокая пропускная способность оперативной памяти может негативно отразится на быстродействии в приложениях, интенсивно использующих графическую подсистему.

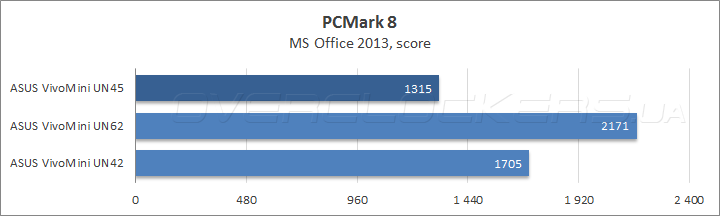

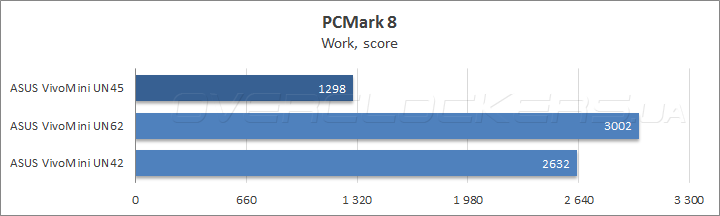

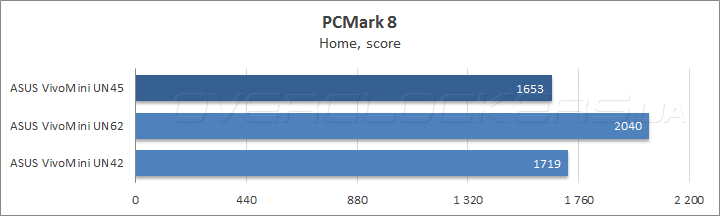

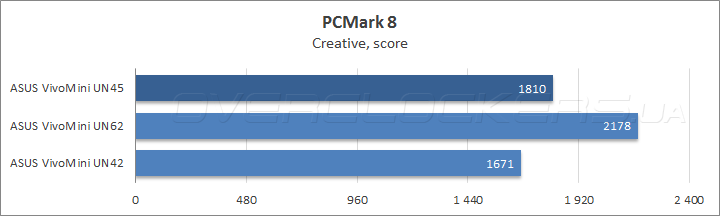

Результаты тестирования в бенчмарке Futuremark PCMark 8, который позволяет определить общий уровень быстродействия при выполнении повседневных задач, получились неоднозначными. С одной стороны, в сценариях Home и Creative победил VivoMini UN45, а разница с более производительным UN62 на базе Core i3-4030U оказалась в пределах 20–23%. В то же время, в подтесте Work новичок продемонстрировал удручающе низкий результат, а при оценке скорости работы офисного пакета MS Office 2013 система на базе Celeron N3150 проиграла младшему из Haswell почти 30%. Таким образом, однокристальная система Intel Braswell неплохо справилась с развлекательными и мультимедийными задачами, тогда как вычислительная нагрузка в офисных приложениях ей далась куда тяжелее.

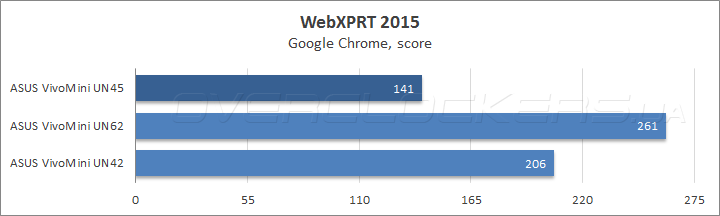

При оценке уровня быстродействия в онлайн-приложениях, которое проводилось путем запуска бенчмарка WebXPRT 2015 в браузере Google Chrome, VivoMini UN45 вновь ощутимо отстал от соперников. Проигрыш системе на базе Celeron 2957U лишь чуть не дотянул до 50%, а разница с VivoMini UN62, в основе которого лежит Core i3-4030U, достиг 85%. На практике это проявлялось в замедленной прорисовке тяжелых веб-страниц.

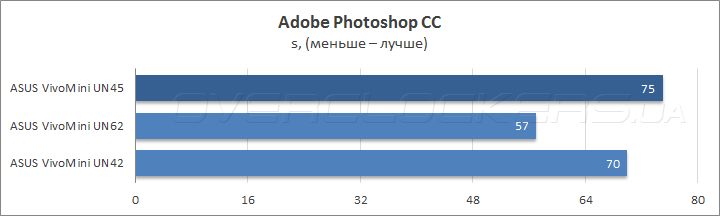

При обработке изображений в графическом редакторе Adobe Photoshop CC UN45 и UN42 показали довольно близкие результаты за небольшим преимуществом последнего, тогда как гораздо более дорогой VivoMini UN62 оказался вне досягаемости.

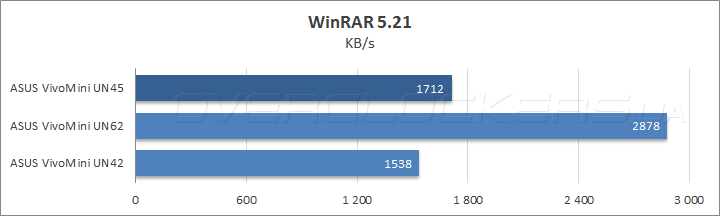

Весьма неплохо проявила себя SoC Intel Baswell во встроенном в архиватор WinRAR бенчмарке. Четыре ядра и самая высокая среди участников тактовая частота вывели VivoMini UN45 на второе место, причем, преимущество в быстродействии над UN42 достигло 10%.

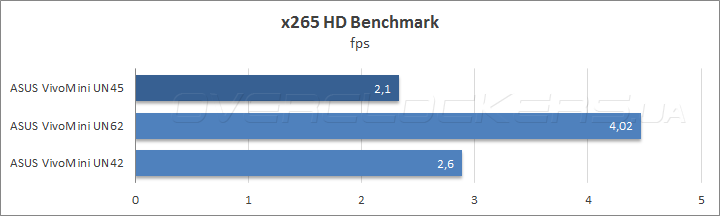

Производительность при сжатии видео с помощью кодека HEVC явно не относится к сильным сторонам микроархитектуры Intel Braswell, во всяком случае, в x265 HD Benchmark новичок вновь оказался на последнем месте.

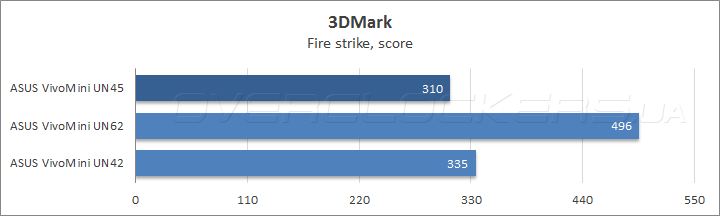

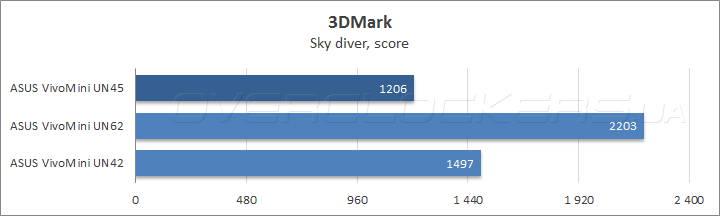

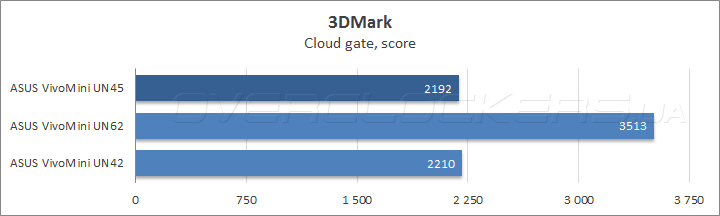

Прежде чем приступить к измерению fps в играх был проведен ряд тестов в популярном графическом бенчмарке Futuremark 3DMark. Судя по результатам VivoMini UN45 на базе однокристальной системы Celeron N3150 несущественно уступает UN42, тогда как преимущество системного блока на основе Core i3-4030U полностью оправдывает его более высокую стоимость. Очевидно, улучшений, проведенных в графической подсистеме Intel Braswell, все еще недостаточно для успешной конкуренции даже с самыми медленными из Haswell.

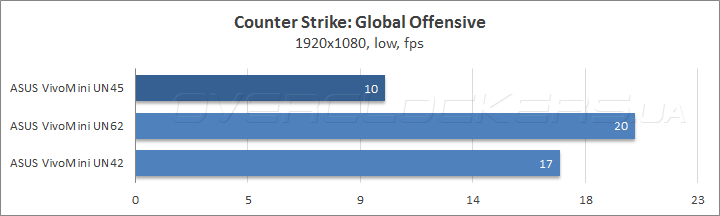

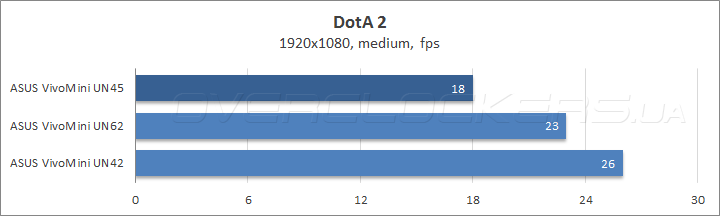

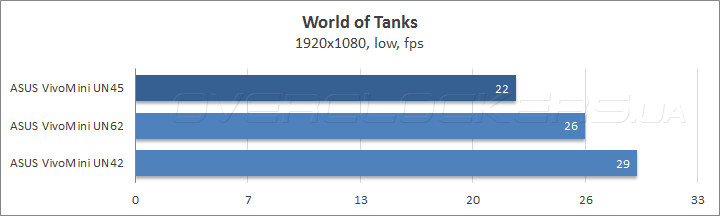

К сожалению, даже с такими нетребовательными онлайн играми, как Counter Strike: Global Offensive, Dota 2 и World of Tanks в разрешении 1080р и невысоких настройках качества изображения герой сегодняшнего обзора не справился и даже снижение разрешения до 720р не обеспечивало сколь-нибудь приемлемого геймплея. VivoMini UN42, особенно с парой модулей ОЗУ, работающих в двухканальном режиме, наоборот, выглядит куда увереннее, хотя, и его тоже нельзя назвать игровым решением.

Быстродействие дисковой подсистемы

Для оценки быстродействия дисковой подсистемы оценки использовалось приложение AS SSD Benchmark версии 1.8.5636.

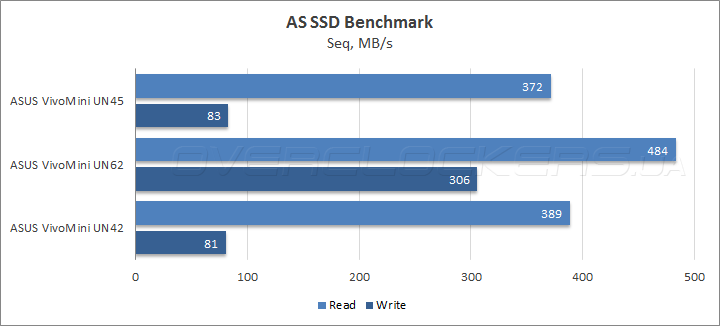

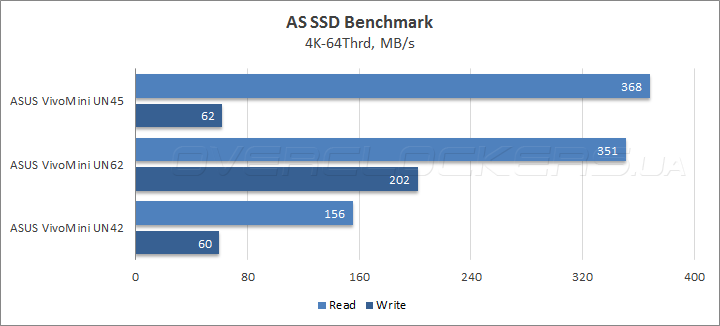

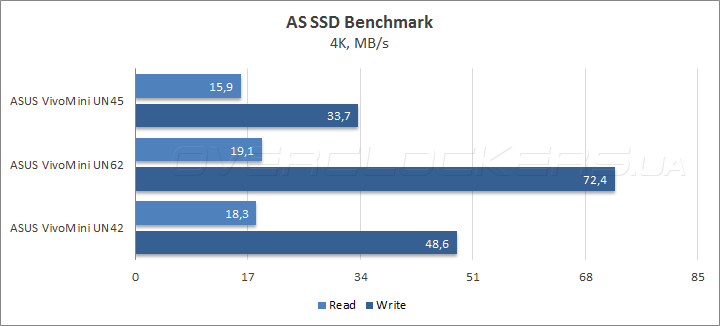

Результаты измерения дают понять, что установленный в ASUS VivoMini UN45 твердотельный накопитель не отличается особым проворством. То, что он уступил SSD, которым оснащается UN62, не вызвало удивления, но то, что запоминающее устройство оказалось даже медленнее флэш-драйва, установленного в продукт предыдущего поколения — стало настоящей неожиданность. Впрочем, на отзывчивость системы это мало повлияло, системный блок на базе Intel Braswell и так не демонстрировал молниеносного отклика и часто задумывался при одновременном запуске нескольких приложений.

Нагрев и уровень шума

Для оценки эффективности системы охлаждения использовалась утилита System Stability Test из состава AIDA64. Выбор обусловлен тем, что данный тест позволяет одновременно нагрузить и вычислительную, и графическую подсистемы, а также предлагает удобные средства мониторинга. К сожалению, сомнения в эффективности охладителя, которые закрались во время знакомства с внутренним устройством VivoMini UN45, подтвердились. При максимальной нагрузке температура однокристальной системы быстро достигла критической отметки в 90° C, после чего включился режим пропуска тактов, снижающий и без того невысокую производительность.

Как показали измерения уровня шума, проведенные с применением помощью прибора UNI-T UT352 в помещении, где фоновый шум не превышал 34 дБ(А), при высокой нагрузке миниатюрный системный блок издавал около 37,5 дБ(А), тогда как в простое VivoMini UN45 оставался практическим бесшумным — максимум, который зафиксировал прибор, составил 34,5 дБ(А). Иными словами, система охлаждения новичка оказалась почти такой же громкой, как и у других VivoMini, но заметно уступила им в эффективности.

Энергопотребление

Для оценки энергопотребления системных блоков «от розетки» использовалось устройство Basetech Cost Control 3000, которое позволило измерить среднее энергопотребление при простое, а также пиковые значения потребляемой мощности при прохождении стресс-теста из состава AIDA64.

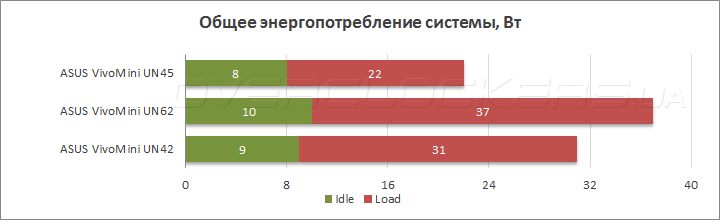

Результаты в простое у всех трех участников получились на примерно одном уровне, видимо, достигнут предел эффективности комплектного блока питания ADP-65DW либо предел точности измерения нашего ваттметра. Зато, при нагрузке энергопотребление участников выстроилось в четком соответствии с их уровнями быстродействия: новичок оказался на 15 Вт и 11 Вт экономичнее чем ASUS VivoMini UN62 и UN42 соответственно.

Выводы

Если при сравнении системных блоков ASUS VivoMini UN62 и UN65 наблюдалось ощутимое преимущество новой модели, то в случае с новичком и моделью предыдущего поколения не все однозначно. С одной стороны, VivoMini UN45 оснащен вдвое большим объемом ОЗУ, поддерживает вывод изображения в разрешении 4К и демонстрирует заметно меньшее энергопотребление, тогда как с другой стороны, VivoMini UN42 предлгает больший уровень быстродействия и располагает намного более эффективной системой охлаждения. Общим слабым местом обоих экономичных ПК является скромный объем дискового накопителя, который составляет всего 32 ГБ.

В итоге, по совокупности характеристик ASUS VivoMini UN45 складывается видение сферы его применения, а именно: использование в качестве основы для цифрового киоска, информационного табло или домашнего центра мультимедийных развлечений. Этому способствует как низкое энергопотребление, так и поддержка декодирования видео в разрешении 4К для большинства популярных форматов. В то же время, для более ресурсоёмких задача, в том числе нетребовательных игр, лучше подойдет VivoMini UN42, который, к тому же, обойдется немного дешевле даже с учетом его дооснащения вторым модулем ОЗУ — около $320, тогда как для новичка в рассмотренной выше конфигурации установлена рекомендованная стоимость 340 долларов.
