Обзор и тестирование твердотельного накопителя Team MP34 M.2 PCIe SSD объемом 512 Гбайт

Появление в 2018-ом году контроллера Phison PS5012-E12 ознаменовало собой новую веху в развитии твердотельных накопителей. Производители получили возможность развернуть на его базе выпуск высокоскоростных, и относительно недорогих устройств. Одним из типичных представителей таких устройств является Team MP34 M.2 PCIe SSD емкостью 512 Гбайт, который будет изучен в данном обзоре.

Team MP34 M.2 PCIe SSD 512GB

Линейка накопителей Team MP34 M.2 PCIe SSD выполнена в формате M.2 2280 и поддерживает один из самых быстрых на сегодня интерфейсов передачи данных (в настольном сегменте) PCI Express 3.0 x4 по стандарту NVMe 1.3. В ассортименте есть три модели объемом в 256 и 512 Гбайт, а также на 1 Тбайт. Все продукты обеспечены трехлетней гарантией и бесплатной технической поддержкой от производителя.

Название Team MP34 M.2 PCIe SSD 256GB Team MP34 M.2 PCIe SSD 512GB Team MP34 M.2 PCIe SSD 1TB
Сайт производителя teamgroupinc.com
Ёмкость, Гбайт 256 512 1024
Скорость последовательного чтения, Мбайт/с 2700 3000 3000
Скорость последовательной записи, Мбайт/с 850 1700 2600
Максимальная скорость случайного чтения (блоки по 4 Кбайт), IOPS 190K 190K 180K
Максимальная скорость случайной записи (блоки по 4 Кбайт), IOPS 160K 160K 160K
Контроллер Phison PS5012-E12-27
Тип памяти 3D TLC
Суммарное число записываемых байтов (TBW), Тбайт 380 800 1660
Среднее время наработки на отказ (MTBF) 1 800 000 часов
Устойчивость к действию вибрации 80~2000 Гц / 20G
Устойчивость к ударной нагрузке 1500G / 0,5 мс
Рабочий диапазон температур, °C 0 – 65
Допустимая влажность 90% при температуре до 40 °C
Интерфейс подключения PCI Express 3.0 x4 (NVMe 1.3)
Форм-фактор M.2 2280
Габариты: ДхШхВ, мм 80 x 22 x 3,8
Масса, г 16
Стоимость, $ 42 80 160

Team MP34 M.2 PCIe SSD 512GB

Накопитель поставляется в розничную продажу в небольшой картонной упаковке с прозрачной пластиковой формой внутри, через которую отлично видно содержимое. Вся техническая информация и короткое пособие по установке есть на обратной стороне коробки. Дополнительной комплектации нет.

Team MP34 M.2 PCIe SSD 512GBTeam MP34 M.2 PCIe SSD 512GB

Габариты устройства составляют 80х22х2 мм при массе 6,5 грамм, хотя в официальных спецификациях указаны другие значения. Чтобы рассмотреть распаянные на нем элементы, придется снять гарантийную наклейку. А точнее — даже две.

Team MP34 M.2 PCIe SSD 512GB

За работу системной логики отвечает микросхема контроллера Phison PS5012-E12-27, изготовленного TSMC по 28-нм техпроцессу. Он имеет два ядра на базе ARM-архитектуры и работает по восьмиканальной схеме с пропускной способностью в 667 Мбайт/с на каждый из каналов. Поддерживается алгоритм коррекции ошибок RAID ECC и шифрование AES-256.

Team MP34 M.2 PCIe SSD 512GB

В качестве оперативной памяти используется энергозависимый чип DDR3L Nanya 1824 NT5CC128M16JR-EK, объемом 128 МБ и частотой 1866 МГц.

Team MP34 M.2 PCIe SSD 512GB

Долговременная флеш-память представлена двумя 64-уровневыми 19-нм чипами 3D TLC производства Toshiba TCBBG55A1V, объемом по 256 Гбайт каждая.

Team MP34 M.2 PCIe SSD 512GB

Обратная сторона печатной платы оказалась пустой.

Team MP34 M.2 PCIe SSD 512GB

Никаких проблем с монтажом накопителя на его посадочное место у нас не возникло. Аккуратная планка на материнской плате выглядит существенно лучше, чем отдельный накопитель, с тянущимися от него силовыми и сигнальными кабелями.

Team MP34 M.2 PCIe SSD 512GB

Ну что же, приступим к тестам.

Тестовый стенд

Тестирование накопителя Team MP34 M.2 PCIe SSD 512GB проводилось на системе в следующей конфигурации:

  • процессор: Core i5-9600K (3,7@4,6 ГГц, 1,260 В);
  • кулер: Noctua NH-U12A;
  • материнская плата: ASUS Prime Z390-A (Intel Z390);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
  • системный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • операционная система: Microsoft Windows 10 64-bit.

В качестве системного диска использовался твердотельный накопитель GoodRAM C100 Series 120GB, подключенный к каналу SATA 6Gb/s. Файл подкачки и режим гибернации на время тестов были отключены. Оперативная память работала в режиме 2133 МГц с задержками 15-15-14-36-2T. На SSD накопителе штатными средствами MS Windows 10 64-bit был создан логический раздел с файловой системой NTFS и стандартными настройками кластера, занимающий все доступное дисковое пространство. Для измерения производительности использовались следующие программы:

  • ATTO Disk Benchmark v4.00.0f2;
  • CrystalDiskMark 6.0.2 x64;
  • AS SSD Benchmark 2.0.6821.41776;
  • Anvil's Storage Utilities 1.1.0 (2014-January-1);
  • AIDA64 Engineer 5.99.4900.

Результаты тестирования

ATTO Disk Benchmark

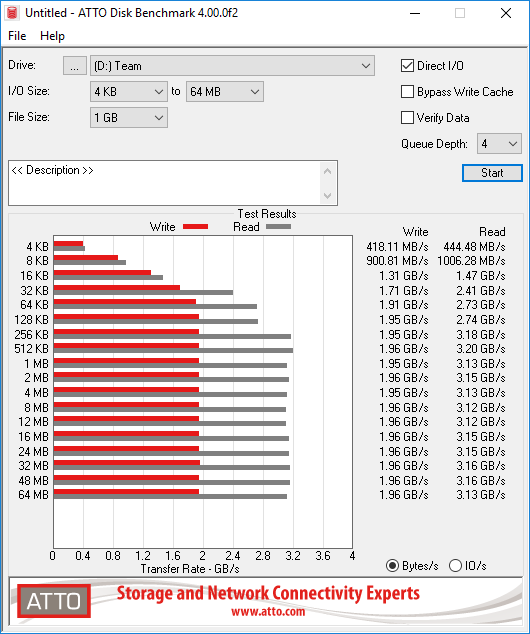

Судя по данному тесту, скорость записи накопителя стабилизируется на отметке в 1,9 Гбайт/с при работе с блоками крупнее 64 Кбайт, а скорость чтения становится максимальной при считывании блоков больше, чем 256 Кбайт и составляет 3,1 Гбайт/с. Результаты выглядят впечатляюще.

Team MP34 M.2 PCIe SSD 512GB

Сравнение возможностей дисков с интерфейсами SATA 3.0 и PCIe 3.0 — это не совсем корректно, но других накопителей, проверенных на этой же конфигурации системы, у нас не было. В общем, выглядит все следующим образом.

Team MP34 M.2 PCIe SSD 512GB

Team MP34 M.2 PCIe SSD 512GB

CrystalDiskMark

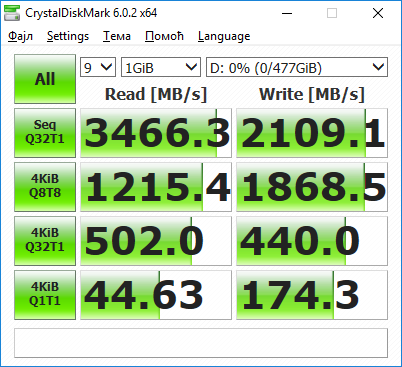

В этом бенчмарке накопителей были проведены тесты с мелкими и крупными объемами информации — в 1 Гбайт и в 16 Гбайт. Для начала рассмотрим результаты при меньшем объеме задачи. Максимальные скорости линейного записи/считывания составили 2109 на 3466 Мбайт/с, а при случайном доступе к мелким файлам в один поток — 44 на 174 Мбайт/с.

Team MP34 M.2 PCIe SSD 512GB

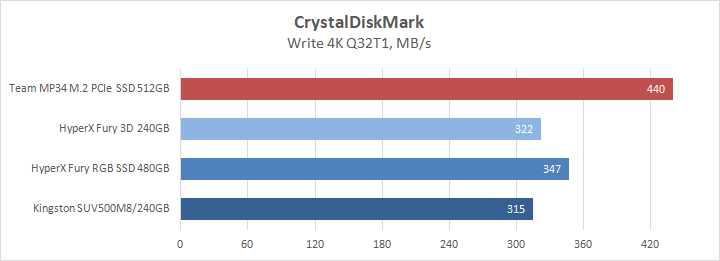

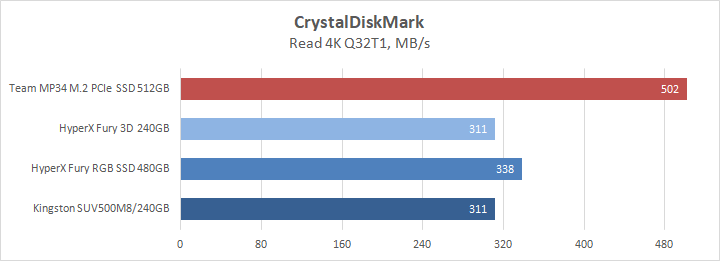

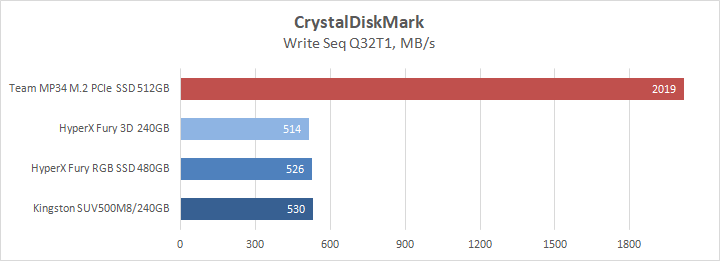

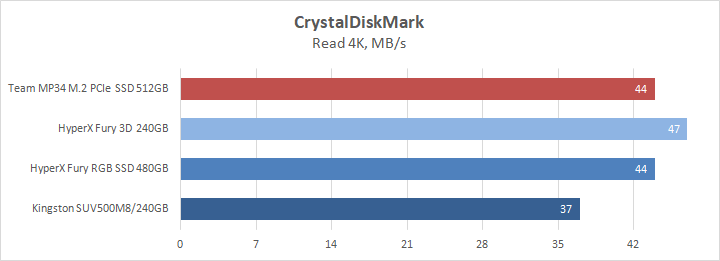

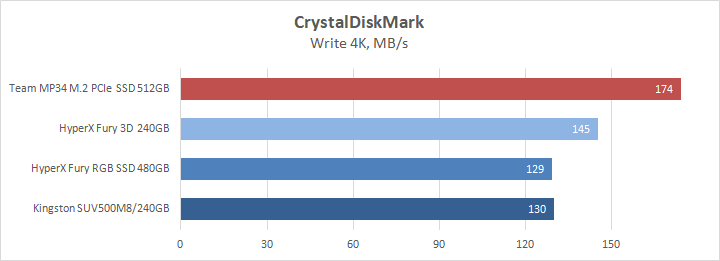

Накопитель Team MP34 имеет абсолютное преимущество в скоростях линейной записи и чтения. При работе с маленькими блоками его превосходство сохраняется, но уже выглядит не так убедительно — не в 4–6 раз, а всего лишь на 30%. А при случайном доступе небольшое отличие наблюдается лишь по скорости записи.

Team MP34 M.2 PCIe SSD 512GB

Team MP34 M.2 PCIe SSD 512GB

Team MP34 M.2 PCIe SSD 512GB

Team MP34 M.2 PCIe SSD 512GB

Team MP34 M.2 PCIe SSD 512GB

Team MP34 M.2 PCIe SSD 512GB

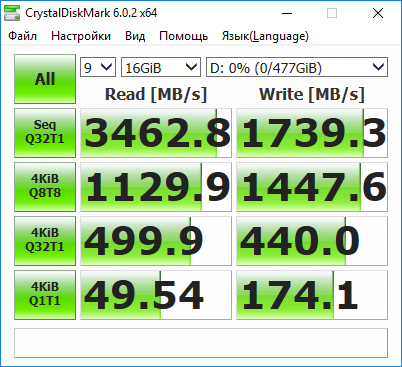

При объеме задачи в 16 Гбайт наблюдается небольшая просадка в скоростях линейной записи и чтения. Что же до мелких блоков по 4 Кбайта и скоростей случайного доступа, то там изменений фактически нет и это очень хорошо.

Team MP34 M.2 PCIe SSD 512GB

AS SSD Benchmark

AS SSD обычно фиксирует значения скорости меньшие, чем CrystalDiskMark. Скорости линейной записи и чтения он считывает, как 1984 и 2978 Мбайт/с соответственно, при работе с файлами размером в 1 Гбайт.

Team MP34 M.2 PCIe SSD 512GBTeam MP34 M.2 PCIe SSD 512GB

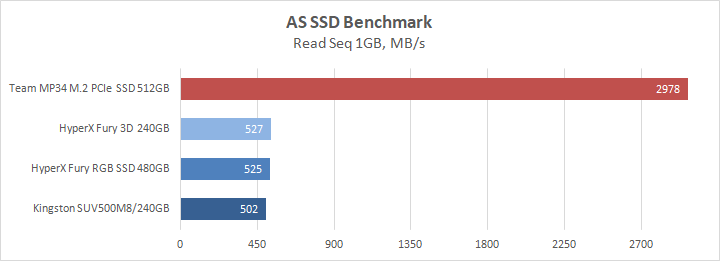

И все равно мы видим ожидаемое преимущество NVMe-интерфейса в шесть раз по скорости линейного чтения и в четыре раза по скорости линейной записи.

Team MP34 M.2 PCIe SSD 512GB

Team MP34 M.2 PCIe SSD 512GB

При увеличении объема задачи до 10 Гбайт данный тест не видит разницы в скоростях линейного чтения и записи, а это значит, что буфер памяти нормально справляется со своей задачей. Однако, стоит обратить внимание на существенно возросшее время доступа при записи — с 0,020 мс до 0,268 мс. Да и скорость работы с мелкими блоками информации просаживается очень и очень заметно, хотя при случайном доступе все относительно неплохо. Что это, особенность работы контроллера?

Team MP34 M.2 PCIe SSD 512GBTeam MP34 M.2 PCIe SSD 512GB

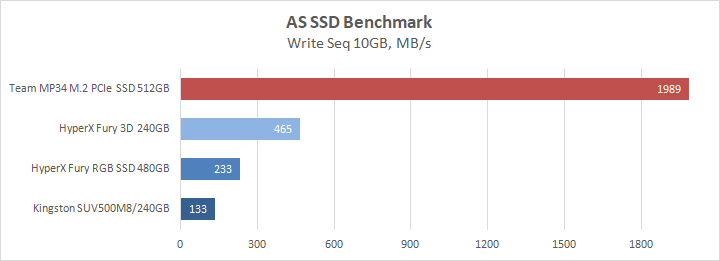

Большие объемы информации не представляют собой проблемы для Team MP34. А вот наборы мелких файлов его озадачивают, как видно из показателей, приведенных выше.

Team MP34 M.2 PCIe SSD 512GB

Team MP34 M.2 PCIe SSD 512GB

Встроенный в AS SSD Benchmark тест скорости копирования типичных для программ, игр или медиа-вариантов файлов указывает на то, что данный накопитель великолепно справляется с объемными файлами, но наборы мелких файлов замедляют его приблизительно вдвое.

Team MP34 M.2 PCIe SSD 512GBTeam MP34 M.2 PCIe SSD 512GB

Anvil's Storage Utilities

Данная утилита в целом подтверждает наблюдения и выводы из предыдущих тестов. С ее точки зрения, накопитель не имеет проблем с линейными скоростями чтения и записи крупных файлов, а так же показывает стабильный результат при случайном доступе к информации. Но работа с мелкими файлами в данной утилите выглядит удручающе — скорости их записи просаживаются в четыре раза и приблизительно во столько же возрастает время доступа к ячейкам. Хотя, с другой стороны, всем бы такие просадки, ведь минимальный порог скорости записи все равно не опускается меньше 500 Мбайт/с.

Team MP34 M.2 PCIe SSD 512GBTeam MP34 M.2 PCIe SSD 512GB

Проведенный в AIDA64 тест линейной записи показывает интересную картину. Буфер памяти работает рывками, быстро переполняясь, затем кратковременно опорожняется, после чего снова происходит переполнение. В результате этих «импульсных» колебаний скорость записи стабилизируется в среднем на отметке в 600 Мбайт/с. Именно такие показатели увидит пользователь при попытке копирования больших объемов информации.

Team MP34 M.2 PCIe SSD 512GB

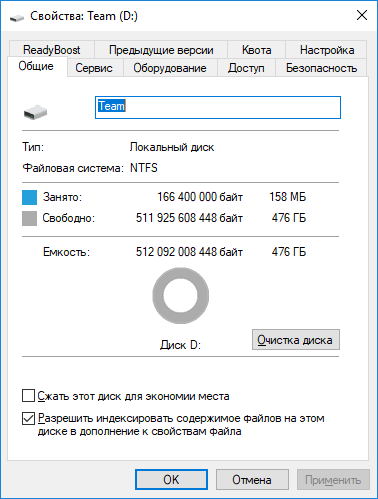

После форматирования для работы пользователю будет доступно 476 Гбайтов свободного пространства.

Team MP34 M.2 PCIe SSD 512GB

Температура

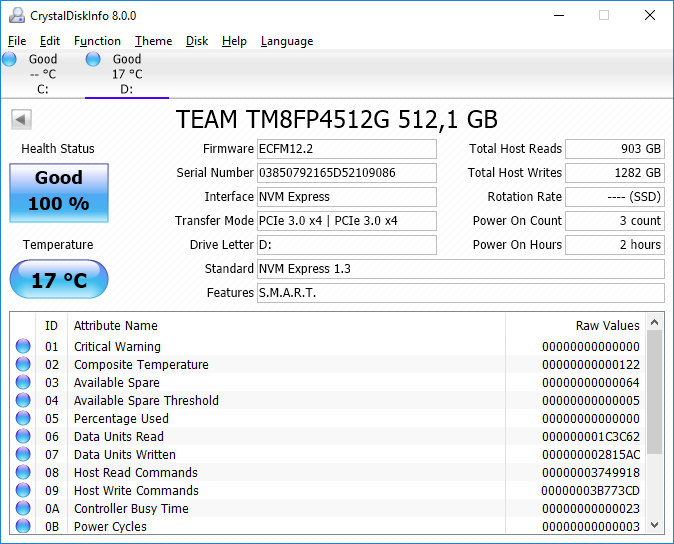

Показатели температуры были сняты при помощи CrystalDiskInfo 8.0.0 и HWMonitor 1.39. Однако, собственный датчик накопителя, вероятно, откалиброван не совсем правильно, потому дополнительно мы воспользовались пирометром. На открытом стенде без прямого обдува SSD поддерживает рабочую температуру в нагрузке в 40 и 60 градусов при операциях чтения и записи соответственно. При длительной и тяжелой работе контроллер может разогреваться почти до 80 градусов Цельсия. На месте будущих пользователей данного устройства, я бы аккуратно снял с него гарантийные наклейки и приклеил на их место приличный радиатор.

Team MP34 M.2 PCIe SSD 512GB

Выводы

Накопитель Team MP34 M.2 PCIe SSD 512GB — это весьма интересное и выгодное приобретение с точки зрения соотношения цены, объема и скорости. Использование контроллера Phison E12 позволило сделать данное устройство достаточно быстрым и недорогим. Более того, Team MP34 сравнялся в цене с обычными SSD такого же объема на базе значительно более медленного интерфейса SATA 3.0. Что же до надежности, то она обеспечивается трехлетней гарантией, а выработать ресурс накопителя в этот срок вряд ли получится даже в сценариях самого интенсивного использования.

Из явных недостатков у этого накопителя можно отметить склонность к сильному нагреву в нагрузке. Высокие рабочие температуры требуют радиатора охлаждения, установке которого отнюдь не способствует место расположения гарантийных наклеек. Кроме того, встроенный температурный сенсор откалиброван неправильно.

К производительности накопителя существенных претензий нет. Он показывает великолепные результаты в скорости линейного чтения и записи, но просаживается при работе с большими объемами мелких файлов в записи, сохраняя при этом приемлемые скорости при случайном доступе. Возможно, это особенности работы данного контроллера. А может быть дело в небольшом размере буфера памяти.

Team MP34 M.2 PCIe SSD 512GB является достойным внимания предложением, если требуется быстрый, недорогой и емкий NVMe SSD для домашней/игровой или рабочей системы, при условии, что у покупателя нет предубеждений по отношению к данному бренду.
