Сегодня у нас на тесте блок питания MSI MEG Ai1600T PCIE5 мощностью 1600 Вт и с сертификатом 80 PLUS Titanium, и на данный момент он является флагманской моделью линейки MEG. Блок стандарта ATX 3.1 с возможностью питания двух видеокарт PCIe 5.1 до 600 Вт на один кабель. Производитель обещает высокое качество компонентов серверного класса, 100% японских конденсаторов, тихий и надежный вентилятор, цифровую систему управления питанием и синхронизацию с программным обеспечением MSI Gaming Intelligence.
MSI MEG Ai1600T PCIE5
| Производитель | MSI |
|---|---|
| Модель | MEG Ai1600T PCIE5 |
| Мощность, Вт | 1600 |
| Сертификат энергоэффективности | 80 PLUS Titanium (80 PLUS / Cybenetics / PPLP) |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульный |
| Мощность канала +12V, Вт (А) | 1599,96 (133,3) |
| Мощность канала +5V, Вт (А) | 110 (22) |
| Мощность канала +3,3V, Вт (А) | 72.6 (22) |
| Комбинированная мощность +3,5V и +5V, Вт | 120 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100–240 |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 135х135х25 |
| Тип подшипника | Double Ball Bearing |
| Количество кабелей/разъемов для CPU | 2/2x EPS12V (4+4) |
| Количество кабелей/разъемов для PCIe 5.0 | 2/1 (16) |
| Количество кабелей/разъемов для PCI‑E | 7/9x (6+2) |
| Количество кабелей/разъемов для SATA | 2/8 |
| Количество кабелей/разъемов для IDE | 2/8 |
| Количество кабелей/разъемов для FDD | – |
| Защиты | OCP / OTP / OPP / SCP / OVP / UVP / SIP / NLO |
| Размеры (ШхВхГ), мм | 150х86х190 |
| Гарантия, мес | 120 |
| Стоимость, грн | 30 899 |

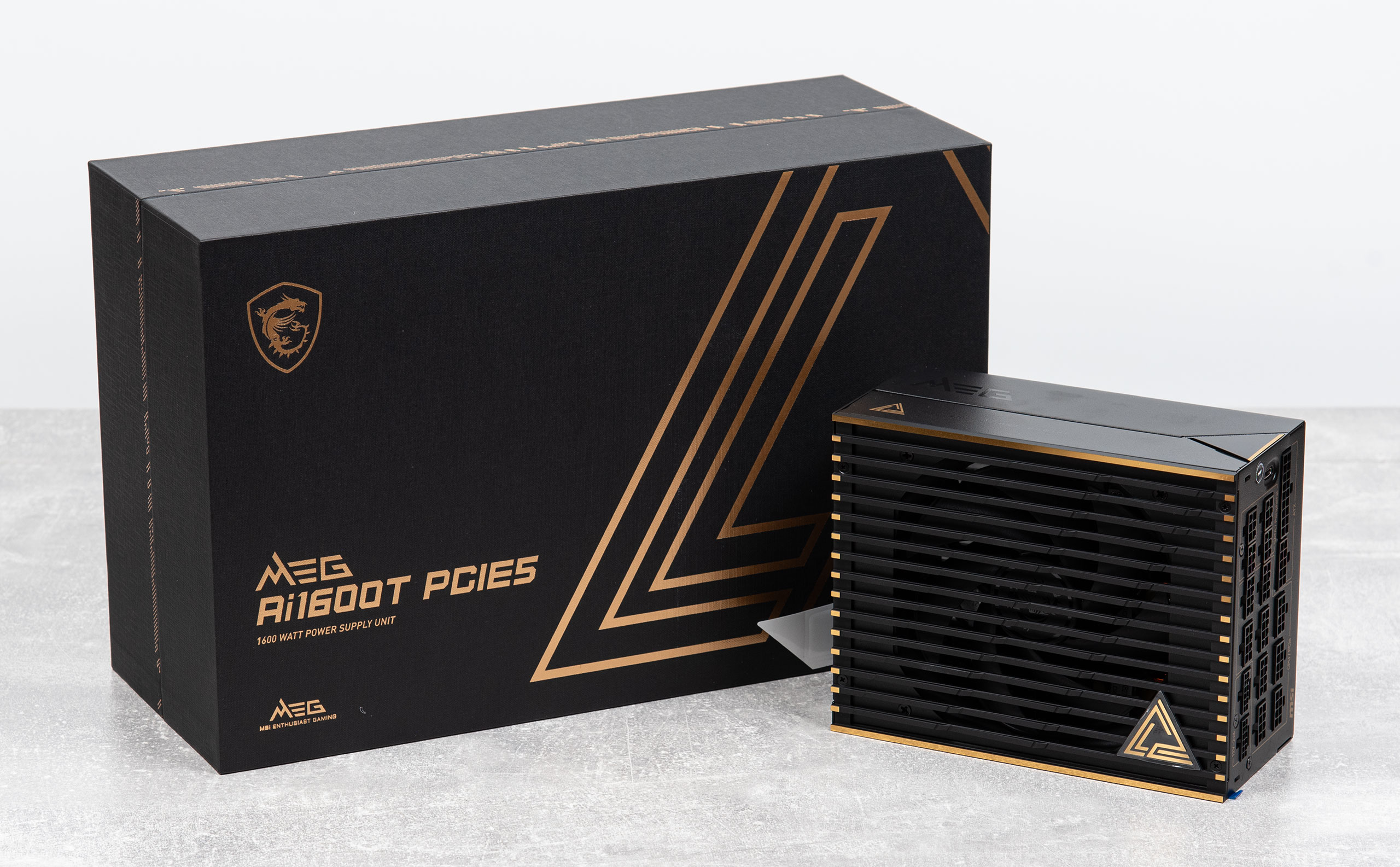

Блок питания поставляется в большой черной коробке со строгим дизайном, на верхней грани которой указано название устройства и нарисован логотип серии MEG, выполненные золотистой краской. Вся необходимая информация о характеристиках блока сделана на отдельном кожухе-обвертке из картона.

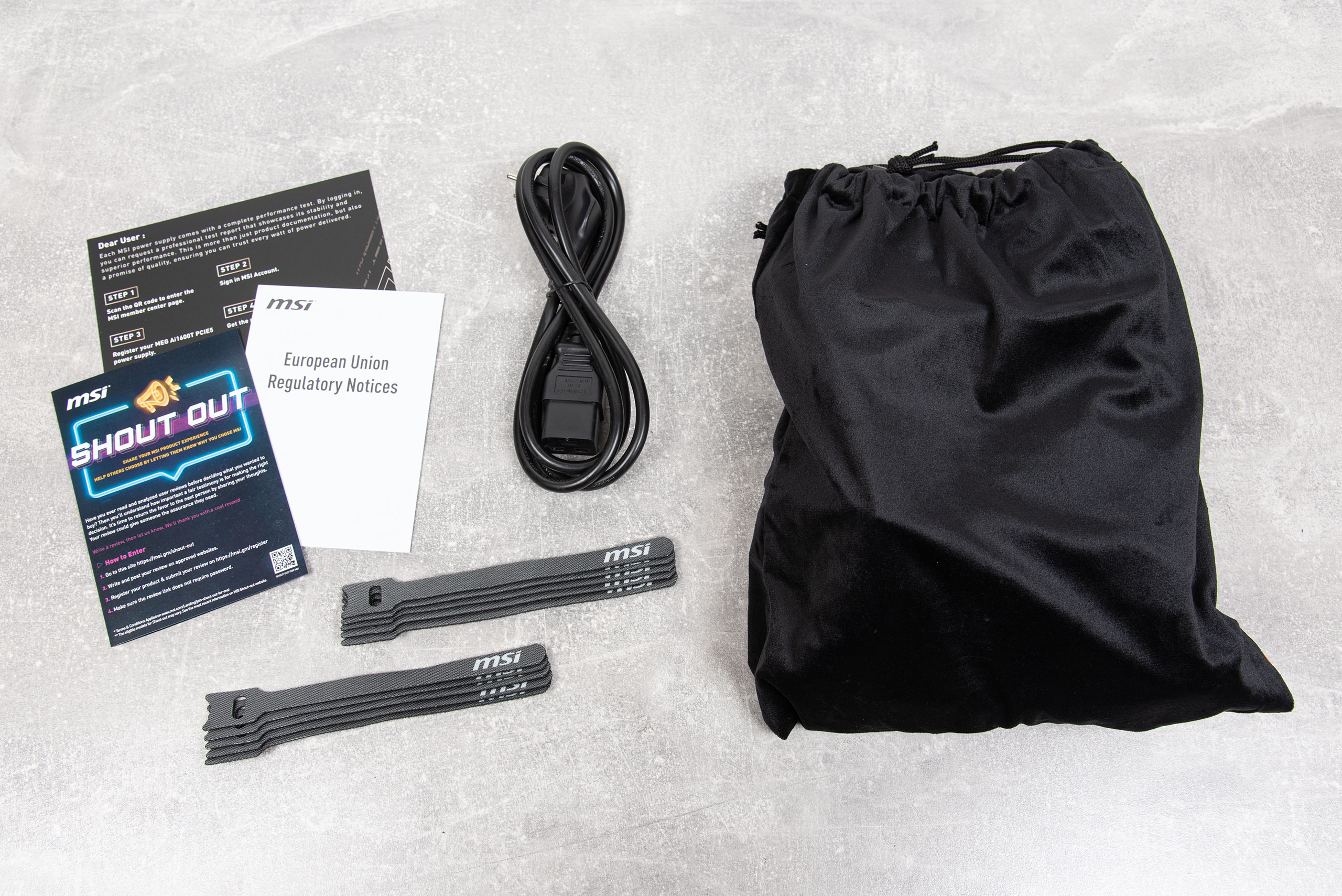

В комплект поставки входит сетевой кабель, модульные провода в отдельном чехле, комплект винтов крепления, тканевые стяжки для проводов и инструкция.
Блок питания с модульными кабелями, их количество и длина следующие:
- один для питания материнской платы (60 см);
- два с одним 8‑контактным (4+4) разъемом для питания процессора (75 см);
- два 12VHPWR с одним 16-контактным разъемом для питания видеокарты PCIe 5.1 600 Вт (60 см);
- пять с одним 8‑контактным (6+2) разъемом для питания видеокарты PCI‑E (60 см);
- два с двумя 8‑контактными (6+2) разъемами для питания видеокарты PCI‑E (60+15 см);
- два с четырьмя разъемами для питания SATA-устройств (50+15+15+15 см);
- два с четырьмя разъемами для питания IDE-устройств (50+15+15+15 см);
- кабель USB‑С — JUSB (9 pin) для синхронизации с приложением MSI Gaming Intelligence (60 см).
Силовые модульные кабели выполнены из проводов в индивидуальной тканевой оплетке черного цвета, кабели питания SATA и IDE выполнены в виде черных шлейфов. Кабели 12VHPWR имеют двухцветные 16-контактные разъемы, что дает возможно визуально определять, насколько надежно установлен коннектор в видеокарту, чтобы не было перегрева из-за плохого контакта.
Блок может подключаться к системе через порт USB‑С для синхронизации с приложением MSI Gaming Intelligence, что дает возможность управлять оборотами вентилятора, подсветкой, отслеживать температуру, напряжение и мощность по выходным линиям устройства.
Корпус выполнен из стали и окрашен черной порошковой краской.

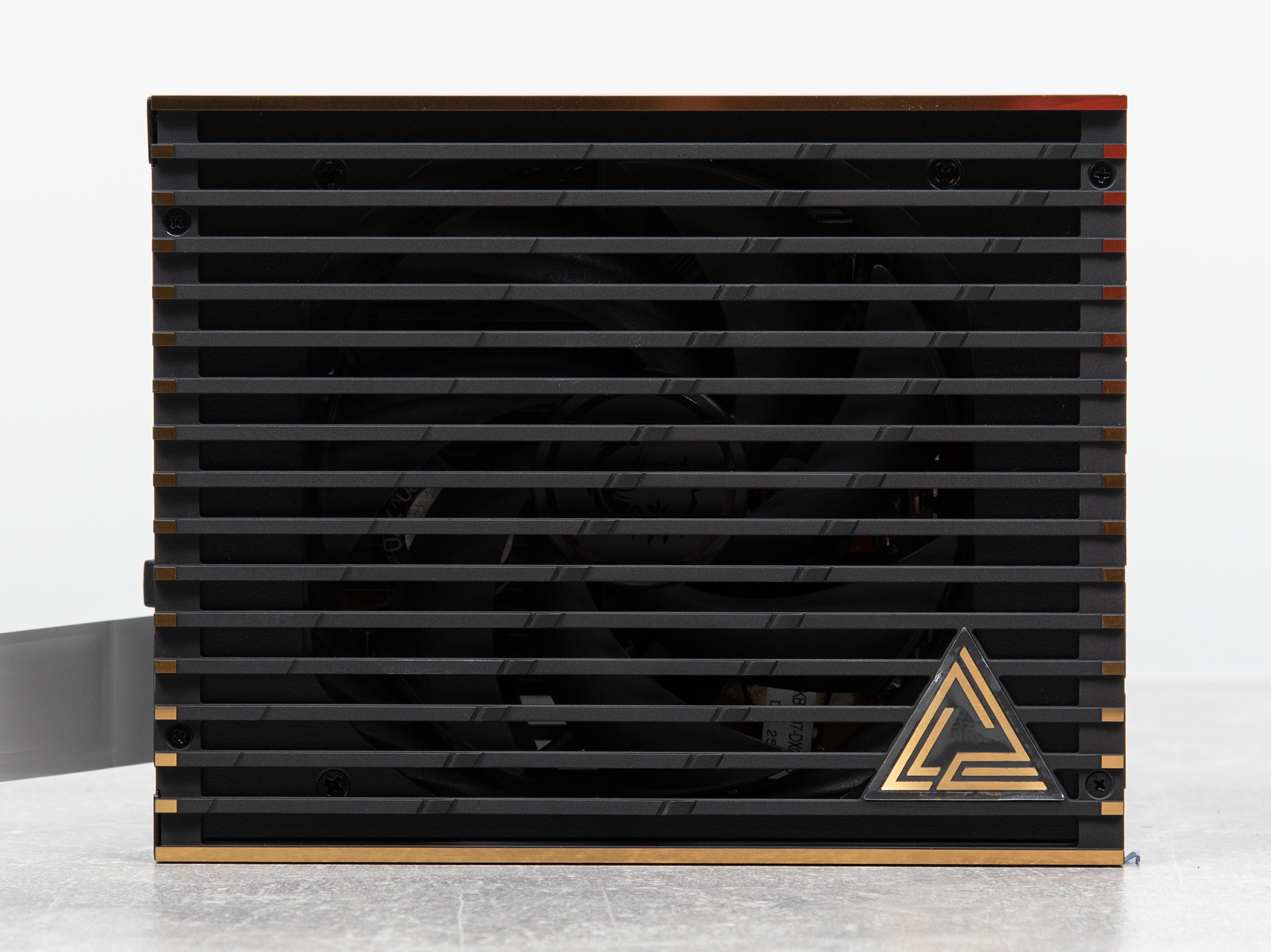

Решётка вентилятора, фрезерованная с алюминия, также черного цвета с золотистыми декоративными элементами.
На одной боковой грани установлена панель с подсветкой, а на верхней грани наклейка с техническими характеристиками устройства.
Блок стандарта АТХ 3.1 и может выдавать 240% от номинальной мощности на протяжении 100 μS. Он имеет активный корректор коэффициента мощности с широким диапазоном входного напряжения (100–240 В), мостовой резонансный LLC-преобразователь по линии +12 В с синхронным выпрямителем и DC/DC-преобразователи для линий +5 В и +3,3 В, а также цифровую систему управления питанием.
На основной плате распаян фильтр импульсных помех второго порядка, часть компонентов фильтра размещены на сетевом разъеме питания. Входной дроссель закрыт экраном от высокочастотной части устройства для уменьшения уровня ВЧ-пульсаций, генерируемых блоком в сеть. Входной высоковольтный выпрямитель синхронный, состоит из одной обычной диодной сборки и четырех транзисторов IMW65R048M1H (99 А, 650 В, 48 мОм), основанных на карбиде кремния (SiC) и установленных на небольшом радиаторе. На радиатор побольше закреплены транзисторы и диоды APFC, их тип рассмотреть не удалось. Возможно, там тоже установлены IMW65R048M1H, потому что производитель заявлял применение SiC-транзисторов в корректоре.
В корректоре коэффициента мощности установлена два массивных дросселя, каждый работает с отдельным транзистором и диодом, которые коммутируются со сдвигом фаз для уменьшения уровня пульсаций. Управляет корректором высоко-интегрированный цифровой контроллер питания UCD3138A, установленный на отдельной небольшой плате.

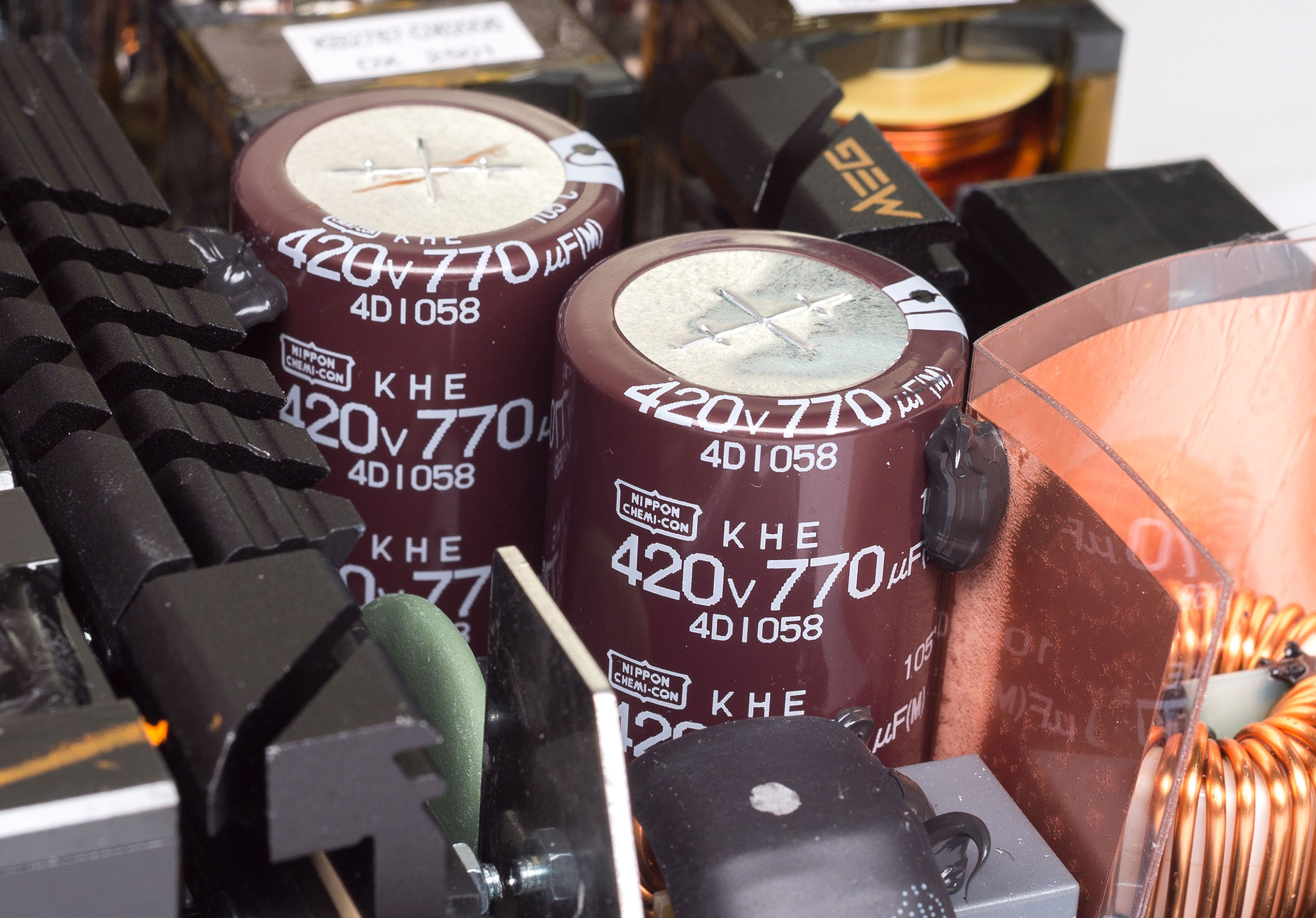

Высоковольтный фильтр выполнен на паре электролитических конденсаторов емкостью 770 мкФ и рабочим напряжением 420 В на 105 °C производства Nippon Chemi Con. Общая емкость фильтра составляет 1540 мкФ.
По линии +12 В установлен мостовой резонансный LLC-преобразователь, его компоновка как у некоторых серверных блоков: преобразователь нагружен на два силовых трансформатора, с одним резонансным дросселем и конденсатором, при этом трансформаторы работаю параллельно на одну линию +12 В. Управляет силовым преобразователем и синхронными выпрямителями линии +12 В цифровой контроллер UCD3138A, который установлен на отдельной плате рядом с аналогичным контролером APFC. Высоковольтные силовые транзисторы управляются через два изолированных драйвера NSi6602BD, четыре высоковольтных силовых транзистора AOTF29S50 (29 А, 500 В, 0,15 Ом) установлены на отдельном небольшом радиаторе.
У каждого силового трансформатора установлен отдельный синхронный выпрямитель, транзисторы которого накрыты пластинами-радиаторами, их тип рассмотреть не удалось. Часть тепла от транзисторов выпрямителя отводится через плату на корпус блока через термопрокладку. Выходное напряжение линии +12 В фильтруют пять полимерных конденсатора емкостью 820 мкФ на 16 В и пять электролитических конденсатора емкостью 4700 мкФ на 16 В с рабочей температурой 105°C производства Nippon Chemi Con.
Для дополнительной фильтрации линии +12 В на плате подключения модульных кабелей установлены еще батарея полимерных конденсаторов: пять емкостью 470 мкФ и тринадцать емкостью 270 мкФ на 16 В и 105°C производства Nippon Chemi Con. На этой плате установлен ARM-контролер с маркировкой M032LD2AE — он управляет оборотами вентилятора, подсветкой, измеряет температуру, выходные напряжения и токи по всем выходным линиям блока и может синхронизировать эти данные с фирменным ПО от MSI.

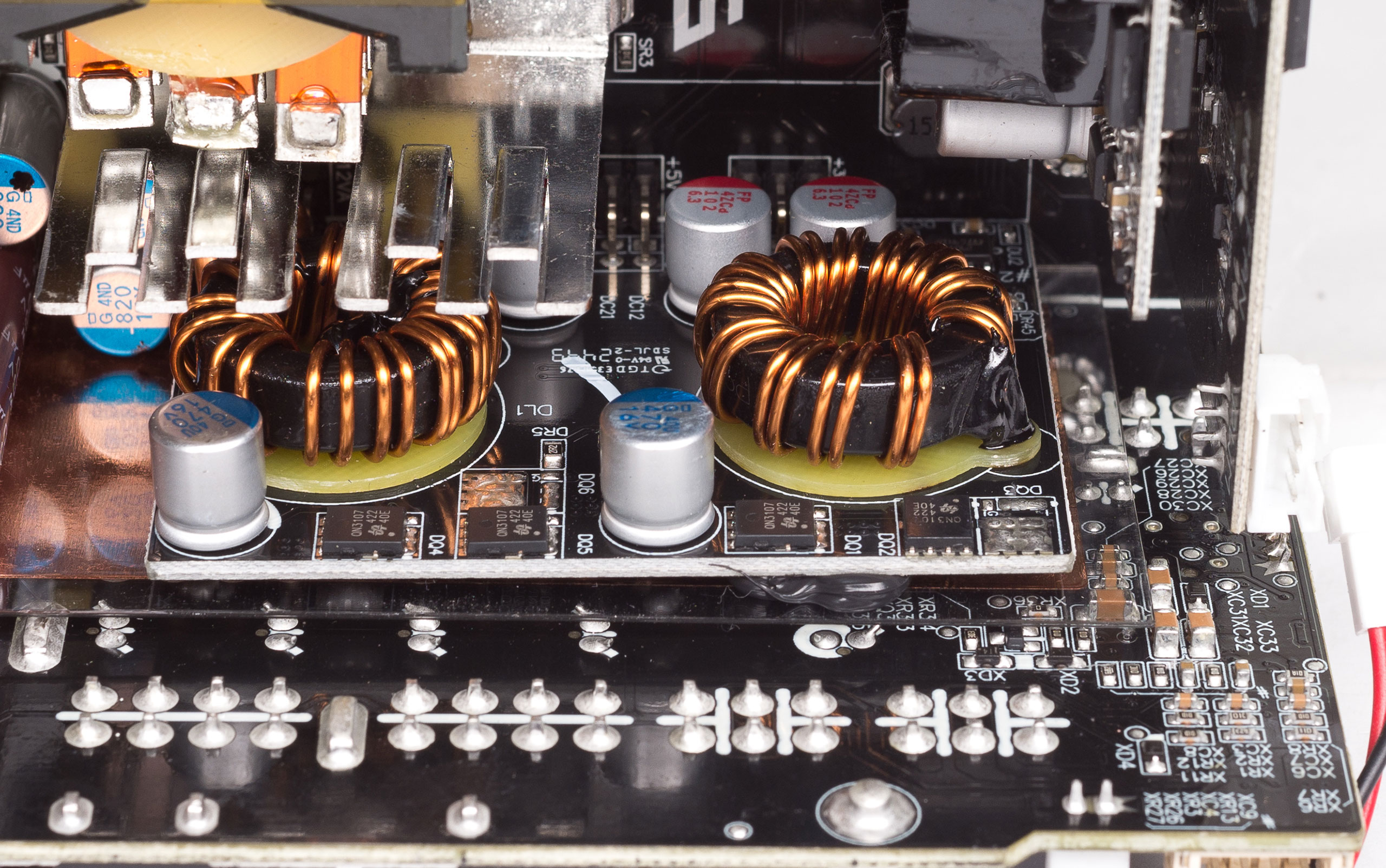

За питание линий +3,3 В и +5 В отвечает понижающий DC/DC-преобразователь, собранный на отдельной плате, тип контролера рассмотреть не удалось. Там же установлено четыре транзистора QN3107M6N (110 А, 30 В, 2,6 мОм).

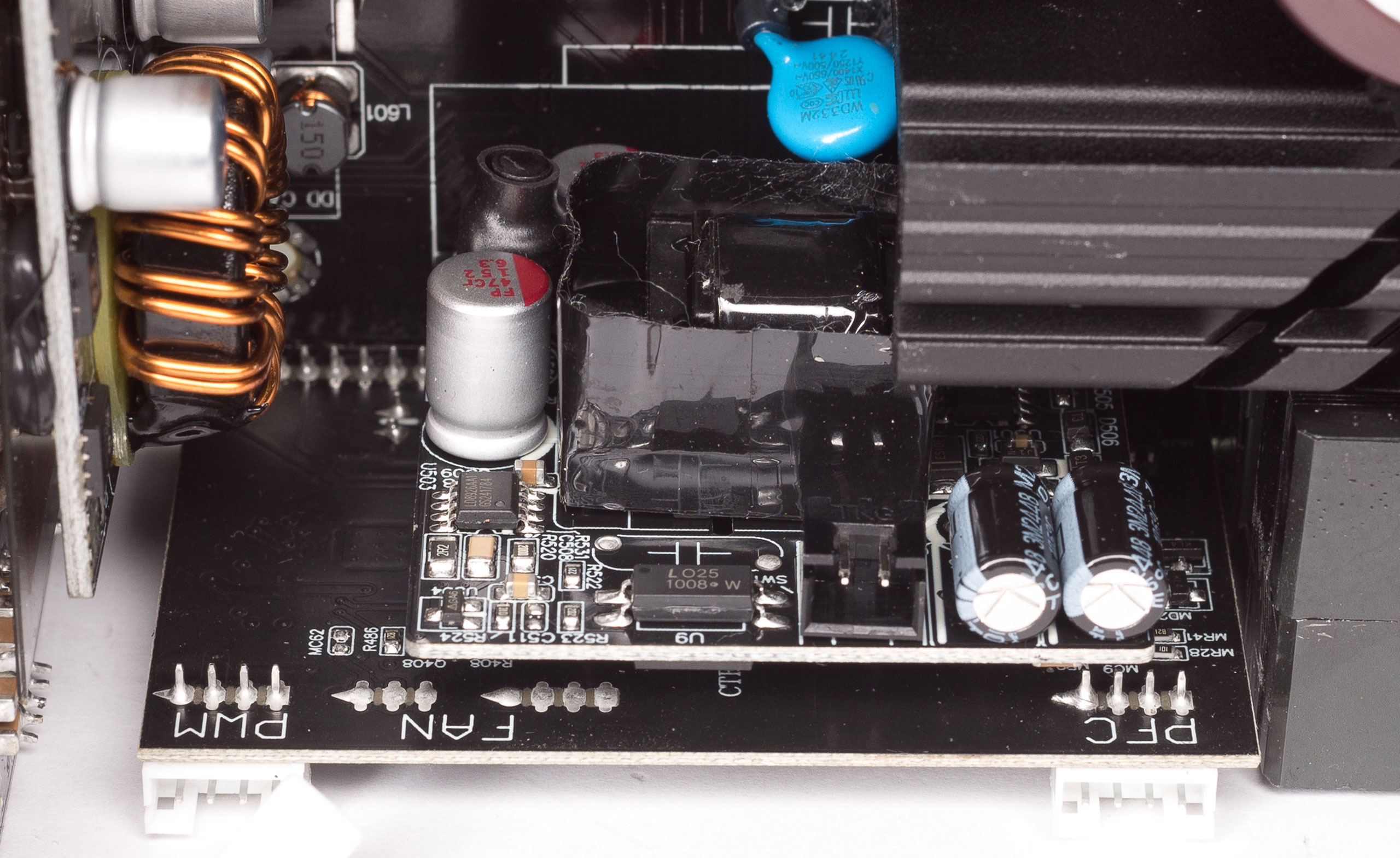

Преобразователь дежурного питание выполнен на отдельной небольшой плате, тип контролера рассмотреть не удалось. На выходе установлен синхронный выпрямитель LD8926AA1, в обвязке присутствуют конденсаторы от Rubycon.

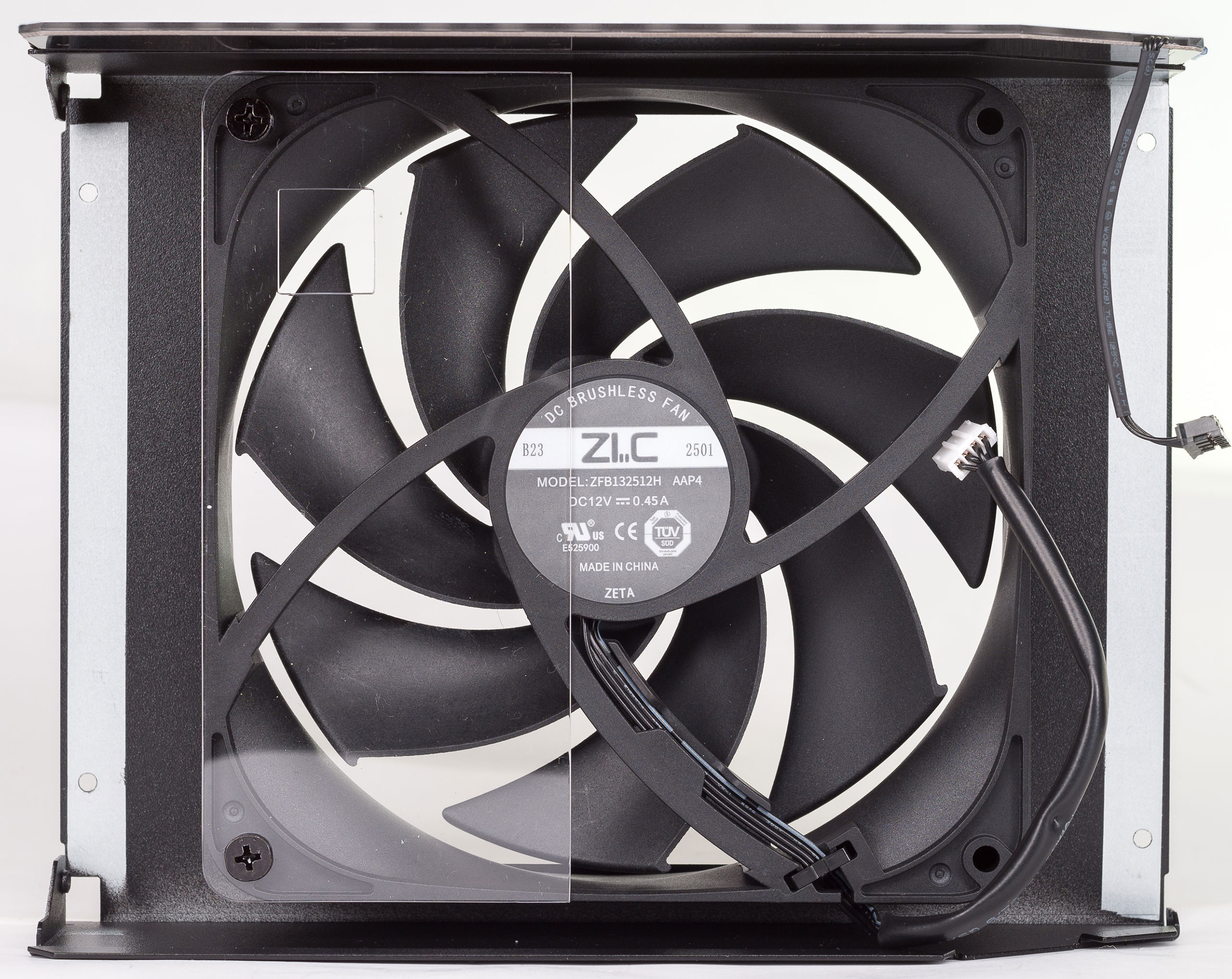

За охлаждение блока отвечает вентилятор с маркировкой ZFB132512H (12 В, 0,45 А) и размерами 135x135х25 мм, с двойным шариковым подшипником и 4‑контактным подключением. Управление вентилятором интеллектуальное, есть полупассивный режим работы, активируется отдельной кнопкой Zero Fan. В тихом режиме, до 50% мощности блока, вентилятор отключен, с ростом нагрузки вентилятор запускается и плавно увеличивает обороты пропорционально нагрузке. Также возможно управление оборотами вентилятора через приложение MSI Gaming Intelligence при подключении блока к материнской плате.

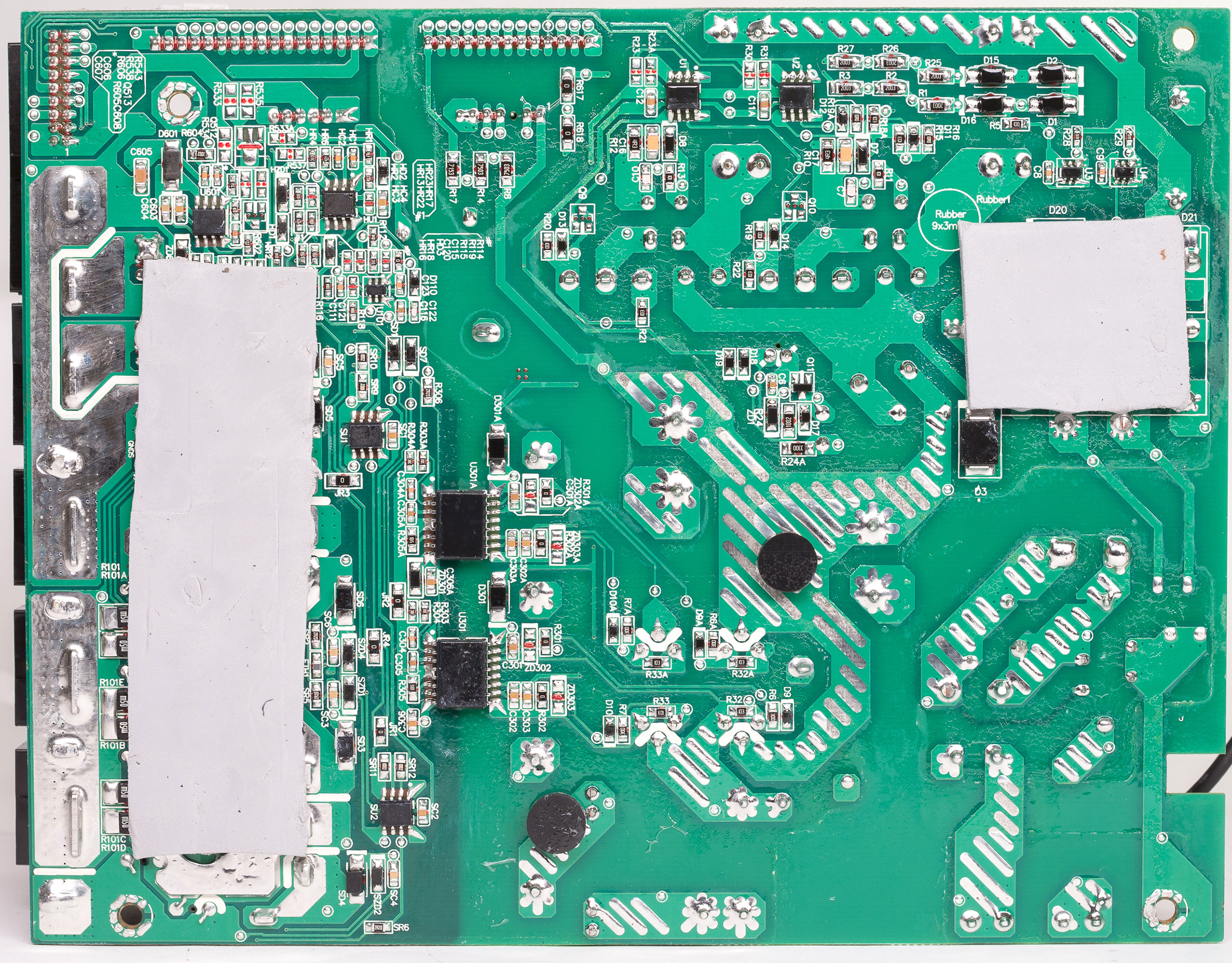

Монтаж и пайка качественные, плата снизу покрыта лаком.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–22 А, по линии +12 В — 0–100 А. Все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный, не зависимо от выходного напряжения блока. Для каждой линии питания устанавливался необходимый ток и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 120 Вт.
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 15 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 14 А | Мощность нагрузки по линии +3,3V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,13 | 0 | 5,1 | 76,5 | 3,31 | 46,3 | 122,8 |
| 10 | 12,12 | 121,2 | 5,1 | 76,5 | 3,3 | 46,2 | 243,9 |
| 20 | 12,11 | 242,2 | 5,1 | 76,5 | 3,3 | 46,2 | 364,9 |
| 30 | 12,11 | 363,3 | 5,1 | 76,5 | 3,3 | 46,2 | 486 |
| 40 | 12,11 | 484,4 | 5,1 | 76,5 | 3,3 | 46,2 | 607,1 |
| 50 | 12,1 | 605 | 5,1 | 76,5 | 3,3 | 46,2 | 727,7 |
| 60 | 12,1 | 726 | 5,1 | 76,5 | 3,3 | 46,2 | 848,7 |
| 70 | 12,09 | 846,3 | 5,09 | 76,3 | 3,3 | 46,2 | 968,8 |
| 80 | 12,09 | 967,2 | 5,09 | 76,3 | 3,3 | 46,2 | 1089,7 |
| 90 | 12,09 | 1088,1 | 5,09 | 76,3 | 3,3 | 46,2 | 1210,6 |
| 100 | 12,09 | 1209 | 5,09 | 76,3 | 3,3 | 46,2 | 1331,5 |
| 110 | 12,08 | 1328,8 | 5,09 | 76,3 | 3,3 | 46,2 | 1451,3 |
| 120 | 12,08 | 1449,6 | 5,09 | 76,3 | 3,3 | 46,2 | 1572,1 |
По результатам теста имеем отличную стабилизацию по всем линиям, просадки минимальные, все напряжения с запасом укладываются в требования стандарта АТХ.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12V для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,32 | 0 | 5,1 | 15 | 12,12 |
| 0 | 3,32 | 5 | 5,1 | 15 | 12,12 |
| 0 | 3,32 | 10 | 5,1 | 15 | 12,12 |
| 0 | 3,32 | 15 | 5,09 | 15 | 12,12 |
| 5 | 3,32 | 0 | 5,1 | 15 | 12,12 |
| 10 | 3,31 | 0 | 5,1 | 15 | 12,12 |
| 15 | 3,3 | 0 | 5,1 | 15 | 12,12 |
| 15 | 3,3 | 15 | 5,09 | 15 | 12,12 |
По результатам теста имеем отличную стабилизацию по линиям +3,3V и +5V, перекосы нагрузки не влияют на выходные напряжения.
Тест эффективности блока проводился при напряжении сети около 220 В.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемы ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 400 | 1,85 | 230 | 94 |
| 50 | 800 | 3,65 | 228 | 96,1 |
| 75 | 1200 | 5,71 | 225 | 93,4 |
| 100 | 1600 | 7,91 | 221 | 91,5 |
Эффективность блока укладывается в стандарт 80 PLUS Titanium для напряжения 230 В.

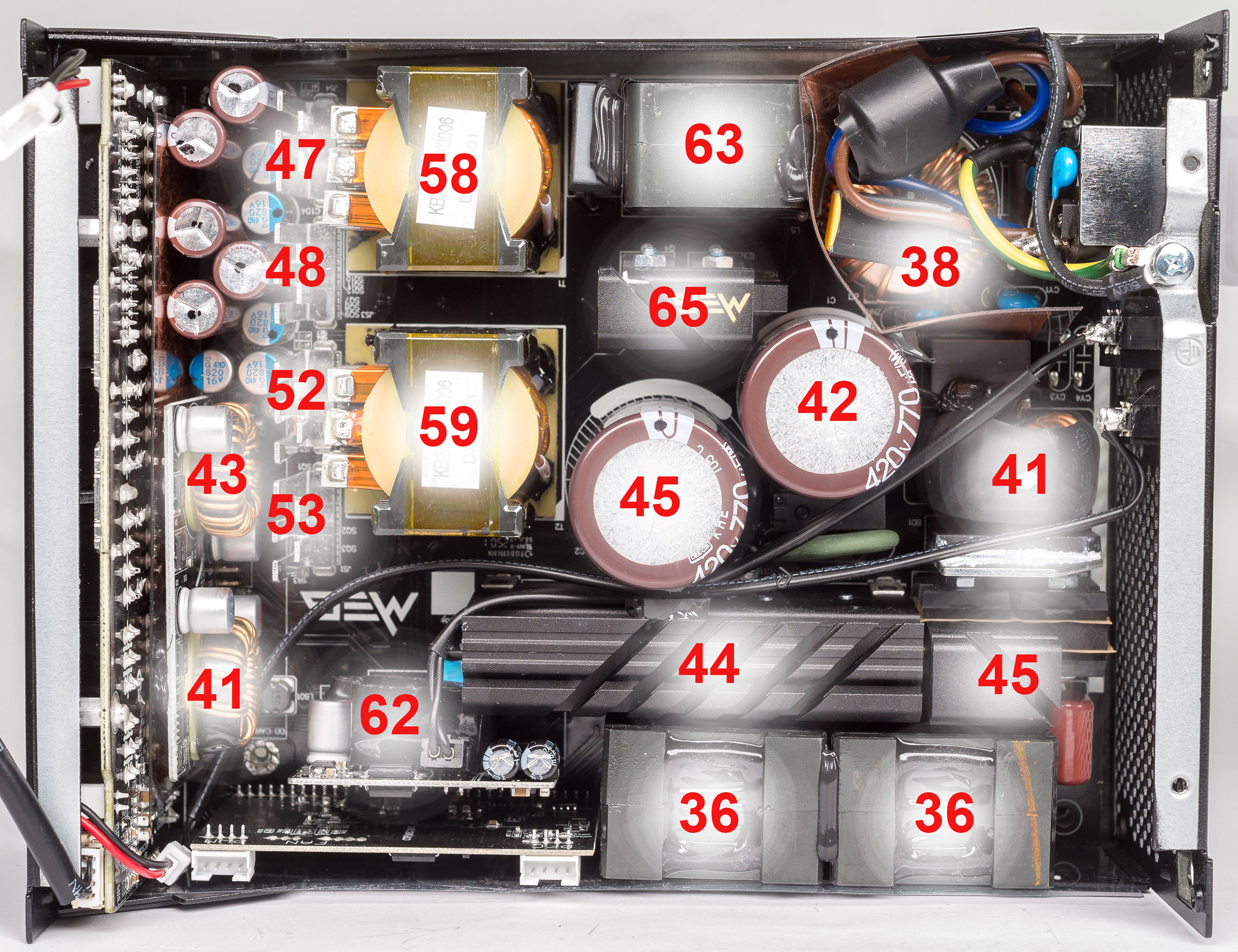

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 20 °С. Термодатчик был закреплен на силовой трансформатор, блок питания нагружался на максимальную мощность пока температура трансформатора не стабилизировалась, после этого снималась крышка блока и проводились замеры температур остальных компонентов с помощью пирометра. Результаты теста указаны на следующем фото платы блока:
Температуры компонентов достаточно низкие, вентилятор при этом был тихим, никак не выделялся на уровне остальных вентиляторов в тестовом стенде. В ПК температуры и шум будут другими, в зависимости от расположения блока, продуваемости корпуса и температуры в помещении.
Выводы
Протестированный блок питания MSI MEG Ai1600T PCIE5 отвечает всем заявленным характеристикам, имеет отличную стабильность выходных напряжений, очень низкий нагрев и уровень шума для такой большой мощности. Он собран из качественных комплектующих с хорошим запасом по мощности, имеет приятный дизайн и большой набор проводов с тканевой оплеткой, что избавит пользователей от покупки сторонних кабелей или удлинителей. У премиальных флагманских блоков питания только один минус — это высокая цена. MEG Ai1600T PCIE5 может стать хорошим вариантом для желающих собрать производительную и тихую систему, ведь при нагрузке до 800 Вт блок может быть совсем бесшумным. Дополнительным его плюсом может стать возможность мониторинга выходных напряжений и токов в реальном времени.
