Экспресс-тестирование блоков питания Seasonic M12D-850 и Silver Power SP-S850 мощностью 850 Вт

Для обеспечения качественным питанием современных систем на рынке широко представлены модели блоков питания различной мощности, начиная от 300 Вт и заканчивая 1,5 кВт. Естественно, необходимость в мощном блоке питания у обычного пользователя вряд ли возникнет, но для энтузиастов, желающих построить CrossFire- или SLI-систему на базе пары hi-end-видеокарт и разогнанного процессора 700-850-ваттные модели БП будут в самый раз. Любителям «тройного» SLI придется присмотреться к изделиям, способным выдать целый киловатт, а то и выше.

В рамках нашего небольшого обзора мы рассмотрим два блока питания мощностью 850 Вт производства Sea Sonic Electronics и Silver Power. Первая уже давно известна пользователям своими качественными и тихими изделиями, стоимость которых обычно выше, чем у многих конкурирующих решений. А вторая является брендом компании MaxPoint, крупнейшего производителя и дистрибьютора различных комплектующих, штаб-квартира которого находится в Германии. Кроме того, в активе MaxPoint также есть блоки питания Tagan и Seasonic, что позволяет надеяться на качественное исполнение БП Silver Power.


Seasonic M12D-850 (SS-850EM)

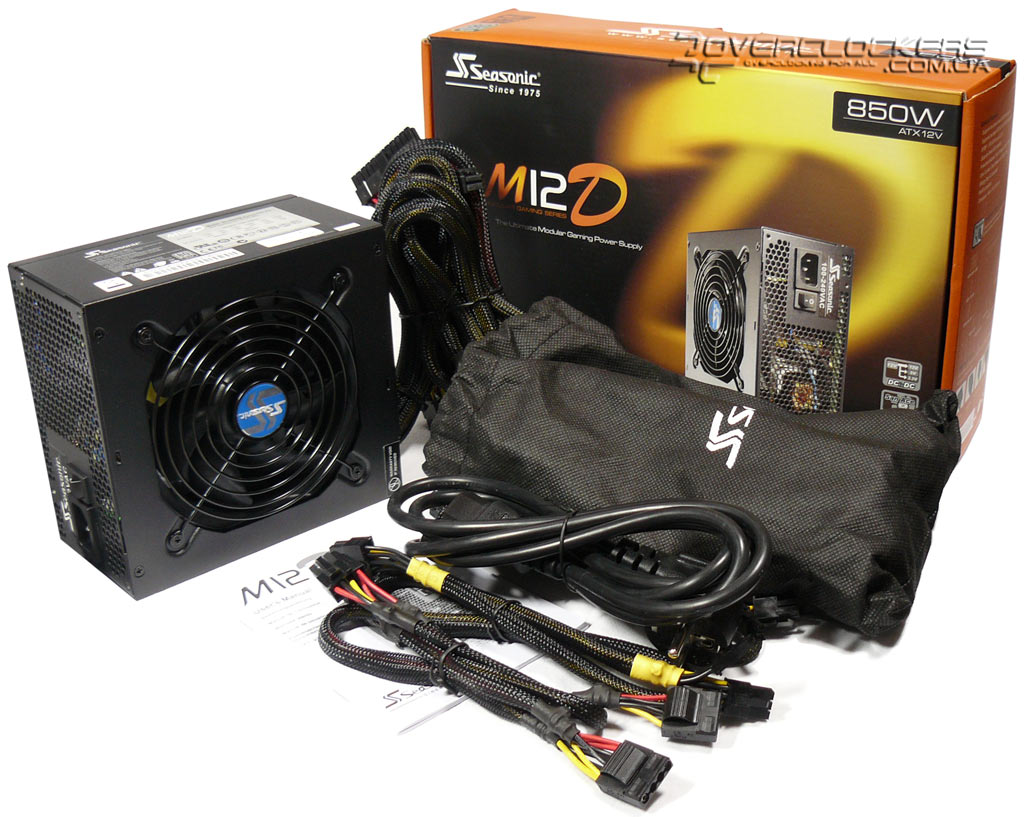

Блок питания Seasonic M12D-850 (SS-850EM) поставляется в крупной коробке, выполненной в оранжево-черных тонах, на крышке которой изображен сам блок, название серии и мощность, выдаваемая изделием. На обратной стороне упаковки расписаны все поддерживаемые БП технологии и таблица с допустимой нагрузкой.

Seasonic M12D-850 (SS-850EM)

Комплект поставки следующий:
  • инструкция;
  • набор крепежных болтиков;
  • сетевой кабель;
  • восемь отстегивающихся кабелей, поставляемых в небольшом мешочке;
  • переходник с Molex на два разъема питания дисковода;
  • наклейка на корпус с логотипом компании.

Seasonic M12D-850 (SS-850EM)

Модель Seasonic SS-850EM относится к модульным блокам питания с отстегивающимися кабелями. Обычно при большом количестве кабелей лишние приходится скручивать в здоровый клубок, который необходимо куда-то еще и определить, дабы он не мешал циркуляции воздуха в системе. С данным БП этого можно избежать.

Seasonic M12D-850 (SS-850EM)

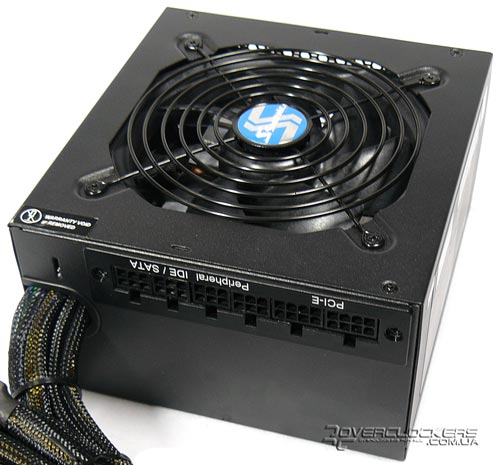

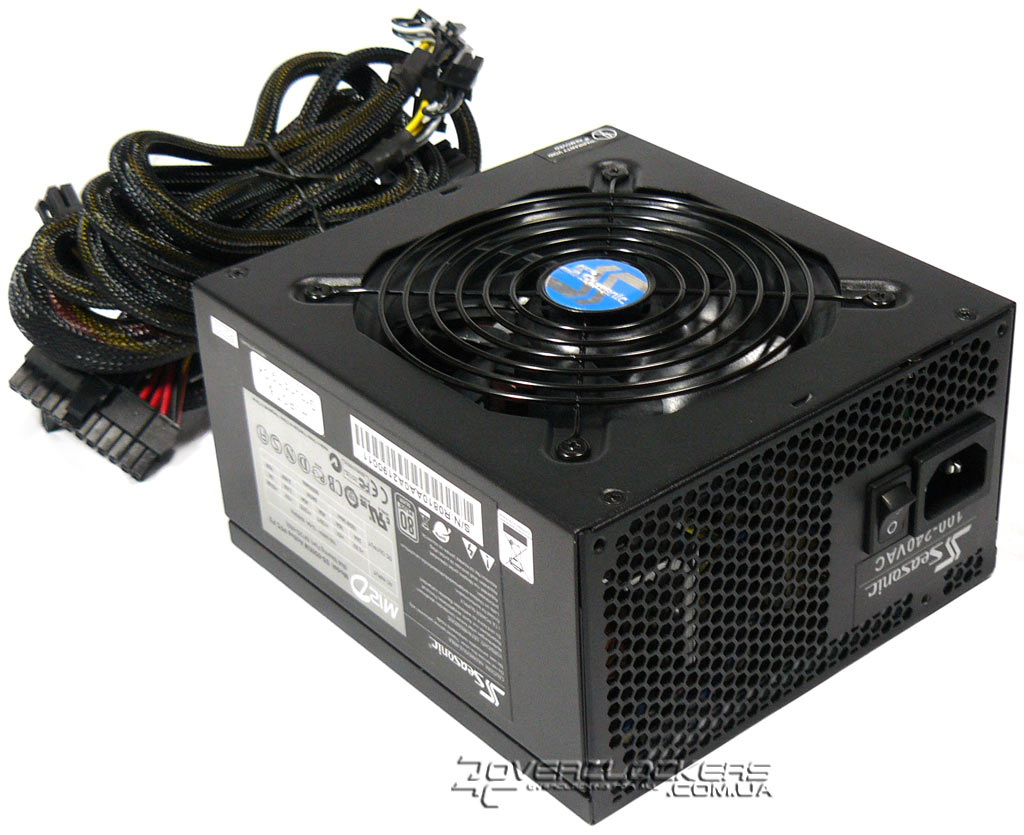

Корпус M12D-850 фирменного черного цвета чуть длиннее обычных блоков на пару сантиметров. Для охлаждения внутренних компонентов используется 120-мм вентилятор, защищенный стальной решеткой, также черного цвета.

Seasonic M12D-850 (SS-850EM)

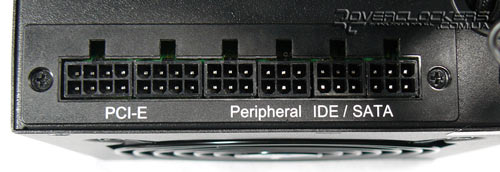

На задней стенке блока расположены разъемы для подключения кабелей: два для питания видеокарт PCI-E и четыре для периферии. Основные кабели являются не отсегивающимися.

Seasonic M12D-850 (SS-850EM)

Количество основных кабелей:
  • один с разъемом ATX 24-pin (длина 52 см);
  • один с 8-контактным EPS12V (56 см);
  • один с 4-контактным ATX12V (52 см);
  • два с 8-контактными (6+2) разъемами для видеокарт PCI-E (60 см);
  • один с тремя разъемами для питания SATA-устройств (30+15+15 см).

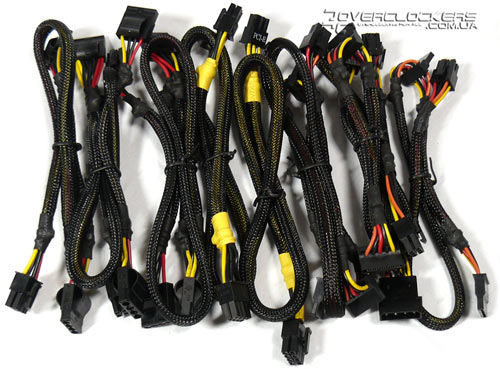

Количество отстегивающихся кабелей:
  • два с 8-контактными (6+2) разъемами для питания видеокарт PCI-E (55 см);
  • один с тремя разъемами питания для SATA-устройств (55+15+15 см);
  • один с тремя разъемами питания для SATA-устройств (45+15+15 см);
  • один с двумя разъемами питания для SATA-устройств (35+15 см);
  • один с тремя разъемами питания для IDE-устройств (56+15+15 см);
  • один с тремя разъемами питания для IDE-устройств (45+15+15 см);
  • один с двумя разъемами питания для IDE-устройств (35+15 см).

Все кабели имеют нейлоновую оплетку, которая давно уже считается признаком хорошего тона для дорогих БП. Практически каждый кабель отличается по длине, благодаря чему можно использовать именно тот, который подходит в конкретном случае при сборке системы. Наличие достаточного количества встроенных кабелей вообще позволяет избавиться от подключения дополнительных.

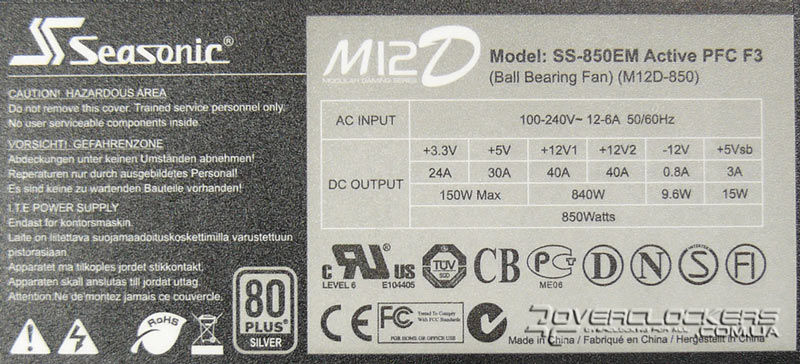

По своим характеристикам Seasonic SS-850EM отличается от 850-ваттных аналогов других производителей за счет двух линий +12V по 40 А, вместо обычно используемых 3-4 по 20-25 А.

Seasonic M12D-850 (SS-850EM)

По этим же двум линиям блок питания способен выдать 840 Вт — практически номинал изделия. Комбинированная мощность по линиям +3,3V и +5V равна 150 Вт, чего достаточных для современных систем. Естественно, присутствует активная схема коррекции коэффициента мощности, благодаря которой блок рассчитан на сетевое напряжение от 100 до 240 В. Кроме того, блок соответствует стандарту 80 Plus Silver, что означает высокий КПД, равный 85% или более при 20, 50 и 100% нагрузке. Также SS-850EM  имеет высокую наработку на отказ, которая составляет 150 тыс. часов, в то время, как второй рассматриваемый БП  —  100 тыс. Остальные характеристики Seasonic SS-850EM занесены в таблицу, представленную ниже.

Шина питания +3,3V +5V +12V1 +12V2 -12V +5Vsb
Макс. ток нагрузки, А 24 30 40 40 0,5 3
Комбинированная
мощность, Вт
150 840 9,6 15
Общая мощность, Вт 850

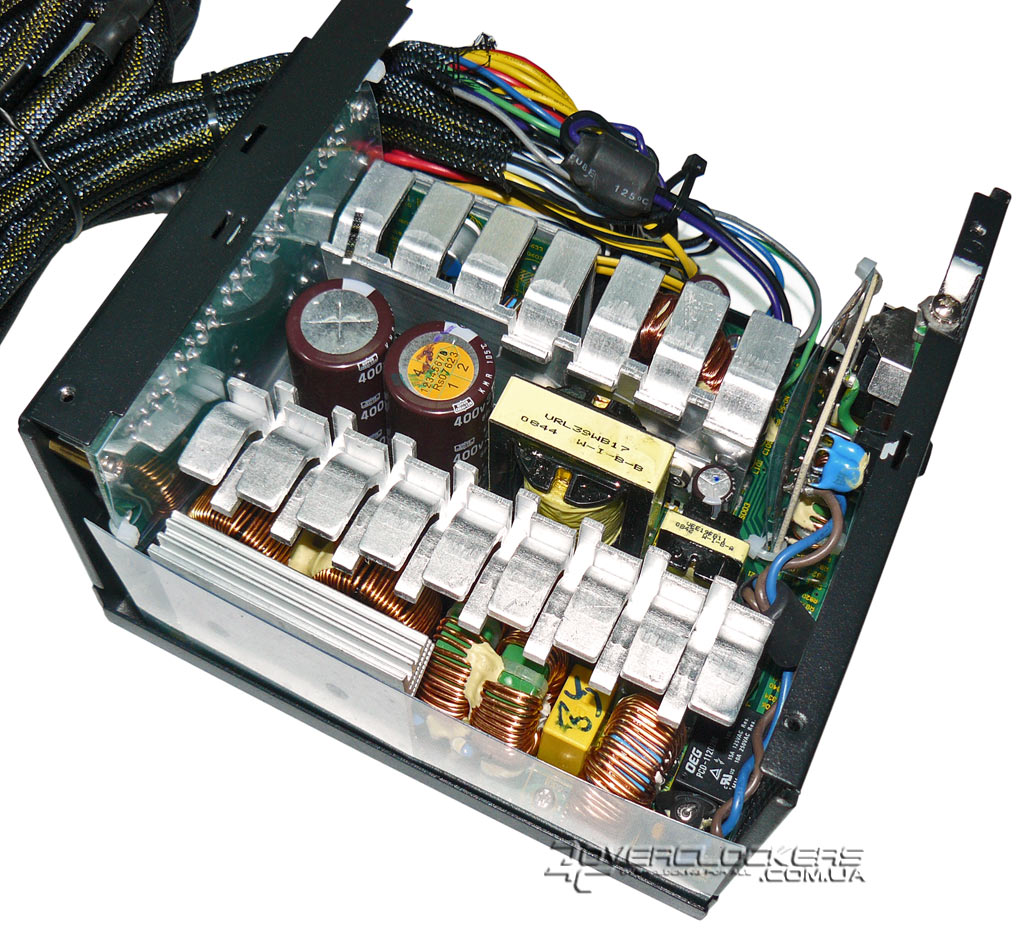

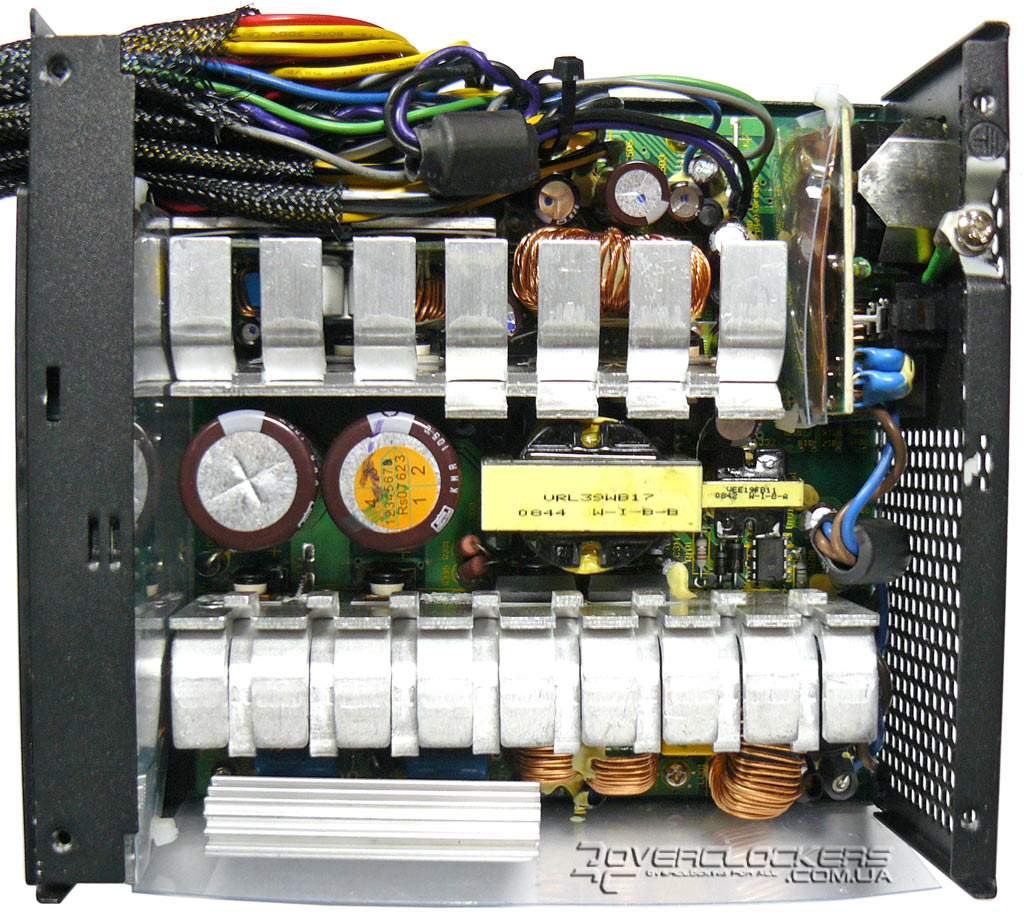

Качество сборки платы блока питания, несмотря на плотность монтажа, на должном уровне, никаких нареканий нет. На выходе выпрямителя установлено два конденсатора емкостью 390 мкФ, рассчитанные на 400 В, а для охлаждения диодных сборок используются сдвоенные радиаторы. Подобная конструкция не раз встречалась в БП производства Sea Sonic Electronics.

Seasonic M12D-850 (SS-850EM)

Seasonic M12D-850 (SS-850EM) Seasonic M12D-850 (SS-850EM)

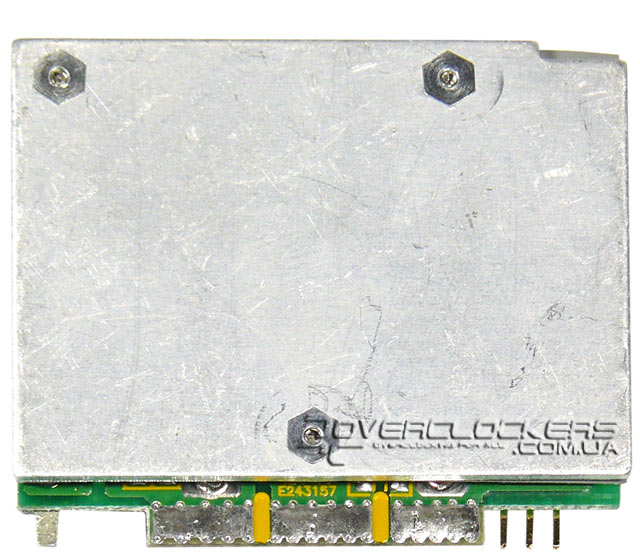

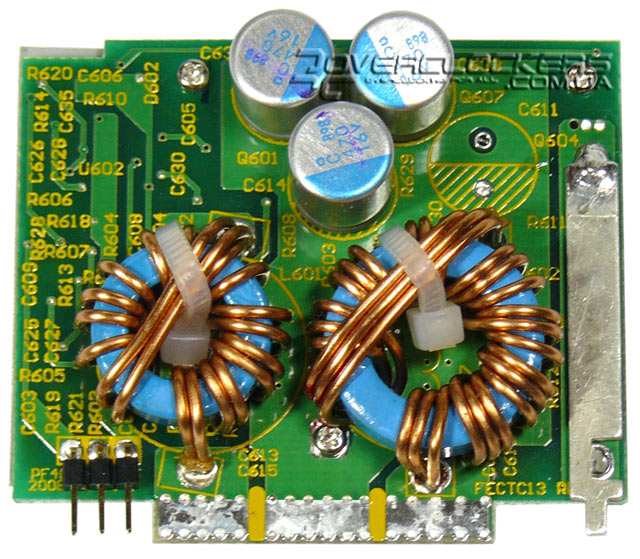

Силовой дроссель в выходной цепи в отличие от многих блоков намотан многожильным проводом. Рядом с ним находится платка DC to DC преобразователя, благодаря которому формируются напряжения +3,3 и +5 В.

Seasonic M12D-850 (SS-850EM) Seasonic M12D-850 (SS-850EM)

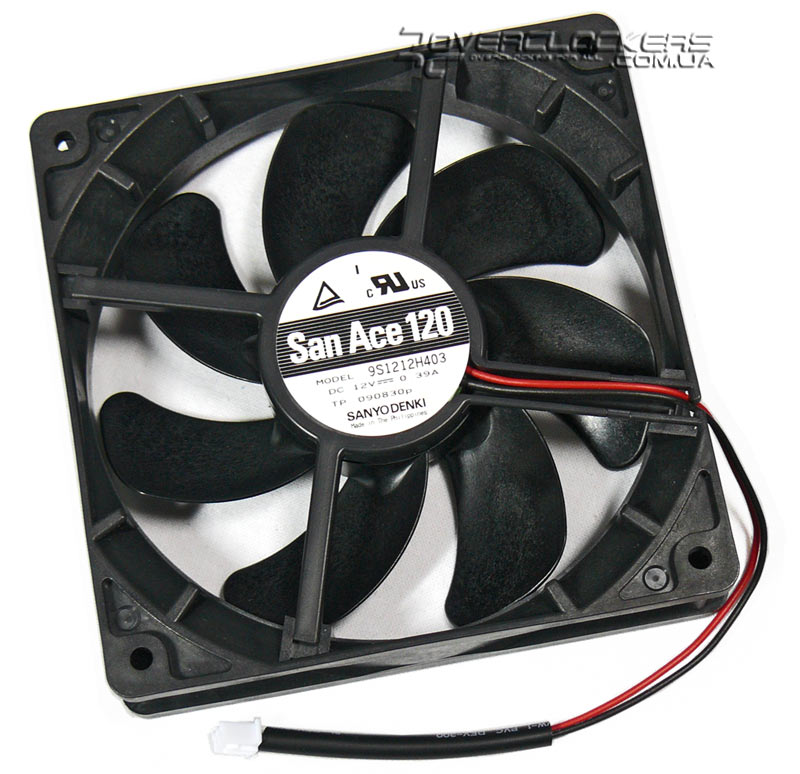

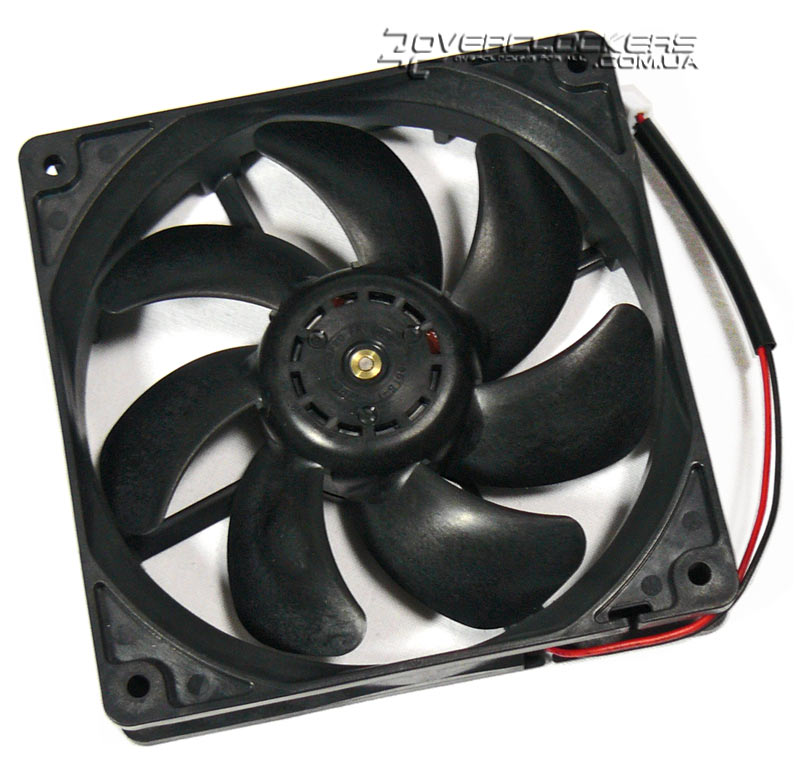

Для охлаждения элементов блока используется эксклюзивный вентилятор серии San Ace 120 от SANYO DENKI с максимальной скоростью вращения 2000 об/мин, на которую выходит только при 100% нагрузке на БП. По информации производителя, до нагрузки в половину общей мощности вентилятор вращается со скоростью около 800 об/мин, что делает блок питания практически бесшумным.

Seasonic M12D-850 (SS-850EM) Seasonic M12D-850 (SS-850EM)

Отметим действительно тихую работу Seasonic M12D-850 даже при серьезной нагрузке. Но за это приходится расплачиваться повышенным нагревом изделия.

Silver Power SP-S850

Следующий блок питания поставляется в достаточно большой коробке со скромным дизайном и цветовой гаммой. На коробке расписаны особенности Silver Power SP-S850 на нескольких языках, включая русский, а также есть таблица с информацией о максимальной нагрузке на каждый канал БП.

Silver Power SP-S850

Комплект поставки стандартный:
  • инструкция;
  • набор крепежных болтиков;
  • сетевой кабель.

Блок питания имеет классическую компоновку с интересным дизайнерским решением: корпус цвета металлик с ребристыми боковыми стенками, а вместо привычных отверстий в виде сот на передней стенке выштампованные прорези. Для охлаждения БП установлен 140-мм вентилятор с синей подсветкой, защищенный хромированной решеткой.

Silver Power SP-S850

Корпус достаточно большой, длиной 18 см, но на фоне «пучка» кабелей он кажется намного меньше.

Silver Power SP-S850

Самих кабелей хватит для постройки высокоуровневой системы:
  • один с разъемом ATX 24-pin (длина 47 см);
  • один с 8-контактным EPS12V и с 4-контактным ATX12V (47+14 см);
  • один с 8-контактным EPS12V (47 см);
  • два с 8-контактными и 6-контактными разъемами для видеокарт PCI-E (47+14 см);
  • два с 6-контактными разъемами для видеокарт PCI-E (49 см);
  • два с тремя разъемами питания для SATA-устройств (50+14+14 см);
  • два с двумя разъемами питания для IDE-устройств и одного FDD (49+14+14 см);
  • один с тремя разъемами питания для IDE-устройств (49+14+14 см).

А вот длины основных кабелей может не хватить для установки в корпуса с нижним расположением блока питания, но, например, в обычном Full-Tower никаких проблем с подключением не возникнет. Все кабели, как и в предыдущем БП, имеют нейлоновую оплетку.

По характеристикам Silver Power SP-S850 уже ближе к стандартным блокам с мощностью 850 Вт, у которых количество каналов +12V составляет 3-4 шт.

Silver Power SP-S850

Всего линий +12V у рассматриваемого БП четыре, по 20 А каждая, но они не раздельные, а виртуальные, т.е. стоят ограничительные шунты на канал. Общая мощность нагрузки по 12 В может составлять 816 Вт, комбинированная по линиям +3,3V и +5V — 180 Вт. Кстати, по низковольтным линиям также стоят о граничивающие шунты. Модель SP-S850, как и полагает современным БП, оснащена активным PFC и рассчитана на сетевое напряжение в переделах 100-240 В. Соответствие стандарту 80 Plus позволяет Silver Power SP-S850 демонстрировать высокий КПД — не менее 80%.

Основные характеристики БП занесены в следующую таблицу:

Шина питания +3,3V +5V +12V1 +12V2 +12V1 +12V2 -12V +5Vsb
Макс. ток нагрузки, А 24 28 20 20 20 20 0,8 3
Комбинированная
мощность, Вт
180 816 20
Общая мощность, Вт 850

Модель Silver Power SP-S850 выполнена по OEM-соглашению с Solytech Enterprise Corporation, которая также производит блоки питания для компаний Apex и MSI. Неплохое качество сборки, наличие всех элементов на плате — все соответствует уровню изделия. Во входной цепи установлен один высоковольтный конденсатор емкостью 470 мкФ и рассчитанный на 450 В. Для охлаждения силовых элементов используются алюминиевые радиаторы сложной формы желтого цвета.

Silver Power SP-S850

Трассировка платы двухстороння, как и у блока от Sea Sonic Electronics. К качеству пайки никаких претензий нет.

Silver Power SP-S850

В качестве вентилятора используется 140-мм модель B1402512HB от Globe Fan с синей подсветкой. Для направления потока воздуха на радиаторы часть вентилятора прикрыта прозрачной пластинкой. Аналогичным образом сделано и у Seasonic M12D-850.

Silver Power SP-S850

По уровню шума SP-S850 на фоне продукции Seasonic проигрывает, но при сравнении с многими БП изделие Silver Power достаточно тихое и вполне может быть использовано для постройки мощной системы с низким уровнем шума.


Методика тестирования

Экспресс-тест блоков питания проводился с использованием обычной системы, собранной из следующих компонентов:
  • Процессор: Intel Core i7-920 (2,66@3,54 ГГц, Bclk 177 МГц);
  • Материнская плата: ASUS Rampage II Extreme (Intel X58);
  • Кулер: Noctua NH-U12P;
  • Оперативная память: Team Xtreem Dark TXDD2048M1866HC8DC (2x1024 МБ, DDR3-1866 @1066, 6-6-6-18, dual channel);
  • Видеокарта: Zotac GeForce GTX 280 AMP! и Leadtek WinFast GTX 280 в режиме SLI;
  • Жёсткий диск: Samsung HD252HJ (250 ГБ, SATA-300).

Тестирование проводилось в среде Windows Vista x86 SP1, а для создания нагрузки на систему применялась утилита OCCT 2.01 c 15-минутным тестом и игра Crysis с пятикратным прогоном стандартной демо-записи при качестве «High» с активированным сглаживанием уровня 8x и разрешении экрана 1600х1200 точек.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени.

Seasonic Power Angel

Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания, потребляемая мощность системы в целом и коэффициент мощности при простое и нагрузке.

  Seasonic M12D-850 Silver Power SP-S850 Seasonic M12D-850 Silver Power SP-S850 Seasonic M12D-850 Silver Power SP-S850 Seasonic M12D-850 Silver Power SP-S850 Seasonic M12D-850 Silver Power SP-S850
  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая мощность, Вт PF
Idle 3,41 3,38 5,03 5,08 12,4 12,08 245 232 0,96 0,95
Burn 3,37 3,37 4,99 5,08 12,37 12,05 681 691 0,97 0,99

Судя по показателям, оба блока питания отлично справились с нашей тестовой системой и значения напряжений не выходили за пределы нормы (5% допуск по стандарту ATX12V V2.2). Отметим различия в энергопотреблении разных систем. Так, с блоком Seasonic M12D-850 при максимальной нагрузке система потребляла около 681 Вт, при простое — всего 245 ватт. С Silver Power SP-S850 при нагрузке уже уровень энергопотребления системы вырос до 691 Вт, а при простое — наоборот, стал даже меньше и составил 232 Вт. Кроме того, у модели Silver Power SP-S850 коэффициент мощности составил 0,99, тогда как у решения от Seasonic — всего 0,97.


Выводы

Мы рассмотрели два высокоуровневых блока питания мощностью 850 Вт, достаточных для постройки любой CrossFire- или SLI-системы, причем, с разогнанным Core i7. Каждый из БП выполнен качественно, что не маловажно для энтузиастов, так как работать блокам придется в жестких условиях. Но и обычным пользователям хорошее изделие никогда не помешает.

Самый дорогой Seasonic M12D-850 (рекомендуемая цена — 199 евро) отличается низким уровнем шума и модульной конструкцией, что оценят эстеты и ценители тишины. Но из-за небольшой частоты вращения вентилятора при средних нагрузках уровень нагрева блока выше обычного. В этом случае переживать не стоит, так как Seasonic M12D-850 изначально рассчитан на такой режим работы за счет качественных компонентов.

Silver Power SP-S850 не такой прогрессивный в технологическом плане, как Seasonic M12D-850, но и стоимость его ниже — около 160 долларов. А это уже станет решающим выбором при нынешних реалиях. По количеству кабелей его хватит для любой системы, а чуть более высокий уровень шума вряд ли кто заметит на фоне пары видеокарт класса GeForce GTX 280 или Radeon HD 4870 X2.
