Стремление к совершенству. Блоки питания Seasonic X-660 и X-760

Представив более года назад революционно-эволюционные блоки питания X-серии, компания Sea Sonic Electronics подняла планку качества своих решений на новый уровень. Блоки оказались настолько экономичным, что не требовали серьезного охлаждения, а при малой нагрузке без проблем работали в пассивном режиме. Запас мощности оказался не менее феноменальным — протестированная ранее нами модель X-750 функционировала с 20% перегрузкой продолжительное время, что не каждому устройству под силу и подобные результаты обычно являются пиковыми.

Изначально модельный ряд серии X состоял из двух устройств на 650 и 750 ватт, выполненных на одной и той же платформе. Позже компания провела некоторые изменения в конструкции и выпустила линейку блоков питания, покрывающих номиналы от 400 до 850 Вт. Причем, самые младшие довольствуются пассивным охлаждением. Но о них мы поговорим в следующий раз, а сейчас обратим внимание на устройства мощностью 660 и 760 ватт, как на самые востребованные для производительных игровых систем.


Seasonic X-660 (SS-660KM)

Блок питания Seasonic SS-660KM, как и более мощная модель, относятся к обновленной серии X. Для того чтобы пользователя окончательно не запутать разнообразием продуктов новой линейки, производитель увеличил мощность новых блоков на 10 ватт. Модели из этой серии с номиналом 850, 560, 460 и 400 Вт выполнены исключительно на переработанной платформе и старых версий нет.

Итак, что же нового сулит обновленная линейка интересных блоков питания от Sea Sonic? Во-первых, упаковка стала уже. Ее оформление осталось прежним, как и информационное наполнение. Во-вторых, полностью был изменен корпус устройства, и в-третьих — немного переработана конструкция блока. Но обо всем по порядку.

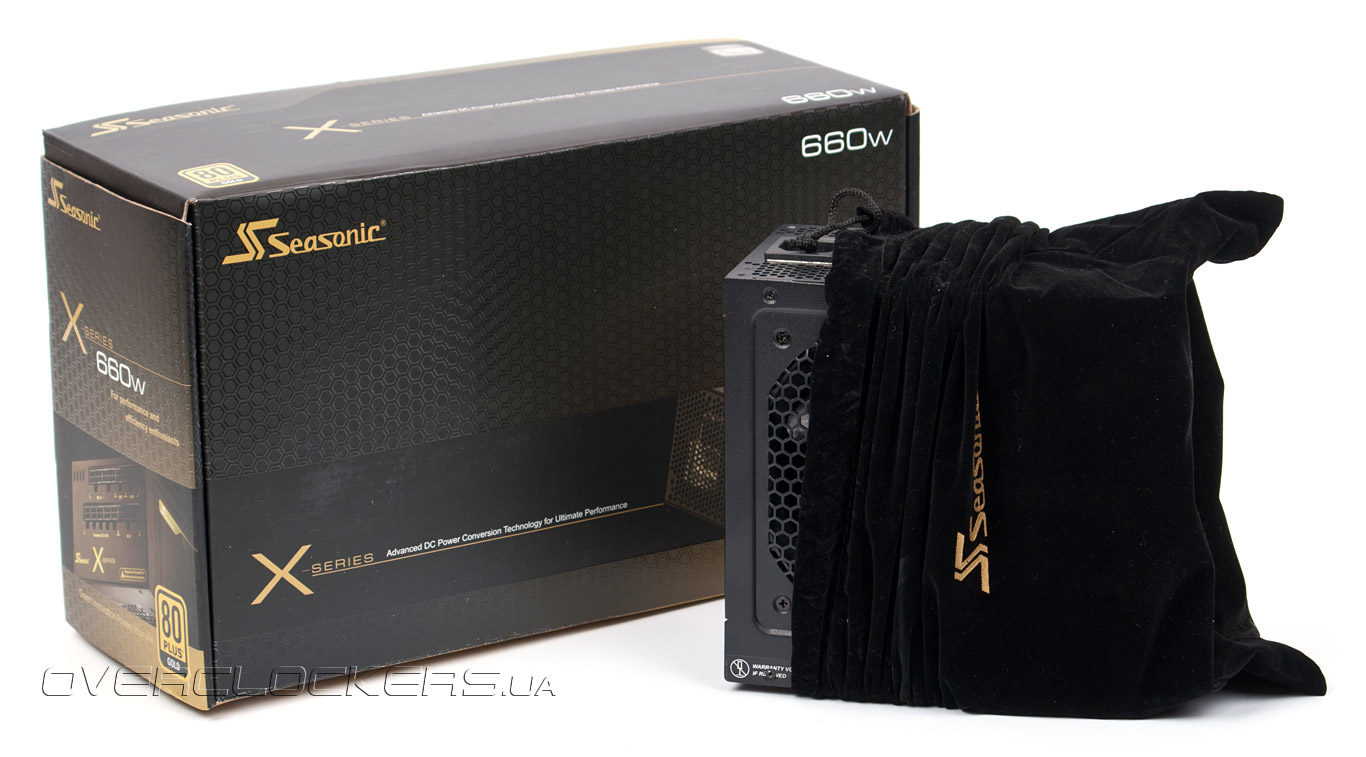

Seasonic X-660 поставляется в темной коробке с надписями, выполненными в желто-коричневой гамме. Для подчеркивания своего недешевого статуса блок дополнительно упакован в велюровый чехол.

Seasonic SS-660KM

Как и все последние решения Sea Sonic рассматриваемая модель отвечает стандарту 80 Plus Gold, который подразумевает КПД блоков на уровне не мене 88 процентов при 20 и 100% нагрузках, и не менее 92% при 50-процентной нагрузке.

Seasonic SS-660KM

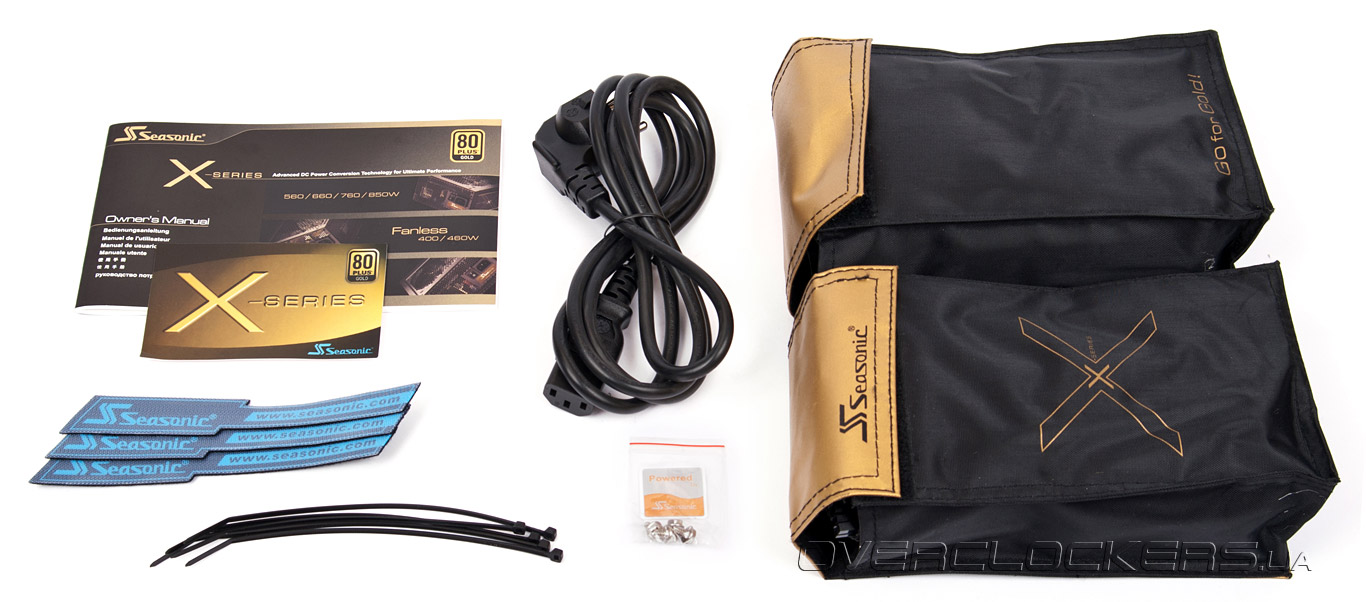

Помимо стандартного набора аксессуаров в виде монтажных болтиков с инструкцией и силовым кабелем, в комплекте можно обнаружить наклейку с логотипом компании, обычные стяжки и стяжки-липучки, а также чехол с отстёгнутыми проводами.

Seasonic SS-660KM

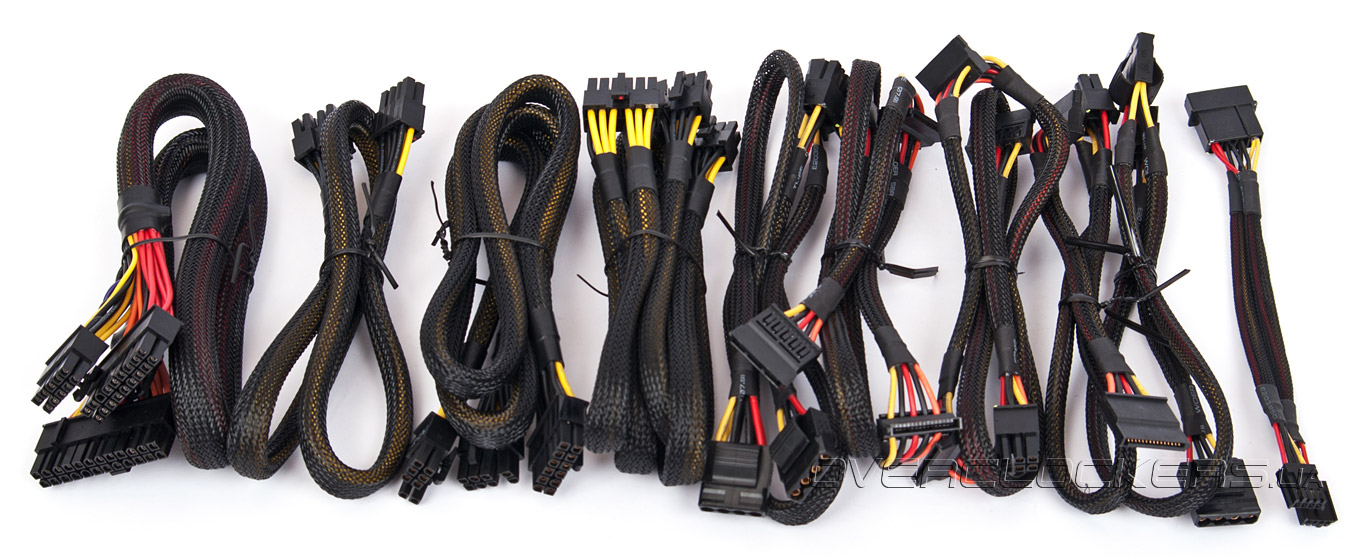

Причем, кабели отстегиваются все, включая с 24-контактным разъемом для питания материнской платы. Их количество следующее:
  • один с разъемом ATX 24-pin (длина 60 см);
  • один с 8-контактным (4+4) EPS12V (65 см);
  • два с двумя 8-контактными (6+2) разъемами для видеокарт PCI-E (60 см);
  • два с тремя разъемами питания для SATA-устройств (55+15+15 см);
  • один с двумя разъемами питания для SATA-устройств (35+15 см);
  • один с тремя разъемами питания для IDE-устройств (55+15+15 см);
  • один с двумя разъемами питания для IDE-устройств (35+15 см);
  • переходник питания с Molex на два разъема FDD (15 см).
По сравнению с первыми версиями блоков X-серии длина основных проводов немного выросла.

Seasonic SS-660KM

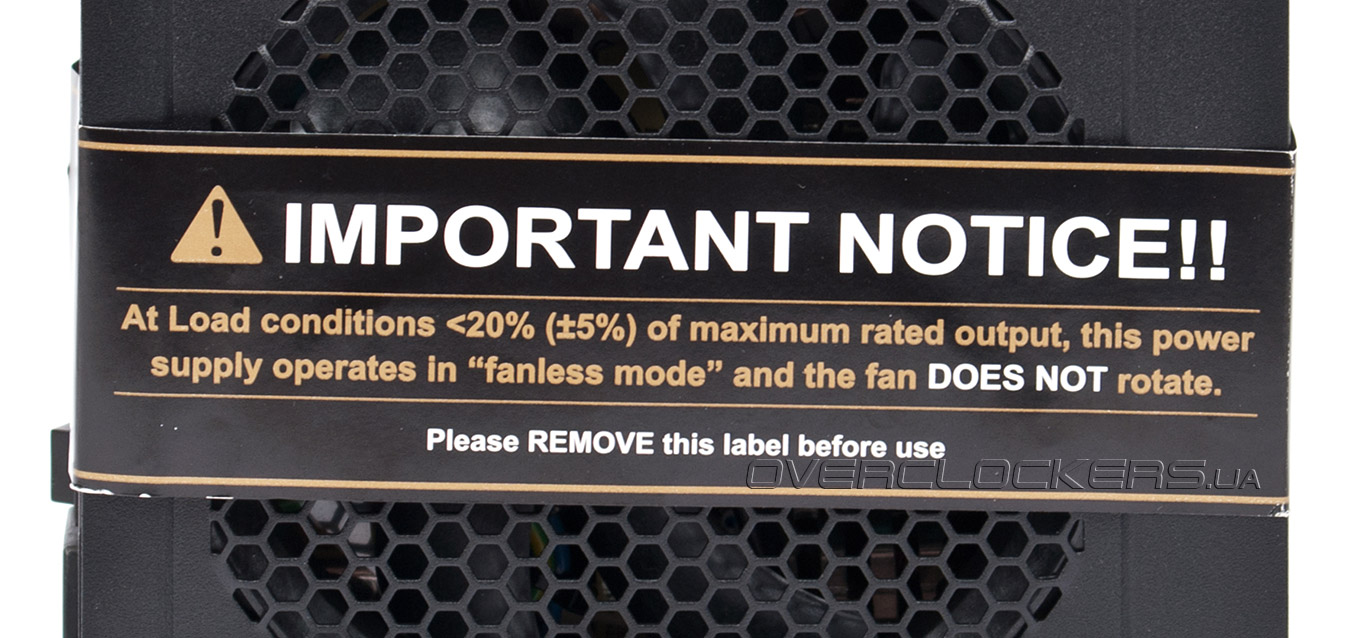

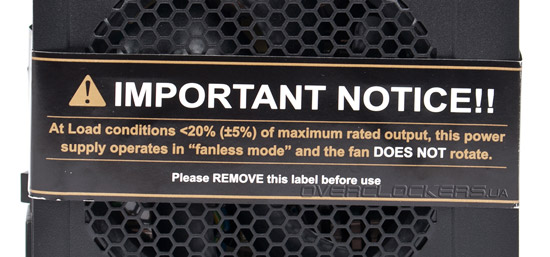

После извлечения блока из чехольчика обнаруживаем бумажку с предупреждением, гласящим о пассивном режиме работы устройства при нагрузке всего 20% от своего номинала — т.е. вентилятор в простое системы может даже не вращаться. Так производитель предусмотрительно избавился от глупых вопросов пользователей в техподдержку насчет странного поведения блока в некоторых ситуациях.

Seasonic SS-660KM

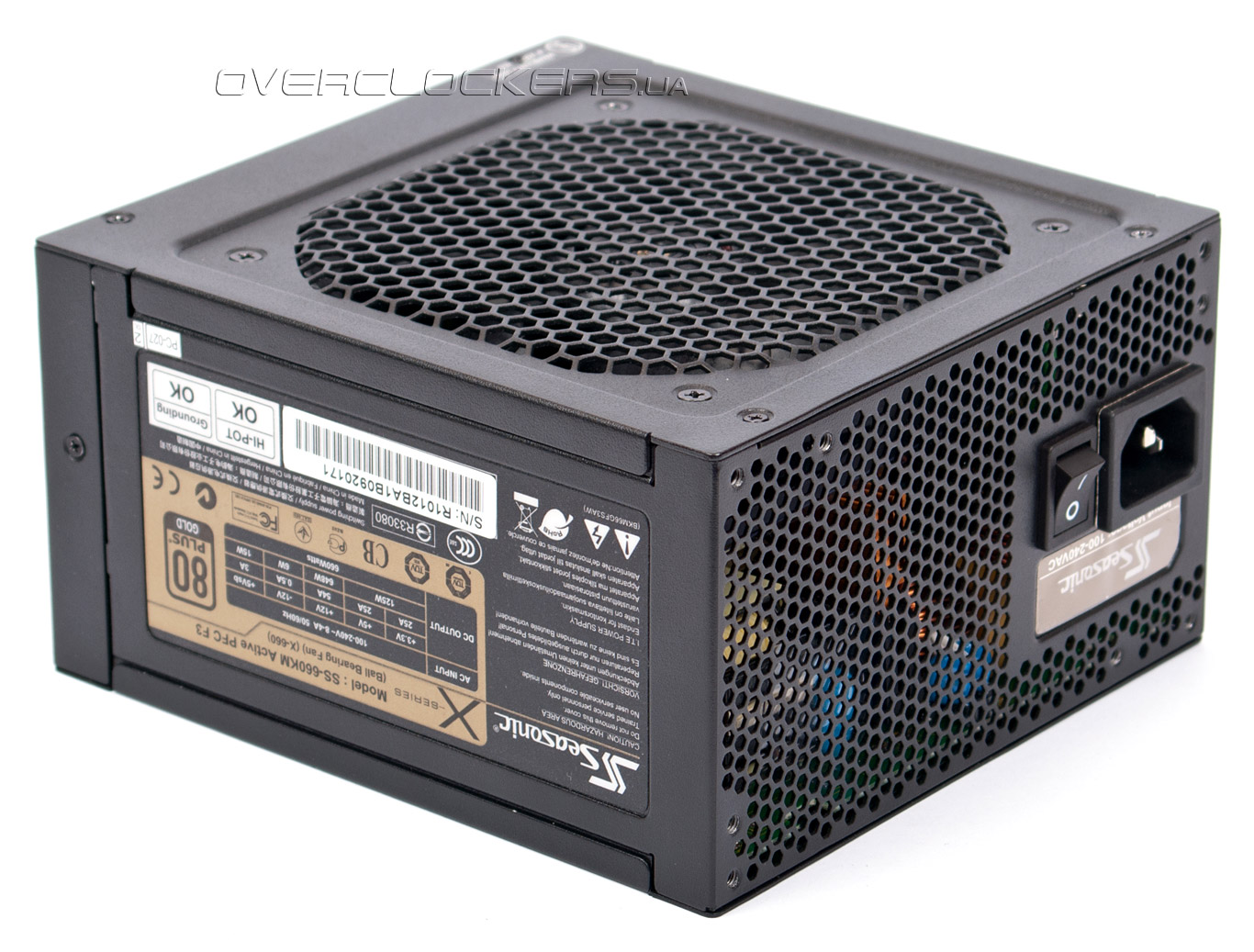

Внешне блок претерпел некоторые изменения. Он все также черного цвета с «золотистыми» надписями, но решетка в крышке немного утоплена и не выступает за ее пределы, как это было у SS-750KM.

Seasonic SS-660KM

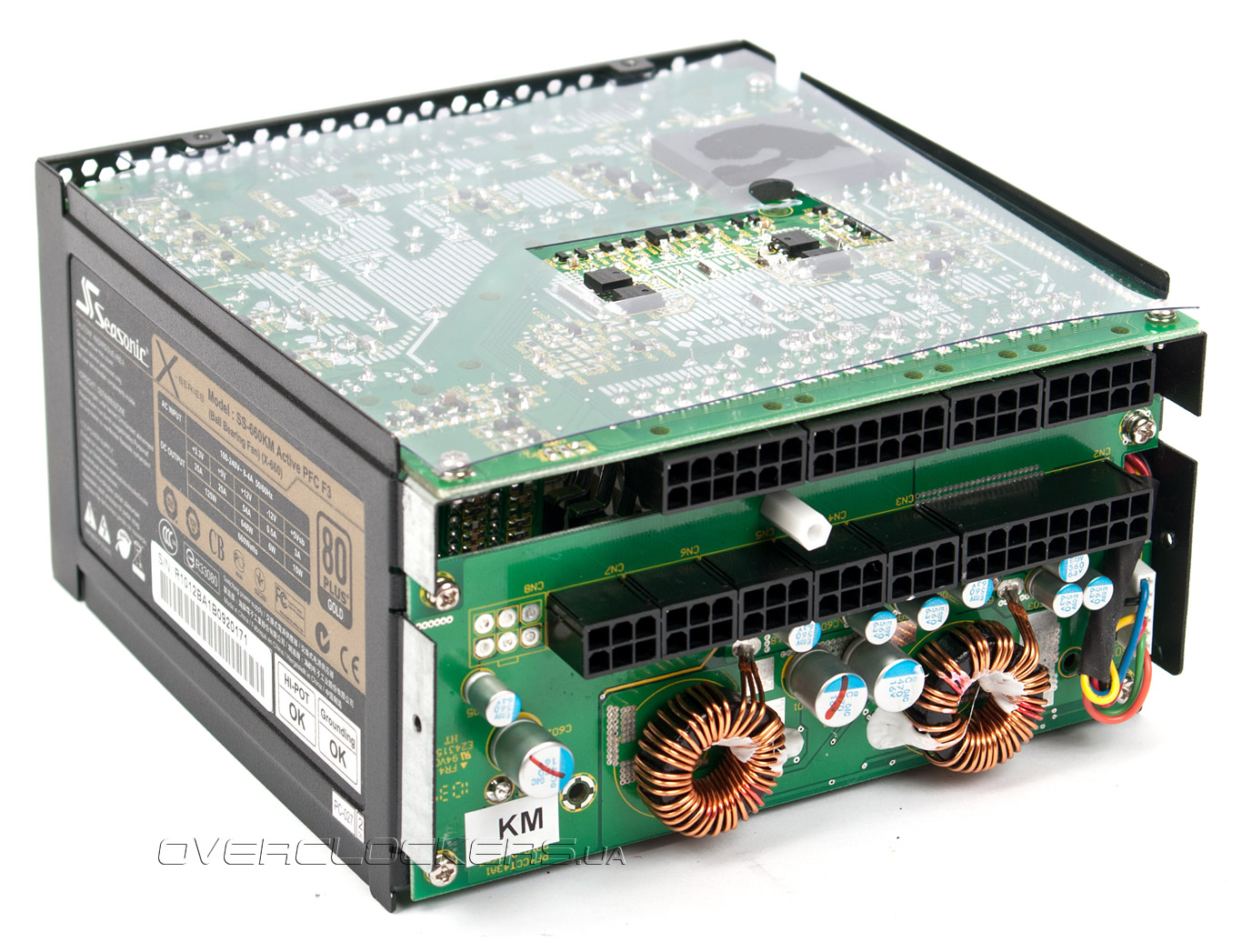

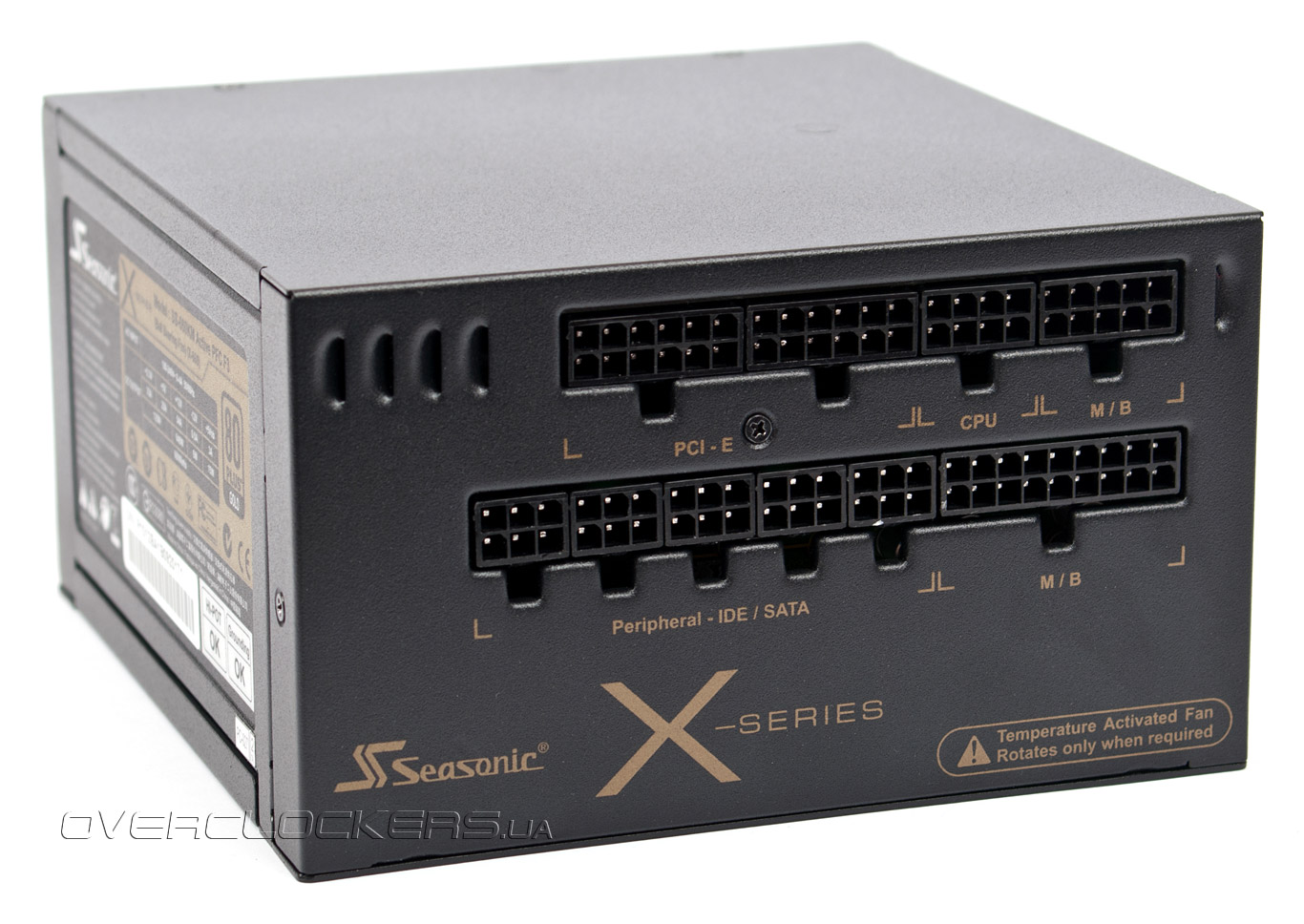

На внутренней стенке расположен набор разъемов для подключения кабелей. Верхний ряд, который напрямую соединяется с 12-вольтовым преобразователем, рассчитан на мощных потребителей, таких как процессор, видеокарты и материнская плата. Нижний ряд уже предназначен для различных периферийных устройств и системной платы — на нее уже подается напряжение с низковольтных каналов. Переходом на обновленную серию производитель избавился от разъема для подключения кабеля ATX12V и рядом с верхней группой разместил несколько вентиляционных отверстий.

Seasonic SS-660KM

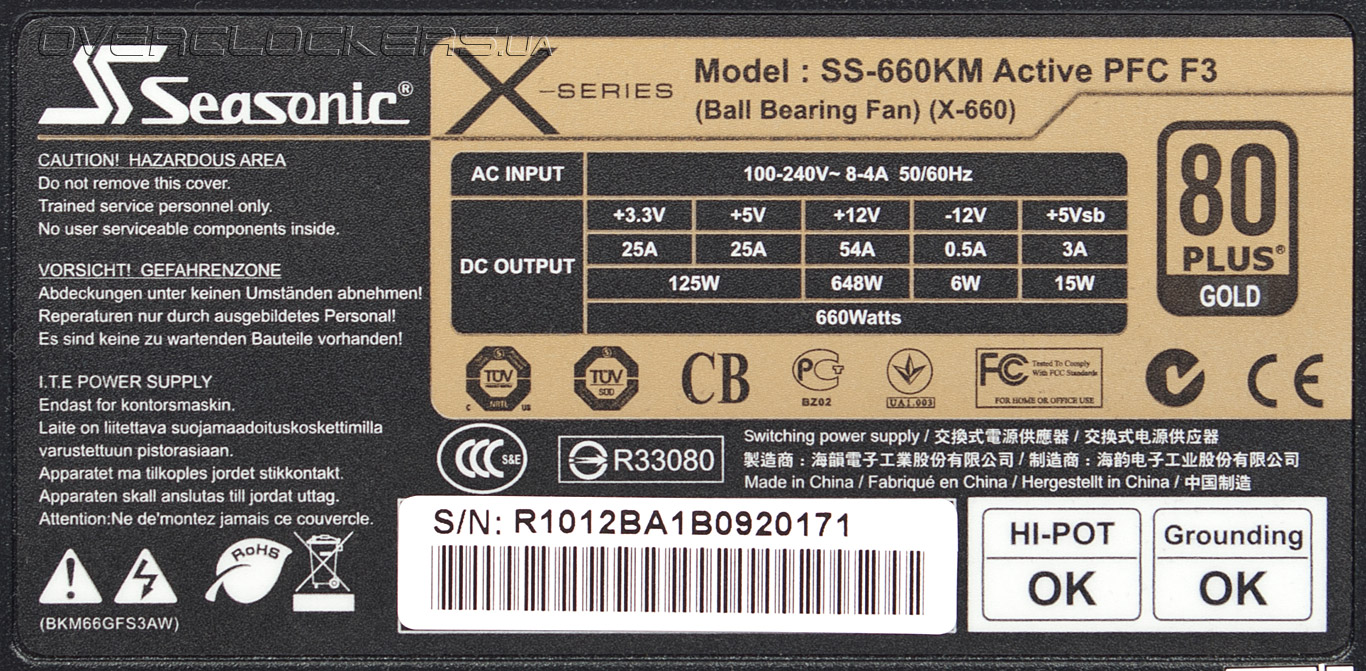

По своим характеристикам блок ничем новым похвастаться не может. Sea Sonic продолжает идею использования одной линии на 12 вольт, благодаря которой можно избежать перекосов при неравномерной нагрузке нескольких каналов. Максимальный ток для этого напряжения составляет 54 А, а это примерно 650 Вт. Общая мощность +3,3V и +5V каналов равна 125 Вт, что типично для современных решений, так как нагрузка на эти линии теперь минимальна.

Seasonic SS-660KM

Обращает на себя внимание слабый ток по напряжению –12 В — в старой версии X он был чуть больше. Для современной системы это не критично. В остальном же все банально и просто: активный PFC и работа в широком диапазоне сетевого напряжения.

Шина питания +3,3V +5V +12V -12V +5Vsb
Макс. ток нагрузки, А 25 25 54 0,5 3
Комбинированная мощность, Вт 125  648 6 15
Общая мощность, Вт 660

Рассмотрев внешние особенности Seasonic SS-660KM, перейдем к изучению внутреннего строения блока.

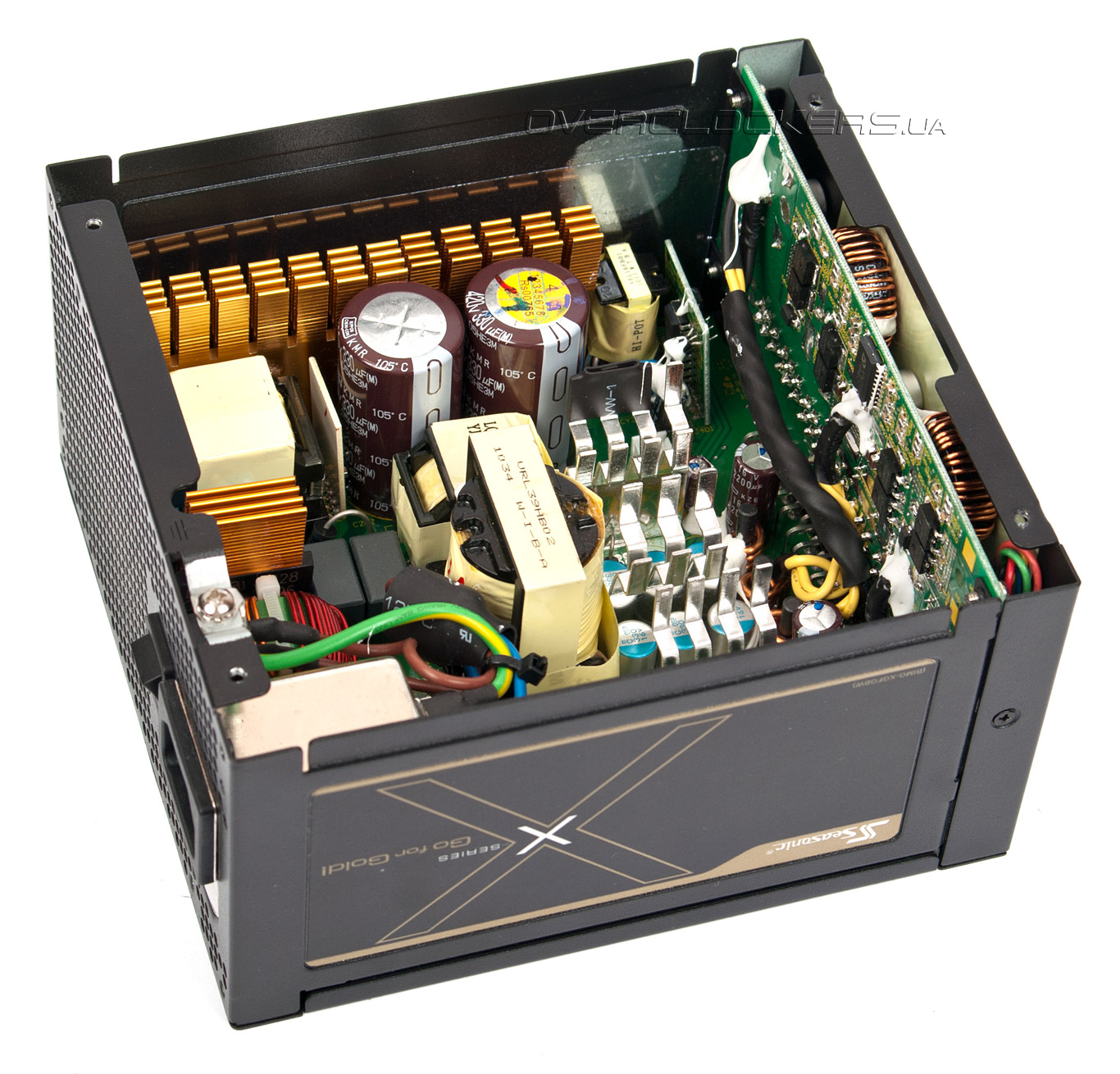

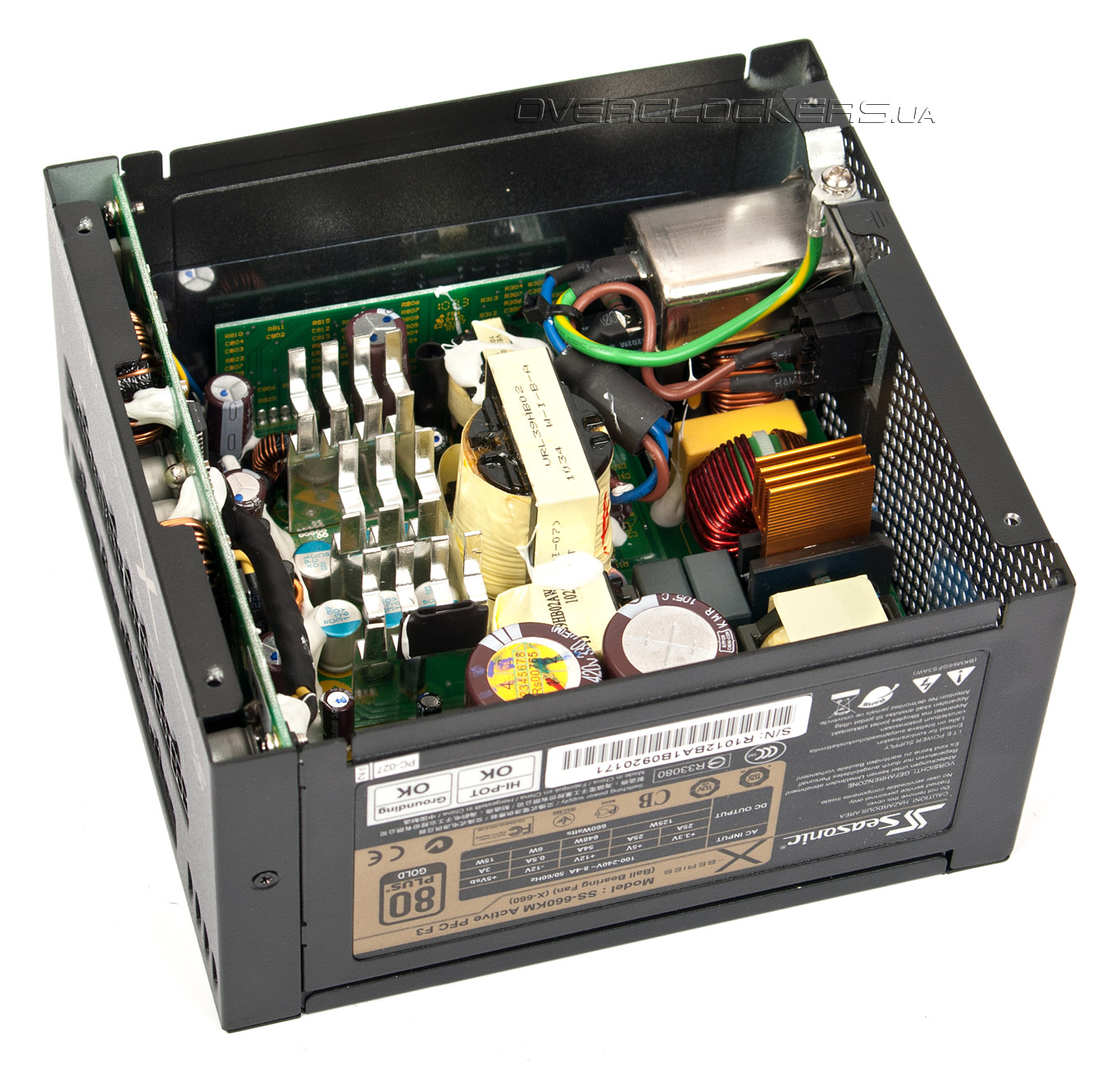

Корпус теперь разбирается иначе, чем у моделей X-серии старой ревизии. Чтобы снять боковые стенки придется полностью разобрать блок, но крышка по-прежнему снимается отдельно от других деталей.

Seasonic SS-660KM Seasonic SS-660KM

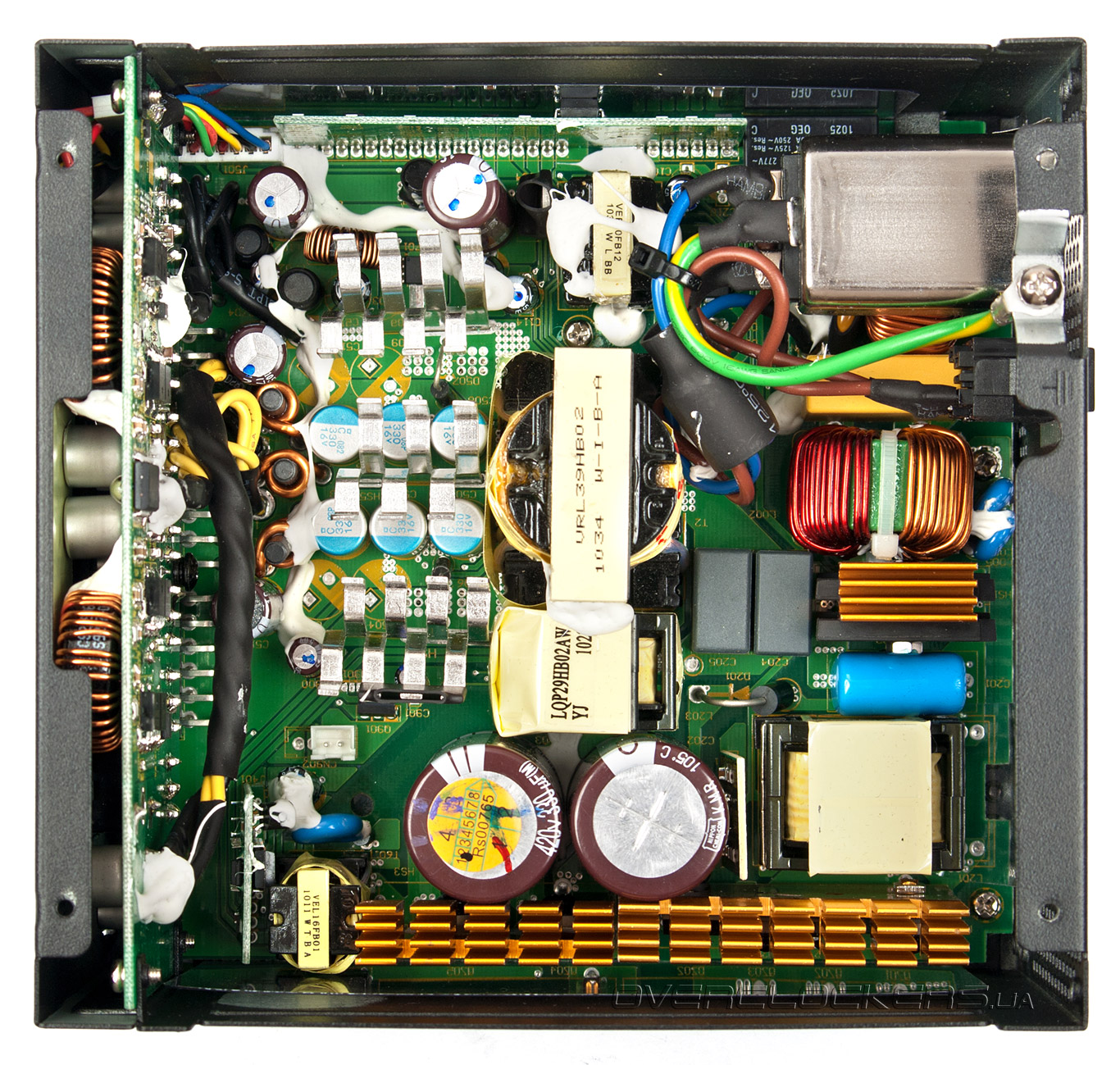

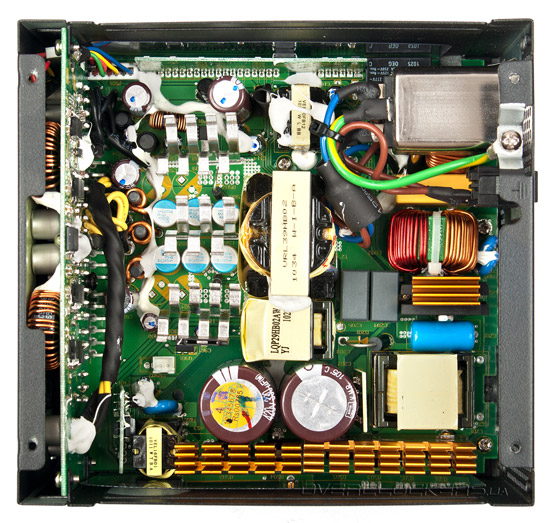

Схематически перед нами все тоже устройство, выполненное на базе синхронного выпрямителя в низковольтной части и резонансного преобразователя в высоковольтной. Изменения в нем коснулись разводки платы и конструкции некоторых элементов для повышения эффективности в режиме ожидания и снижения степени нагрева блока.

Seasonic SS-660KM

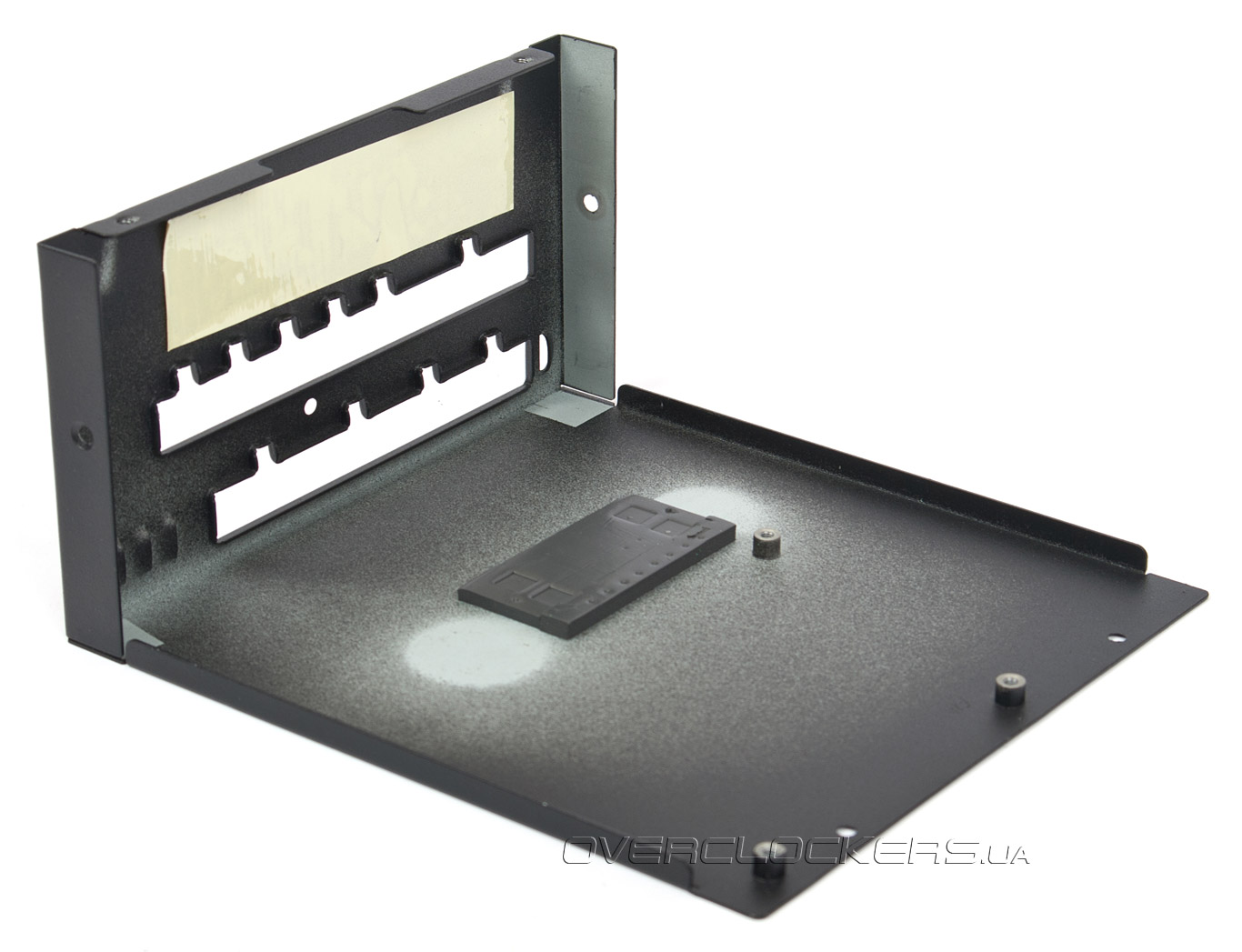

Как и ранее для охлаждения транзисторов 12-вольтового преобразователя используется дно корпуса блока питания, тепло к которому передается через толстые термопрокладки.

Seasonic SS-660KM Seasonic SS-660KM

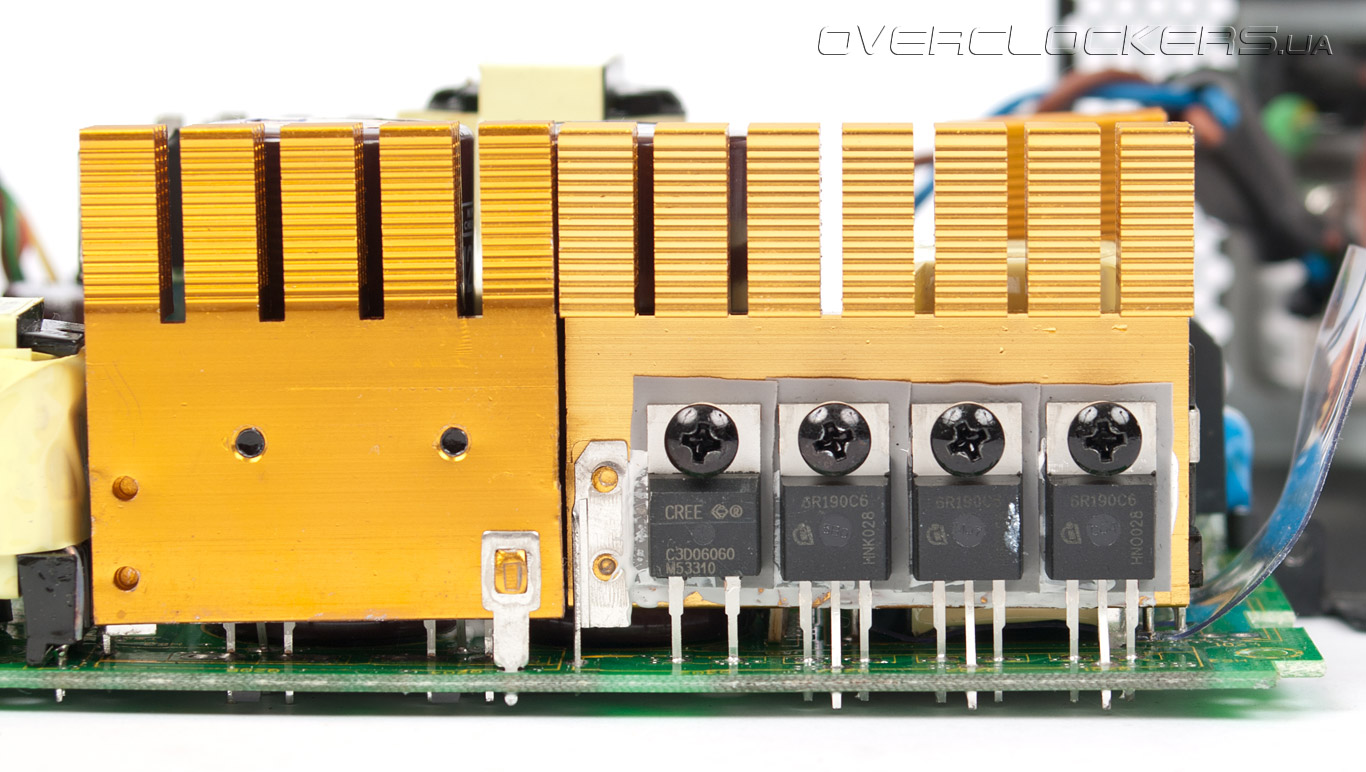

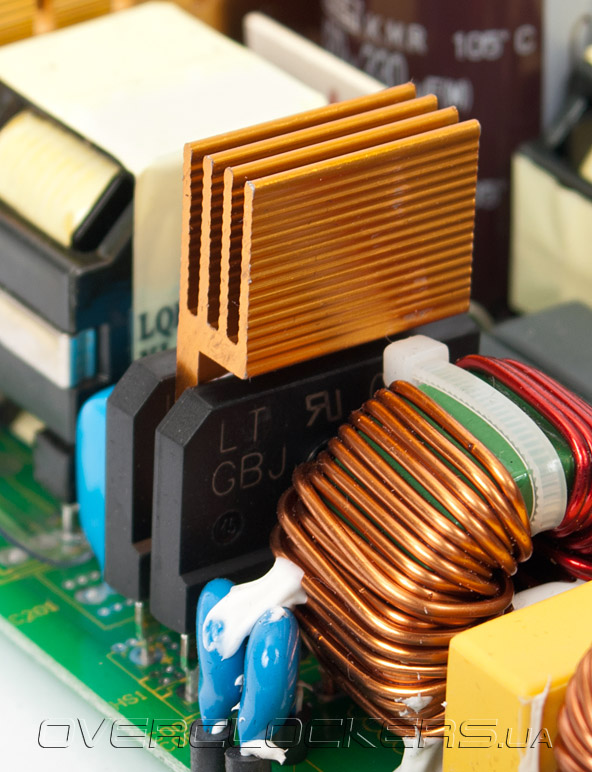

За охлаждение диодных мостов (GBJ1506), транзисторов APFC (IPP60R190C6) и ключевых MOSFET (IPP60R190C6) теперь отвечают радиаторы с большей площадью теплоотдачи. Кроме того, для силовых элементов они раздельные — в блоках старой ревизии транзисторы располагались на общем радиаторе. В любом случае, их размеры по-прежнему остаются небольшими.

Seasonic SS-660KM Seasonic SS-660KM

Контроллеры, отвечающие за активную коррекцию мощности (NCP1654) и резонансную схему (CM6901) расположены на отдельных платках возле радиаторов силовых транзисторов, что позволило компактно разместить элементы внутри блока.

Также была увеличена площадь и количество пластин-радиаторов, отводящих тепло от печатной платы.

Seasonic SS-660KM

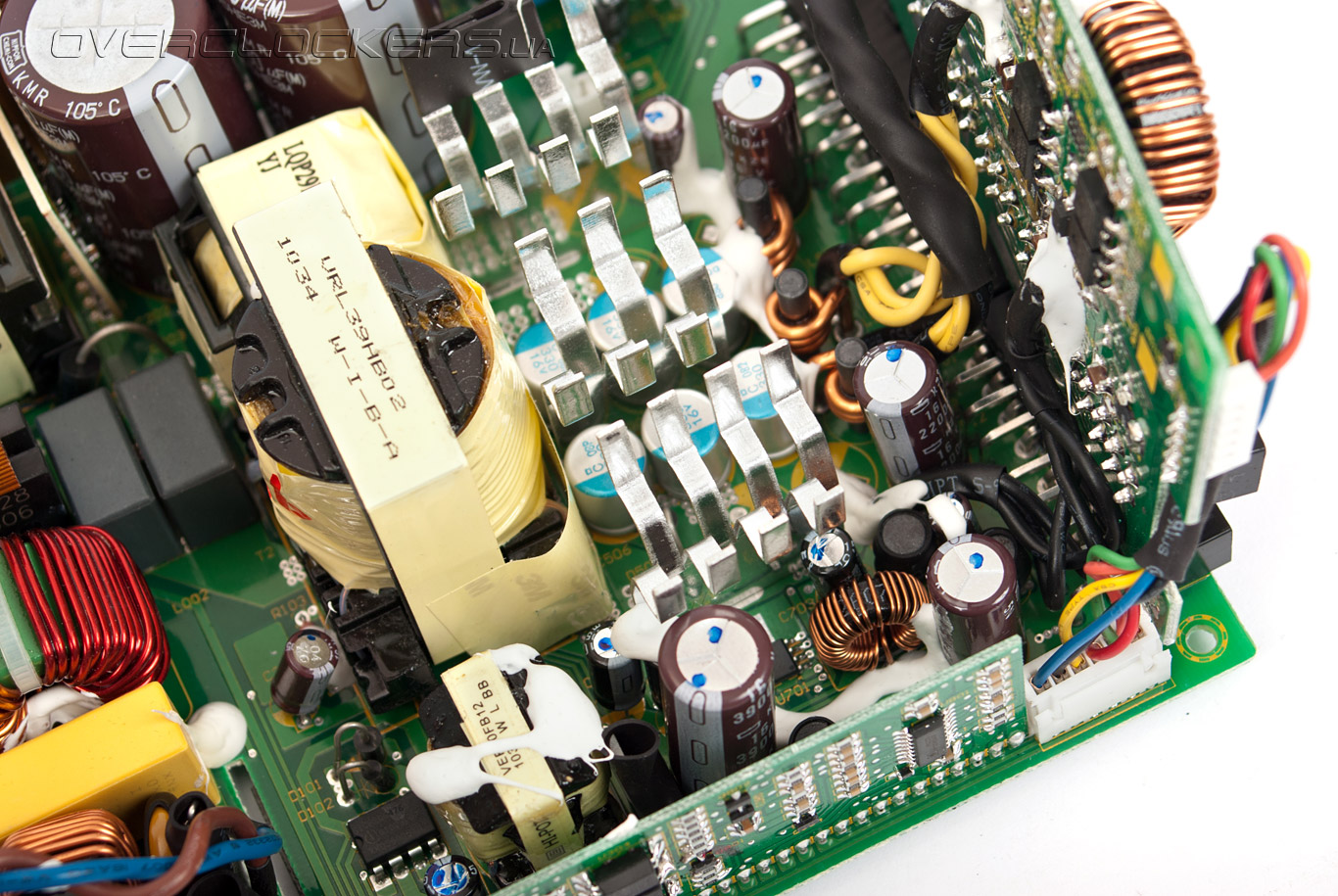

Расположены они в районе распаянных транзисторов 12-вольтового выпрямителя. Так как тепло от MOSFET передается не только крышке блока питания, но и печатной плате, подобные элементы позволяют снизить степень нагрева последней. С увеличенной площадью они теперь могут использоваться даже в маломощных решениях с пассивным охлаждением или в бесшумном режиме, поддерживая температурный режим блока в допустимых пределах.

Seasonic SS-660KM

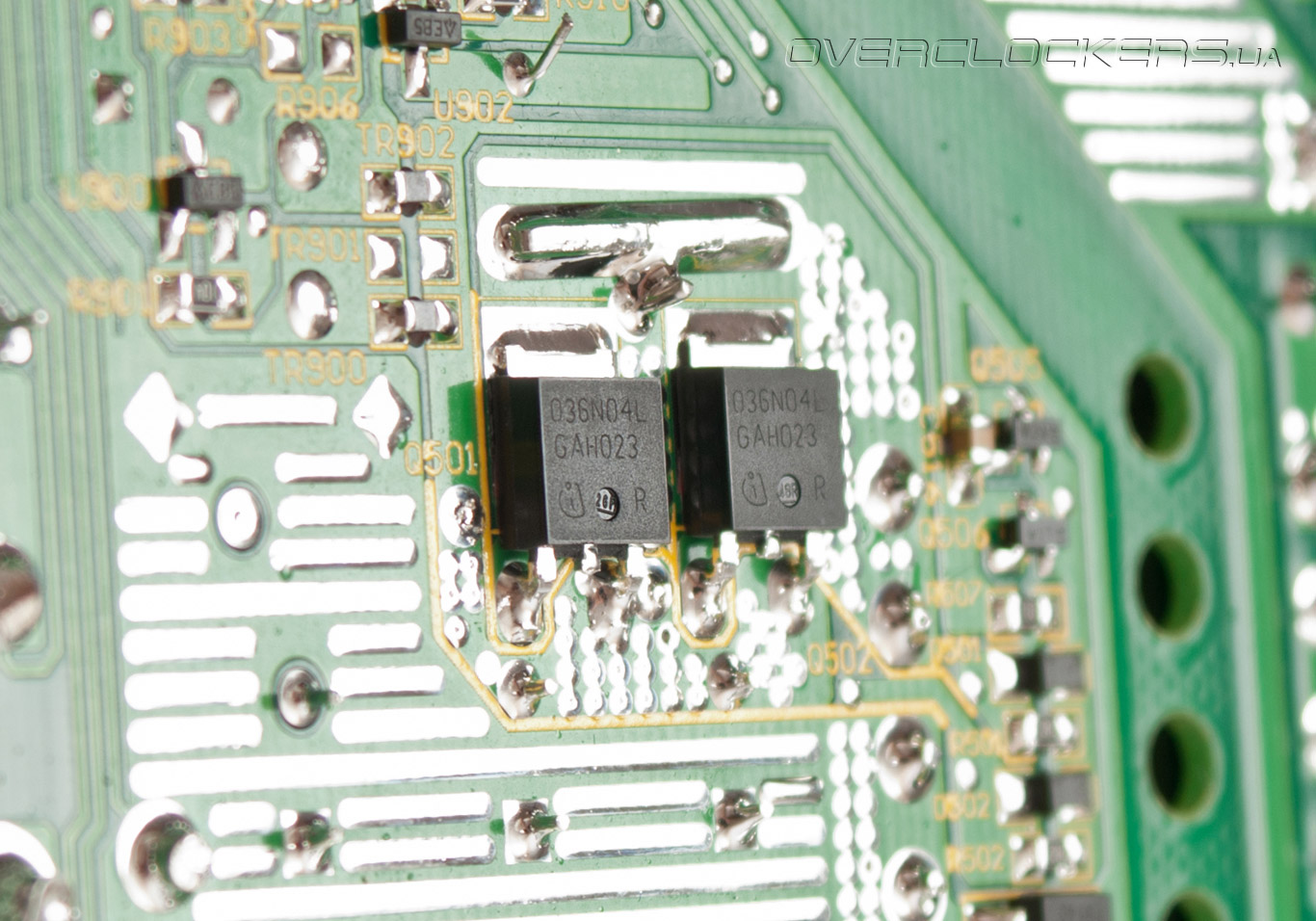

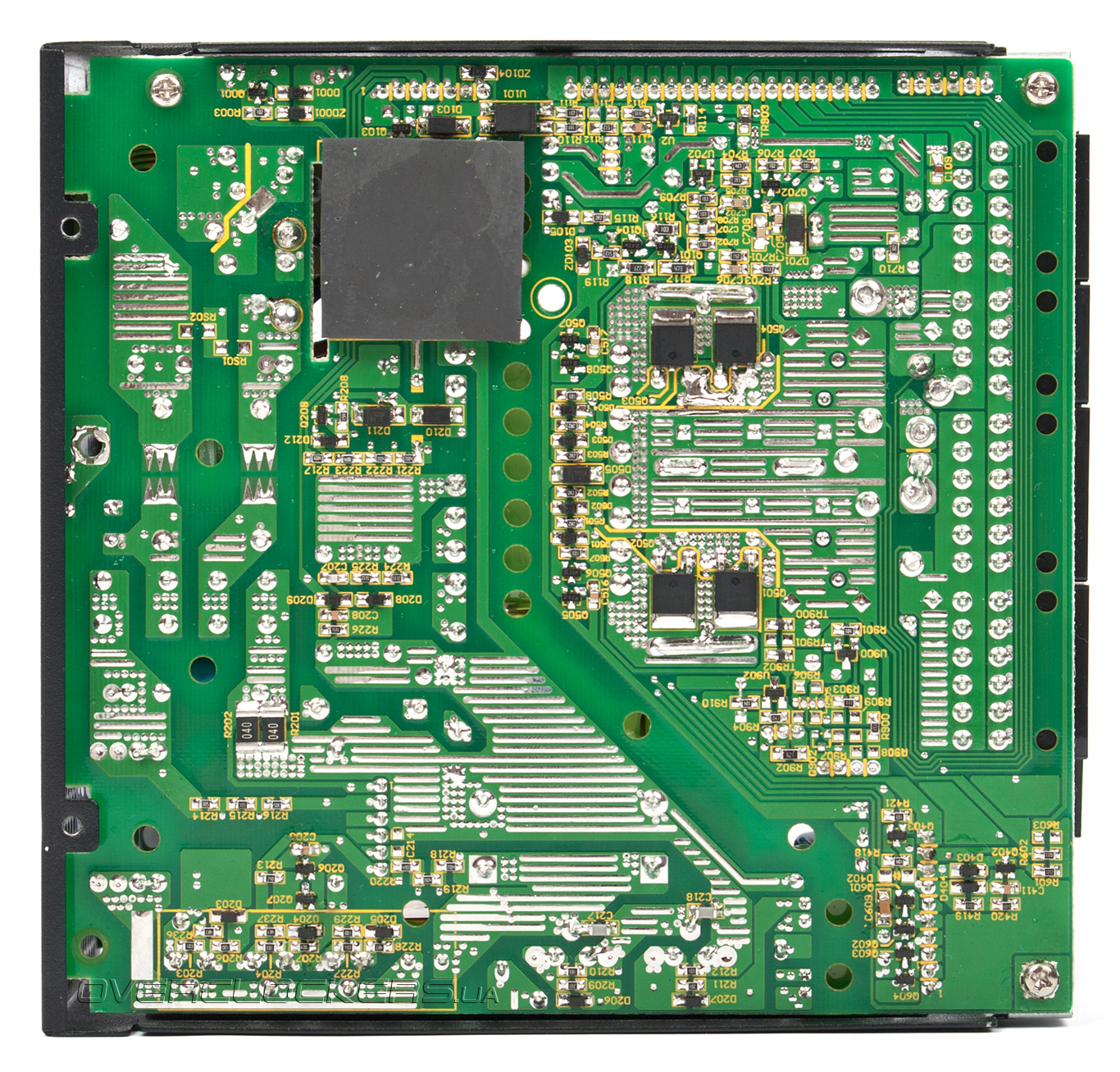

С обратной стороны платы, как уже отмечалось, распаяно четыре MOSFET (IPD036N04L) преобразователя напряжения на 12 В, являющегося основным в X-660. Напомним, что благодаря использованию синхронного выпрямителя на транзисторах повышается КПД блока и уменьшается его степень нагрева. В отличие от диодов транзисторы обладают небольшим сопротивлением в открытом состоянии — всего несколько мОм, из-за чего падение напряжения на них минимально, поэтому нагрев их незначительный.

Seasonic SS-660KM

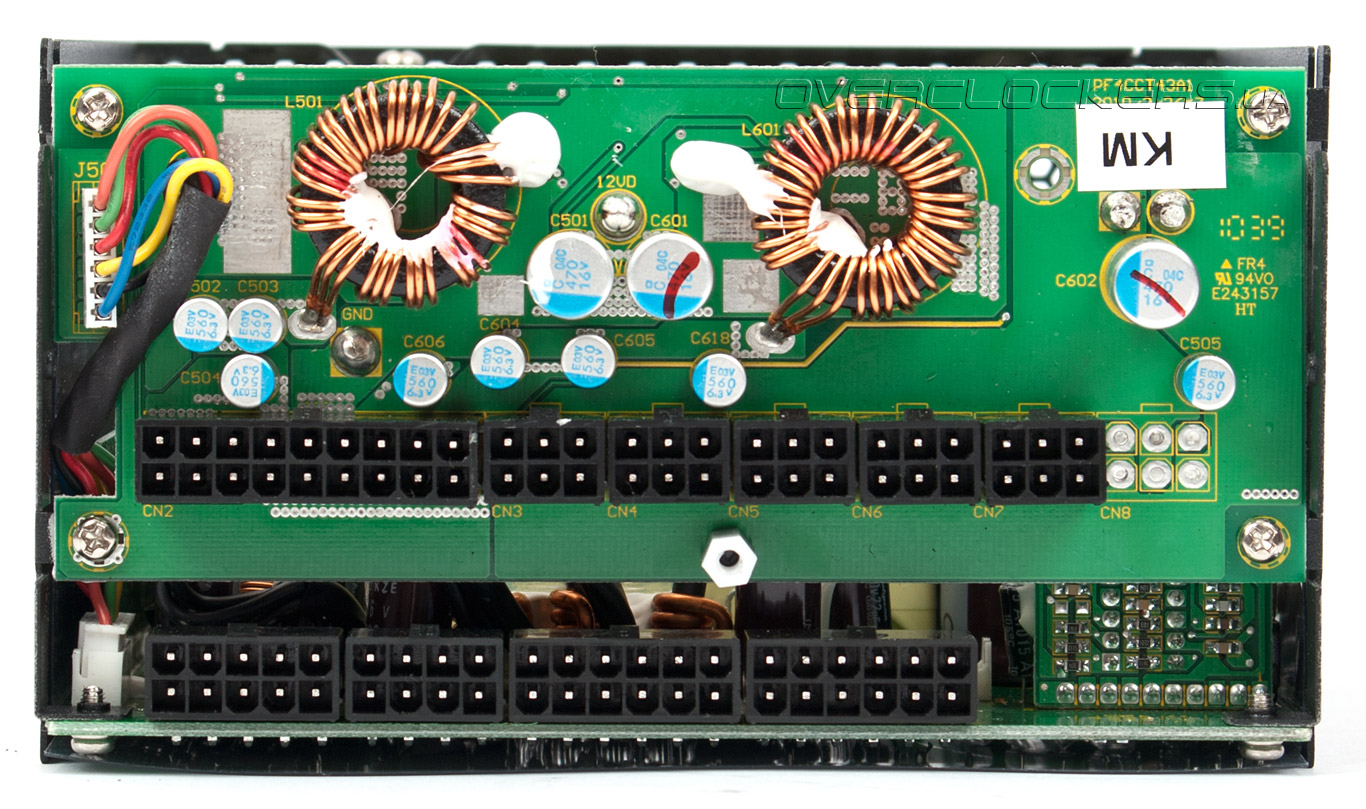

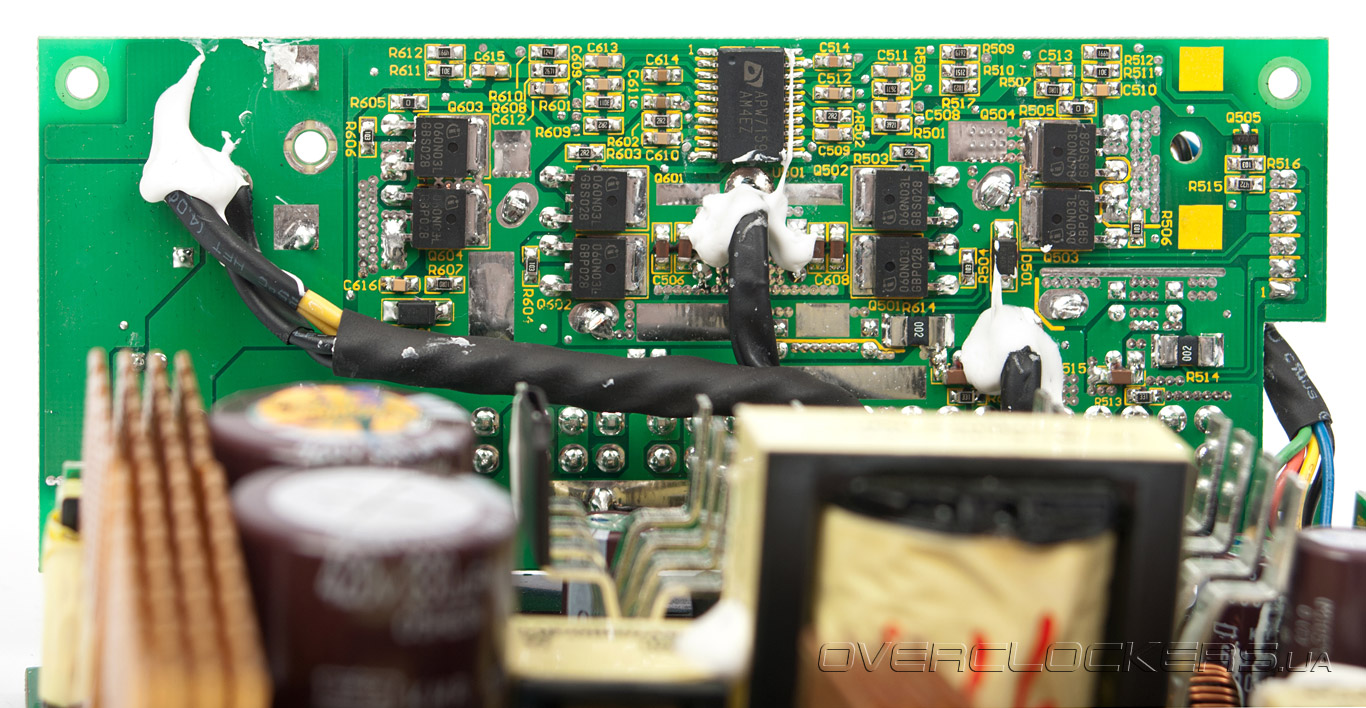

Для линий +3,3V и +5V предусмотрены отдельные DC-DC выпрямители, преобразующие 12 вольт в необходимые напряжения. Расположены они на отдельной печатной плате с разъемами для подключения кабелей.

Seasonic SS-660KM

Общая выдаваемая мощность этих преобразователей всего 125 ватт и транзисторы (IPD060N03L; ШИМ-контроллер APW7159) обходятся без дополнительного охлаждения. В качестве емкостей используются полимерные конденсаторы, как и в основном выпрямителе.

Seasonic SS-660KM

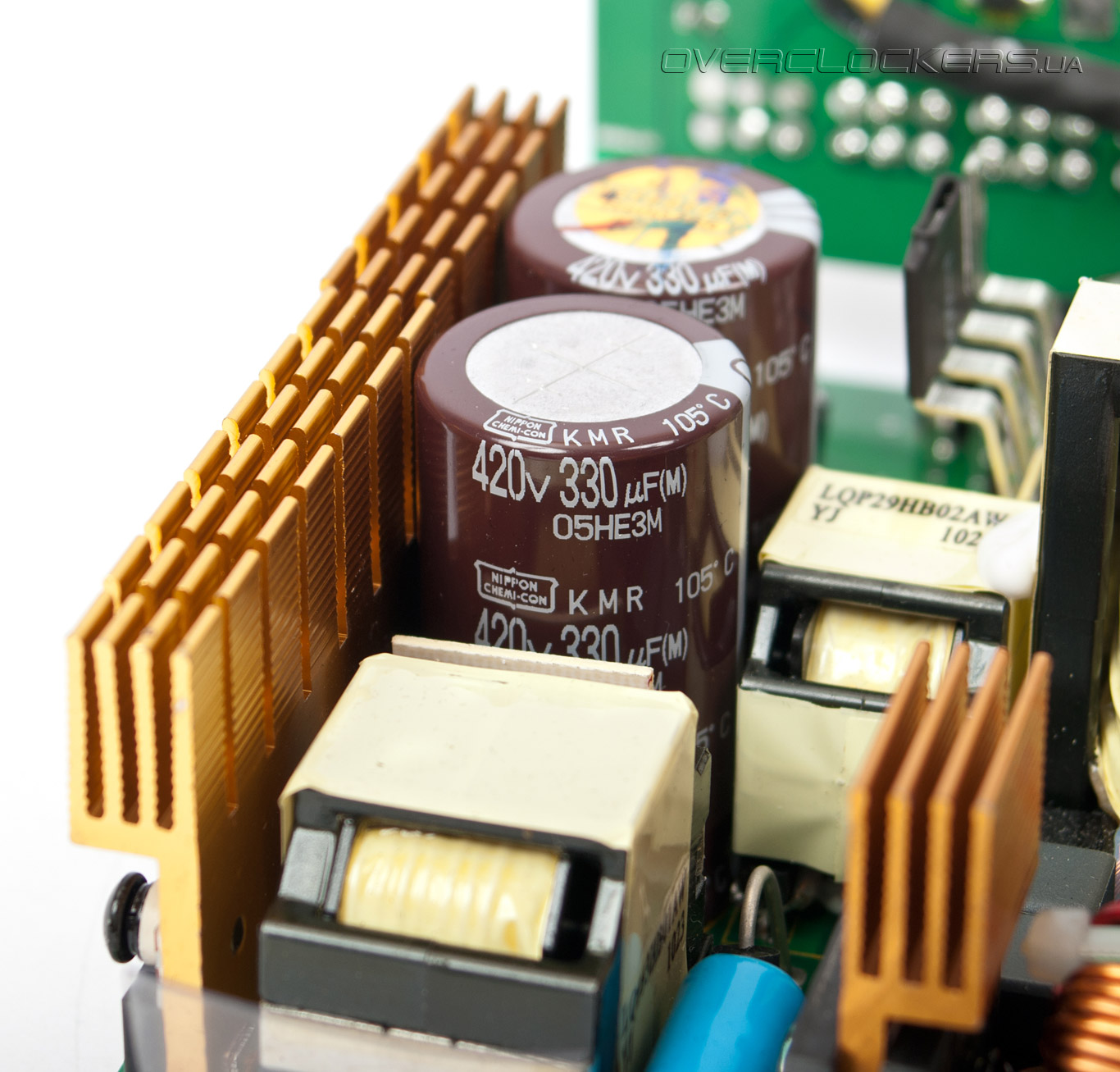

Что касается остальных емкостей, то во входной цепи установлено два конденсатора 330 мкФ на 420 вольт, серии KMR от Chemi-Con, в блоке фильтрации выходной цепи — серии KZH того же производителя. Есть несколько конденсаторов производства Rubycon. Все компоненты рассчитаны на жесткие условия работы.

Seasonic SS-660KM Seasonic SS-660KM

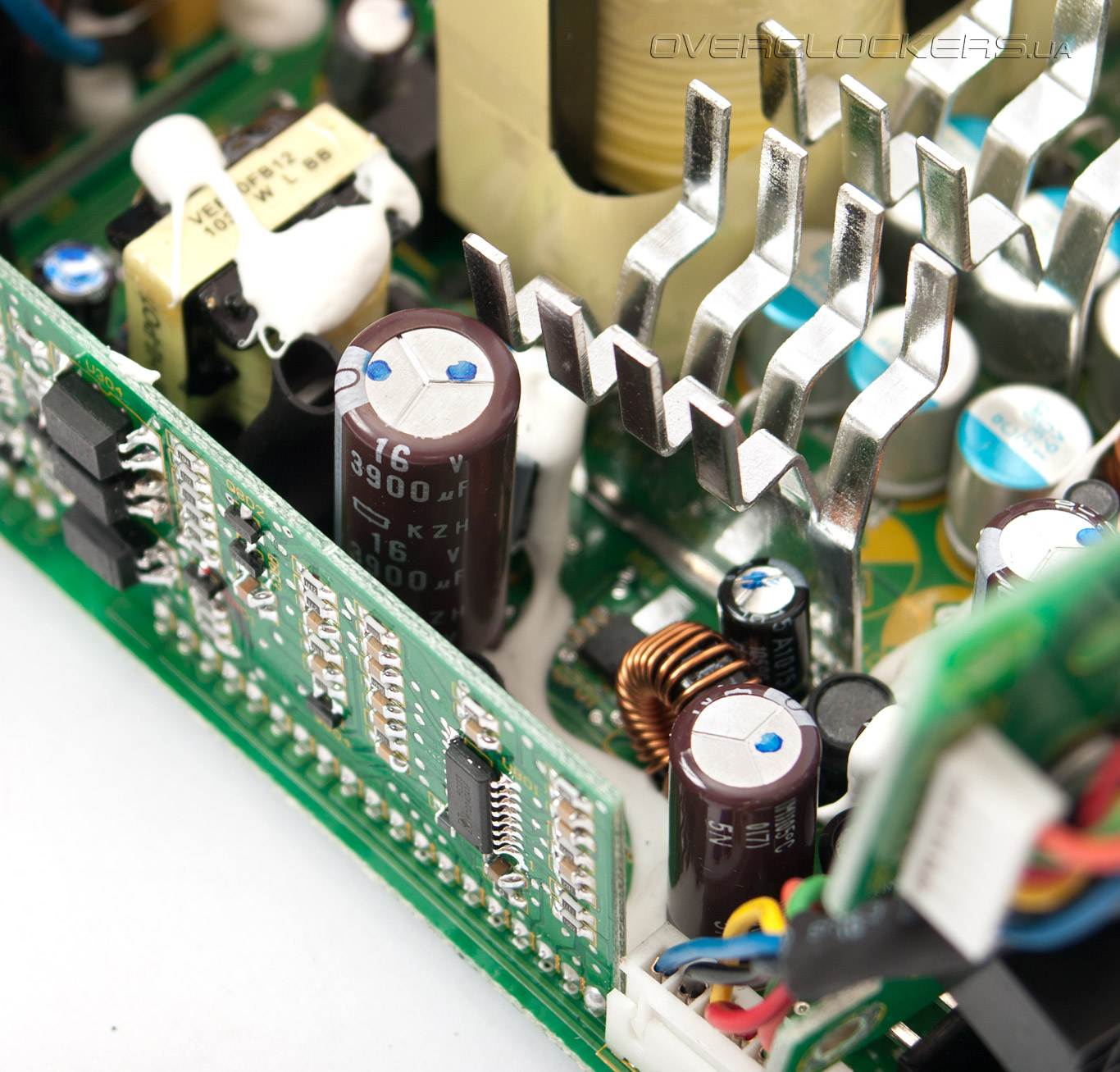

Возле выходного фильтра расположена плата мониторинга (чип PS223), отвечающая за защиту блока от перегрузок, перенапряжения и т.п. Входной же фильтр выполнен качественно, со всеми необходимыми элементами, включая варистор, ограничивающий броски напряжения.

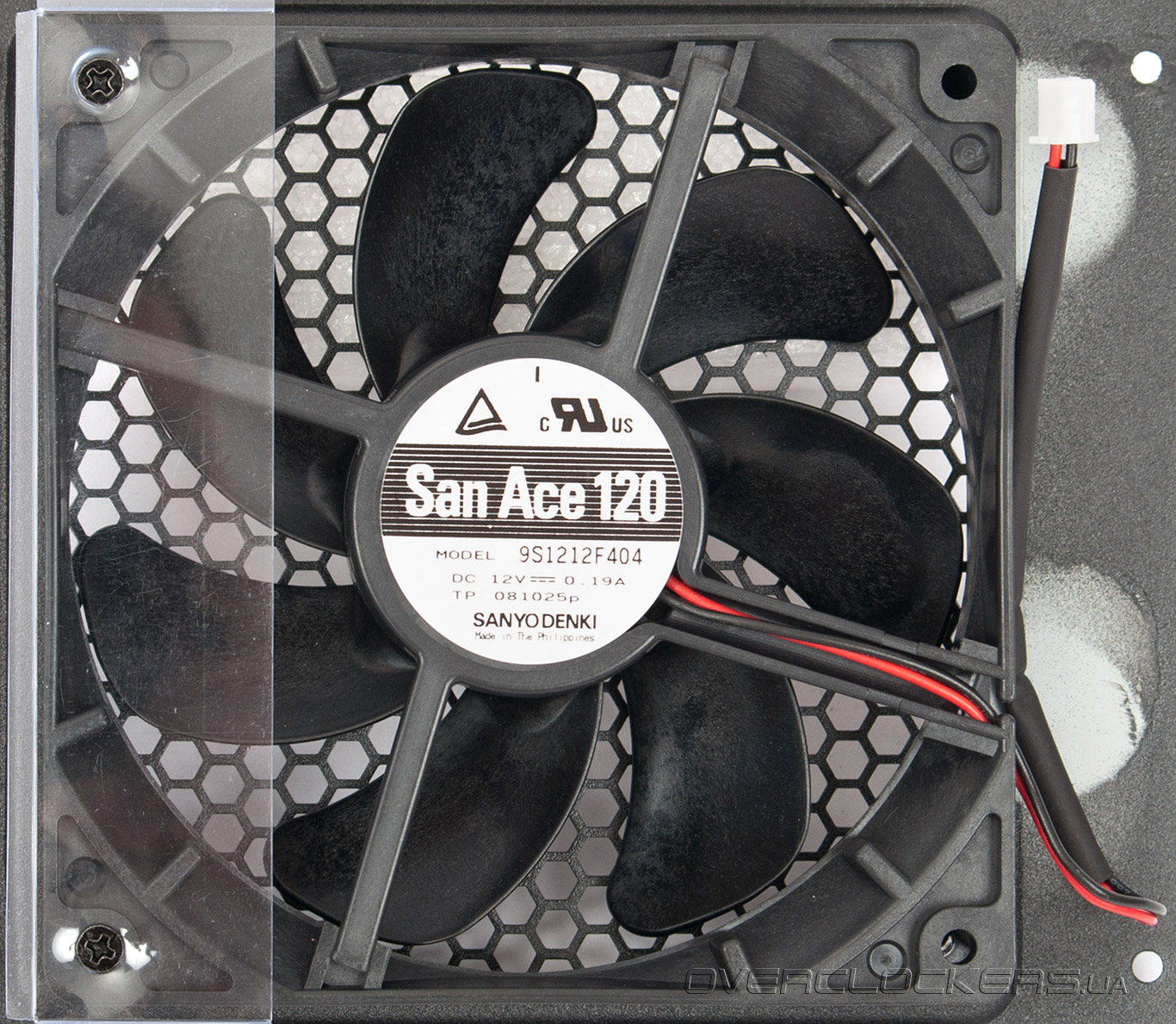

Для охлаждения компонентов SS-660KM используется знакомый по старым блокам этого производителя вентилятор San Ace 120 (9S1212F404) от Sanyo Denki. Но если в старой версии устройств серии X вентилятор обладал четырехконтактным подключением, то теперь инженеры Sea Sonic вернулись к привычной, двухконтактной схеме.

Seasonic SS-660KM

Работает он довольно-таки тихо — в этой области компания знает толк. Если остальные производители для поддержания оптимального температурного режима в своих продуктах используют высоко оборотистые вентиляторы, то Sea Sonic обычно применяет качественные компоненты, способные функционировать в жестких условиях и не требующих усиленного охлаждения. Отметим также, что рассматриваемый блок (по заверению производителя) при нагрузке на него всего 20% от номинала работает в пассивном режиме, а после этого значения до 50% скорость вращения вентилятора минимальна и уровень шума от него не превышает 16 дБ. Дальнейший рост нагрузки требует более активного охлаждения, но даже так уровень шума находится в допустимых пределах, в отличие от некоторых конкурирующих решений.

Seasonic X-760 (SS-760KM)

Следующая модель тоже относится к обновленной X-серии и является дальнейшим развитием рассмотренного ранее блока SS-750KM. Как и 660-ваттное устройство данный блок питания поставляется в продолговатой коробке, выполненной в желто-черной гамме.

Seasonic SS-760KM (X-760)

Оформление и ключевая информация осталась без изменений — сменили только мощность блока и его характеристики.

Seasonic SS-760KM (X-760)

Комплект поставки аналогичен младшей модели: велюровый чехол для блока, чехол с кабелями, крепежные винтики, стяжки, инструкция, наклейка на корпус с логотипом Seasonic и силовой кабель.

Seasonic SS-760KM (X-760)

По сравнению с устройством на 660 Вт количество кабелей увеличилось на один с разъемом EPS12V и один с тремя разъемами для IDE-устройств:
  • один с разъемом ATX 24-pin (длина 60 см);
  • два с 8-контактным EPS12V (один 4+4; 65 см);
  • два с двумя 8-контактными (6+2) разъемами для видеокарт PCI-E (60 см);
  • два с тремя разъемами питания для SATA-устройств (55+15+15 см);
  • один с двумя разъемами питания для SATA-устройств (35+15 см);
  • два с тремя разъемами питания для IDE-устройств (55+15+15 см);
  • один с двумя разъемами питания для IDE-устройств (35+15 см);
  • переходник питания с Molex на два разъема FDD (15 см).
Seasonic SS-760KM (X-760)

Заметим, что второй кабель для дополнительного питания процессора подключается вместо кабеля для видеокарты.

Внешне блок X-760 ничем не отличается от новых устройств Sea Sonic Electronics с активным охлаждением: черный корпус, та же сетка в виде сот, выполненная штамповкой на крышке блока, и сетевой разъем с выключателем на внешней панели.

Seasonic SS-760KM (X-760)

С внутренней панели расположен весь набор разъемов для кабелей и вентиляционные отверстия.

Seasonic SS-760KM (X-760)

Характеристики блока от младшей модели отличаются совсем немного. Так как модель рассчитана на 760 ватт, максимальный ток по линии +12V был поднят до 63 А.

Seasonic SS-760KM (X-760)

По остальным параметрам — без изменений. Это по 25 А на остальные каналы с комбинированной мощностью 125 Вт, 0,5 А для линии –12V и 3 А для «дежурки».

Шина питания +3,3V +5V +12V -12V +5Vsb
Макс. ток нагрузки, А 25 25 63 0,5 3
Комбинированная мощность, Вт 125  756 6 15
Общая мощность, Вт 760

Внутреннее устройство блока полностью повторяет модель SS-660KM, за исключением номиналов некоторых компонентов. Точно также выполнены все устройства в обновленной линейке X — контроллеры и DC-DC преобразователь используются одни и те же, а вот некоторые элементы, например, транзисторы на входе и выходе, разные.

Seasonic SS-760KM (X-760)
В данном случае, силовые транзисторы (SPA20N60C3) рассчитаны на больший ток и во входной цепи один из конденсаторов заменен на емкость в 390 мкФ вместо 330 мкФ.

Seasonic SS-760KM (X-760) Seasonic SS-760KM (X-760)

Помимо этого, на более мощные были заменены полевые транзисторы (IPD031N06L) в 12-вольтовом выпрямителе.

Seasonic SS-760KM (X-760)

В целом, конструктивно блоки выглядят неплохо, качество их исполнения находится на высоком уровне. Производитель сделал все, чтобы увеличить КПД устройств, снизить степень их нагрева и, соответственно, уровень шума. Удалось это благодаря включению в высоковольтный преобразователь LC-цепочки, снизившей тепловыделение ключевых транзисторов. Не меньшая заслуга и того же синхронного выпрямителя, использующего вместо диодов полевые транзисторы для получения низковольтного напряжения. Причем, элементная база имеет отличный запас и, забегая вперед, скажем о том, что современные решения Sea Sonic способны работать с серьезными перегрузками, превышающими номинал блоков процентов на 20. Кроме увеличения КПД производитель учел и экономичность в режиме ожидания, установив реле, обесточивающее все цепи, кроме дежурной.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда и оборудование тяжело, поэтому проверка блоков питания Seasonic X-660 и X-760 осуществлялось с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Тестирование проводилось в среде Windows 7 x64 HP. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Видеоподтест использовался в оконном режиме при разрешении 800x600 для модели SS-660KM и 1024x768 для SS-760KM, сложность шейдеров равнялась 8. Технология Hyper-Threading была активирована. Для включения режима SLI рабочие частоты видеокарт (они разных ревизий) были доведены до одинакового уровня, а напряжения IOH PCIE Voltage и ICH PCIE Voltage в BIOS Setup материнской платы были увеличены на 0,1 В от своего номинала. В противном случае, на 9-10 минуте тестирования режим SLI «разваливался».

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту сети, потребляемый ток всей системы, включая блок питания, и количество энергии, потраченное на единицу времени. Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания, потребляемая мощность системы в целом и коэффициент мощности при простое и нагрузке.

  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая мощность, Вт PF
Режим Idle Burn Idle Burn Idle Burn Idle Burn Idle Burn
Seasonic X-660 (SS-660KM) 3,40 (+3%) 3,40 (+3%) 5,03 (+0,6%) 5,04 (+0,8%) 12,18 (+1,5%) 12,14 (+1,2%) 262 869 0,95 0,98
Seasonic X-760 (SS-760KM) 3,42 (+3,6%) 3,42 (+3,6%) 5,03 (+0,6%) 5,04 (+0,8%) 12,26 (+2,1%) 12,21 (+1,7%) 267 955 0,93 0,96

В который раз продукты Seasonic показали себя с лучшей стороны. Напряжения на всех каналах не выходили за 5% допуск и находились на уровне 0,6–3,6 процентов, и это при том, что блоки тестировались с перегрузкой около 100 ватт. Максимально, что удалось выжать из рассматриваемых моделей, так это 22% (920 Вт общая потребляя мощность, работа около получаса) сверх номинала для X-660 и 18% (1020 Вт) для X-760. Естественно, данные результаты примерны, а для старшего блока нам так и не удалось превысить порог энергопотребления из-за «маломощной» системы — его просто нечем было нагрузить.

В качестве бонуса предлагаем вашему вниманию графики пульсаций на различных линиях блоков Seasonic X-660 и Seasonic X-760.

Seasonic X-660 (SS-660KM)
Пульсации на линии +12 В блока питания Seasonic X-660

Seasonic X-660 (SS-660KM)
Пульсации на линии +5 В блока питания Seasonic X-660

Seasonic X-660 (SS-660KM)
Пульсации на линии +3,3 В блока питания Seasonic X-660

Seasonic X-760 (SS-760KM)
Пульсации на линии +12 В блока питания Seasonic X-760

Seasonic X-760 (SS-760KM)
Пульсации на линии +5 В блока питания Seasonic X-760

Seasonic X-760 (SS-760KM)
Пульсации на линии +3,3 В блока питания Seasonic X-760

И хотя с работающей системой сложно измерить чистый уровень пульсаций на выходе блоков питания, новые решения Seasonic в сравнении со старыми продуктами действительно обладают меньшим количеством пульсаций.


Выводы

Компания Sea Sonic Electronics в очередной раз доказала, что ее блоки питания являются одними из лучших на рынке. Качественно выполненные с превосходным запасом мощности, высоким КПД и стабильными характеристиками модели серии X, тем не менее, обладают умеренным шумом и становятся отличным вариантом для постройки тихих, но производительных систем.

Модель X-660 (SS-660KM) без проблем выдержала 20% перегрузку, и этот блок справится с любой конфигурацией из пары видеокарт, работающих в режиме CrossFire или SLI, и мощным процессором. Количество кабелей в комплекте достаточно для организации всевозможных RAID-массивов и подключения различного оборудования. Набор дополнительных аксессуаров включает даже стяжки, благодаря которым можно будет аккуратно разместить кабели внутри системного блока.

Seasonic SS-660KM (X-660) Выбор редакции: лучший продукт

Аналогичный по функциональности блок Seasonic X-760 (SS-760KM) нам не удалось нагрузить по полной, но даже его 18-процентный (примерно) результат по перегрузке является одним из самых выдающихся. Комплект поставки немного увеличился за счет дополнительного кабеля для питания процессора в ущерб второй видеокарте при подключении и кабеля для IDE-устройств. Цена его на 30 долларов выше, чем у младшей модели, но учитывая их среднюю стоимость (более $200), это не так существенно, хотя вполне можно сэкономить, взяв менее мощный продукт.

Seasonic SS-760KM (X-760) Выбор редакции: лучший продукт
