Стремление к совершенству. Блоки питания Seasonic X-660 и X-760

Seasonic X-760 (SS-760KM)

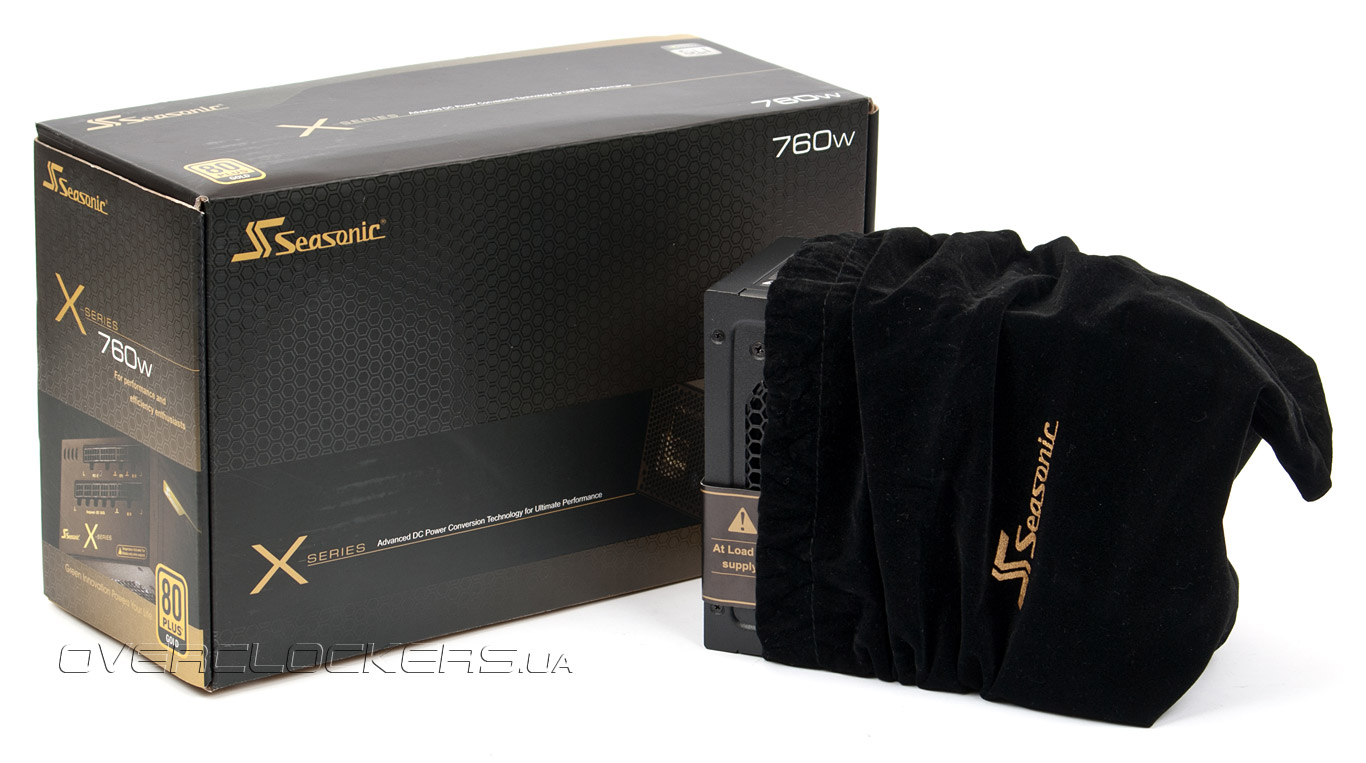

Следующая модель тоже относится к обновленной X-серии и является дальнейшим развитием рассмотренного ранее блока SS-750KM. Как и 660-ваттное устройство данный блок питания поставляется в продолговатой коробке, выполненной в желто-черной гамме.

Seasonic SS-760KM (X-760)

Оформление и ключевая информация осталась без изменений — сменили только мощность блока и его характеристики.

Seasonic SS-760KM (X-760)

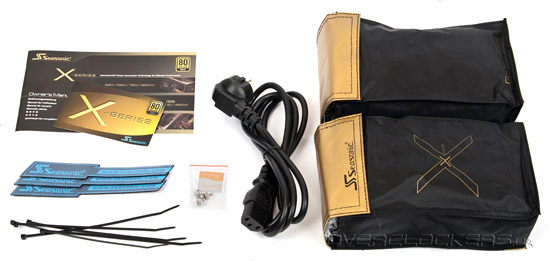

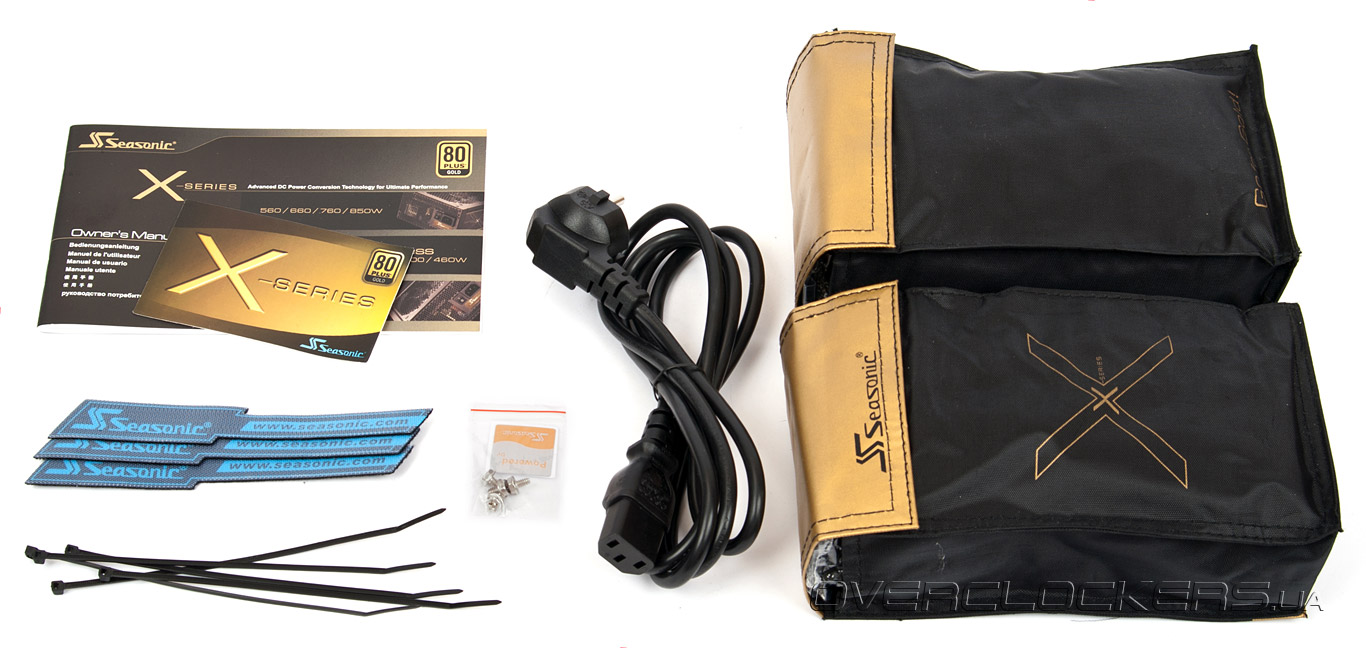

Комплект поставки аналогичен младшей модели: велюровый чехол для блока, чехол с кабелями, крепежные винтики, стяжки, инструкция, наклейка на корпус с логотипом Seasonic и силовой кабель.

Seasonic SS-760KM (X-760)

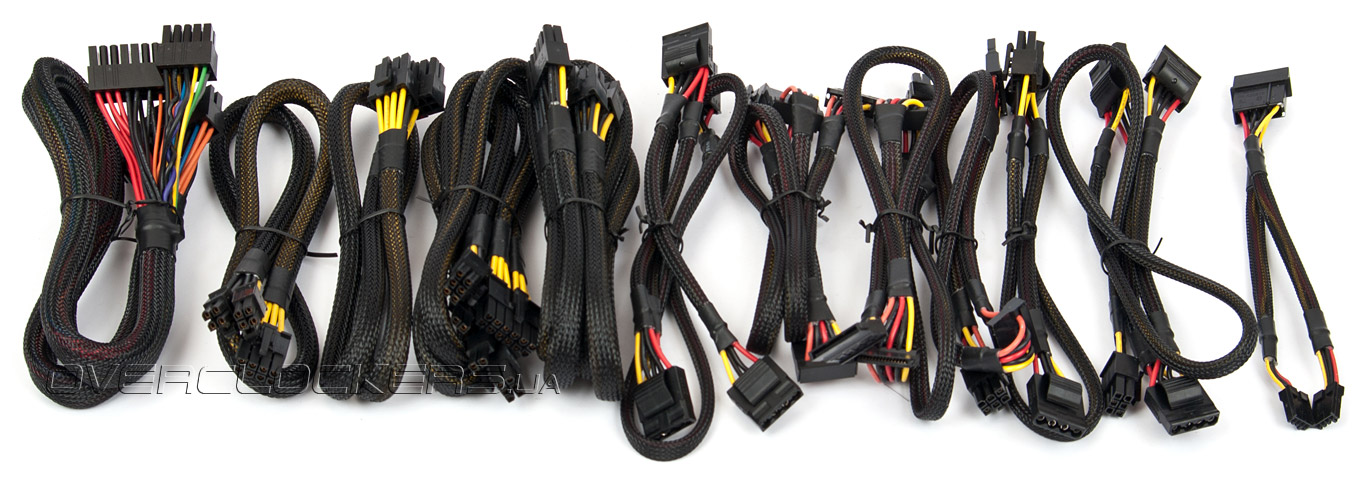

По сравнению с устройством на 660 Вт количество кабелей увеличилось на один с разъемом EPS12V и один с тремя разъемами для IDE-устройств:
  • один с разъемом ATX 24-pin (длина 60 см);
  • два с 8-контактным EPS12V (один 4+4; 65 см);
  • два с двумя 8-контактными (6+2) разъемами для видеокарт PCI-E (60 см);
  • два с тремя разъемами питания для SATA-устройств (55+15+15 см);
  • один с двумя разъемами питания для SATA-устройств (35+15 см);
  • два с тремя разъемами питания для IDE-устройств (55+15+15 см);
  • один с двумя разъемами питания для IDE-устройств (35+15 см);
  • переходник питания с Molex на два разъема FDD (15 см).
Seasonic SS-760KM (X-760)

Заметим, что второй кабель для дополнительного питания процессора подключается вместо кабеля для видеокарты.

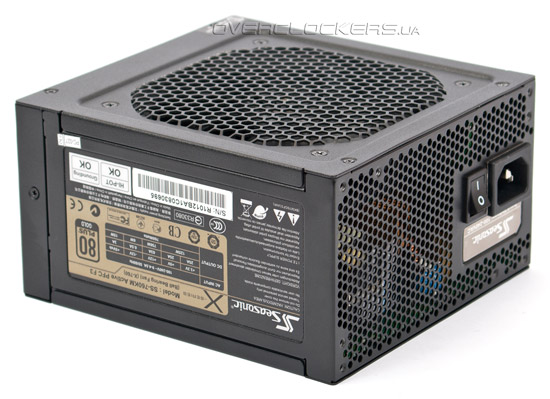

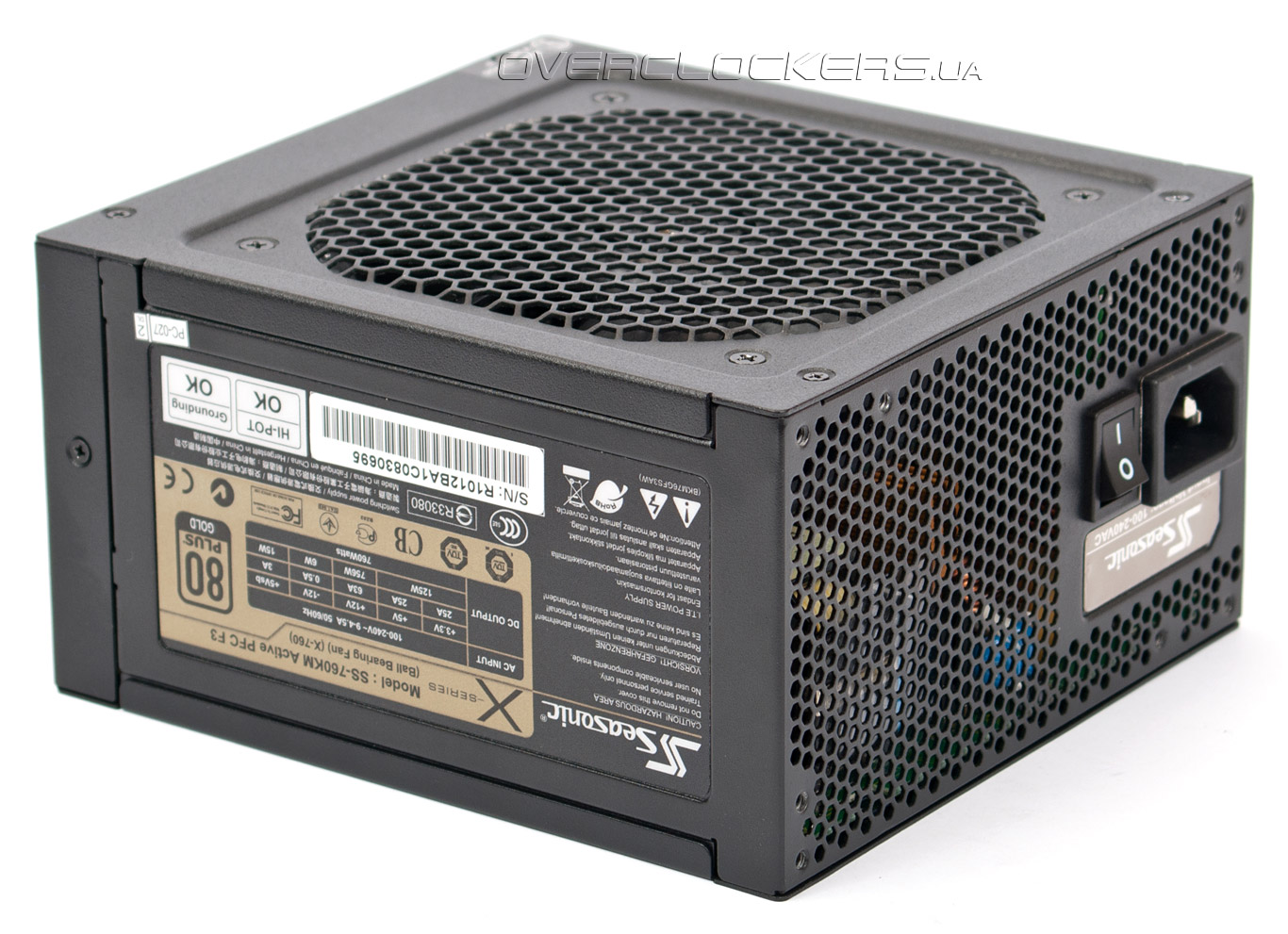

Внешне блок X-760 ничем не отличается от новых устройств Sea Sonic Electronics с активным охлаждением: черный корпус, та же сетка в виде сот, выполненная штамповкой на крышке блока, и сетевой разъем с выключателем на внешней панели.

Seasonic SS-760KM (X-760)

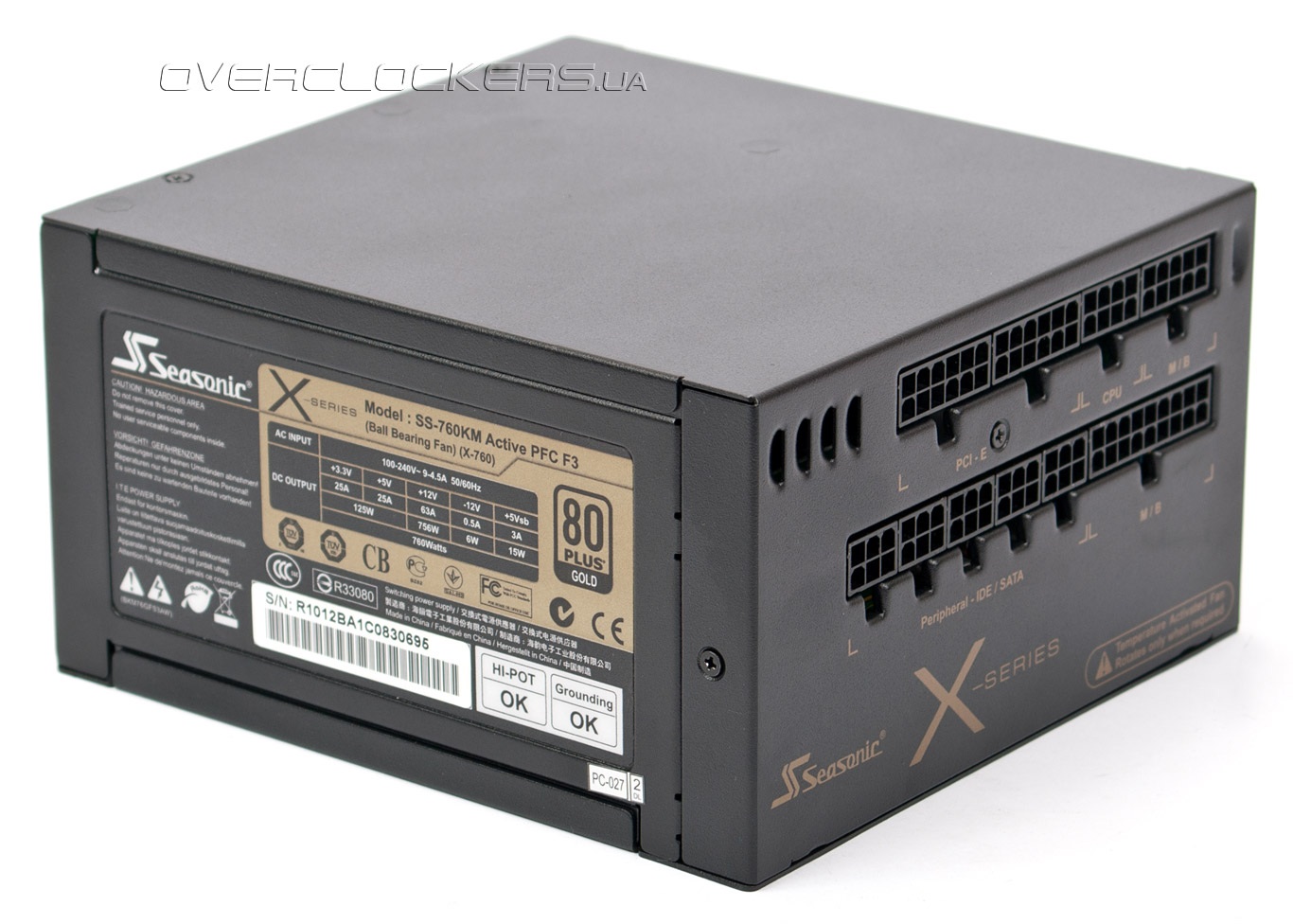

С внутренней панели расположен весь набор разъемов для кабелей и вентиляционные отверстия.

Seasonic SS-760KM (X-760)

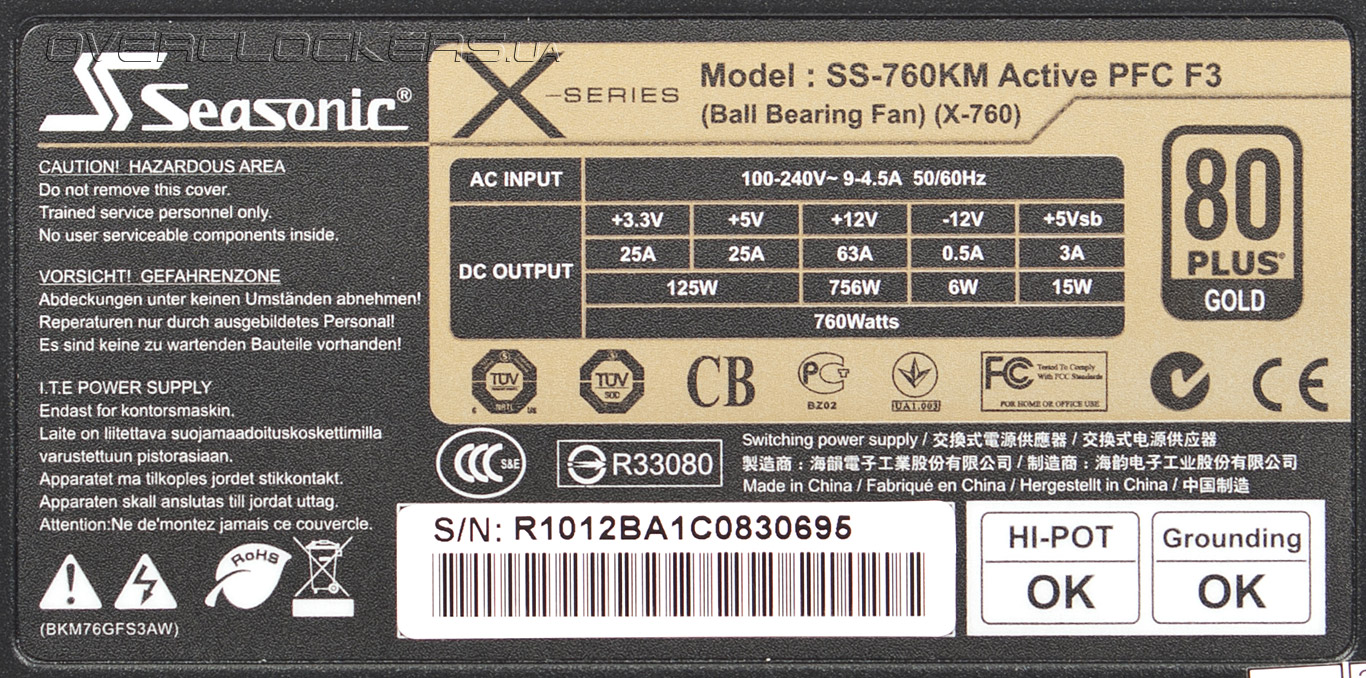

Характеристики блока от младшей модели отличаются совсем немного. Так как модель рассчитана на 760 ватт, максимальный ток по линии +12V был поднят до 63 А.

Seasonic SS-760KM (X-760)

По остальным параметрам — без изменений. Это по 25 А на остальные каналы с комбинированной мощностью 125 Вт, 0,5 А для линии –12V и 3 А для «дежурки».

Шина питания +3,3V +5V +12V -12V +5Vsb
Макс. ток нагрузки, А 25 25 63 0,5 3
Комбинированная мощность, Вт 125  756 6 15
Общая мощность, Вт 760

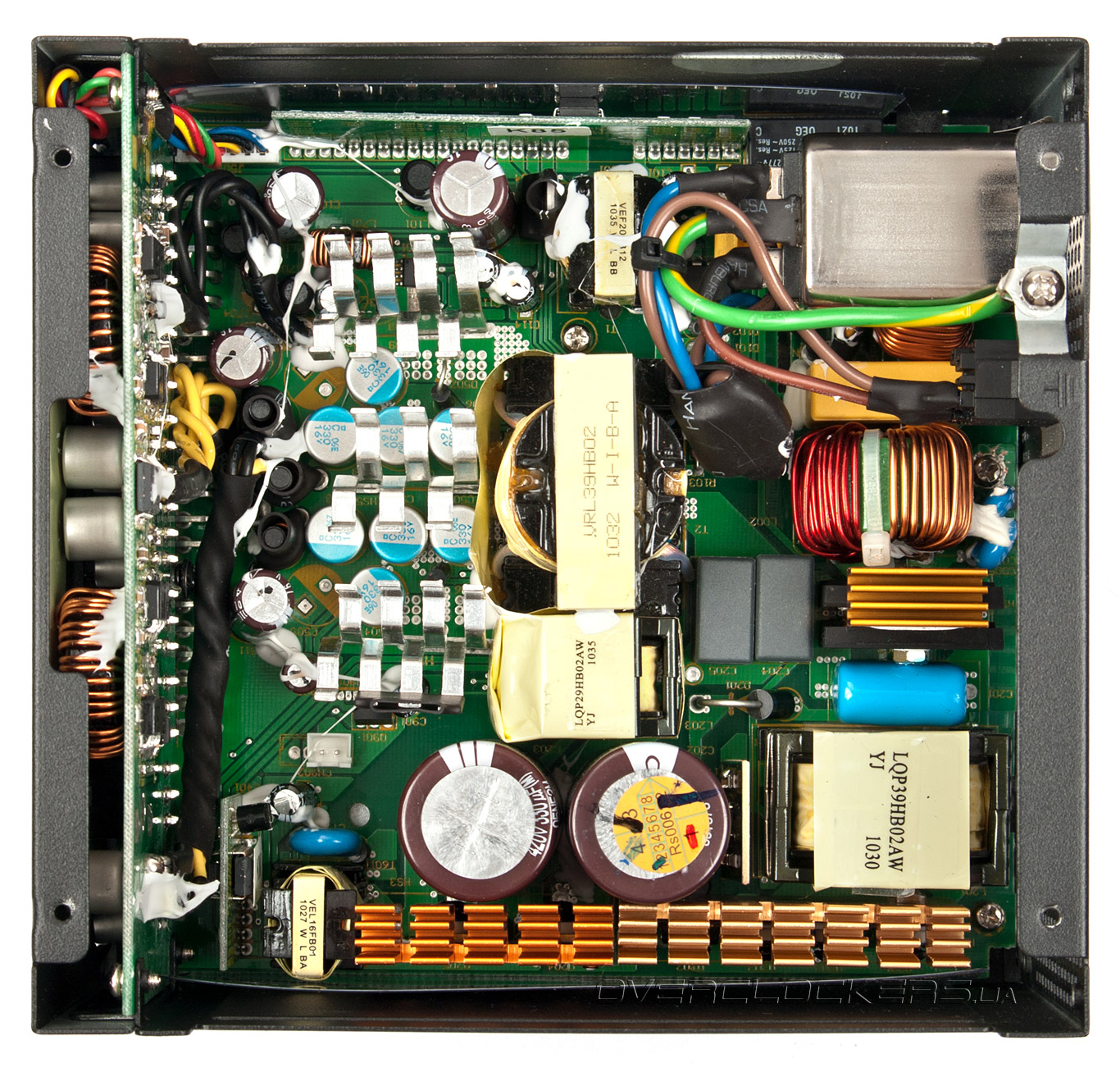

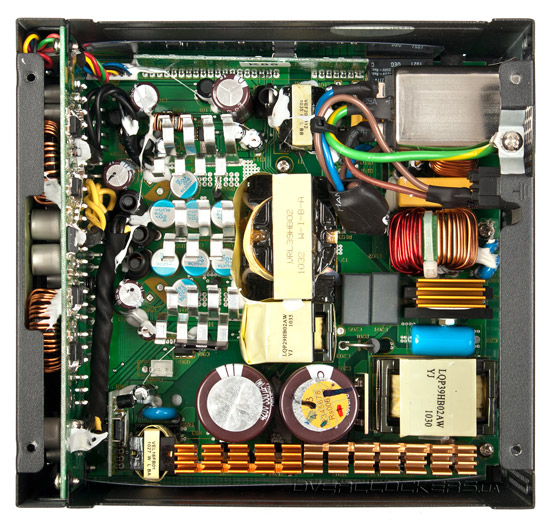

Внутреннее устройство блока полностью повторяет модель SS-660KM, за исключением номиналов некоторых компонентов. Точно также выполнены все устройства в обновленной линейке X — контроллеры и DC-DC преобразователь используются одни и те же, а вот некоторые элементы, например, транзисторы на входе и выходе, разные.

Seasonic SS-760KM (X-760)

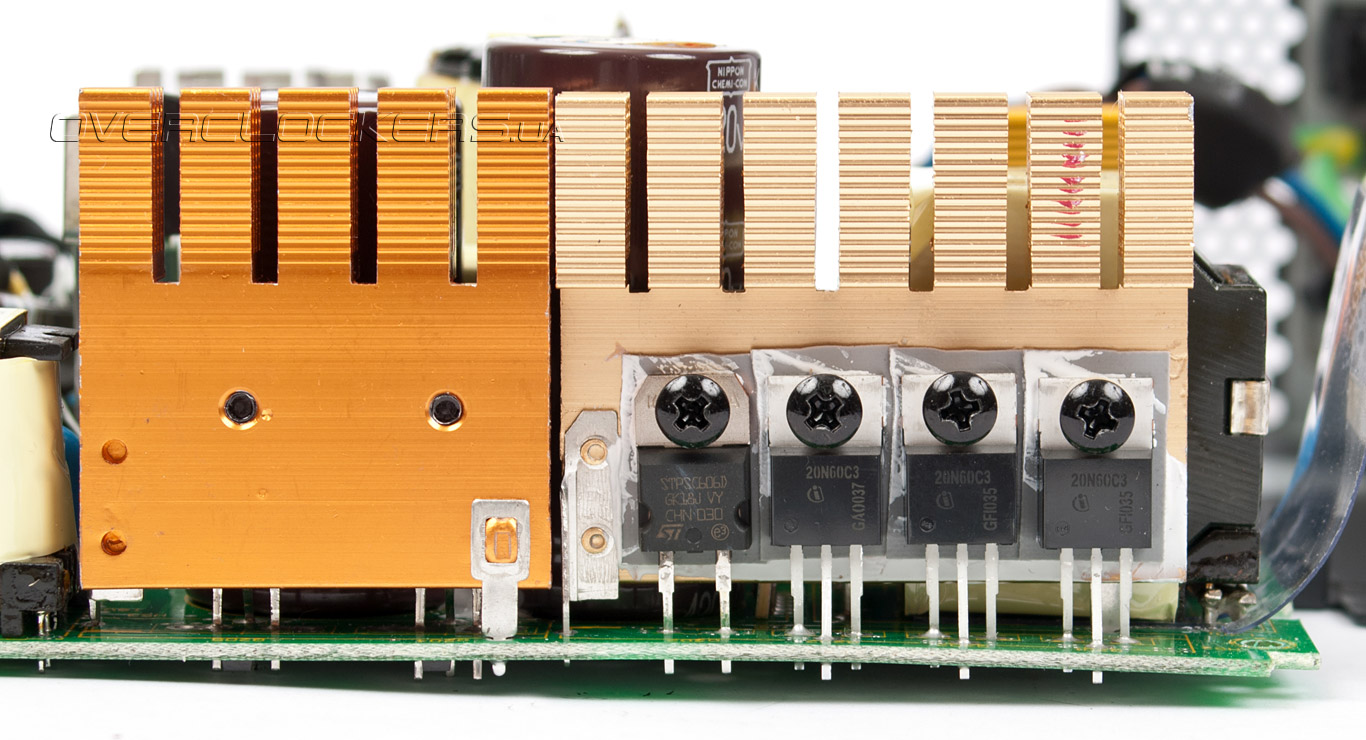

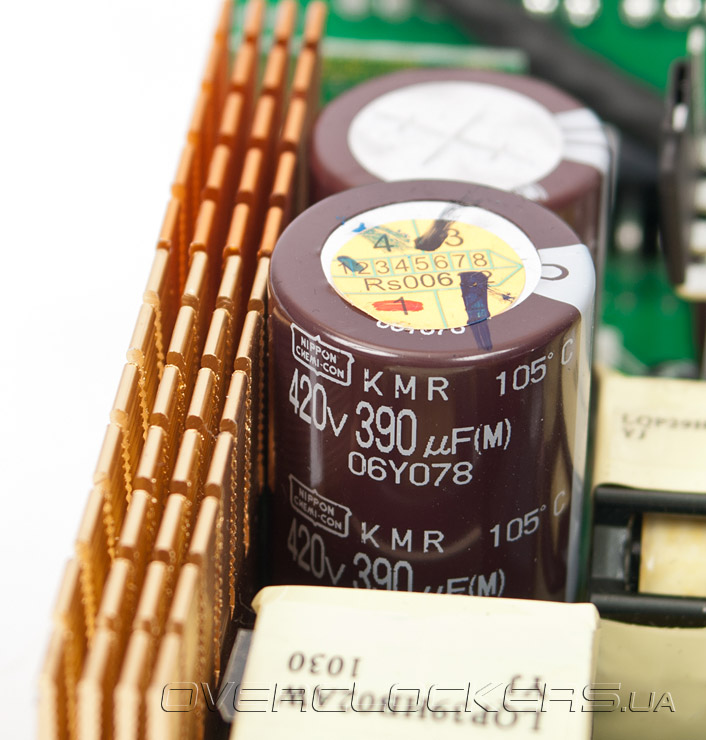

В данном случае, силовые транзисторы (SPA20N60C3) рассчитаны на больший ток и во входной цепи один из конденсаторов заменен на емкость в 390 мкФ вместо 330 мкФ.

Seasonic SS-760KM (X-760) Seasonic SS-760KM (X-760)

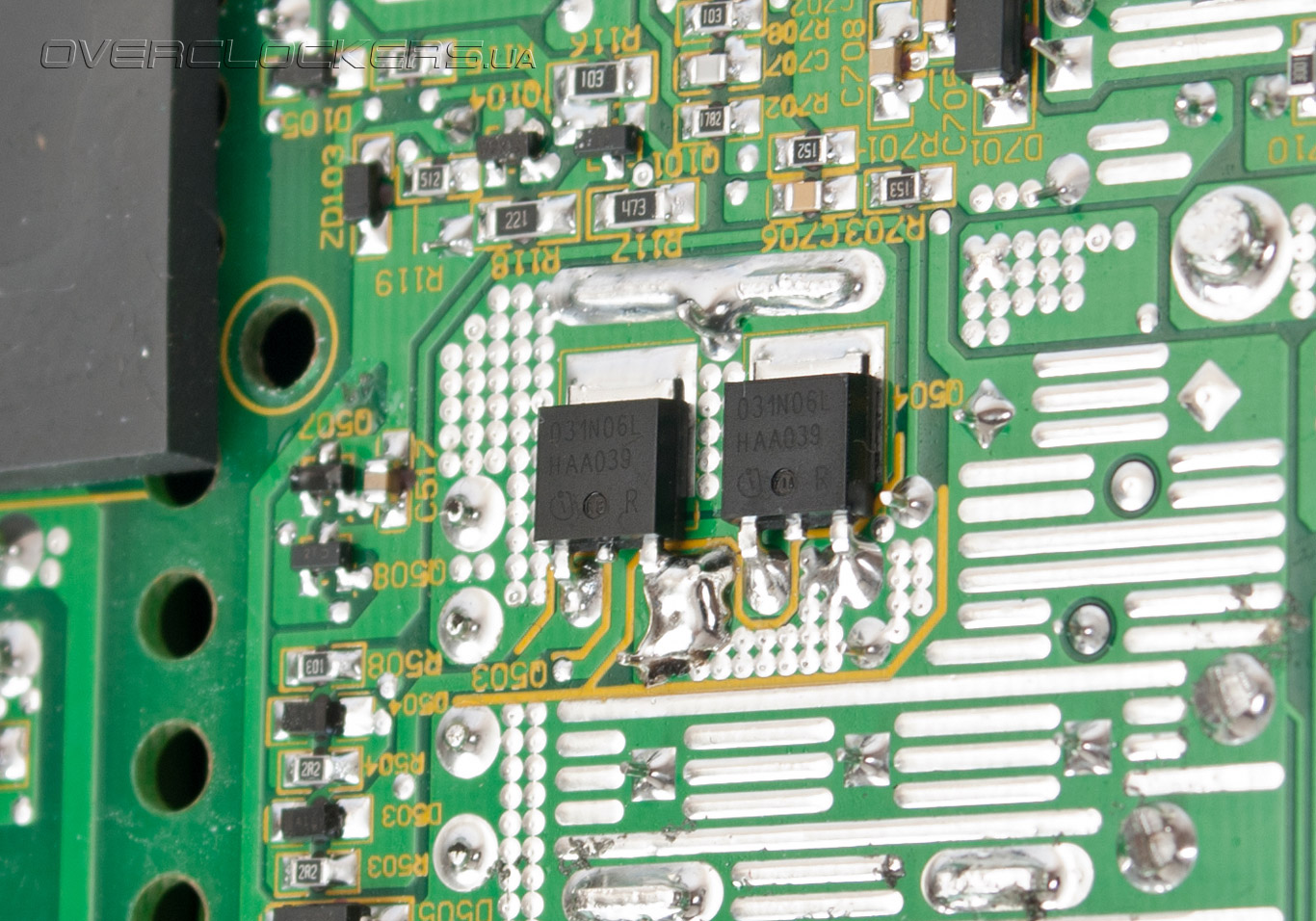

Помимо этого, на более мощные были заменены полевые транзисторы (IPD031N06L) в 12-вольтовом выпрямителе.

Seasonic SS-760KM (X-760)

В целом, конструктивно блоки выглядят неплохо, качество их исполнения находится на высоком уровне. Производитель сделал все, чтобы увеличить КПД устройств, снизить степень их нагрева и, соответственно, уровень шума. Удалось это благодаря включению в высоковольтный преобразователь LC-цепочки, снизившей тепловыделение ключевых транзисторов. Не меньшая заслуга и того же синхронного выпрямителя, использующего вместо диодов полевые транзисторы для получения низковольтного напряжения. Причем, элементная база имеет отличный запас и, забегая вперед, скажем о том, что современные решения Sea Sonic способны работать с серьезными перегрузками, превышающими номинал блоков процентов на 20. Кроме увеличения КПД производитель учел и экономичность в режиме ожидания, установив реле, обесточивающее все цепи, кроме дежурной.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда и оборудование тяжело, поэтому проверка блоков питания Seasonic X-660 и X-760 осуществлялось с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Тестирование проводилось в среде Windows 7 x64 HP. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Видеоподтест использовался в оконном режиме при разрешении 800x600 для модели SS-660KM и 1024x768 для SS-760KM, сложность шейдеров равнялась 8. Технология Hyper-Threading была активирована. Для включения режима SLI рабочие частоты видеокарт (они разных ревизий) были доведены до одинакового уровня, а напряжения IOH PCIE Voltage и ICH PCIE Voltage в BIOS Setup материнской платы были увеличены на 0,1 В от своего номинала. В противном случае, на 9-10 минуте тестирования режим SLI «разваливался».

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту сети, потребляемый ток всей системы, включая блок питания, и количество энергии, потраченное на единицу времени. Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания, потребляемая мощность системы в целом и коэффициент мощности при простое и нагрузке.

  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая мощность, Вт PF
Режим Idle Burn Idle Burn Idle Burn Idle Burn Idle Burn
Seasonic X-660 (SS-660KM) 3,40 (+3%) 3,40 (+3%) 5,03 (+0,6%) 5,04 (+0,8%) 12,18 (+1,5%) 12,14 (+1,2%) 262 869 0,95 0,98
Seasonic X-760 (SS-760KM) 3,42 (+3,6%) 3,42 (+3,6%) 5,03 (+0,6%) 5,04 (+0,8%) 12,26 (+2,1%) 12,21 (+1,7%) 267 955 0,93 0,96

В который раз продукты Seasonic показали себя с лучшей стороны. Напряжения на всех каналах не выходили за 5% допуск и находились на уровне 0,6–3,6 процентов, и это при том, что блоки тестировались с перегрузкой около 100 ватт. Максимально, что удалось выжать из рассматриваемых моделей, так это 22% (920 Вт общая потребляя мощность, работа около получаса) сверх номинала для X-660 и 18% (1020 Вт) для X-760. Естественно, данные результаты примерны, а для старшего блока нам так и не удалось превысить порог энергопотребления из-за «маломощной» системы — его просто нечем было нагрузить.

В качестве бонуса предлагаем вашему вниманию графики пульсаций на различных линиях блоков Seasonic X-660 и Seasonic X-760.

Seasonic X-660 (SS-660KM)
Пульсации на линии +12 В блока питания Seasonic X-660

Seasonic X-660 (SS-660KM)
Пульсации на линии +5 В блока питания Seasonic X-660

Seasonic X-660 (SS-660KM)
Пульсации на линии +3,3 В блока питания Seasonic X-660

Seasonic X-760 (SS-760KM)
Пульсации на линии +12 В блока питания Seasonic X-760

Seasonic X-760 (SS-760KM)
Пульсации на линии +5 В блока питания Seasonic X-760

Seasonic X-760 (SS-760KM)
Пульсации на линии +3,3 В блока питания Seasonic X-760

И хотя с работающей системой сложно измерить чистый уровень пульсаций на выходе блоков питания, новые решения Seasonic в сравнении со старыми продуктами действительно обладают меньшим количеством пульсаций.


Выводы

Компания Sea Sonic Electronics в очередной раз доказала, что ее блоки питания являются одними из лучших на рынке. Качественно выполненные с превосходным запасом мощности, высоким КПД и стабильными характеристиками модели серии X, тем не менее, обладают умеренным шумом и становятся отличным вариантом для постройки тихих, но производительных систем.

Модель X-660 (SS-660KM) без проблем выдержала 20% перегрузку, и этот блок справится с любой конфигурацией из пары видеокарт, работающих в режиме CrossFire или SLI, и мощным процессором. Количество кабелей в комплекте достаточно для организации всевозможных RAID-массивов и подключения различного оборудования. Набор дополнительных аксессуаров включает даже стяжки, благодаря которым можно будет аккуратно разместить кабели внутри системного блока.

Seasonic SS-660KM (X-660) Выбор редакции: лучший продукт

Аналогичный по функциональности блок Seasonic X-760 (SS-760KM) нам не удалось нагрузить по полной, но даже его 18-процентный (примерно) результат по перегрузке является одним из самых выдающихся. Комплект поставки немного увеличился за счет дополнительного кабеля для питания процессора в ущерб второй видеокарте при подключении и кабеля для IDE-устройств. Цена его на 30 долларов выше, чем у младшей модели, но учитывая их среднюю стоимость (более $200), это не так существенно, хотя вполне можно сэкономить, взяв менее мощный продукт.

Seasonic SS-760KM (X-760) Выбор редакции: лучший продукт
