Обзор блока питания Raidmax Vampire RX-1000GH мощностью 1000 Вт

Блоки питания мощностью более 500–600 ватт приобретаются, как правило, для систем, выполненных на базе нескольких видеокарт. Для парочки графических акселераторов вполне достаточно 650–750 Вт, а когда адаптеров 3–4 уже стоит задуматься о мощности, близкой к киловатту. Естественно, стоимость таких устройств именитых брендов запросто доходит до 200 и более долларов, но любители сэкономить могут обратить свое внимание к продукции компаний второго эшелона. Например, к модели RX-1000GH американской Raidmax. Блок относится к серии Vampire, обладает полумодульной конструкцией и, в отличие от рассмотренного ранее Scorpio RX-1000AP-S, соответствует требованиям 80 Plus Gold.

Raidmax Vampire RX-1000GH

Raidmax Vampire 1000W (RX-1000GH)

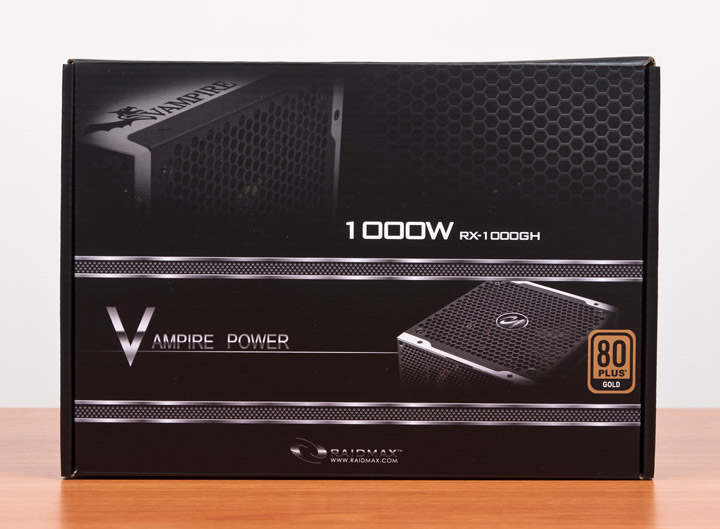

Линейка Vampire стоит каким-то особняком в оформлении упаковки среди других продуктов этого бренда — никаких ярких и запоминающихся акцентов, но при этом выглядит стильно и утонченной, не в последнюю очередь за счет своих размеров. Коробка общая для всего модельного ряда и на ней отмечены характеристики четырех моделей, от 700 до 1000 ватт.

Raidmax Vampire RX-1000GHRaidmax Vampire RX-1000GHRaidmax Vampire RX-1000GH

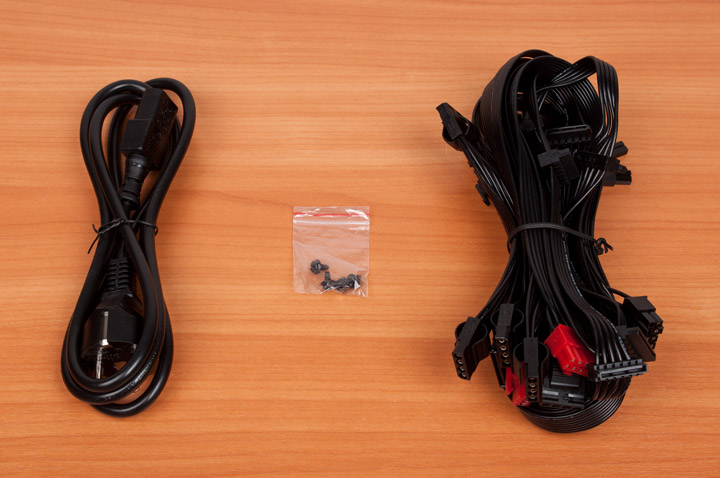

В комплекте присутствуют набор отстегивающихся кабелей, монтажные винтики и сетевой шнур. Инструкции нет.

Raidmax Vampire RX-1000GH

Стационарные провода предназначены для питания материнской платы (54 см), процессора (4+4; 66 см) и видеокарты (2х(6+2); 58 см). Последний оказался без какой-либо оплетки и, честно говоря, выглядит он как пришелец с прошлого десятилетия. Да и нейлоновая оплетка также давно не в моде.

Raidmax Vampire RX-1000GH

Отстегивающиеся кабели напротив, выполнены плоскими, но со стационарными шлейфами они (или наоборот) вносят некую дисгармонию. Количество их следующее:

  • четыре с одним 8-контактными (6+2) разъемами для питания видеокарт PCI-E (60 см);
  • два с четырьмя разъемами питания SATA-устройств (40+12+12+12 см);
  • два с тремя разъемами питания IDE-устройств и одним FDD (40+12+12+12 см).
Raidmax Vampire RX-1000GH

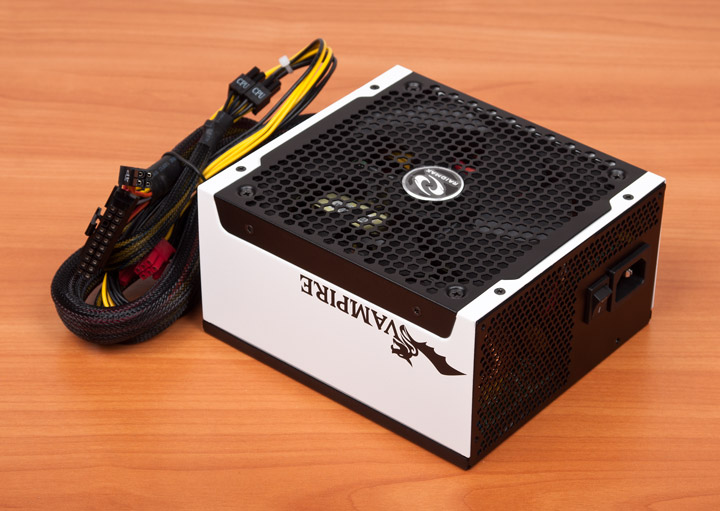

Блоки питания Raidmax по сравнению доступными аналогами других компаний обладают оригинальным внешним видом, а не просто черной коробкой и таким же вентилятором под проволочной/штампованной решеткой. Конечно, есть и такие модели, но обычно они могут похвастаться своей изюминкой: где-то используется фигурная решетка, а где-то цветной вентилятор или даже с RGB-подсветкой. В Vampire производитель использовал штампованную решетку-накладку на белом полу-корпусе, что выглядит очень интересно и подходит для сборки систем в черно-белом стиле. Глубина устройства составляет 165 мм и об этом не стоит забывать при выборе корпуса для будущего проекта.

Raidmax Vampire RX-1000GH

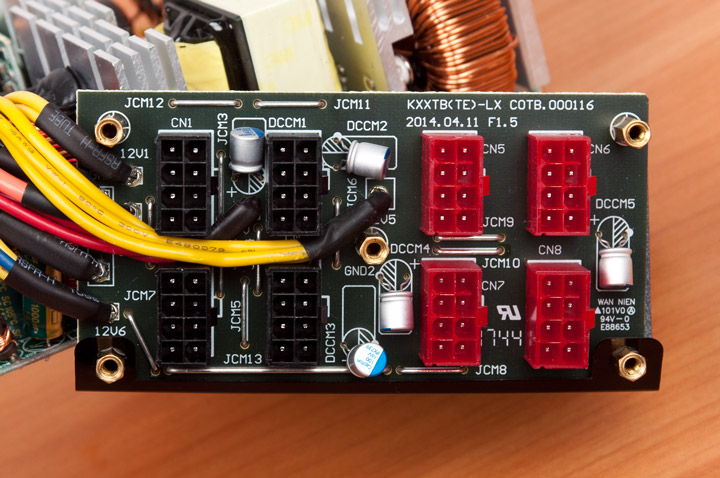

На внутренней стороне блока расположились разъемы для отстегивающихся кабелей: четыре для графических адаптеров и четыре для периферии. Каждый тип своего цвета, а для видеокарт дополнительно оснащены ключом, так что спутать при подключении шнуров не выйдет.

Raidmax Vampire RX-1000GH

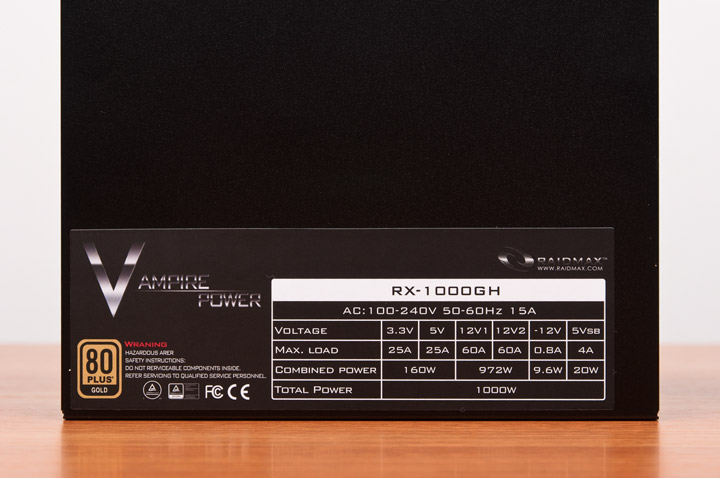

RX-1000GH обладает двумя линиями +12V, по 60 А каждая, и способен обеспечить питанием нагрузку до 972 Вт. Комбинированная мощность низковольтных каналов составляет 160 Вт, что очень много по современным меркам.

Raidmax Vampire RX-1000GH

Для дежурного напряжения и –12V заявлено 20 и 9,6 ватт соответственно, что тоже много, если сравнивать с нынешними блоками питания.

Raidmax Vampire RX-1000GH +3.3V +5V +12V1 +12V2 –12V +5Vsb
Макс. ток нагрузки, А 25 25 60 60 0,8 4
Комбинированная мощность, Вт 160  972  9,6 20
Общая максимальная мощность, Вт 1000

Vampire оснащен защитой от короткого замыкания, от повышенного и пониженного напряжения, а также от перегрузки по мощности. Присутствует активный PFC и возможность работать в широком диапазоне сетевого напряжения.

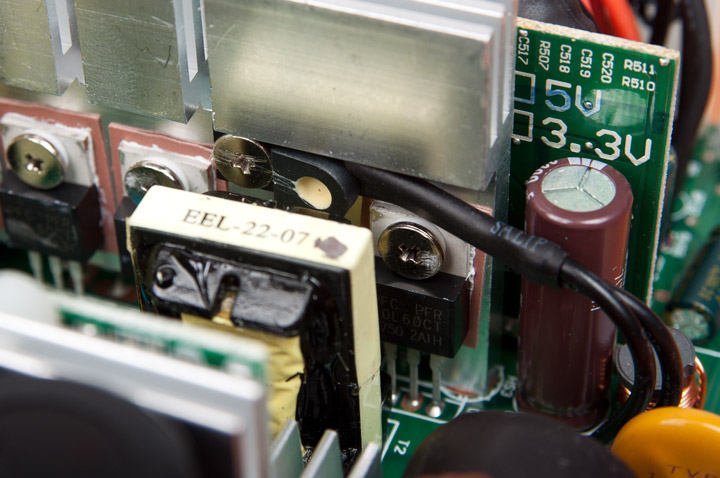

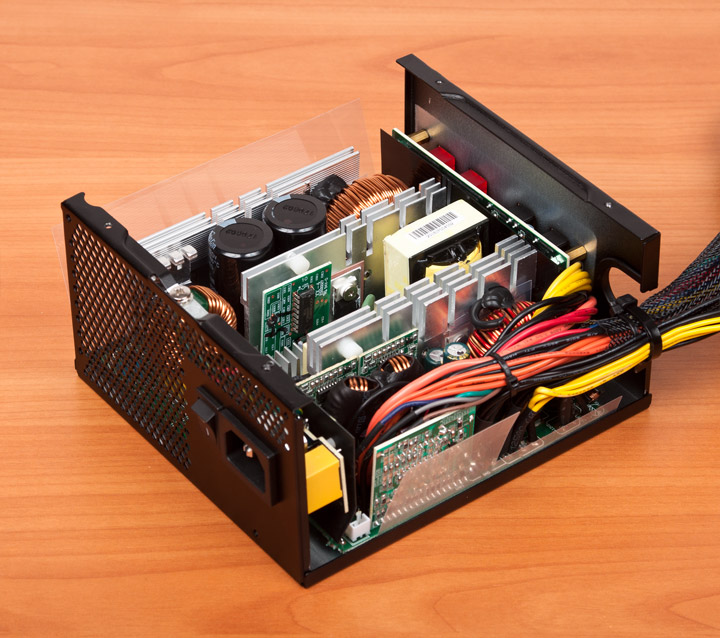

Внутри блока оказалась старая платформа HEC без каких-либо привычных схемотехнических решений, повышающих энергоэффективность устройства — на выходе стоят диоды Шоттки, формирующие напряжение +12 В, что немного странно для «голдового» продукта. К счастью, низковольтные линии выполнены на отдельных DC/DC-преобразователях.

Raidmax Vampire RX-1000GHRaidmax Vampire RX-1000GH

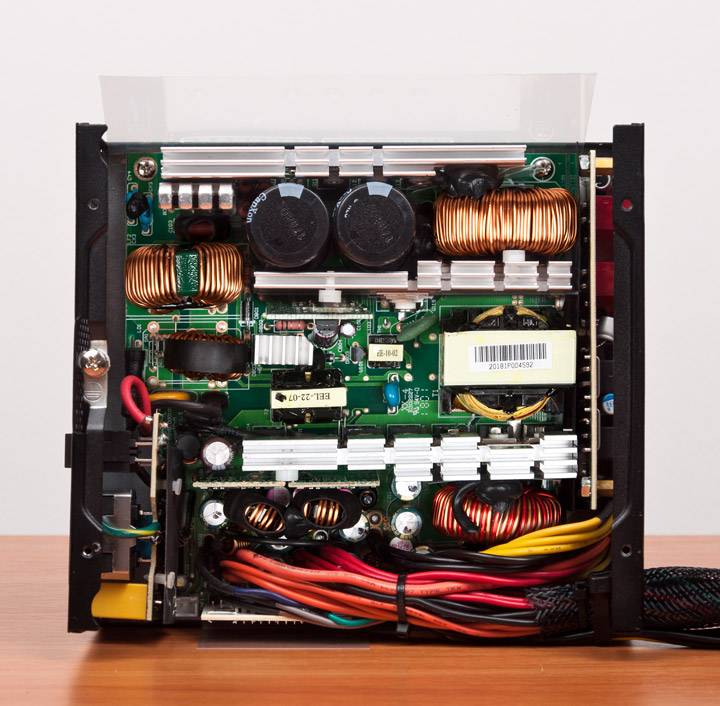

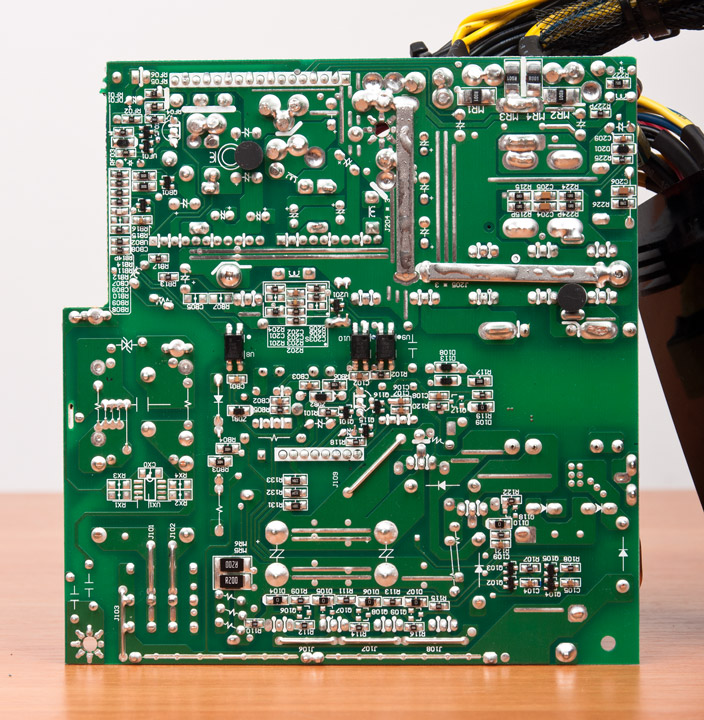

Блок собран качественно, проблемные места проклеены, а отсутствующих компонентов не замечено.

Raidmax Vampire RX-1000GH

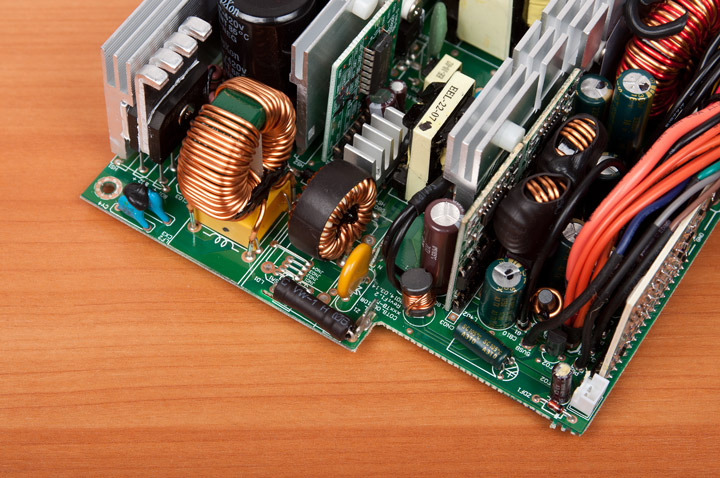

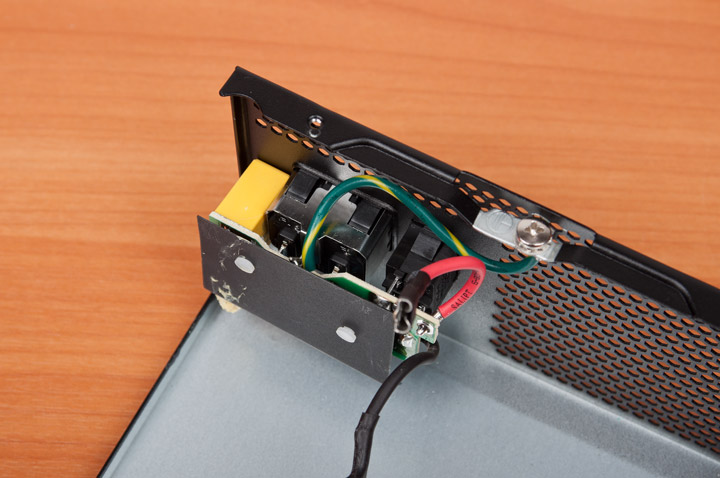

Входной фильтр выполнен полностью и без экономии, часть элементов расположена на плате возле сетевого разъема.

Raidmax Vampire RX-1000GHRaidmax Vampire RX-1000GH

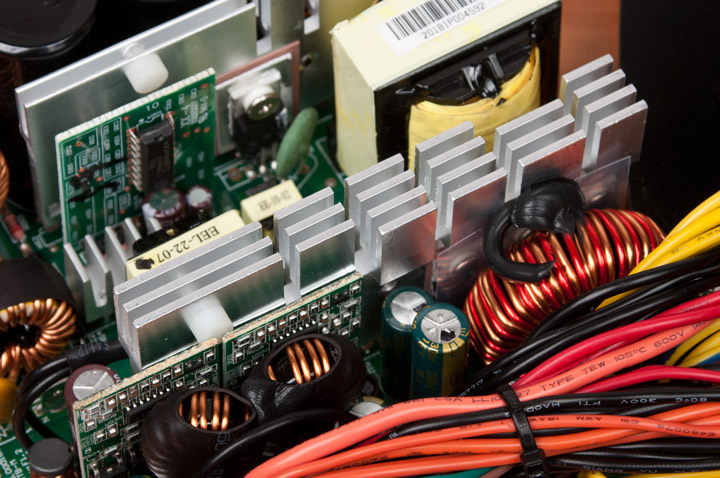

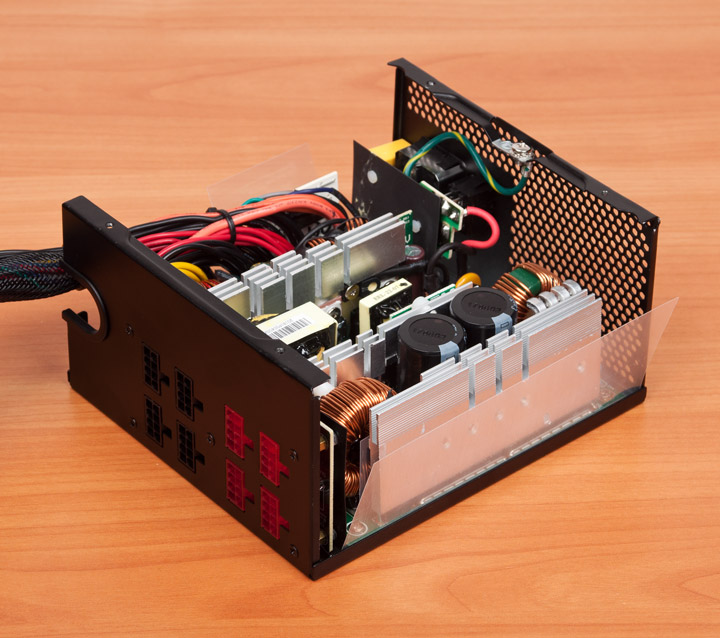

Силовые элементы входной цепи охлаждаются отдельными радиаторами с дополнительным оребрением на концах, две диодные сборки соединены через маленький охладитель, что положительно скажется на температурном режиме крайней из них. Для выходного выпрямителя предусмотрен крупный радиатор, на котором установлен термодатчик системы управления оборотами вентилятора.

Raidmax Vampire RX-1000GHRaidmax Vampire RX-1000GHRaidmax Vampire RX-1000GH

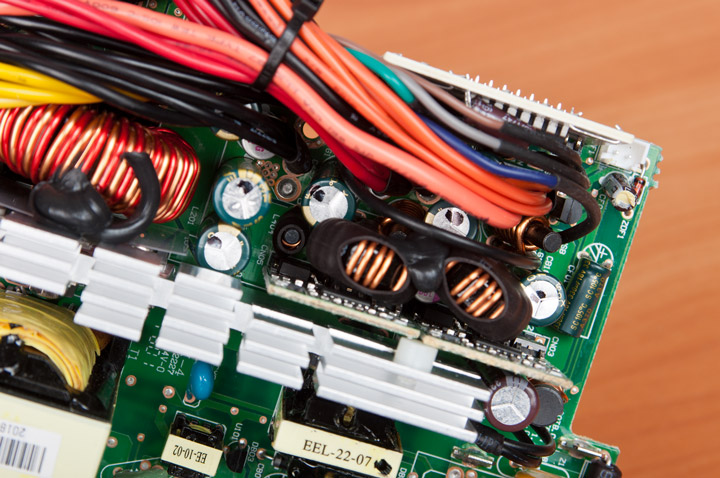

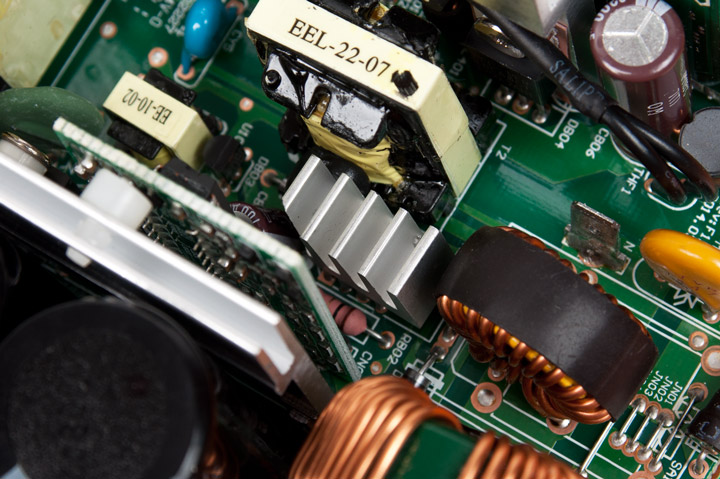

Небольшим охладителем обзавелся и чип дежурного напряжения, что нам встречается, наверное, впервые.

Raidmax Vampire RX-1000GH

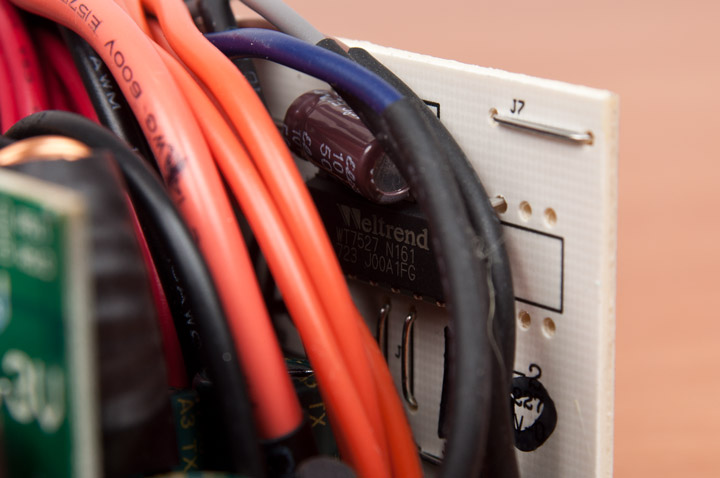

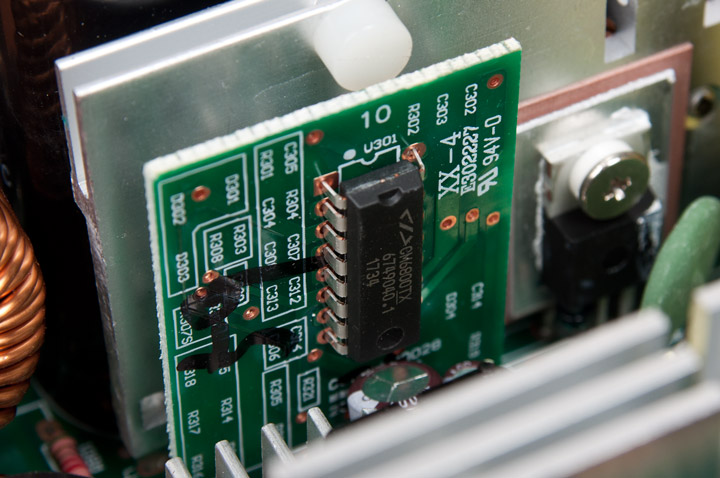

Управляется блок ШИМ-контроллером CM6800TX, за мониторинг отвечает микросхема WT7527 — оба чипа расположены на отдельных платах.

Raidmax Vampire RX-1000GHRaidmax Vampire RX-1000GH

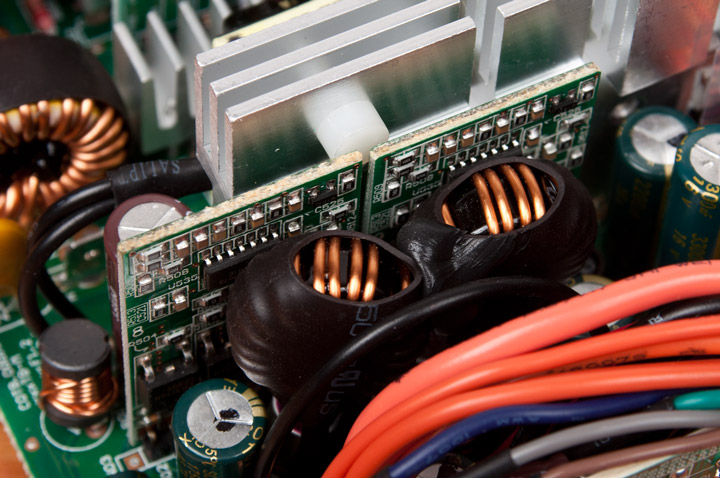

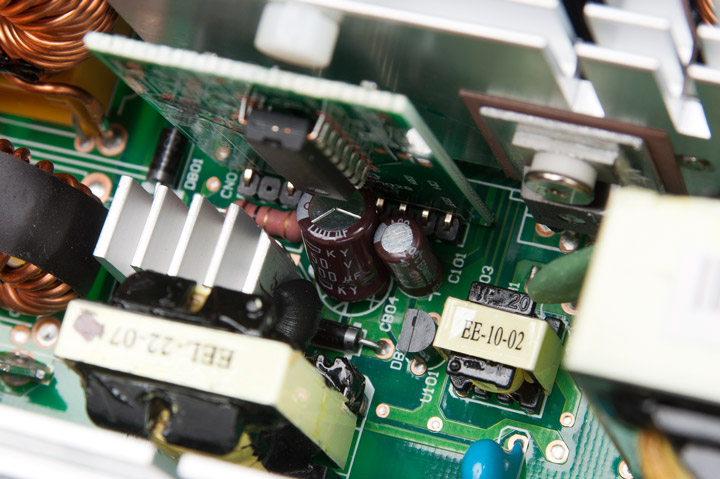

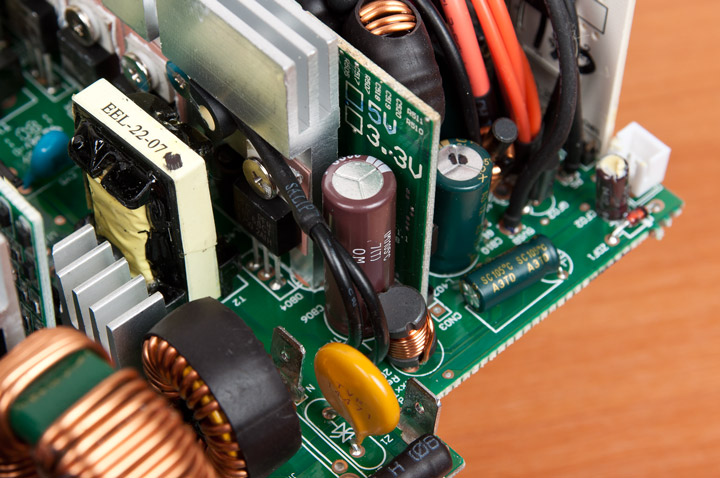

Еще на двух платах реализованы DC/DC-преобразователи линий +3,3 и +5 вольт. Выполнены они, судя по всему, на ШИМ-контроллерах APW7073.

Raidmax Vampire RX-1000GH

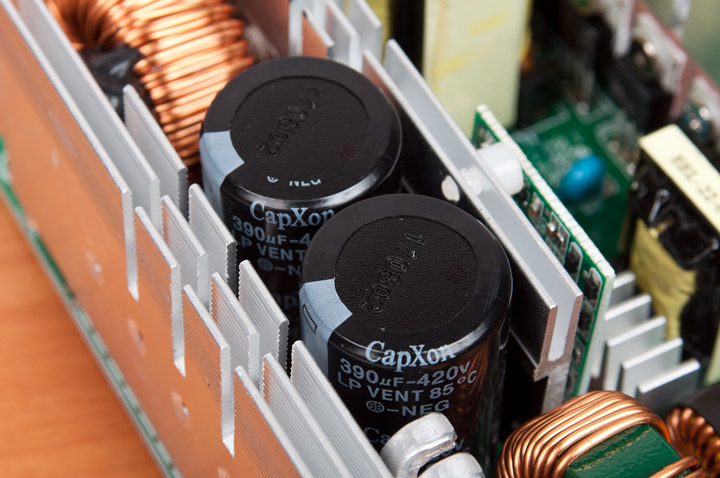

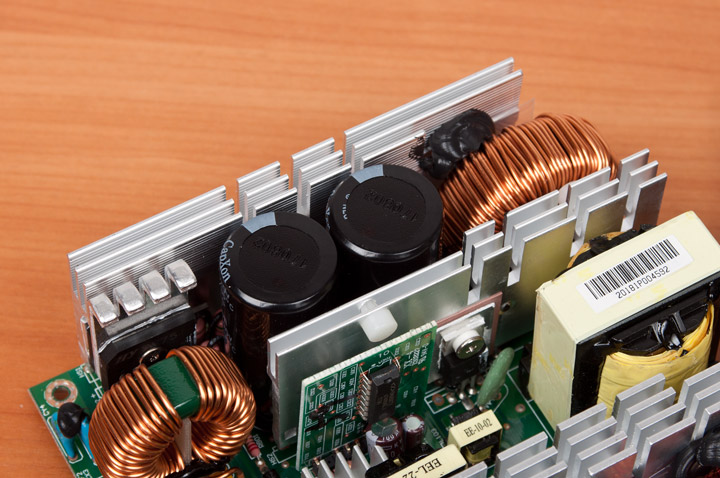

Во входной цепи установлены два конденсатора 390 мкФ х 420 В с рабочей температурой 85 °C производства CapXon, тогда как в других ответственных узлах можно обнаружить емкости Nippon Chemi-Con. В районе DC/DC-преобразователей есть несколько твердотельных конденсаторов, в остальных цепях — обычные электролитические фирмы Teapo.

Raidmax Vampire RX-1000GHRaidmax Vampire RX-1000GHRaidmax Vampire RX-1000GHRaidmax Vampire RX-1000GH

На плате для отстегивающихся кабелей еще присутствуют несколько полимерных емкостей и SMD-элементов.

Raidmax Vampire RX-1000GHRaidmax Vampire RX-1000GH

Качество пайки отличное, придраться просто не к чему, ни «соплей», ни потеков, ни даже остатков флюса обнаружено не было.

Raidmax Vampire RX-1000GH

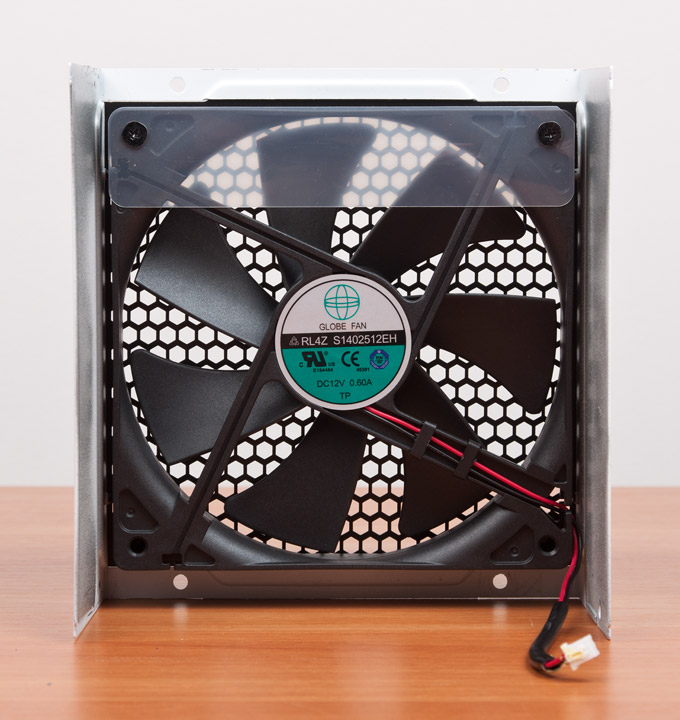

Охлаждается вся эта конструкция 140-мм вентилятором RL4Z S1402512EH производства Globe Fan с максимальной частотой вращения 2000 об/мин. Основан он на втулке скольжения и подключается двухконтактным проводом. Со стороны внешней стенки часть «вертушки» прикрыта пластиковой накладкой, позволяющей направить воздушный поток на горячие компоненты устройства.

Raidmax Vampire RX-1000GH

При старте системы и слабой нагрузке он вращается с частотой около 1240–1250 об/мин, использование двух прожорливых карт и запуск игры привели к повышению скорости до 1370 об/мин с периодическим увеличением до 1500 об/мин. Пик был достигнуть при почти номинальной нагрузке и равнялся 1990 об/мин. Шум уже заметен при включении системы, далее он лишь усиливается.

Методика тестирования

Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блоков питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
  • материнская плата: ASUS Maximus VIII Formula (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
  • видеокарты: GeForce GTX 1080;
  • накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley с максимальным качеством графики, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.

Также для максимальной нагрузки была собрана следующая система:

  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему бенчмарк Tropics с активированными сглаживанием уровня 4х и анизотропной фильтрацией 16х, видеоадаптеры при этом работали в режиме SLI. Еще одно тестирование было проведено с запуском утилиты OCCT v3.1.0, также в режиме SLI.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора.

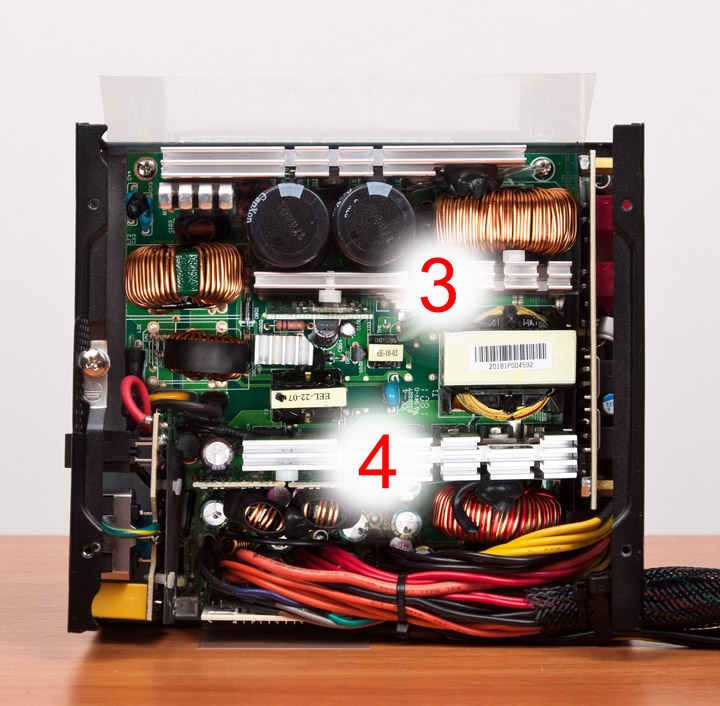

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Raidmax Vampire RX-1000GH

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 1080 (LGA1151) GTX 1080 (LGA1151) GTX 295 SLI (LGA1366) GTX 295 SLI (LGA1366)
Режим Idle Burn, Game+LinX Game OCCT
Потребляемая мощность, Вт 40,4 (~31) 350 (~300) 662 (~600) 1055 (~930)
Линия +3.3V, В 3,4 (+3) 3,39 (+2,7) 3,34 (+1,2) 3,32 (+0,6)
Линия +5V, В 5,09 (+1,8) 5,08 (+1,6) 5,05 (+1) 5,03 (+0,6)
Линия +12 (MB), В 12,17 (+1,4) 12,13 (+1,1) 12,07 (+0,6) 12,04 (+0,33)
Линия +12 (CPU), В 12,17 (+1,4) 12,13 (+1,1) 12,13 (+1,1) 12,06 (+0,5)
Линия +12 (VGA1), В 12,17 (+1,4) 12,13 (+1,1) 12,06 (+0,5) 11,99 (–0,08)
Линия +12 (VGA2), В 12,17 (+1,4) 12,16 (+1,3) 12,07 (+0,6) 12
Скорость вращения вентилятора, об/мин 1249 1246 1371–1505 1990
Термодатчик №1 23,6 23,5 25,4 25,7
Термодатчик №2 25,2 30,1 34,4 41,5
Термодатчик №3 26,3 32,6 37,7 46,8
Термодатчик №4 25 34 46,9 59,1

В целом, неплохие показатели. Серьезное завышение напряжение присутствует только на линии +3,3 В, и то, лишь 3%, в остальных цепях не превышает 1,5–2%. Стабильность 12 вольт в пределах 1,5% — вполне нормальный показатель для недорогого решения. Температурные показатели тоже в норме, но зачем такая скорость вентилятору даже в простое системы — не понятно.

Выводы

Продукция Raidmax по-прежнему остается самой доступной на отечественном рынке. Не стал исключением и рассмотренный блок питания RX-1000GH серии Vampire. При своем скромном комплекте поставки он обладает оригинальным внешним видом и вполне может стать основой для сборки системы в черно-белом стиле. Возможности устройства позволяют без проблем запитать до 5–6 видеокарт, при этом стабильность его характеристик находится на весьма неплохом уровне. Единственный серьезный недостаток у блока — высокий уровень шума. Но при его стоимости, около 90 долларов, это простительно, тем более, что выбор в такой ценовой категории у нас невелик, особенно, в «золотой» лиге.
