Обзор блока питания Enermax RevoBron мощностью 600 Вт

Недавно мы рассмотрели блок питания Enermax серии Revolution DUO, который при неоднозначной системе охлаждения обладал просто отличным потенциалом и отвечал требованиям 80 Plus Gold, но при этом было странно видеть в нем обычную элементную базу, свойственную доступным решениям. В этот раз к нам попало устройство, противоположное по всем параметрам. Блок относится к серии RevoBron, отличительной чертой которой является поставляемый в комплекте контроллер CoolerGenie для трех вентиляторов. В этой линейке насчитывается три устройства мощностью от 500 до 700 ватт, обладающих полумодульной конструкцией и сертифицированных по программе 80 Plus Bronze.

Enermax RevoBron ERB600AWT

Enermax RevoBron 600W (ERB600AWT)

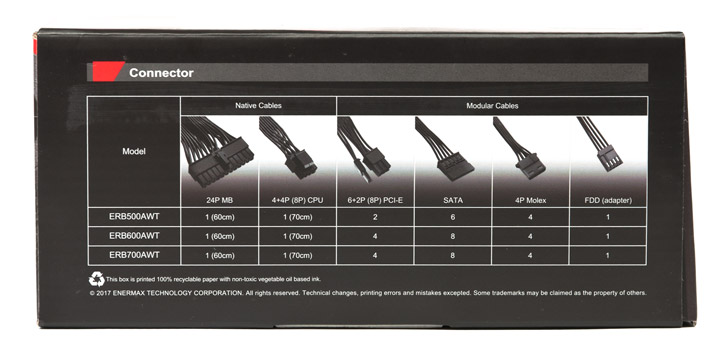

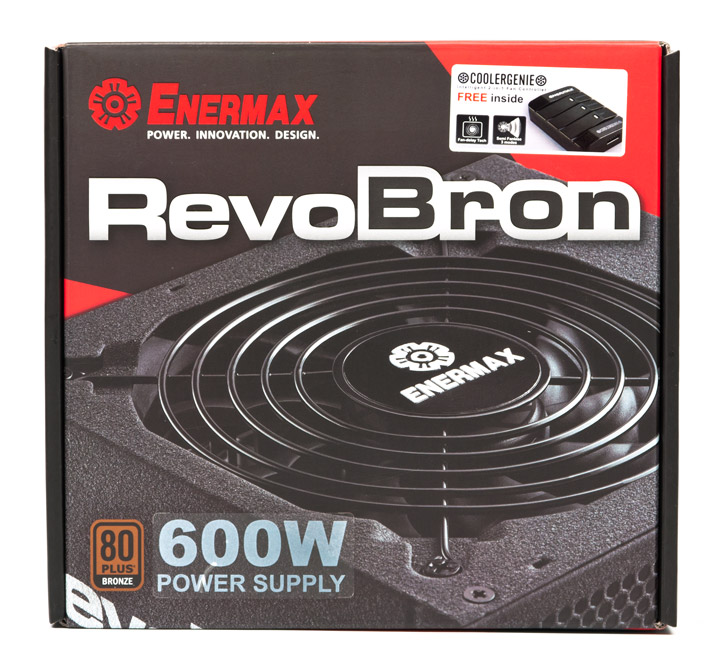

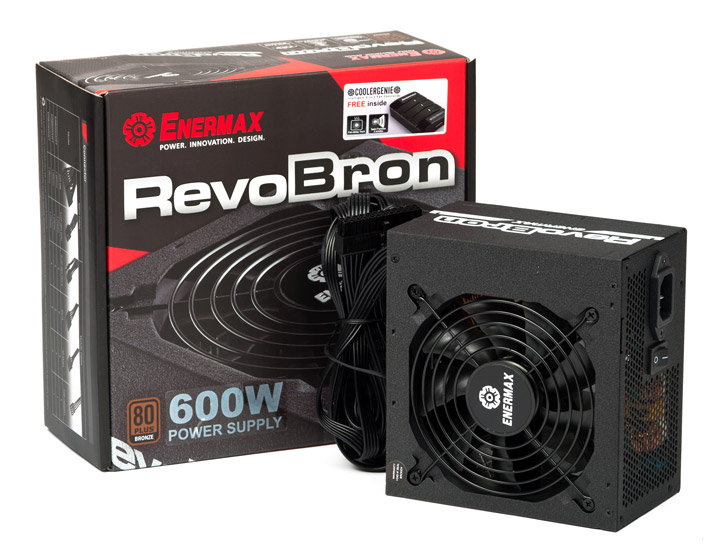

Мы рассмотрим 600-ваттный блок. Он поставляется в почти квадратной красно-черной коробке. На ее гранях указаны основные особенности и характеристики устройства. Расписаны также количество и длина кабелей, что очень удобно при выборе будущей покупки, скажем так, в магазине.

Enermax RevoBron ERB600AWTEnermax RevoBron ERB600AWTEnermax RevoBron ERB600AWTEnermax RevoBron ERB600AWT

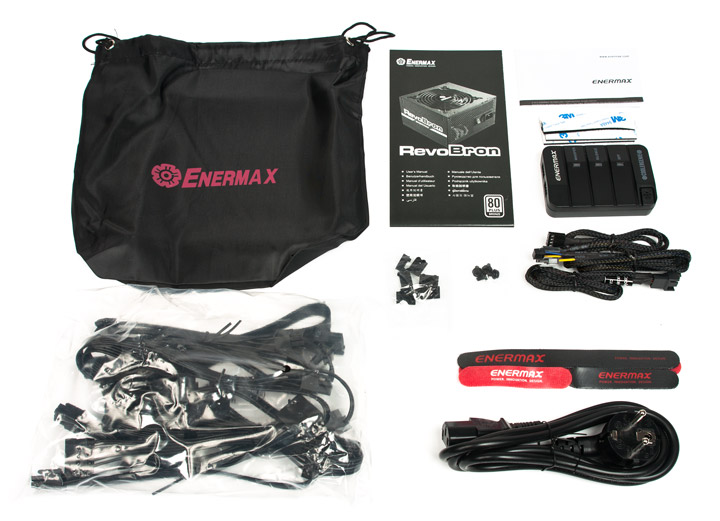

В комплекте поставки есть нейлоновый мешочек, набор отстегивающихся кабелей, комплект монтажных винтиков, заглушки для неиспользуемых разъемов, несколько стяжек-липучек, инструкции от устройства и контроллера, провод питания и удлинители для CoolerGenie, липучки и магниты для его крепления, сетевой шнур.

Enermax RevoBron ERB600AWT

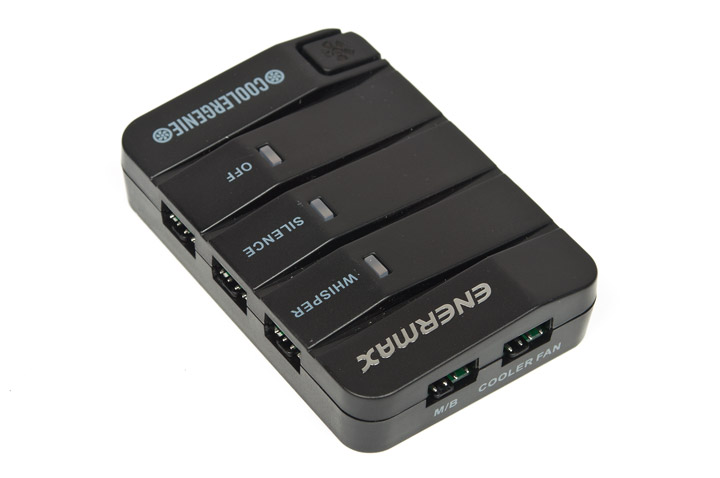

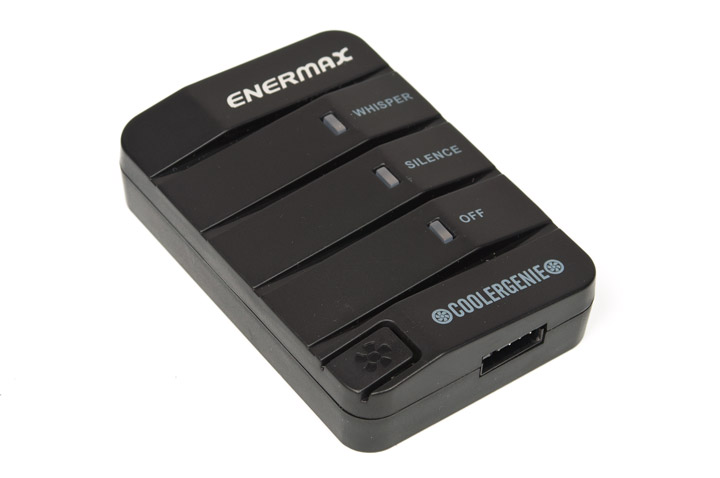

Контроллер CoolerGenie представляет собой небольшую продолговатую коробочку, которая транзитно подключаясь к вентилятору процессорного кулера может дополнительно управлять тремя вентиляторами. Скорость последних будет изменяться в зависимости от частоты вращения процессорной вертушки. На контроллере есть три индикатора, сигнализирующих о работе одного из трех режимов: Whisper — дополнительные вентиляторы активируются при частоте вращения процессорного «карлсона» 40% от номинала, Silence — при частоте 55% и OFF, когда управление отключается. Переключение происходит за счет кнопки, расположенной на нижнем углу коробочки. Кроме того, после выключения системы, вентиляторы вращаются на протяжении еще 40–60 секунд, что позволит охладить компоненты ПК.

Enermax RevoBron ERB600AWTEnermax RevoBron ERB600AWT

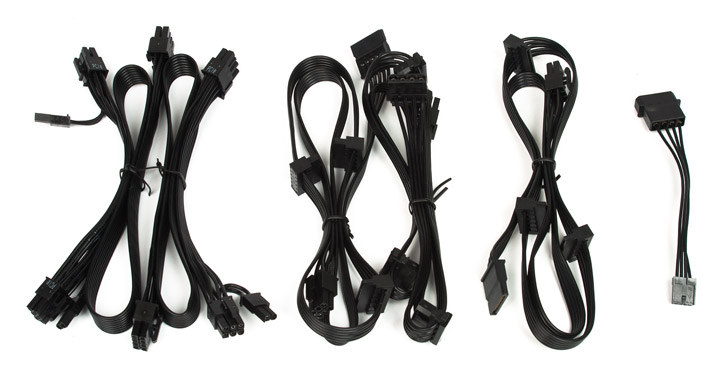

Кабели питания материнской платы (59 см) и процессора (4+4; 72 см) не отстегиваются, остальные следующие:

  • два с двумя 8-контактными (6+2) разъемами для питания видеокарты PCI-E (50см);
  • два с четырьмя разъемами питания для SATA-устройств (45+15+15+15 см);
  • один с четырьмя разъемами питания для IDE-устройств (45+15+15+15 см);
  • переходник с IDE на FDD (10 см).
Enermax RevoBron ERB600AWT

Все шлейфы без исключения плоские, но при этом мягкие и их без проблем можно будет аккуратно уложить при сборке системы. Учитывая перпендикулярное расположение разъемов питания для IDE-устройств это будет весьма актуально.

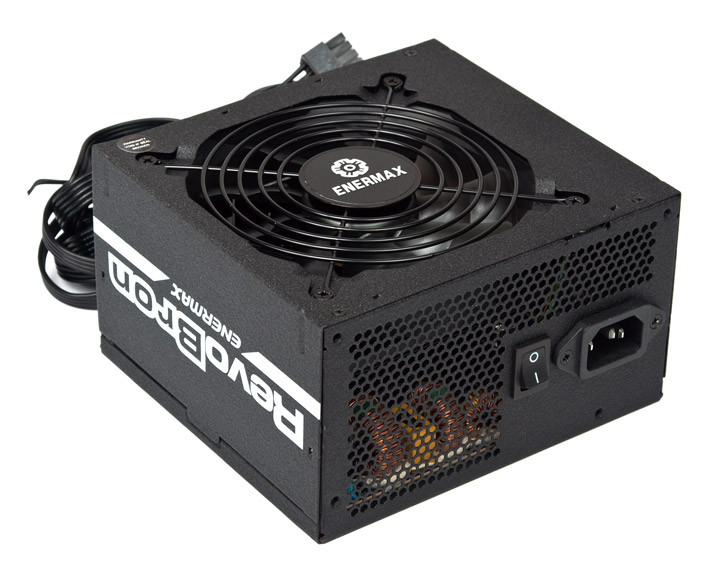

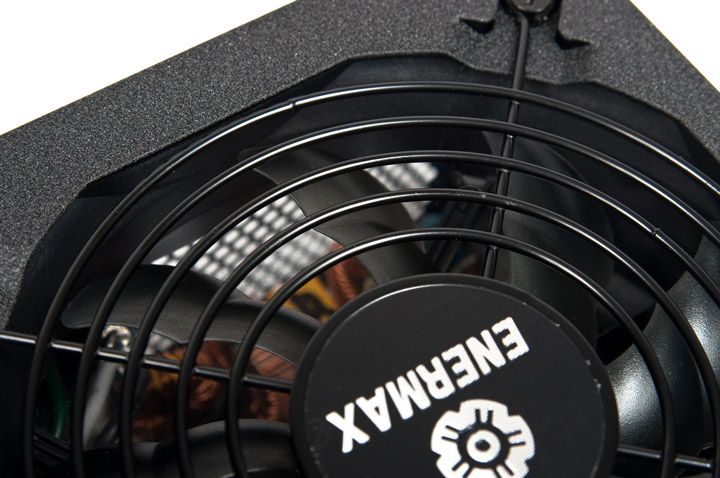

Корпус глубиной 140 мм покрыт темной порошковой краской, проволочная решетка под стать общему стилю выполнена так же в черном цвете, лишь белый логотип серии избавляет от окончательного уныния при виде современного устройства.

Enermax RevoBron ERB600AWT

Сразу обращают на себя внимание лопасти вентилятора оригинальной формы — каждая лопатка выполнена с двумя дугами. При включении блока вентилятор в течение 10 с вращается в обратную сторону, чтобы уменьшить количество пыли, оседающей на лопастях.

Enermax RevoBron ERB600AWT

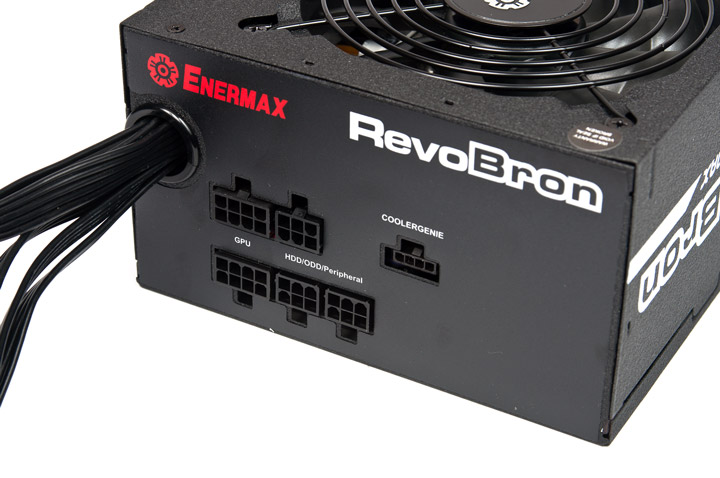

На внутренней стенке помимо разъемов для отстегивающихся шлейфов находится гнездо для подключения кабеля питания контроллера CoolerGenie.

Enermax RevoBron ERB600AWT

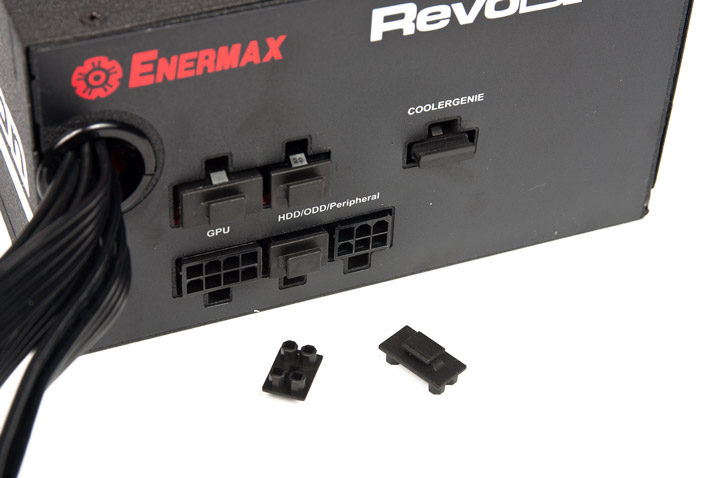

Если какой-то разъем не используется, его можно прикрыть комплектной заглушкой, похожей на те, что поставлялись когда-то с материнскими платами ASUS TUF. Кстати, серия RevoBron сейчас дополнилась линейкой TGA (TUF Gaming Alliance), выполненной в современном стиле TUF и комплектующаяся тремя фирменными вентиляторами с подсветкой T.B.RGB.

Enermax RevoBron ERB600AWT

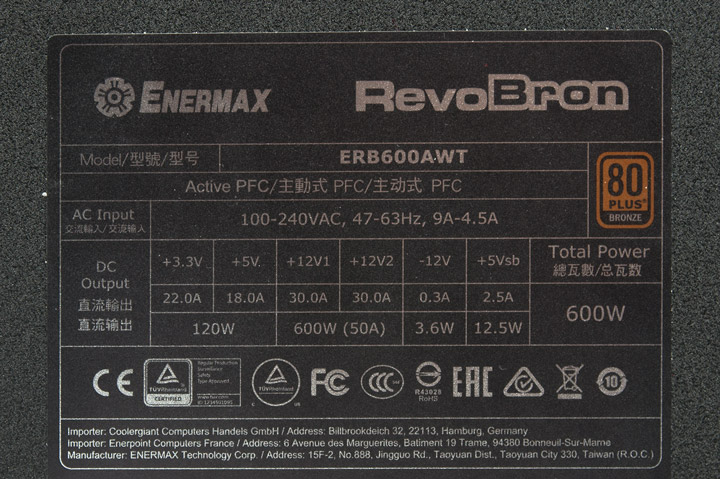

По своим характеристикам Enermax RevoBron немного выделяется на фоне многих конкурентов, которые уже даже в «бронзовой» категории обладают одной линией +12V, тогда как у нашего подопечного их две: одна на 30 А идет для питания платы и процессора, а вторая, аналогичной мощности, уже для остального оборудования. Учитывая, что у блока есть возможность запитать тандем из пары графических акселераторов, то более 180 Вт выделить на каждый из них не выйдет.

Enermax RevoBron ERB600AWT

Низковольтные каналы ограничены комбинированной мощностью 120 Вт, «дежурка» довольствуется 2,5 А, линия –12V может отдать до 3,6 Вт — все на уровне современных устройств.

Enermax ERB600AWT +3.3V +5V +12V1 +12V2 –12V +5Vsb
Макс. ток нагрузки, А 22 18 30 30 0,3 2,5
Комбинированная мощность, Вт 120  600  3,6 12,5
Общая максимальная мощность, Вт 600
Пиковая мощность, Вт 660

Рассматриваемая модель обладает активным PFC и способна работать в широком диапазоне сетевого напряжения. Из защит заявлены следующие: от повышенного и пониженного выходного напряжения, от перегрузки и короткого замыкания, от бросков сетевого напряжения. Есть регулировка скорости вращения вентиляторов в зависимости от температуры внутри БП.

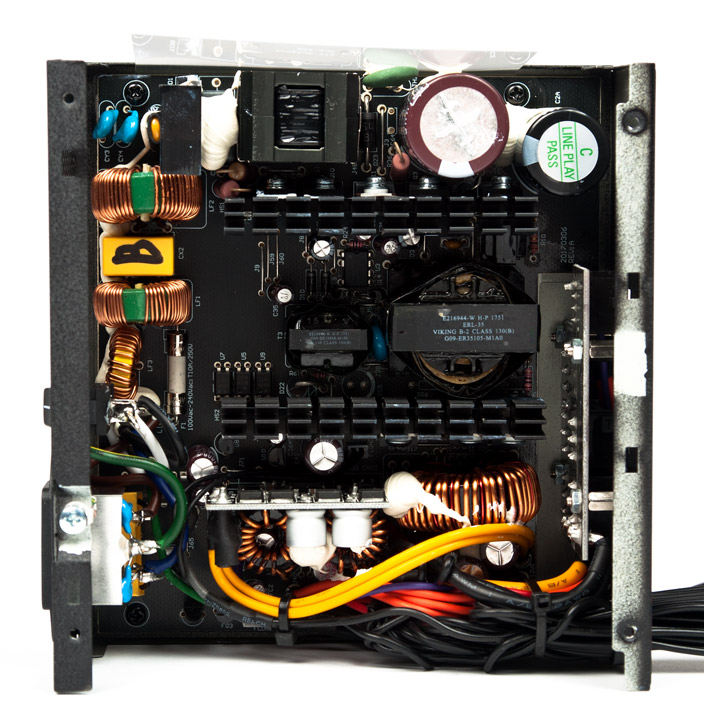

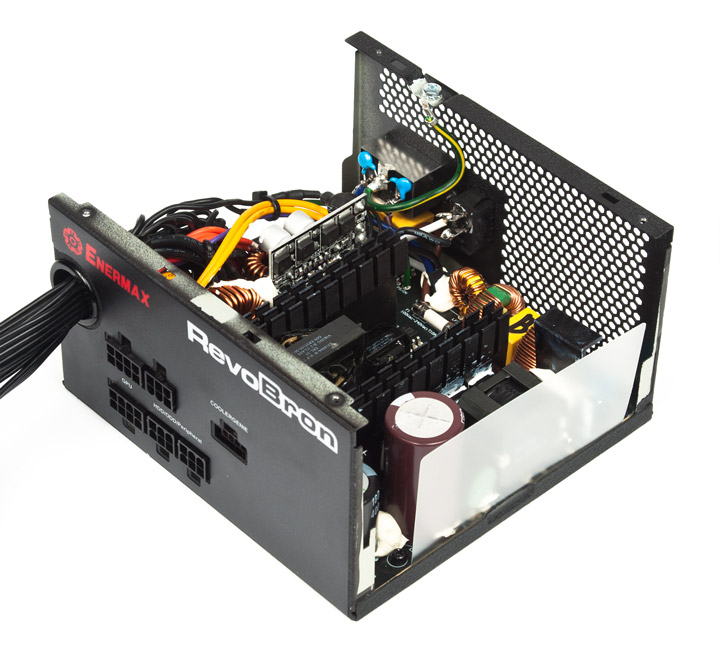

Блок питания выполнен на «бронзовой» платформе CWT с независимой стабилизацией выходных напряжений. К сожалению, Enermax давно практикует использование сторонних разработок в относительно дешевых устройствах, да и в дорогих тоже.

Enermax RevoBron ERB600AWTEnermax RevoBron ERB600AWT

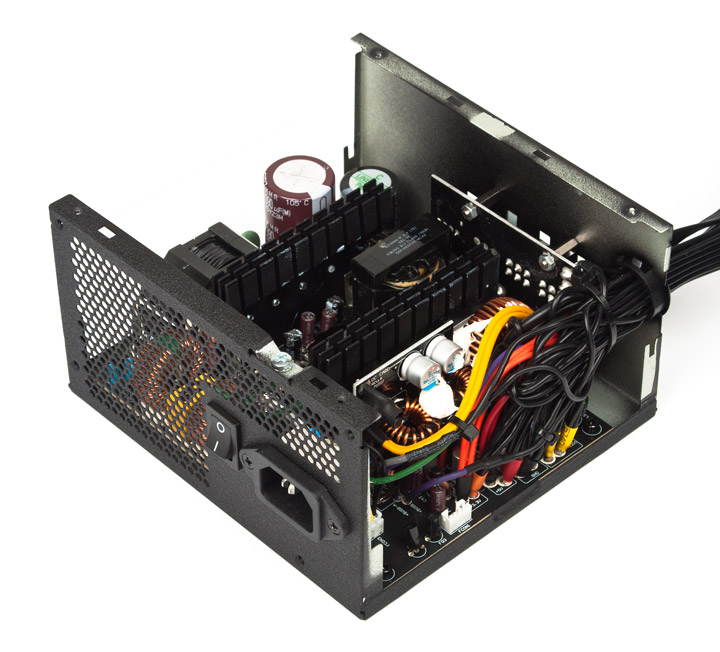

Несмотря на стороннюю платформу, ERB600AWT собран хорошо, все проблемные места залиты клеем, в целом, придраться не к чему.

Enermax RevoBron ERB600AWT

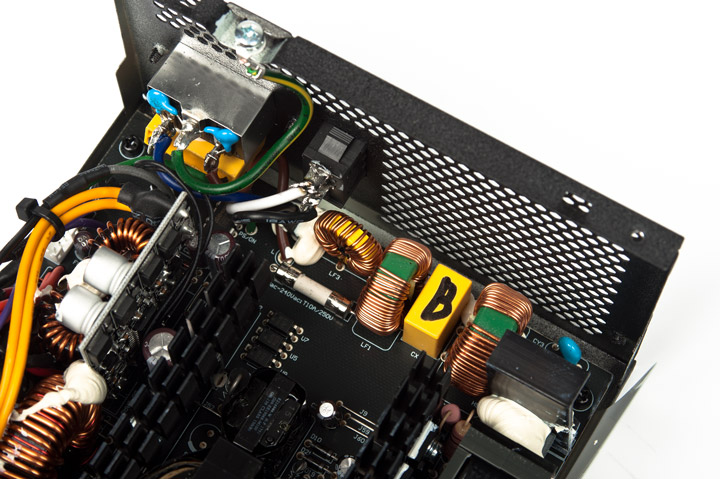

К входному фильтру особых претензий нет, присутствует даже варистор.

Enermax RevoBron ERB600AWT

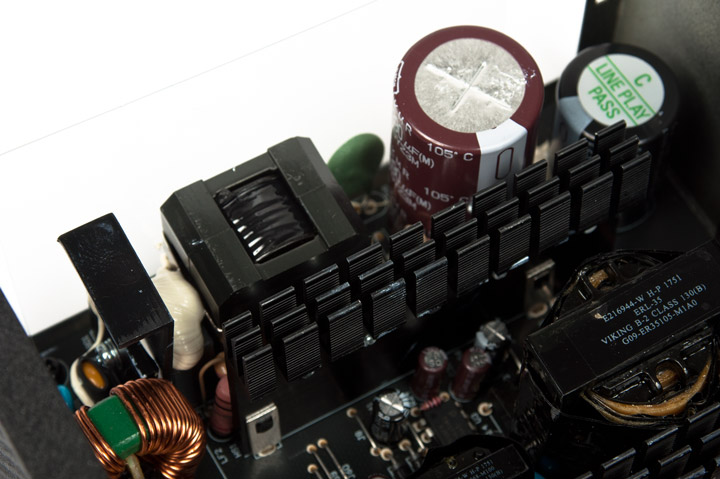

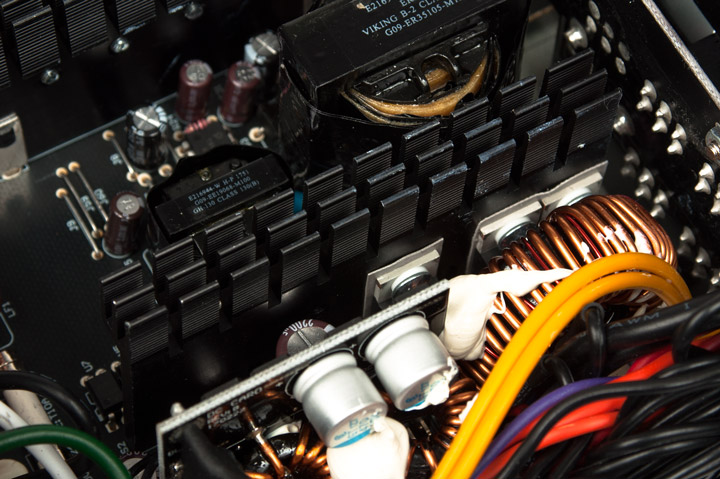

Силовые ключи и элементы активного PFC охлаждаются тонкой пластиной с небольшим оребрением на конце. Аналогичный радиатор используется для диодов Шоттки в выходной цепи. Мост охлаждается Г-образной пластиной.

Enermax RevoBron ERB600AWTEnermax RevoBron ERB600AWT

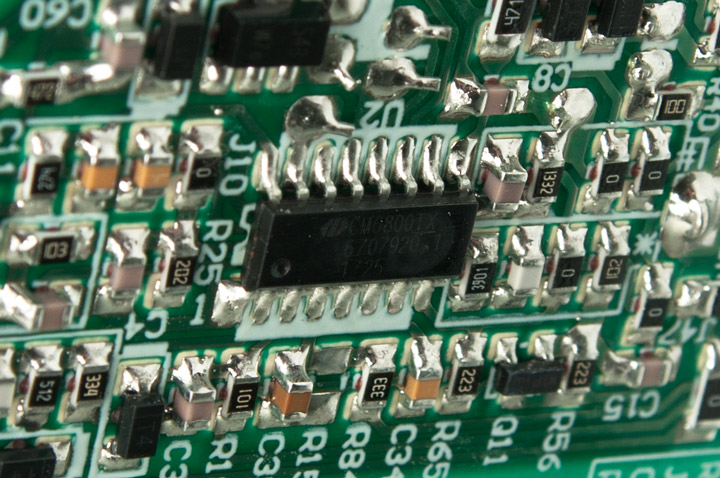

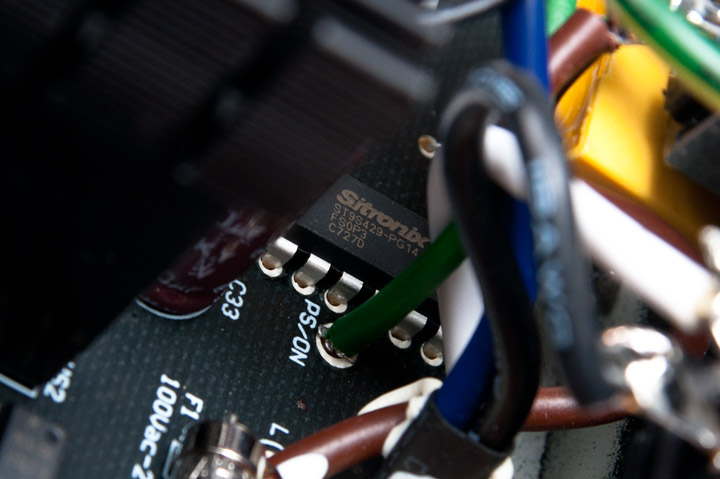

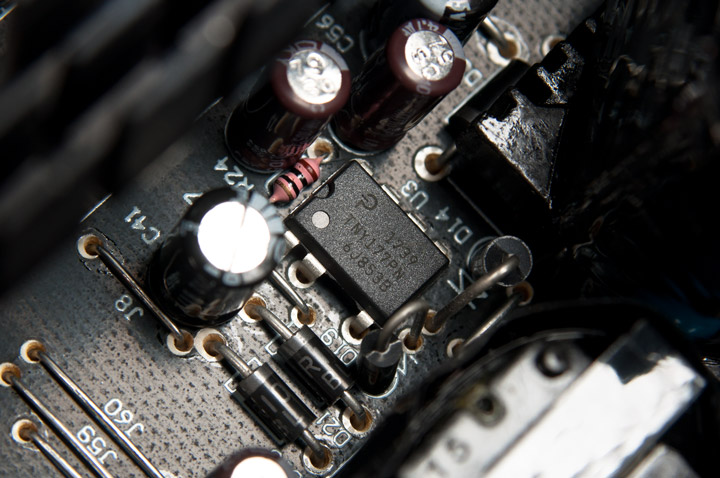

Управляется блок ШИМ-контроллером CM6800TX, за дежурное напряжение отвечает чип TNY177P, мониторинг возложен на микросхему Sitronix ST9S429.

Enermax RevoBron ERB600AWTEnermax RevoBron ERB600AWTEnermax RevoBron ERB600AWT

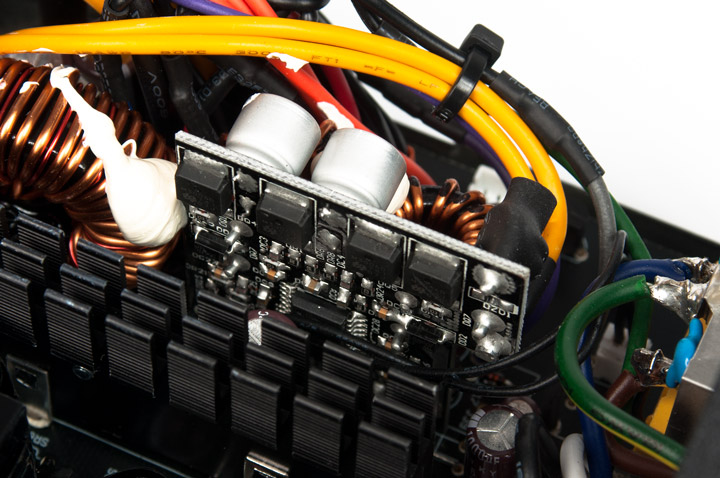

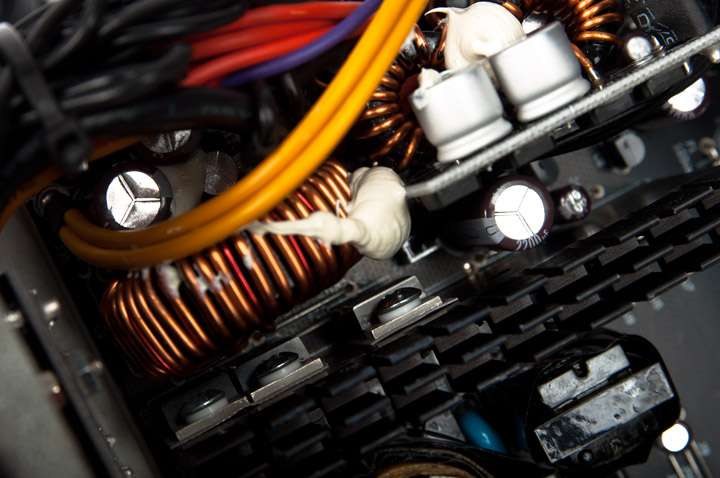

Низковольтные напряжения формируются за счет DC/DC-преобразователя, расположенного на отдельной платке и выполненного на базе ШИМ-контроллера APW7159.

Enermax RevoBron ERB600AWT

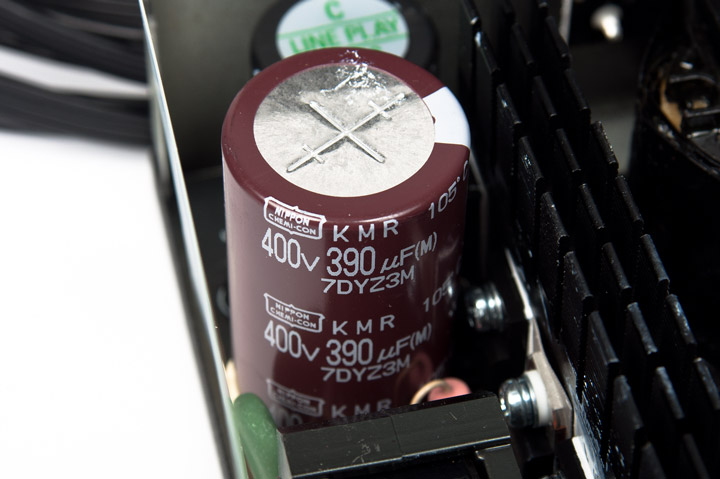

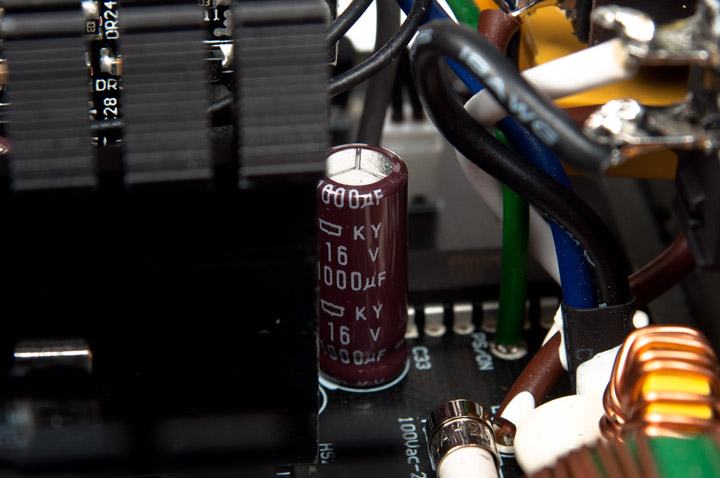

Во входной цепи установлены два конденсатора на 390 и 180 мкФ с рабочими напряжением 400 В и температурой 105 °C, причем, первый из них Nippon Chemi-Con, а второй — Rubycon. Остальные емкости тех же фирм.

Enermax RevoBron ERB600AWTEnermax RevoBron ERB600AWTEnermax RevoBron ERB600AWTEnermax RevoBron ERB600AWT

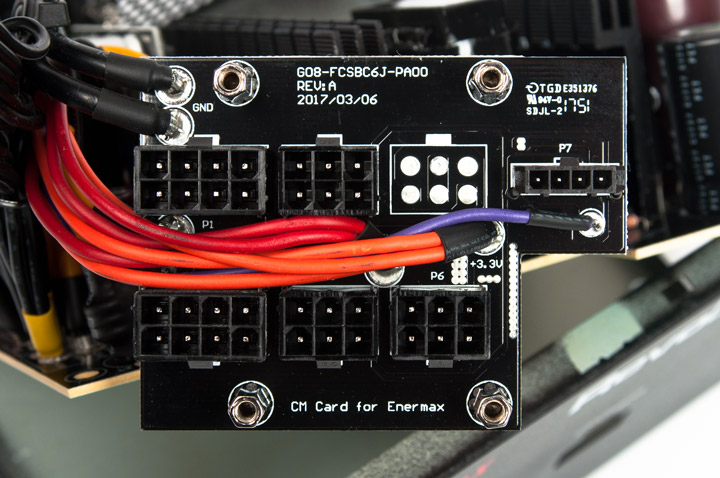

Плата с разъемами для отстегивающихся кабелей исполняет сугубо транзитную роль.

Enermax RevoBron ERB600AWT

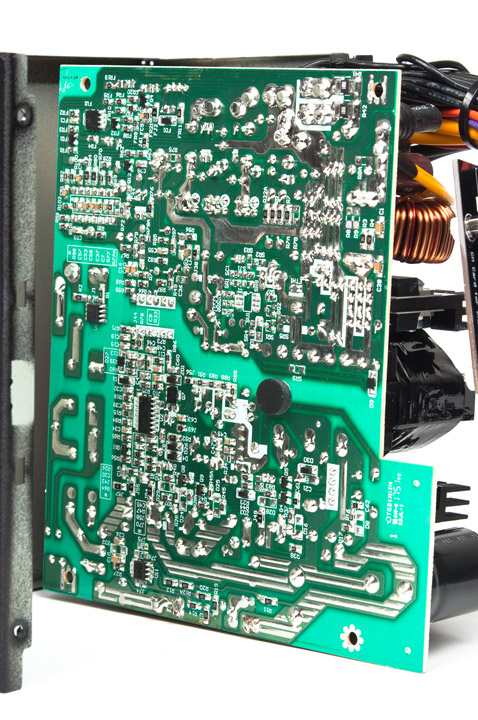

По качеству пайки, если сравнивать с прошлым Revolution DUO, перед нами практически безупречное устройство. Есть, конечно, пару вопросов к лаковому покрытию, но в целом, все очень хорошо.

Enermax RevoBron ERB600AWT

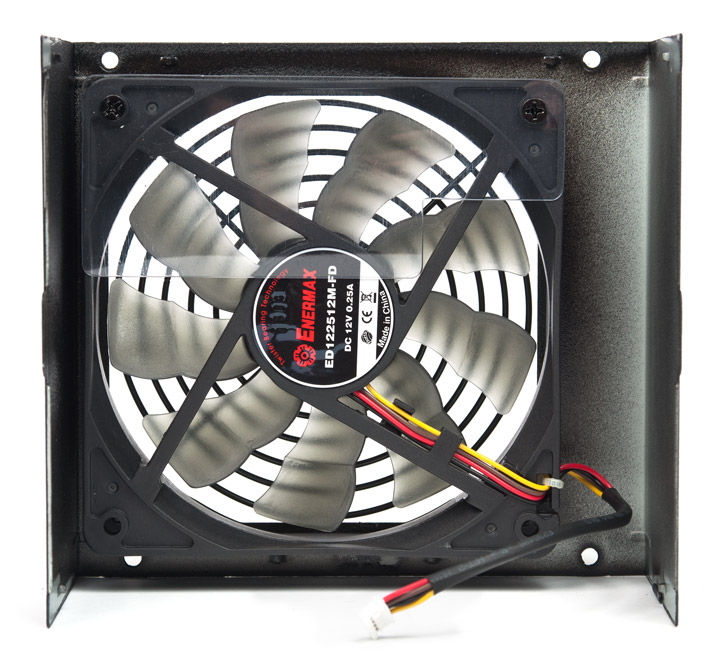

Охлаждается блок 120-мм фирменным вентилятором Enermax ED122512M-FD, выполненным на втулке скольжения с магнитным подвесом и рассчитанным на рабочий цикл 160 тыс. часов. Минус этой модели заключается в четырехконтактном подключении и при выходе «вертушки» из строя найти ей замену будет проблематично.

Enermax RevoBron ERB600AWT

При слабой нагрузке и во время простоя вентилятор вращается со скоростью около 765 об/мин, работая при этом достаточно тихо. С ростом нагрузки его частота достигает 1690 об/мин с периодическими пиками около 1940 об/мин — вой от него тогда соответствующий.

Методика тестирования

Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блоков питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
  • материнская плата: ASUS Maximus VIII Formula (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
  • видеокарты: GeForce GTX 1080;
  • накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley с максимальным качеством графики, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.

Также для максимальной нагрузки была собрана следующая система:

  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему использовался бенчмарк Tropics с активированной анизотропной фильтрацией 16х, видеоадаптеры при этом работали в режиме SLI.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора.

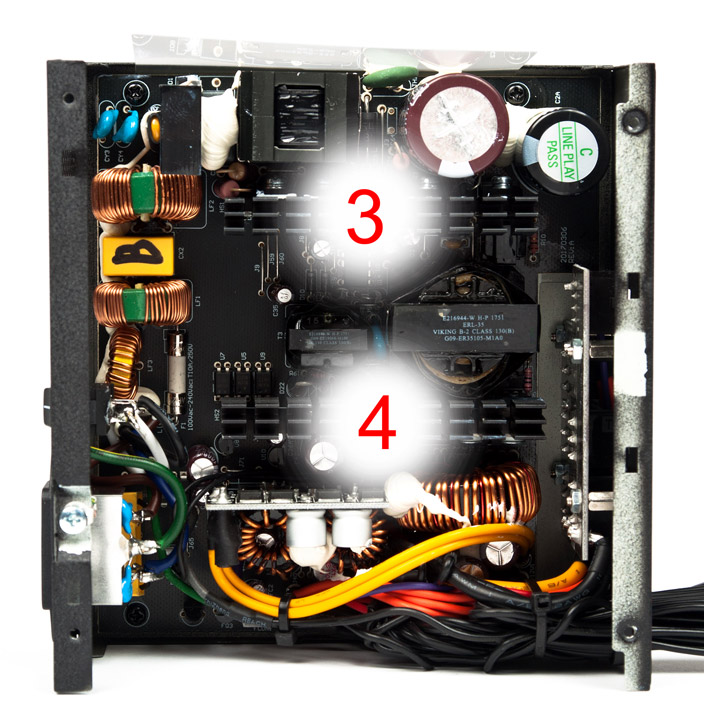

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Enermax RevoBron ERB600AWT

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 1080 (LGA1151) GTX 1080 (LGA1151) GTX 295 SLI (LGA1366)
Режим Idle Burn, Game+LinX Burn, Game
Потребляемая мощность, Вт 40 (~33) 361 (~310) 691 (~570)
Линия +3.3V, В 3,28 (–0,6) 3,3 3,3
Линия +5V, В 5 5,02 (+0,4) 5,04 (+0,8)
Линия +12 (MB), В 12,06 (+0,5) 12,03 (+0,25) 11,98 (–0,16)
Линия +12 (CPU), В 12,07 (+0,6) 12,01 (+0,1) 12,06 (+0,5)
Линия +12 (VGA1), В 12,07 (+0,6) 12,03 (+0,25) 11,99 (–0,1)
Линия +12 (VGA2), В 12,07 (+0,6) 12,07 (+0,6) 11,98 (–0,16)
Скорость вращения вентилятора, об/мин 762 768 1691–1940
Термодатчик №1 25 26,2 24,7
Термодатчик №2 29 38,1 41,2
Термодатчик №3 30,8 43,3 45,4
Термодатчик №4 29,3 55,5 68,6

Хороший по показателям блок, разброс по напряжениям не превышает и одного процента, а по 12-вольтовой линии — вообще не более 0,5%, что не свойственно даже некоторым более энергоэффективным и дорогим устройствам. Единственный недостаток (а может даже и преимущество) RevoBron 600W — наличие двух линий +12V, причем одна из них отдана сугубо периферии и видеокартам. В итоге наш тандем не смог пройти игровой тест с максимальным качеством картинки и пришлось ограничиться повышением лишь анизотропной фильтрации до 16х. Присутствует падение напряжения при нагрузке, близкой к номинальной, но это типично для платформы CWT, хотя здесь оно не так сильно выражено, как в более доступных устройствах.

Выводы

Усиление конкуренции на рынке энергоэффективных источников питания привело к тому, что компания Enermax стала использовать в своих продуктах сторонние разработки. Теперь при покупке блоков тайваньского вендора внутри мы обнаружим платформы, которые чаще всего встречаются в доступных решениях других производителей. Но на примере RevoBron ERB600AWT мы видим достаточно качественную элементную базу, длинные кабели и дополнительные аксессуары в комплекте. Любители сэкономить при сборке системы в габаритных корпусах могут столкнуться с нехваткой длины того же шлейфа питания процессора у доступных блоков, в то время как рассмотренная модель позволит даже аккуратно уложить кабели и тянуть по диагонали ничего не придется. Комплектный контроллер скорости вращения вентиляторов CoolerGenie окажется полезным при недостатке разъемов на материнской плате или если нет желания копаться в настройках UEFI для оптимизации системы охлаждения. Учитывая игру Enermax в высшей лиге, то здесь достаточно своих конкурентов от не менее именитых брендов, порой даже с «голдовым» сертификатом, и окончательный выбор пользователю придется сделать самостоятельно в зависимости от своих предпочтений.
