Обзор блока питания Enermax Revolution DUO мощностью 700 Вт

Блоки питания Enermax не частые гости на страницах нашего сайта, поэтому попавшее на тестирование новое устройство вызывало у нас определенный интерес — все-таки с момента последней встречи с ними прошло более пяти лет. Тайваньская компания, наряду с Sea Sonic, всегда отличалась передовыми наработками в своих решениях и задавала тон остальным производителям. Enermax одна из первых начала использовать резонансный преобразователь и синхронный выпрямитель в своих энергоэффективных блоках питания, сейчас же эти наработки можно встретить даже у доступных устройств.

Попавшая на тестирование модель относится к серии Revolution Duo и обладает оригинальной, по нынешним меркам, конструкцией охлаждения с использованием двух вентиляторов. Подобная схема была популярна в прошлом десятилетии у БП с пассивным PFC, но с переходом на активную коррекцию коэффициента мощности и приходом 120-мм «вертушек» она сошла на нет.

Enermax Evolution DUO 700W (ERD700AWL-F)

Как заявляет разработчик, такая конструкция позволит улучшить охлаждение не только блока питания, но и накопителей, устанавливаемых под общим с БП кожухом за счет направления части потока воздуха внутрь системного блока.

Enermax Evolution DUO 700W (ERD700AWL-F)

В серии насчитано три устройства, рассчитанных на нагрузку 500, 600 и 700 ватт, все они отвечают требованиям энергоэффективности 80 Plus Gold и лишены модной нынче функции отстегивающихся кабелей. На тестирование попала старшая модель.

Enermax Revolution DUO 700W (ERD700AWL-F)

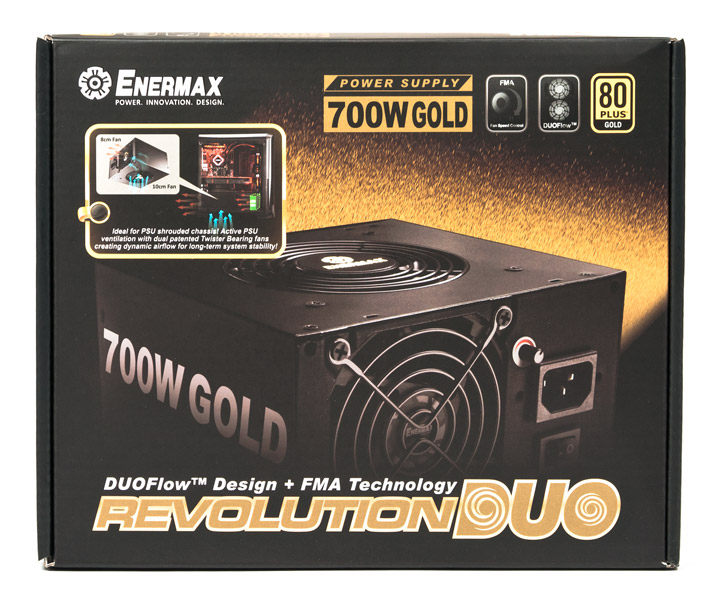

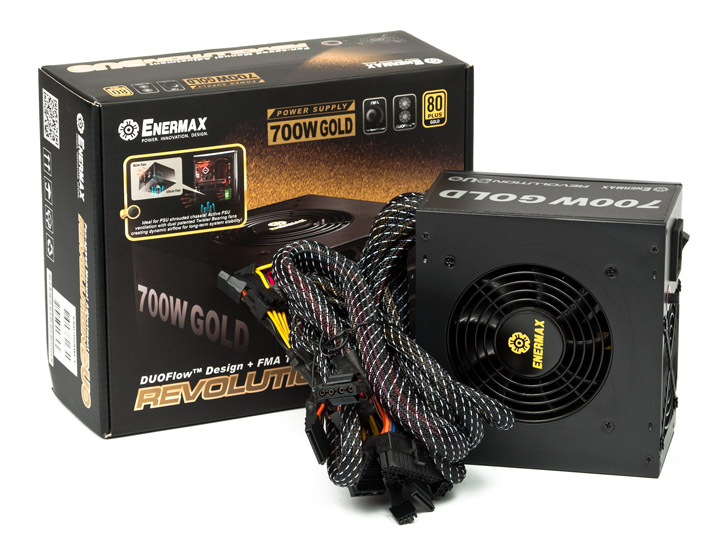

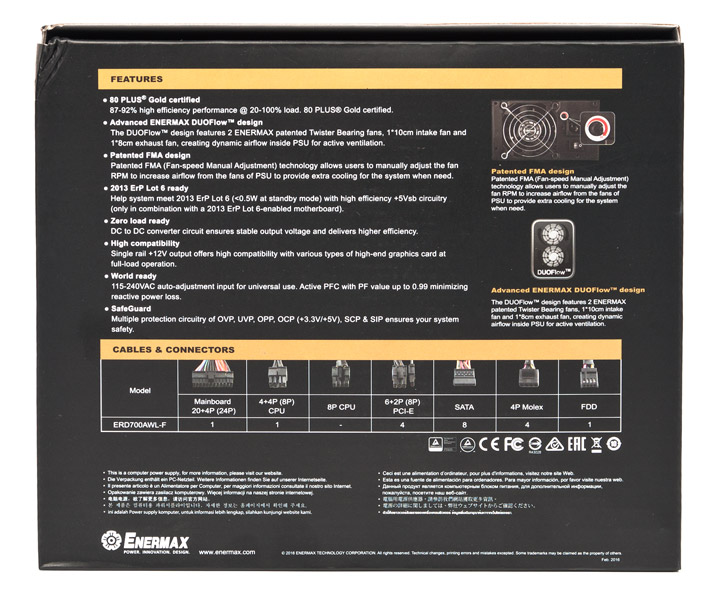

Блок поставляется в черной коробке, на которой изображено само устройство, основные технические характеристики и различные рекламные слоганы.

Enermax Evolution DUO 700W (ERD700AWL-F)Enermax Evolution DUO 700W (ERD700AWL-F)

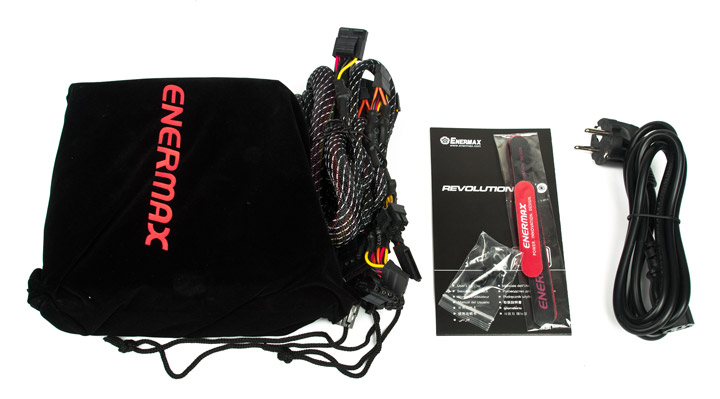

В комплекте пользователь найдет инструкцию, набор монтажных винтиков, несколько стяжек-липучек, сетевой шнур и велюровый чехол. Учитывая, что кабели у блока не отстегиваются, последний аксессуар явно для создания вау-эффекта, что ты приобрел стоящую вещь.

Enermax Evolution DUO 700W (ERD700AWL-F)

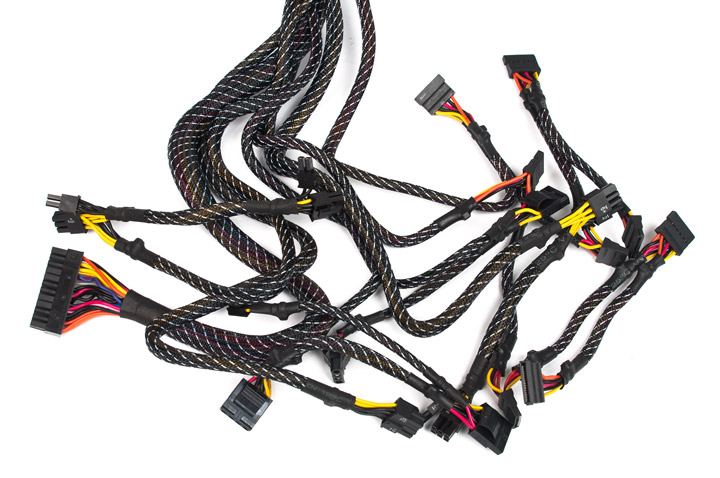

Количество кабелей и их длина следующие:

  • один для питания материнской платы (53 см);
  • один с 8-контактным (4+4) разъемом для питания процессора (59 см);
  • два с двумя 8-контактными (6+2) разъемами для питания видеокарты PCI-E (49,5 см);
  • два с четырьмя разъемами питания для SATA-устройств (40+15+15+15 см);
  • один с двумя  разъемами питания для IDE-устройств и одним FDD (43+15+15 см);
  • один с двумя разъемами питания для IDE-устройств (43+15 см).

Провода, как и подобает именитым продуктам, достаточно длинные, и блок можно будет установить в практически любой корпус, не прибегая к удлинителям. Все шлейфы заключены в черную нейлоновую оплетку с белыми вставками.

Enermax Evolution DUO 700W (ERD700AWL-F)

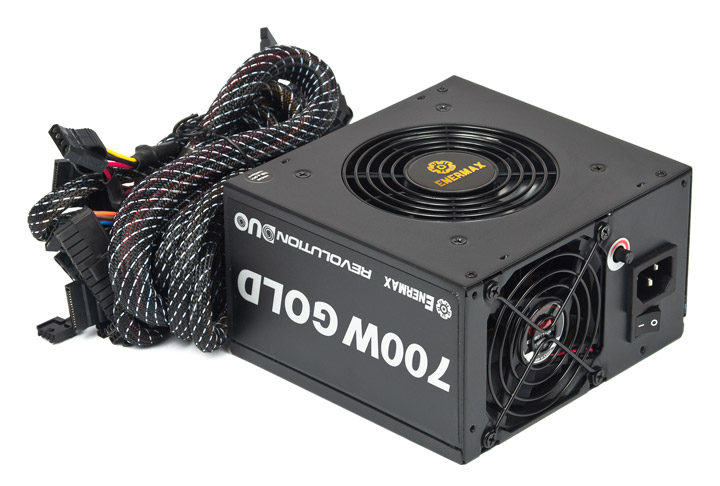

Корпус ERD700AWL-F соответствует современным тенденциям и выполнен в черном цвете, даже решетка вентилятора на внешней стенке не выбивается из общего стиля.

Enermax Evolution DUO 700W (ERD700AWL-F)

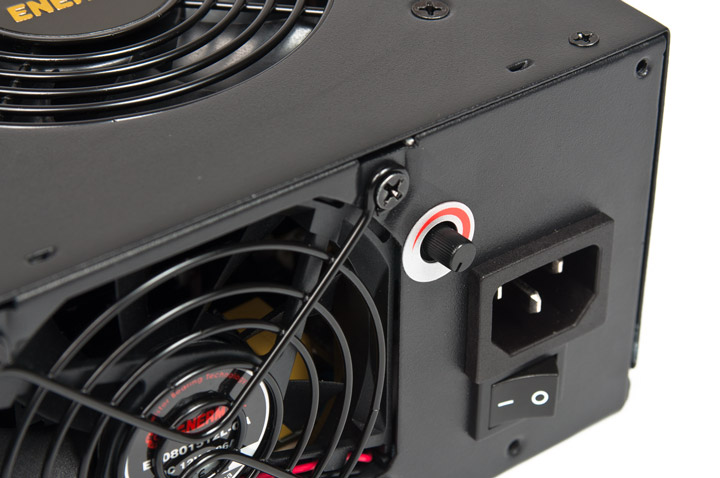

Там же расположен регулятор скорости вращения вентиляторов, который в минимальном положении активирует автоматические управление, а в максимальном выводит на полную скорость.

Enermax Evolution DUO 700W (ERD700AWL-F)

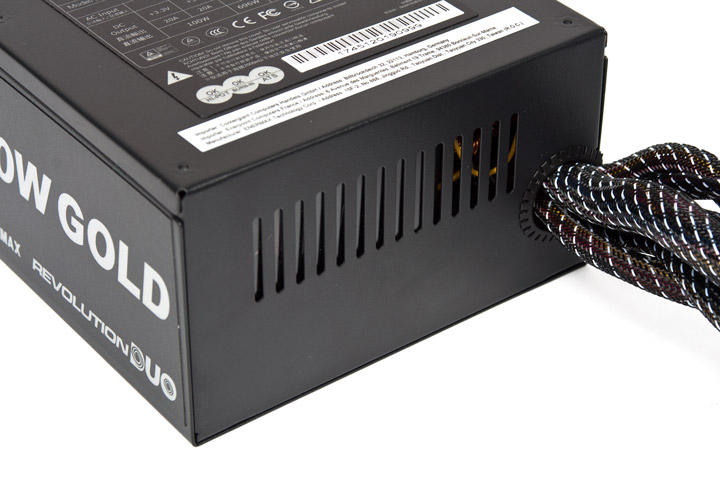

На внутренней стенке есть прорези для выхода части воздуха от нагнетающего вентилятора, но они частично прикрыты, так что, объем его несильно велик и вряд ли сыграет ощутимую роль в температурном режиме находящихся рядом накопителей.

Enermax Evolution DUO 700W (ERD700AWL-F)

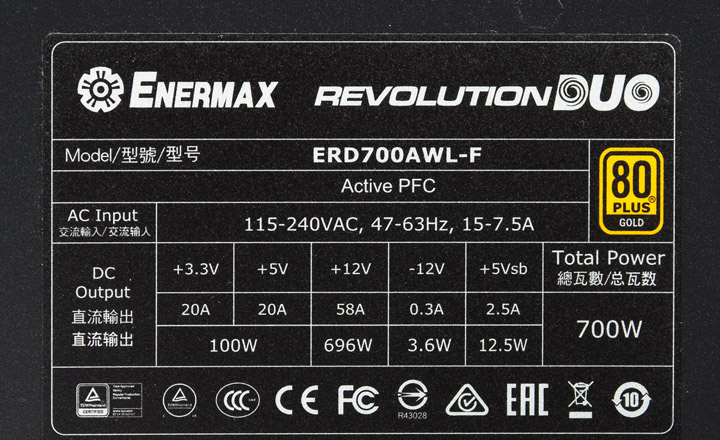

По своим характеристикам Revolution DUO 700W не отличается от современных конкурентов, у которых мощность нагрузки по 12-вольтовой линии может соответствовать почти номиналу устройства. В данном случае, это 696 Вт. Комбинированная мощность низковольтных каналов составляет всего 100 ватт, чего будет достаточно для нынешних ПК.

Enermax Evolution DUO 700W (ERD700AWL-F)

Для напряжения –12 В можно задействовать нагрузку до 3,6 ватт, а +5Vsb — 12,5 Вт, что в пределах современных норм.

Enermax Revolution DUO ERD700AWL-F +3.3V +5V +12V1 –12V +5Vsb
Макс. ток нагрузки, А 20 20 58 0,3 2,5
Комбинированная мощность, Вт 100  696 3,6 12,5
Общая максимальная мощность, Вт 700

Блок также обладает активным PFC и рассчитан на работу в широком пределе сетевого напряжения. Из заявленных защит есть следующие: от повышенного и пониженного выходного напряжения, от перегрузки и короткого замыкания, от бросков сетевого напряжения. Присутствует регулировка скорости вращения вентиляторов в зависимости от температуры внутри БП.

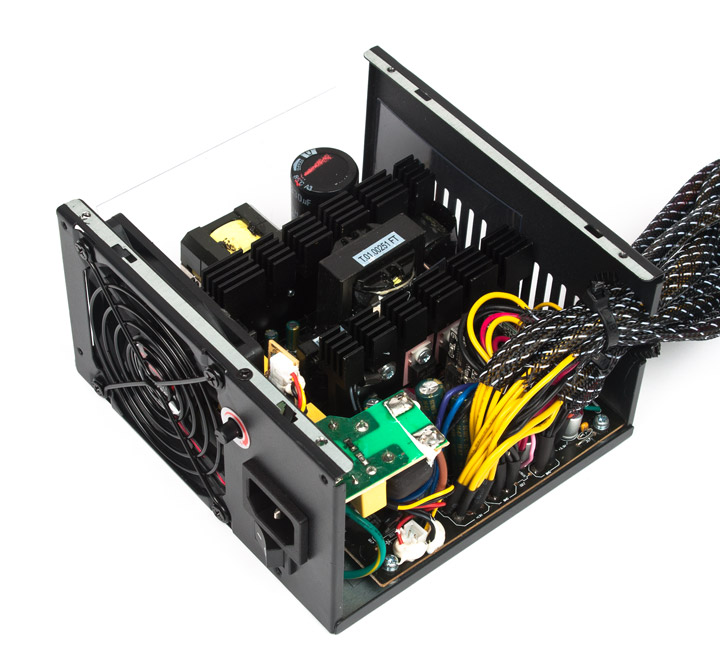

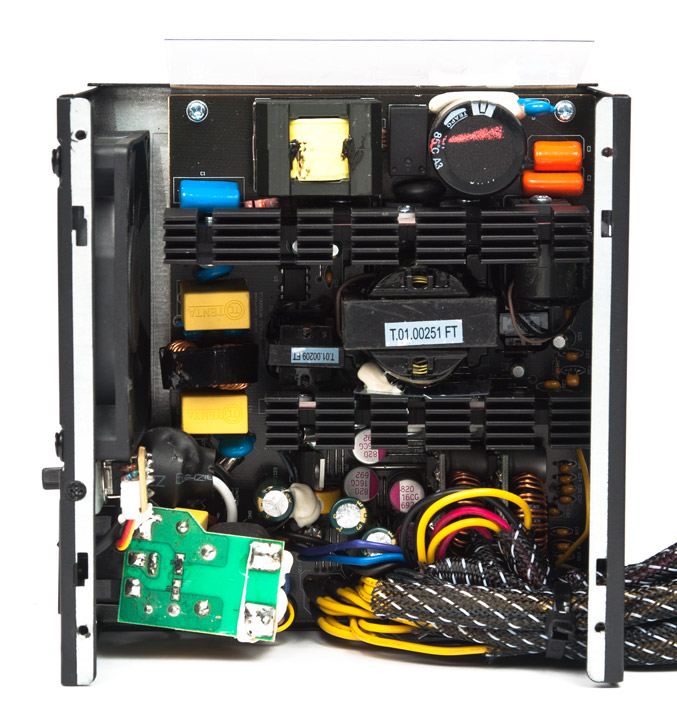

Под крышкой мы видим уже ставшую классической для «голдовых» устройств схему на базе резонансного преобразователя в высоковольтной части и синхронного выпрямителя в низковольтной. Используется платформа Yue-Lin Electrical Technology.

Enermax Evolution DUO 700W (ERD700AWL-F)Enermax Evolution DUO 700W (ERD700AWL-F)

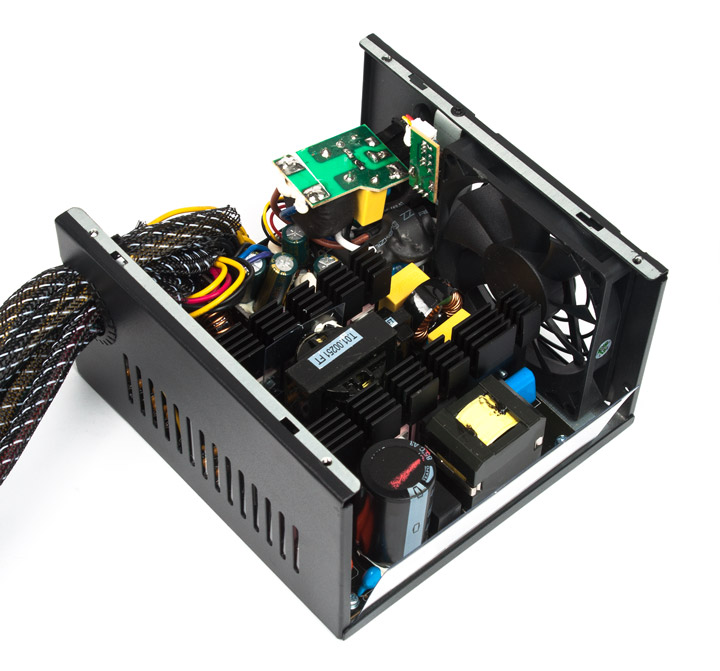

Блок собран хорошо, придраться не к чему, лишь плата части входного фильтра внешне выглядит не впечатляюще. В целом, компоновка по сравнению со старыми моделями Enermax стала проще.

Enermax Evolution DUO 700W (ERD700AWL-F)

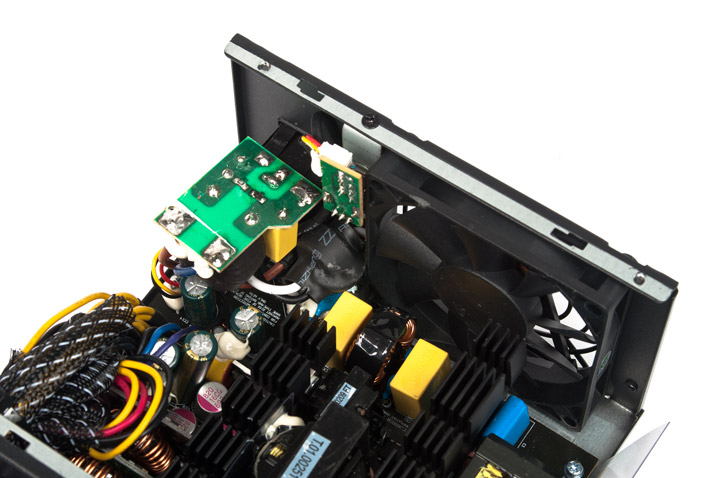

Входной фильтр собран без серьезной экономии, часть его вынесена на все ту же дополнительную платку, хотя на основной плате достаточно свободного места.

Enermax Evolution DUO 700W (ERD700AWL-F)

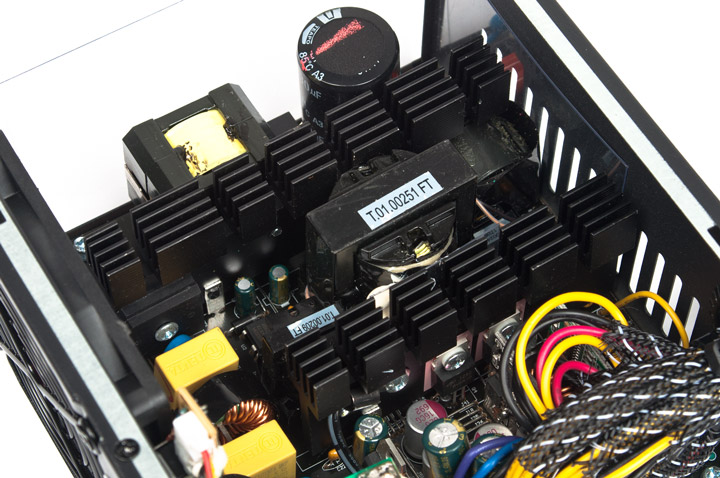

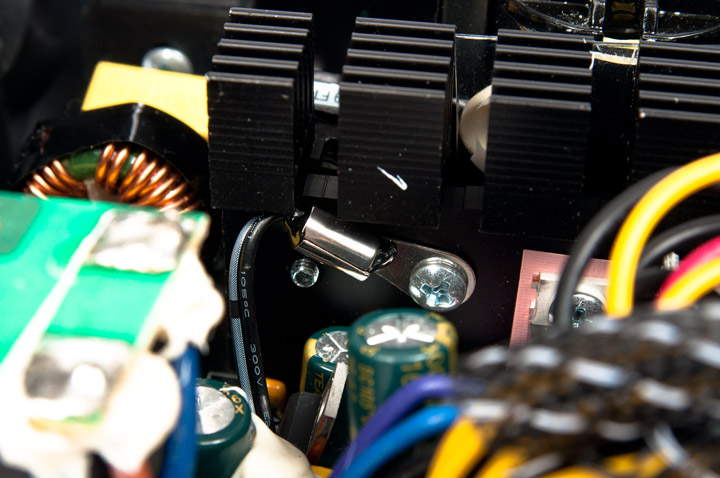

Элементы высоковольтной части охлаждаются общим радиатором с хорошим оребрением. Такой же, но чуть меньше, используется для синхронного выпрямителя. На нем же установлен термодатчик.

Enermax Evolution DUO 700W (ERD700AWL-F)Enermax Evolution DUO 700W (ERD700AWL-F)

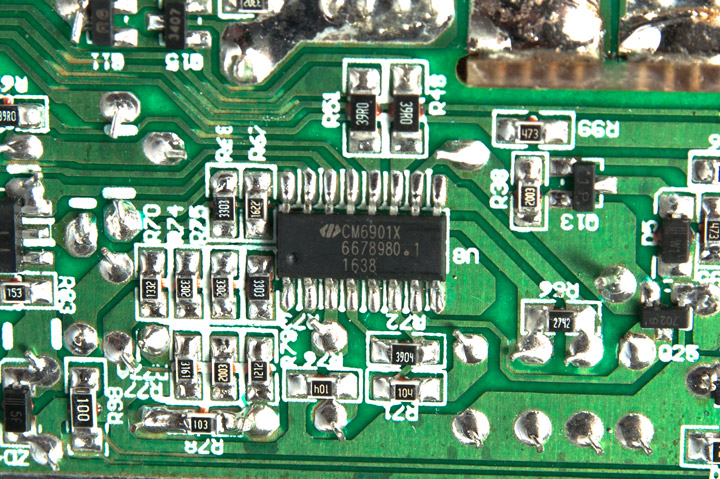

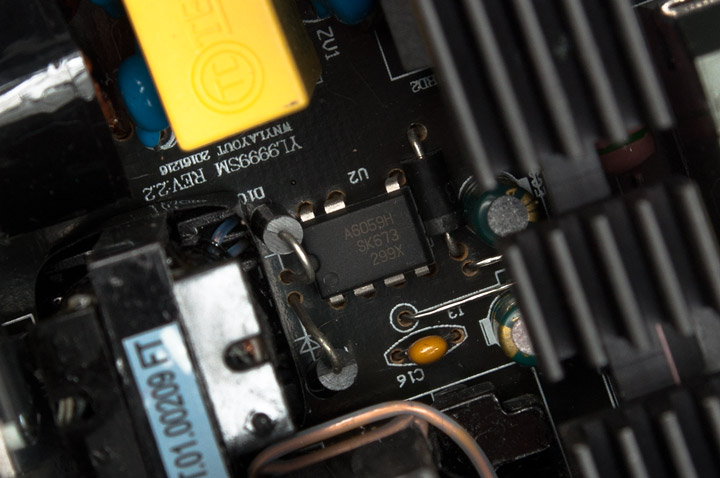

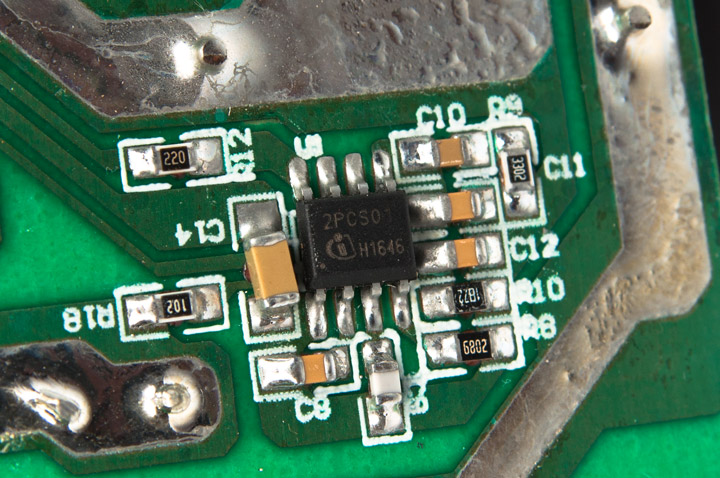

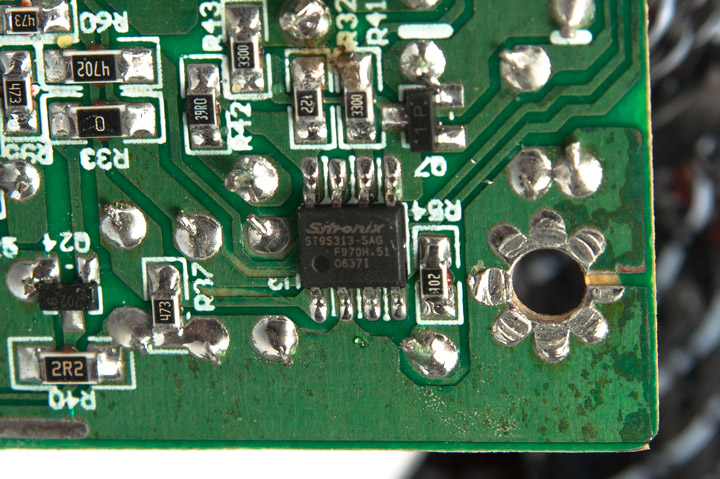

Управляется блок контроллером CM6901X, за активный PFC отвечает чип ICE2PCS01 — вместе с супервизором ST9S313 они расположены на обратной стороне платы. «Дежурка» выполнена на микросхеме A6059H.

Enermax Evolution DUO 700W (ERD700AWL-F)Enermax Evolution DUO 700W (ERD700AWL-F)Enermax Evolution DUO 700W (ERD700AWL-F)Enermax Evolution DUO 700W (ERD700AWL-F)

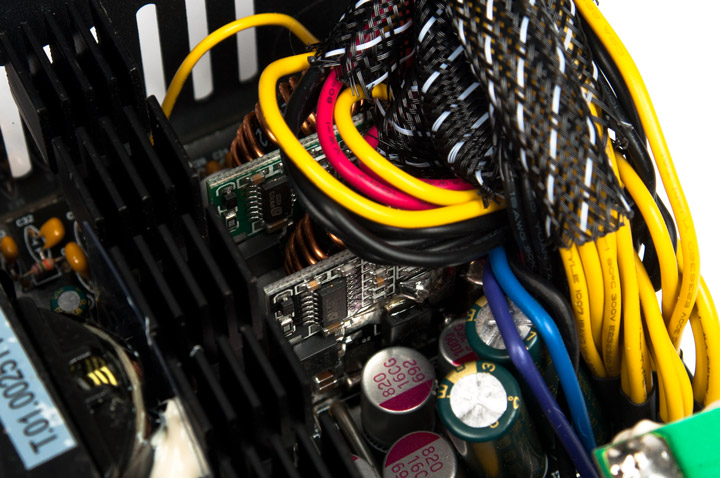

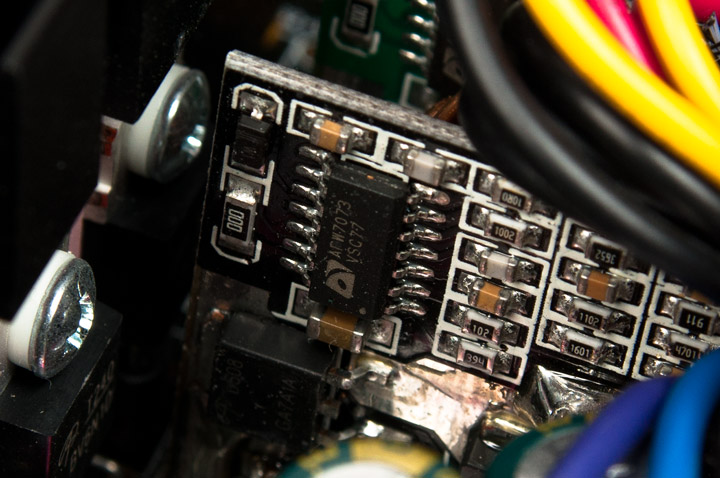

На двух отдельных платках возле синхронного выпрямителя расположились DC/DC-конвертеры для линий +3,3 и +5 вольт. Управляются они ШИМ-контроллерами APW7073.

Enermax Evolution DUO 700W (ERD700AWL-F)Enermax Evolution DUO 700W (ERD700AWL-F)

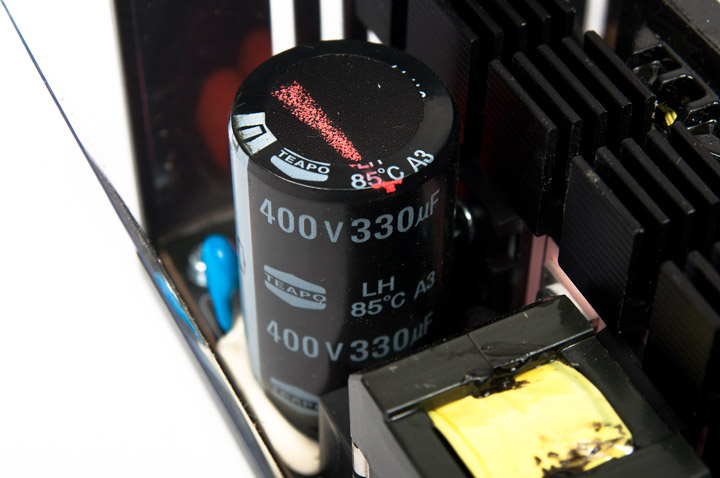

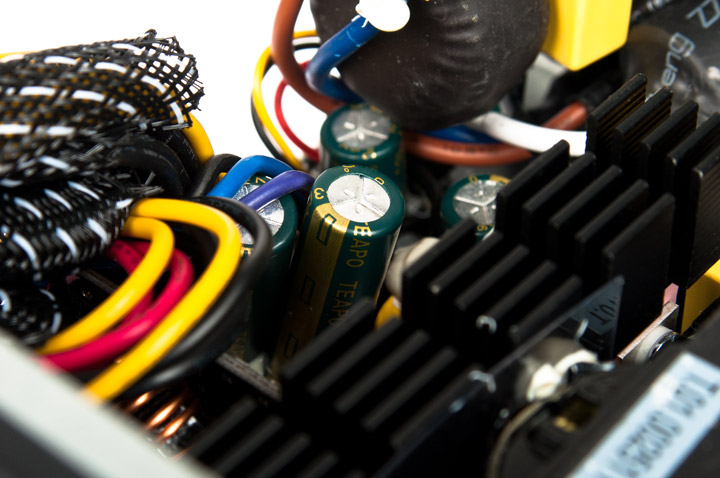

Входная емкость всего на 330 мкФ с рабочим напряжением 400 В. Как и все электролитические конденсаторы в блоке, она производства Teapo, что ранее не было характерно для Enermax. В зоне DC/DC-преобразователей присутствуют твердотельные емкости.

Enermax Evolution DUO 700W (ERD700AWL-F)Enermax Evolution DUO 700W (ERD700AWL-F)Enermax Evolution DUO 700W (ERD700AWL-F)

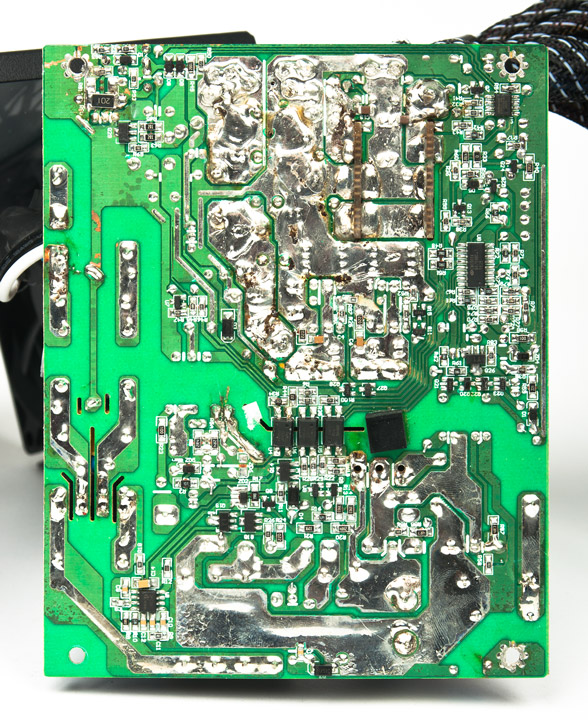

Наши завышенные ожидания относительно качество пайки не оправдались — если ранее тайваньский вендор славился обильным количеством не смытого флюса, то здесь помимо него есть зоны с отсутствующим лаком и видно ручное вмешательство после линии сборки.

Enermax Evolution DUO 700W (ERD700AWL-F)

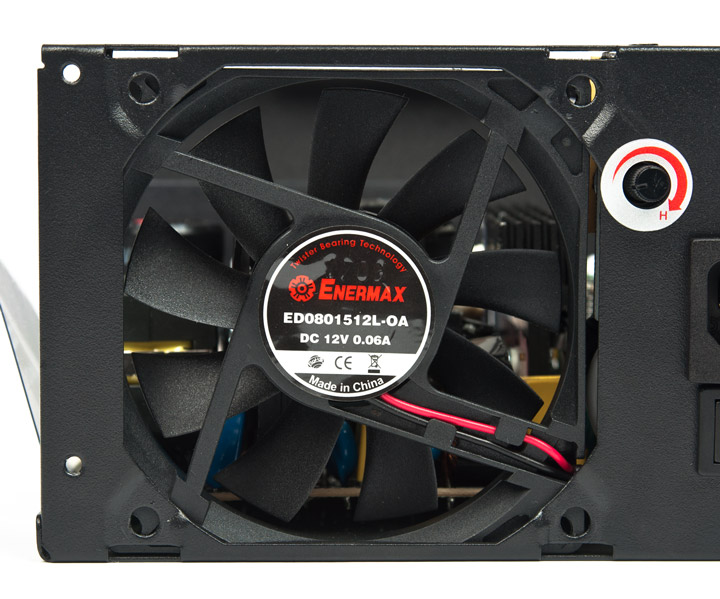

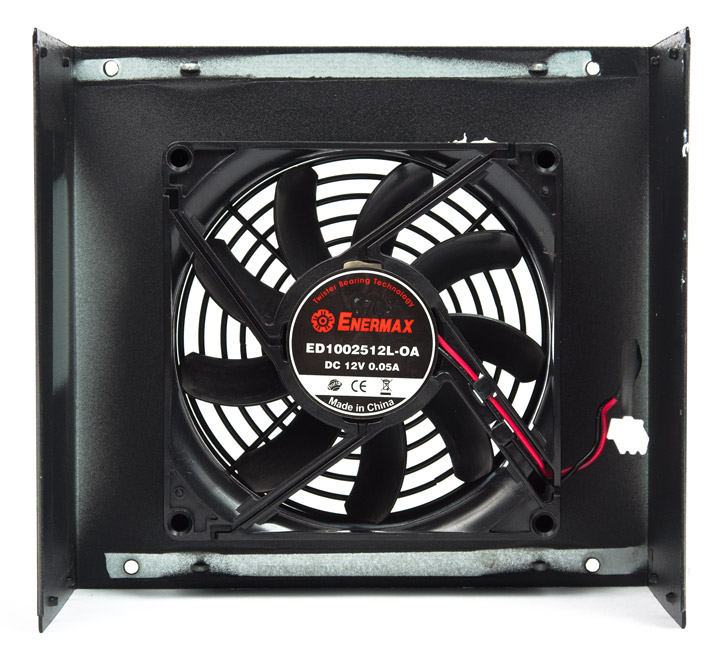

Для охлаждения ERD700AWL-F используются два вентилятора: 100-мм нагнетающий ED1002512L-OA и 80-мм вытяжной ED0801512L-OA. Оба основаны на втулке скольжения с магнитным подвесом и рассчитаны на рабочий цикл 160 тыс. часов. Подключение двухконтактное — наконец-то нет никаких проприетарных разъемов, которые использовались ранее, когда в случае выхода вентилятора из строя заменить его уже было бы сложно.

Enermax Evolution DUO 700W (ERD700AWL-F)Enermax Evolution DUO 700W (ERD700AWL-F)

В простое системы в автоматическом режиме (минимальное положение ручки) 100-мм вентилятор вращается со скоростью 593 об/мин, тогда как 80-мм — 1195 об/мин. Уровень шума при этом вполне комфортный. С ростом нагрузки скорость «вертушек» увеличивается максимум до 1100/2145 об/мин, при этом о тишине речи уже не идет. Если использовать ручную регулировку, то частота вращения вентиляторов составляет около 1216–1234 и 2157–2185 об/мин для нагнетающего и вытяжного соответственно.

Методика тестирования

Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блоков питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
  • материнская плата: ASUS Maximus VIII Formula (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
  • видеокарты: GeForce GTX 1080;
  • накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley с максимальным качеством графики, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.

Также для максимальной нагрузки была собрана следующая система:

  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему использовался бенчмарк Tropics с активированными сглаживанием уровня 2х и анизотропной фильтрацией 16х при запущенном LinX с задачей 1280 МБ, видеоадаптеры при этом работали в режиме SLI. Еще одно тестирование было проведено с запуском утилиты OCCT v3.1.0 в полноэкранном режиме с разрешением 1024х768, также в режиме SLI.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора.

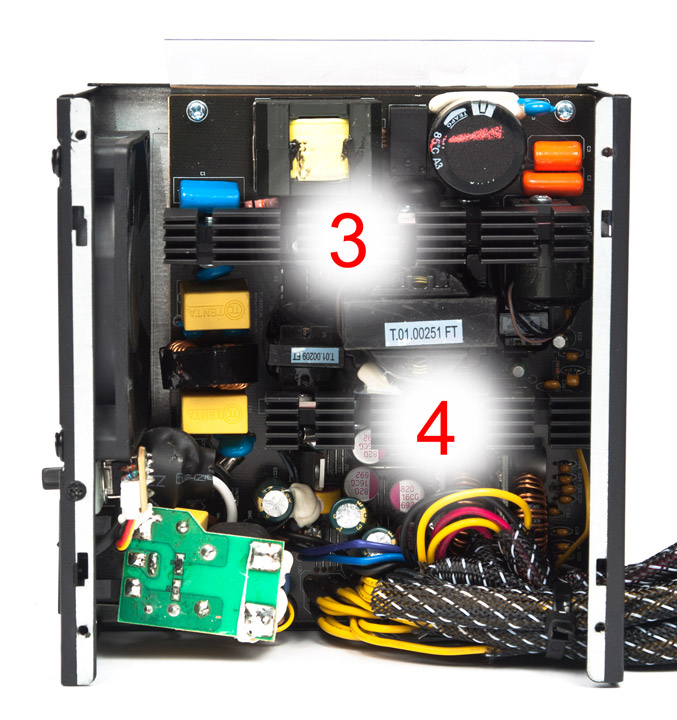

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Enermax Evolution DUO 700W (ERD700AWL-F)

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 1080 (LGA1151)  GTX 1080 (LGA1151)  GTX 295 SLI (LGA1366)  GTX 295 SLI (LGA1366)
Режим Idle  Burn, Game+LinX  Game+LinX  OCCT
Потребляемая мощность, Вт 44 (~38)  352 (~310)  827 (~727)  973 (~845)
Линия +3.3V, В 3,35 (+1,5) 3,35 (+1,5) 3,35 (+1,5) 3,35 (+1,5)
Линия +5V, В 5,06 (+1,2) 5,06 (+1,2) 5,09 (+1,8) 5,06 (+1,2)
Линия +12 (MB), В 12,22 (+1,8) 12,25 (+2) 12,31 (+2,6) 12,32 (+2,7)
Линия +12 (CPU), В 12,22 (+1,8) 12,23 (+1,9) 12,31 (+2,6) 12,31 (+2,6)
Линия +12 (VGA1), В 12,22 (+1,8) 12,23 (+1,9) 12,29 (+2,4) 12,29 (+2,4)
Линия +12 (VGA2), В 12,22 (+1,8) 2,27 (+2,25) 12,3 (+2,5) 12,29 (+2,4)
Скорость вращения вентилятора, об/мин 593/1195 (авто) 1216/2157 (ручной) 628/1236 (авто) 1233/2150 (ручной) 868/1735 (авто) 1231/2173 (ручной) 1100/2145 (авто) 1234/2185 (ручной)
Термодатчик №1 24,5 23,7 25,8 22,5 24,4 23,9 23,9 23,4
Термодатчик №2 26,7 25,4 27,2 24,7 30,2 28,4 29,6 29,3
Термодатчик №3 33,2 30 41,9 32,2 58 50 60,7 57,4
Термодатчик №4 28,3 28,2 36,7 30 56,6 48 62,1 58

Отличный по всем показателям блок питания, который смог выдержать даже 20% перегрузку. Завышение напряжений по всем линиям не превышает 3%, разброс при этом составляет менее процента, что порой недостижимо даже для еще более энергоэффективных устройств. Судя по температурам внутри блока, без проблем можно довериться автоматической регулировке частоты вращения вентиляторов.

Выводы

Продукция Enermax всегда считалась одним из эталонов качества и вместе с Seasonic была предметом вожделения среди энтузиастов. Но появление более доступных энергоэффективных конкурирующих решений вносит свои корректировки в бизнес-модель производителя. Уменьшение количества и длины кабелей питания вряд ли кто поймет, но вот снижение уровня элементной базы вполне может подойти для устройств, рассчитанных на широкий круг пользователей.

Рассмотренный блок питания ERD700AWL-F серии Revolution DUO можно охарактеризовать как доступное решение от именитого производителя, которое при сопоставимом качестве и цене обладает намного лучшими характеристиками, чем продукция компаний второго-третьего эшелона. Достаточная длина кабелей не станет камнем преткновения при сборке в габаритном корпусе, а потенциал устройства позволит запитать мощный игровой ПК даже с парой видеокарт. Оригинальная система охлаждения вряд ли удивит любителей тишины, но она, в какой-то мере, может улучшить температурный режим большого количества накопителей, расположенных под кожухом вместе с блоком питания. И лишь требовательные пользователи предпочтут модели классом выше, коих предостаточно как у самой Enermax, так и у других производителей.
