Революция мощностью в 1 кВт. Пара слов о блоке питания Enermax ERV1020EWT

Два года назад компания Enermax просто «взорвала» рынок серией блоков питания Enermax Revolution, в один момент завоевав десятки наград и признание самых требовательных энтузиастов. Секрет успеха был прост: высочайшее качество, выдающиеся характеристики в сочетании с ярким дизайном сделали своё дело — о тайваньском производителе заговорили с новой силой.

Enermax Revolution85+

А что сейчас? Инженеры компании не только не утратили конкурентное преимущество, но даже сумели им грамотно воспользоваться. Обновив модельный ряд серии Revolution, в марте 2011 года в рамках CeBIT вендор продемонстрировал опытные образцы ещё более совершенной линейки устройств — MaxRevo, которая только сегодня начинает появляться в зарубежных магазинах. Но речь сейчас не о ней, а о новой ревизии «революции», старшую модель которой нам удалось заполучить. Итак, встречаем — Enermax Revolution85+ ERV1020EWT.


Внешний вид и упаковка

Блок поставляется в коробке черного цвета и при средних размерах упаковки комплект довольно увесистый.

Enermax Revolution85+ ERV1020EWT

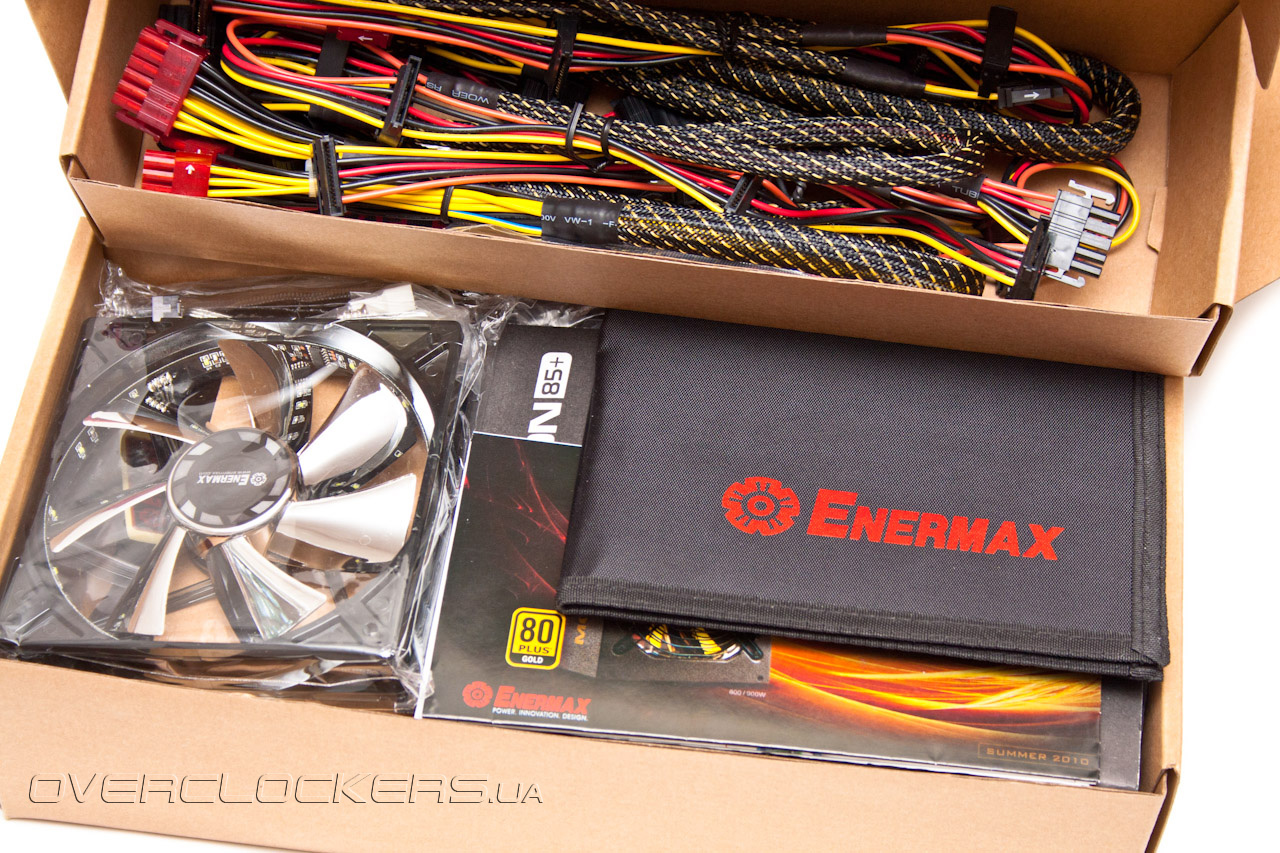

Все аксессуары распределены по различным дополнительным коробочкам с фирменным логотипом производителя.

Enermax Revolution85+ ERV1020EWT

Enermax Revolution85+ ERV1020EWT

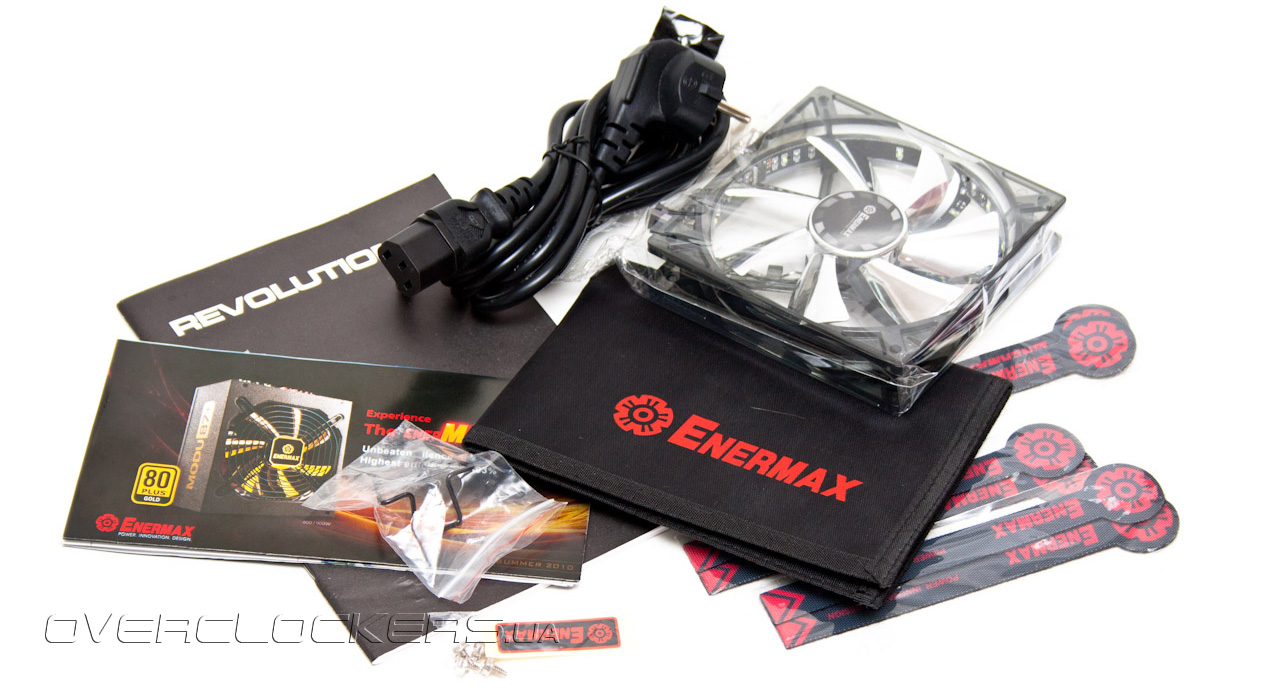

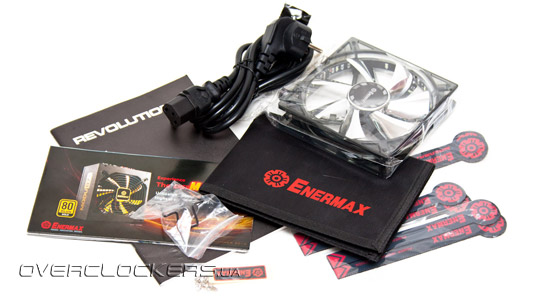

Помимо блока питания в коробке присутствует следующее:
  • сетевой кабель питания;
  • специальная скоба для предотвращения его выпадения;
  • набор фирменных стяжек в количестве шести штук;
  • сумка для хранения модульных кабелей;
  • вентилятор из серии Vegas диаметром крыльчатки 120 мм;
  • наклейка на корпус;
  • инструкция по эксплуатации;
  • рекламный буклет;
  • монтажные винты.
Enermax Revolution85+ ERV1020EWT

Отдельно обратим внимание на инструкцию, которая написана на нескольких языках, и что приятно в ней есть грамотный русский. В ней производитель даёт детальные рекомендации по эксплуатации БП, решению возможных проблем, приводит технические характеристики.

Несмотря на то, что в моду входят полностью модульные устройства, инженеры остались верны традициям и оставили ряд кабелей несъемными. В частности это:
  • один с разъемом ATX 24-pin (длина 58 см);
  • один с 8-контактным EPS12V (58 см);
  • один с 8-контактным (4+4) EPS12V (58 см);
  • один с двумя с 8-контактными (6+2) разъемами для видеокарт PCI-E (58 см).

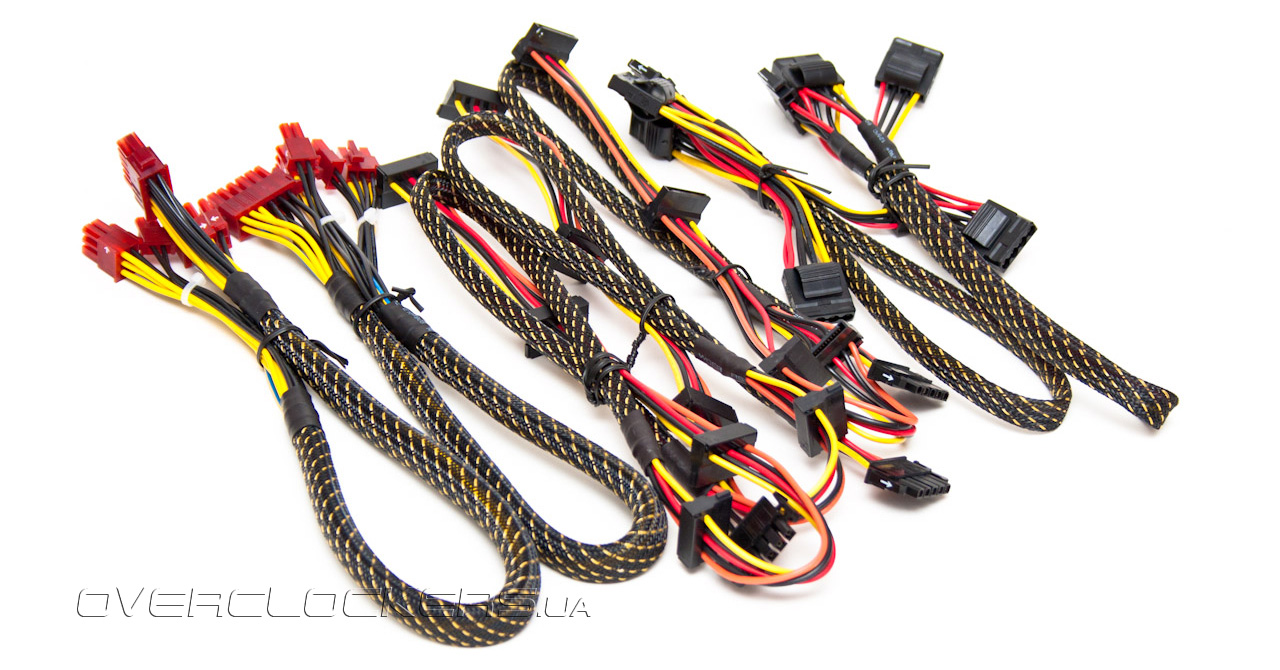

Набор модульных кабелей включает:
  • два с 8-контактными (6+2) разъемами для питания видеокарт PCI-E (50 см);
  • три кабеля с четырьмя разъемами для питания SATA-устройств (45+10+10+10 см);
  • один кабель с тремя разъемами для IDE-устройств и одним для питания FDD (45+10+10+10 см);
  • один кабель с тремя разъемами для IDE-устройств (45+10+10 см).
Enermax Revolution85+ ERV1020EWT

Все они убраны (включая несъемные на самом БП) в полосатую нейлоновую оплётку.

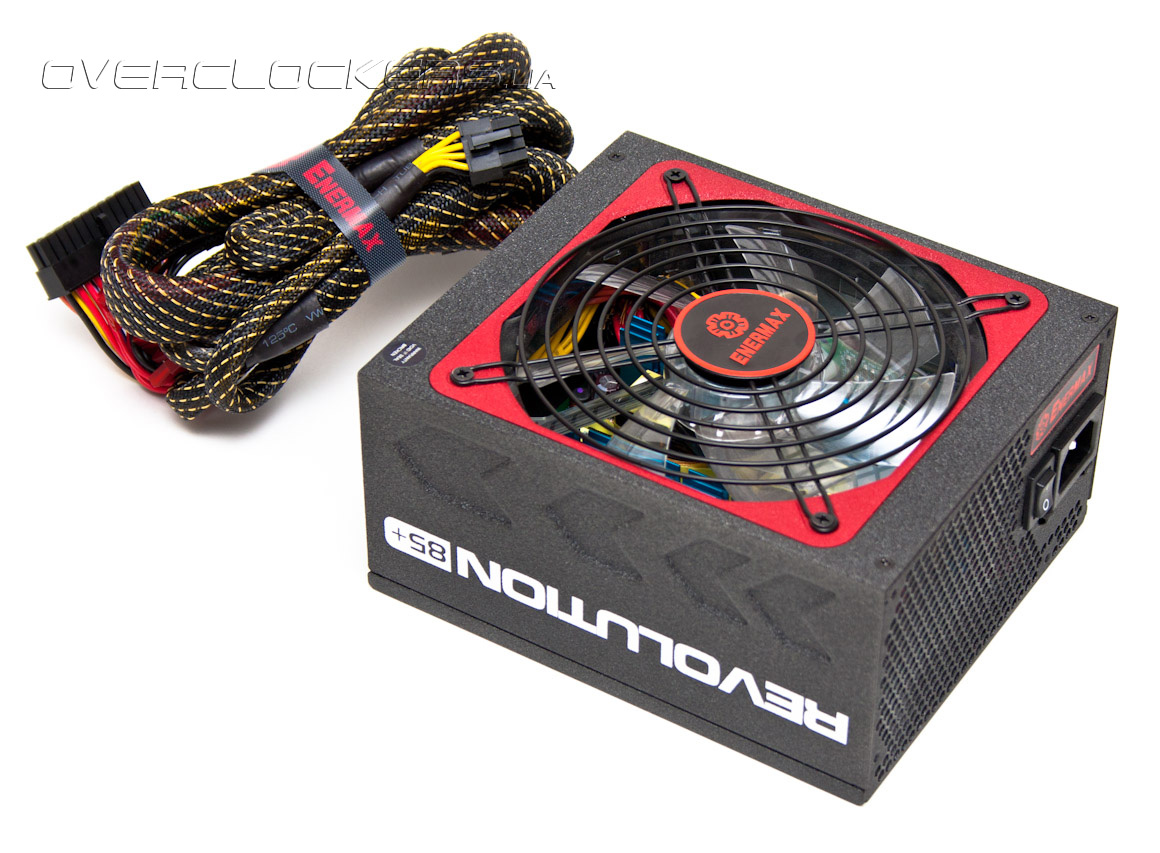

А вот и сам Enermax Revolution85+ ERV1020EWT:

Enermax Revolution85+ ERV1020EWT

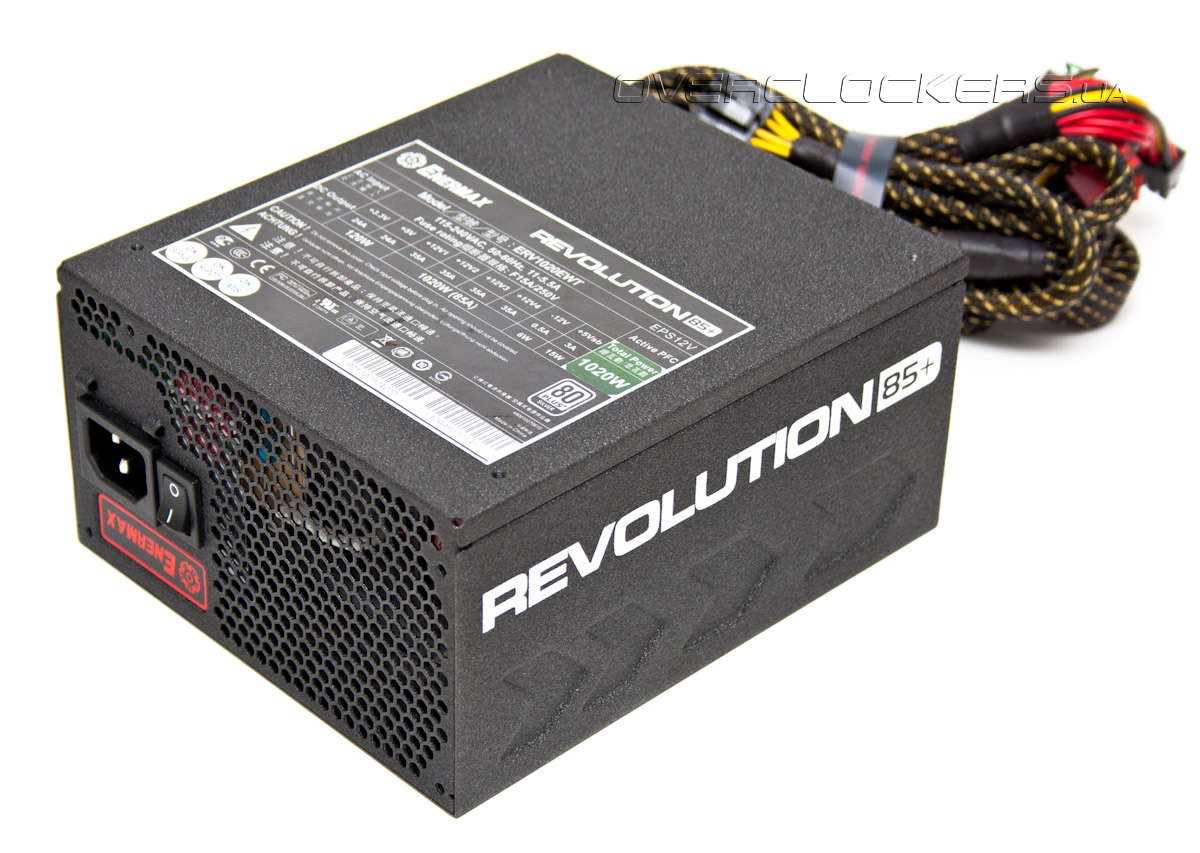

Внешне новые «революционные» блоки не отличаются от старой ревизии, хотя некоторые конструктивные изменения были проведены. Во-первых, корпус БП стал меньше в длину: 175 мм против 190 мм. Во-вторых, исчез индикатор состояния устройства на задней панели (наверное, зря). Ну и, в-третьих, пересмотрено расположение гнёзд для модульных кабелей. Также отсутствует датчик вращения вентилятора, скорость которого можно было отслеживать благодаря выносному кабелю, подключаемому к материнской плате. В остальном, всё по-старому.

Enermax Revolution85+ ERV1020EWT

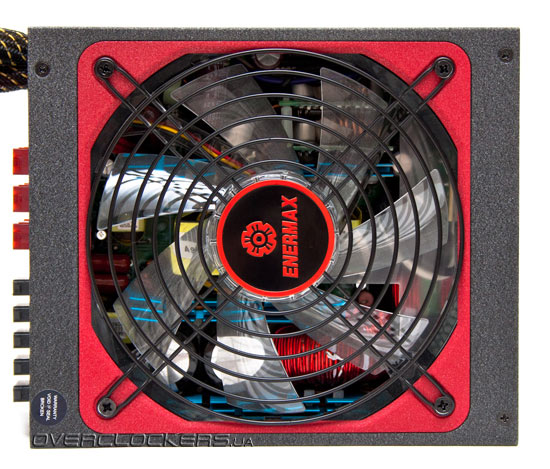

Покрытие корпуса блока матовое с грубой фактурой. Никакого глянца как у решений серии MODU87+. В качестве системного вентилятора установлена 14-сантиметровая модель с прозрачными лопастями. Любители иллюминации будут расстроены — светодиодная подсветка отсутствует.

Enermax Revolution85+ ERV1020EWT

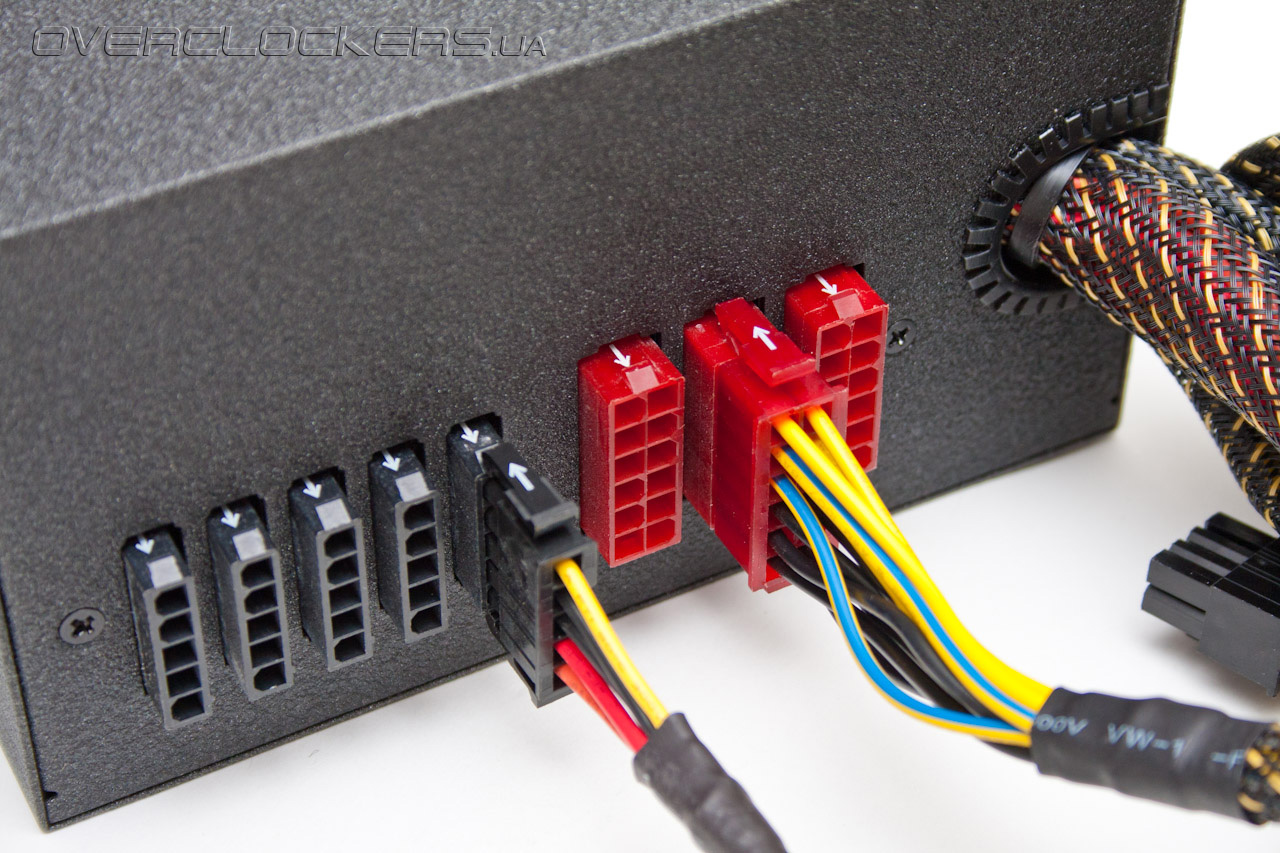

Съемные шлейфы имеют специальные защелки-фиксаторы, предотвращающие выпадение из разъемов:

Enermax Revolution85+ ERV1020EWT

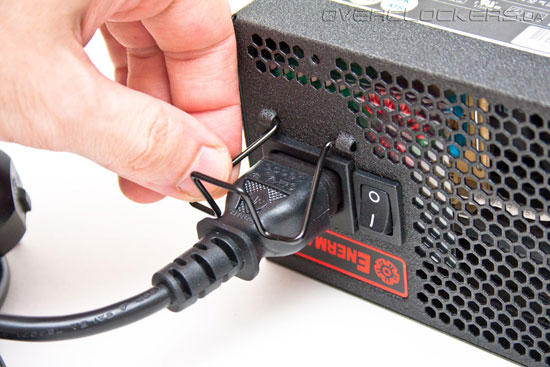

Во время их установки необходимо ориентироваться по белым стрелкам, в правильном положении они направлены друг на друга. Чтобы исключить случайное выдергивание сетевого шнура из блока в комплекте есть скоба, вставляемая в петли возле силового разъема и фиксирующая кабель.

Enermax Revolution85+ ERV1020EWT

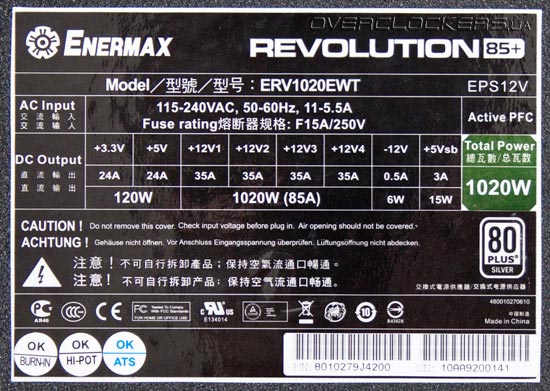

Теперь перейдем к техническим спецификациям.

Enermax Revolution85+ ERV1020EWT

В новой линейке схемотехникой предусмотрено четыре 12-вольтовые линии с силой тока 35 А вместо шести 30-амперных. Пиковая мощность составляет 1120 Вт при номинальной в 1020 Вт.

Шина питания +3,3V +5V +12V1 +12V2 +12V1 +12V2 -12V +5Vsb
Макс. ток нагрузки, А 24 24 35 35 35 35 0,5 3
Комбинированная
мощность, Вт
120 1020 (85 А)
6 15
Общая мощность, Вт 1020

Блок подкреплён сертификатом 80 PLUS Silver, т.е. обеспечивает КПД от 86 до 92 процентов в сетях с переменным напряжением в 230 В.

Enermax Revolution85+ ERV1020EWT

Возвращаясь к модельному ряду в целом, дополнительно отметим, что на производственных линиях компании выпускаются модели Revolution мощностью 920 Вт и 1020 Вт. Устройства первого поколения, мощностью 850 Вт, 950 Вт и 1050 Вт (модель 1250 Вт пока будет производиться) более не актуальны. Некоторое их количество всё ещё присутствует на складах дистрибьюторов и в магазинах, но запасы, разумеется, не безграничны. Именно поэтому требовательным пользователям Enermax рекомендует модели мощностью 920 Вт и 1020 Вт серии Revolution85+ или серию MaxRevo, где находятся более солидные устройства.

Методика тестирования

Наш материал не носит статус узкоспециализированного обзора и написан, прежде всего, для простых пользователей, не привыкших оперировать диаграммами кросс нагрузочных характеристик и всевозможных графиков. По такому случаю нами было собрано несколько конфигураций тестового стенда на основе ряда производительных комплектующих. В первый из них вошли:
  • материнская плата: ASUS Rampage III Extreme (Intel X58 Express, BIOS ver. 1208);
  • центральный процессор: Intel Core i7 950 (rev. D0);
  • термоинтерфейс: Arctic Cooling MX-2;
  • оперативная память: Kingston KHX2333C9D3T1K3/3GX (3x1 ГБ, DDR3-2333);
  • видеокарта: Inno3D GeForce GTX 570, 1280 МБ;
  • жесткие диски: Samsung HD103UJ (1000 ГБ) и Hitachi HDS721050CLA362 (в качестве системного).
Во вторую конфигурацию добавились ещё две видеокарты Inno3D GeForce GTX 570, образовав трехуровневый SLI массив. Таким образом, у нас будет возможность проверить работу блока в нескольких режимах: производительного ПК и мощной игровой станции в условиях высокой нагрузки.

Показания снимались в семи состояниях системы для конфигурации с одним ускорителем (с разгоном CPU и без) и разово с тремя акселераторами, но под предельной нагрузкой. В форсированном состоянии частота процессора поднималась до 4 ГГц (напряжение 1,4 В), напряжение ядра видеокарты принудительно не изменялось.

Тестовые режимы (один видеоускоритель):
  • режим простоя (частота CPU 3,2 ГГц);
  • проигрывание HD видео (3,2 ГГц);
  • тест в бенчмарке 3DMark11 (3,2 ГГц);
  • тест в бенчмарке 3DMark11 (4 ГГц);
  • тест в FurMark (4 ГГц);
  • тест в Linpack (4 ГГц);
  • тест OCCT PSU Test (4 ГГц).
Для SLI-конфигурации использовалась комбинированная нагрузка OCCT PSU Test. На всех трёх ядрах видеокарт поднималось напряжение до предельно допустимого уровня — 1,1 В. Центральный процессор работал на частоте 4 ГГц с напряжением 1,4 В. Все энергосберегающие технологии заблаговременно отключались в BIOS материнской платы.

Программное обеспечение:
  • 3DMark11 v1.0.2
  • 3DMark Vantage v1.1.0
  • OCCT v3.1.0
  • LinX v0.6.4
  • FurMark v1.9.0
В качестве вспомогательных, но весьма необходимых программ выступали MSI Afterburner 2.1.0, GPU-Z 0.5.4, CPU-Z 1.58 и HWMonitor версии 1.18.0. Мониторинг состояния систем осуществлялся именно с их помощью. Все манипуляции осуществлялись в среде 64-битной операционной системы Windows 7 Ultimate.

Пиковая мощность компьютера определялась с помощью тарификатора Voltcraft Energy Logger 4000:

Voltcraft

Этот прибор показывает текущую мощность потребляемую системой (с возможностью фиксации её минимального и максимального значений), напряжение в сети, частоту и множество других параметров, с возможностью записи данных на карту SD.


Результаты тестирования

В нижеприведённый график включены значения потребляемой мощности для конфигурации ПК с одной видеокартой:

Результаты тестирования Enermax ERV1020EWT

Как видим, в режиме простоя и проигрывания HD видеофильма система потребляет не более 169 Вт. В тесте 3DMark 11 картина меняется, т.к. ресурсы системы задействуются в полной мере. Значение в 350 Вт может служить своего рода ориентиром для аналогичной пользовательской конфигурации, при условии, что ваш блок питания обладает соответствующей эффективностью. Повышение напряжения и разгон вносят свои коррективы, особенно это заметно по комбинированному тесту программы OCCT — 537 Вт это тот предел, который удалось достичь с форсированным процессором без разгона видеокарты.

На следующем фото запечатлён результат пиковой мощности, потреблённой компьютером с тремя видеоадаптерами за 15 минут теста:

Enermax Revolution85+ ERV1020EWT

Напомним, что для данного БП производитель заявил 1020 Вт номинальной и 1120 пиковой мощности. Нам же с имеющимся оборудованием удалось выжать практически номинал устройства. Блок абсолютно не грелся и не шумел, в отличие от некоторых решений других производителей, которые уже даже после 50-процентной нагрузки начинают выходить на свою максимальную скорость вращения вентилятора.

Ниже представлена таблица, в которую занесены данные о минимальных и максимальных напряжениях по трём основным каналам при тестировании системы в режиме 3-Way SLI: 3,3 В, 5 В и 12 В:

  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая мощность, Вт
Значение мин. макс. мин. макс. мин. макс. общая
Enermax Revolution85+ ERV1020EWT 3,3 3,36 4,99 5,09 11,88 12,4 1186

Все значения укладываются в допустимый 5-процентный интервал отклонений, что является отличным показателем. Да и вряд ли могло бы быть иначе.


Заключение

Блок питания показал себя с наилучшей стороны и это заставляет нас рекомендовать его для построения производительных систем самого высокого уровня. Тихий, мощный, вдобавок от производителя с мировым именем. Теперь сделаем акцент на его сильных и слабых сторонах:

Преимущества:
  • выдающаяся эффективность;
  • модульная система подключения кабелей;
  • низкий уровень шума;
  • внешний вид;
  • сертификат 80PLUS Silver;
  • комплект поставки;
  • пять лет гарантии производителя.
Недостатки:
  • высокая стоимость.
Стоимость, стоимость и ещё раз стоимость. Вот та причина, по которой многие соотечественники не могут позволить себе такое устройство. В отечественной рознице за данную модель у нас просят около 440 долларов. Тем не мнеее, для бескомпромиссных оверклокеров — это именно тот БП, который справится даже с экстремальными нагрузками.
