Эволюция продолжается. Обзор блока питания Enermax MODU87+ 700W

На данный момент времени блоки питания можно разделить на три категории. К первой относятся модели начального уровня с упрощенной схемотехникой и не высоким КПД. Стоимость таких устройств редко переваливает за 50 долларов, даже при заявленной мощности в 600 Вт. Про качество в таком случае можно даже и не вспоминать. Среднеценовая категория имеет больше конструкторских особенностей и модельный ряд производителей представлен в широком диапазоне мощностей. Тут уже есть решения с модульным подключением кабелей, некоторые устройства соответствуют стандарту 80 Plus, подразумевающему высокий КПД. Энтузиасты в большей степени склонны именно к таким блокам питания. Правда, новаторские разработки в них используются лишь после обкатки в топовом сегменте. А вот устройства этой категории опустошают кошельки на вполне приличную сумму, равную трети неплохой игровой системы. Но взамен пользователь получает экономичное и тихое решение, с передовой схемотехникой и со стабильными выходными параметрами. Одно из таких устройств производства Enermax мы как раз и рассмотрим в рамках данного материала.

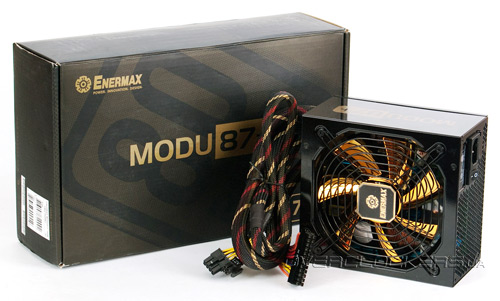

Enermax MODU87+ 700W (EMG700AWT)

Компания Enermax хорошо известна в кругах энтузиастов благодаря своим качественным, но дорогим решениям. Рассматриваемый блок относится к новой серии, соответствующей стандарту 80 Plus Gold, и рассчитан на модульное подключение кабелей. Напомним, что спецификации 80 Plus Gold подразумевают КПД блоков на уровне не мене 88 процентов при 20 и 100% нагрузках, и не менее 92% при 50-процентной нагрузке (при питании от сети 220 В). Устройство поставляется в коробке средних размеров золотисто-черных тонов, на обратной стороне которой расписаны все ключевые особенности блока. Коробка универсальная, подходит для трех моделей MODU87+ — 500, 600 и 700 Вт. Всего же в линейке насчитывается пять устройств, включая 800- и 900-ваттные блоки.

Enermax MODU87+ 700W (EMG700AWT)

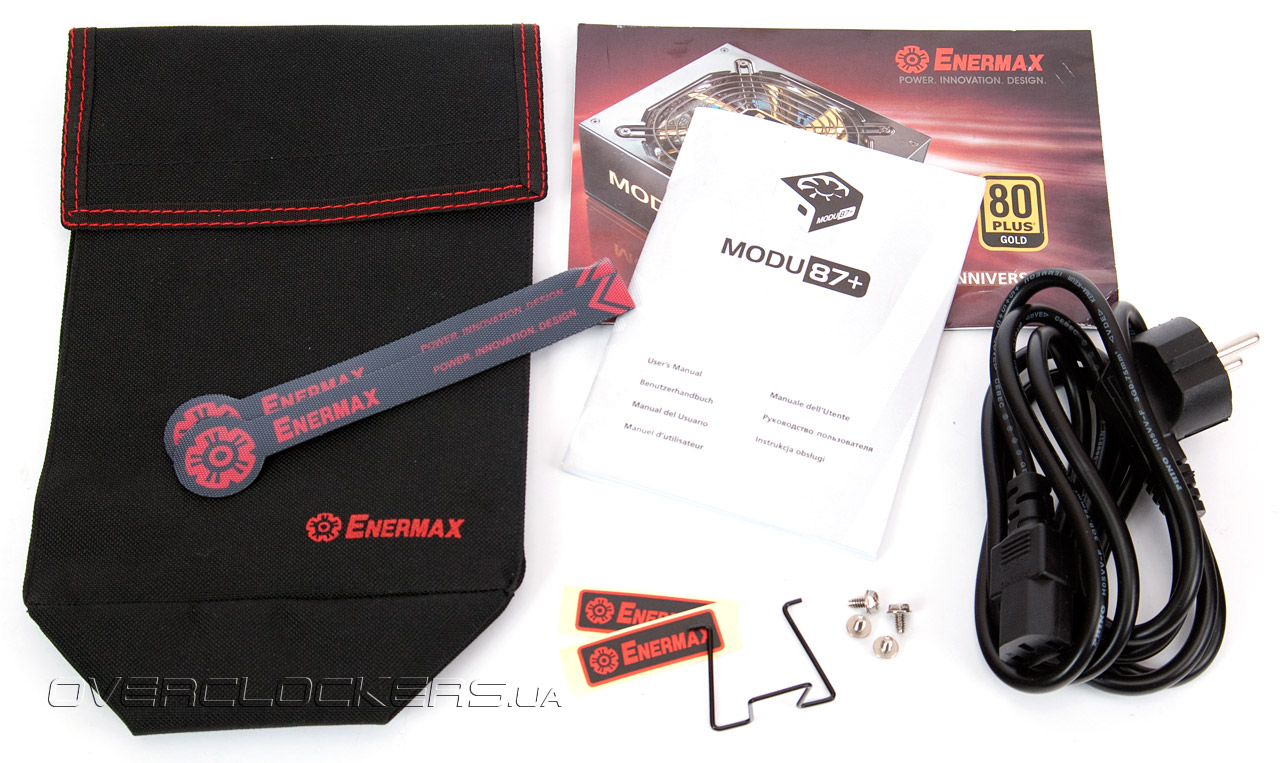

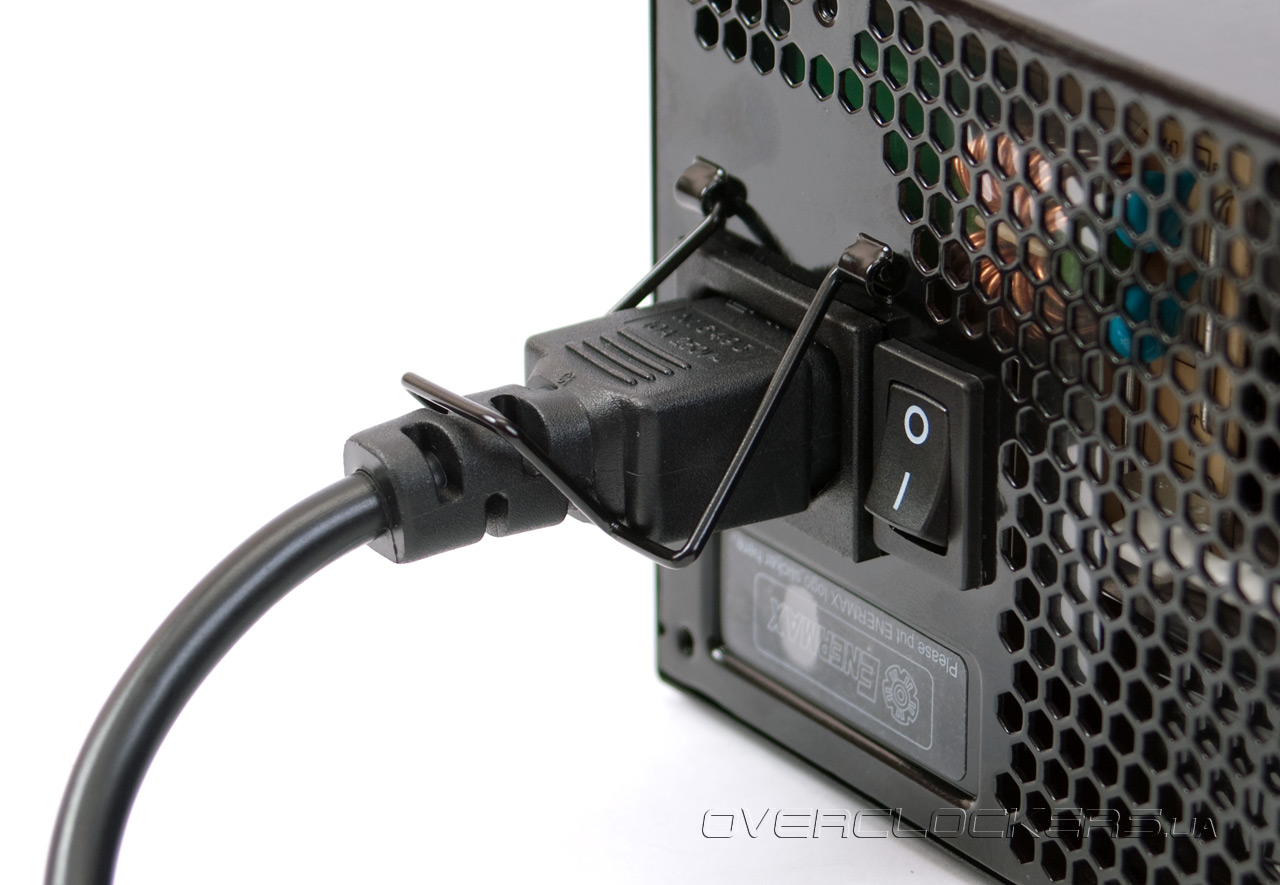

В комплекте поставки, кроме инструкции, крепежа и сетевого кабеля, есть рекламный буклет Enermax, чехол для отстегивающихся кабелей, пара стяжек-липучек, две фирменные наклейки и скоба для фиксации кабеля, предотвращающая его случайное выдергивание из блока.

Enermax MODU87+ 700W (EMG700AWT)

Enermax MODU87+ 700W (EMG700AWT)

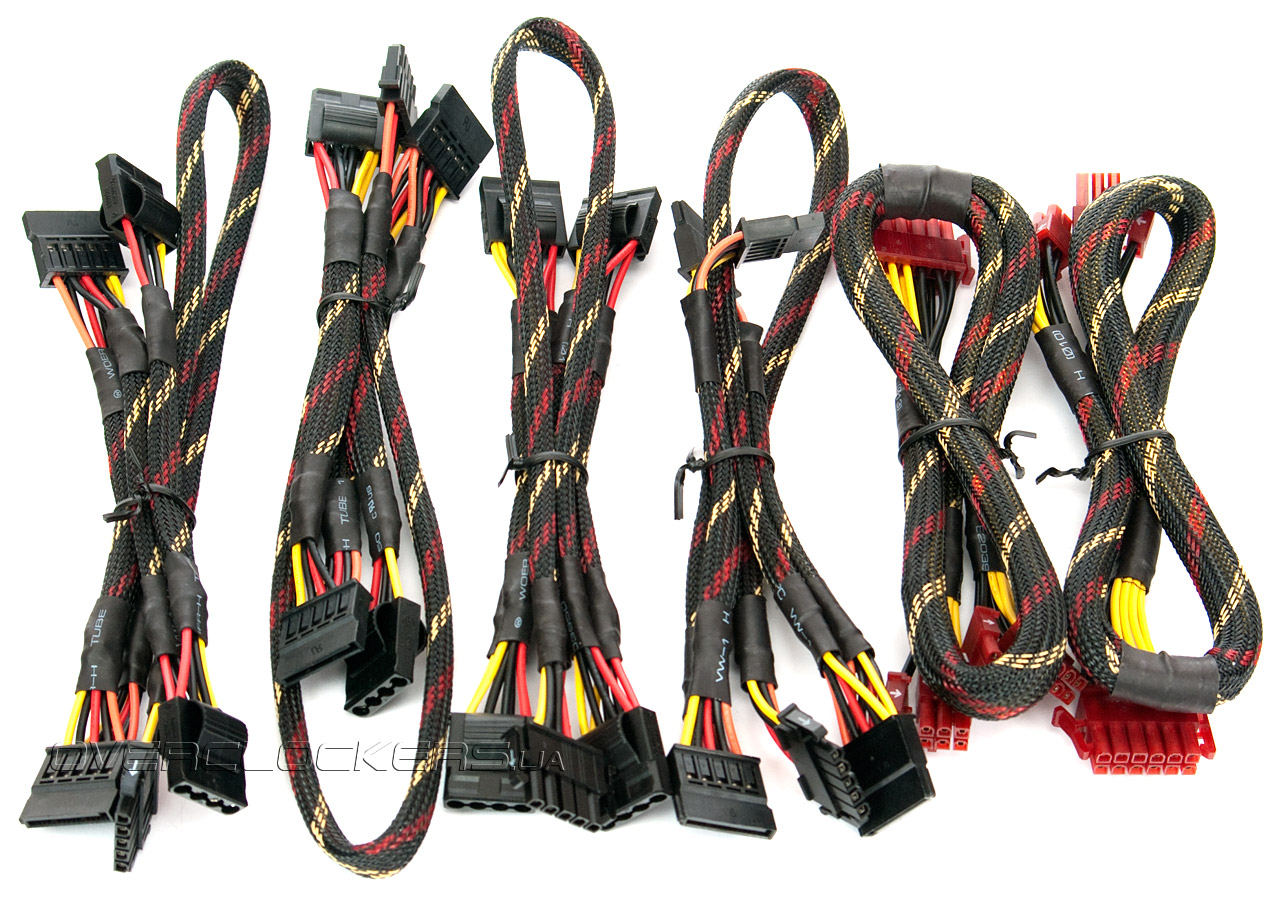

Все отстегивающиеся кабели оснащены трехцветной нейлоновой оплеткой, позволяющей аккуратно проложить или свернуть кабели внутри системного блока, избежав лишней мешанины торчащих во все стороны проводов. Последнее очень актуально для блоков начального уровня.

Enermax MODU87+ 700W (EMG700AWT)

Основные кабели, питающие плату и процессор не отстегивающиеся. Длина их следующая:
  • один с разъемом ATX 24-pin (длина 58 см);
  • один с 8-контактным EPS12V (58 см);
  • один с 8-контактным (4+4) EPS12V (58 см).
Последние два изначально объединены вместе, а расходятся уже на расстоянии 18 см от блока питания. Для платы с двумя дополнительными разъемами EPS12V такой подход вполне оправдан, но в большинстве случаев один из кабелей будет попросту болтаться, и закрепить его можно лишь посередине другого, а не возле блока.

Количество остальных кабелей следующее:
  • два с двумя 8-контактным (6+2) разъемами для питания видеокарт PCI-E (50 см);
  • один с четырьмя разъемами питания для SATA-устройств (45+15+15+15 см);
  • два с двумя разъемами питания для SATA-устройств и двумя разъемами для питания IDE-устройств (45+15+15+15 см);
  • один с четырьмя разъемами питания для IDE-устройств и одним для FDD-накопителя (45+15+15+15+15 см).
Ничего особенного, кабели для питания видеокарт опять спаренные, но особого минуса в этом нет. Остальных хватит для постройки системы любого плана, будь-то игровой компьютер, или файловый сервер.

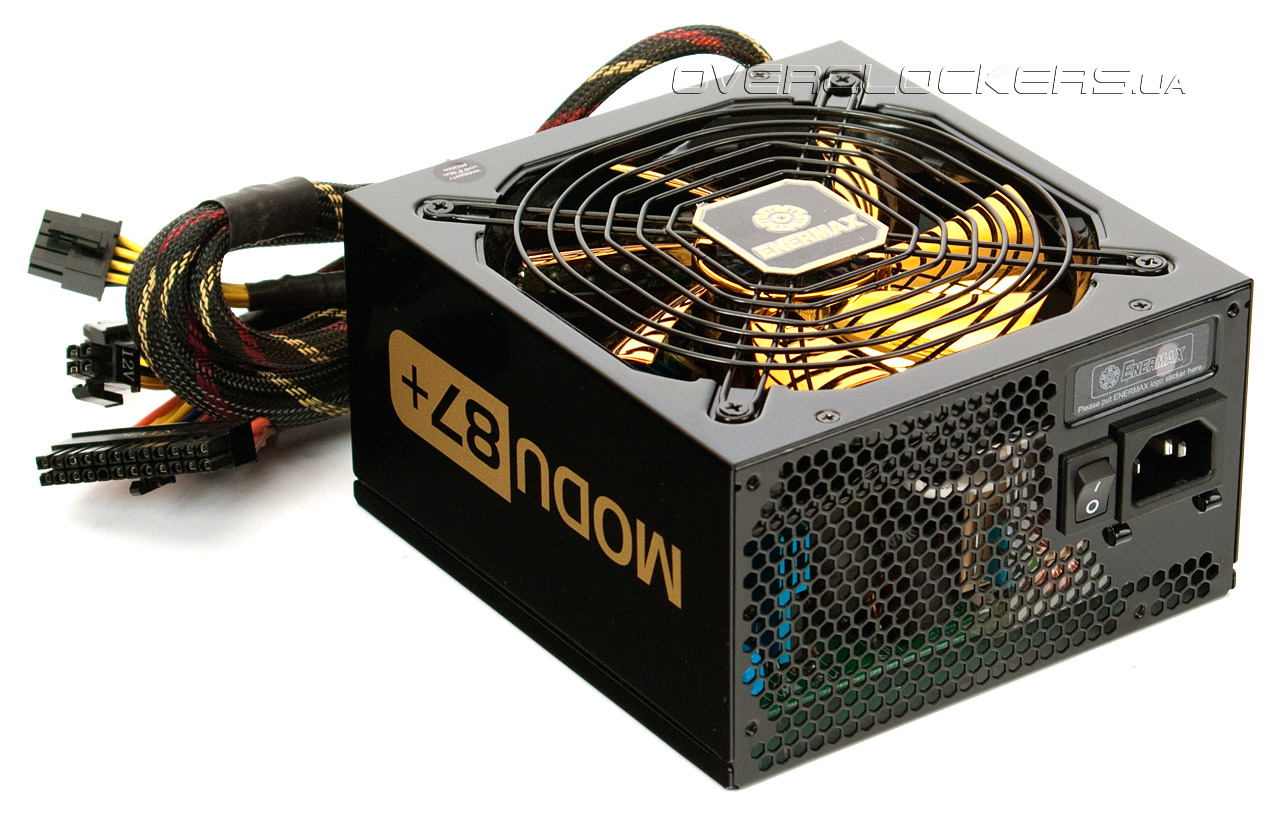

Внешне блок соответствует своему позиционированию. Глянцевый черный корпус (размеры 150 x 86 x 160 мм) украшен золотистыми логотипами серии MODU87+. Аналогичного цвета крыльчатка тихоходного 140-мм вентилятора, накрытого черной проволочной решеткой. Не обошлось и без логотипа самой компании. В целом, дизайнеры поработали на славу — все-таки устройство относится к топовому классу блоков питания, и в этом случае EMG700AWT обязан оправдать ожидания эстетов.

Enermax MODU87+ 700W (EMG700AWT)

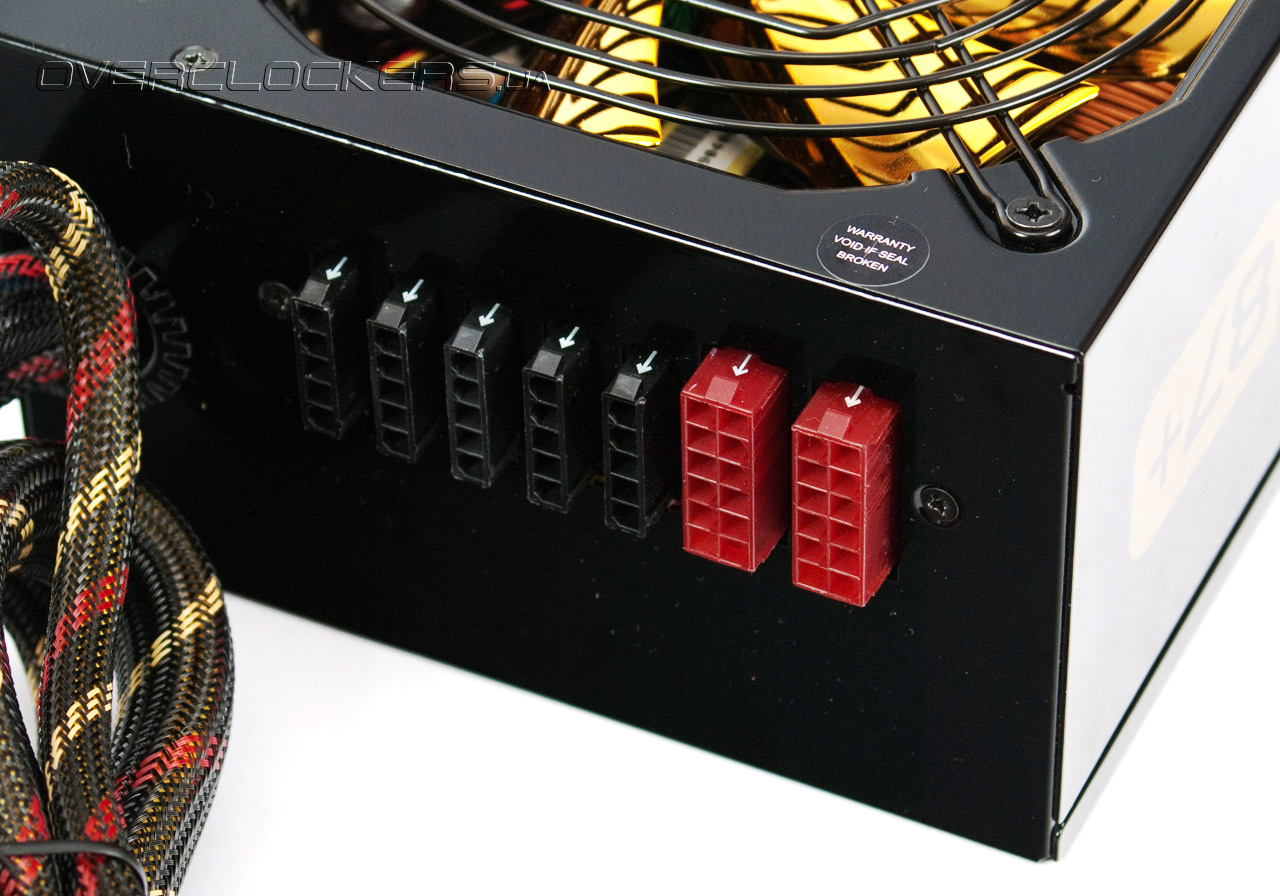

Так как блок модульной конструкции на задней стенке расположены разъемы для подключения отстегивающихся кабелей: два, красного цвета, для питания видеокарт и пять — для периферийных устройств, хотя кабелей в комплекте лишь четыре. Отметим небольшой прогиб платы с разъемами при подключении кабелей (разъемы как бы немного уходят в корпус), но это стандартно для решений Enermax и не раз уже отмечалось как обозревателями, так и пользователями.

Enermax MODU87+ 700W (EMG700AWT)

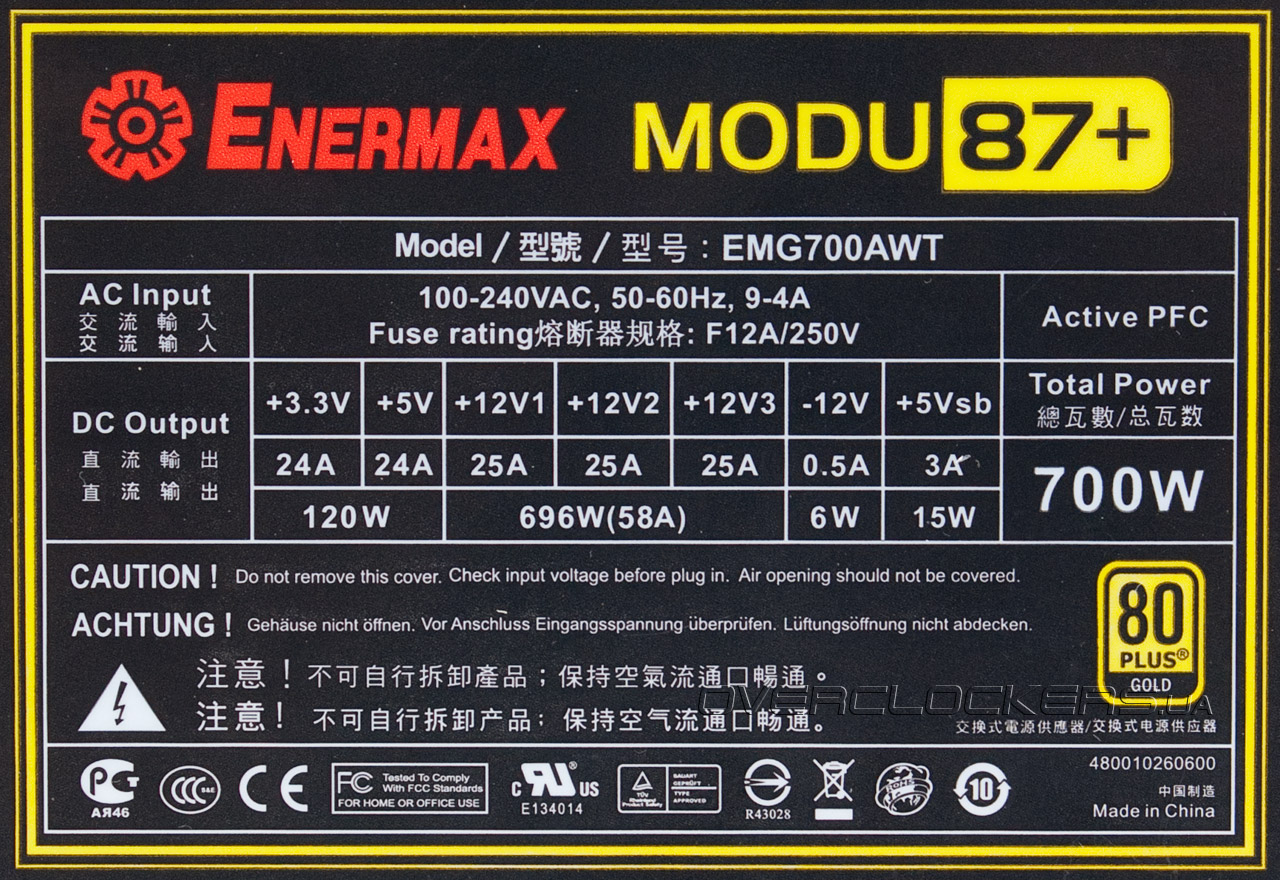

По характеристикам рассматриваемая модель не сильно отличается от продукции конкурентов. В блоке реализовано три 12-вольтовой линии с суммарным током 58 А, или 696 ватт общей мощности — фактически номинал. Комбинированная мощность линий +3,3V и +5V может достигать каких-то 120 Вт, но этого вполне достаточно для современных систем, у которых вся нагрузка приходится на каналы с напряжением 12 В.

Enermax MODU87+ 700W (EMG700AWT)

В остальном все более-менее стандартно. Пол ампера предусмотрено для канала -12V и три — для дежурного источника.

Шина питания +3,3V +5V +12V1 +12V2 +12V3 -12V +5Vsb
Макс. ток нагрузки, А 24 24 25 25 25 0,5 3
Комбинированная мощность, Вт 120  696 (58A)   6 15
Общая мощность, Вт 700

И, конечно же, поддержка активного PFC с работой в широком диапазоне сетевого напряжения присутствует в полной мере.

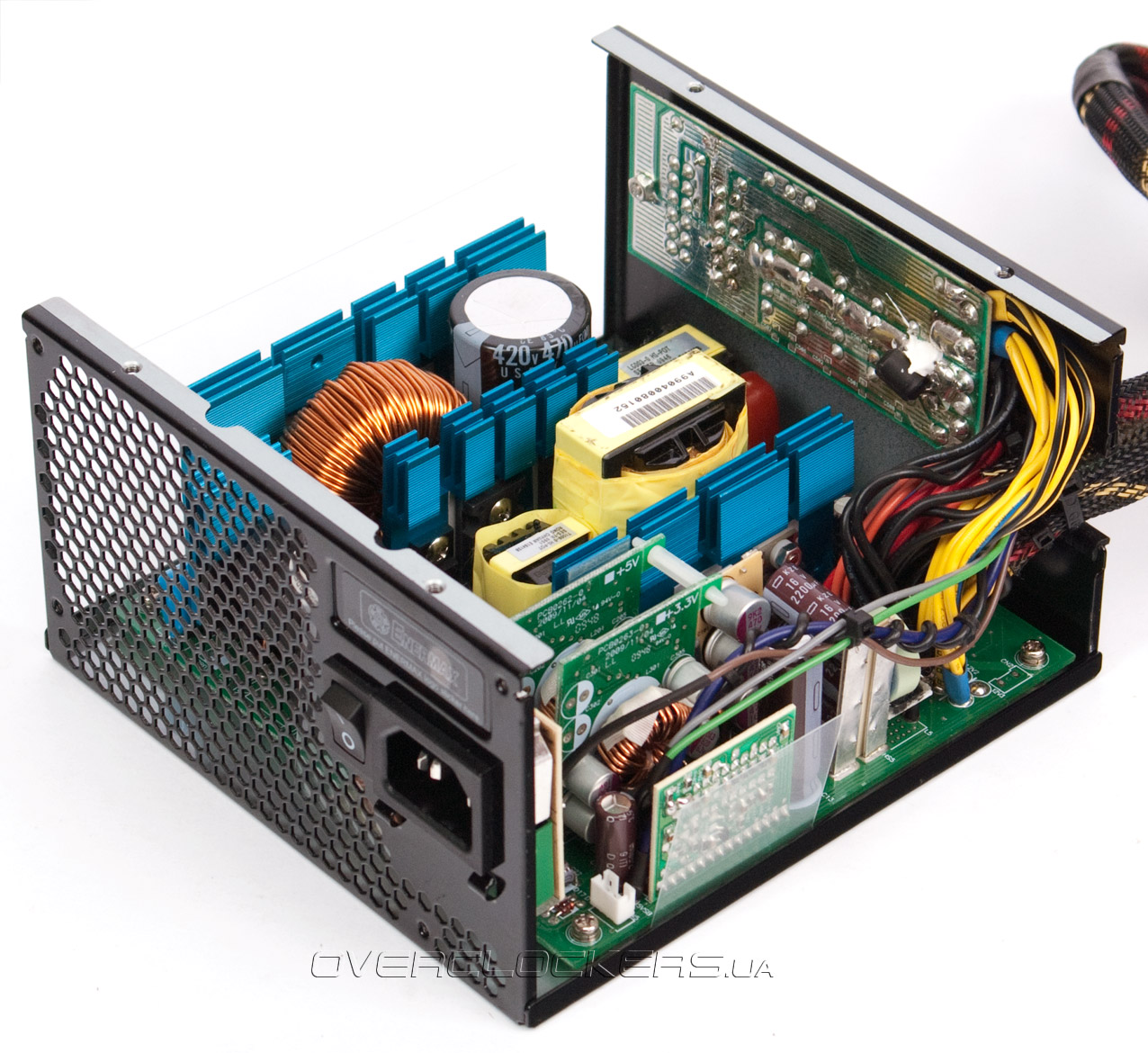

Теперь, после получения эстетического удовольствия, переходим к рассмотрению внутреннего строения блока Enermax MODU87+ 700W. Корпус, в отличие от новых решений Seasonic, разбирается привычным способом.

Enermax MODU87+ 700W (EMG700AWT) Enermax MODU87+ 700W (EMG700AWT)

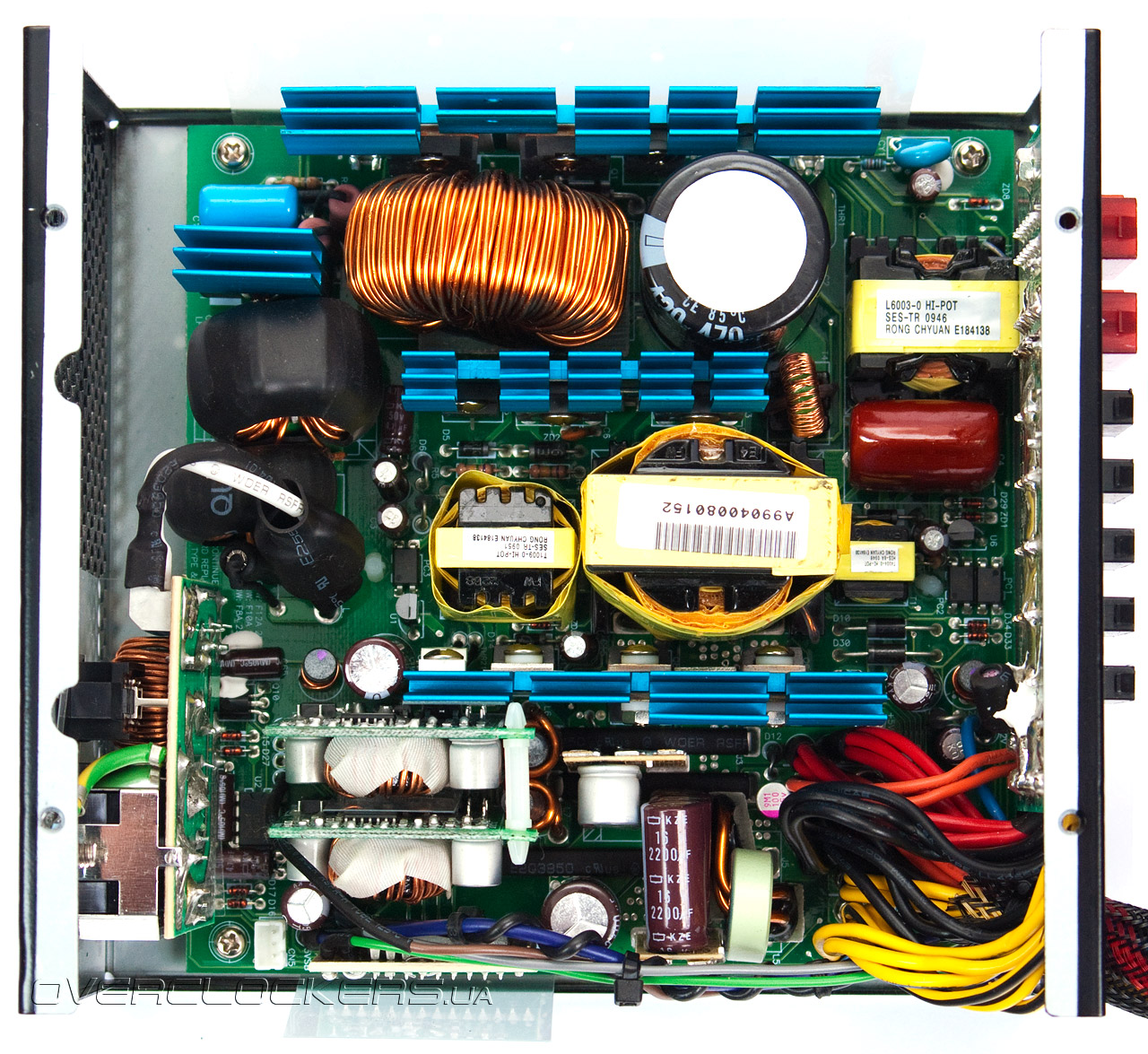

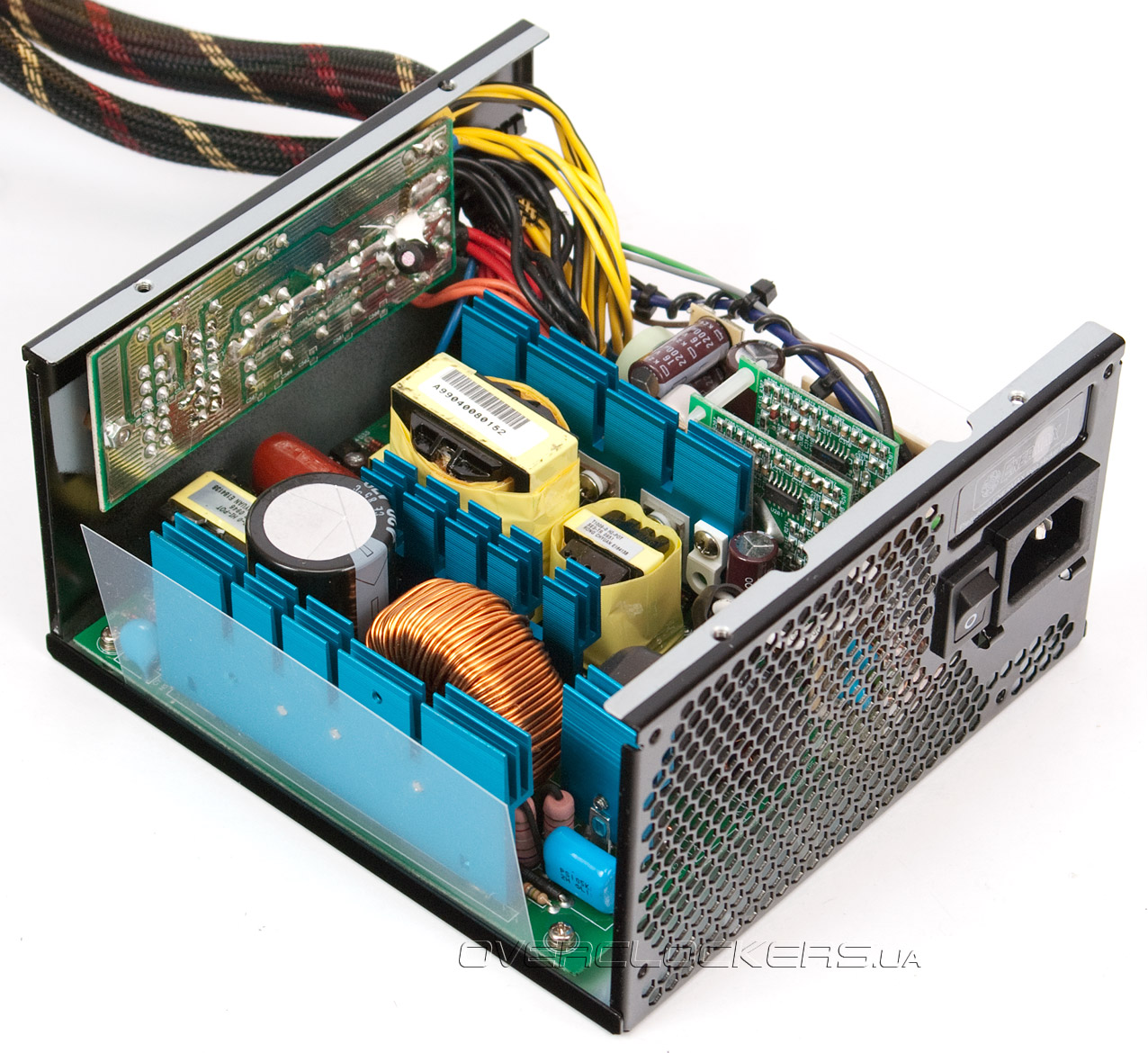

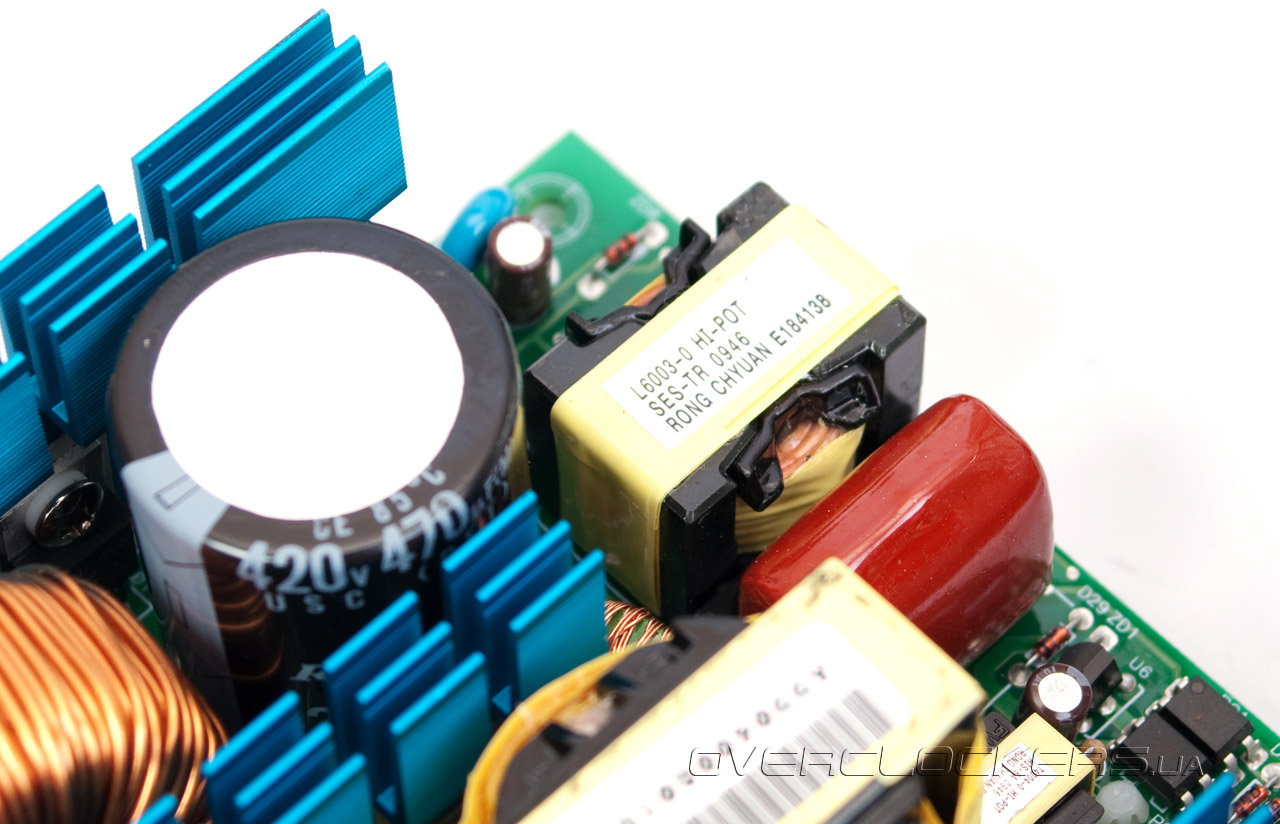

Силовая часть занимает чуть больше трети платы, схема фильтрации частично распаяна на отдельной платке возле сетевого разъема. Во входной цепи стоит емкость на 470 мкФ с рабочим напряжением 420 В производства Rubicon.

Enermax MODU87+ 700W (EMG700AWT)

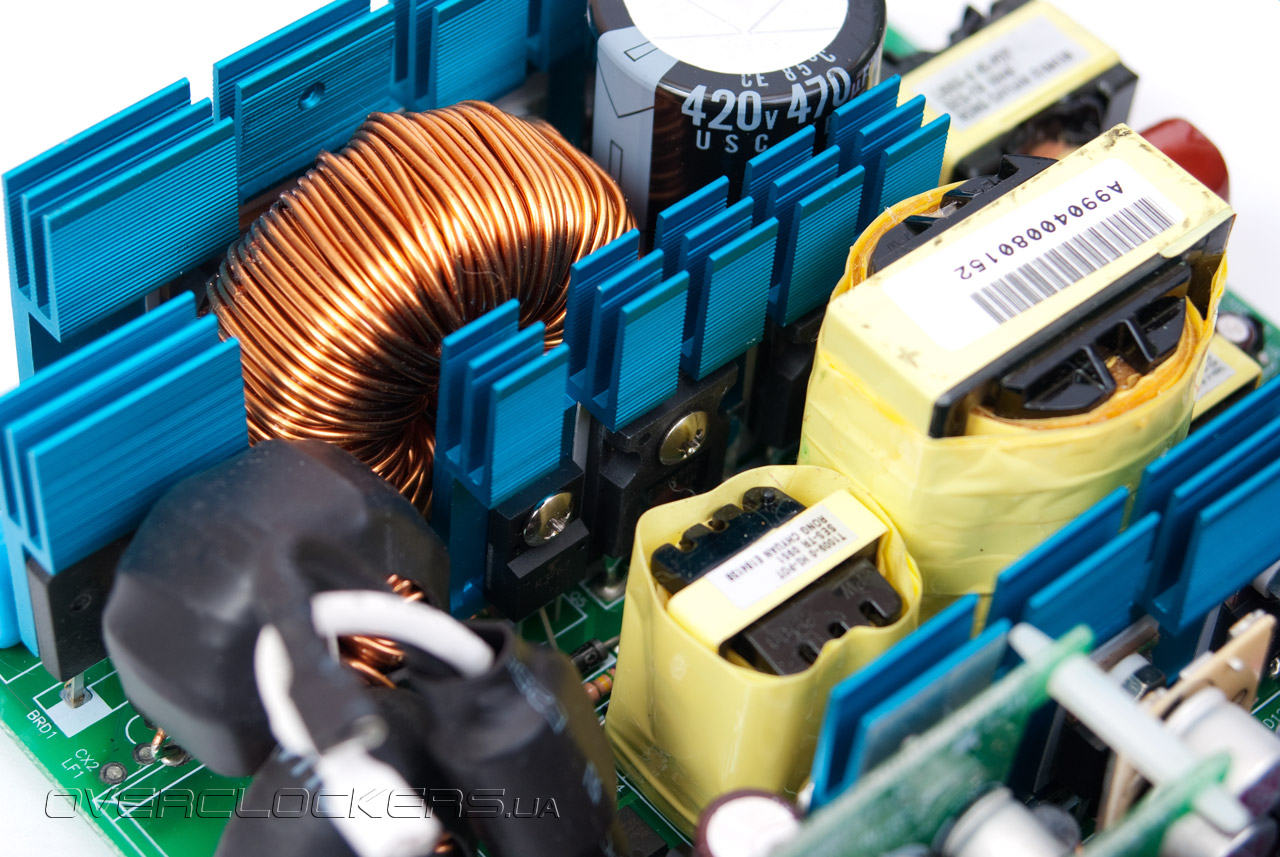

Охлаждаются силовые элементы небольшими алюминиевыми радиаторами, хотя обычно эти компоненты греются достаточно сильно. Снизить их тепловыделение удалось благодаря использованию преобразователя, построенного по резонансной схеме, который уже встречался в рассмотренном ранее Seasonic X-750.

Enermax MODU87+ 700W (EMG700AWT)

Включенный в такую схему дополнительный дроссель и конденсатор образуют LC-контур, резонансная частота которого совпадает с периодом открытия транзисторов. В итоге максимальный ток через ключ проходит посередине цикла открытия, тогда как ближе к закрытию он падает практически до нуля, тем самым снижая нагрев силового элемента и повышая КПД блока питания. Обычная же схема преобразователя подразумевает линейный рост тока и в момент закрытия транзистора он достигает своего максимального значения, что приводит к сильному тепловыделению устройства. Управление нового преобразователя происходит за счет частотно-импульсной модуляции, а не ШИМ.

На снимке ниже представлены как раз компоненты этого LC-контура:

Enermax MODU87+ 700W (EMG700AWT)

Кроме того, для снижения энергопотерь и повышения все того же КПД напряжение заряда конденсатора во входной цепи меняется динамически, в зависимости от нагрузки на блок. Так, при нагрузке менее половины мощности на конденсатор подается напряжение процентов на десять меньшее, чем положено. Что-то подобное используется в трансформаторах преобразователя — только вместо напряжения регулируется уже частота. При небольшом энергопотреблении она выше, а с ростом нагрузки снижается.

И, конечно же, нельзя не упомянуть о синхронном выпрямителе, в котором вместо привычных диодов используются полевые транзисторы, обладающие меньшим сопротивлением в открытом состоянии (десятки мили Ом), что опять же положительным образом влияет на КПД блока питания. В основном 12-вольтовом канале их четыре штуки. Все они охлаждаются одним небольшим радиатором. Напряжения +3,3 В и 5 В получаются уже от отдельных выпрямителей, собранных на маленьких платах.

Enermax MODU87+ 700W (EMG700AWT)

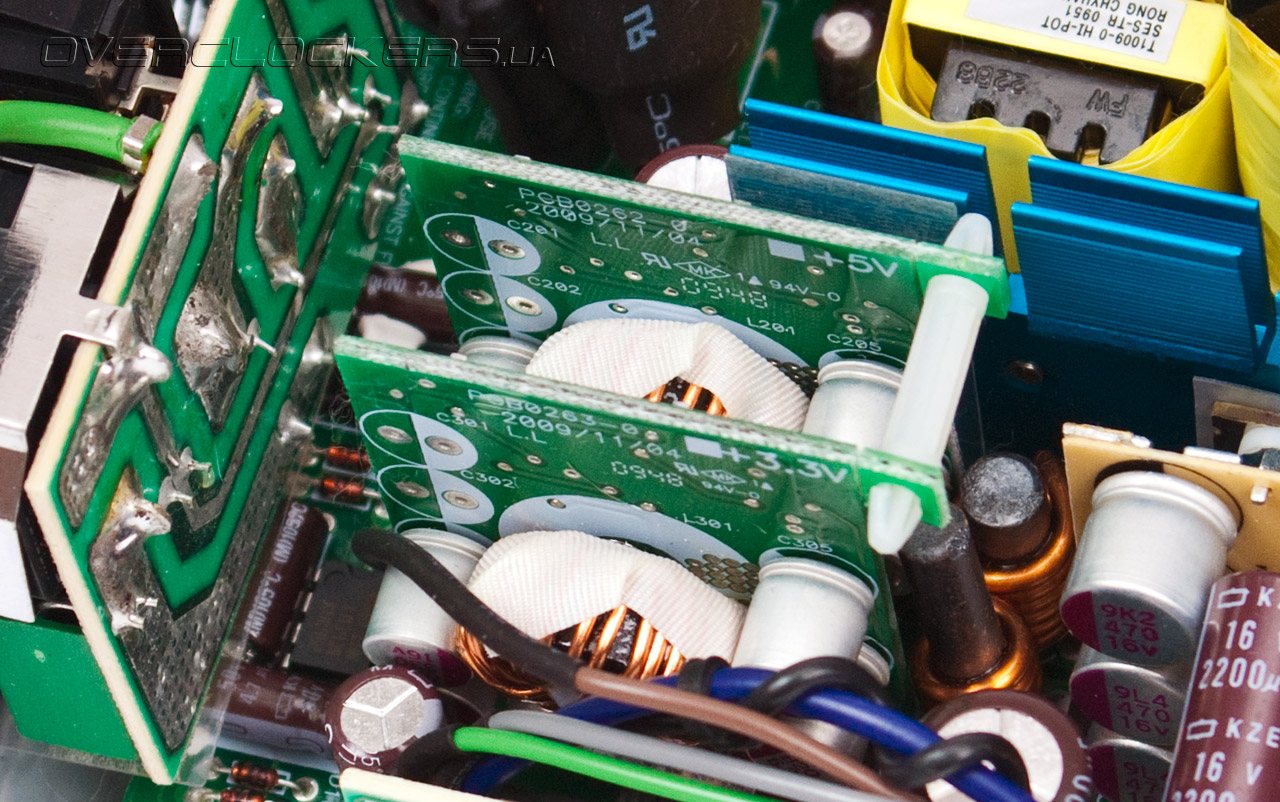

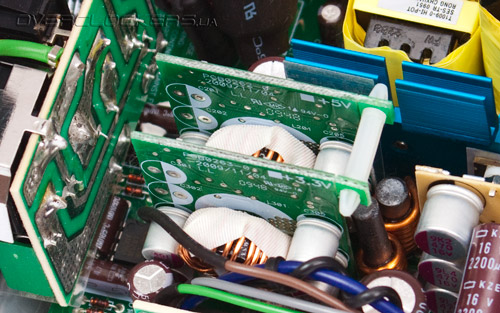

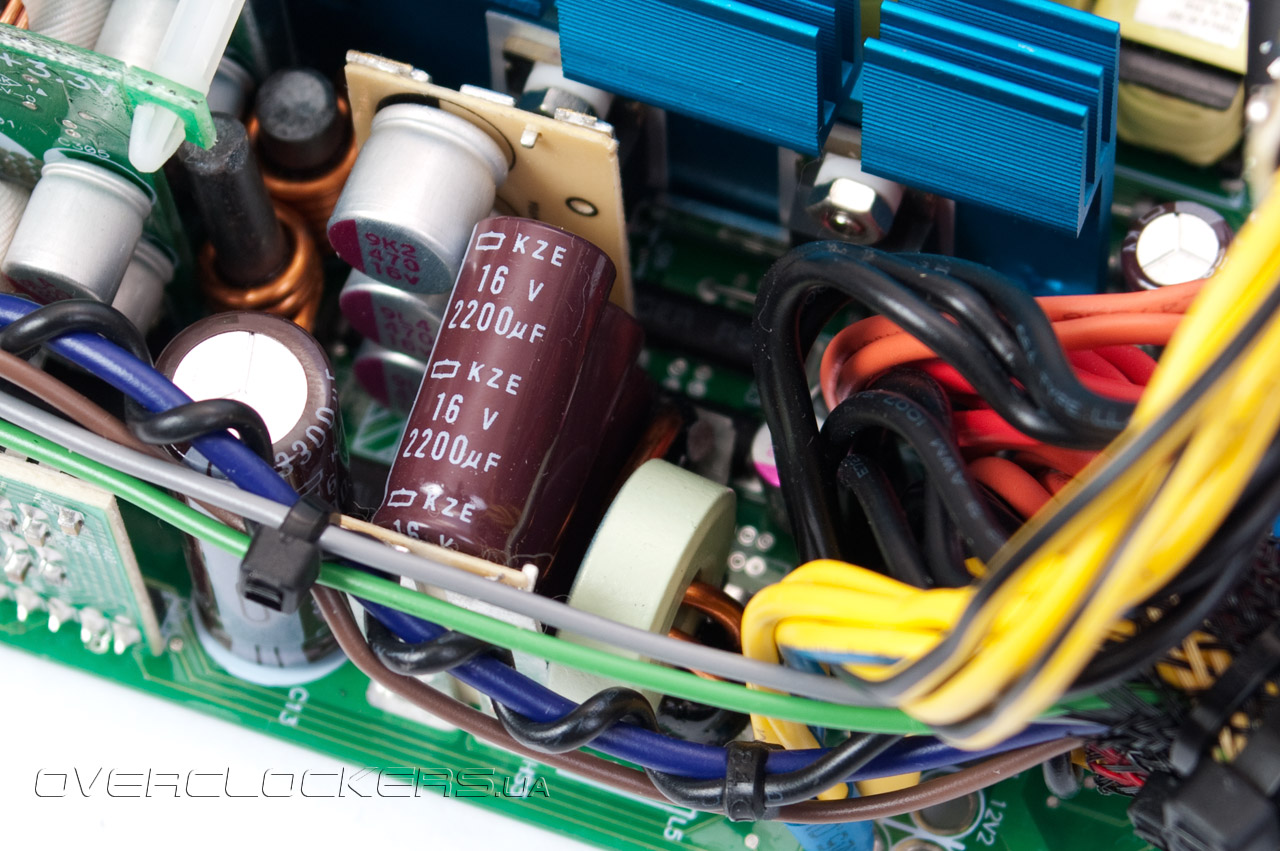

Возле преобразователей установлена «батарея» емкостей из электролитических и полимерных конденсаторов, тоже расположенных на небольших платах. Такое размещение элементов позволило сэкономить место, иначе они бы заняли достаточную площадь на основной плате.

Enermax MODU87+ 700W (EMG700AWT)

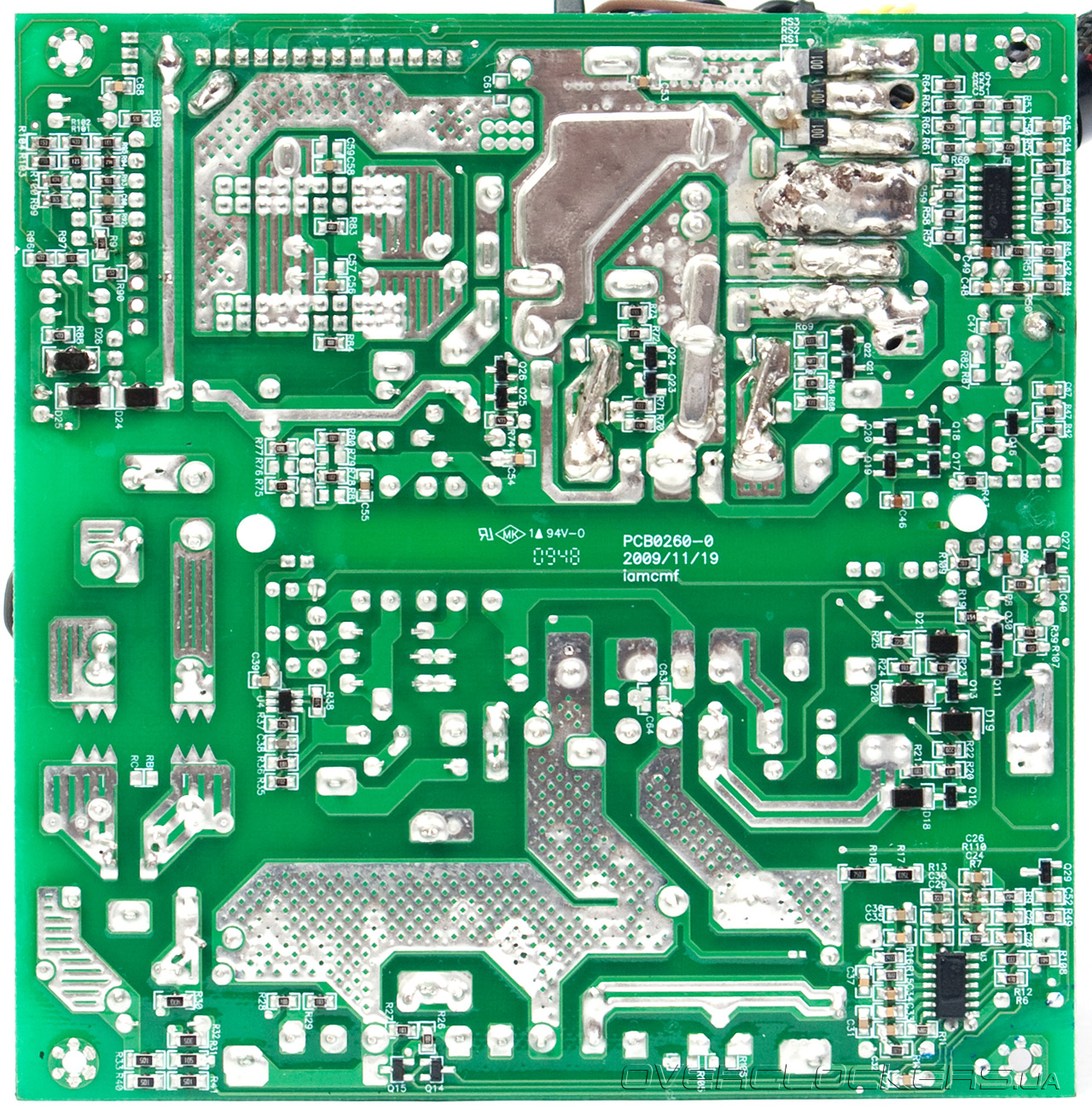

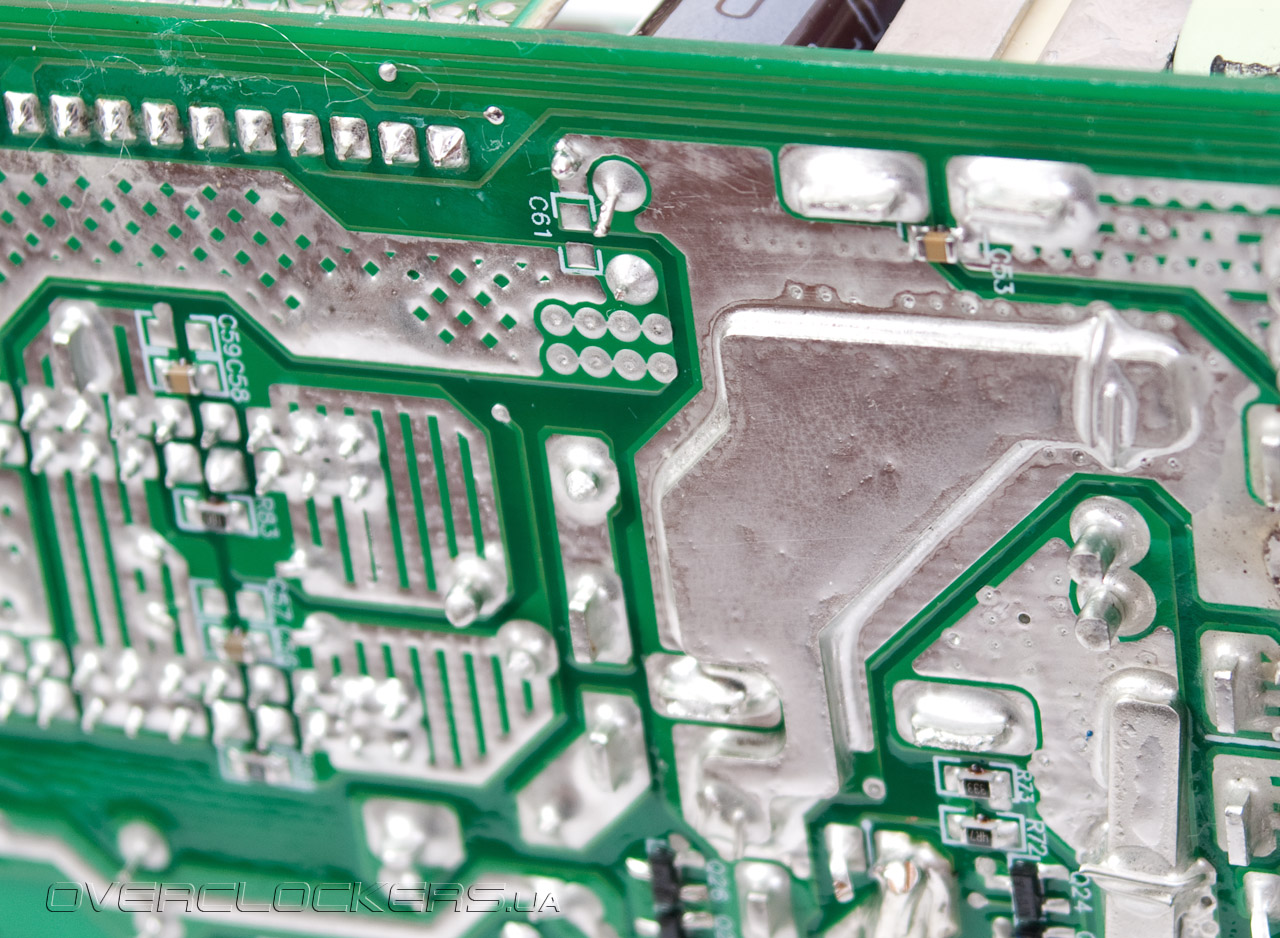

Теперь что касается качества. К нему вопросов нет. Ничего не болтается, пайка отменная, за исключением остатков флюса на месте вывода проводов массы.

Enermax MODU87+ 700W (EMG700AWT)

Общая шина усилена куском медной пластины, перемычки на лицевой стороне выполнены из изолированного плоского провода — все это призвано уменьшить потери, которые обычно наблюдаются на высоконагруженных проводниках.

Enermax MODU87+ 700W (EMG700AWT)

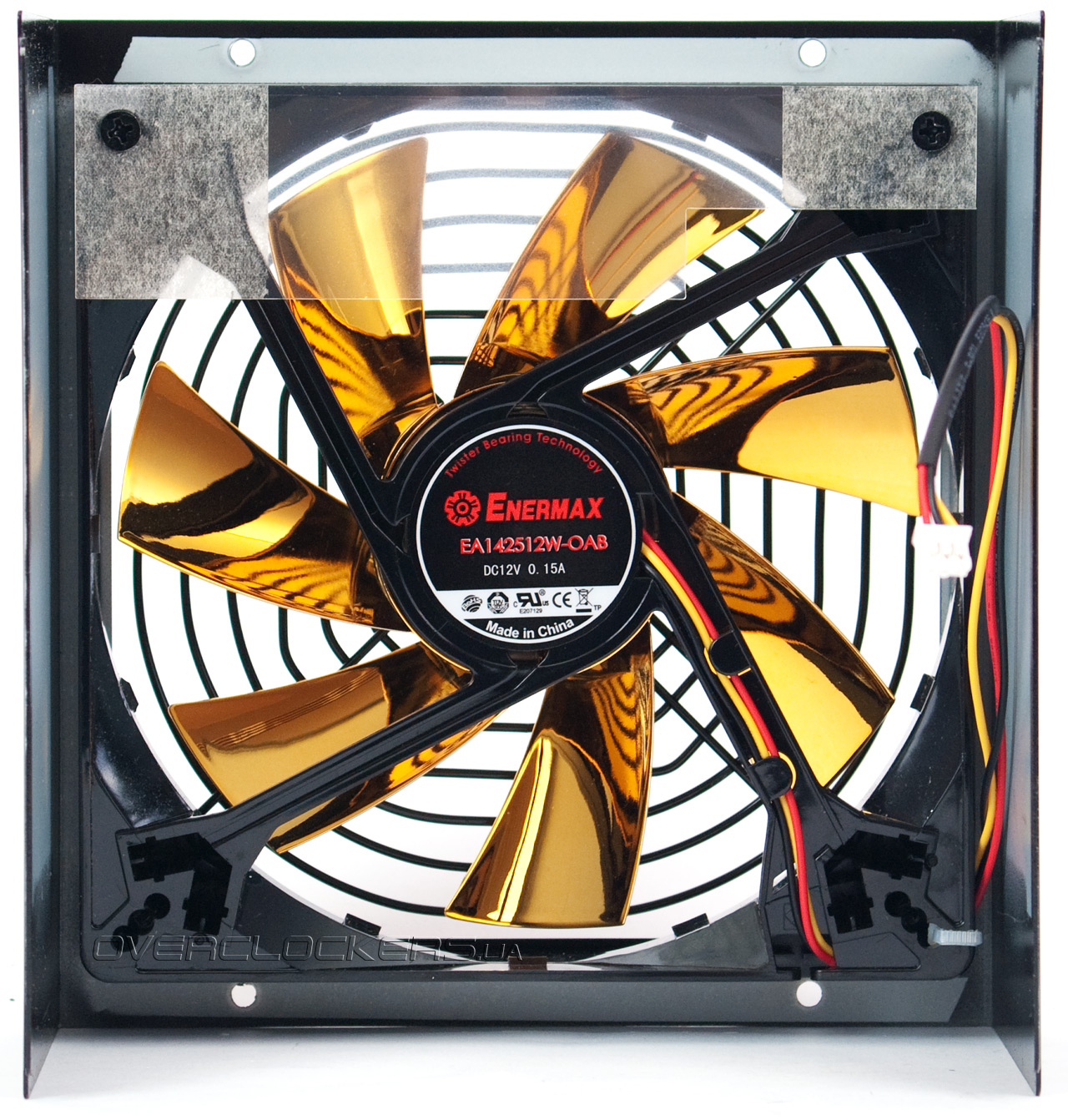

Охлаждения блока осуществляется фирменным 140-мм вентилятором EA142514W-OAB с гидродинамическим подшипником на магнитном подвесе Twister Bearing.

Enermax EA142514W-OAB

При небольшой нагрузке его скорость вращения составляет около 330 об/мин (по официальным данным), а максимальная может достигать 1000 об/мин. Субъективно, он вращается довольно-таки тихо. После отключения блока вентилятор продолжает работать некоторое время, пока не остынут компоненты. Такая мера предосторожности должна, по идее, продлить их срок службы.

Во всем этом есть и свой недостаток — несмотря на трехконтактное подключение, вентилятор оснащен оригинальной системой управления, отличающейся от привычной уже ШИМ. У него один провод, как и положено, является общим, по второму подается напряжение 3-12 В, которое питает сам вентилятор, а третий предназначен для управляющей микросхемы. По последнему подается постоянные 12 В, и в случае выхода вентилятора из строя, придется либо сдавать блок по гарантии, либо мудрить с обычными «вертушками», используя лишь питающие контакты. Но производитель гарантирует работу родного вентилятора в течении 100 тыс. часов и, возможно, пользователи никогда не столкнуться с проблемой замены.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда и оборудования тяжело, поэтому проверка блока питания Enermax EMG700AWT осуществлялась с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: G.Skill F3-10666CL7T-6GBPK (3x2 ГБ, DDR3-1333@1400, 9-9-9-27);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD252HJ (250 ГБ, SATA-300).
Тестирование проводилось в среде Windows 7 x64 Home Premium. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Видеоподтест использовался в оконном режиме при разрешении 800x600, сложность шейдеров равнялась 8. Технология Hyper-Threading была активирована. Для включения режима SLI рабочие частоты видеокарт (они разных ревизий) были доведены до одинакового уровня, а напряжения IOH PCIE Voltage и ICH PCIE Voltage в BIOS Setup материнской платы были увеличены на 0,1 В от своего номинала. В противном случае, на 9-10 минуте тестирования режим SLI «разваливался».

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток всей системы, включая блок питания, и количество энергии, потраченное на единицу времени. Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания, потребляемая мощность системы в целом и коэффициент мощности при простое и нагрузке.

  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая мощность, Вт PF
Режим Idle Burn
Idle  Burn Idle Burn
Idle  Burn Idle Burn
Enermax MODU87+ 700W (EMG700AWT) 3,45 (4,5%) 3,44 (4,2%) 5,04 (0,8%) 5,03 (0,6%) 12,19 (1,5%) 12,13 (1,08%) 270 885 0,94 0,98

Ну что же, как и следовало ожидать, все в пределах нормы. Немного завышенное напряжение на канале +3,3V, но выше 5-процентного допуска оно не выходило. Остальные напряжения незначительно отличались от стандартных (в пределах 0,6-1,5%).

Кроме хороших показателей у Enermax EMG700AWT есть одна интересная особенность — разработчик предусмотрел пиковую мощность на 10% больше, чем номинальная. Нагрузить блок свыше 770 Вт (+/-) не выйдет. Но для мощной игровой системы в режиме SLI или CrossFireX вполне достаточно и 700 Вт, а использовать его в предельном режиме работы вряд ли кто-то будет.


Выводы

Облик топовых блоков питания с ценником 200 долларов и выше определен как минимум на год. Новейшие устройства теперь просто обязаны использовать резонансные преобразователи и синхронные выпрямители, иметь высокий КПД и соответствовать стандарту 80 Plus Gold. Уровень шума и нагрев таких устройств должен быть минимальным, что и достигается благодаря вышеупомянутым новшествам. Модель блока питания Enermax MODU87+ 700W не стала исключением. Обладая передовой схемотехникой, поддержкой современных технологий и компактными размерами она демонстрирует стабильность выходных напряжений, создает минимум шума и имеет модульную конструкцию. Данного блока хватит для мощной игровой системы, даже разогнанной. Цена на него кажется завышенной, но подобные вещи дешевле стоить попросту не могут. Если есть желание немного сэкономить, то можно присмотреться к моделям серии Pro87+, выполненным на той же базе, но лишенным модульного подключения кабелей.

За отличные характеристики и качественное исполнение блок питания Enermax MODU87+ 700W (EMG700AWT) награждается знаком «Выбор редакции: лучший продукт»!

Enermax MODU87+ 700W (EMG700AWT) Enermax MODU87+ 700W (EMG700AWT)



Тестовое оборудование было предоставлено следующими компаниями:
  • 1-Инком — память G.Skill F3-12800CL8T-6GBRM;
  • ASUS — материнская плата ASUS P6T7 WS SuperComputer;
  • Elko — видеокарта Inno3D GeForce GTX 295 Platinum Edition;
  • Intel — процессор Intel Core i7-975;
  • Мастер Групп — видеокарта ASUS ENGTX295/2DI/1792MD3/A;
  • Noctua — кулер Noctua NH-D14 и термопаста Noctua NT-H1;
  • Trinity — блок питания Enermax MODU87+ 700W.
