Обзор блока питания be quiet! TFX Power 2 мощностью 300 Вт

С каждым годом миниатюрные системы становятся все более популярными, чему способствует большой ассортимент материнских плат формата Mini-ITX и корпусов с их поддержкой. Последние для производительных ПК рассчитаны, как правило, под блоки ATX, тогда как медиацентры и офисные машины можно собирать с устройствами попроще. Но уже сейчас наметилась тенденция к выпуску мощных блоков питания формата SFX, так что вскоре можно ожидать еще более компактные размеры высокоуровневых игровых систем.

К сожалению, из-за своих хоть и не больших размеров выше указанный формат блоков питания не позволяет строить тонкие ПК, они по-прежнему будут громоздкими. Для этих целей подходят уже либо встроенные решения, либо формата TFX. С корпусами такие устройства поставляются самые обычные, с повышенным уровнем шума. Для самостоятельных сборщиков и энтузиастов некоторые производители предлагают тихие источники питания с повышенным КПД, например, be quiet! SFX Power 2 300W, который мы как раз и рассмотрим в этом материале.

be quiet! TFX Power 2 300W (TFX2G-300W)

be quiet! TFX Power 2 300W (TFX2G-300W)

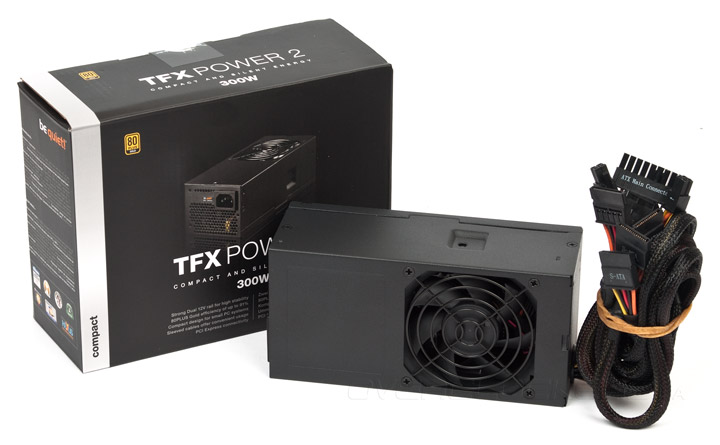

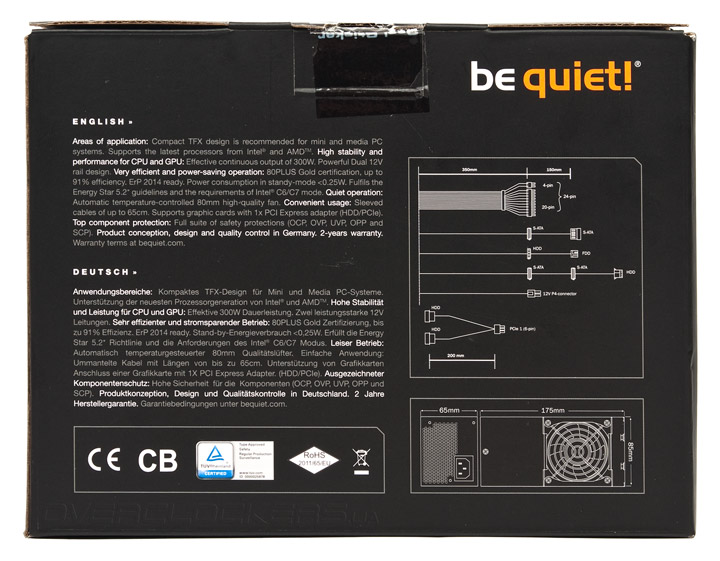

Блок поставляется в небольшой черной коробке с фирменным оформлением. На лицевой стороне упаковки изображен снимок самого устройства и серия к которой он относится, а на обратной уже указаны его электрические характеристики, размеры, количество и длина кабелей питания для компьютерных компонентов.

be quiet! TFX Power 2 300W (TFX2G-300W)

be quiet! TFX Power 2 300W (TFX2G-300W)

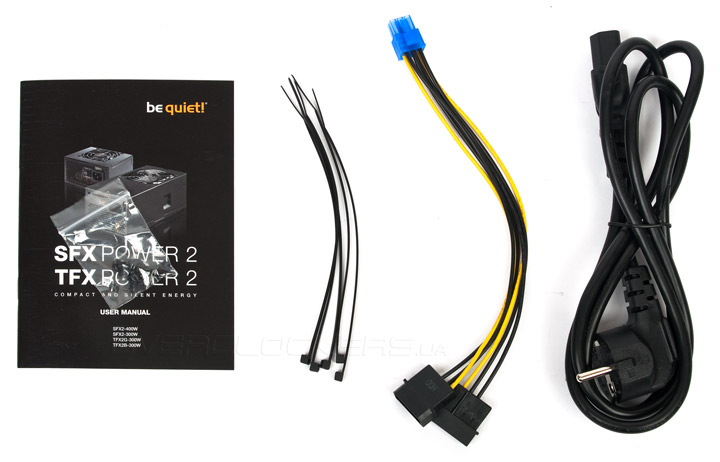

В комплекте поставки можно обнаружить инструкцию, набор нейлоновых стяжек, монтажные винты и сетевой шнур. Есть еще 20-см переходник с двух «молексов» на шестиконтактный разъем питания PCI-E.

be quiet! TFX Power 2 300W (TFX2G-300W)

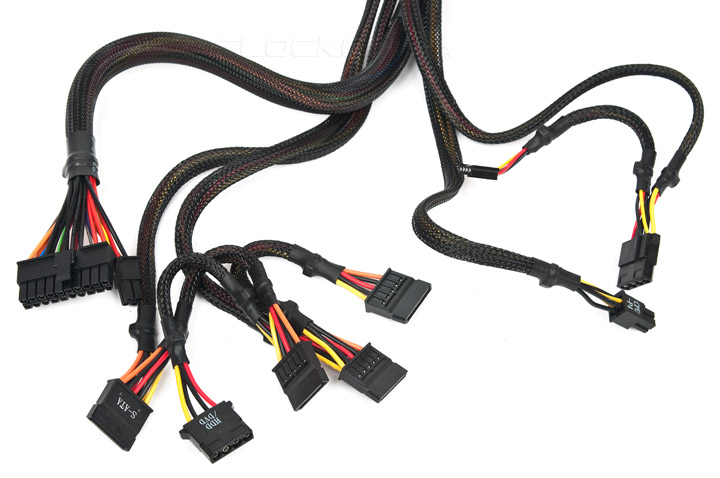

Кабели не отстегивающиеся, что и не удивительно для такого устройства, но они все заключены в нейлоновую оплетку, которая позволит аккуратно расположить провода в системном блоке. Общее количество следующее:

  • один с 24-контактным (20+4) разъемом для материнской платы (35 см);
  • один с 4-контактным разъемом для процессора (35 см);
  • один с двумя разъемами питания для SATA-устройств и одним для IDE-устройств (35+15+15 см);
  • один с двумя разъемами питания для SATA-устройств (35+15 см);
  • один с одним разъемом для IDE-устройств и одним FDD (35+15 см).
be quiet! TFX Power 2 300W (TFX2G-300W)

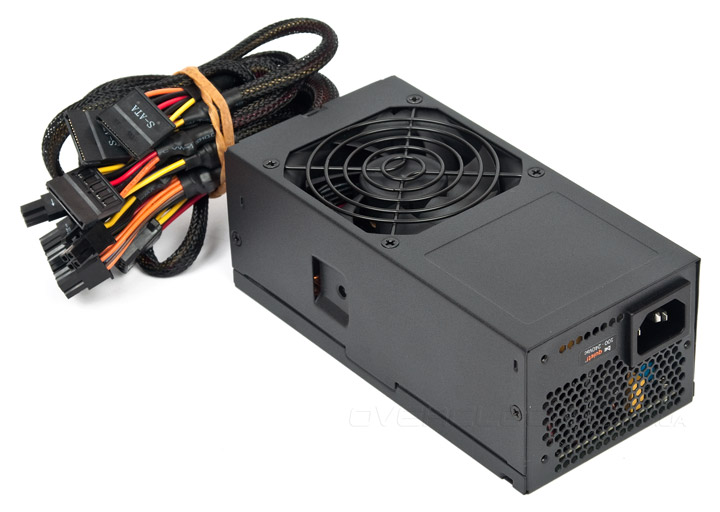

Данного числа кабелей хватит для сборки медиацентра или даже NAS, а комплектный переходник позволит собрать игровую систему начального или даже среднего уровня. Тем более, что корпус блока (175х85х65 мм), как и проволочная решетка, защищающая вентилятор, черного цвета — неотъемлемого атрибута игровых ПК. Правда, использовать переходник для питания единственной видеокарты не лучший вариант.

be quiet! TFX Power 2 300W (TFX2G-300W)

По своим характеристикам TFX2G-300W ничем не выделяется на фоне современных 300-ваттных решений. Канал +12V обладает двумя виртуальными линиями по 13А каждая, что в сумме дает около 288 Вт выходной мощности. Этого должно хватит с головой для миниатюрной системы, но смущает наличие двух каналов, что может вылиться в перегрузку одного из них, если неправильно распределить нагрузку. Но вряд ли с четырьмя накопителями это произойдет, да и карта уровня GeForce GTX 960 не так сильно много потребляет, если вдруг ее захочется подключить.

be quiet! TFX Power 2 300W (TFX2G-300W)

По другим линиям ничего особенного, все в пределах современных норм.

Шина питания +3.3V +5V +12V1 +12V2 –12V +5Vsb
Макс. ток нагрузки, А 18 18 13 13 0,3 3
Комбинированная мощность, Вт 103 288 3,6 15
Общая максимальная мощность, Вт 300

Есть активный PFC и возможность работы устройства во всем диапазоне сетевого напряжения. Из указанных защит присутствуют от: перезагрузки по току, повышенного и пониженного напряжения, короткого замыкания, перегрева и перегрузки. Но самый главная особенность блока питания — соответствие нормам 80 Plus Gold, обещающим высокий КПД устройства, а значит, его тихую работу. Что ж, посмотрим при тестировании, так ли это, а пока узнаем, что находится внутри, хотя, даже не снимая крышки можно с уверенностью сказать об использовании платформы FSP — be quiet! давно и тесно сотрудничает с тайваньским разработчиком.

be quiet! TFX Power 2 300W (TFX2G-300W)be quiet! TFX Power 2 300W (TFX2G-300W)

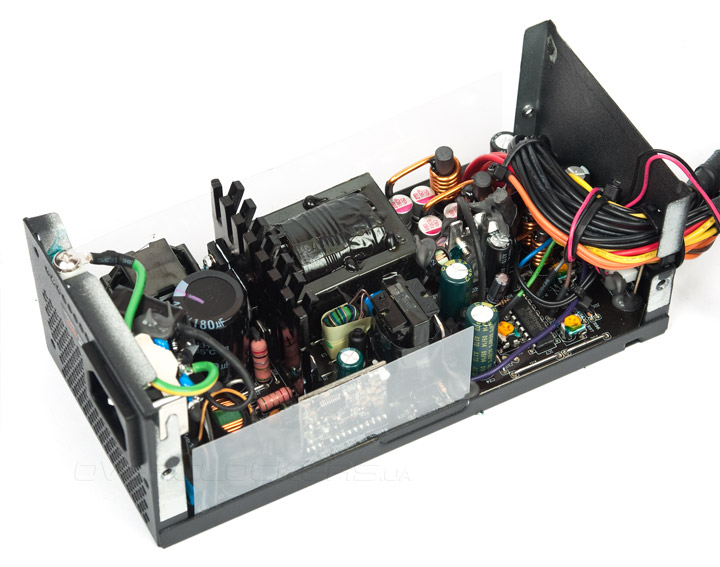

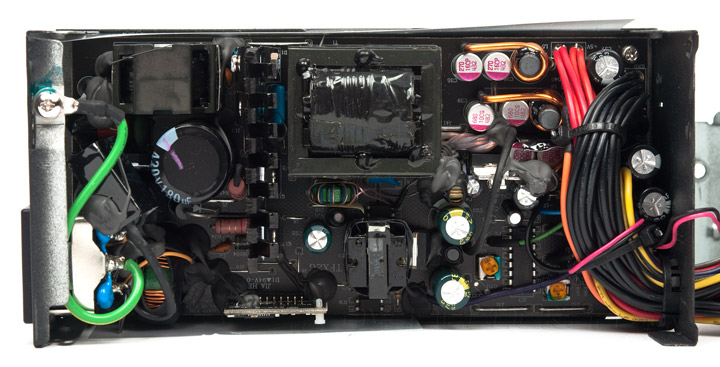

Так и есть, TFX Power 2 300W основан на прямоходовом преобразователе с механизмом активного сброса тока с обмотки импульсного трансформатора в первичной цепи и синхронном выпрямителе во вторичной, которые использует компания FSP в своих последних решениях.

be quiet! TFX Power 2 300W (TFX2G-300W)

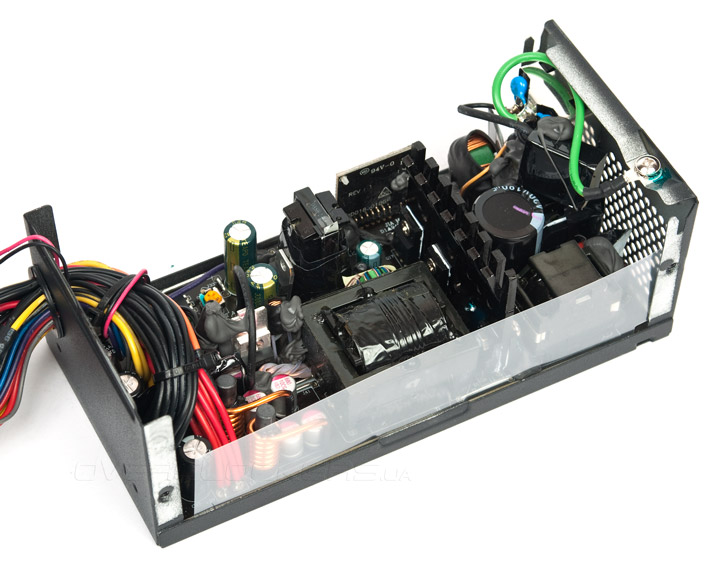

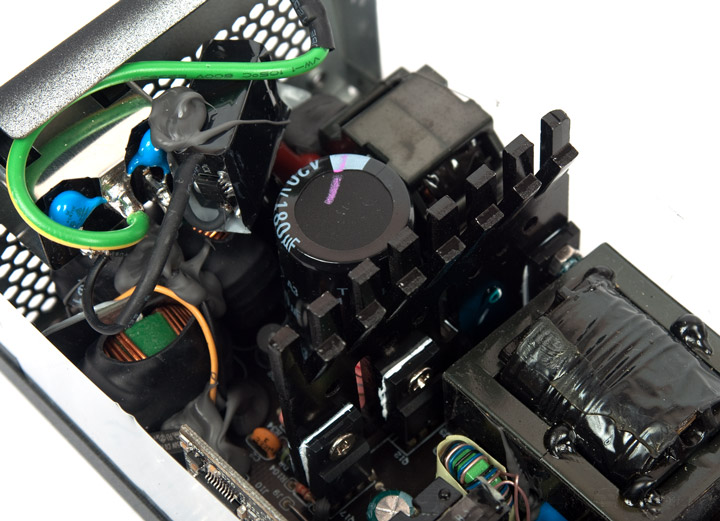

Несмотря на компактность блока питания, собран он без какой-либо экономии во входном фильтре. Силовые ключи и элементы активного PFC охлаждаются весьма крупным, как для такого устройства, алюминиевым радиатором с расходящимися ребрами в виде лепестков. А вот для выпрямителя 12-вольтовой линии предусмотрен совсем крошечный охладитель. На нем же установлен датчик температуры, передающий информацию к плате управления вентилятором. За мониторинг устройства отвечает чип Weltrend WT7527.

be quiet! TFX Power 2 300W (TFX2G-300W)

be quiet! TFX Power 2 300W (TFX2G-300W)

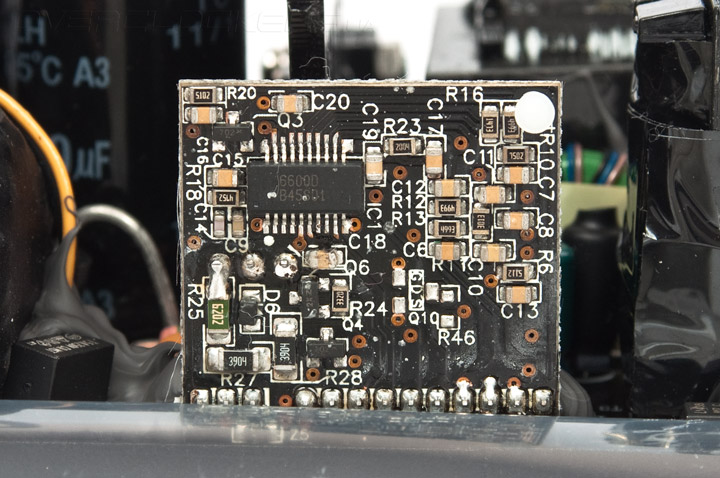

Сам же блок управляется ШИМ-контроллером FSP6600D, отвечающим также за APFC, расположенным на отдельной платке.

be quiet! TFX Power 2 300W (TFX2G-300W)

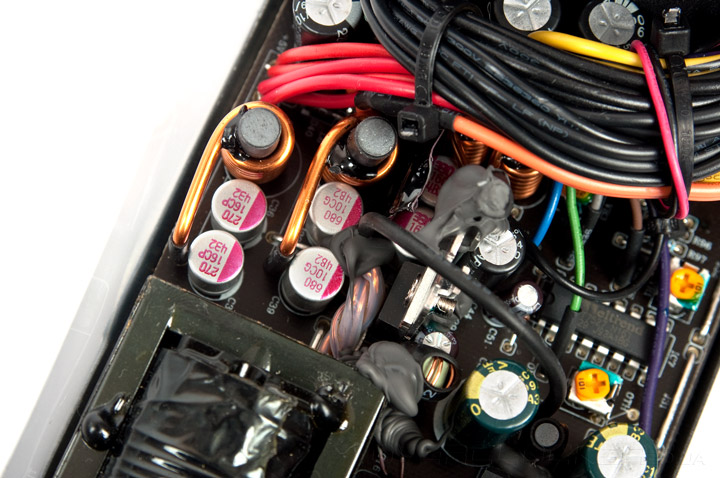

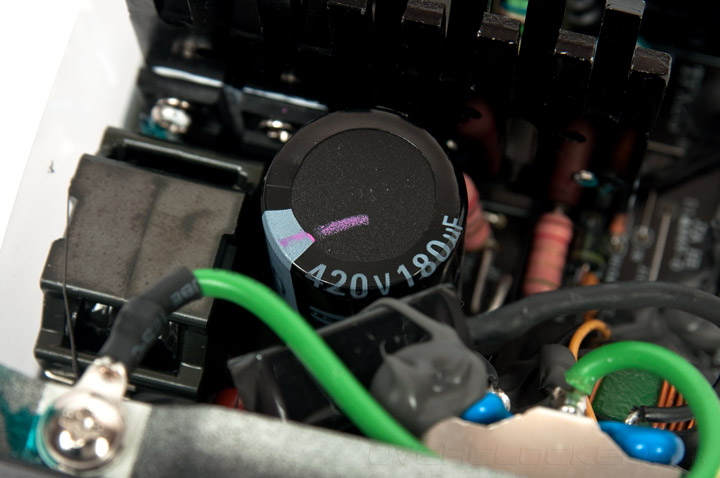

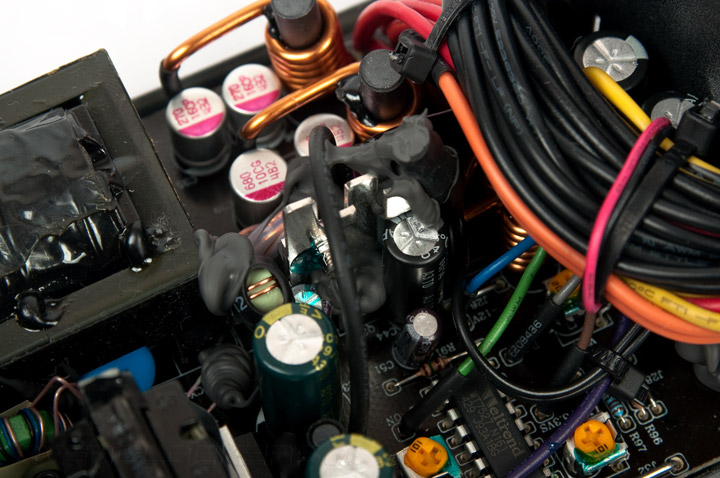

Стоимость нашего подопечного относительно невелика, поэтому наличию емкостей Teapo вряд ли стоит удивляться. Во входной цепи установлен конденсатор емкостью 180 мкФ на 420 В, а выходном выпрямителе присутствуют также элементы с твердым электролитом.

be quiet! TFX Power 2 300W (TFX2G-300W)

be quiet! TFX Power 2 300W (TFX2G-300W)

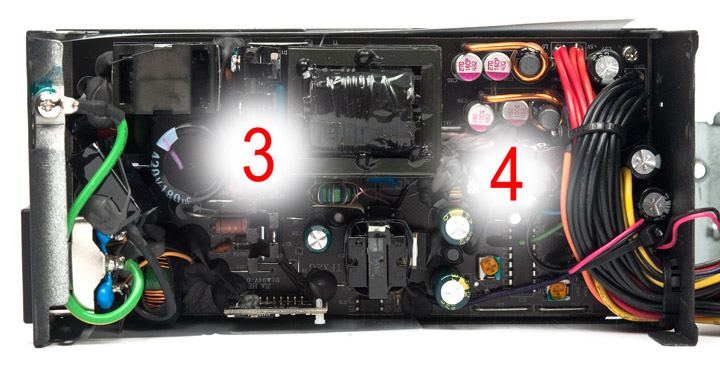

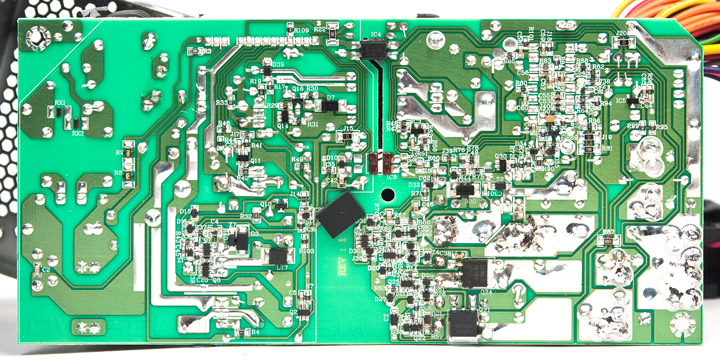

По качеству сборки особых претензий нет, заметны лишь незначительные остатки флюса на обратной стороне печатной платы. Там же распаяны транзисторы низковольтных выпрямителей. В отличие от рассмотренного ранее блока SFX Power 2 300W здесь реализованы честные виртуальные линии — одна идет сугубо для питания процессора, а вторая для всех остальных компонентов системы, т.е. к выбору видеокарты, если придется, надо подходить обдуманно.

be quiet! TFX Power 2 300W (TFX2G-300W)

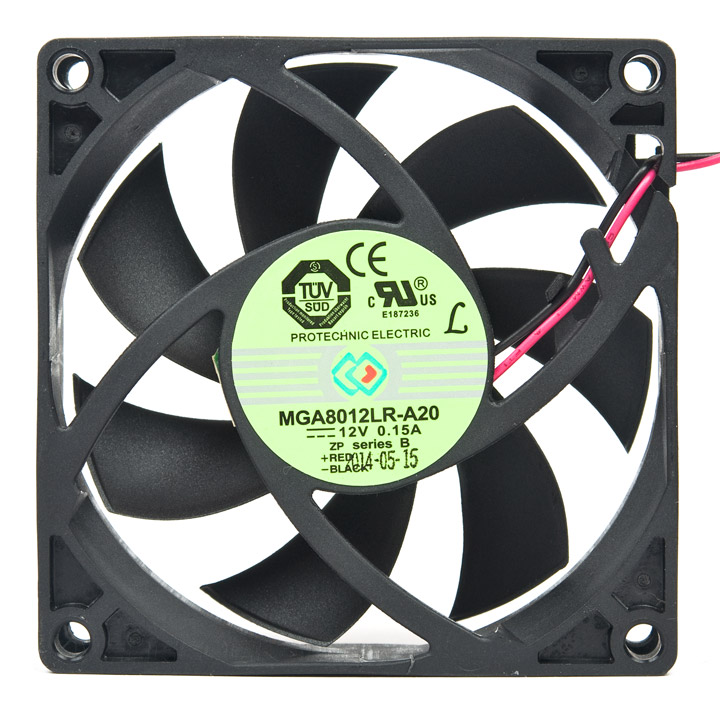

За приемлемый температурный режим TFX2G-300W отвечает низкопрофильный 80-мм вентилятор MGA8012LR-A20 от Protechnic Electric с двухконтактным подключением и частотой вращения около 2200 об/мин. Основан он на подшипнике скольжения с нарезанной втулкой, а значит, обещает быть тихим.

be quiet! TFX Power 2 300W (TFX2G-300W)

В простое системы скорость вентилятора составляет около 850 об/мин и с ростом нагрузки увеличивается до 2280 об/мин. В обычном игровом режиме частота не превышает 1150 об/мин, шума особо не нет, маленький стрекот, но уже на максимальных оборотах вентилятор дает о себе знать.

Методика тестирования

Провести полноценное тестирование без соответствующего стенда затруднительно, поэтому проверка блока питания осуществлялась с использованием обычной системы. В отличие от предыдущих материалов сейчас было решено отдать предпочтение более современной и экономичной платформе, которая была собрана из следующих компонентов:

  • процессор: Intel Core i5-6600K (3,5@4,5 ГГц);
  • материнская плата: ASUS Maximus VIII Gene (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX424C12SBK2/16 (2x8 ГБ, DDR4-2400@3000, 15-16-16-35-1T);
  • видеокарты: Gigabyte GV-N770OC-2GD (GeForce GTX 770);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания в экранном режиме, разрешение при этом выбиралось 1920х1080 точек, сложность шейдеров оставалась по умолчанию. Помимо этого был добавлен игровой режим и в качестве приложения использовался FarCry 2 максимальными настройками.

Для измерения общей потребляемой мощности системы использовался прибор Basetech Cost Control 3000, также способный выводить на свой ЖК-экран пиковую мощность, силу тока, частоту сети, коэффициент мощности и пр. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

be quiet! TFX Power 2 300W (TFX2G-300W)

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1, 0,5, 0,1 и 0,01 м от испытываемого устройства. При помощи регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 33,5 дБА.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

Режим Idle Burn, Game Burn, OCCT
Потребляемая мощность, Вт 44 (~40) 276 (~250) 375 (~330)
Линия +3.3V, В 3,41 (+3,3%) 3,43 (+3,9%) 3,44 (+4,2%)
Линия +5V, В 5,09 (+1,8%) 5,11 (+2,2%) 5,12 (+2,4%)
Линия +12V (CPU), В 11,76 (–2%) 11,62 (–3,3%) 11,58 (–3,6%)
Линия +12V (MB), В 11,75 (–2,1%) 11,61 (–3,4%) 11,51 (–4,2%)
Линия +12V (Video), В 11,75 (–2,1%) 11,47 (–4,6%) 11,34 (–5,8%)
Скорость вращения вентилятора, об/мин 858 1123 2286
Уровень шума, дБА (1 м) 33,3  33,3  35,5
Уровень шума, дБА (30 см) 33,3  33,9   37,6
Уровень шума, дБА (10 см) 33,7  34,1   47,4
Уровень шума, дБА (1 см) 34,9 37,4 59,2
Термодатчик №1 25 24,4 27,2
Термодатчик №2 28,2 30,4 35,8
Термодатчик №3 34,1 41 45,9
Термодатчик №4 33,5 70,1 48,2

Неплохая стабилизация вплоть до игрового режима позволяет использовать блок be quiet! TFX Power 2 300W для любой системы соответствующей мощности, но перегружать его не стоит, так как основная нагрузка ляжет на одну линию и блок уйдет в защиту, что и происходило во время тестирования при запуске очень ресурсоемкого приложения 3DMark.

Выводы

Современные тенденции по уменьшению размеров компьютеров требуют соответствующего подхода при проектировке блоков питания для них. Выпуск различных неттопов по типу Intel NUC особой роли не сыграют, так как подобные системы оснащаются внешними источниками питания или простенькими внутренними. Но если хочется собрать тихий NAS, мощную игровую или рабочую станцию, то без форматов SFX и TFX не обойтись. С решениями для энтузиастов первого типа мы уже успели познакомиться на страницах нашего сайта и они действительно позволяли собрать производительные системы. Осталось теперь дело за TFX, благодаря которому можно реализовывать тонкие решения. И честно говоря, рассмотренный be quiet! TFX Power 2 300W справится с этим на ура. Экономичный и тихий, качественно выполненный с привлекательным внешним видом он позволит собрать мощный медиацентр, а если понадобится, то игровой ПК среднего уровня. По цене он не дороже конкурентов, но по эффектности он превосходит их на голову.
