Все тонкости разгона Intel Core i7 через BIOS материнской платы

Намедни специалистам сайта OCWorkBench посчастливилось испытать в «боевых» условиях комплект, состоящий из процессора Core i7 940 (2,93 GHz) и материнской платы Gigabyte GA-EX58-UD5. Ниже представлены снимки BIOS, опираясь на которые мы сможем судить о специфике оверклокинга компонентов платформы Intel LGA1366.

В отличие от Core i7 Extreme 965, над хорошим (>3,5 GHz) разгоном младших Bloomfield придется основательно потрудиться. Виной тому низкие множители базовой частоты QPI и ее же ограниченная с 3200 до 2400 MHz результирующая частота.

Один из основных факторов в разгоне Core i7 940 и Core i7 920 – достижение максимально стабильной QPI base clock. Начальное значение составляет 133 MHz.

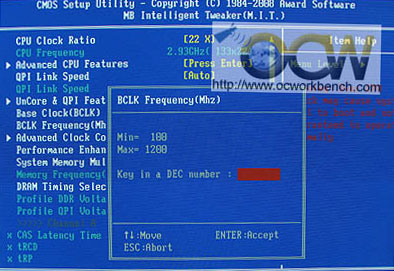

Разгон Core i7 через BIOS - QPI BCLK

Опорная частота QPI влияет, собственно, на частоту QPI, процессора и оперативной памяти. Поднять QPI BCLK выше 200 MHz при использовании воздушного кулера в настоящее время малореально.

Традиционно немаловажную роль играет процессорный множитель. В Core i7 Extreme 965 он разблокирован на повышение, а в двух других моделях, наоборот, ограничен 20х или 22х.

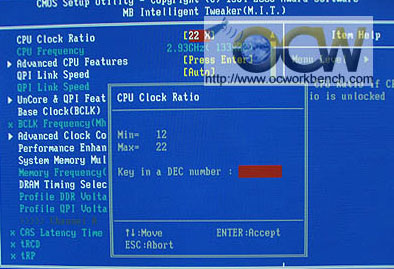

Разгон Core i7 через BIOS - CPU Clock Ratio

Множитель QPI base clock оставляет минимум пространства для маневра. По стандарту, процессоры Core i7 940 и 920 обладают множителем 36x. Снизить его при разгоне не удастся (по крайней мере, на плате Gigabyte GA-EX58-UD5):

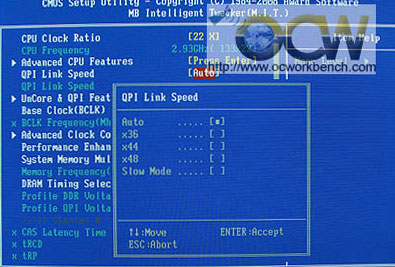

Разгон Core i7 через BIOS - множитель QPI BCLK

«Экстремальная» версия Core i7 использует множитель 48х. Учитывая тот факт, что диапазон настроек данной опции BIOS при смене CPU остается прежним, открывается возможность уменьшить QPI multiplier вплоть до 36х. Эффект такого маневра весьма полезен. Приведем наглядный пример:
  • CPU: 133@150 x 24 = 3600 MHz; QPI: 150 x 48 = 7200 MT/s (3600 MHz) – ограничение в частоте QPI;
  • CPU: 133@200 x 20 = 4000 MHz; QPI: 200 x 36 = 7200 MT/s (3600 MHz) – ограничение в частоте QPI и QPI base clock, однако достигнут неплохой разгон при пониженном множителе;
  • CPU: 133@170 x 24 = 4080 MHz; QPI: 170 x 36 = 6120 MT/s (3060 MHz) – ограничение в частоте CPU, частота QPI чуть ниже номинала.
Соотношение QPI BCLK:RAM для Core i7 940 изначально равняется 2:8. В нашем случае программисты Gigabyte ориентируются на эффективную частоту памяти, поэтому в BIOS отображаются значения множителя «8.0» и «6.0». На некоторых платах будут встречаться опции «х4» и «х3».

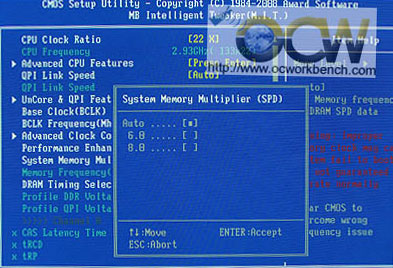

Разгон Core i7 через BIOS - множитель QPI BCLK:RAM

Если на M/B установлены медленные планки памяти, то при разгоне CPU, множитель (он же делитель) целесообразно снизить.

Gigabyte GA-EX58-UD5 позволяет управлять таймингами каждого модуля (канала) RAM...

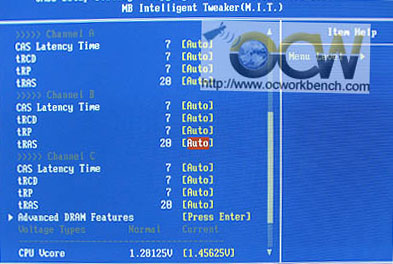

Разгон Core i7 через BIOS - тайминги

... и, конечно же, рабочим напряжением центрального процессора вплоть до 1,9 V:

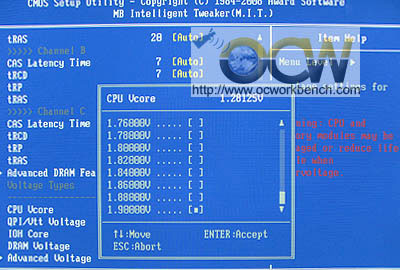

Разгон Core i7 через BIOS - VCore

Резюмируя вышесказанное, отметим, что настройки BIOS могут варьироваться в зависимости от конкретной материнской платы, однако общие принципы грамотного оверклокинга компонентов платформы LGA1366 ясны уже сейчас.
