Ниже в иллюстрированном виде представлено руководство по ее вольтмоду от специалистов ресурса techPowerUp!. Сразу отметим, что на фотографиях изображен продукт ревизии PCB #B50731-10.
Внимание! Настоящее наглядное пособие по модификации видеокарты подразумевает у читателя наличие опыта в вольтмоддинге и развитое умение работы с паяльником. Приведенные ниже манипуляции вы совершаете на свой страх и риск!

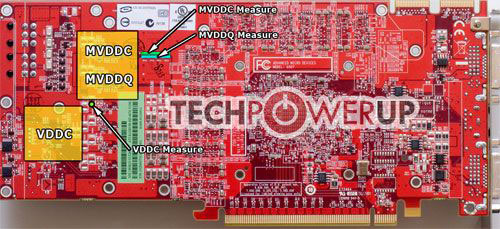

Общая схема

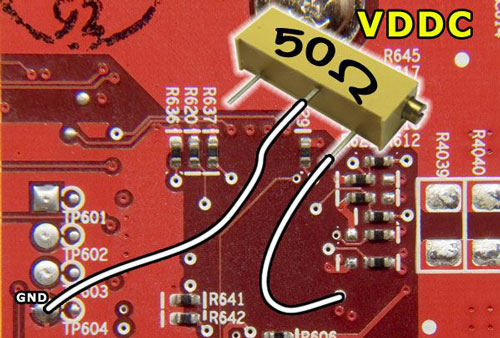

Вольтмод GPU (пайка)
В настоящее время способ поднятия напряжения на ядре с помощью “карандашного” метода не найден.

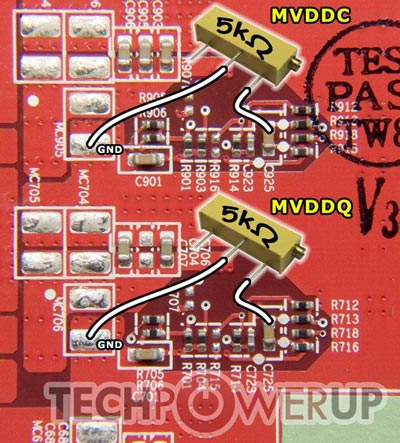

Вольтмод памяти (пайка)

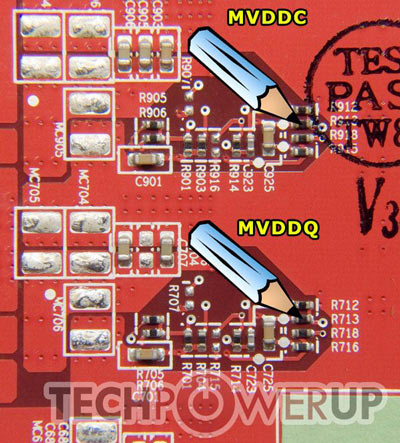

Вольтмод памяти (карандаш)
Менее надежный, но более простой в исполнении вариант вольтмода позволяет поднять напряжение на памяти в пределах 0,05 - 0,1 V.
