Обзор и тестирование AiMesh-системы ASUS ZenWiFi XD6

Подавляющее большинство современных беспроводных маршрутизаторов ASUS — от бюджетного RT-AX55 до флагманского RT-AX88U поддерживают технологию AiMesh, которая позволяет объединить до пяти устройств в единую сеть для увеличения зоны действия Wi-Fi. AiMesh позволяет достичь надежного покрытия в помещениях с большой площадью, где благодаря бесшовному роумингу клиенты могут перемещаться между узлами без прерывания подключения. К преимуществам AiMesh относится чрезвычайная простота администрирования: в большинстве случаев все настройки выполняются автоматически, а в случае выхода из строя одного из узлов сеть AiMesh самостоятельно перестроится и сохранит свою работоспособность. До недавних пор наши познания про эту функцию носили преимущественно теоретический характер, но недавний анонс AiMesh-системы Asus ZenWiFi XD6 дал повод по-новому взглянуть на реализацию беспроводных ячеистых сетей, а заодно поделиться подробным обзором с нашими читателями.

ASUS ZenWiFi XD6

ASUS ZenWiFi XD6

AiMesh-система Asus ZenWiFi XD6 состоит из двух идентичных устройств класса АХ5400, которые вместе могут обеспечить уверенное покрытие на площади до 500 кв. м, но и сами по себе эти беспроводные маршрутизаторы способны на многое. Позднее мы с вами рассмотрим дизайн и аппаратное обеспечение новинки, познакомимся с комплектным ПО и прошивкой, исследуем вопросы быстродействия, в том числе в составе сети AiMesh, а прямо сейчас давайте взглянем на спецификации героев сегодняшнего обзора.

Модель ASUS ZenWiFi XD6
Официальная страница продукта ZenWiFi XD6
Режимы работы Беспроводный маршрутизатор, Точка доступа, Медиа-мост, Повторитель
Соединение WAN Динамический IP адрес, статический IP адрес, PPPoE, PPTP, L2TP
Стандарты сети IEEE 802.11a/b/g/n/ac/ax, IPv4, IPv6
Скорость передачи данных 802.11a: 6; 9; 12; 18; 24; 36; 48; 54 Мбит/с
802.11b: 1; 2; 5.5; 11 Мбит/с
802.11g: 6; 9; 12; 18; 24; 36; 48; 54 Мбит/с
802.11n: 300 Мбит/с, 802.11ac: 4333 Мбит/с
802.11ax (2,4 ГГц): 574 Мбит/с
802.11ax (5 ГГц): 4804 Мбит/с
Антенны Внутренние, 6 шт.
Рабочий диапазон частот 1 х 2,4 ГГц, 1 х 5 ГГц
Ширина полосы 20/40 МГц (диапазон 2,4 ГГц), 20/40/80/160 МГц (диапазон 5 ГГц)
Технология MIMO 2 x 2 (диапазон 2,4 ГГц), 4 х 4 (диапазон 5 ГГц)
Шифрование WPA/WPA2/WPA3-Personal, WPA/WPA2-Enterprise
Межсетевой экран и контроль доступа Firewall: SPI, DDoS protection, Access control: Network service filter, URL filter, Port filter
VPN server PPTP, OpenVPN, IPSec
VPN client L2TP, PPTP, OpenVPN
Системные функции UPnP, IGMP v1/v2/v3, DNS Proxy, DHCP, NTP клиент, DDNS, Port Trigger, Port Forwarding, DMZ, журнал системных событий
Процессор 1500 МГц, 3 ядра, архитектура ARM-A7
Память RAM: DDR3 512 MБ, Flash: 256 MБ
Порты 1 x RJ45 10/100/1000 BaseT для WAN, 3 x RJ45 10/100/1000 BaseT для LAN
Кнопки Reset, WPS
Дополнительные функции Primary AiMesh router/AiMesh node, ASUS Router APP, Support Alexa skill, AiProtection Pro, Parental Control, Adaptive QoS, Bandwidth/Traffic Monitor, Traffic Analyzer, Website history, MU-MIMO, Universal beamforming, Dual WAN, WAN Aggregation, NAT Passthrough (PPTP, L2TP, IPSec, RTSP, H.323, SIP Passthrough,PPPoE relay), VPN Fusion
Светодиодные индикаторы 1 универсальный
Блок питания, Вт 24 (внешний)
Размеры (ДxШxВ), мм 126,4 x 59,05 x 129,7
Масса, г 435
Стоимость в украинской рознице 9819 грн

* — за комплект из двух устройств

Комплект поставки

AiMesh-система поставляется в картонной коробке средних размеров, фронтальная поверхность которой оформлена в серо-стальных тонах. Подобный дизайн не встречается у других маршрутизаторов ASUS и является отличительной чертой серии ZenWiFi.

ASUS ZenWiFi XD6

В то время как на лицевой стороне кроме изображения устройств и наименования модели приведена лишь площадь зоны покрытия беспроводной сети, которая, как уже было сказано ранее для пары XD6 составляет 500 кв. м, тыльная поверхность изобилует полезной информацией. Здесь приведено описание преимуществ стандарта Wi-Fi 6, функции киберзащиты AiProtection Pro, технологии Instant Guard для защиты трафика мобильных устройств в публичных сетях и мобильного приложения, с помощью которого можно выполнить первоначальную настройку буквально «в три клика».

ASUS ZenWiFi XD6

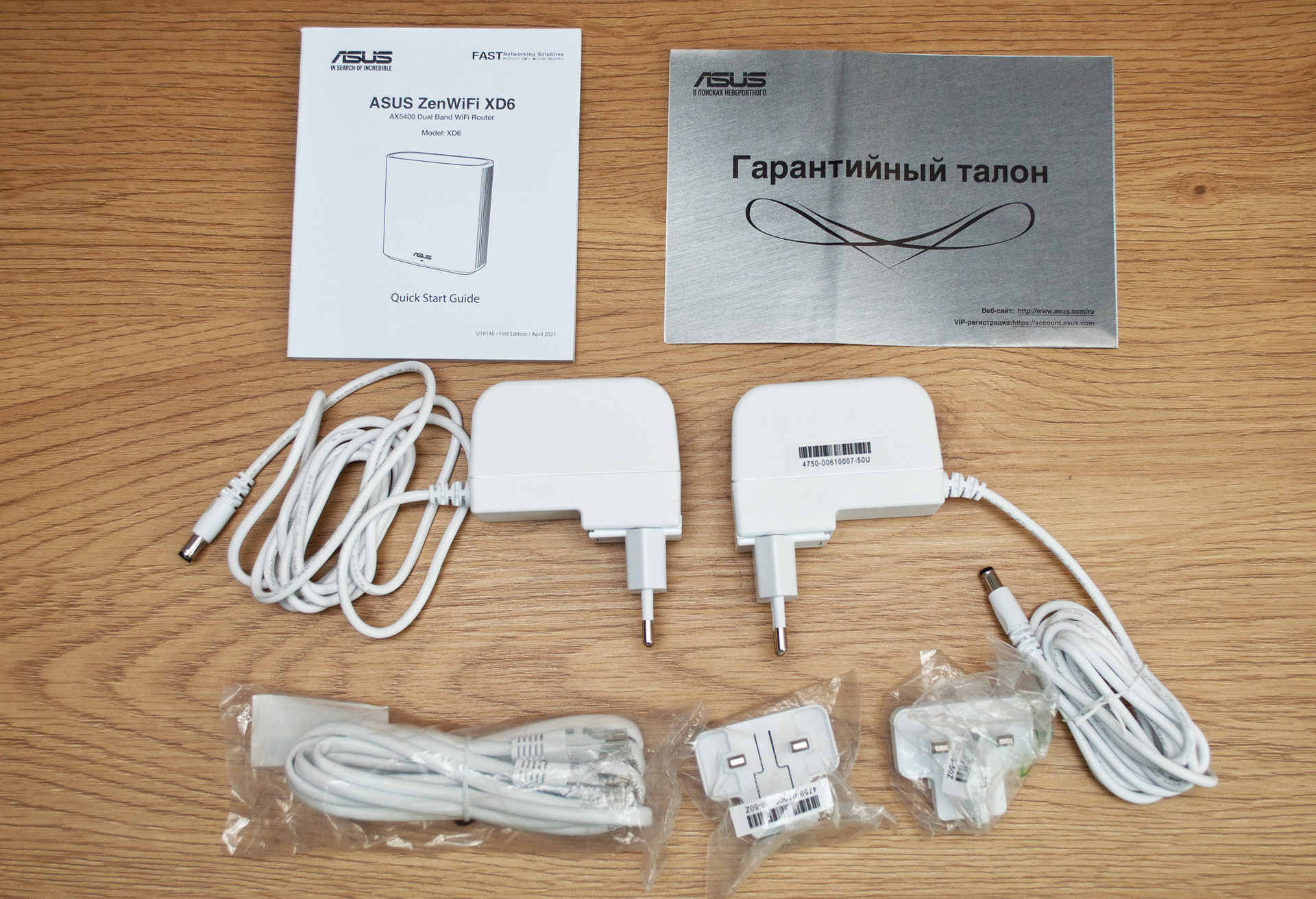

Комплект поставки AiMesh-системы кроме, собственно, пары беспроводных маршрутизаторов включает в себя:

  • краткое руководство пользователя и гарантийный талон;
  • два сетевых адаптера с двумя парами сменных вилок;
  • сетевой патч-корд Сat5e длиной около 1 метра.

ASUS ZenWiFi XD6

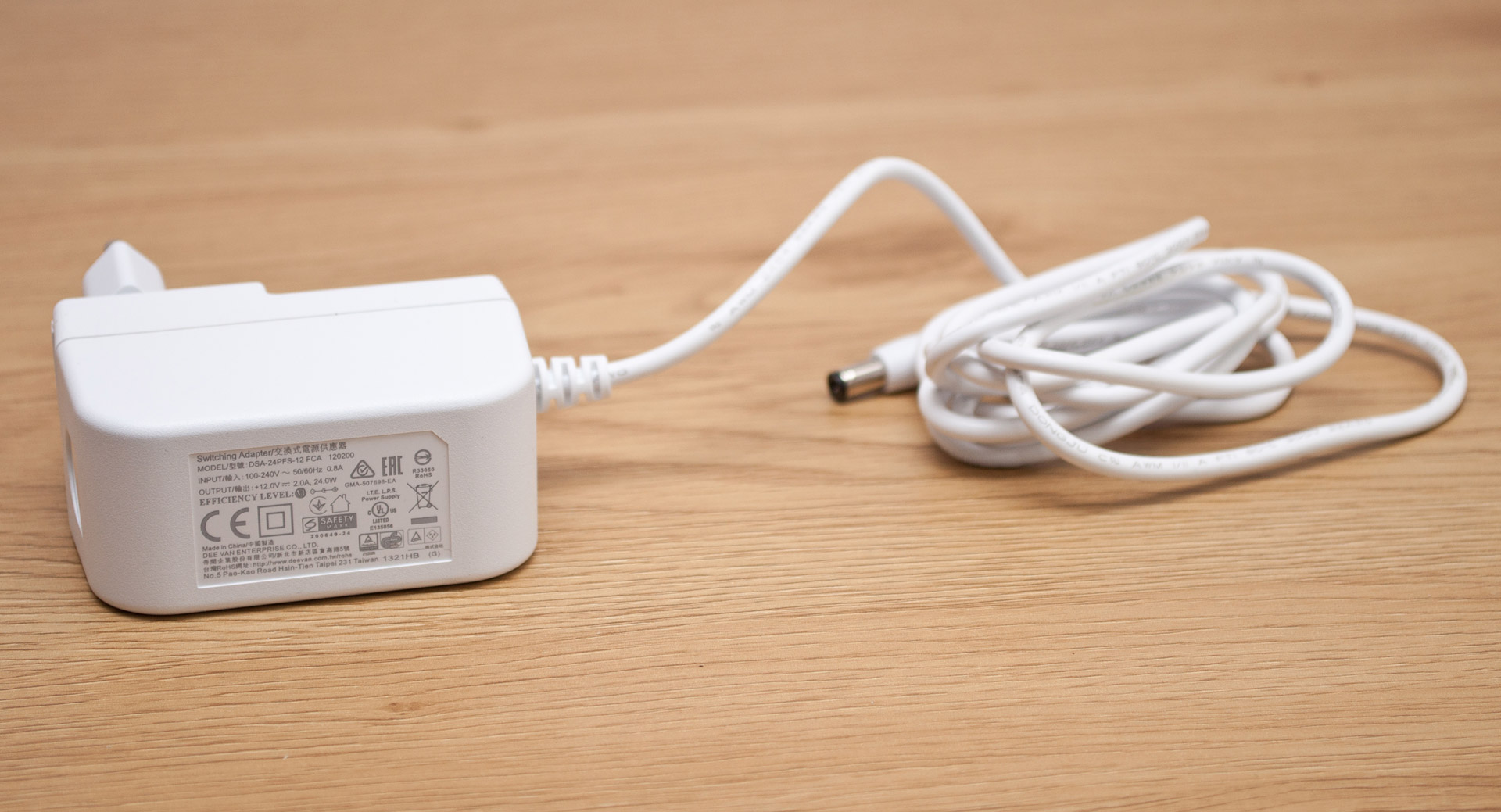

Кроме того, что на два устройства приходится единственный «медный» патч-корд следует отметить комплектные блоки питания DSA-24PFS-12 FCA, которые предназначены для работы в сетях переменного тока с напряжением 100–240 В. Адаптеры на выходе обеспечивают напряжение 12 В при силе тока 2 А, так что мощности в 24 Вт с головой хватает для работы беспроводных маршрутизаторов, энергопотребление которых составляет от 6 Вт в простое до 9–10 Вт в режиме максимальной нагрузки.

ASUS ZenWiFi XD6

Дизайн

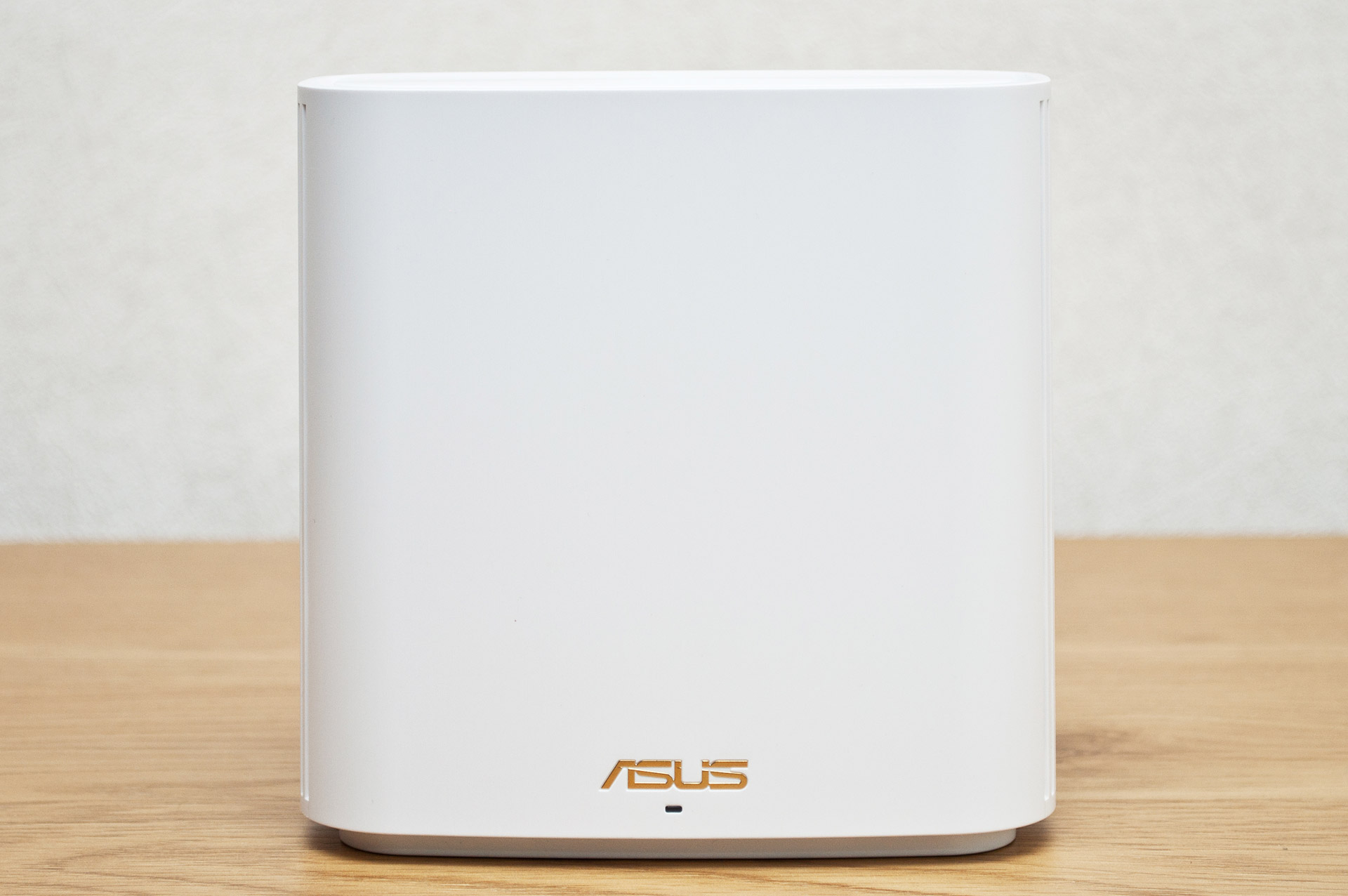

Так как AiMesh-система состоит из двух совершенно идентичных устройств, то знакомится с ZenWiFi XD будем на примере одного из них. Дизайн новинки напоминает ZenWiFi XT8, от которого были унаследованы изящные формы, тогда как габариты пропорционально уменьшились до 126,4x59,05x129,7 мм против 160x75x161,5 мм у старшей модели. Соответственно, масса одного XD6 составляет 435 г, что на 40% меньше, чем у XT8. Попавшие в тестовую лабораторию экземпляры щеголяют белоснежными пластиковыми корпусами, но в продаже можно найти устройства также черного цвета. С точки зрения практичности оба варианта равноценны: их матовые поверхности не будут притягивать пыль и отпечатки. Минималистичный дизайн передней панели разбавляет лишь объемный золотистый логотип производителя в ее нижней части. Под логотипом расположился единственный универсальный светодиодный индикатор, цвет свечения которого зависит от режима работы.

ASUS ZenWiFi XD6

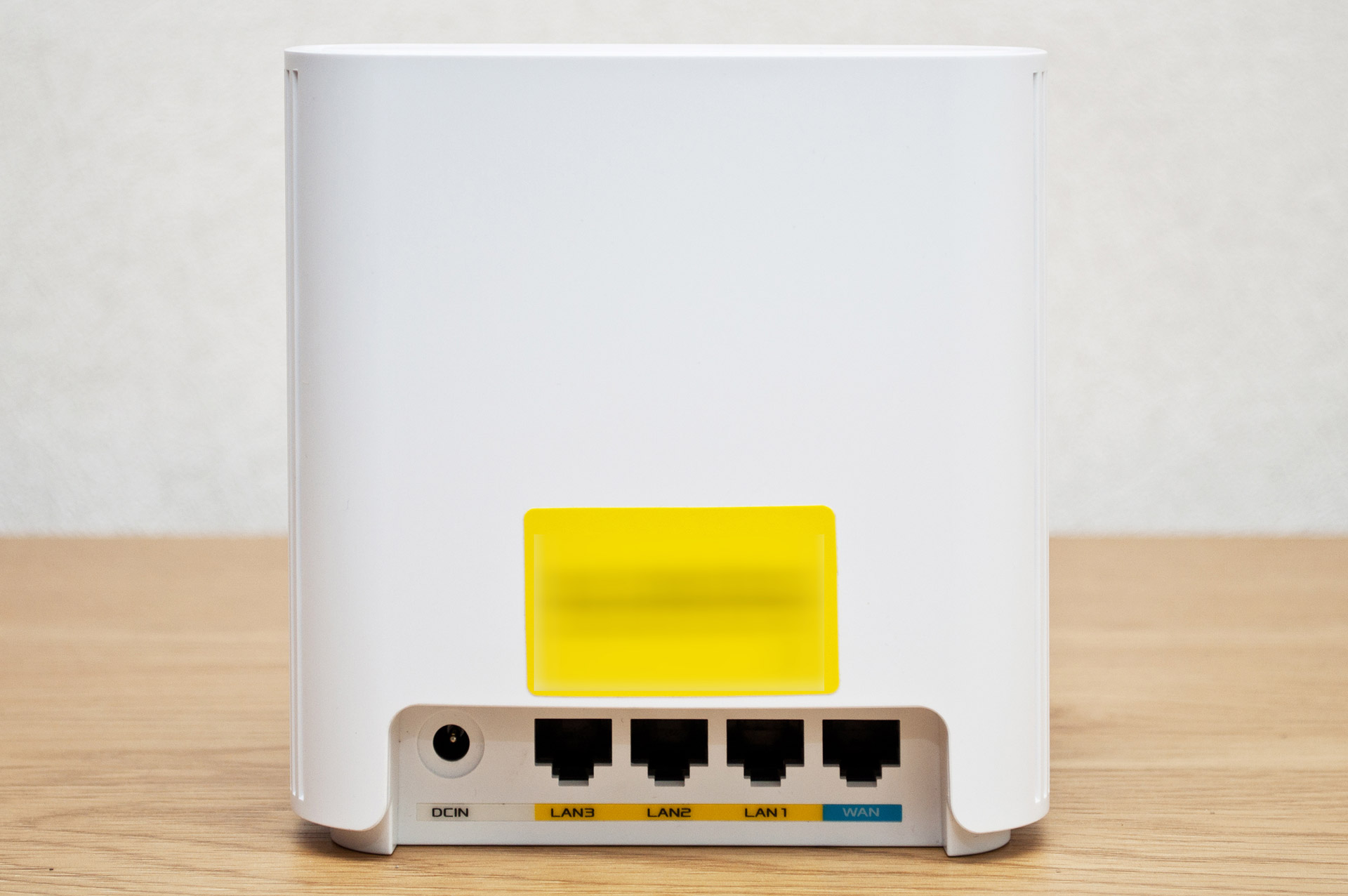

Организация задней панели крайне лаконична. Рядом с основанием находятся разъем для подключения внешнего источника питания и четыре порта Gigabit Ethernet в конструктиве RJ-45, из которых три штуки предназначены для подсоединения устройств локальной сети или узлов AiMesh, а четвертый служит для подключения к оборудованию Интернет-провайдера. В отличие от ZenWiFi XT8 новинка лишена разъема USB и порта 2,5 Gigabit Ethernet.

ASUS ZenWiFi XD6

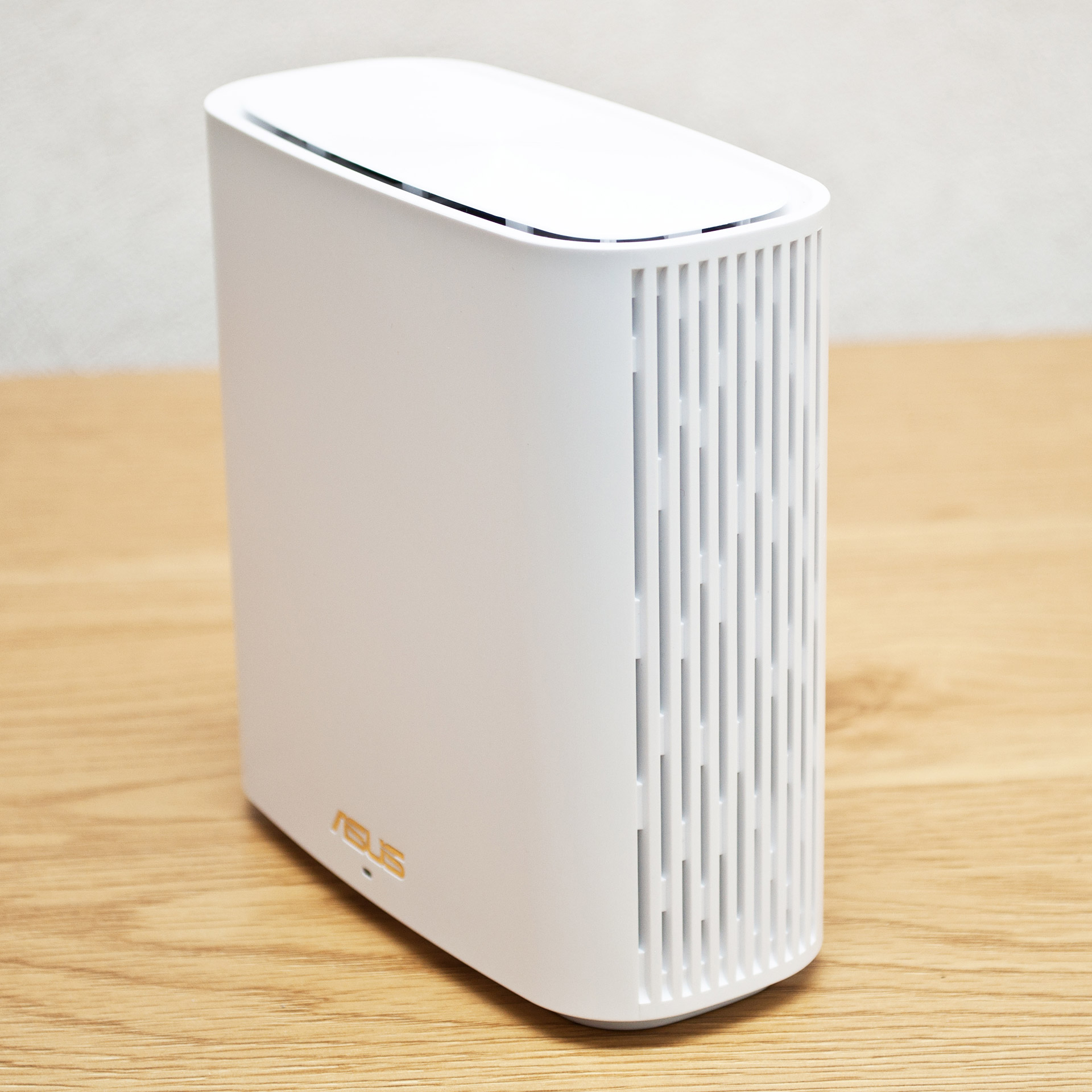

На боковых гранях корпуса виднеются вентиляционные решетки, а верхнюю крышку опоясывает прорезь, сквозь которую нагретый свободно воздух покидает пределы устройства.

ASUS ZenWiFi XD6

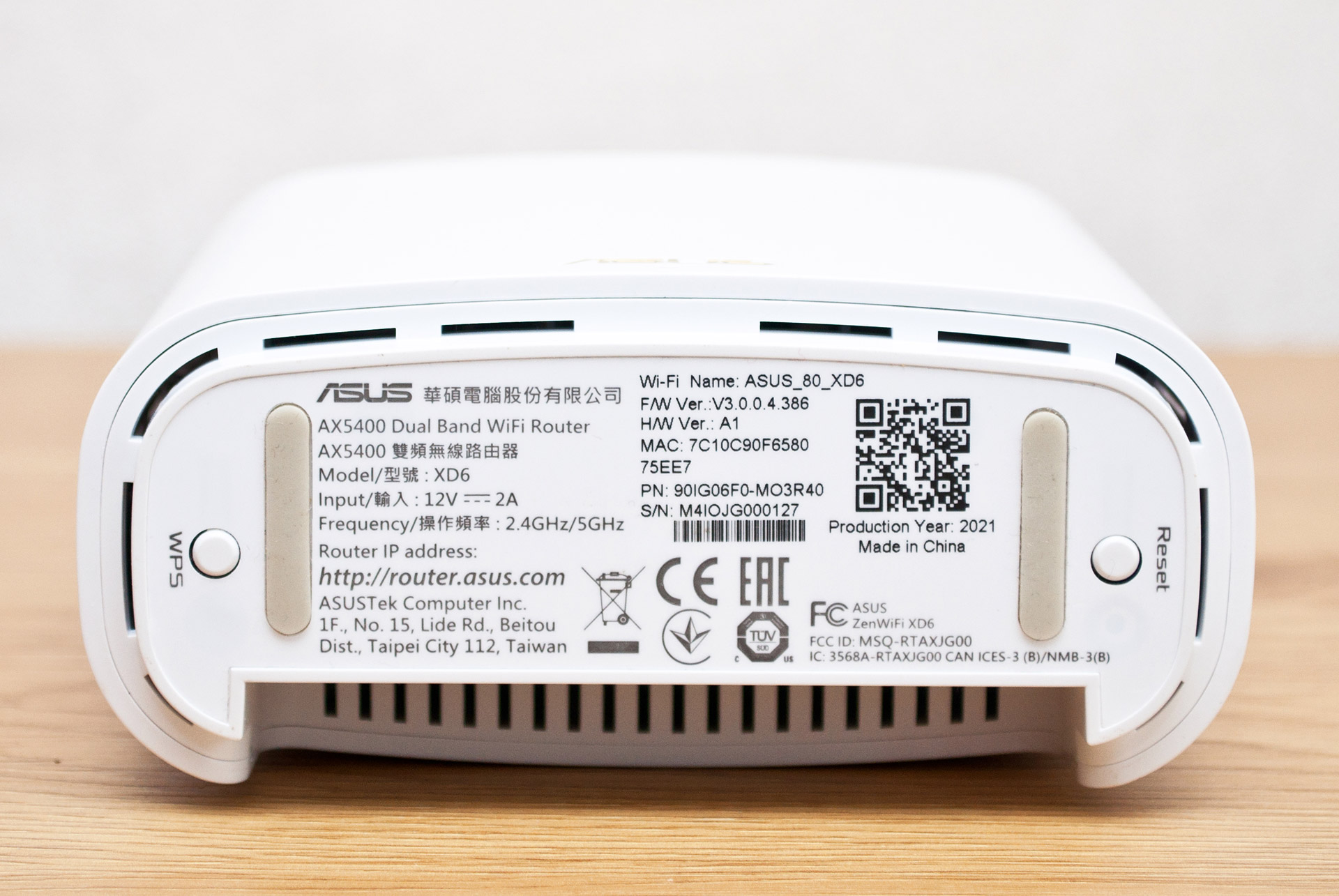

В нижней части ASUS ZenWiFi XD6 нашлось место для двух резиновых ножек, между которыми приведена служебная информация. По бокам от ножек расположились кнопки активации WPS (Wi-Fi Protected Setup) для быстрого подключения беспроводных устройств и сброса настроек прошивки. Кроме того, в нижней части корпуса заметно множество вентиляционных отверстий для конвекции воздушных потоков.

ASUS ZenWiFi XD6

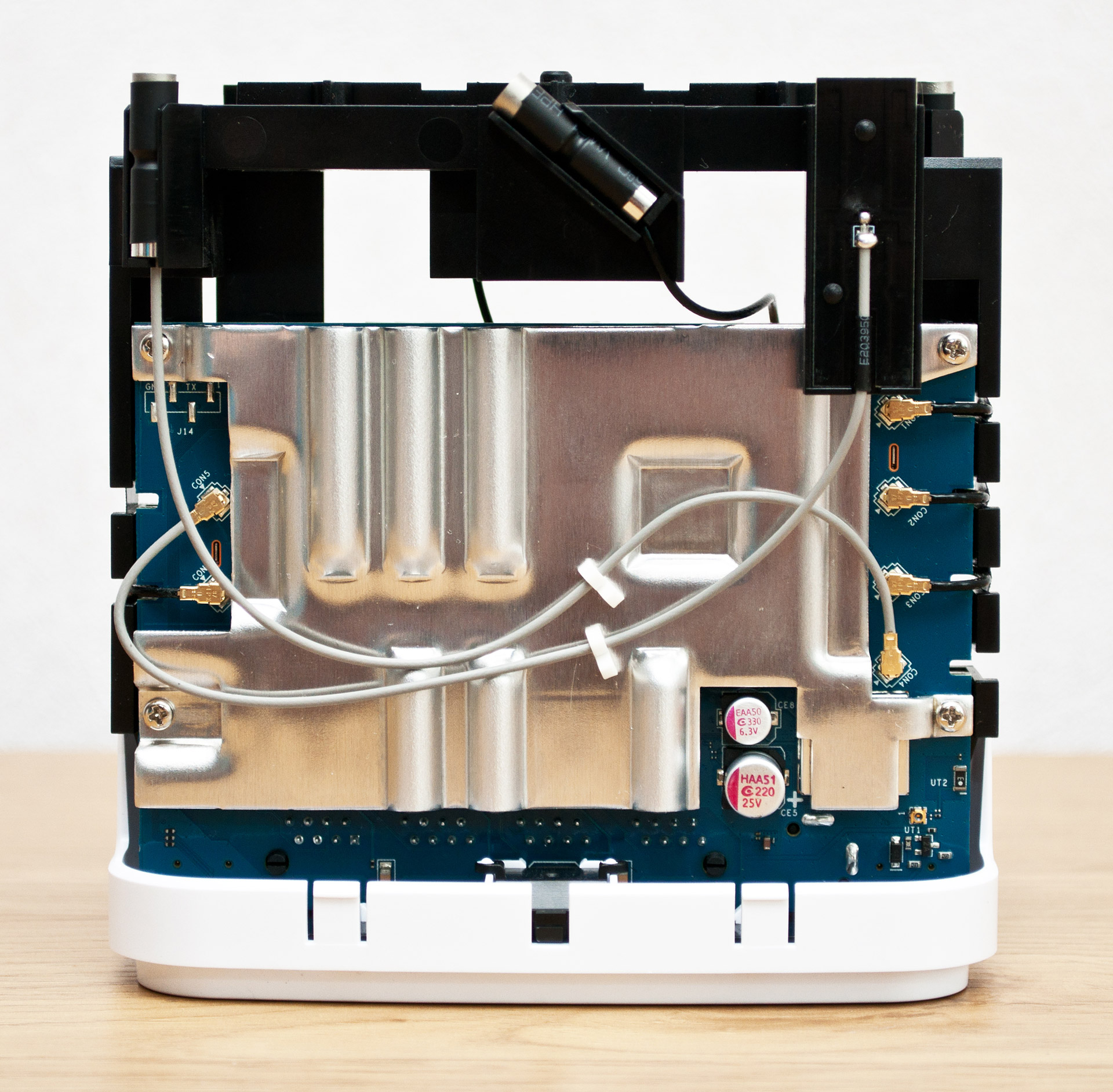

Внутри устройства находится шасси, на котором закреплены шесть внутренних антенн Wi-Fi и печатная плата, укрытая металлической пластиной, играющей роль теплоотвода.

ASUS ZenWiFi XD6

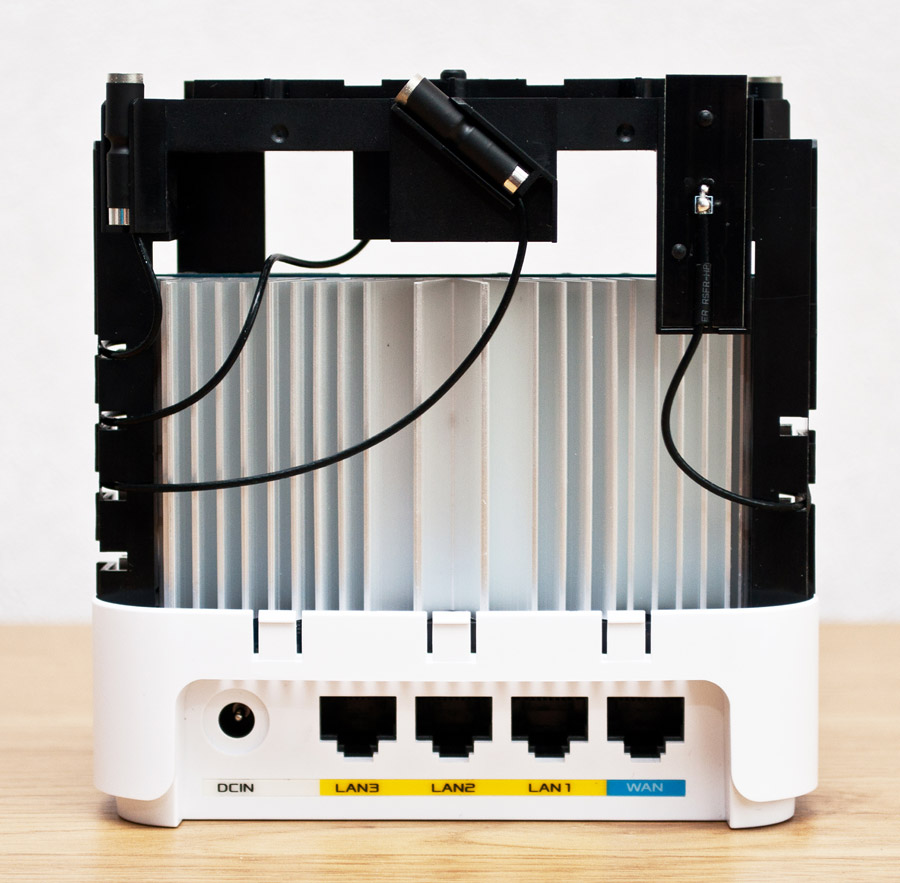

С обратной стороны PCB виден массивный радиатор, под которым установлена 28-нм однокристальная система Broadcom BCM6750, отлично зарекомендовавшая себя в качестве основы для удачных таких беспроводных маршрутизаторов как ASUS RT-AX82U и RT-AX58U. Значительная площадь охладителя и обилие вентиляционных отверстий в корпусе позволили удержать температуру SoC в пределах 70–75°С, что можно считать неплохим результатом.

ASUS ZenWiFi XD6

BCM6750 состоит из трех ядер с микроархитектурой ARM-A7, работающих на частоте 1500 МГц, пятипортового коммутатора Gigabit Ethernet и котроллера шины USB, который в случае с ZenWiFi XD6 остался незадействованным. Кроме того, в состав SoC входит приемо-передатчик стандарта IEEE802.11b/g/n/ax c конфигурацией MIMO 2T2R и поддержкой полосы сигнала 20/40/80 МГц. Этот радиомодуль отвечает за функционирование беспроводных сетей на частоте 2,4 ГГц и способен развивать скорости 300 Мбит/с и 574 Мбит/с для Wi-Fi 4 и Wi-Fi 6 соответственно. Диапазон 5 ГГц обслуживает отдельный чип Broadcom BCM43684, который поддерживает ширину канала до 160 МГц включительно и MIMO 4T4R, что обеспечивает пропускную способность до 4804 Мбит/с при использовании IEEE802.11ax и до 4333 Мбит/с при работе с устройствами стандарта IEEE802.11ac. В качестве оперативной памяти используется микросхема DDR3 объемом 512 МБ, а для хранения прошивки отведено 256 МБ ПЗУ. Отдельно следует отметиться наличие у ZenWiFi XD6 контроллера Qualcomm Atheros AR3012, который служит для подключения к мобильным устройствам по протоколу Bluetooth 4.0 с целью первоначальной конфигурации при помощи приложения ASUS Router App.
