Сложно представить современный персональный компьютер без доступа к сети Интернет, который обеспечивается благодаря работе разнообразного сетевого оборудования. В одном из наших предыдущих обзоров мы познакомились с Wi-Fi роутером ASUS ROG Rapture GT-AC5300 — флагманским продуктом из серии Republic of Gamers, ориентированном, в первую очередь, на обеспеченных любителей компьютерных игр. Его довольно высокая стоимость способна отпугнуть многих потенциальных покупателей, которые, скорее всего, предпочтут более дешевые устройства, пусть и лишенные многих уникальных особенностей. В то же время, «дешевеле» — вовсе не означает «хуже» и в этом нам поможет сегодня убедиться беспроводный маршрутизатор ASUS RT-AC1300G Plus — современный интернет-центр класса АС1300, обладающий всеми необходимым возможностями для домашнего использования или применения в небольшом офисе.
Устройство появилось в продаже сравнительно недавно, но уже успело завоевать положительные отзывы на популярных электронных торговых площадках. Ниже приведены спецификации новинки.
| Модель | ASUS RT-AC1300G Plus |
|---|---|
| Режимы работы | Беспроводный маршрутизатор Точка доступа |
| Соединение WAN | Динамический IP адрес, статический IP адрес, PPPoE, PPTP, L2TP, USB 3G/4G |
| Стандарты сети | IEEE 802.11a/b/g/n/ac, IPv4, IPv6 |
| Скорость передачи данных | 802.11a: 6; 9; 12; 18; 24; 36; 48; 54 Мбит/с 802.11b: 1; 2; 5.5; 11 Мбит/с 802.11g: 6; 9; 12; 18; 24; 36; 48; 54 Мбит/с 802.11n: до 400 Мбит/с 802.11ac: до 867 Мбит/с |
| Антенна | Внешние, 4 шт. |
| Рабочий диапазон частот | 1 х 2,4 ГГц, 1 х 5 ГГц |
| Ширина полосы | 20/40 МГц (диапазон 2,4 ГГц) 20/40/80 МГц (диапазон 5 ГГц) |
| Технология MIMO | 2 x 2 |
| Шифрование | 64-бит WEP, 128-бит WEP, WPA2-PSK, WPA-PSK, WPA-Enterprise , Поддержка WPS |
| Межсетевой экран и контроль доступа | Firewall: SPI intrusion detection, DoS protection Access control: Parental control, Network service filter, URL filter |
| VPN server | L2TP Pass-Through, PPTP Server, OpenVPN Server |
| VPN client | PPTP client, L2TP client, OpenVPN client |
| Системные функции | UPnP, IGMP v1/v2/v3, DHCP, NTP клиент, DDNS, «проброс» портов, виртуальний сервер, DMZ, журнал системных событий |
| Процессор | 717 МГц, 4 ядра, архитектура ARM Cortex A7 |
| Память | RAM: DDR3 128 MБ Flash: 128 MБ |
| Порты | 1 x RJ45 10/100/1000/1000+ BaseT для WAN 4 x RJ45 10/100/1000/1000+ BaseT для LAN 1 x USB 3.0 Type A |
| Кнопки | Питание, Reset, WPS |
| Дополнительные функции | Beamforming MU-MIMO AiCloud 2.0 Printer Server |
| Светодиодные индикаторы | 1 х питание 1 х WAN 1 х Wi-Fi 2,4 ГГц 1 х Wi-Fi 5 ГГц 1 х USB, 1 х LAN |
| Блок питания | 18 Вт, внешний |
| Размеры (ШxДxВ), мм | 207 x 148,8 x 35,5 |
| Масса | 395 г |
| Рекомендованная стоимость, $ | ~90 |
Не сказать, что технические характеристики ASUS RT-AC1300G Plus выглядят выдающимися, напротив, перед нами добротное устройство верхней части начального ценового диапазона, представители которого чаще всего становятся реальными кандидатами на покупку. Стоит ли продукт своих денег — мы обязательно узнаем несколько позже, а прямо сейчас предлагаем ознакомиться с комплектом поставки.
Комплект поставки
Маршрутизатор продается в картонной коробке средних размеров, ее грани украшает качественная цветная полиграфия. На лицевой стороне можно встретить изображение устройства и его ключевые особенности, такие как 3-х летняя гарантия, использование в качестве основы четырехъядерного процессора, суммарную скорость передачи беспроводных сетей на уровне 1300 Мбит/с, а также поддержку технологии MU-MIMO и фирменного приложения AiCloud.
На тыльной поверхности продолжается описание отличительных черт ASUS RT-AC1300G Plus, из которых следует отметить приложение ASUS Router APP для управления основными функциями устройства со смартфонов, а также увеличенное покрытие сетей Wi-Fi, которое достигается применением четырех антенн с коэффициентами усиления 5 дБи.
В комплект поставки помимо самого роутера входит компакт-диск, патчкорд с парой разъемов RJ-45, пачка бумажной документации и сетевой адаптер. Именно на последнем аксессуаре мы остановим наше с вами внимание.

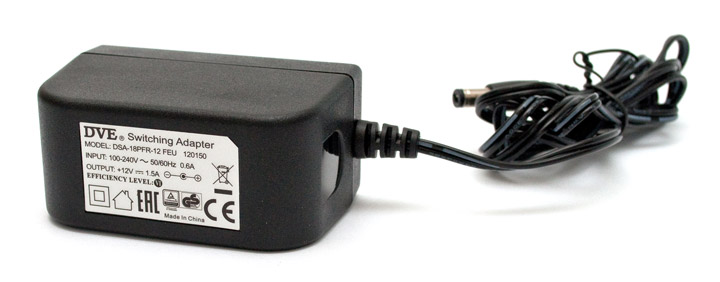

Блок питания имеет маркировку DSA-18PFR-12, он произведен тайваньской компанией Dee Van Enterprise и рассчитан на работу в сетях переменного тока с напряжением 100-240 В и с частотой 50/60 Гц. Выходная мощность адаптера составляет 18 Вт при напряжении 12 В и силе тока 1,5 А. Таким образом, мощности должно хватить как на обслуживание собственно элементной базы маршрутизатора, так и на питание внешних устройств, подключаемых к порту USB.
Дизайн устройства

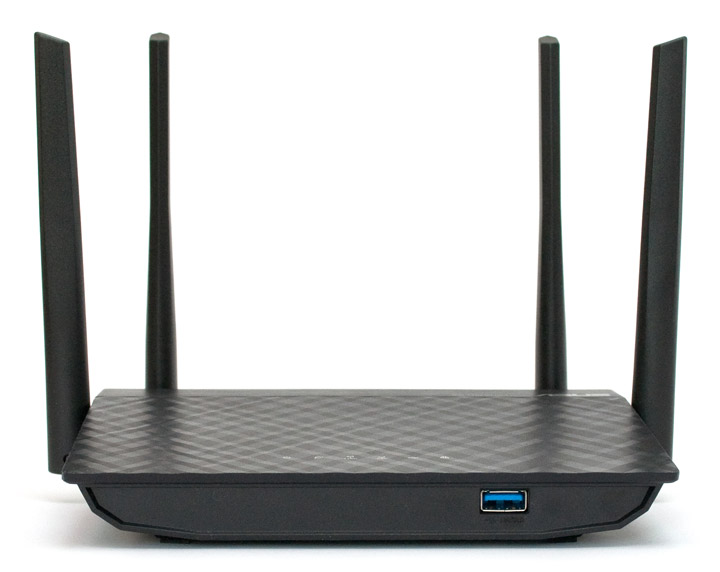

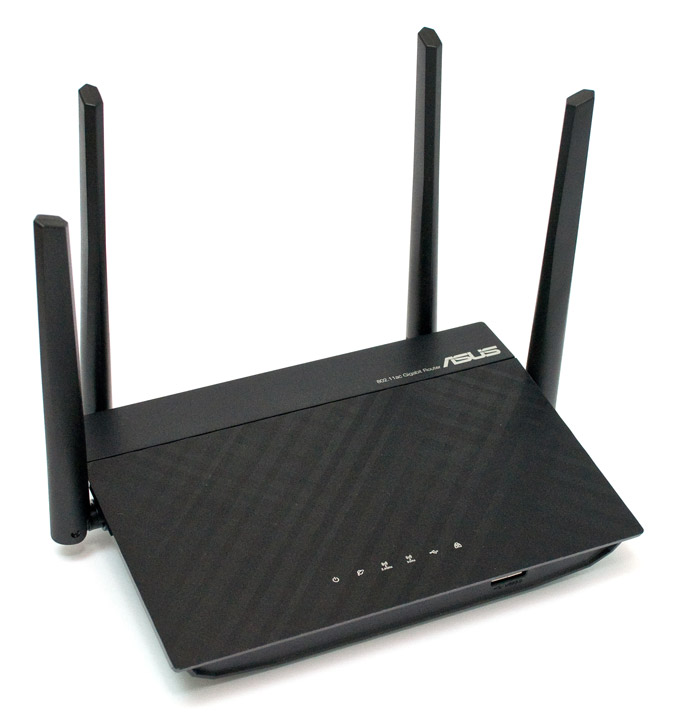

Внешний вид ASUS RT-AC1300G Plus не отличается особой оригинальностью, но, в то же время, его дизайн продиктован практичностью и удобством. Пластиковый корпус устройства имеет размеры 207x148,8x35,5 мм при массе всего 395 г, так что найти место для размещения роутера не составит никакого труда. На передней грани находится порт USB 3.0 «Тип-А» для подключения периферии и внешних накопителей. Такое расположение разъема оправдано, во всяком случае, крупные 3G/4G модемы или флэш-накопители не будут мешать подключению сетевых кабелей.

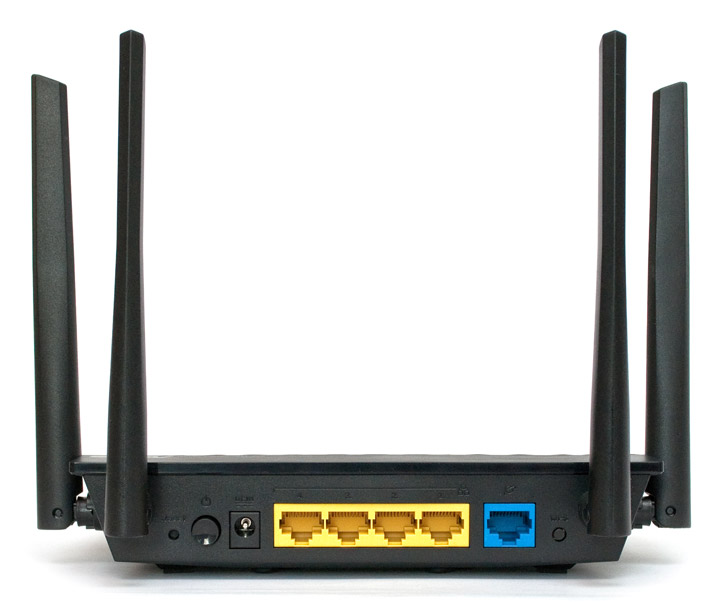

С противоположной стороны маршрутизатора слева направо расположились: скрытая кнопка сброса настроек, кнопка включения, разъем для подключения внешнего блока питания, четыре порта RJ-45 для LAN и один WAN, а также кнопка WPS (Wi-Fi Protected Setup) для быстрого подключения устройств к беспроводной сети.
Четыре несъемные антенны имеет коэффициент усиления 5 дБи, две из них крепятся на боковых гранях, еще две — на задней панели. Для достижения наилучшей пропускной способности производитель рекомендует боковые антенны расположить под углом 45° к горизонтальной плоскости.

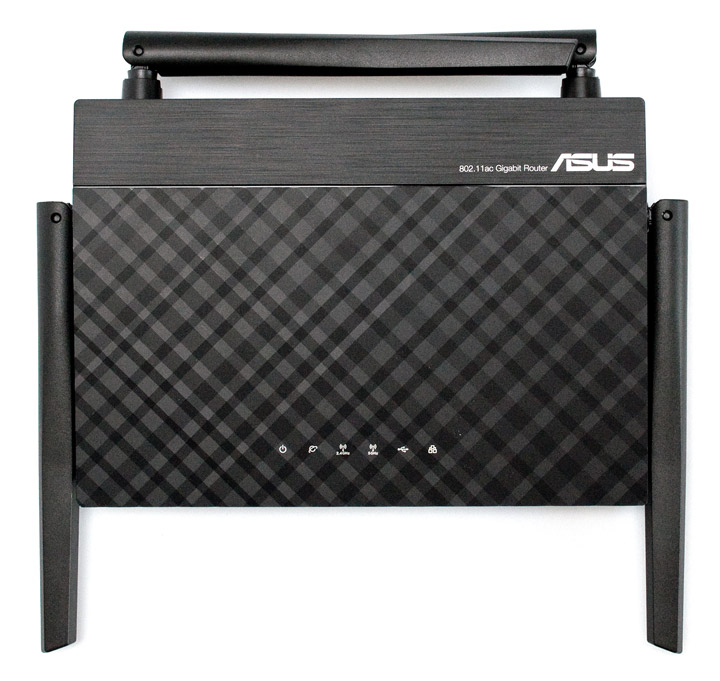

Верхнюю крышку устройства украшает рельефный узор из пересекающихся полос, идущих по диагонали. Тут же находятся шесть ярких голубых светодиодов, отвечающих за индикацию наличия питания, статуса подключения Интернет, активности беспроводных сетей в диапазонах 2,4 ГГц и 5 ГГц, разъема USB и портов LAN. Следует отметить, что их яркость избыточна в вечернее время, а функция их отключения в текущей прошивке не реализована должным образом.

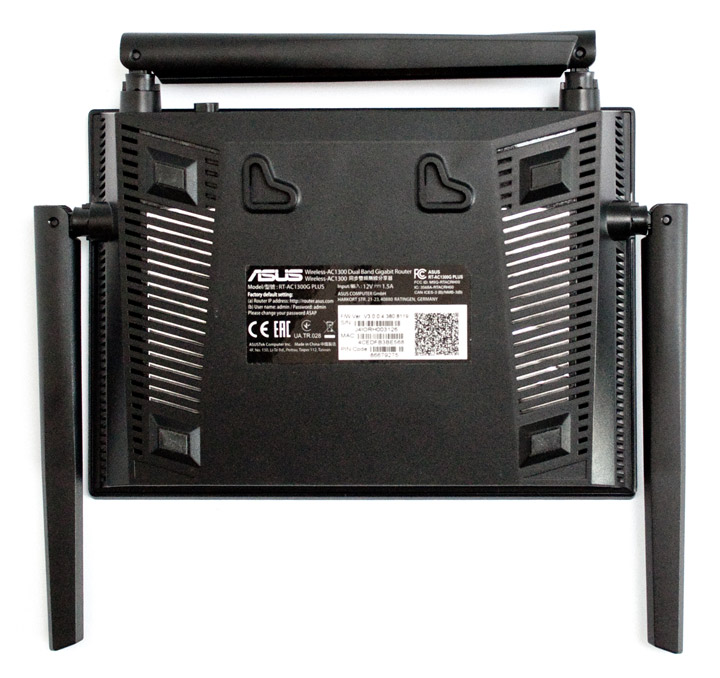

С обратной стороны ASUS RT-AC1300G Plus по углам виднеются резиновые ножки, вдоль боковых граней нашлось место для пары вентиляционных решеток, а по центру находится пластиковая наклейка с серийным номером, МАС-адресами и другой служебной информацией. Здесь же распложены пазы для крепления устройства на стене, причем, в двух различных ориентациях.
Внутреннее пространство корпуса занято печатной платой, несущей все основные компоненты маршрутизатора. В ее центральной части виднеется массивный алюминиевый радиатор, слева от которого находятся разъемы для подключения беспроводных антенн, над радиатором расположена микросхема Qualcomm QCA8075, отвечающая за коммутацию пяти портов Gigabit Ethernet, я прямо над коммутатором можно увидеть трансформаторы гальванической развязки проводной сети.
После демонтажа радиатора открывается доступ к «сердцу» устройства — SoC Qualcomm IPQ4018. В ее составе на частоте 717 МГц работают четыре ядра c архитектурой ARM Cortex A7, отдельные аппаратные блоки ускорения шифрования и трансляции сетевых адресов (NAT), а также контроллеры сетей Gigabit Ethernet и Wi-Fi. Чип выполнен по 28-нм нормам технологического процесса, что вмеесте с невысокой частотой обеспечивает умеренный уровень энергопотребления. Впрочем, крупный алюминиевый радиатор установлен не просто так: он контактирует с SoC через толстую прокладку из теплопроводного материала, так что за перегрев можно не переживать. Функции оперативной памяти выполняет микросхема DDR3L Nanya NT5CC64M16GP-DI объемом 128 МБ, а за хранение прошивки отвечает сразу два чипа: во флэш-памяти Winbond W25N01GV емкостью 128 МБ, очевидно, находится основная микропрограмма, тогда как вторая микросхема — Macronix MX25L1606E на 2 МБ — скорее всего, предназначена для записи загрузчика.
Что же до беспроводных интерфейсов, то непосредственно в однокристальную систему IPQ4018 встроены два независимых контроллера Wi-Fi, оба они способны обслуживать по две антенны в режиме 2T2R — по два потока на передачу и прием, совместимы со стандартами IEEE802.11a/b/g/n+ас и обладают поддержкой MU-MIMO. Один из контроллеров функционирует на частоте 2,4 ГГц и может обеспечить пропускную способность до 400 Мбит/с, тогда как второй работает в диапазоне 5 ГГц, где способен развить скорость до 867 Мбит/с.
