Wi-Fi без ограничений. Обзор беспроводных сетевых карт ASUS PCE-AC68 и PCE-AC88

Сегодня очень многим сложно будет представить времена, когда к каждому телефону шёл провод, для выхода в сеть нужно было терпеливо дозваниваться до сервера провайдера, а скачивание одного трека в формате mp3 могло легко занять добрый час. Теперь же вопрос стоит иначе — смогу ли я по Wi-Fi получить свой «гигабит» или же нет? Производители сетевого оборудования заявляют скорости в две-три тысячи мегабит в секунду, хотя при ближайшем рассмотрении эти цифры оказываются суммой скоростей доступных через все диапазоны для нескольких подключенных устройств вместе. Получается поезд Киев-Днепр, идущий со скоростью звука, потому что в нём 17 вагонов, и каждый едет по 70 км/час.

ASUS PCE-AC88

Но шутки шутками, а нам давно хотелось разобраться какую скорость сможет обеспечить топовый маршрутизатор, когда канал не ограничен производительностью накопителя клиента, мощностью его «железа» и т.п. Для этого было взято два сетевых адаптера с интерфейсом PCI-Express – ASUS PCE-AC68 и PCE-AC88.

Модель ASUS PCE-AC68 ASUS PCE-AC88
Страница продукта asus.com asus.com
Стандарты IEEE 802.11a/b/g/n/ac IEEE 802.11a/b/g/n/ac
Интерфейс PCI Express x1 PCI Express x1
Скорость передачи данных 802.11b/g/n/ac (суммарная по диапазонам): скачивание до 1300 Мбит/сек, отдача до 1300 Мбит/сек (20/40/80МГц) 802.11b/g/n/ac (суммарная по диапазонам): скачивание до 1000 Мбит/сек, отдача до 1000 Мбит/сек (20/40МГц)
802.11a/n/ac (суммарная по диапазонам): скачивание до 2167 Мбит/сек, отдача до 2167 Мбит/сек (20/40/80МГц)
Рабочая частота 2,4 ГГц/5 ГГц 2,4 ГГц/5 ГГц
Антенна 3 x R SMA 4 x R SMA
Безопасность 64-bit WEP, 128-bit WEP, WPA2-PSK, WPA-PSK 64-bit WEP, 128-bit WEP, WPA2-PSK, WPA-PSK
Мощность сигнала режим ac: 18 ~22 дБм
режим b: 22 дБм
режим g: 19 ~22 дБм
режим n: 18 ~22 дБм
режим ac: 18 ~21,5 дБм
режим b: 22 дБм
режим g: 19 ~22 дБм
режим n: 18 ~22 дБм
Размеры 103,3 x 68,9 x 21 мм (ШxГxВ) 103,3 x 68,9 x 21 мм (ШxГxВ)
Цена, $  ~70  ~114

ASUS PCE-AC68

Начнём, пожалуй, с предыдущей, хоть и не потерявшей своей актуальности, модели. Она поставляется в коробке, оформленной в едином со всеми сетевыми продуктами ASUS, стиле. На лицевой части есть окошко, сквозь которое видна площадка для антенн, рядом с которым изображены как внутренний, так и внешний модули.

ASUS PCE-AC68

Обратную сторону нельзя назвать слишком информативной. Здесь у нас описание фирменных технологий и очень общие сравнения.

ASUS PCE-AC68

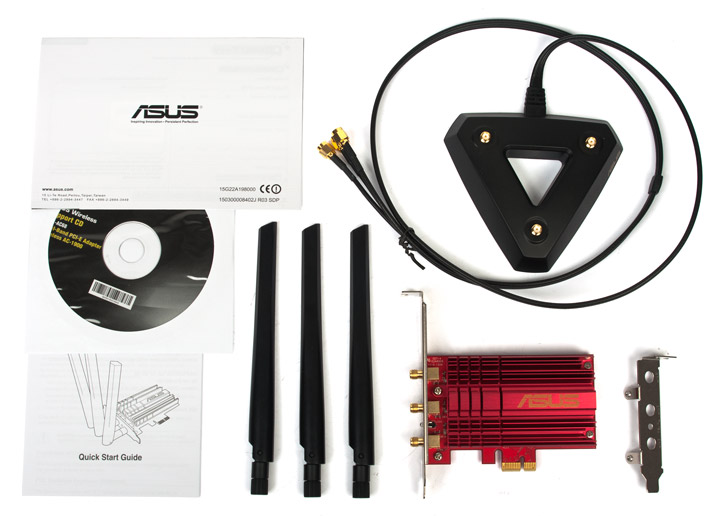

Комплект поставки достаточно прост, хотя сложно представить, что можно было бы сюда положить дополнительно. Кроме диска с драйверами, документации и самого беспроводного модуля в комплектацию входят блок-удлинитель, три двухдиапазонные антенны, а также сменная рамка для крепления в низкопрофильные корпуса.

ASUS PCE-AC68

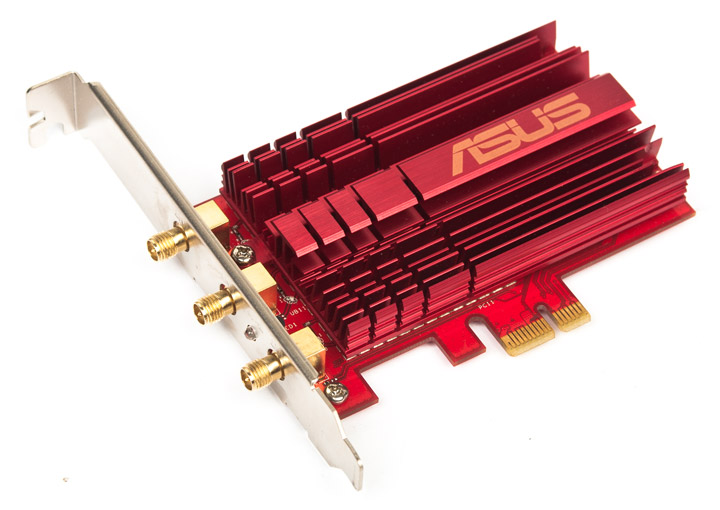

Лицевую часть сетевого модуля полностью закрывает алюминиевый радиатор с красным анодированием. Форма радиатора, конечно, в первую очередь ориентирована на внешний вид, но оребрения достаточно, чтобы эффективно рассеивать генерируемое тепло. Интерфейс подключения — PCI Express x1 2.0.

ASUS PCE-AC68

Обратная сторона платы не защищена. Этот факт стоит учитывать при установке в слот PCI-Express x1, который часто находится над первым полноразмерным x16 — элементы можно случайно закоротить большим процессорным радиатором.

ASUS PCE-AC68

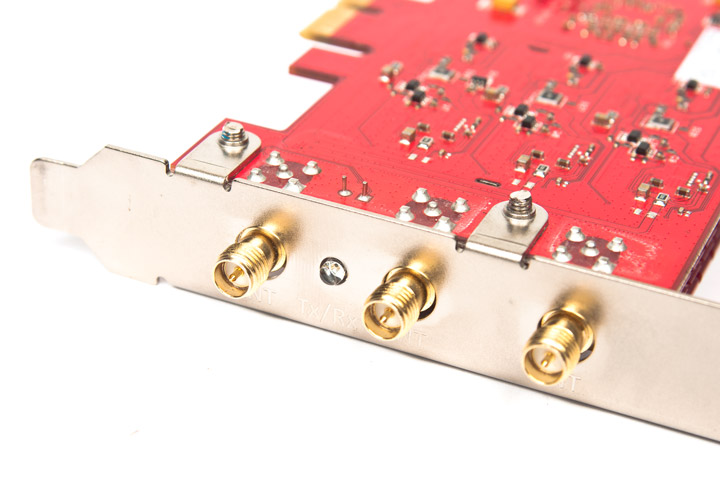

На торце карты размещены стандартные RP-SMA разъёмы. Также между разъёмами находится синий диод активности, которым светит ну уж слишком ярко.

ASUS PCE-AC68

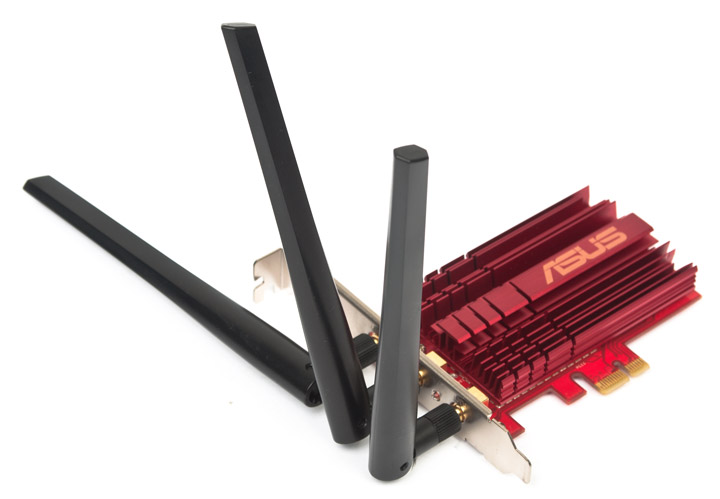

К слову, к RP-SMA разъёмам можно присоединить как удлинительный блок, так и непосредственно антенны. Это будет удобно в случае постройки мини-билдов или HTPC.

ASUS PCE-AC68

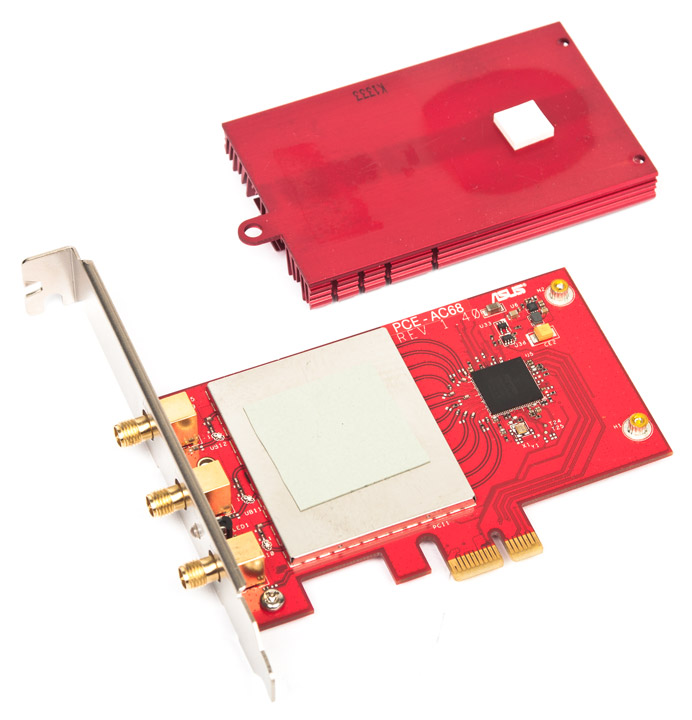

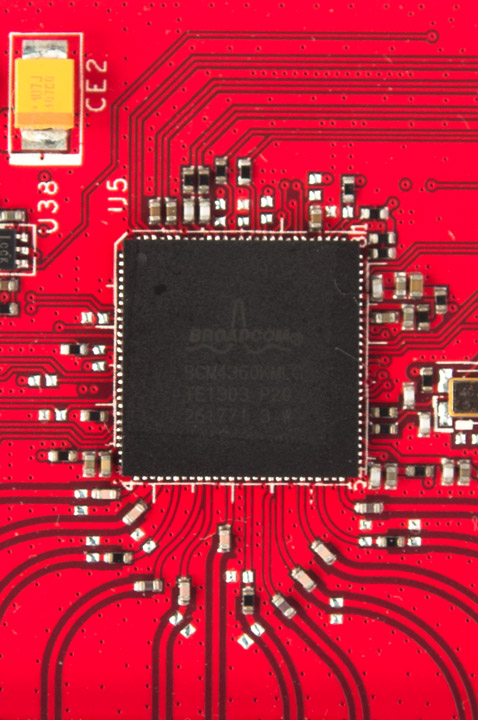

Сердцем PCE-AC68 является SoC Broadcom BCM4360, поддерживающий 80 МГц на канал и 256-QAM при подключении к 5 ГГц сетям стандарта IEEE 802.11ac. Ожидаемо, такое решение хорошо прогревает немаленький радиатор. При установке в слабо продуваемые корпуса стоит следить за температурой сетевого модуля.

ASUS PCE-AC68ASUS PCE-AC68

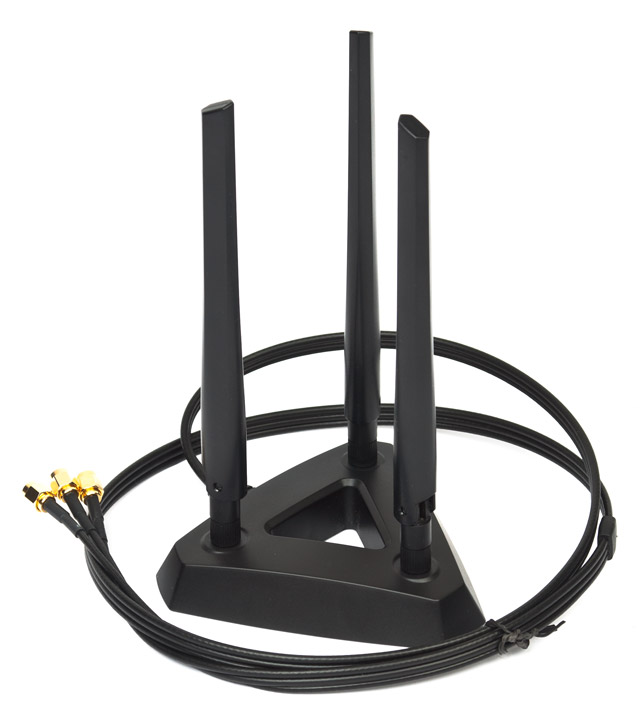

Внешний антенный модуль имеет незамысловатую треугольную форму. Спасибо производителю за отсутствие глянца — вся поверхность выполнена из достаточно устойчивого к повреждениям и не собирающего отпечатки пальцев пластика.

ASUS PCE-AC68ASUS PCE-AC68

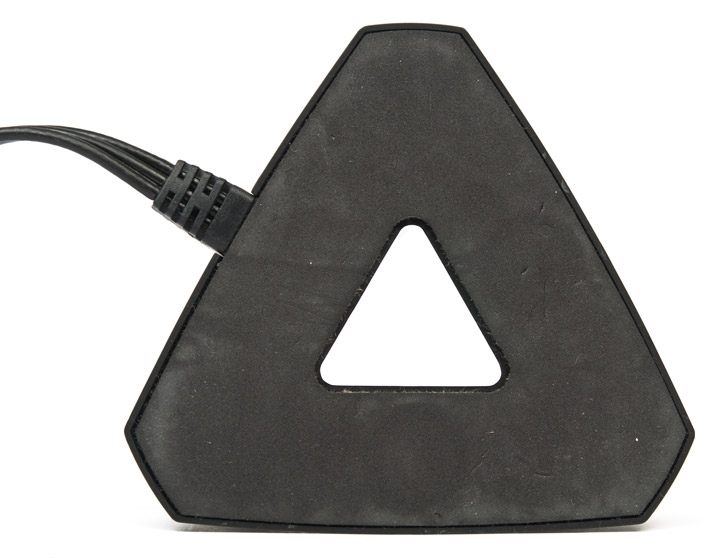

Отлично решен вопрос с установкой внешнего модуля. Здесь вам и магнит, и мягкое покрытие — можно спокойно вешать на корпус ПК не опасаясь задеть и поцарапать его поверхность.

ASUS PCE-AC68

ASUS PCE-AC88

Упаковка более новой модели не сильно отличается от предшественницы, разве что через окошко выглядывает уже не треугольная, а квадратная стойка внешнего модуля.

ASUS PCE-AC88

На обратной стороне всё те же описания технологий и условные сравнения производительности в различных сценариях использования.

ASUS PCE-AC88

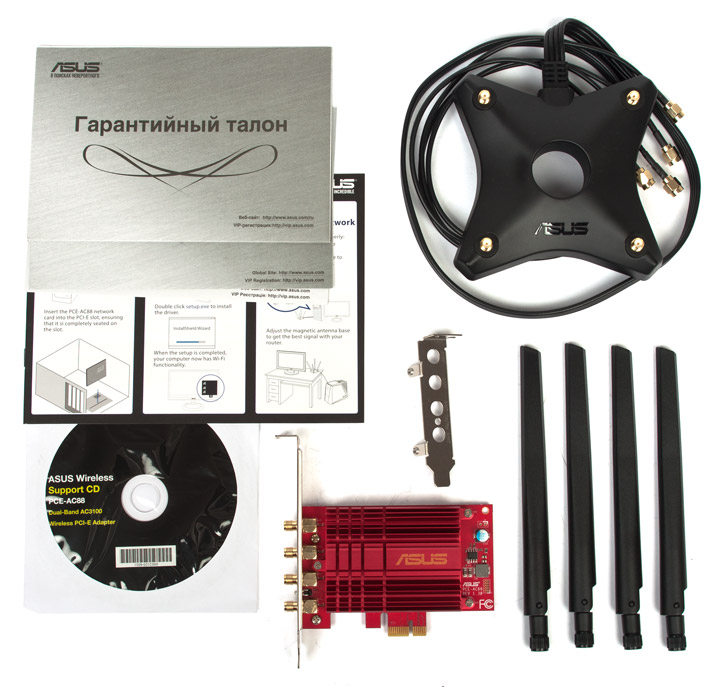

В комплекте сам сетевой модуль, сменная планка для установки в низкопрофильные корпуса, четыре двухдиапазонные антенны, выносной внешний модуль для антенн, диск с драйверами и документация.

ASUS PCE-AC88

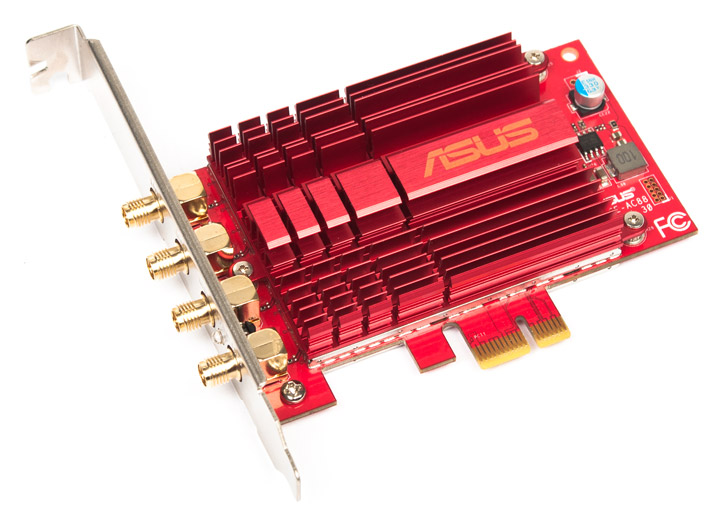

PCE-AC88 оснащён таким же радиатором из анодированного алюминия красного цвета, как и его предшественник. Опять же, центральную часть с надписью ASUS можно было бы сделать более эффективной. Но, справедливости ради, нужно отметить, что в интенсивной работе радиатор прогревается хорошо, а значит, эффективно отводит тепло.

ASUS PCE-AC88

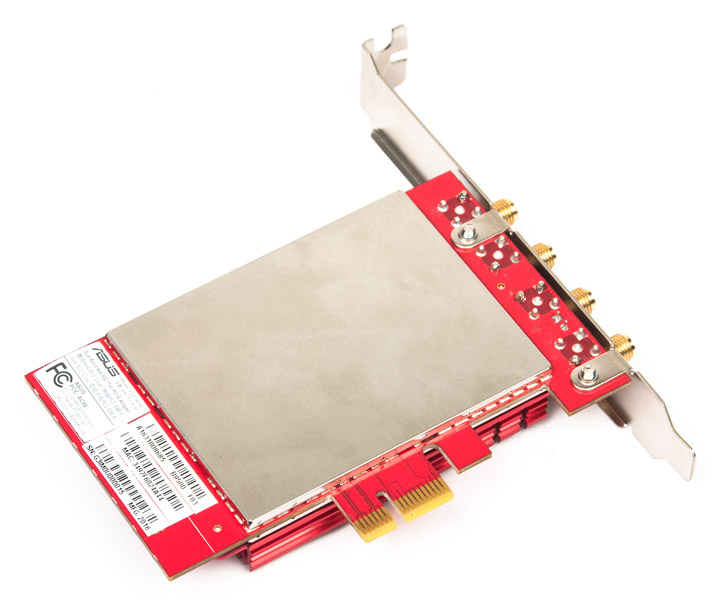

Обратная сторона модуля почти полностью закрыта кожухом, припаянным к плате. Это значит, что при установке можно не бояться повредить или закоротить элементы. Кроме того, такое решение должно защитить сетевой модуль от помех, создаваемых другим «железом».

ASUS PCE-AC88

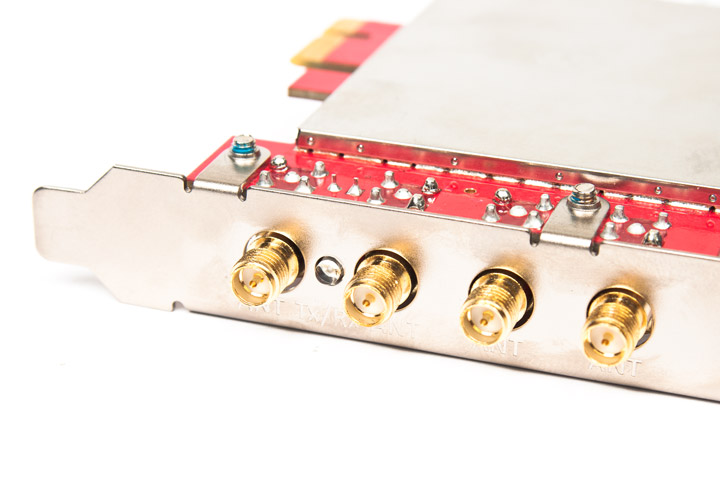

На торец модуля выходит четыре RP-SMA-разъёма, между которыми всё также расположен яркий синий светодиод. Всё-таки, целесообразность его установки, как по мне, находится под вопросом. Вряд ли пользователь станет лезть к обратной стороне системного блока, чтобы проверить есть ли Wi-Fi.

ASUS PCE-AC88

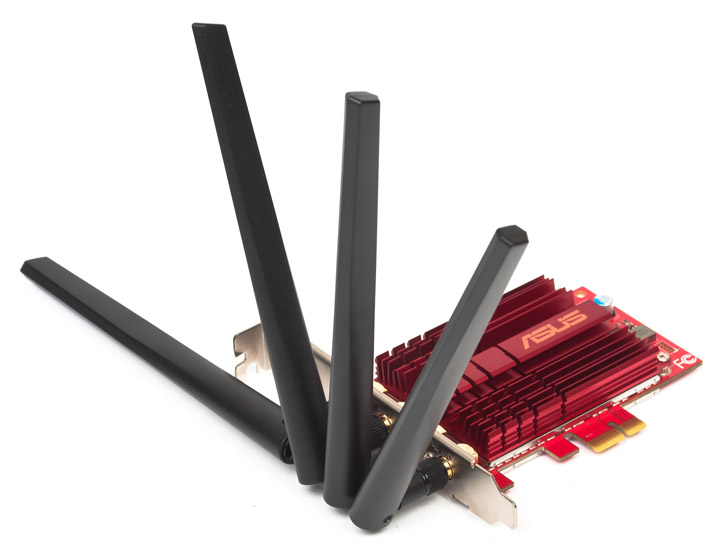

Расстояние между RP-SMA разъёмами вполне позволяет установить все четыре антенны непосредственно в модуль без удлинителя. Если вам не нужны лишние провода — вполне жизнеспособный вариант.

ASUS PCE-AC88

А вот узнать какой SoC находится в PCE-AC88 к сожалению, не удастся. Аналогично экрану на обратной стороне, вся схемотехника под радиатором тоже закрыта. И, судя по всему, экраны пропаяны насквозь друг к другу, а значит можно говорить уже о действительной защите от электромагнитных помех. Если смотреть на заявленные характеристики, а именно поддержке MU-MIMO 4x4 и 1024-QAM, это решение явно более новое, чем BCM4360, использованный в предшественнике.

ASUS PCE-AC88

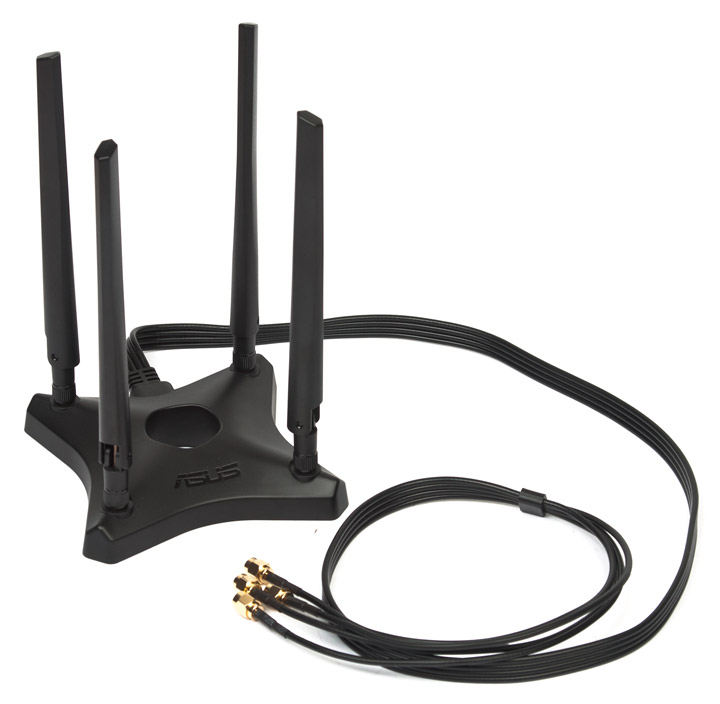

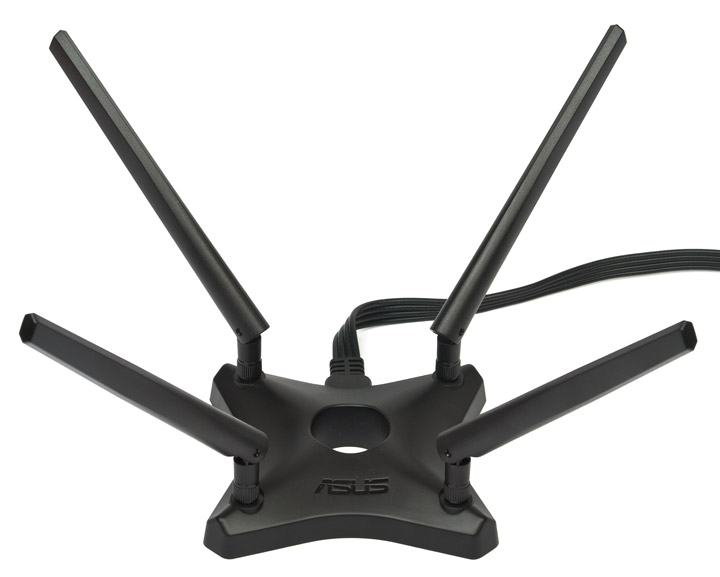

Удлинительный модуль для антенн получил на один разъём больше, логично изменив свою форму на квадрат. Поверхность всё так же матовая.

ASUS PCE-AC88ASUS PCE-AC88

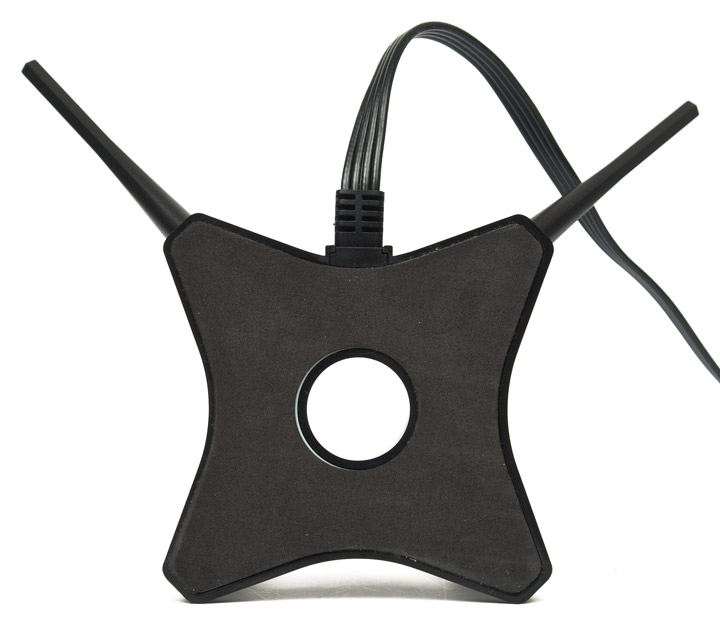

Подставка очень прочно примагничивается к металлическим поверхностям, а её дно покрыто мягким материалом, дабы эти поверхности не повредить.

ASUS PCE-AC88
