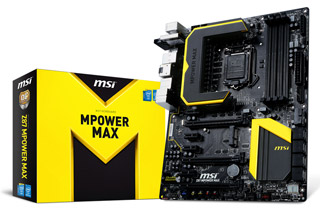

Обзор и тестирование материнской платы MSI Z87 MPOWER MAX

Разгонный потенциал

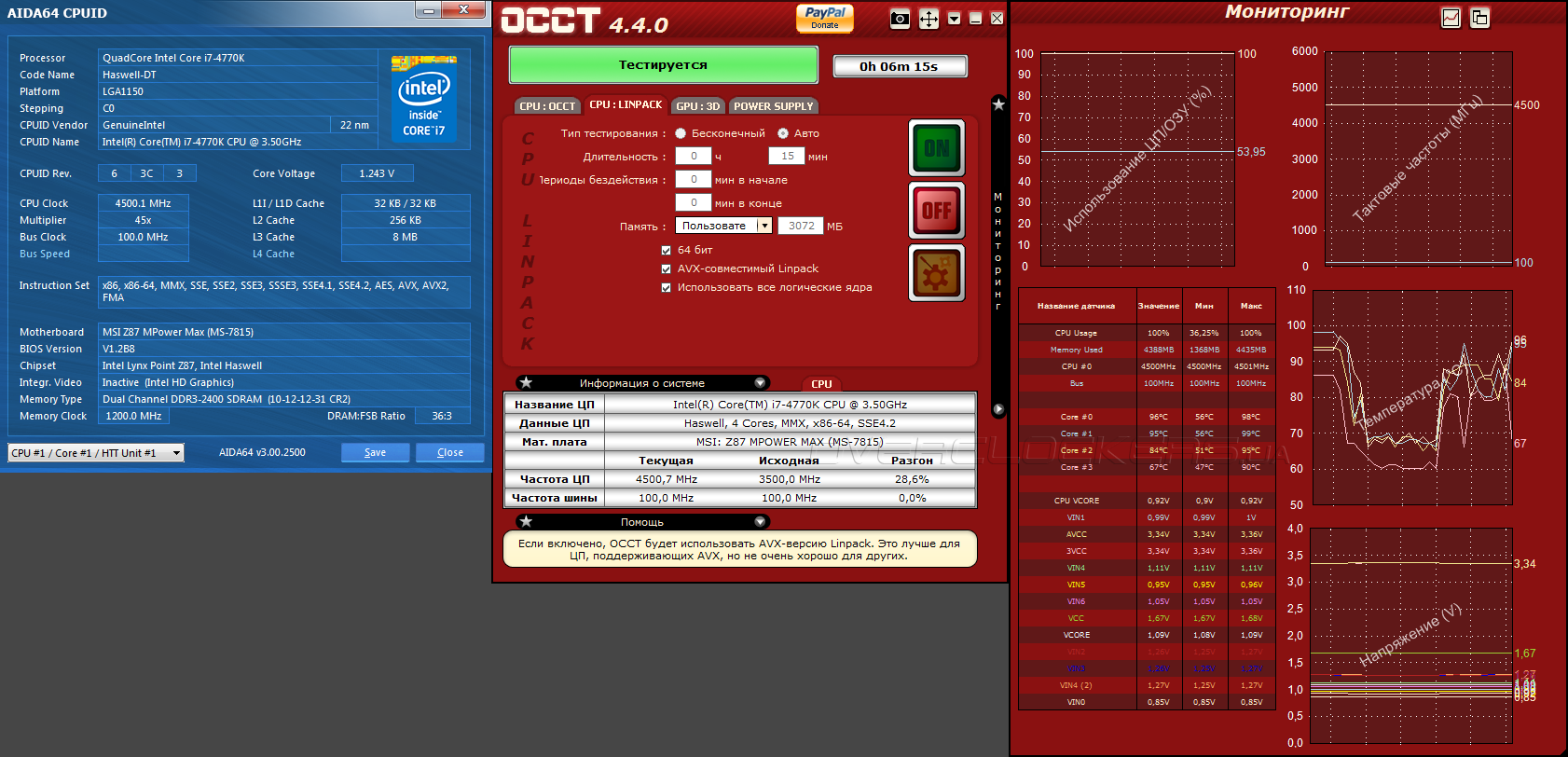

Приступая к исследованию запаса прочности MSI Z87 MPOWER MAX мы ожидали хороших результатов разгона, и новинка полностью оправдала возложенные на неё надежды. Тестовый Intel Core i7-4770K без труда заработал на частоте 4500 МГц при напряжении на вычислительных ядрах 1,245 В. При этом Uncore-часть функционировала на 4300 МГц с напряжением 1,17 В, а модули ОЗУ работали в режиме 2400 МГц с задержками 10-12-12-31-1Т, что соответствует профилю Х.М.Р.

Разгон MSI Z87 MPOWER MAX


Благодаря появлению режима Offset для управления напряжением центрального процессора, новинка обеспечила полную работоспособность технологий энергосбережения в разгоне. Чувствуется, что системная плата не сдерживала разгонный потенциал нашего Core i7-4770K, которому не хватило эффективности воздушной системы охлаждения, поскольку во время тестов температура достигала критических значений.

Прежде чем приступить к оценке потенциала увеличения BCLK новинки заметим, что нашим мечтам о разгоне младших Haswell путем поднятия базовой часты, похоже, не суждено сбыться, так как данная возможность доступна лишь процессорам из серии «К». А жаль, поскольку MSI Z87 MPOWER MAX обеспечила стабильную работу при совершенно фантастическом значении BCLK в 188 МГц!

Разгон MSI Z87 MPOWER MAX


Напоследок были проверены возможности героини сегодняшнего обзора по автоматическому разгону и для этого мы воспользовались функций OC Genie. После её включения частота процессора составила 4200 МГц, а для модулей памяти был активирован профиль Х.М.Р.

Разгон MSI Z87 MPOWER MAX


Тестовый стенд

Оценка продуктивности и разгонного потенциала MSI Z87 MPOWER MAX проводились при использовании таких компонентов:
  • процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
  • кулер: Thermalright Silver Arrow (2 вентилятора 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
  • драйвер видеокарты: AMD Catalyst 13.5.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. В тестах производительности новинка сравнивалась с материнскими платами для платформы LGA1150 — ASUS Sabertooth Z87 (UEFI 3009 от 24.05.2013) и Gigabyte GA-Z87X-OC (UEFI F5b от 20.05.2013). Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T, а технология Intel Turbo Boost и процессорные функции энергосбережения функционировали в штатном режиме.

Каждый из тестов повторялся по три раза, по результатам которых рассчитывался средний результат. Перечень тестовых приложений следующий:
  • AIDA64 2.80.2300 (Cache & Memory benchmark);
  • Futuremark PCMark 7(v1.4.0);
  • Futuremark 3DMark 11(v1.0.3);
  • Batman: Arkham City;
  • Hitman: Absolution
  • F1 2012.

Результаты тестирования

Тестирование MSI Z87 MPOWER MAX

Тестирование MSI Z87 MPOWER MAX

Тестирование MSI Z87 MPOWER MAX

Тестирование MSI Z87 MPOWER MAX

В синтетическом Cache & Memory benchmark новинка делит первое место с моделью ASUS, тогда как материнская плата Gigabyte немного отстает от обеих участниц, за исключением теста латентности, где GA-Z87X-OC лишь чуть-чуть уступает Z87 MPOWER MAX.

Тестирование MSI Z87 MPOWER MAX

Тестирование MSI Z87 MPOWER MAX

Тестирование MSI Z87 MPOWER MAX

Тестирование MSI Z87 MPOWER MAX

Тестирование MSI Z87 MPOWER MAX

В специализированном тестовом пакете Futuremark PCMark 7 героиня сегодняшнего обзора одерживает победу в общем зачете, которая обусловлена лучшими результатами в половине сценариев.

Тестирование MSI Z87 MPOWER MAX

Тестирование MSI Z87 MPOWER MAX

Тестирование MSI Z87 MPOWER MAX

Тестирование MSI Z87 MPOWER MAX

Графический бенчмарк Futuremark 3DMark 11 не слишком высоко оценивает игровую производительность новинки, в результате чего Z87 MPOWER MAX уступает лидеру — материнской плате ASUS.

Тестирование MSI Z87 MPOWER MAX

Тестирование MSI Z87 MPOWER MAX

Тестирование MSI Z87 MPOWER MAX

В двух из трех игровых дисциплинах новинка опережает соперниц, исключение составил шутер Batman: Arkham City, в котором продукт MSI проиграл борьбу с конкурентами.


Энергопотребление

Для измерения энергопотребления тестовых стендов применялся прибор Basetech Cost Control 3000, с помощью которого мы оценивали пиковое значение потребляемой мощности при прохождении стресс-теста LinX, а также среднее энергопотребление тестовых стендов во время простоя системы.

Энергопотребление MSI Z87 MPOWER MAX

В нагрузке MSI Z87 MPOWER MAX оказалась самой прожорливой из протестированных системных плат, тогда как во время бездействия новинка уступила лишь ASUS Sabertooth Z87, которая продемонстрировала образцовую энергоэффективность.


Выводы

Сегодняшнее знакомство с MSI Z87 MPOWER MAX оставило самые позитивные впечатления. Материнская плата запомнилась хорошей функциональностью, продуманным дизайном, а также качественной и стабильной прошивкой. На этом фоне, реализовать весь заложенный в новинку запас прочности при использовании воздушного охлаждения CPU нам, увы, не удалось, тогда как, с разгоном тестового Core i7-4770К героиня сегодняшнего обзора справилась без малейшего труда. Что касается качества, то в надежности MSI Z87 MPOWER MAX нет ни малейших сомнений, так что своего владельца эта плата наградит длительной и бесперебойной работой в любом режиме эксплуатации. Этому способствуют и мощный узел электропитания, и эффективная система охлаждения. А еще, потенциальный покупатель, наверняка, оценит богатый набор аксессуаров и отличное комплектное ПО. Одним словом, новинка способна заинтересовать продвинутых пользователей и любителей разгона, которых вряд ли остановит немалая стоимость материнской платы в украинских онлайн-магазинах, составляющая на момент написания обзора не менее 290 долларов США.

MSI Z87 MPOWER MAX Выбор редакции: лучший продукт



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASUS — материнская плата ASUS Sabertooth Z87 и видеокарта HD7950-DC2T-3GD5;
  • G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
  • MSI — системная плата MSI Z87 MPower Max;
  • MTI — системная плата Gigabyte GA-Z87X-OC;
  • Intel — накопитель Intel SSD 320 Series 300GB, процессор Intel Core i7-4770K;
  • Syntex — блок питания Seasonic X-650;
  • Thermalright — кулер Thermalright Silver Arrow.
