Обзор и тестирование материнской платы MSI Z87 MPOWER MAX

UEFI Setup

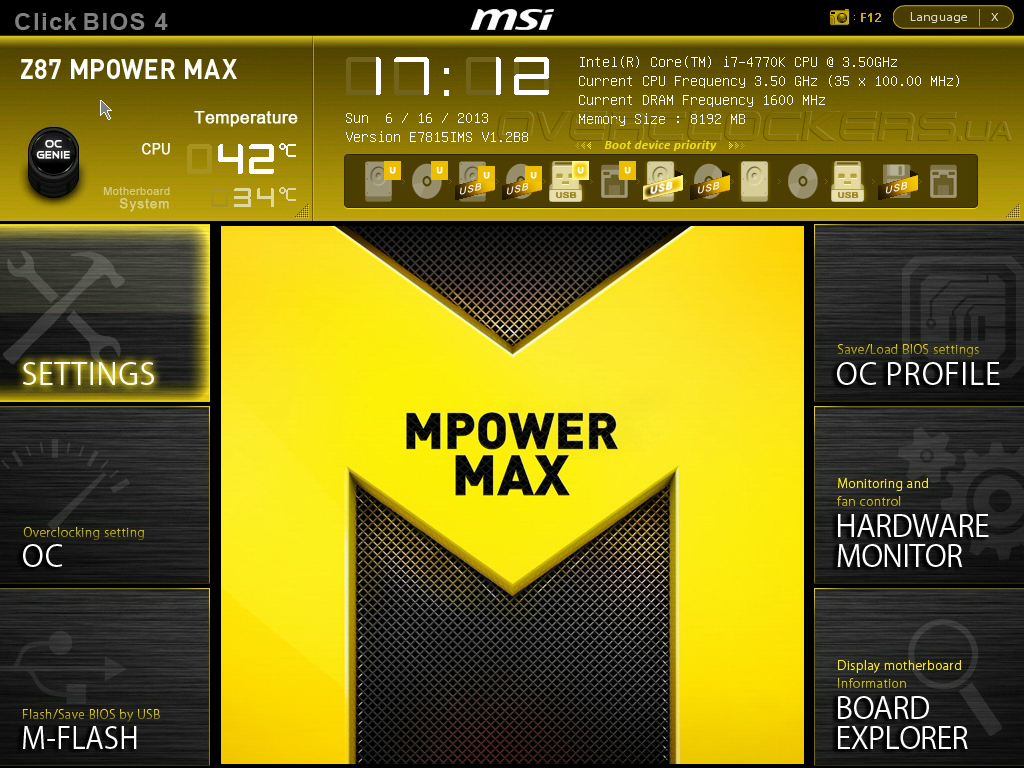

Прошивка MSI Z87 MPOWER MAX базируется на управляющем микрокоде AMI. Меню настройки имеет оригинальный графический интерфейс ClickBIOS 4, который по сравнению с версиями, используемых в продуктах предыдущего поколения, получил ряд новых возможностей. При этом, сама концепция осталась неизменной, в верхней части меню пользователю всегда доступна информация о текущем режиме работы системной платы, версии прошивки, а также есть возможность выбора загрузочных устройств.

UEFI Setup MSI Z87 MPOWER MAX

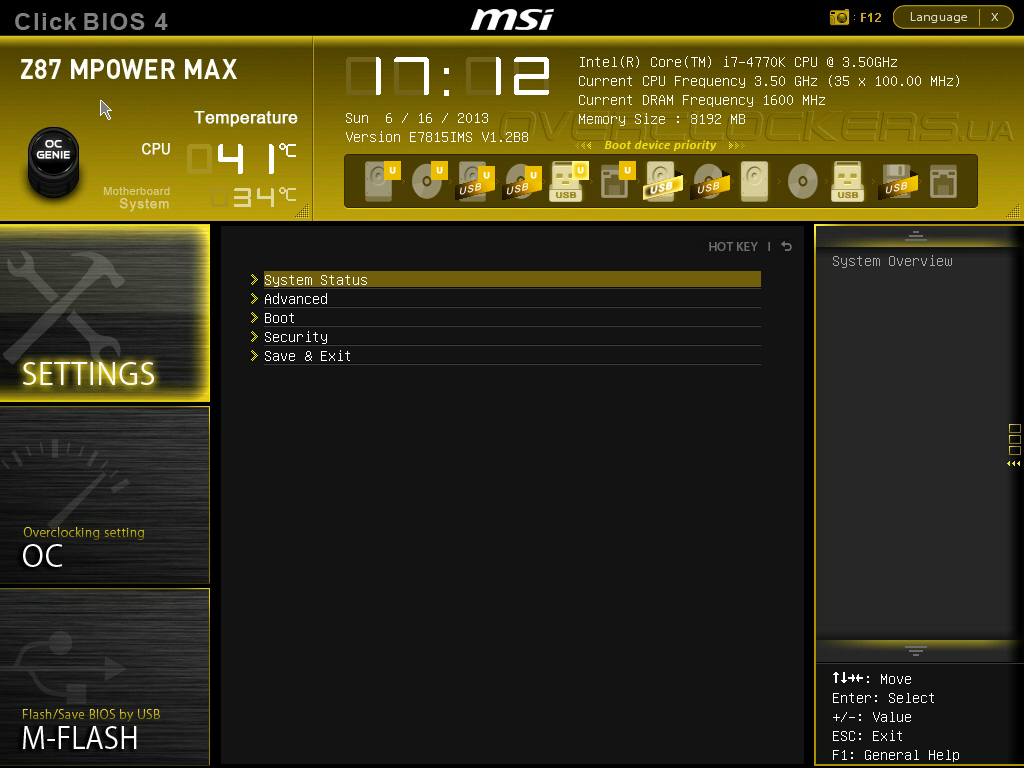

Заметным нововведением интерфейса стала кнопка OC Genie включающая автоматический разгон, а для опытных пользователей, предпочитающих самостоятельно выполнять конфигурацию, прошивка дает все необходимые инструменты. В разделе Setting сосредоточены базовые настройки системной платы.

UEFI Setup MSI Z87 MPOWER MAX

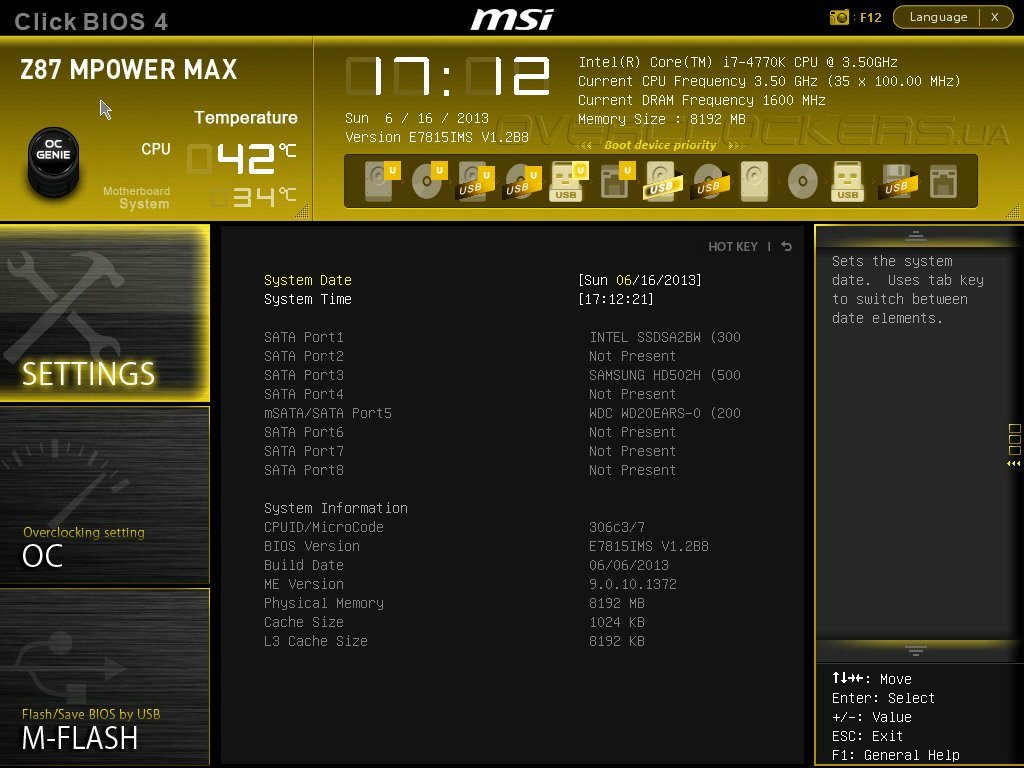

Вкладка System Status отвечает за установку даты и времени, выбор языка отображения меню, а также вывод информации о параметрах прошивки и конфигурации дисковой подсистемы.

UEFI Setup MSI Z87 MPOWER MAX

В функции подменю Advanced входит управление системной логикой и дополнительными контроллерами материнской платы.

UEFI Setup MSI Z87 MPOWER MAX

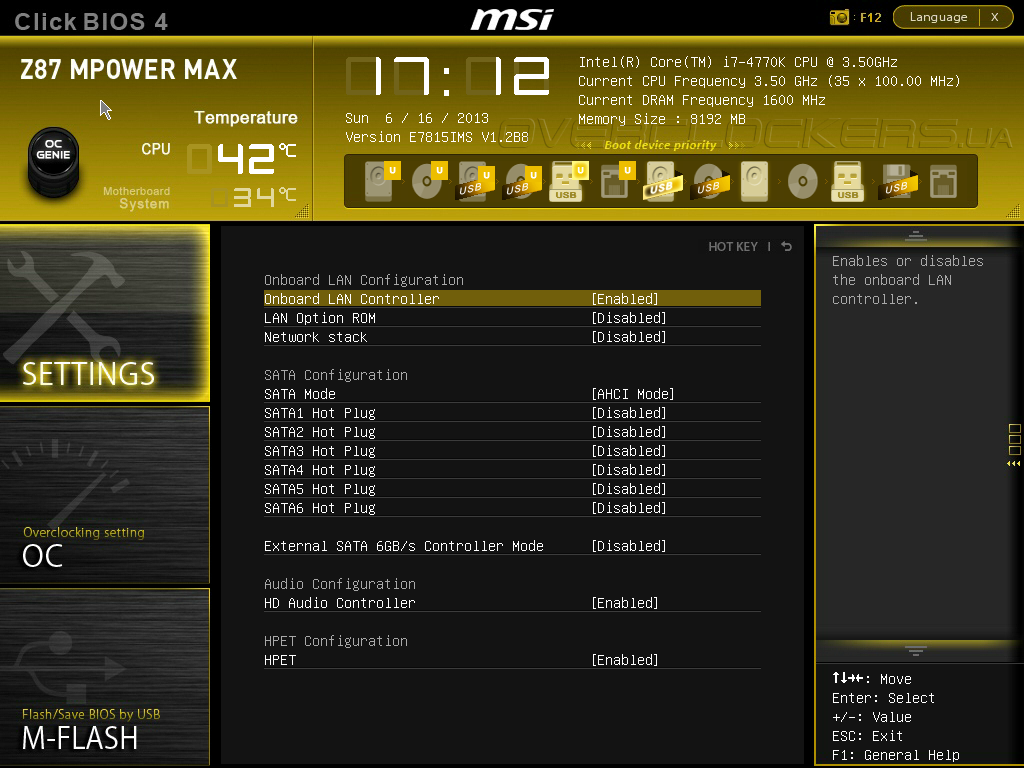

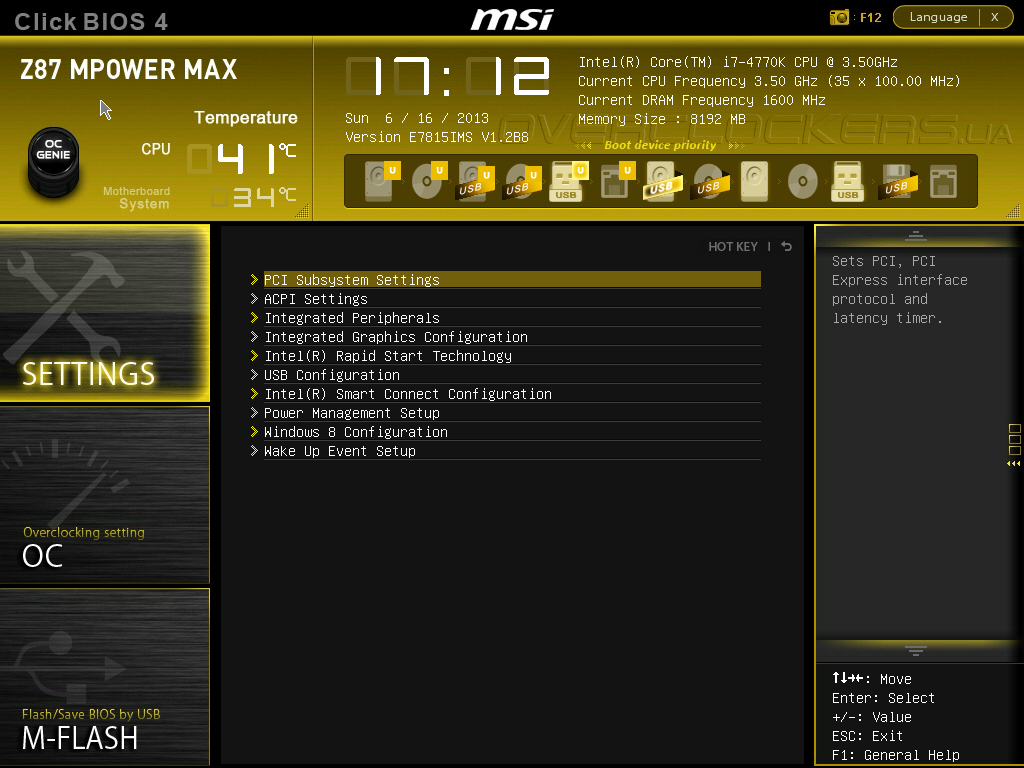

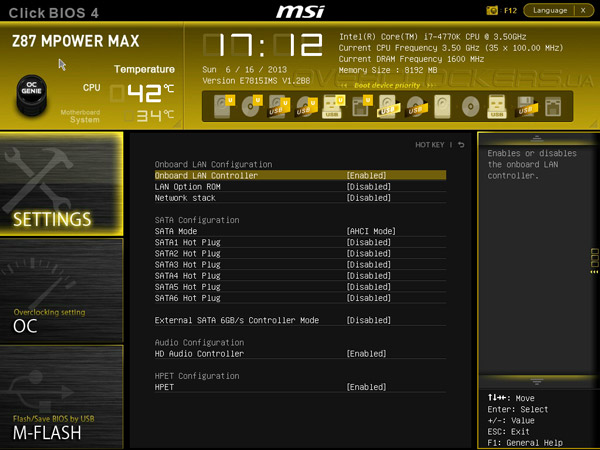

Вкладка PCI Subsystem Settings отвечает за режим работы слотов PCI Express, а в подменю Integrated Peripherals задаются параметры дисковой, звуковой и сетевой подсистем.

UEFI Setup MSI Z87 MPOWER MAX

UEFI Setup MSI Z87 MPOWER MAX

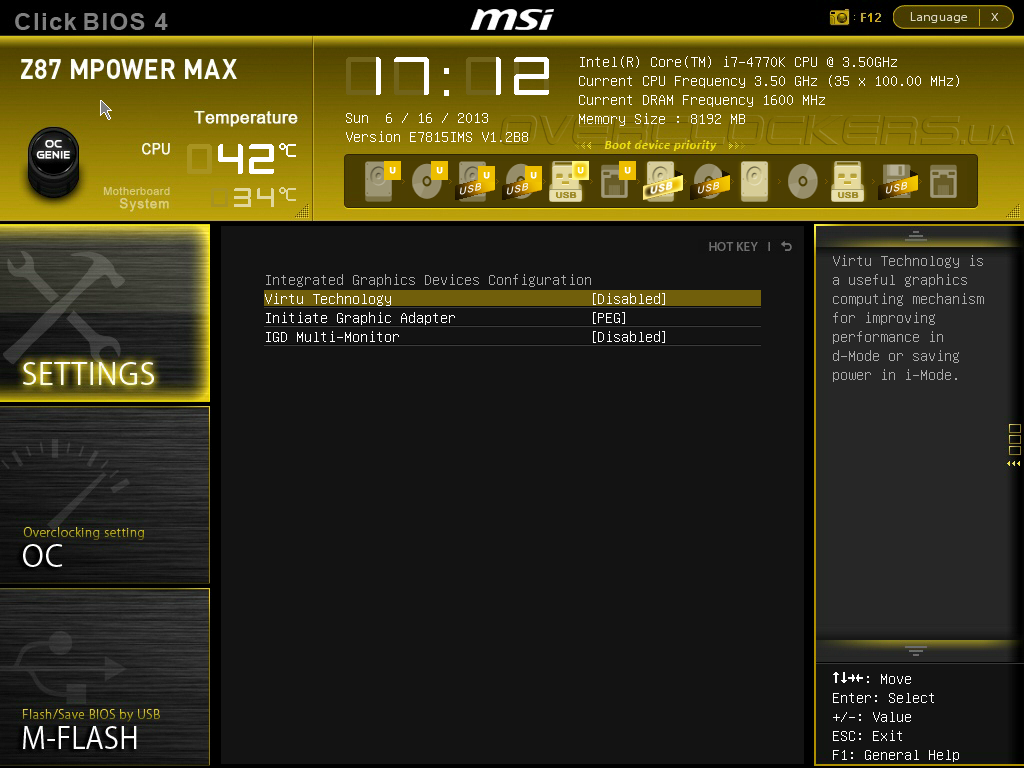

Настройки интегрированной в процессор графики находятся в разделе Integrated Graphics Configuration. Здесь же включается технология Virtu MVP, объединяющая ресурсы встроенной и дискретной видеокарт.

UEFI Setup MSI Z87 MPOWER MAX

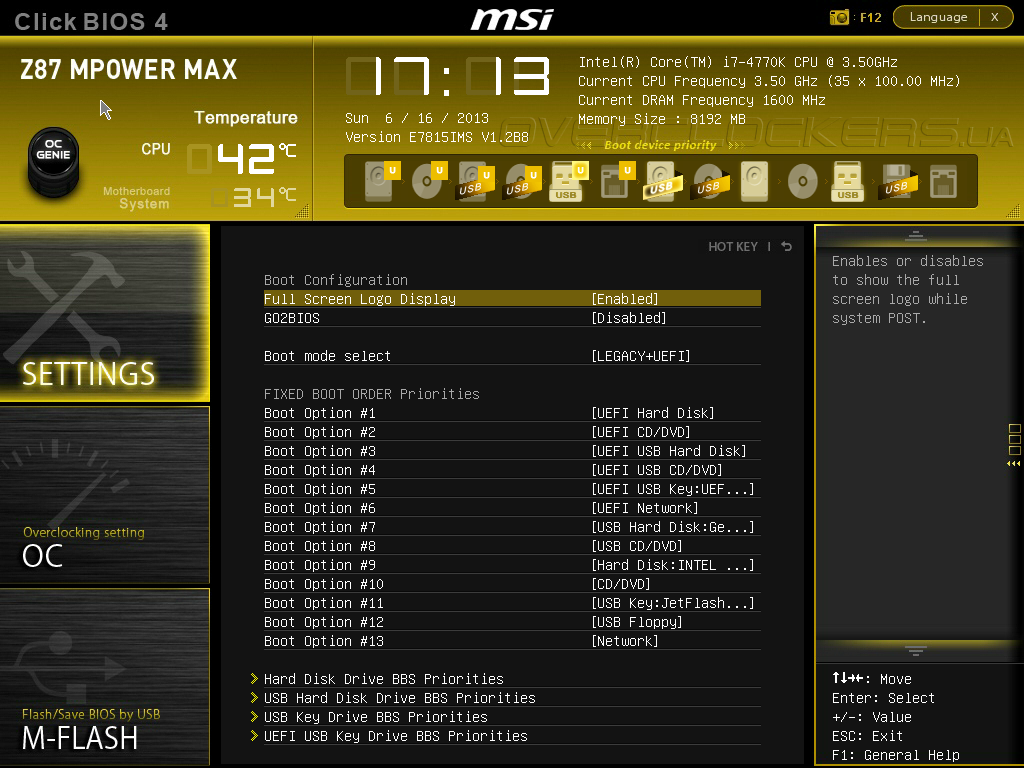

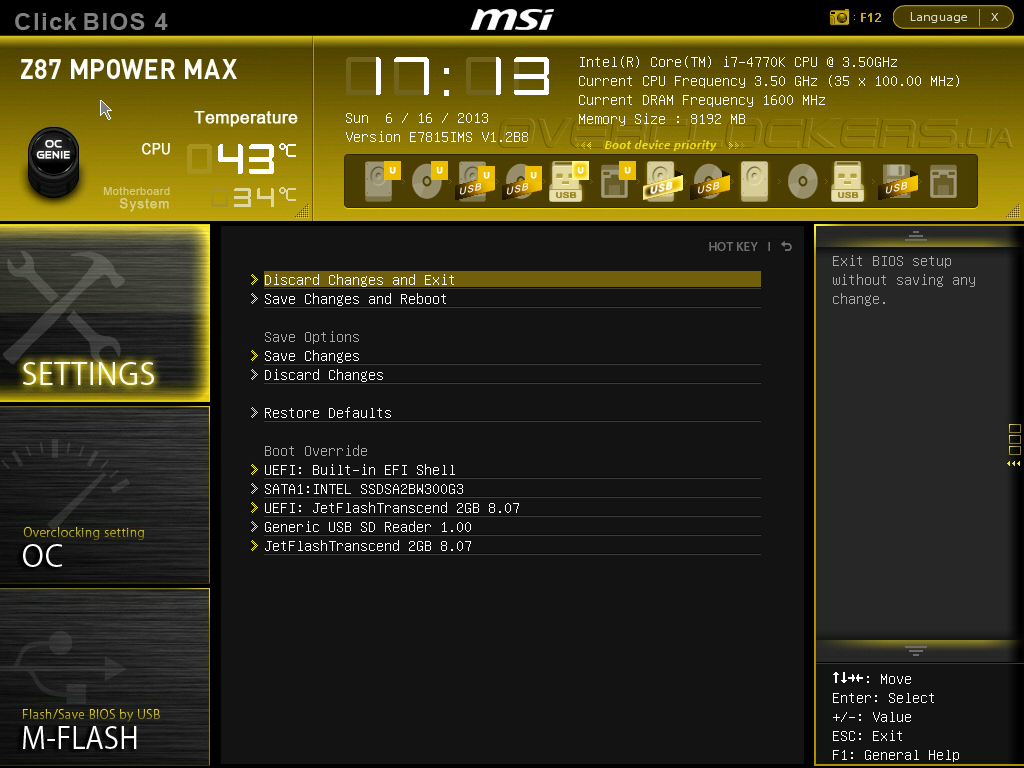

Опции процесса загрузки сосредоточены во вкладке Boot, а в меню Save&Exit, как следует из названия, можно принять изменения или загрузить настройки по умолчанию.

UEFI Setup MSI Z87 MPOWER MAX

UEFI Setup MSI Z87 MPOWER MAX

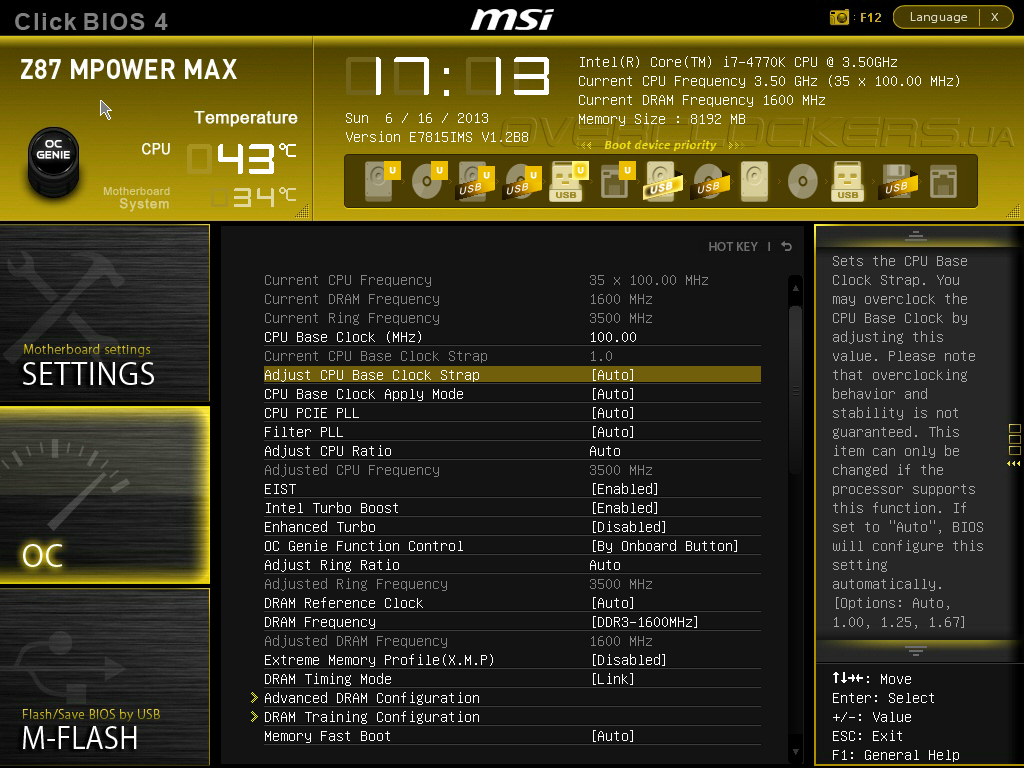

Все настройки, связанные с разгоном, находятся в разделе Overclocking Settings. Именно здесь пользователи могут изменять базовую частоту, множители вычислительных ядер и Uncore-части центрального процессора, управлять работой технологии Intel Turbo Boost, а также задавать режим работы ОЗУ.

UEFI Setup MSI Z87 MPOWER MAX

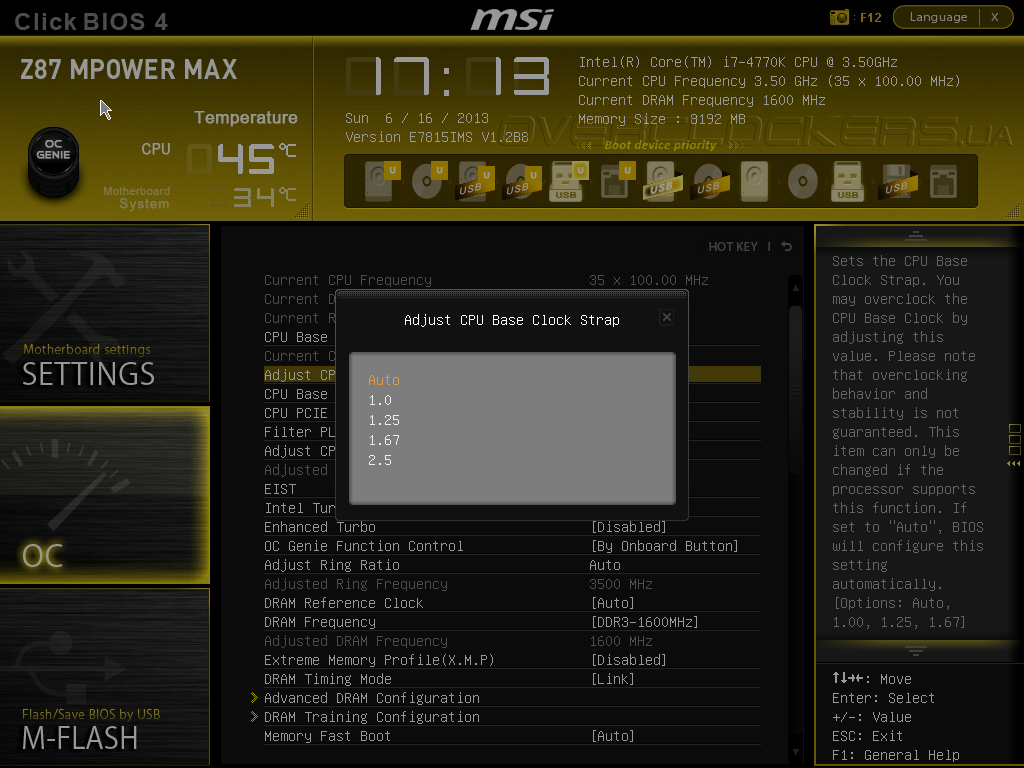

Системная плата позволяет увеличить BCLK со штатных 100 МГц до 125 МГц, 167 МГЦ и даже 250 МГц, однако, для этого потребуется процессор модификации «К», тогда как для обычных Haswell такой способ разгона, скорее всего, работать не будет.

UEFI Setup MSI Z87 MPOWER MAX

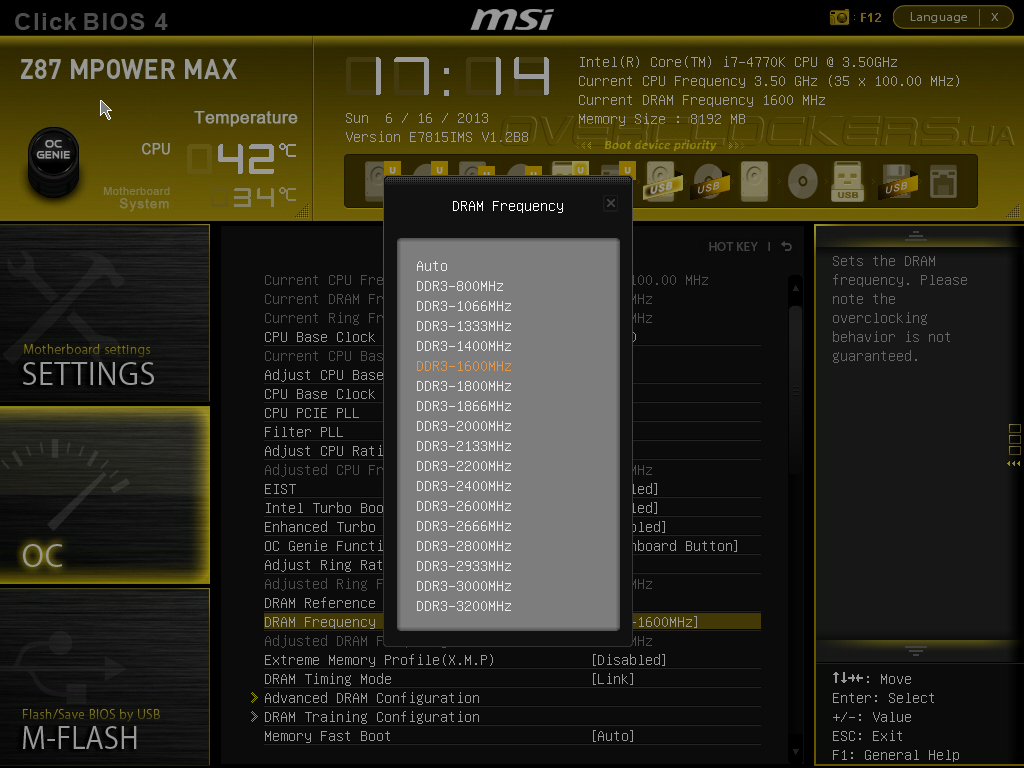

Прошивка Z87 MPOWER MAX дает возможность задать частоту ОЗУ до 3000 МГц включительно, поддерживается автоматическая установка параметров согласно профилям Х.М.Р.

UEFI Setup MSI Z87 MPOWER MAX

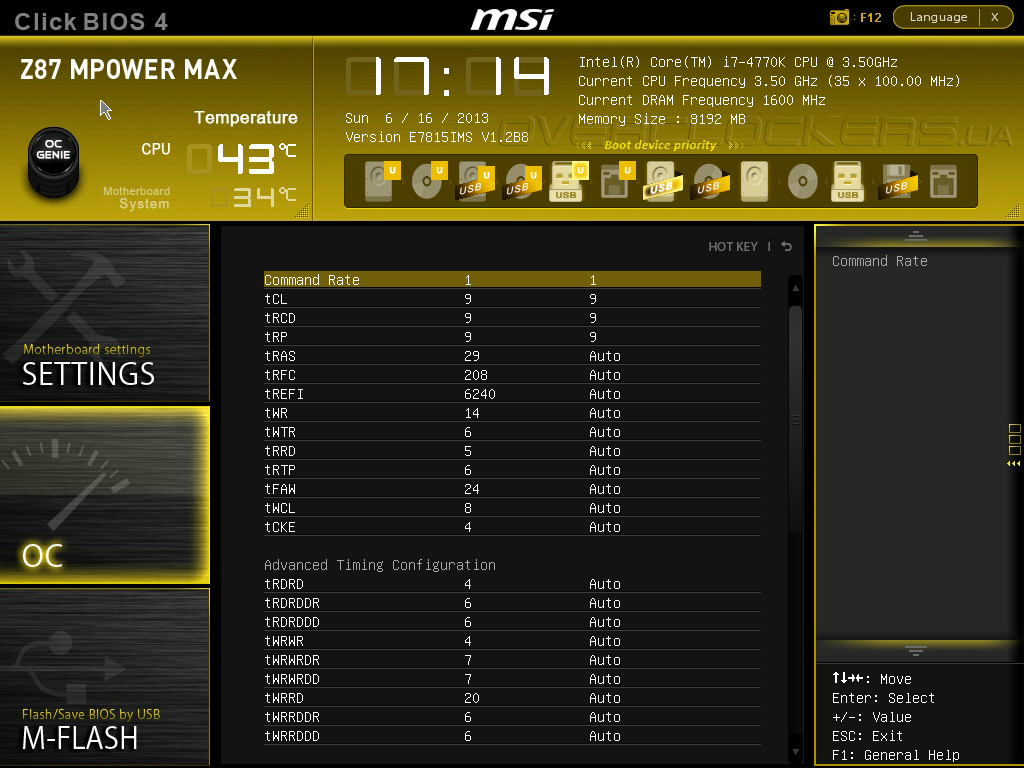

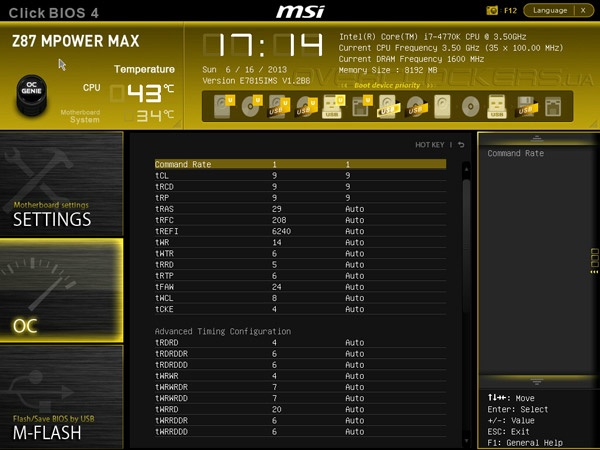

Для модулей ОЗУ во вкладке Advanced DRAM Configuration предлагается управление всеми необходимым таймингами.

UEFI Setup MSI Z87 MPOWER MAX

UEFI Setup MSI Z87 MPOWER MAX

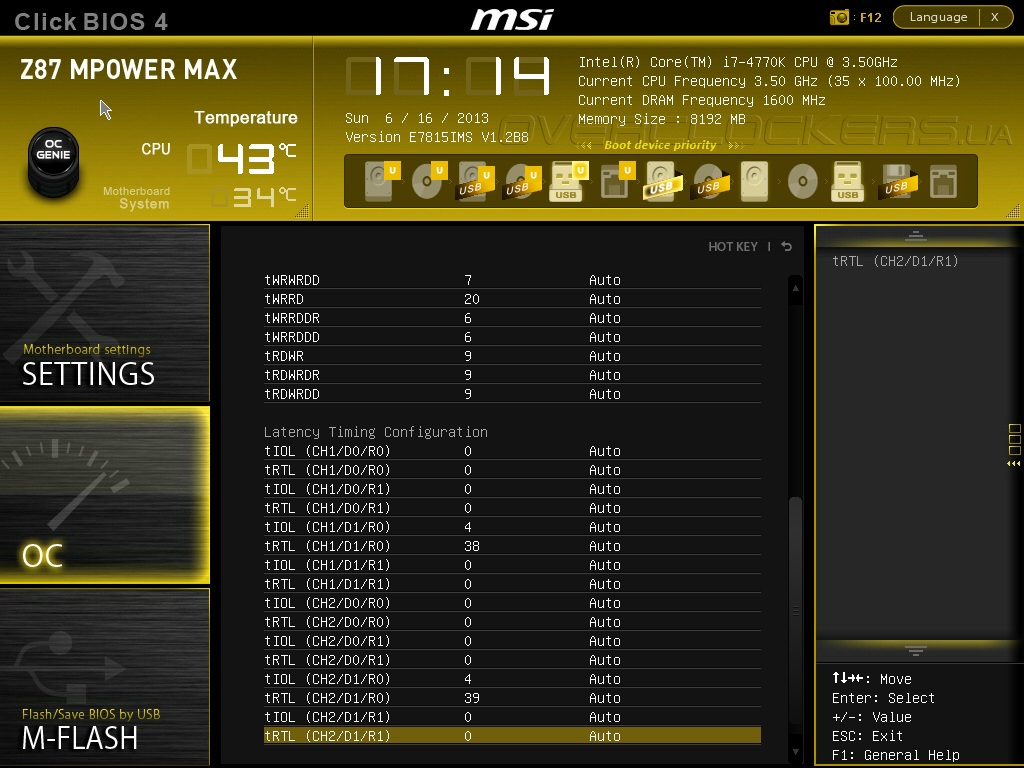

Использование функция DRAM Training Configuration позволяет в некоторых случаях улучшить разгонный потенциал оперативной памяти за счет подбора оптимальных параметров.

UEFI Setup MSI Z87 MPOWER MAX

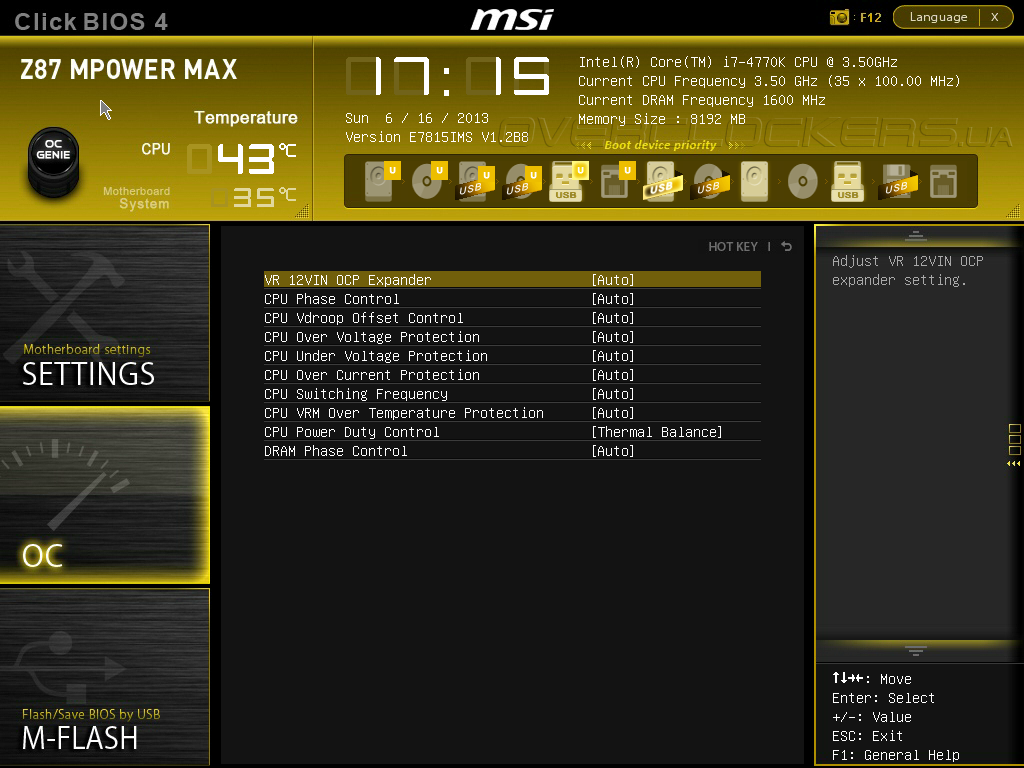

Многочисленные настройки цифровой подсистемы питания находятся во вкладке DigitALL Power, где пользователи могут управлять компенсацией падения напряжения CPU Vdroop Offset, частотой переключения и защитой от превышения тока силовых элементов VRM, и многое другое.

UEFI Setup MSI Z87 MPOWER MAX

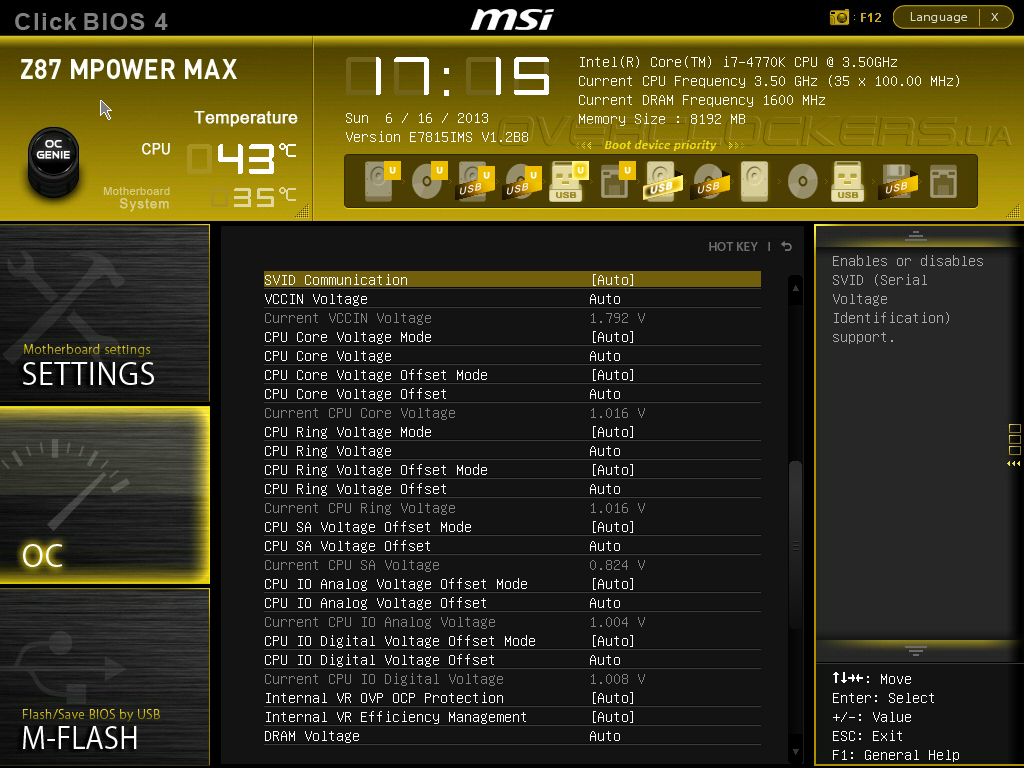

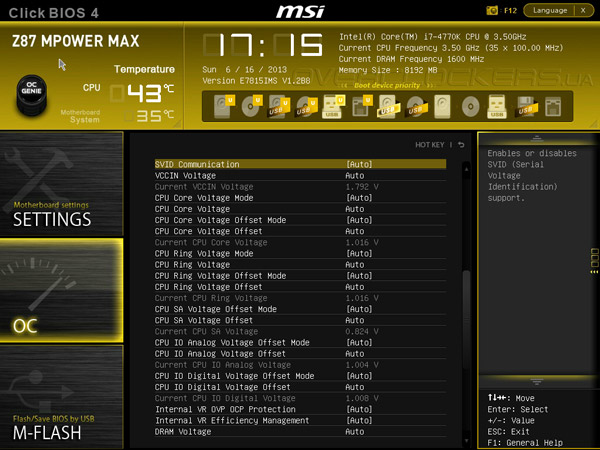

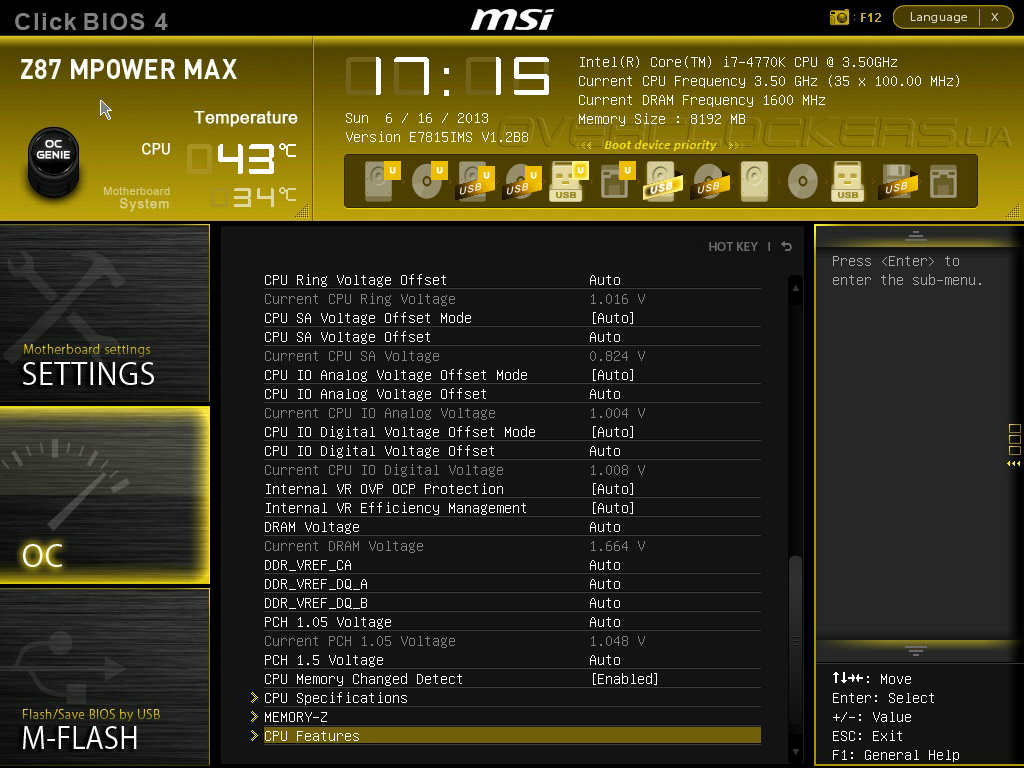

Меню настройки MSI Z87 MPOWER MAX дает богатые возможности по управлению электропитанием на всех основных узлах материнской платы, включая управление работой интегрированного в процессор регулятора напряжения.

UEFI Setup MSI Z87 MPOWER MAX

UEFI Setup MSI Z87 MPOWER MAX

Перечень напряжений, их диапазоны и шаг изменения представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
VCCIN Voltage 1,8–3,04 0,01
CPU Core Voltage 0,8–2,1 0,005
CPU Core Voltage Offset –0,99…+0,99 0,005
CPU Ring Voltage 0,8–2,1 0,005
CPU Ring Voltage Offset –0,99…+0,99 0,005
CPU SA Voltage Offset –0,99…+0,99 0,005
CPU IO Analog Voltage Offset –0,99…+0,99 0,005
CPU IO Digital Voltage Offset –0,99…+0,99 0,005
DRAM Voltage 0,3–2,445 0,015–0,075
DDR_VREF_CA 0,435–1,15 0,005
DDR_VREF_DQ_A 0,435–1,15 0,005
DDR_VREF_DQ_B 0,435–1,15 0,005
PCH 1,05 Voltage 1,05–1,68 0,01
PCH 1,5 Voltage 1,5–2,13 0,01

Наконец-то в прошивке системных плат MSI появился режим Offset, дающий возможность задавать прирост к штатному напряжению, что обеспечивает полноценную работу технологий энергосбережения при разгоне.

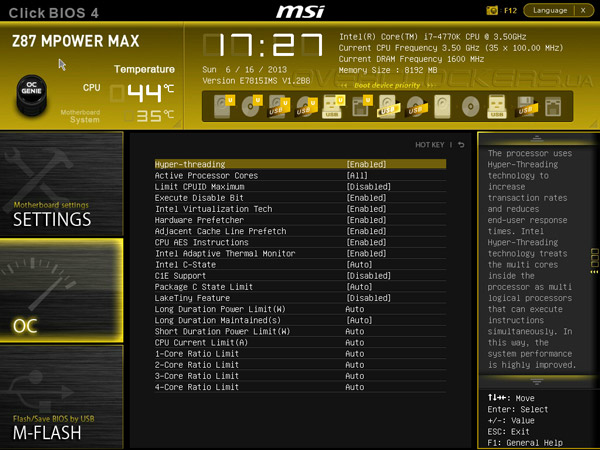

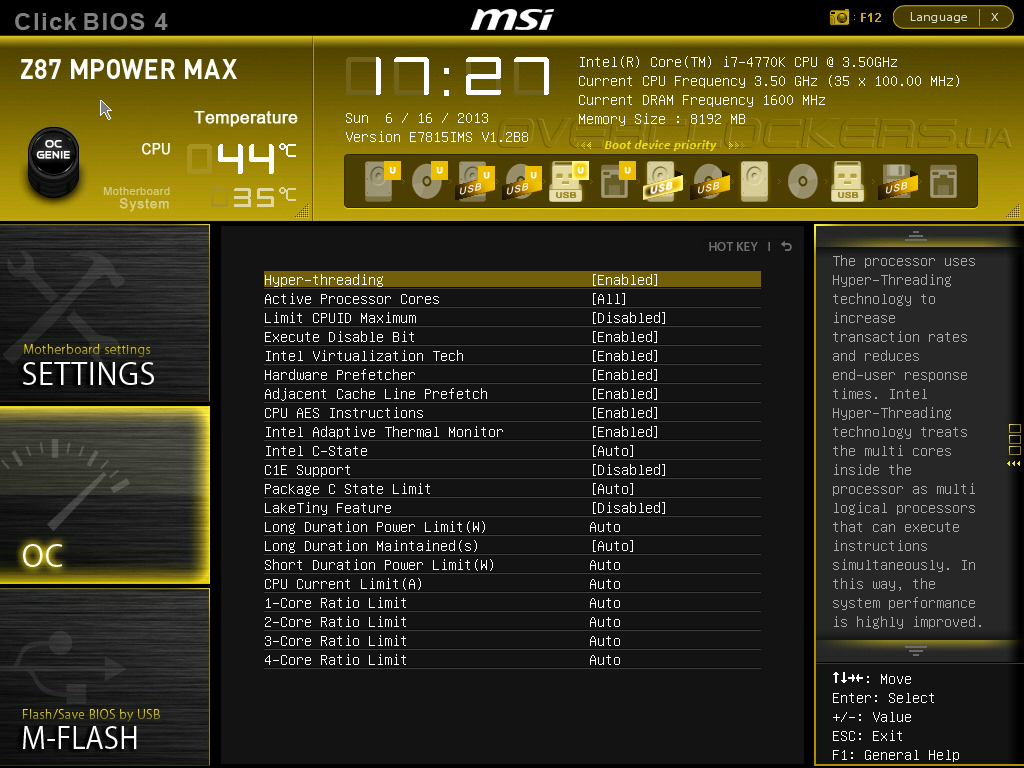

Настройки работы функции Intel Turbo Boost, функций энергосбережения и некоторых специфических опций сосредоточены в подменю CPU Features.

UEFI Setup MSI Z87 MPOWER MAX

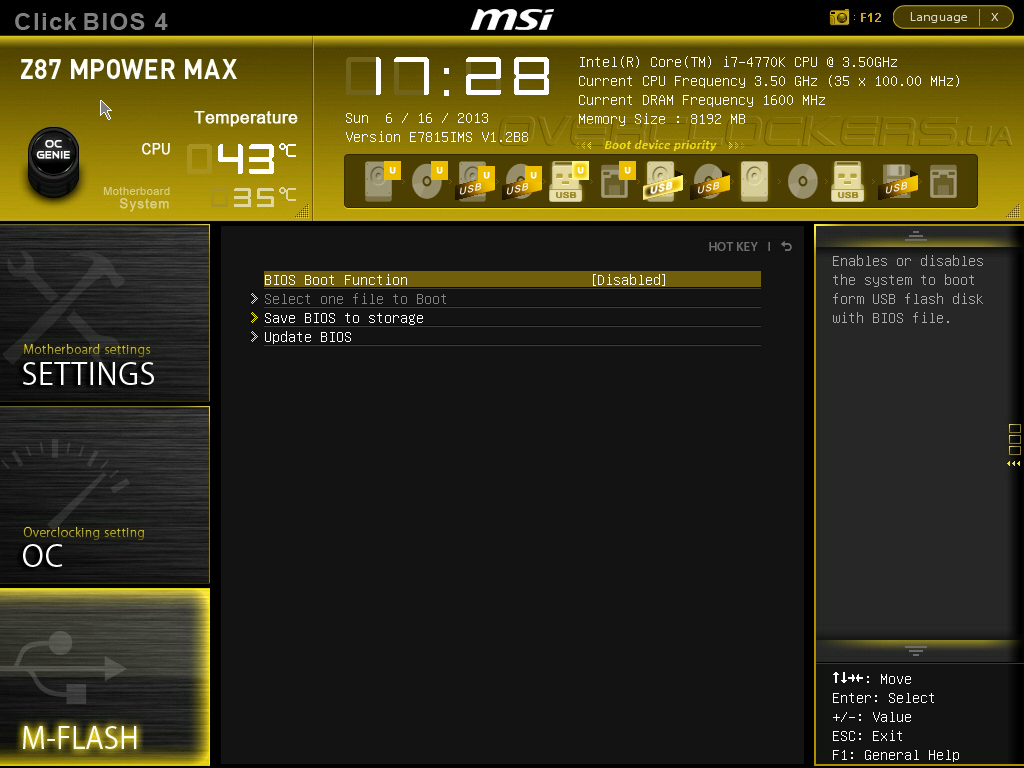

Вкладка M-Flash дает возможность обновить управляющий микрокод материнской платы. Интерфейс и возможности микропрограммы не изменились по сравнению с продуктами предыдущего поколения.

UEFI Setup MSI Z87 MPOWER MAX

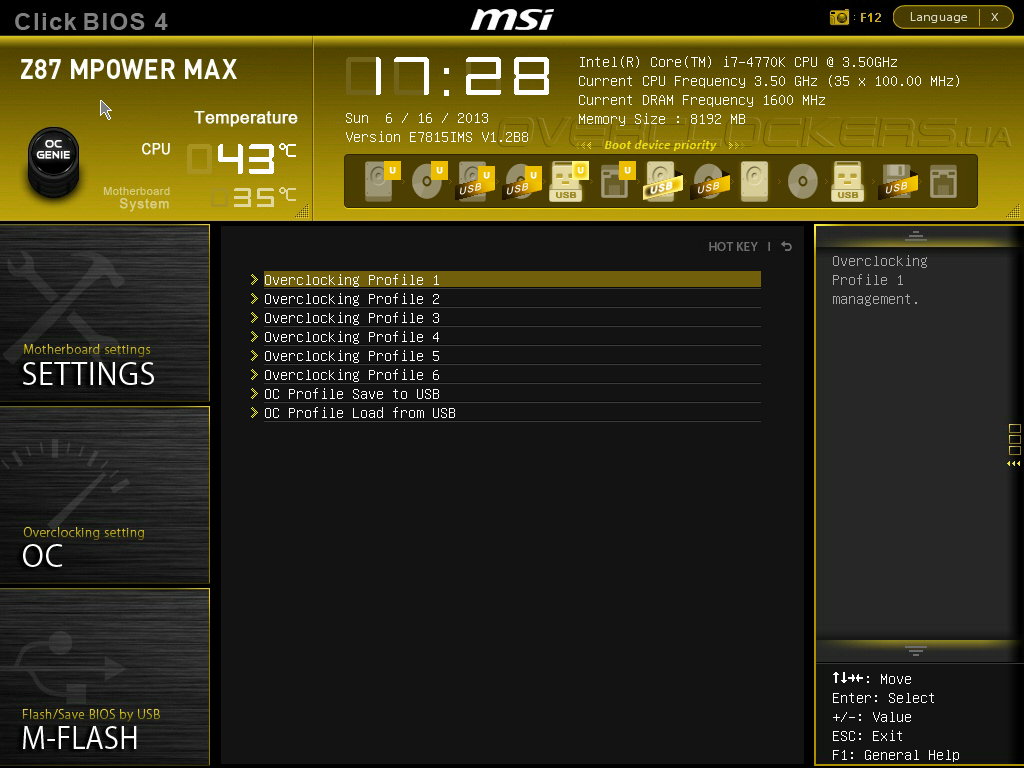

Прошивка позволяет сохранить до шести профилей с настройками, а также записать конфигурационный файл на сменный носитель.

UEFI Setup MSI Z87 MPOWER MAX

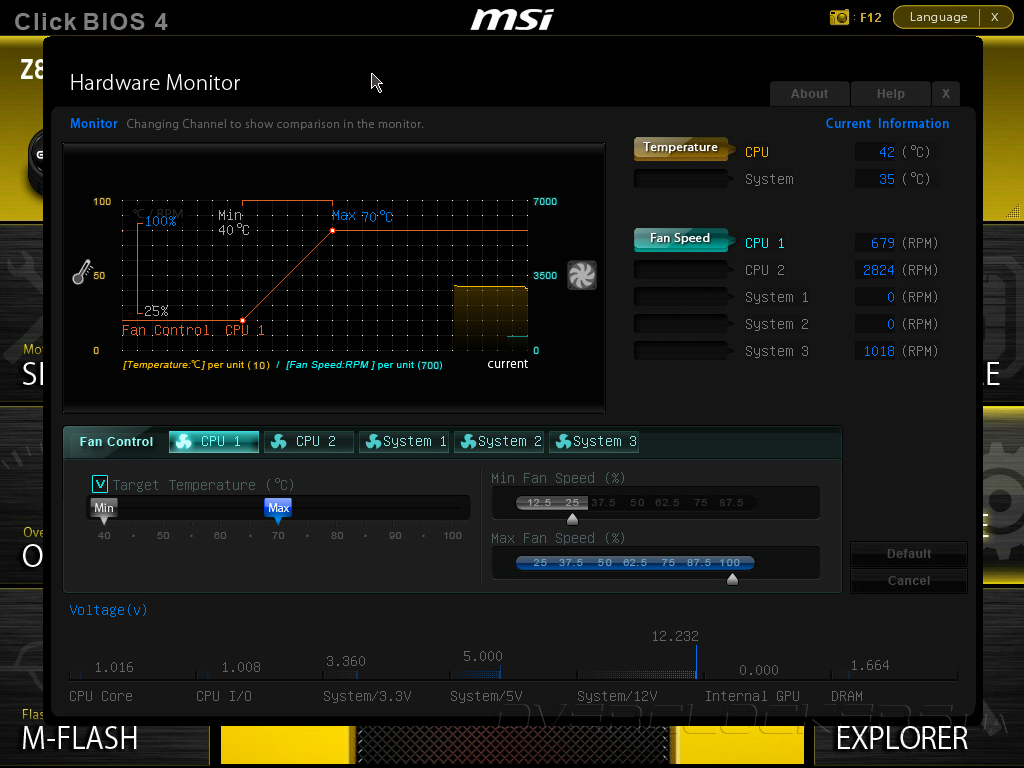

Возможности UEFI по контролю состояния системной платы и управлению вентиляторами сосредоточены в меню Hardware Monitor. Ранее, мы частенько порицали системные платы MSI за слабые функции системного мониторинга. Но теперь, с выпуском ClickBIOS 4 ситуация изменилась в лучшую сторону, раздел Hardware Monitor получил удобный и логичный интерфейс, а также приобрел гибкие возможности по настройке работы крыльчаток охладителей в зависимости от нагрева процессора и материнской платы.

UEFI Setup MSI Z87 MPOWER MAX

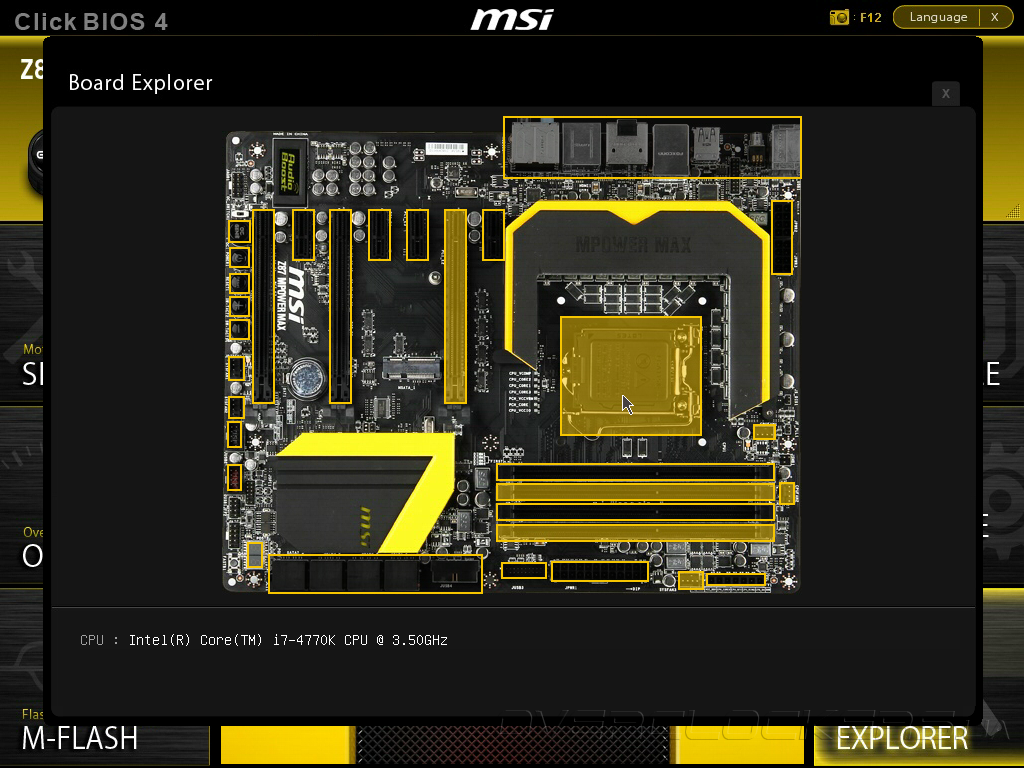

Также, в меню настройки добавилась функция Board Explorer, которая позволяет получить исчерпывающие данные о текущей конфигурации системного блока. После наведения курсора «мыши» на схематическое изображение материнской платы в нижней части окна выводится информация о модели процессора, типе и режиме работы модулей ОЗУ, количестве установленных видеокарт.

UEFI Setup MSI Z87 MPOWER MAX

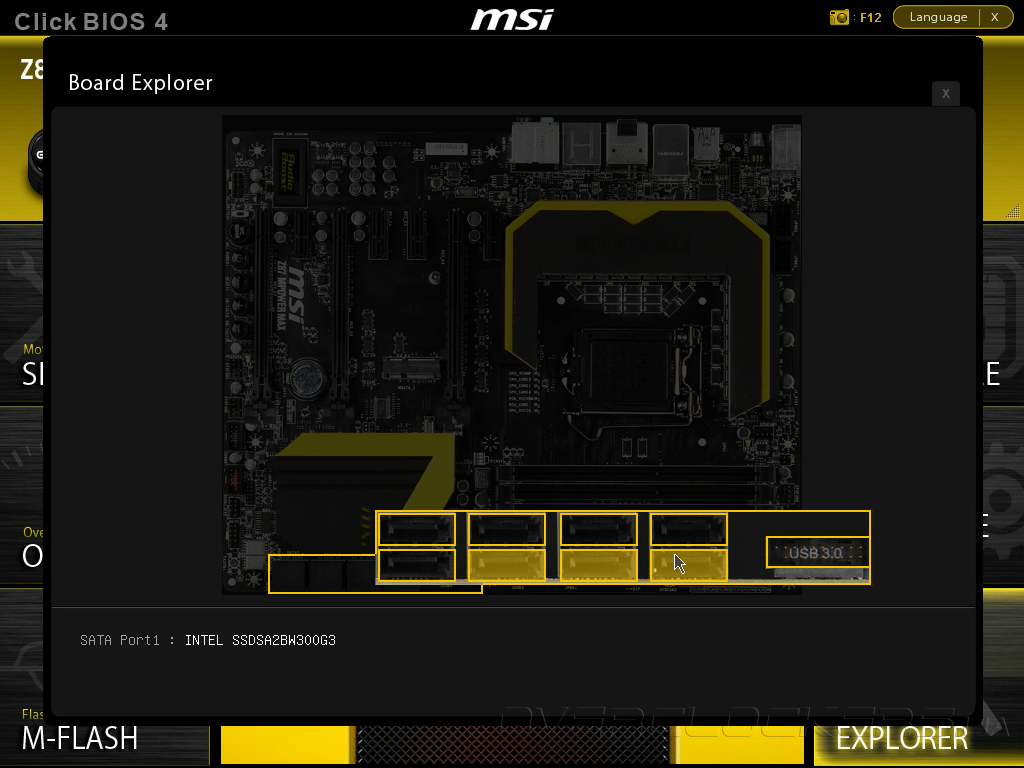

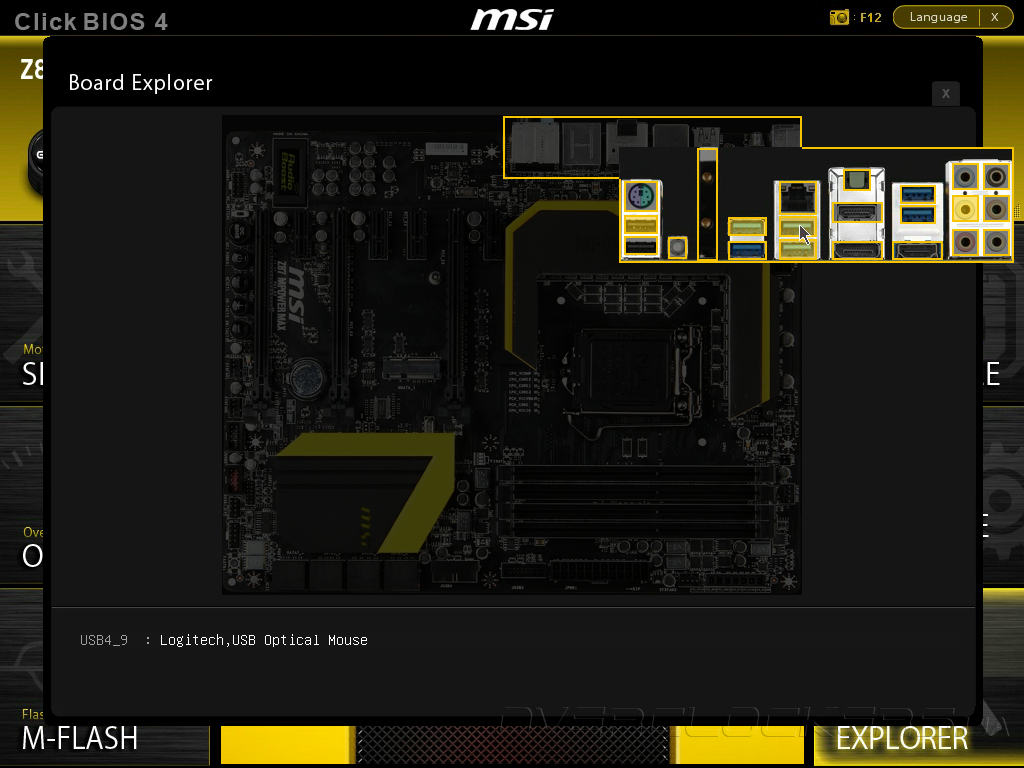

Опция Board Explorer позволяет определить конфигурацию дисковой подсистемы, а также узнать, какие из разъемов задней панели задействованы. С её помощью можно даже идентифицировать устройства, подключенные к портам USB.

UEFI Setup MSI Z87 MPOWER MAX

UEFI Setup MSI Z87 MPOWER MAX


Комплектное ПО

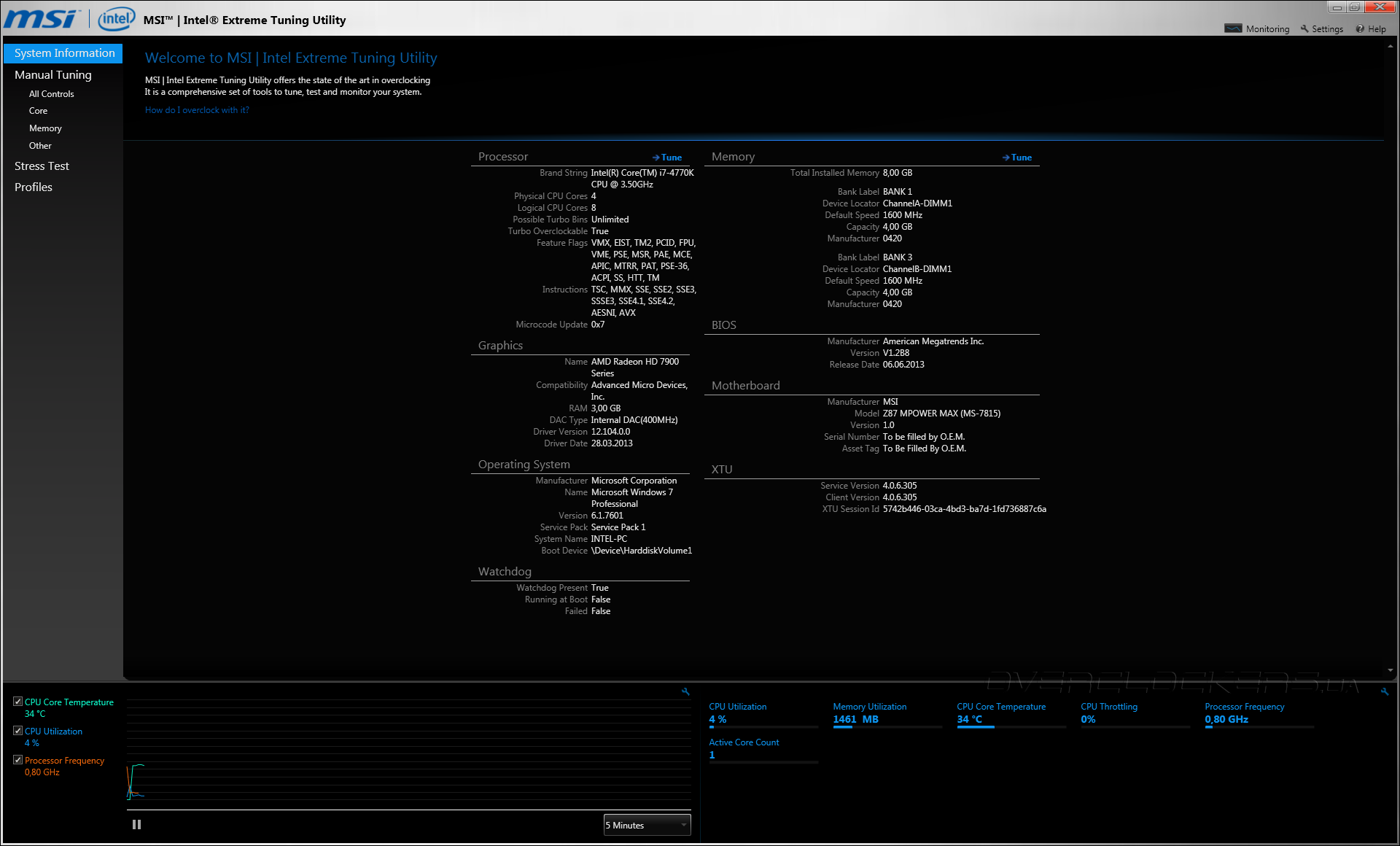

Вместе с MSI Z87 MPOWER MAX поставляется целый набор различного программного обеспечения, из которого наше внимание привлекли пара программных продуктов, предназначенных для управления и разгона материнской платы. Первый из них — Command Center — собственная разработка MSI, пришедшая на смену Control Center, тогда как вторая программа является брендированной версией Extreme Tuning Utility от компании Intel. Ранее, чипмейкер предлагал такую утилиту только в комплекте со своими системными платами, но теперь XTU доступна обладателям продуктов MSI. Эта программа имеет очень лаконичный интерфейс, зато, обладает отличной функциональностью. Вкладка System Information выдает подробную информацию об основных компонентах системного блока, а в нижней части окна отображается панель с датчиками аппаратного мониторинга.

MSI Extreme Tuning Utility

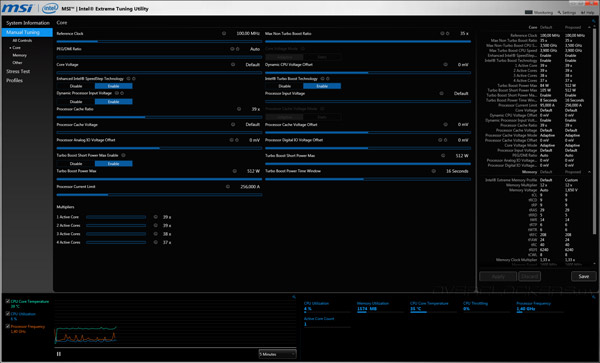

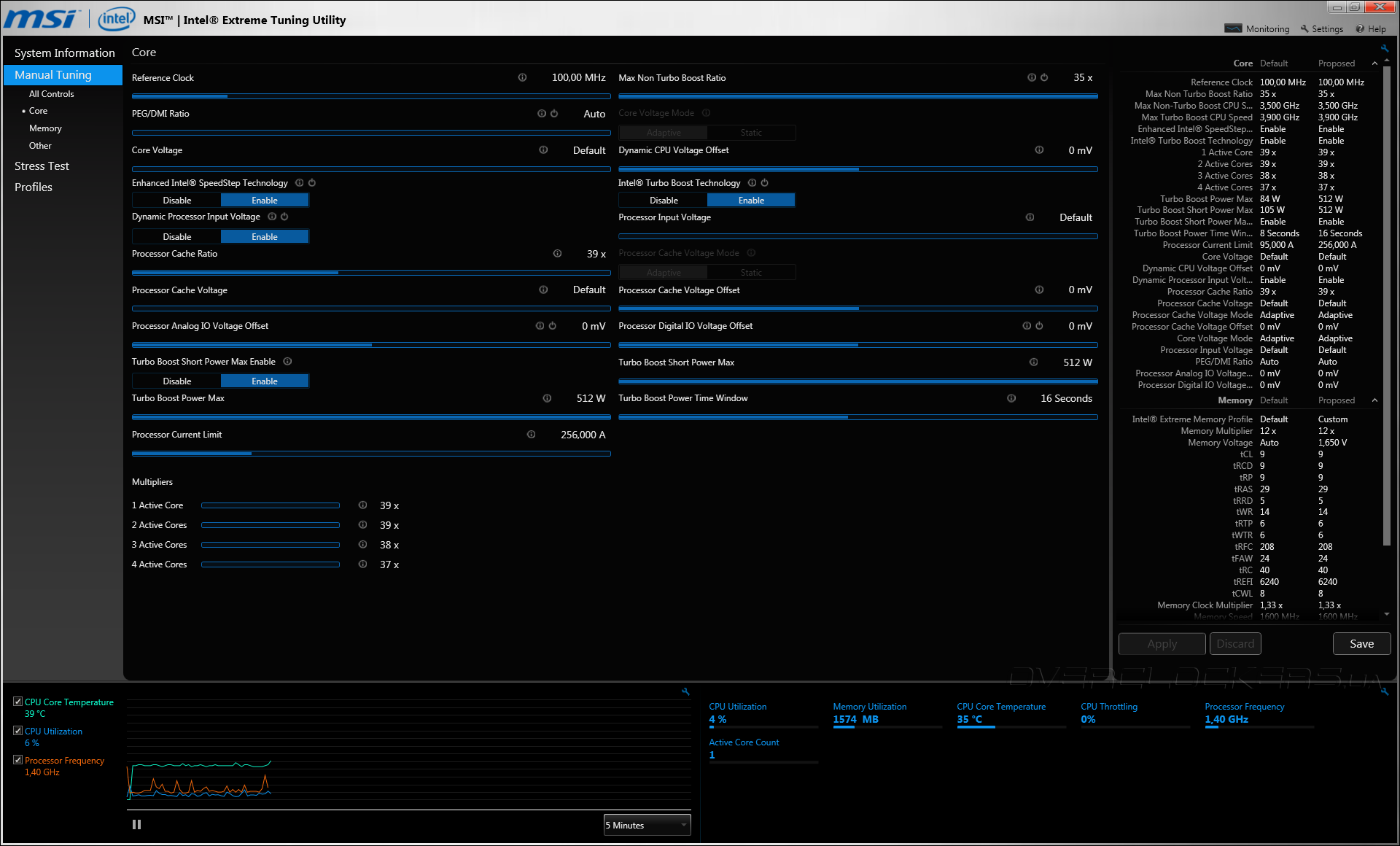

В меню Manual settings доступны все основные регулировки быстродействия, такие как базовая частота, множители вычислительных ядер и Uncore-части процессора, управление технологией Turbo Boost, а также регулировки основных напряжений.

MSI Extreme Tuning Utility

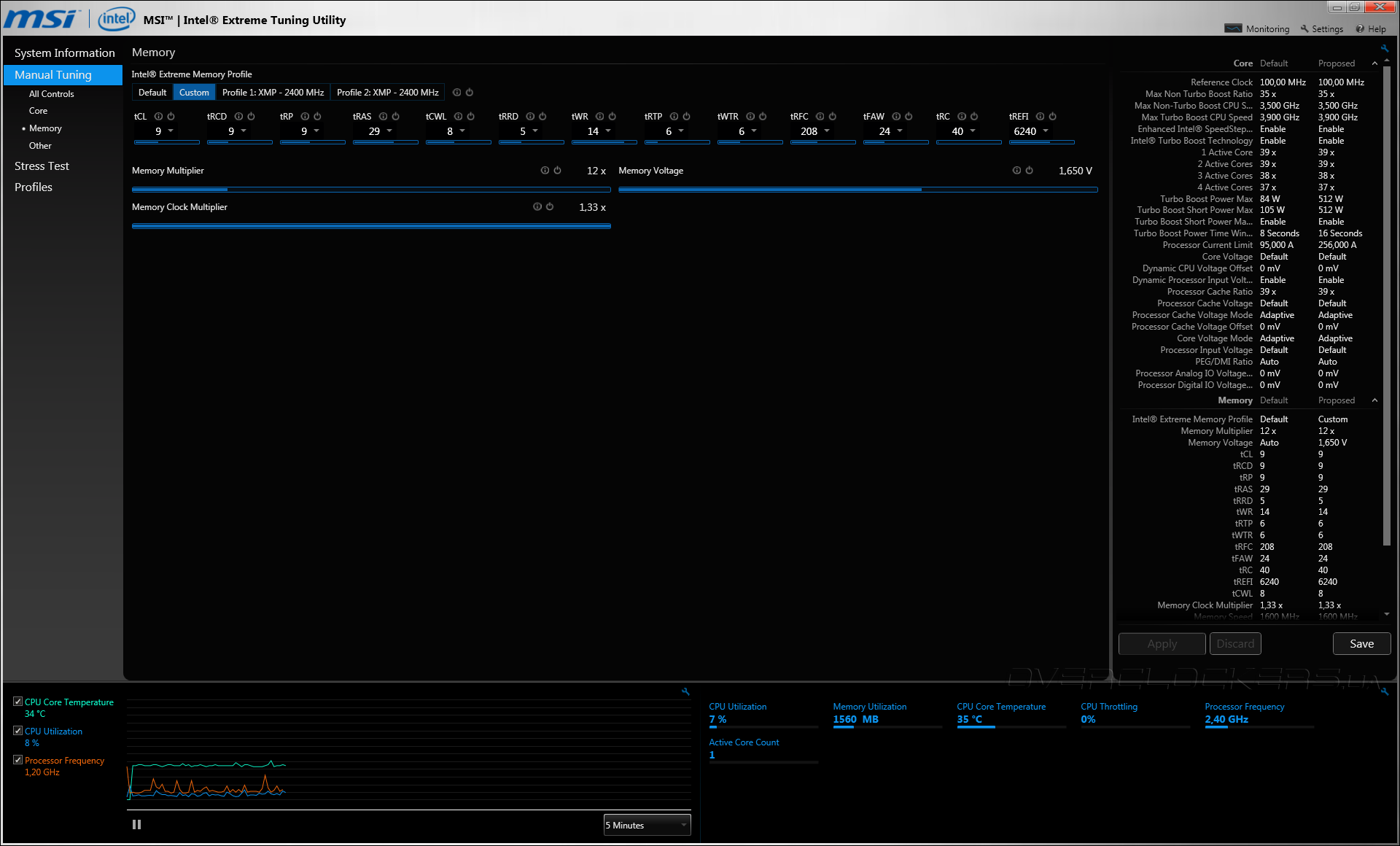

Среди возможностей Extreme Tuning Utility присутствуют настройки тактовой частоты, напряжения и основных таймингов модулей ОЗУ, а в правой части окна отображаются текущие и рекомендуемые значения.

MSI Extreme Tuning Utility

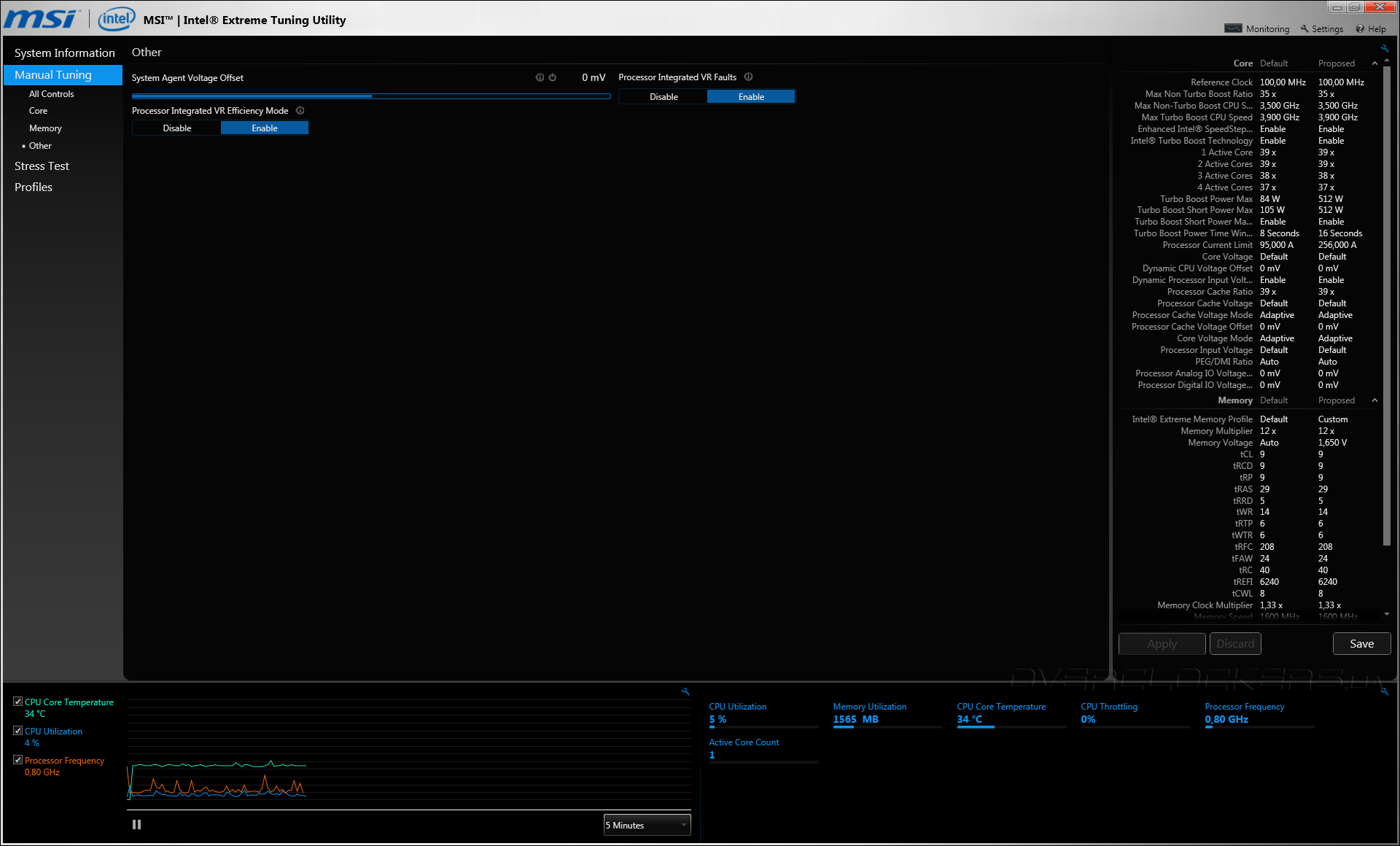

Во вкладке Other нашлись функции управления встроенным преобразователем напряжения, а также регулировка питания «системного агента».

MSI Extreme Tuning Utility

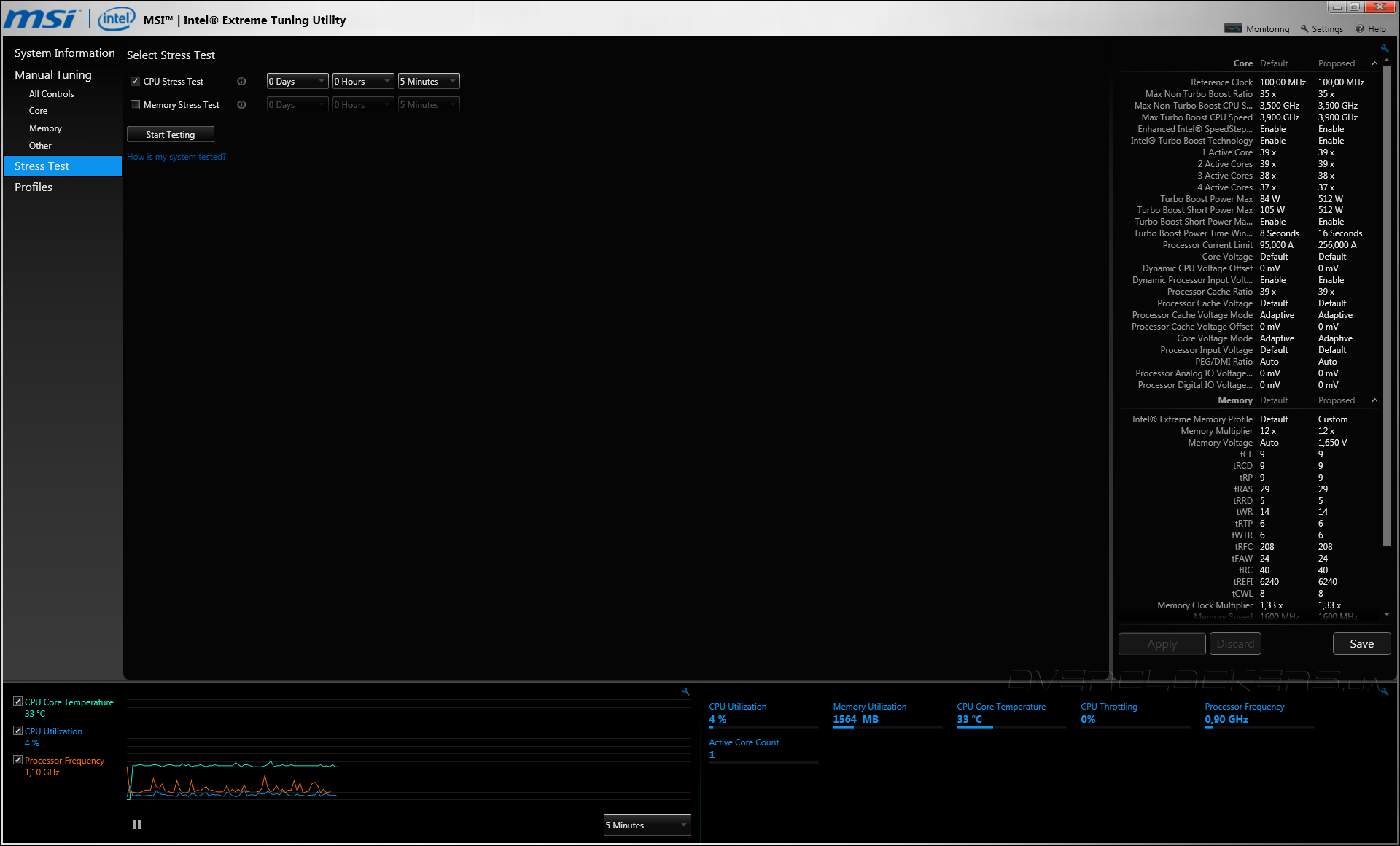

Помимо управления быстродействием и аппаратного мониторинга в программу Extreme Tuning Utility встроен стресс-тест, определяющий стабильность компонентов после разгона.

MSI Extreme Tuning Utility

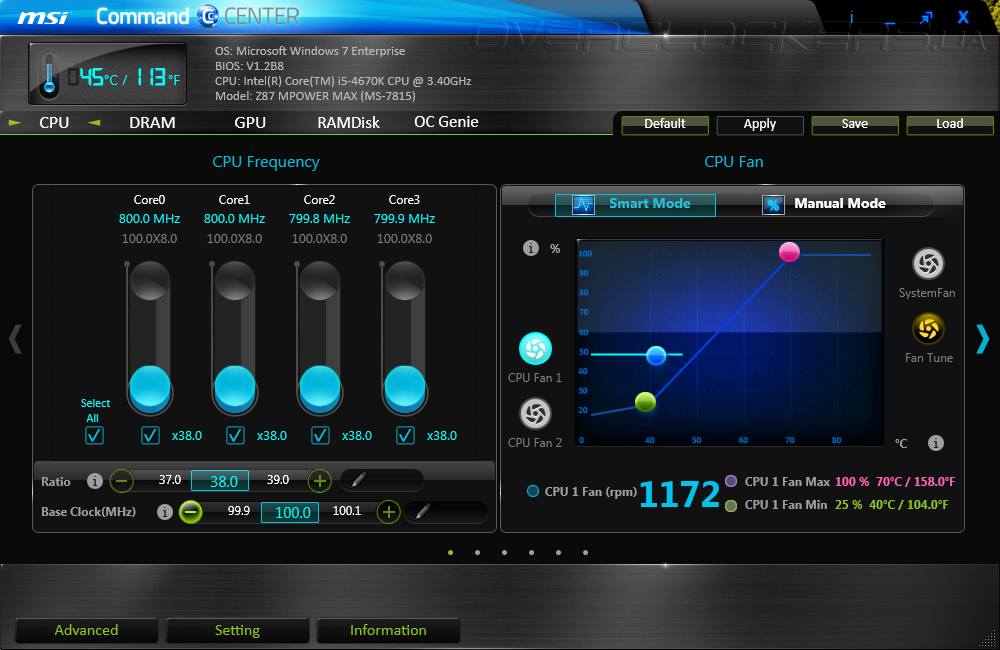

Вторая программа — MSI Command Center — во многом повторяет функциональность предыдущей утилиты, но, вместе с тем, обладает приятным интерфейсом и предлагает ряд уникальных возможностей. В главном окне отображаются инструменты управления разгоном процессора и регулировки скорости вращения вентилятора.

MSI Command Center

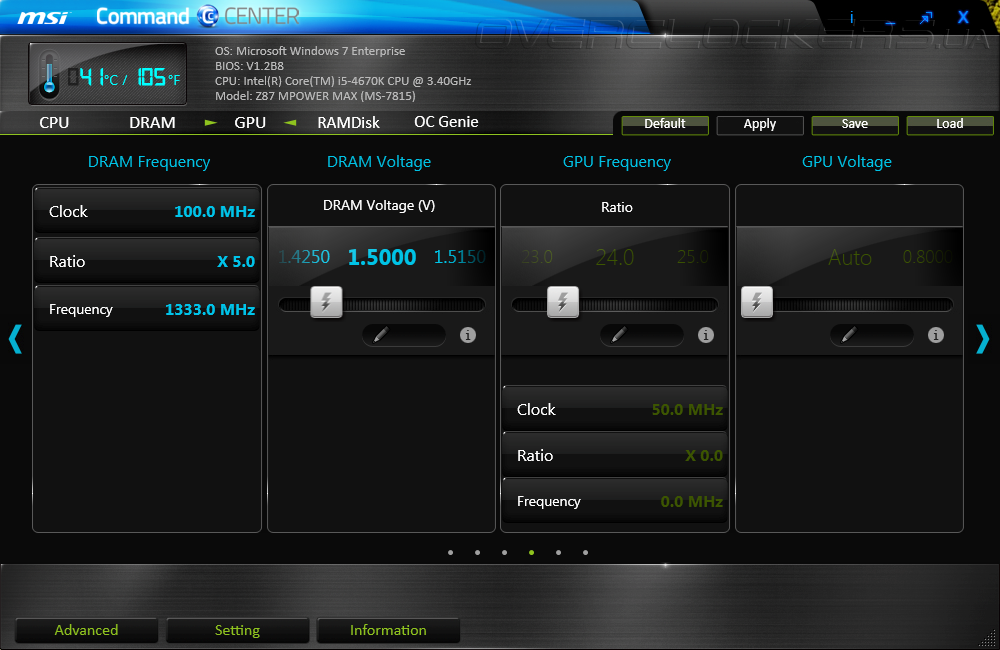

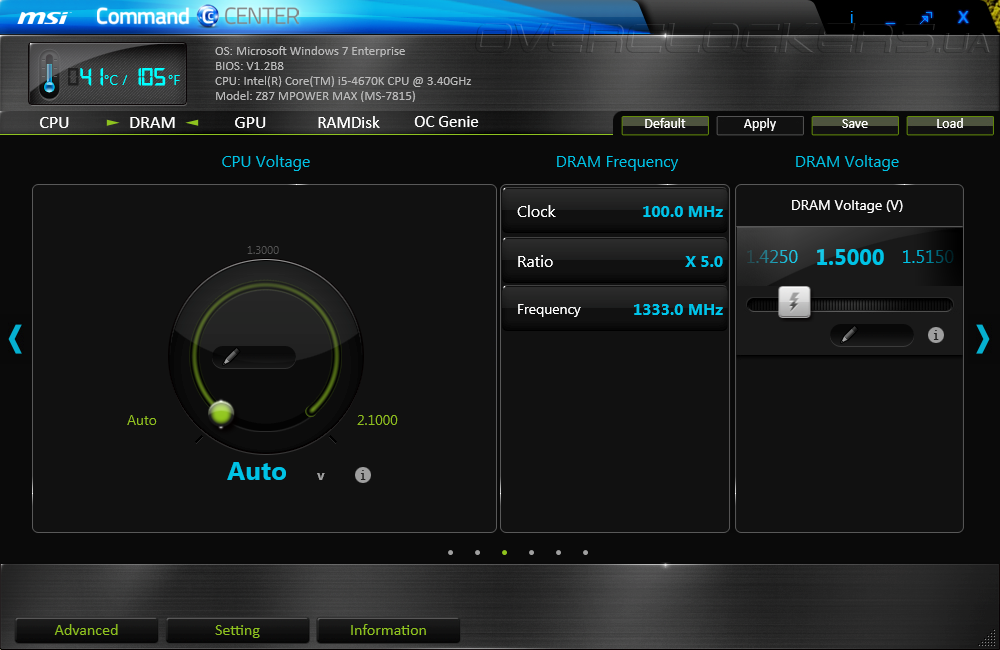

Утилита Command Center позволяет управлять режимом работы ОЗУ и частоты встроенной видеокарты.

MSI Command Center

MSI Command Center

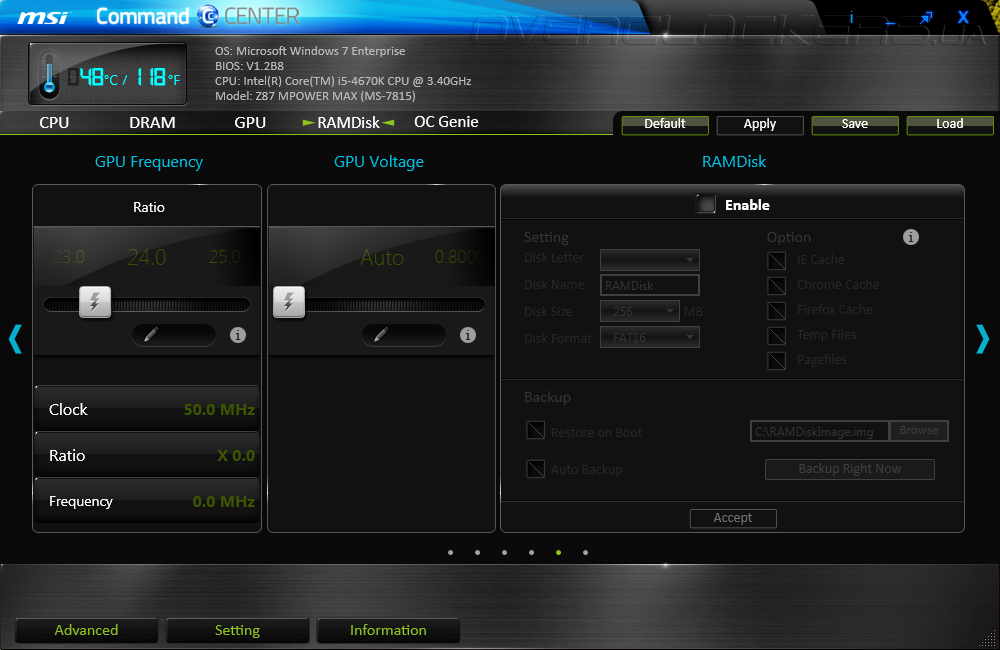

Одной из уникальных возможностей программы является создание виртуального логического диска в области оперативной памяти.

MSI Command Center

Наконец, утилита позволяет активировать функцию автоматического разгона OC Genie.

MSI Command Center

На самом деле, перечисленными опциями функциональность Command Center не ограничиваются, так что мы обязательно остановимся на возможностях этой программы в одном из следующих обзоров системных плат MSI.
