Обзор материнской платы MSI Z170A XPower Gaming Titanium Edition. Оверклокинг, моддинг, гейминг!

Возможности UEFI

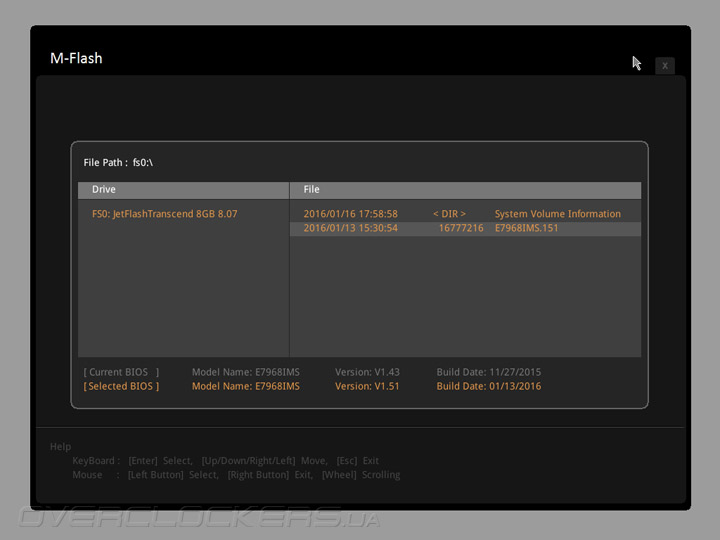

Рассматриваемый продукт оснащен двумя независимыми микросхемами с микрокодом. Работа проводилась с основной, куда была зашита последняя актуальная сборка посредством фирменного инструмента M-Flash.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

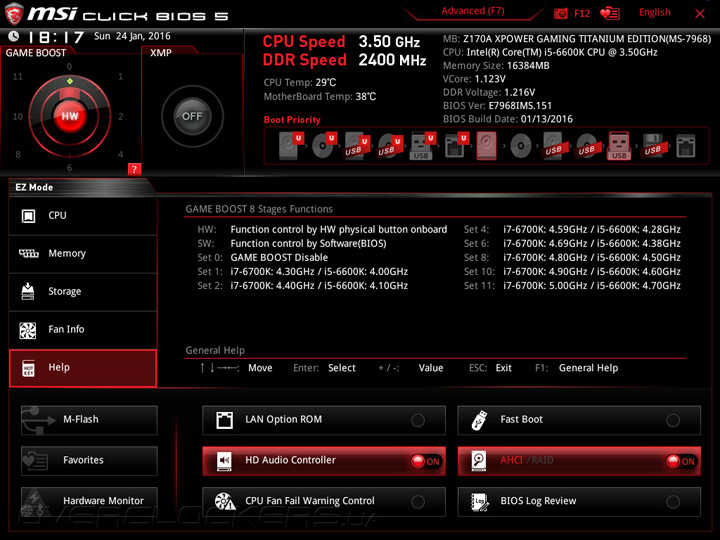

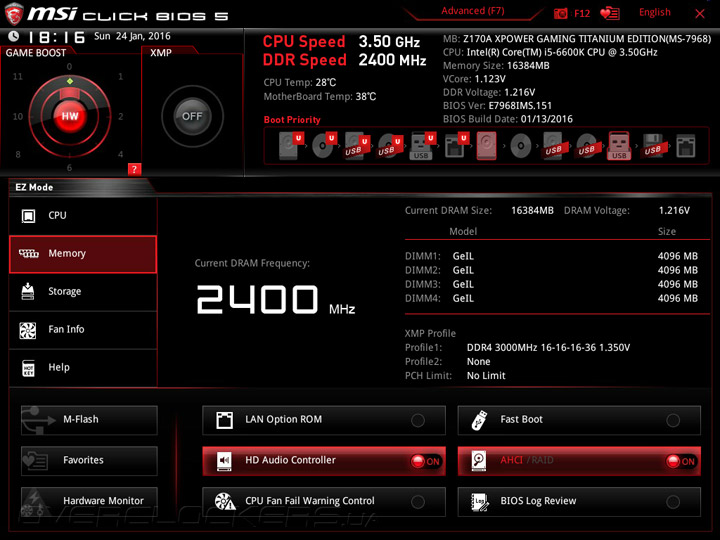

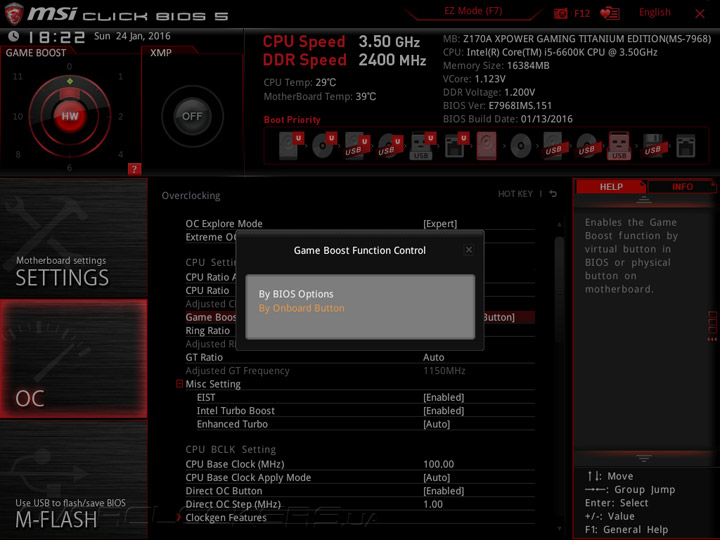

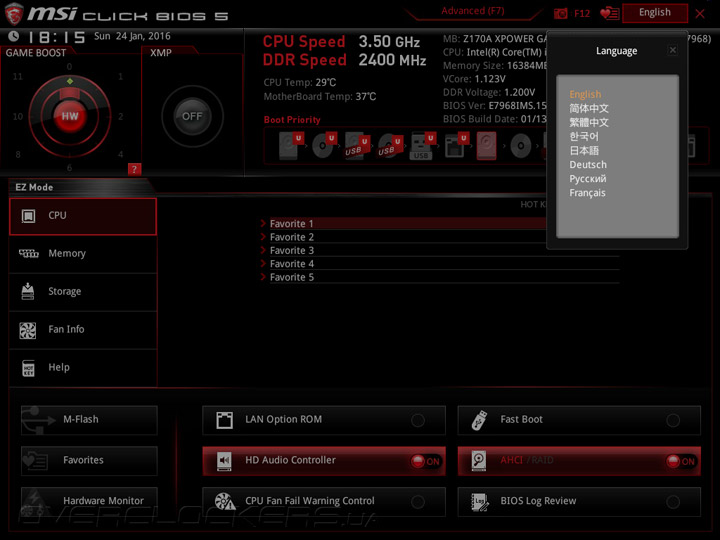

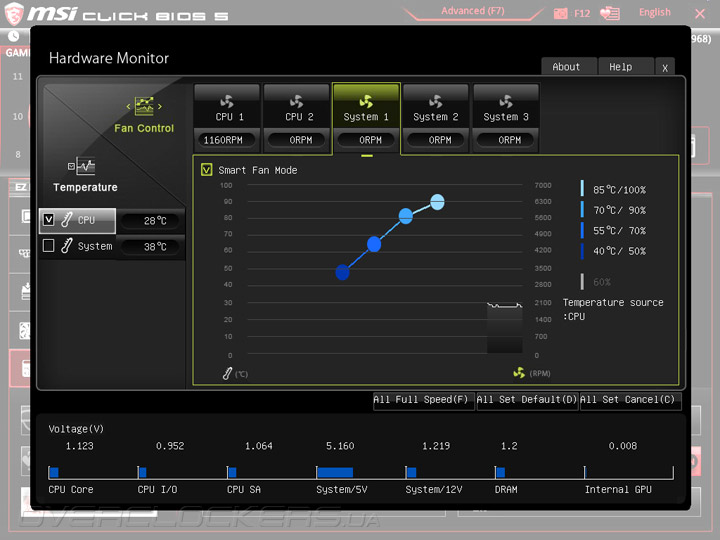

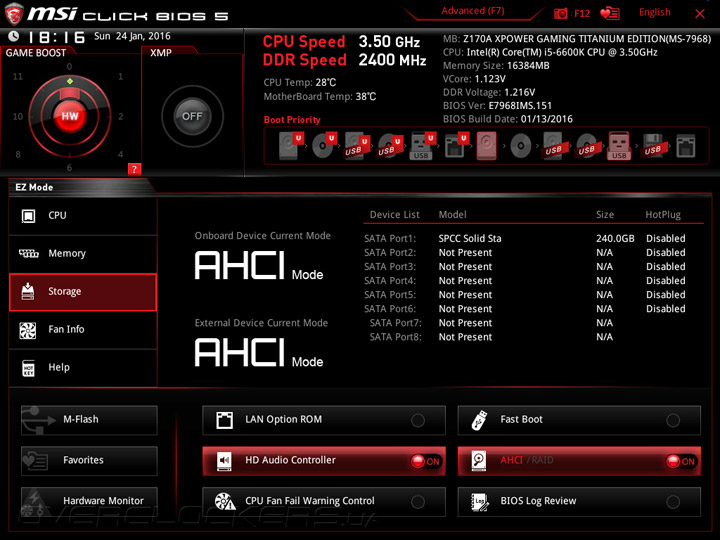

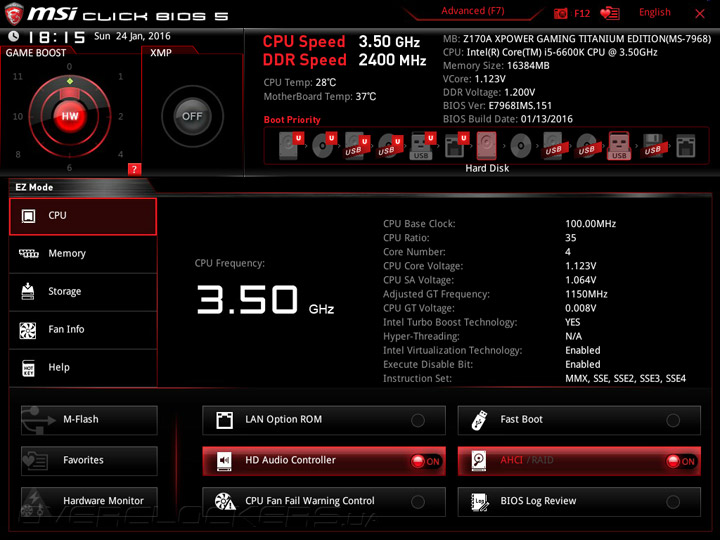

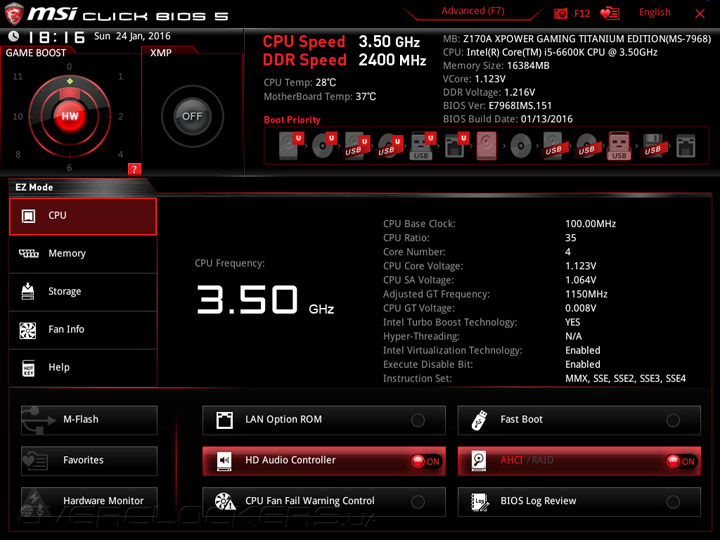

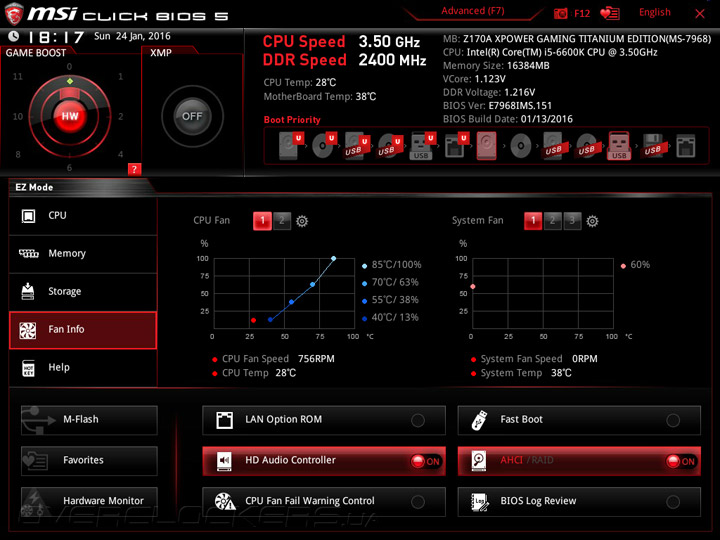

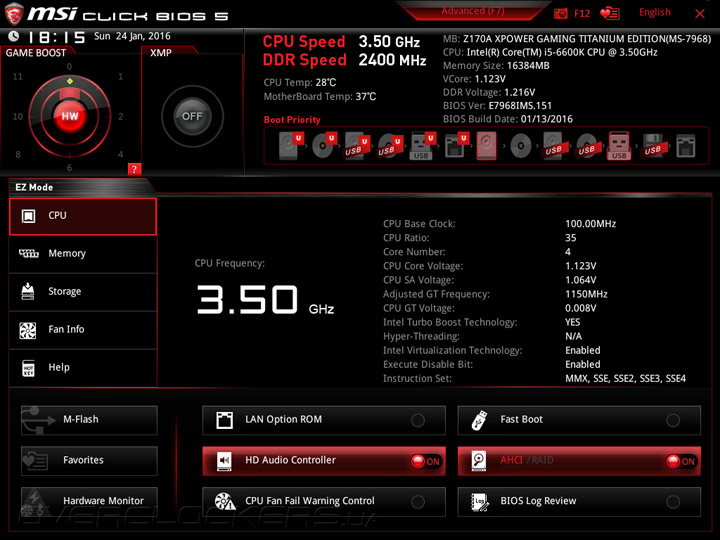

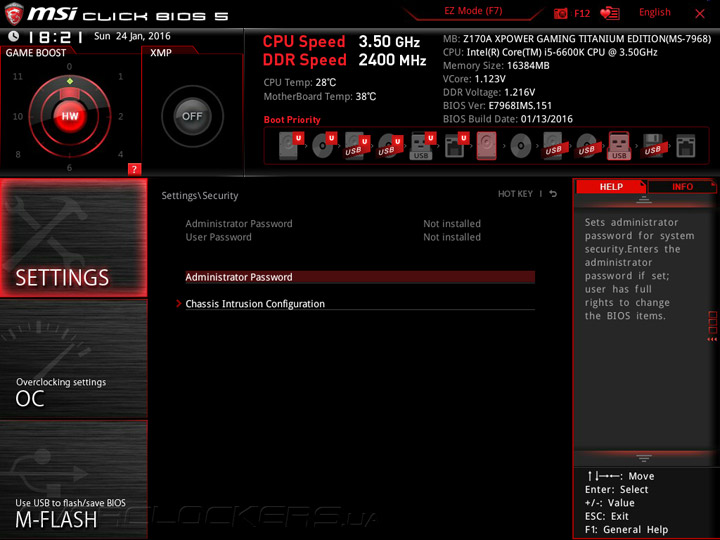

Структура Click BIOS 5 идентична для всех плат компании. В упрощенном режиме допускается активация разгона в один клик (Game Boost реализован также и в виде многопозиционного переключателя прямо на плате), рядом расположена кнопка задействования профиля XMP. Тут же находится панель распределения приоритета среди загрузочных устройств. EZ Mode позволяет получить информацию о процессоре, памяти и накопителях. Работа в секции Fan Info носит ознакомительный характер, но рядом есть кнопка Hardware Monitor, где сразу можно заняться настройкой системных охладителей. Пара процессорных управляется исключительно скважностью ШИМ (вентиляторы должны быть четырёхпроводными для успешного снижения их скорости), а три корпусных используют понижение питающего напряжения, то есть модели могут быть любыми. У этих трёх каналов есть два способа управления оборотами — интеллектуальный режим, зависимый от температуры процессора либо платы, и другой — фиксация на единой отметке, что удобно при желании получить действительно тихий системный блок. Присутствует русскоязычный вариант отображения интерфейса и пять профилей, где можно разместить избранные пункты меню для удобного к ним доступа.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

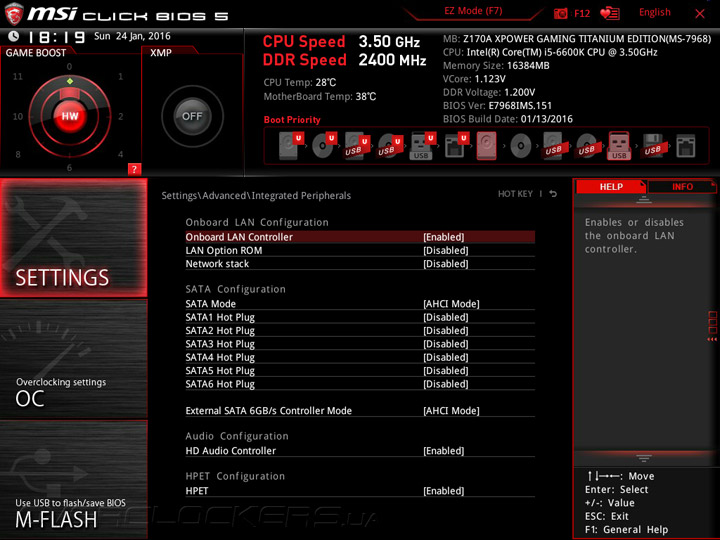

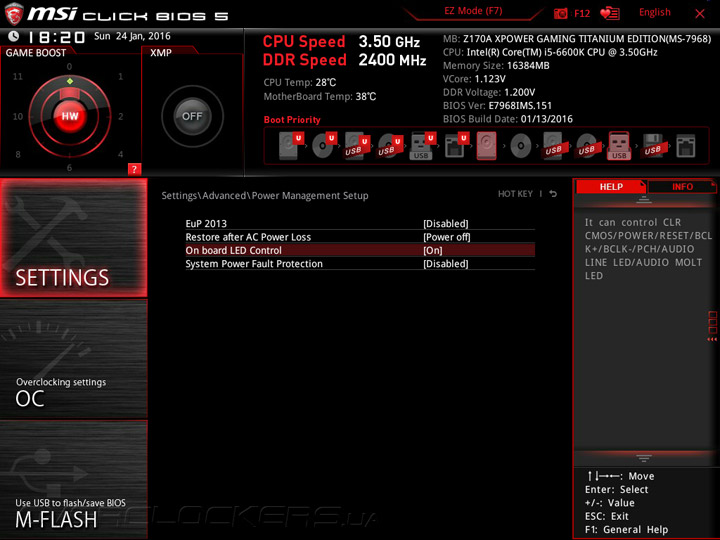

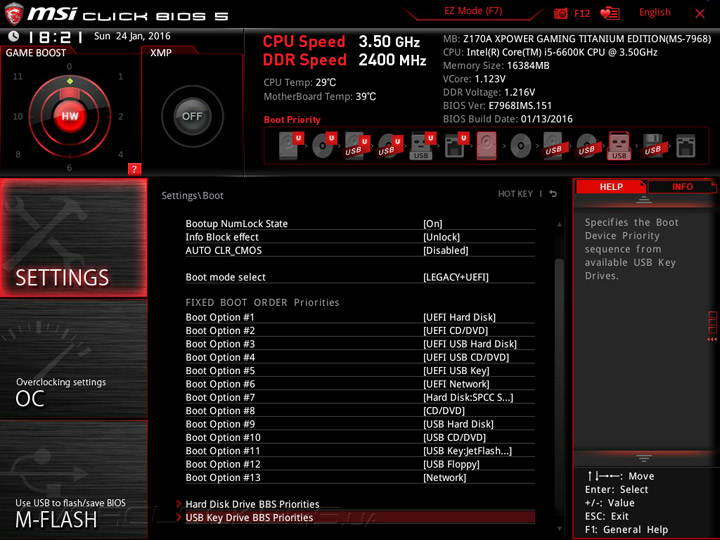

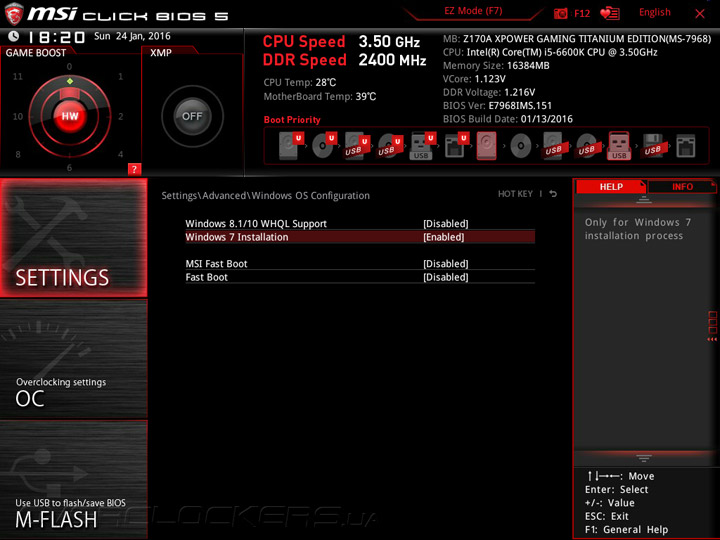

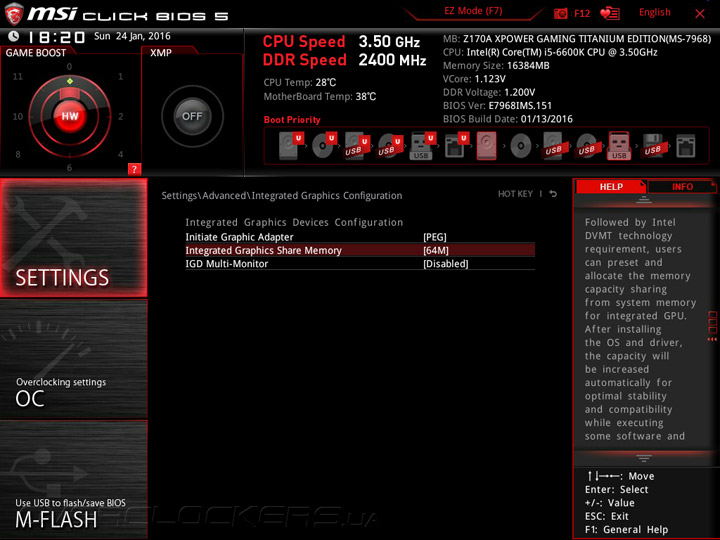

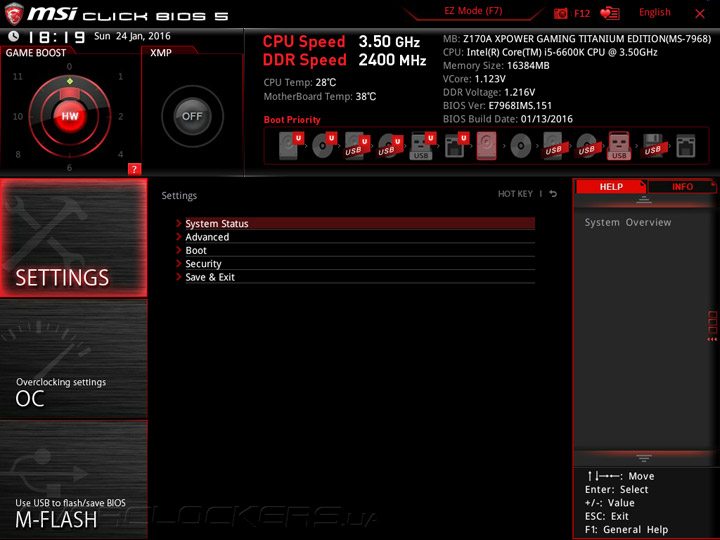

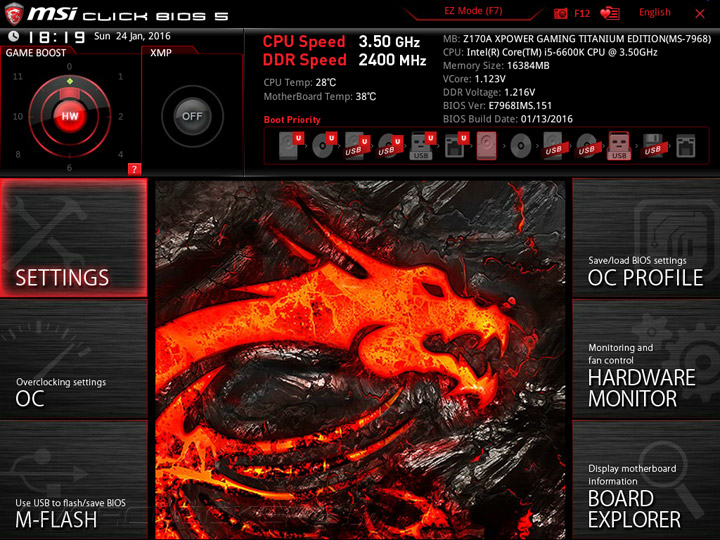

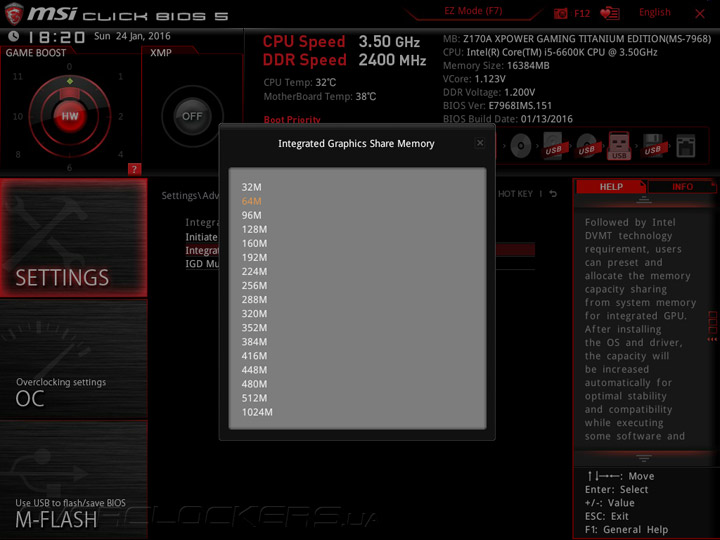

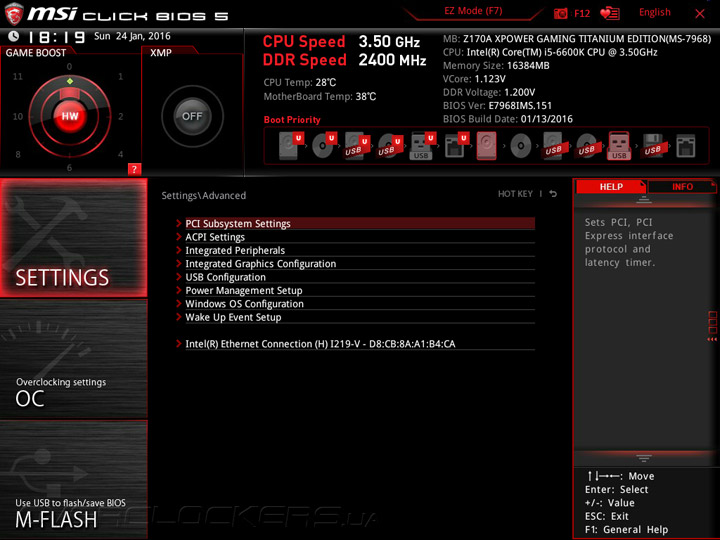

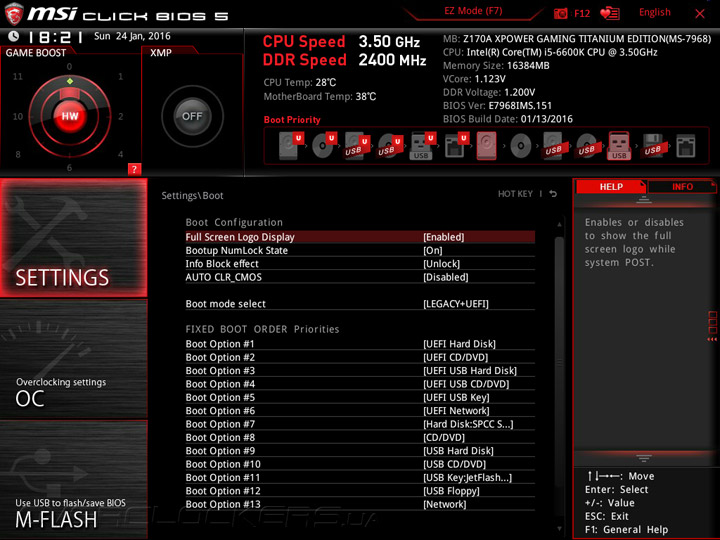

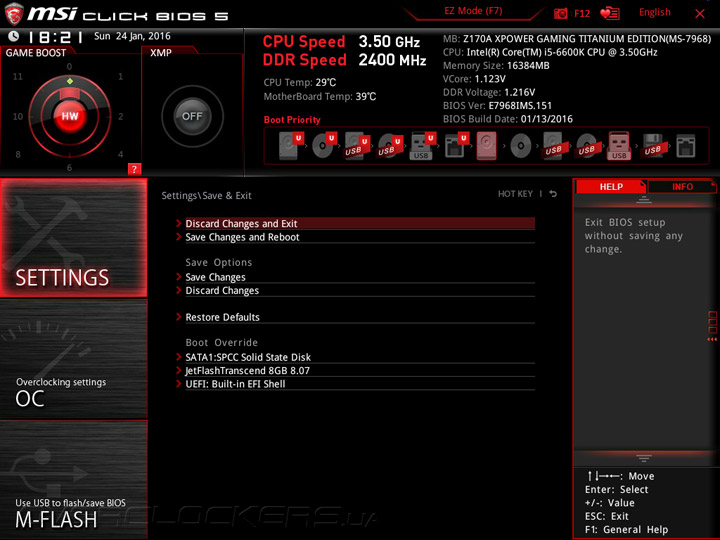

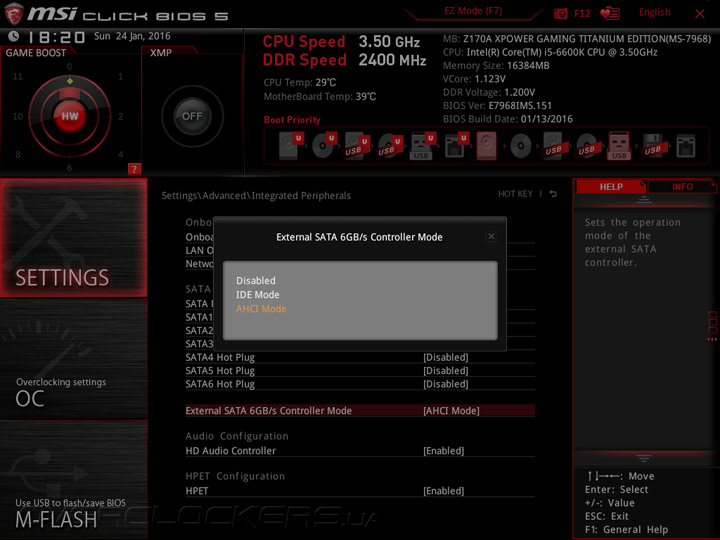

Традиционный режим работы с настройками системы носит название Advanced. Большая часть параметров, не связанных с разгоном, собрана в первой главе — Settings. Примечательных пунктов здесь я не нашёл, все достаточно традиционны.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

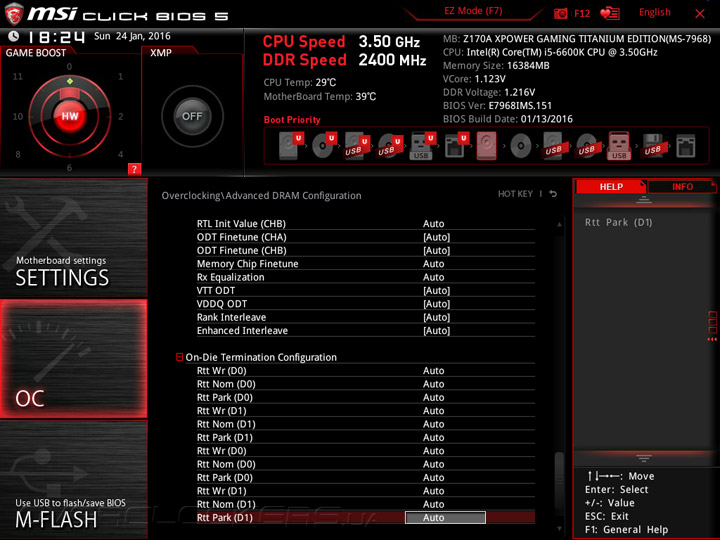

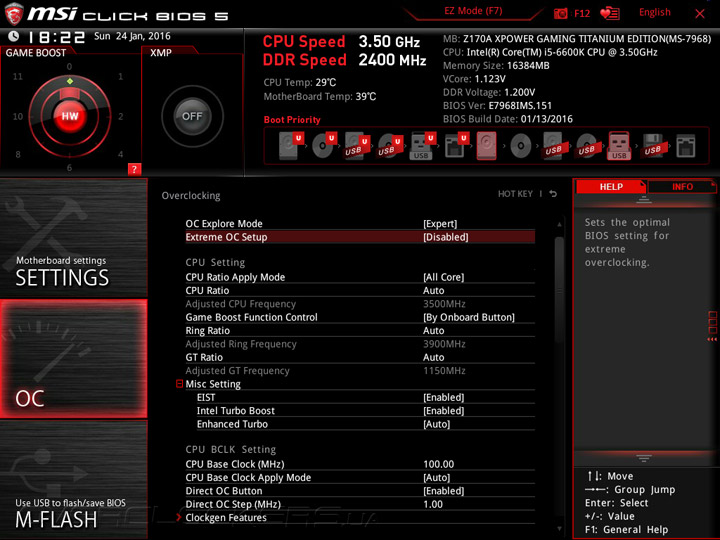

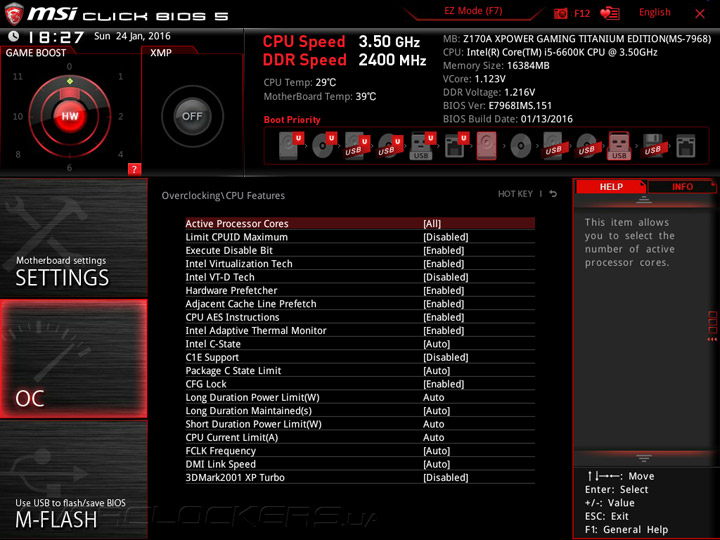

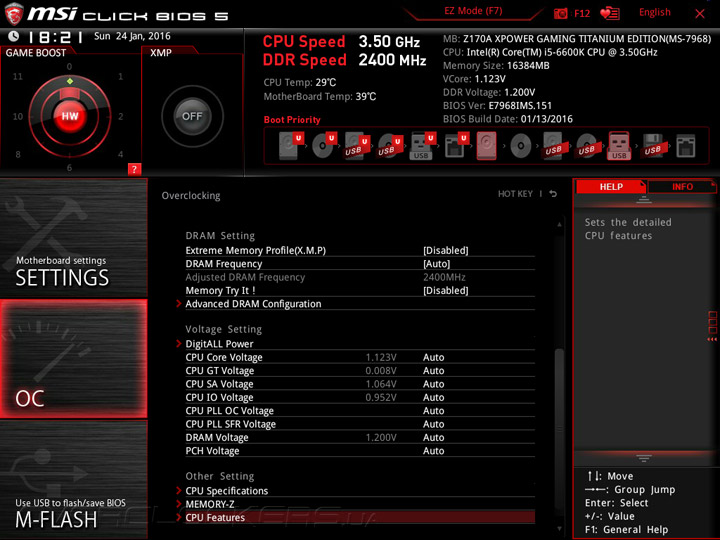

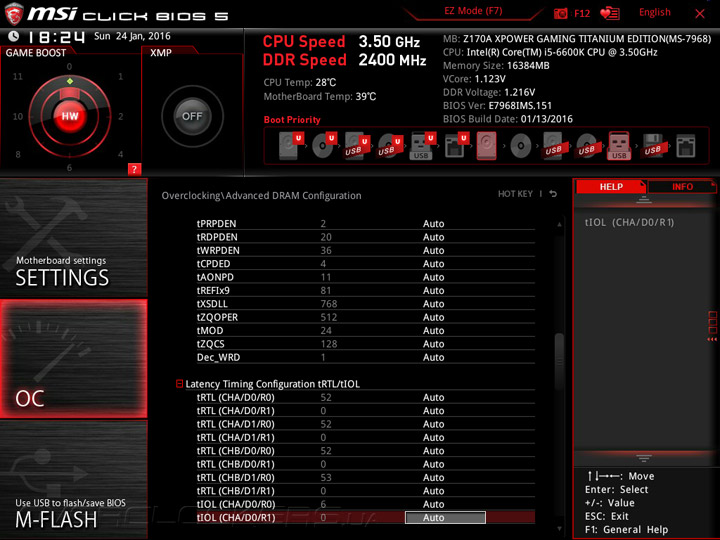

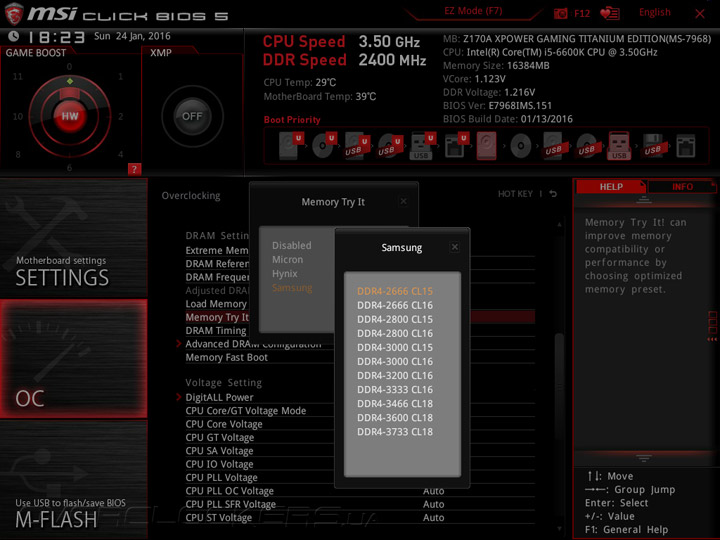

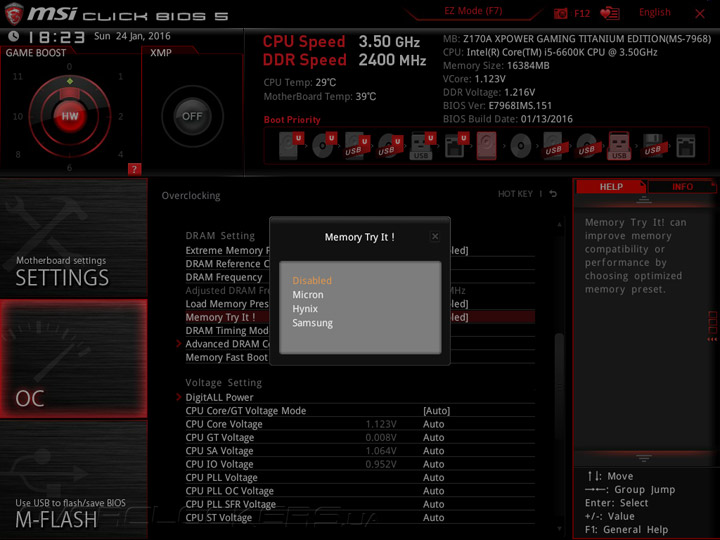

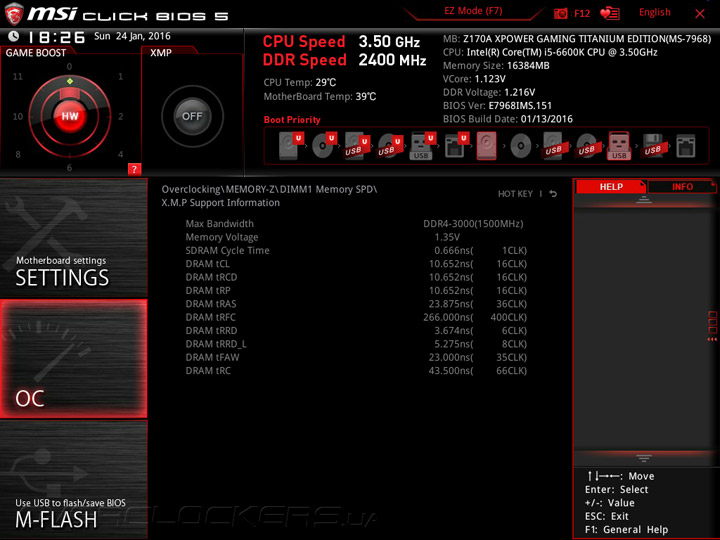

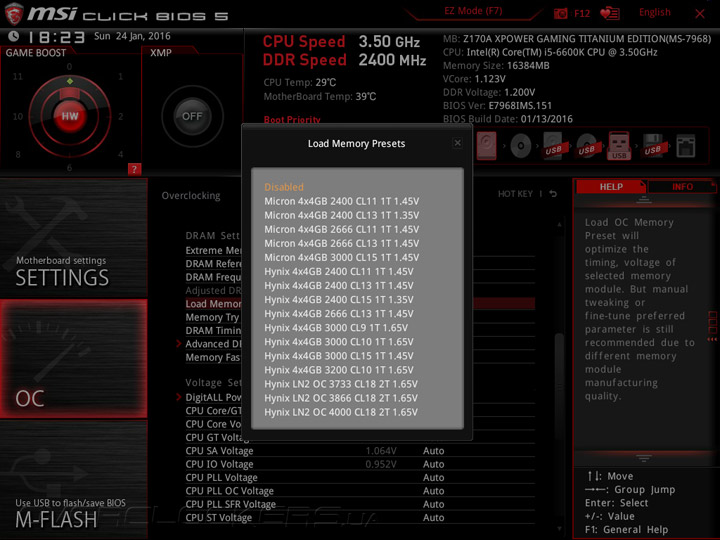

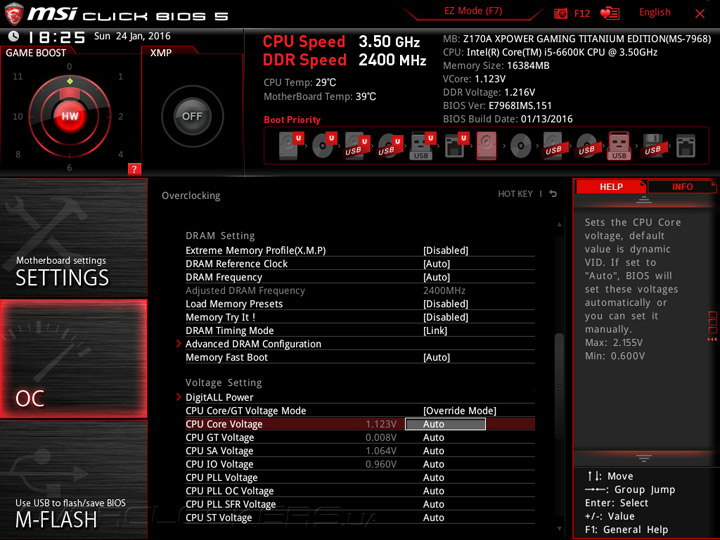

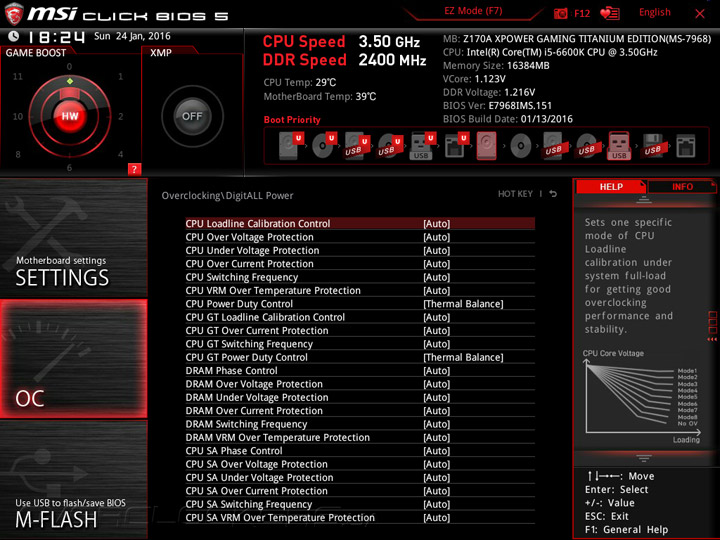

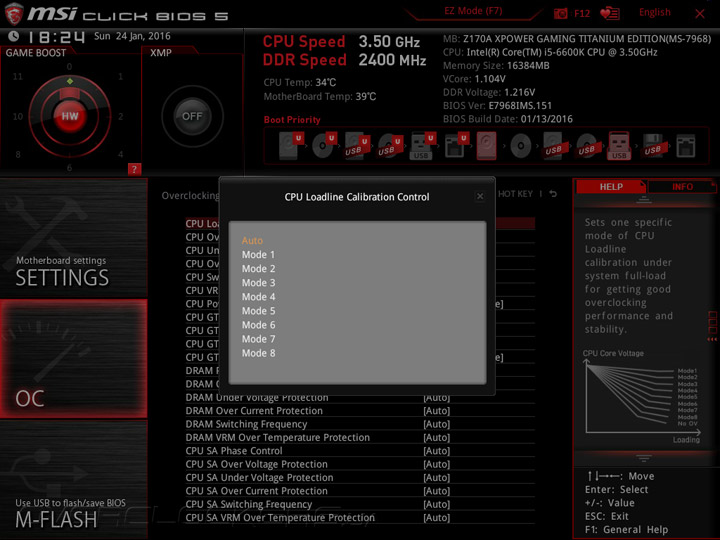

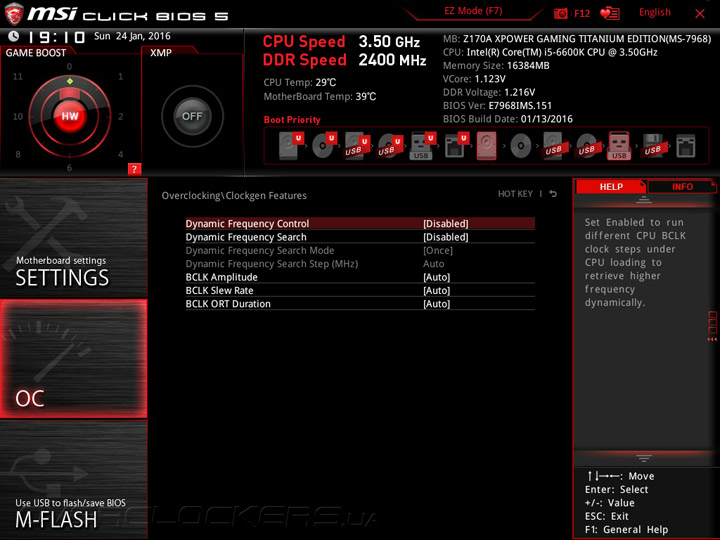

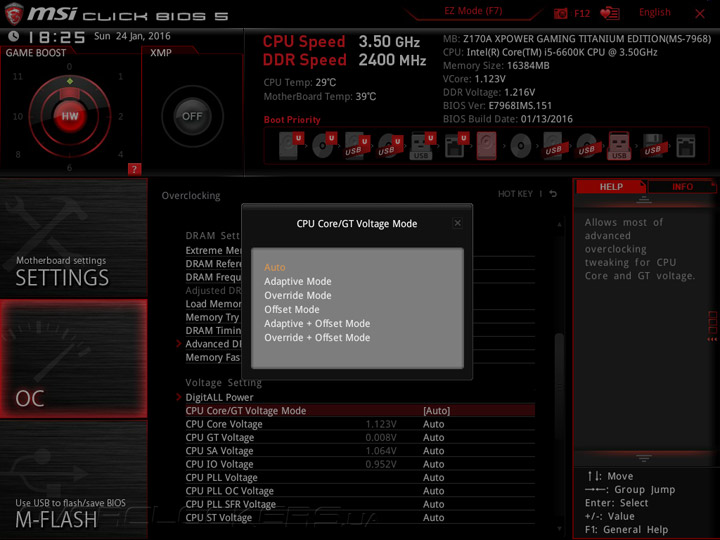

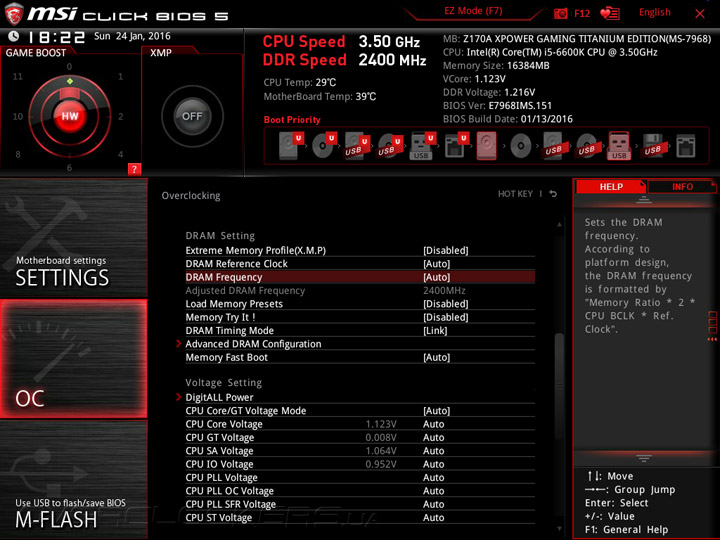

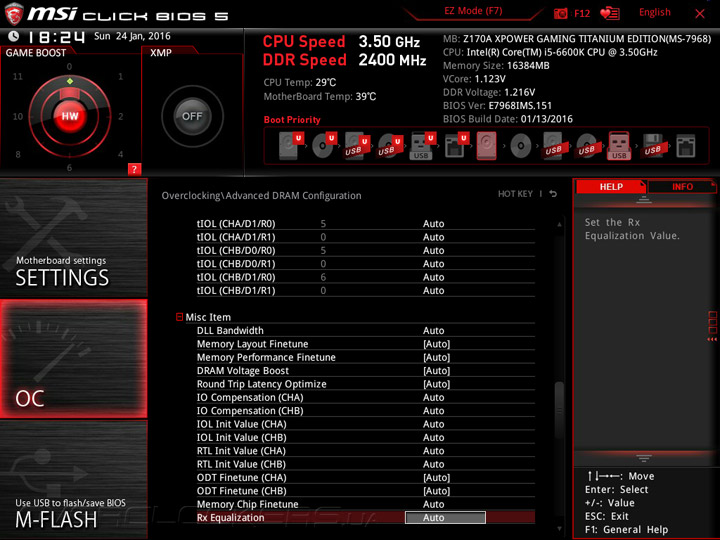

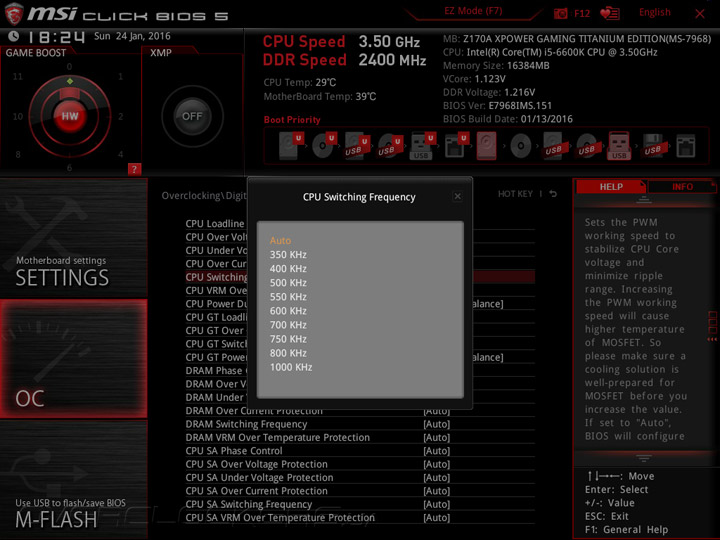

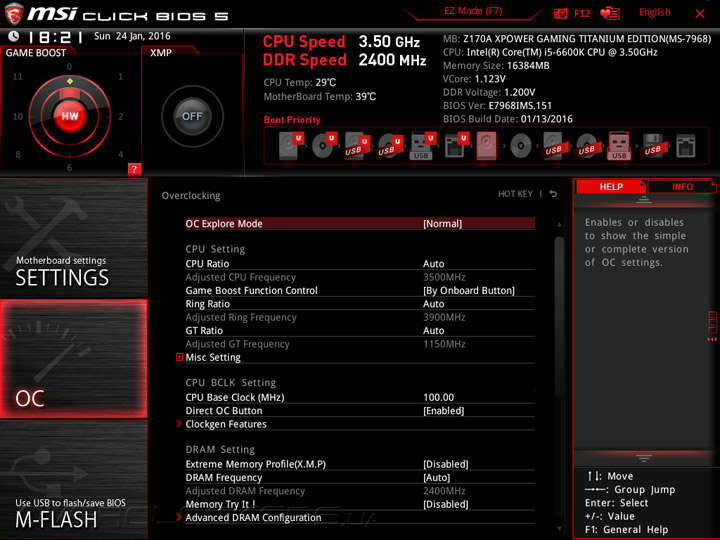

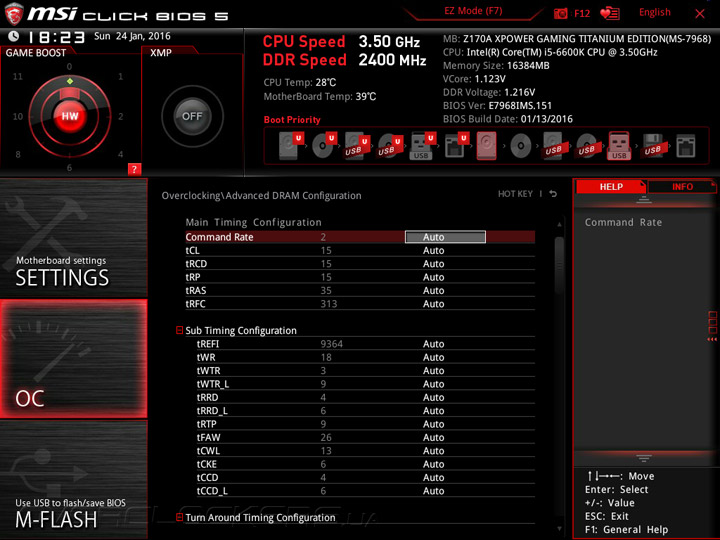

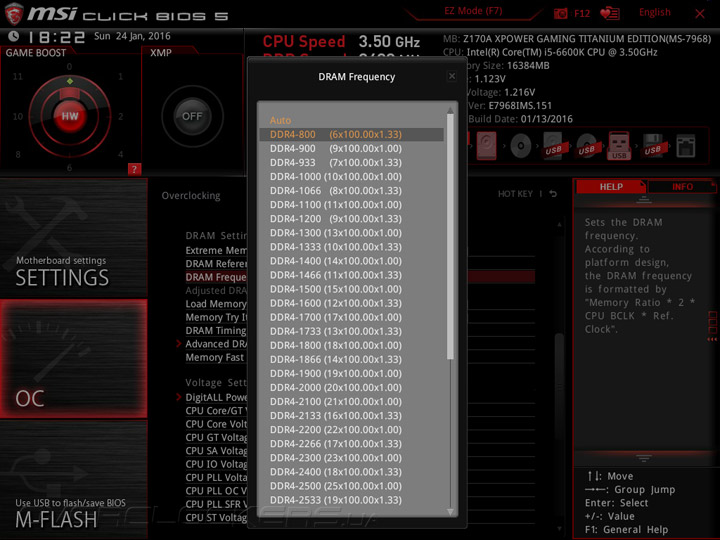

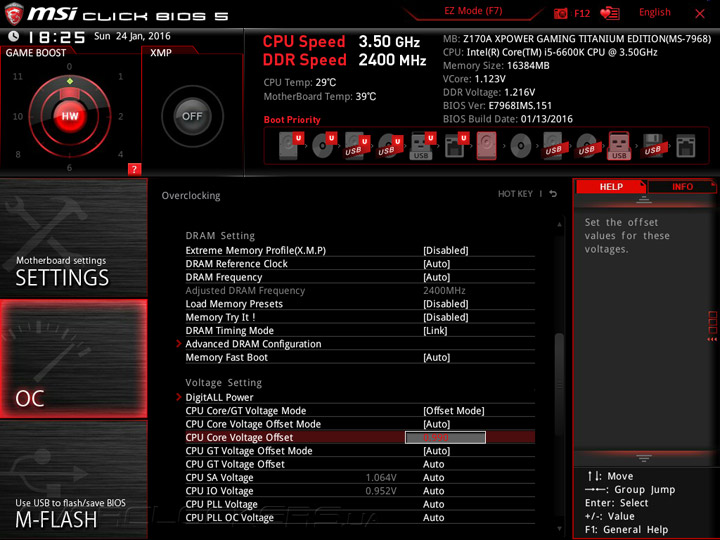

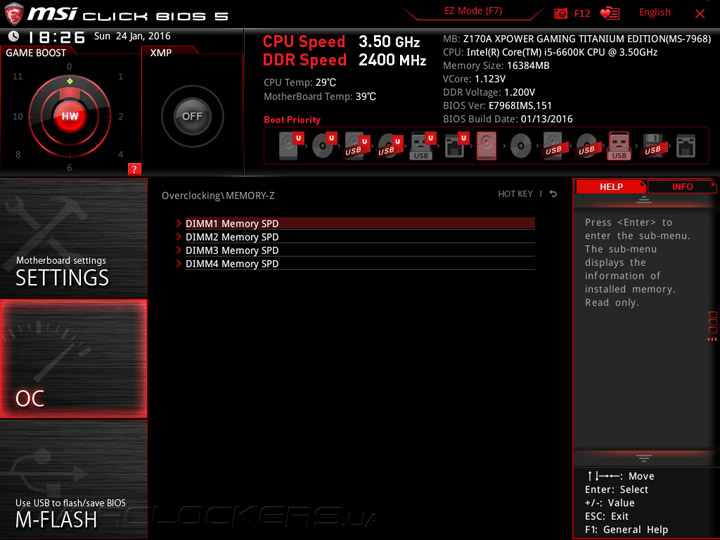

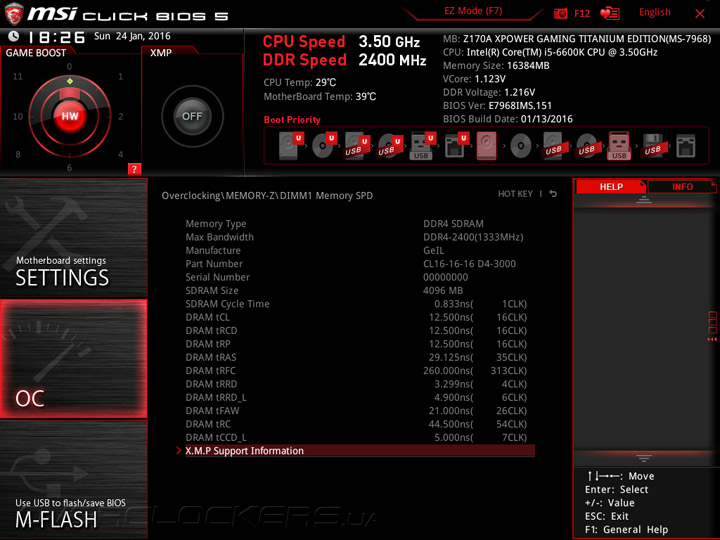

Наиболее востребованный раздел — OC. И здесь есть шаг на встречу новичкам, выраженный в Explore Mode под названием Normal. Для опытных оверклокеров заготовлен раздел Expert. Процессор, память и опорная частота — всё это настраивается в одном месте. В самом конце размещена группа системных напряжений. Есть заготовки Memory Presets и более общие настройки Memory Try It! Там инженеры разместили схемы задержек для разных типов модулей памяти, в зависимости от их производителя. Для самостоятельного разгона ОЗУ в распоряжении пользователя механизм по полному их изменению. Подсистема питания может похвастать богатыми собственными настройками, в частности, есть множество профилей противодействия падению напряжения на ЦП (LLC). В самом низу размещены несколько помощников, они помогут получить более глубокую информацию о компонентах системы, чем это было в EZ Mode на главной странице.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

Наиболее важные параметры собраны в таблице:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 70–655,25 0,06...0,13
CPU Ratio (Multiplier) 8–83 1
CPU Ratio Mode Dynamic Mode/Fixed Mode
CPU Core Voltage (В) 0,6–2,155 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,990 0,005
CPU Loadline Calibration Control Auto/Mode 1…8 1
Ring Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–3100
800–4133
100
133
DRAM Voltage (B) 0,6–2,2 0,01
CPU SA Voltage (В) 0,6–2,0 0,01
CPU IO Voltage (В) 0,6–2,0 0,01
PCH Voltage (В) 0,6–2,0 0,01
GT Ratio (Multiplier) 8–60 1 (50 МГц)
CPU GT Voltage (В) 0,6–2,155 0,005
CPU GT Voltage Offset (В) (+/–) 0,005–0,990 0,005

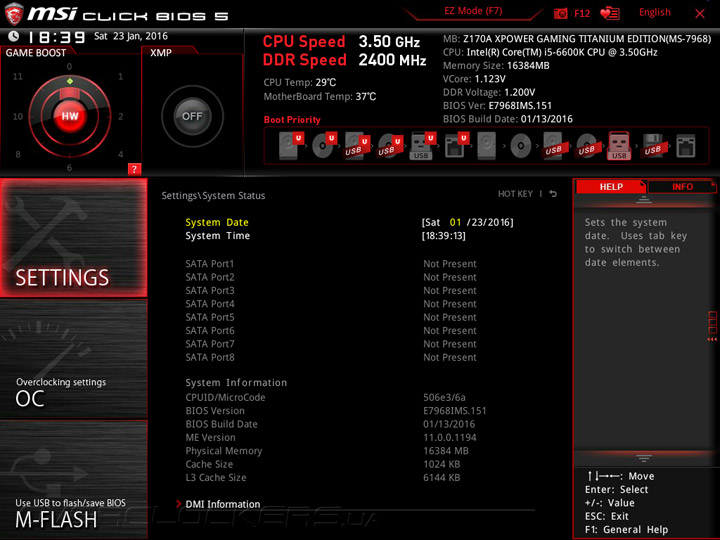

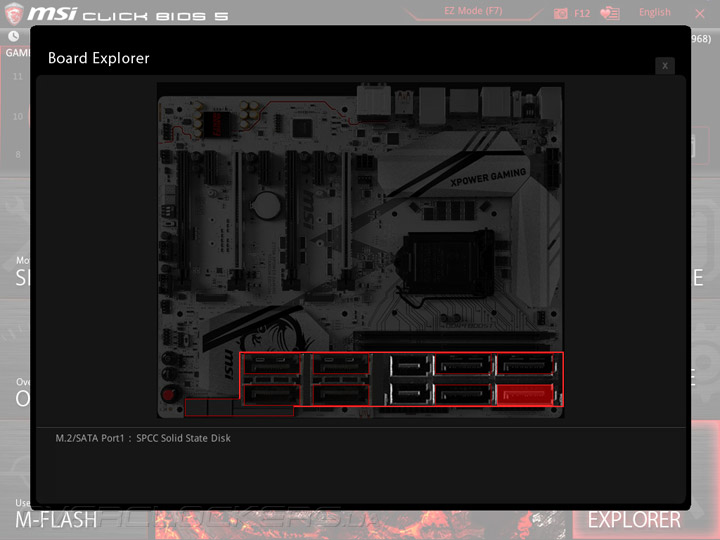

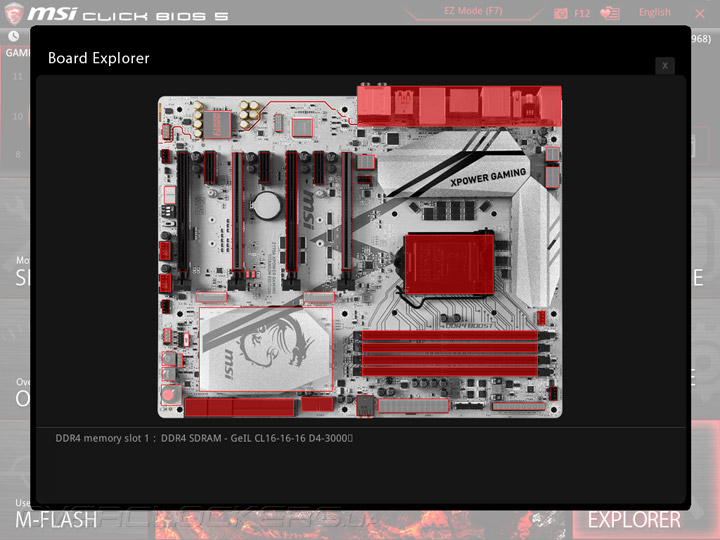

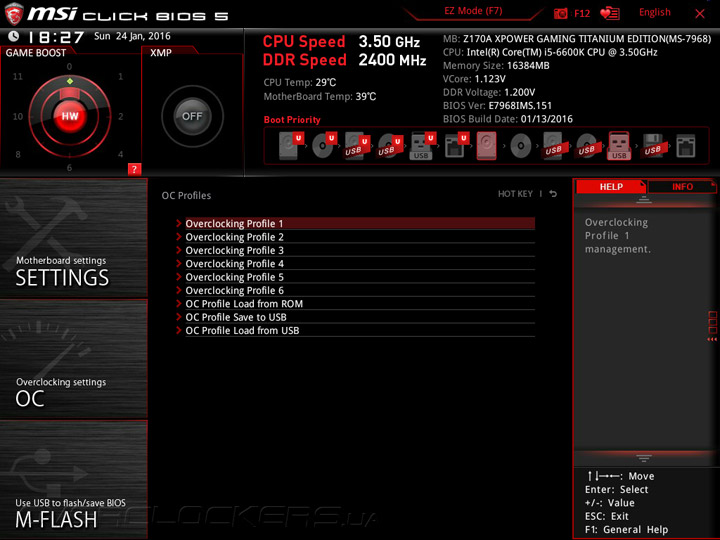

Для каждой микросхемы с прошивкой заготовлено шесть профилей, куда можно сохранить текущие настройки, этот раздел так и называется — OC Profile. Пятым является Hardware Monitor, он же есть и в упрощённом режиме отображения UEFI. Шестым и последним разделом выступает Board Explorer, где можно визуально ознакомиться с платой и подключенными к ней устройствами.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

Дизайн интерфейса по работе с прошивкой компании MSI уже имеет своих почитателей, мне сложно в чём-то упрекнуть производителя в этой части обзора.

Комплектное ПО

Вместе с MSI Z170A XPower Gaming Titanium Edition пользователь получает возможность использовать ряд утилит, как фирменных — от MSI, так и от ряда сторонних производителей.

  Программное обеспечение
Фирменное Command Center, ECO Center, Fast Boot, Live Update 6, Super Charger, MSI Gaming APP, MSI RAMDisk, MSI M-Cloud
Звуковое Nahimic
Сетевое MSI Gaming Lan Manager, XSplit Gamecaster (лицензия на 1 год)
Манипуляторы SteelSeriesEngine 3
Дополнительное Intel Extreme Tuning Utility, CPU-Z MSI GAMING

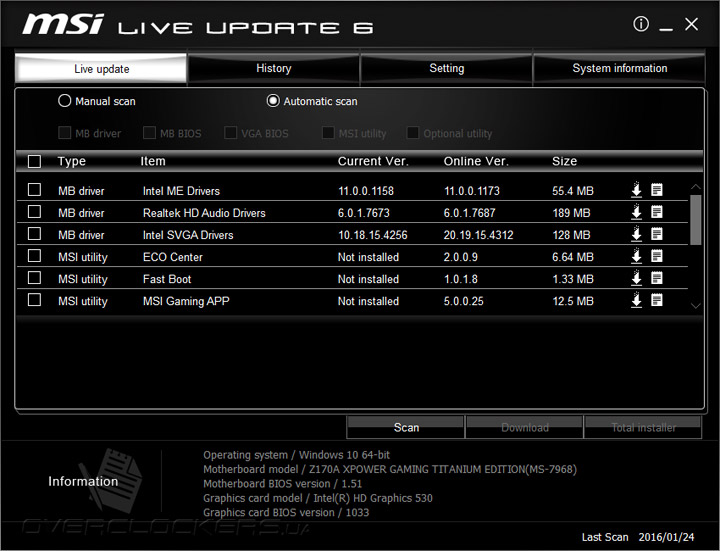

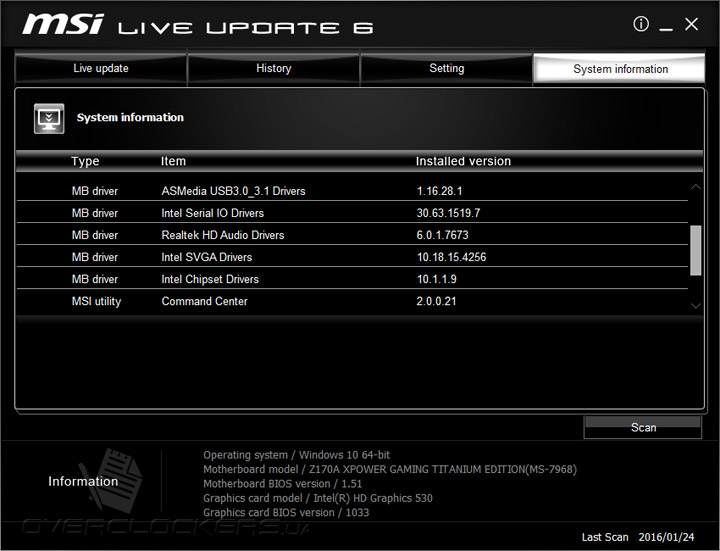

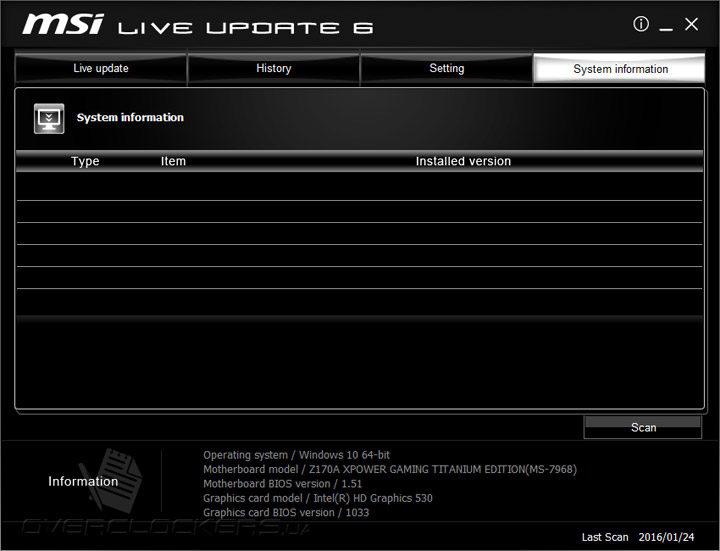

Продукт под названием Live Update 6 позволит загрузить свежие версии драйверов и программ, даже если часть из них по каким-либо причинам не была прежде установлена пользователем. На отдельной странице можно получить сведения о версиях сборок, что уже находятся в системе.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

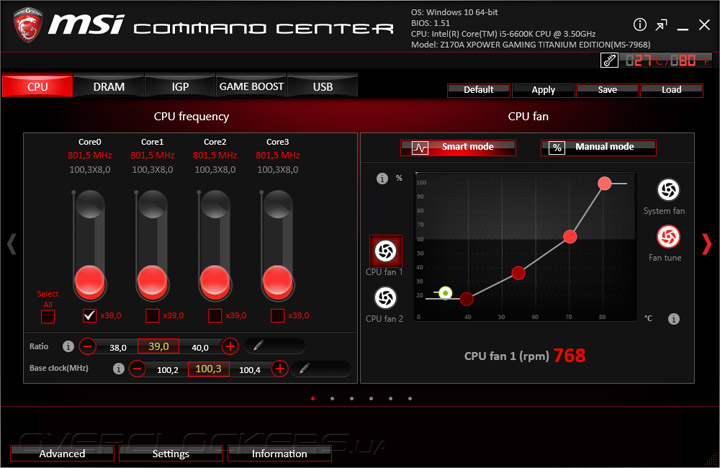

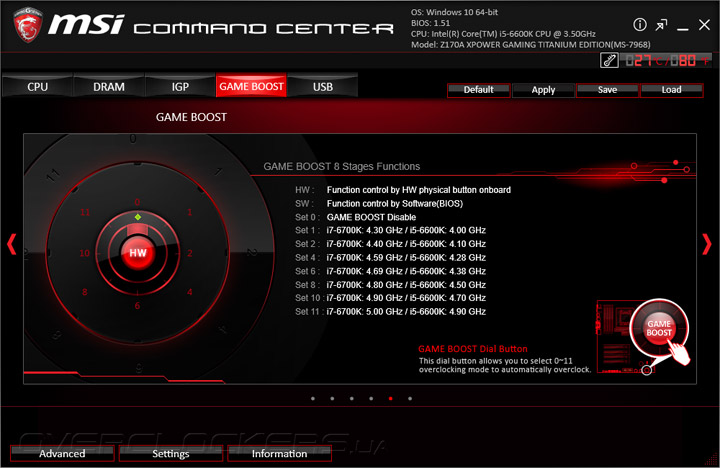

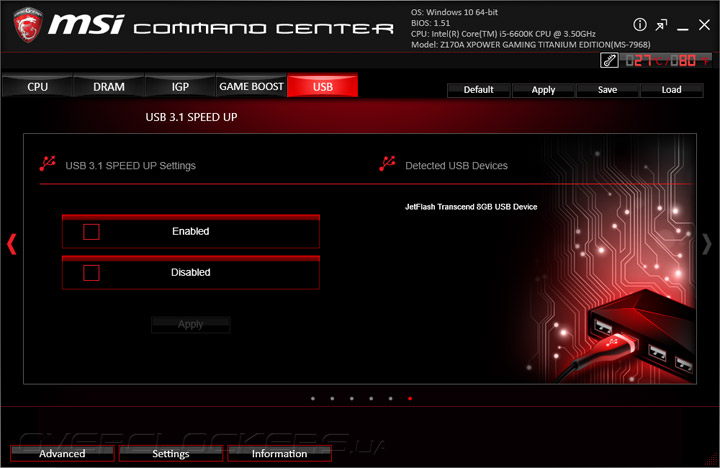

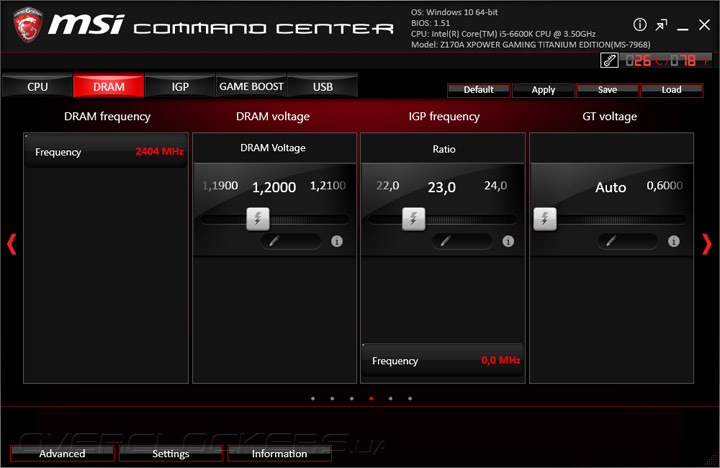

Главным центром управления является Command Center. Он не расширяет функциональность системы, то есть за горизонты, предложенные UEFI, выйти не получится. Благодаря ему можно сориентироваться в текущих настройках компьютера.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

Настройки охладителей менее выразительны относительно возможностей UEFI.

MSI Z170A Xpower Gaming Titanium Edition

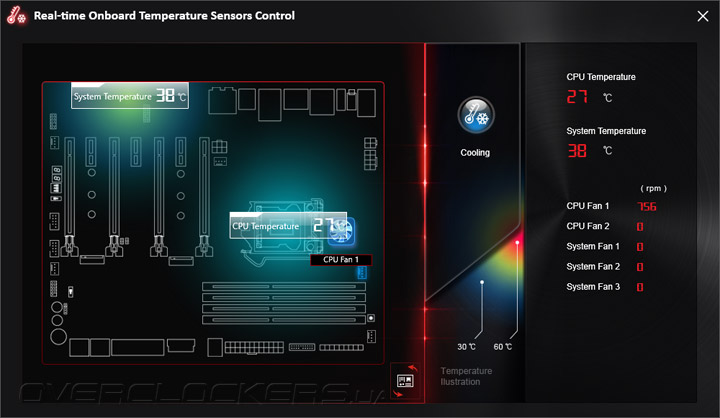

На отдельной вкладке можно понять, какую область платы производитель считает системной при замере температуры.

MSI Z170A Xpower Gaming Titanium Edition

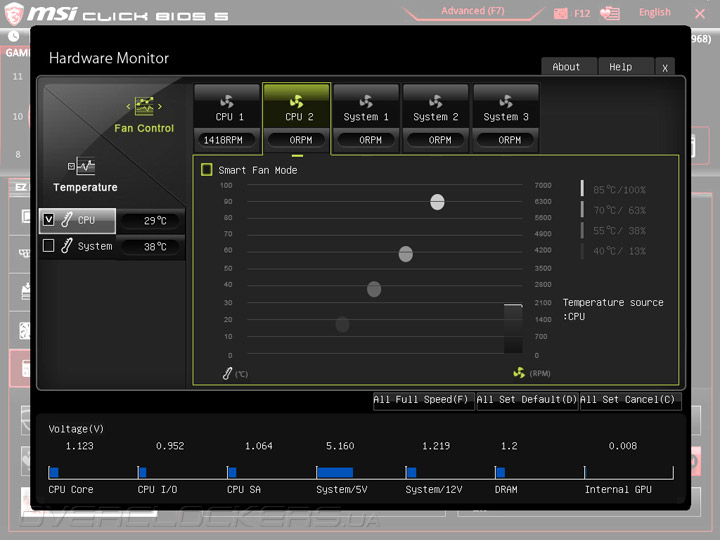

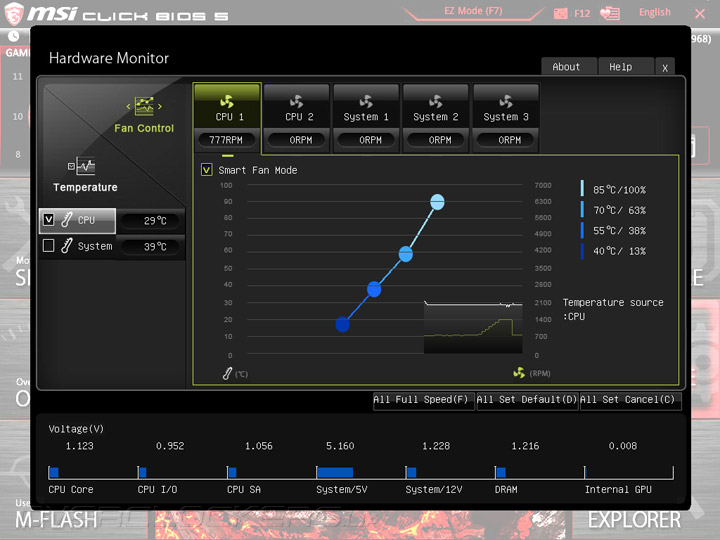

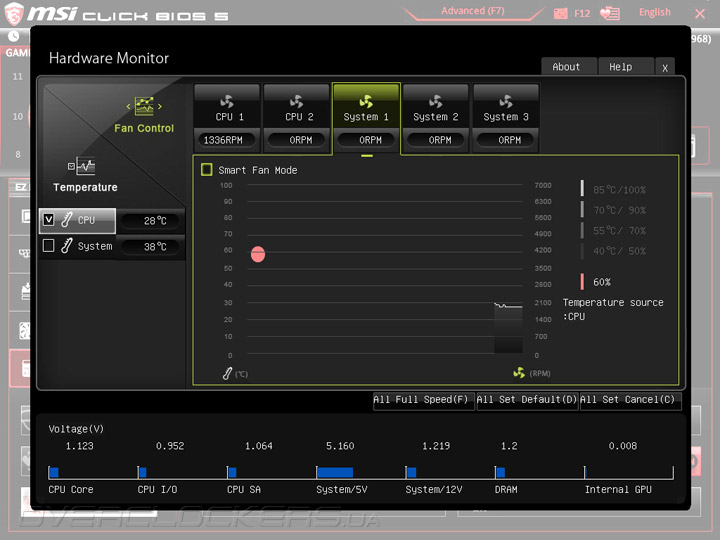

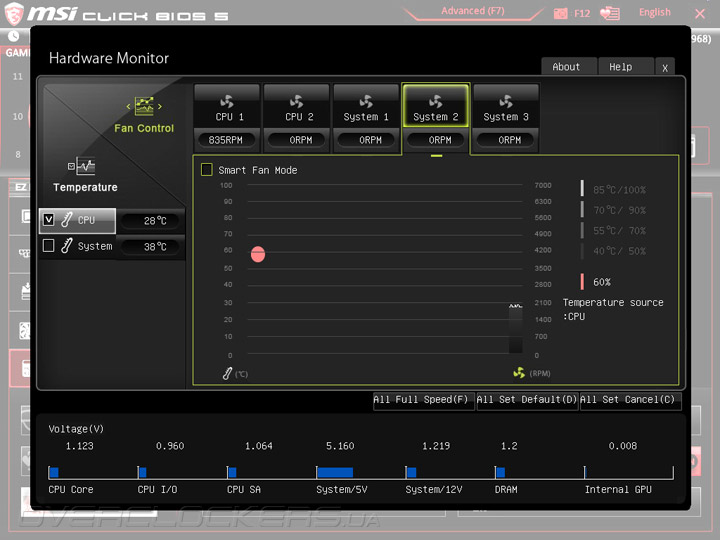

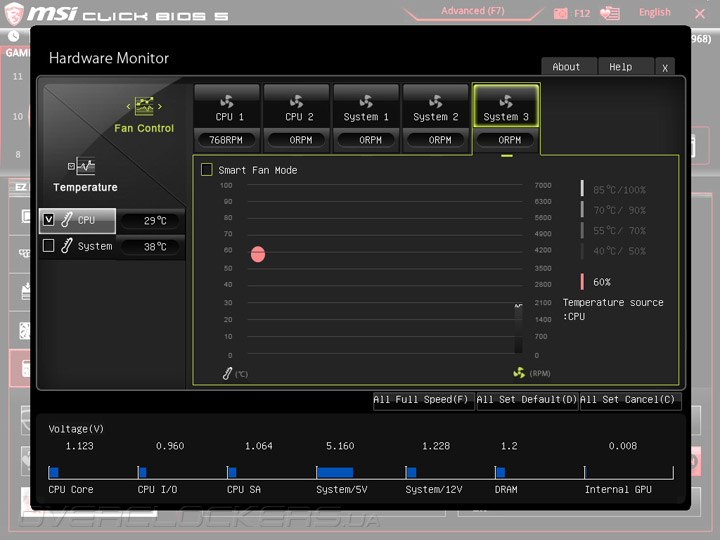

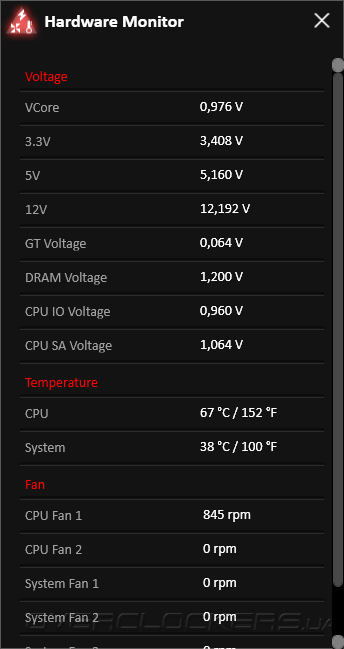

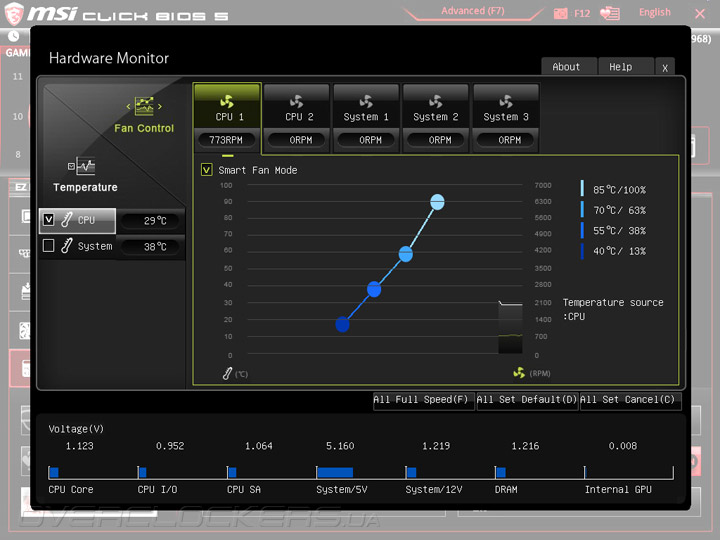

Для наблюдения за разномастной группой параметров можно использовать закладку Hardware Monitor. Есть небольшие проблемы с отображением напряжения процессора, но для этих целей ещё можно воспользоваться щупами вольтметра и контактной площадкой на плате.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

Весь комплекс умеет сворачиваться в небольшое окно, его внешний вид можно кое-как настроить путём выбора числа отображаемых параметров.

MSI Z170A Xpower Gaming Titanium Edition

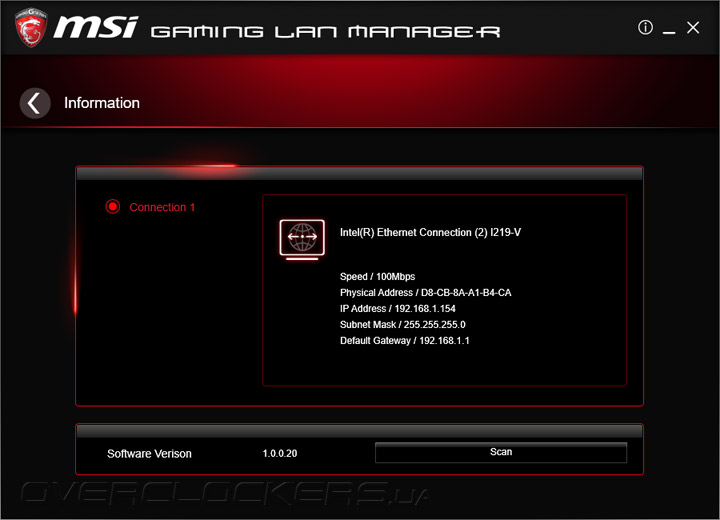

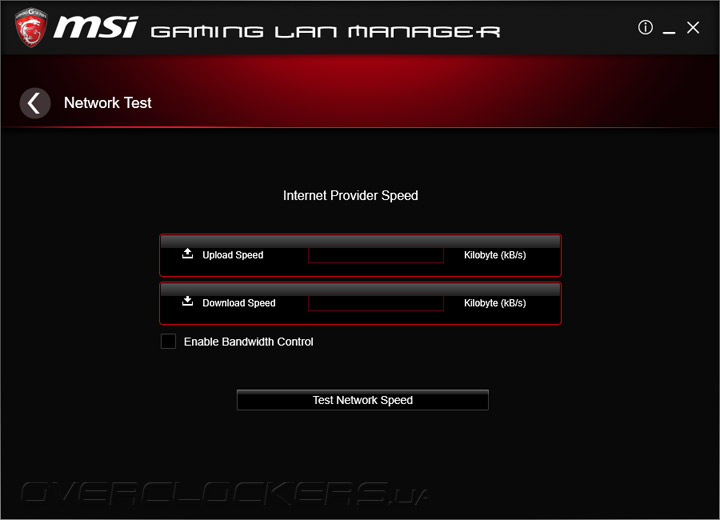

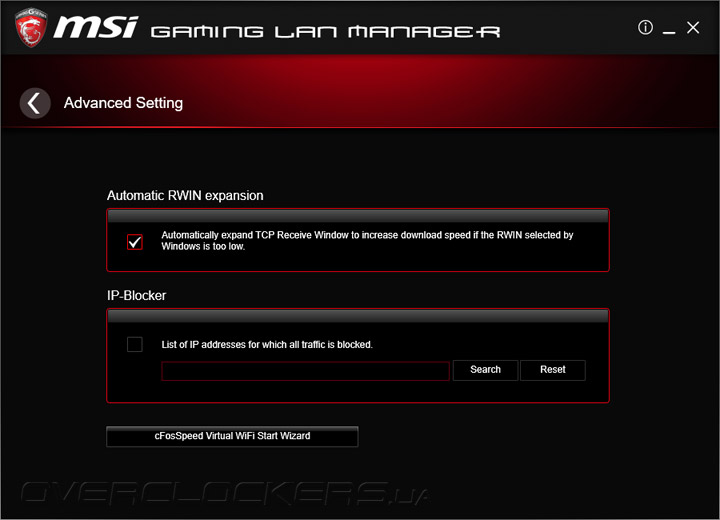

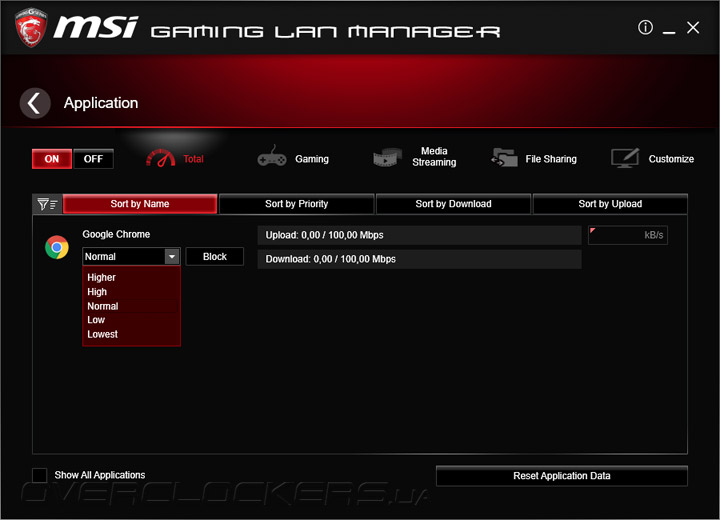

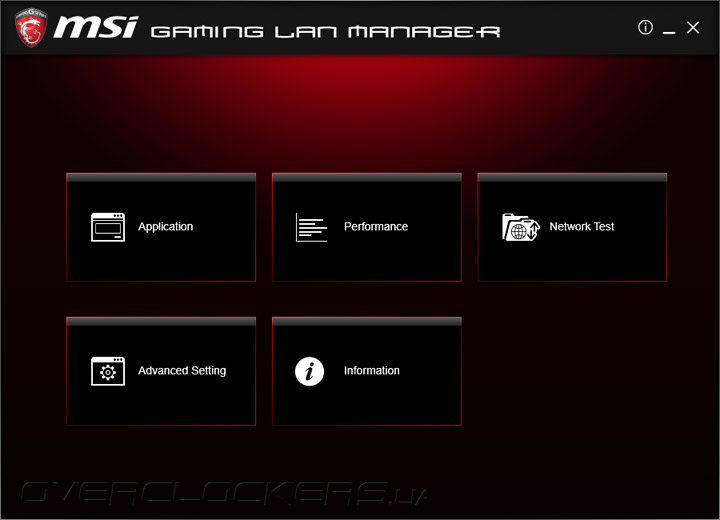

MSI Gaming Lan Manager базируется на популярном продукте cFosSpeed. Интерфейс предельно простой, не требуемый значимого участия пользователя. Программа без проблем работала в среде Windows 10.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

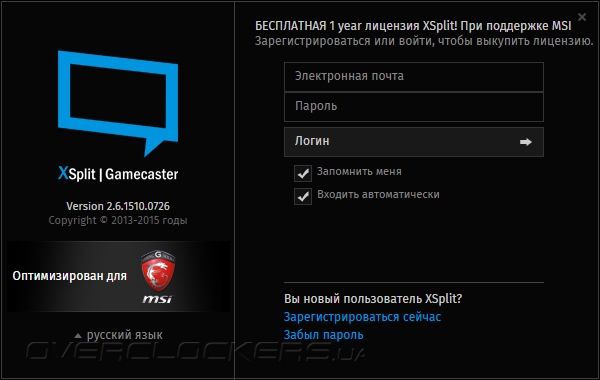

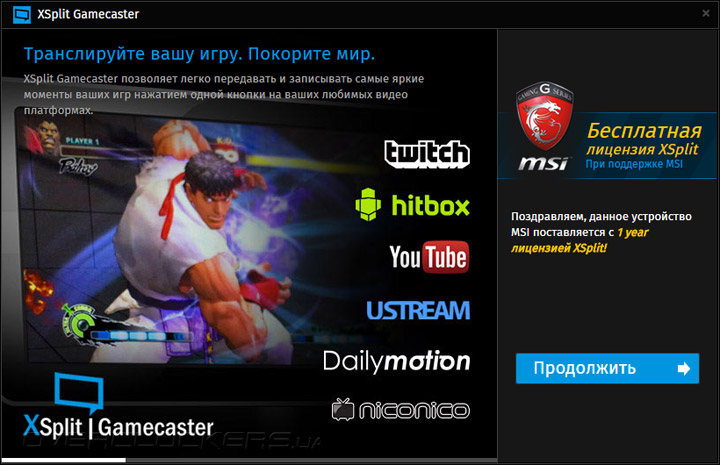

Ещё одним продуктом игровой направленности является годовая подписка на XSplit Gamecaster.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

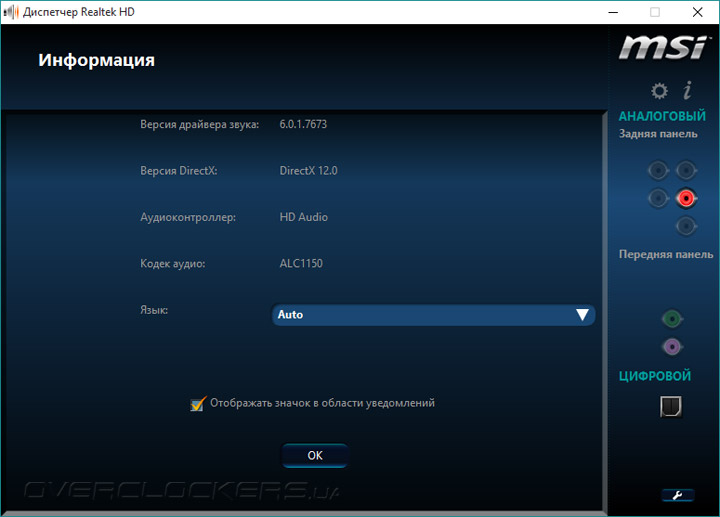

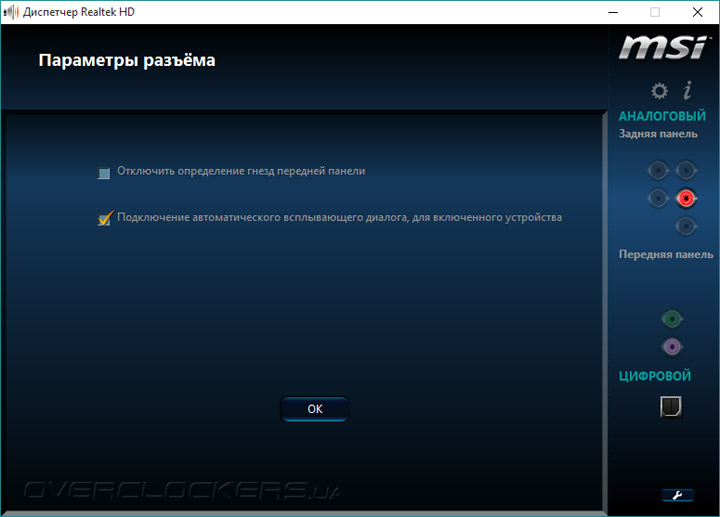

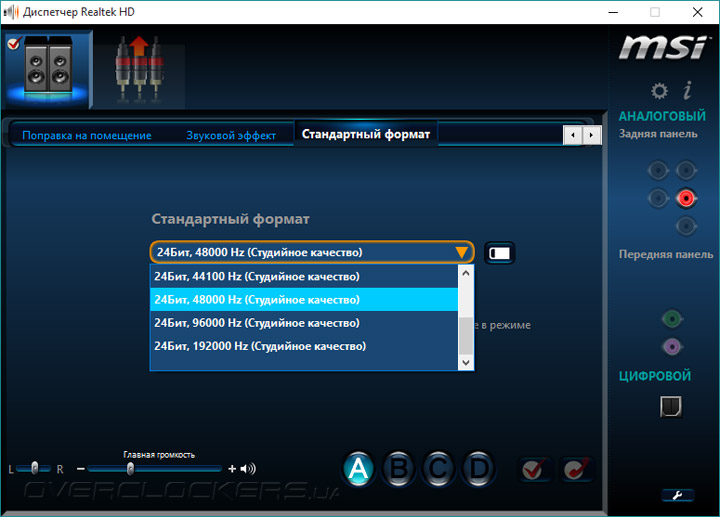

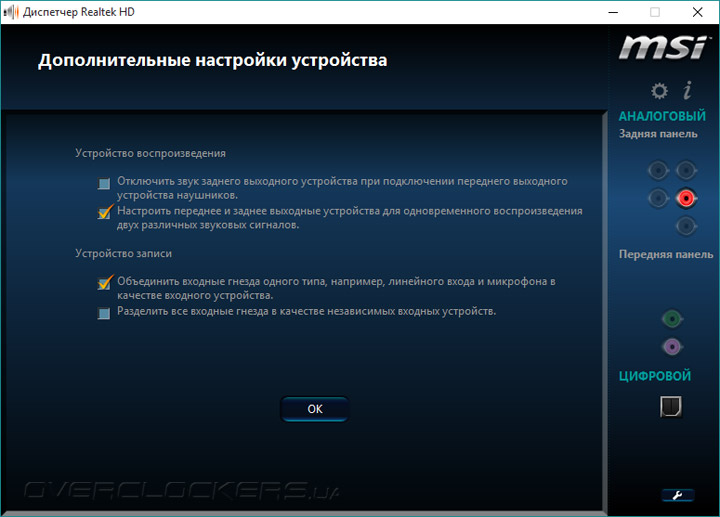

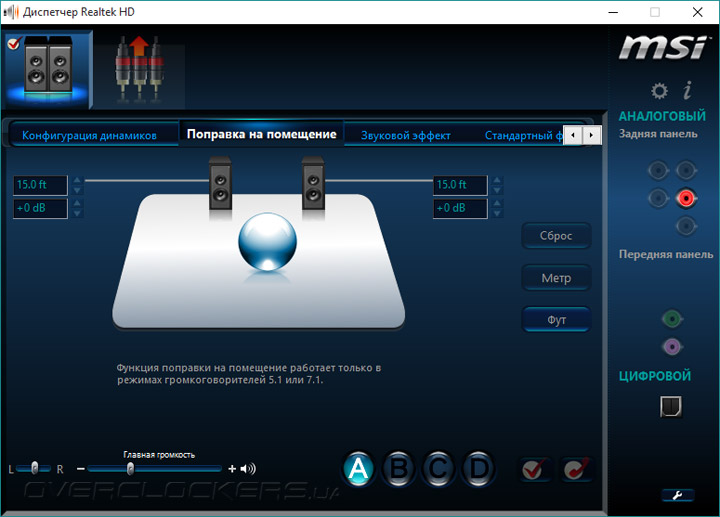

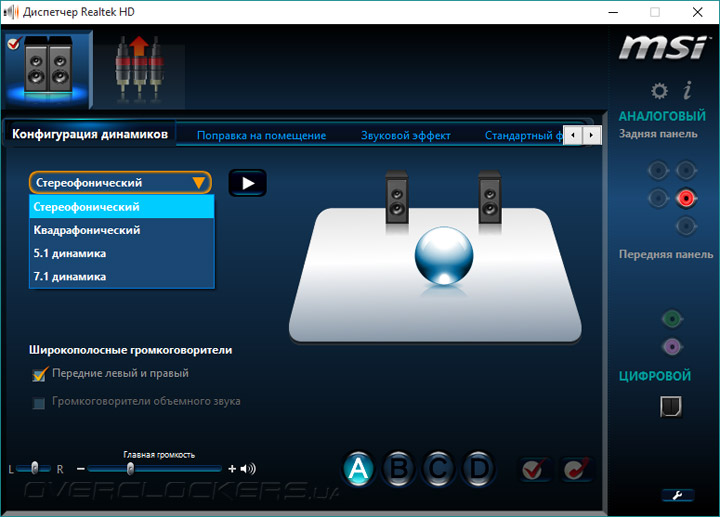

Работа со звуком базируется на собственном конфигураторе от конечного производителя кодека — Realtek. Особых настроек в нём нет.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

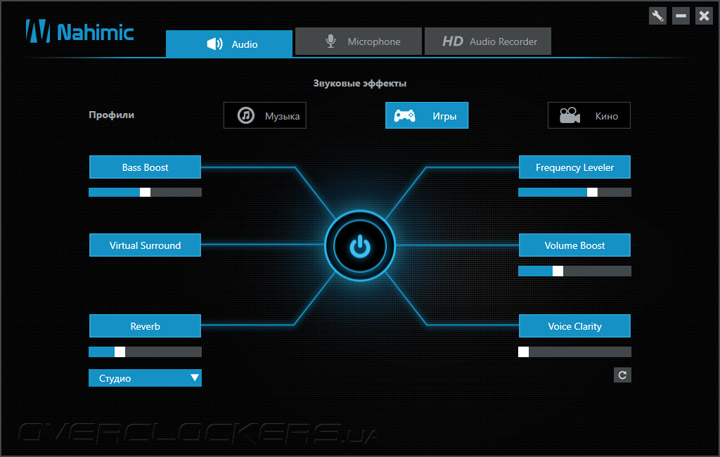

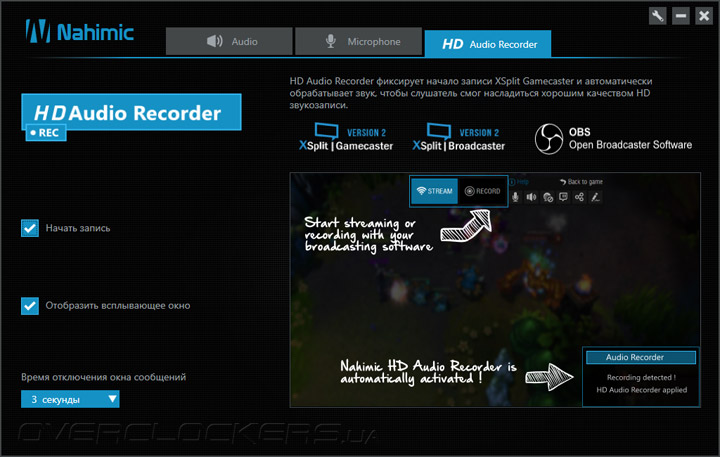

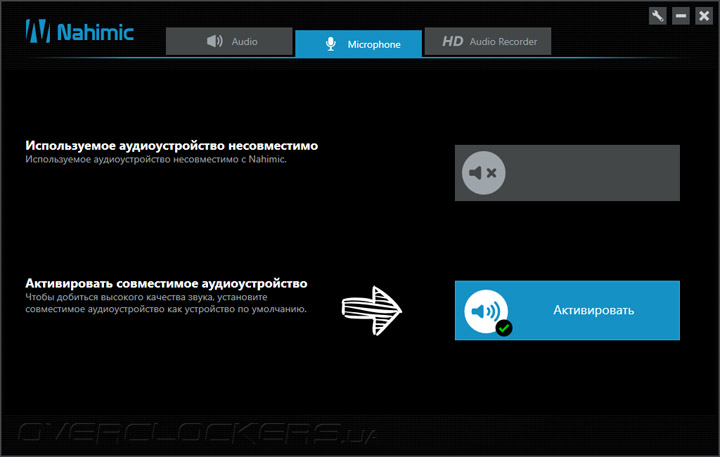

Для облагораживания звучания, приобретения особых форм и акцентов, предлагается использовать отдельный продукт — Nahimic. Он поставляется исключительно с материнскими платами производства MSI.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

Вслед за UEFI нельзя жаловаться и на состав программ, включённых в комплект поставки, наверное, так и должно быть со значимым изделием линейки Gaming.

В стремлении к совершенству в неидеальном мире!
