Прежде у компании MSI было две линейки продуктов целиком оверклокерской направленности — экстремальная XPower и не менее эффектная, но немногим скромнее и потому дешевле, MPower. Однако популярность семейства Gaming привела к забвению отдельно выделенной ветки. Теперь старшие «игровые» платы обзавелись литерой M, а XPower стала изюминкой в серии. Сегодня выясним, как сильно её новый имидж повлиял на фактические возможности устройства.

Плата не является самой старшей и дорогой, но для оверклокеров именно здесь сосредоточены все фирменные наработки. Особенностью этой модели выступает отдельный съёмный модуль OC Dashboard для регулировки некоторых параметров при разгоне. Кроме него энтузиастам пригодится имеющийся индикатор POST-кодов, точки для замера напряжений, во время азотных бенч-сессий может быть полезно управление слотами PCI-E. Менее подготовленным пользователям заготовлен многопозиционный переключатель Game Boost'er — инструмент по автоматическому разгону системы. Плата оснащена неплохой подсистемой питания для процессора. Также нельзя не отметить и необычный для нынешнего времени цвет — серебристый.

MSI Z170A Xpower Gaming Titanium Edition

Возможности по расширению конфигурации системы заметно шире, чем у рядовых продуктов. Есть пара SATA-E и M.2, портов SATA и USB последних ревизий больше обычного. Поддержки старых интерфейсов фактически нет, если не брать во внимание наличие одного PS/2. Больше подробностей в ниже размещённой таблице.

Модель MSI Z170A XPower Gaming Titanium Edition (MS-7968)
Официальная страница продукта в Сети ua.msi.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2600*/2800*/3000*/3200*/3600*/3866*/4000*(OC), максимум 64 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 2 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы DisplayPort, 2 x HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (типа А), ASM1142)
7 х 3.1 Gen1 (4 разъёма на задней панели, Z170)
7 x 2.0 (3 разъёма на задней панели, Z170)
SATA Express 2 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170), 2 x SATA 6 Гбит/с (ASM1061)
RAID 0, 1, 5, 10 (SATA, Z170), 0, 1 (M.2 PCI-E, Z170)
Встроенный звук Realtek ALC1150 (7.1, HDA), 2х Texas Instruments OPA1652
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности POST-индикатор, контакты для измерения напряжения, поддержка AMD 4-Way CrossFireX и NVIDIA 2-Way SLI, кабель с модулем OC Dashboard, кнопки включения, перезагрузки, сброса настроек CMOS (на задней панели), аварийного восстановления прошивки; переключатели Game Boost (авторазгон), Hotkey, Slow Mode, линий PCI-E и микросхем с прошивкой
Цена в рознице, $ 340

Упаковка и комплектация

Набор принадлежностей и плата поставляются в крепкой коробке характерных цвету изделия оттенков. Не удивительно отметить принадлежность к старшей серии продукции MSI — Enthusiast Gaming.

MSI Z170A Xpower Gaming Titanium Edition

Лицевая панель откидывается в сторону и на ее внутренней стороне находится описание ключевых особенностей. Все упомянутые здесь моменты относятся исключительно к аппаратным, разве что звуковая часть включила упоминание программного обеспечения, роль которого досталась продукту Nahimic. Через прозрачное окно можно видеть саму плату.

MSI Z170A Xpower Gaming Titanium Edition

На обратной стороне используется больше эмблем, олицетворяющих используемые технологии. Вместе с тем есть схематическое изображение задней панели и таблица с характеристиками.

MSI Z170A Xpower Gaming Titanium Edition

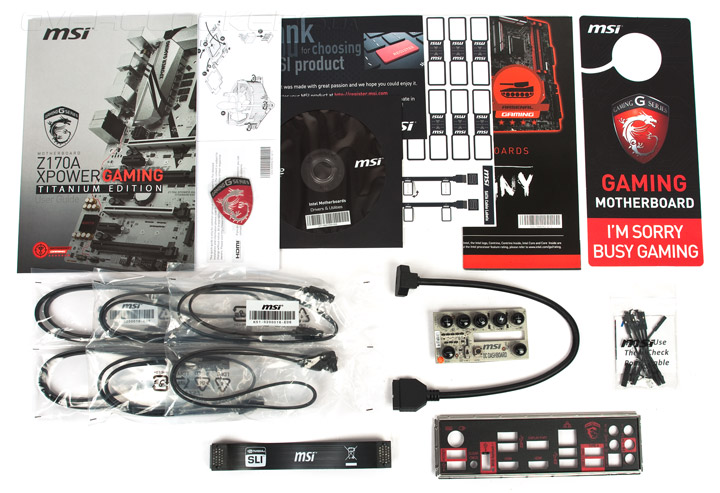

Вспомогательный комплект поставки упакован в отдельную коробку. Состав элементов следующий:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом MSI Gaming Series;
  • карточка регистрации покупателя;
  • большой разворачивающийся лист, на котором изображена плата и выполнено описание всех её узлов;
  • табличка на дверь «I’M SORRY BUSY GAMING/I’M NOT HERE»;
  • шесть кабелей SATA 6Gb/s, три из которых с Г-образным разъёмом на одном из концов;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • набор переходников для измерения напряжения;
  • комплект из интерфейсного кабеля и модуля управления OC Dashboard.
MSI Z170A Xpower Gaming Titanium Edition

Подключение последнего приспособления позволит испытать аппаратные кнопки по увеличению (уменьшению) множителей BCLK и CPU в режиме реального времени. Первый параметр можно отрегулировать в UEFI. Они подсвечиваются красным оттенком. В середине находятся кнопки пуска и рестарта системы (горят зелено-жёлтым цветом) и кнопка по сбросу параметров (активна только в отключенном состоянии компьютера). У нижней грани небольшая кнопка позволит осуществить вход в UEFI при последующей перезагрузке ПК, её нажимать можно в любое время, даже во время процедуры опроса оборудования. Очень удобный выносной блочок, жаль только комплектный кабель небольшой длины. Его использование позволит быстро и точно найти частотный предел для ЦП и ОЗУ. Для работы с ним никаких драйверов не требуется. Внешний вид ещё не такой завершенный, как у конкурирующей продукции, тут главное — работающее состояние. Открытые элементы с обратной стороны изолированы, потому плату можно смело придерживать пальцами в ходе эксплуатации.

MSI Z170A Xpower Gaming Titanium Edition

Внешний вид

Продукт получился обычного формата ATX, в наличии множество индикаторов и переключателей, которые размещены достаточно удобно для использования на открытом стенде. Хочу отметить необычно близкое расположение сокета относительно верхнего PCI-Е гнезда, но с нашим суперкулером проблем не возникло.

MSI Z170A Xpower Gaming Titanium Edition

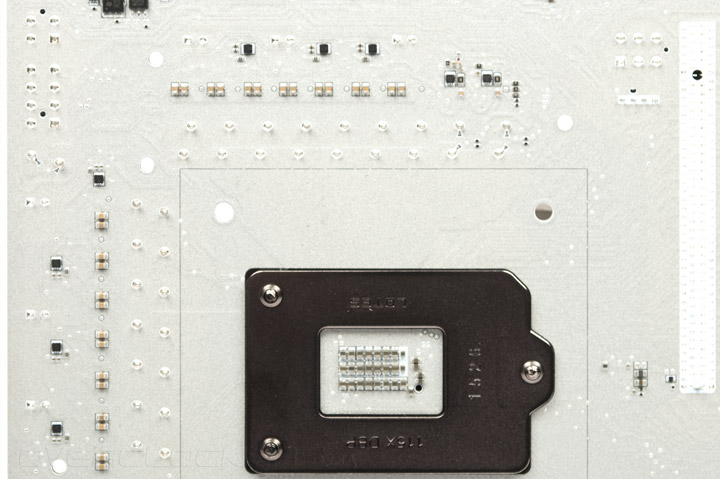

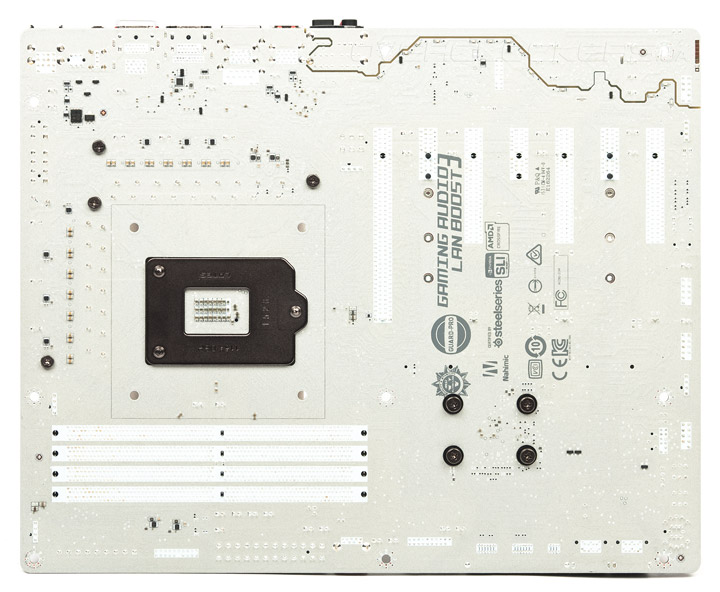

На обратной стороне есть небольшое число электронных компонентов, но они вряд ли будут мешать работе. Имеется тринадцать светодиодов красного свечения у изолирующего звуковой тракт участка текстолита. Радиаторы очень массивные, закреплены они при помощи винтов.

MSI Z170A Xpower Gaming Titanium Edition

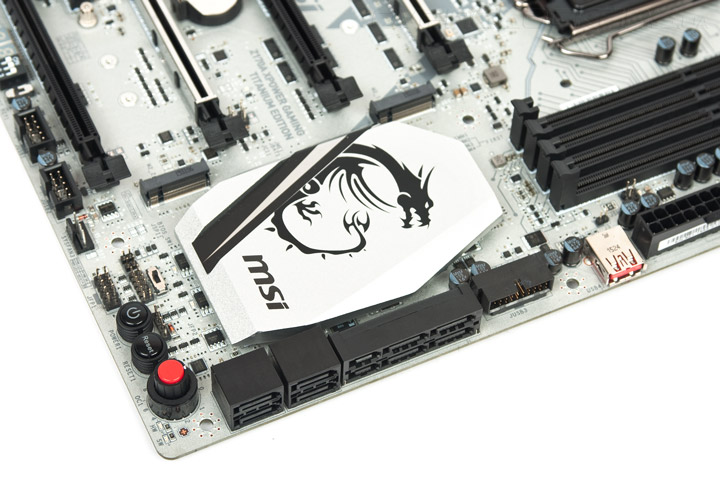

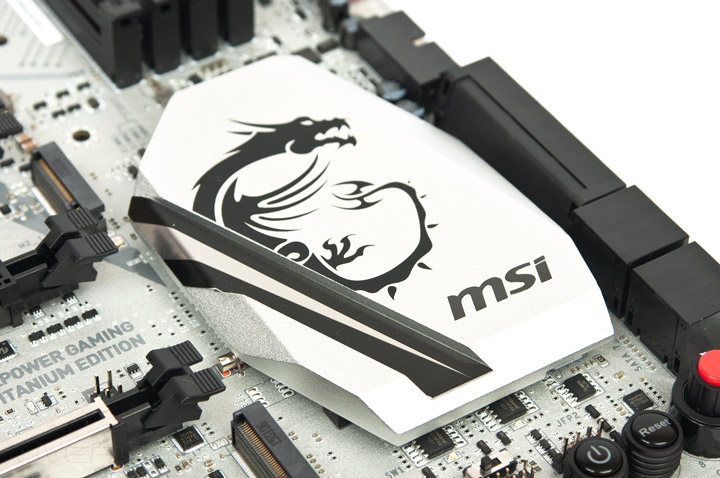

Чипсетный охладитель попросту огромен. Подсветки у него нет.

MSI Z170A Xpower Gaming Titanium Edition

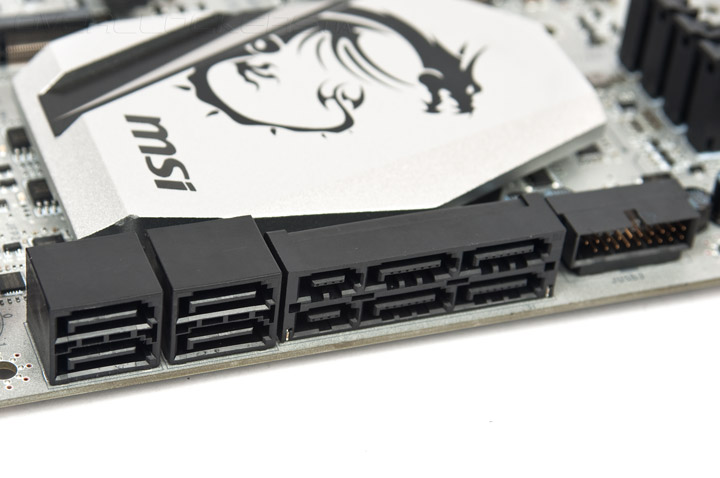

Все гнёзда SATA имеют продольное исполнение, как и рядом расположенные выходы USB, то есть ничего не станет мешать установке разного рода габаритных карт расширения.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

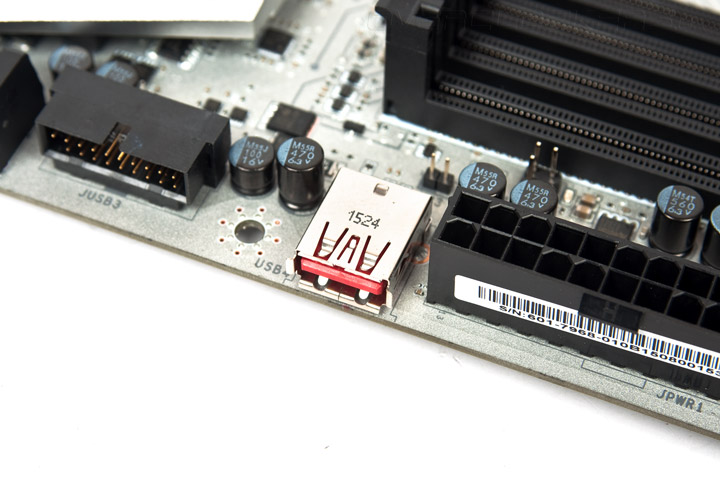

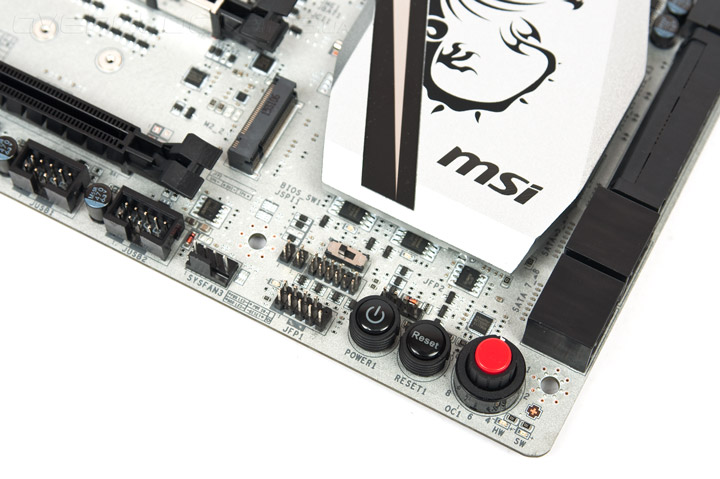

Здесь, у самого угла платы, находятся два светодиода, отображающих режим работы переключателя Game Boost, а чуть левее — светодиод активности дисковой подсистемы, ещё один есть у гнезда питания ATX — индикатор активности функции XMP. Они красного цвета, а программный режим работы автоматического разгона сопровождается зеленым свечением (для этого нужны изменения настроек в прошивке, то есть без них активен красный индикатор).

MSI Z170A Xpower Gaming Titanium Edition

Без подключенного OC Dashboard зелено-жёлтым цветом будут гореть кнопки пуска и перезагрузки. Над ними находится переключатель между двумя микросхемами с прошивками. Штатное положение будет сопровождаться синим свечением, а другой вариант работы — зелёным.

MSI Z170A Xpower Gaming Titanium Edition

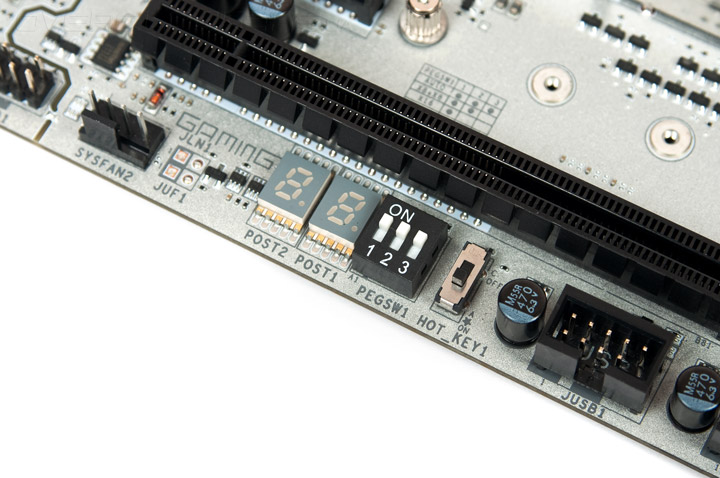

POST-индикатор в свою очередь светится зелёно-жёлтым цветом. В итоге имеем преобладание красных оттенков, небольшое число зелёно-жёлтых и совсем малость синего. Довольно информативно, но вот моддеры могут быть расстроены. В режиме работы операционной системы на сегментном индикаторе отображается температура процессора.

MSI Z170A Xpower Gaming Titanium Edition

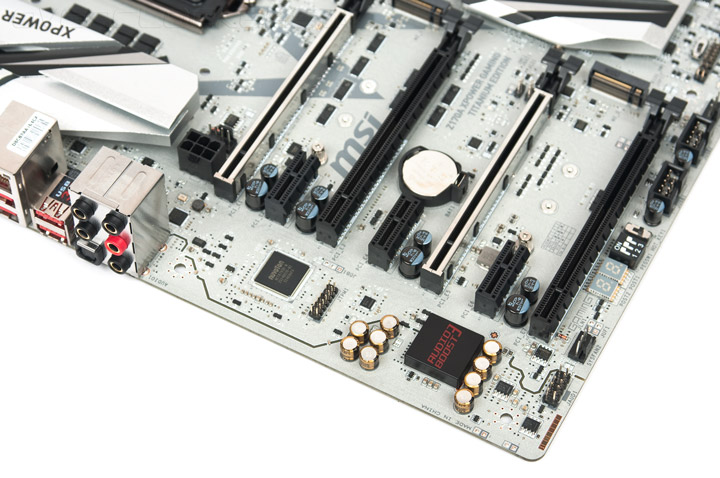

Три верхних гнезда PCI-E x16 могут разделить между собой шестнадцать процессорных линий. Верхнему традиционно досталась первозначимая роль. Самое нижнее полноформатное соотносится уже к чипсету. Все слоты PCI-E позволяют устанавливать в них карты любых размеров.

MSI Z170A Xpower Gaming Titanium Edition

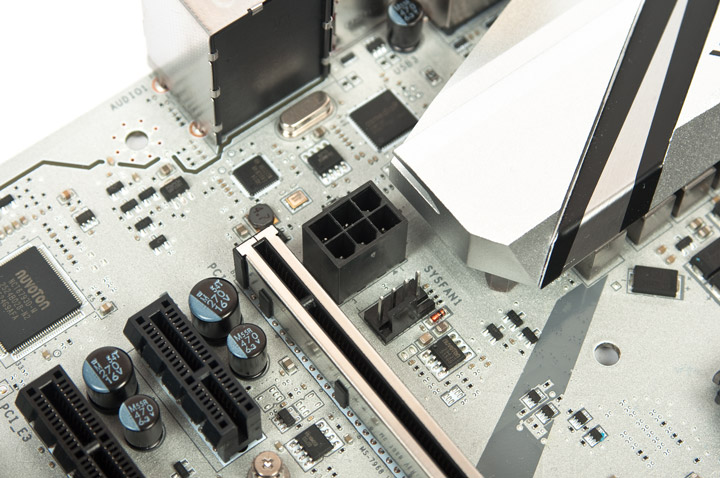

Для усиления питания в этой части платы предусмотрено шестиконтактное дополнительное гнездо. Роль переключателей линий выполняют восемь микросхем PI3PCIE3415ZHE.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

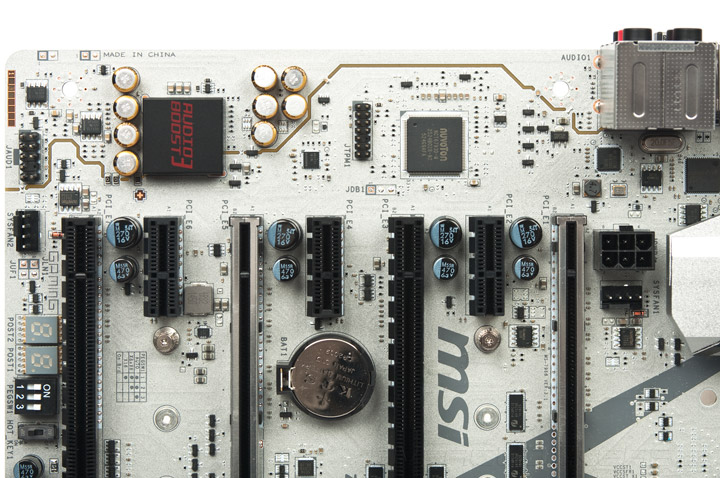

Звуковая подсистема ничем особым не выделяется, она основана на ALC1150 от Realtek и сдобрена двумя ОУ OPA1652 от Texas Instruments.

MSI Z170A Xpower Gaming Titanium Edition

Контактная площадка для замера напряжений позволит орудовать щупами даже неопытным пользователям без опаски что-либо замкнуть. Измерить можно шесть главных системных напряжений. В ходе экспериментов все замеры проходили без претензий к плате.

MSI Z170A Xpower Gaming Titanium Edition

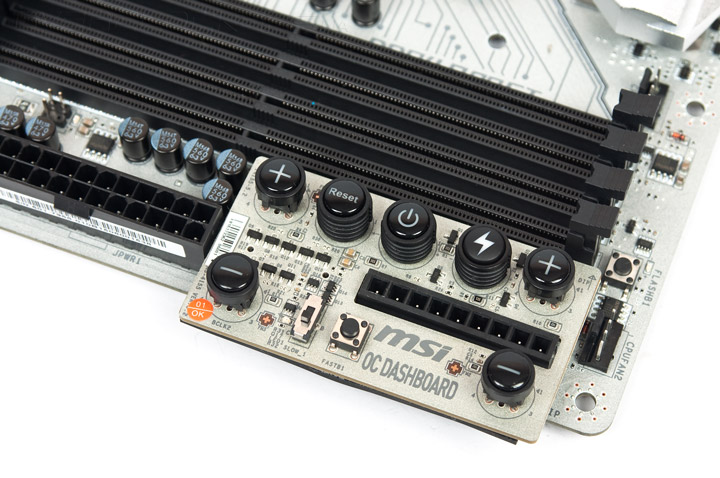

Дополнительный модуль имеет специальную конструкцию, позволяющую его установку прямо на плату. Мне же было удобнее работать с ним «удалённо», умостившись в кресле, то есть, используя удлиняющий комплектный кабель.

MSI Z170A Xpower Gaming Titanium Edition

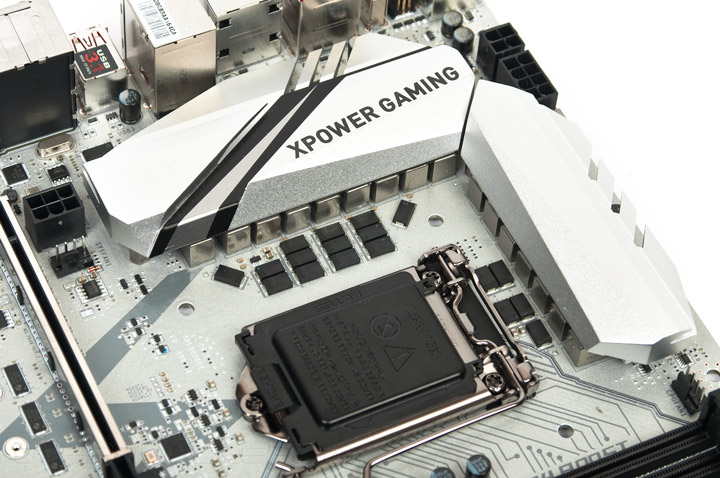

Система охлаждения силовых элементов массивная, но не высокая. Дополнительное удобство создают танталовые конденсаторы. Площади в пространстве у сокета вполне достаточно для проведения процедуры установки системы охлаждения любого типа.

MSI Z170A Xpower Gaming Titanium Edition

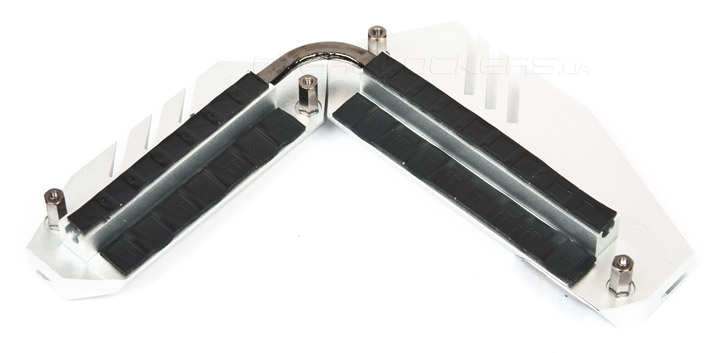

Посредством традиционных термопрокладок тепло передаётся не только с силовых элементов, а даже с дросселей. Правда, первые контактируют прямо с тепловой трубкой, а вторые — лишь с радиатором. Вес у охладителя очень приличный.

MSI Z170A Xpower Gaming Titanium Edition

Подсистему питания возглавляет ШИМ-контроллер производства International Rectifier — IR35201. Сзади на плате находятся семь удвоителей IR3599. Вместе они образуют четыре канала для питания встроенного ГП и десять (виртуальных) — для ЦП. В составе каждого канала используется элемент типа DrMOS — IR3555. C левой стороны сокета находится двухфазная система, созданная для работы CPU SA. Модель внешнего тактового генератора — IDT 6V41516NLG.

MSI Z170A Xpower Gaming Titanium EditionMSI Z170A Xpower Gaming Titanium Edition

Подсистема питания мощнейшая, один элемент DrMOS можно считать лучшей альтернативой паре стандартных транзисторов, полагаю, нагрева в обычных режимах работы у этой платы быть не должно в принципе. MSI не отстают от конкурентов и тоже предлагают использовать термодатчик для замера температуры ЦП путём его установки под процессором. Для этого предусмотрено специальное отверстие в середине сокета.

MSI Z170A Xpower Gaming Titanium Edition

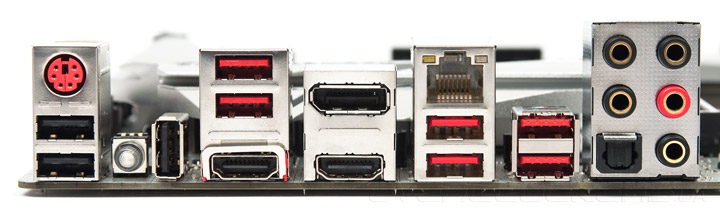

Отказ от D-Sub и DVI позволил расположить на задней панели больше разъемов USB. Видеовыходов всего три, два из них HDMI, и, вероятнее всего, оба дополнены конвертерами уровней сигналов PTN3360D. Кнопка сброса настроек оснащена подсветкой синего цвета, а гнездо Ethernet — красной (вместе с сопутствующими портами USB).

MSI Z170A Xpower Gaming Titanium Edition

В целом, знакомством с изделием в ходе осмотра я остался полностью доволен. Пожаловаться можно, разве что, на сравнительно малое число гнёзд для подключения вентиляторов. Подсистема питания кажется очень мощной, в наличии множество вспомогательных элементов для работы с системой и проведения разгона. В то же время немало внимания уделено и возможностям по расширению системной конфигурации. Пришло время работы с программными наработками.
