Обзор и тестирование материнской платы MSI MPG Z590 Gaming Force. Экспериментируем с разгоном Intel Core i7-11700K

Устремления к завоеванию внимания новых покупателей компанией MSI привели к включению в модельный ряд продукта Gaming Force. Акцент выполнен на броском оформлении, цвет радиаторов и наклеек далёк от широко распространённых на рынке цветов монохромных оттенков. Плату не разрабатывали с нуля, а взяли за основу модель, давно знакомую приверженцам марки, — MPG Z590 Gaming Carbon WiFi, лишив её части узлов. Так, здесь не найти предустановленного адаптера беспроводных сетей, нет для него и какой-то обособленной площадки. Система подсветки не будет поддерживать Ambient Link. В остальном они фактически идентичны. Серия продуктов MPG следует сразу за флагманской MEG, мы уже познакомились с её представителем в лице MSI MEG Z590 Ace и потому будет проще провести между ними параллели. Отмечу мощный стабилизатор, сопровождающийся парой гнёзд питания ЦП, и индикатор кодов POST, который сможет помочь при разгоне. Отсутствуют дополнительные кнопки на плате, площадки для замеров напряжений, также число слотов M.2 оказалось уменьшено до трёх, а микросхема с прошивкой — одна.

MSI MPG Z590 Gaming Force

Предметно разговор обо всём пойдёт дальше, сперва предлагаю изучить таблицу с основными возможностями.

Модель MSI MPG Z590 Gaming Force (MS-7D06 VER:2.1)
Официальная страница продукта в Сети MPG Z590 Gaming Force
Чипсет Intel Z590
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Rocket Lake-S, Comet Lake-S)
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ:
2133–3200 — JEDEC
3200–5333 — OC
Слоты PCI-E 2 x PCI Express 4.0 x16 (x16+x0, x8+x8) — CPU
1 x PCI Express 3.0 x16 (x4) — Z590
2 x PCI Express 3.0 x1 — Z590
M.2 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280/22110) — 11th Gen CPU
2 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) — Z590
Встроенное видеоядро (в процессоре) Intel UHD 750/730/630/610
Видеоразъёмы DisplayPort 1.4, HDMI 2.0b
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2
Порты USB 1 х 3.2 Gen 2x2 (1 разъём на задней панели (1x C), Z590)
4 х 3.2 Gen 2 (3 разъёма на задней панели, Z590)
4 х 3.2 Gen 1 (2 разъёма на задней панели, Z590)
8 x 2.0 (4 разъёма на задней панели, GL850G)
Serial ATA 6 x SATA 6 Гбит/с (Z590)
RAID 0, 1, 5, 10 (SATA, Z590), 0, 1 (M.2 PCI-E, Z590)
Встроенный звук Audio Boost 5:
Codec — Realtek ALC4080 (7.1, HDA)
Op Amp — Savitech SV3H712
S/PDIF Оптический (выход)
Сетевые возможности Intel I225-V (2.5 Gigabit Ethernet)
COM
LED Addressable Header 2x Rainbow, 1x Corsair
LED RGB Header 1
TPM 1x SPI (12 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (MX25U25673G)
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA, BOOT LED), EZ LED Control switch, Mystic Light Sync, M.2 Shield, POST-индикатор, Thunderbolt header, Tuning Controller Connector, кнопки: Flash BIOS; контактные пары: Clear CMOS; поддержка AMD 3-Way CrossFireX
Цена в рознице 10192 грн

Как и в прочих продуктах, основные ограничения ресурсов коснулись портов для накопителей. Выходы SATA5 и SATA6 будут деактивированы в случае использования любого устройства с привлечением нижнего M.2, а SATA2 отключится, если установить адаптер с таким видом интерфейса во второй (центральный) M.2. Верхний слот использует исключительно линии PCI-E от старших CPU последнего поколения, то есть с изделиями Comet Lake-S его эксплуатировать не выйдет.

MSI MPG Z590 Gaming Force

Упаковка и комплектация

Коробка из картона приличной плотности окрашена в яркие цвета, оформление нетипичного сдержанному тренду последних лет.

MSI MPG Z590 Gaming Force

На тыльной стороне задумка в подаче информации повторяет черты плат серии с суффиксом «Carbon». Есть фото изделия, схематическое изображение задней панели, табличка с основными возможностями, а по бокам разместили ключевые особенности продукта. Хочу выделить лозунг о поддержке доставки 720 Вт энергии к процессору.

MSI MPG Z590 Gaming Force

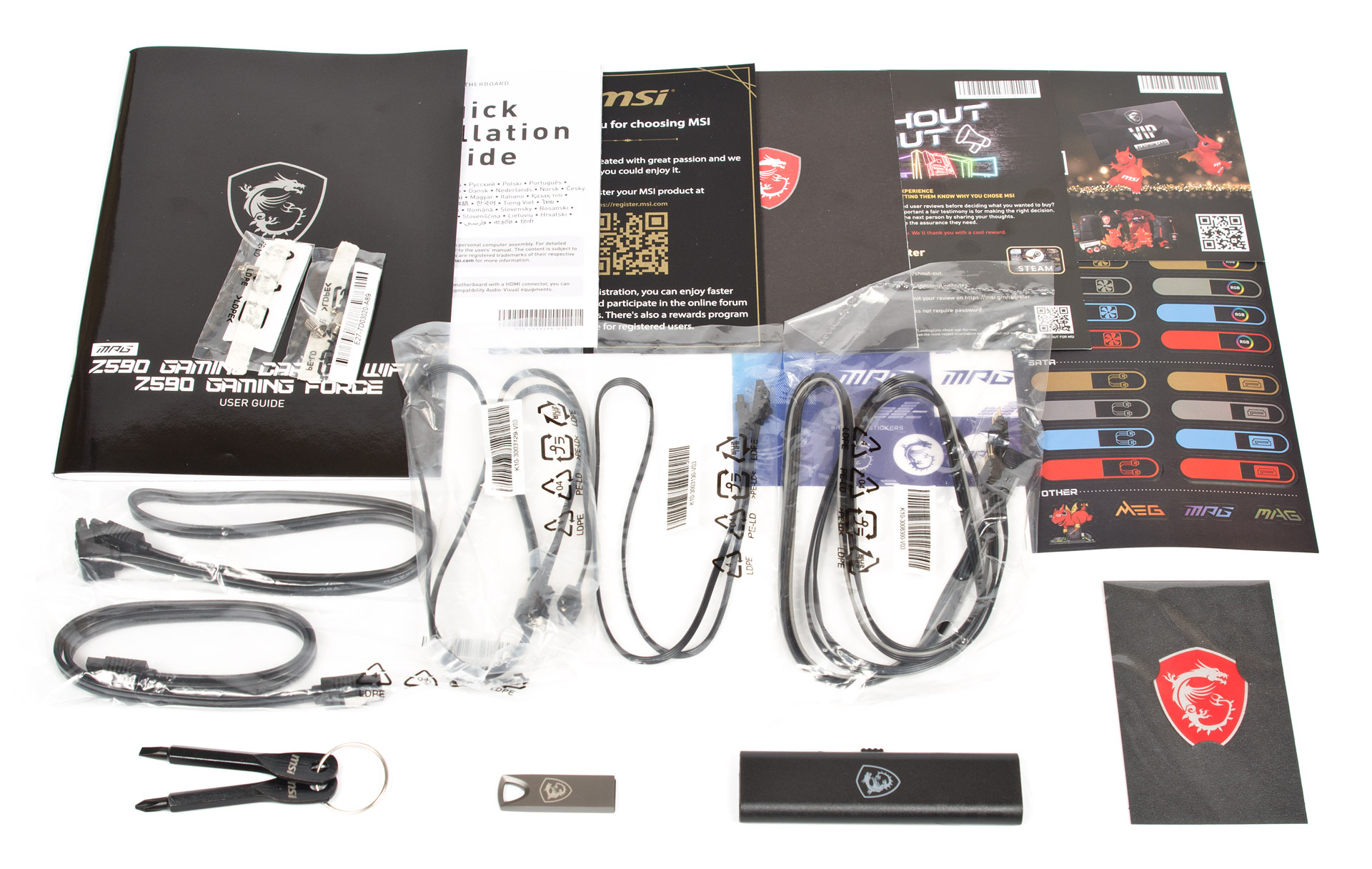

Комплектация:

  • руководство пользователя (на английском языке);
  • три стойки и три крепёжных винта для устройств формата M.2;
  • многоязычная инструкция по быстрой установке;
  • карта регистрации покупателя;
  • небольшой рекламный буклет с продукцией MSI;
  • промо-флаер акции MSI Shout Out;
  • промо-флаер акции MSI Reward Program;
  • по две наклейки для корпуса и батарейки с логотипом MPG, столько же — с фирменным драконом;
  • восемь пар ярлыков для маркировки кабелей FAN, RGB и SATA;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • три удлинителя для подключения светодиодных лент (разветвитель на пару типа 5050, один под тип WS2812B и ещё один — для лент Corsair, самый короткий);

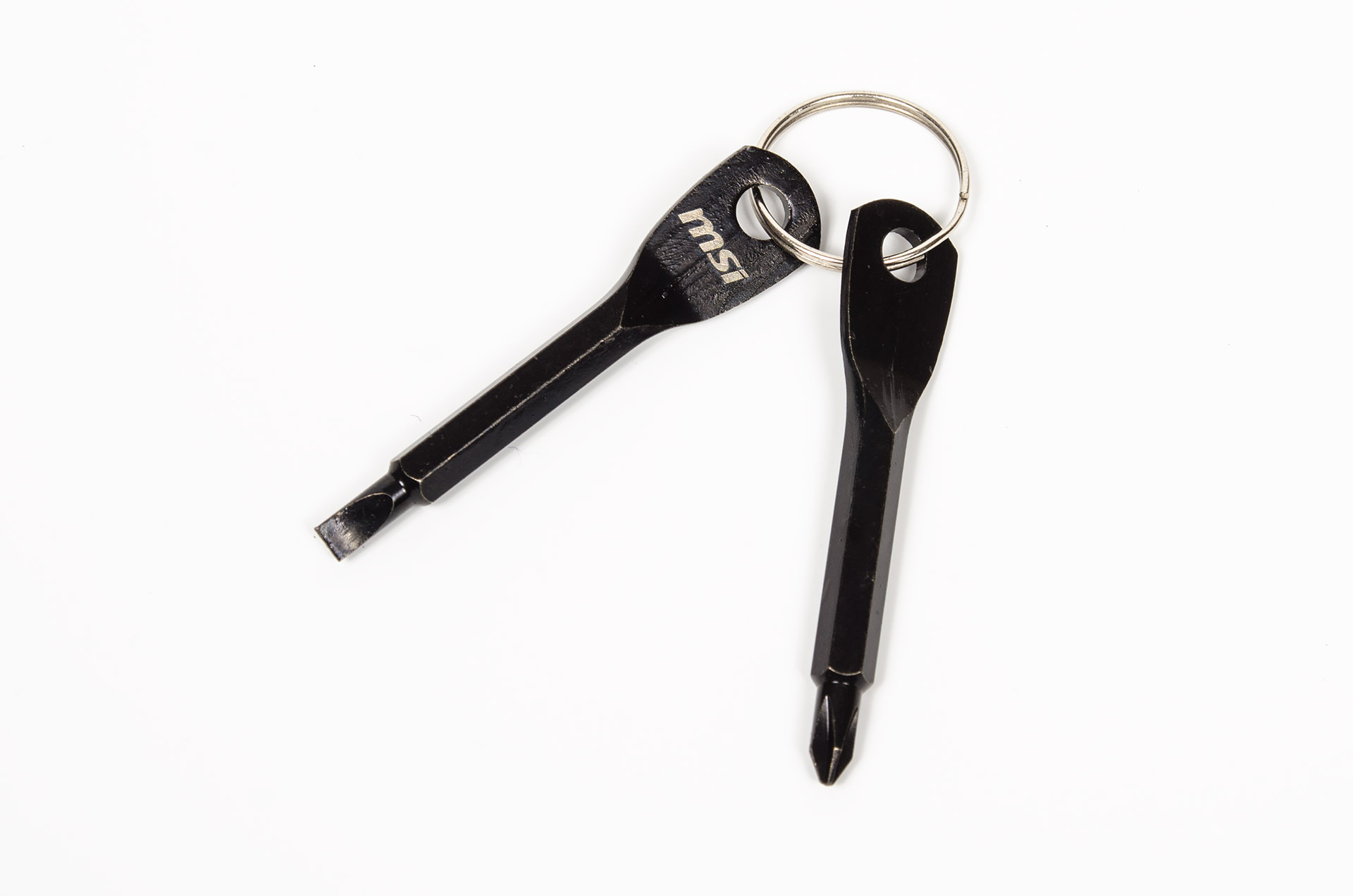

  • пара фирменных отвёрток (плоский и крестообразный шлицы);

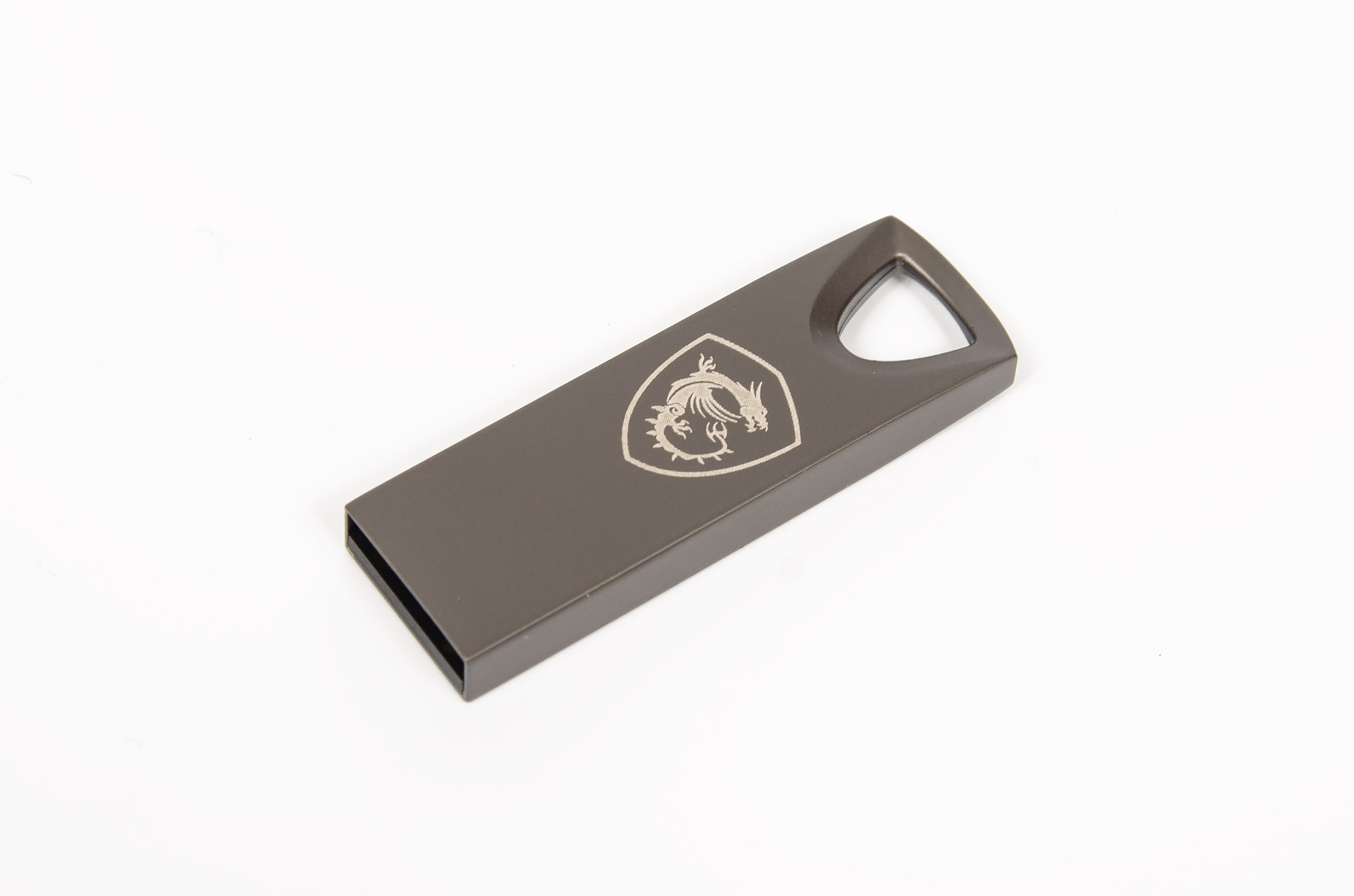

  • флэш-накопитель с драйверами и фирменным ПО (объёмом 16 ГБ);

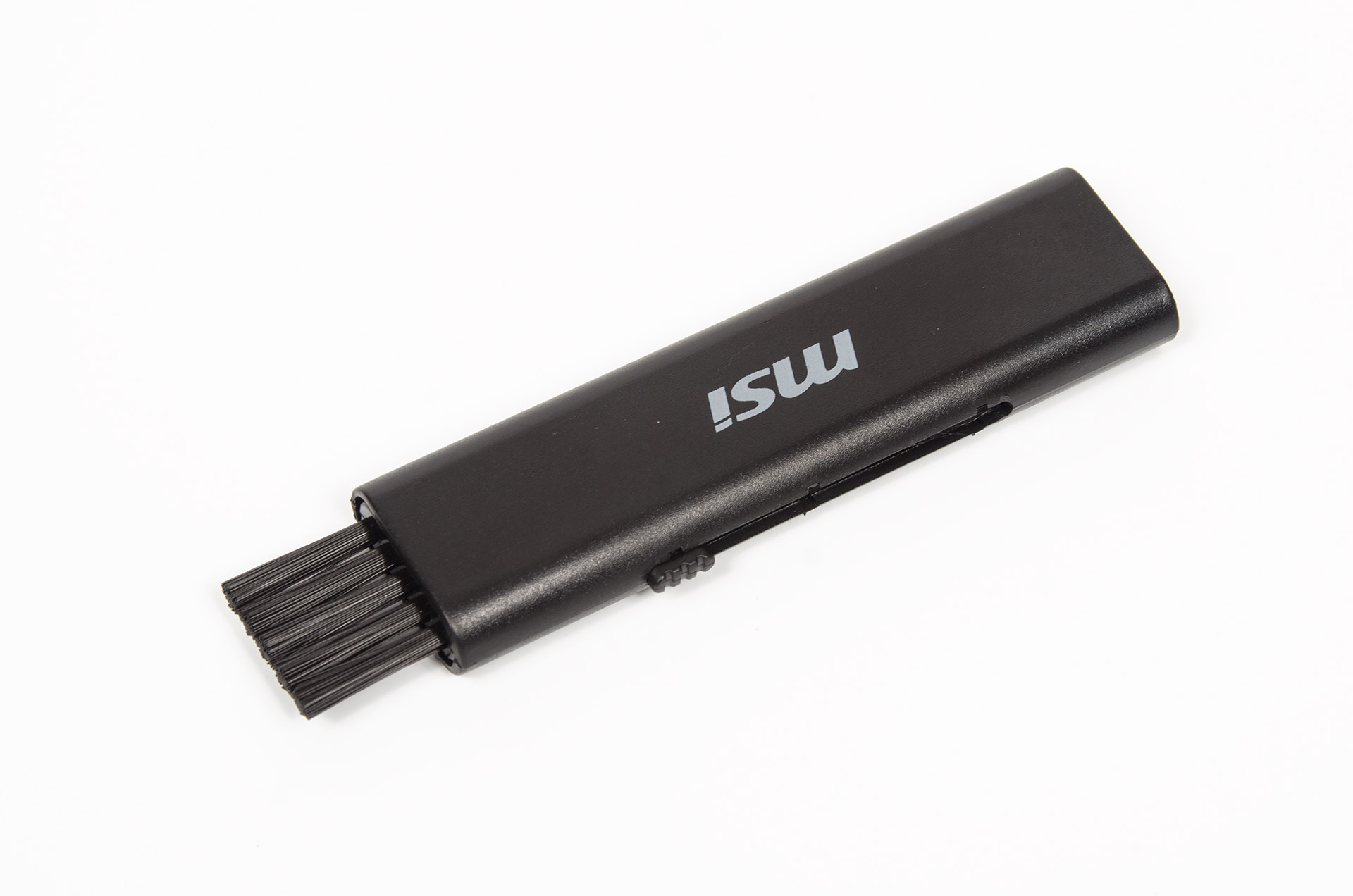

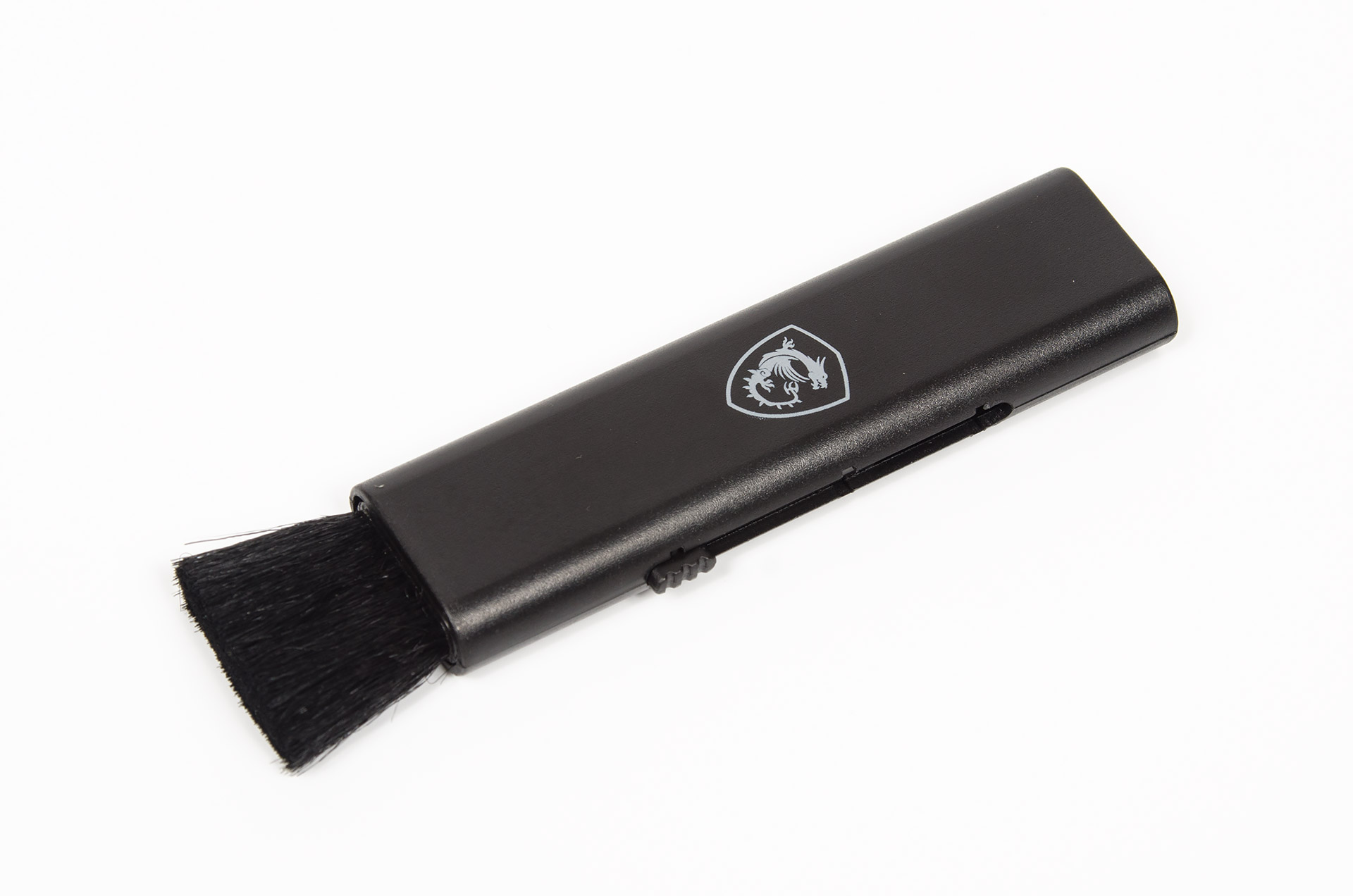

  • компактная выдвижная двухсторонняя кисточка;
  • наклейка с логотипом MSI Gaming Series.

MSI MPG Z590 Gaming Force

Внешний вид

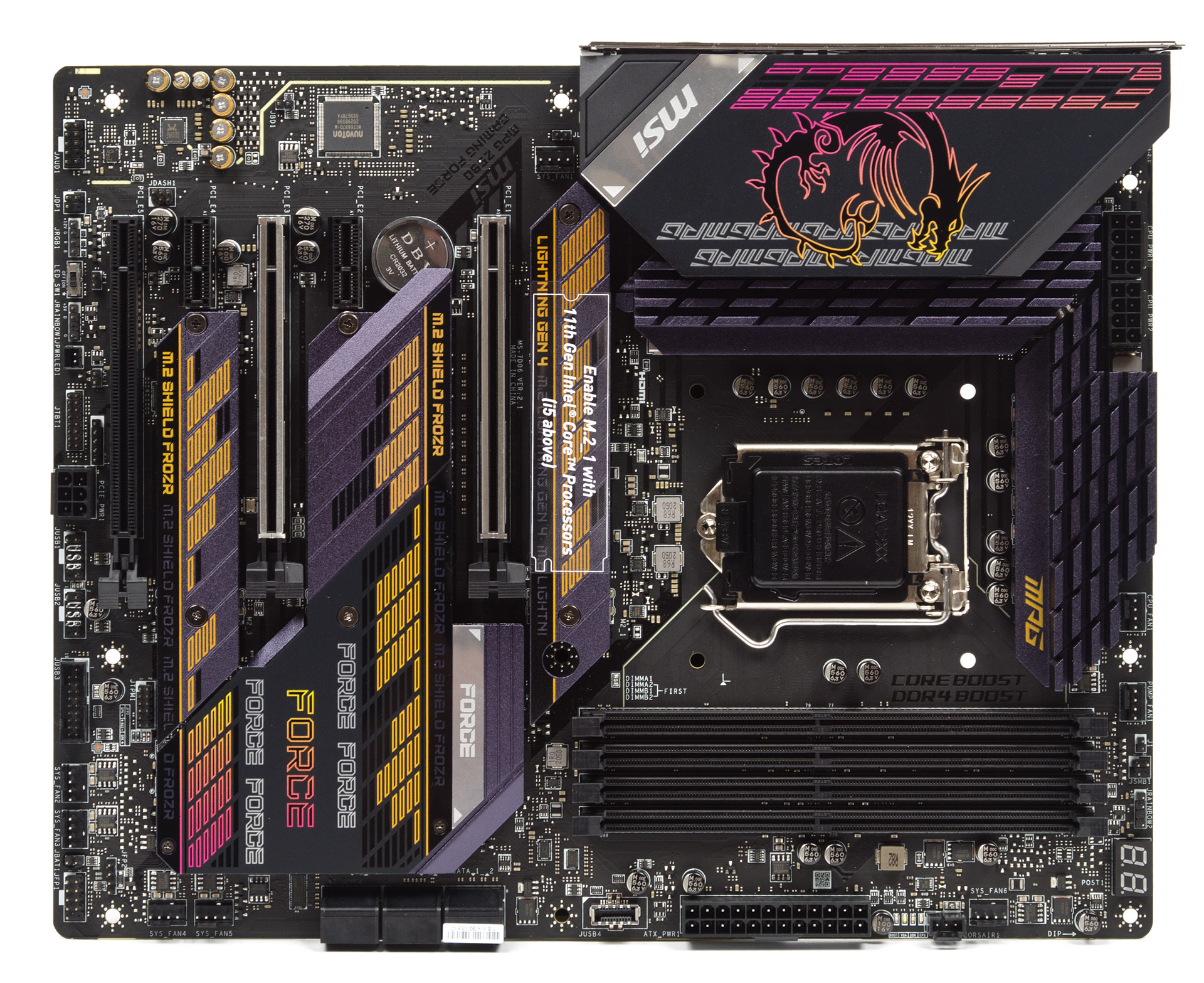

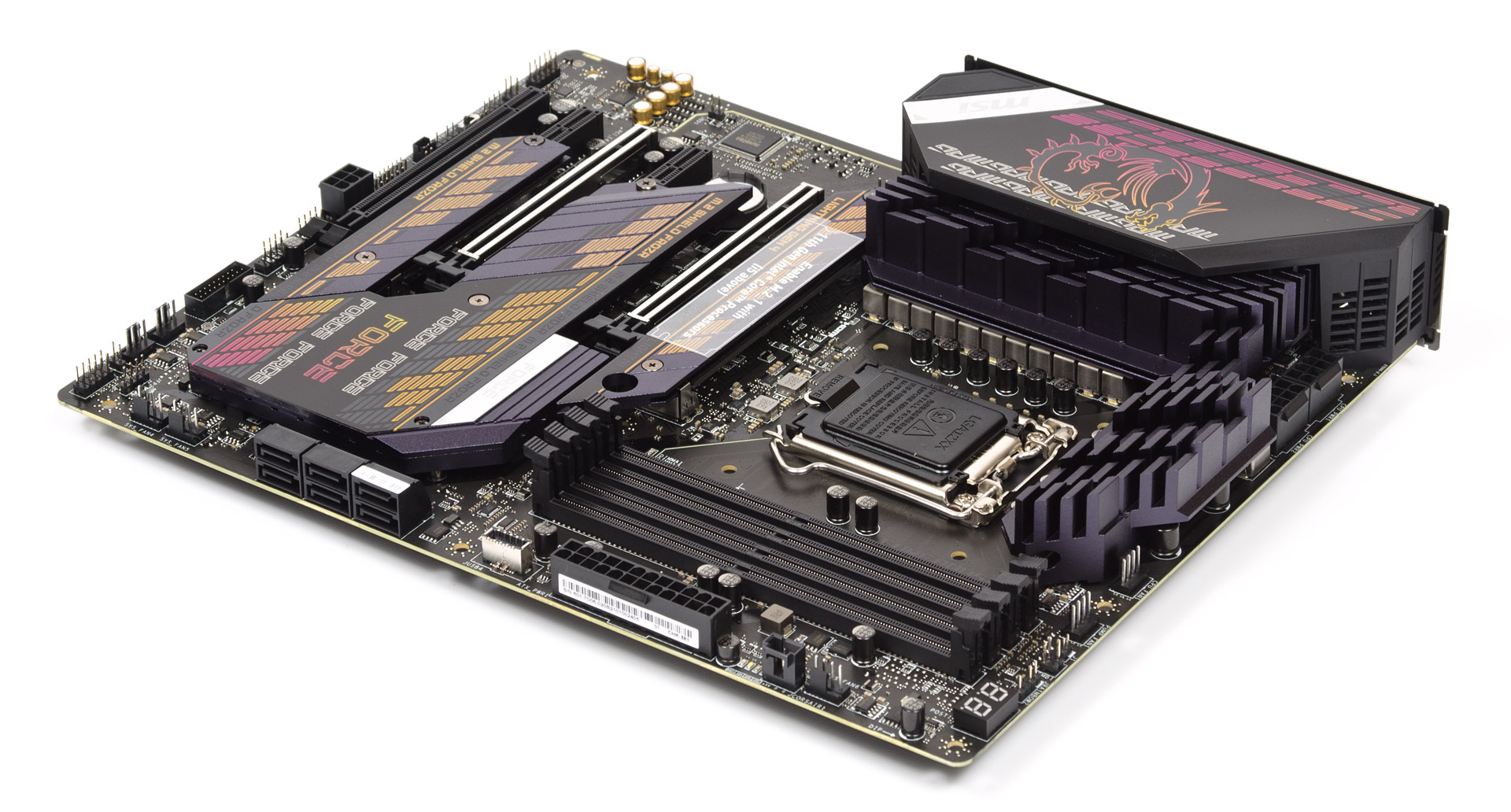

Зацепить покупателя должен дизайн. И всё же за экстравагантной внешностью скрывается добротный продукт, чувствуется даже по весу. Радиаторы толстые, в секторе стабилизатора напряжений ЦП есть тепловая трубка для равномерного распределения тепла по всей площади охладителей. Ещё хочется выделить расположение площадок для вентиляторов и их общее количество. Сразу четыре находятся у нижнего правого угла, остальная четвёрка рассредоточена по верхней части устройства.

MSI MPG Z590 Gaming Force

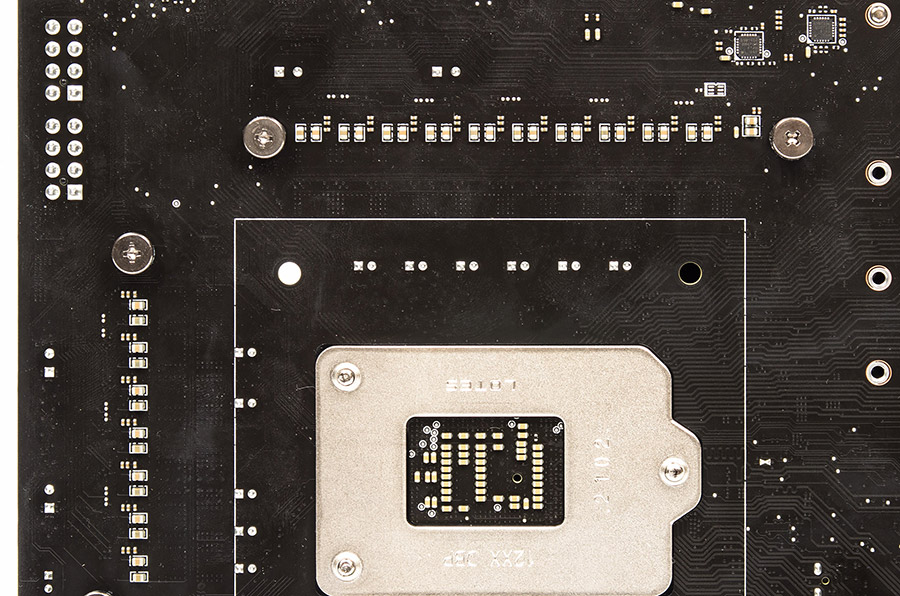

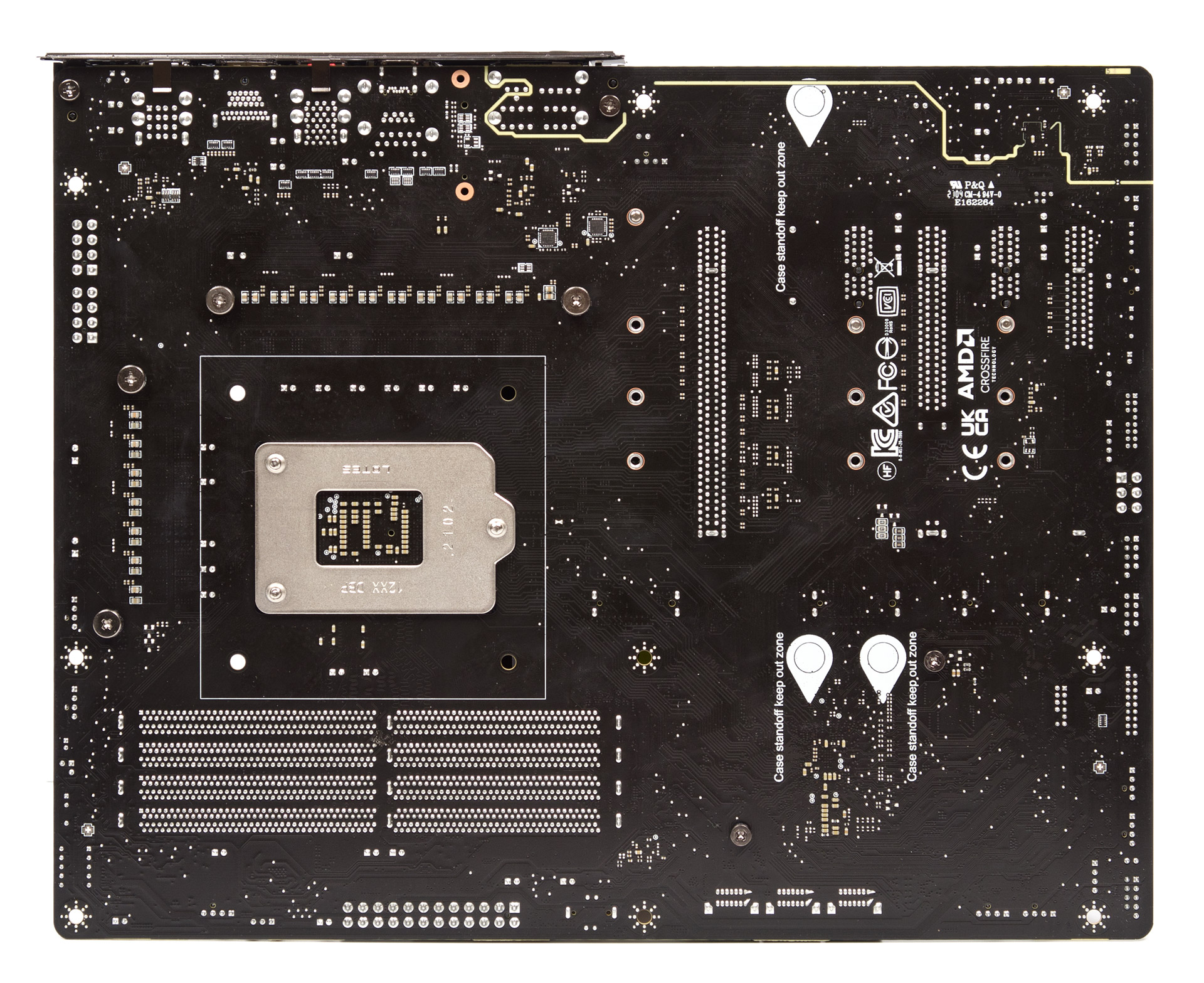

Всюду используется надёжный винтовой прижим. Число слоёв текстолита насчитывает шесть штук, что прямо указывает на высокий статус новинки, притом толщина медных проводников является удвоенной.

MSI MPG Z590 Gaming Force

Подсветкой снабжена пластиковая накладка над портами ввода-вывода сзади и участок возле чипа Intel Z590.

MSI MPG Z590 Gaming Force

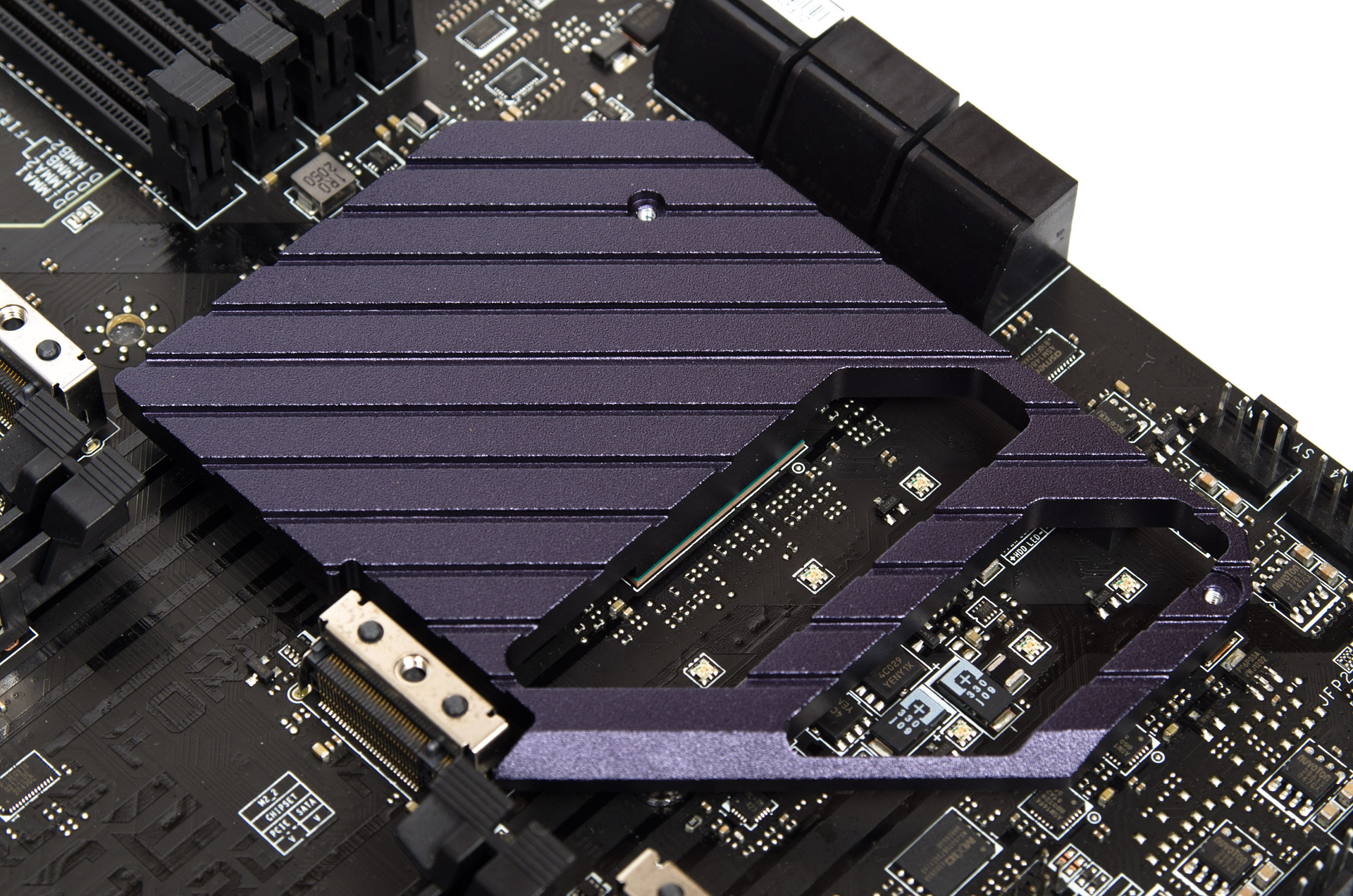

Всего есть три съёмных охладителя, центральный является совмещённым с радиатором для хаба, потому не стоит удивляться в первые часы работы компьютера фактически комнатной температуре кристалла, особенно если не используется по прямому назначению сопутствующее гнездо M.2.

MSI MPG Z590 Gaming Force

Светодиоды распаяны в два ряда. Свечение достаточно яркое и заметное даже днём.

MSI MPG Z590 Gaming Force

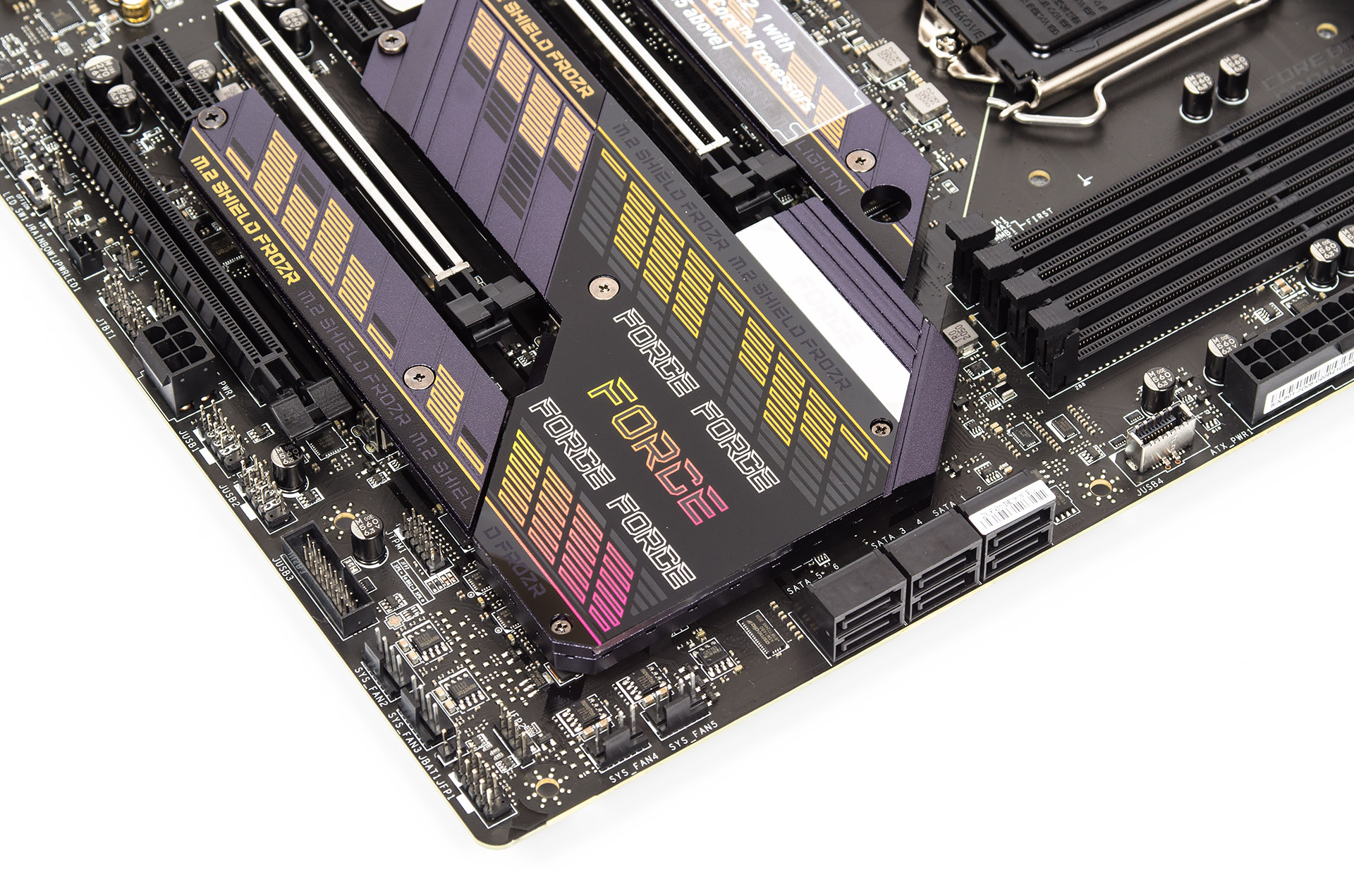

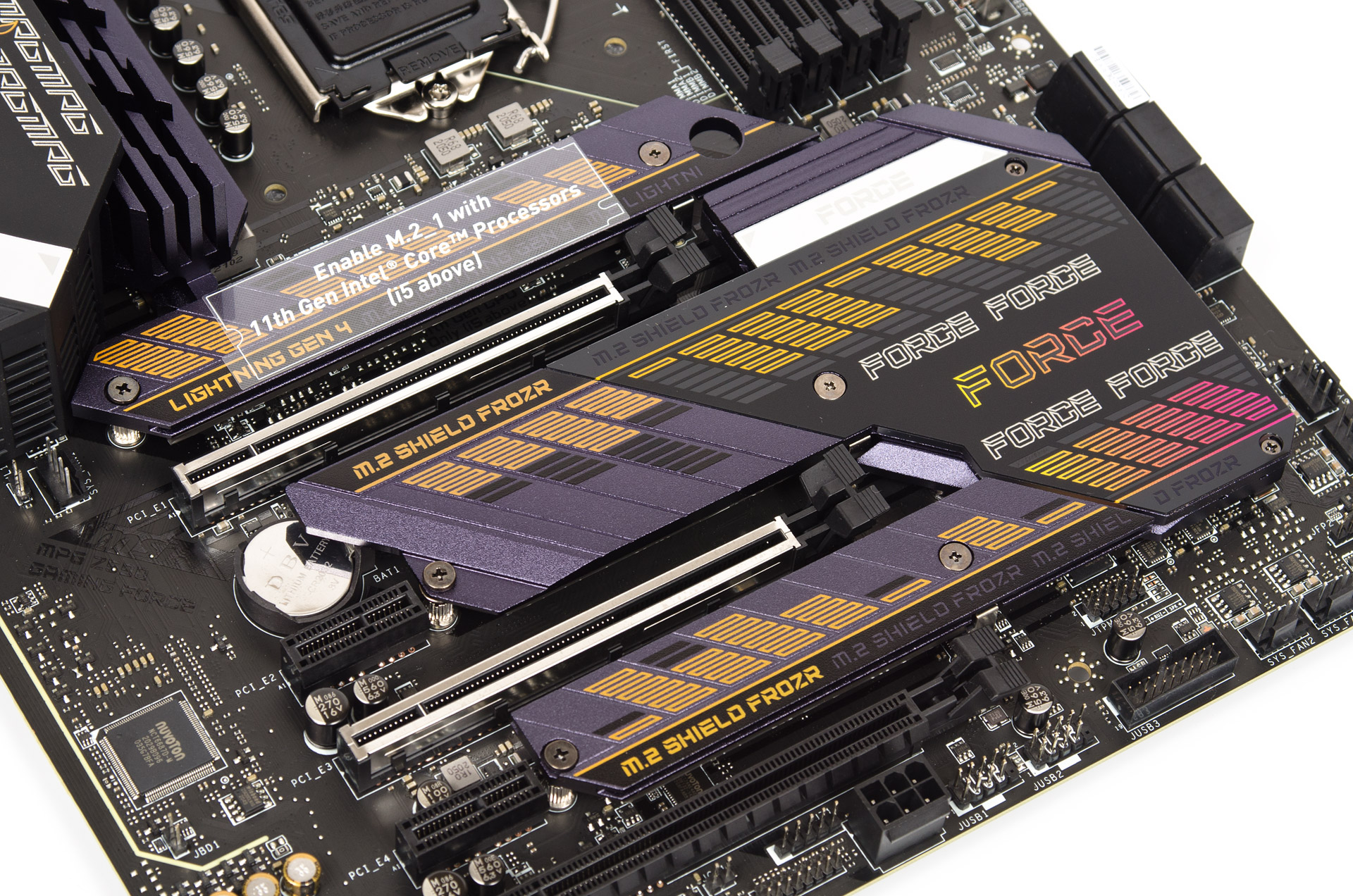

Об ограничениях работы гнёзд для накопителей мы говорили во вступлении, сейчас более наглядны места под их установку формата M.2. Так, наиболее длинные изделия типа 22110 станут только сверху, ниже переделом выступают восемь сантиметров. В случае необходимости монтажа более коротких устройств в комплекте есть необходимые стойки и винтики.

MSI MPG Z590 Gaming Force

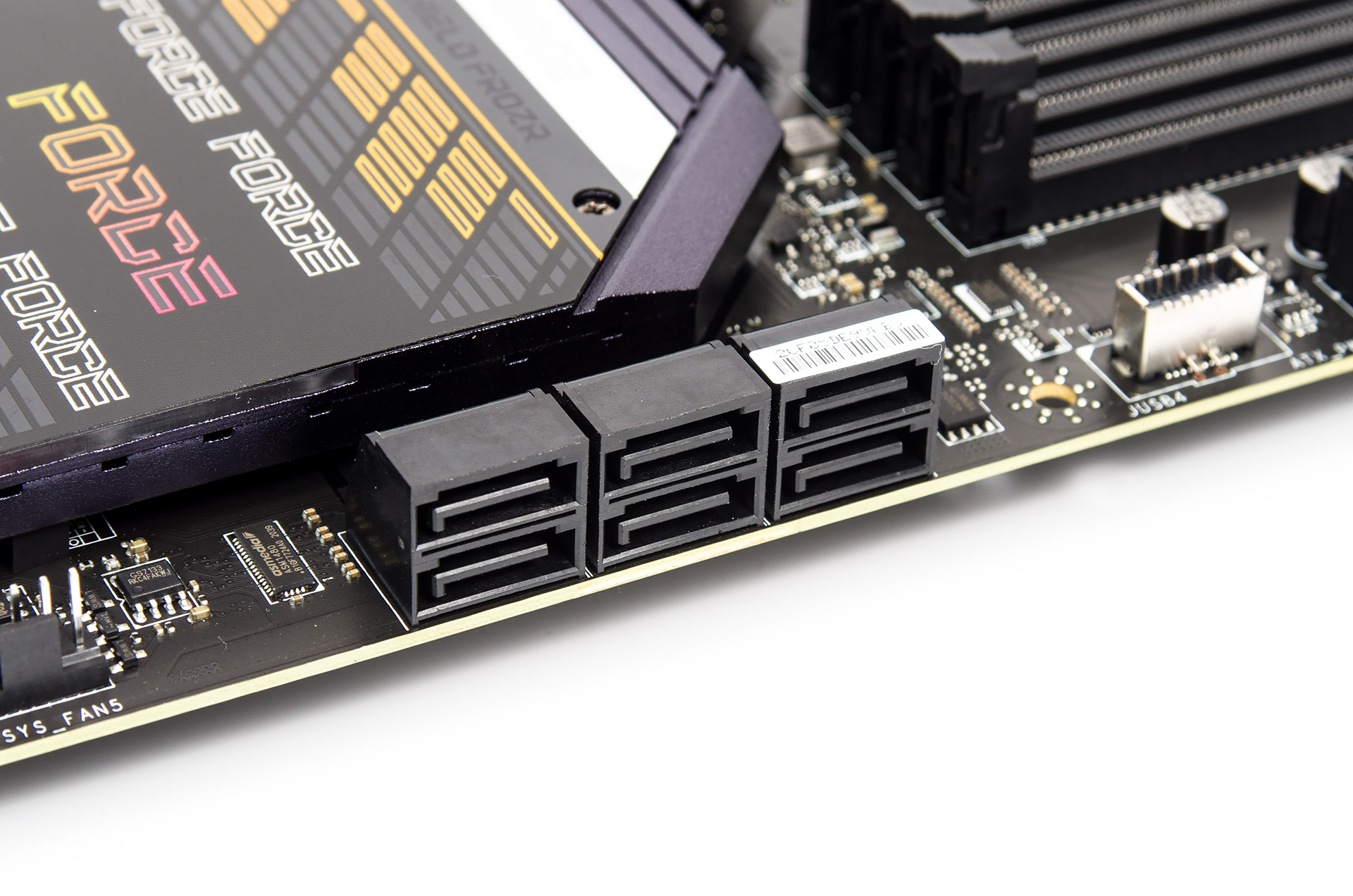

У правого торца распаяны шесть продольных выходов SATA и поперечная стойка для корпусного кабеля USB под симметричный Type C.

MSI MPG Z590 Gaming Force

У нижней грани есть площадка для кабеля USB 3.2 Gen 1 и две со штырьками под классический USB 2.0. Там же находится порт с дополнительным питанием для нужд видеоподсистемы, если будет использоваться несколько мощных видеоускорителей.

MSI MPG Z590 Gaming Force

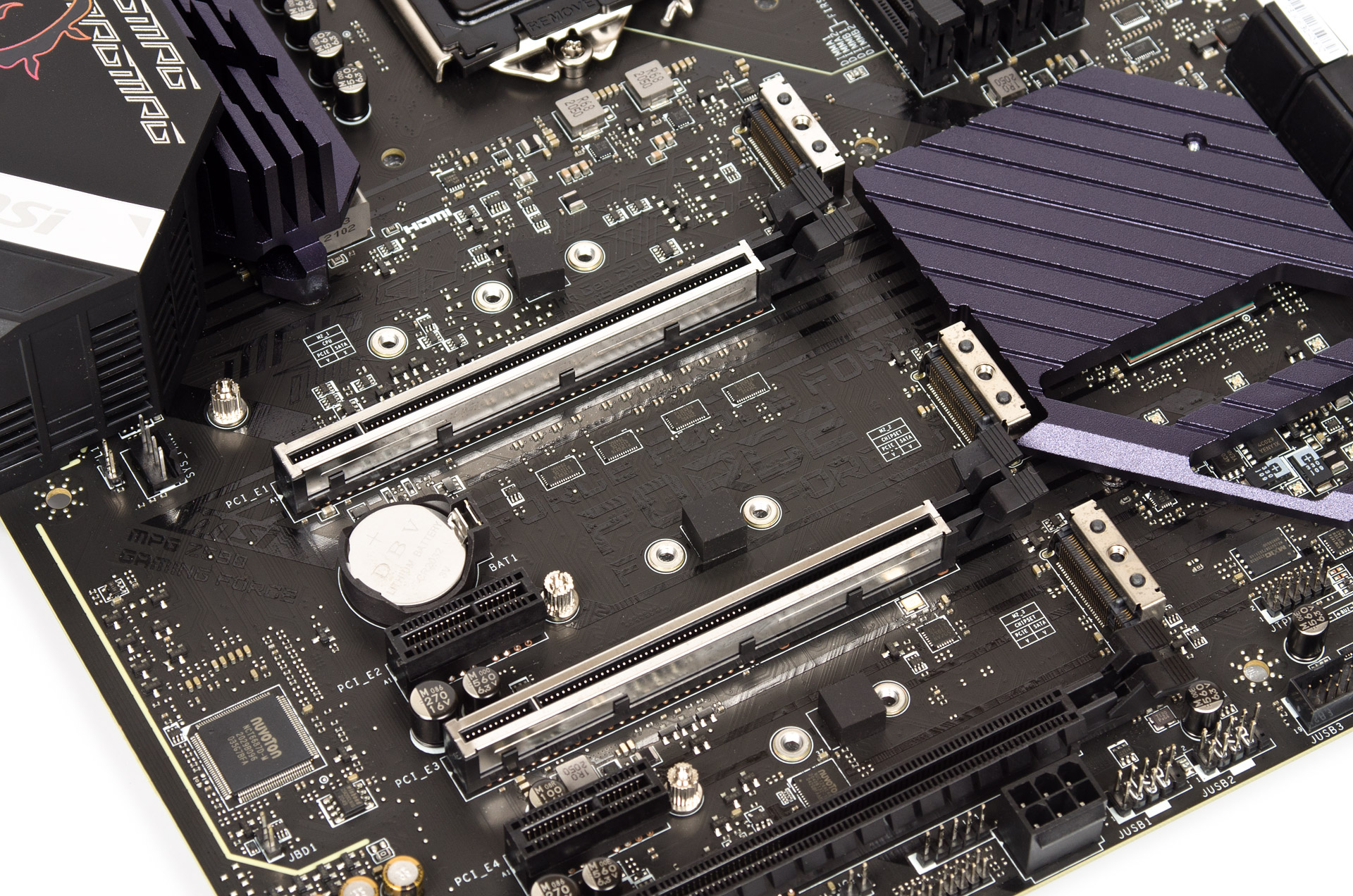

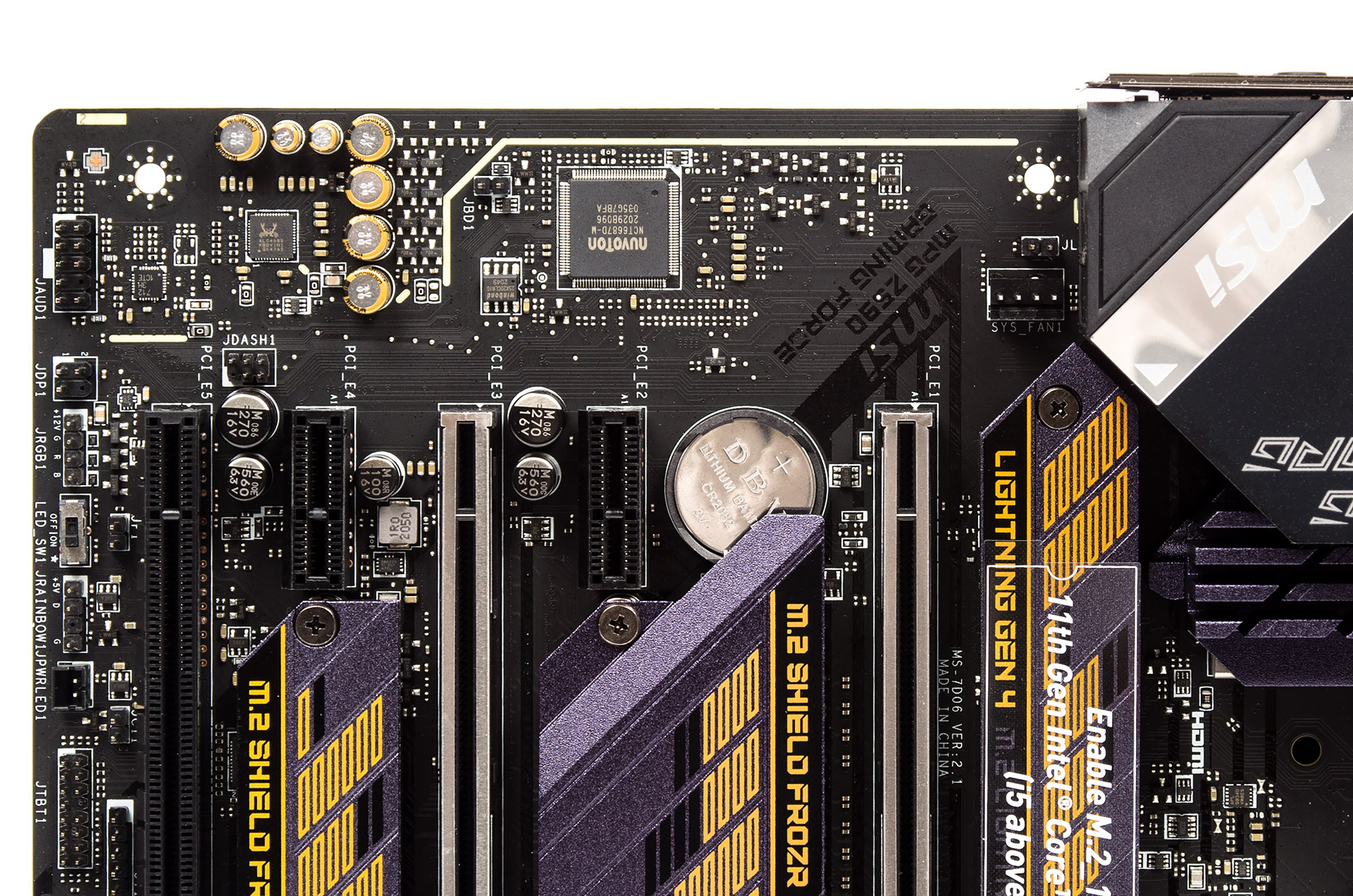

Слоты PCI-E x16 с дополнительной защитой связаны с сокетом, три остальных взаимодействуют с чипсетом. Имеется четыре микросхемы PI3EQX16012 производства Diodes Incorporated, что помогут разделить 16 линий между соответствующей парой гнёзд.

MSI MPG Z590 Gaming Force

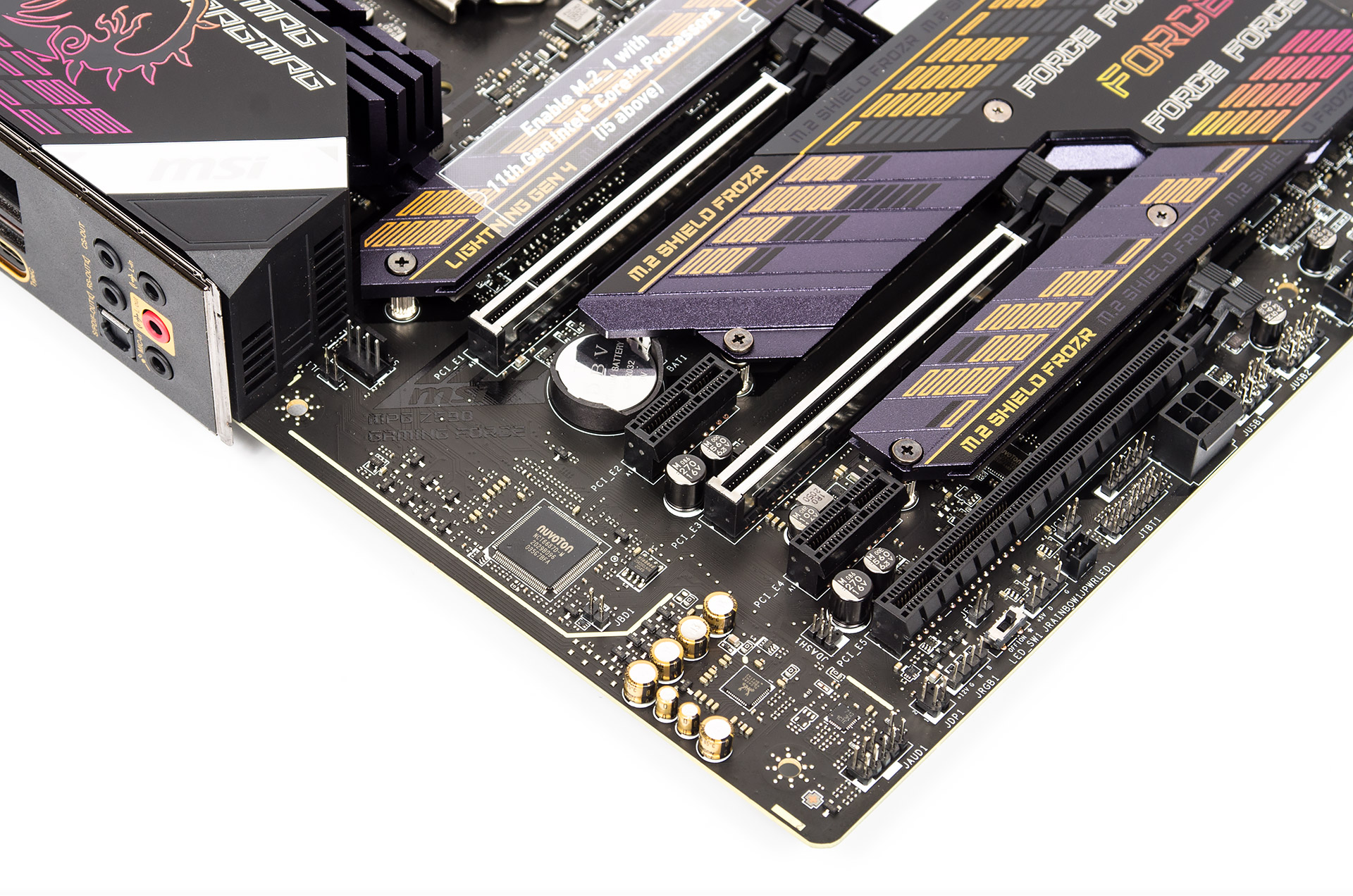

В качестве основы звуковой подсистемы выступил новый кодек от Realtek ALC4080 в компании конденсаторов особого назначения от Nippon Chemi-Con Corporation. ОУ — Savitech SV3H712, тоже впервые мной увиденный, и у него неслыханных как для такого чипа 28 контактов.

MSI MPG Z590 Gaming Force

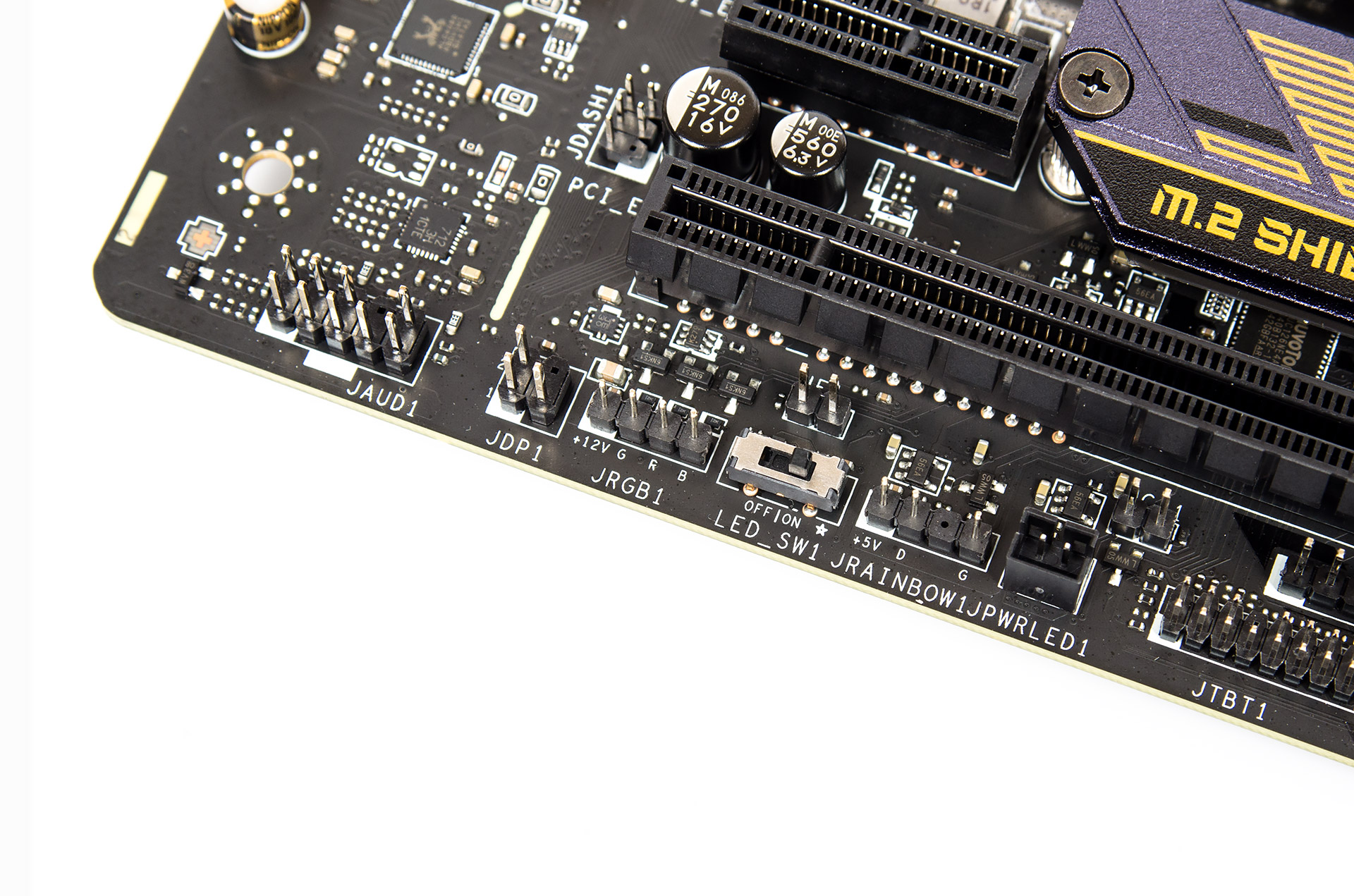

Отмечу присутствие выключателя подсветки LED_SW1 и Thunderbolt header.

MSI MPG Z590 Gaming Force

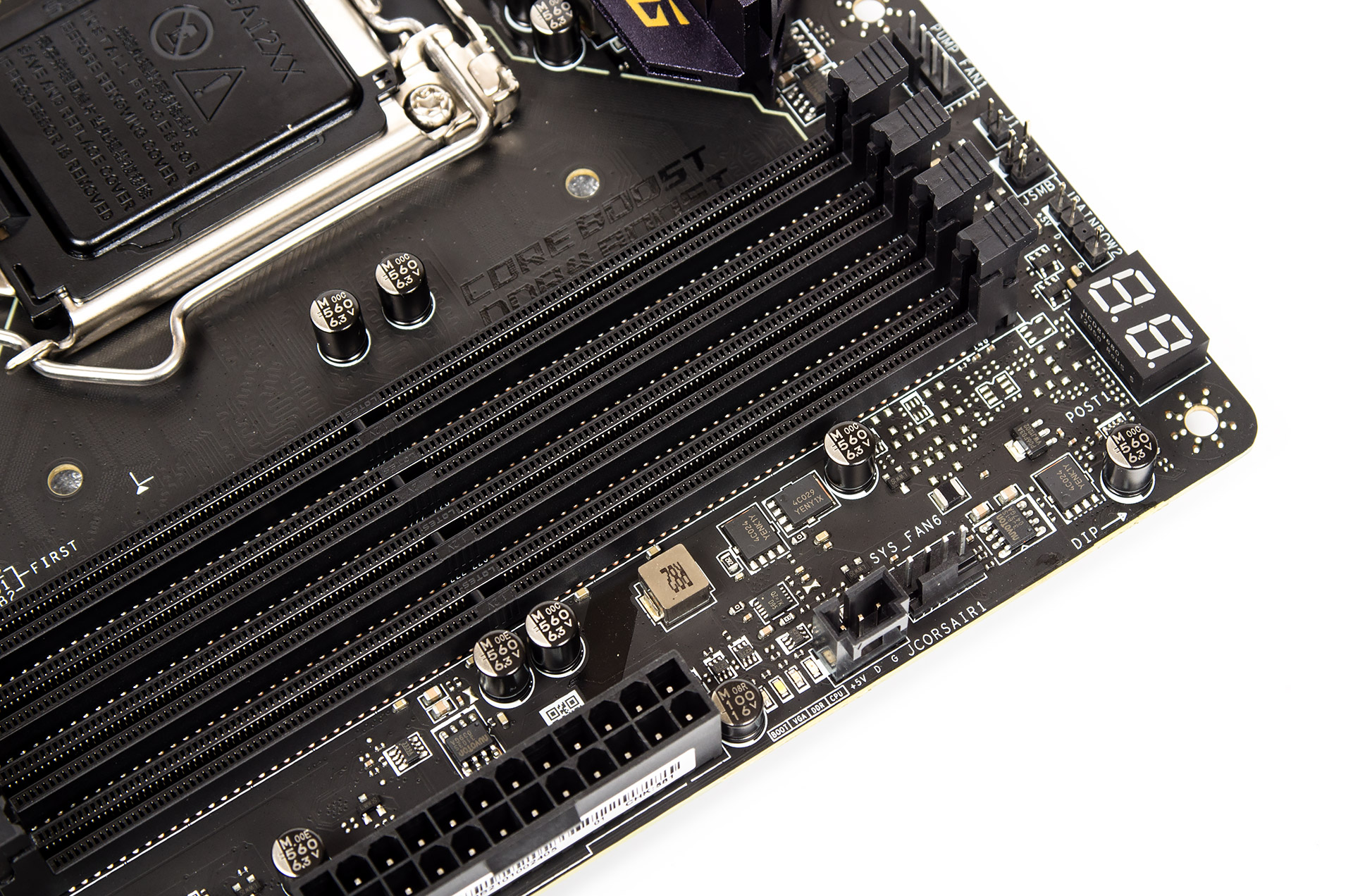

Упрощённая диагностика проблем возможна с привлечением четырёх разноцветных светодиодов EZ Debug LED. Указатель кодов POST имеет белую индикацию, кроме прямых обязанностей, он во время работы ОС сможет отображать одну из температур, доступных в UEFI, изначально выбрана процессорная.

MSI MPG Z590 Gaming Force

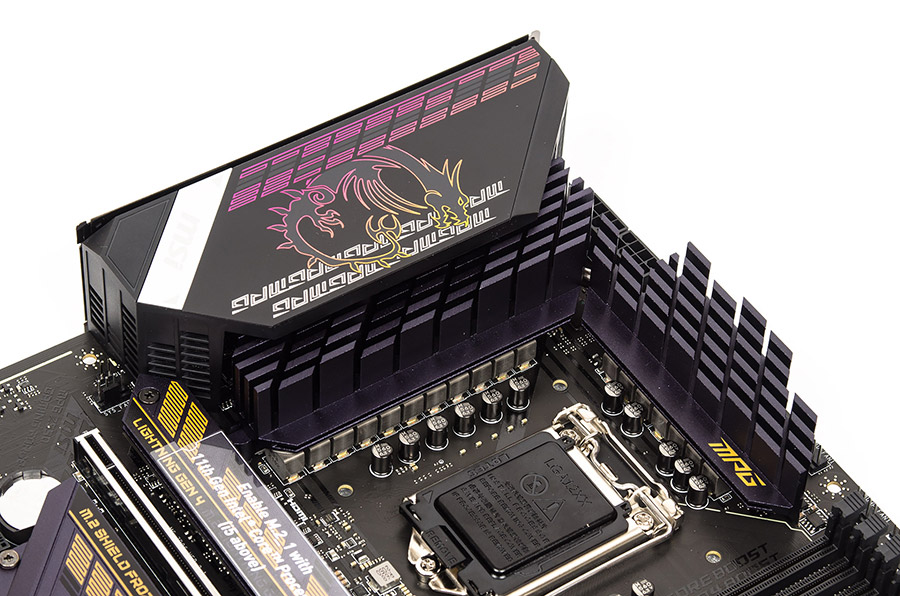

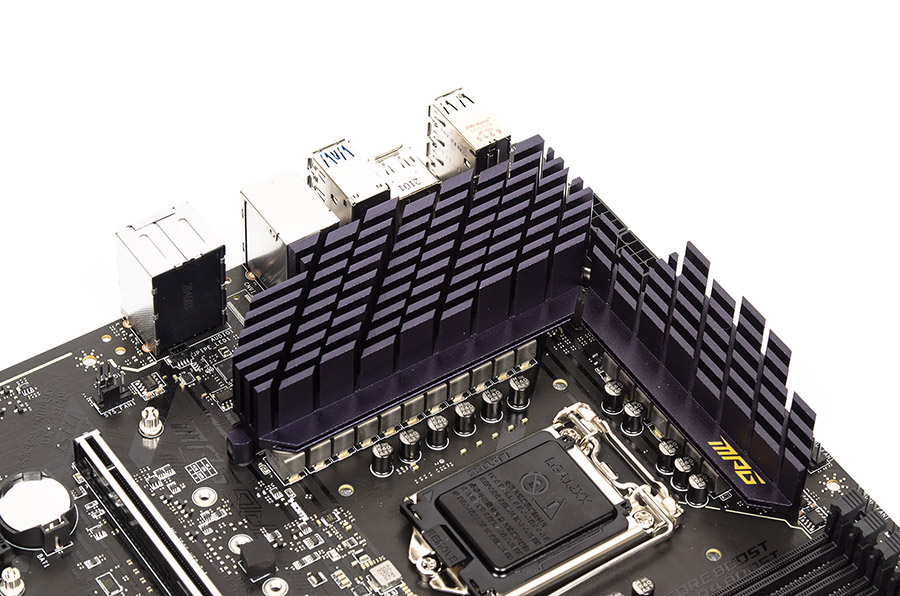

Истинная ребристость радиатора не вызывает сомнений, это не простой монолитный брусок. Козырёк снабжён вентиляционными отверстиями как снизу, так и сверху, чтобы избежать застоя разогретого радиатором воздуха.

MSI MPG Z590 Gaming ForceMSI MPG Z590 Gaming Force

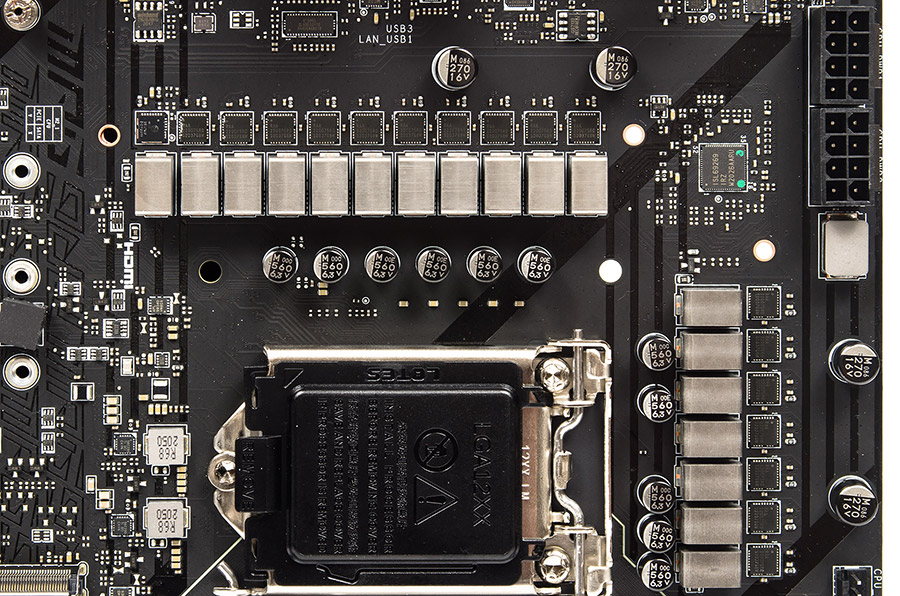

С первого взгляда может показаться, что здесь стабилизатор фактически повторяет виденный в составе MEG Z590 Ace и это правда, но с рядом уточнений. ШИМ-контроллер тот же — ISL69269, однако отсутствуют восемь удвоителей, то есть число силовых элементов в составе каждой из восьми фаз попросту удвоено. Они менее мощные и совпадают с используемым для нужд графической подсистемы — RAA220075 (Renesas Electronics). Всего насчитать можно семнадцать штук, то есть для iGPU реализована одна «фаза», а не две. SA Voltage будет работать с привлечением NCP252160 (ON Semiconductor Corp), что также является звеном в чертах отличий. А вот напряжения IO плюс IO 2 формируются теми же TPS56C230 (Texas Instruments). В довесок уменьшилось число конденсаторов. Насколько сильно всё это повиляло на рабочие характеристики продукта будем выяснять в ходе тестирования.

MSI MPG Z590 Gaming ForceMSI MPG Z590 Gaming Force

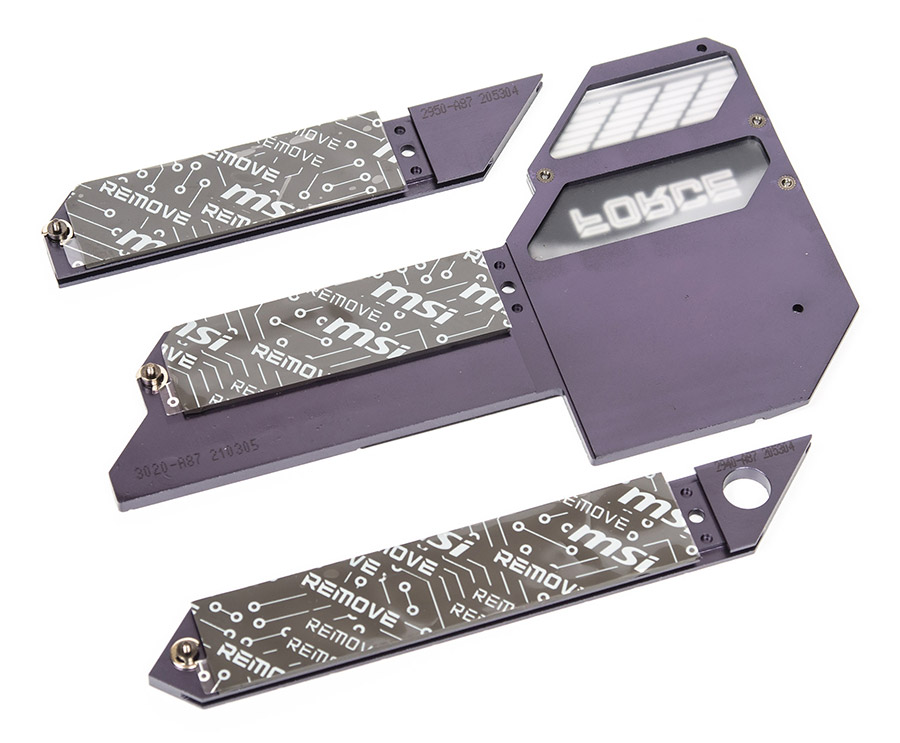

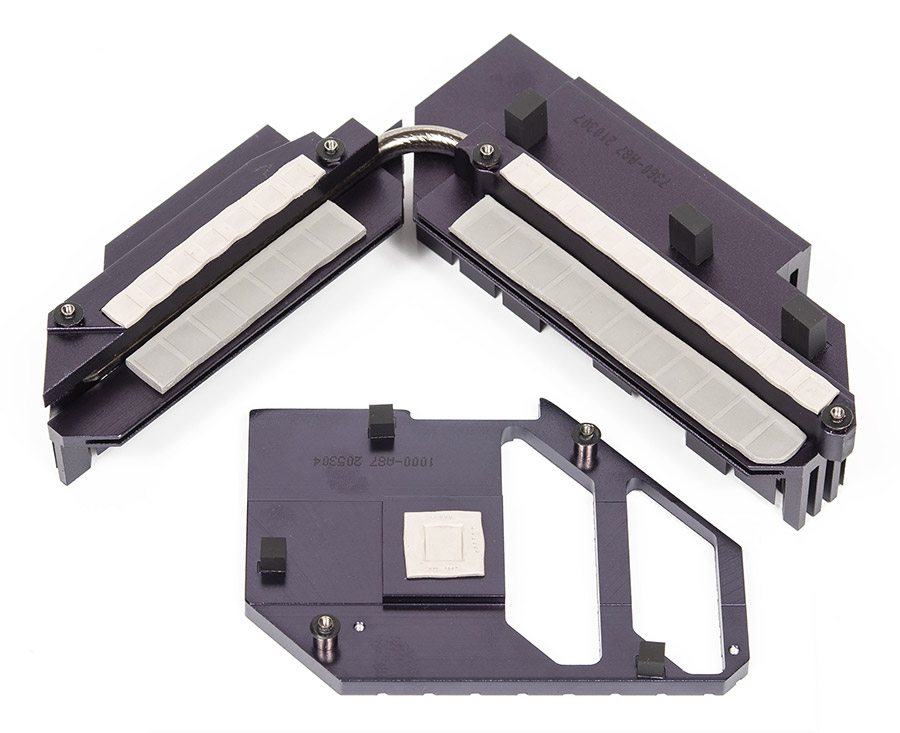

Везде площади термопрокладок достаточно. Забота о внешнем виде финального продукта привела даже к необходимости срезания нескольких уголков! Тепловая трубка находится у основания и потому эффективность её работы будет неоспоримой.

MSI MPG Z590 Gaming ForceMSI MPG Z590 Gaming Force

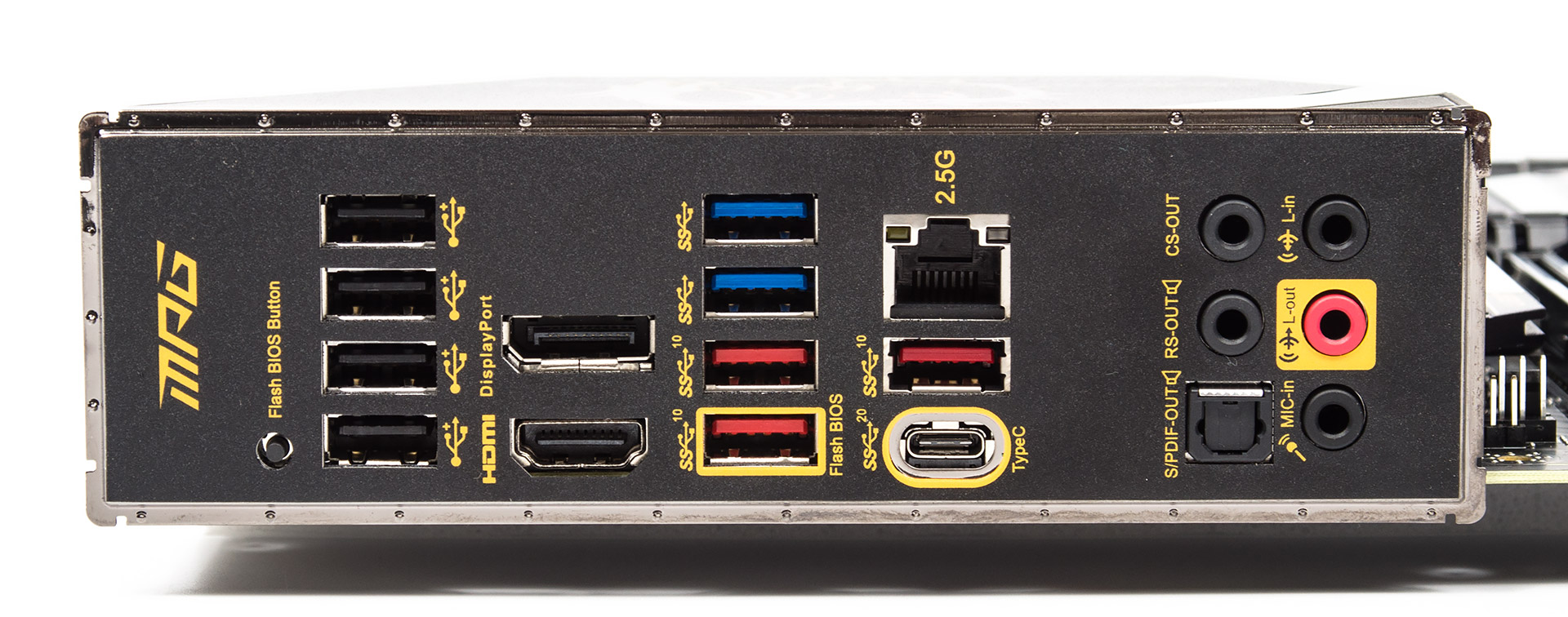

PS/2 ушёл в забвение, а про беспроводной контроллер я уже вспоминал в самом начале — он есть в другой модели производителя, тут же для антенн ничего не предусмотрено. Набор портов вполне всеохватывающий. Кнопок, кроме форсирующей обновление прошивки, нет никаких, их следует искать в более престижной серии.
