Обзор и тестирование материнской платы MSI MEG Z690 Ace

Тестовый стенд

Платформа LGA 1700:

  • процессор: Intel Core i7-12700K;
  • система охлаждения: контур СВО;
  • материнская плата: MSI MEG Z690 Ace (UEFI 7D27v11);
  • память: Kingston Fury Beast KF552C40BBK2-32 (2x16 ГБ, DDR5-5200, CL40-40-40-80-2T);
  • видеокарта: GeForce RTX 2070 Super (TURBO-RTX2070S-8G-EVO);
  • системный накопитель: Kingston KC2000 250 GB (SKC2000M8/250G);
  • блок питания: Rosewill Hercules 1600S (1600 Вт);
  • операционная система: Microsoft Windows 11 Pro 21H2 x64 (22000.434), актуальные обновления на момент января 2022.

Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чиллер Hailea HC-300A, бак воды 15 л.

MSI MEG Z690 Ace

Методика тестирования

Температура в помещении равнялась 20 градусам по Цельсию. Замер энергопотребления платформы проводился с помощью энергометра Feron TM55 в течение 10 минут в режиме нагрузки (забег LinX) и простоя. Управление оборотами вентилятора — автоматическое. Частотный потенциал ключевых узлов исследовался шагами напряжений 0,025 В, стабильность системы проверялась комплексом нагрузок в виде LinX (problem size 28432, 10 итераций), а также прохождением Y-cruncher на пресете Pi-1b. Каждый бенчмарк запускался пять раз (исключение PCMark 10, его алгоритм и так подразумевает среднее значение по трем итерациям), в результатах указано среднее арифметическое, тоже самое касается игр. В играх происходила запись телеметрии (1% low fps + average fps) при помощи Riva Tuner Statistics Server. В CS:GO — тест на карте мастерской FPS Benchmark от начала сцены бенчмарка до третьего звукового сигнала на черном экране в конце в котором видеокарта была максимально разогнана (2000 МГц по ядру, 1950 МГц по памяти), дабы не выступать бутылочным горлышком в тестировании потенциала процессора.

Тестирование

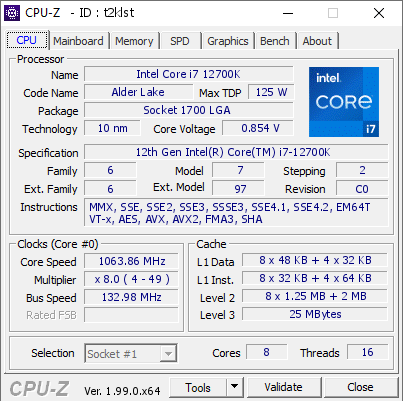

Без лишних вопросов MSI MEG Z690 Ace заводится на частоте BCLK 133 МГц, не то чтобы много, но хватит для тонкой настройки частот узлов памяти, встроенной графики и процессора.

MSI MEG Z690 Ace

Как показало тестирование материнских плат MSI MEG Z690 Unify, а также MSI MAG Z690 Tomahawk WiFi DDR4 режимы автоматического разгона по большей степени находятся на одном уровне, так что нет смысла «грузить» читателя статьи этой информацией. Для демонстрации возможностей материнской платы сравним стандартный заводской режим работы, а также ручной разгон. Первый не нуждается в комментариях, во втором были задействованы следующие опции:

  • P-Cores Ratio Appy Mode = All Core;
  • E-Core ratio Apply Mode = All Core;
  • CPU Ratio Mode = Fixed Mode;
  • CPU Ratio Offset when running AVX = 0;
  • CPU IMC = Gear 2;
  • LLC = Mode 1;
  • CPU Core Voltage = 1,3 В;
  • CPU VDDQ = 1,4 В;
  • DRAM VDDQ = 1,3 В;
  • DRAM Voltage = 1,3 В.

Частота P-Cores составила 5000 МГц, E-Cores 3900 МГц, IGP 2000 МГц. Память работала на частоте 5066 МГц с таймингами CL32-39-35-52-2T.

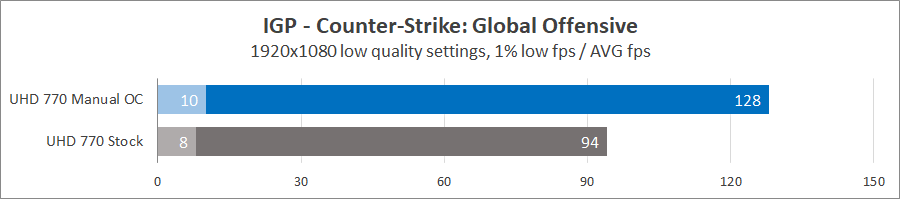

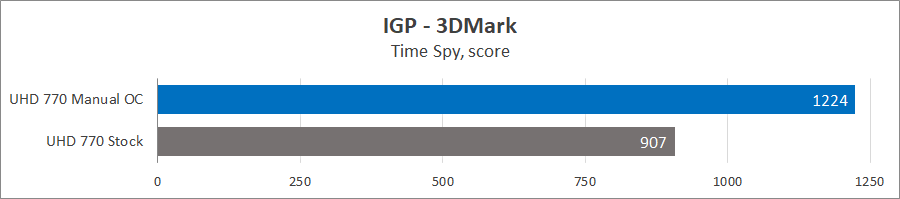

Открывает хит-парад графиков встроенная в процессор видеокарта Intel UHD Graphics 770:

MSI MEG Z690 Ace

MSI MEG Z690 Ace

MSI MEG Z690 Ace

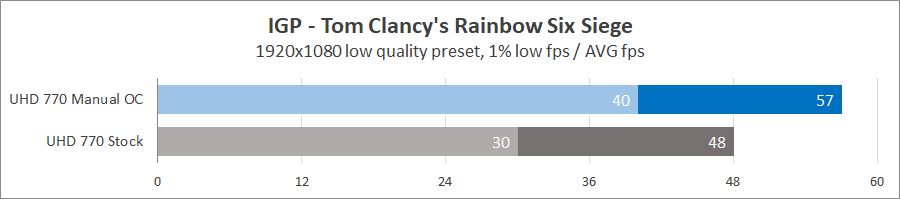

Да, UHD Graphics 770 — это лишь жалкая пародия на GeForce GT 1030, и далеко не уровень Iris XE Graphics, но как показывает практика, разгон частоты видеоядра неплохо наращивает производительность данного решения, примерно до 36%, что наверняка пригодится пользователям, планирующим «пересидеть» на IGP какое-то время. Теперь о «прокачке» fps процессором:

MSI MEG Z690 Ace

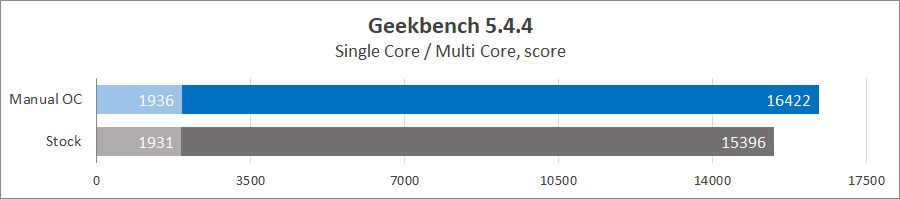

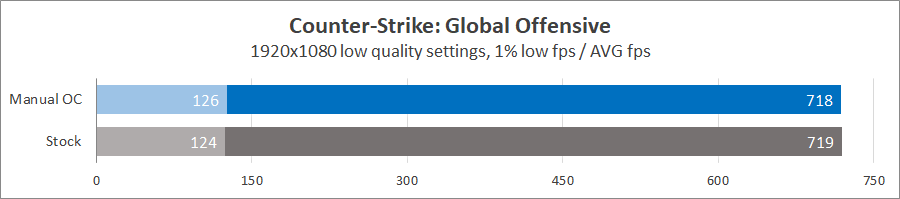

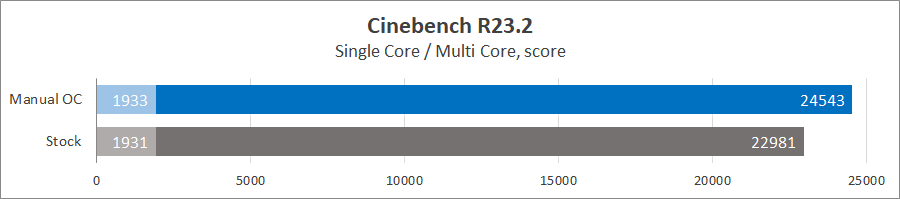

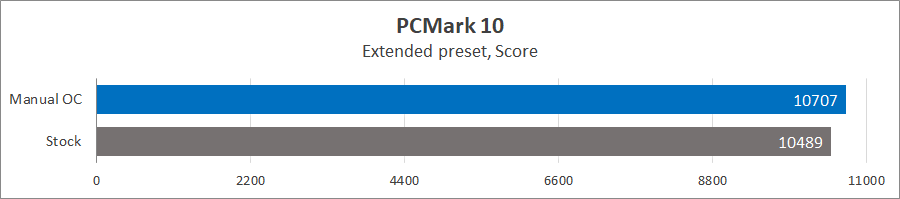

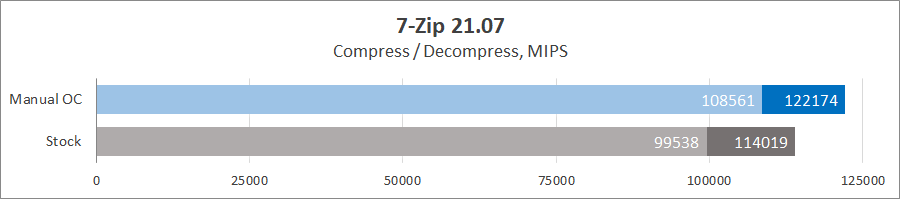

Вычислительной мощи флагманских процессоров Alder Lake и так хватает с запасом для любых современных игр.

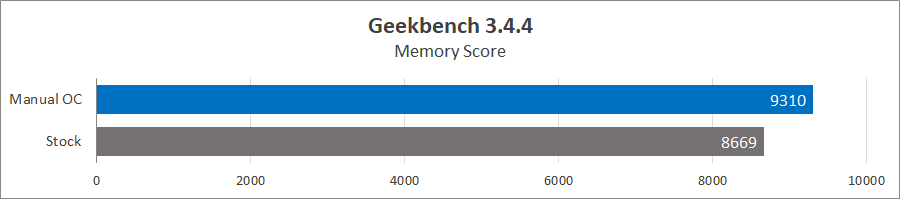

MSI MEG Z690 Ace

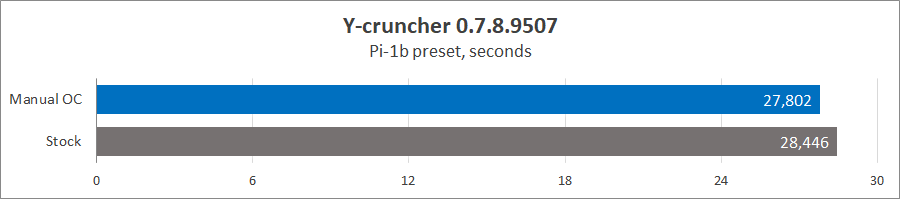

MSI MEG Z690 Ace

MSI MEG Z690 Ace

MSI MEG Z690 Ace

MSI MEG Z690 Ace

MSI MEG Z690 Ace

MSI MEG Z690 Ace

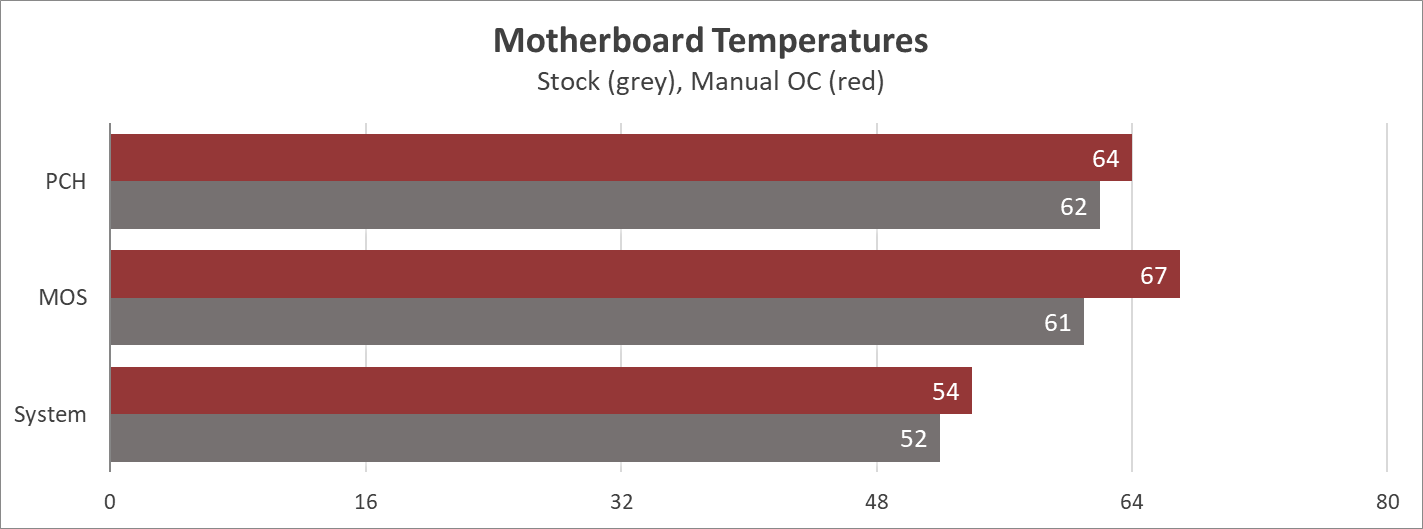

Ручной разгон в среднем подымает общую производительность до 6%, видно, что материнская плата готова к намного большему разгону, но конкретный экземпляр процессора уже не гонится дальше даже на чиллере. Ну что поделать, повезло на «картошку», а не «золотой чип». Что касается температур, то были получены такие цифры:

MSI MEG Z690 Ace

Выводы

На правах экстремального оверклокера хочется сказать «спасибо» за режим LN2 и наличие возможностей работы при отрицательных температурах с отсутствующим «ретроклокерском» интерфейсом PS/2, ведь одно без другого не полноценно.

Критические недостатки у платы не обнаружены. Со стороны производителя не совсем логично было снабжать плату переходниками mini DP > DP для блока Thunderbolt 4, и при этом забыть за переходник USB Type-C > DP, ведь именно только через него можно вывести изображение со встроенной графики. Комплектация и так дорогая, один переходник определенно не доставил бы неудобств, как и значительных переплат. Есть, конечно, неприятные моменты, вроде ну уж совсем неудачного расположения батарейки и скрытое за радиатором M.2 отверстие монтажа платы в корпус. Но это все же ситуативные моменты, которые зацепят крайне малый процент пользователей.

Что же касается непосредственно эксплуатации материнской платы — то тут все на высшем уровне. Отличное оснащение со всеми современными интерфейсами с запасом, вроде Wi-Fi 6, PCI-E 5.0, 2,5G Ethernet, USB 3.2 Gen 2/2x2, да что уж там, даже имеется Thunderbolt 4! Виден грамотный комплексный подход к охлаждению всех важных узлов: каждый M.2 накопитель снабжен двусторонними радиаторами, в системах охлаждения VRM и чипсета присутствует дополнительная перфорация на кожухах, не говоря об очевидных массивных радиаторах. И безусловно очевиден серьезный подход к вопросам разгона, включая экстремальный оверклокинг.

MSI MEG Z690 Ace станет отличной основой компьютера без компромиссов и гарантированно сможет раскрыть потенциал процессоров Alder Lake.
