Возможности UEFI
В наличии два вида представления настроек: EzMode и Advanced Mode. Начнем с первого.

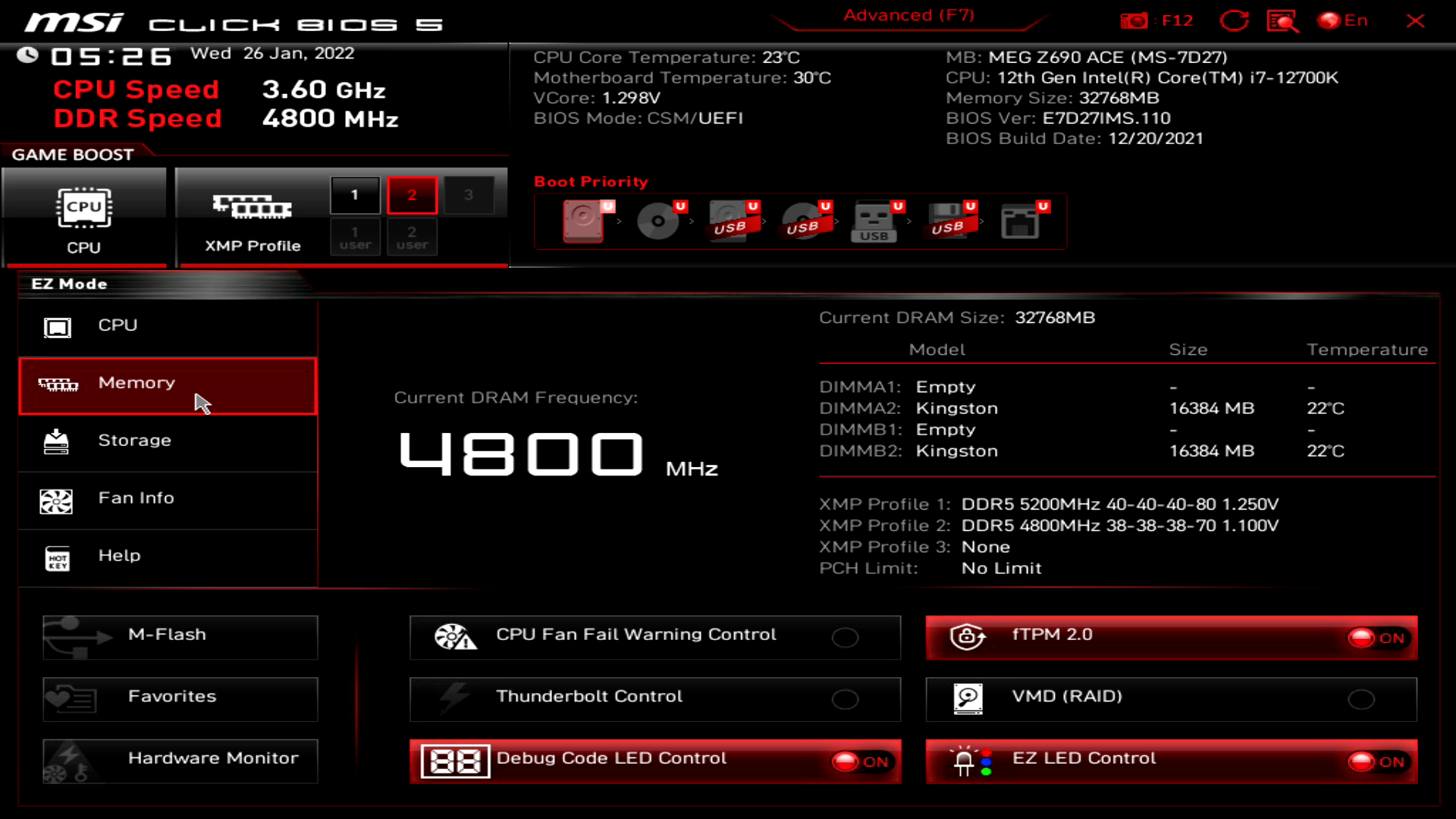

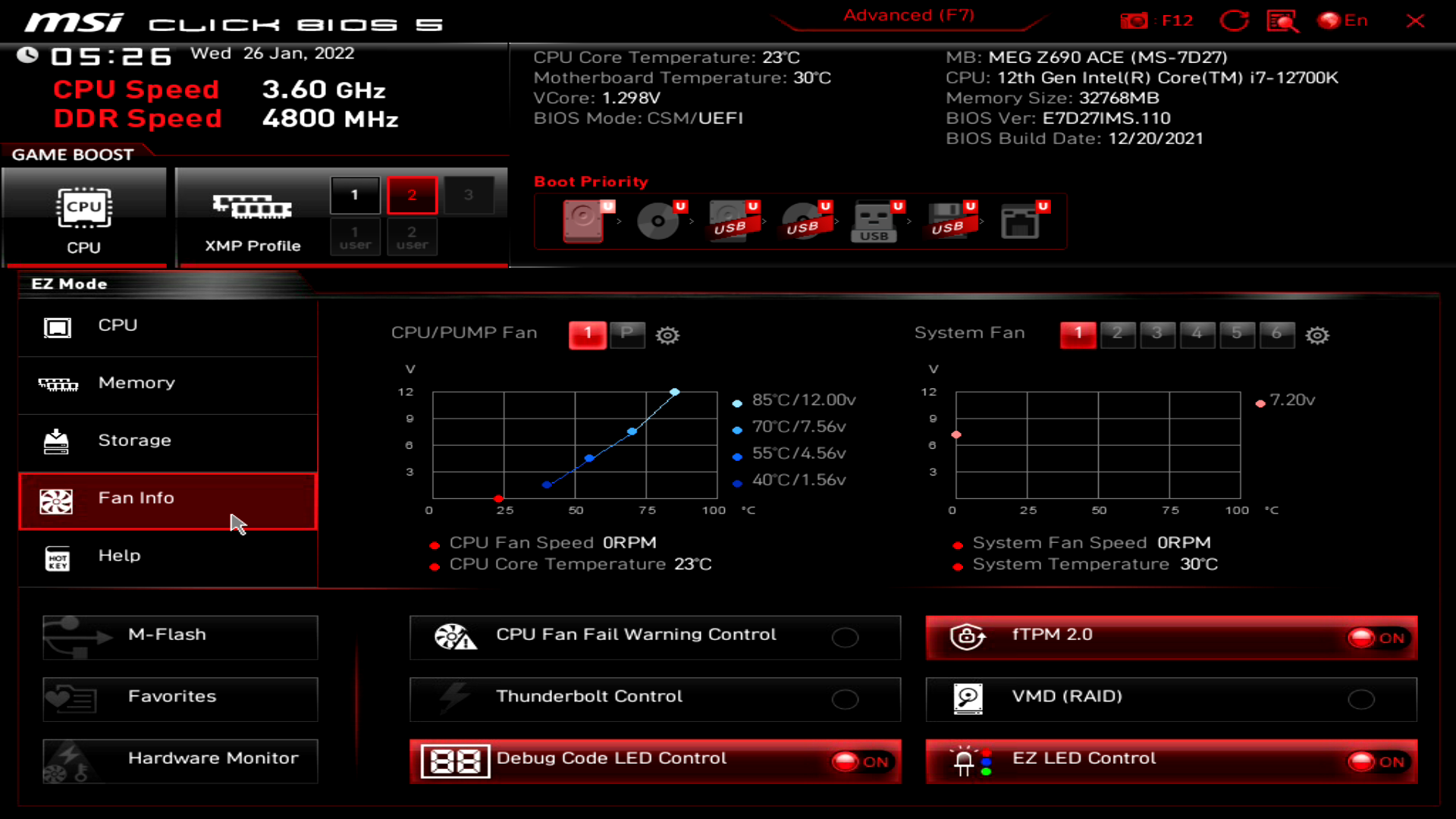

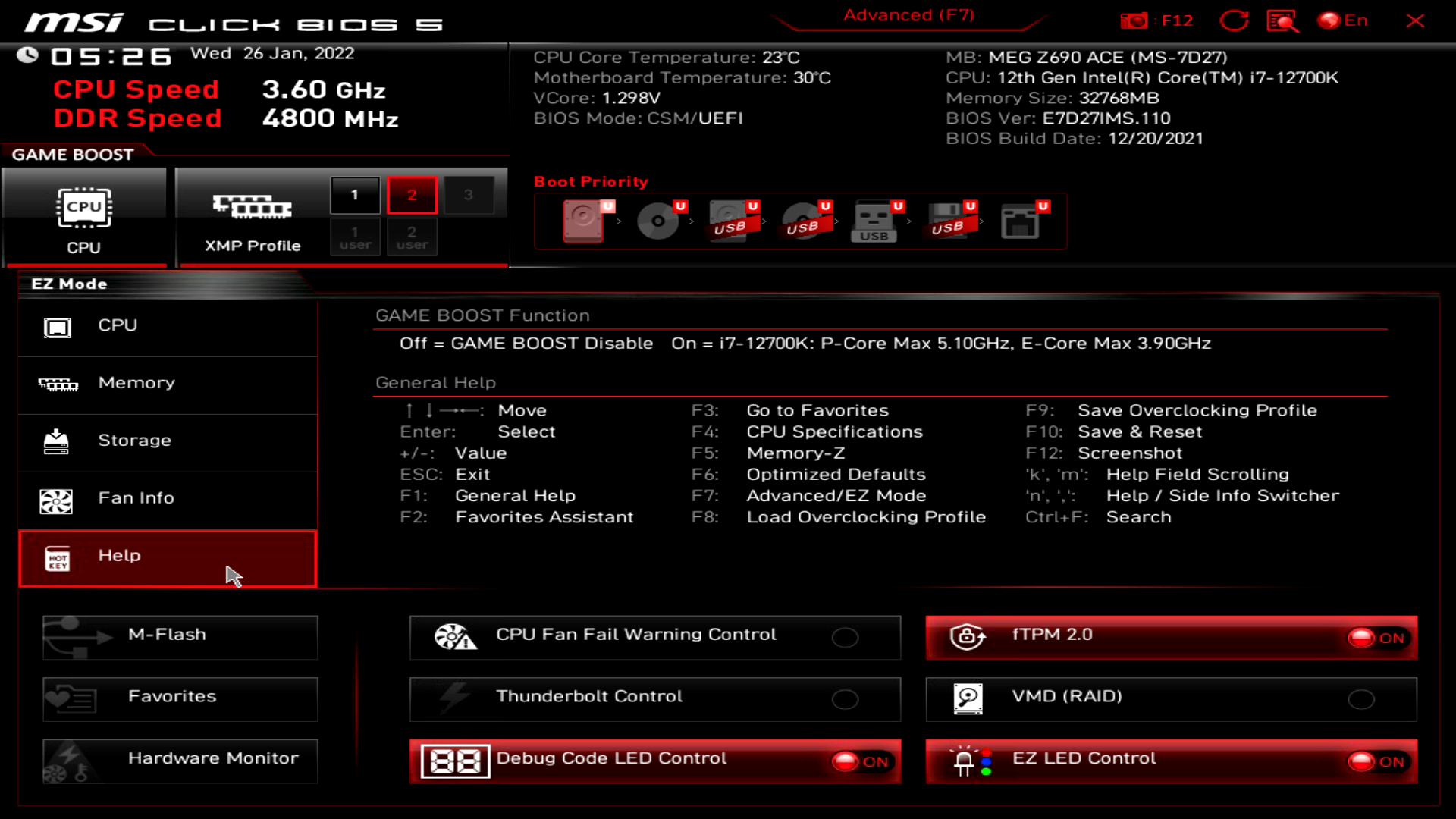

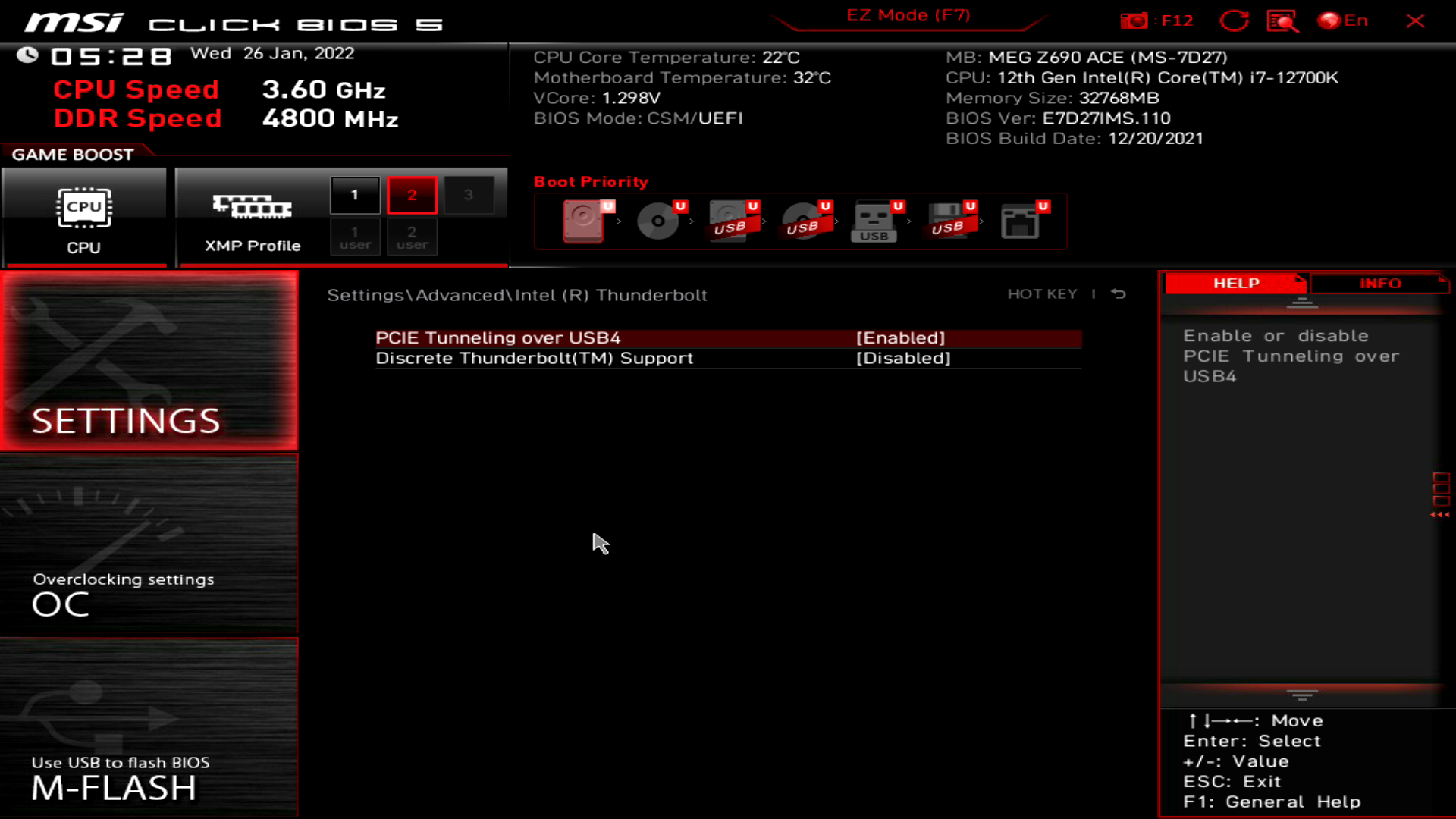

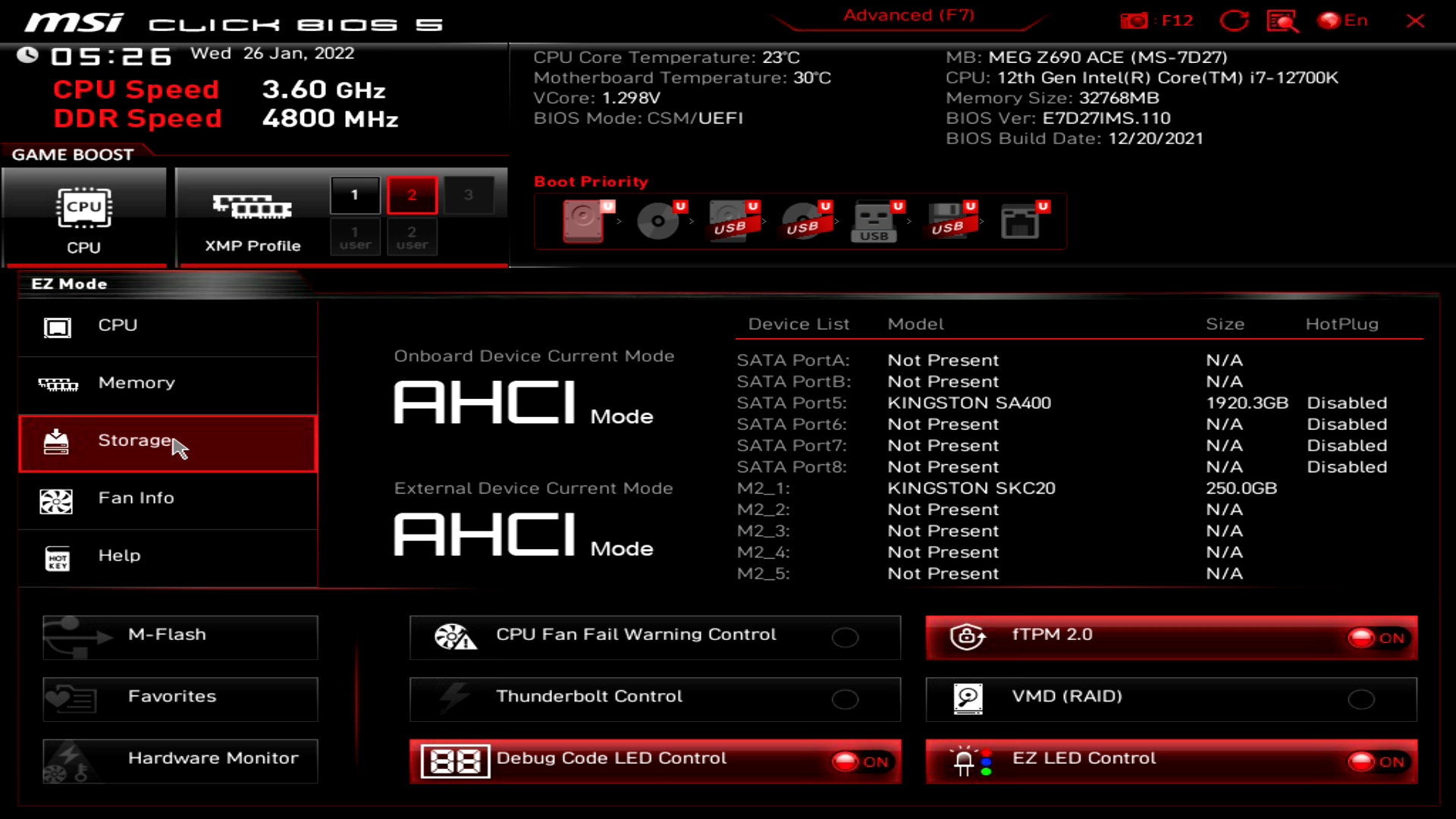

В этом режиме можно увидеть информацию о процессоре, ОЗУ, накопителях, вентиляторах, отчасти управлять ими, а также вызвать помощь. Можно управлять интерфейсом Thunderbolt, предупреждением о нулевых оборотах вентилятора на ЦП, POST-дисплеем, TPM, VMD (RAID), EZ LED (блок светодиодов, который дополняет POST-дисплей).

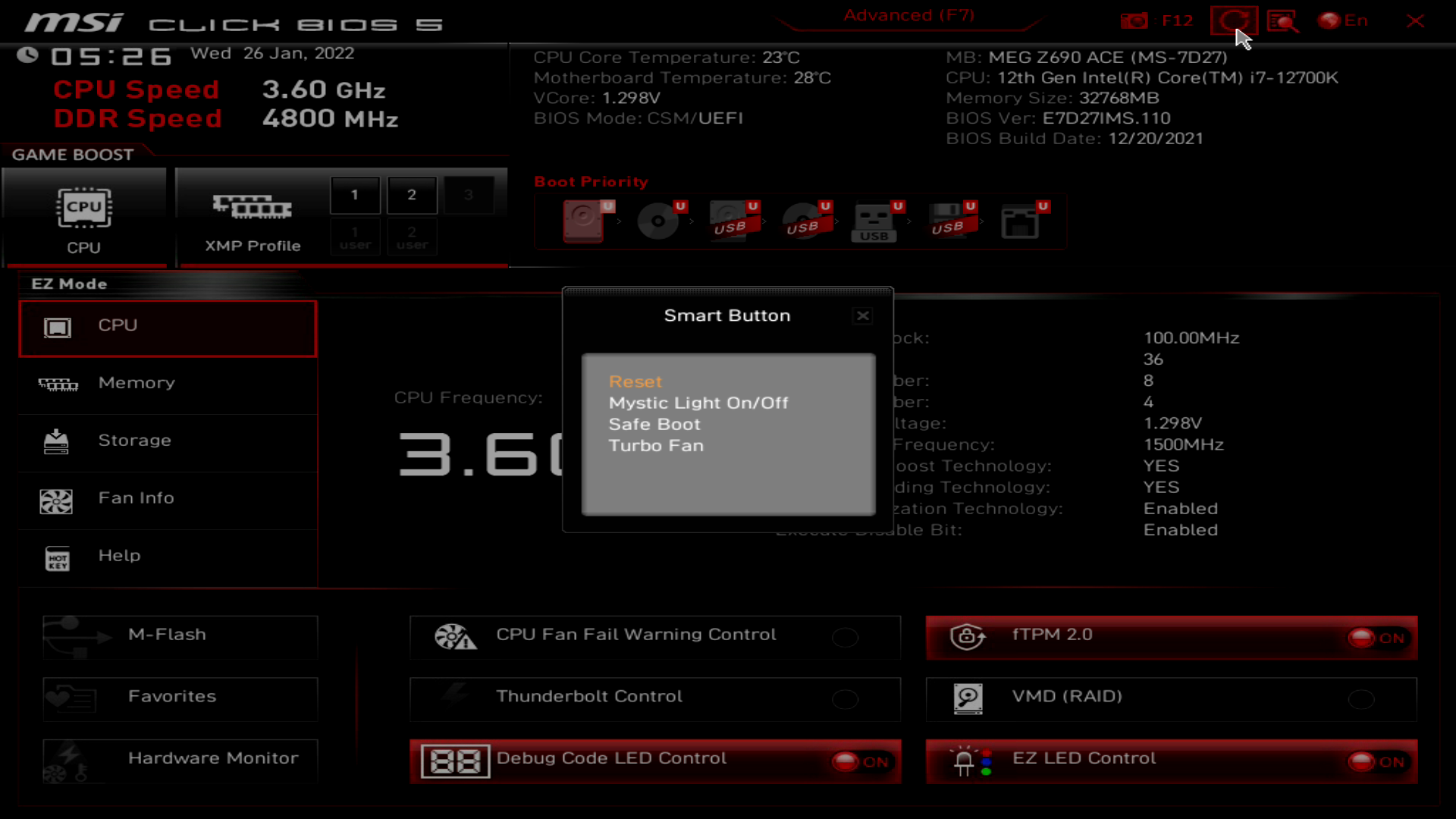

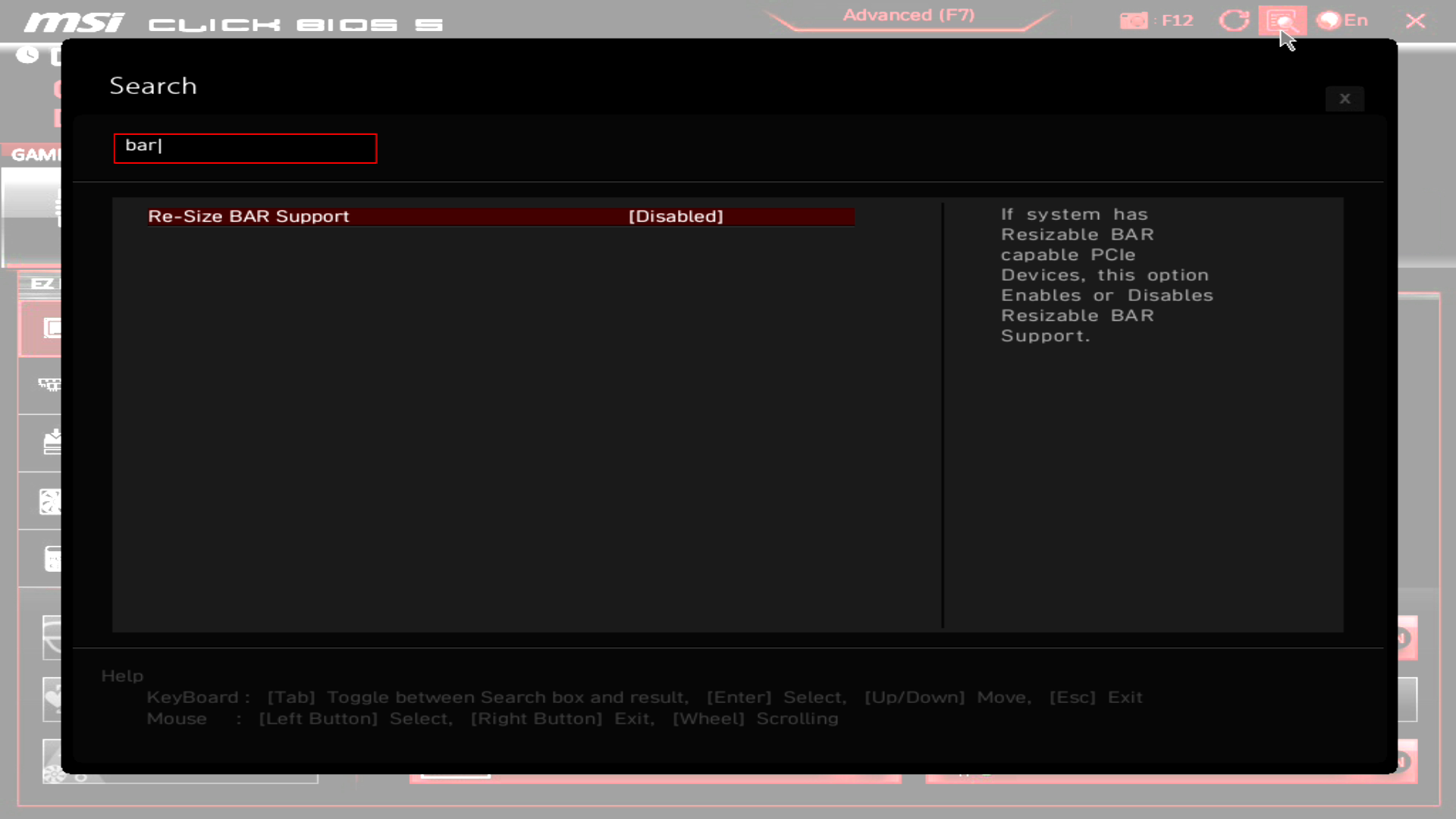

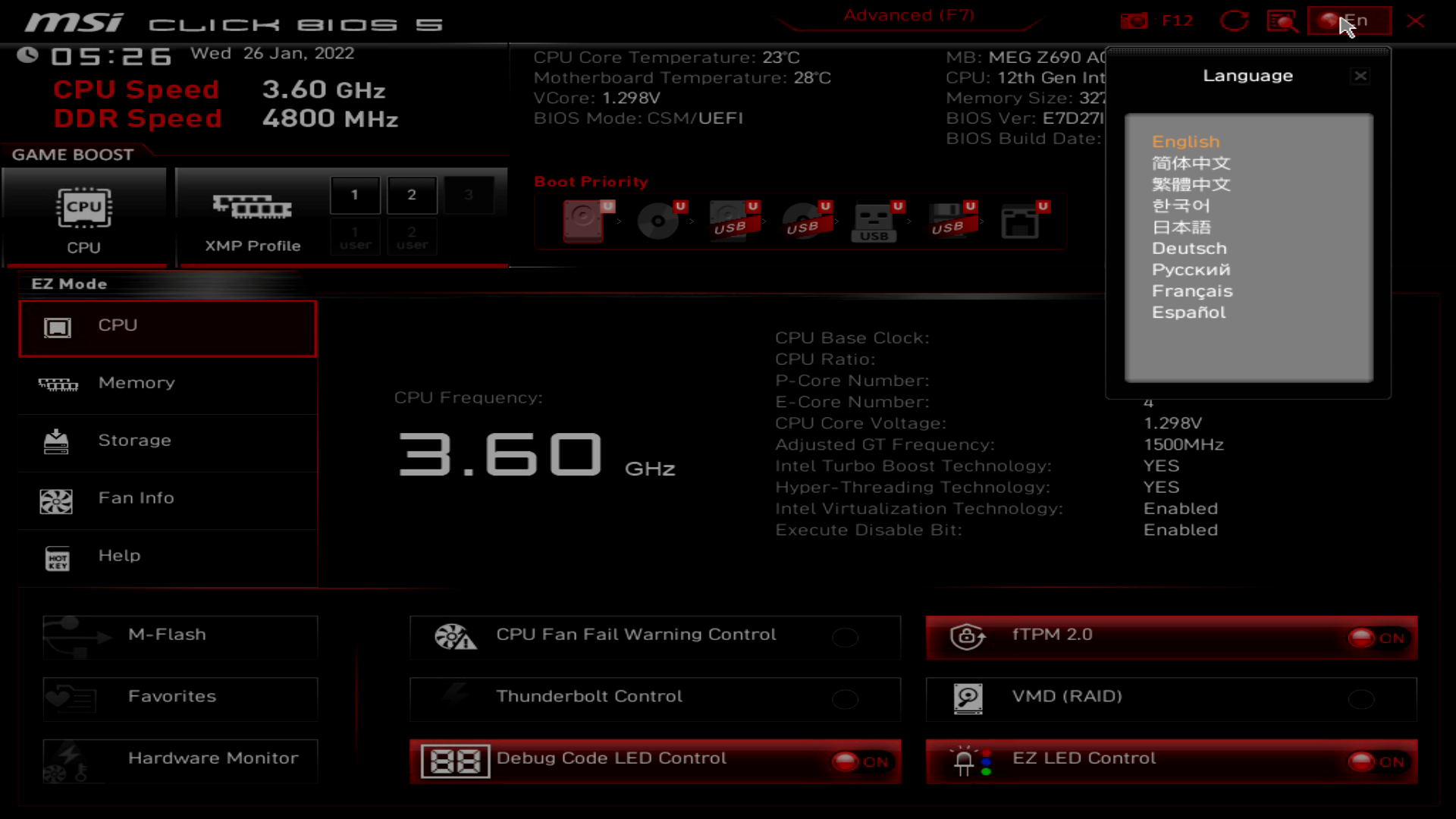

В верхней части, регулярно сопровождающей пользователя, можно переназначить Smart Button (перезагрузка, вкл/выкл Mystic Light RGB, безопасная загрузка, ускорение работы вентиляторов), вызвать поиск параметра и сменить язык. Ниже собраны характеристики системы, приоритет загрузки с накопителей, кнопки включения XMP и функции CPU GAME BOOST.
Advanced Mode вполне стандартен для актуальных материнских плат производства MSI. Все настройки собраны в шесть блоков, но обо все по порядку.

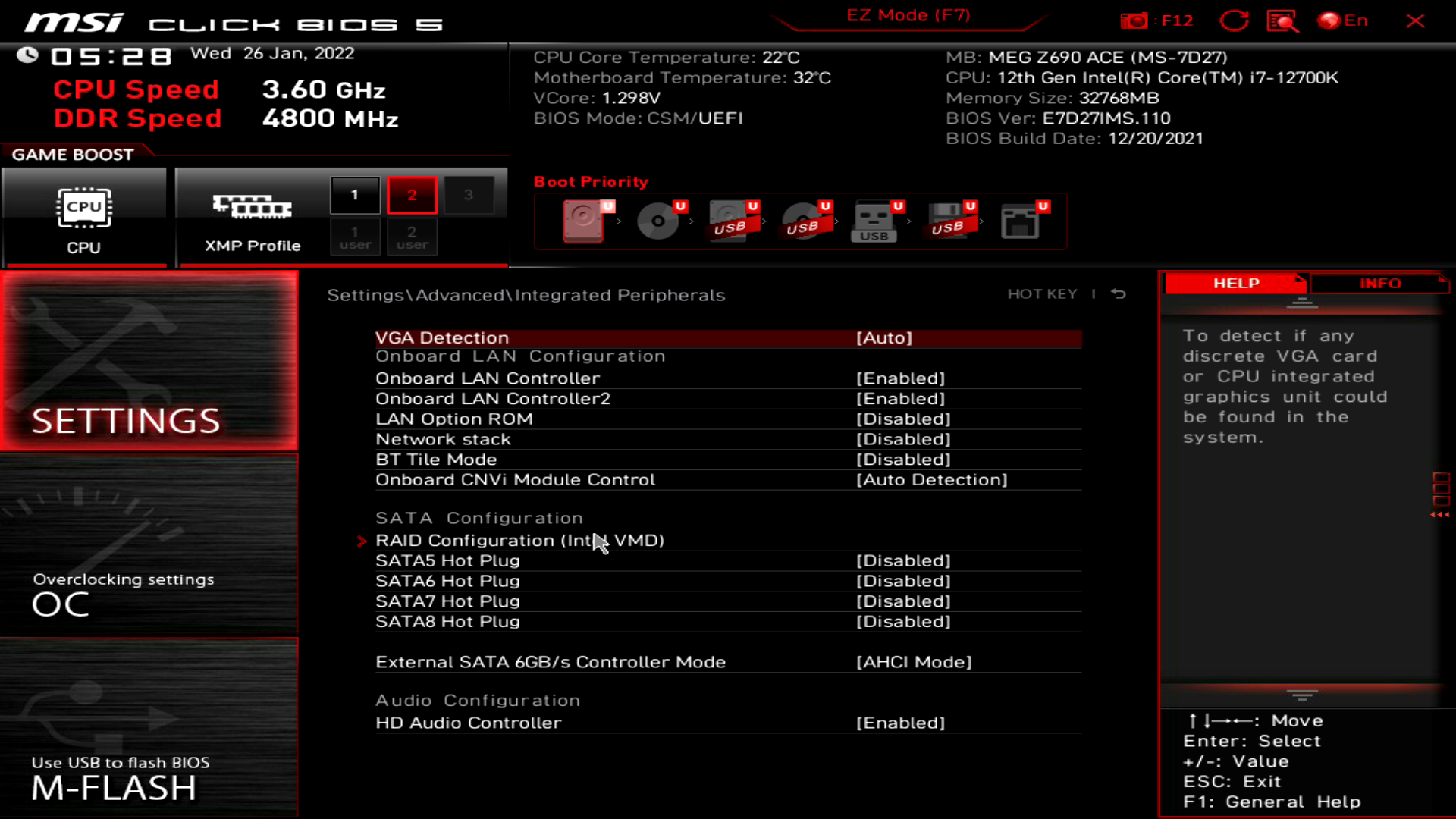

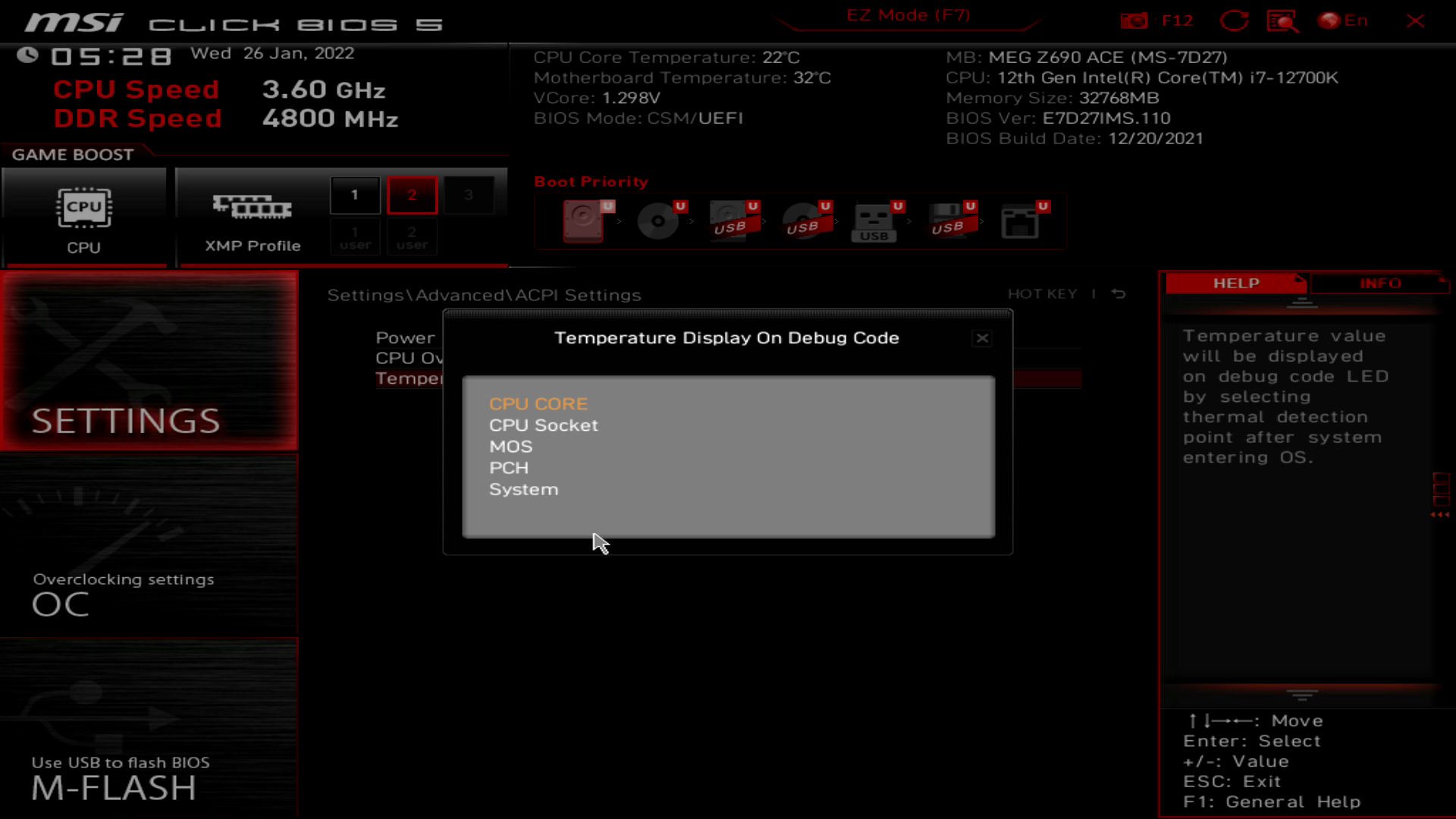

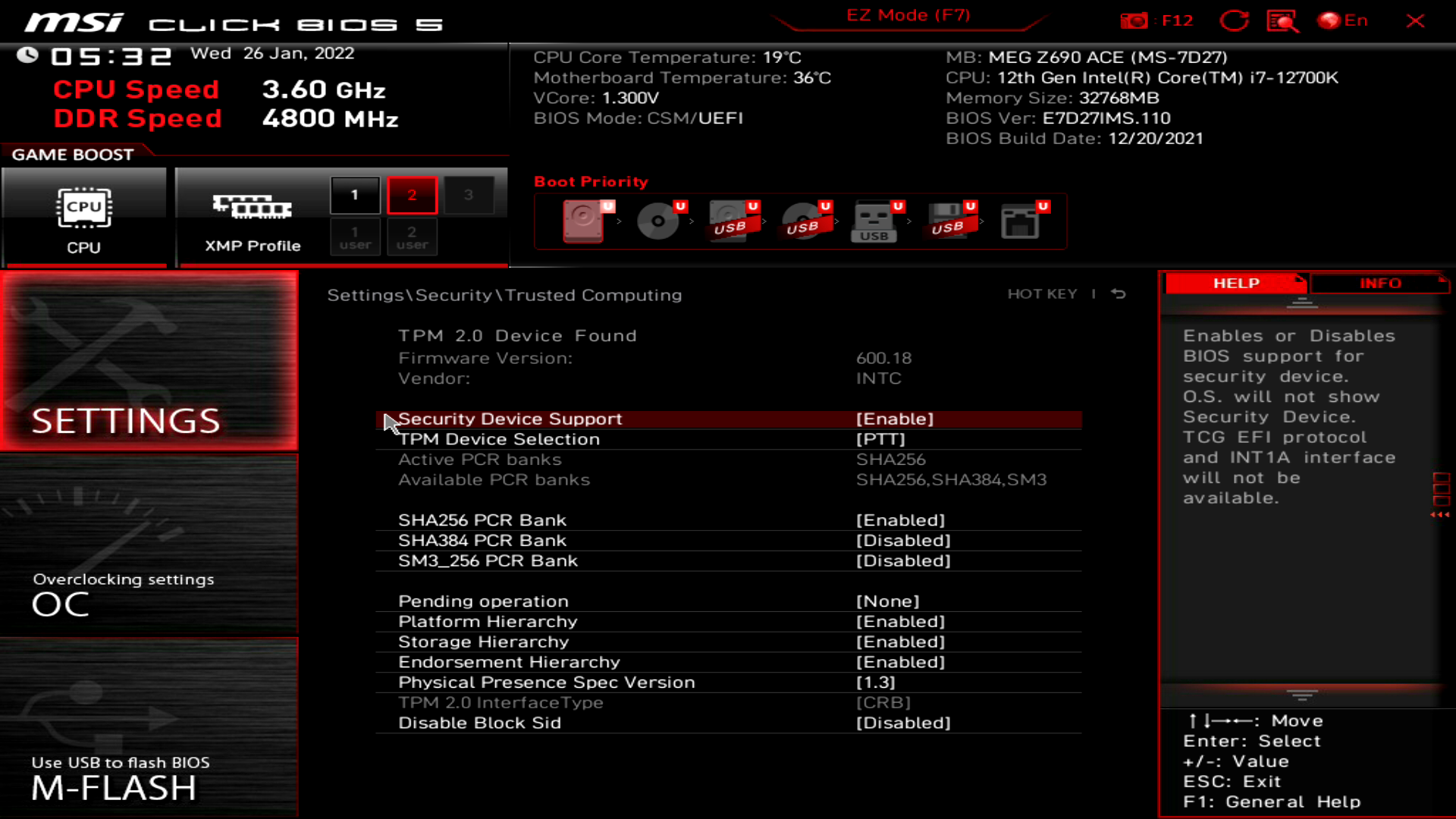

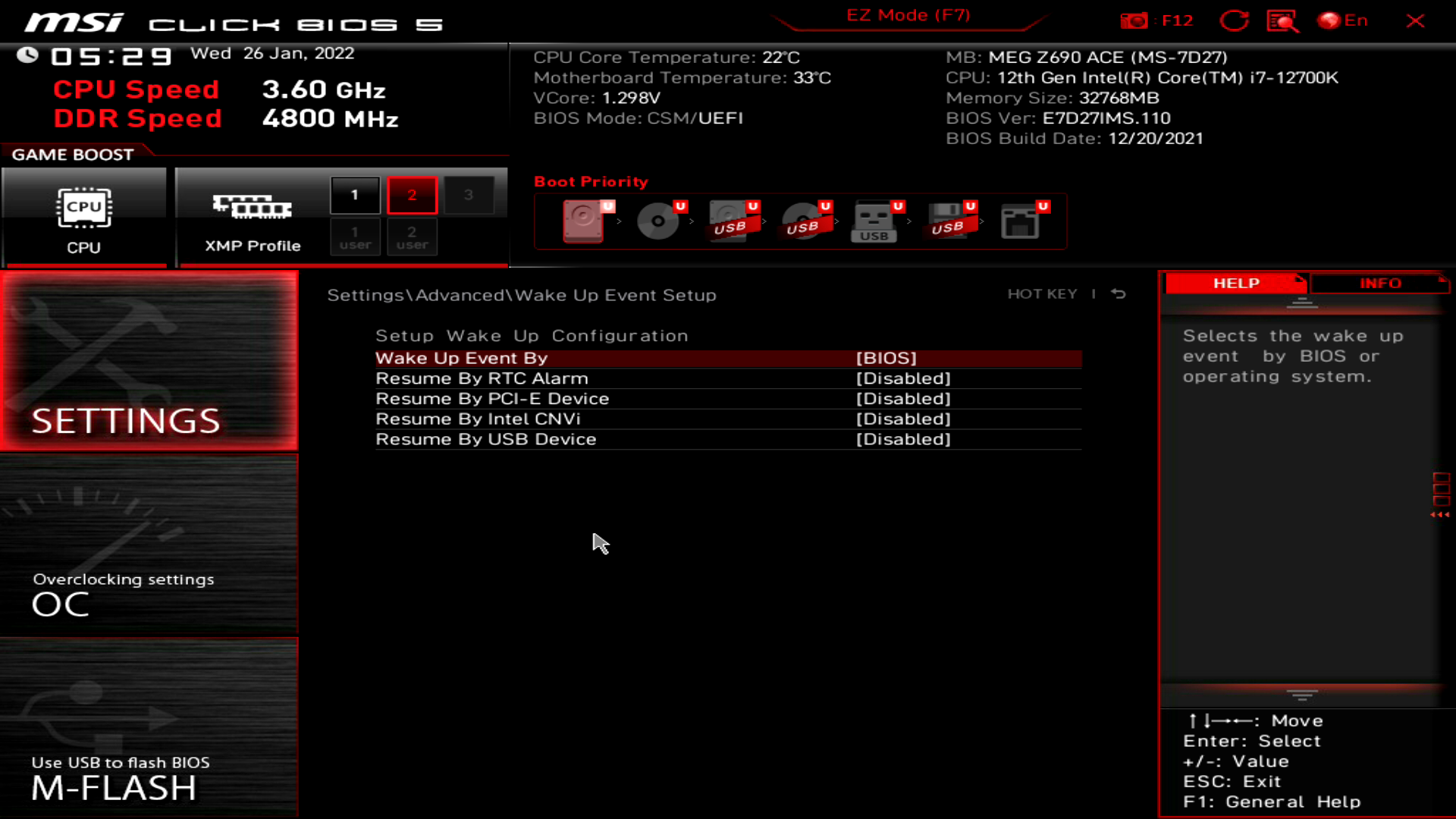

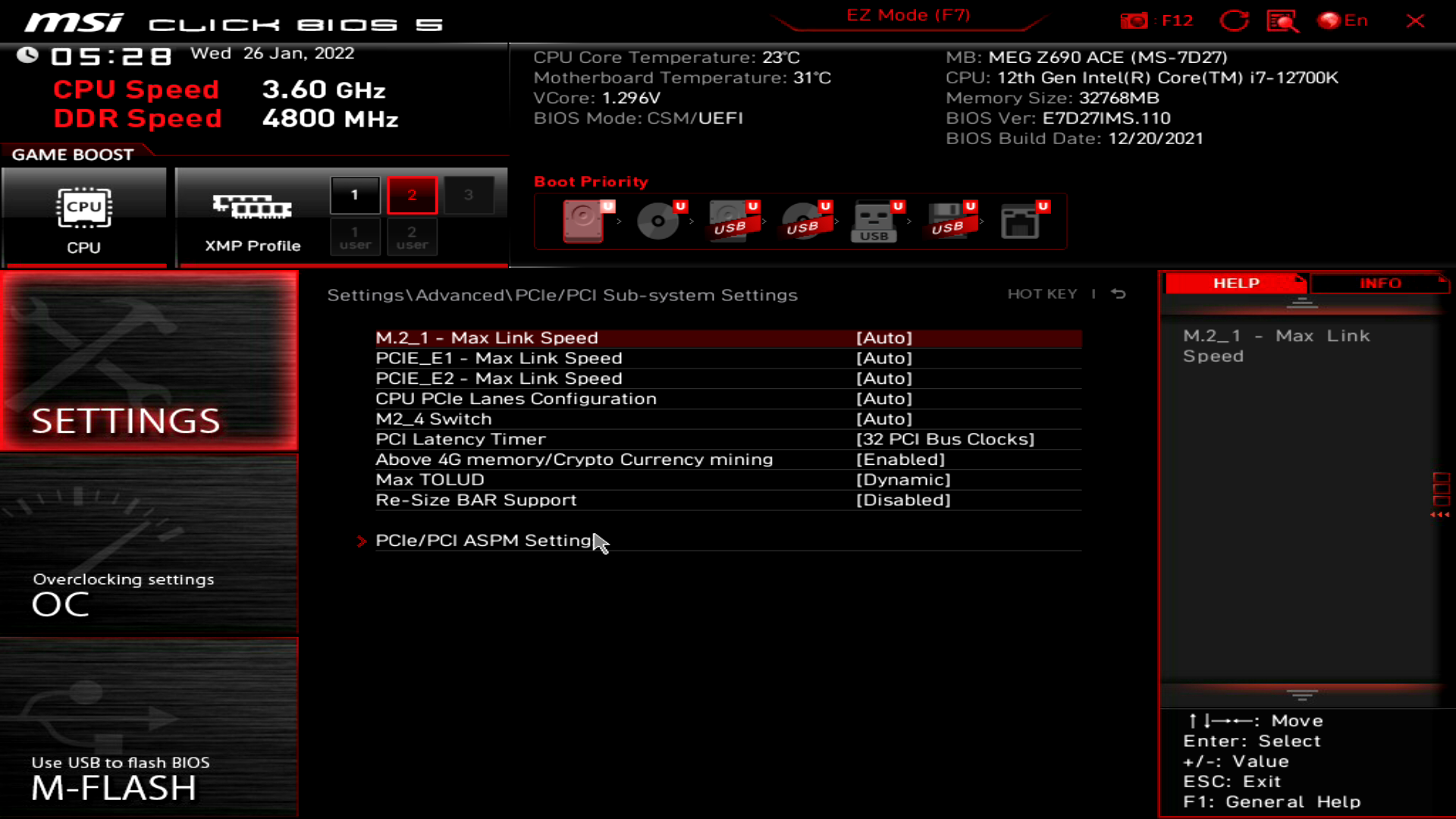

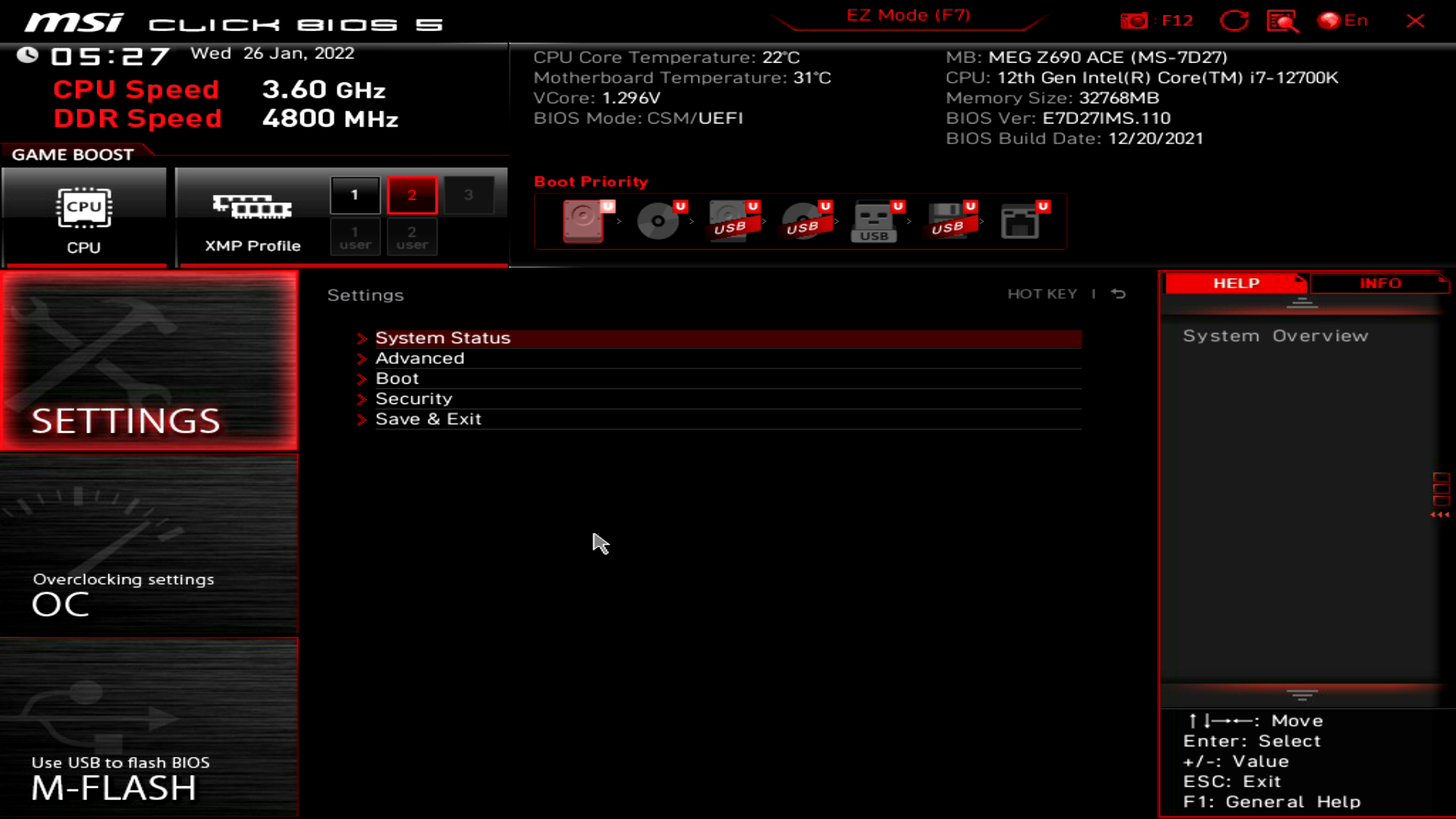

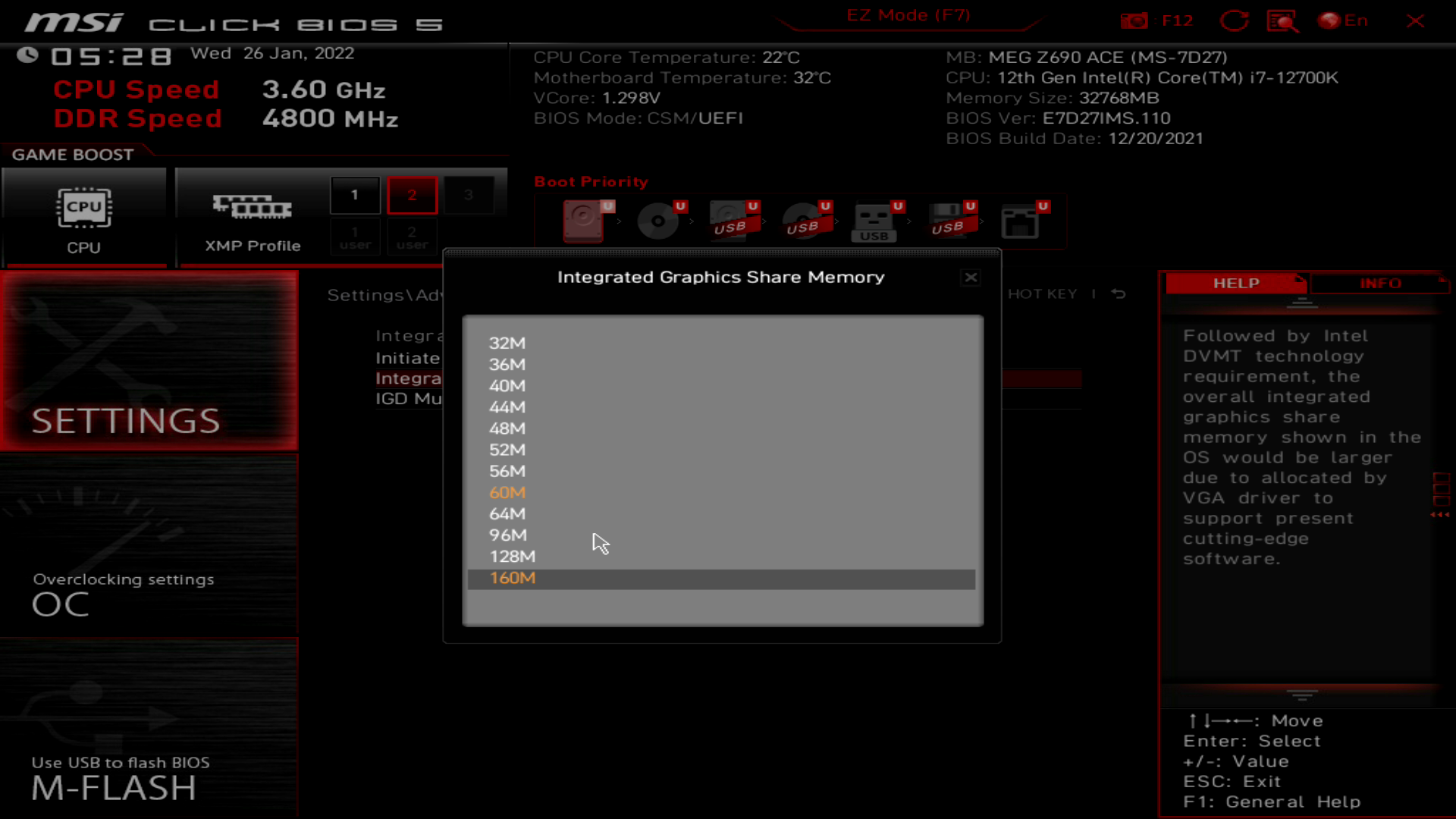

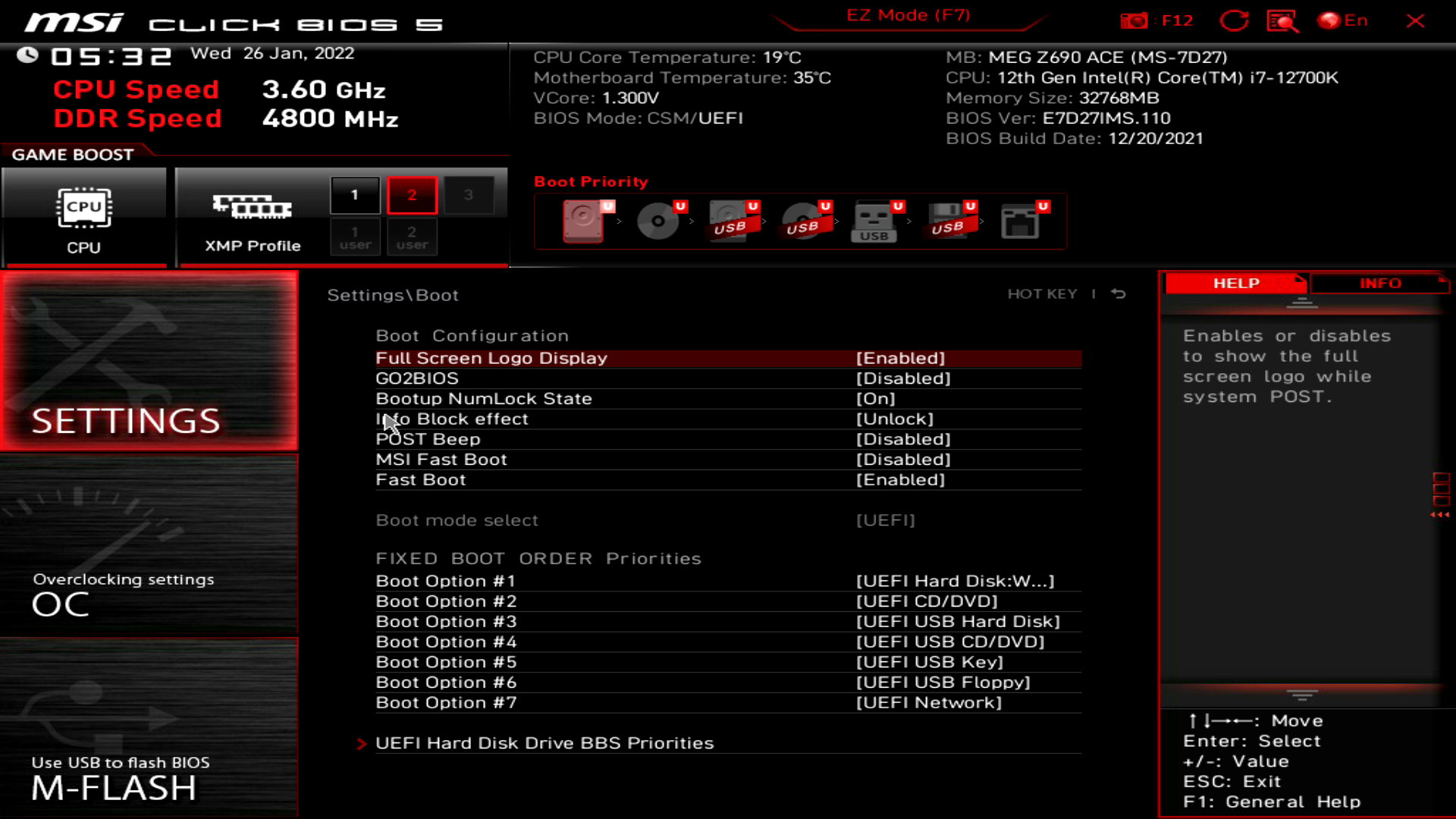

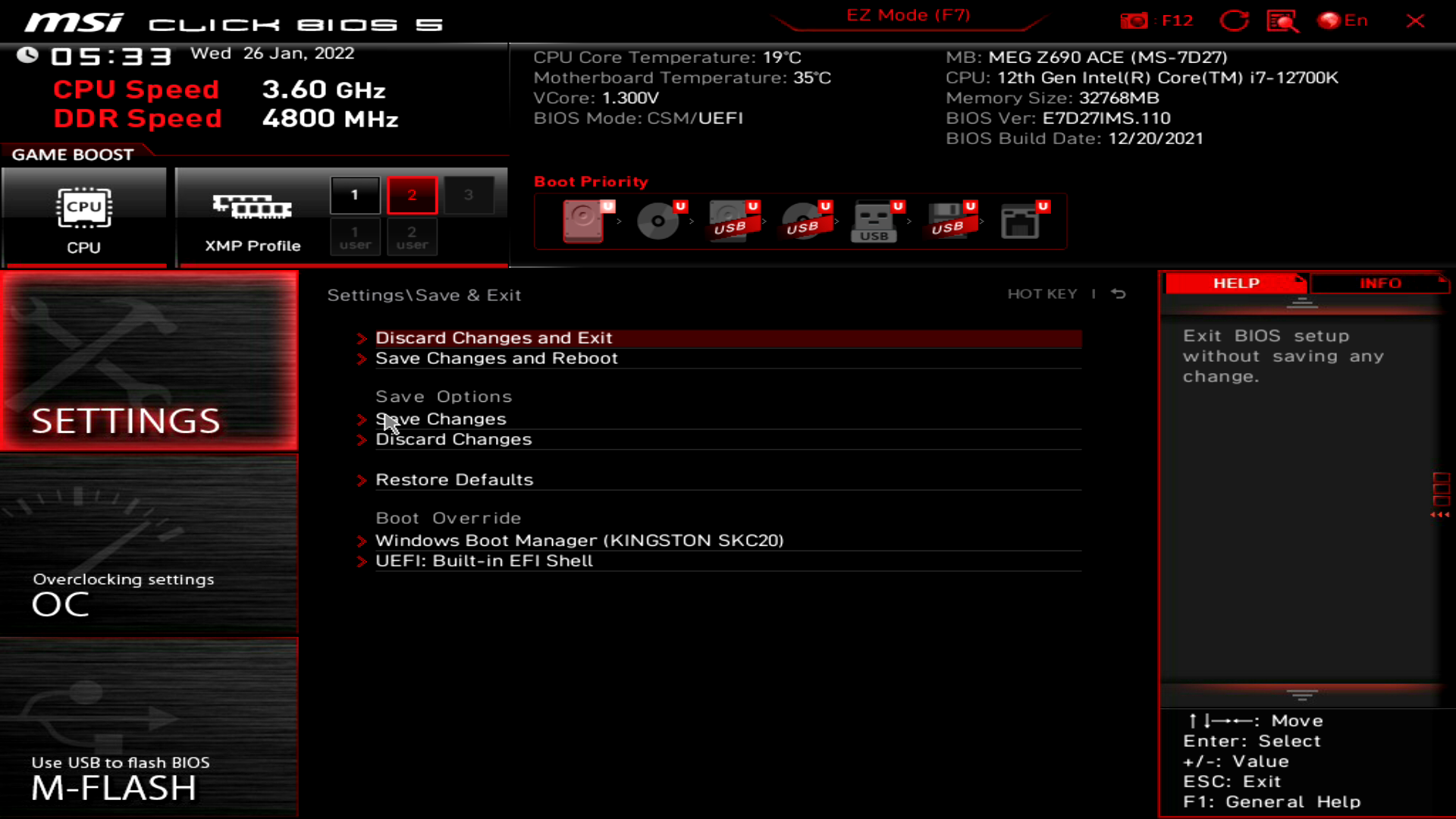

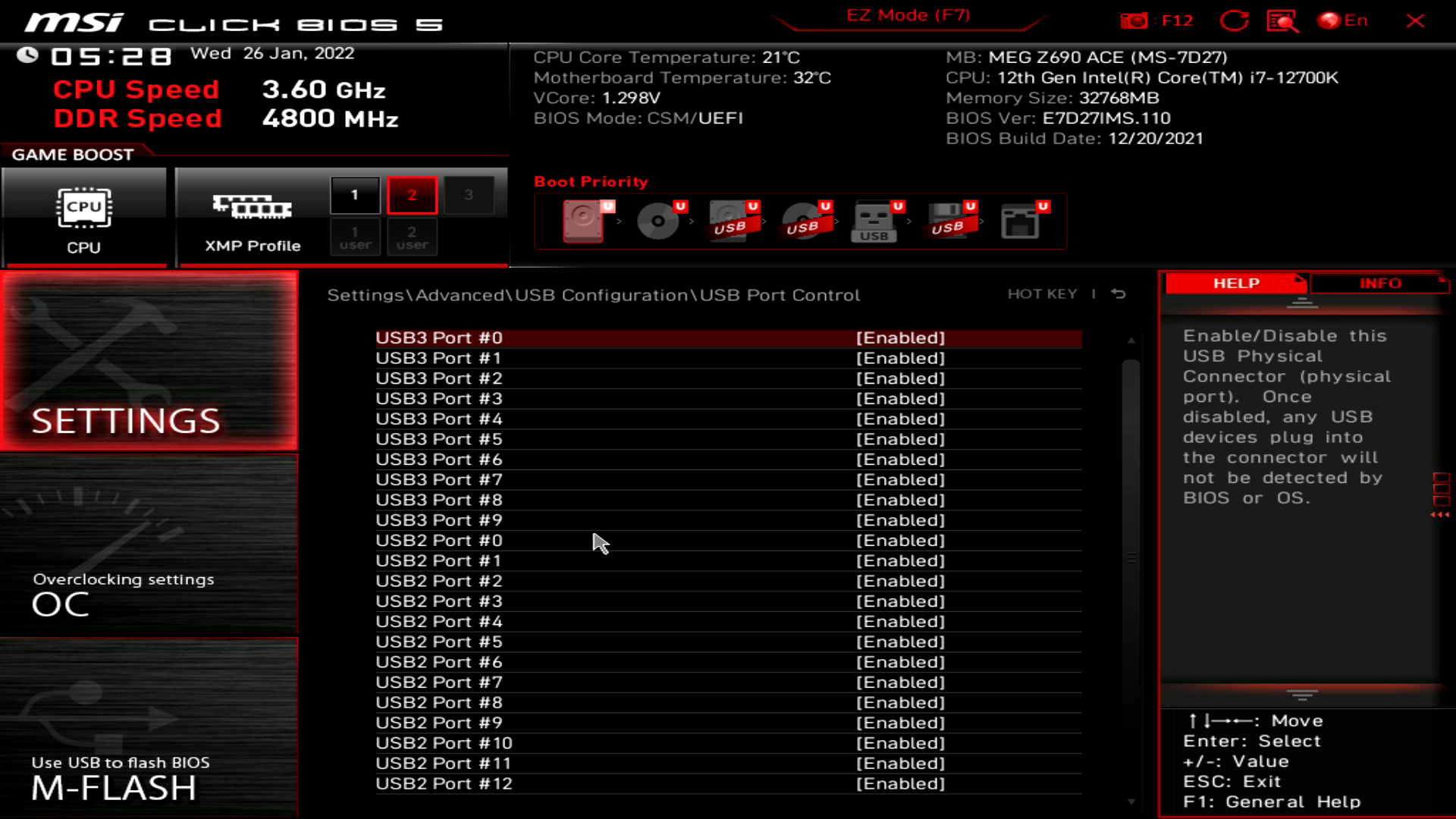

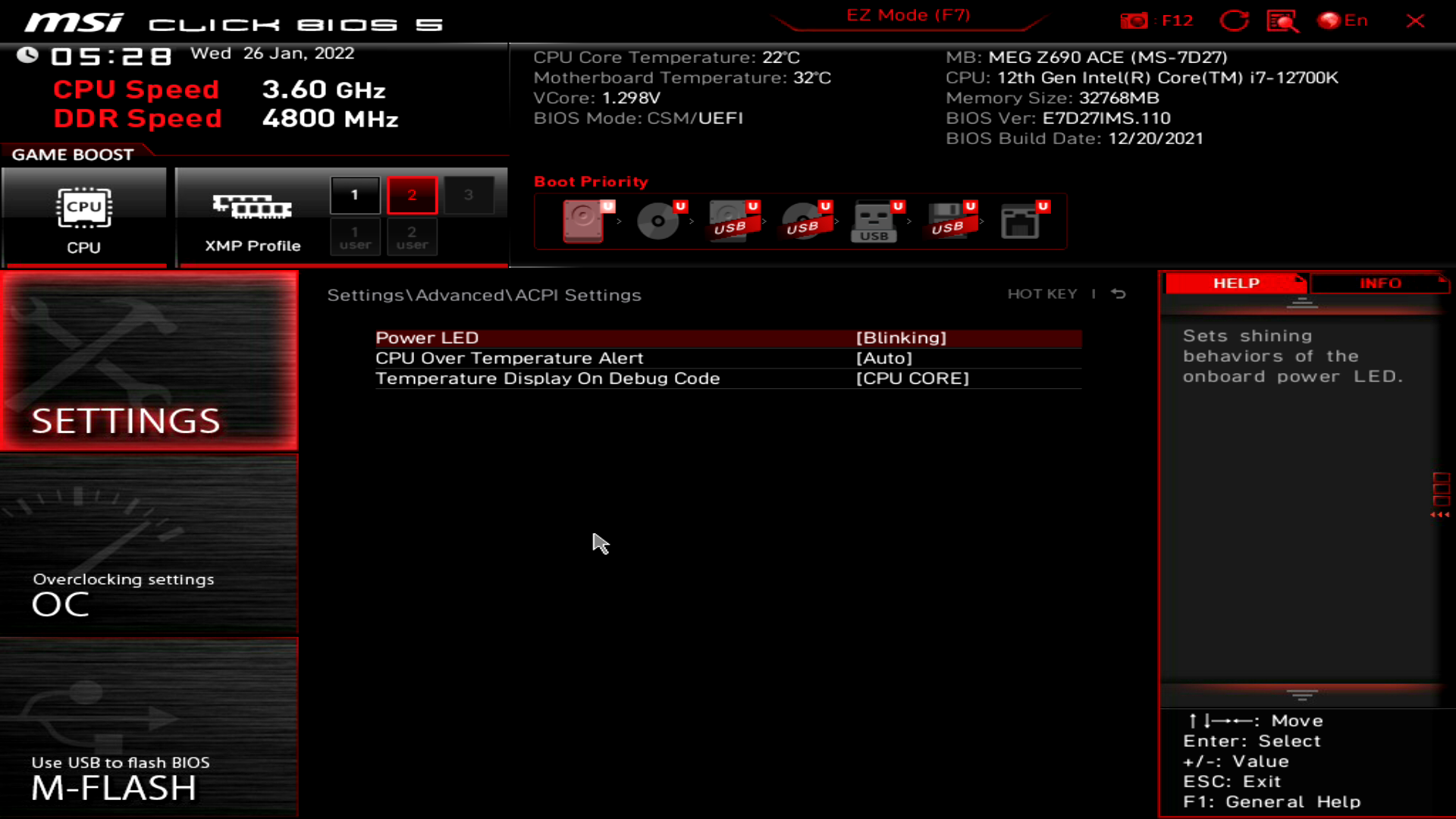

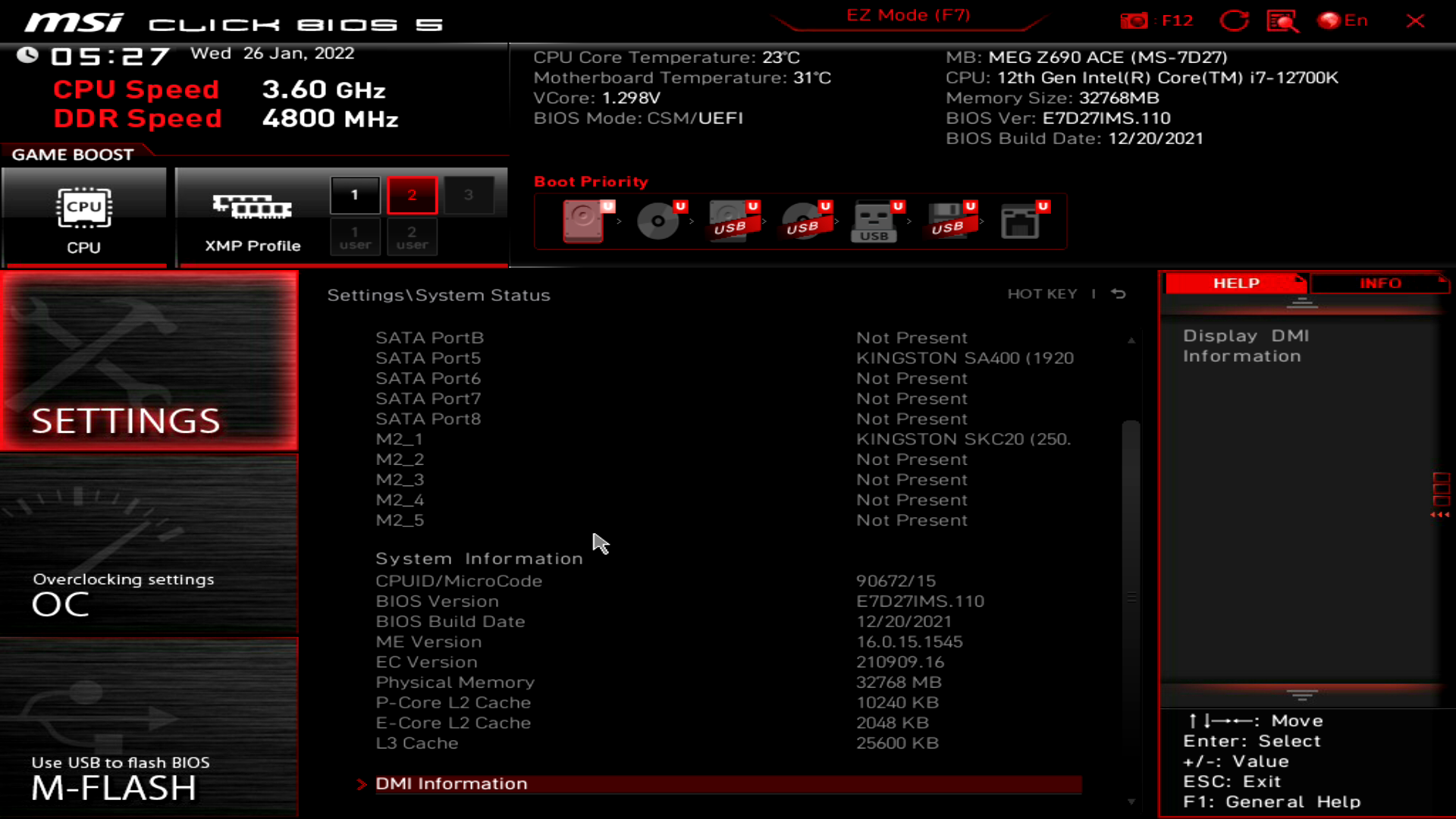

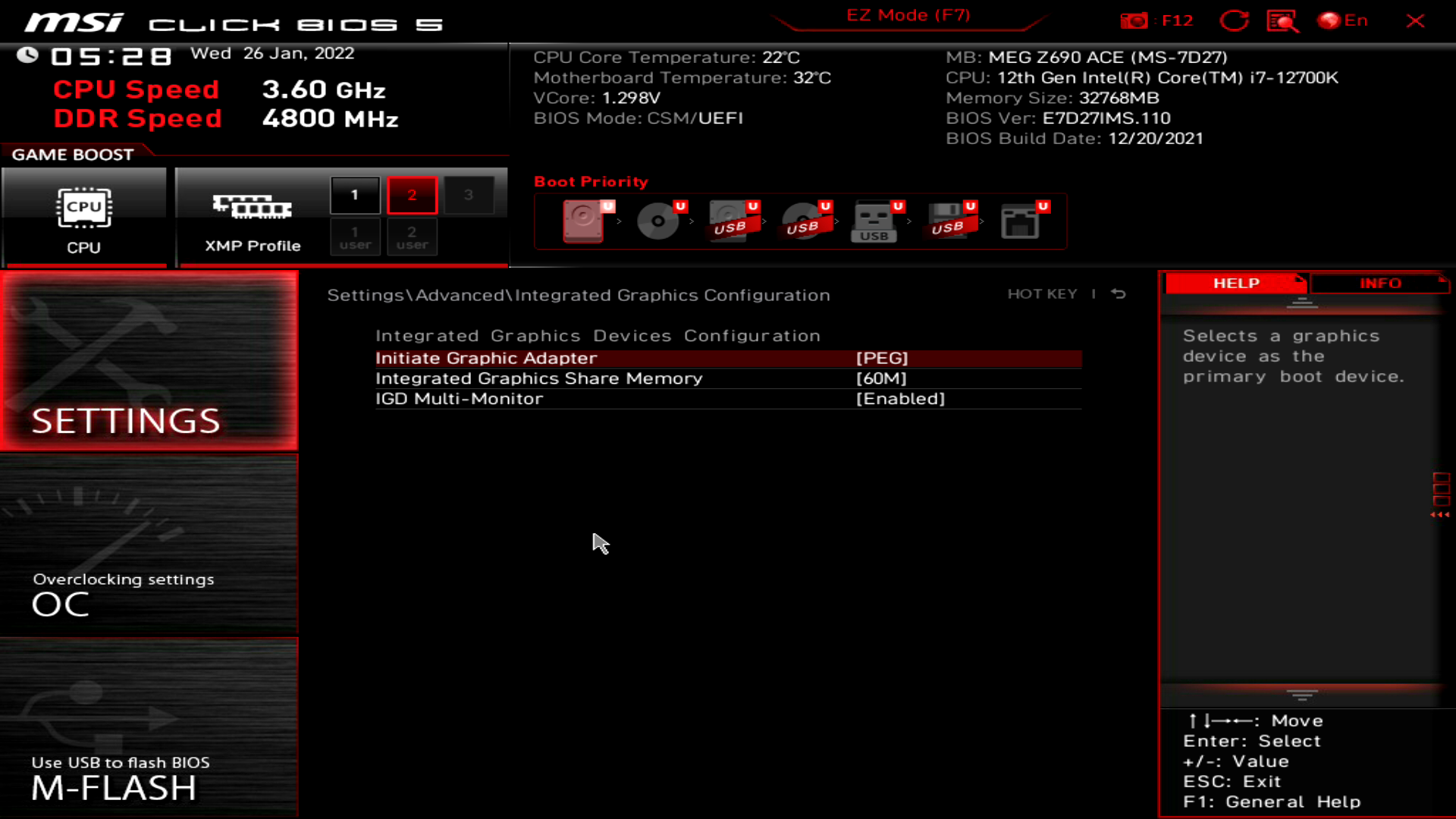

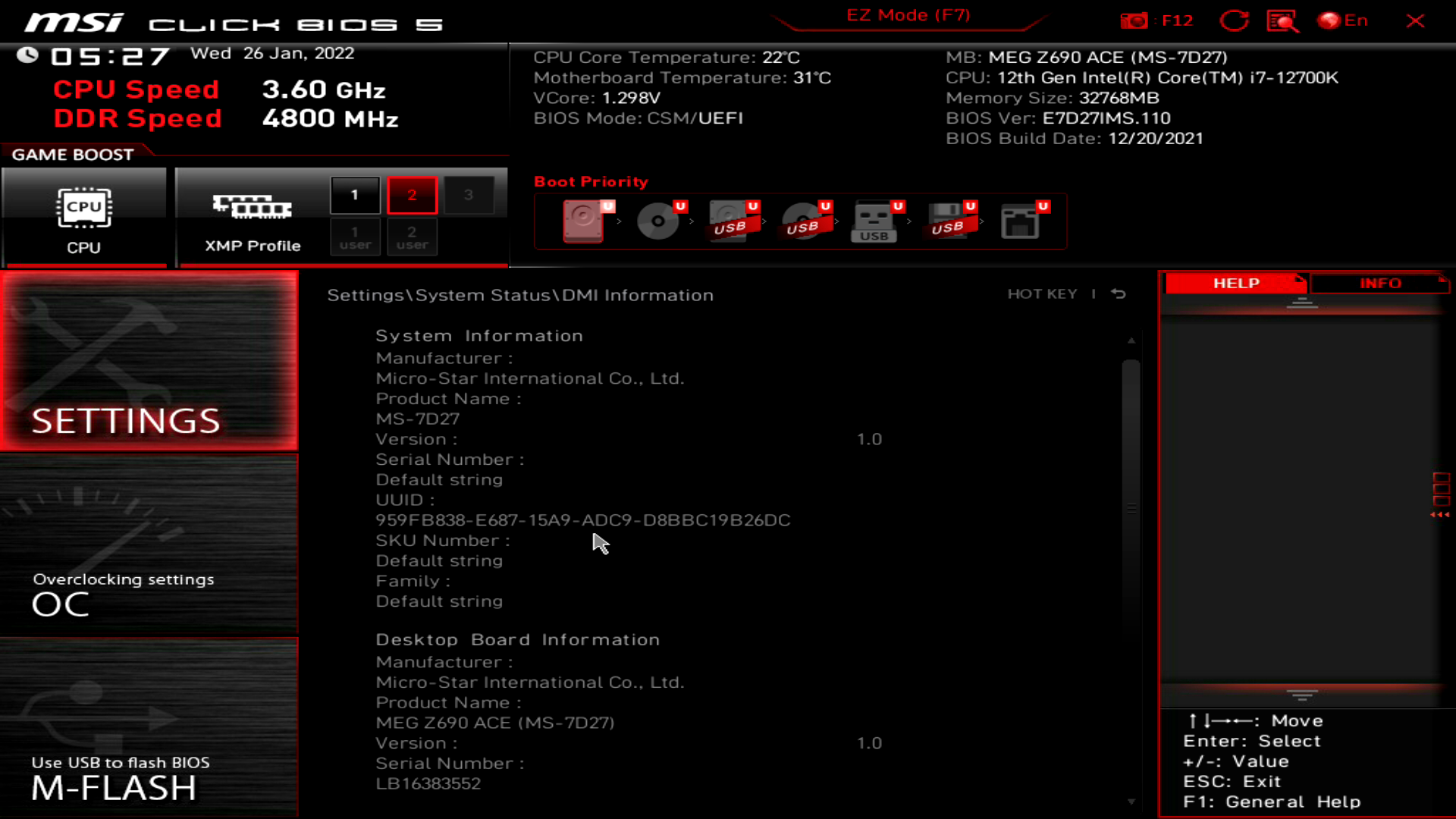

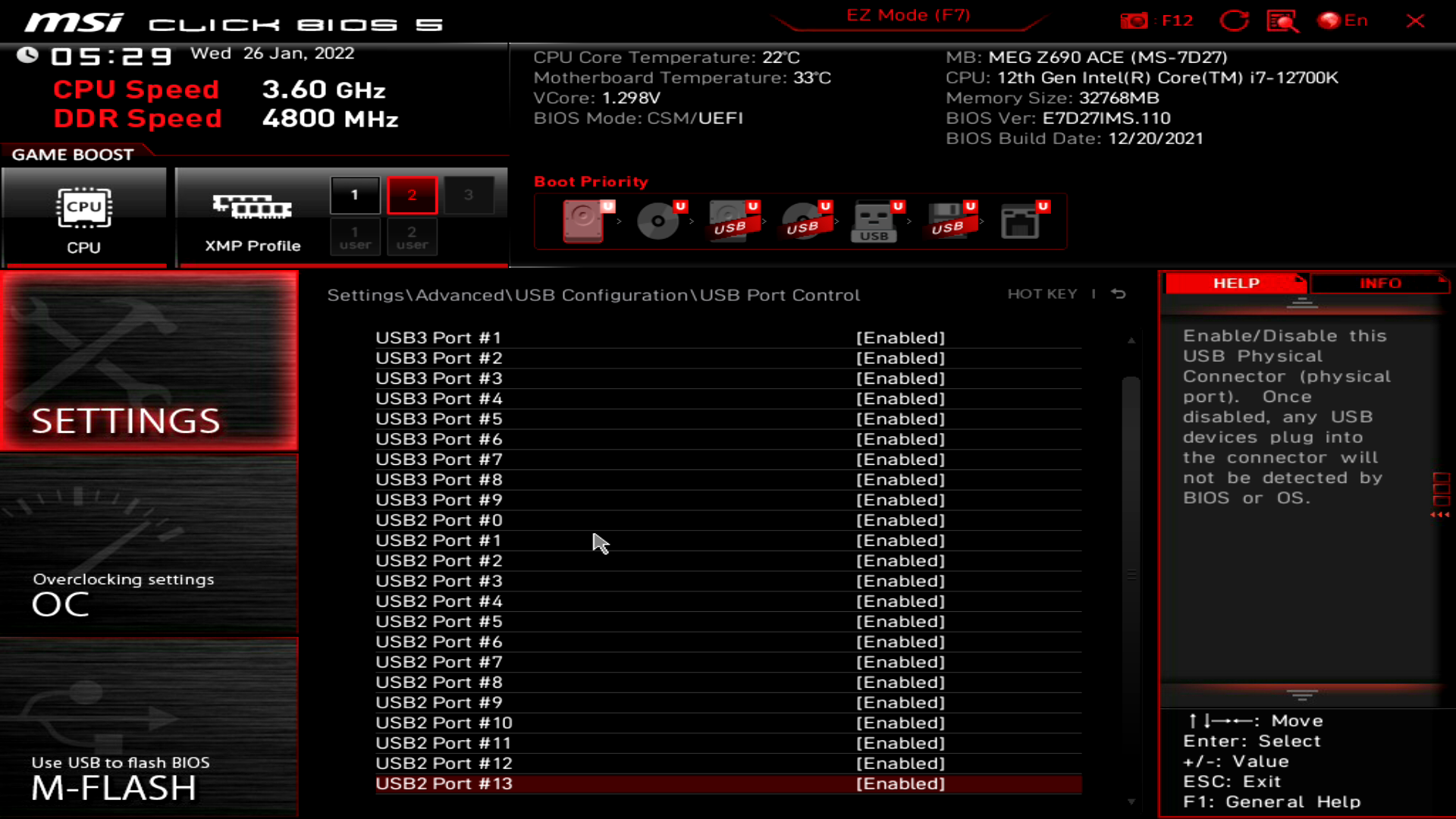

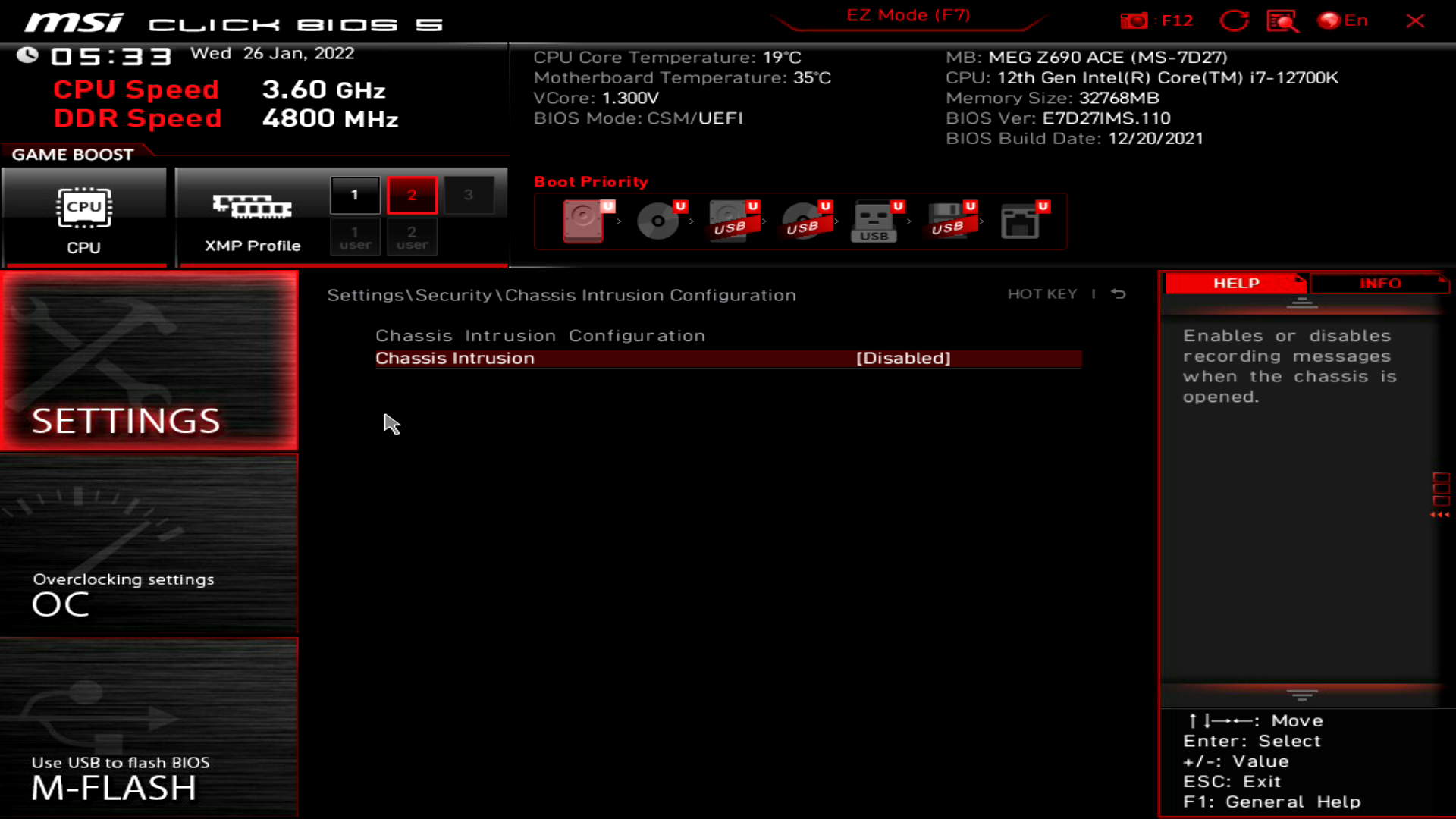

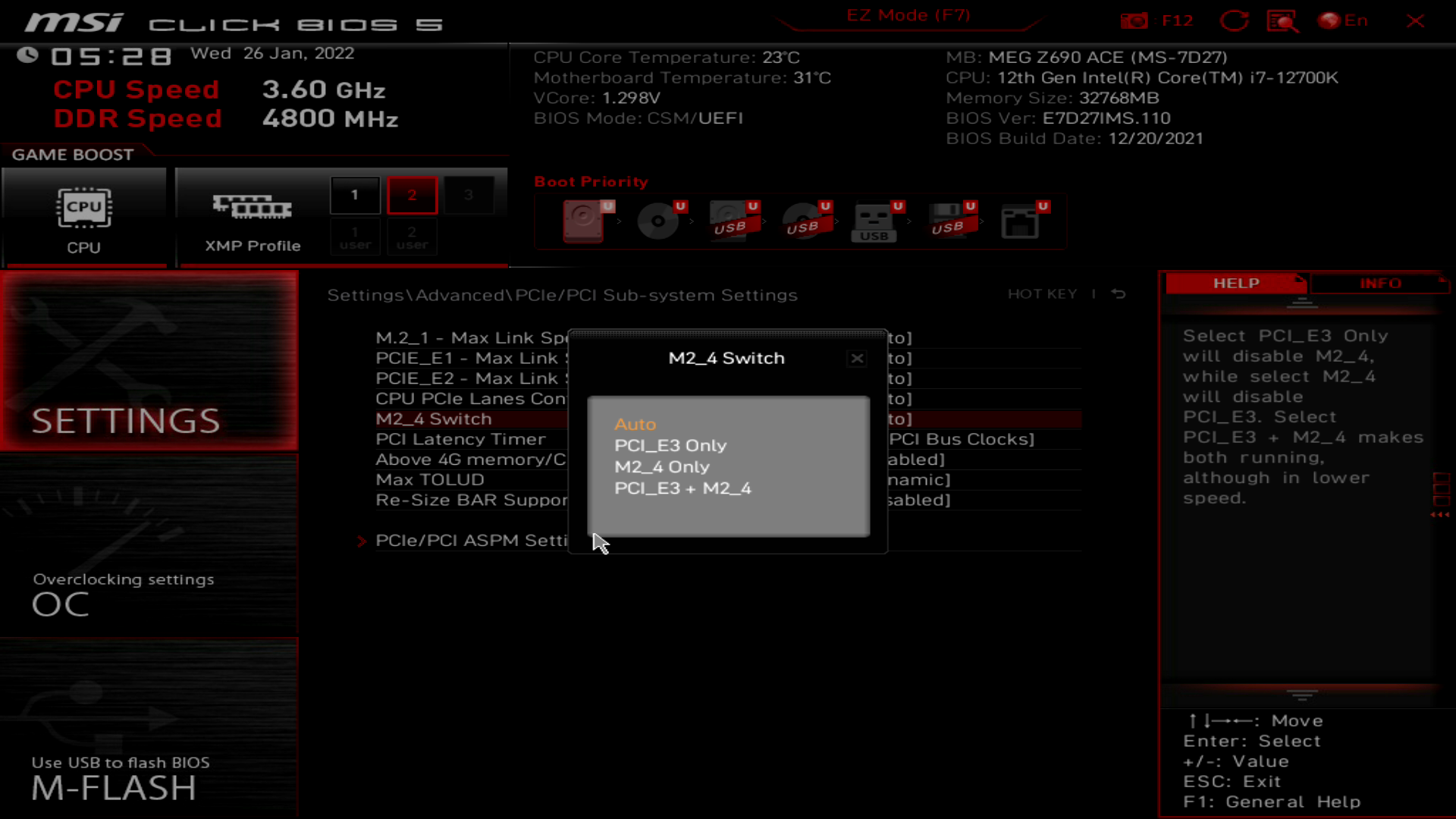

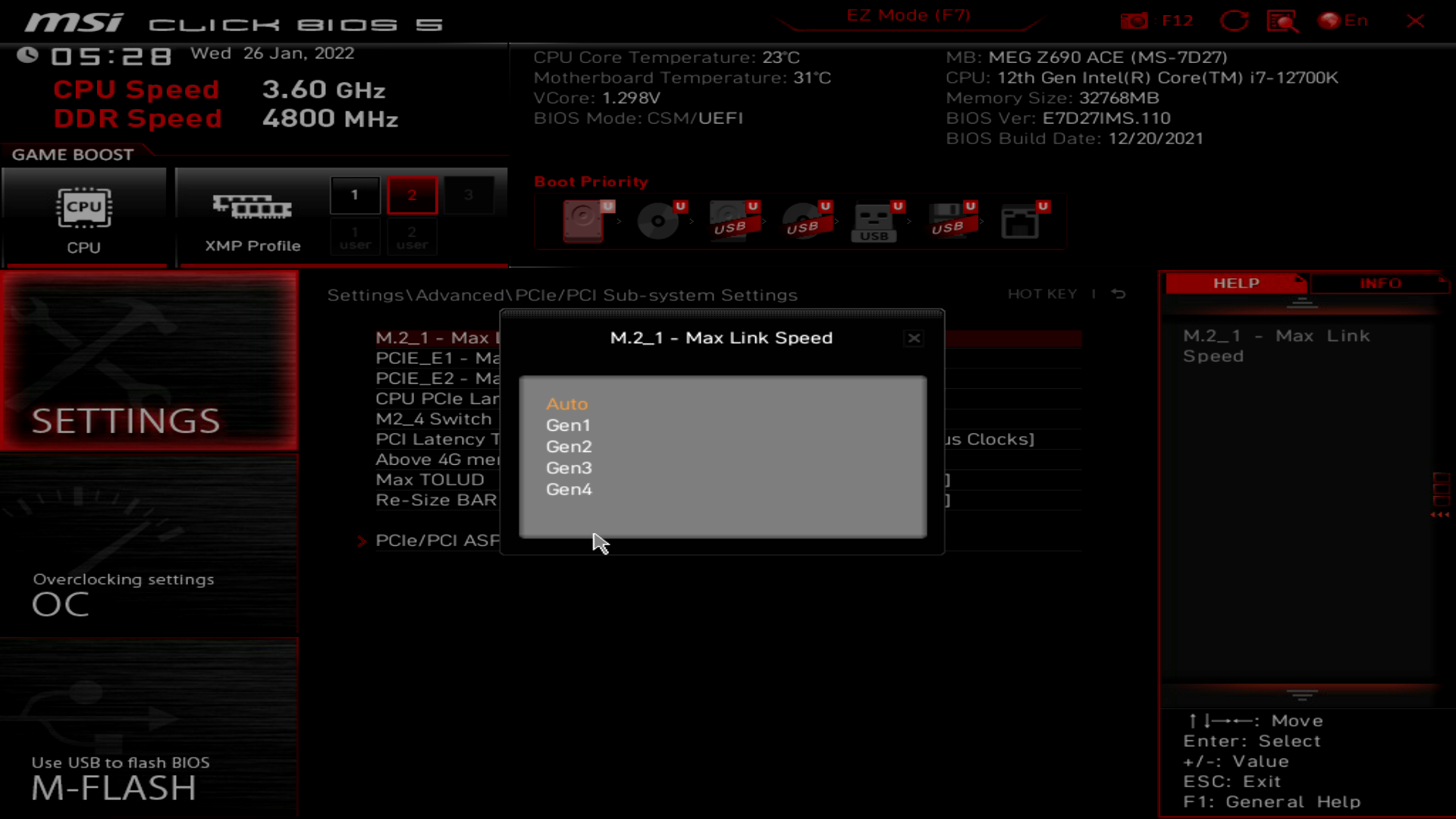

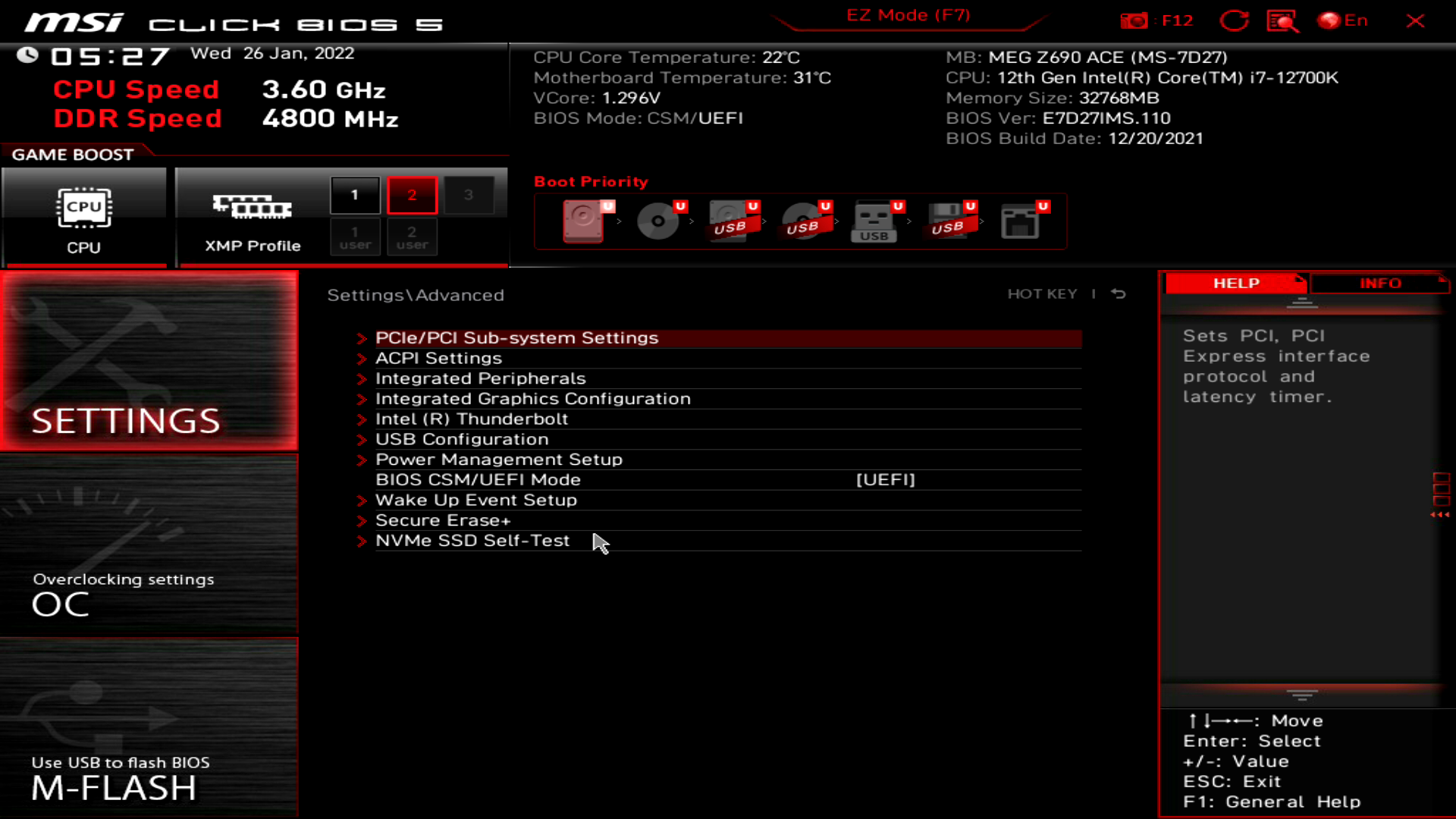

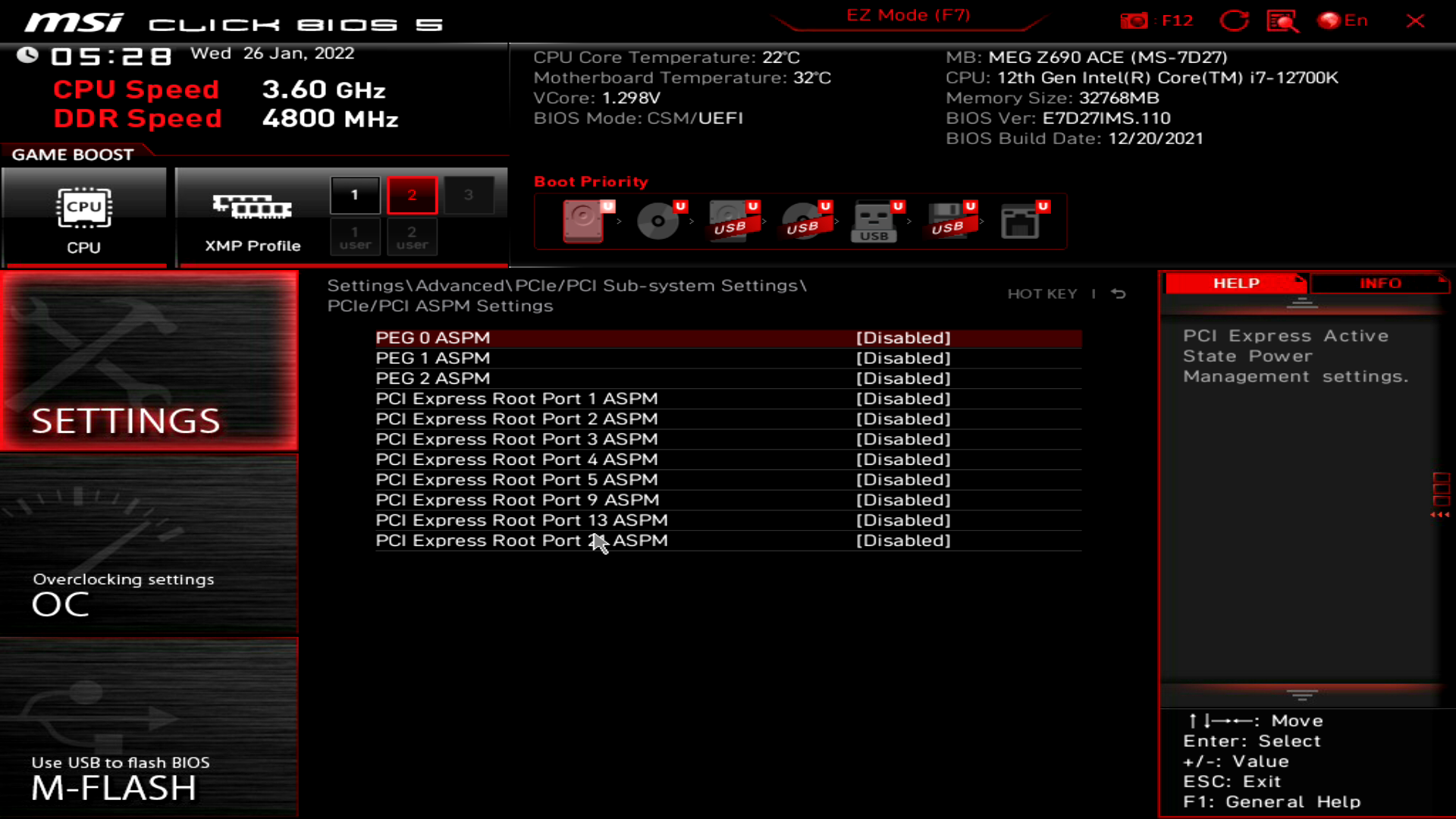

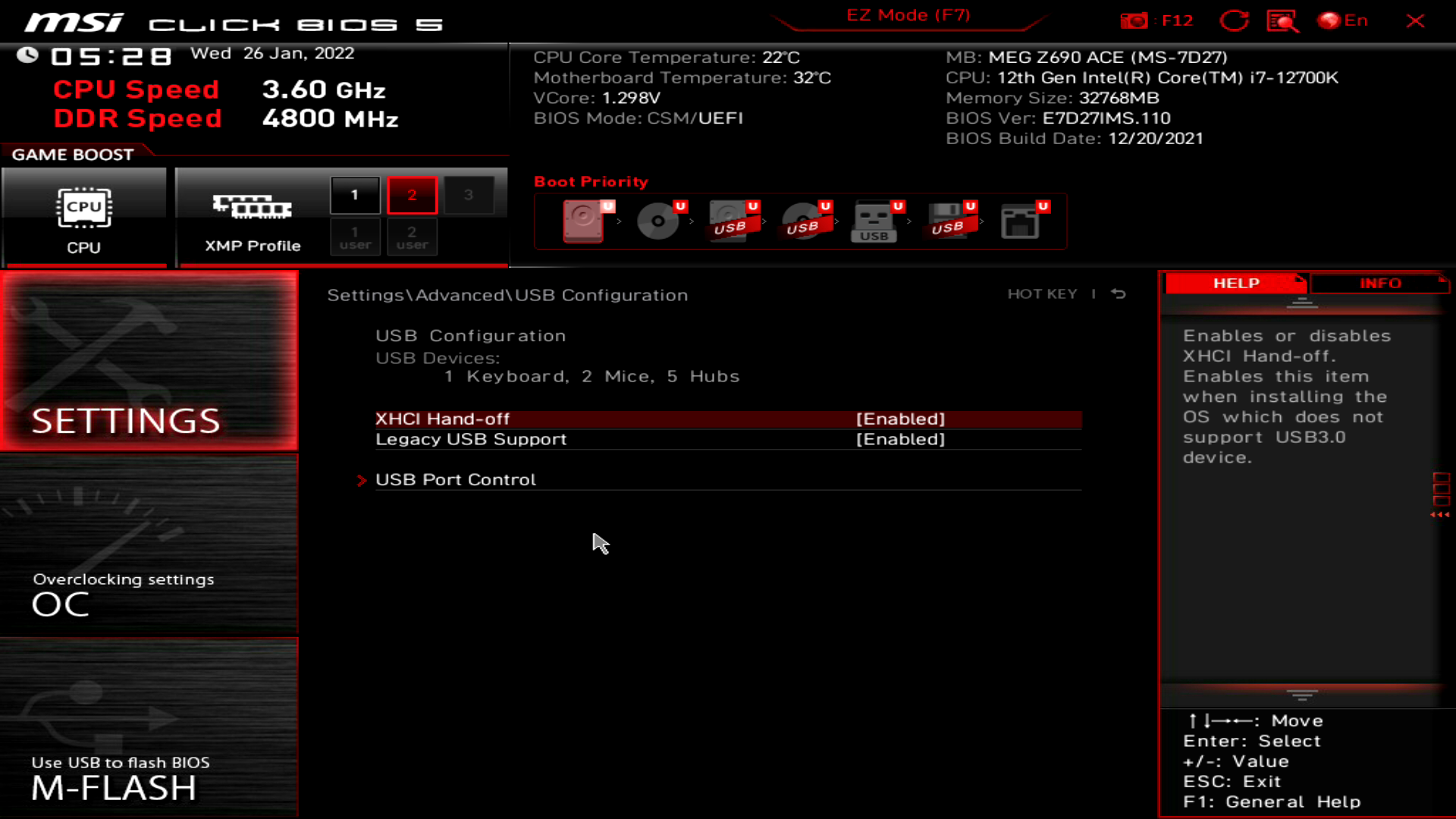

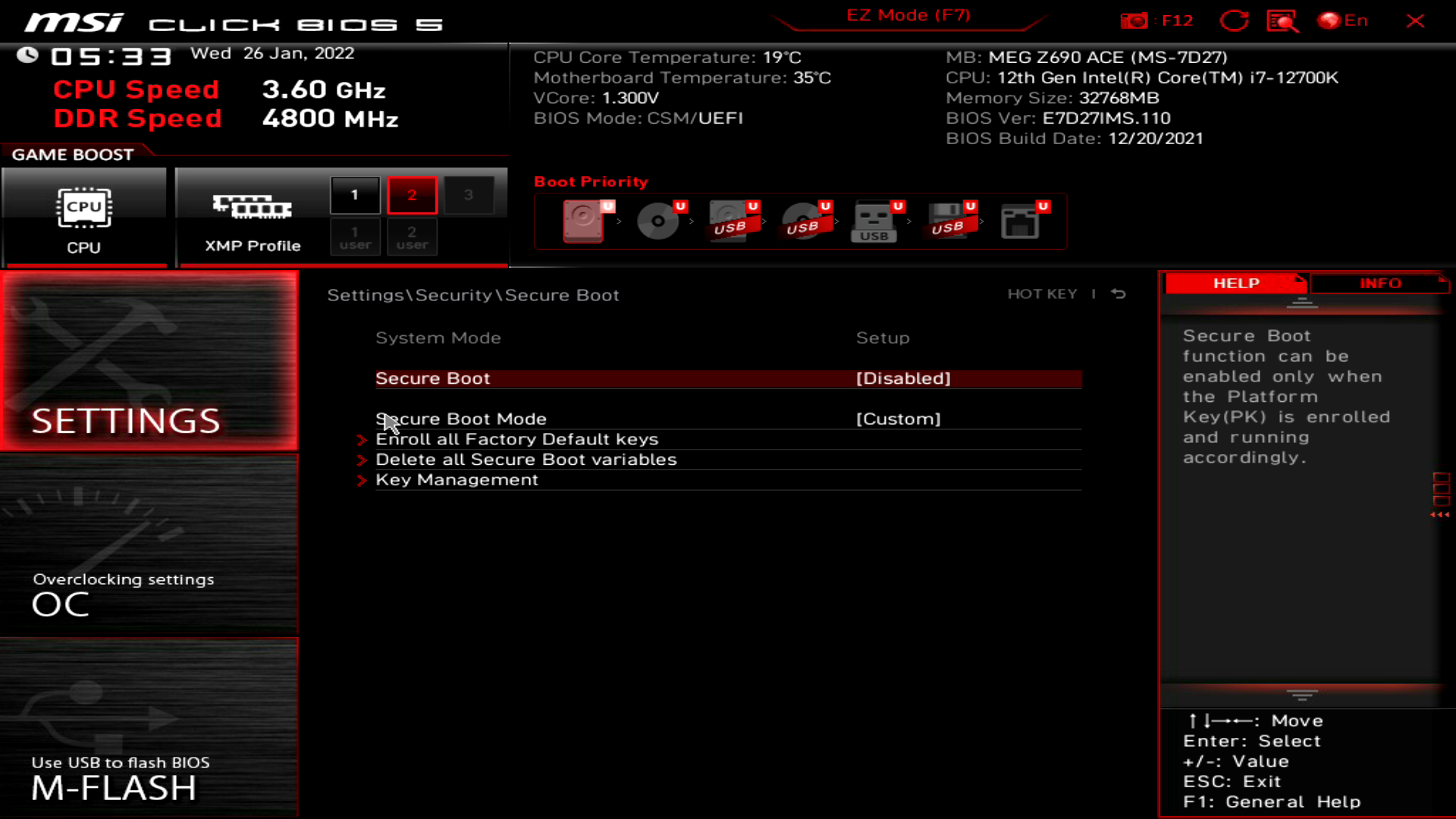

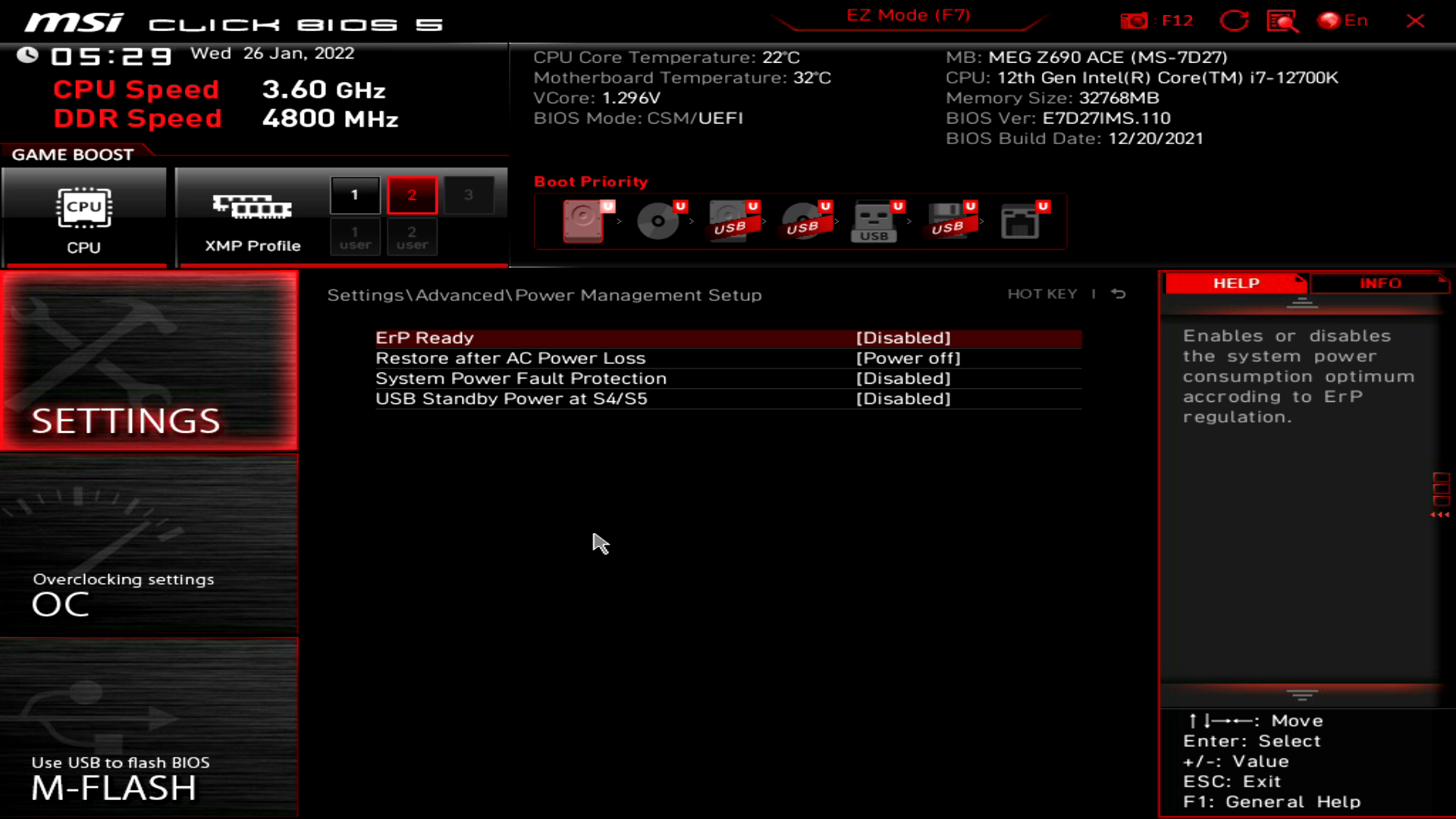

В разделе Settings возможно управлять устройствами материнской платы, встроенной графикой процессора, перераспределить линии PCI-E, и конечно же включить опции Re-Size Bar Support и Above 4G Memory.

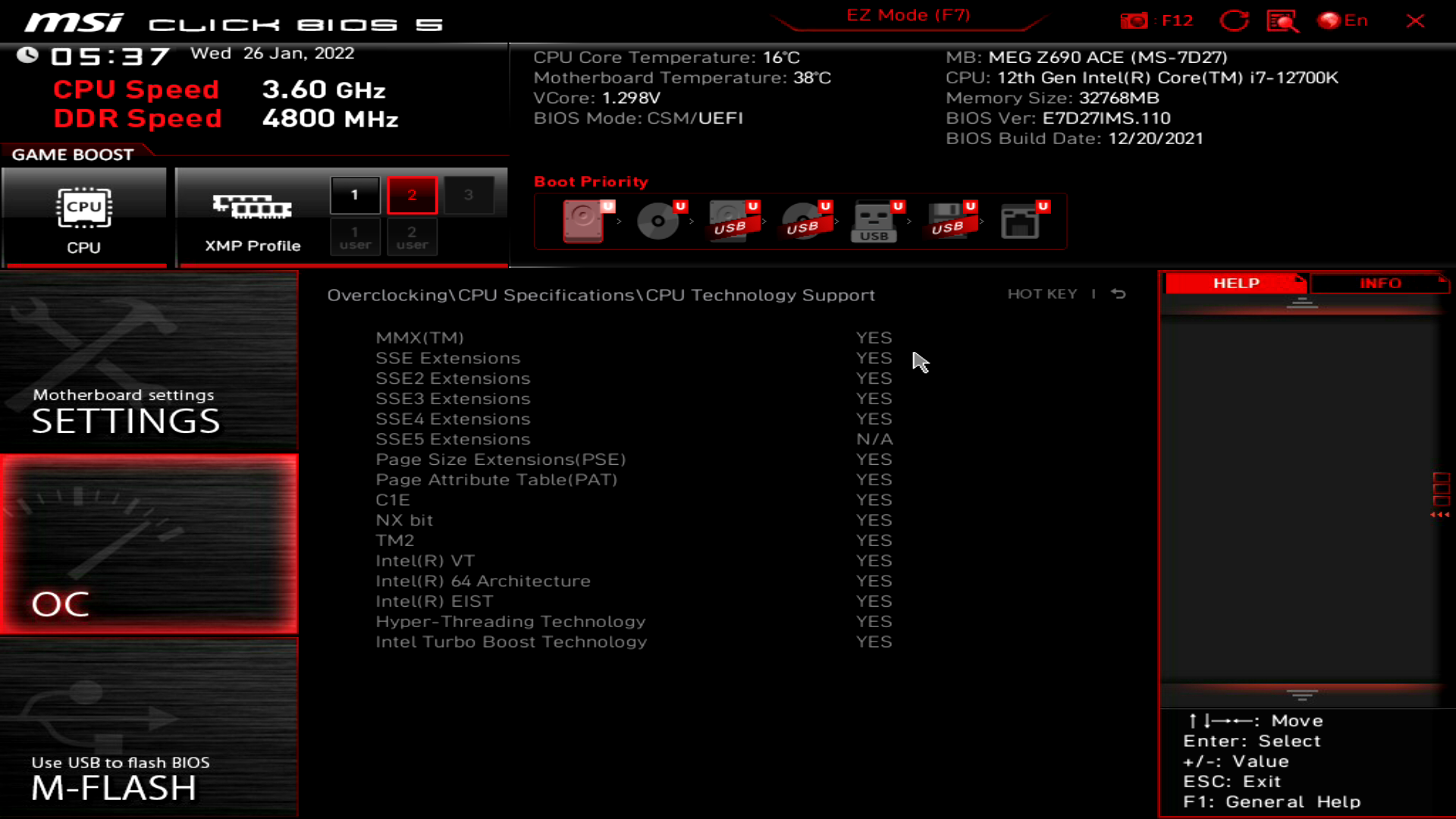

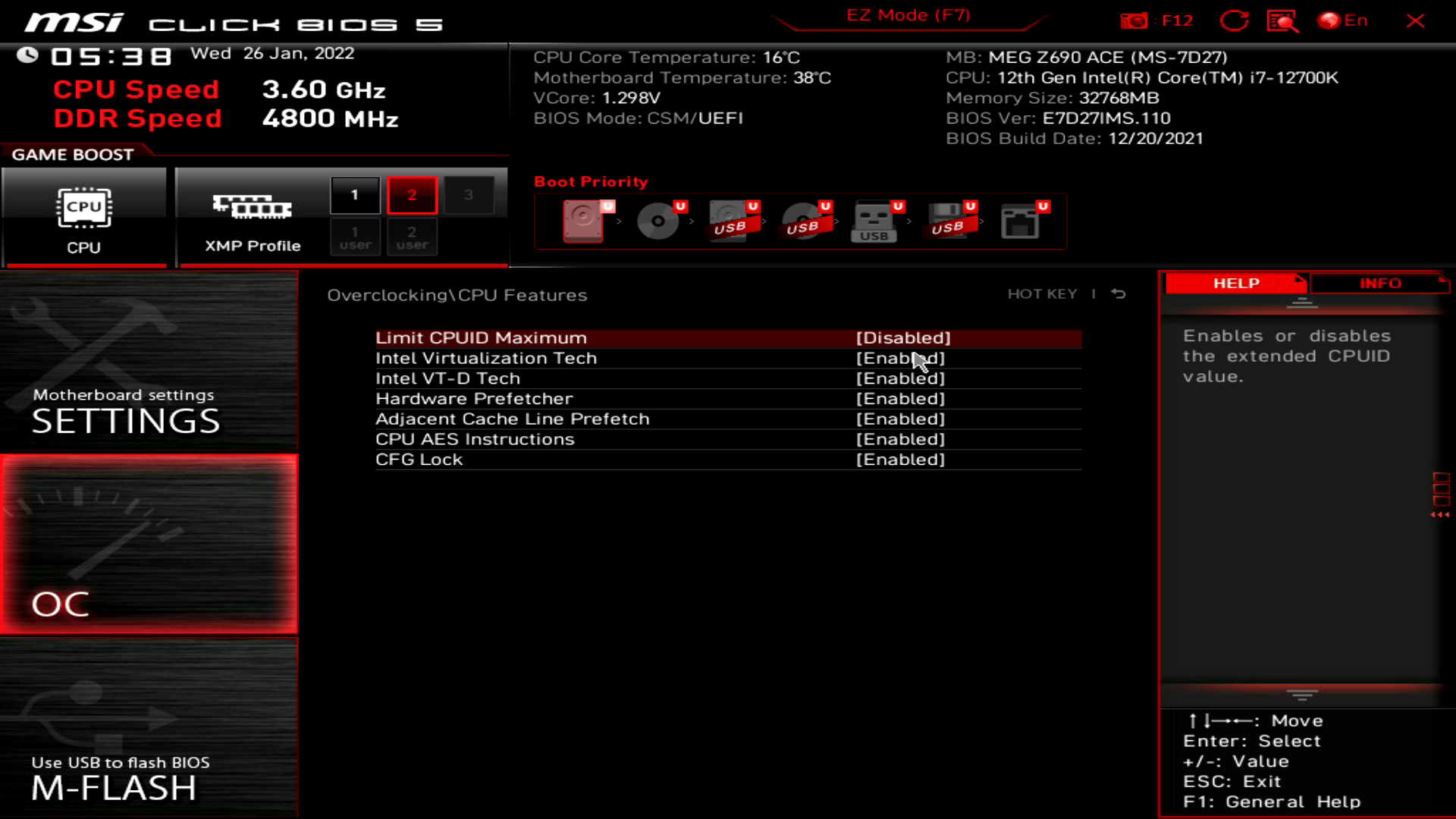

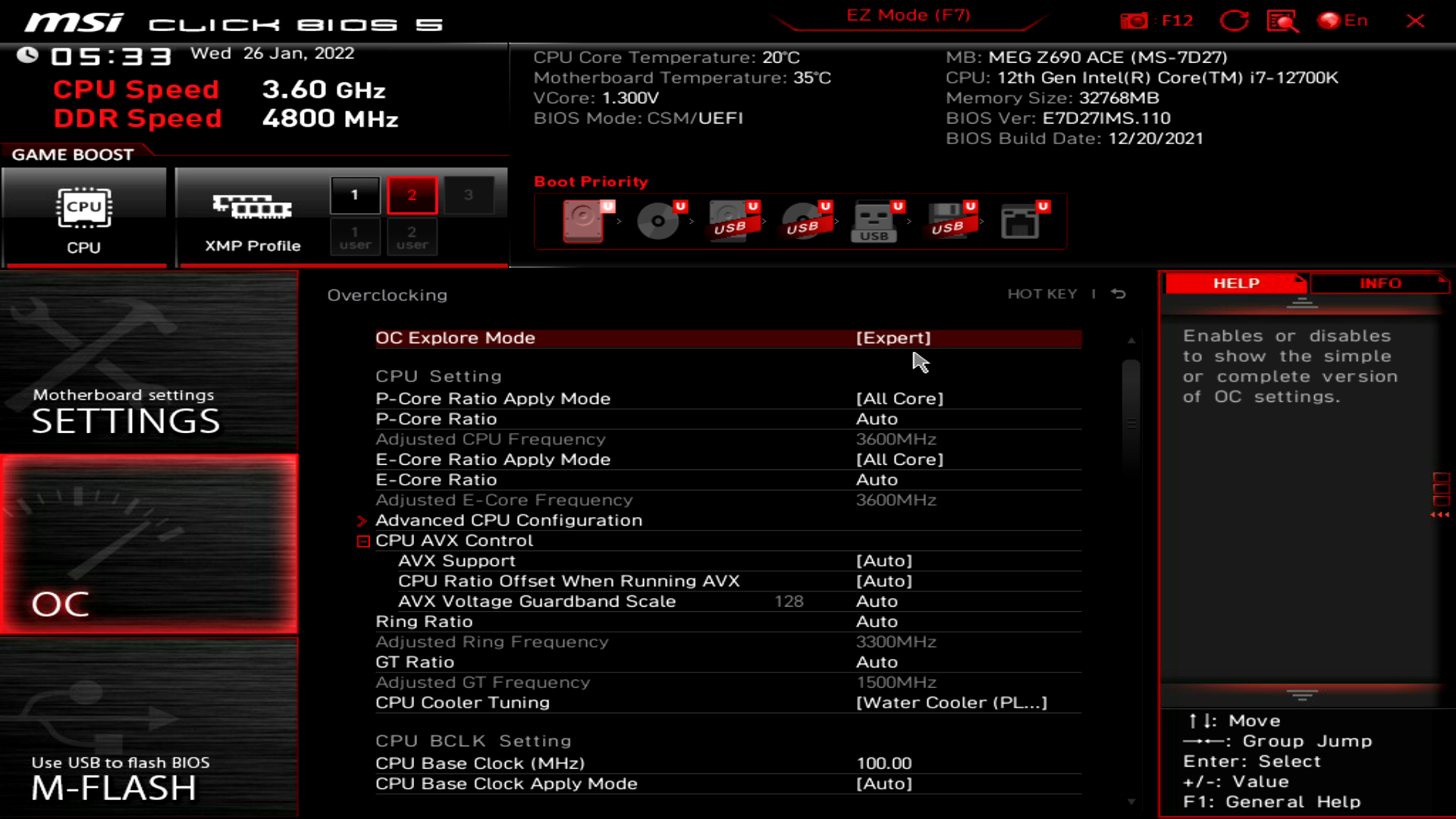

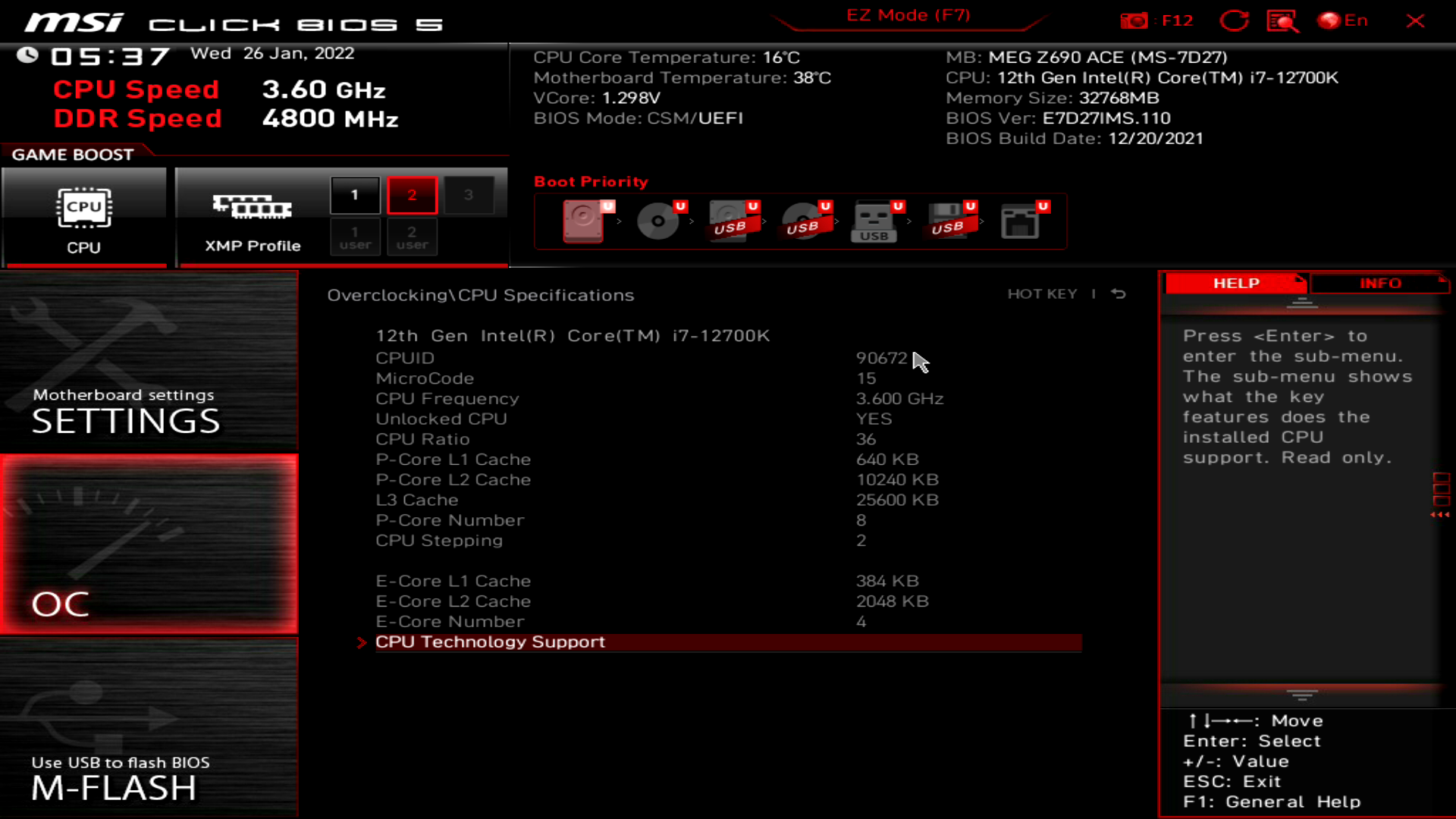

Раздел OC посвящен, как понятно из названия, разгону. Он может отображаться в режимах Normal и Expert, они отличаются между собой ассортиментом настроек. Традиционно нас интересует режим Expert, в котором доступна полная свобода действий. Для экстремального оверклокинга с использованием жидкого азота производитель предусмотрел специальный режим LN2.

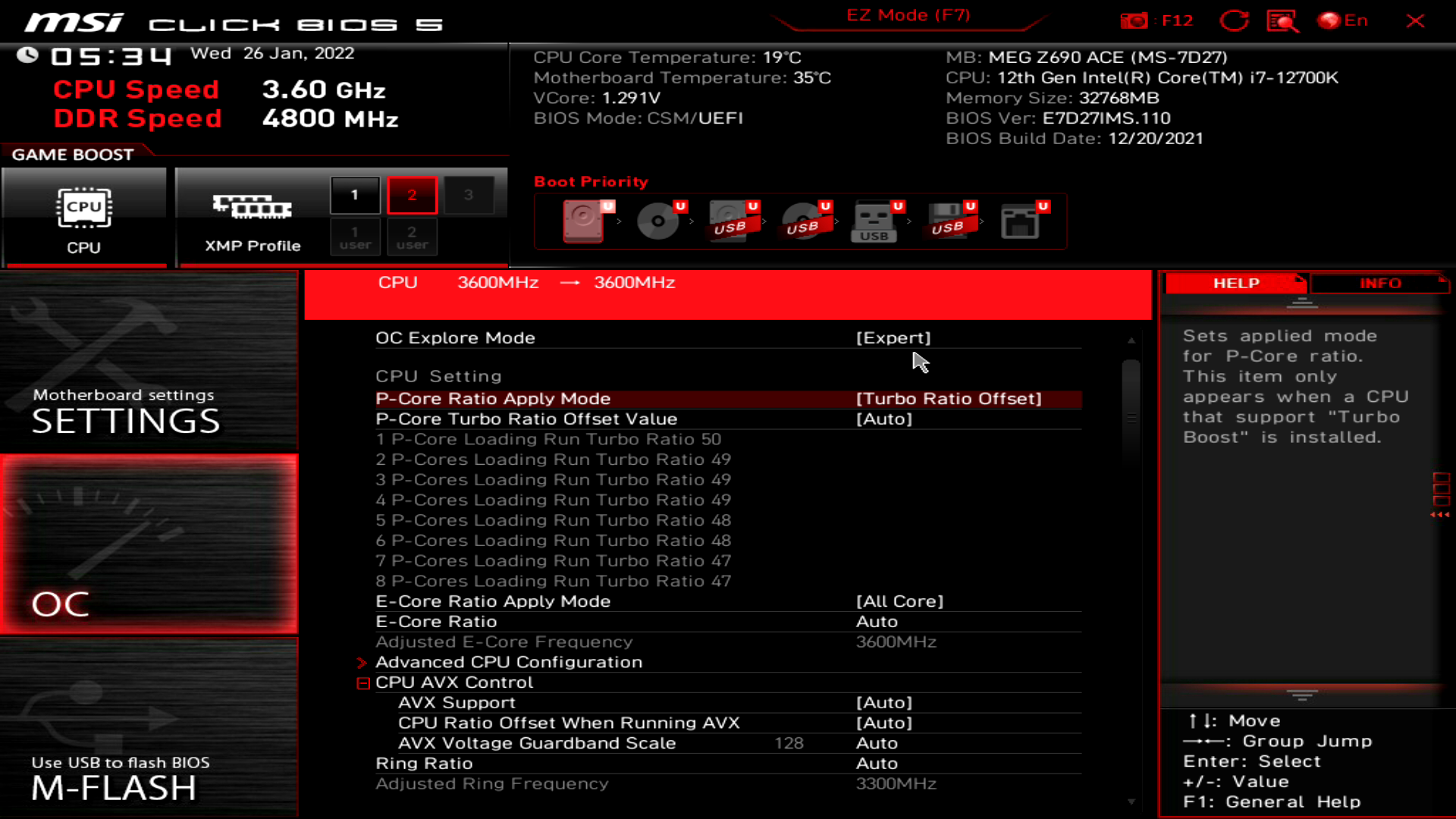

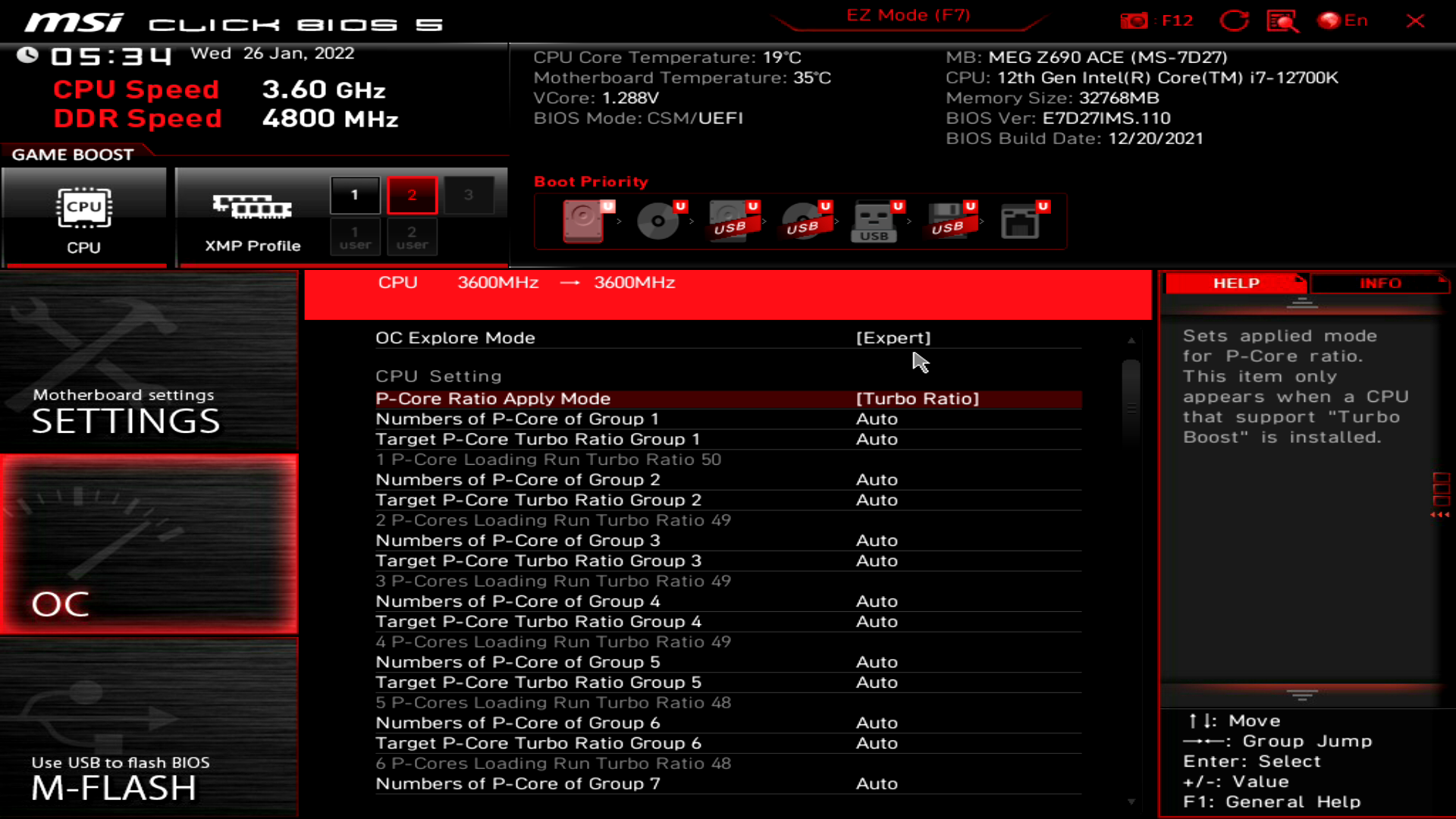

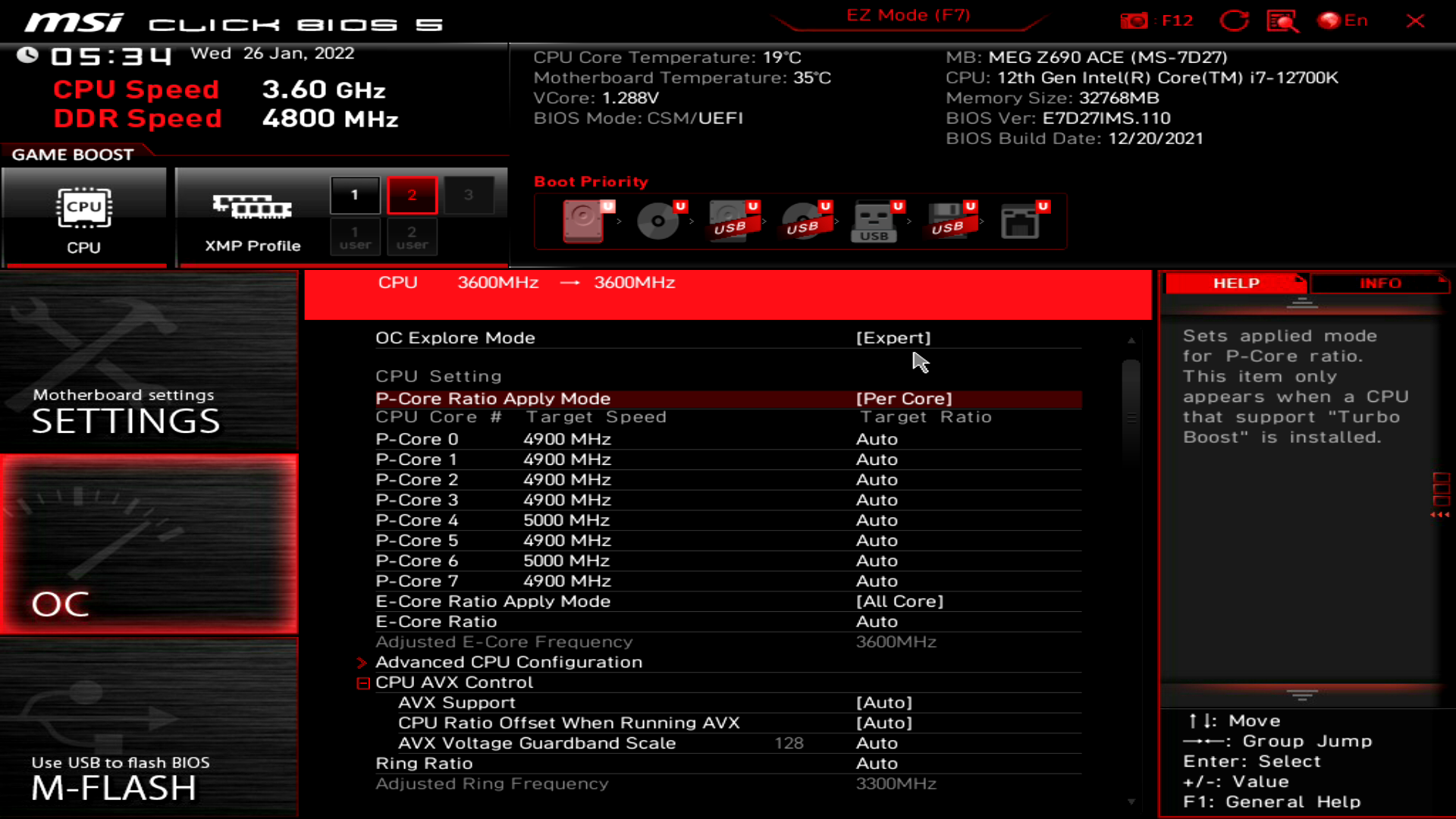

P-cores и E-cores регулируются в широком диапазоне, возможно выставить единый множитель на все ядра (All Core), перенастроить турборежим (Turbo Core, Turbo Ratio Offset), либо назначить индивидуальные частоты каждому конкретному ядру (Per Core). Регулировки отдельны для каждого вида ядер, ничто не мешает использовать режим Per Core для P-core, и All Core для E-core.

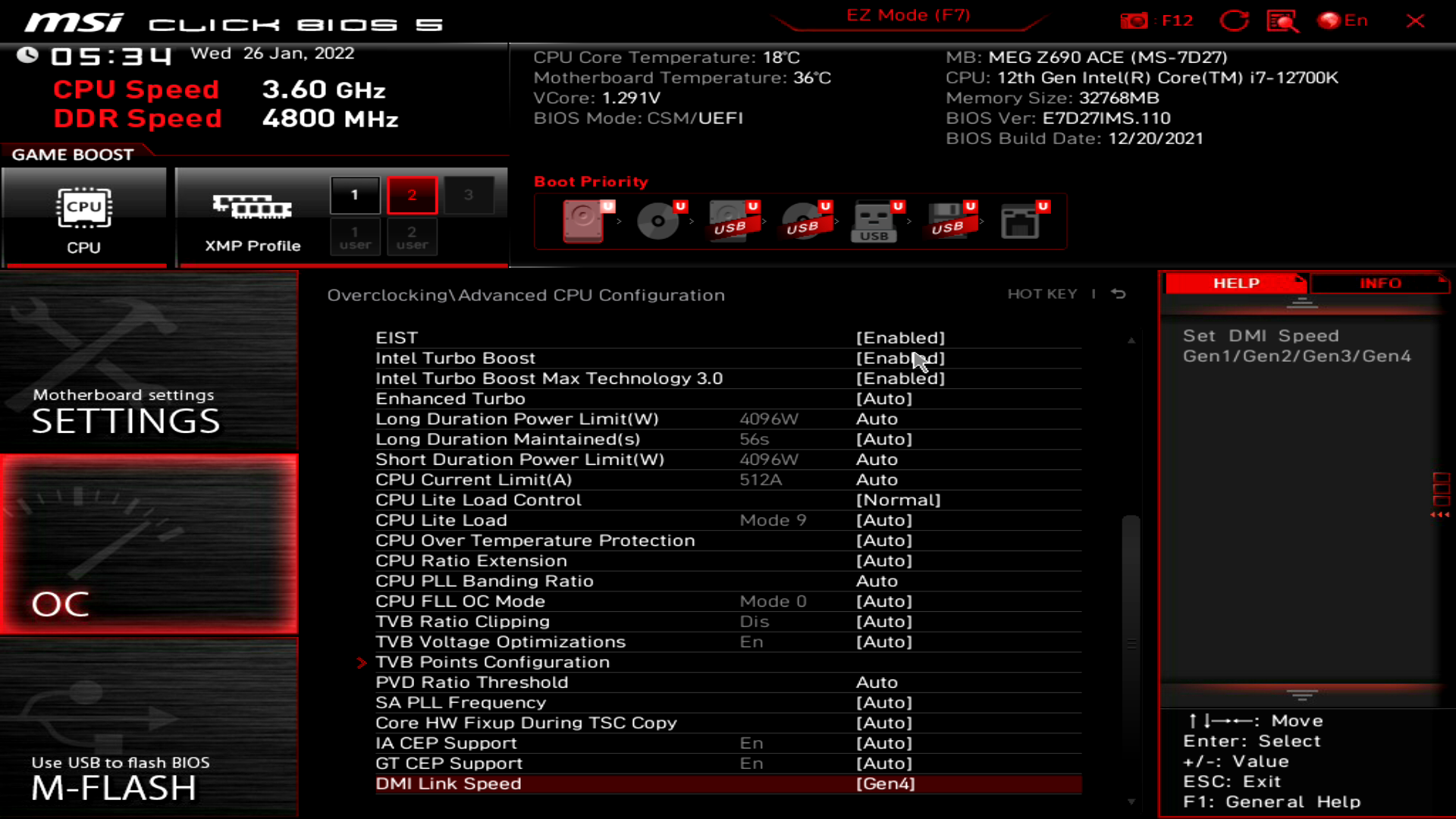

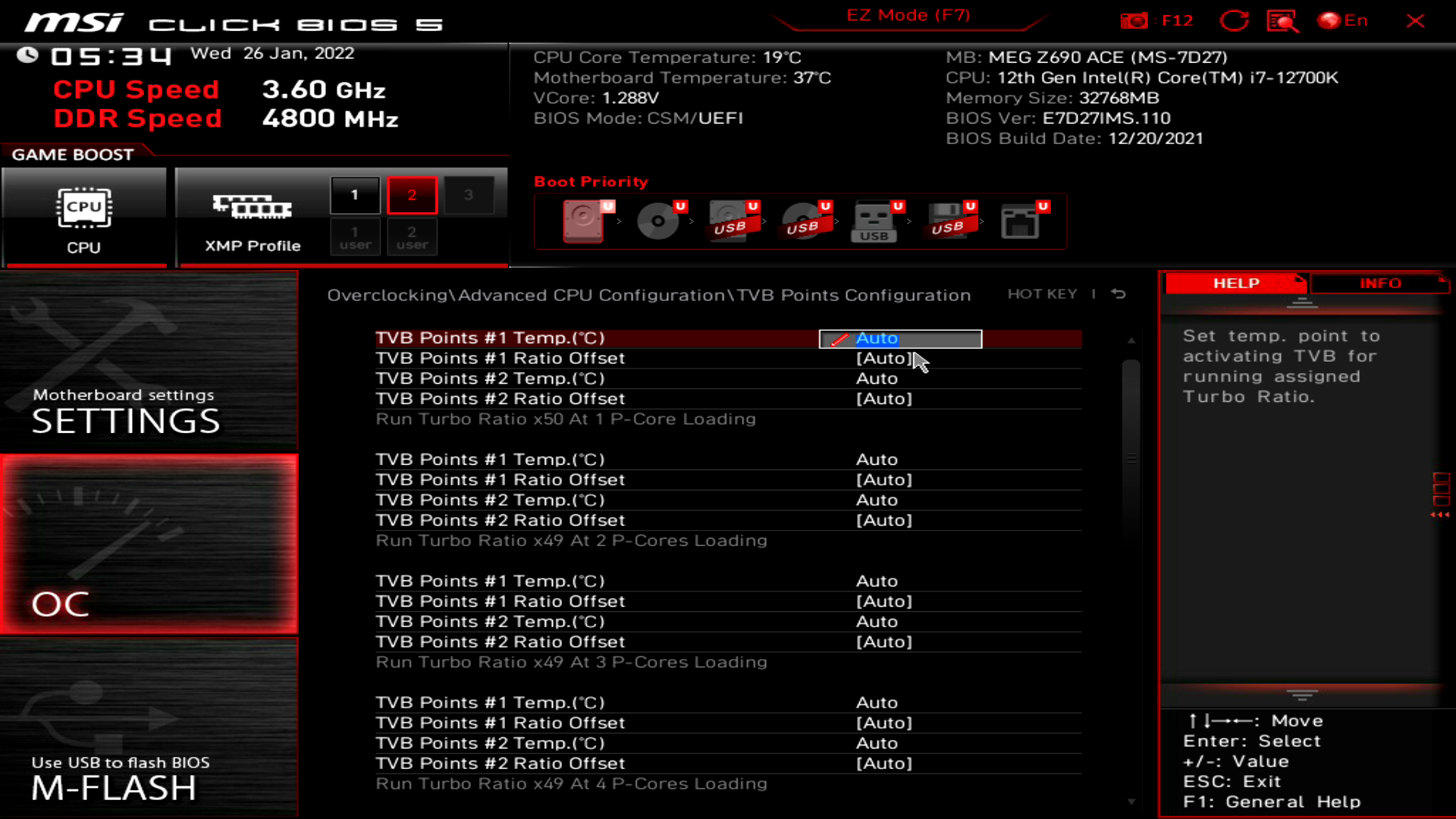

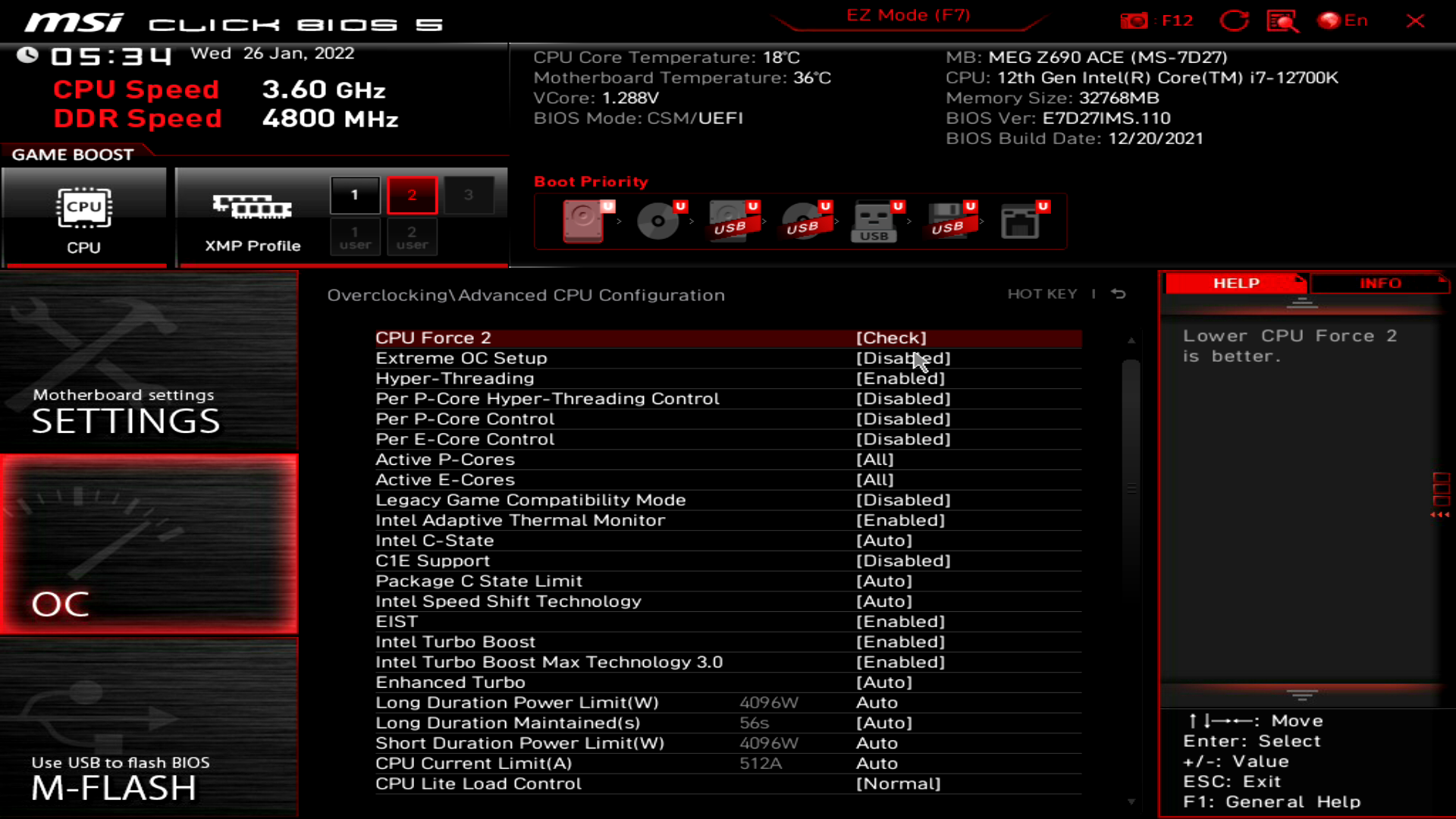

В подразделе Advanced CPU Configuration можно активировать режим экстремального оверклокинга, настроить лимиты потребления и окно Turbo Boost, TVB, отдельно назначить Hyper-Threading на конкретных P-core. Единственный минус — прошивки MSI все еще не могут полностью отключить блок E-cores, активным останется минимум одно ядро (актуально на момент января 2022).

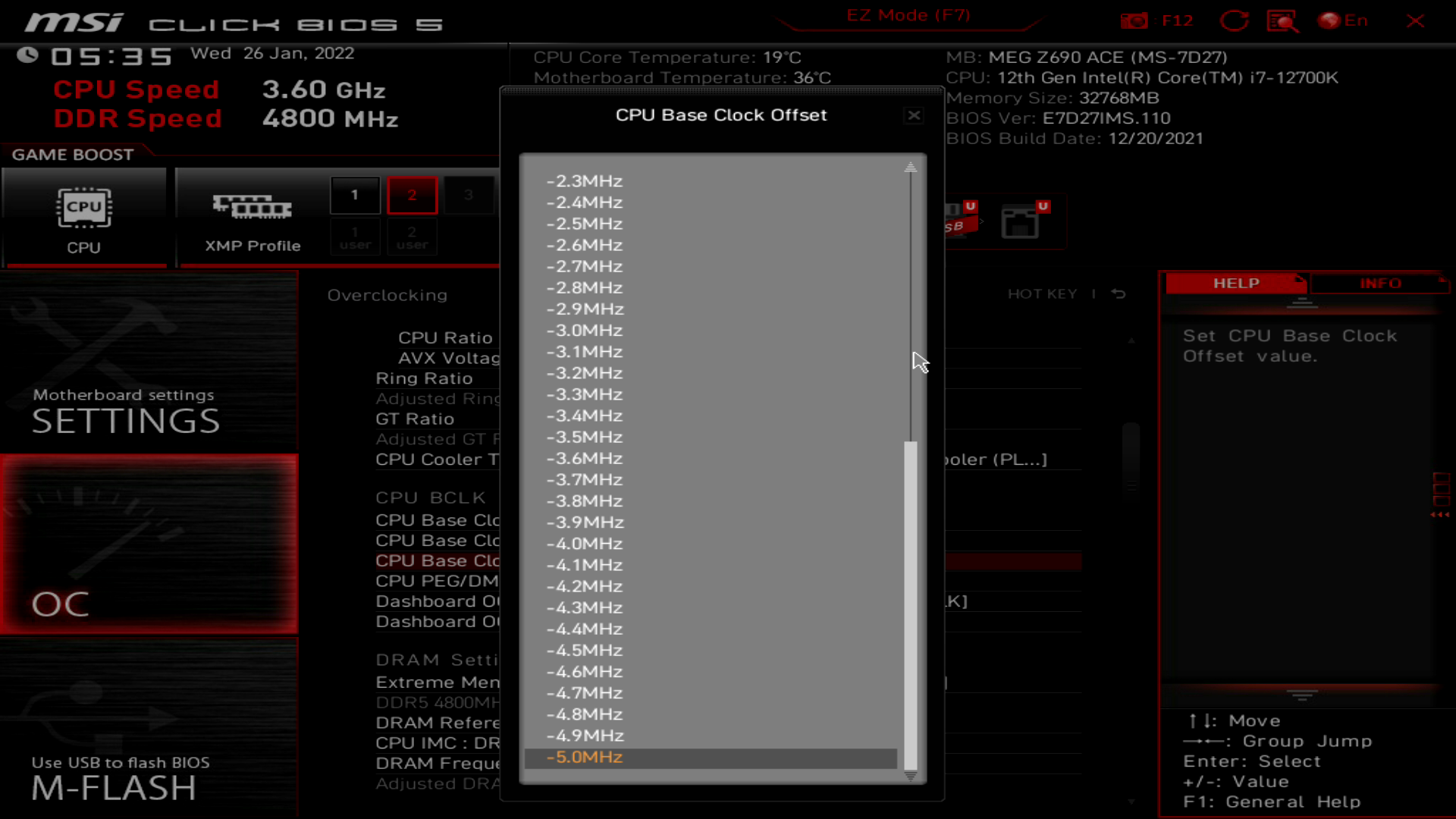

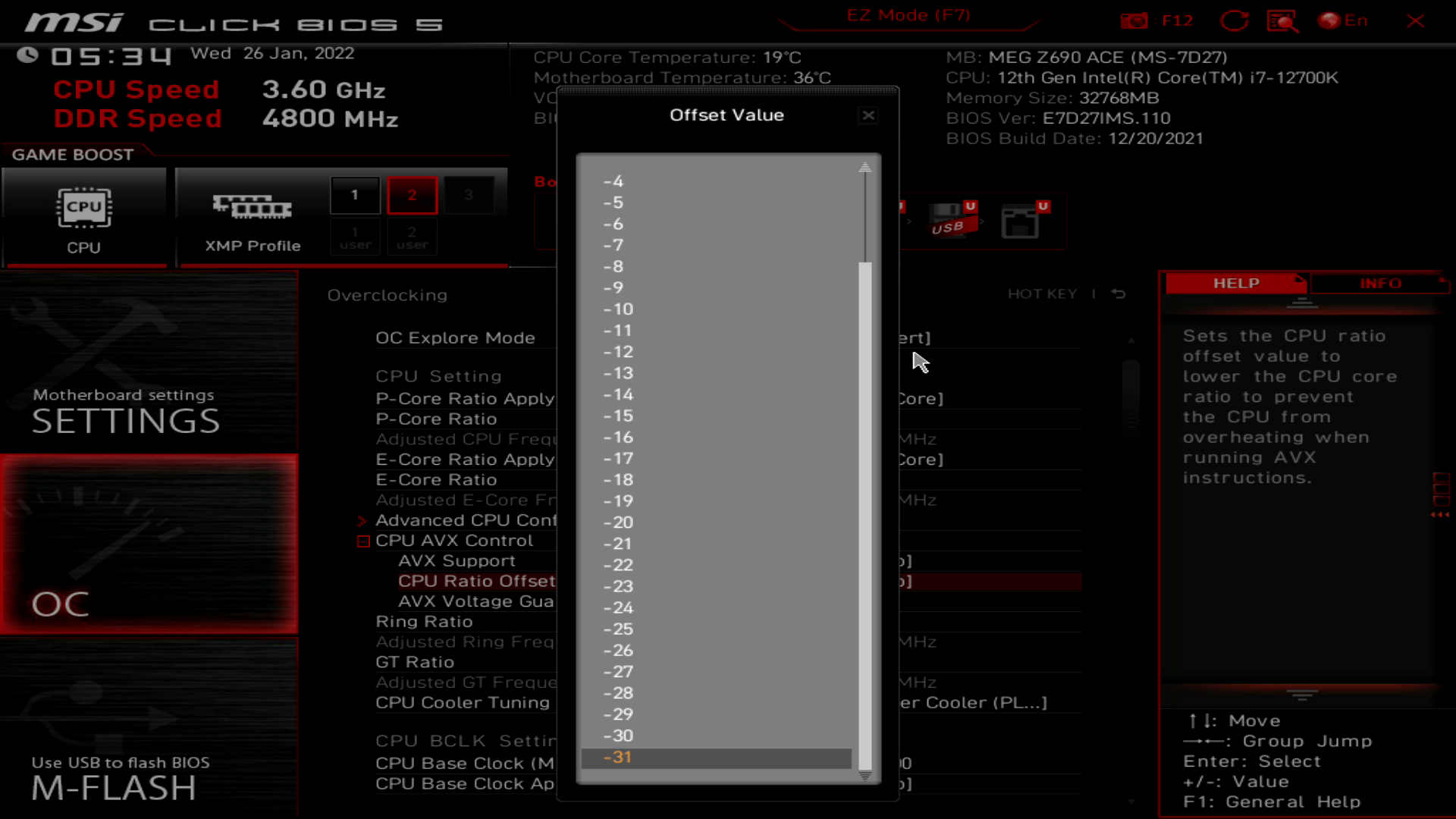

AVX offset можно выключить как таковой (установить значение «0»). Разгон IGP Alder Lake возможен через множитель шагами по 50 МГц, максимальный разгон составляет 2100 МГц (множитель х42), что выглядит странно, ведь тот же младший Tomahawk допускал разгон до 3000 МГц. Опция CPU Cooler Tuning автоматически задает лимиты потребления процессора в зависимости от выбранного типа охлаждения. BCLK асинхронен от DMI/PEG.

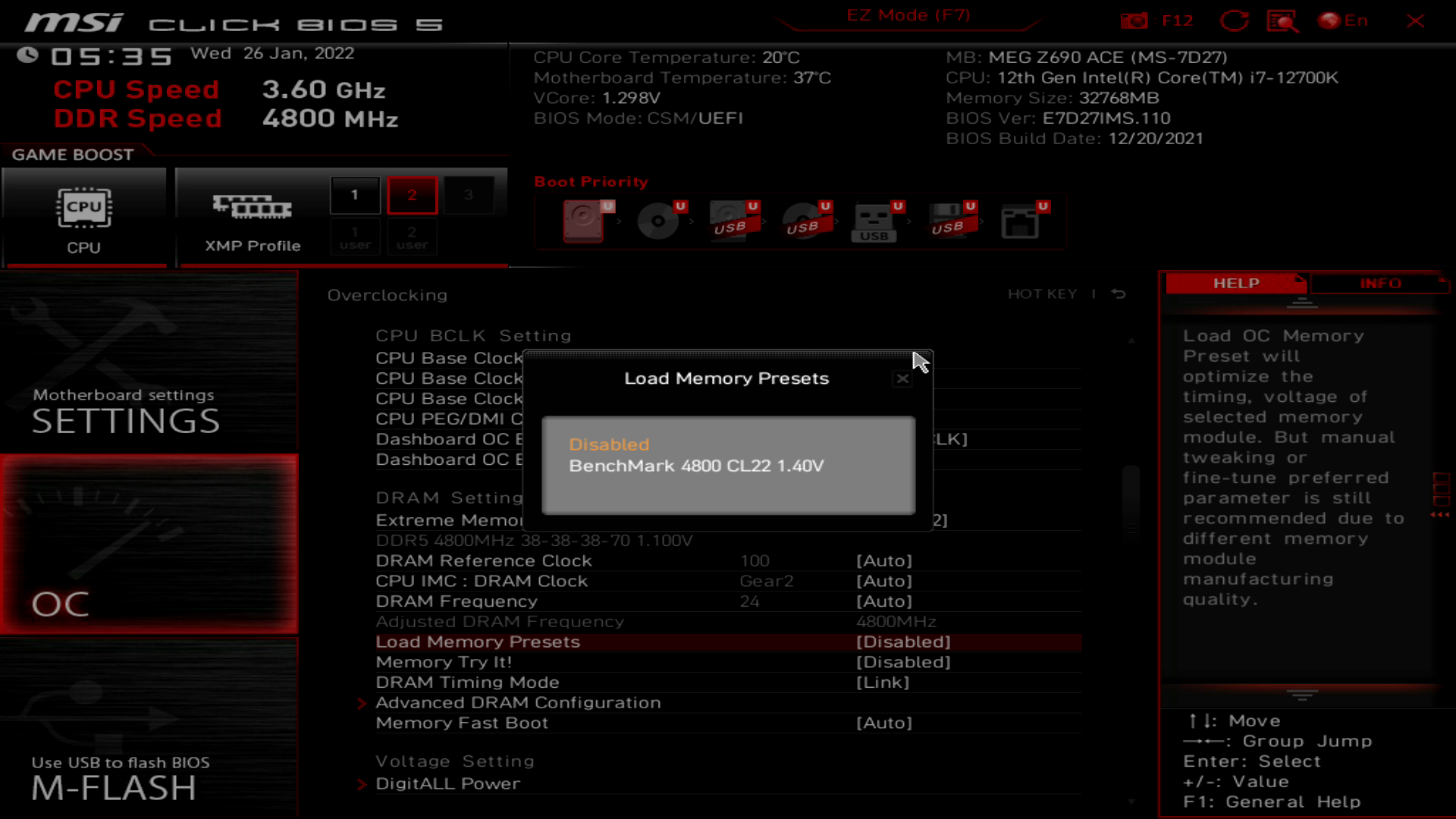

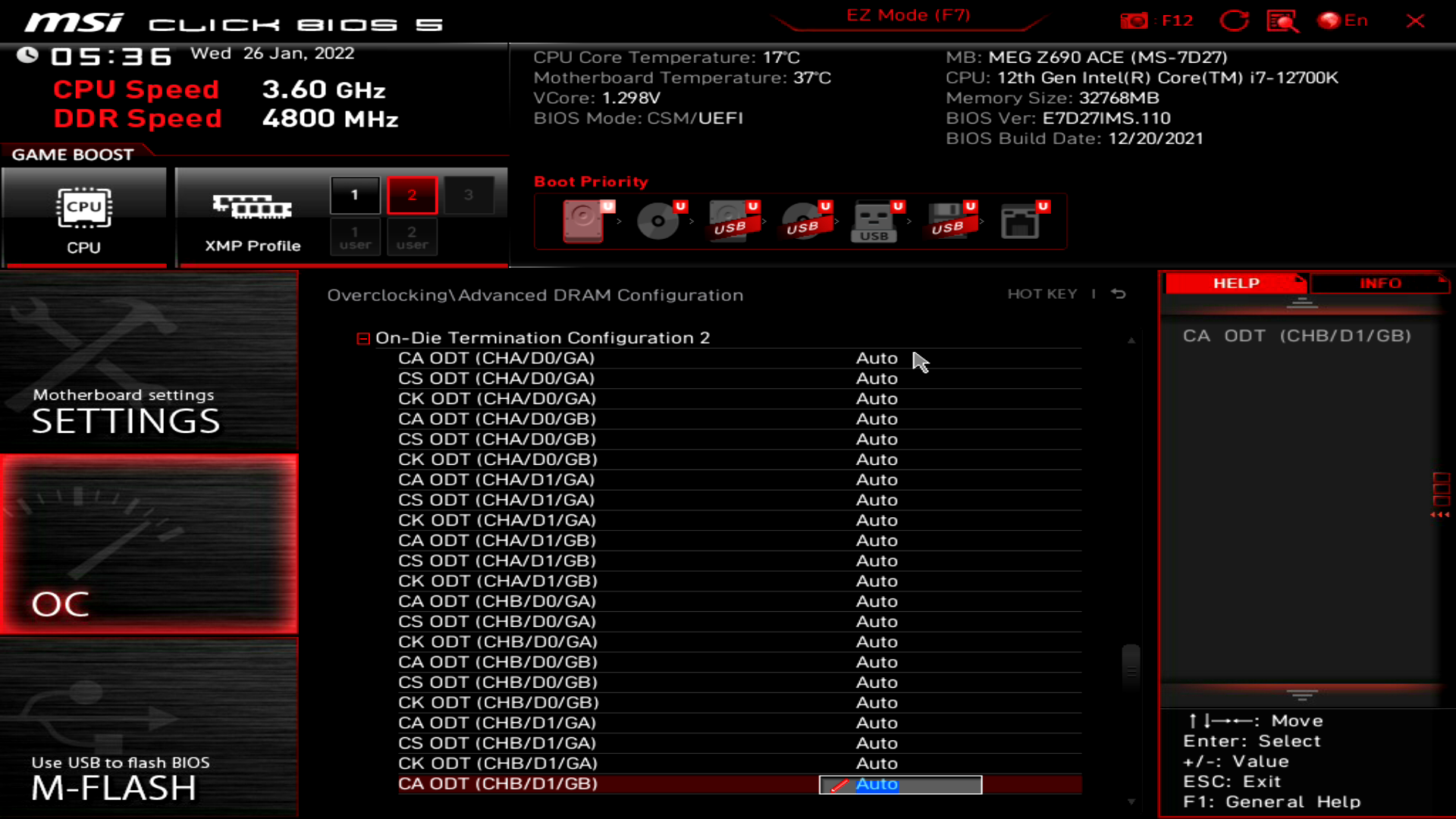

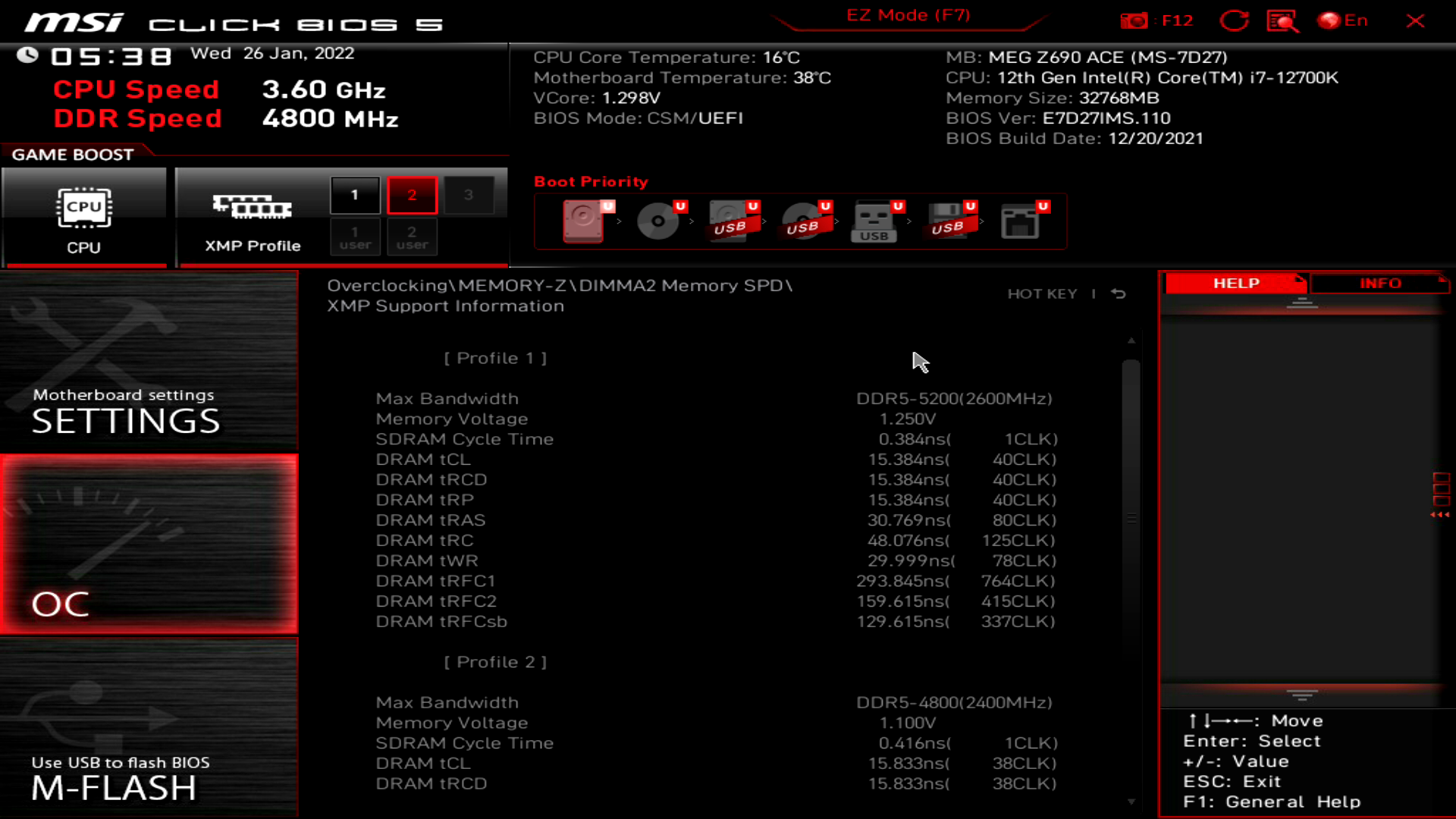

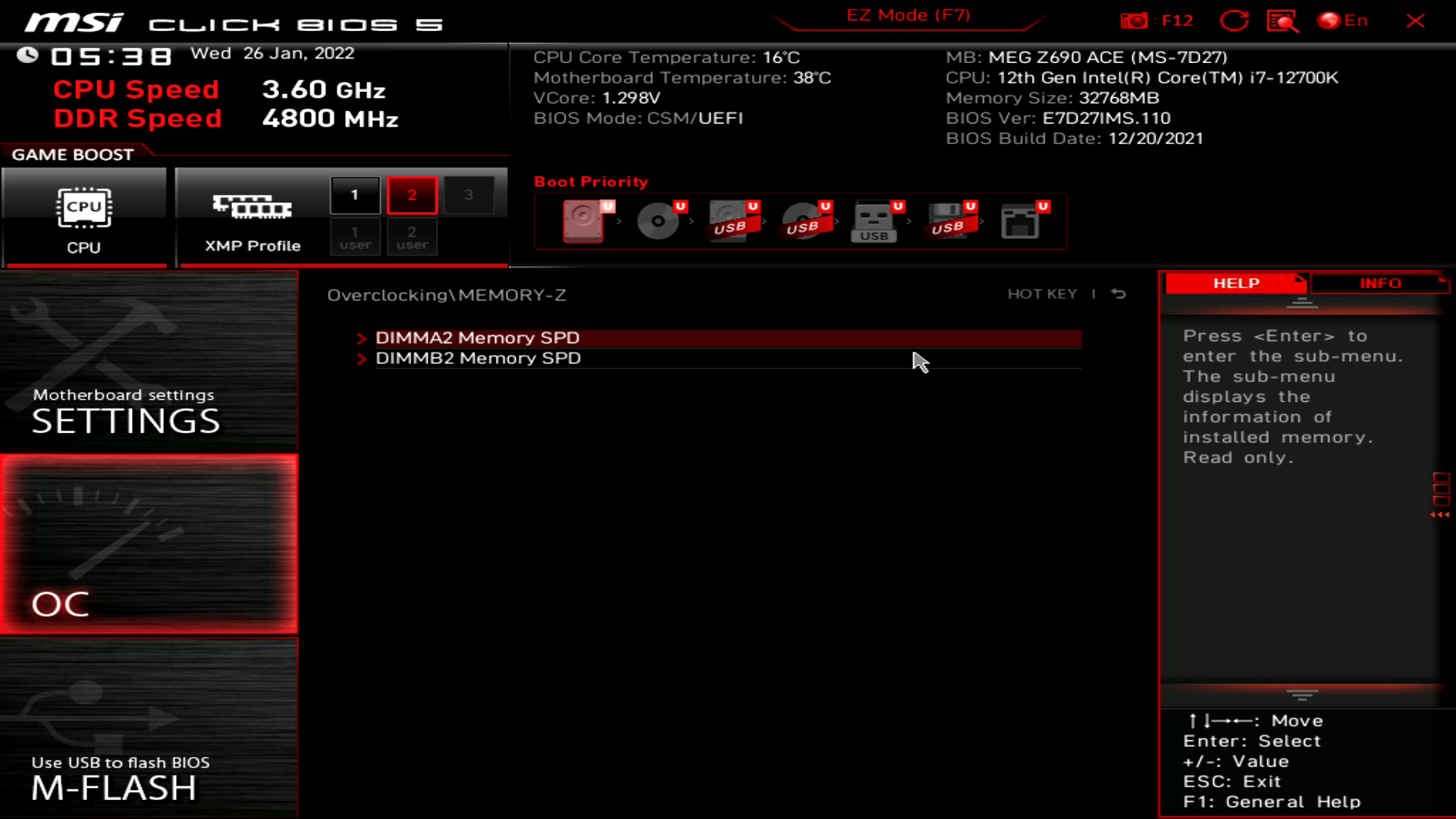

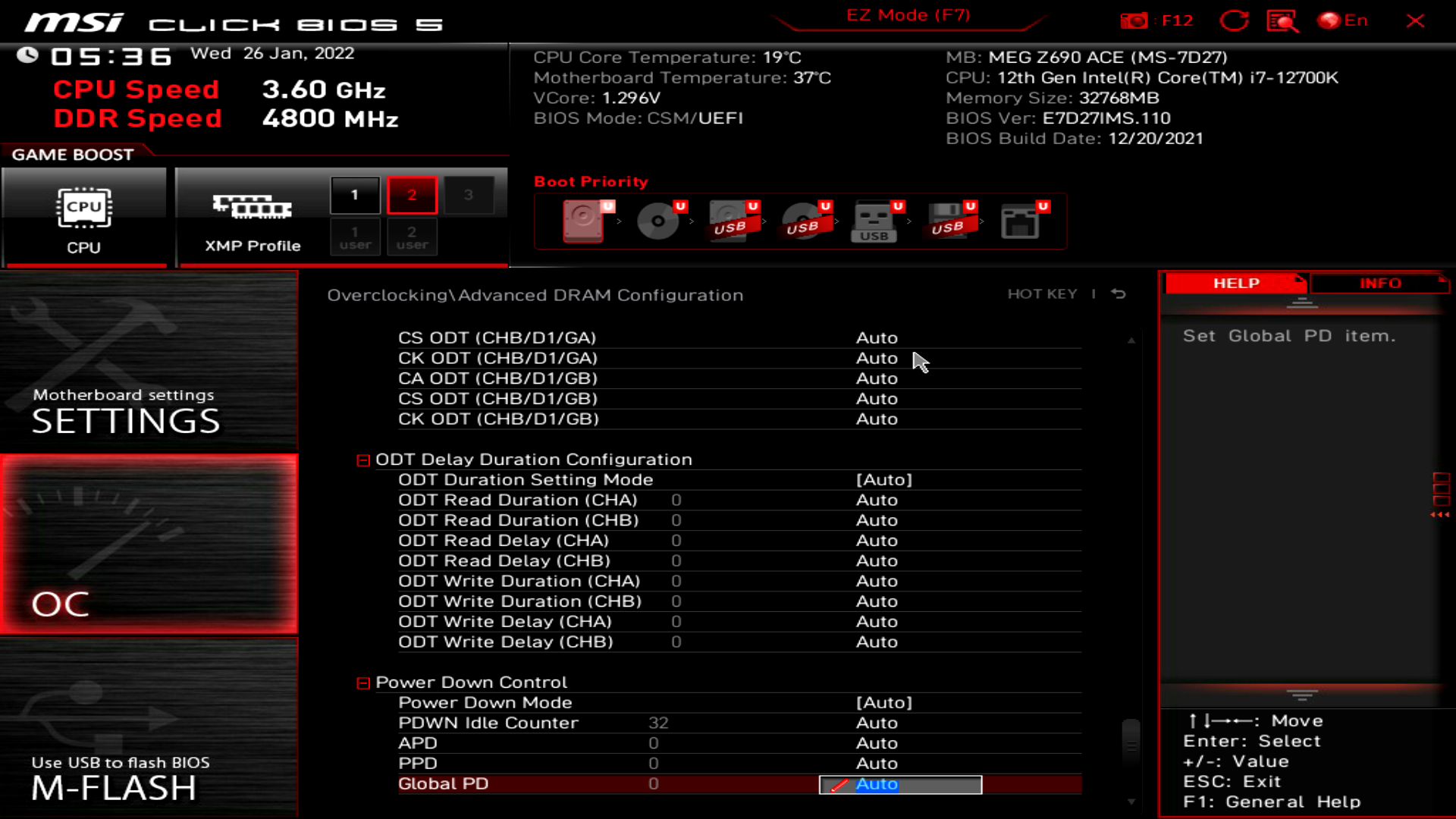

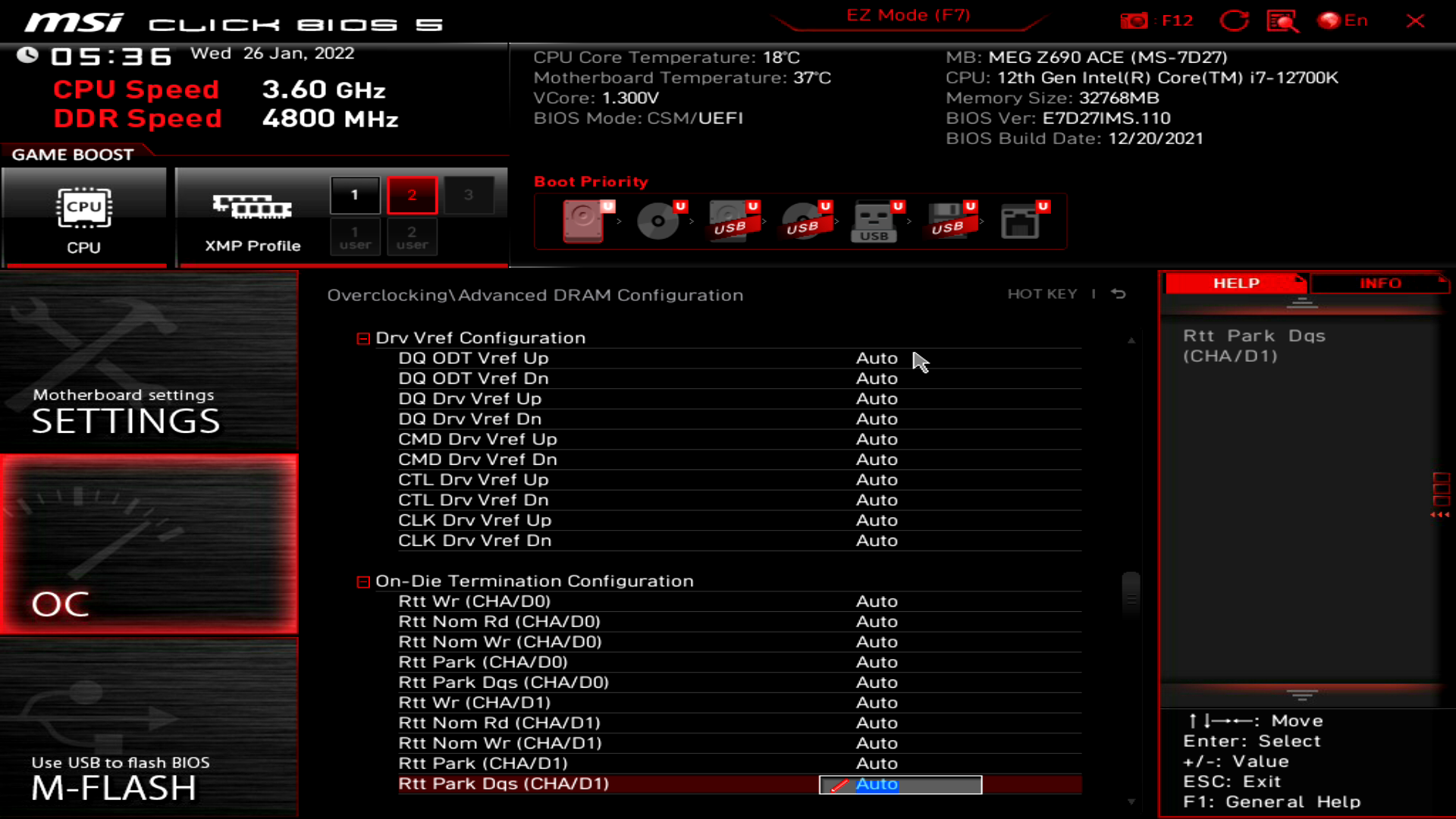

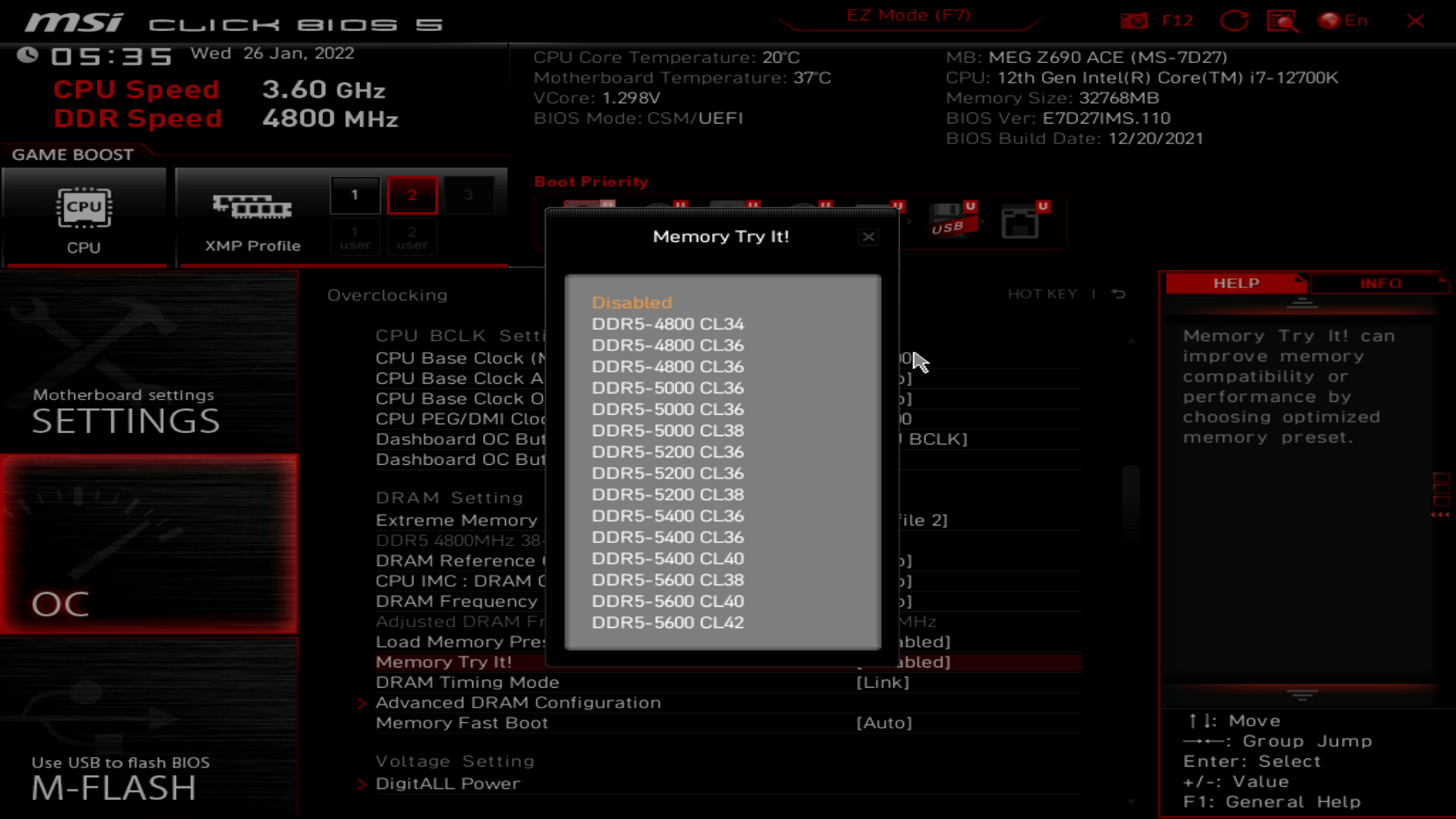

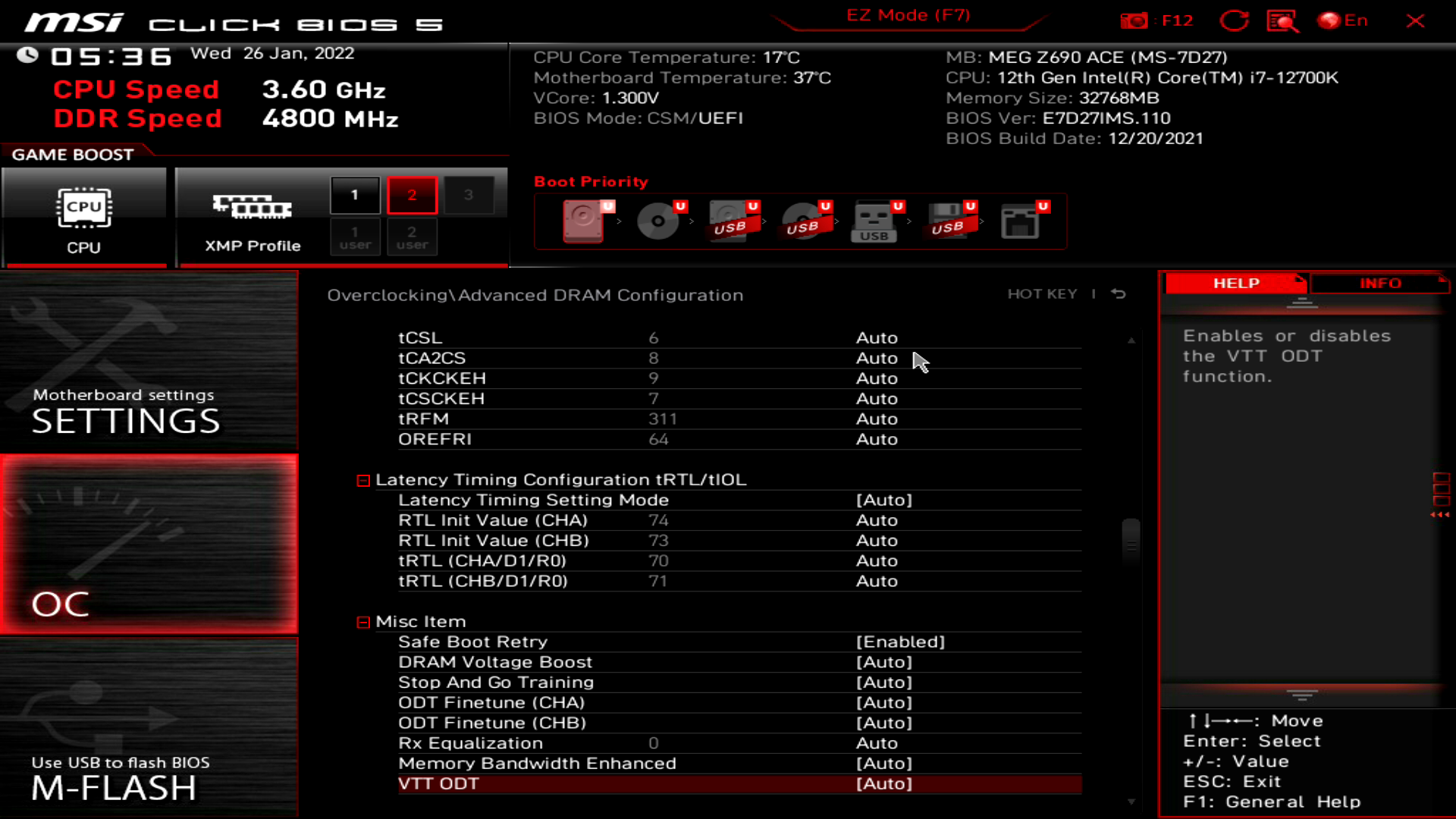

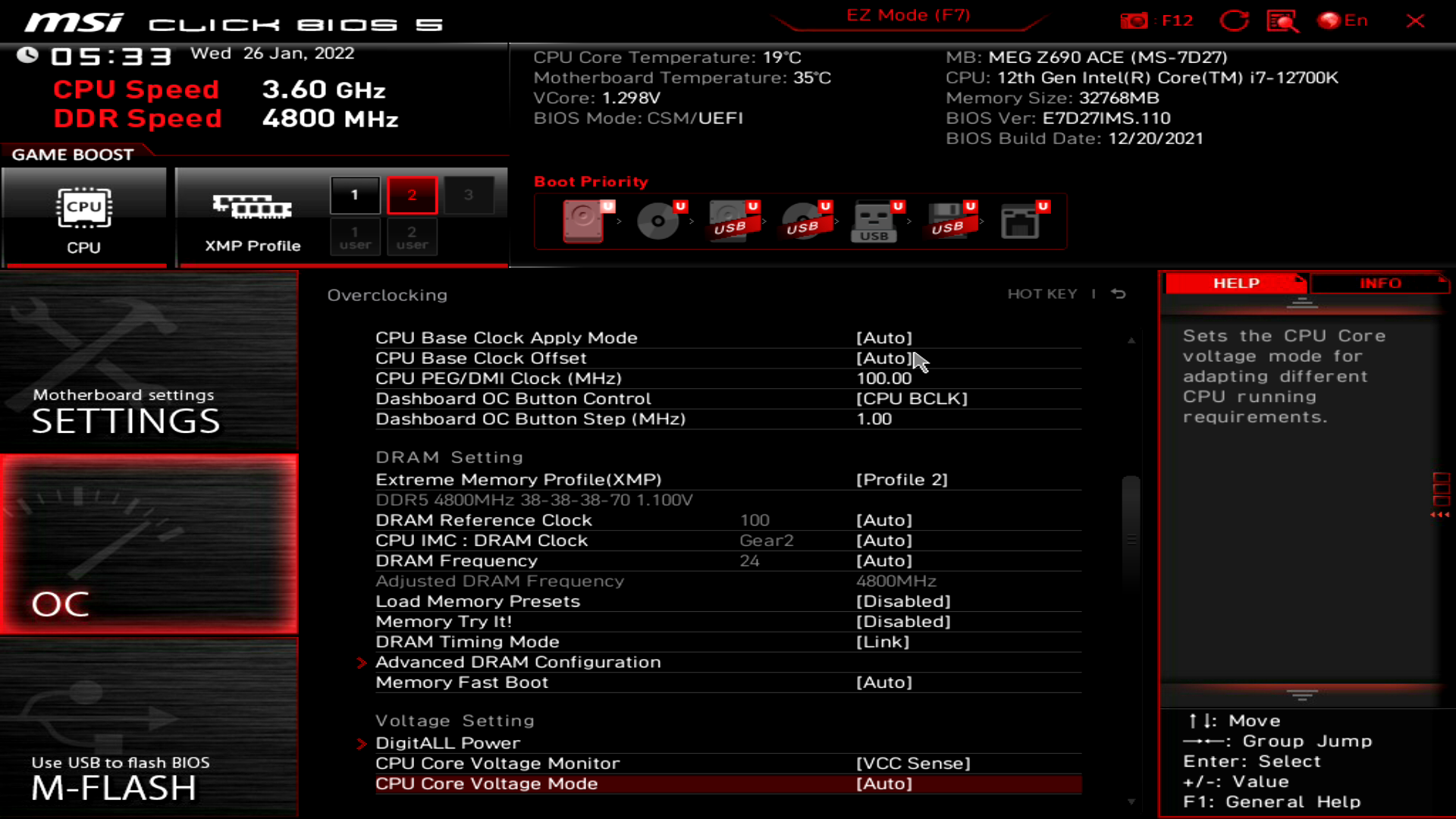

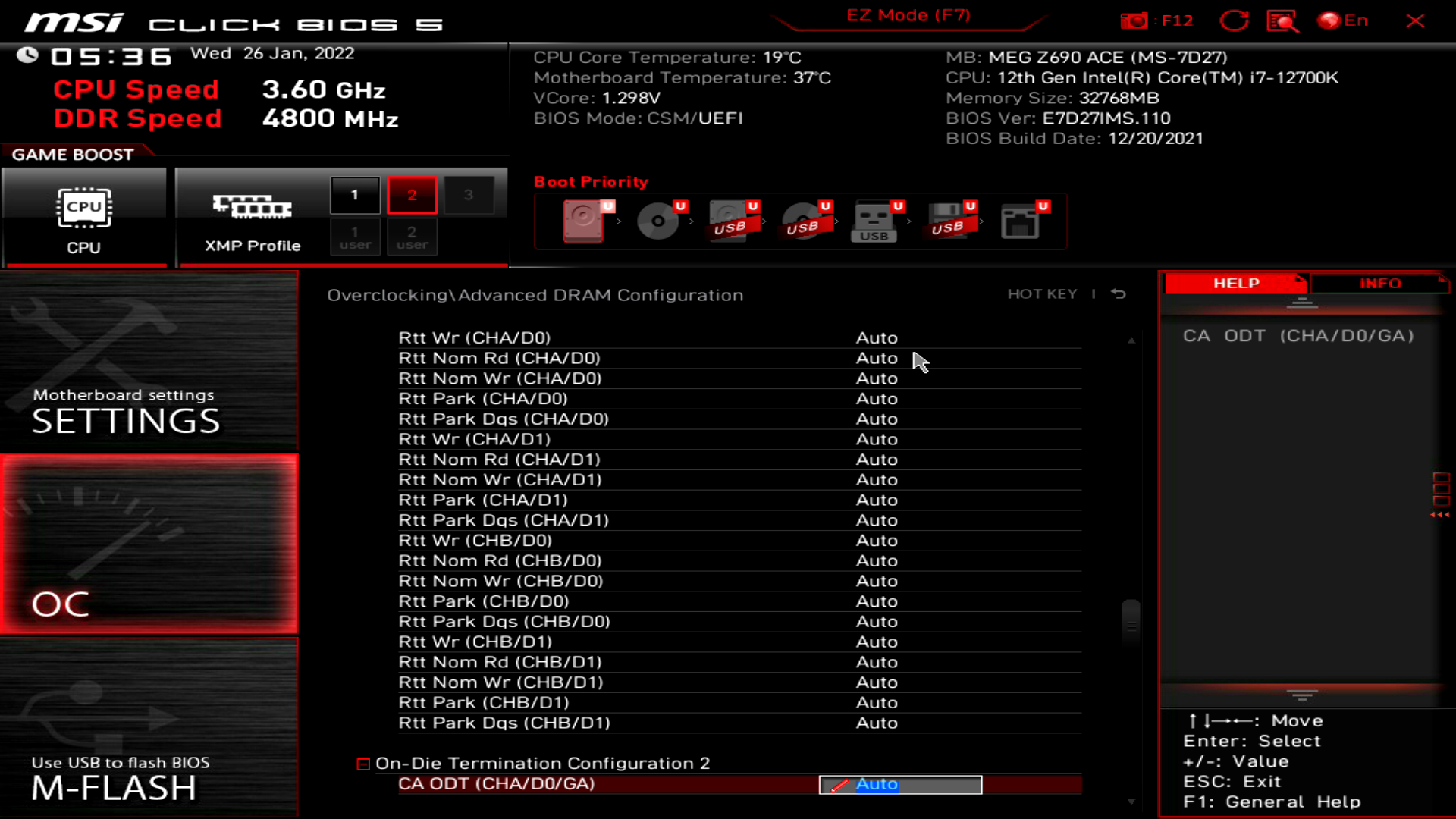

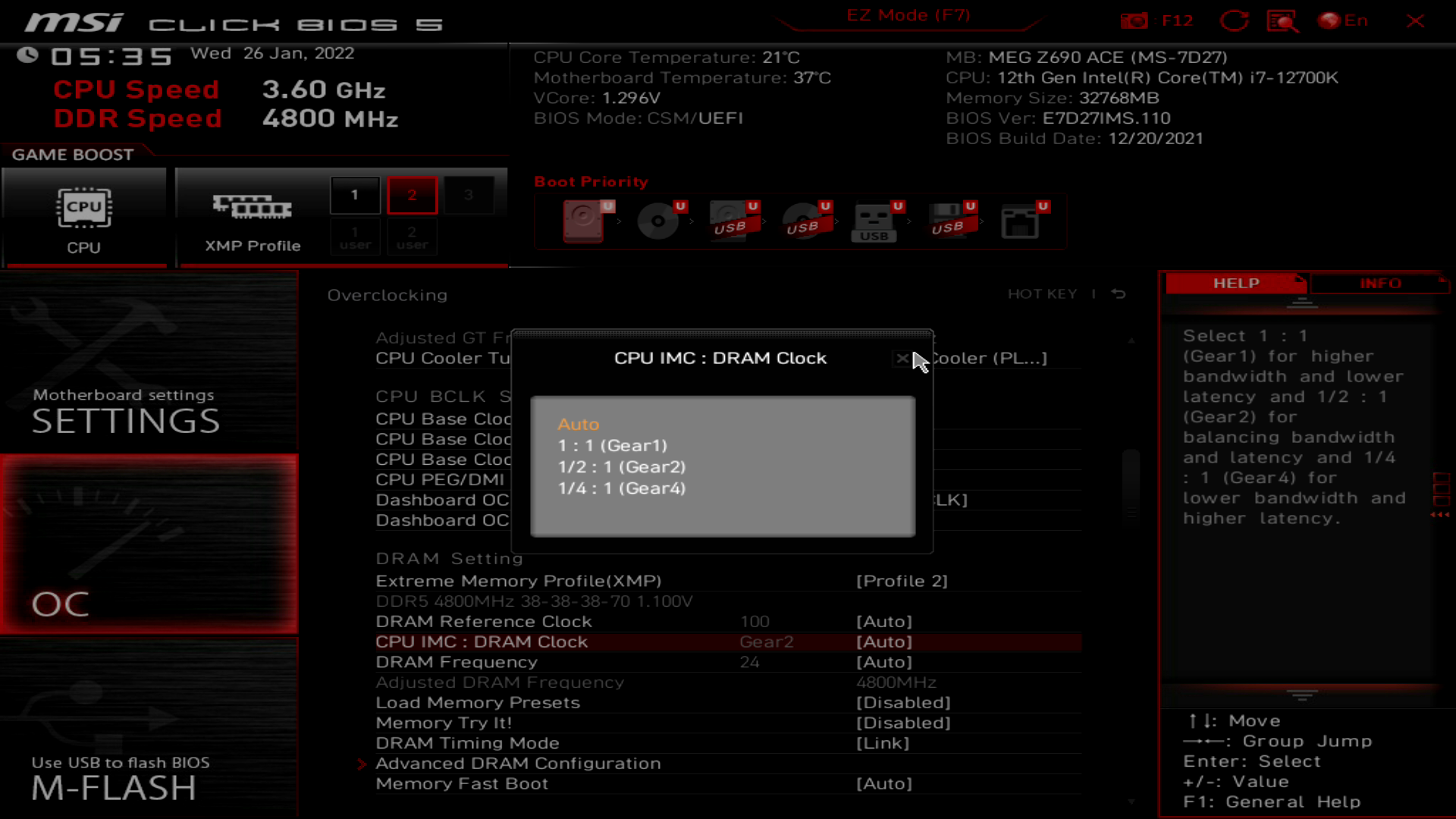

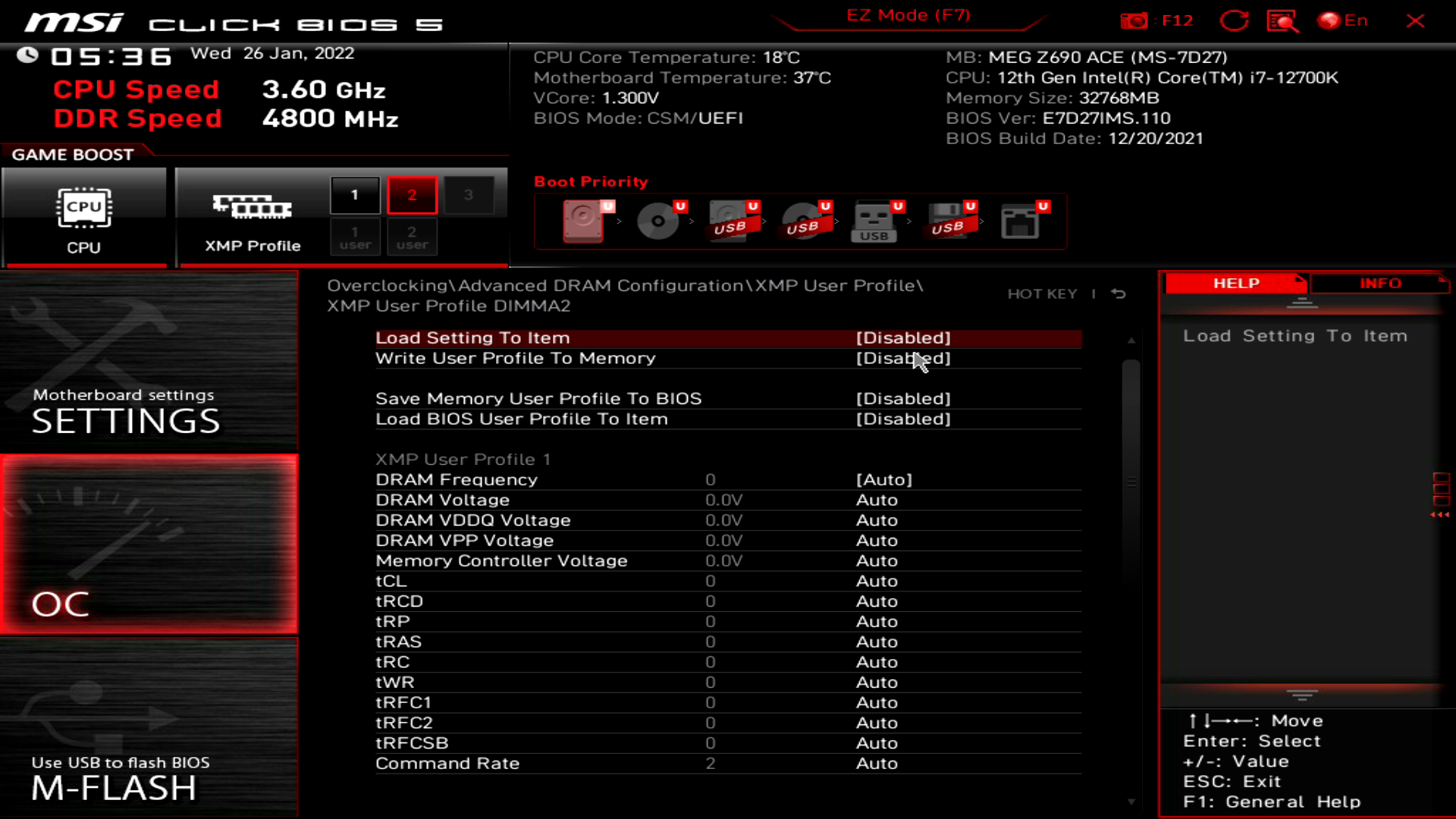

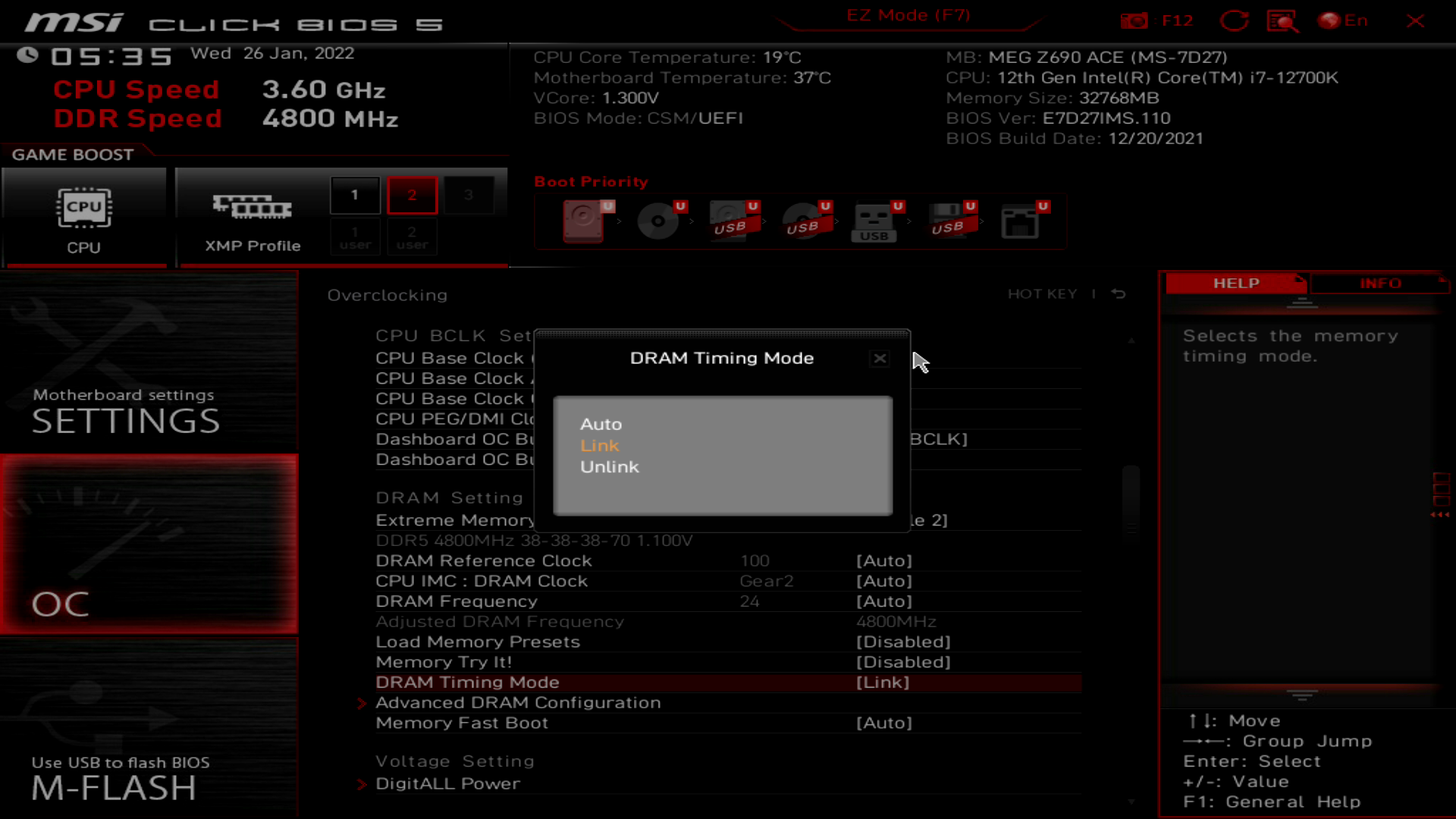

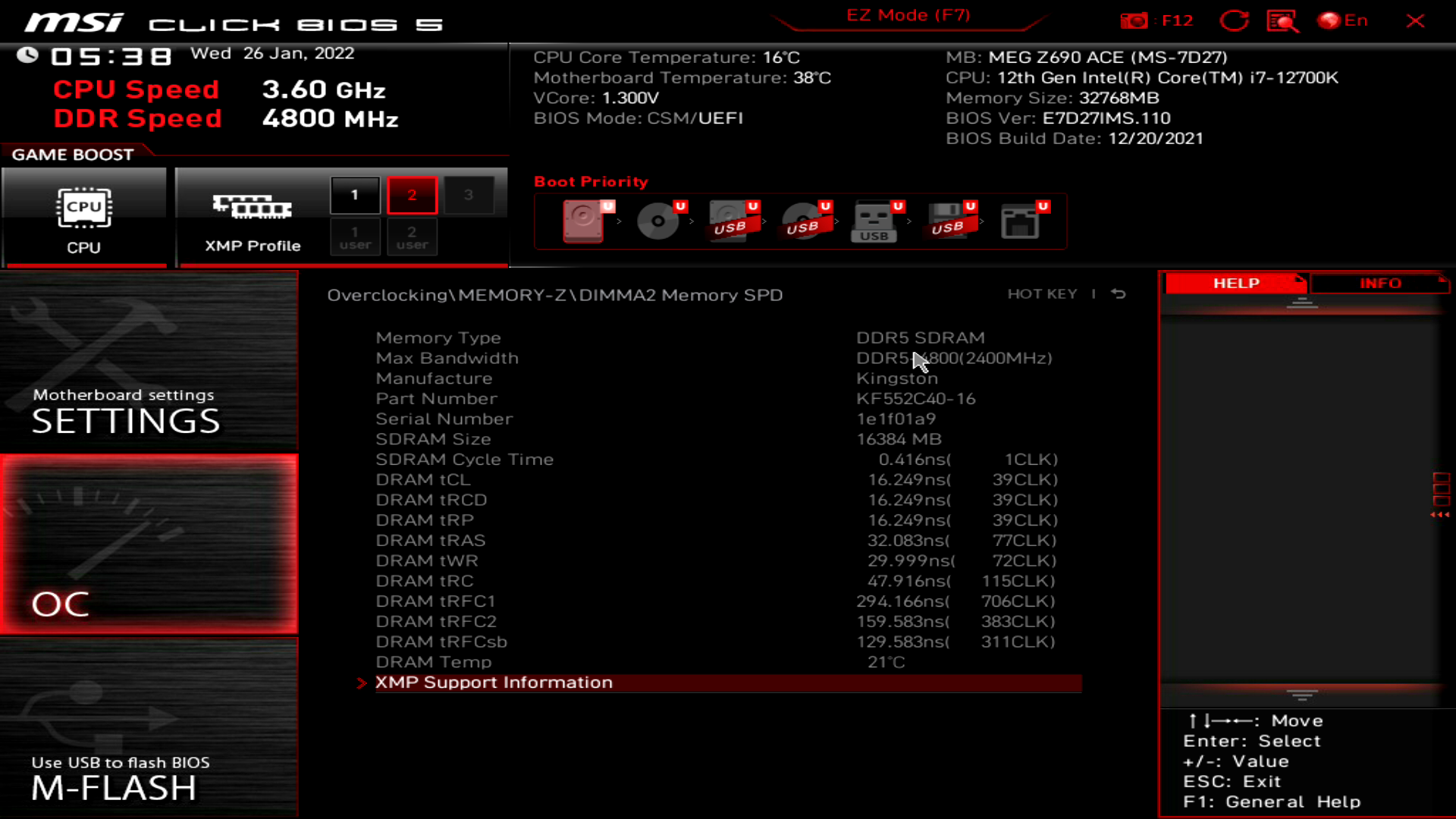

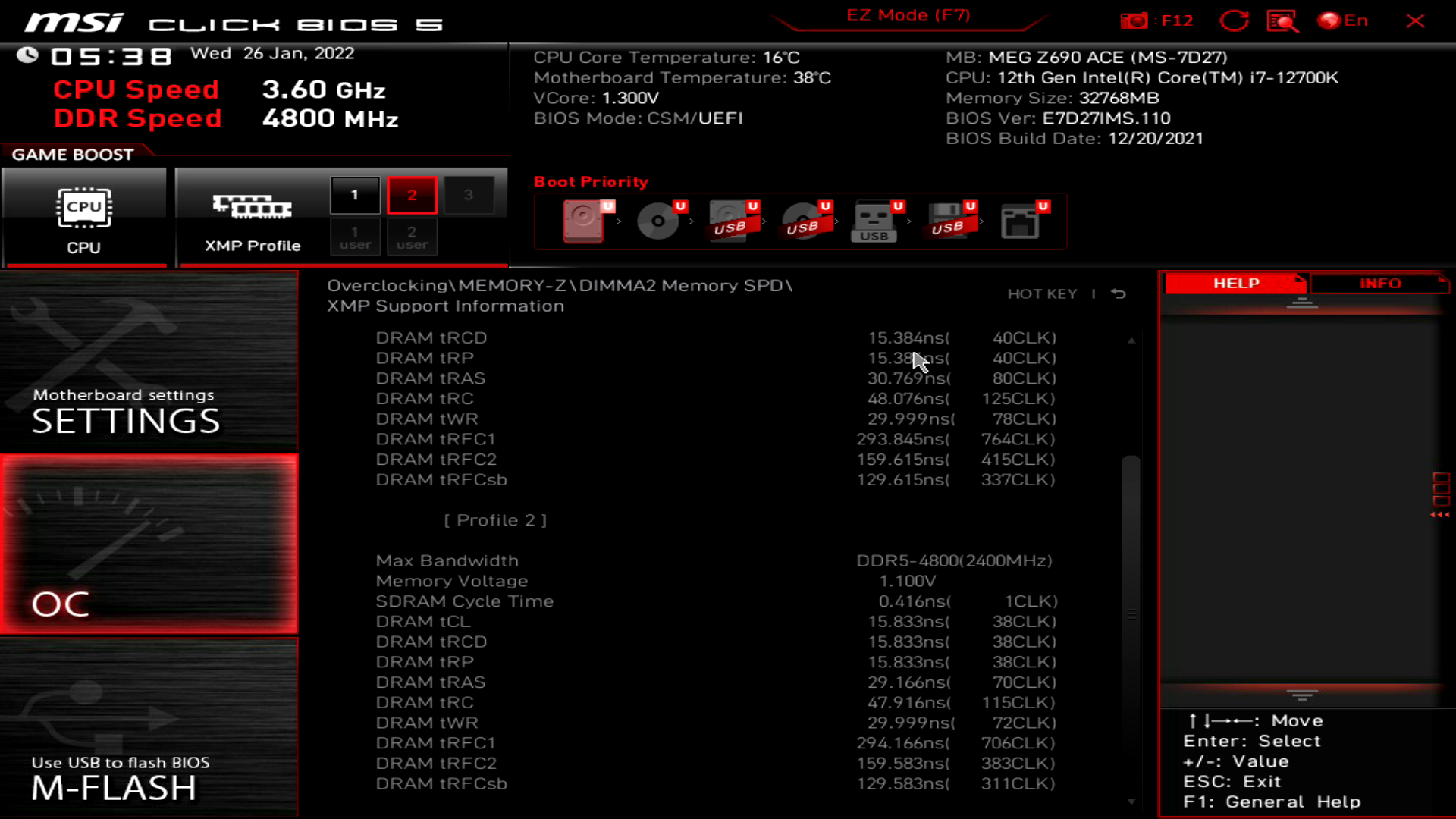

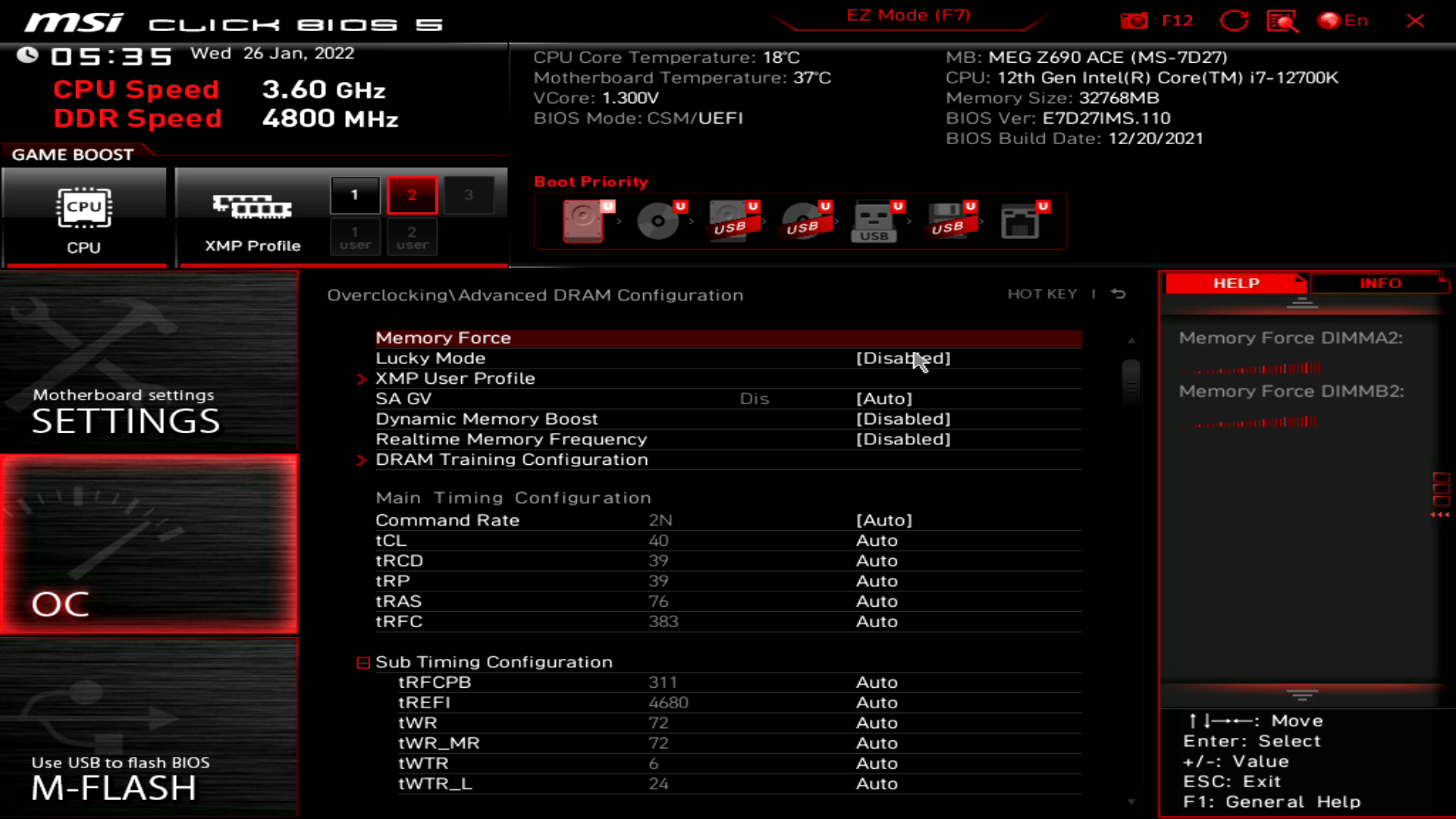

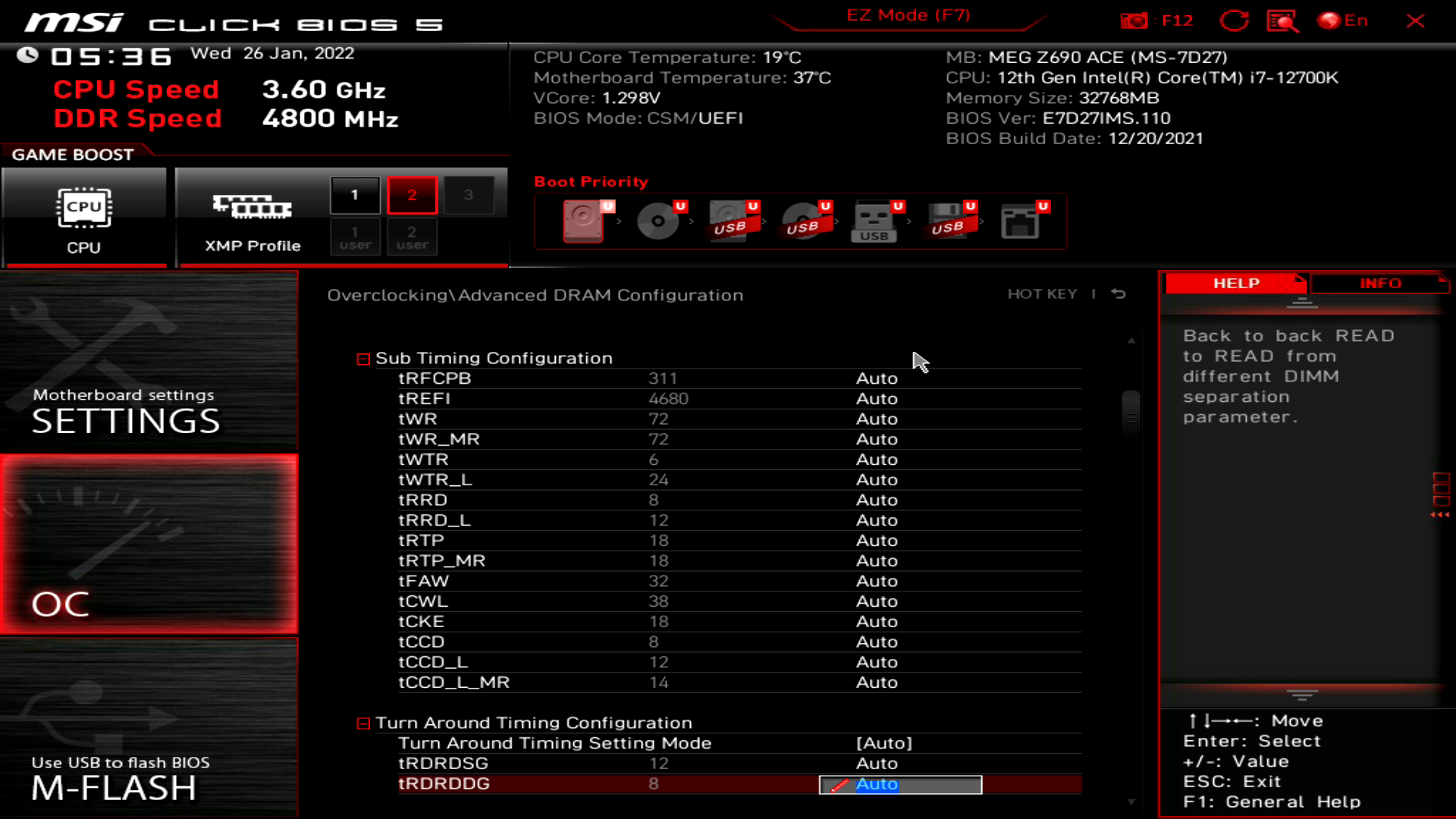

Возможностей разгона оперативной памяти более чем достаточно. На помощь также готовы прийти заготовленные комбинации таймингов и частот Memory Try it!, а также спецрежим Benchmark 4800 CL22.

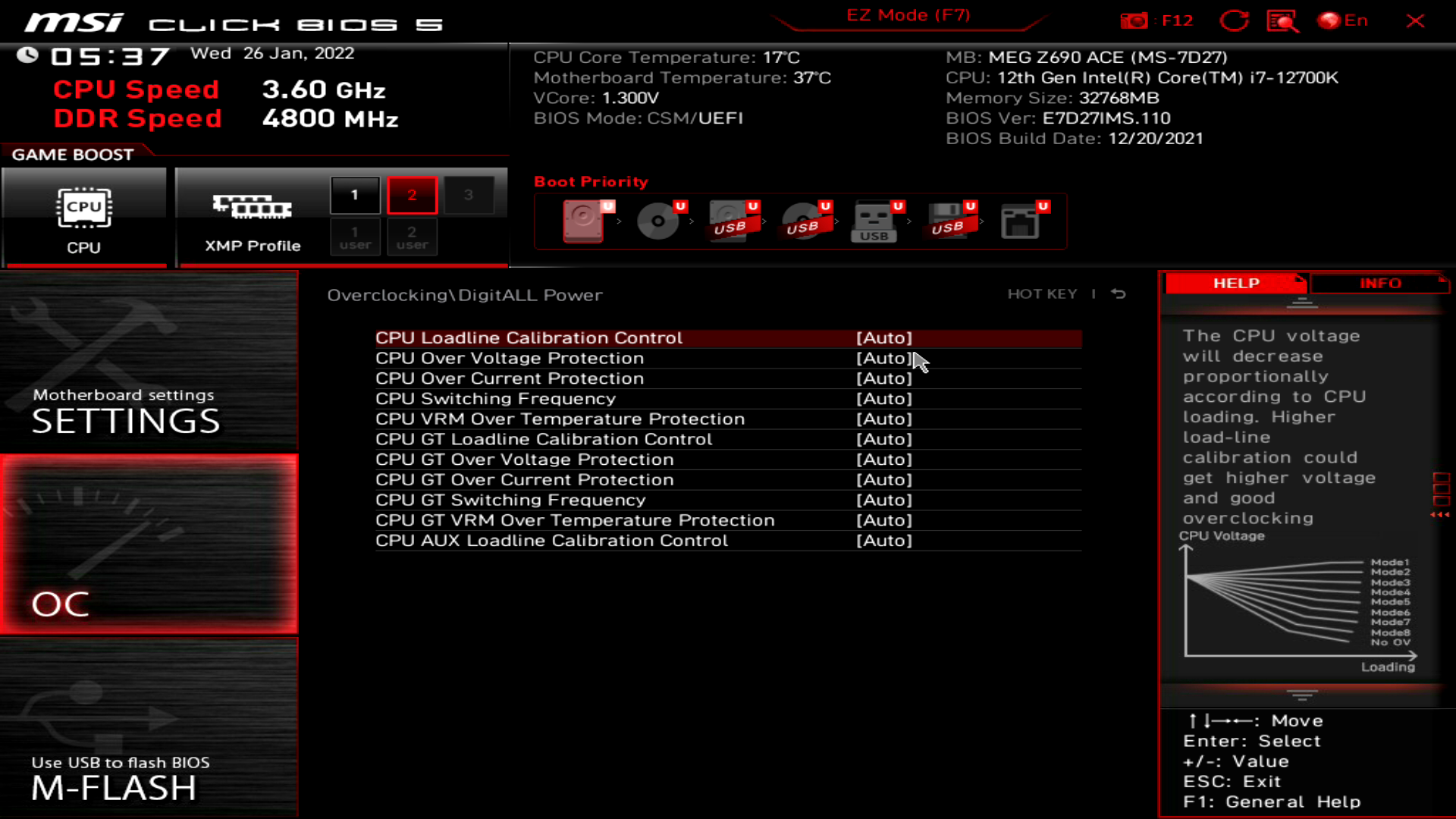

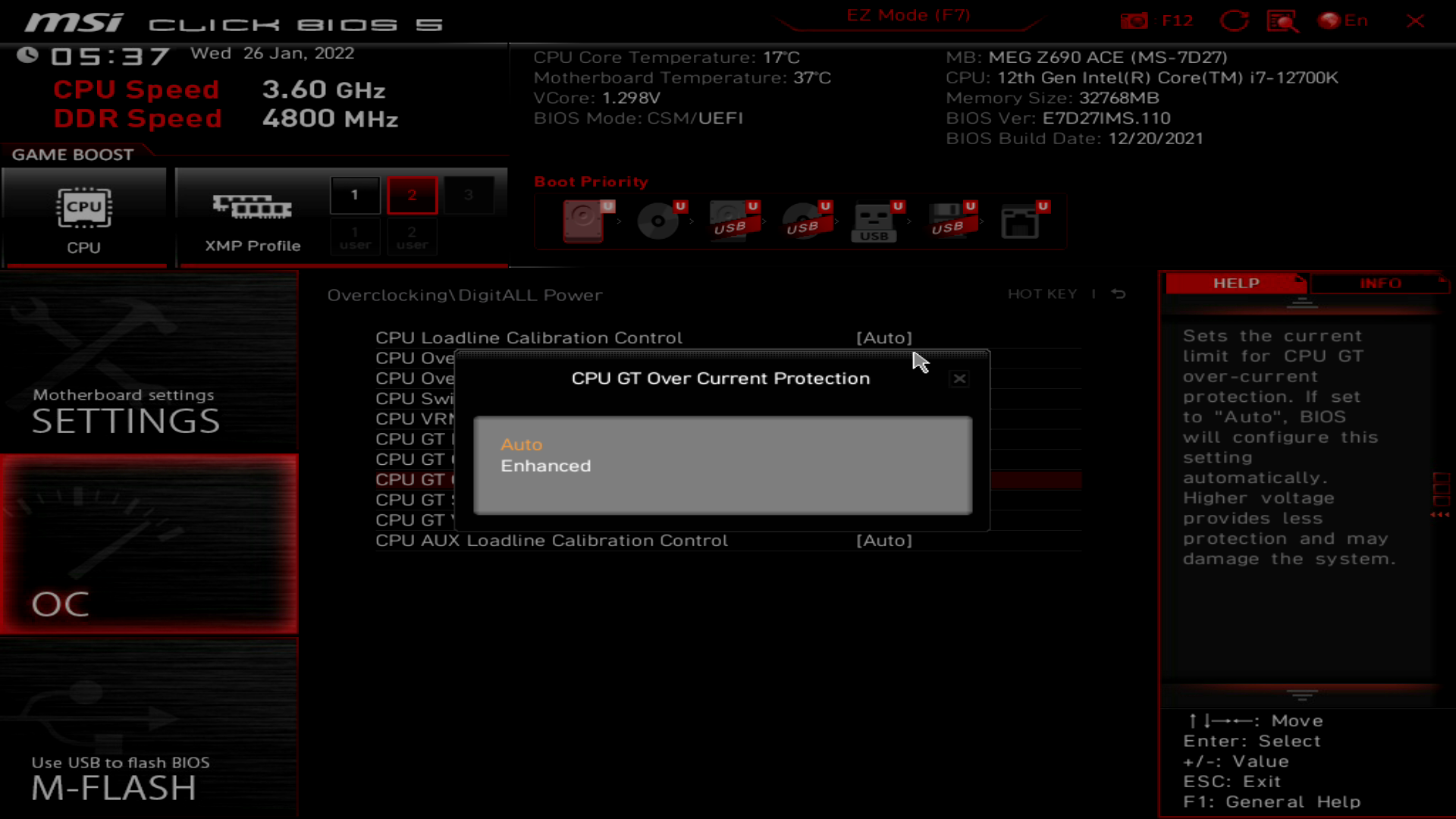

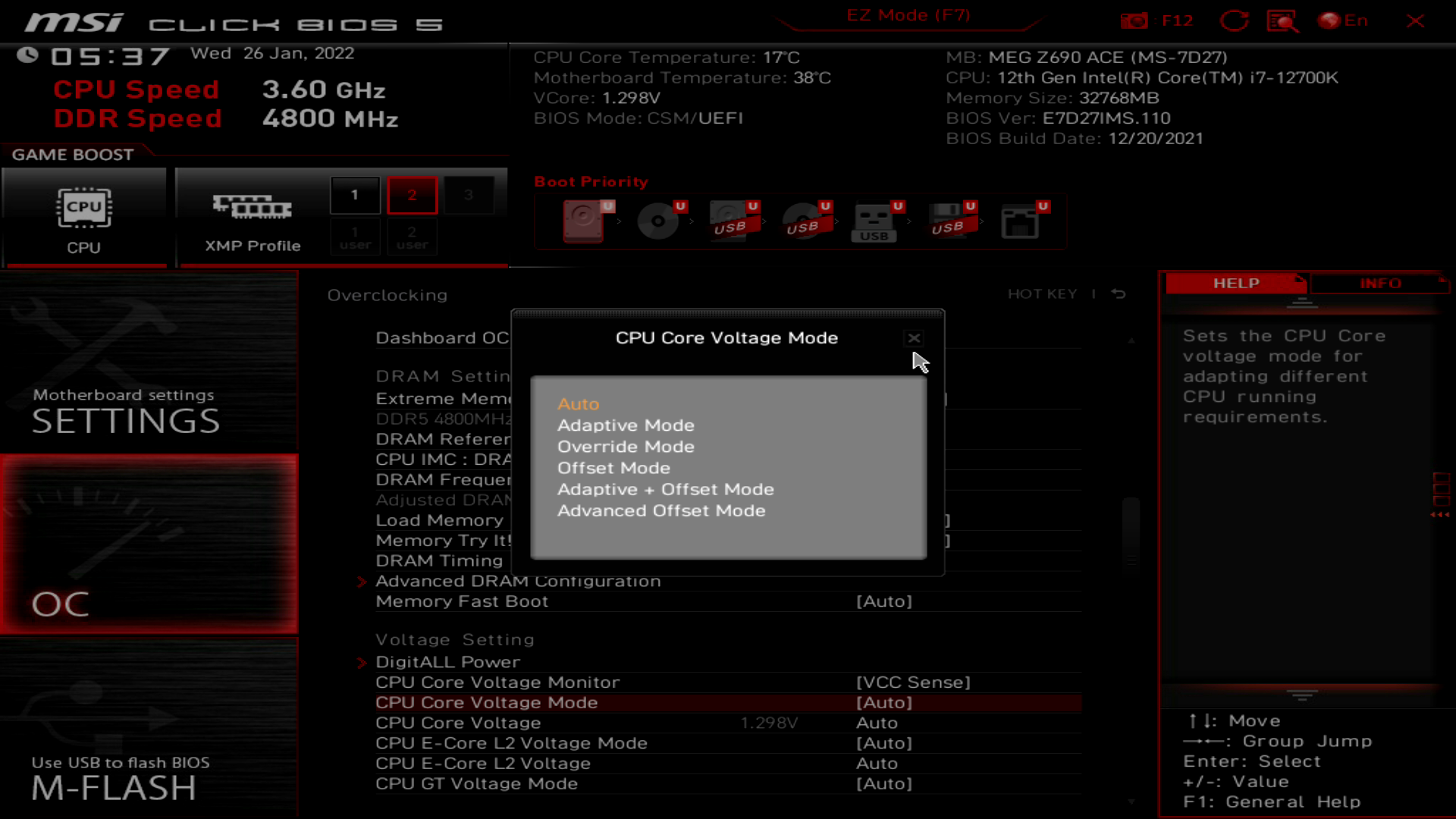

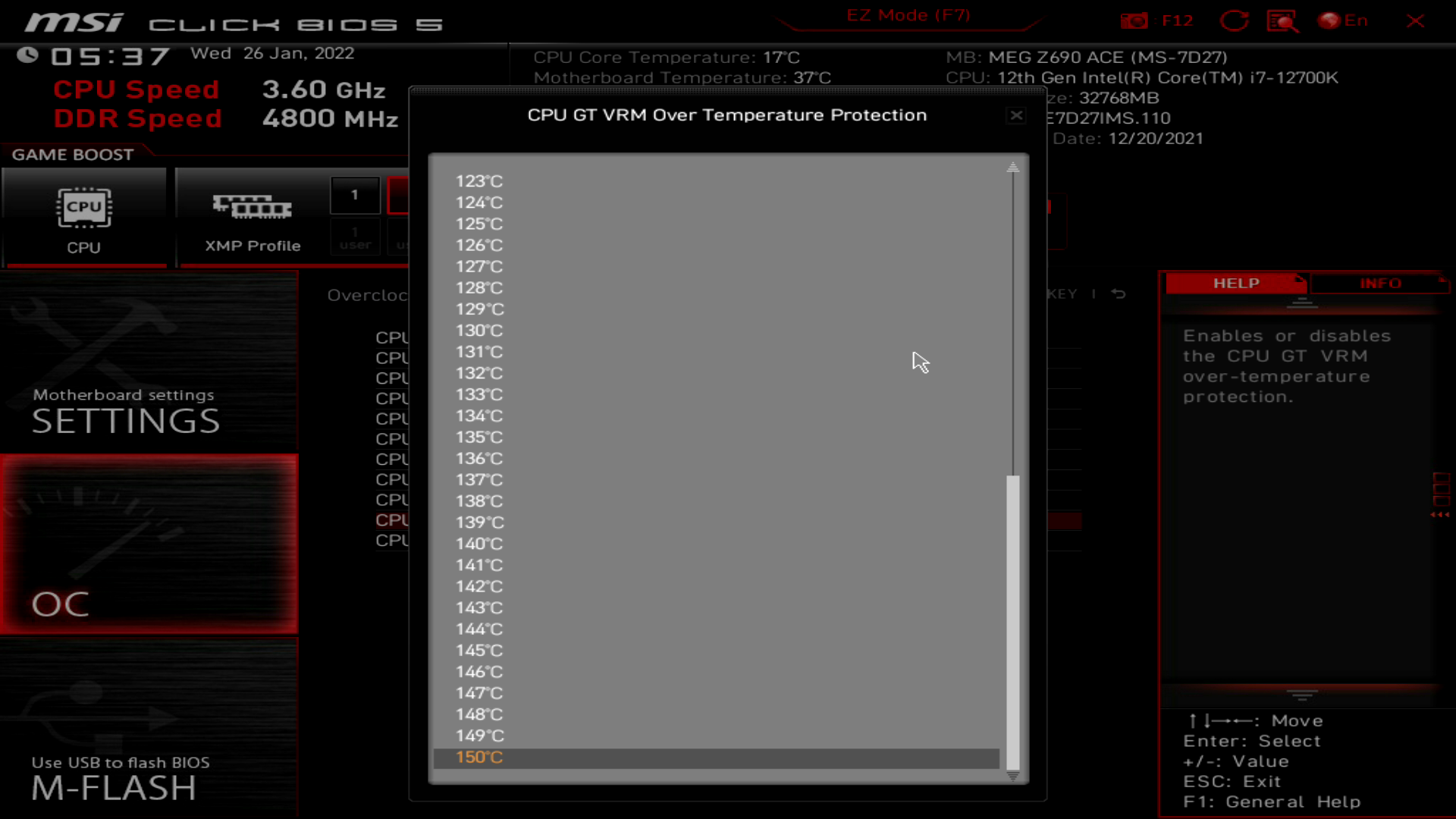

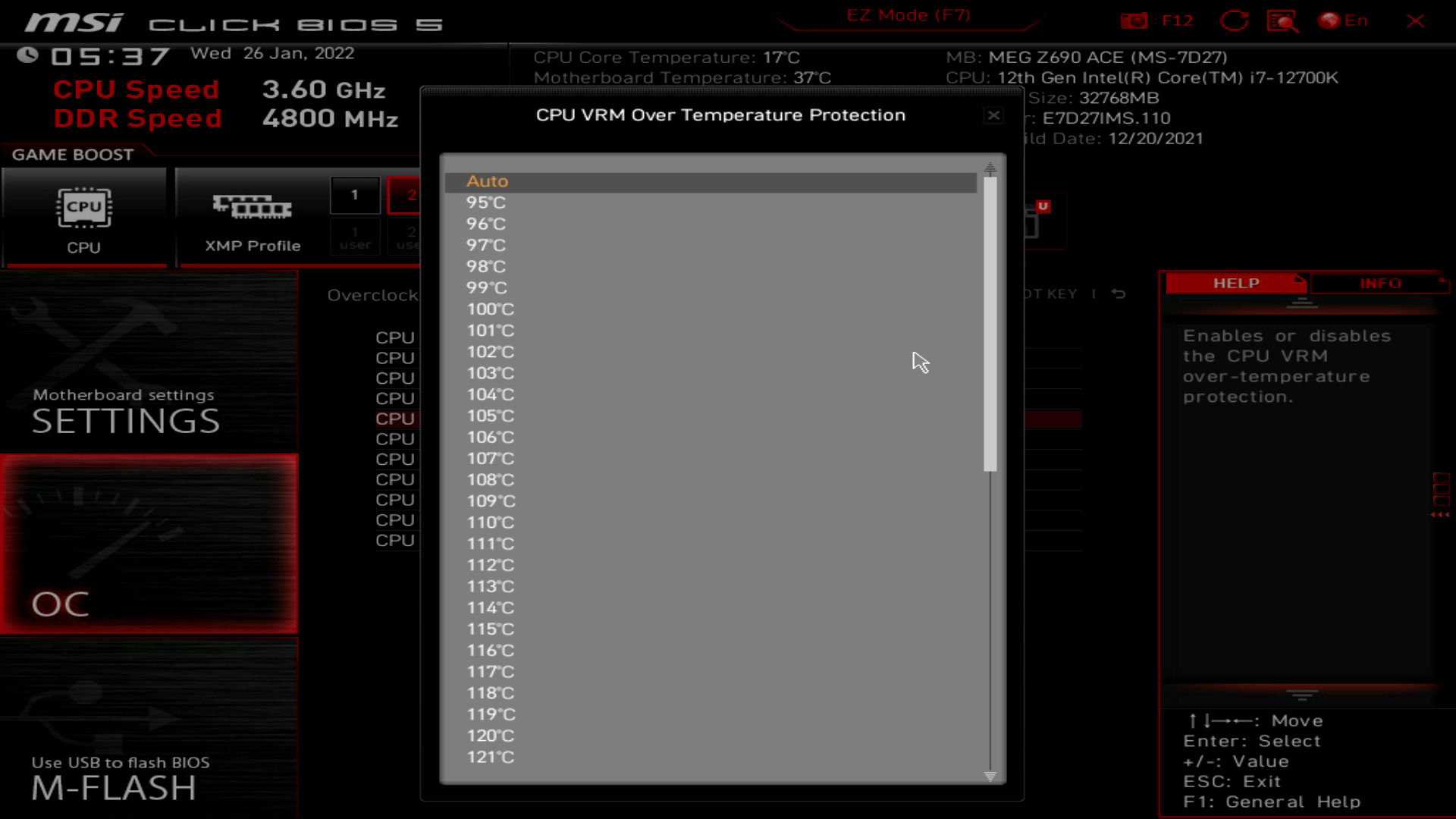

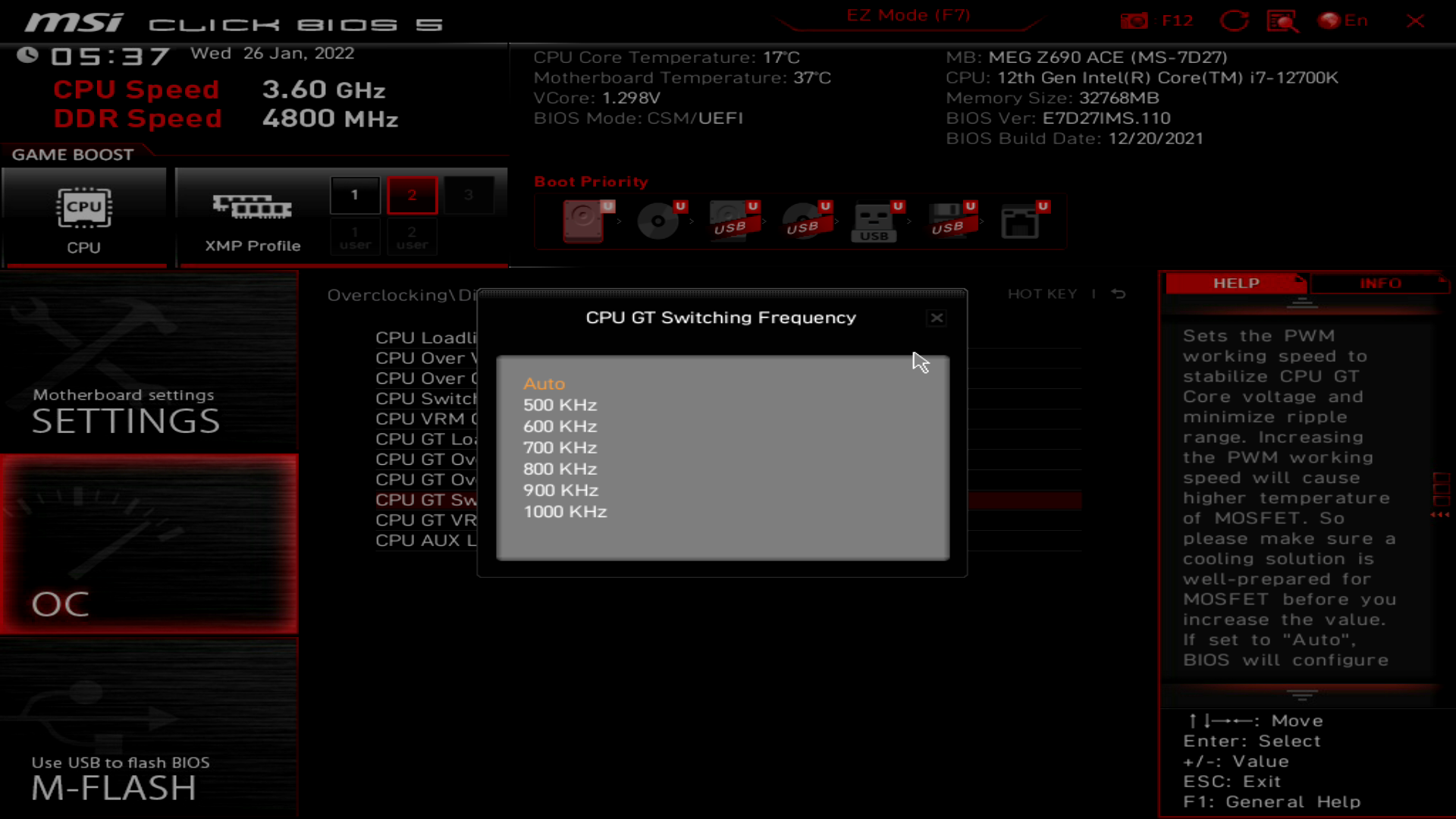

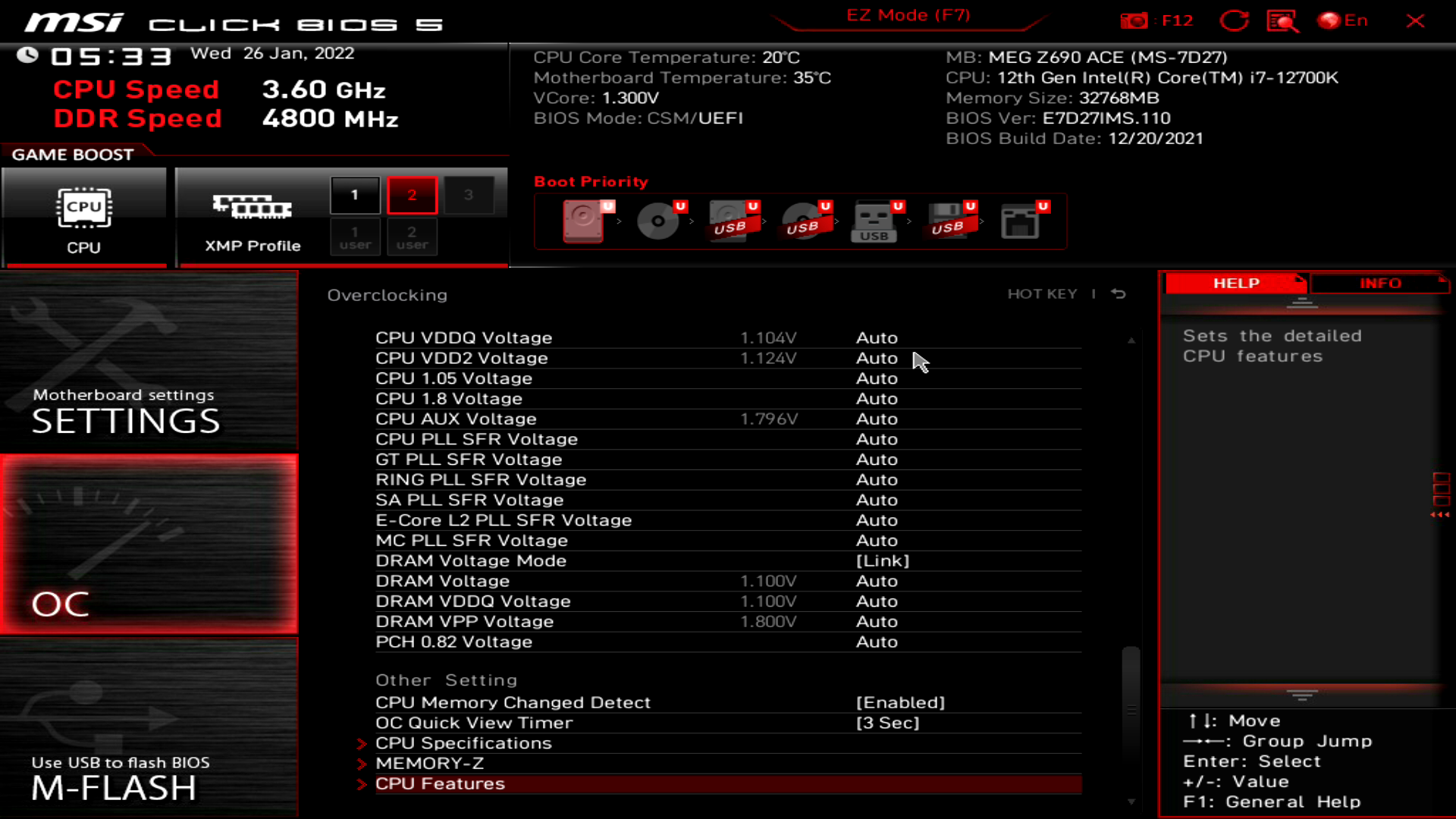

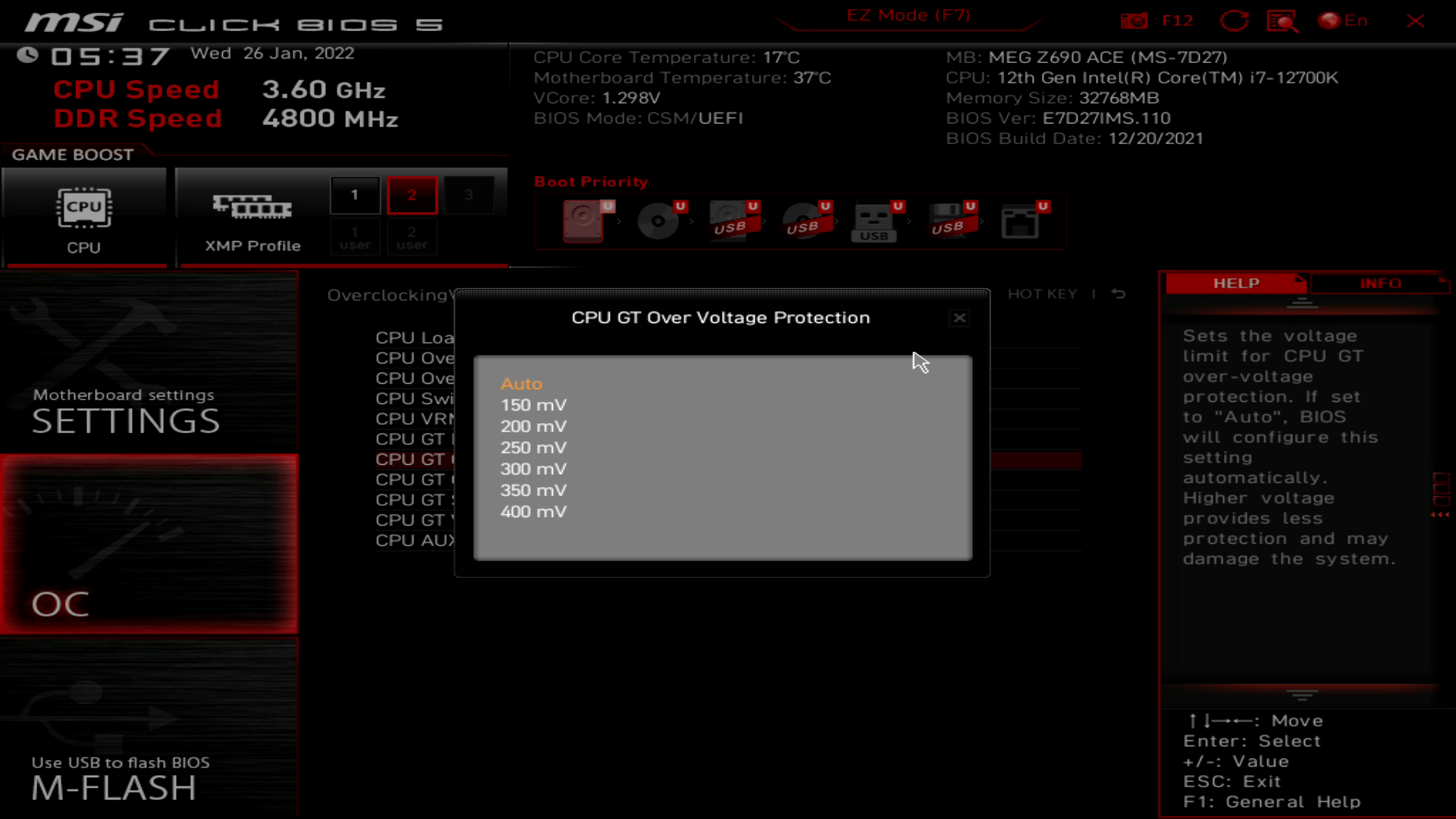

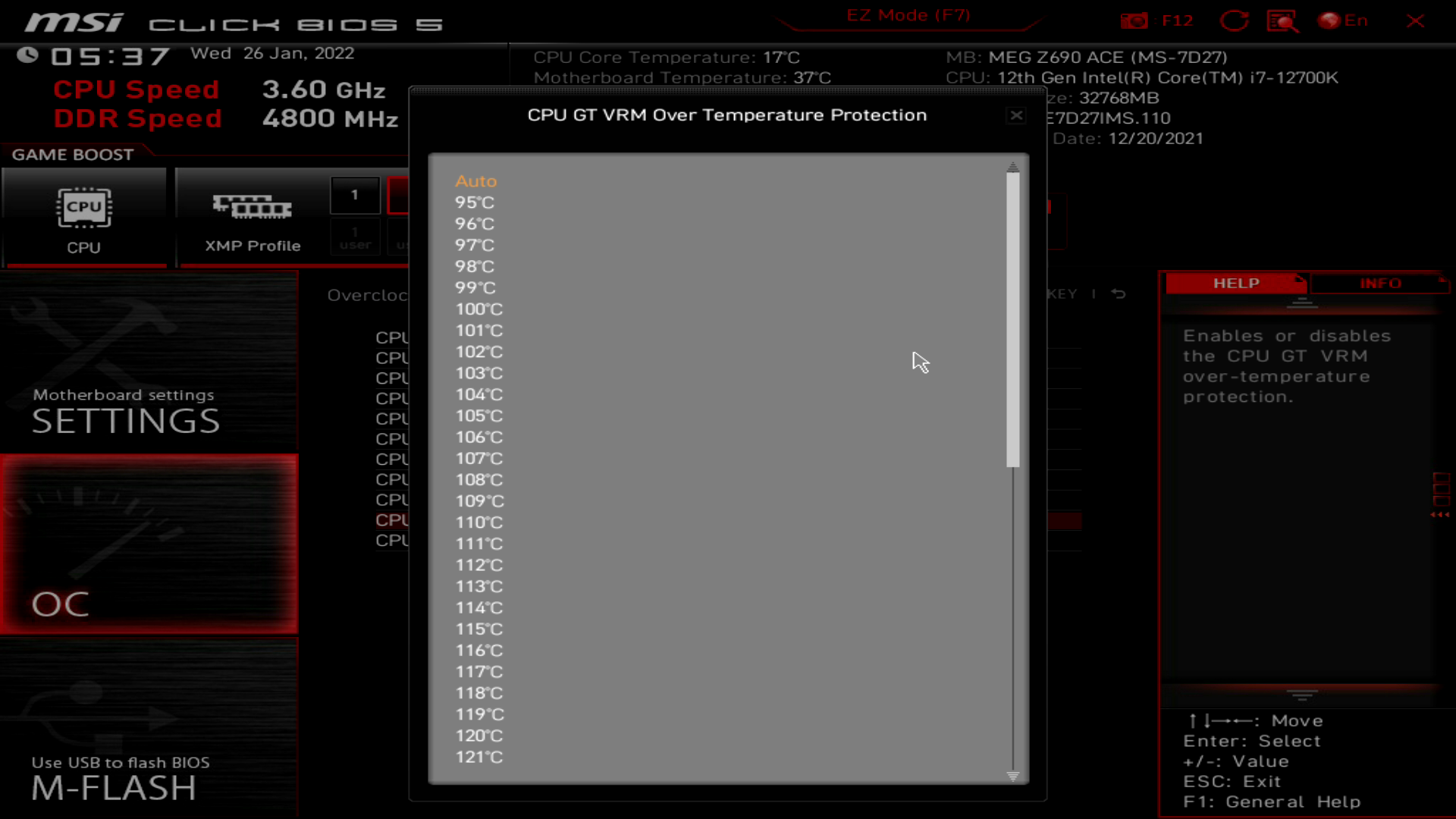

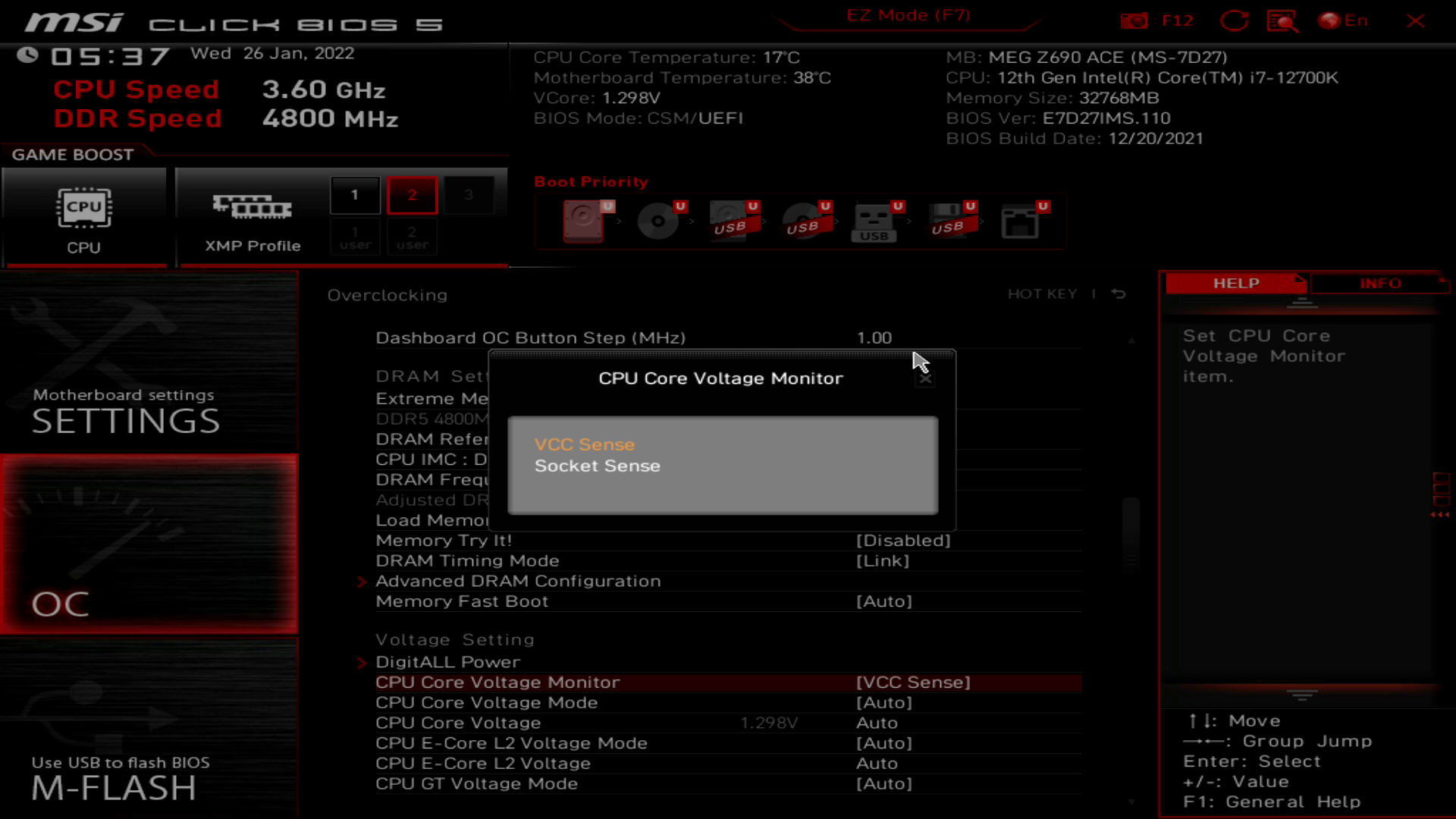

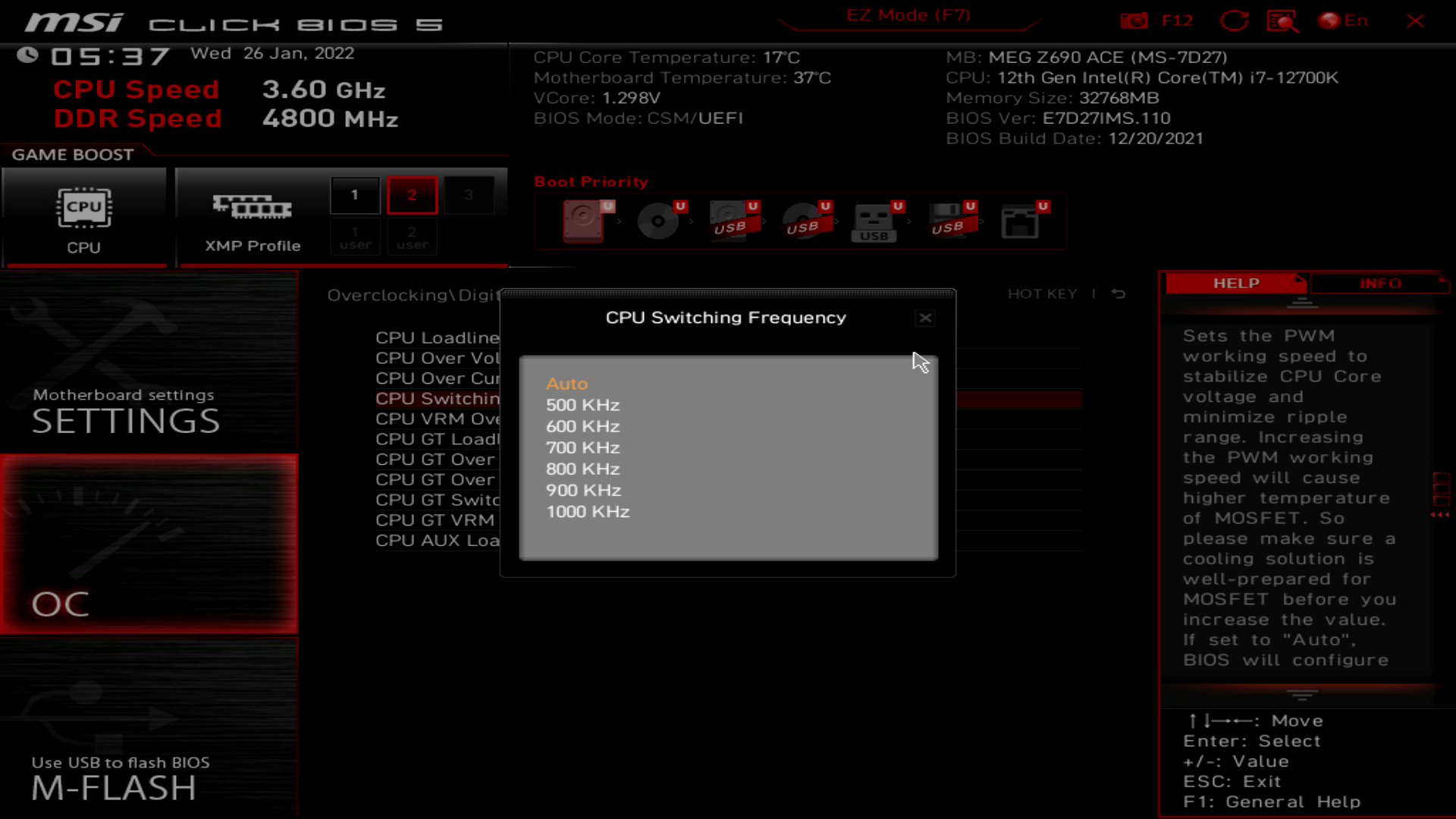

Принцип работы LLC не отличается от других материнских плат производителя, режимы Mode 1 – Mode 8, есть возможность смещения критических температур. Напряжения на ключевые узлы подаются в весьма широком диапазоне, опасные значения будут подсвечиваться красным.
Кроме скриншотов UEFI диапазон регулировки ключевых параметров также собран в таблице ниже:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| BCLK Frequency (МГц) | 9,91–538,36 | 0,01 |
| CPU Core Ratio (Multiplier) | 4–85 | 1 |
| CPU Load-line Calibration | Level1…8 | 1 |
| CPU P-Core Voltage (В) | 0,6–2,155 | 0,005 |
| CPU E-Core/L2 Voltage (В) | 0,6-1,52 | 0,005 |
| CPU SA Voltage (В) | 0,6-1,52 | 0,005 |
| CPU GT Voltage (В) | 0,6-1,55 | 0,005 |
| CPU Cache Ratio (Multiplier) | 8–85 | 1 |

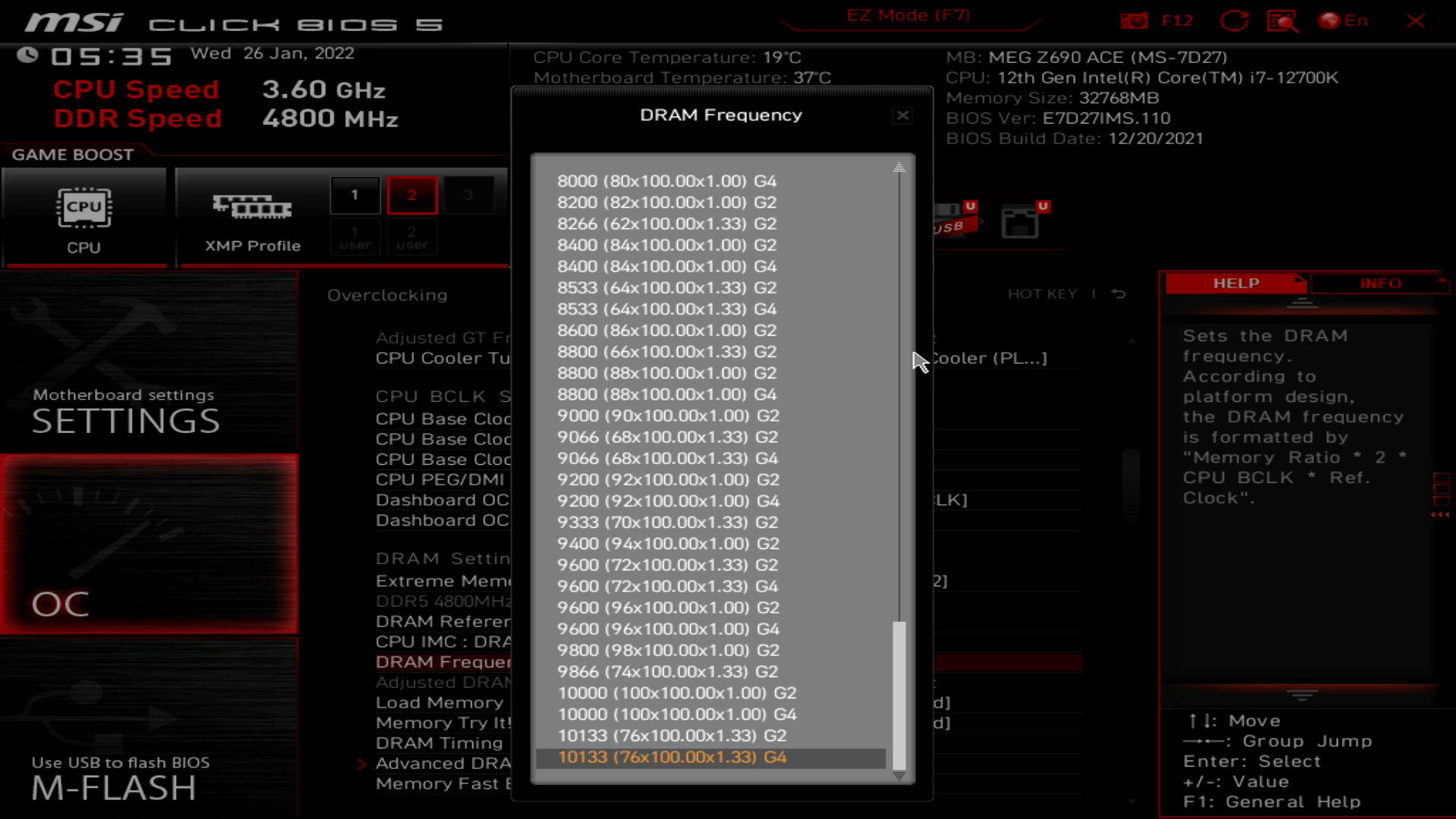

| DRAM Frequency (МГц) | 800–10133 | 100/133 |
| DRAM Voltage (B) | 0,8-2,07 | 0,001 |
| CPU VDDQ (B) | 0,001–2,5 | 0,005 |
| CPU AUX Voltage (В) | 1,4–2,3 | 0,01 |
M-Flash не является разделом, это кнопка, которая запускает материнскую плату в соответствующем режиме для обновления прошивки.

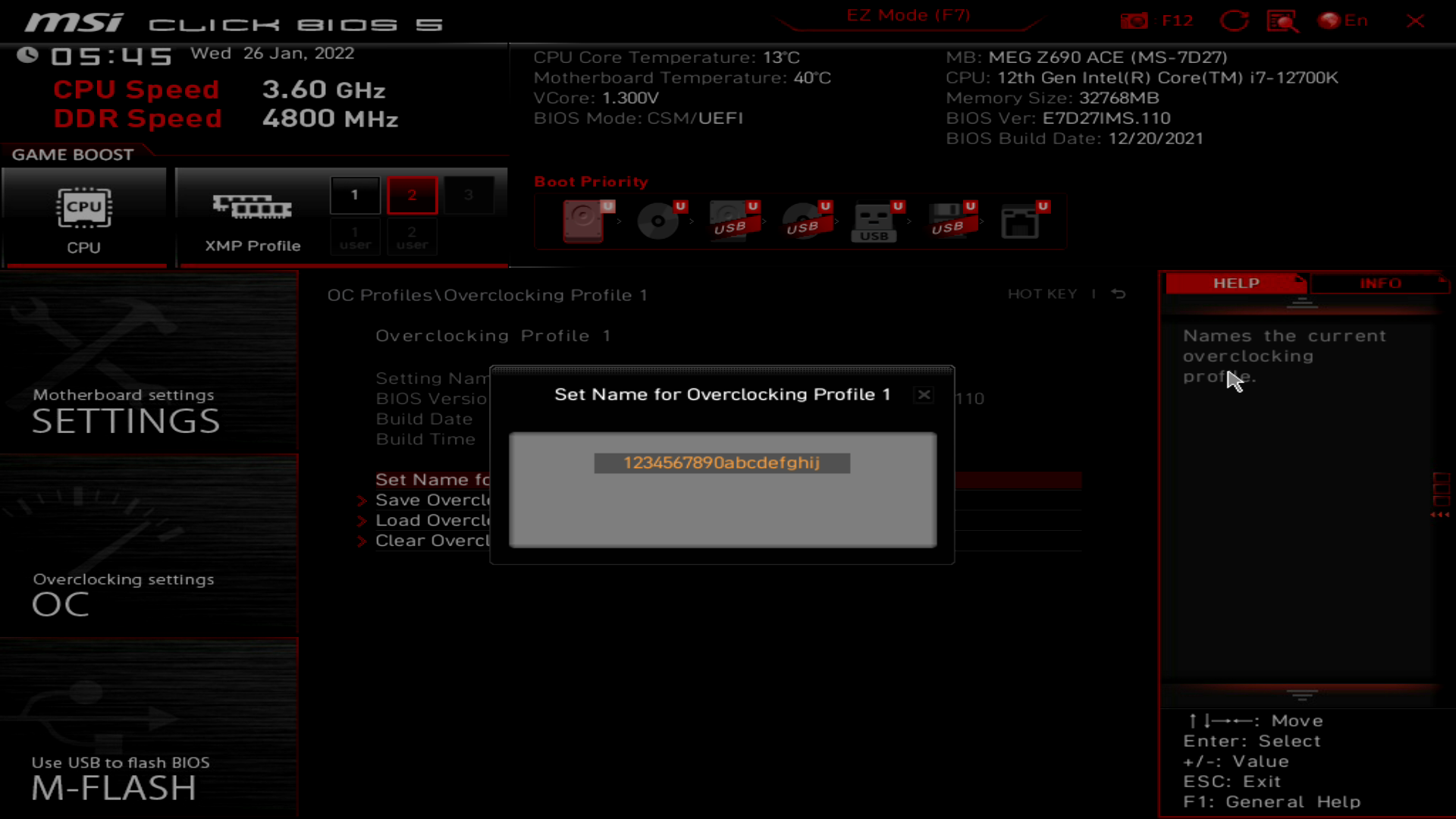

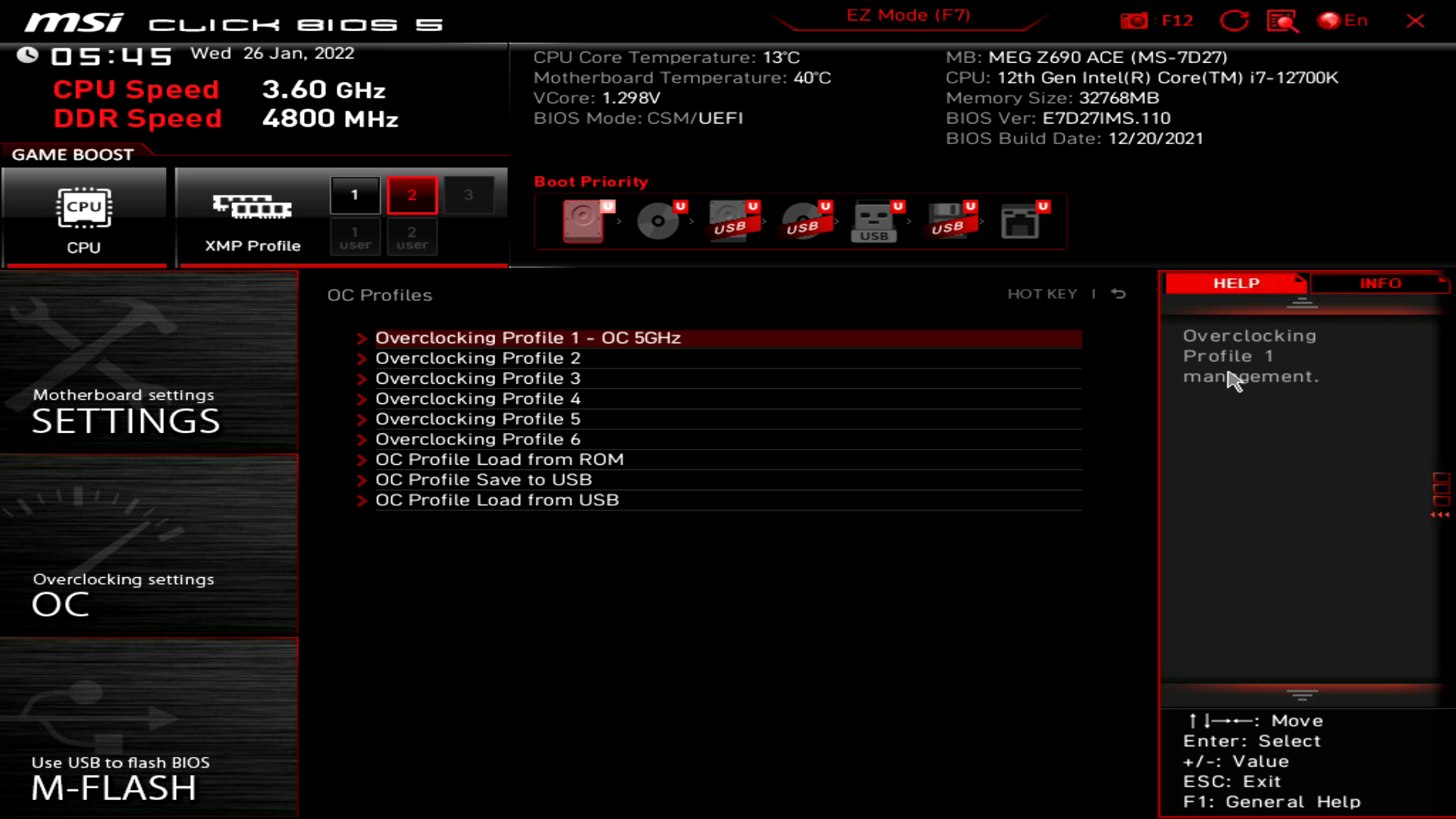

Раздел OC Profile посвящен профилям настроек, возможно сохранять настройки UEFI во внутреннюю память, либо импортировать/экспортировать их на внешний Flash-накопитель.

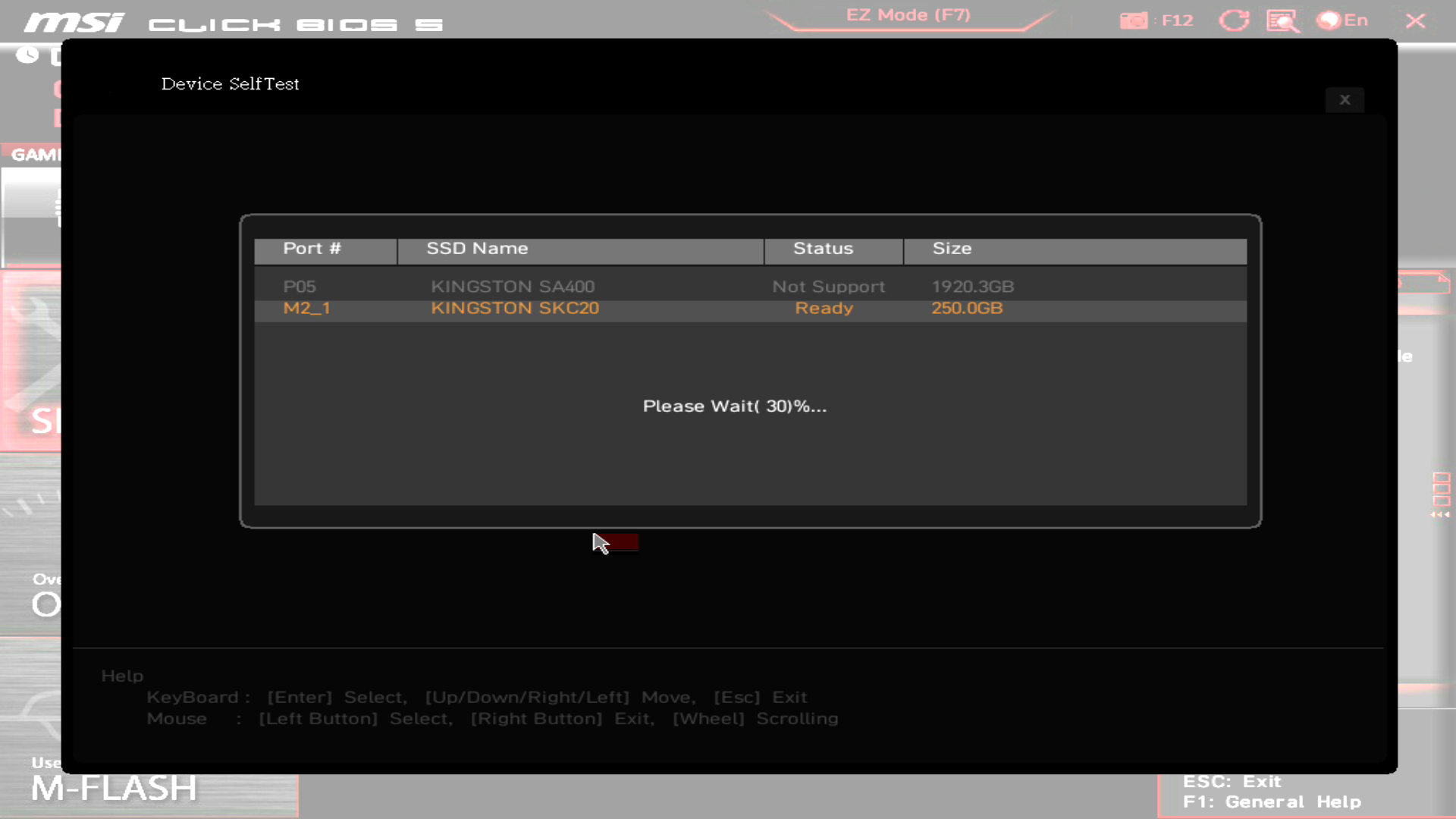

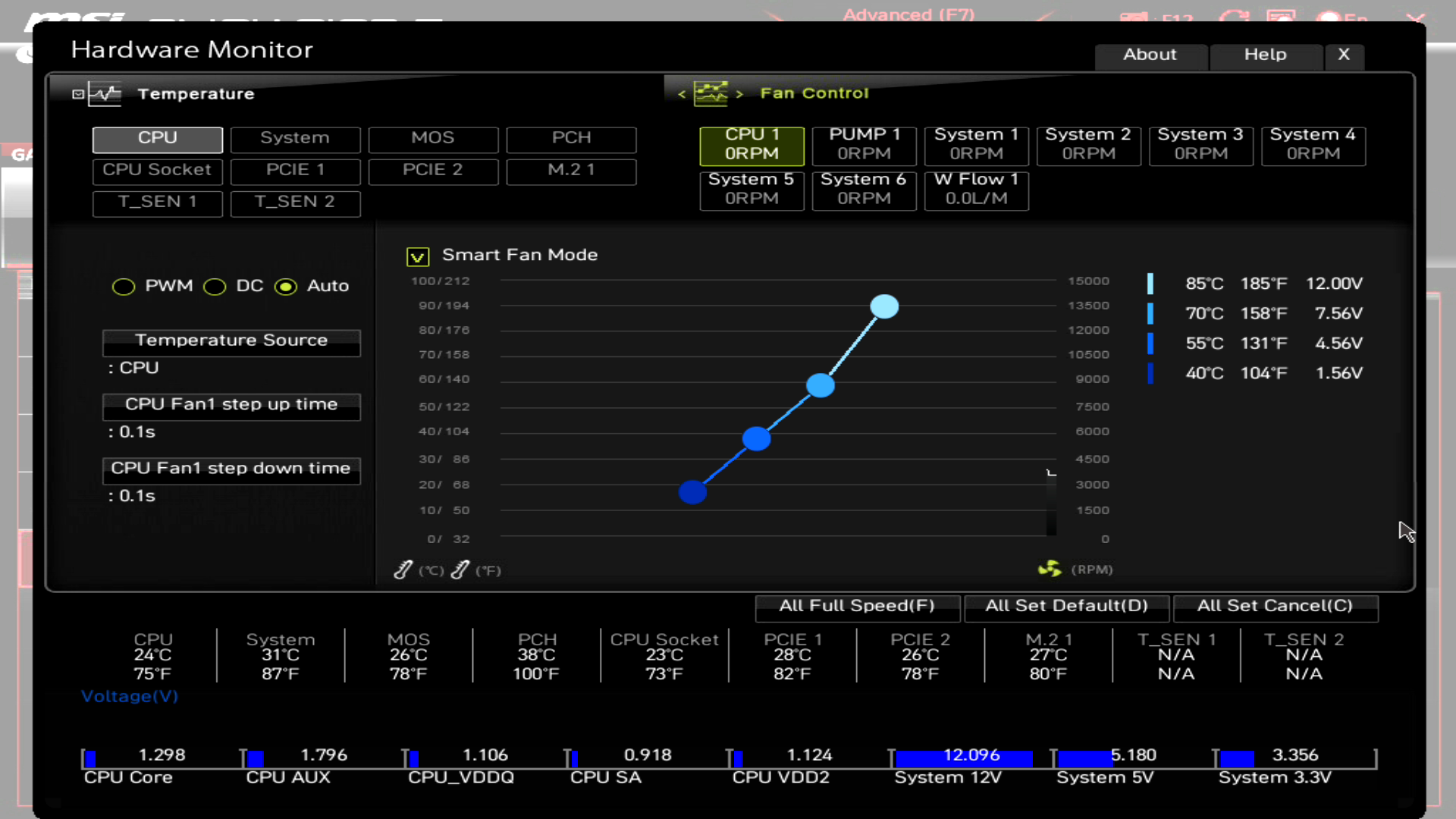

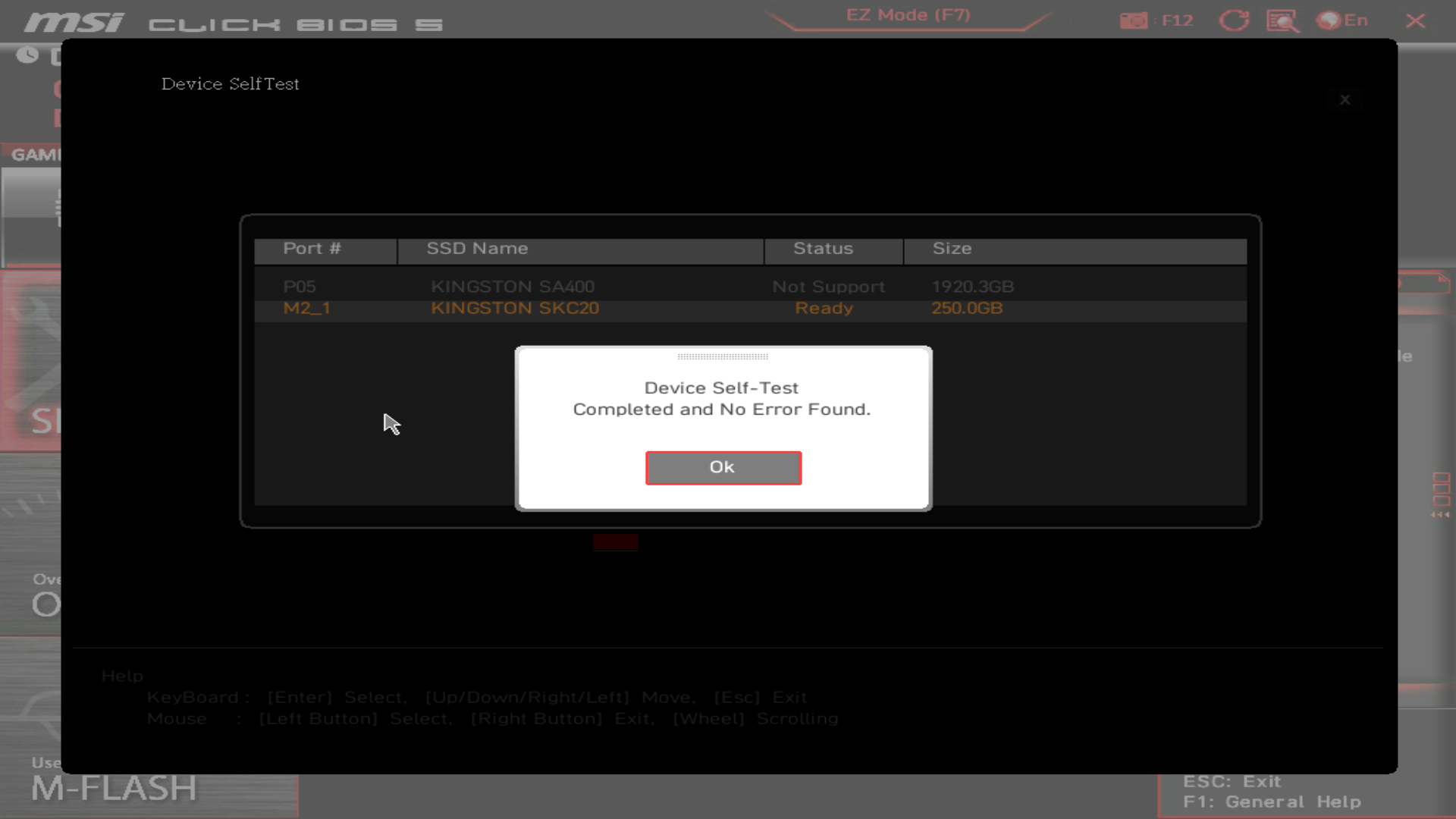

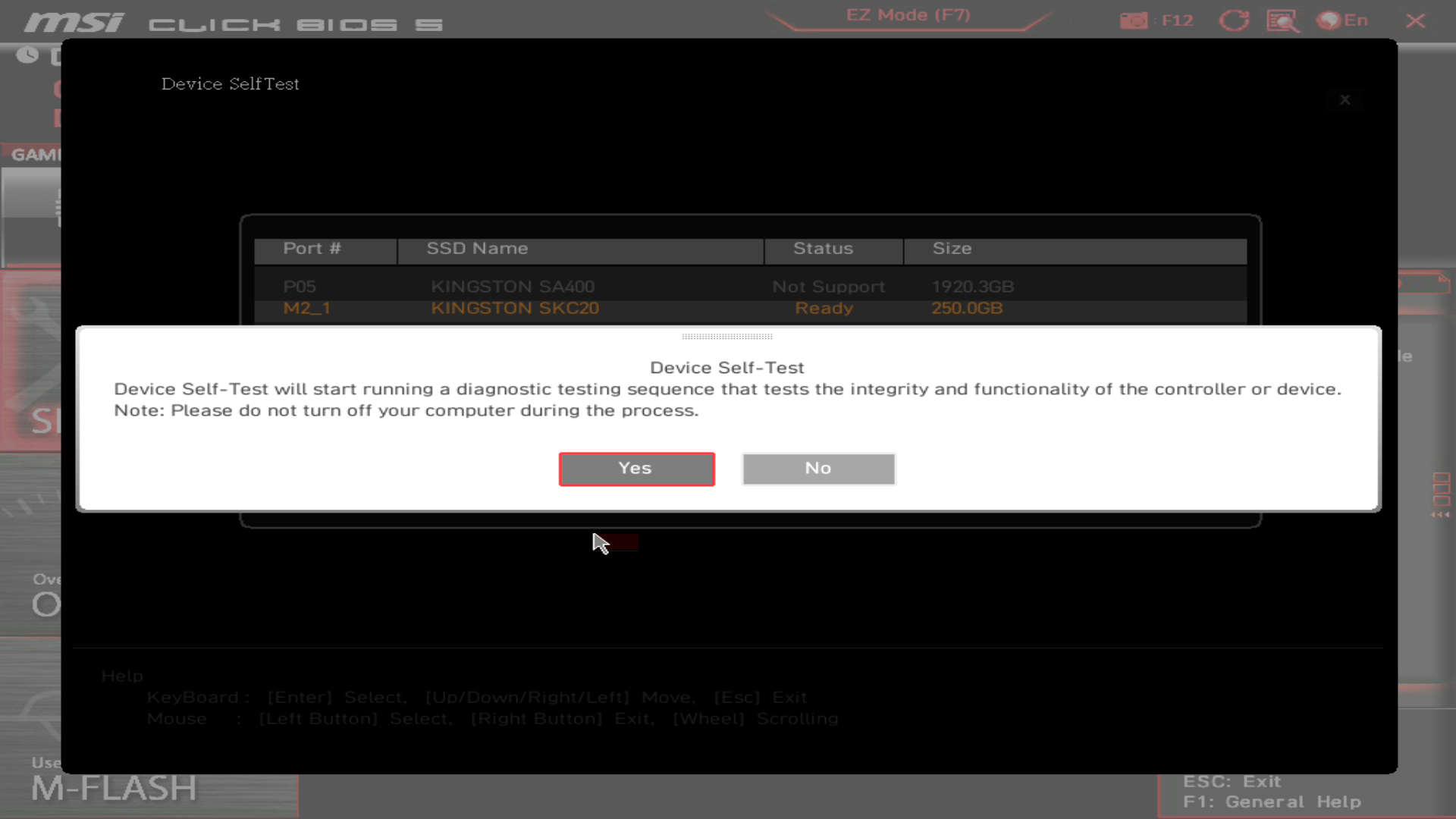

Раздел Hardware Monitor является ярлыком для этого инструмента, он уже описывался выше. Раздел Beta Runner содержит в себе встроенный тест NVMe-накопителя и опцию SRV-IOV Support.
Комплектное ПО

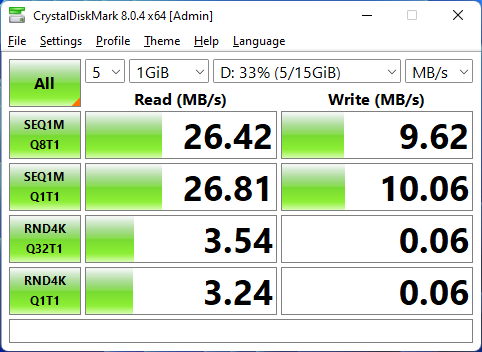

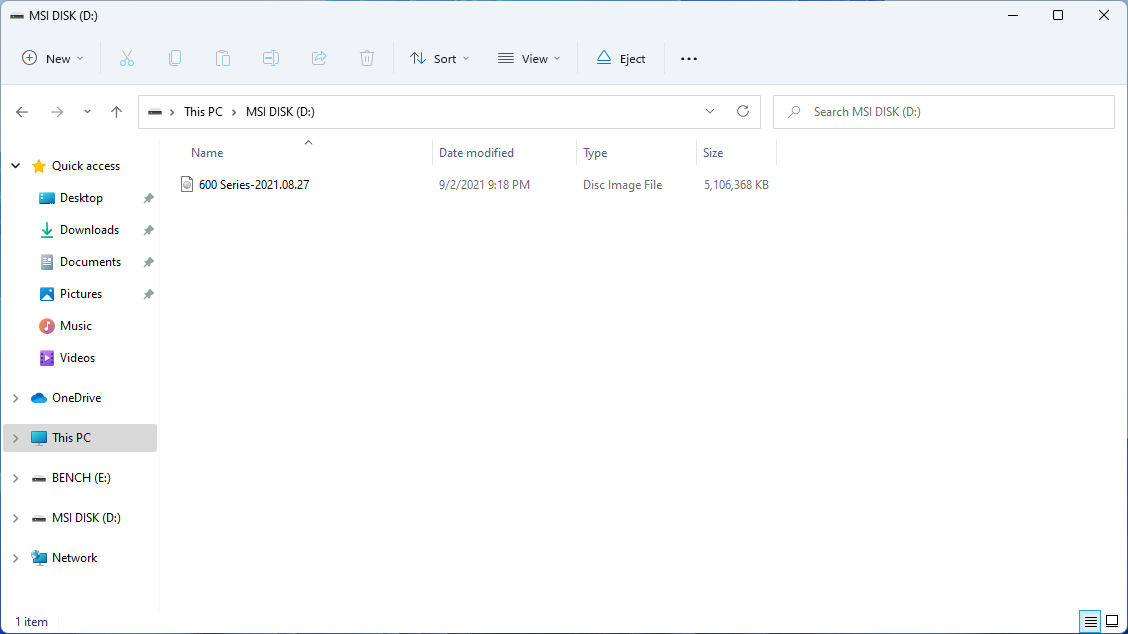

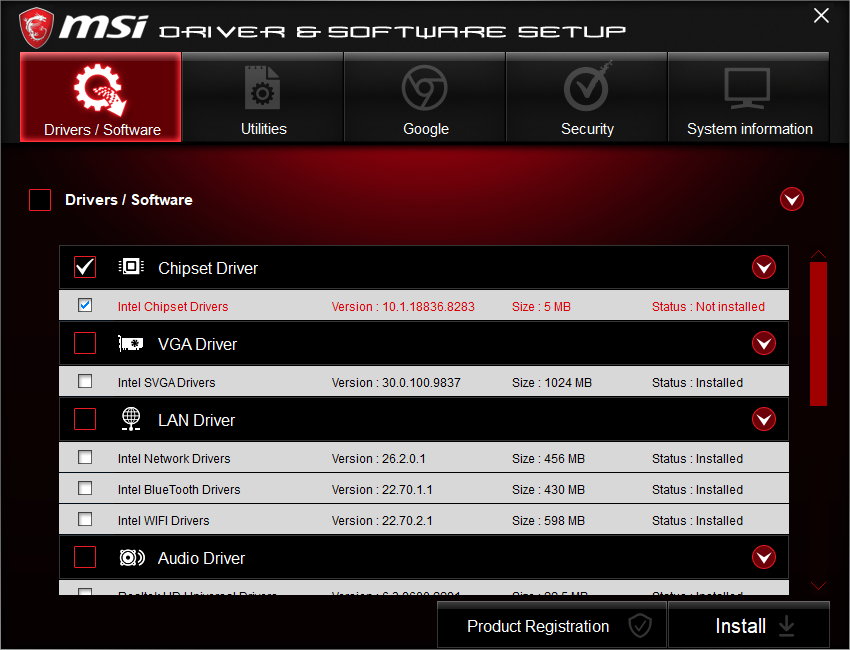

Все необходимое записано в ISO-образ, находящийся в корне USB Flash-накопителя, поставляемого в комплекте.

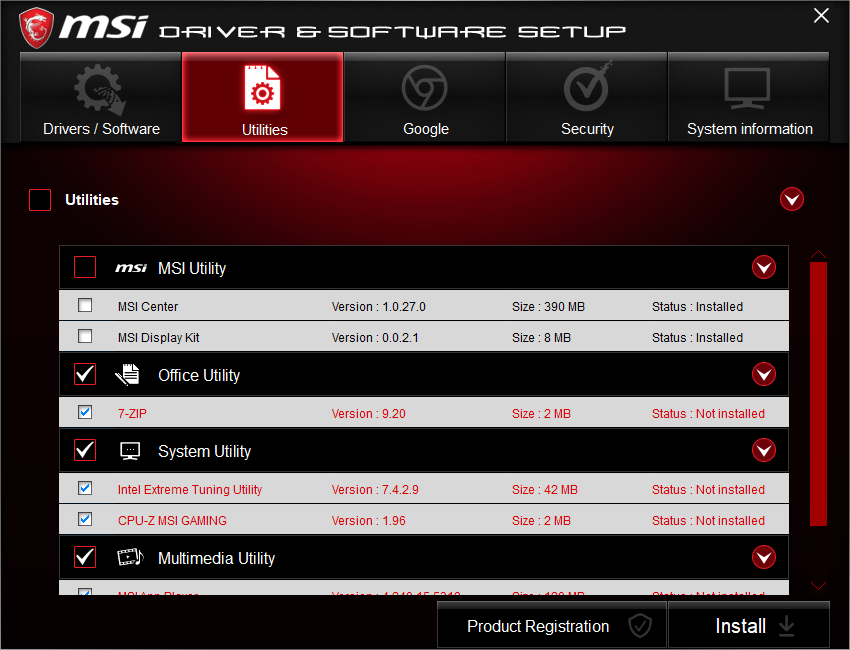

Внутри содержится следующее программное обеспечение:

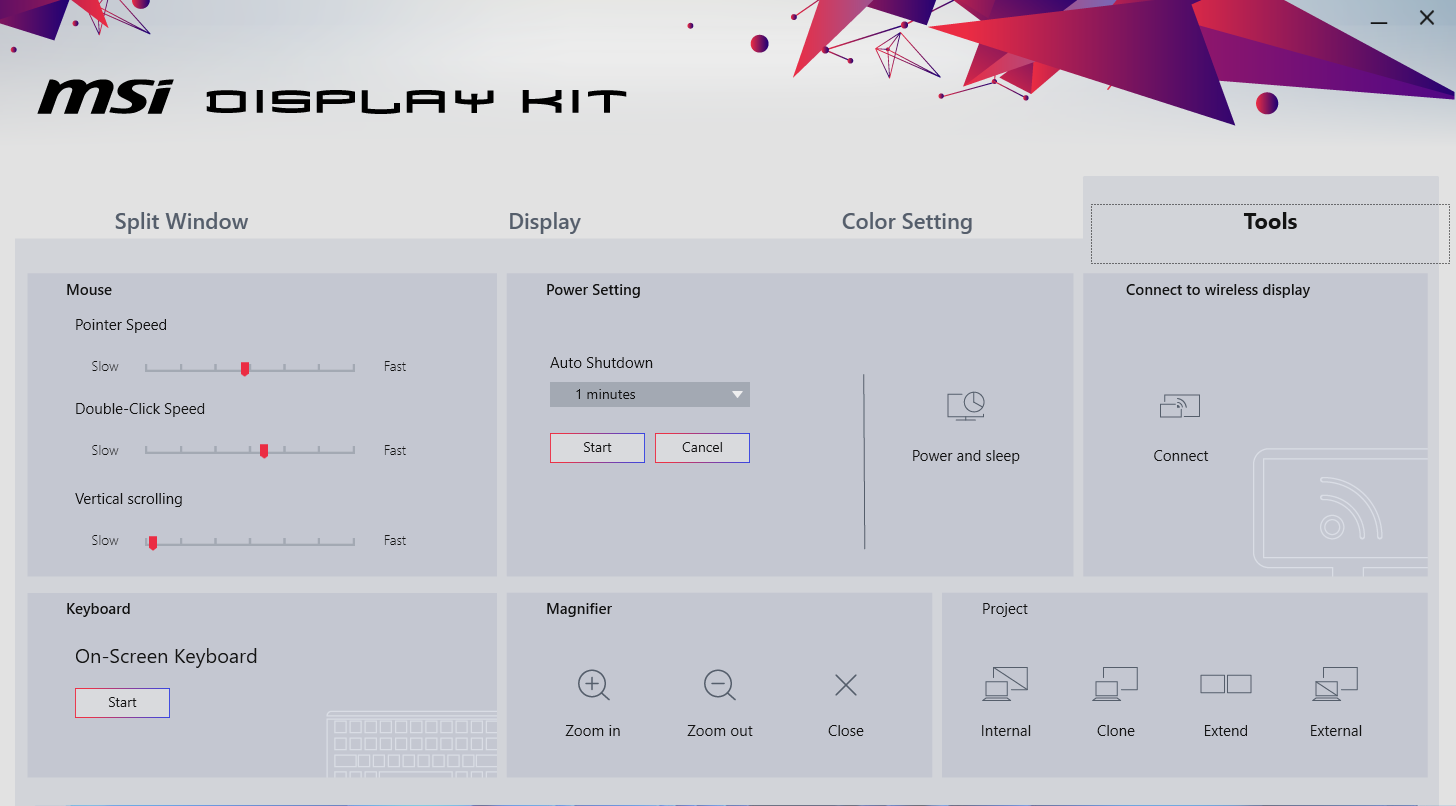

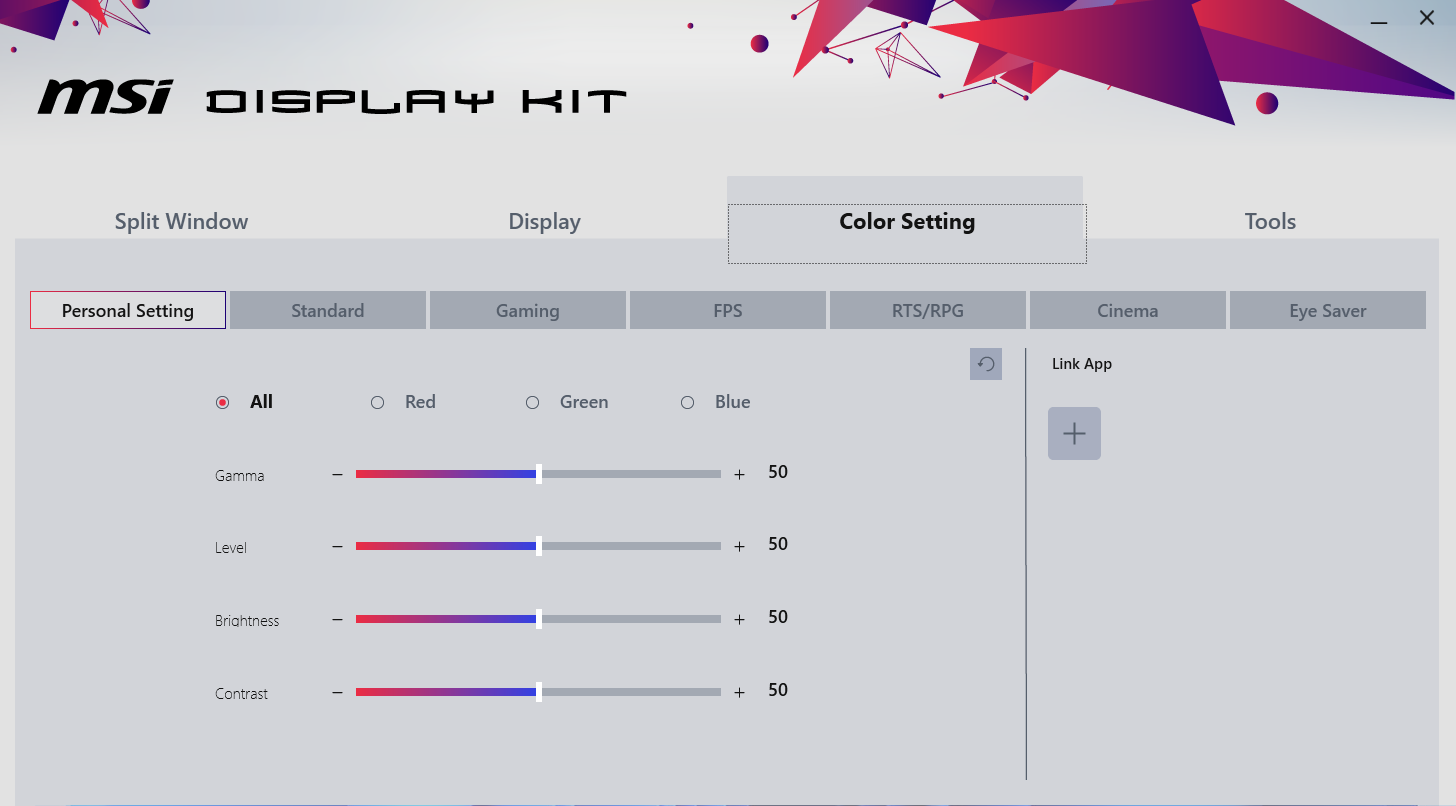

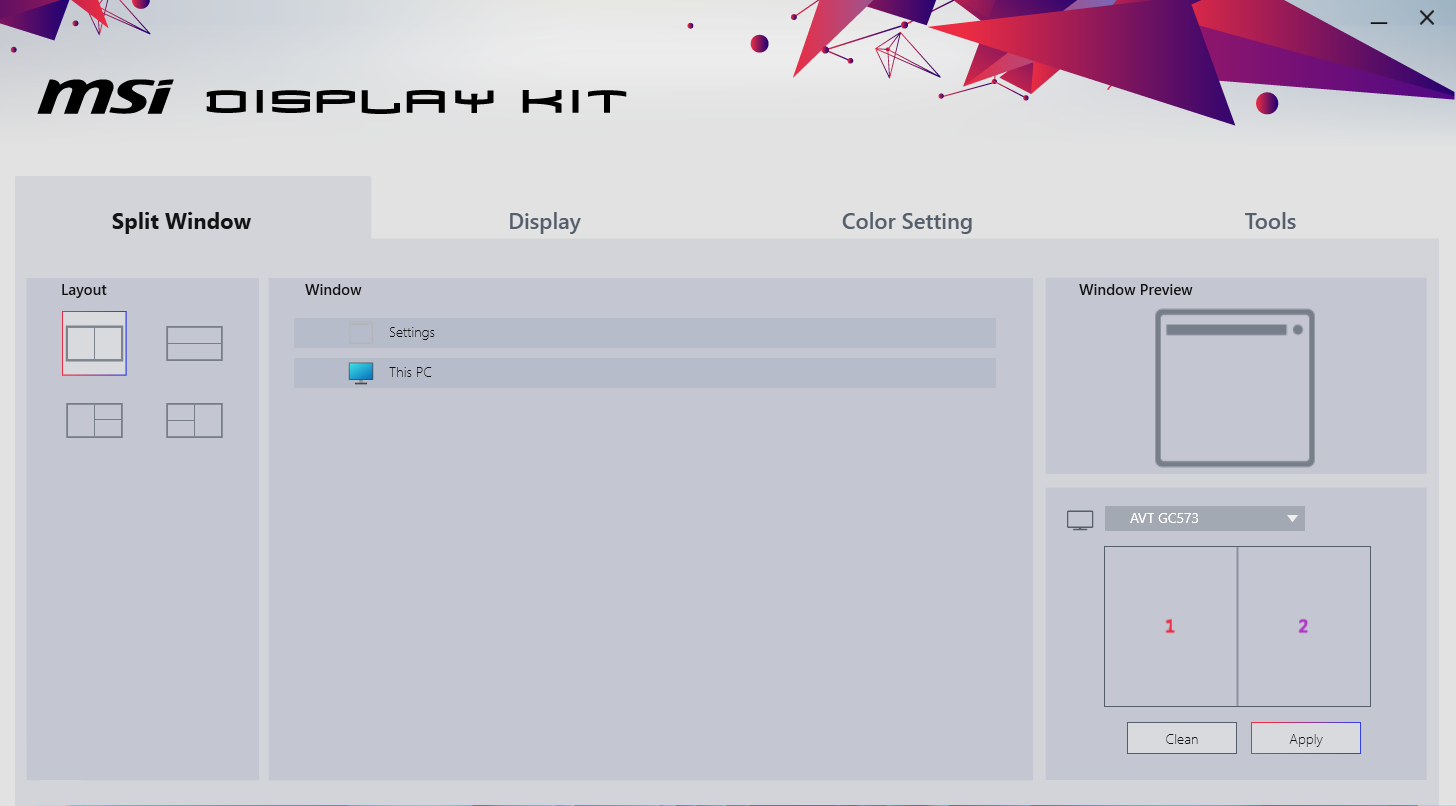

| Фирменное | MSI Center (Creator Mode, Duet Display, Game Highlights, Gaming Mode, LAN Manager, Live Update, Monitor (System Info), Mystic Light, Speed Up (X Boost), Sound Tune, Super Charger, True Color, User Scenario), Nahimic3, MSI Display Kit, MSI Wallpaper |
|---|---|
| Дополнительное | 7-Zip, CPU-Z MSI Gaming, BlueStacks, Google Chrome, Intel XTU, NortonLifeLock, Open Broadcaster Software |

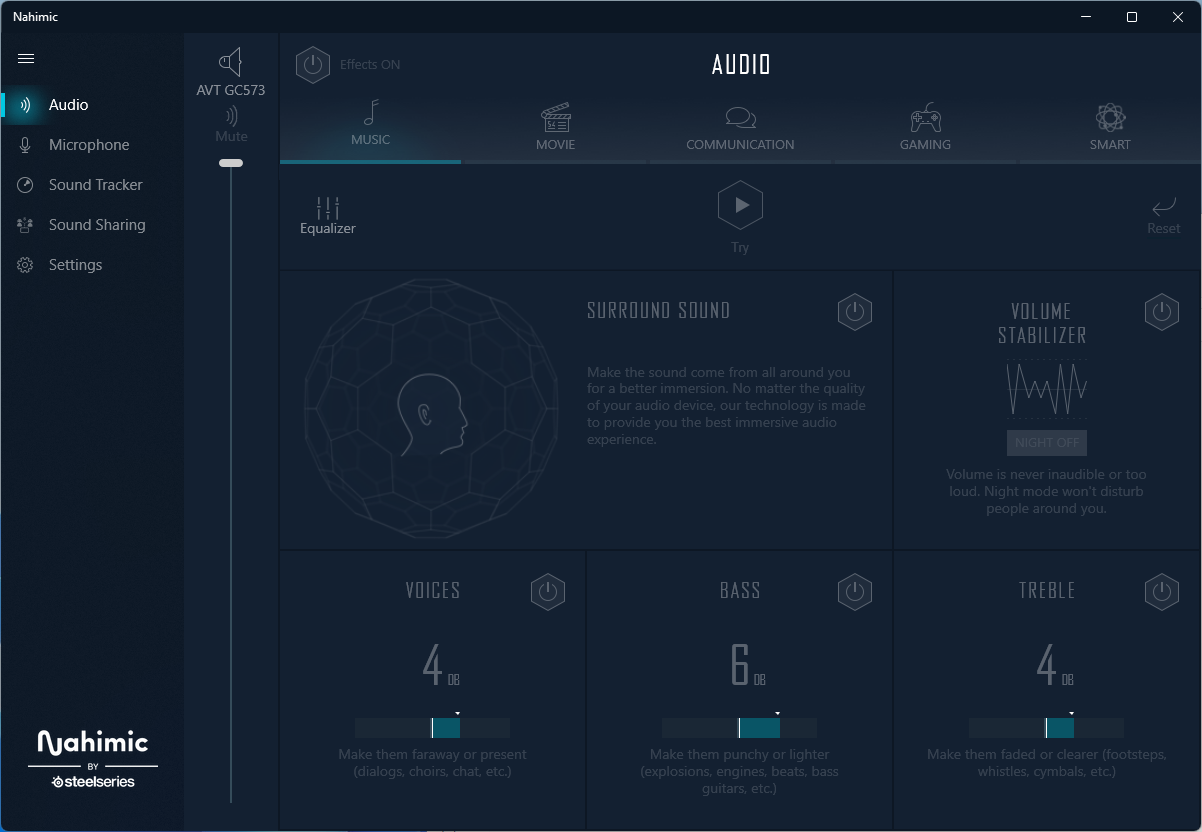

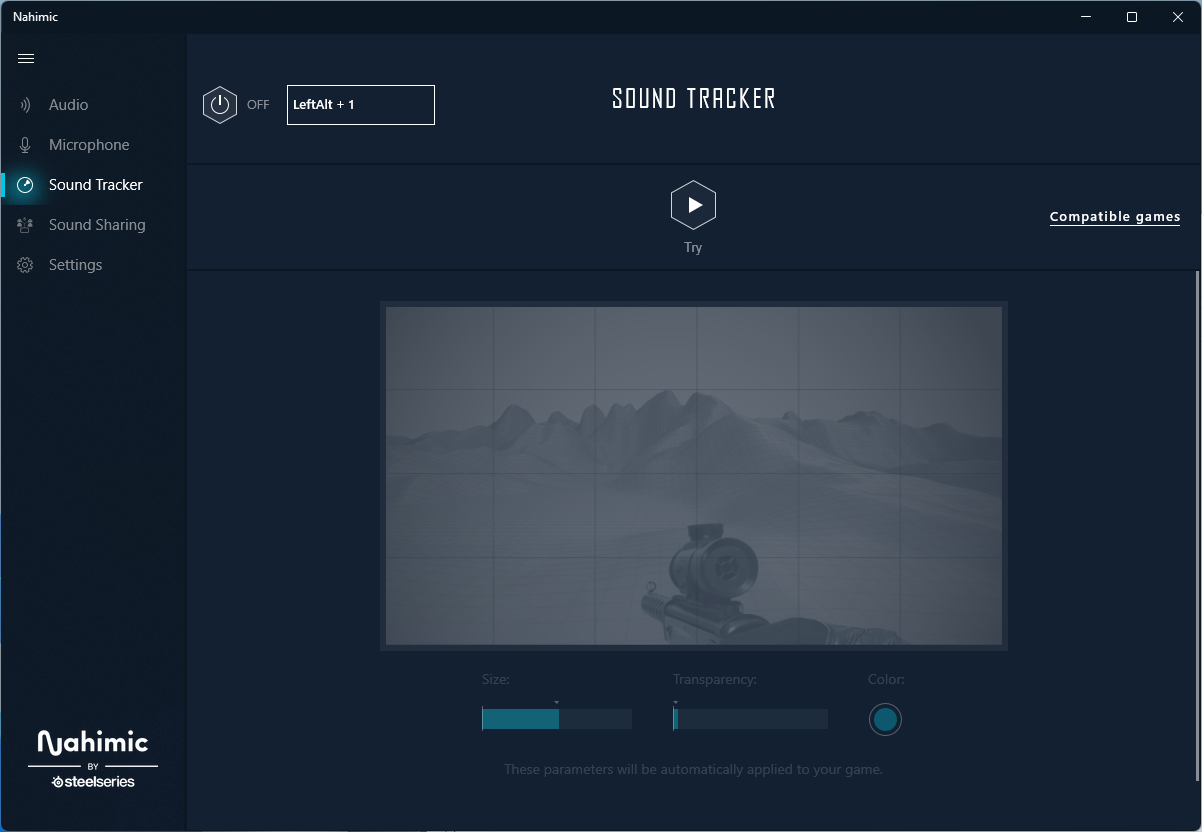

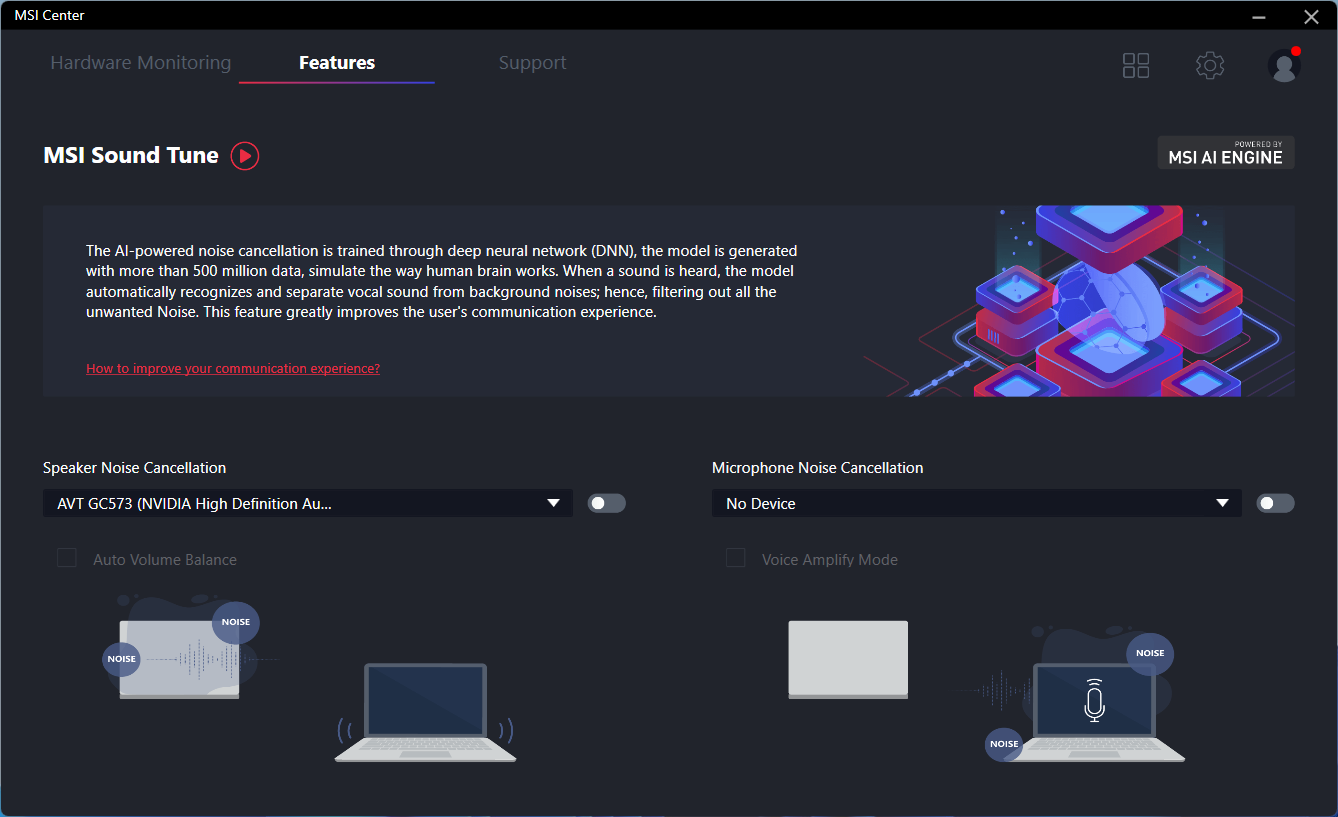

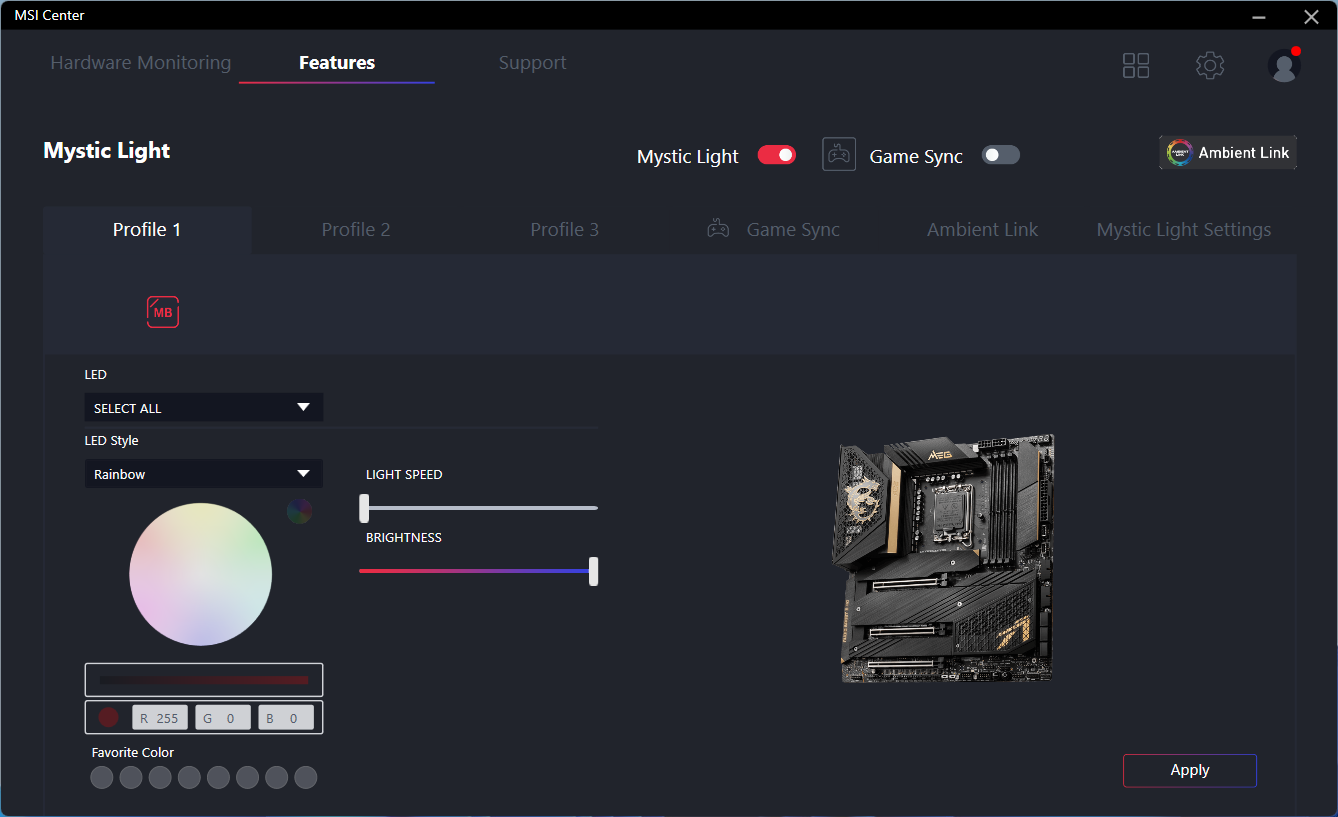

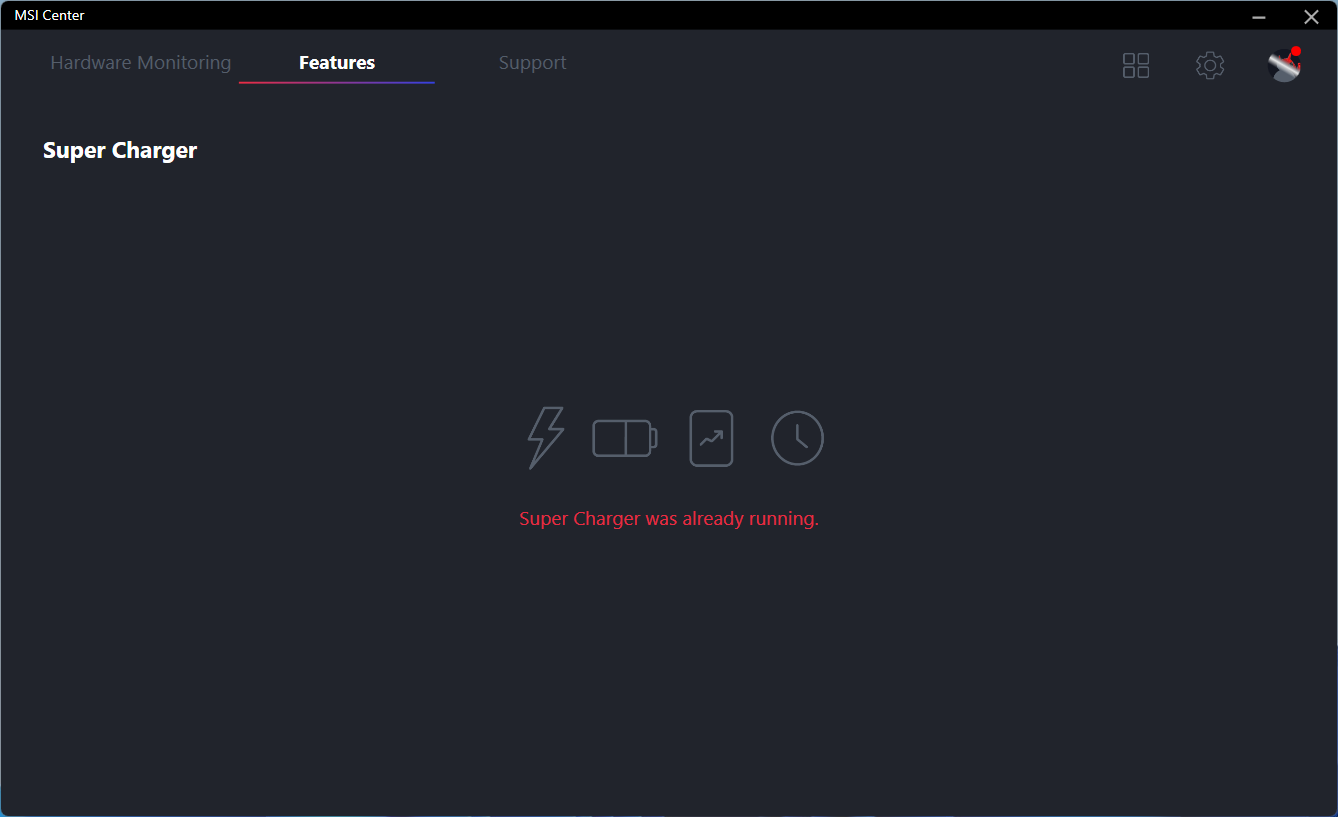

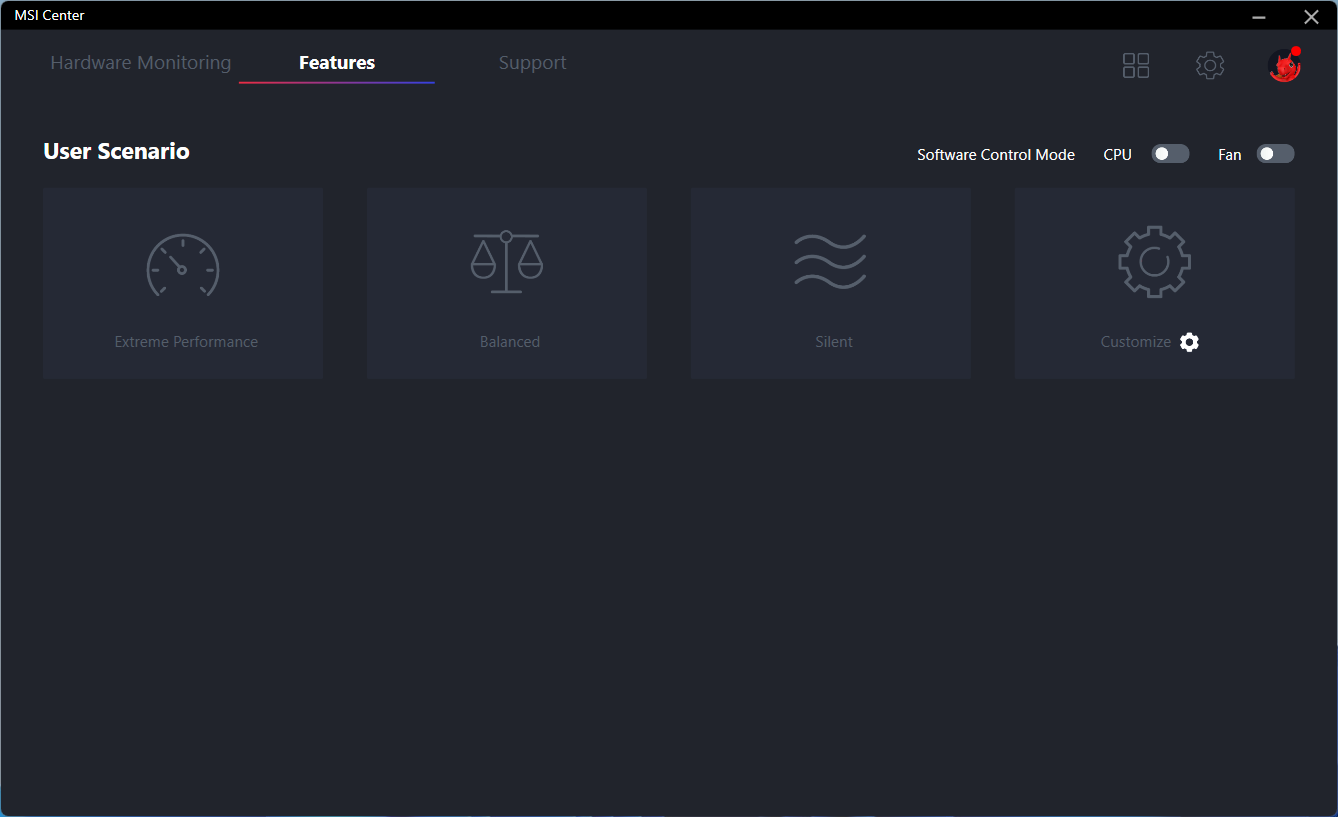

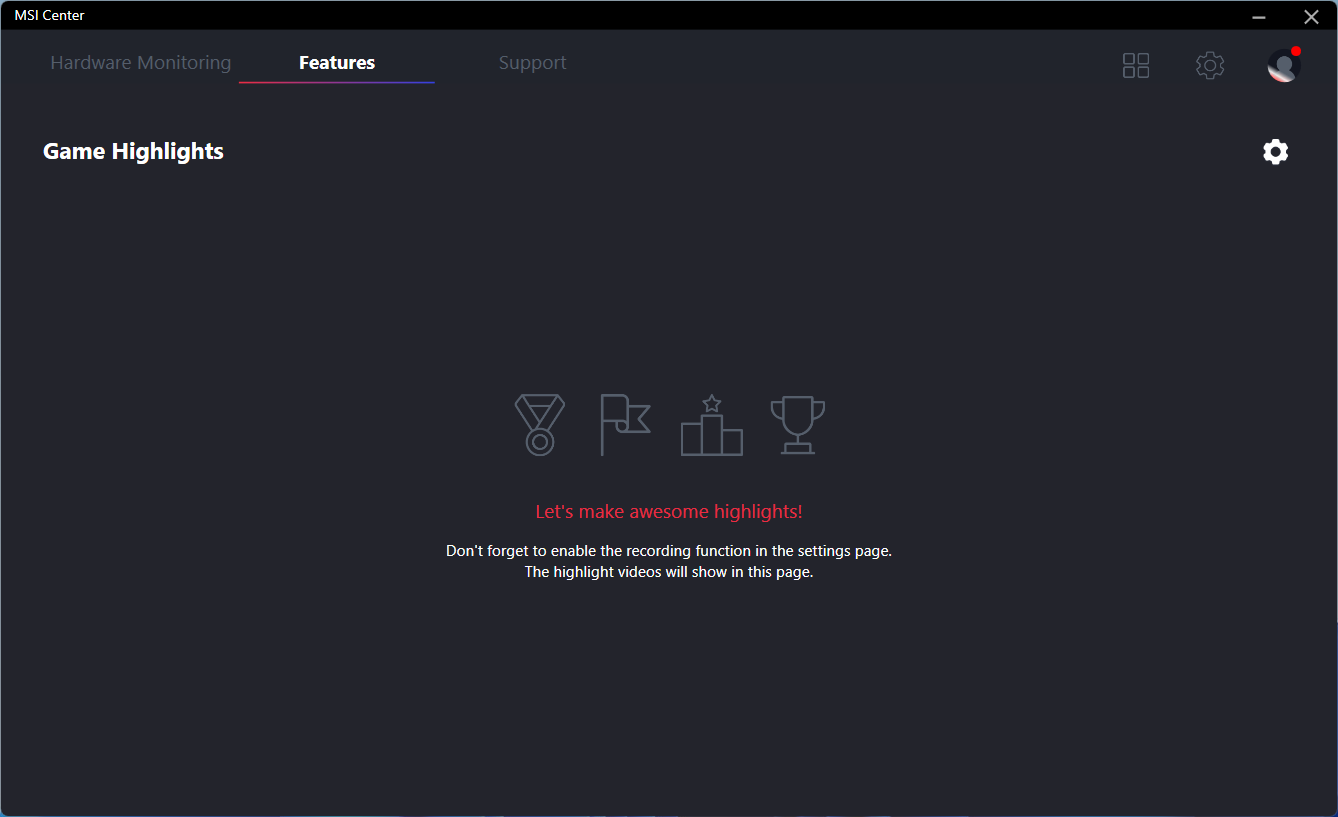

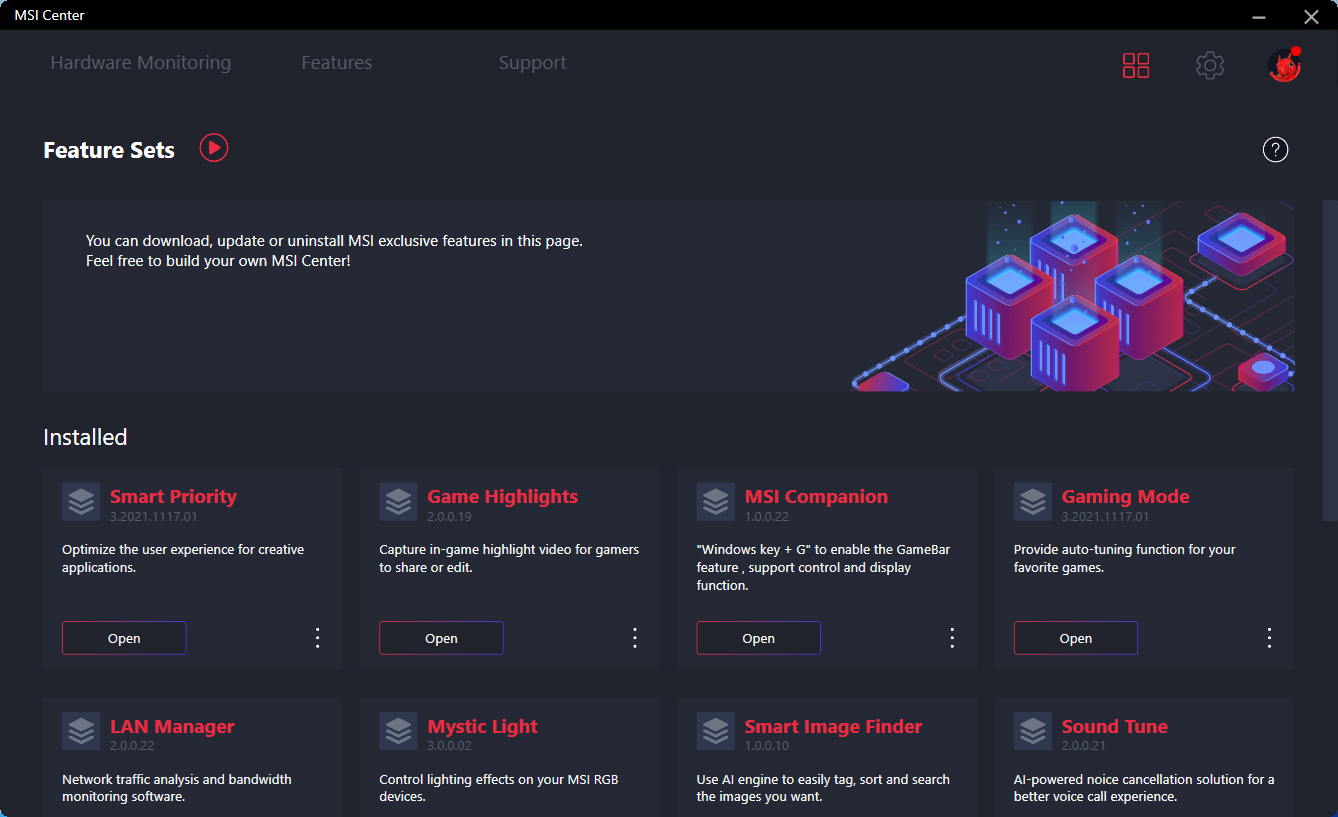

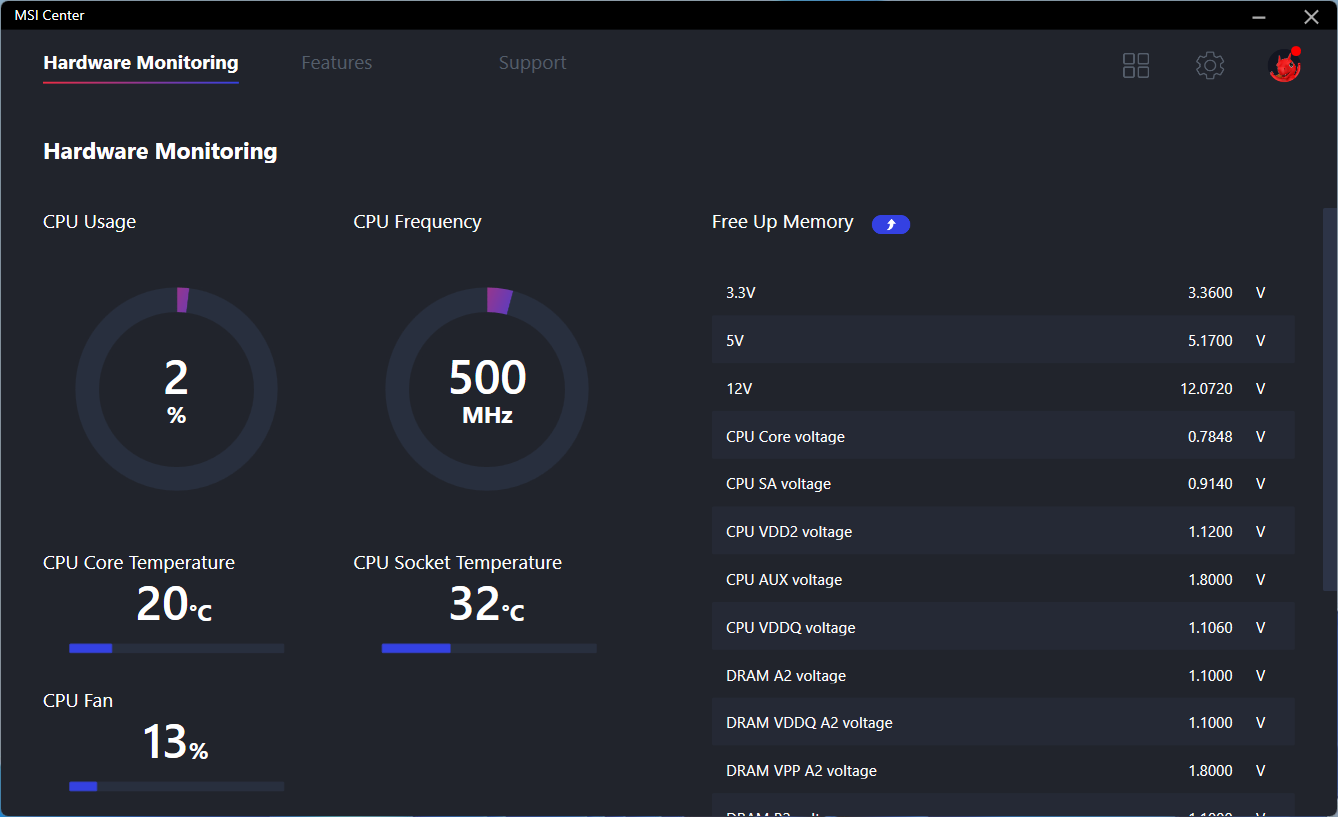

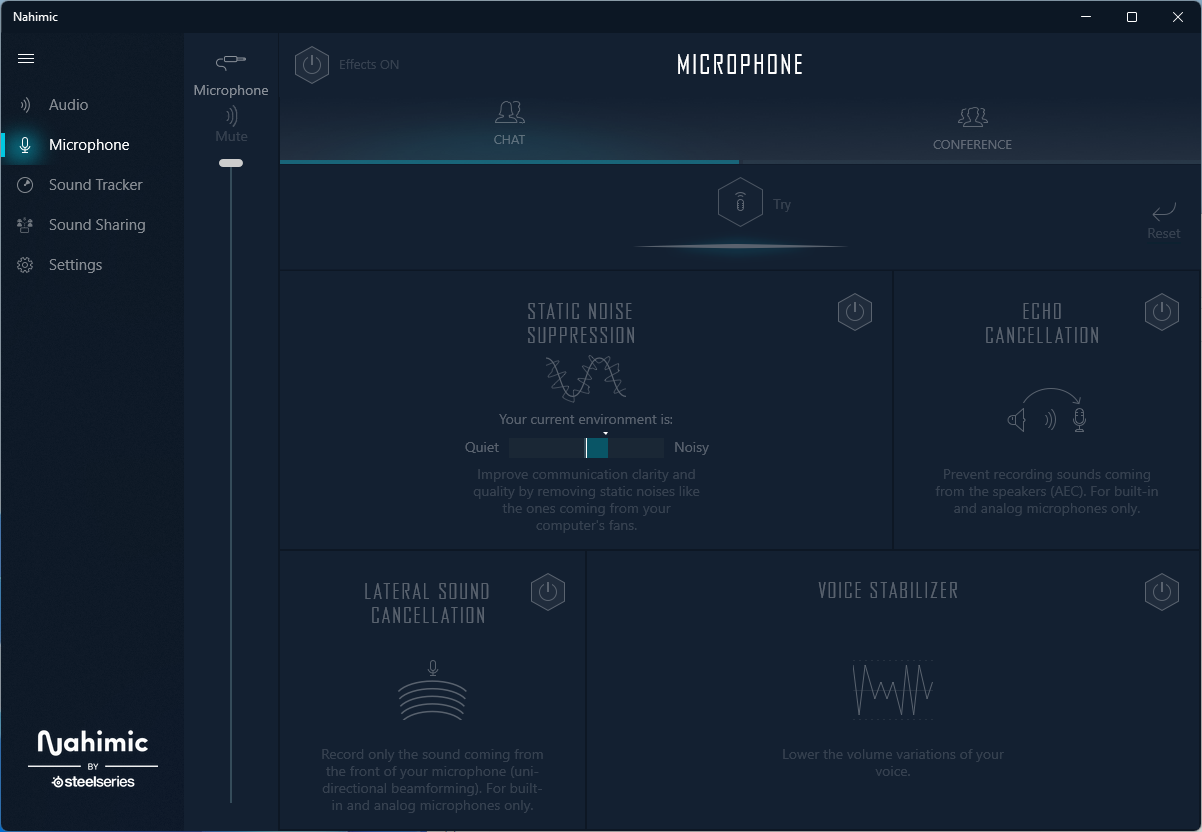

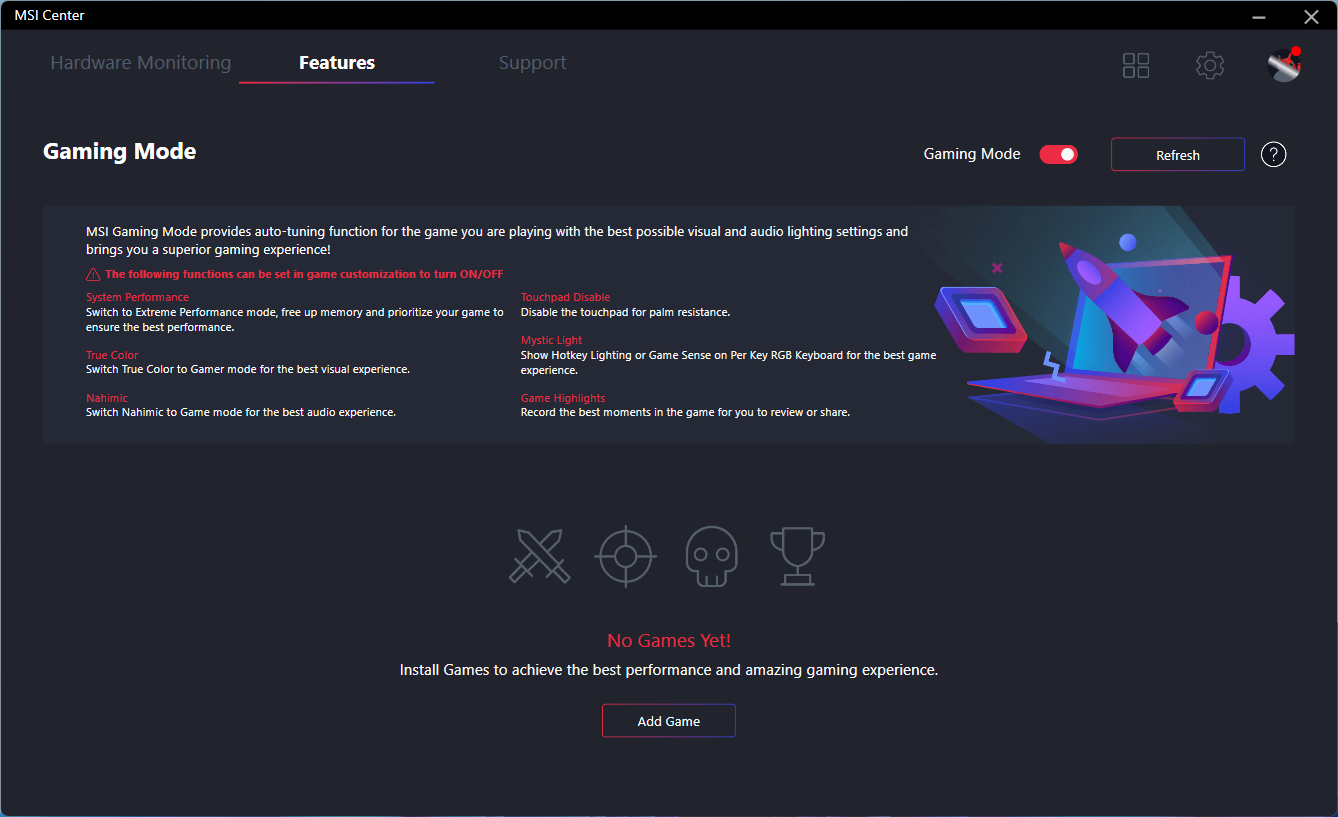

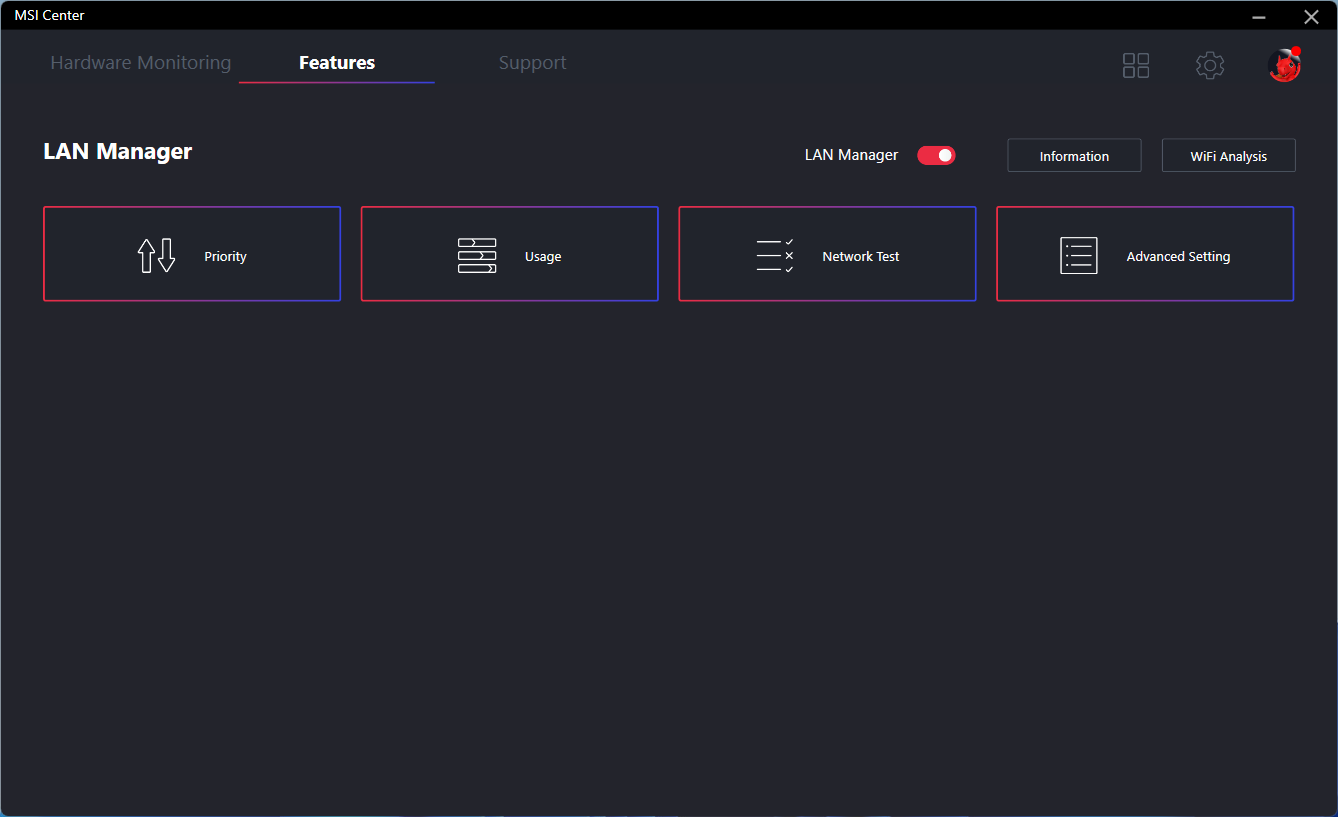

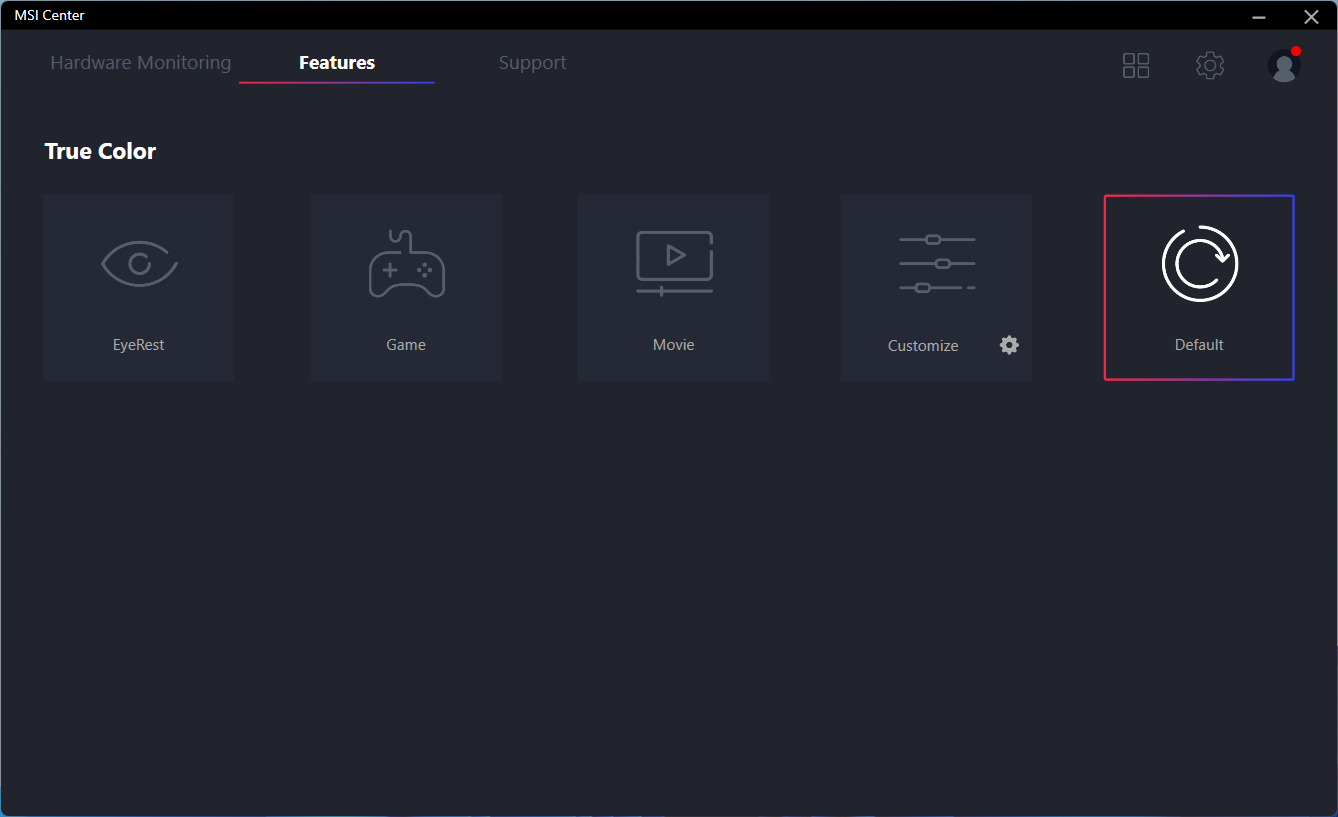

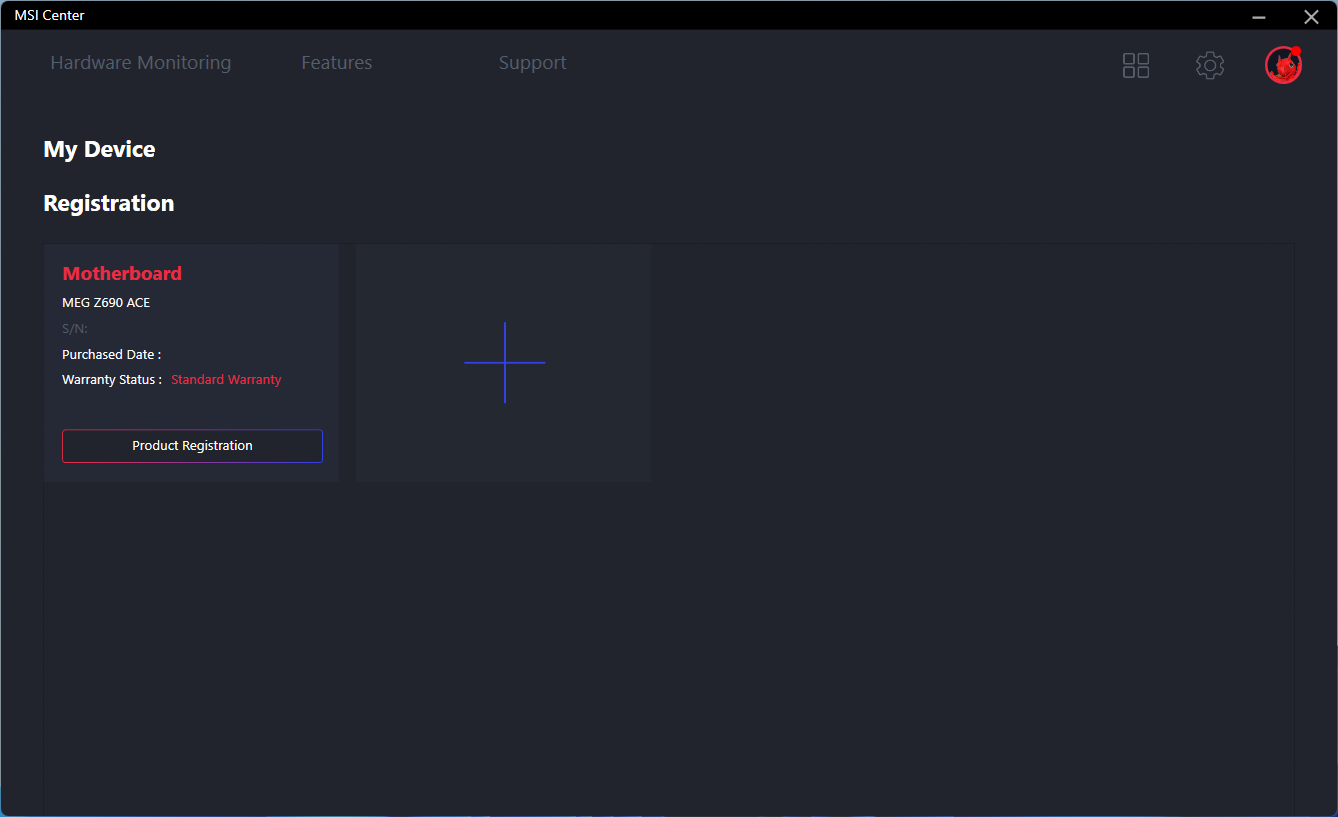

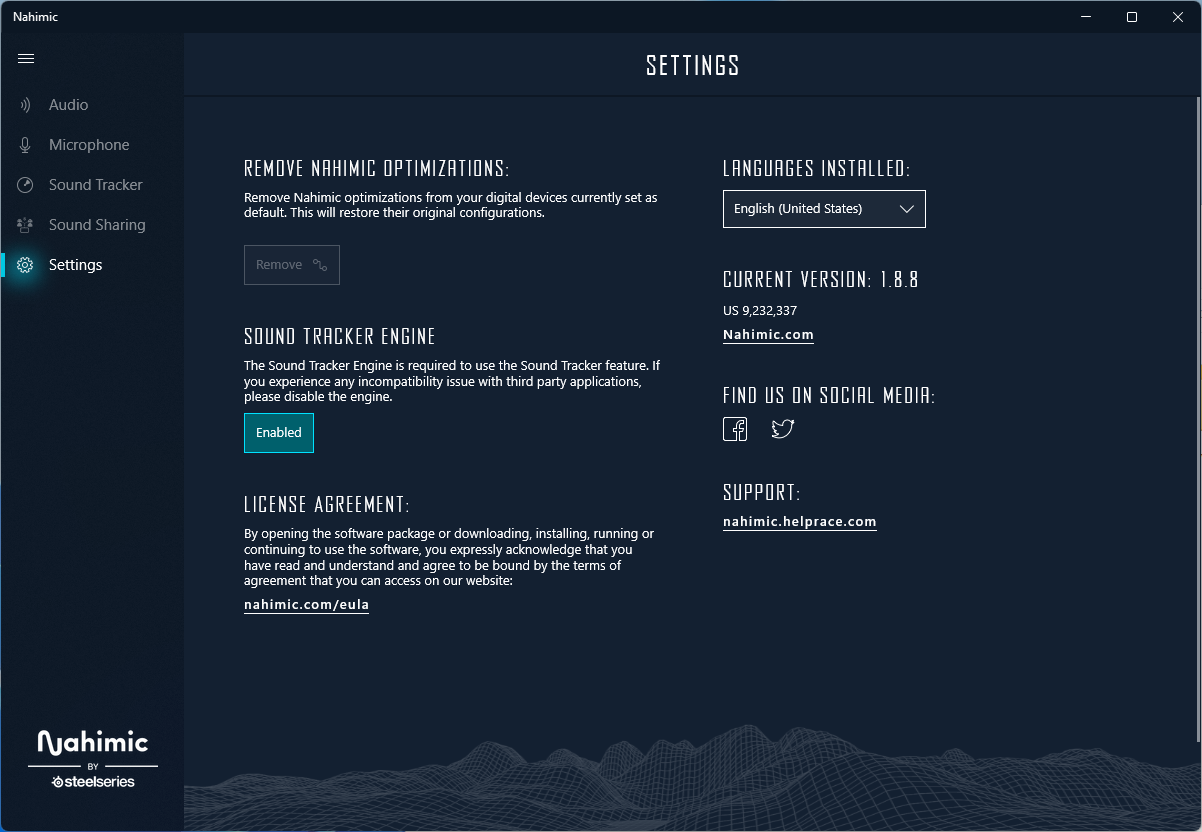

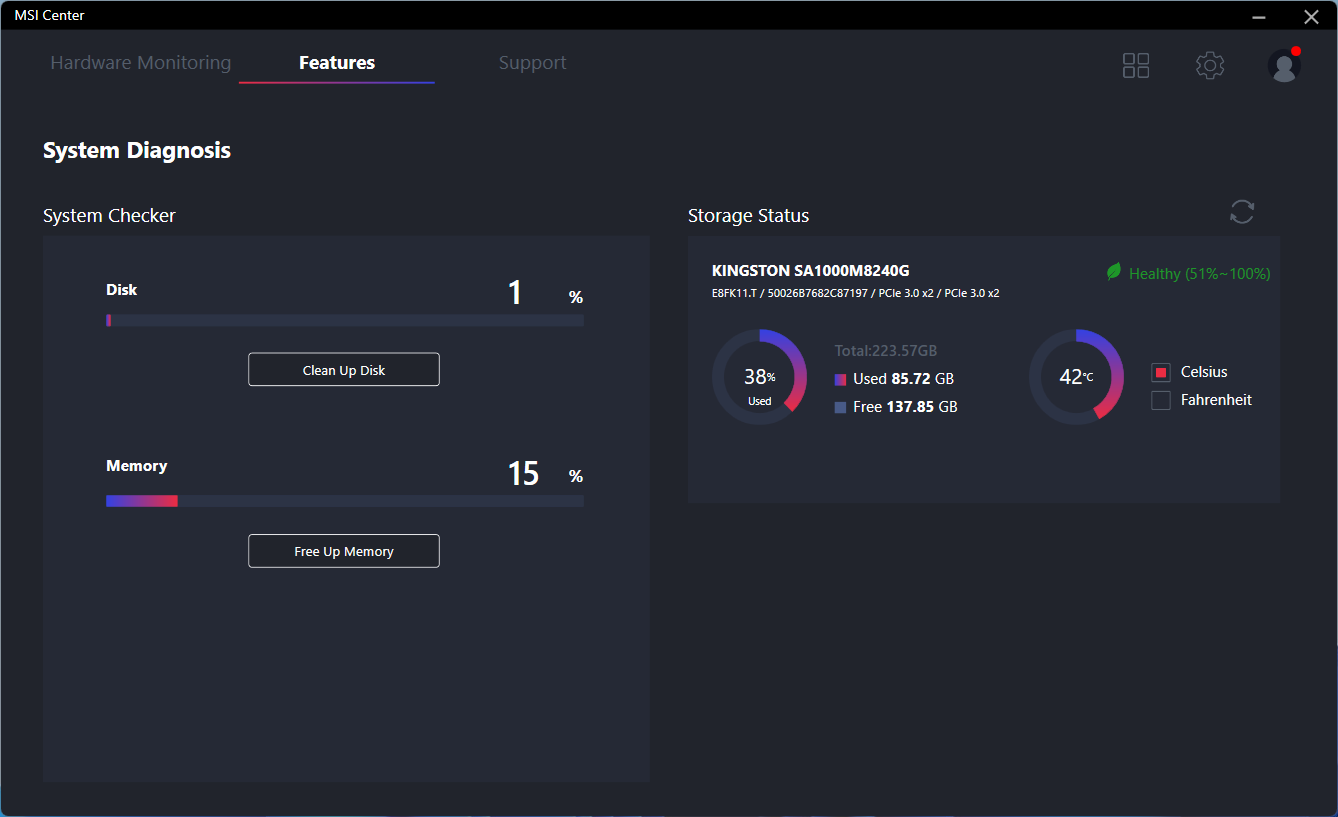

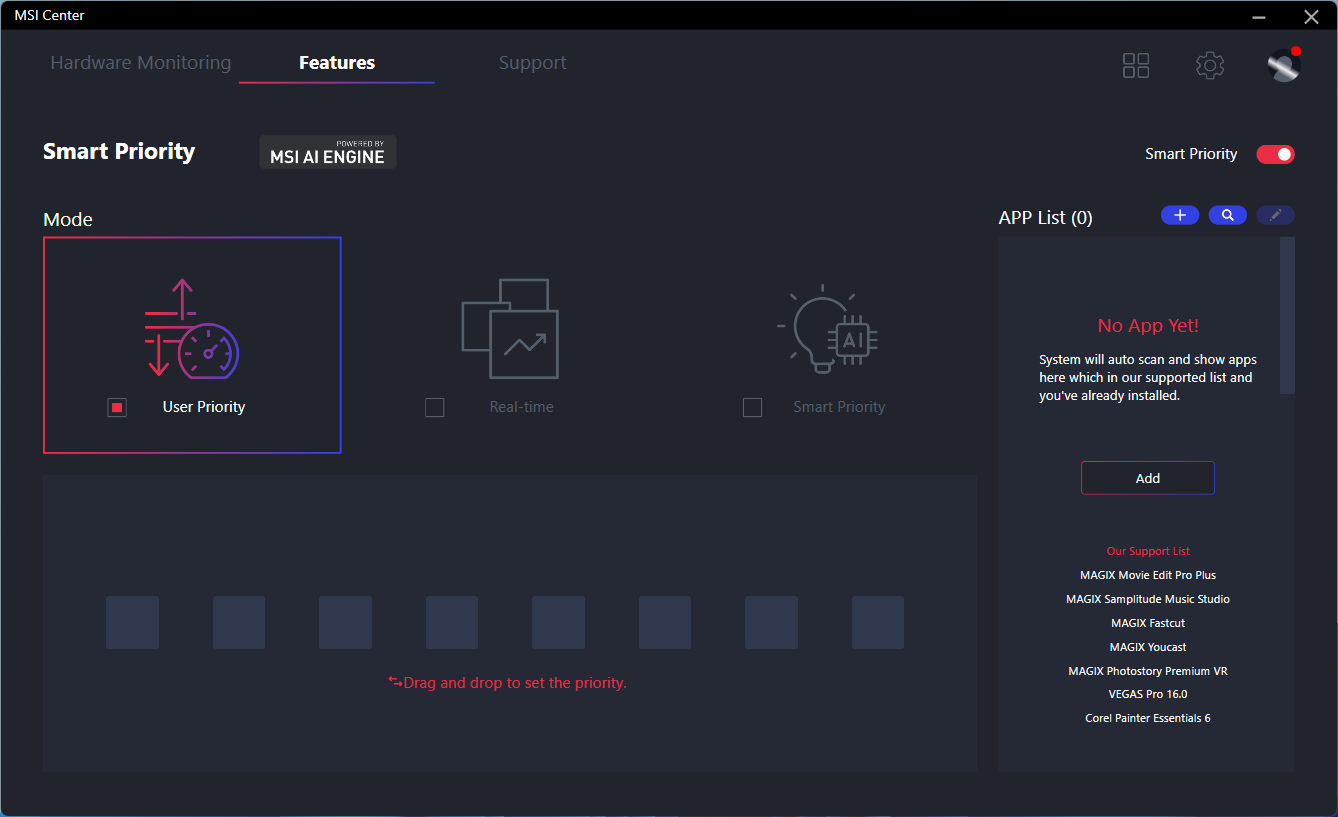

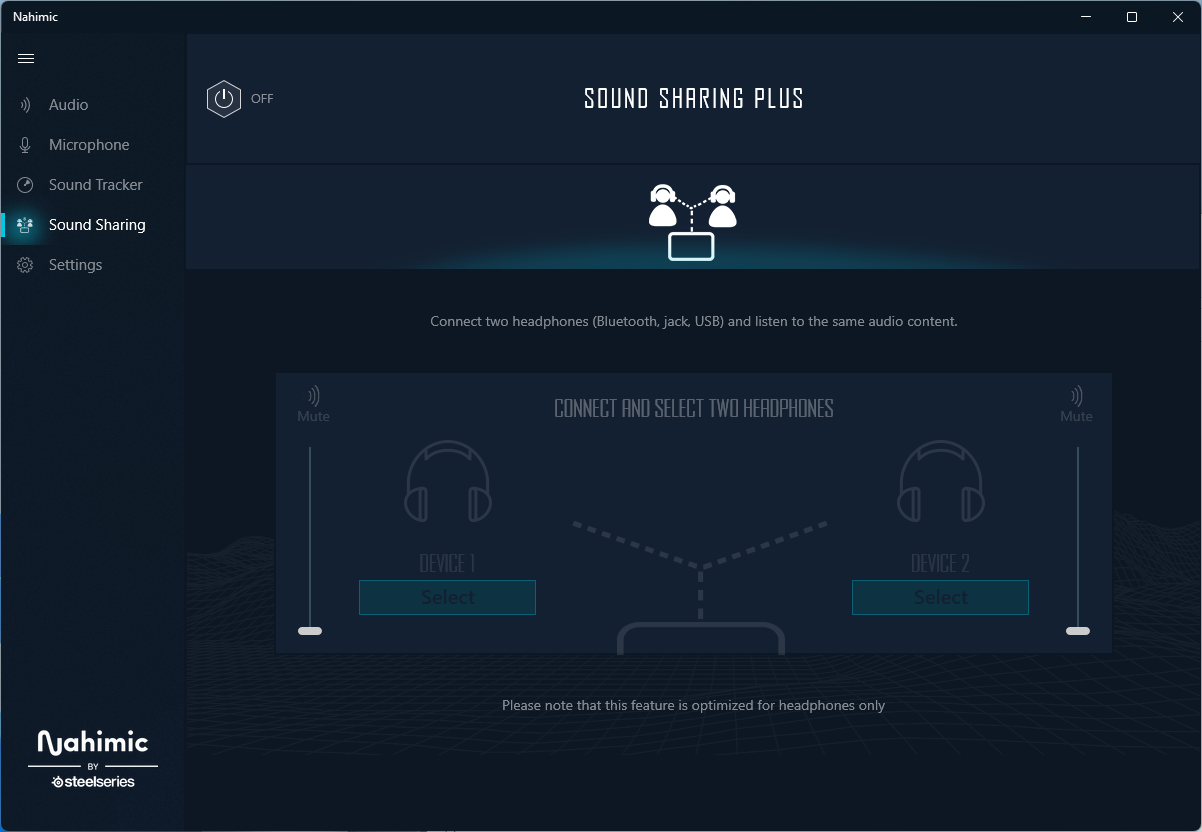

Все фирменные утилиты MSI уже не один раз подробно описывались. Если кратко, то MSI Center — модульное приложение, которое пользователь настраивает под свои задачи. Nahimic3 отвечает за звуковой кодек.
Если необходим исключительно оверклокинг из-под ОС — существуют приложения MSI Dragon Power и MSI Dragon Ball. Первое работает идеально (1.0.0.6), второе не работает корректно с Windows 11.
