Обзор материнской платы MSI MEG X570 Ace. Каперский патент

Возможности UEFI

С целью обновления прошивки я использовал традиционный для MSI инструмент M-Flash.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

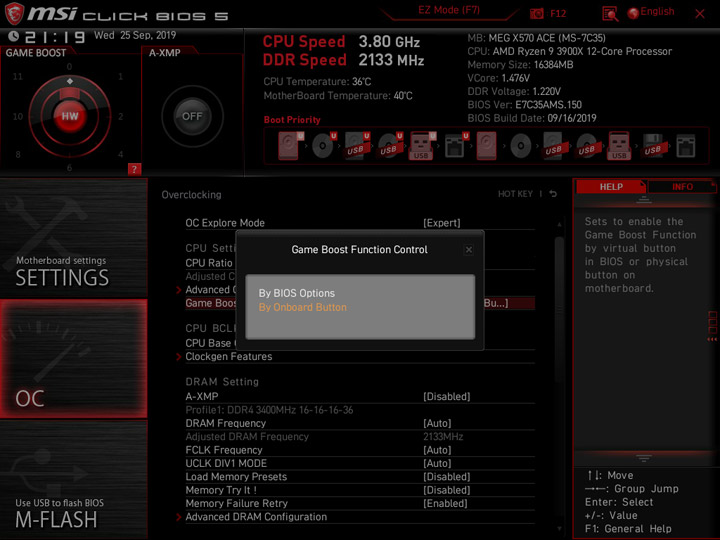

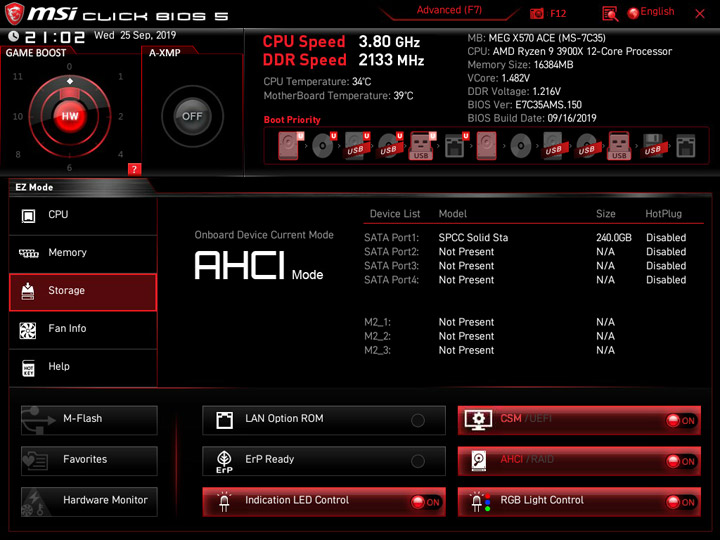

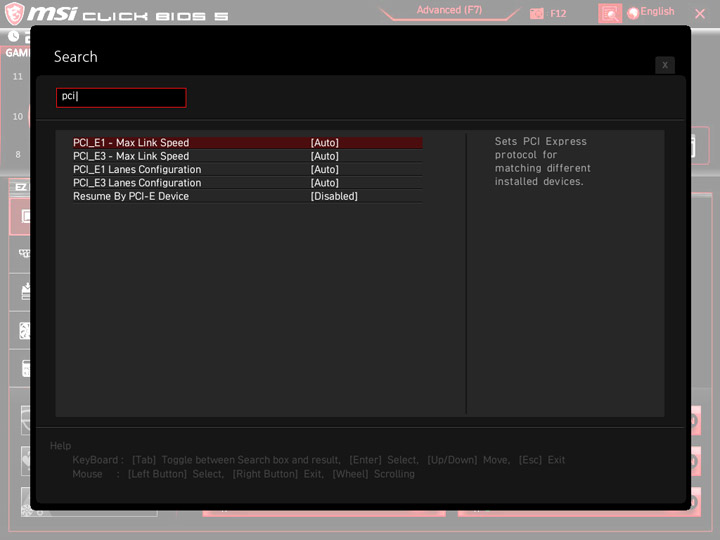

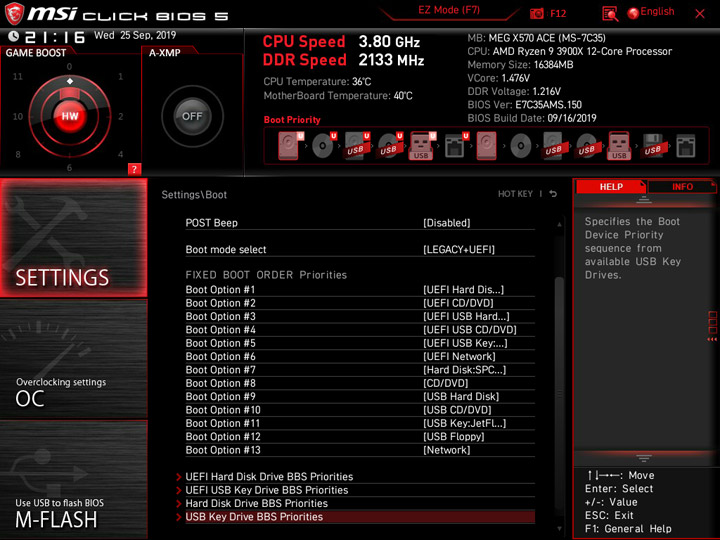

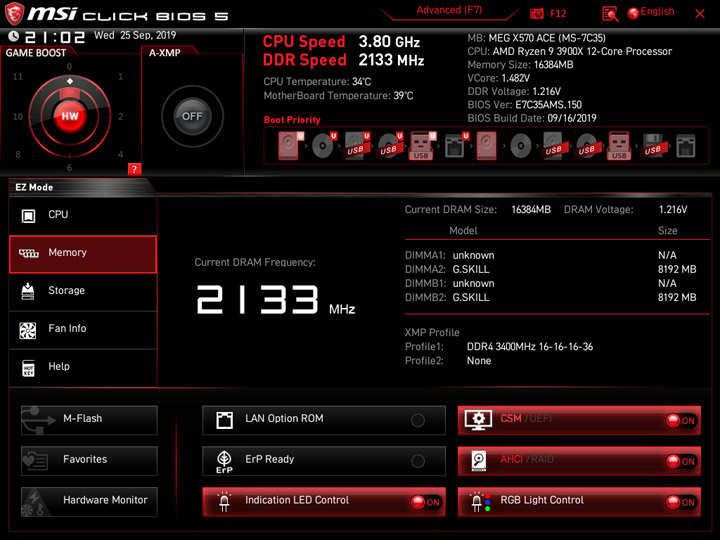

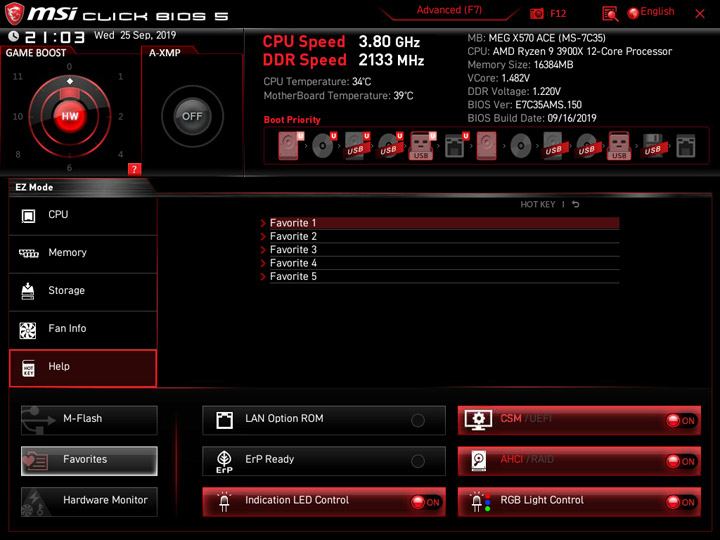

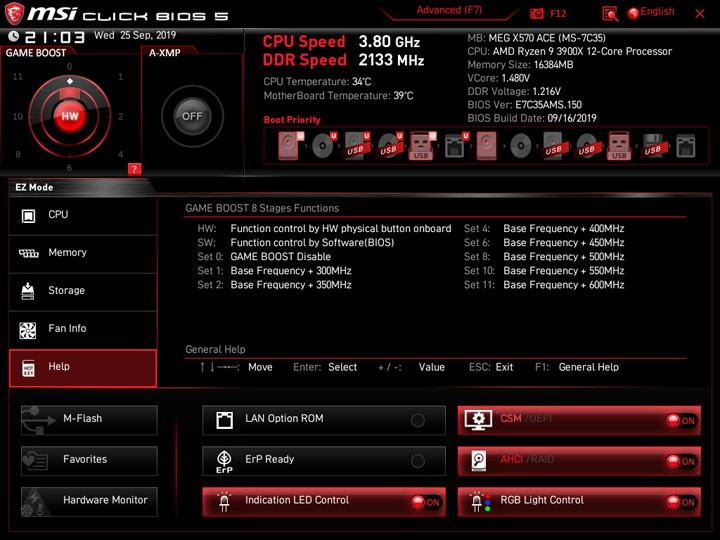

Первоначальную наладку системы предлагается проводить в режиме Ez Mode. Здесь доступна информация о системных компонентах, режимах их работы, на панели с устройствами легко определяется приоритет для загрузочных устройств. В наличии быстрый активатор разгона ЦП (Game Boost) и ОЗУ (A-XMP). Реализован поиск по всем пунктам меню, включая расширенный их режим. Для локализаций предусмотрен выпадающий список, где есть русскоязычный вариант.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

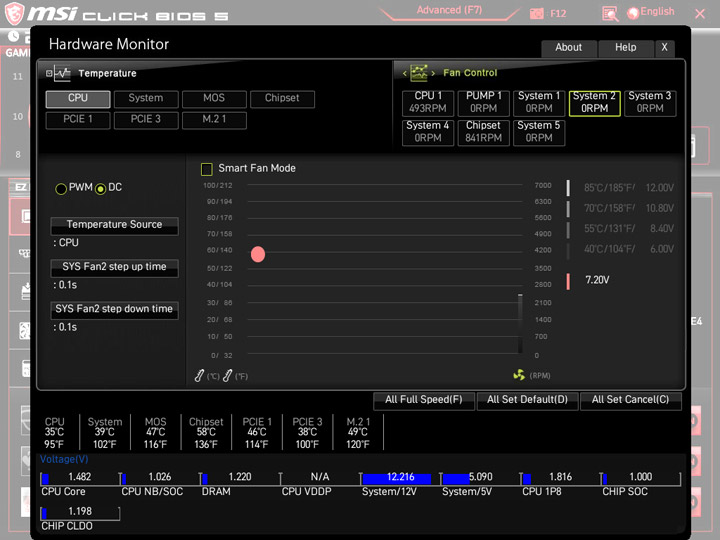

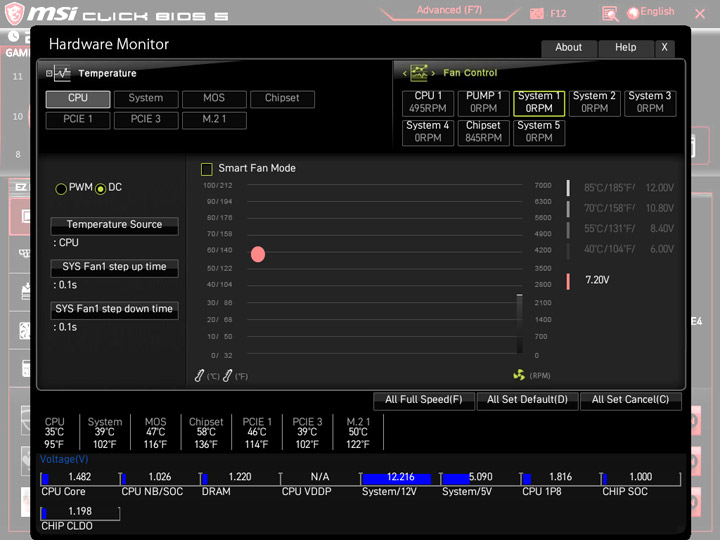

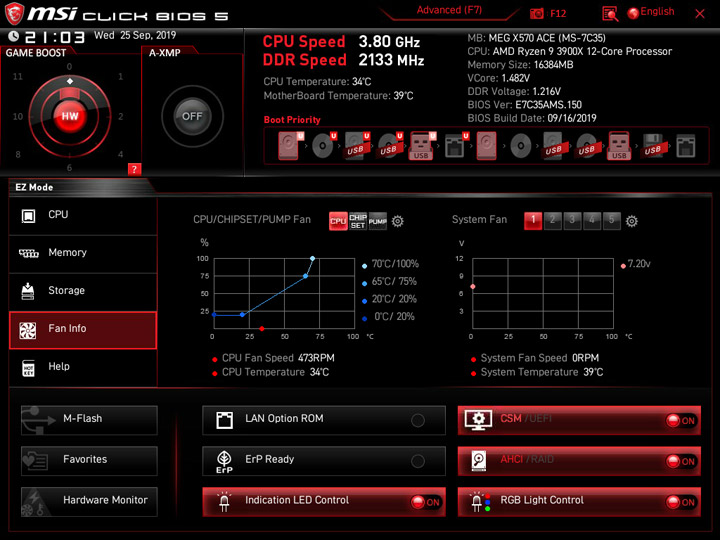

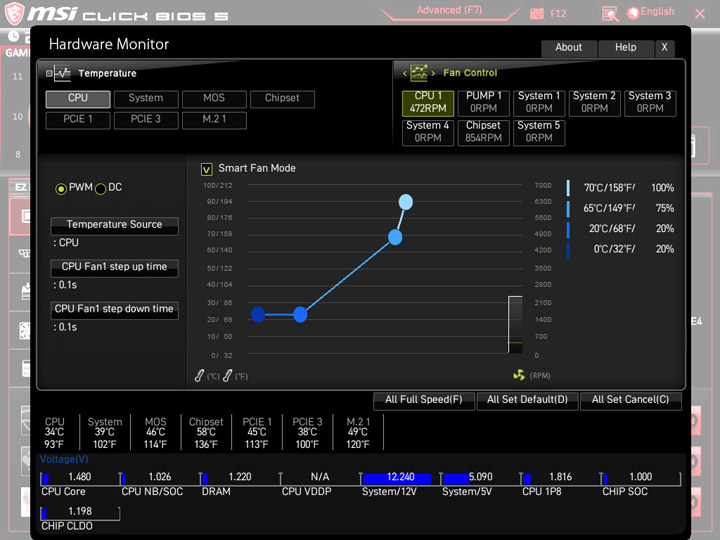

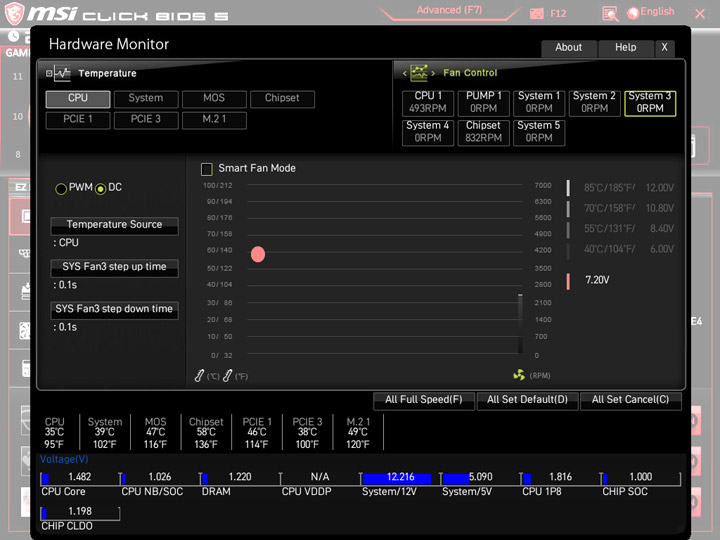

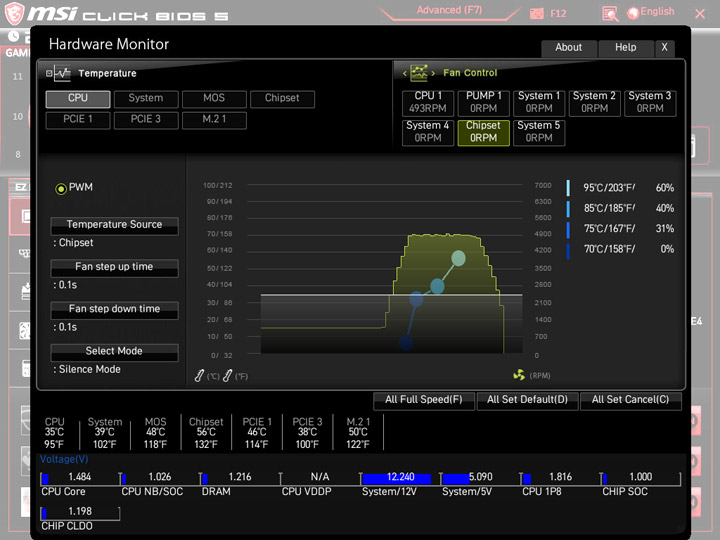

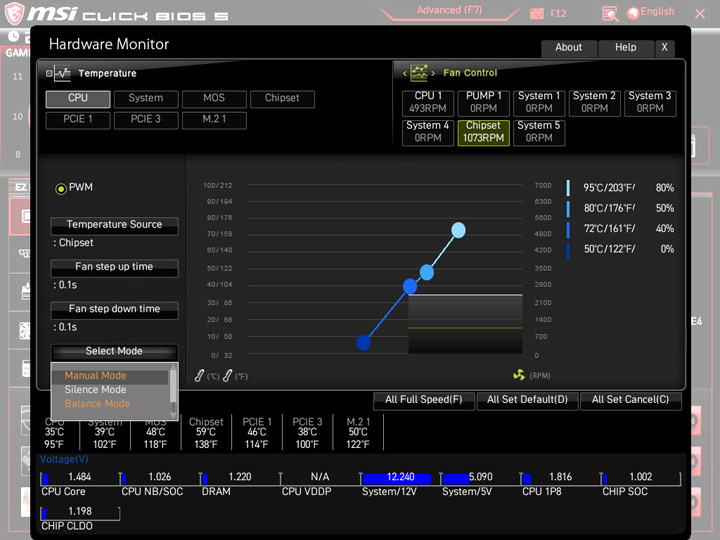

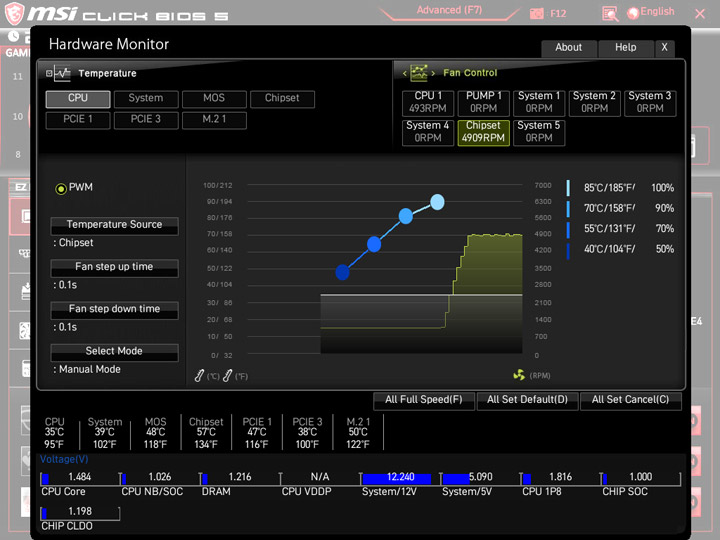

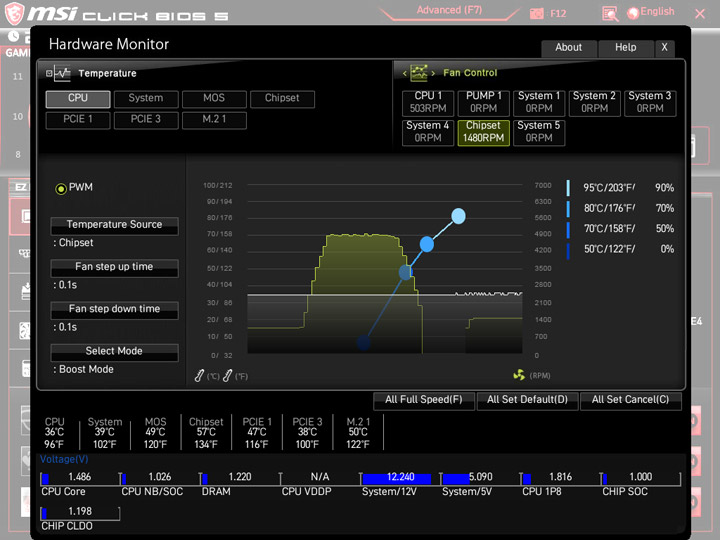

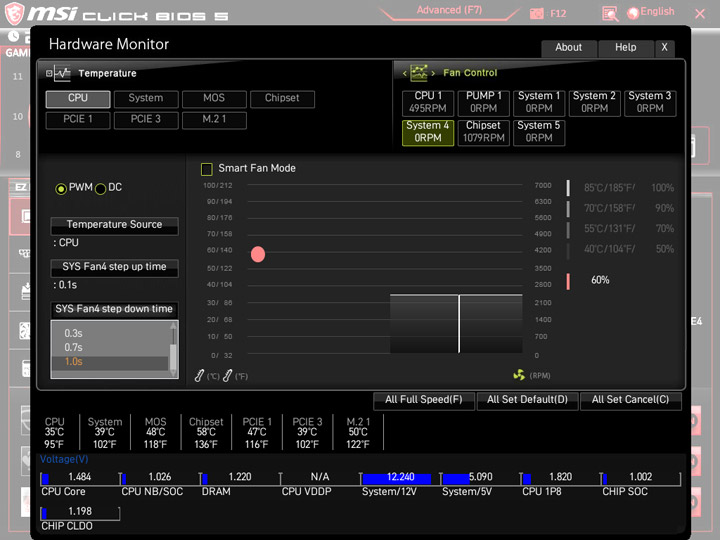

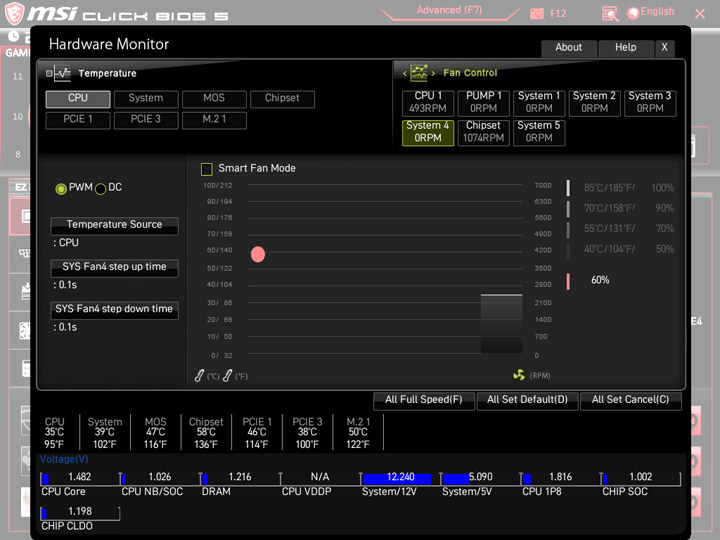

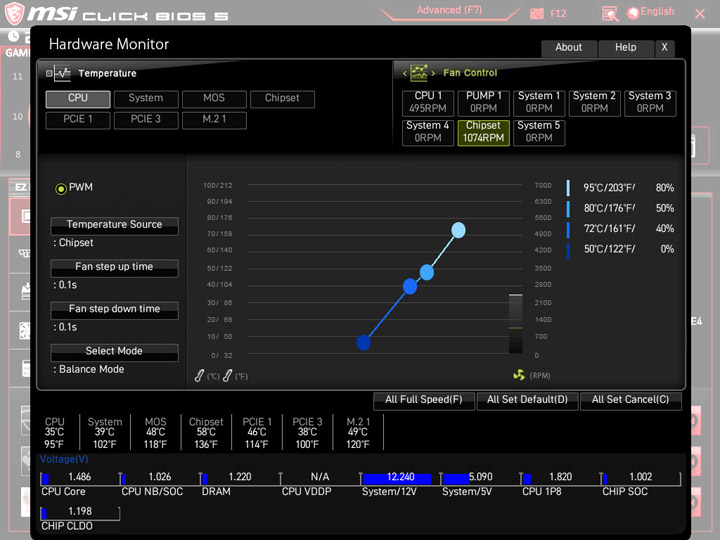

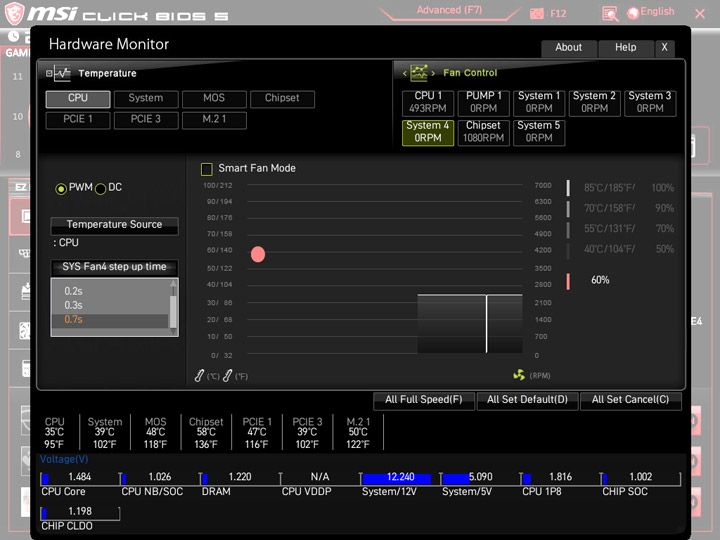

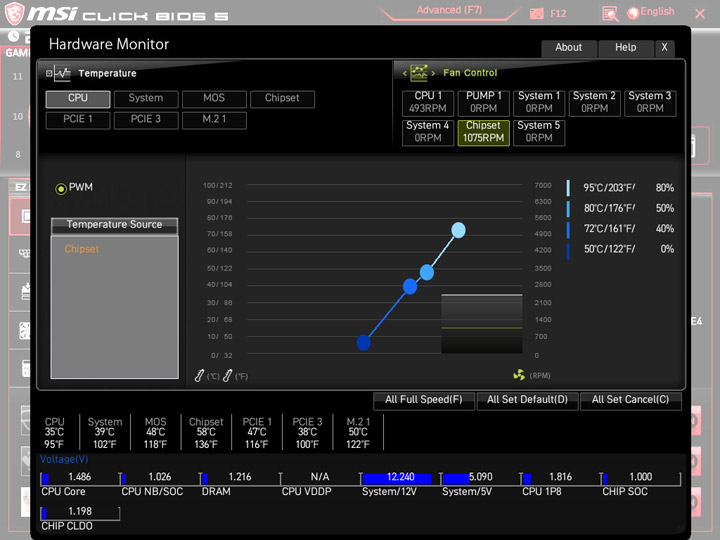

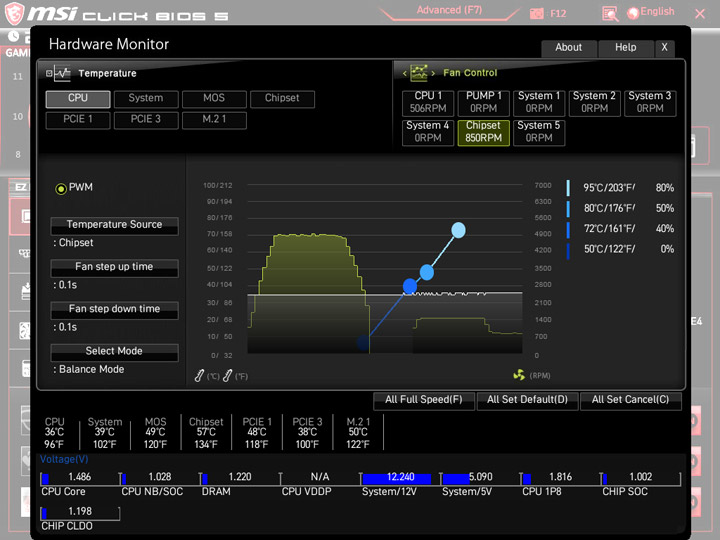

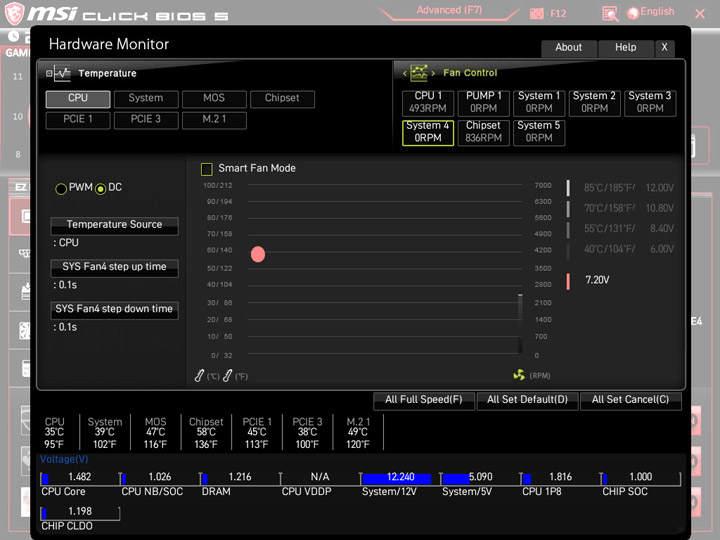

Блок управления охладителями насчитывает восемь раздельных сценариев. Доступны показатели семи разных температурных величин, их можно будет выбрать в качестве опорных для формирования схемы по замедлению вентилятора. Способ понижения частоты вращения переключить можно везде, кроме площадки Chipset. Здесь есть три готовых профиля и четвёртый, где алгоритм работы можно составить самостоятельно. Наибольшей частота вращения будет лишь при острой на то необходимости, ни в одном из готовых алгоритмов нет отметки «100%», которая раскрутит крыльчатку до 5800 об/мин. Для Silence Mode характерен пуск позже, чем с 70 °С, тогда как изначально, для Balance Mode, 72 градуса характеризуются режимом «40%». Нижняя строка в окне Hardware Monitor отображает ряд действующих напряжений.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

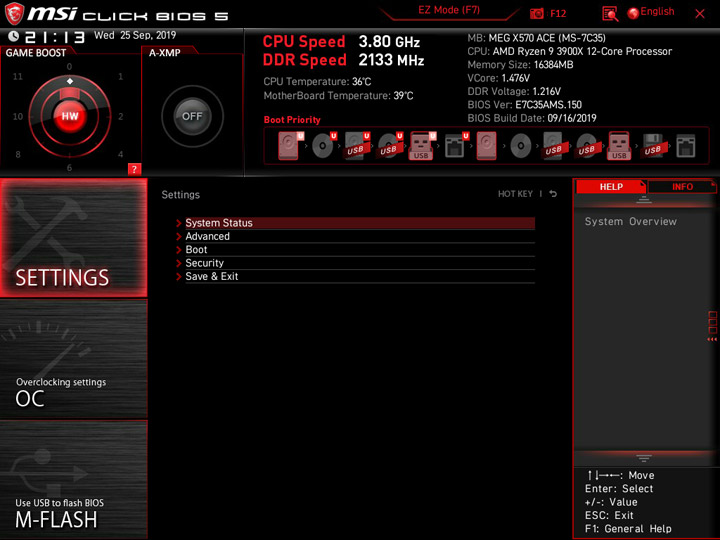

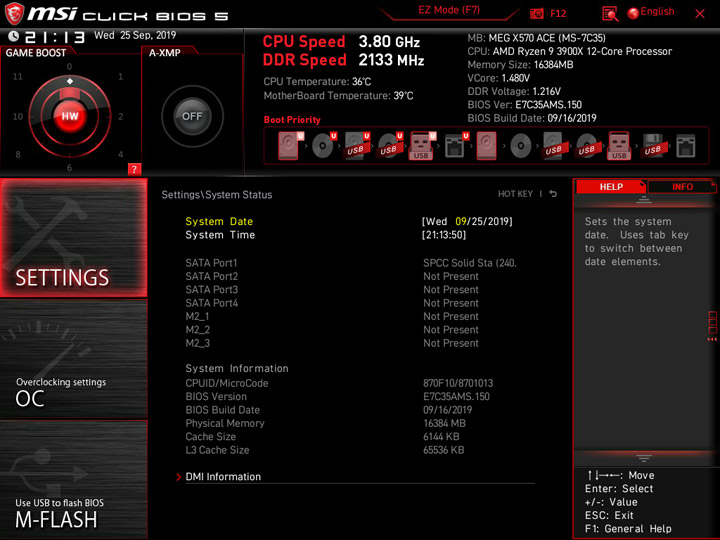

Переход к новым, более ёмким микросхемам никак не сказался на внешнем виде основного меню, оно такое же, как и в прошлых поколениях продуктов.

MSI MEG X570 Ace

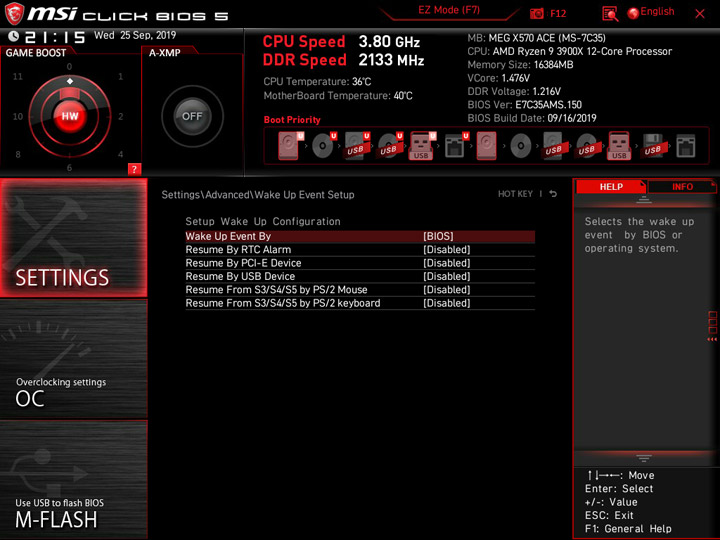

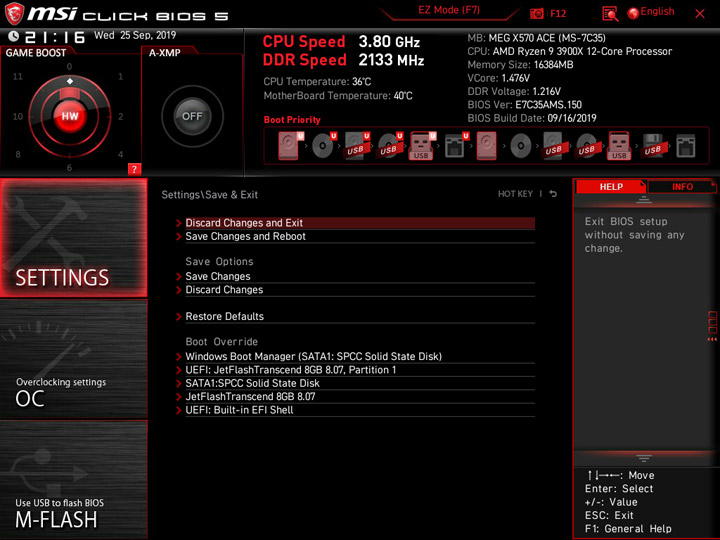

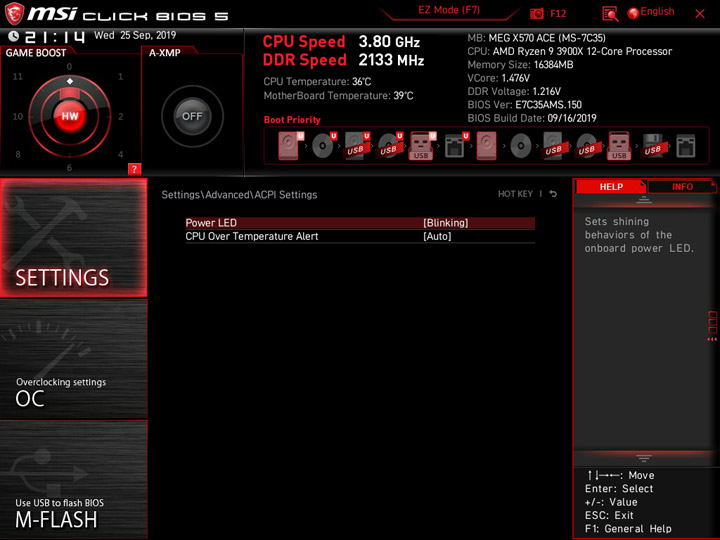

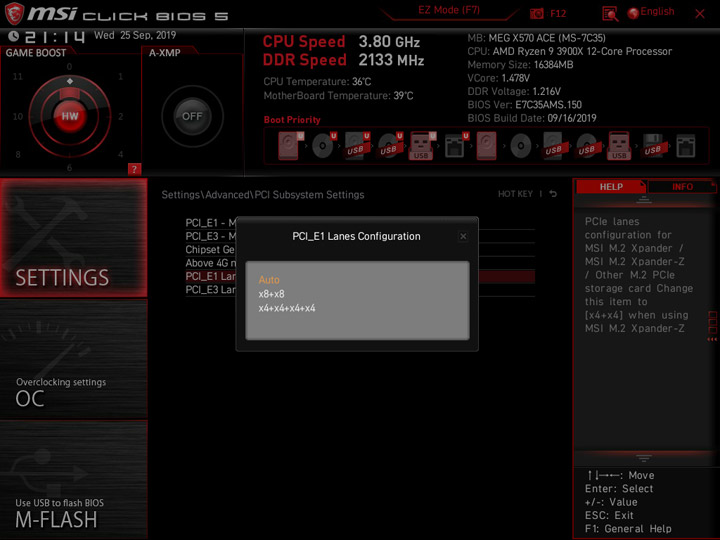

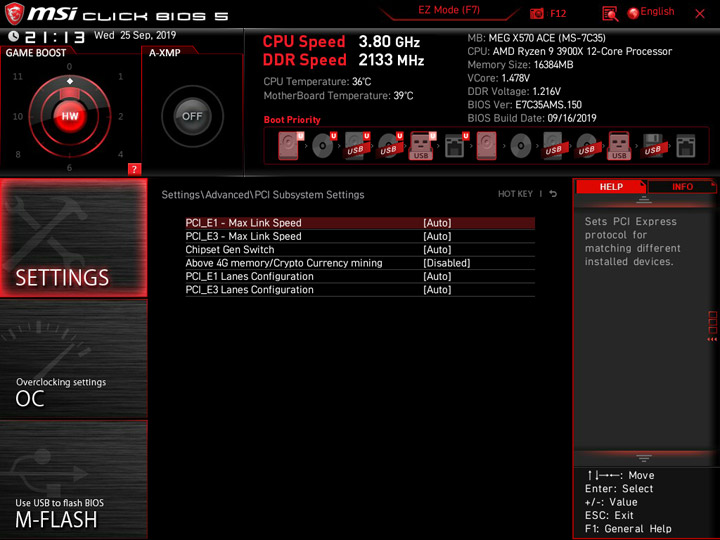

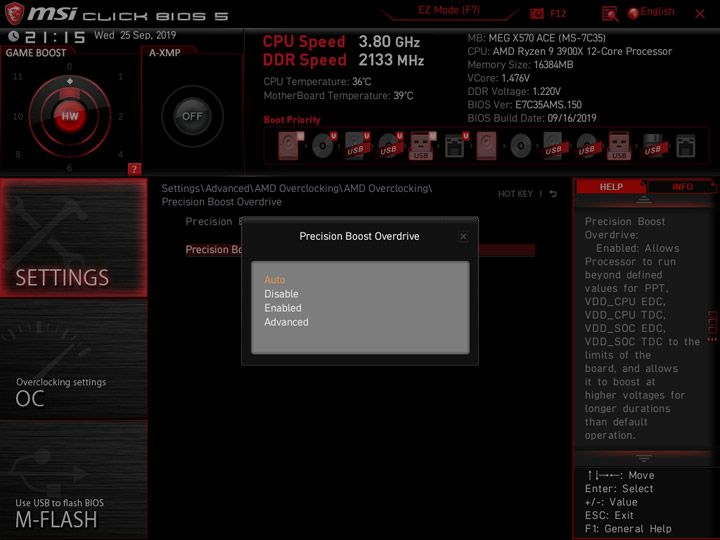

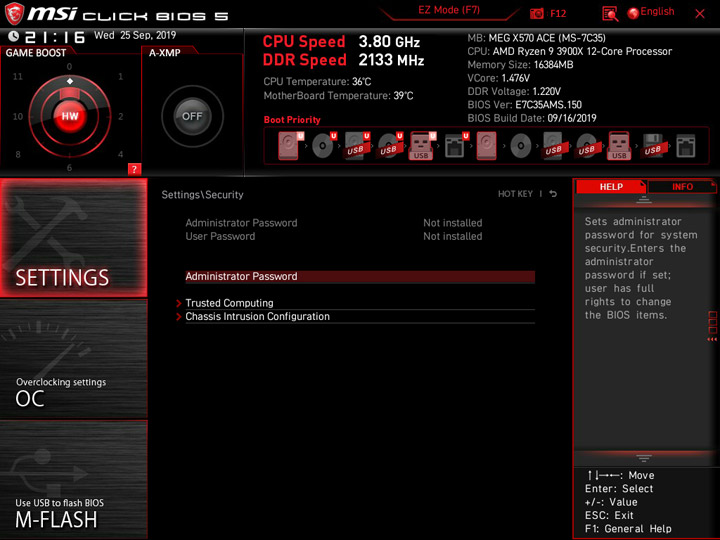

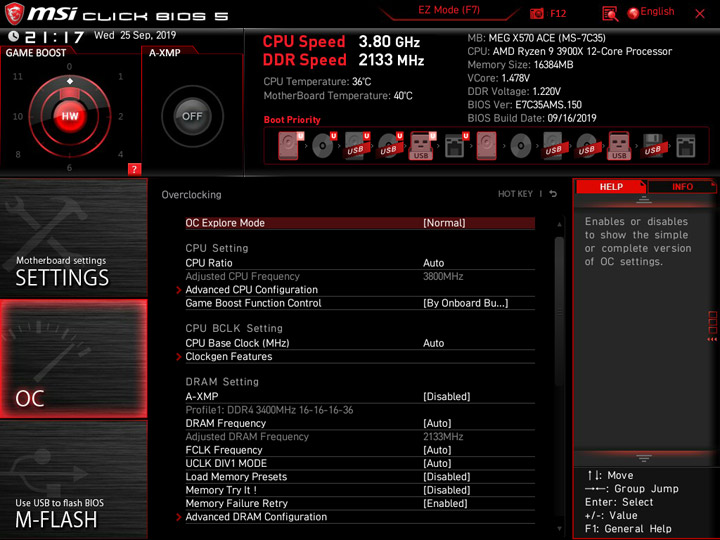

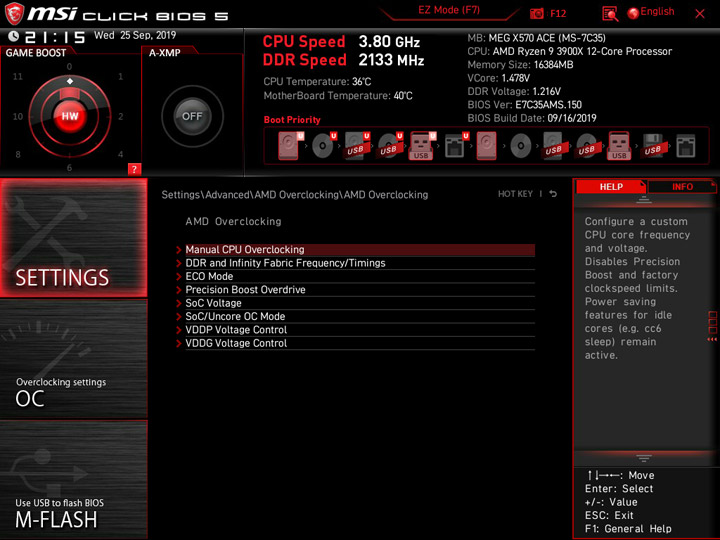

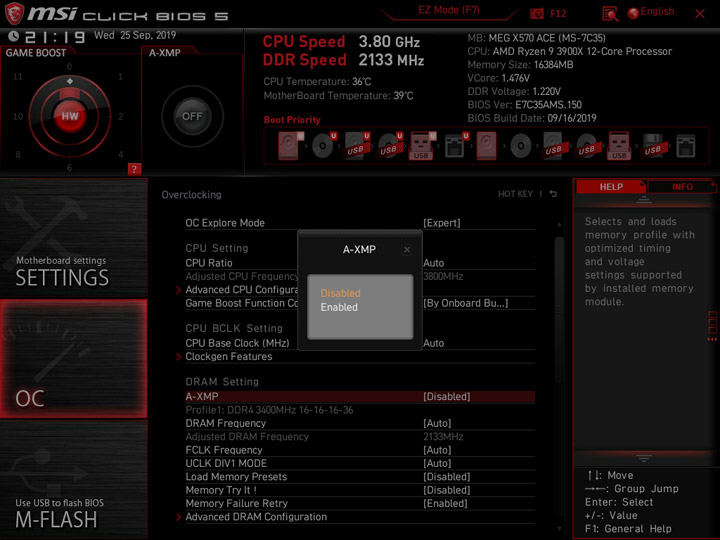

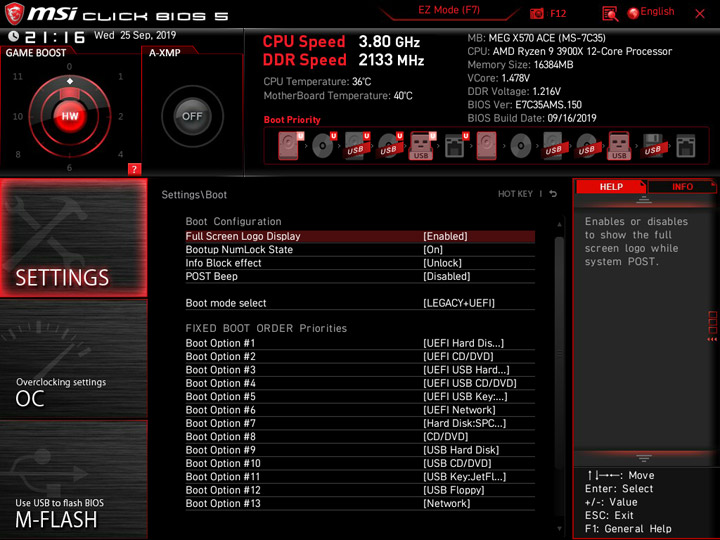

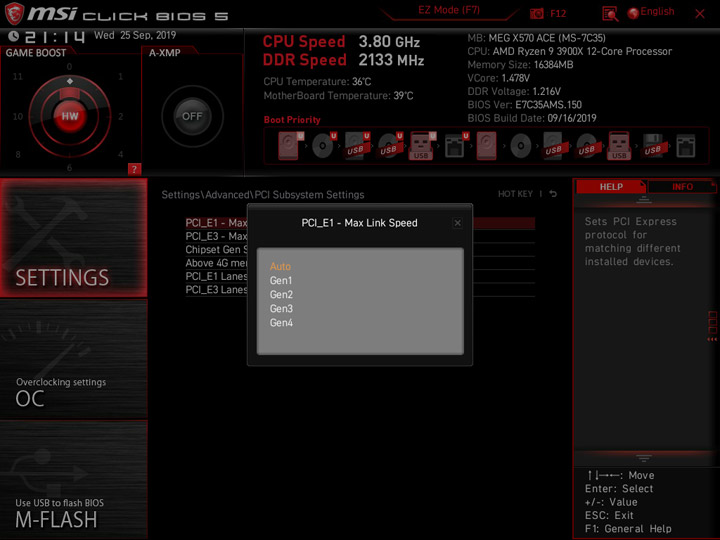

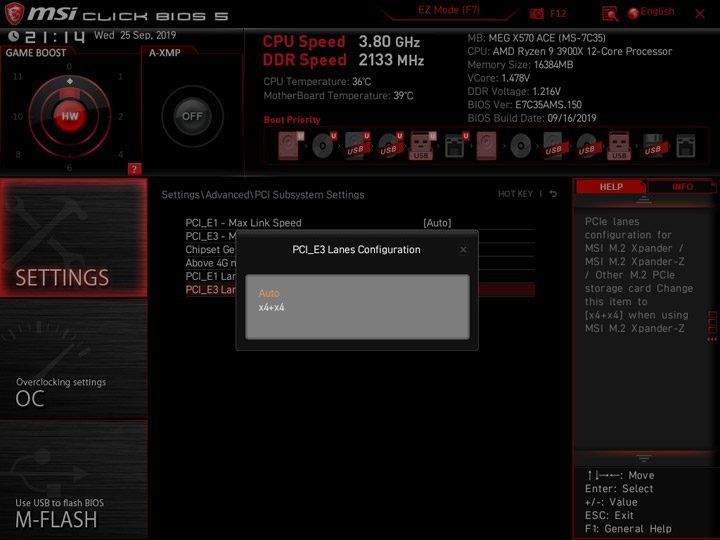

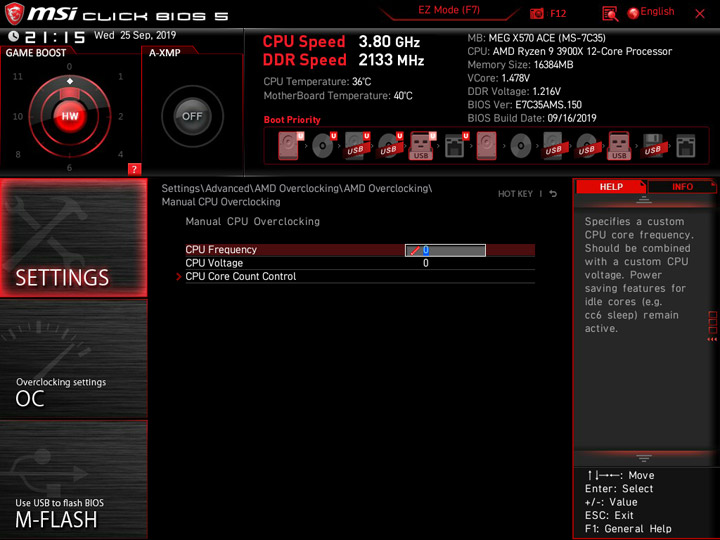

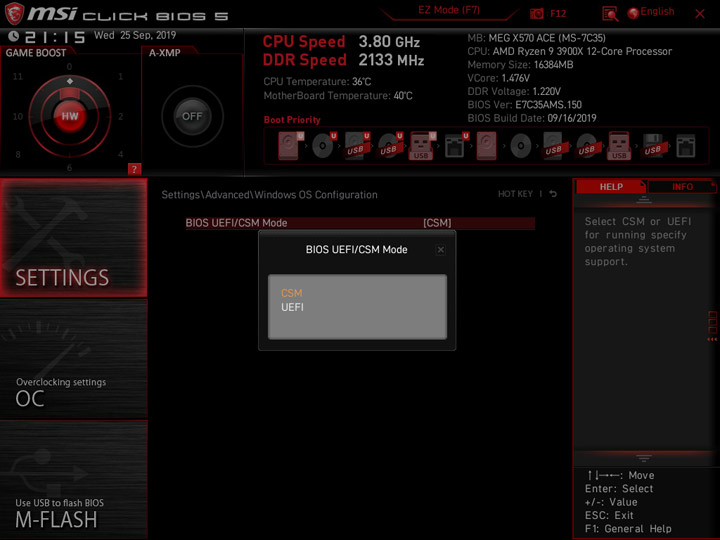

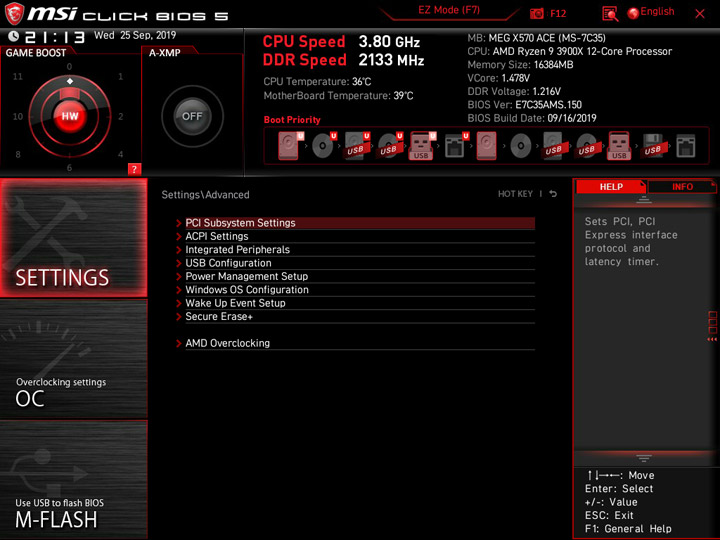

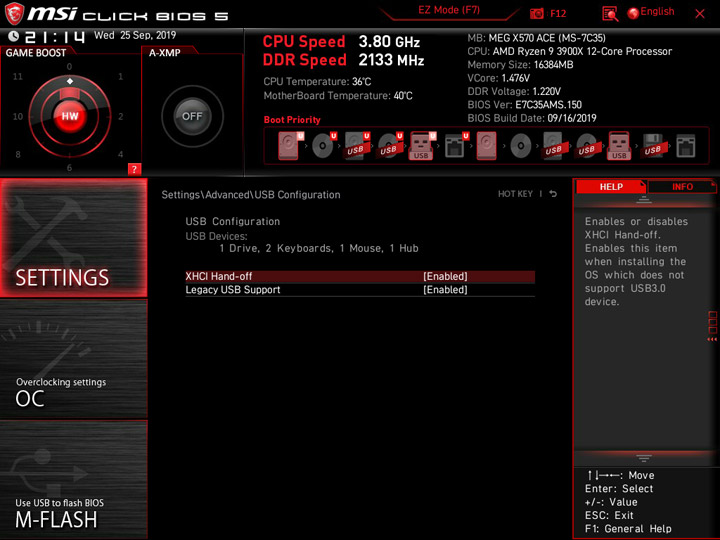

Блок Settings ответственен за всевозможную периферию, но и здесь имеется раздел AMD Overclocking, отчасти перекликающийся с пунктами, помещёнными в следующую рубрику — OC.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

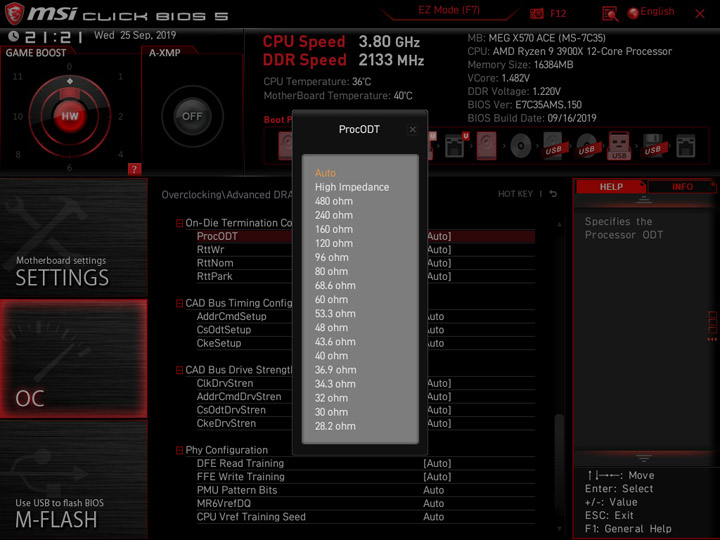

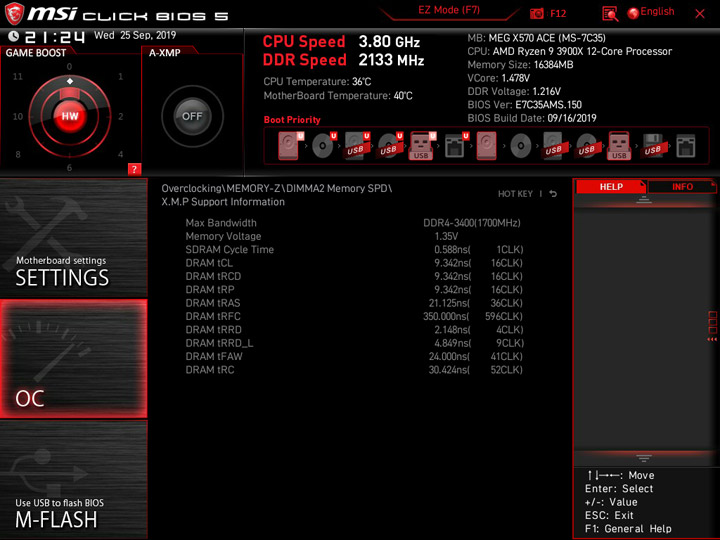

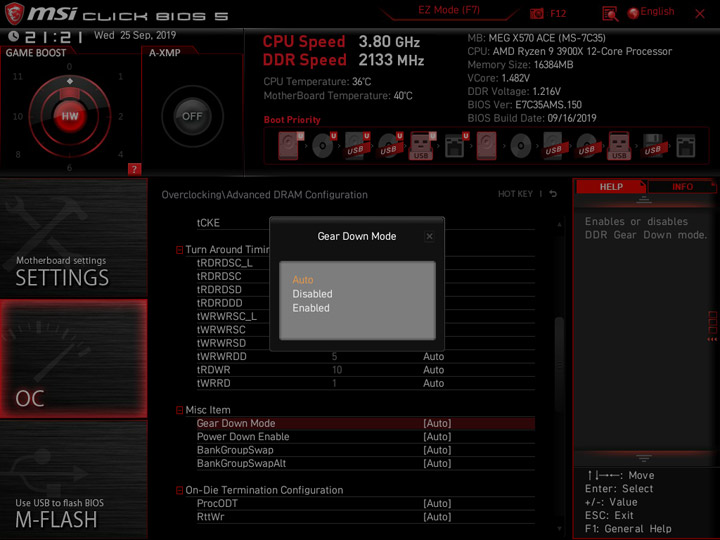

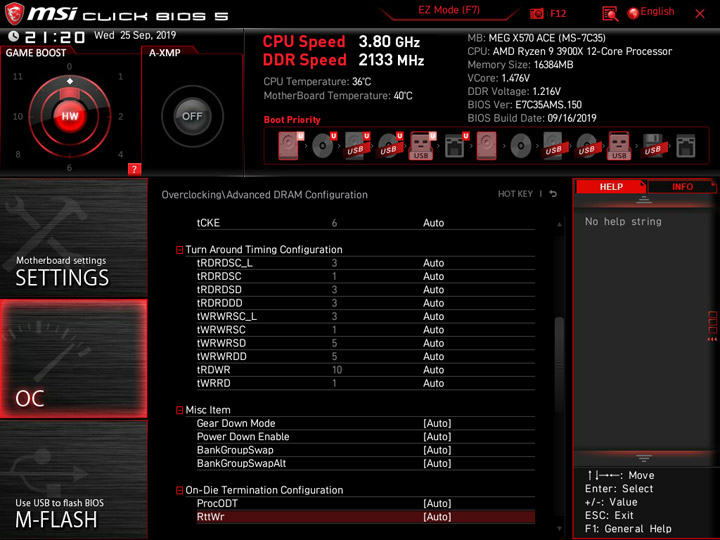

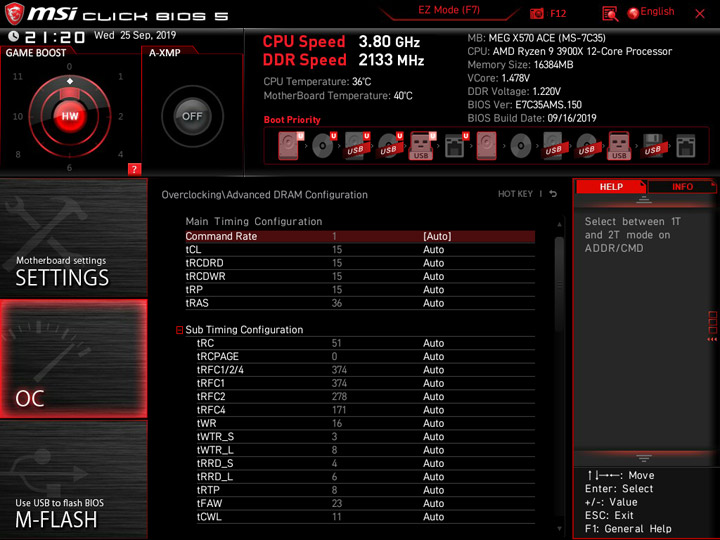

Экспертный режим работы раскрывает все второстепенные задержки для памяти и добавляет возможность отключить Memory Changed Detect.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

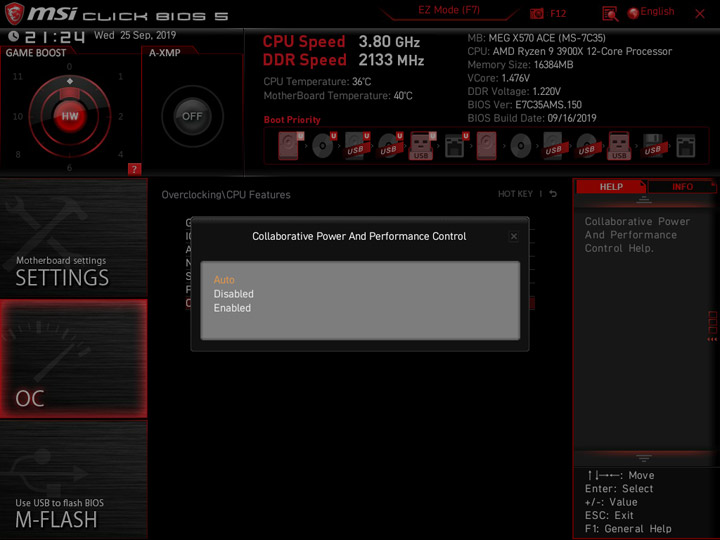

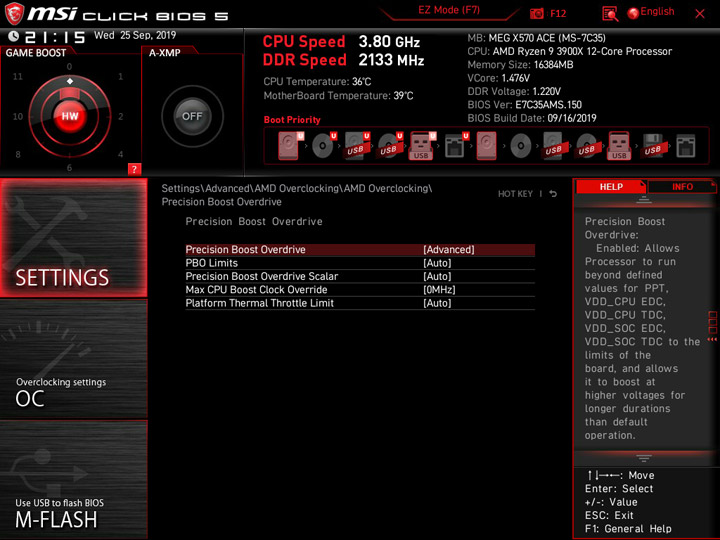

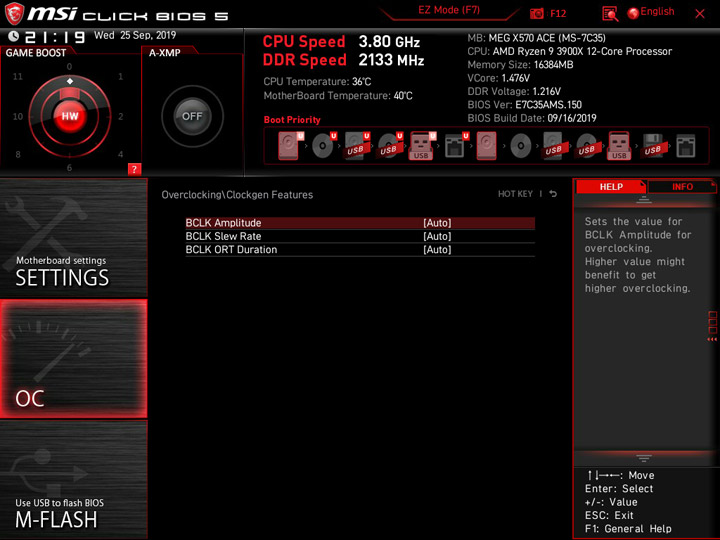

Для управления PBO и другой тонкой отстройки работы ЦП заготовлен подраздел Advanced CPU Configuration.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

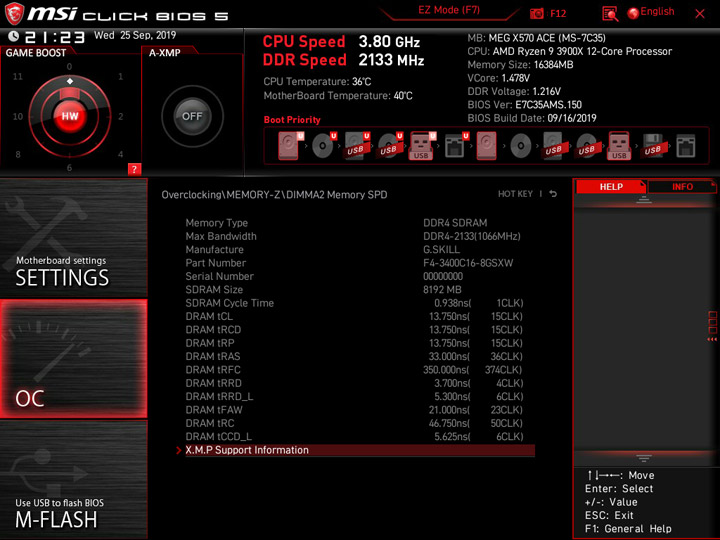

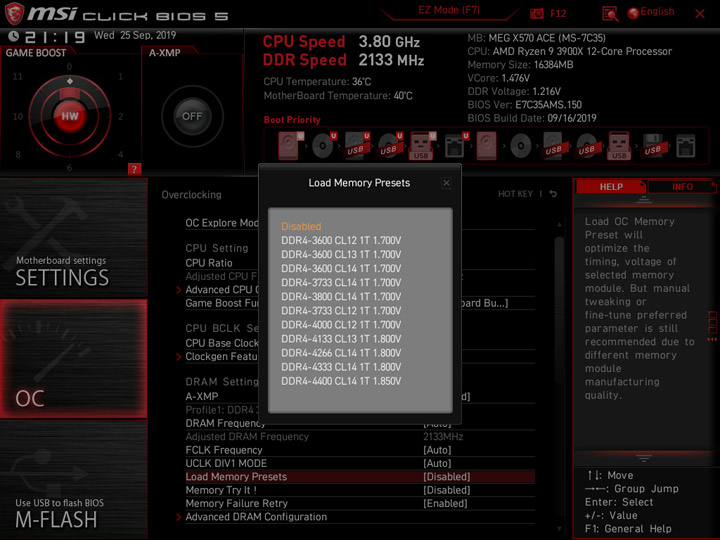

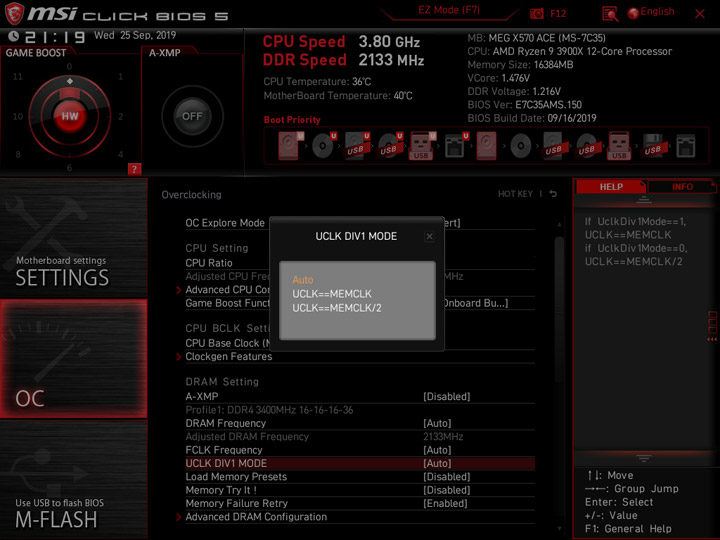

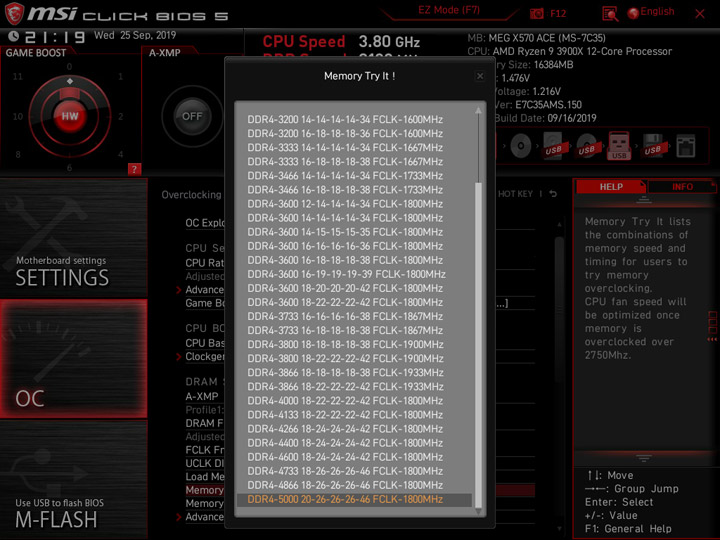

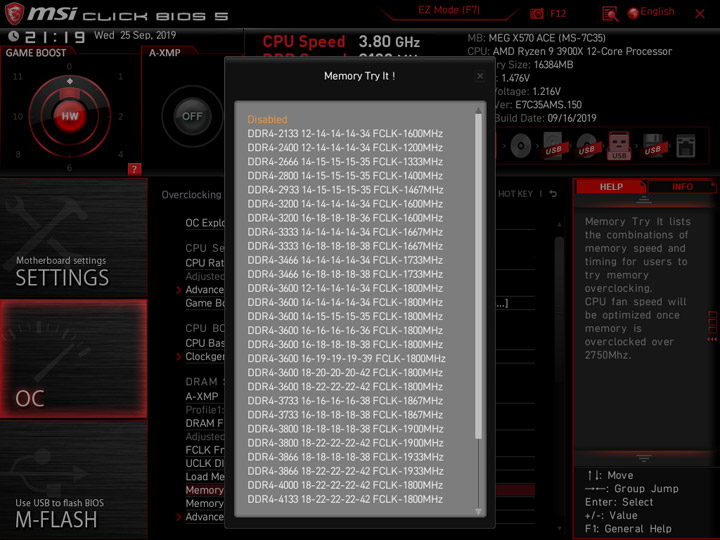

В наличии набор готовых профилей для работы памяти в экстремальных режимах (напряжение станет равным 1,7 В или больше), а также более приближённых к регулярному использованию. Для самостоятельных опытов есть обилие настроек.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

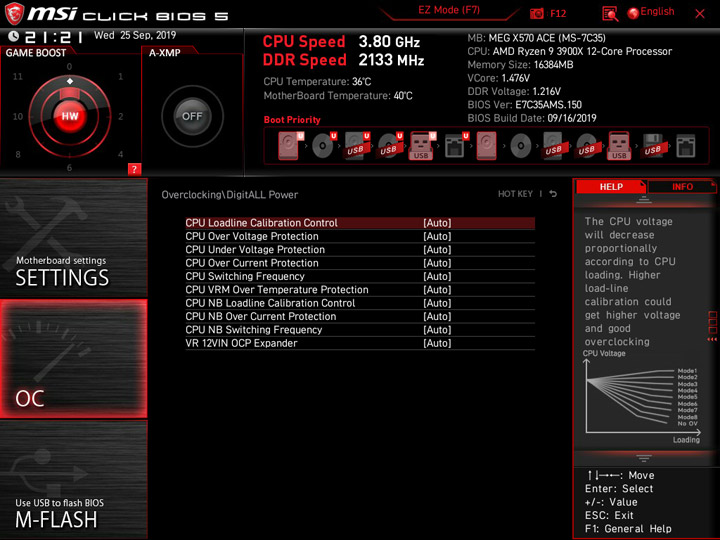

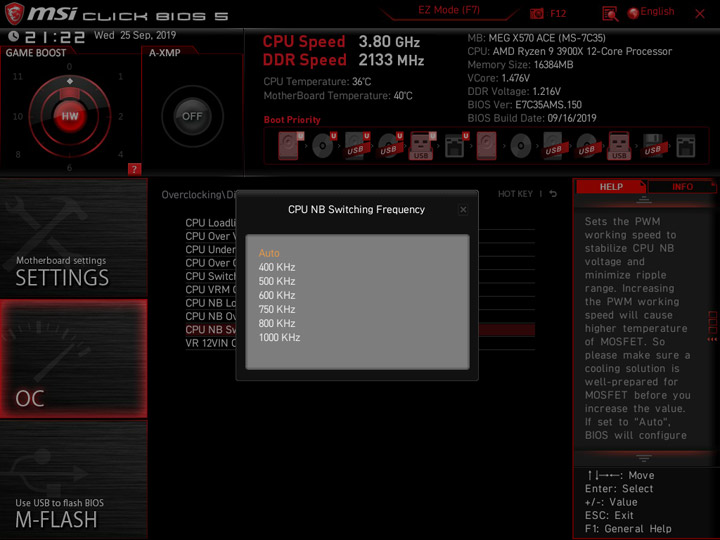

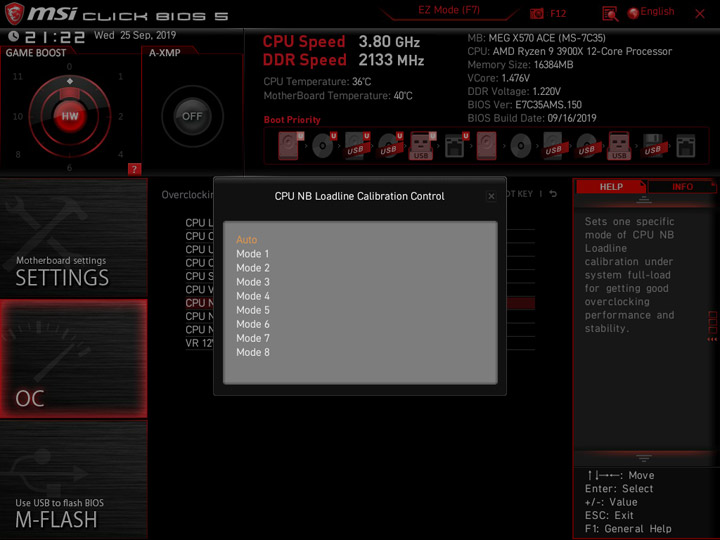

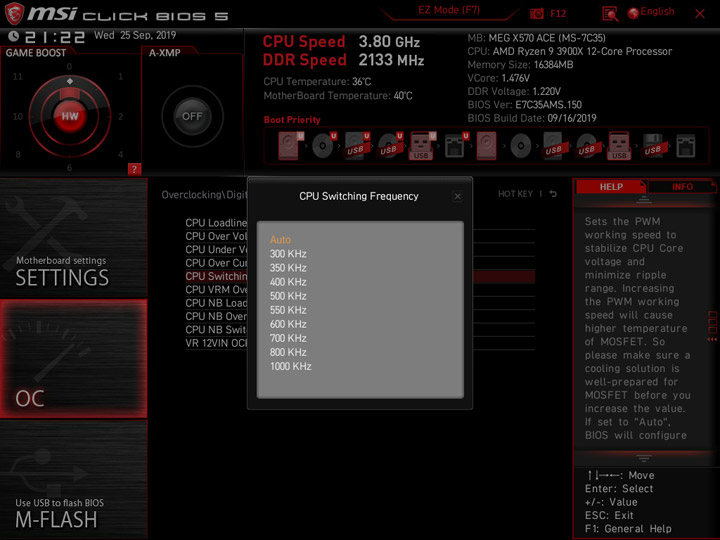

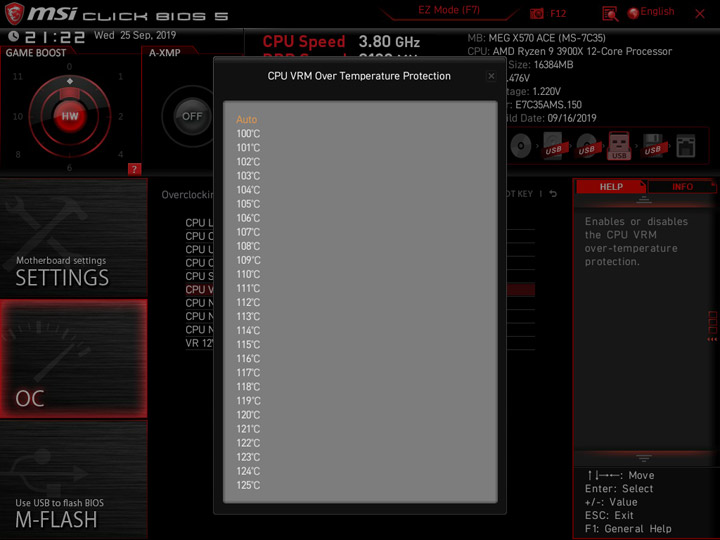

Узел VRM имеет немало переменных для формирования необходимого напряжения CPU и SOC.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

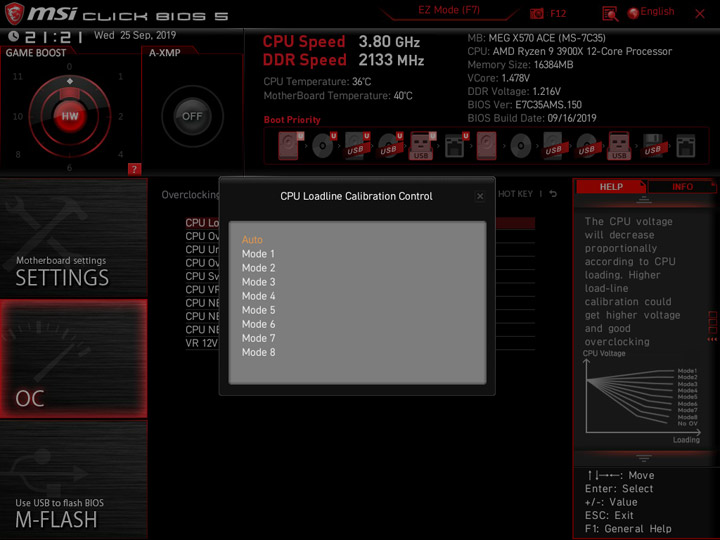

Указание уровня напряжения ЦП доступно тремя способами, для SOС Voltage предусмотрено два варианта.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

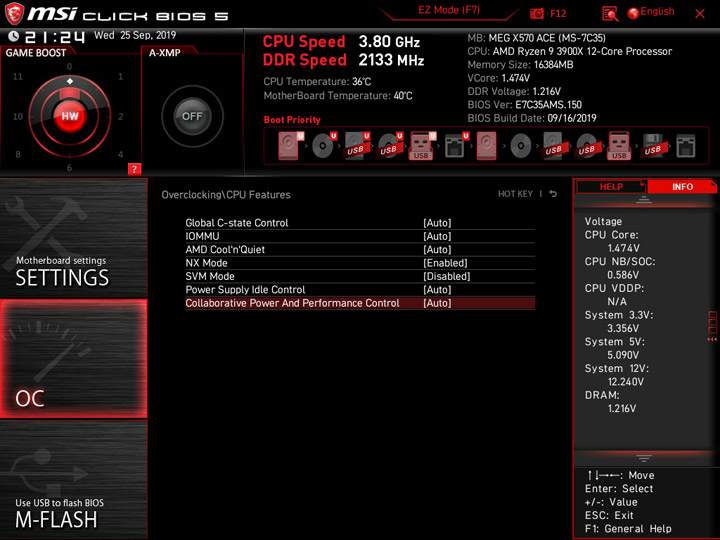

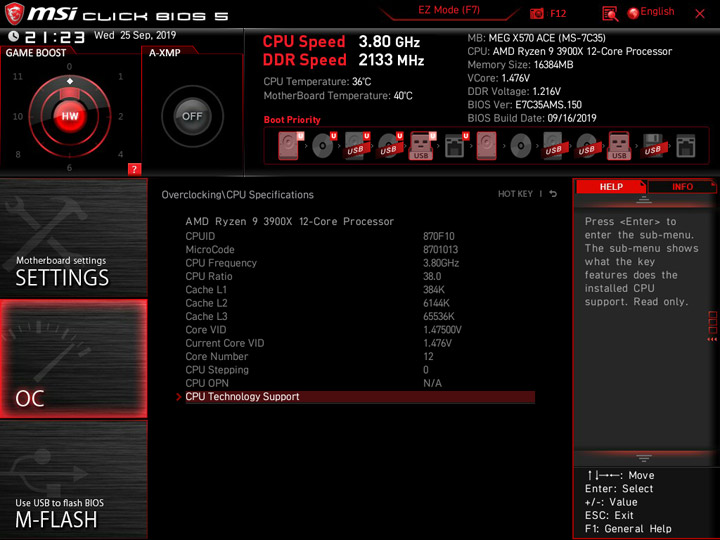

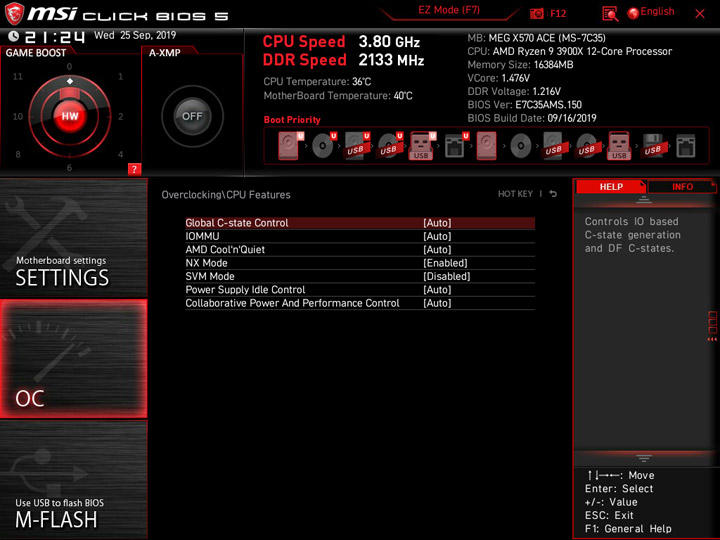

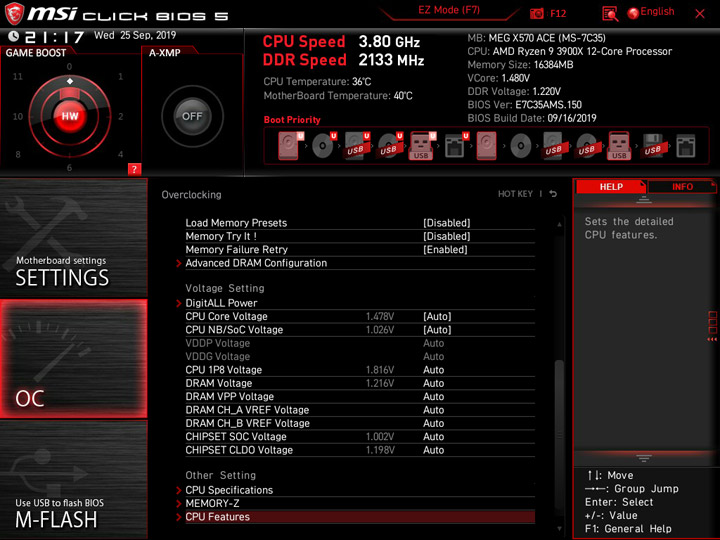

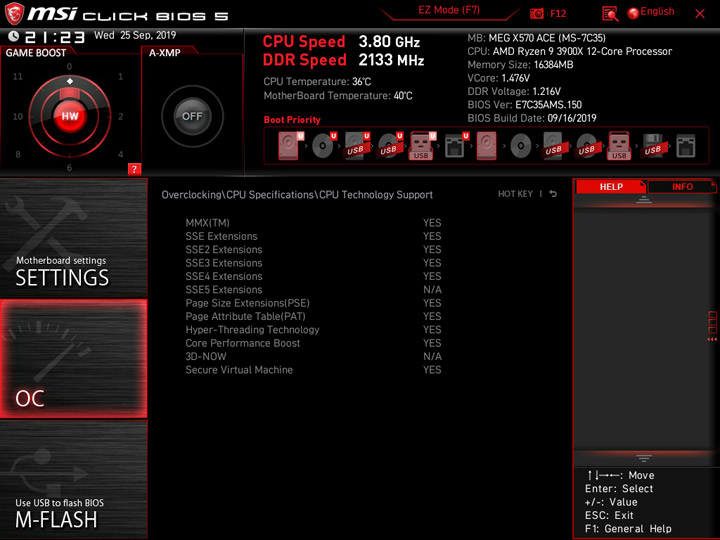

В конце рубрики располагаются две справочные вкладки и одна для управления функциональным состоянием процессора. Справа на экране справочный модуль может быть замещён информационным, где появится ряд системных напряжений. Здесь, в отличии от Hardware Monitor, список меньше и мной была замечена ошибка.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

Для удобства восприятия, ключевые параметры собраны в таблице ниже.

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–200 0,05
CPU Ratio (Multiplier) 8,00–63,75 0,25
CPU Loadline Calibration Control Auto/Mode 1…8 1
Override CPU Core Voltage (В) 0,9–1,8 0,0125
CPU Core Voltage Offset (В) (+/-) 0,0125–0,3 0,0125
CPU NB Loadline Calibration Control Auto/Mode 1…8 1
Override CPU NB/SoC Voltage (В) 0,9–1,55 0,0125
CPU NB/SoC Voltage Offset (В) (+/-) 0,0125–0,3 0,0125
FCLK Frequency (МГц) 667–1333
1367–2500
2550–3000
133,33
33,33
50

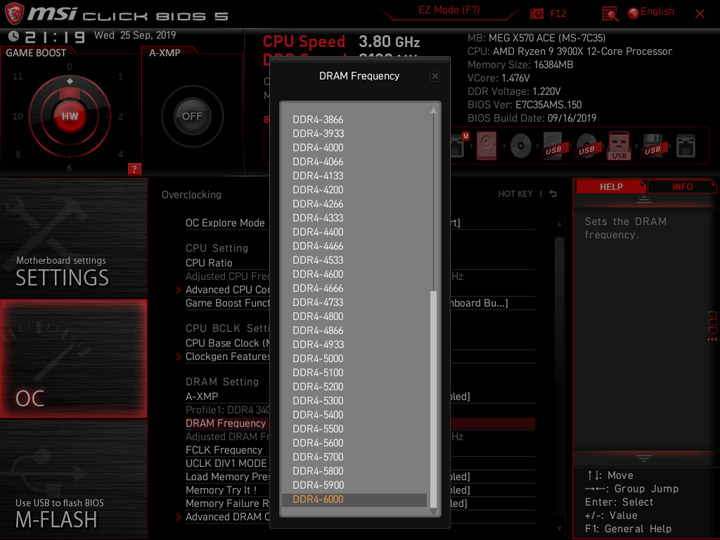

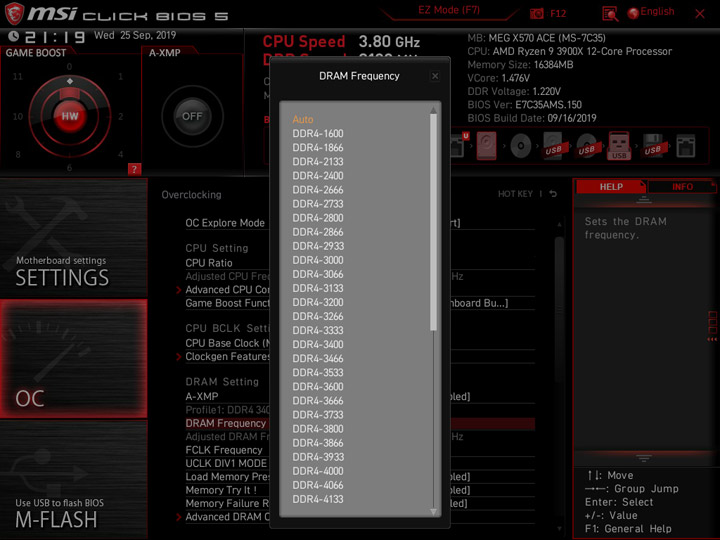

DRAM Frequency (МГц) 1600–2666
2733–5000
5100–6000
266,7
66,7
100
DRAM Voltage (B) 0,8–2,0 0,01
CPU 1P8 Voltage (В) 1,6–2,4 0,01
CHIPSET SOC Voltage (В) 0,85–1,5 0,01
CHIPSET CLDO Voltage (В) 1,0–1,6 0,01

Инженеры реализовали хранение настроек в шести профилях на самом изделии и механизм для привлечения носителя, где их число уже не будет столь ограниченным.

MSI MEG X570 Ace

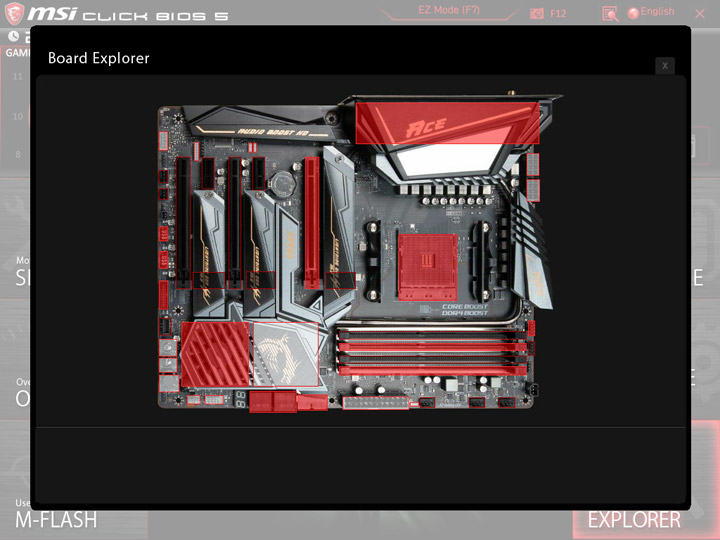

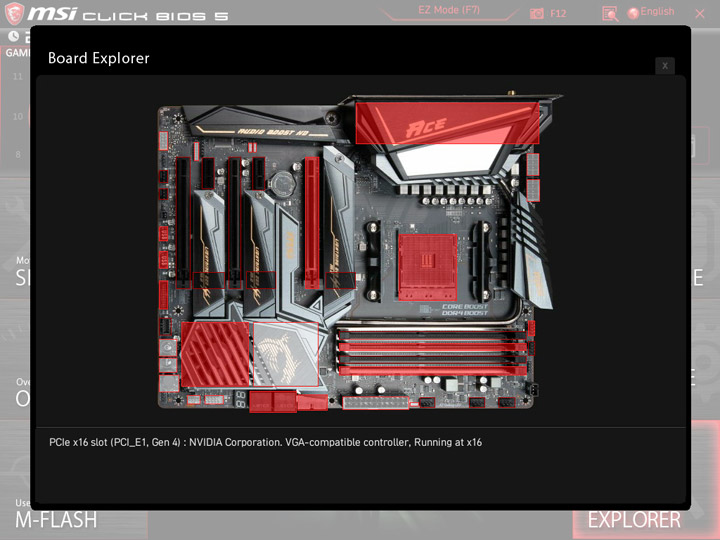

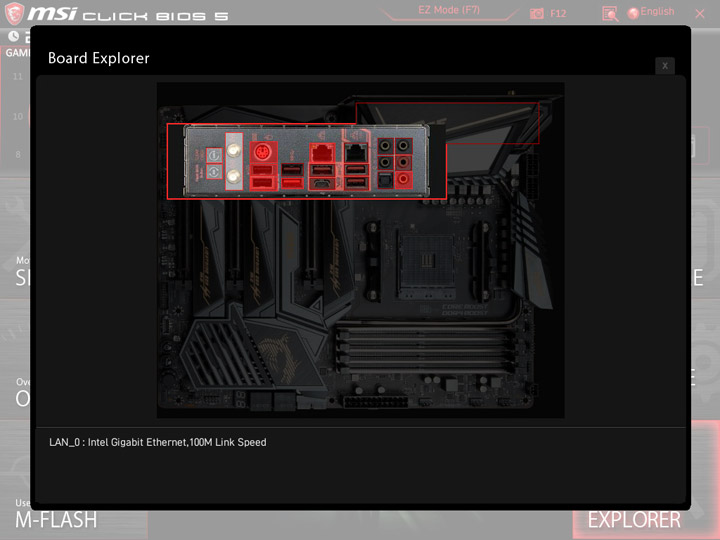

Фирменный интерактивный просмотрщик оборудования функционировал без замечаний.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

Комплектное ПО

Специалисты MSI выполнили полноценный переход к единому комплексу ПО с названием Dragon Center, здесь сосредоточены абсолютно все наработки производителя. Из бонусного в этот раз имеется Nahimic, он рассчитан на эксперименты со звучанием.

  Программное обеспечение
Фирменное Dragon Center (Base Module, Burn Recovery, Gaming Gear, Lan Manager, Live Update, Mystic Light, Smart Tool, Super Charger, System Info, True Color, Voice Boost)
Звуковое Nahimic
Дополнительное MSI GAMING CPU-Z (freeware)

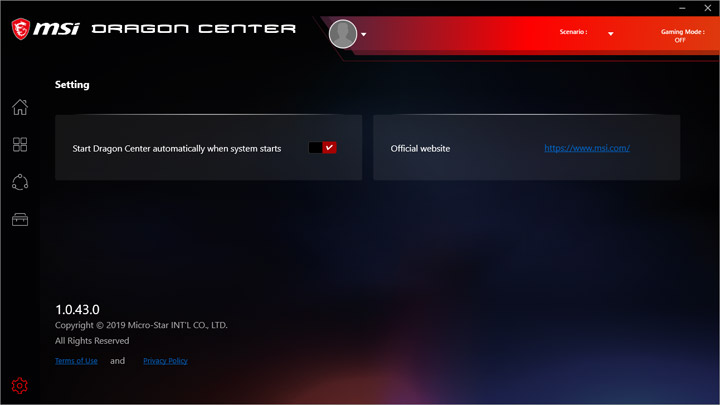

В составе Dragon Center сперва будут работать базисные вещи, такие как мастер по загрузке и установке драйверов. С ним проблем не было, единственное, что может не устроить, — отсутствие внятного статус-монитора, наблюдать можно лишь за ходом процесса без понимания стадий, для каждого шага имеется процентное исчисление, но общей цифры или чего-то ещё сильно не хватает. Впрочем, для разовой операции это не слишком критично.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

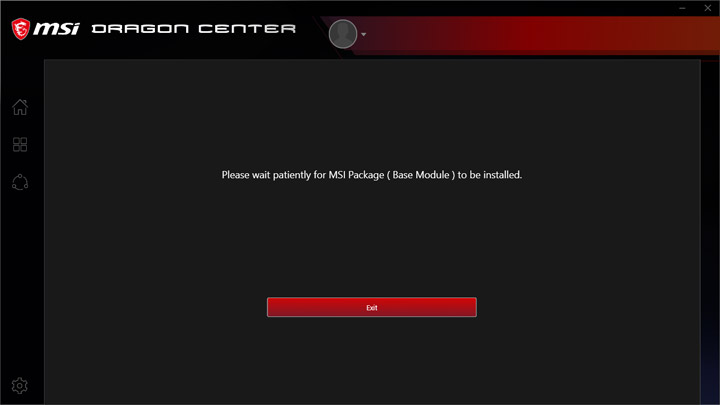

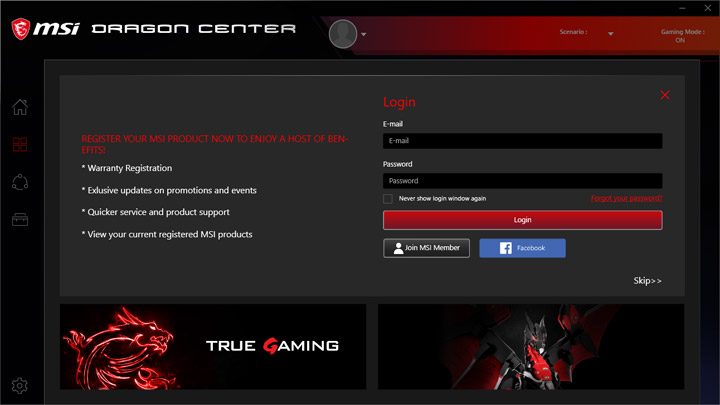

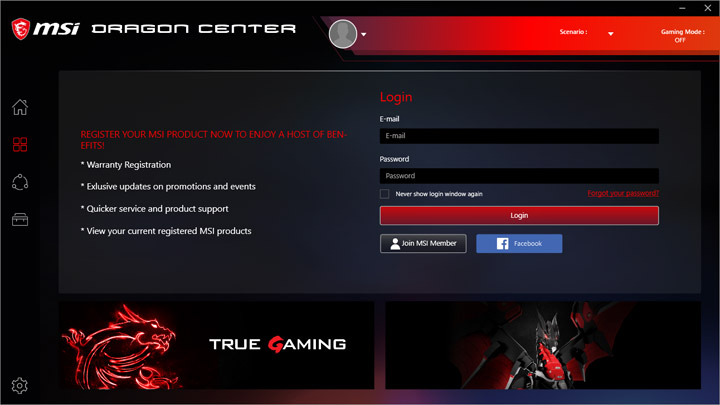

Первоначальный запуск потребует время на разворачивание нескольких составляющих, один из компонентов до сих пор необходимо установить вручную, ознакомившись с EULA.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

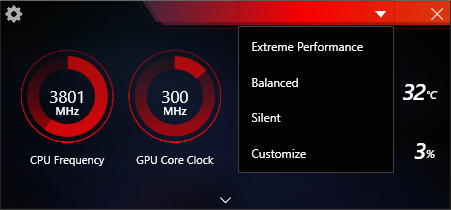

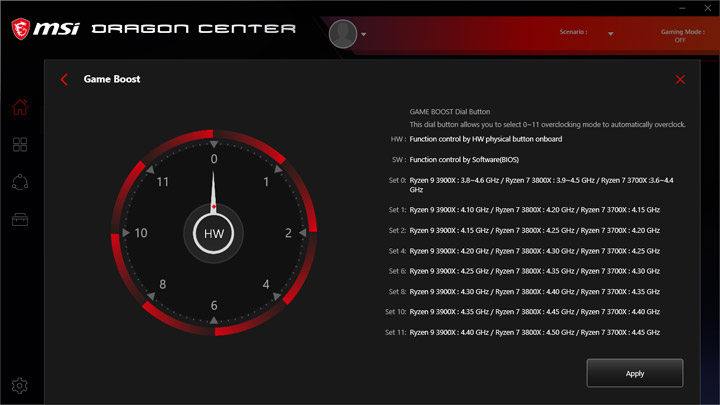

Gaming Mode — заглавный режим, притом, заранее активированный. Для каждой из отображённых здесь игр есть особый режим производительности, с которым обещан наиболее комфортный геймплей, чтобы на самом деле это не означало. Активатор для игрового режима и выпадающий список рабочих сценариев вынесены в «шапку» окна, чтобы их не пришлось искать отдельно.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

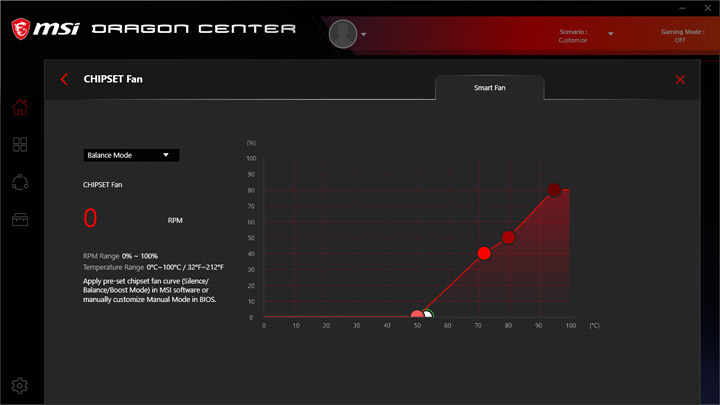

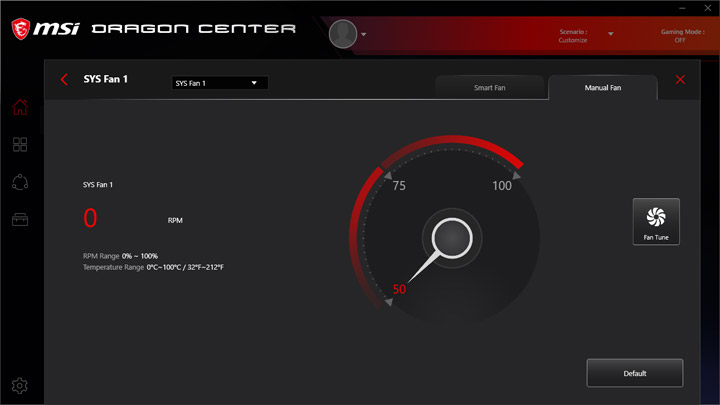

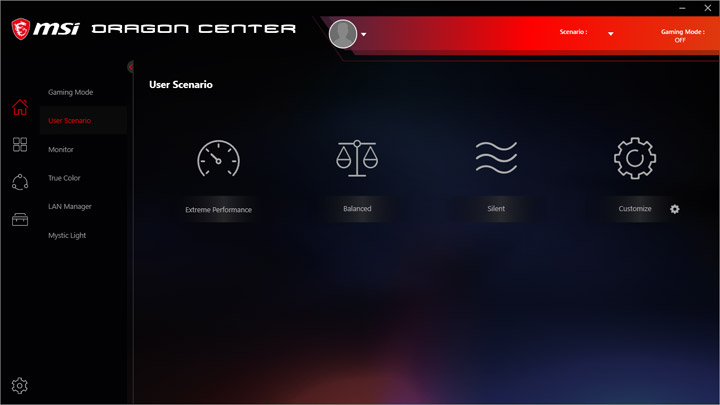

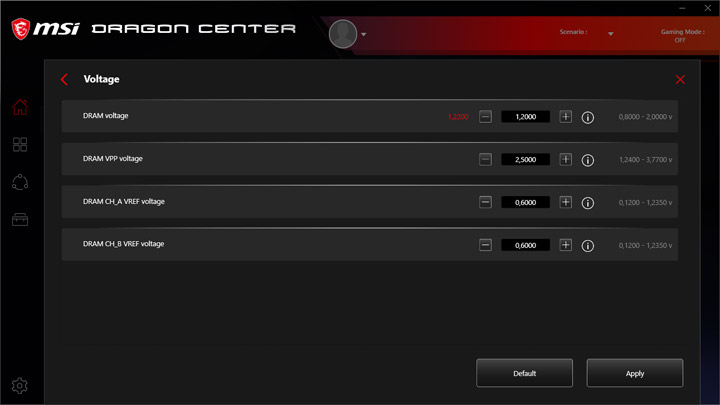

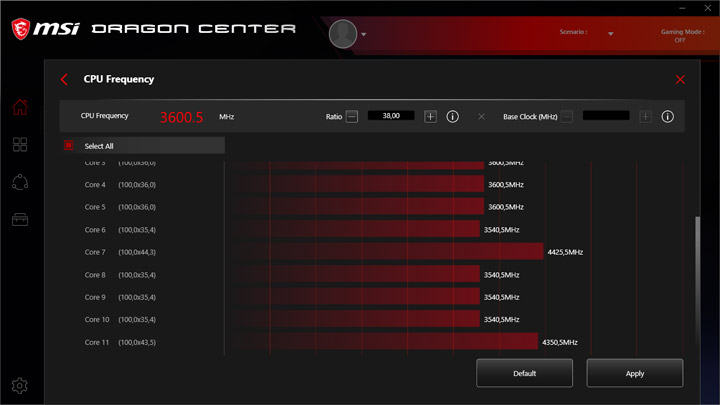

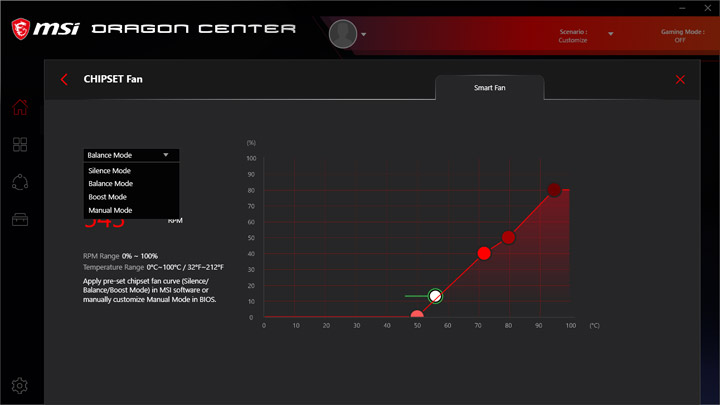

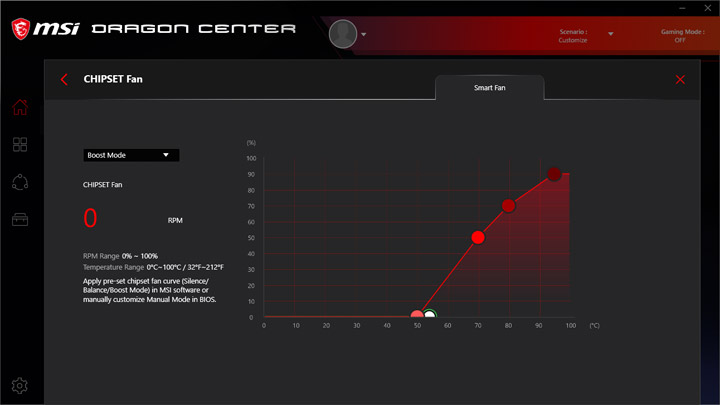

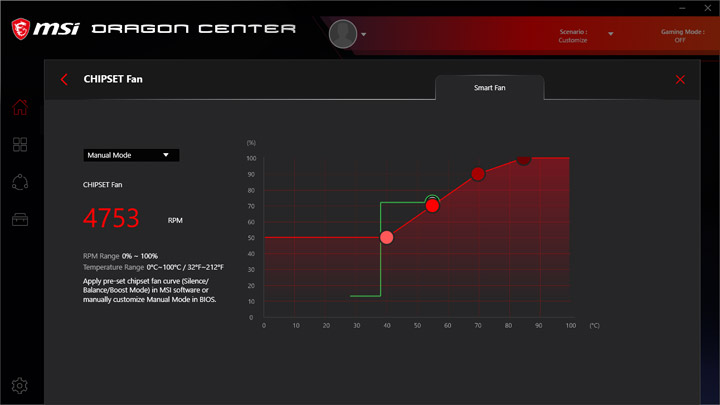

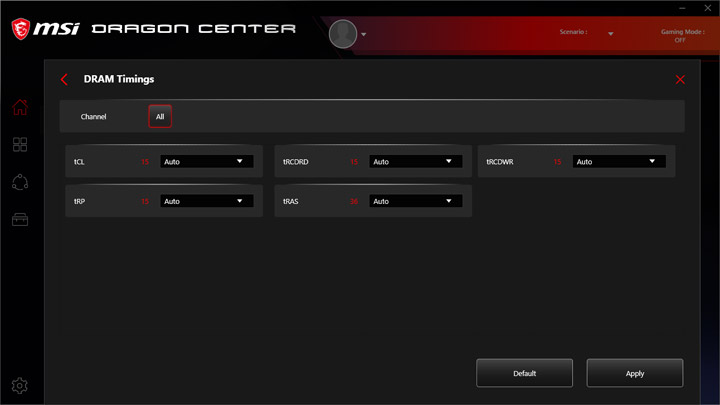

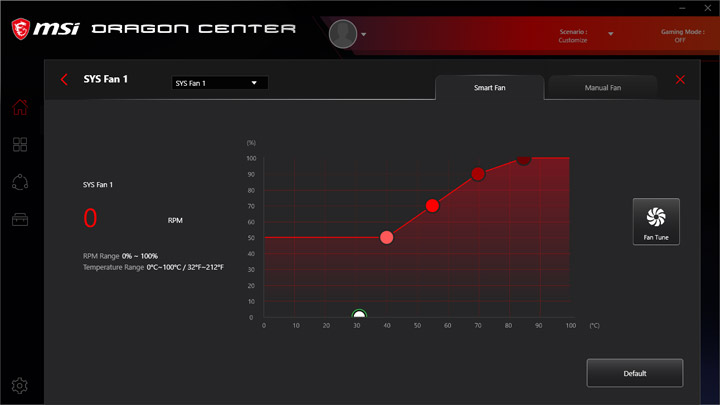

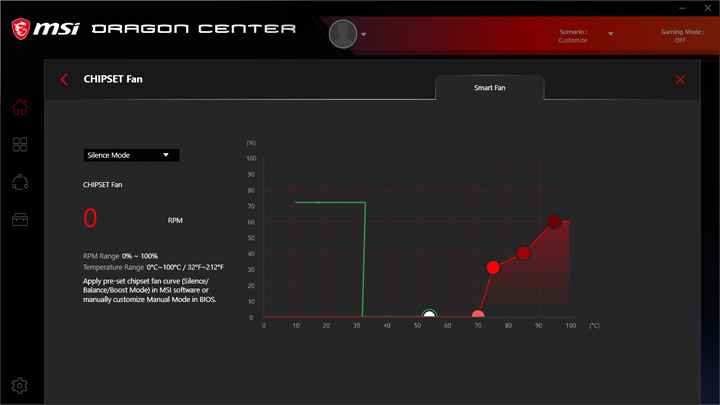

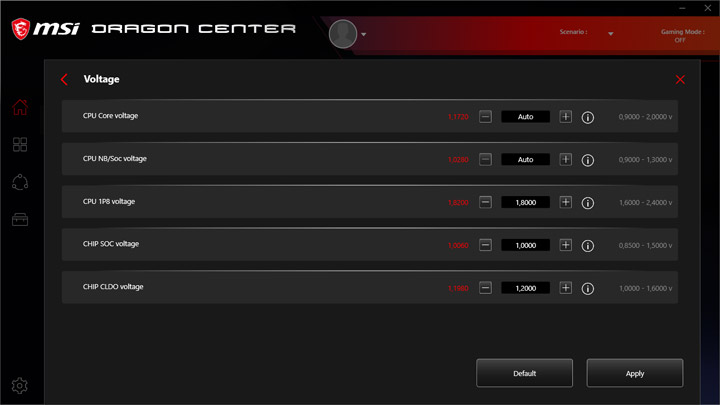

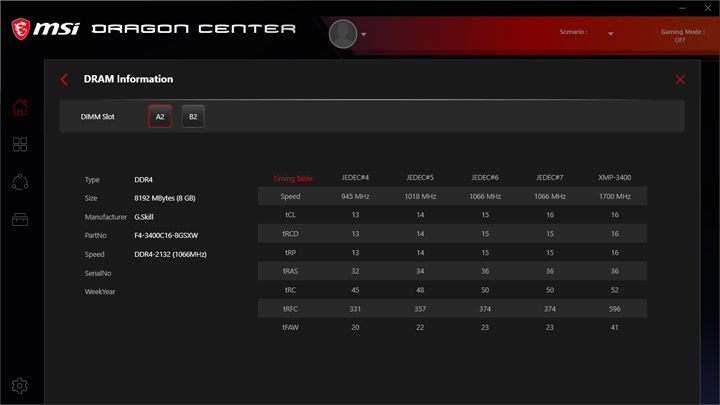

User Scenario содержит три заранее оформленных профиля и четвёртый, который можно настроить по своему усмотрению. Здесь видны значимые изменения с момента нашего последнего знакомства. Производитель находится в поисках лучшего оформления, но идея организации, в целом, сохраняется. Нижним порогом для корпусных охладителей упорно остаётся 50 %, хотя в UEFI ограничителей нет. Для Chipset Fan видны границы установок, соответствующих температуре чипа, они выглядят как 0–100 °C.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

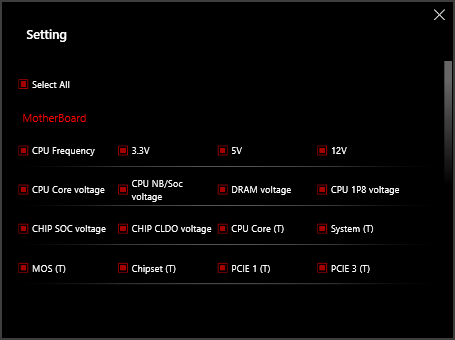

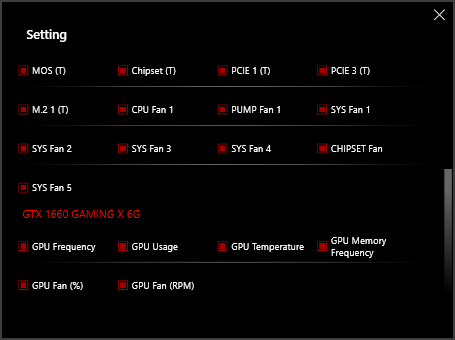

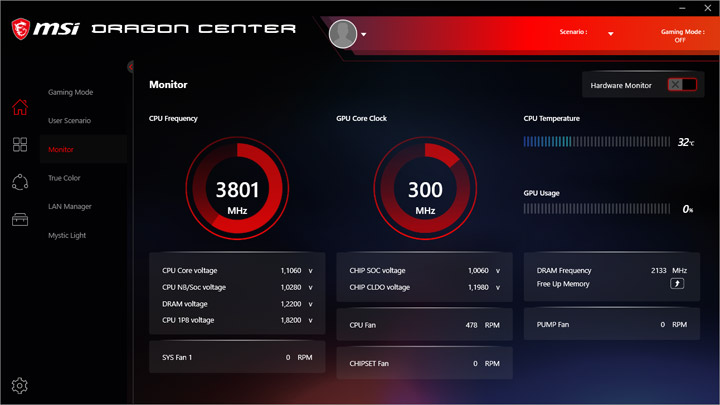

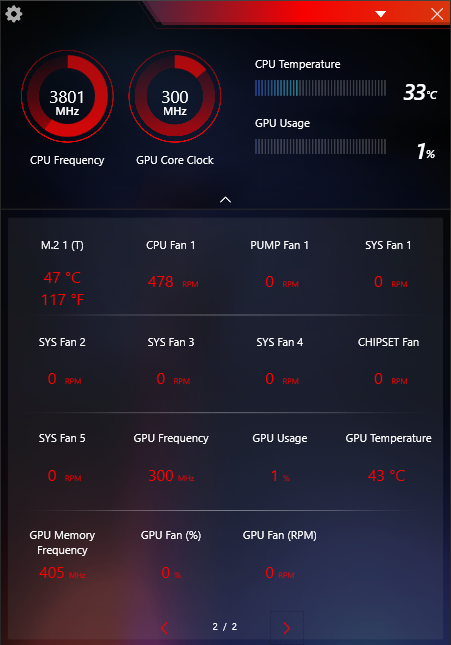

Переработали внешний вид окна Hardware Monitor, которое выносится в обособленное активацией пункта в Dragon Center. Его наполнение можно редактировать. Все переменные отображались корректно.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

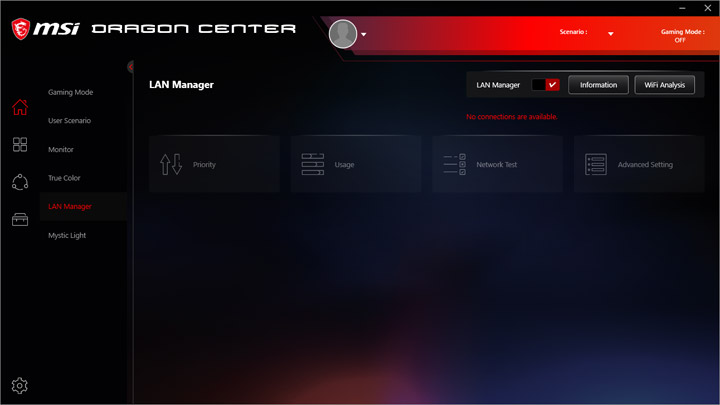

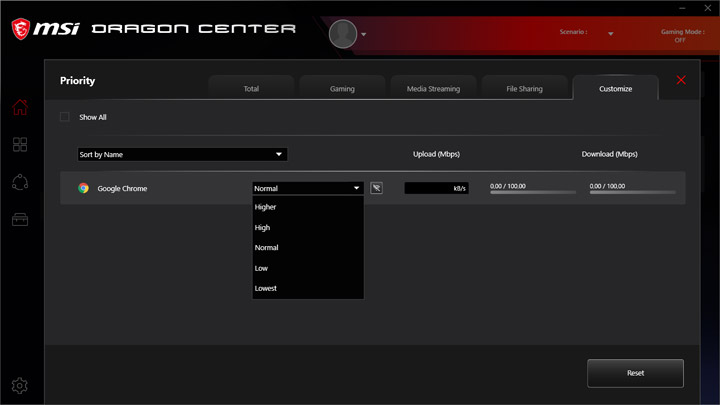

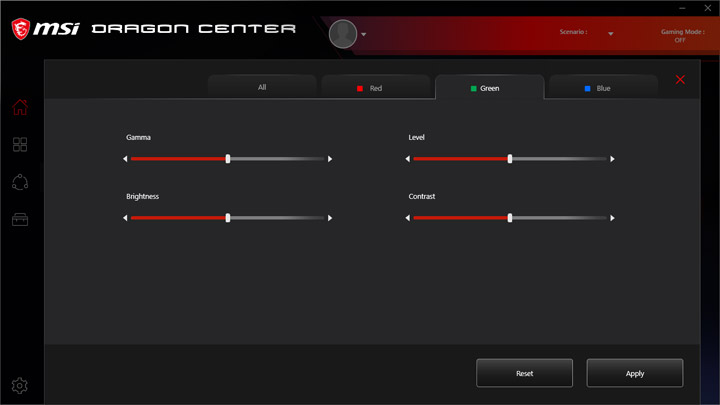

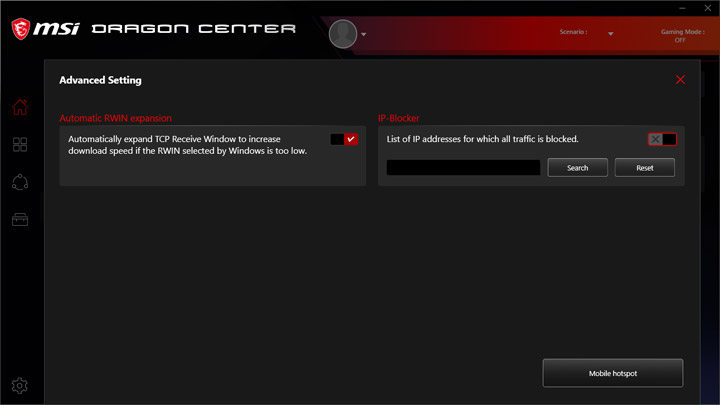

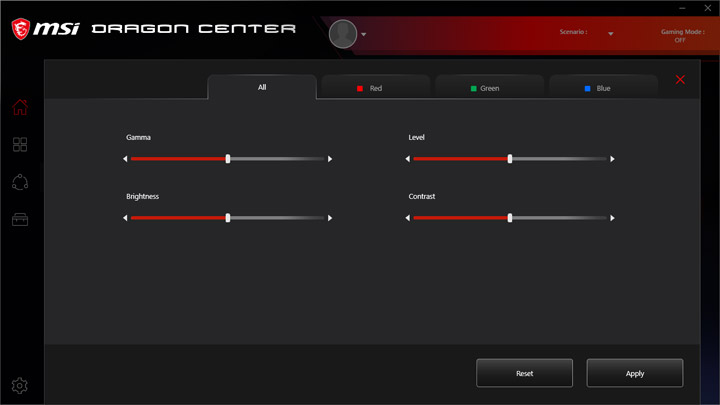

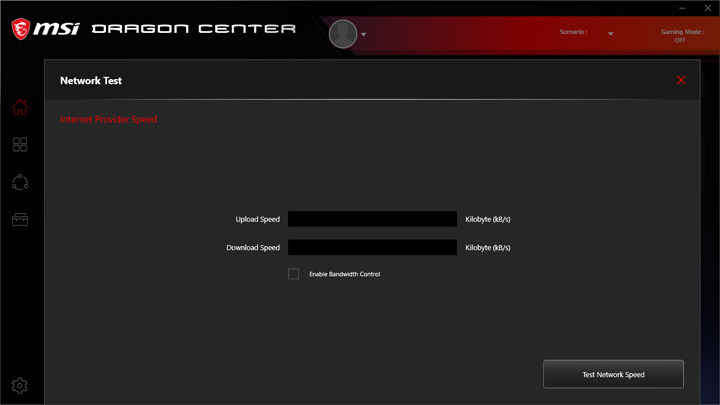

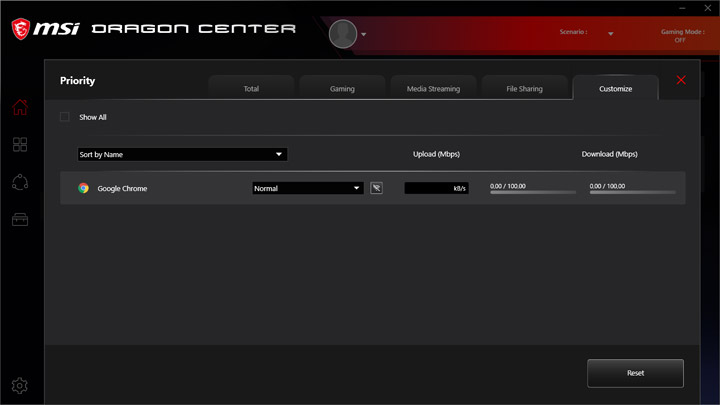

True Color, как и с User Scenario, содержит 3+1 схемы, одну можно отладить своими силами. Здесь выполняется корректировка цветовых профилей для монитора. LAN Manager также интегрирован сразу, наработки, как и всегда, базируются на cFosSpeed.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

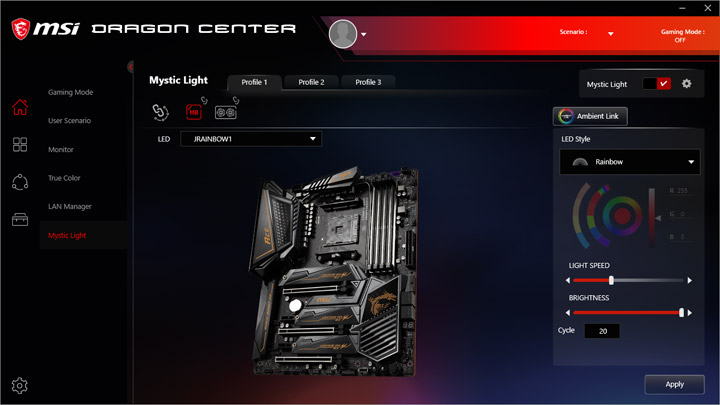

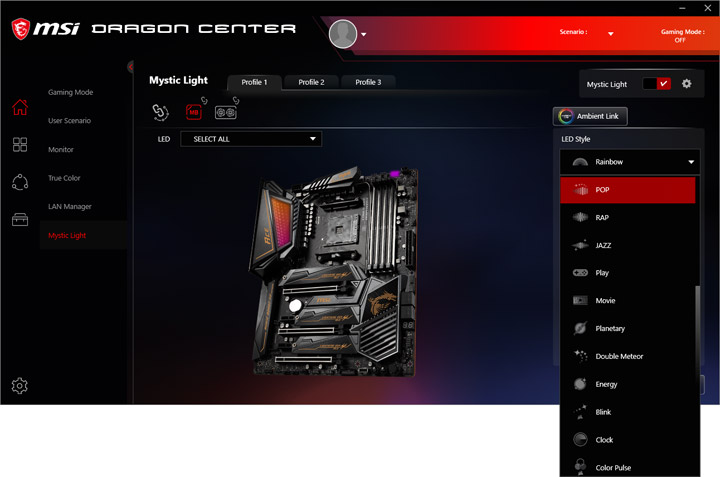

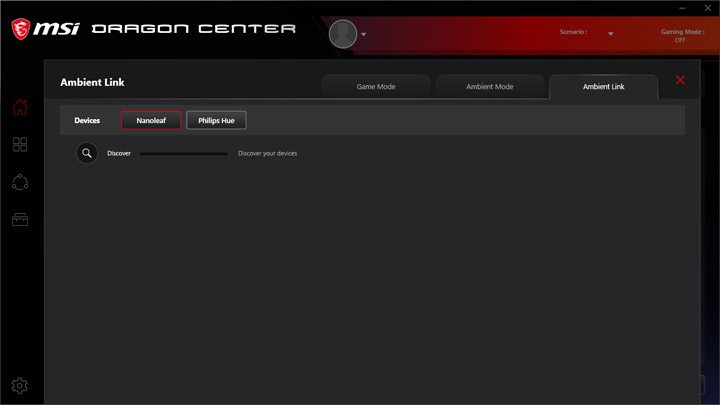

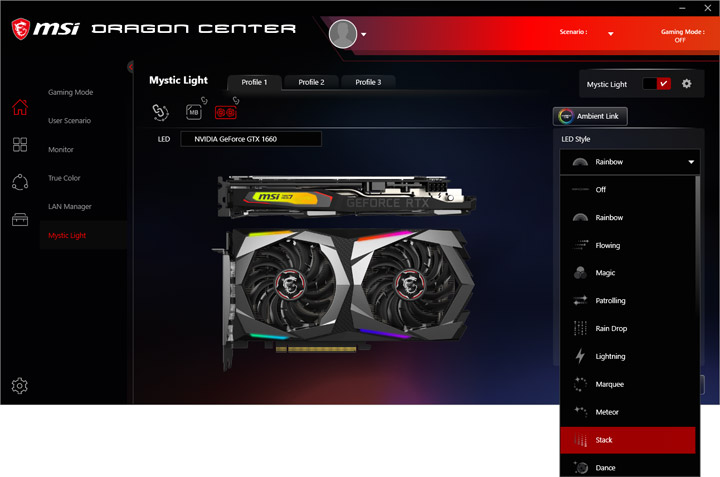

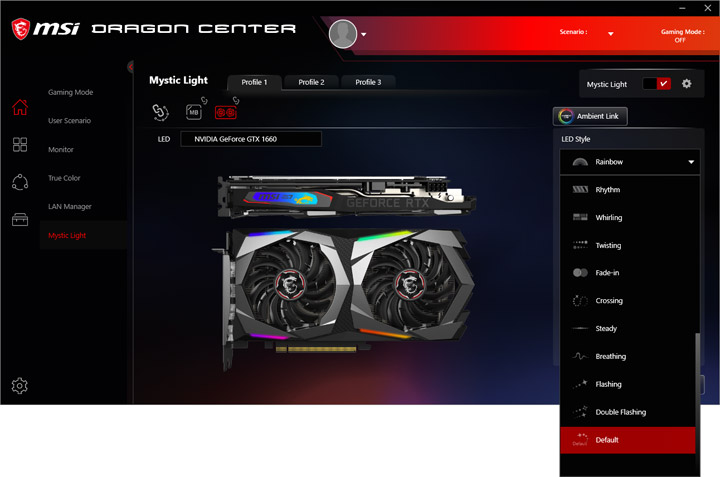

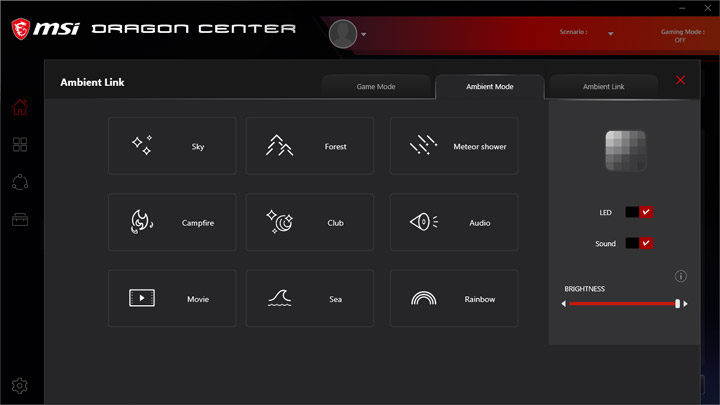

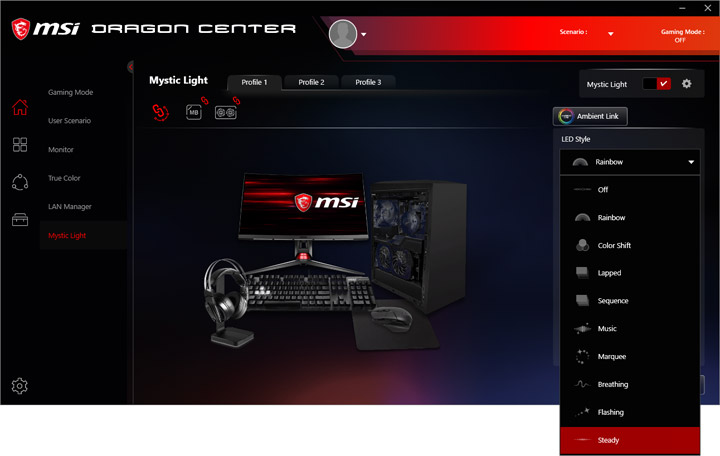

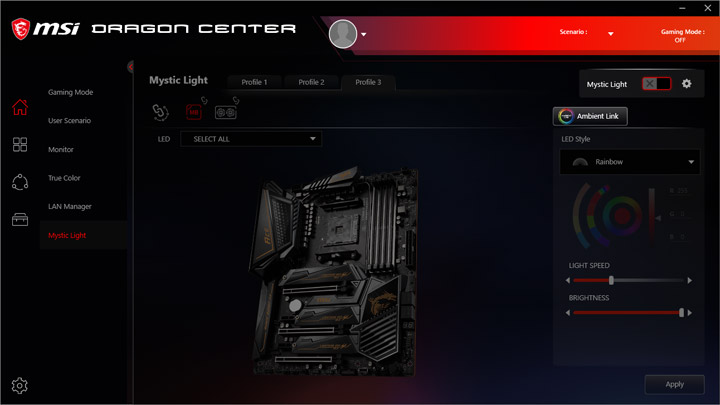

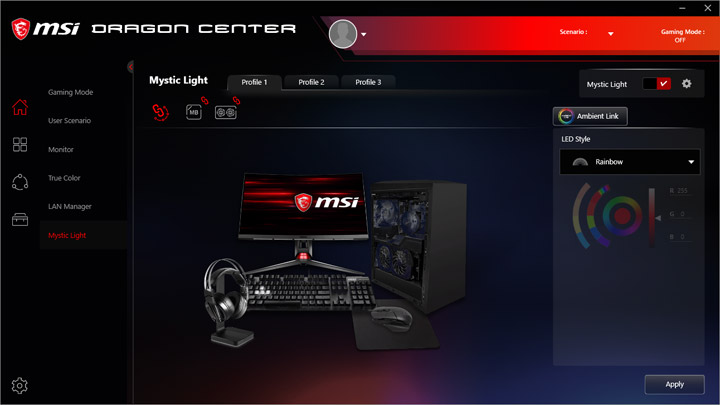

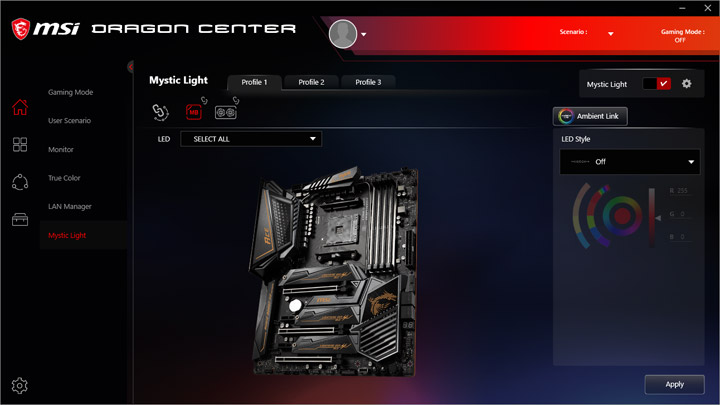

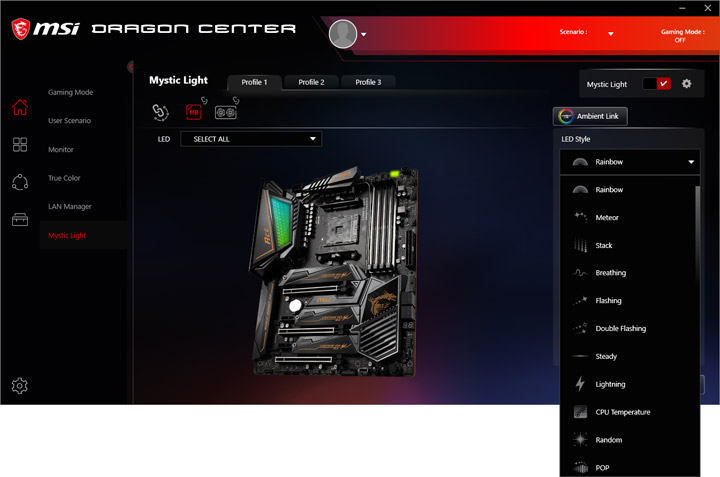

Mystic Light является центром по контролю за иллюминацией. Тут управлять ней можно как на плате, так и на сопутствующих устройствах. Для MEG X570 Ace припасено большое количество сценариев, у вошедшей в состав стенда видеокарты их было меньше, а при комбинировании схем общее число снизится уже до минимального. Таким образом, наладить подсветку можно либо для каждого изделия индивидуально, либо ограничиться готовым и единым для всех сразу вариантом, деактивация подсветки проходит в «один клик» здесь же.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

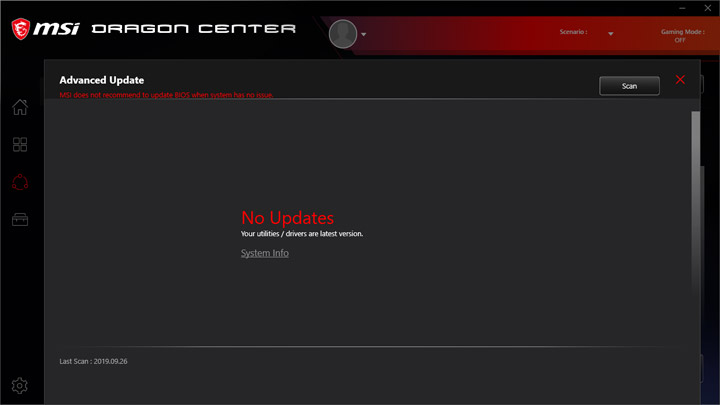

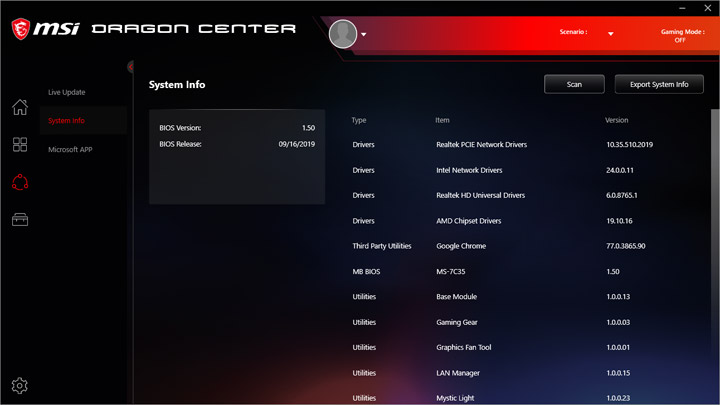

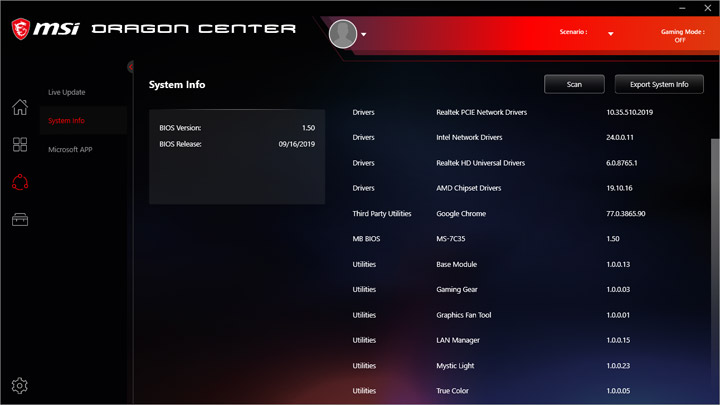

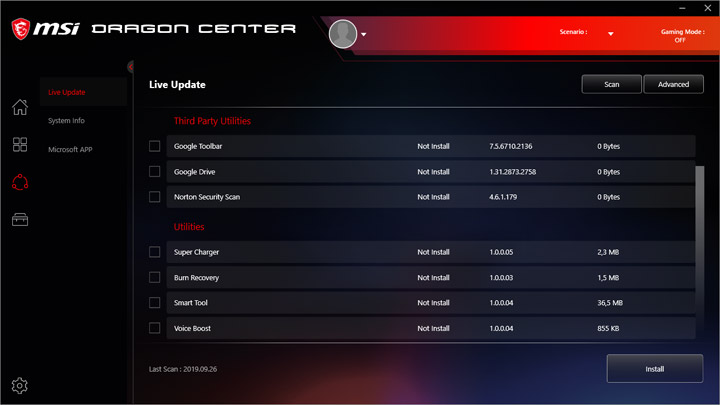

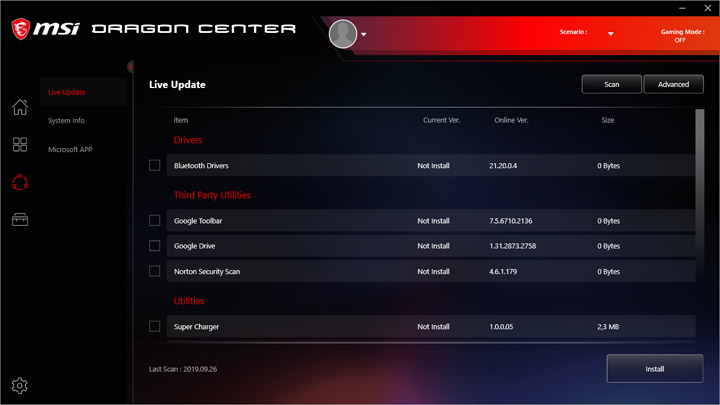

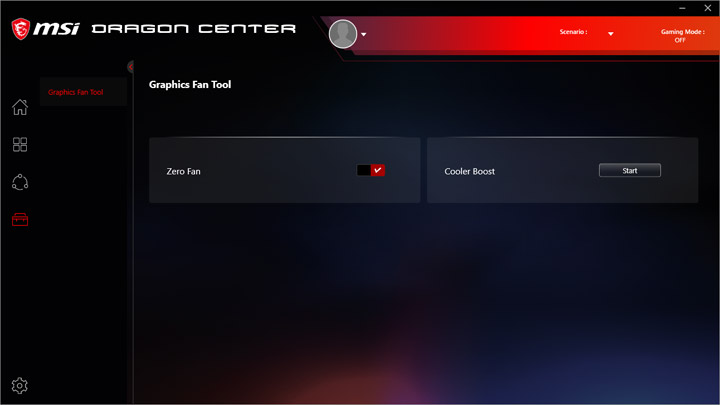

Найти недостающие программы и доустановить их можно в разделе Live Update. System Info отобразит список инсталлированных драйверов и фирменных утилит. Для целей поиска сторонних программ, находящихся в Microsoft Store, заготовили страницу Microsoft App, нажатие на иконке открывает соответствующую страницу с продуктом в браузере.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

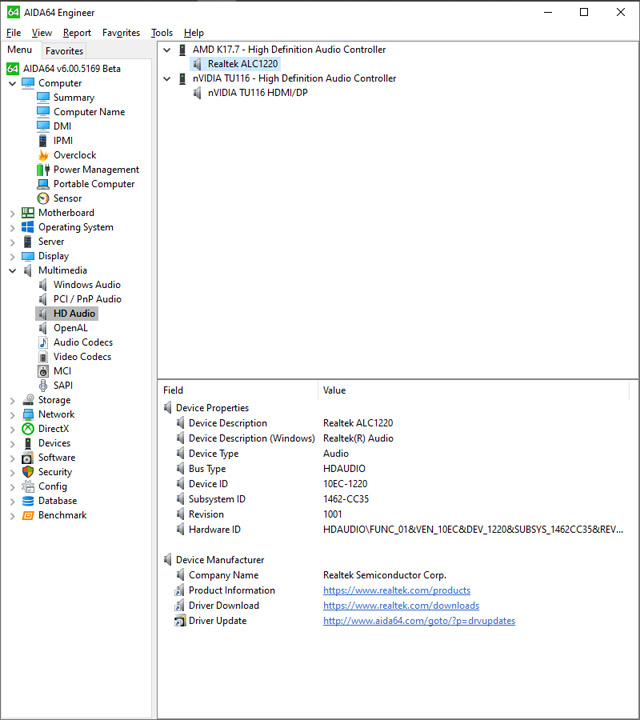

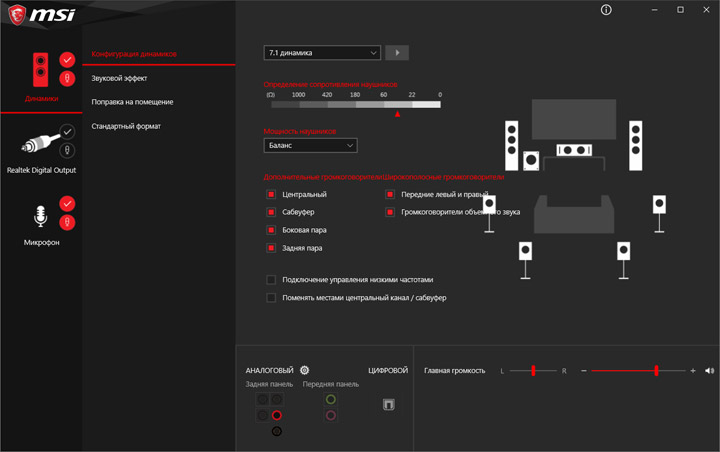

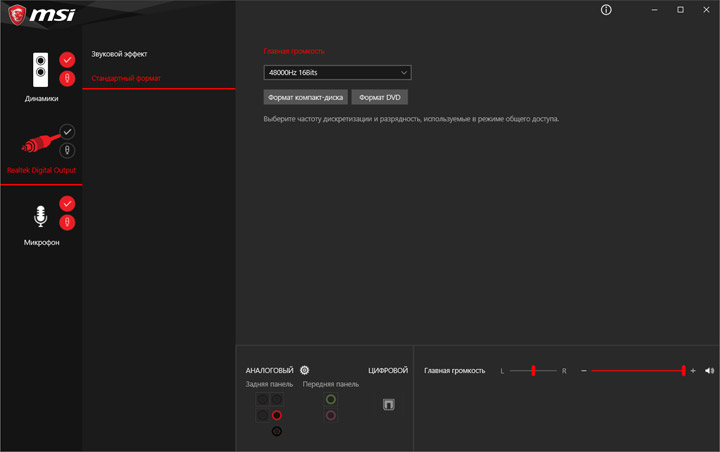

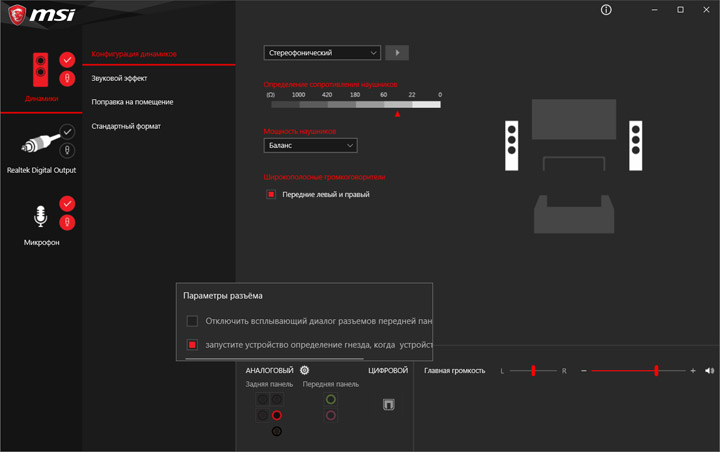

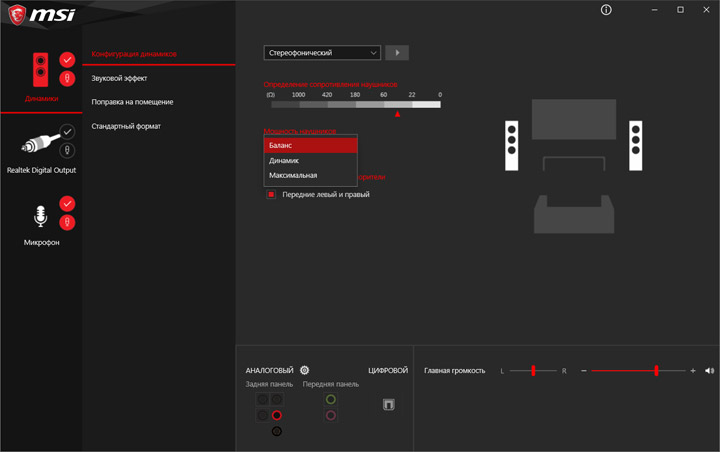

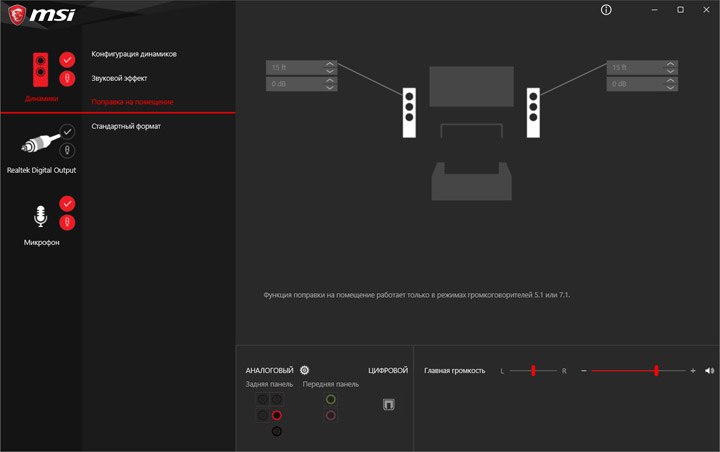

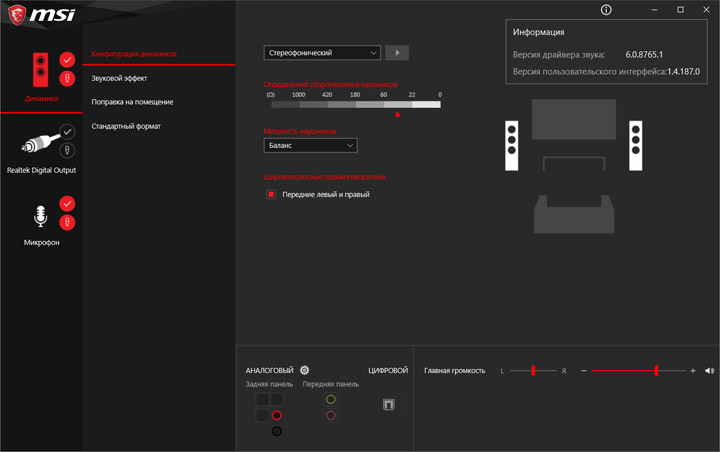

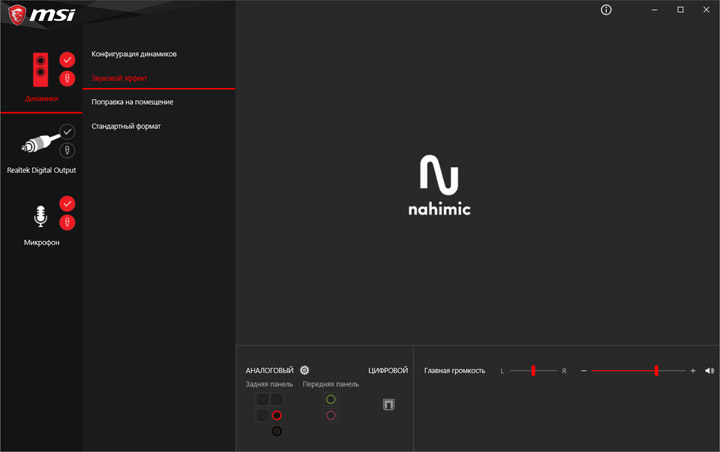

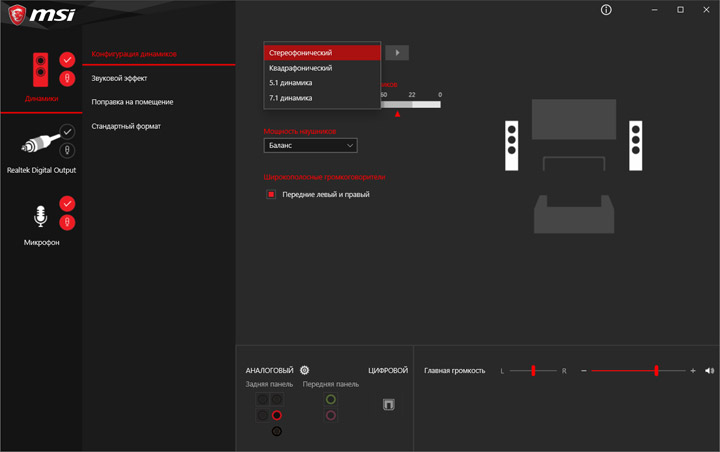

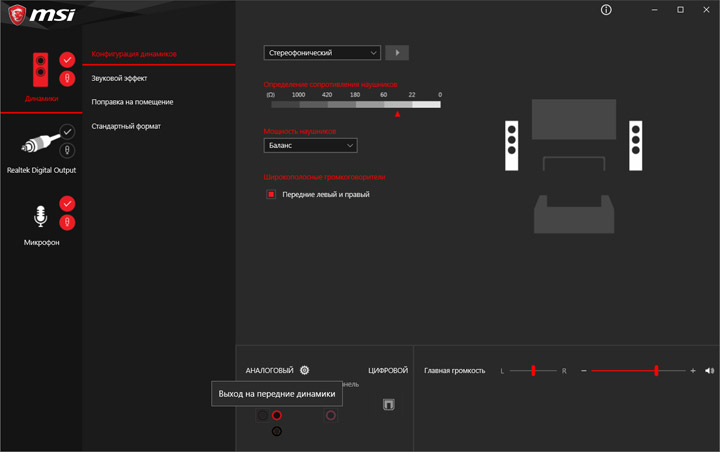

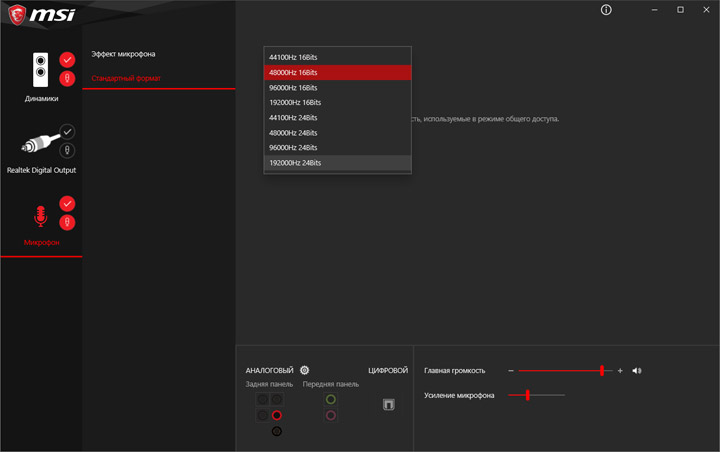

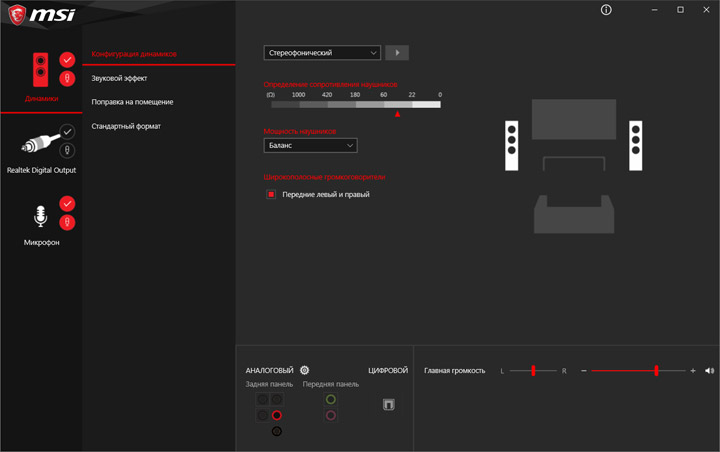

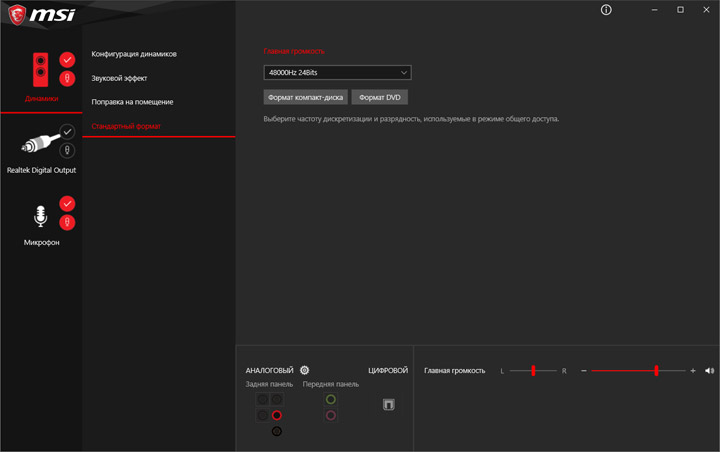

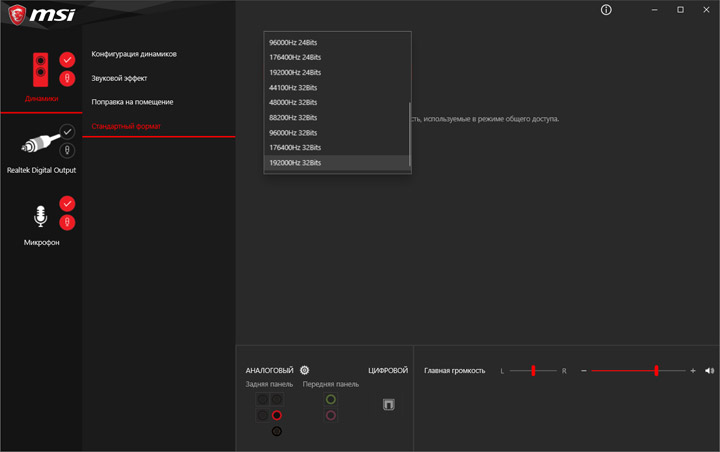

Наладка звуковой подсистемы происходит в конфигураторе Realtek с фирменной стилизацией от MSI. Здесь нет ряда традиционных инструментов, направленных на смену акцентов в звучании, поскольку ровно для тех же целей предусмотрено другое ПО. Доступна смена предусиления выходного сигнала с заметным эффектом на заднем гнезде красного цвета. Общие эмоции от прослушивания никак не изменились после реализации той же звуковой подсистемы на MSI MEG Z390 Ace.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

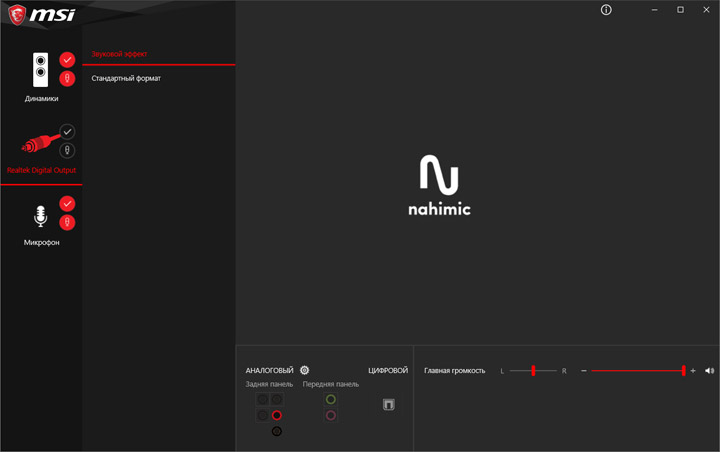

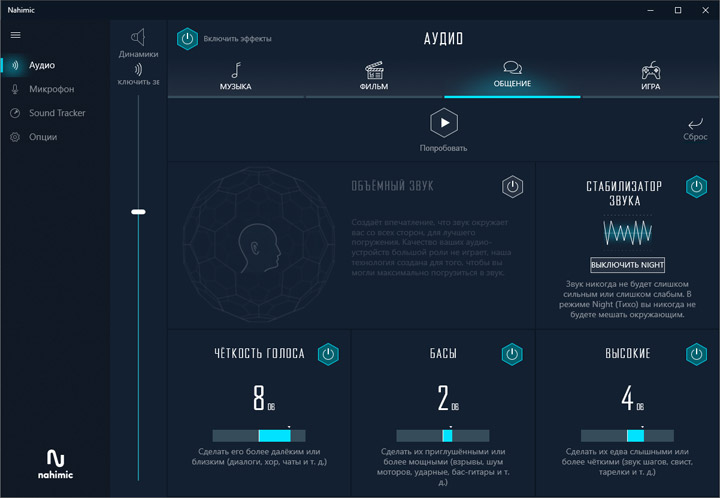

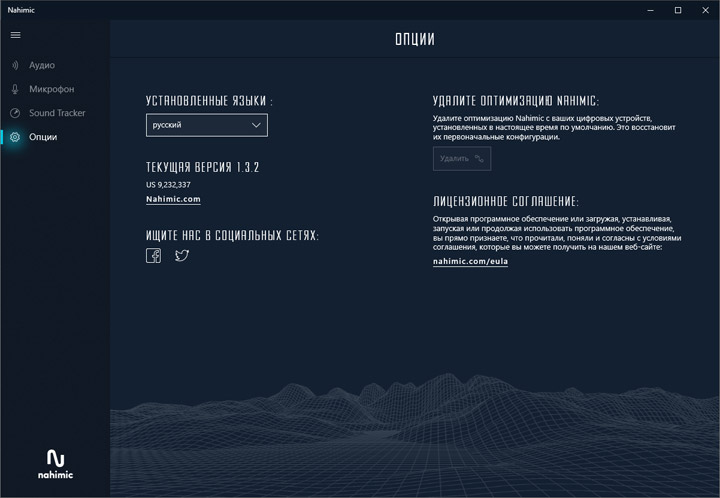

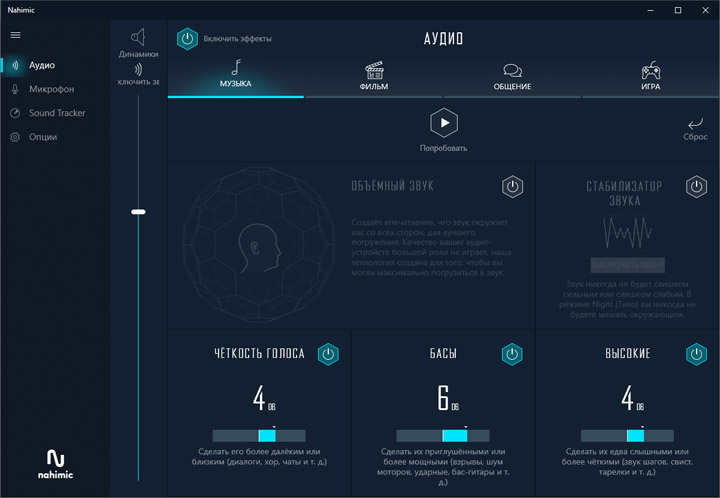

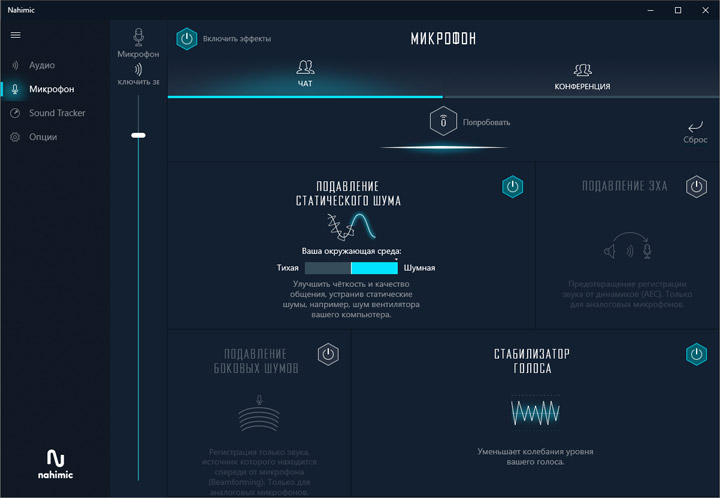

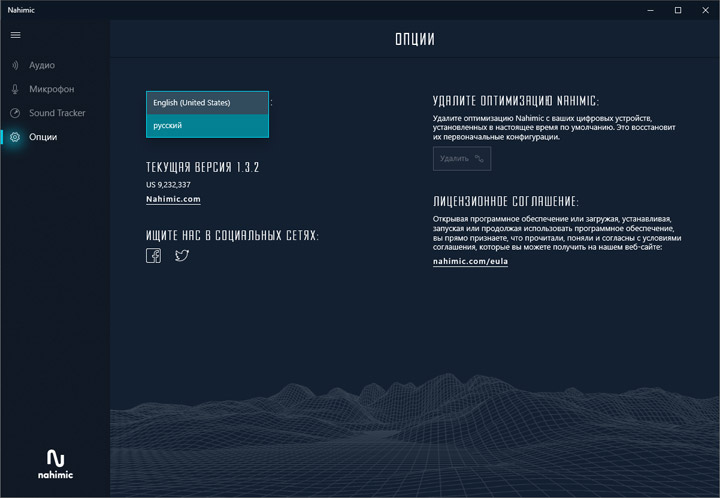

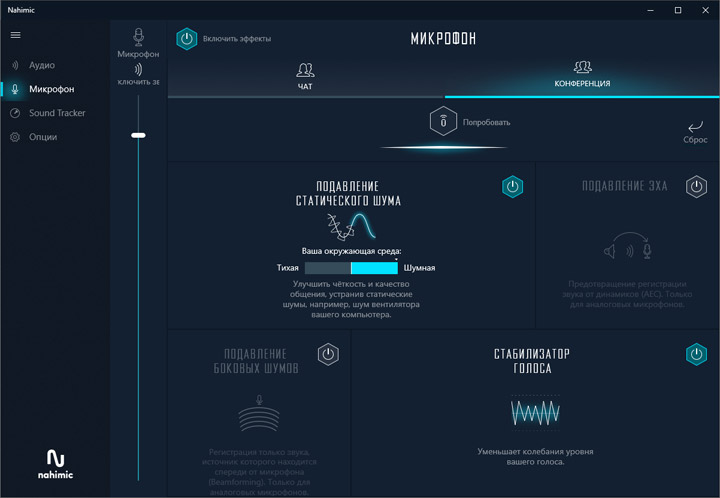

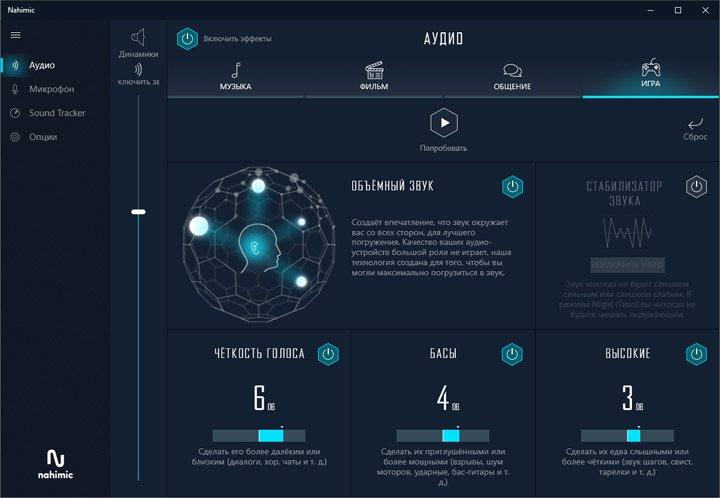

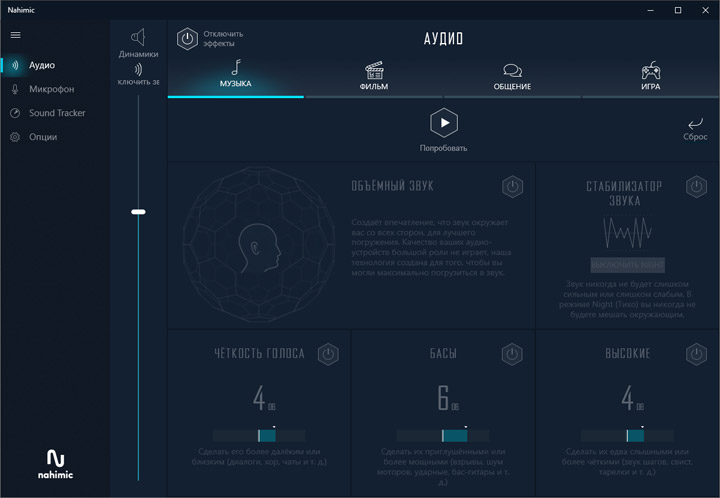

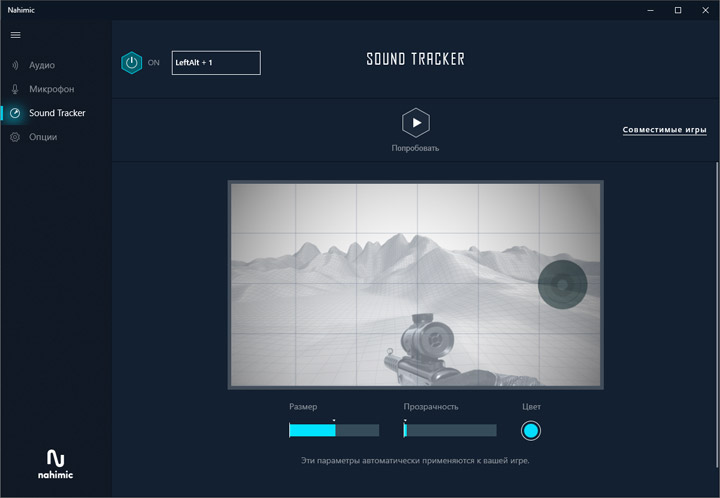

Для усиления впечатлений от материала Nahimic будет как нельзя кстати. Тут есть ряд заготовок и возможность их модификации. Удобно предусмотрены демо-сцены для оценки привнесения изменений, проведённых здесь. Микрофонный вход также удостоен внимания и ряда инструментов для обработки сигнала. Замыкает перечень возможностей игровой механизм Sound Tracker.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

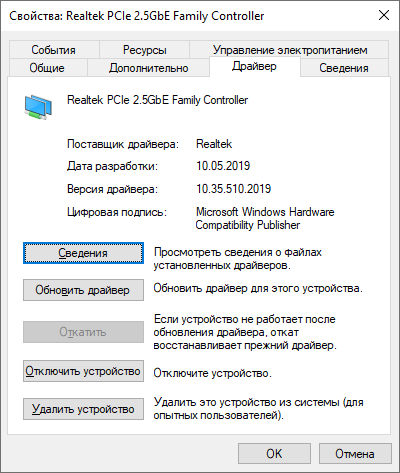

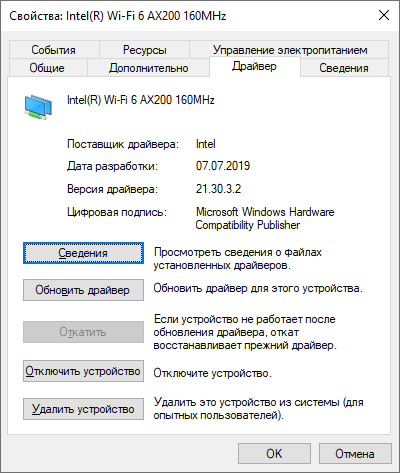

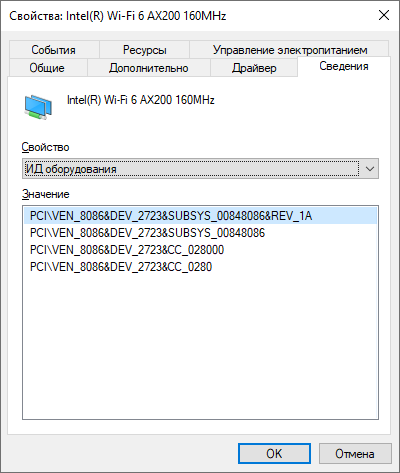

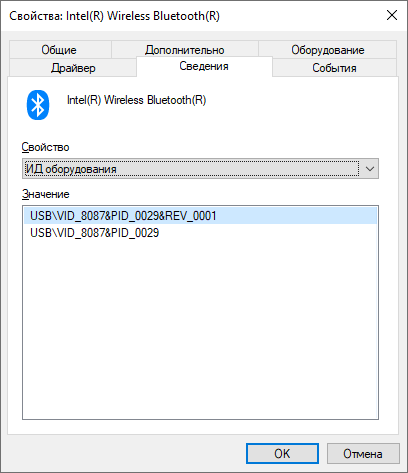

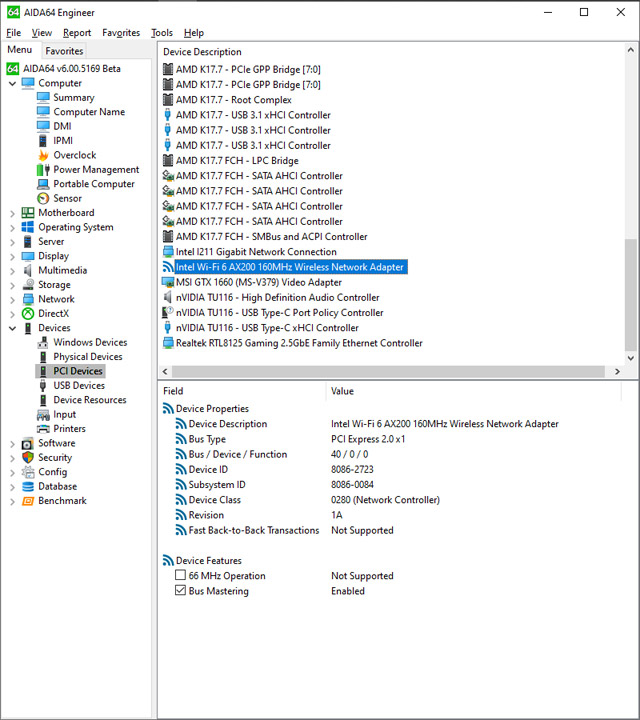

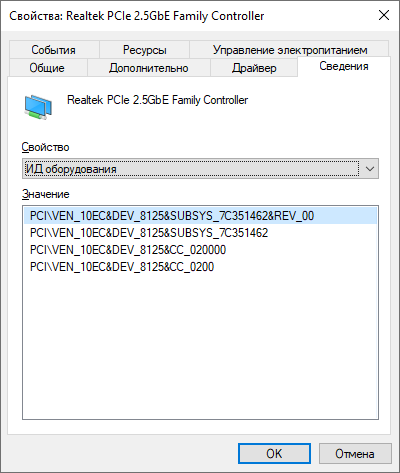

Наконец, приведу немного деталей об установленных сетевых адаптерах. С поиском и установкой драйверов не было никаких проблем.

MSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 AceMSI MEG X570 Ace

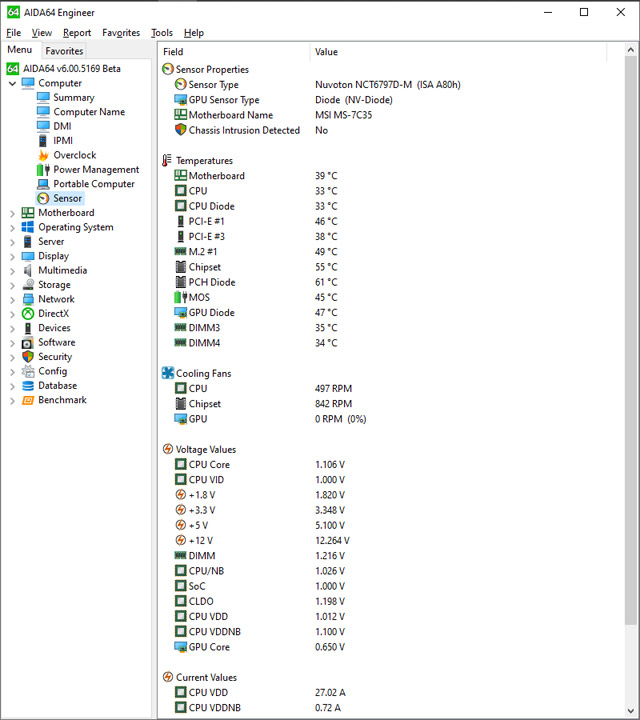

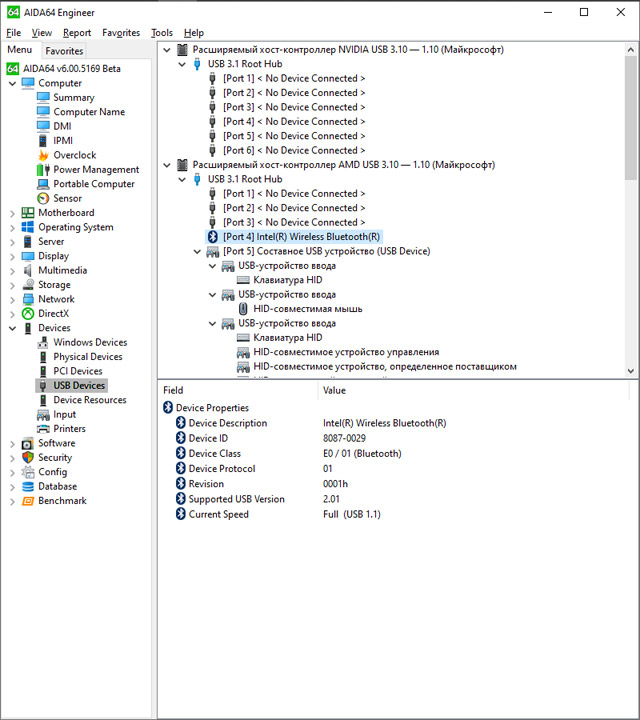

Помимо доступных в фирменном ПО температурных показателей, можно выяснить и величину нагрева хаба — со встроенного датчика, но для этих целей придётся использовать уже сторонние утилиты, например, AIDA64.

MSI MEG X570 Ace
