Упаковка и комплект поставки
Системная плата MSI 870A Fuzion Power Edition поставляется в красочной, с голографическим покрытием, коробке солидных размеров.
Лицевая сторона не перенасыщена рекламой. Акцент сделан на качество элементной базы, которая соответствует военному классу надежности, и на поддержке технологии Fuzion. Этот самый Fuzion, в терминологии MSI, означает наличие чипа HYDRA Engine. Применение этой технологии позволяет получить «88% прироста производительности» — так ли это, нам предстоит сегодня выяснить. Кроме того, на лицевой стороне красуются логотипы совместимости с Windows 7 и поддержка шестиядерных процессоров AMD. Эти факты вполне логичны для платы, выпущенной во второй половине 2010 года.
MSI 870A Fuzion относится к среднему ценовому диапазону, поэтому от комплекта поставки можно ждать некоторого разнообразия.
В коробке, кроме материнской платы, обнаружились:
- заглушка на заднюю панель;
- четыре кабеля SATA-3;
- два переходника питания для SATA-устройств;
- планка на заднюю панель на 2 порта USB2.0;
- заглушка в отсек 2,5" с одним портом USB3.0;
- заглушка на заднюю панель для вывода разъема USB3.0;
- набор переходников M-Connectors;
- DVD с драйверами и программным обеспечением для системной платы;
- DVD c драйверами и документацией по Fuzion;
- руководство пользователя;
- руководство по MSI Fuzion;
- буклет по сборке ПК.
Спецификация
Спецификация и основные характеристики системной платы MSI 870A Fuzion Power Edition представлены в таблице:
| Модель | MSI 870A Fuzion Power Edition |
| Чипсет | AMD 870 + SB850 + Lucid LT22102 |
| Процессоры | Socket AM3 Phenom II, Athlon II |
| Шина HT | HyperTransport 3.0, 5200 MT/s |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1866 (O.C.), 16GB max |
| Количество подключаемых вентиляторов | 4 (1x 4pin, 3x 3pin) |
| Слоты PCI-E | 2x PCI Express 2.0 x16@x16 3x PCI Express 2.0 x1 |
| Слоты PCI | 1 |
| Встроенное видеядро | – |
| Видеоразъемы | – |
| Порты USB | 14x 2.0 (6x на задней панели) 2х 3.0 (NEC D720200F1, 1x на задней панели) |
| ATA-133 | – |
| Serial ATA | 6x SATA-3 (AMD SB850) |
| RAID | 0, 1, 0+1, 5, JBOD (AMD SB850) |
| eSATA | – |
| Встроенный звук | Восьмиканальный HDA-кодек Realtek ALC889 |
| Встроенная сеть | Gigabit Ethernet Realtek RTL8111DL |
| FireWire | 2 (VIA VT6315N, 1 на задней панели) |
| LPT | – |
| COM | + (на плате) |
| BIOS | AMI |
| Форм-фактор | ATX |
| Размеры | 305 x 244 мм |
| Дополнительные возможности | Кнопки Power, Reset и Clear CMOS, OC Genie, APS, MSI Fusion, Unlock CPU Core |
Взяв плату в руки
В то время как многие производители экономят и выпускают модели среднего ценового диапазона с «зауженным» дизайном печатной платы, MSI 870A Fuzion выполнена в формате полноразмерного АТХ. Благодаря этому все разъемы и коннекторы расположены просторно, но в то же время на плате нет свободного места.
Плата выглядит очень добротно, в первую очередь, благодаря массивной системе охлаждения на преобразователе питания процессора. В основе MSI 870A Fuzion Power Edition лежит набор системной логики AMD 870 + SB850, функциональность которого дополнена чипом Lucid LT22102. Благодаря последнему реализована поддержка технологии HYDRA engine, на которой мы подробно остановимся немного позже. Оба разъема PCI-Express 2.0 x16 работают на полной скорости благодаря встроенному в Lucid LT22102 коммутатору шины PCI-E, в то время как возможности чипсета AMD 870 ограничены лишь 22 линиями PCI-E 2.0. Слоты PCI-Express 2.0 x16 находятся на достаточном расстоянии, что пригодится при размещении пары видеокарт с массивными системами охлаждения. Кроме того, плата имеет три слота PCI-Express 2.0 x1, и один PCI.
Дисковая подсистема реализована исключительно средствами южного моста SB850. Все шесть портов SATA3.0 расположены у левого нижнего края PCB, причем четыре из них имеют горизонтальную ориентацию, а два — традиционную, вертикальную. Поддерживается создание RAID-массивов различного уровня. В то же время плата лишена поддержки eSATA и IDE, обладатели соответствующих накопителей должны иметь это в виду.
Для подключения периферии имеется 14 портов USB2.0, шесть из которых выведены на заднюю панель, а остальные представлены в виде контактных площадок, распаянных на PCB. Поддержка высокоскоростного последовательного интерфейса USB 3.0 реализована благодаря наличию дополнительного контроллера NEC uPD720200F1, причем один разъем выведен на заднюю панель, а второй, который предназначен для подключения выносного порта, находится непосредственно на печатной плате. Обладатели камкодеров и внешних накопителей с поддержкой FireWire обрадуются наличию разъема IEEE 1394 на задней панели, который организован посредством контроллера VIA VT6315N. Звуковая подсистема построена с использованием кодека Realtek ALC892, причем его возможности задействованы максимально: на заднюю панель выведены шесть аналоговых разъемов, а также оптический и коаксиальный S/PDIF. Как и большинство других производителей, инженеры MSI не стали задействовать сетевые возможности SB850, а использовали полноценный сетевой контроллер Realtek RTL8111DL.
Подобно системным платам высшего ценового диапазона, MSI 870A Fuzion имеет кнопки включения, перезапуска и сброса настроек BIOS. Причем, первые две имеют сенсорное исполнение, а кнопка CLR_CMOS вынесена на заднюю панель. Великолепное решение для открытого стенда! Кроме того, на системной плате имеются органы управления фирменными технологиями Green Power и OC Genie. Первая отвечает за активацию энергосберегающего режима, а вторая предназначена для авторазгона системы. Остается добавить, что к плате можно подключить четыре вентилятора, причем процессорный имеет возможность управления скоростью вращения по ШИМ.
Недаром в названии модели присутствует словосочетание «Power Edition». Инженеры MSI уделили проектированию подсистемы питания самое пристальное внимание. Элементная база MSI 870A Fuzion Power Edition, по заявлениям производителя, соответствует жестким требованиям военных стандартов. В схеме VRM центрального процессора применены Hi-с CAP — полимерные конденсаторы с высокой проводимостью, которые имеют увеличенный срок работы в условии повышенных температур. Во всех остальных цепях применяются высококачественные емкости с полимерным электролитом от ведущих японских производителей, а все дроссели имеют закрытое исполнение, что гарантирует отсутствие посторонних звуков во время работы и меньший нагрев. Системная плата получает питание от основного 24-контактного разъема АТХ, а также восьмиконтактного EPS12V. Согласно спецификации, системная плата способна работать со всеми современными процессорами AMD, имеющими тепловой пакет до 140 Вт включительно. Разъемы расположены по краям РСВ, что должно позитивно сказаться на удобстве сборки и организации вентиляции внутри корпуса ПК. В дополнение к основным, на плате распаян дополнительный шестиконтактный разъем, какой используется для питания видеокарт. Он служит для усиления подсистемы питания графических акселераторов, которые вынуждены обходиться без дополнительного питания. Реализация и схемотехнические решения преобразователя питания CPU заслуживает отдельного упоминания.
Преобразователь построен по 10-фазной схеме, где восемь фаз отводится для питания вычислительных ядер процессора, а две фазы питают встроенный контроллер памяти и кеш-память третьего уровня (только для Phenom II). В качестве ШИМ контролера применен uP6214AK производства uPI Semiconductor Corp. К слову, точно такой же контроллер установлен на флагманской модели MSI 890FXA-GD70. В цепях VRM установлено 12 конденсаторов Hi-c CAP по 470 мкФ и пять конденсаторов с полимерным электролитом по 270 мкФ. В качестве силовых элементов применено 10 интегральных сборок DrMOS, каждая из которых сочетает в себе пару полевых транзисторов и их драйвер. Благодаря интеллектуальной системе управления в моменты умеренной нагрузки количество активных фаз может уменьшаться, снижая тем самым тепловыделение и энергопотребление.
Силовые элементы охлаждаются массивным радиатором из алюминиевого сплава, который надежно крепится подпружиненными болтами. Такая мощная подсистема избыточна в номинальных режимах работы, но придется очень кстати любителям разгона. Но если к подсистеме питания и её температурному режиму никаких вопросов не возникает, то система охлаждения чипсета весьма скромная. Северный мост охлаждается миниатюрным алюминиевым радиатором и дополнительный обдув ему бы не помешает, особенно в нештатных режимах эксплуатации. Южный мост также накрыт низкопрофильным игольчатым радиатором, но размер кажется несколько великоватым. Разгадка очень проста: помимо отвода тепла от SB850 это же радиатор отвечает за охлаждение чипа Lucid LT22102.
Последний отличается весьма скромным тепловыделением и такого радиатора должно хватать для нормальной работы. Но мы все равно рекомендуем не забывать об организации вентиляции внутри системного блока!
Задняя панель имеет следующую конфигурацию:
К вашим услугам шесть портов USB2.0 для подключения различной периферии, по одному разъему FireWire и USB3.0, а также пара разъемов PS/2 для подключения клавиатуры и мыши. Звуковой тракт имеет шесть аналоговых разъемов (четыре для подключения аудиосистемы 7.1, линейный и микрофонный входы), а также оптический и коаксиальные выходы S/PDIF. Завершают картину порт Gigabit Ethernet и кнопка Clear CMOS. Не хватает только eSATA, но, как уже было сказано, плата лишена поддержки данного интерфейса. От рассмотрения дизайна и возможностей расширения переходим к изучению комплектного ПО и BIOS setup.
Комплектное ПО
На DVD-диске, который входит в комплект поставки MSI 870A Fuzion Power Edition, есть драйверы для чипсета и дополнительных контроллеров, а также некоторое количество полезных программ, на двух из которых мы остановимся особо. Первая из них уже встречалась нам во время обзора предыдущей платы MSI. Это Control Center, и в прошлый раз его работа вызвала ряд нареканий. На этот раз разработчики обновили код программы, все функции работают без ошибок. Интерфейс остался прежним:

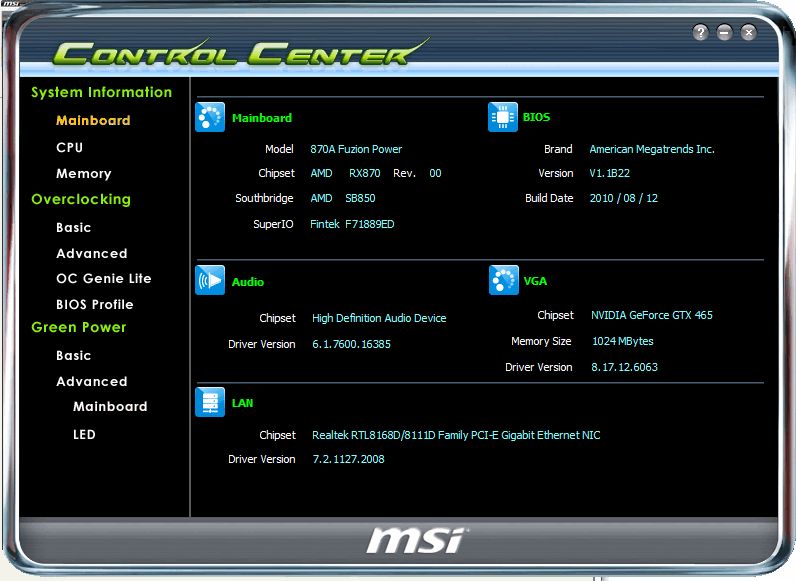

Вкладка System Information дает исчерпывающую информацию о материнской плате, ЦП и установленных в системе модулях ОЗУ. Вкладка Overclocking по прежнему позволяет изменять основные настройки системы, такие как опорная частота, множитель процессора, встроенного северного моста и шины НТ, а также устанавливать частоту ОЗУ. Доступна регулировка напряжений питания всех основных узлов системной платы, ЦП и ОЗУ. Пользователь также может выбрать один из трех предустановленных профилей производительности. Подпункт OC Genie lite не имеет органов управления, а лишь содержит анимированную инструкцию по активации функции автоматического разгона. Подпункт BIOS Profile позволяет сохранить текущие настройки BIOS в файл, а также задействовать один из сохраненных в BIOS профиль настроек. Для применения настроек потребуется перегрузка системы. Раздел Green Power позволяет осуществлять мониторинг температур и питающих напряжений, тут же имеются опции управления скоростью вращения вентиляторами. Таким образом, MSI Control center избавился от «детских болезней» и может рекомендоваться для управления и мониторинга системной платой.
Обратим ваше внимание на еще одну очень полезную программу — BIOS Core unlocked technology:
Название говорит само за себя, эта программа предназначена для активации «скрытых ресурсов» процессоров AMD. Кроме рассмотренных программ на диске находятся Live Update 4, предназначенная для обновления прошивки из среды Windows, а также Adobe Acrobat Reader и 60-дневная пробная версия Norton Internet Security. Теперь же от рассмотрения фирменного ПО MSI мы плавно переходим к изучению BIOS Setup.

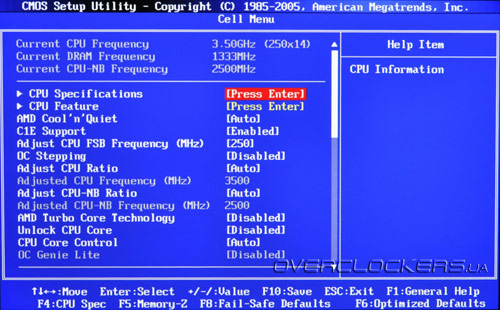

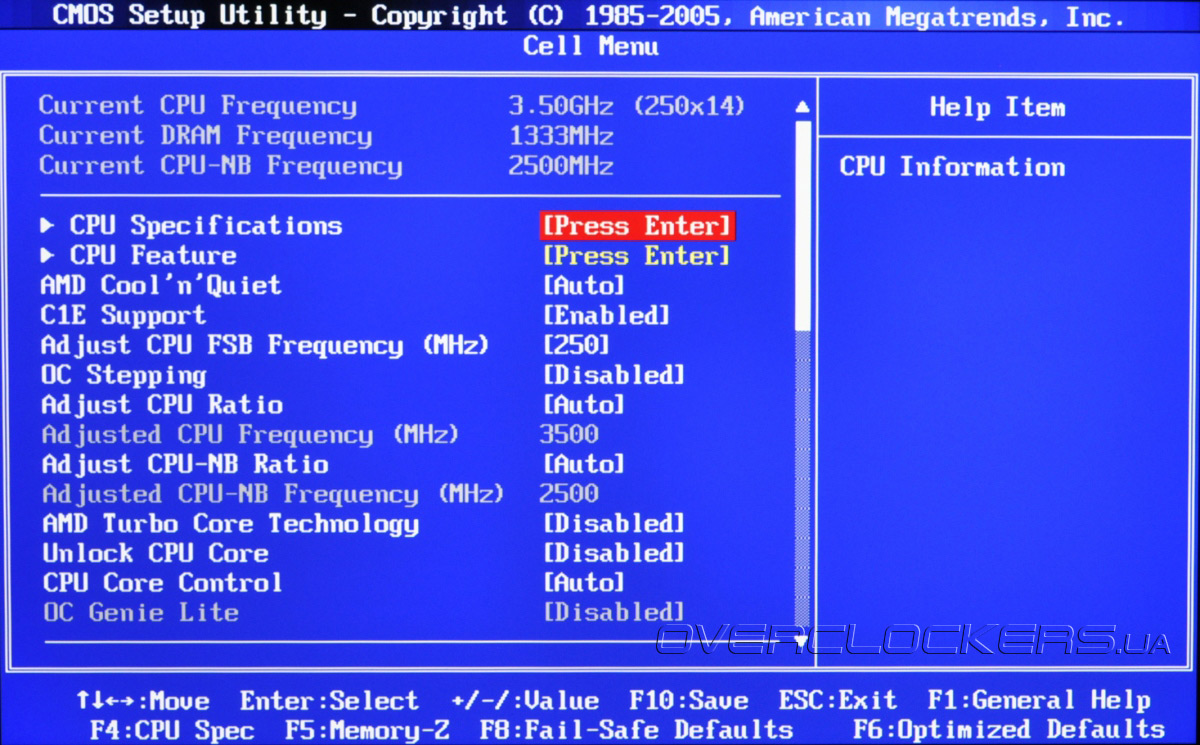

BIOS Setup

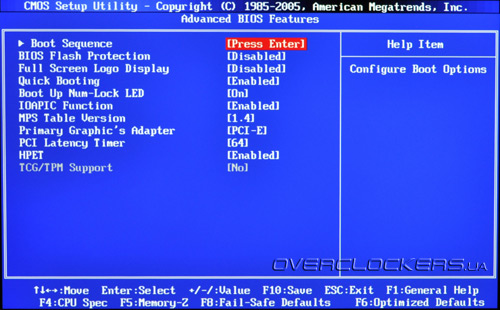

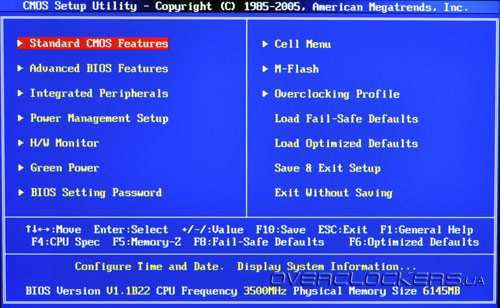

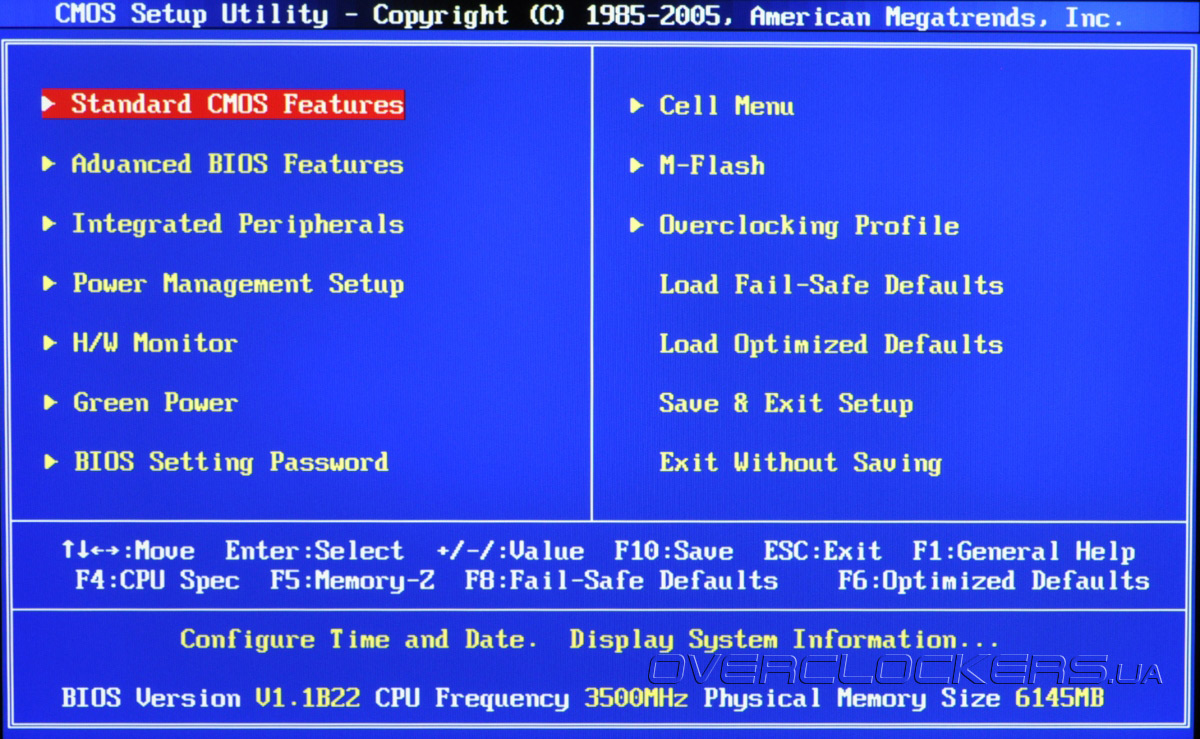

BIOS системной платы 870A Fuzion основан на коде AMI. Плата поступила на тесты с прошивкой 1.1B22 от 12.08.2010, с этой версией и проводилось тестирование. Для входа меню традиционно используется нажатие клавиши Del во время прохождения процедуры POST. В главном меню помимо названия разделов отображается текущая частота процессора, объем установленной ОЗУ и версия прошивки.
Раздел Standard CMOS Features содержит лишь установки даты/времени, поэтому мы не будем на нем останавливаться. В пункте меню Advanced BIOS Features сосредоточено управление параметрами загрузки:

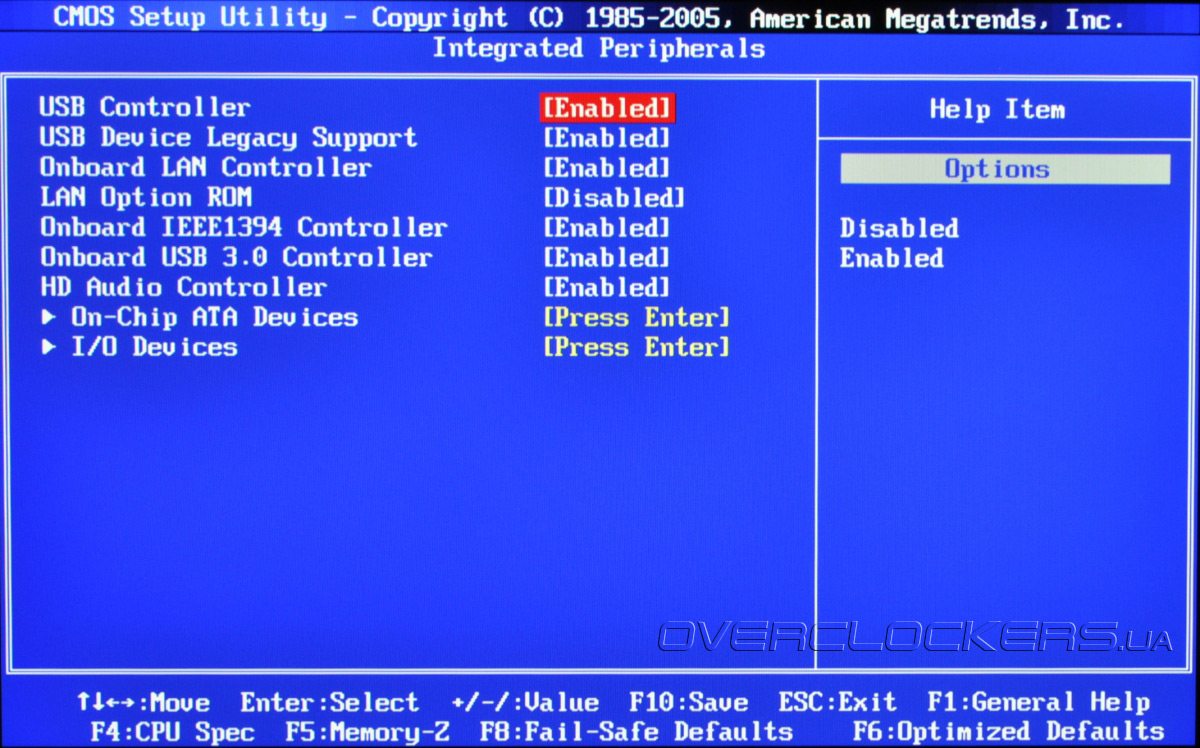

Раздел Integrated Peripherals, отвечающий за настройку контроллеров периферии, весьма скромный. Это объясняется разумным подходом к оснащению системной платы, которая не перенасыщена ненужной большинству пользователей функциональностью.
Раздел Power Management Setup не отличается богатством опций, его содержание типично для большинства системных плат. Гораздо интереснее меню H/W Monitor, которое позволяет осуществлять контроль двух основных температур, тахометрических данных трех системных вентиляторов и контроль напряжения шин +3,3 В, +5 В, +12 В, а также напряжении на ядре процессора:

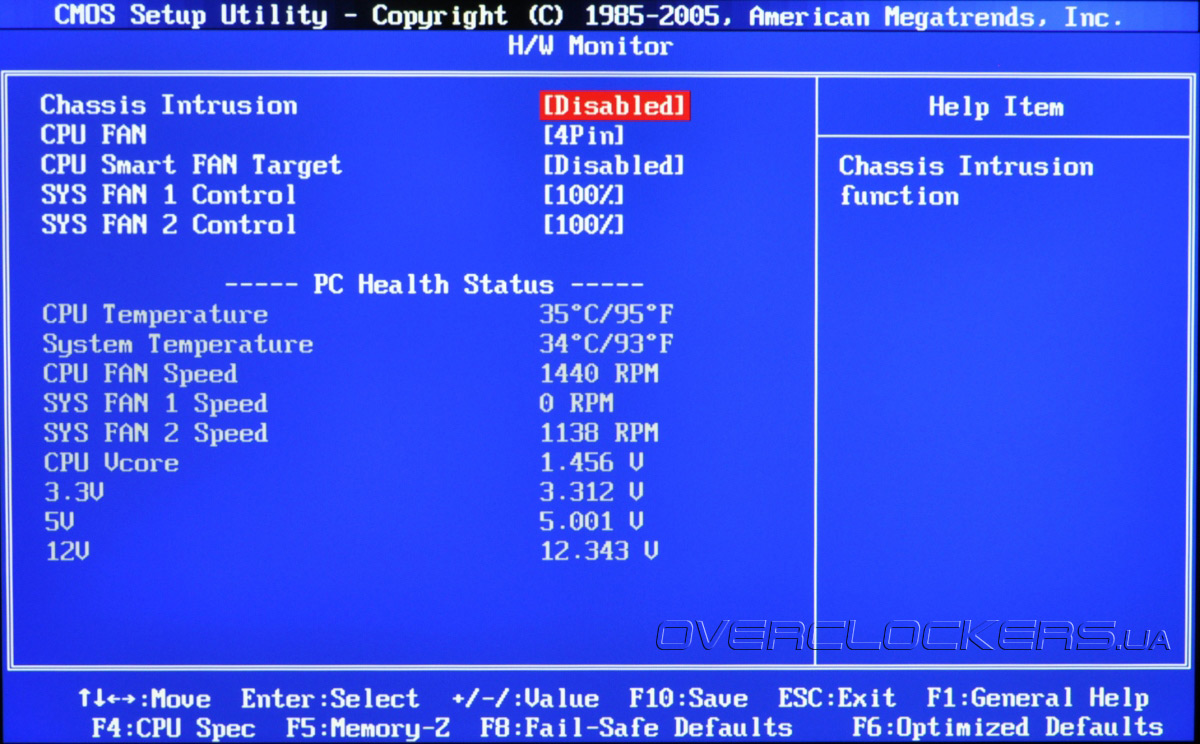

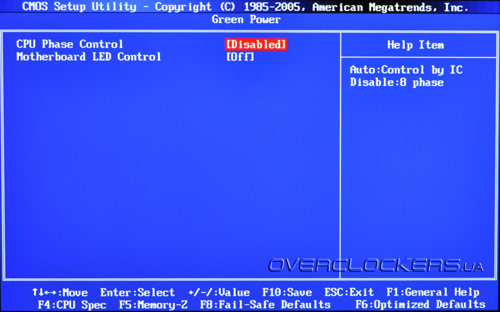

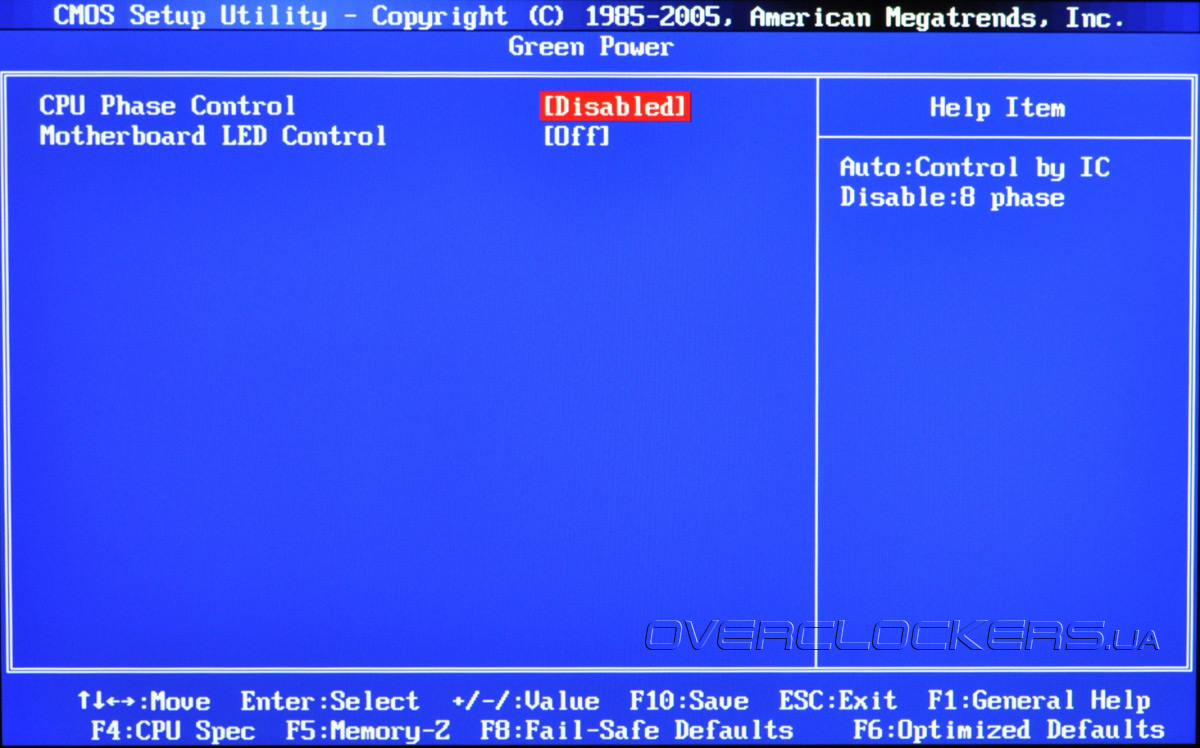

Кроме контроля показаний в этом же разделе находятся опции управления скоростями вращения трех вентиляторов. А вот меню Green Power — «визитная карточка» материнок MSI. Как уже было сказано, подсистема питания 870A Fuzion Power Edition позволяет отключать часть фаз преобразователя питания процессора в моменты умеренной нагрузки.
Как и большинство современных материнских плат, платы MSI имеют встроенную утилиту обновления прошивки M-Flash, особенности которой были подробно рассмотрены при обзоре MSI 890FXA-GD70. Как и у флагманской модели, все опции, связанные с оптимизацией производительности, сосредоточены в разделе Cell Menu. Следует отметить, что перечень настроек и диапазоны их изменения удовлетворят даже самого требовательного пользователя.

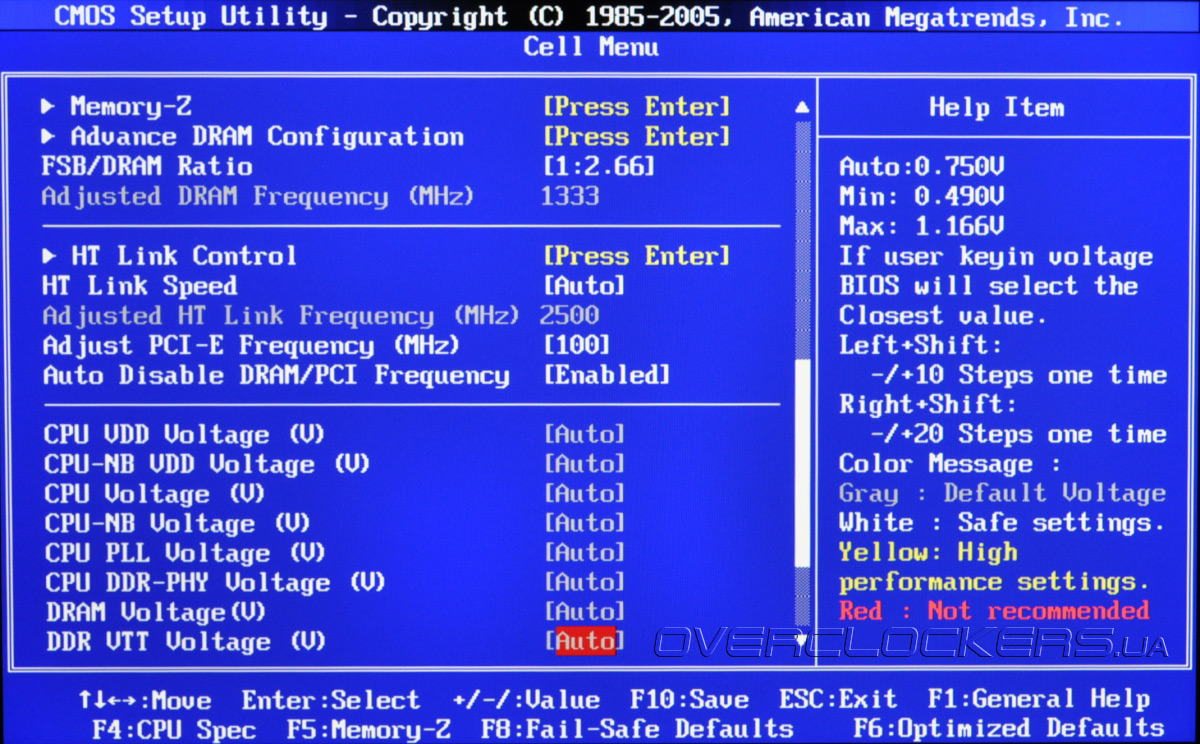

Здесь сосредоточено управление энергосберегающими технологиями процессора, доступно изменение множителей NB, HT, базовой частоты и частоты PCI-E. Несмотря на отсутствие поддержки АСС южным мостом SB850, инженеры MSI снабдили системную плату дополнительным контроллером, который позволяет задействовать скрытые резервы процессоров AMD. Регулировке поддаются напряжения питания практически всех основных узлов системной платы. Диапазоны регулировок очень широки, новичкам лучше не увлекаться, благо, что опасные значение подсвечиваются красным цветом. Перечень напряжений и пределы регулировки представлены в таблице.
| Параметр | Диапазон регулировки, В | Шаг, В |
| CPU VDD Voltage | 1,1–1,475 | 0,0125 |
| CPU-NB VDD Voltage | 1,1–1,475 | 0,0125 |
| CPU Voltage | Зависит от CPU Vdd | Зависит от CPU Vdd |
| CPU-NB Voltage | Зависит от CPU-NB | Зависит от CPU-NB |
| CPU PLL Voltage | 1,72–3,15 | 0,05 |
| CPU DDR-PHY Voltage | 0,689–1,819 | 0,01 |
| DRAM Voltage | 0,978–2,485 | переменный шаг |
| DDR VTT Voltage | 0,49–1,166 | переменный шаг |
| NB Voltage | 0,084–1,393 | 0,005 |
| NB PCI-E Voltage | 1,6–2,43 | 0,01 |
| SB Voltage | 1,05–1,5 | 0,01 |
| HT Link Voltage | 0,8–1,83 | 0,01 |
Посмотреть информацию SPD для текущей частоты ОЗУ можно во вкладке Memory-Z, а настройки памяти находятся в подменю Advanced DRAM Configuration:

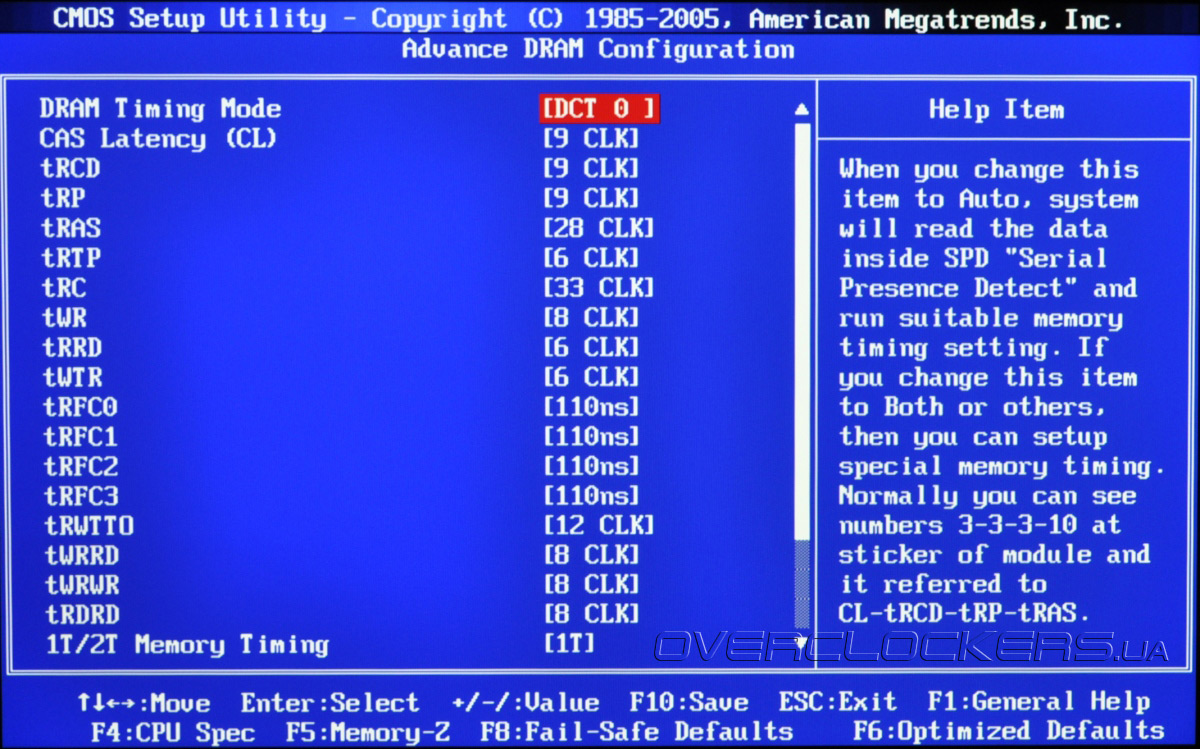

Регулировке поддаются лишь основные тайминги, но и этого вполне достаточно для тонкой настройки подсистемы оперативной памяти.

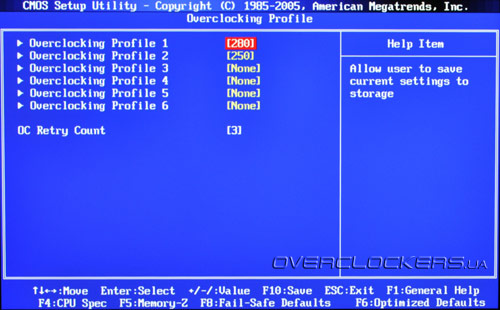

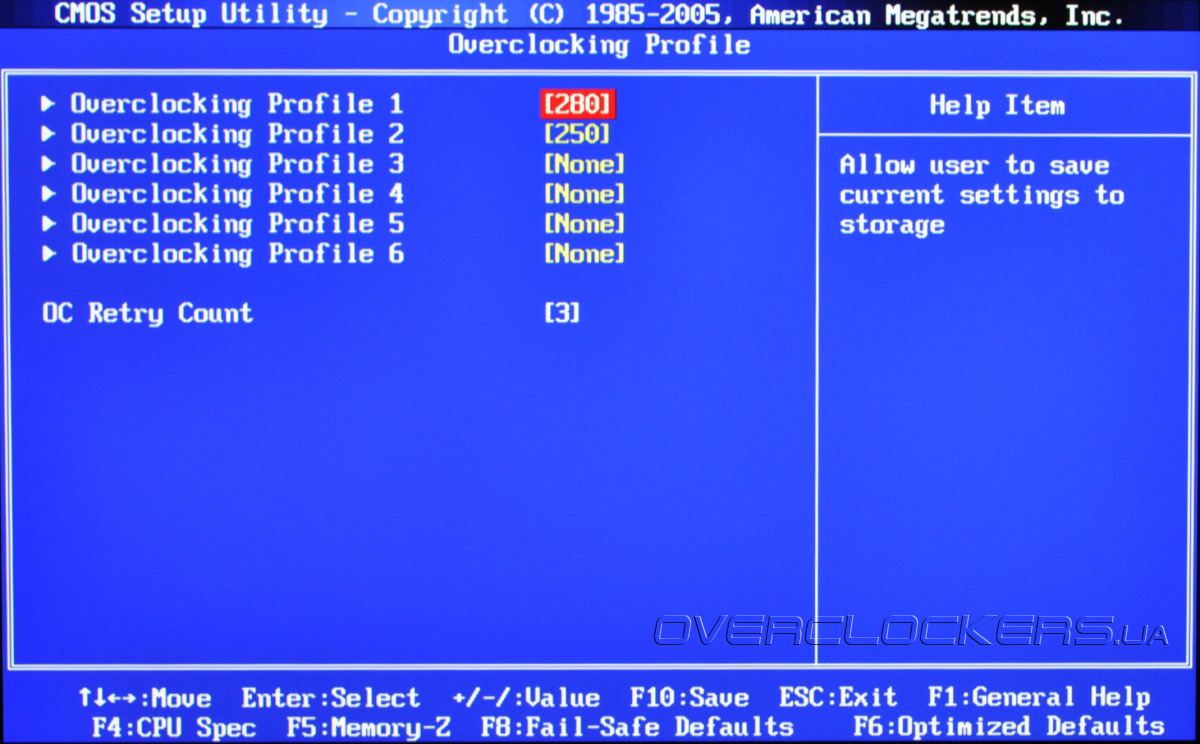

BIOS 870A Fuzion позволяет сохранять до шести профилей пользовательских настроек, к каждой можно записать название и комментарии:
Интересная особенность данной системной платы заключается в том, что в случае переразгона плата не только сбрасывает настройки, но также предлагает выбрать один из сохраненных профилей BIOS и сразу загрузить его. Уверяем вас, что за время тестирования, в том числе при проведении экспериментов по разгону, нам ни разу не пригодилась кнопка Сlr_CMOS, так как плата всякий раз стартовала с безопасными параметрами.
Таким образом, BIOS Setup предоставляет достаточно универсальный и мощный инструментарий для экспериментов по разгону, а наличие мощной подсистемы питания позволяет рассчитывать на достижение высоких тактовых частот. Но пора переходить к исследованию разгонного потенциала.
Разгонный потенциал
Перед тем как перейти к тестированию системной платы в предельных режимах, мы решили проверить функцию автоматического разгона OC Genie. Надо сказать, мы были приятно удивлены. Включение авторазгона осуществляется чрезвычайно просто: достаточно нажать соответствующую кнопку, которая расположена на РСВ вблизи разъемов SATA. После подачи питания плата может несколько раз перегзаружаться, после чего на экране появляется предупреждение, что включен режим OC Genie и пользователю не рекомендуется делать какие-либо изменения в BIOS Setup. Результаты разгона откровенно порадовали: процессор был разогнан до частоты 3486 МГц при напряжении Vcore 1,48 В. Встроенный северный мост работал на частоте 2490 МГц синхронно с шиной НТ. Для достижения таких результатов плата увеличила опорную частоту до 249 МГц, ОЗУ работала на 1328 МГц при таймингах 9-9-9-28-1Т. В таком режиме система демонстрировала полную стабильность. Заметим, что после активации OC Genie перестали работать технологии Cool'n'Qiute и TurboCore.

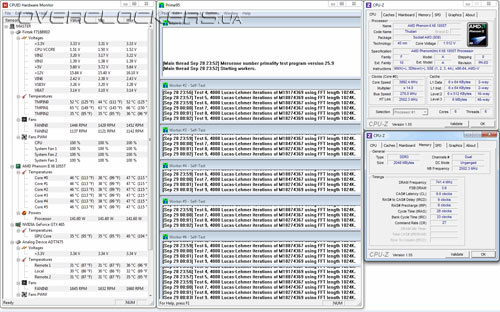

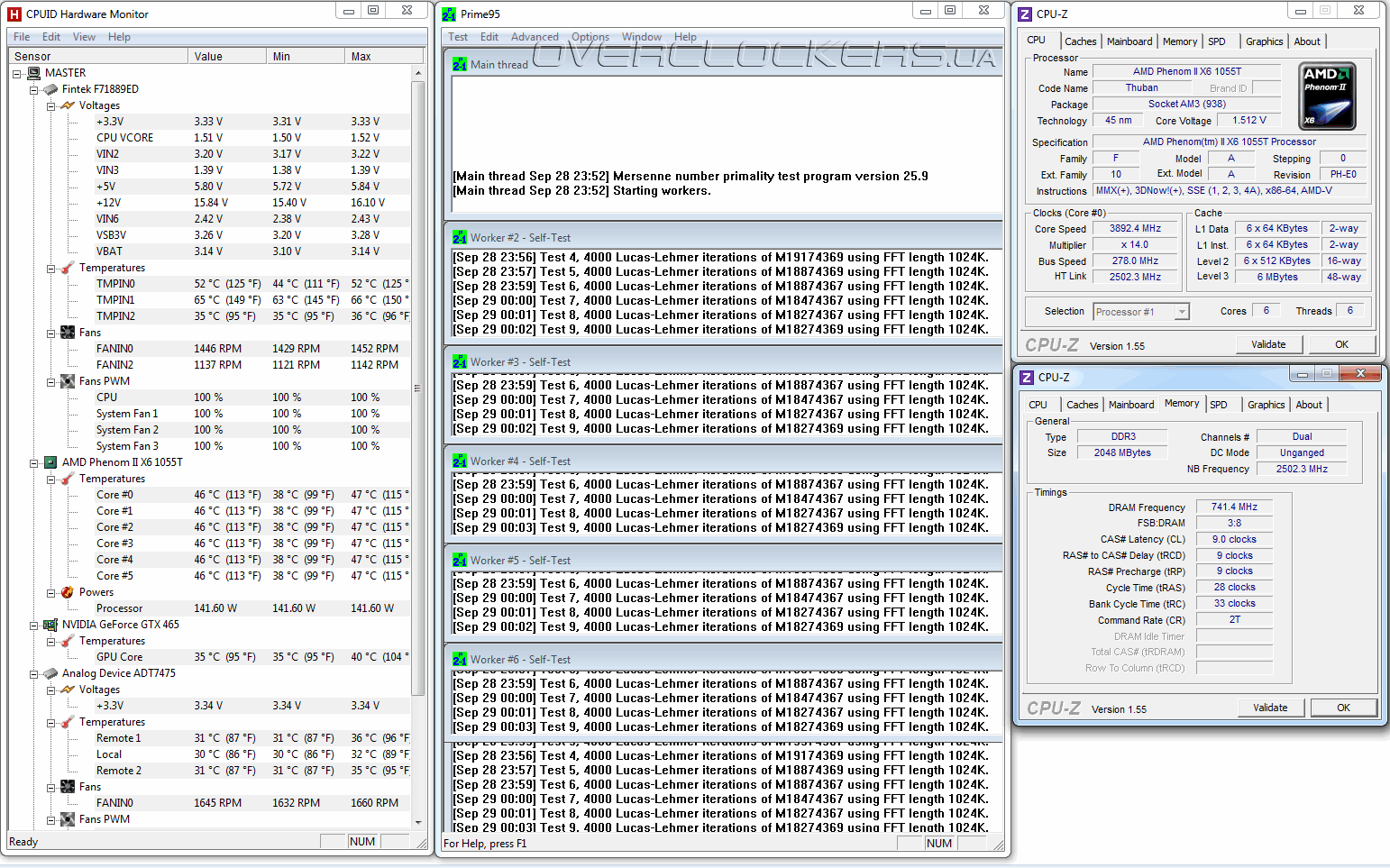

Ручной подбор параметров позволил добиться лучших результатов. Максимальное значение базовой частоты, при котором система сохраняла полную стабильность, оказалось равным 298 МГц. Вообще плата стартовала и при 300 МГЦ, и даже при 315 МГц, но стабильности мы так и не добились. Дело в том, что делитель BCLK:DRAM 1:2 оказался нерабочим, а при использовании делителя 3:8 наша ОЗУ оказалась неспособной нормально функционировать на частотах выше 1600 МГц. Это стало основным сдерживающим фактором дальнейшего повышения BCLK.
Максимальный же разгон процессора на системной плате MSI 870A Fuzion Power Edition составил 3892 МГц. Для этого мы подняли Vcore до 1,525В, зафиксировали множители HT и NB в значении х9.
Дальнейшее увеличение базовой частоты неизбежно приводило к BSOD. Повышение напряжения питания не добавляло стабильности, хотя температура и оставалась в разумных пределах. Разгон можно считать удовлетворительным, хотя выпуск новых версий прошивки может еще улучшить и без того неплохие показатели. Это максимальные результаты, показанные нашим Phenom II X6 1055Т за все время тестирования!
HYDRA Engine. Архитектура, принцип работы и результаты тестирования
Перед тем, как погрузиться в подробное рассмотрение технологии HYDRA, напомним общие принципы работы multiGPU конфигураций. Существует три основных режима работы SLI и CrossFire: SFR, AFR, и Super AA. Первые два предназначены для увеличения производительности, последний направлен на повышение качества изображения. Остановимся подробно на каждом из них. В режим SFR (Split Frame Render) кадры разбиваются на отдельные участки, после чего каждая видеокарта обрабатывает «свой участок». Конечное изображение формируется «мастер-картой», к которой подключен монитор. Режим AFR (Alternate Frame Rendering) подразумевает поочередную обработку целых кадров каждым из графических адаптеров. На практике это выглядит так: один из акселераторов обрабатывает все четные кадры, а второй — все нечетные. В теории, оба метода могут давать двукратный прирост производительности. Как мы уже говорили, метод Super AA (Anti Aliasing) предназначен для улучшения качества картинки. В этом режиме обе видеокарты обрабатывают один и тот же кадр с небольшим смещением, при наложении эффект «гребенки» (aliasing) уменьшается и изображение выглядит более реалистичным. На практике, эффективность работы конфигураций multiGPU напрямую зависит от оптимизации кода игры и поддержки со стороны драйверов графических адаптеров.
За долгие годы существования и SLI, и CrossFire достигли «зрелости», и построение multiGPU становится все более актуальным. На рынке имеется масса материнских плат с поддержкой двух и более видеокарт, невысокое энергопотребление позволяет обойтись скромными по мощности блоками питания, а поддержка со стороны игр и драйверов постоянно совершенствуется. Так, для апгрейда видеоподсистемы пользователю достаточно поставить дополнительный акселератор, но он должен быть той же модели, или хотя бы принадлежать к тому же семейству видеочипов. Про объединение в SLI или CrossFire карт разных поколений даже и речи не идет! Но в 2009 году компания Lucdlogix представила революционную разработку — HYDRA Engine, которая позволяет не только объединять ресурсы видеокарт, принадлежащих к разным поколениям, но и создавать multiGPU конфигурации на базе решений NVIDIA и AMD.
Для этого был разработан чип Lucid LT22102, который представляет SoC (System on Chip), содержащий в себе RISC-процессор, функционирующий на частоте 300 МГц, коммутатор на 48 линий PCI-Express и некоторые другие вспомогательные блоки. Чип произведен с соблюдением норм 65 нм литографического техпроцесса и отличается умеренным тепловыделением.

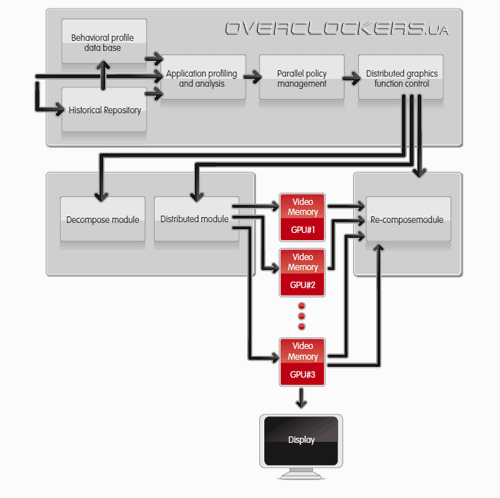

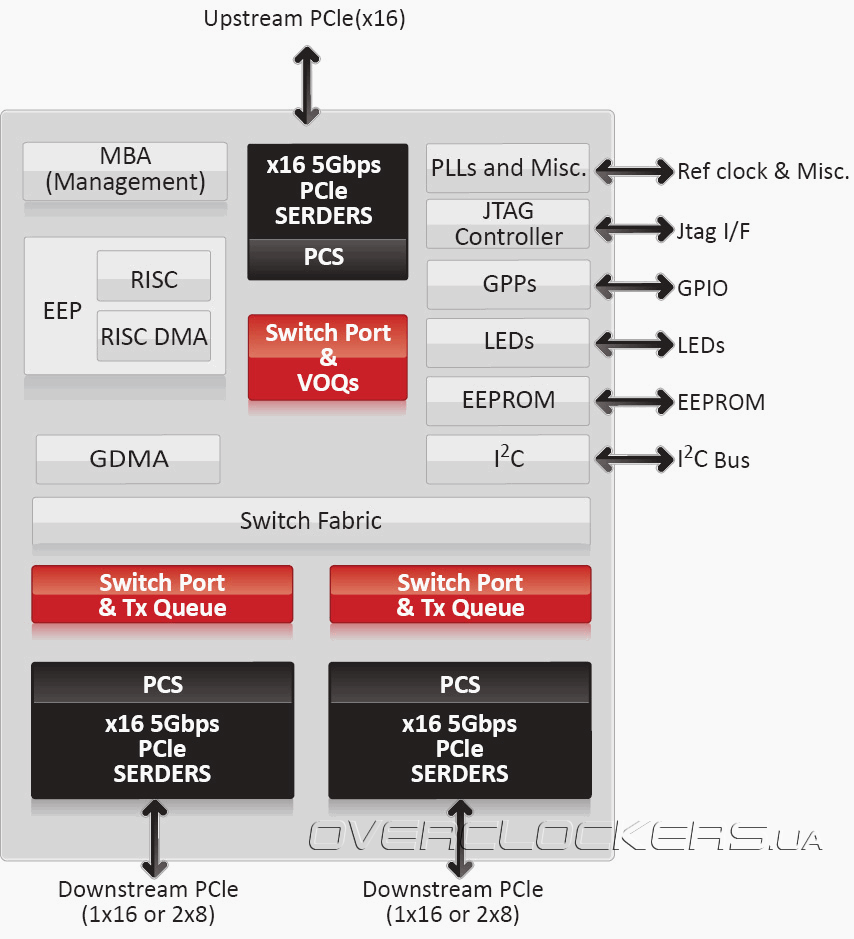

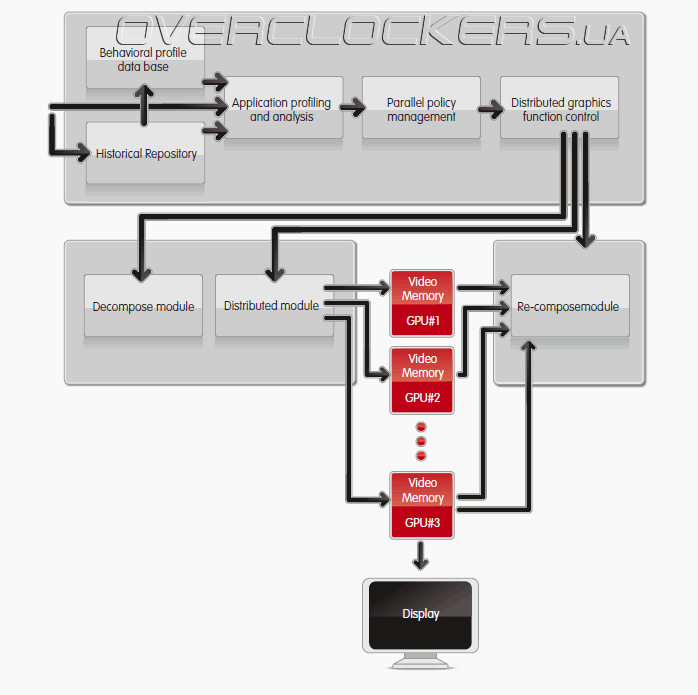

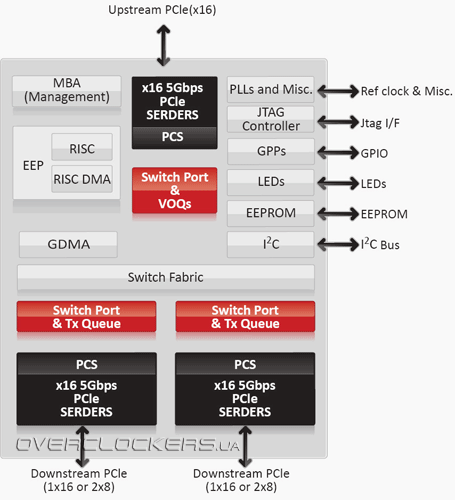

Как видно из блок-диаграммы, 16 линий PCI-Express 2.0 предназначены для связи Hydra с контроллером PCI-E системной платы, а два интерфейса PCI-Express 2.0 х16 используются для подключения видеокарт. Основное назначение чипа — анализ кадров изображения и распределение нагрузки между видеокартами, на которых построена multiGPU конфигурация.
Драйвер HYDRA использует профили различных приложений и определяет оптимальный алгоритм параллельной обработки в зависимости от типа и количество установленных видеоадаптеров.
Этот процесс имеет собственное имя — Real Time Distributed Technology (RTDT). По заявлениям разработчиков использование RTDT имеет ряд неоспоримых преимуществ:
- увеличение производительности на конфигурации multiGPU даже в случае отсутствия поддержки со стороны приложения (игры);
- возможность объединения ресурсов видеокарт различных поколений;
- построение multiGPU с одновременным использованием видеокарт AMD и NVIDIA;
- отсутствие необходимости мостиков SLI, CrossFire.
Функционирование HYDRA Engine мы испытывали на системе следующей конфигурации:
- процессор: AMD Phenom II X6 1055T (3,5 ГГц, 6 ядер, TC off);
- кулер: Xigmatek HDT1284S (1400 об/мин);
- материнская плата: MSI 870A Fuzion Power Edition (BIOS 1.1B22 от 12.08.2010);
- память: Take-Ms PC-10660 (DDR3-1333, 2x2 ГБ + 2x1 ГБ);
- жесткий диск: WD10FALS (1 ТБ, 7200 об/мин, 32 МБ);
- блок питания: Seasonic X-650 (650 Вт).

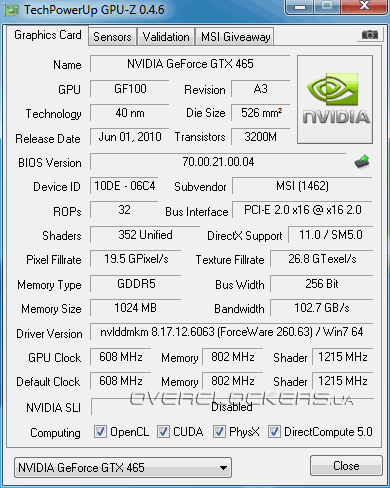

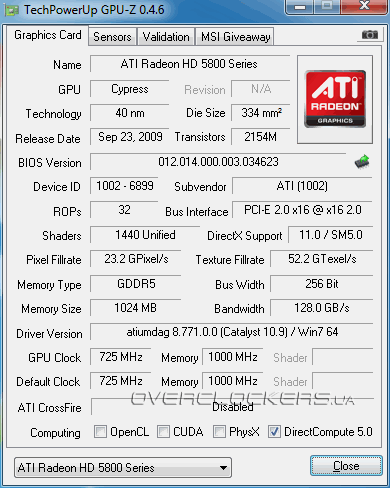

Во время тестирования обе видеокарты функционировали на своих штатных частотах под управлением драйверов Catalyst 10.9 для AMD Radeon и ForceWare 260,63 для NVIDIA GeForce:
Для активации HYDRA Engine необходима установка специализированного программного обеспечения. С сайта Lucidlogix был загружен инсталляционный пакет версии 1.6.109 от 07.09.2010, содержащий драйверы и системное ПО. После установки и перегрузки системы в области нотификаций появляется значок, нажав на который можно вызвать главное окно HydraLogix. Интерфейс несколько аляповатый, но простой и понятный. Возможно, свою роль здесь сыграла симпатичная девушка-андроид, но, скорее всего, сказался минимум доступных настроек.

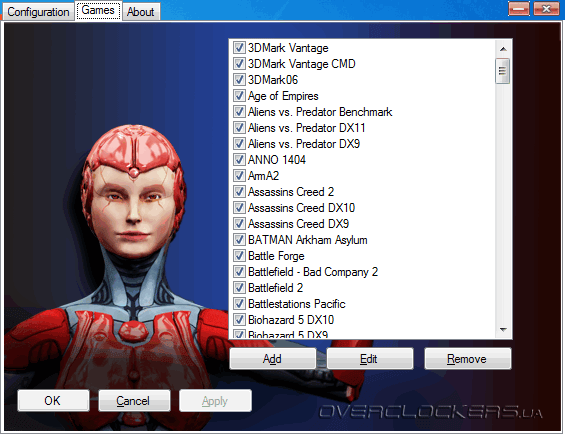

Пользователь может задействовать HydraLogix только в тех играх и приложениях, для которых эффект использования максимален.

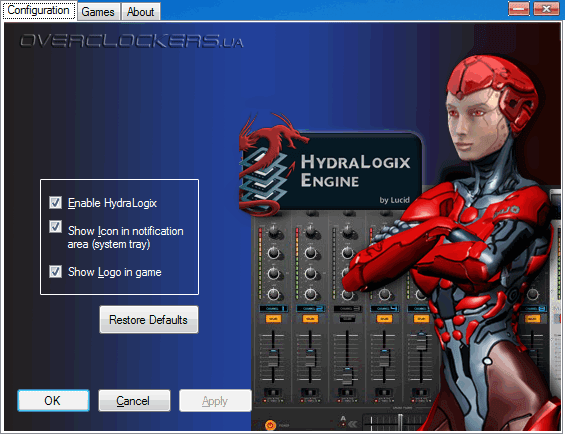

Для этого достаточно отметить соответствующие чекбоксы, остальные же игры будут запускаться на ресурсах видеоадаптера, который вставлен в первый по счету разъем PCI-Е х16. Если игра присутствует в списке, но HydraLogix не желает активироваться, то нужно вручную прописать путь к .ехе файлу приложения.
Итак, самое время перейти к результатам тестирования. Для тестов были выбраны 11 современных игр:
- Alien vs. Predator;
- Call of Juarez;
- Crysis;
- DIRT 2;
- Far Cry 2;
- Just Cause;
- Lost Planet 2;
- Resident Evil 5;
- S.T.A.L.K.E.R Call of Pripyat;
- Tom Clancy`s HAWX;
- World in Conflict II.

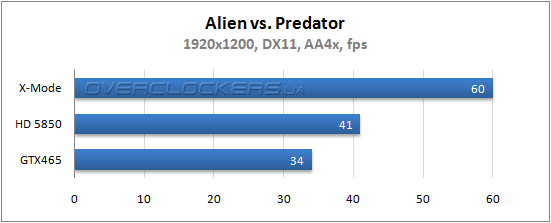

Отличный прирост до 48% наблюдается в Alien vs. Predator при полном сохранении стабильности и неизменно высоком качестве картинки! В Resident Evil 5 прирост скромнее, но все же составляет 25%, а это уже нельзя списать на погрешность измерения.
В других играх все не так радужно. Just Cause отказалась запускаться, а Lost Planet 2 «вылетала» в процессе тестирования. В остальных играх измерения фиксировали показания fps на уровне одиночной Radeon HD 5850, которая была установлена в первый слот PCI-E x16.

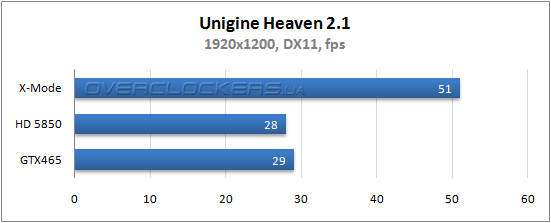

В специализированных тестовых пакетах ситуация гораздо лучше. В 3DMark Vantage результаты выросли почти на 53% в общем зачете и более 55% в тесте GPU.

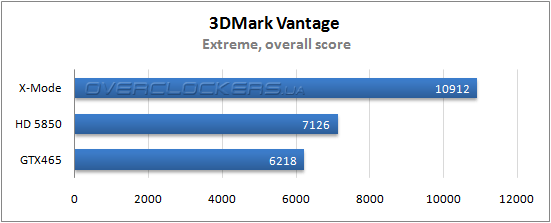

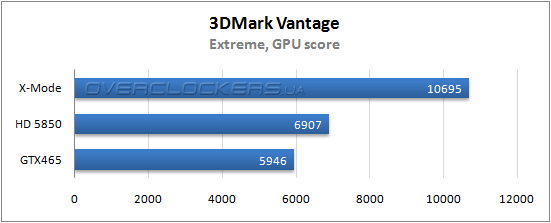

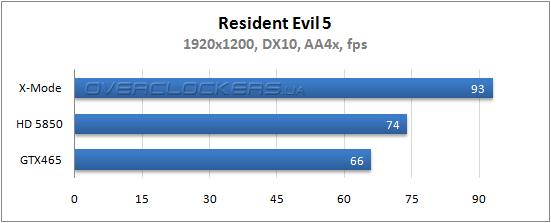

Но еще больший, просто невероятный результат продемонстрировал X-mode HYDRA Engine в тесте Ungine Heaven 2.1:
Целых 78%! Нам остается пожелать программистам Lucidlogix не прекращать работы над драйверами, чтобы подобный прирост стал нормой в подавляющем большинстве игр. А пока… Количество приложений, под которые оптимизированы драйверы HYDRA Engine, не очень велико и построение X-mode вряд ли можно назвать разумной затеей. Хотя сама концепция смелая и вызывает неподдельный интерес. А сейчас перейдем к завершающей части нашего обзора — изучению общего уровня производительности системной платы MSI 870A Fuzion Power Edition.
Тестовый стенд
C момента нашего последнего тестирования стенд претерпел значительные изменения. Во-первых, была обновлена подсистема ОЗУ, теперь для тестов разгонного потенциала используется пара модулей DDR3 PC-10660 1024 MB Take-MS. Во-вторых, у нас новая видеокарта — теперь это GeForce GTX 465. Наконец, эксперименты по разгону выявили еще одно слабое место в нашем тестовом стенде — это блок питания. Место FSP 600-GLN80 занял новый БП Seasonic X-650. Это блок питания показал себя с наилучшей стороны, когда без малейших проблем «потянул» систему с двумя весьма прожорливыми видеокартами и разогнанным шестиядерным процессором AMD.
Итак, конфигурация тестового стенда выглядит так:

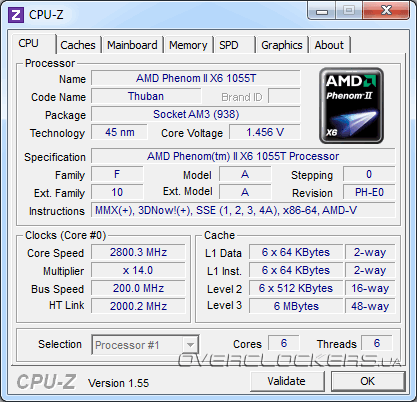

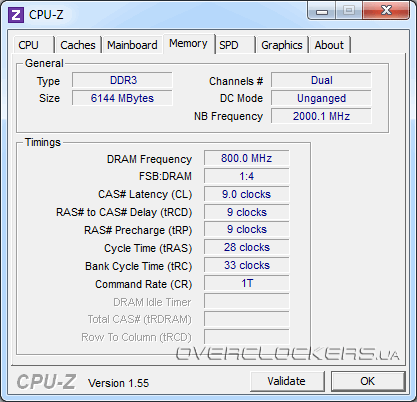

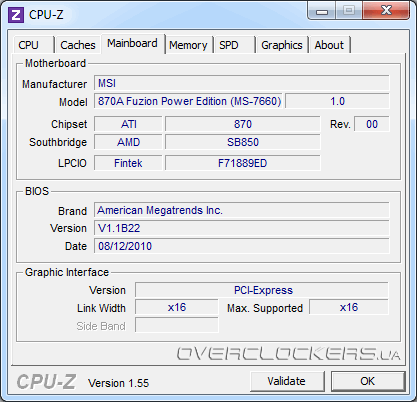

- процессор: AMD Phenom II X6 1055T (2,8 ГГц, 6 ядер, TC on);
- кулер: Xigmatek HDT1284S (1400 об/мин);
- материнская плата: MSI 870A Fuzion Power Edition (BIOS 1.1B22 от 12.08.2010);
- видеокарта: MSI N465GTX Twin Frozr II Golden Edition;
- память: Take-Ms PC-10660@1600, 2x2 ГБ + 2x1 ГБ ;
- жесткий диск: WD10FALS (1 ТБ, 7200 об/мин, 32 МБ);
- блок питания: Seasonic X-650 (650 Вт).
Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90 ознакомительная версия), на которую были установлены последние обновления на сентябрь 2010 г. Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось. Для системной платы были установлены драйверы AMD Catalyst 10.9, для видеокарты GeForce GTX 465 использовались новейшие NVIDIA ForceWare 260.63. Список тестового программного обеспечения претерпел несколько изменений и теперь выглядит вот так:
- Everest 5.50.2136 (Cache & Memory benchmark);
- wPrime Benchmark 2.03;
- SuperPi 1.5;
- Fritz Chess Benchmark;
- WinRAR 3.93 x64 (встроенный тест);
- Cinebench R11.5 (64bit);
- x264 HD Benchmark v3.0;
- 3DMark Vantage 1.0.1;
- FarCry 2;
- Resident Evil 5 benchmark;
- Tom Clancy's H.A.W.X.
Результаты тестирования

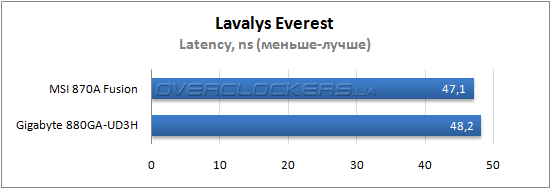

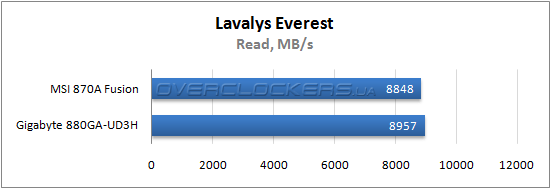

Наше тестирование, как всегда, открывает измерение пропускной способности и латентности ОЗУ в популярном диагностическом пакете Lavalys Everest. Использовался встроенный Cache&Memory benchmark.

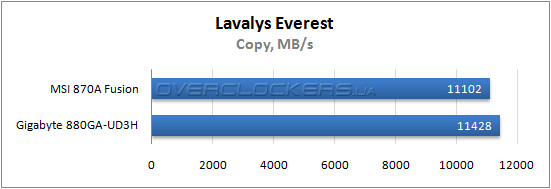

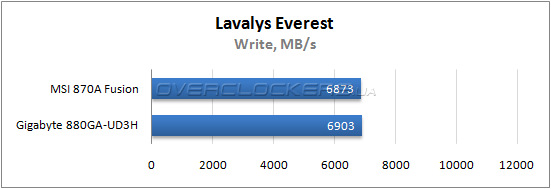

Системная плата MSI демонстрирует минимальное отставание пропускной способности ОЗУ, но имеет чуть меньшую латентность. Посмотрим, как это скажется на дальнейших результатах тестирования.

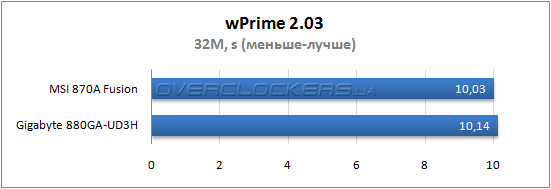

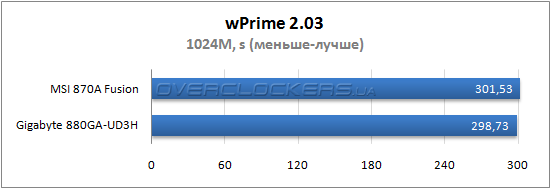

Тест wPrime 2.03 выбран потому, что его результаты идут «в зачет» в мировом рейтинге HWBot. Производительность зависит и от тактовой частоты ЦП, и от производительности подсистемы ОЗУ.
Снова MSI немного опередила визави в первом при расчете 32М, и так же несущественно отстала во втором тесте. В обоих случаях разница на грани погрешности измерения.

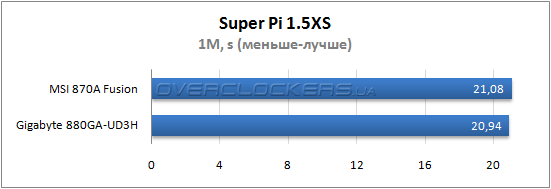

Тест SuperPi используется для измерения производительности очень давно. Мы применяем этот тест как индикатор работы AMD Turbo Сore. Если тест демонстрирует большой разброс результатов — значит, TC работает некорректно.
В этом случае обе платы показали очень близкие результаты, так что победителя в этой дисциплине нет.

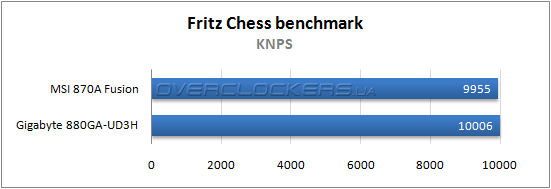

Полусинтетический тест Fritz Chess benchmark оценивает производительность при расчетах шахматных вариантов.
Вновь Gigabyte слегка ушла вперёд, хотя разница в 0,5% укладывается в погрешность измерений.
От синтетики мы переходим к тестам в прикладном программном обеспечении. Сжатие данных — это та задача, с которой ежедневно сталкиваются практически все пользователи ПК, а потому мы включили в тесты архиватор WinRar 3.93. Измерения выполнялись с помощью встроенного средства тестирования производительности.
Опять Gigabyte опережает «материнку» от MSI. Разница некритична, но складывается впечатление, что производительность MSI сдерживается мелкими недоработками прошивки. Что же, программистам MSI есть над чем поработать, дабы немного подтянуть уровень быстродействия 870A Fuzion.

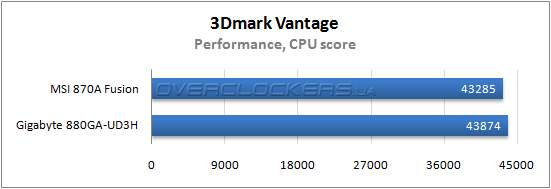

Рендеринг 3D-изображений хоть и не относится к распространенным ежедневным задачам, но мощные компьютеры покупают не только для игр. Именно поэтому мы включили тестирование в Cinebench R11.5. Кроме тестирования рендеринга силами CPU добавлен тест производительности OpenGL.

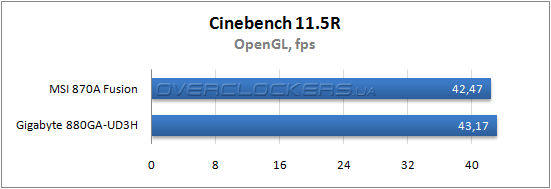

Результаты одинаковы, обе системные платы отлично приспособлены для работы в профессиональных приложениях.
Кодирование видео еще одна ресурсоемкая задача, которая часто выполняется на домашних системах, а при кодировании больших объемов видеоконтента высокой четкости скорость обработки играет важную роль. Обе платы были протестированы в x264 HD Benchmark 3.0. Мы намеренно отказались от отображения результатов каждого из двух проходов кодирования, ведь конечному пользователю важна средняя скорость.

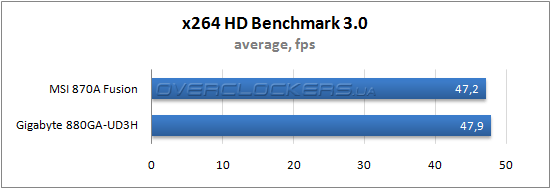

В этом тесте обе платы показали схожий уровень производительности. Любая из них обеспечит максимальный уровень производительности при кодировании видео.
И все-таки, мощные компьютеры чаще всего покупают ради современных ресурсоемких игр! Именно поэтому мы изменили состав и порядок тестов игрового раздела. Во-первых, было исключено тестирование в S.T.A.L.K.E.R Call of Pripyat, так как результаты слабо зависят от уровня быстродействия материнской платы. Его место занял бенчмарк Resident Evil 5. Во-вторых, игровой раздел пополнился тестированием в Tom Clancy's H.A.W.X. Но прежде чем приступить к играм, мы сравнили производительность системных плат в полусинтетическом 3DMark Vantage.

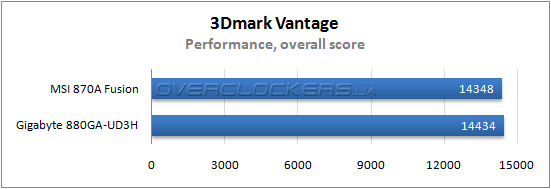

При тестировании с профилем Performance обе участницы продемонстрировали похожие результаты, как в общем зачете, так и в тестах CPU. Высокие результаты в тесте CPU объясняются тем, что в процессорных тестах активно используется NVIDIA PhysX.

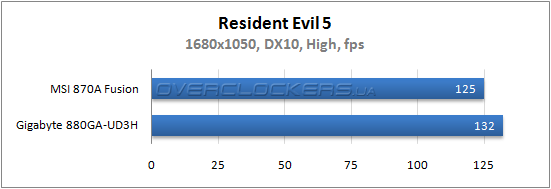

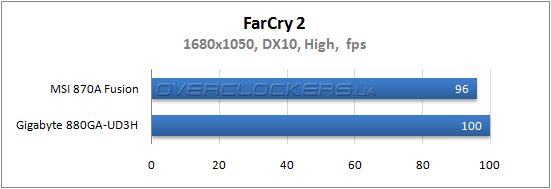

Игровые тесты проводились в разрешении 1680х1050, в играх выбирались высокие, но не максимальные, настройки качества изображения, сглаживание и анизотропная фильтрация не включались.

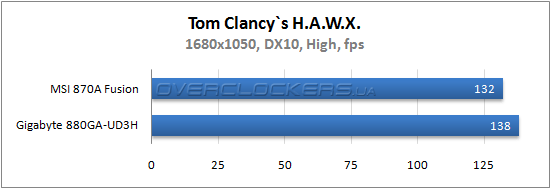

В играх снова проявляется небольшое отставание платы MSI. Разница эта очень мала и никак не сказывается на комфортности игрового процесса, а с ростом детализации производительность неизбежно ограничится возможностями видеокарты.
В качестве промежуточного итога мы отметим, что общий уровень производительность MSI 870A Fuzion Power Edition высок, но отнюдь не претендует на рекорд. Поэтому программистам MSI стоит немного поработать над прошивкой в плане оптимизации производительности.
Выводы
Системная плата MSI 870A Fuzion Power Edition оставила после себя неоднозначные впечатления. С одной стороны, это средняя модель в линейке плат MSI для процессоров Socket AM3. С другой — в продаже имеется флагманская MSI 890FXA-GD70, которая при ближайшем рассмотрении оставляет больше вопросов, чем ответов. Так или иначе, MSI 870A Fuzion показалась нам более сбалансированной, нежели её старшая сестра.
Перечислим основные преимущества новинки:
- поддержка уникальной технологии HYDRA Engine;
- мощнейшая подсистема питания ЦП;
- использование элементной базы, отвечающей требованиям военных стандартов;
- функциональный BIOS, хороший разгонный потенциал;
- возможность разблокировки процессоров AMD;
- поддержка USB3.0, SATA3;
- качественное комплектное ПО.
Недостатков нет так и много:
- отсутствие поддержки накопителей IDE;
- далеко не лучшая система охлаждения;
- мелкие недоработки BIOS.
Как видите, преимуществ больше, и что главное, они гораздо ценнее. Мы рекомендуем эту замечательную материнскую плату для построения мощной домашней системы, которой нипочем любые задачи: будь то игры, или требовательные профессиональные приложения. По совокупности преимуществ и благодаря применению уникальных в своем роде решений системная плата MSI 870A Fusion Power Edition получает награду «Выбор редакции: 2010»!
