Новый набор системной логики Intel поддерживает работу FSB равной 1333МГц и, в отличие от предыдущего P35, изготовленного по 90-нанометровому техпроцессу, производится по 65-нм производственным нормам. Это, в первую очередь, дает возможность еще больше повысить частоту FSB. Например, практический частотный потенциал P45 гарантирует стабильную работу вплоть до 2000 МГц (QPB). Ну и как всегда это бывает, новый техпроцесс уменьшил размер самого чипсета, его тепловыделение и, соответственно, потребление энергии.

Одно их самых важных новшеств в P45 - поддержка PCI Express 2.0 и двух графических интерфейсов, работающих в режиме x8+x8, что по пропускной способности соответствует формуле "PCI-E 1.1 x16 + PCI-E 1.1 x16". Напомним, что наборы системной логики Intel 3 Series поддерживали лишь PCI Express 1.1 (исключение составляет X38, в который поддержка PCI Express 2.0 и режим х16+х16 были введены изначально) и возможность объединения видеокарт по формуле "PCI-E x16 + PCI-E x4".
Сегодня, на примере материнской платы Jetway HI04, мы постараемся выяснить, смогла ли компания Intel выпуском своей новой системной логики сделать шаг в сторону улучшенной производительности и новых функций или же, как это не редко бывает, нам опять предлагают поменять шило на мыло.
Jetway HI04
Спецификации платы:
Модель | Jetway HI04 |
Чипсет | Intel P45 + ICH10 |
Socket | LGA775 |
Процессоры | 45nm Yorkfield и Wolfdale, Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core (E), Celeron Dual Core |
FSB, МГц | 1600/1333/1066/800 |
Память | 4 DIMM DDRII SDRAM 800/667 (16GB max) |
Количество подключаемых вентиляторов | 3 |
Слоты PCI-E | 2 PCI Express x16 2 PCI Express x1 |
Слоты PCI | 2 |
Порты USB 2.0 | 12 (6 разъемов на задней панели) |
ATA-133 | 1 канал (два устройства, JMicron JMB363) |
Serial ATA | 6 каналов SATA II (ICH10) + 2 канала eSATA (JMicron JMB363) |
RAID | RAID 0, 1 (JMicron JMB363) |
Встроенный звук | Realtek ALC888 (восьмиканальный HDA кодек ) |
Встроенная сеть | Realtek RTL8111C (Gigabit Ethernet) |
BIOS | AWARD BIOS |
Форм-фактор | ATX |
Размеры | 305х245 мм |
Дополнительно | Кнопки Power, Reset, Clear CMOS, POST-индикатор на плате, кнопка Clear CMOS на задней панели |
Коробку, в которой можно будет в скором времени найти плату в продаже, фотографировать мы не стали, так как она пришла не в очень хорошем состоянии. Предлагаем вам сразу взглянуть на комплектующие, которые в ней находились.

Собственно в ней был обнаружен достаточно стандартный набор:
- Один IDE шлейф;
- Один FDD шлейф;
- Два SATA кабеля;
- Два переходника питания SATA;
- Заглушка для задней панели корпуса;
- Инструкция пользователя;
- Диск с драйверами и программным обеспечением.
На первый взгляд, плату не сразу отнесешь к средней ценовой категории. Использование конденсаторов с твердым электролитом, два слота PCI Express x16 и довольно внушительная система охлаждения обычно говорят о принадлежности материнских плат к продукции hi-end-класса.
Изначально P45 поддерживает работу как с DDR2 800 МГц, так и с DDR3 1066 МГц. В данном случае на Jetway HI04 мы имеем дело с 240-контактными слотами DIMM для модулей памяти DDR2 с максимальным объемом в 16 ГБ. Для активирования двухканального режима доступа к памяти, модули необходимо будет вставлять в слоты одинакового цвета.

Что касается компоновки материнской платы, то ее идеальной не назовешь: разъемы IDE и FDD расположены на нижнем краю платы, из-за чего придется тянуть шлейфы через всю плату. В остальном - все более-менее продумано.

Питание процессора осуществляется шестиканальным стабилизатором и имеет по две емкости на канал, в виде твердотельных конденсаторов. Кроме того, имеются дроссели в броневых сердечниках, причем не только в модуле VRM процессора, предотвращающие высокочастотный писк при нагрузке системы.

В качестве разъема дополнительного питания используется восьмиконтактный разъем стандарта EPS12V.

Также возле первого слота PCI-E x16 расположен разъем типа Molex, который обеспечит дополнительным питанием пару видеокарт, объединенных в режиме CrossFire.

На всех MOSFET'ах расположено два радиатора, соединенных между собой тепловой трубкой. Наличие охладителей на силовых элементах позволяет повысить эффективность охлаждения полевых транзисторов, и, как мы уже успели упомянуть, такие радиаторы в основном встречаются на платах высшей ценовой категории, которые позиционируются как продукты для экстремального оверклокинга. Но учитывая предельную рабочую температуру таких элементов в 120 °C, радиаторы для MOSFET нередко вызывают множество споров об их целесообразности.


На северном мосте P45 установлен самый большой радиатор из четырех имеющихся на плате. По форме он напоминает конструкцию системы Circu-Pipe, которую устанавливает на свои продукты компания MSI. Если планируется установка видеокарты с пасивной системой охлаждения на обратной стороне карты, то есть вероятность не совместимости данных решений.
Южный мост ICH10 несет на себе скромный круглый радиатор, соединенный при помощи тепловой трубки с большим радиатором, который в свою очередь объединен с радиатором на силовых элементах.
Если сравнивать по техническим спецификациям новый южный мост с предыдущим ICH9, есть некоторые отличия, а именно в поддерживаемом количестве канала SATA II - их теперь шесть вместо четырех, причем на Jetway HI04 все шесть разъемов развернуты на 90°, что позволит без проблем установить пару длинных видеокарт.
Из остальных возможностей платы отметим наличие двенадцати портов USB2.0, одного канала IDE и двух eSATA (чип JMicron JMB363), гигабитного сетевого контроллера Realtek RTL8111C, 8-канального HDA-кодека Realtek ALC888 и по два слота PCI Express x1 и PCI.
На задней панели присутствуют два порта PS/2, шесть USB, сетевой RJ45, оптический и коаксиальный S/PDIF, два eSATA, шесть аудиоразъемов и… кнопка сброса настроек BIOS, позволяющая обнулять CMOS, даже не открывая корпуса.

И под конец самое интересное. Рядом с SATA-коннекторами можно обнаружить кнопки Power, Reset и даже Clear CMOS, которые упрощают будни оверклокера. А наличие встроенного POST-индикатора и спикера трудно недооценить, особенно энтузиастам.

В конечно итоге, перед нами добротно спроектированная плата, которая по своим возможность вполне неплохо может конкурировать с решениями от более именитых производителей. BIOS

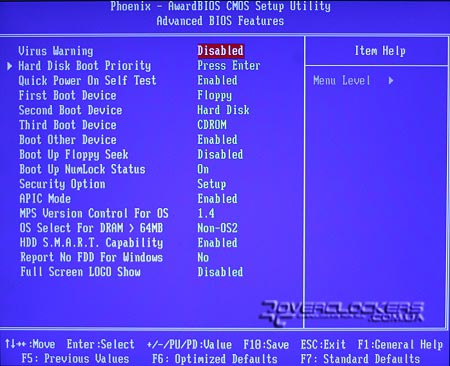

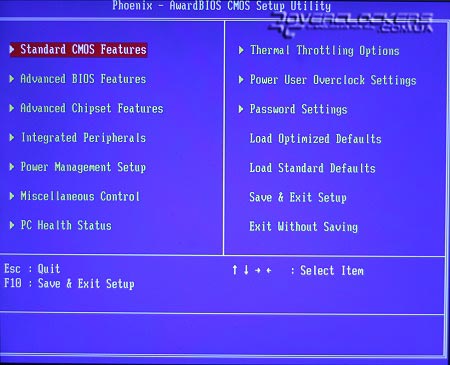

BIOS материнской платы Jetway HI04 основан на микрокоде Award и на первый взгляд ничем особым не выделяется на фоне множества недорогих продуктов.

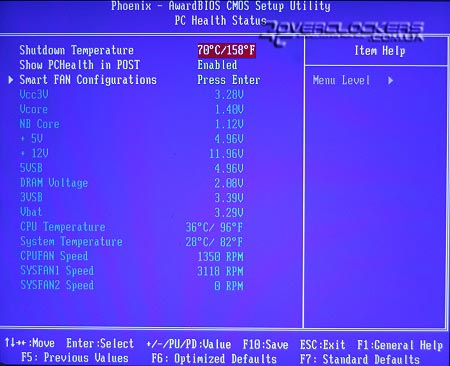

В разделе системного мониторинга вы можете увидеть напряжение питания процессора, напряжение на северном мосте, напряжение памяти, температуру процессора и системы, скорость процессорного и двух системных вентиляторов. В этом же меню можно выставить температуру процессора, при достижении которой, ваш компьютер уйдет в перезагрузку, а также настроить режим работы технологии SmartFAN.

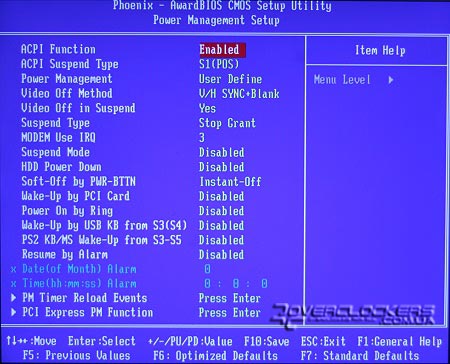

BIOS Jetway HI04 имеет довольно расширенный раздел по управлению питанием.

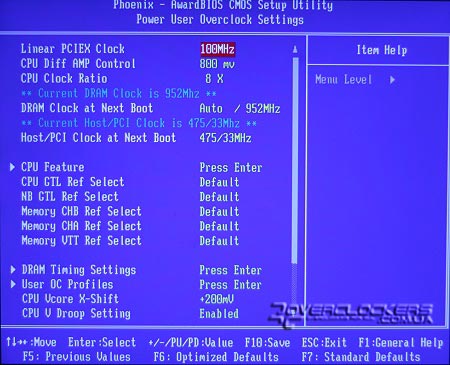

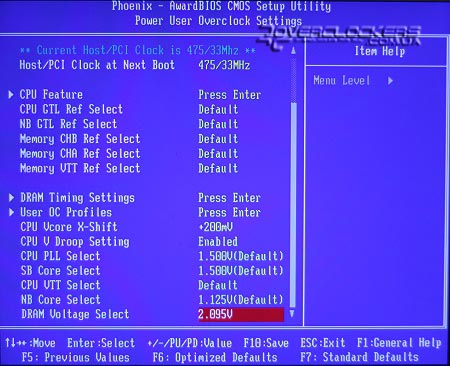

Самой главной и интересной частью BIOS, как обычно является раздел по разгону системы. Плата имеет все нужные для этого опции: изменение FSB с шагом в 1 МГц, изменение напряжения Vcore, настройку таймингов памяти и изменение напряжения на северном и южном мостах, и всевозможные опорные напряжения.

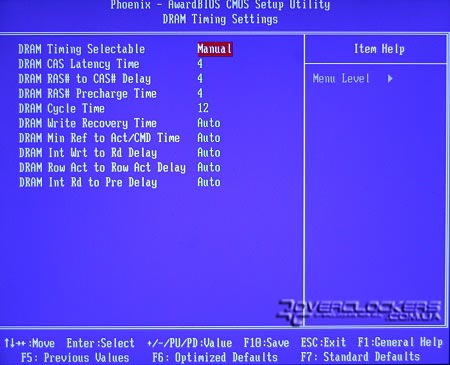

Раздел изменения таймингов памяти не выглядит особо расширенным, но кроме основных таймингов позволяет настраивать еще пять дополнительных.

Разгон
Для начала важно узнать возможности платы по оверклогингу без повышения напряжения. Многие пользователи разгоняют свои процессоры минуя в BIOS функцию Vcore. В этом есть доля смысла, так как при больших напряжениях и круглосуточном использовании с повышенным напряжением питания процессора, есть шанс того, что вы потеряете его раньше чем, допустим, ваш сосед, не практикующий оверклокинг. С другой стороны, на рекордный разгон вы можете уже не рассчитывать, поэтому вам придется выбирать меньшую из зол на ваш взгляд. И так, тестовый Core 2 Duo E8200 отлично функционировал и прошел ряд тестов на стабильность с FSB равной 410 МГц, что при множителе x8.0, дало итоговую частоту в 3280 МГц.

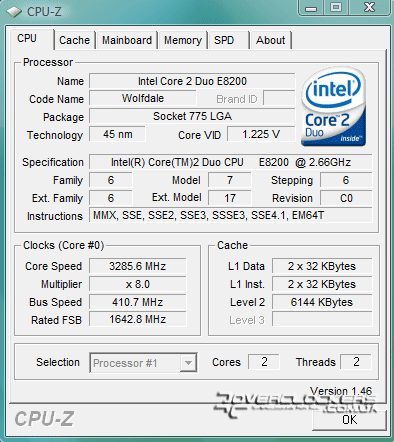

Получить 620 МГц сверху, без каких либо трудностей и опасений за недолговечность процессора, это довольно таки неплохо, как нам кажется. Теперь настало время посмотреть, какой прирост мы сможем получить с поднятием напряжения.

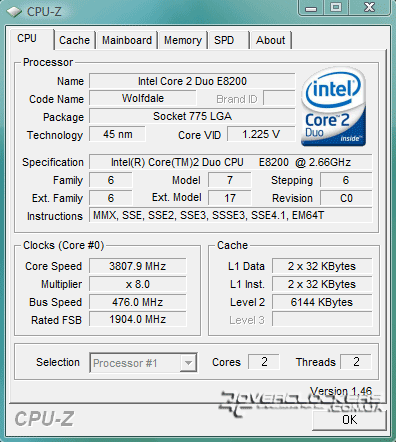

После недолгих стараний разогнать процессор удалось до 3,8 ГГц. К сожалению, утилита CPU-Z не смогла объективно показать напряжение на процессоре, которое выставлялось в BIOS материнской платы. В таком случае, приходится смотреть в разделе мониторинга BIOS, хотя достаточно часто показатель в нем не соответствуют реальности. Но вернемся к нашему разгону. Итак, для стабильной работы процессора пришлось поднять напряжение Vcore до 1,40 В. Поднятие напряжения даже выше опасных для процессора 1,5 В, не привели к желаемому результату равному хотя бы 4,0 ГГц.

Это довольно странно, так как данный процессор, стабильно работал на плате abit IP35 Pro при напряжении в 1,55 В на частоте 4,14 ГГц. Возможно, что вся проблема низкого разгонного потенциала кроется в сыром BIOS платы Jetway HI04, ведь эта модель только вышла и производитель вполне может провести работу над ошибками.
Производительность
Тестовое оборудование имело следующий вид:
- Процессор: Core 2 Duo E8200 (2,66 ГГц);
- Система охлаждения: Noctua NH-U12P;
- Оперативная память: OCZ PC2-8500 (2x1024 МБ, DDR2-1066@950, 4-4-4-12-2T, dual channel);
- Видеокарта: VVIKOO GeForce 8600 GT Turbo;
- HDD: Seagate Barracuda 7200.10 ST380215AS (80 ГБ);
- Блок питания: Antec NeoPower 650 Blue;
- Операционная система: Windows XP Service Pack 2.
Если разгонные способности платы уже ясны, то отличия в производительности нового P45 чипсета от P35, пока не очень. Поэтому предлагаем вам ознакомиться с результатами в двух тестовых пакетах: CINEBENCH R10 и SuperPi 1.4. В качестве представителя решения прошлого поколения будет использоваться все та же abit IP35 Pro. Все тесты проводились в номинальном режиме.

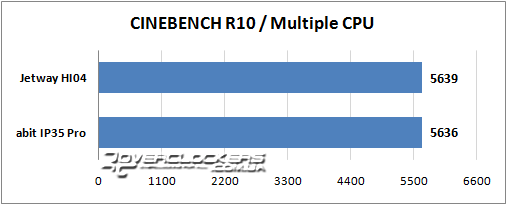

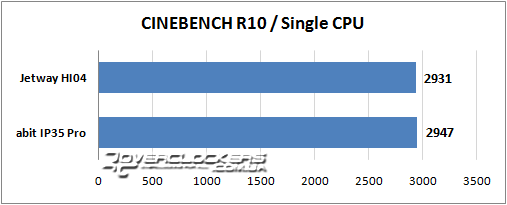

Тестирование в CINEBENCH R10 не выявило никакого превосходства одного чипсета над другим. Этого, наверно, и стоило ожидать, так как никаких технологических новшеств, влияющих на производительность CPU, в чипсете P45 изначально заложено не было.

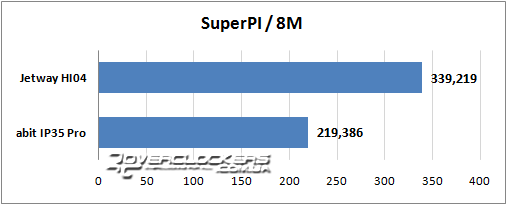

А вот после тестирования SuperPI 1.4, глядя на результаты, мы можем наблюдать неоднозначную картину. В первом тесте 1M, как и в обоих тестированиях с помощью CINEBENCH R10, никаких сюрпризов не наблюдается, чего нельзя сказать о тестировании в 8M. В нем происходит катастрофическое падение производительности на Jetway HI06. Отнести этот прискорбный факт к проблемам чипсета P45, как нам кажется, невозможно. Скорее всего, как и ранее предполагалось, проблемы в производительности и разгоне проявляются из-за сырости BIOS. Обследование официального сайта производителя выявило отсутствие возможности апгрейда микрокода, поэтому сразу после тестирования пришлось связаться с представителем компании Jetway и сообщить о проблемах платы. Довольно быстро был дан ответ, что новая исправленная версия BIOS должна увидеть свет примерно в течение недели. Нам остается лишь поверить представителю компании на слово и надеяться, что впредь компания Jetway будет более проворной в деле обновления и поддержки своих продуктов.
Выводы
Новый чипсет Intel не принес практически ничего нового. Владельцам материнских плат на базе набора системной логики P35 не стоит задумываться об апгрейде своей платы. Мизерное количество нововведений и практически такая же производительность в сравнении с P35, не стоят того, чтобы тратить на них свои деньги. Что касается Jetway HI04, то на протяжении недельного пользования с разогнанным процессором, она не вызвала никаких нареканий. Плата стабильна и имеет хороший набор функций в BIOS. Jetway HI04 - рабочая лошадка среднего ценового диапазона, которая, хоть и не показывает рекордов по разгону процессоров, обеспечивает нормальный и стабильный средний уровень оверклокинга. Единственный совет покупателю - перед покупкой убедитесь, что на сайте Jetway имеется возможность скачать свежую версию BIOS, так как обновление, скорее всего, придется делать в обязательном порядке.
Благодарим компанию Jetway за предоставленную на тестирование материнскую плату Jetway HI04.
