Почти hi-end. Обзор и тестирование материнской платы Gigabyte GA-Z77X-UD5H на чипсете Intel Z77 Express

Не так давно мы познакомились с очень интересной материнской платой для платформы Intel LGA1155 — Gigabyte G1.Sniper 3. Эта модель запомнилась не только богатой функциональностью, обилием фирменных технологий и хорошим разгонным потенциалом, но также очень высокой розничной стоимостью, сравнимой с хорошими продуктами для процессоров Intel Sandy Bridge-E в исполнении LGA2011. Основное преимущество платформы Intel LGA2011 заключается в возможности эксплуатировать шестиядерные процессоры, организовывать четырехканальный доступ к ОЗУ и создавать связки из четырех графических акселераторов. Одним словом, Gigabyte G1.Sniper 3 вряд ли станет бестселлером, так как эта плата относится к нишевым продуктам, ориентированным на истинных поклонников вендора. Именно поэтому в модельном ряду компании Gigabyte присутствует еще одна модель высокого уровня — GA-Z77X-UD5H. Как и флагманский продукт, эта плата основана на чипсете Intel Z77 Express, но несколько уступает более продвинутой представительнице серии G1-Killer по части возможностей расширения. Тем не менее, Gigabyte GA-Z77X-UD5H обладает рядом конструктивных решений, используемых в старшей модели, и располагает богатым набором дополнительных функций. В подтверждение этого предлагаем ознакомиться со спецификацией новинки.

Модель Gigabyte GA-Z77X-UD5H
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/2666(O.C.), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 3.0/2.0 x16
1 PCI Express 3.0/2.0 x16@x8
 1 PCI Express 3.0/2.0 x16@x4
3 PCI Express 2.0 x1
Слоты PCI 1 (ITE IT8892E)
Количество подключаемых вентиляторов 5 x 4pin
Порты PS/2
Порты USB 6 x 2.0 (2 разъема на задней панели, Intel Z77)
2 x 3.0 (2 разъема на задней панели, Intel Z77)
8 х 3.0 (2 разъема на задней панели, 2 х VIA VL810)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
3 канала SATA 6 Гбит/с (2 х Marvell 88SE9172)
eSATA 1 eSATA (Marvell 88SE9172)
RAID 0, 1, 5, 10 (Intel Z77)
0, 1 (Marvell 88SE9172)
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel 82579V (Gigabit Ethernet)
Qualcomm Atheros AR8151 (Gigabit Ethernet)
FireWire 2 (1 разъем на задней панели, VIA VT6308)
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности 3D Power, Кнопки Power и Reset, Debug LED, UEFI DualBIOS, Voltage Measurement Points

В сравнении с флагманской моделью GA-Z77X-UD5H располагает меньшими возможностями по организации систем AMD CrossFireX и NVIDIA SLI, а также лишена поддержки беспроводных сетей. Некоторые упрощения наблюдаются и в конструкции звуковой подсистемы. Эти и другие особенности дизайна мы обязательно изучим в процессе сегодняшнего обзора, а пока рассмотрим комплект поставки материнской платы.


Комплект поставки

Системная плата Gigabyte GA-Z77X-UD5H поставляется в крупной картонной коробке. Большие размеры упаковки позволяют вместить обширный перечень дополнительных принадлежностей и надежно защитить содержимое от неожиданностей при транспортировке. Дизайн выполнен в стиле, характерном для большинства современных продуктов Gigabyte. Кроме наименования модели центральное место в оформлении лицевой стороны занимает трехмерное изображение куба. Это означает поддержку платой 3D-технологий: цифрового управления подсистемой электропитания 3D Power и графического интерфейса прошивки 3D BIOS.

Gigabyte GA-Z77X-UD5H

Из логотипов, нанесенных на коробку, можно узнать, что GA-Z77X-UD5H поддерживает интерфейс PCI Express 3.0, позволяет объединять видеокарты в конфигурации AMD CrossFireX и NVIDIA SLI. Еще материнская плата обладает разъемом mSATA для установки соответствующих твердотельных накопителей и принадлежит к серии Ultra Durable 4, подразумевающей устойчивость компонентов платы к повышенной температуре, воздействия статического электричества и перепадам напряжения.

Информация, которую можно почерпнуть с обратной стороны, более насыщена. Кроме краткой спецификации системной платы дается расширенное описание фирменных технологий, поддерживаемых GA-Z77X-UD5H. Некоторые из них являются уникальным разработками Gigabyte, в то время как другие обусловлены функциональностью системной логики Intel Z77 Express.

Gigabyte GA-Z77X-UD5H

Что касается комплекта поставки новинки, то от материнской платы, занимающего одну из верхних строк модельного ряда, мы ожидали большего разнообразия. Между тем, в коробке, помимо самой платы, нашлись:
  • четыре кабеля SATA 6 Гбит/с;
  • заглушка на заднюю панель I/O Shield;
  • мостик NVIDIA SLI;
  • планка с двумя портами USB 3.0 для монтажа в отсек 3,5”;
  • DVD-диск с драйверами и программным обеспечением;
  • подробное руководство пользователя;
  • инструкция по быстрой сборке;
  • наклейка Gigabyte на корпус системного блока.
Gigabyte GA-Z77X-UD5H

Так как до нас Gigabyte GA-Z77X-UD5H успела побывать в тестовых лабораториях других изданий, на фото вы не увидите пару кабелей SATA 6 Гбит/с и заглушку I/O Shield, что, впрочем, никоим образом не отразилось на работоспособности данного экземпляра. Что касается розничных экземпляров, то набор аксессуаров содержит все необходимое для сборки системы. Отметим, что в ассортименте Gigabyte есть модель GA-Z77X-UD5H-WB WIFI, функциональность которой расширена за счет модуля поддержки беспроводных сетей GC-WB300D. От рассмотрения комплекта поставки перейдем к изучению конструкции участницы сегодняшнего тестирования.


Дизайн

Как мы уже говорили, материнская плата основана на чипсете Intel Z77 Express, который совместим с любимы процессорами Intel в исполнении LGA1155, а также обеспечивает полную поддержку новейших 22-нм Ivy Bridge. Благодаря возможностям системной логики Gigabyte GA-Z77X-UD5H поддерживает разгон путем увеличением коэффициента умножения для процессоров из серии «К».

Gigabyte GA-Z77X-UD5H

Для установки ОЗУ материнская плата располагает четырьмя слотами DIMM DDR3, позволяющими установить до 32 Гбайт оперативной памяти. В зависимости от используемого центрального процессора диапазон рабочих частот может достигать 2666 МГц в режиме разгона. Что касается организации видеоподсистемы, то GA-Z77X-UD5H поддерживает вывод изображения от встроенного графического ядра, причем, пользователь может подключить к системной плате одновременно три монитора. Правда, такая возможность открывается лишь владельцам новейших 22-нм процессоров. Благодаря использованию системной логики Intel Z77 Express участница сегодняшнего тестирования поддерживает технологию Lucid Virtu MVP, которая позволяет гибко использовать ресурсы встроенной и дискретной видеокарт в зависимости от типа нагрузки на графическую подсистему. Кроме того, реализован режим Hyperformance, который, по информации производителя, позволяет исключить избыточные для рендеринга задачи и предсказывает потенциальные проблемы синхронизации видеопотока, что обеспечивает лучшую производительность. Увы, практические исследования этого режима выявили увеличение быстродействия лишь в синтетических тестах. В реальных играх наблюдались артефакты изображения, а результаты были ниже, чем при использовании дискретной графической карты.

Gigabyte GA-Z77X-UD5H

Попавшая в нашу тестовую лабораторию GA-Z77X-UD5H имеет РСВ ревизии 1.0. Размер печатной платы составляет 305 x 244, это в точности соответствует стандарту ATX. Новика располагает тремя слотами PCI-E x16 для установки графических карт, поддерживаются конфигурации NVIDIA SLI и AMD CorssFireX. Для систем, содержащих несколько видеоускорителей, в целях повышения стабильности работы производитель рекомендует подвести дополнительное питание к разъему ATX4P, расположенному возле SATA-портов. Обладатели Intel Ivy Bridge имеют наибольшую свободу действий, они могут задействовать все три разъема по схеме «x8+x4+x4», либо использовать первые два слота в режиме PCI-E 3.0 x16@x8. А вот владельцы «старых» 32-нм процессоров не смогут использовать третий порт PCI-E 3.0 x16@x4, и для установки видеокарт будут вынуждены довольствоваться двумя разъемами PCI-E 2.0 x16@x8 или одним слотом PCI-E 2.0 x16.

Функциональность материнской платы можно расширить за счет установки дополнительных интерфейсных карт. В этих целях Gigabyte GA-Z77X-UD5H предлагает три разъема PCI-E 2.0 x1, подключенных к системной логике, и один PCI, за работу которого отвечает микросхема ITE IT8892E. Для подключения дисковых накопителей участница сегодняшнего тестирования располагает четырьмя портами SATA 3 Гбит/с, работу которых обеспечивает системная логика Intel Z77 Express. Также имеются пять разъемов SATA 6 Гбит/с, два из которых подключены к чипcету, а еще три реализованы на базе контроллеров Marvell 88SE9172. В распоряжении пользователя имеется один слот mSATA, предназначенный для установки твердотельных накопителей соответствующего формата, но при его использовании придется пожертвовать одним из каналов SATA 3 Гбит/с.

Gigabyte GA-Z77X-UD5H

Накопители, подключенные к чипсетным портам, можно объединять в массивы RAID уровней 0, 1, 5, 10, а также задействовать фирменные технологии Intel — Rapid Start и Smart Response. Для двух накопителей, подключенных к разъемам SATA 6 Гбит/с, доступны конфигурации RAID 0 и 1. Кроме прочего, на заднюю панель GA-Z77X-UD5H выведен один порт eSATA 6 Гбит/с, подсоединенный к свободному каналу одного из контроллеров Marvell.

Так как речь зашла о задней панели, предлагаем ознакомиться с имеющимися в наличии интерфейсами, среди которых можно заметить:
  • видеовыходы D-SUB, DVI-D, Display port и HDMI,
  • оптический S/PDIF;
  • два порта USB 2.0;
  • по одному eSATA 6 Гбит/с и FireWire;
  • четыре порта USB 3.0;
  • два разъема RJ-45;
  • шесть аудиовыходов.
Gigabyte GA-Z77X-UD5H

Звуковая подсистема Gigabyte GA-Z77X-UD5H реализована на базе высококачественного HD-аудиокодека Realtek ALC898, обеспечивающего соотношение «сигнал/шум» на уровне 110 дБ. Материнская плата располагает двумя контроллерами локальной сети Gigabit Ethernet — Intel 82579V и Qualcomm Atheros AR8151, а также чипом VIA VT6308, который отвечает за работу двух портов IEEE 1394. Для подключения устройств USB GA-Z77X-UD5H располагает шестью портами USB 2.0, два из которых выведены на заднюю панель. Что касается поддержки третьей ревизии универсальной последовательно шины, то системная логика Intel Z77 Express обеспечивает четыре канала, которыми инженеры Gigabyte распорядились довольно своеобразно. Пара чипсетных разъемов USB 3.0 выведены на заднюю панель, а к двум оставшимся каналам подключено под одному USB-хабу VIA VL810, которые суммарно обеспечивают работу еще восьми интерфейсов USB 3.0, два из которых тоже можно увидеть на задней панели материнской платы.

Материнская плата обладает рядом конструктивных особенностей, делающих процесс разгона более комфортным. Например, рядом со слотами для установки оперативной памяти можно найти механические кнопки включения, перегрузки и сброса настроек прошивки. Там же находится светодиодный индикатор Debug LED, выводящий значения POST-кодов на этапе загрузки. А еще GA-Z77X-UD5H снабжена контрольными точками Voltage Measurement Points, которые позволяют контролировать напряжения питания на основных узлах системной платы при помощи мультиметра.

Gigabyte GA-Z77X-UD5H

Участница сегодняшнего обзора, как и большинство продуктов Gigabyte, снабжена двумя микросхемами для хранения прошивки — основной и резервной. Кроме защит от сбоя в процессе обновления управляющего микрокода технология UEFI DualBIOS позволяет пользователю, например, настроить прошивку в основной микросхеме для повседневной работы, а в резервной хранить версию UEFI c параметрами, оптимизированными для экспериментов по разгону. Для выбора необходимой микросхемы служит микропереключатель, расположенный возле разъемов подключения кнопок и индикаторов передней панели.

Gigabyte GA-Z77X-UD5H

Как и подобает материнской плате, ориентированной на достижение высоких результатов разгона, Gigabyte GA-Z77X-UD5H располагает мощной силовой подсистемой. Питание к преобразователю напряжения центрального процессора подводится при помощи восьмиконтактного разъема EPS12V, а сам узел построен по 12-канальной схеме. В качестве силовых элементов применяются полевые транзисторы с малым сопротивлением открытого канала, долговечные полимерные емкости и катушки индуктивности закрытой конструкции.

Gigabyte GA-Z77X-UD5H

Преобразователь напряжения управляется ШИМ-контроллером IR3567, который контролирует работу шести фаз для питания процессорных ядер и одну фазу для формирования напряжения на встроенном графическом ядре. Удвоение количества каналов VRM достигается благодаря использованию специальных микросхем-драйверов IR3598. ШИМ-контроллер поддерживает множество функций, предназначенных для повышения стабильности разгона, таких как Loadline Calibration, управление частотой работы силовых элементов, защиту от перегрева и превышения тока, которые объединены под общим названием 3D Power. Заметим, что конструкция силовой подсистемы GA-Z77X-UD5H ничем не отличается от той, что используется на флагманской материнской плате Gigabyte G1.Sniper 3. Таким образом, мы вправе рассчитывать, как минимум, на сопоставимый разгонный потенциал.

Конструкция системы охлаждения Gigabyte GA-Z77X-UD5H позволяет эффективно отводить избыточное тепло от силовых элементов VRM и микросхемы системной логики.

Gigabyte GA-Z77X-UD5H

В основание массивных радиаторов на силовых элементах VRM запрессована тепловая трубка, которая помогает равномерно распределить нагрев по всей площади рассеяния. Чипсет Intel Z77 Express отличается скромным энергопотреблением, его TDP не превышает 6,7 Вт, что позволяет ему обходиться небольшим охладителем. Заметим, что все радиаторы надежно крепятся на плате при помощи подпружиненных болтов.

Gigabyte GA-Z77X-UD5H

В очередной раз напоминаем, что для эффективной работы пассивной системы охлаждения необходимо организовать вентиляцию внутри системного блока. Для этого материнская плата имеет пять разъемов для подсоединения вентиляторов. Все они поддерживают четырехконтактное подключение с возможностью регулировки скорости вращения при помощи ШИМ.

Таким образом, дизайн Gigabyte GA-Z77X-UD5H полностью соответствует требованиям, предъявляемым к системным платам высокого уровня. Высокое качество изготовления, богатая функциональность, продуманная система охлаждения и мощный преобразователь напряжения производят самое положительное впечатление. Геймеры останутся довольны возможностью построения конфигураций AMD CrossFireX и NVIDIA SLI, а любители разгона по достоинству оценят наличие контрольных точек для измерения напряжений, аппаратные кнопки управления и светодиодный индикатор POST-кодов.

UEFI Setup

С недавних пор системные платы Gigabyte стали использовать Unified EFI в качестве прошивки. В результате пользователи получили удобный и функциональный интерфейс, уникальной особенностью которого является полностью графический режим 3D BIOS. Особенности настройки и работы в UEFI были подробным образом рассмотрены во время обзора платы G1.Sniper 3. Заметим, что прошивка Gigabyte GA-Z77X-UD5H в точности соответствует флагманской модели, поэтому, мы не будем останавливаться на тонкостях, а лишь напомним её основные возможности.

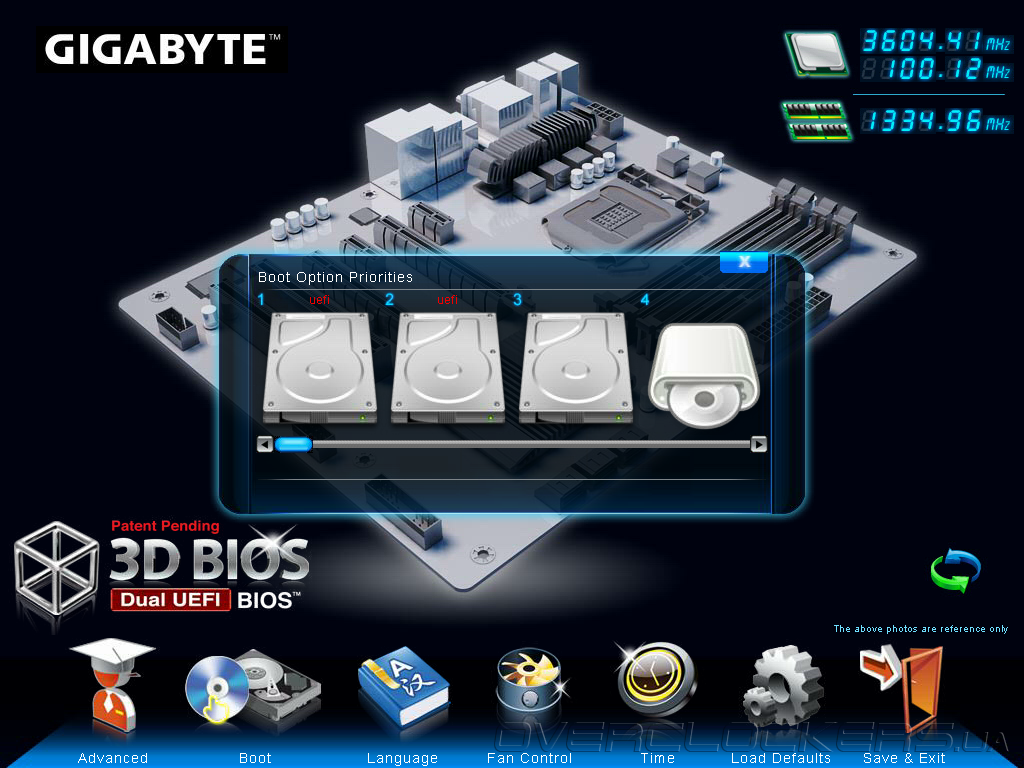

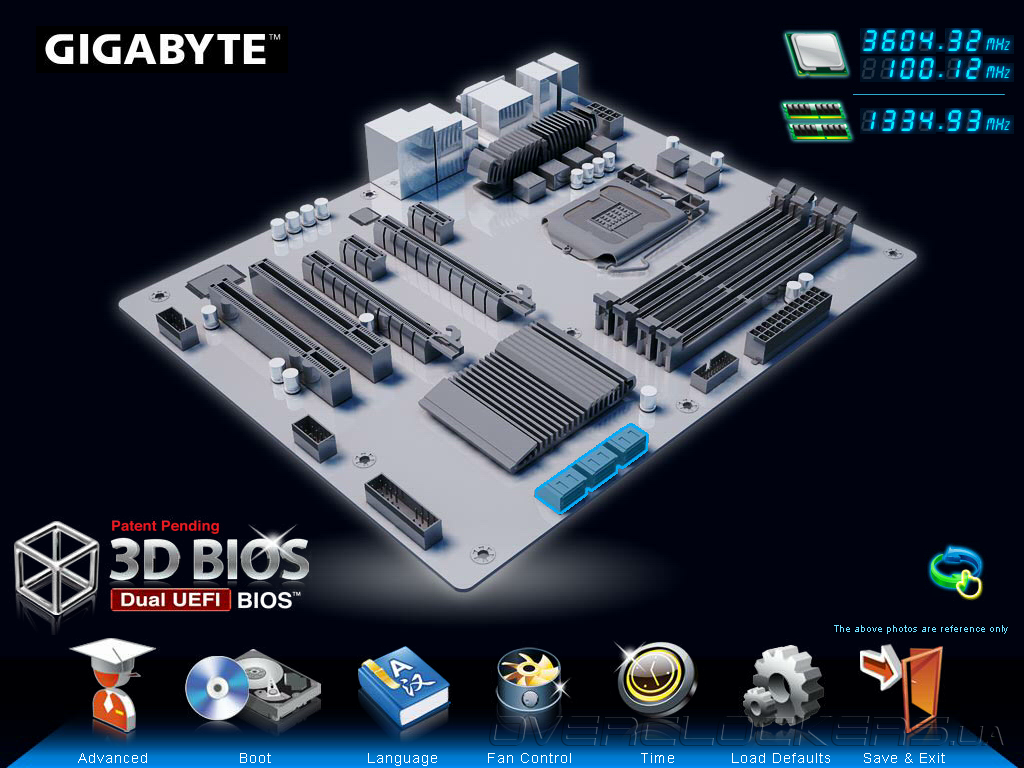

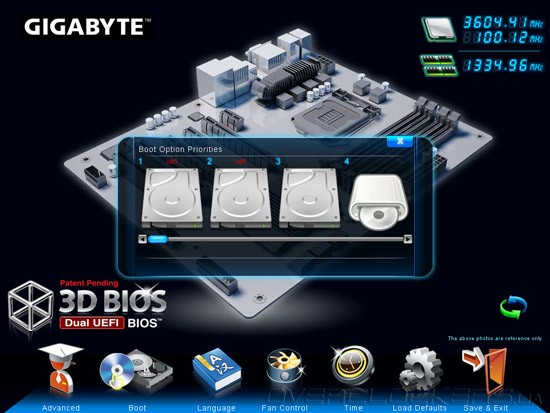

Меню настройки имеет два режиме: графический 3D BIOS, который обеспечивает базовые возможности конфигурирования, и расширенный, дающий полный контроль над параметрами системной платы. В графическом режиме пользователь может управлять параметрами компонентов системы, для этого достаточно «кликнуть» в нужную область на схематическом изображении материнской платы.

UEFI Setup Gigabyte GA-Z77X-UD5H

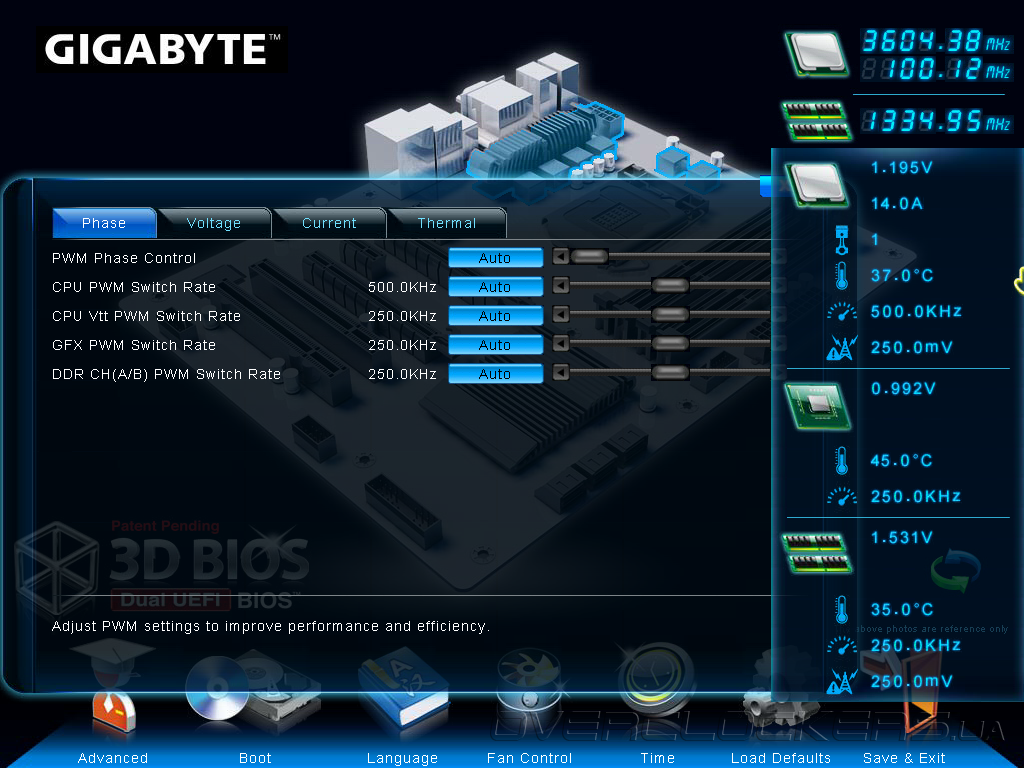

Например, после выбора мышью радиатора силовых элементов VRM появляется окно настроек, в котором можно задать режим переключения фаз преобразователя напряжения в зависимости от нагрузки, частоту ШИМ, на которой работают силовые элементы, установить порог срабатывания защиты от превышения напряжения, и максимального тока, а также перегрева MOSFET силовой подсистемы.

UEFI Setup Gigabyte GA-Z77X-UD5H

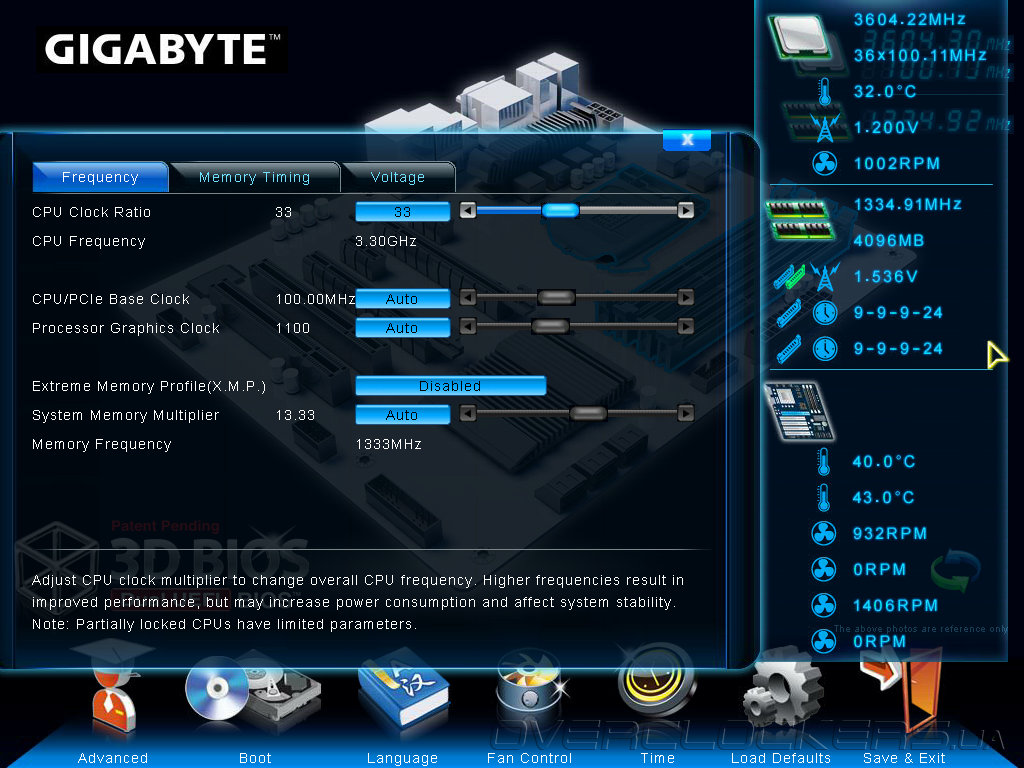

Для управления частотой BCLK, коэффициентов умножения вычислительных ядер и режимом ОЗУ достаточно подвести курсор к с процессорному разъему или слотам оперативной памяти.

UEFI Setup Gigabyte GA-Z77X-UD5H

Обращаем ваше внимание, что в правой части экрана выводятся подробные показания аппаратного мониторинга. А еще в режиме 3D BIOS можно управлять скоростью вращения вентиляторов, настраивать работу дисковой подсистемы и ряда дополнительных контроллеров и даже выбирать порядок загрузочных устройств.

UEFI Setup Gigabyte GA-Z77X-UD5H

Одним словом, режим 3D BIOS не может обеспечить конфигурацию всех параметров системной платы, зато, будет удобен для быстрого внесения изменений в часто используемые настройки. А полный контроль над прошивкой, как мы уже говорили, дает «Расширенный режим».

Все основные опции, связанные с разгоном и управлением быстродействием, находятся в разделе M.I.T. Кроме ссылок на вкладки, на которых сгруппированы настройки, здесь отображаются текущий режим работы системной платы и основные показатели системного мониторинга.

UEFI Setup Gigabyte GA-Z77X-UD5H

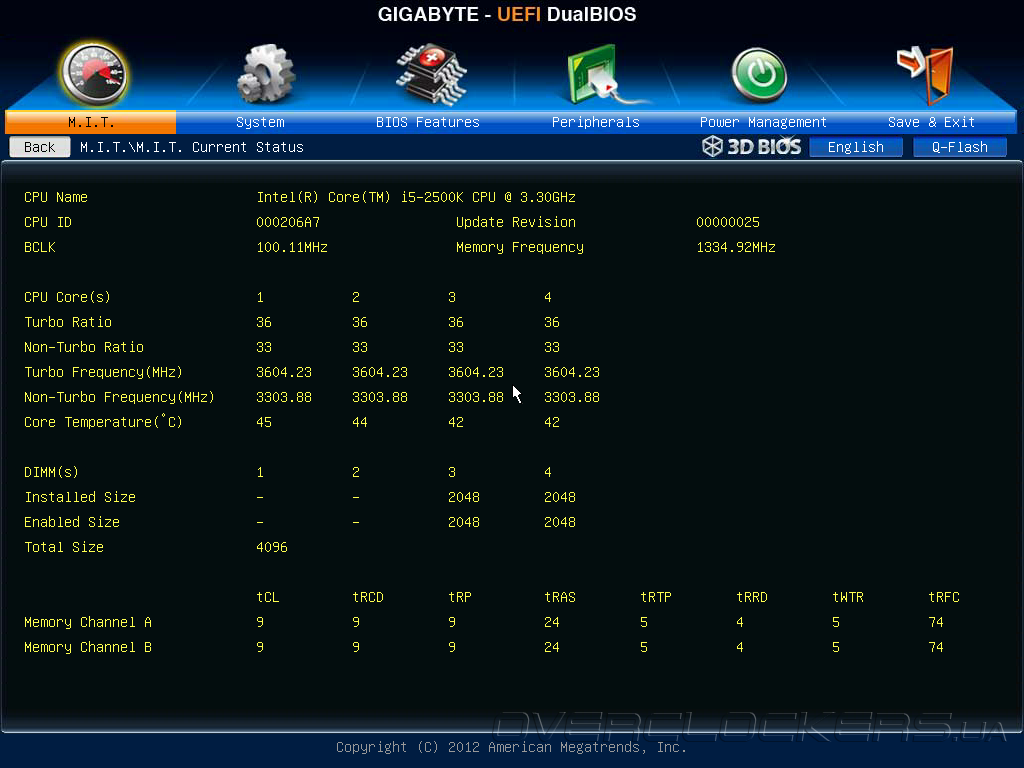

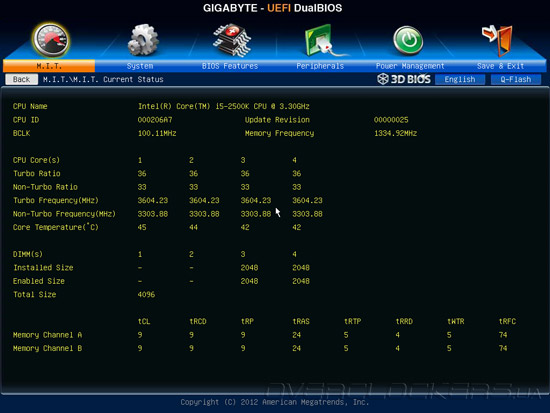

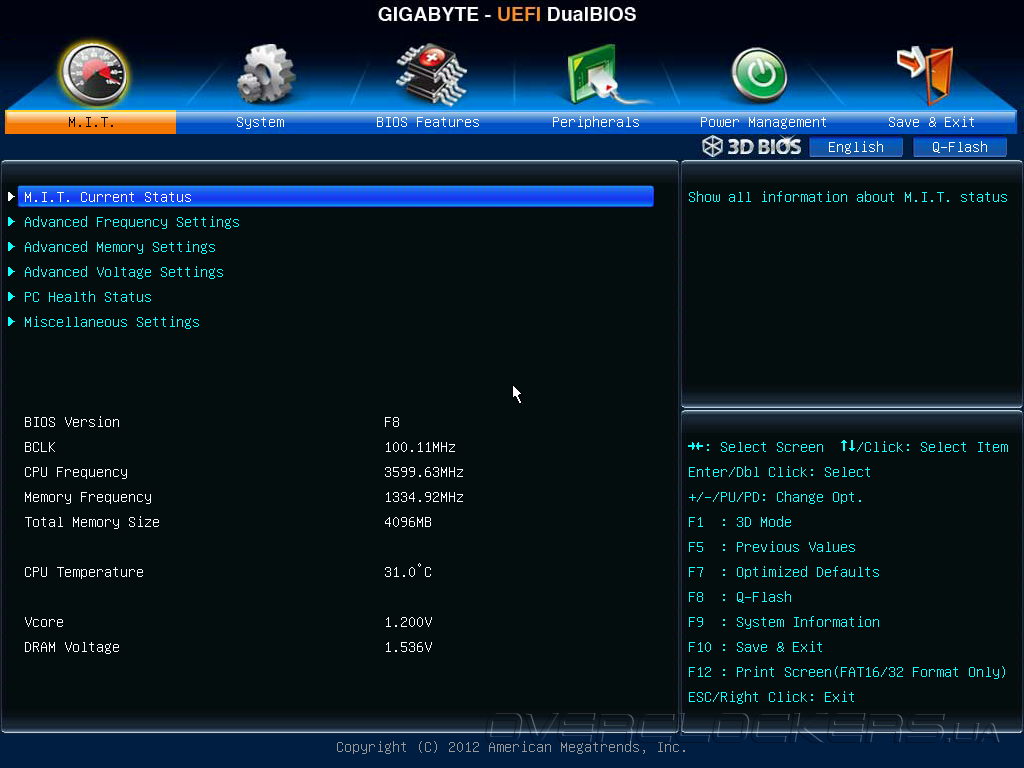

Меню M.I.T. Current Status выводит подробную информацию о параметрах центрального процессора и модулей ОЗУ.

UEFI Setup Gigabyte GA-Z77X-UD5H

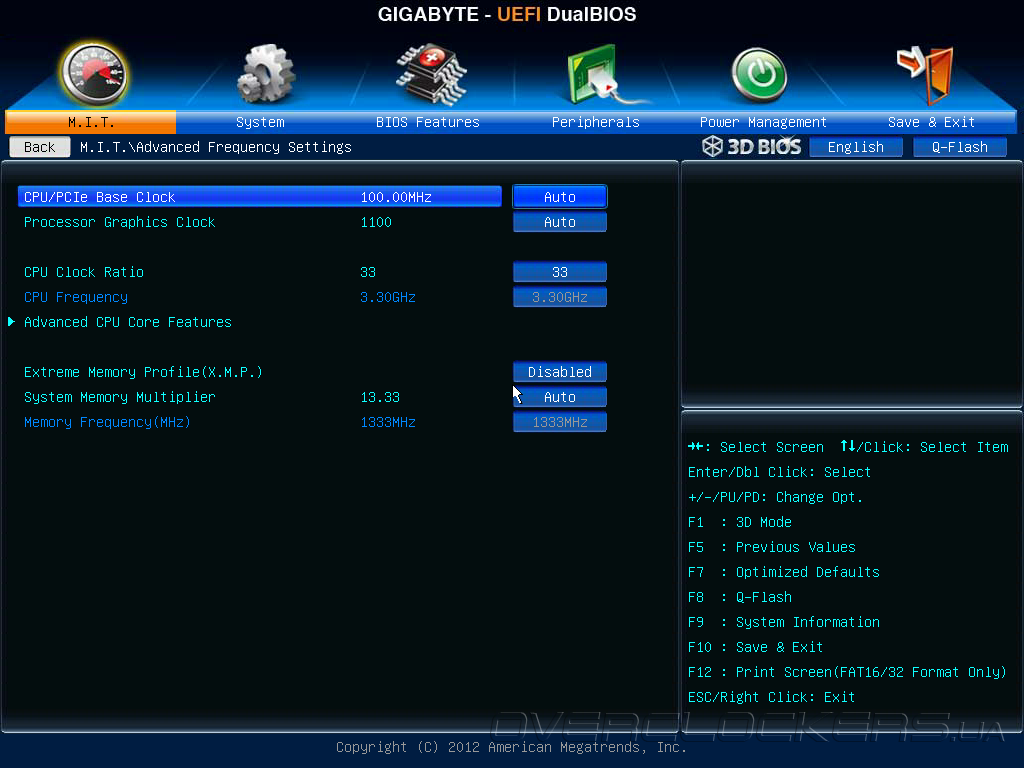

В разделе прошивки Advanced Frequency Settings находится управление частой BCLK, режимами работы оперативной памяти и коэффициентами умножения вычислительных ядер. Интересно, что после активации профиля X.M.P. или изменения частоты оперативной памяти технология Turbo Boost отключается, а тактовая частота процессора автоматически повышается до 3800 МГц независимо от количества задействованных ядер.

UEFI Setup Gigabyte GA-Z77X-UD5H

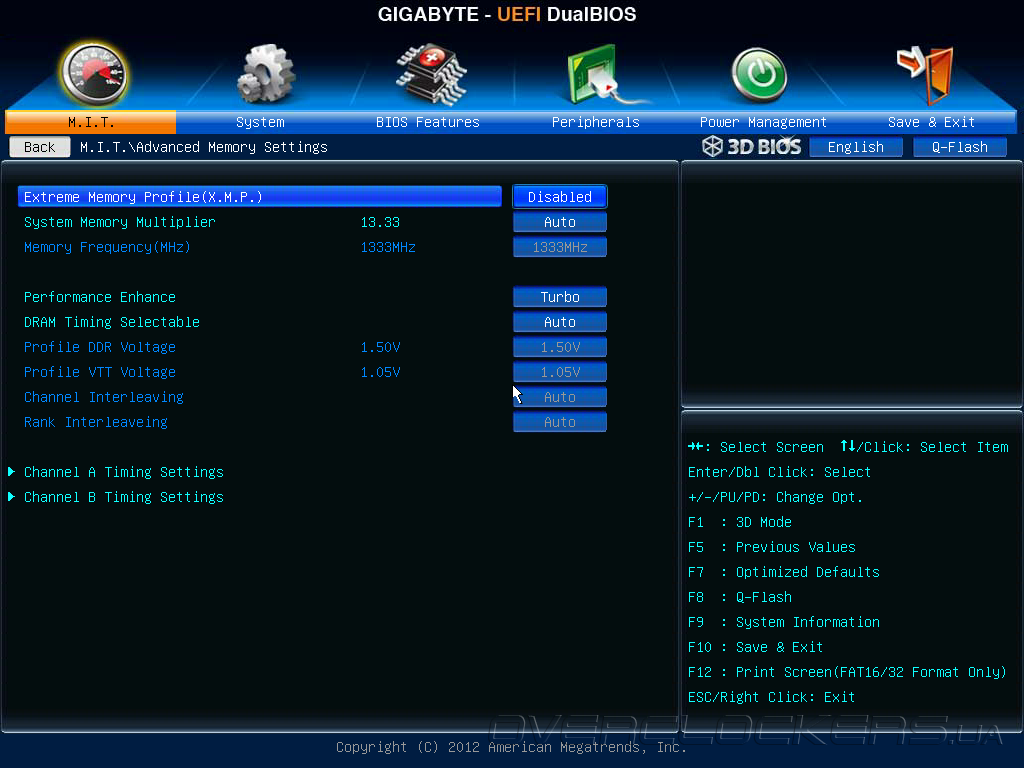

Прошивка Gigabyte GA-Z77X-UD5H имеет богатые возможности по настройке задержек ОЗУ. Кроме ручного режима можно довериться автоматической конфигурации, а также указать один из профилей установки второстепенных таймингов: Normal, Turbo или Extreme.

UEFI Setup Gigabyte GA-Z77X-UD5H

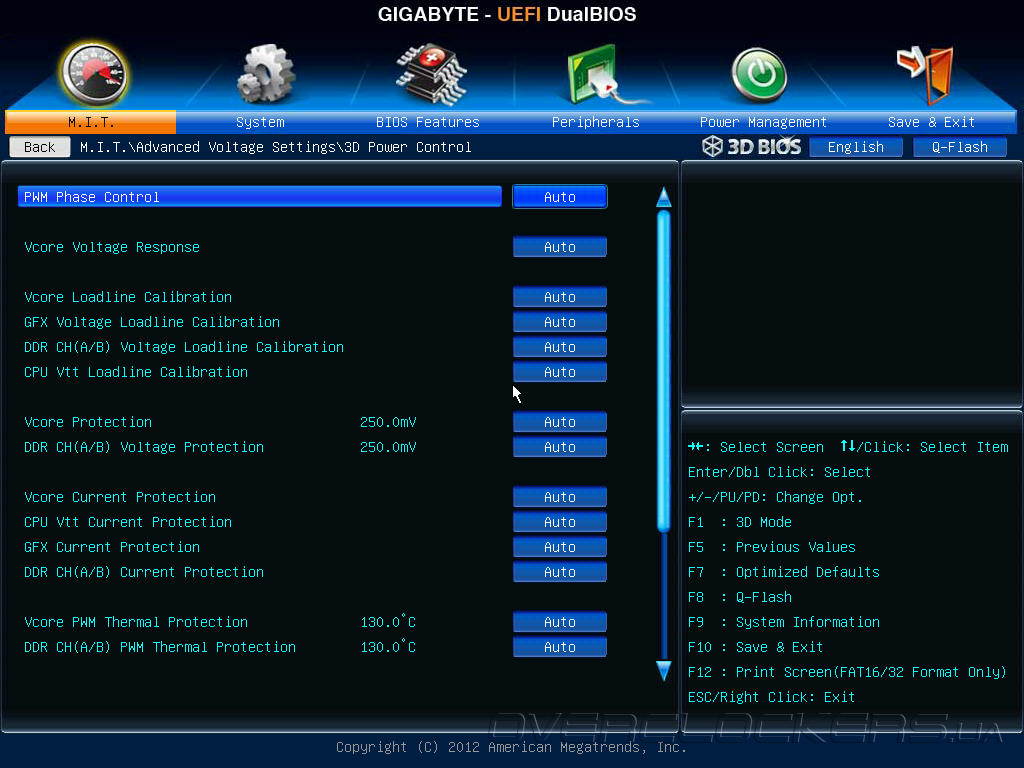

В части управления подсистемой электропитания Gigabyte GA-Z77X-UD5H ничуть не уступает флагманской Gigabyte G1.Sniper 3. Среди доступных опций присутствуют настройка режима переключения активных фаз VRM, времени отклика при изменении уровней напряжений Vcore, компенсации падения напряжения под нагрузкой Loadline calibration, защиты силовых элементов от перегрева и превышения тока и даже регулировка частоты ШИМ преобразователя напряжения.

UEFI Setup Gigabyte GA-Z77X-UD5H

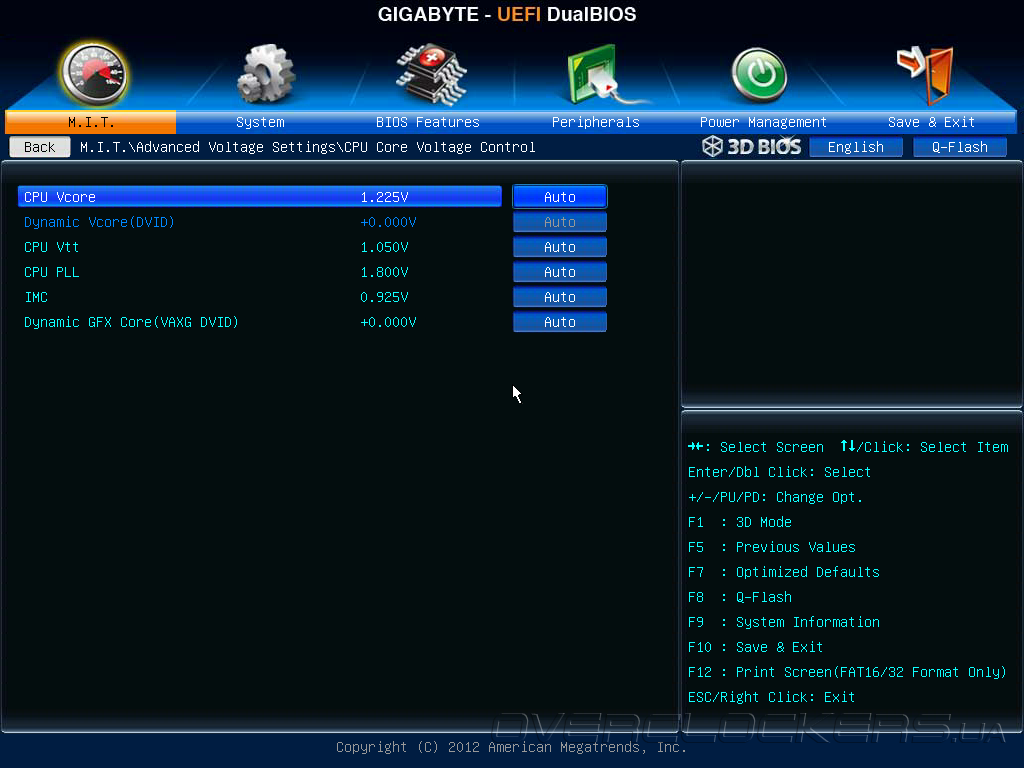

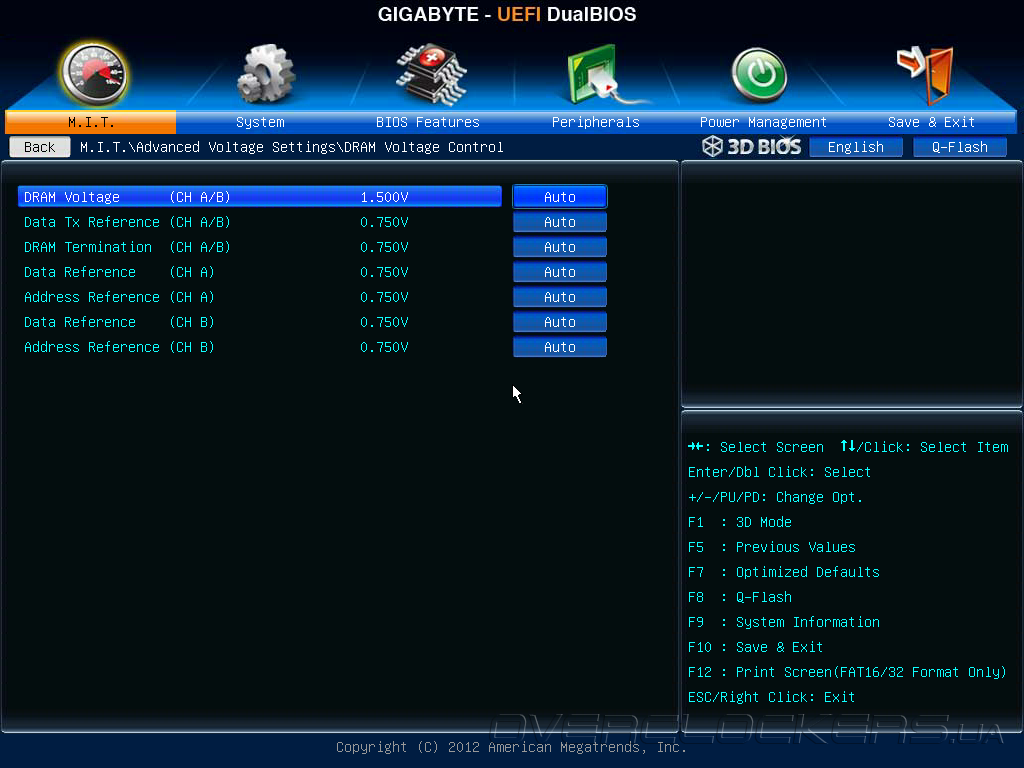

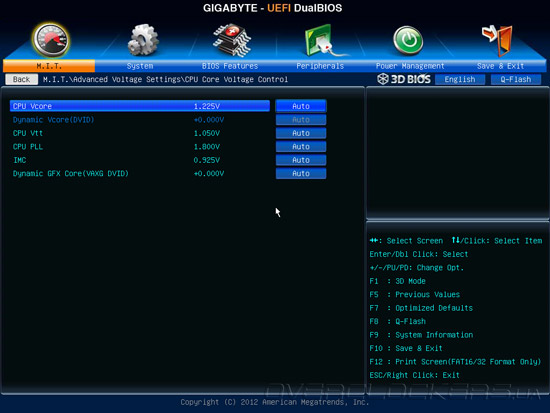

Во вкладках CPU Core Voltage Control и DRAM Voltage Control содержатся опции установки напряжений для центрального процессора и оперативной памяти соответственно.

UEFI Setup Gigabyte GA-Z77X-UD5H

UEFI Setup Gigabyte GA-Z77X-UD5H


Для вычислительных ядер напряжение Vcore можно задать в виде прироста к номинальному значению, или оставить в положении Auto. При этом сохранится полноценная работа энергосберегающих технологий. В отдельных случаях, например, во время экспериментов по разгону, может потребоваться установка Vcore в явном виде, но при этом блокируется понижение напряжения на процессоре в моменты минимальной нагрузки. С полным перечнем напряжений, а также их диапазонами и шагом изменения можно ознакомиться из следующей таблицы.

Параметр Диапазон напряжений, В Шаг, В
CPU Vcore 0,8—1,9 0,005
Dynamic Vcore (DVID) –0,64…+0,635 0,005
CPU Vtt 0,8—1,7 0,005
CPU PLL 1,2—2,2 0,005
IMC 0,75—1,4 0,005
Dynamic GFX Core (VAXG DVID) +0,005…+0,35 0,005
DRAM Voltage (CH A/B) 1,1—2,1 0,005
DRAM Termination (CH A/B) 0,595—1,939 0,007
Data Reference (CH A) 0,595—1,939 0,007
Address Reference (CH A) 0,595—1,939 0,007
Data Reference (CH B) 0,425—1,385 0,007
Address Reference (CH B) 0,425—1,385 0,007

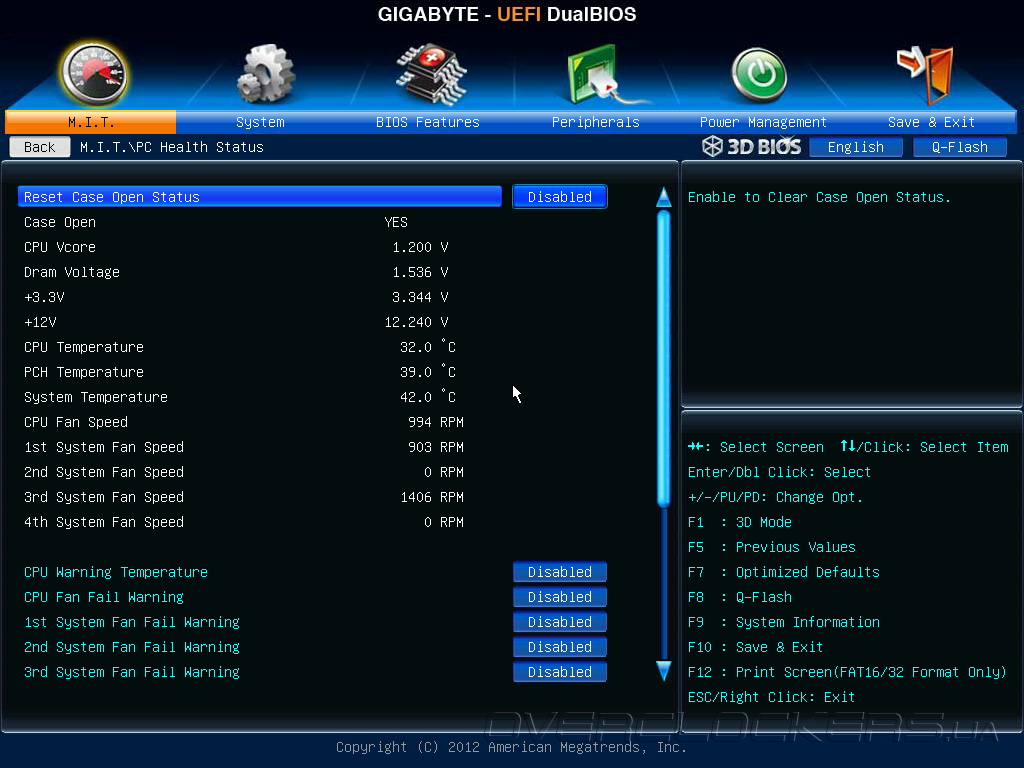

Меню настройки Gigabyte GA-Z77X-UD5H имеет развитые средства системного мониторинга, которые сосредоточены в разделе PC Health Status. Именно здесь выводятся показания четырех питающих напряжений, трех температур и скорости вращения всех пяти вентиляторов. Для последних можно задать автоматический режим работы в зависимости от нагрева соответствующих узлов материнской платы.

UEFI Setup Gigabyte GA-Z77X-UD5H

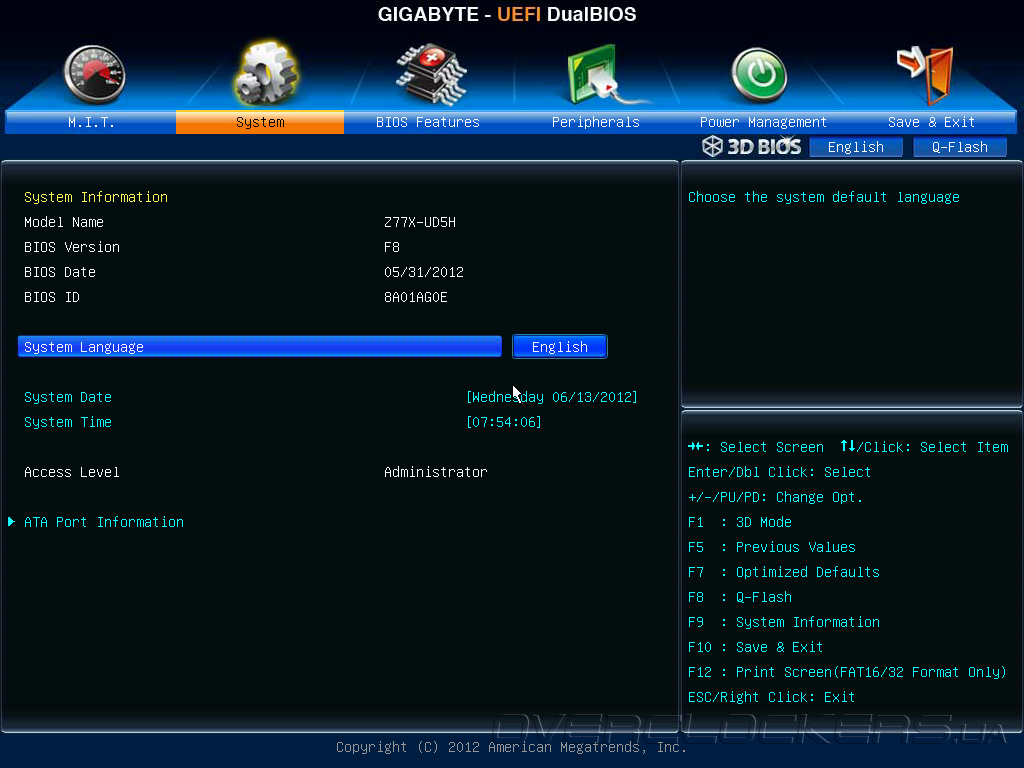

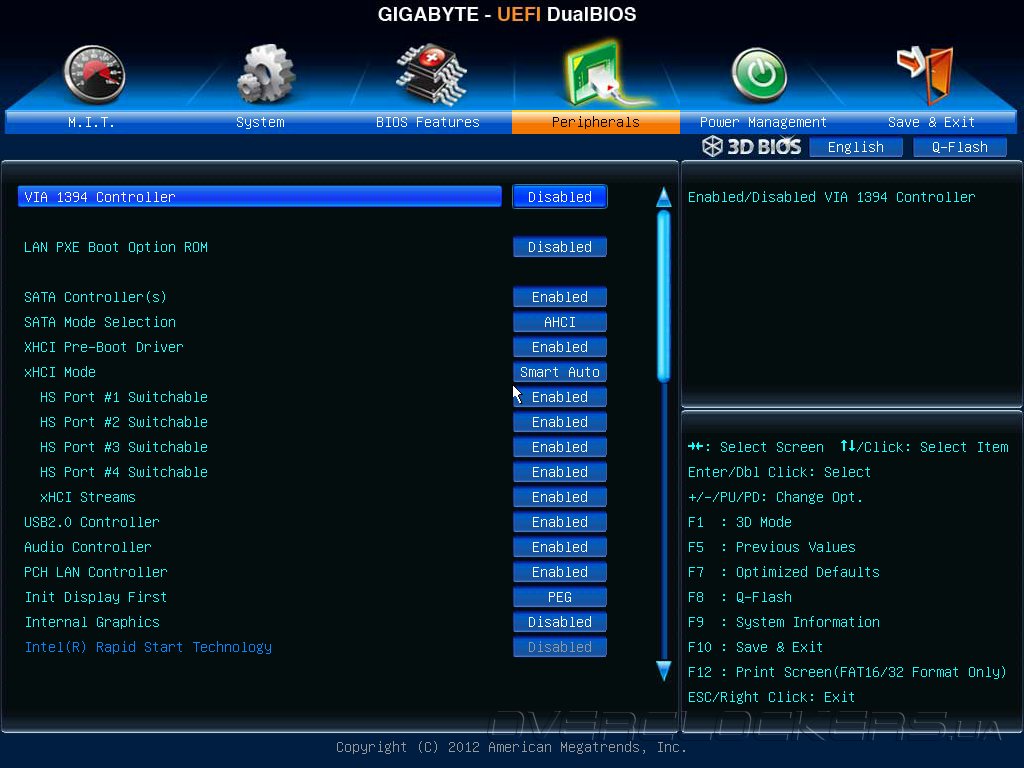

Кроме настройки опций быстродействия прошивка Gigabyte GA-Z77X-UD5H позволяет управлять параметрами загрузки, настройками системной логики и многочисленных дополнительных контроллеров. Например, меню в System выбирается язык отображения, задаются дата и время, а также выводится информация о текущей версии UEFI и конфигурации дисковой подсистемы.

UEFI Setup Gigabyte GA-Z77X-UD5H

Раздел BIOS Features отвечает за настройки, связанные с процессом загрузки, а меню Peripherals позволяет управлять опциями подсистемы хранения данных, встроенного звукового адаптера, контроллеров локальной сети, интегрированного графического ядра и портов USB.

UEFI Setup Gigabyte GA-Z77X-UD5H

Кроме того, меню настройки материнской платы содержит раздел Power Management, отвечающий за параметры электропитания, имеет встроенную утилиту Q-Flash для обновления и резервирования управляющего микрокода, а также позволяет сохранять до восьми профилей пользовательских настроек.

Таким образом, меню настройки Gigabyte GA-Z77X-UD5H является точной копией UEFI Setup старшей сестры G1.Sniper 3, так что функциональность, удобство и стабильность работы прошивки новинки ничуть не хуже, чем у флагманского продукта.


Комплектное ПО

Материнская плата Gigabyte GA-Z77X-UD5H поставляется вместе с полным комплектом драйверов, а также целым набором полезного программного обеспечения. Среди них для любителей оверклокинга наиболее интересны лишь два приложения — EasyTune6 и 3D Power, которые были изучены нами во время обзора Gigabyte G1.Sniper 3. Сегодня мы лишь напомним функции и основные возможности этих утилит.

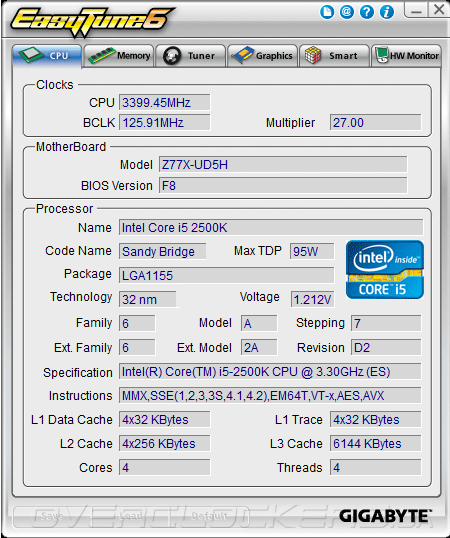

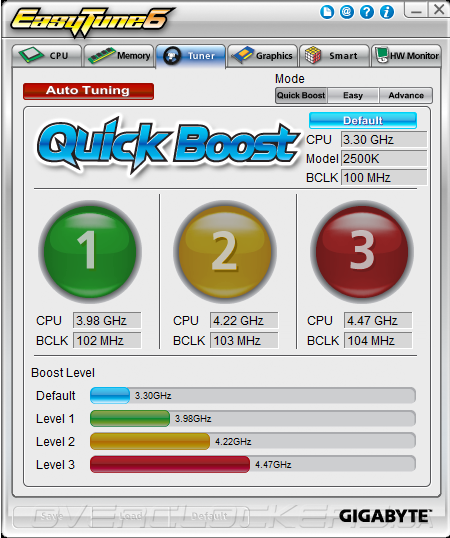

При помощи программы EasyTune6 пользователь может просматривать подробную информацию об установленных процессоре и модулях ОЗУ и управлять основными параметрами разгона.

Gigabyte EasyTune6

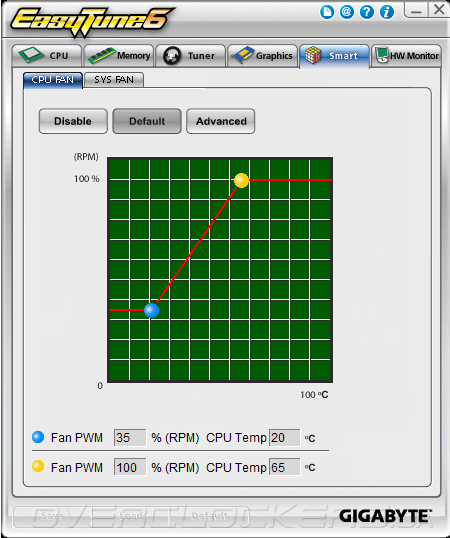

Среди возможностей утилиты числятся управление скоростями вращения вентиляторов и контроль показаний системного мониторинга, причем, пользователь может настроить пределы, по достижению которых срабатывает сигнализация.

Gigabyte EasyTune6

Кроме всего перечисленного выше, программа EasyTune6 является единственным интерфейсом пользователя для активации автоматического разгона. Для повышения производительности достаточно выбрать один из трех предустановленных профилей, после чего система перегрузится с новыми настройками, причем, изменения будут внесены на уровне прошивки.

Gigabyte EasyTune6

На наш взгляд, интерфейс EasyTune6 очень наглядный и понятный, а сама программа проста в работе. К недостаткам утилиты можно отнести невозможность регулировки таймингов ОЗУ, а также отсутствие управления цифровой подсистемой электропитания.

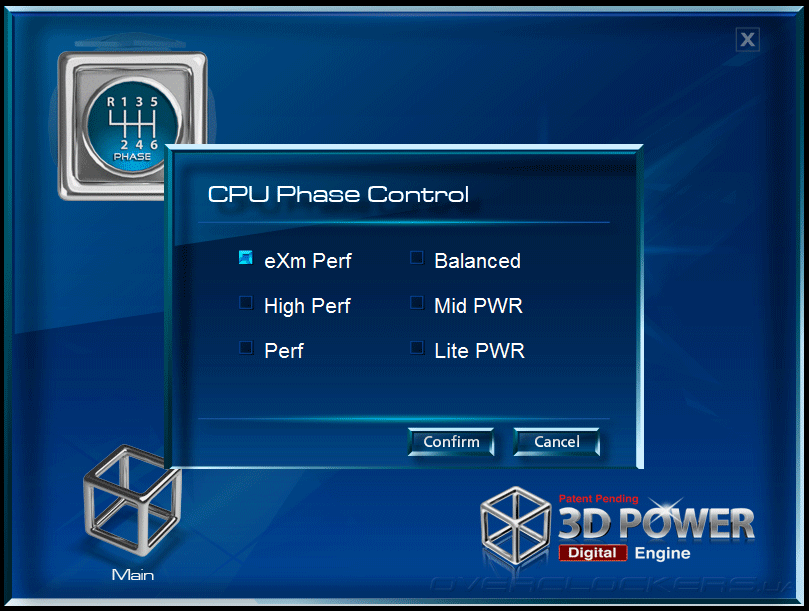

Для тонкой настройки опций модуля преобразователя напряжения служит отдельная утилита — 3D Power, которая регулирует работу Loadline calibration, защиты от перенапряжения и скорости переключения между уровнями напряжения (P-states) центрального процессора. Также, можно менять частоту ШИМ, на которой работают силовые элементы преобразователей питания, и управлять режимом переключения активных питающих фаз VRM, и даже защитой центрального процессора и основных узлов материнской платы от превышения тока и перегрева.

Gigabyte 3D Power

Конечно, программа полностью выполняет свои функции, но по удобству работы несколько уступает EasyTune6. Кто знает, быть может, наши надежды воплотятся в EasyTune7, которая в будущем получит поддержку установки задержек оперативной памяти и управления цифровой подсистемой питания.

Разгонный потенциал

Еще до начала экспериментов по разгону Gigabyte GA-Z77X-UD5H мы предполагали, что её поведение и запас прочности будут похожими на флагманскую плату Gigabyte G1.Sniper 3. Напомним, что на старшей модели наш тестовый Intel Core i5-2500K заработал с тактовой частотой 4800 МГц, что можно считать очень достойным результатом. Правда, сам процесс разгона не вызвал восторга. В случае с GA-Z77X-UD5H нас ждал приятный сюрприз, о котором мы расскажем чуть позже, а пока проверим возможности системной платы по увеличению частоты BCLK.

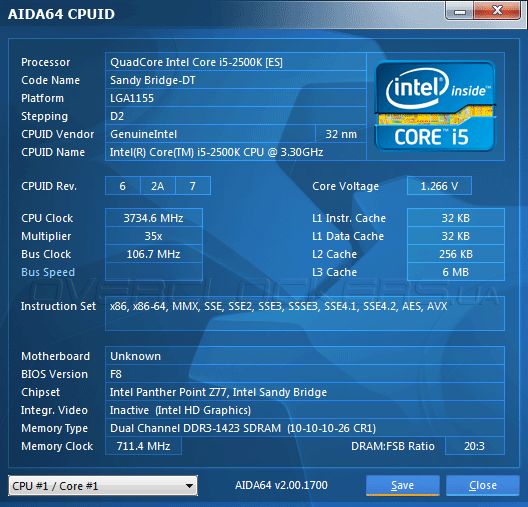

Как и все другие платы, предназначенные для работы с процессорами Intel в исполнении LGA1155, героиня сегодняшнего обзора продемонстрировала вполне ожидаемые показатели. Нам удалось поднять частоту тактового генератора до 106,7 МГц, но все дальнейшие попытки улучшить результат оказались тщетными.

Разгон Gigabyte GA-Z77X-UD5H

Также мы решили проверить способности материнской платы по разгону оперативной памяти. Для этого были использованы модули ОЗУ Silicon Power SP004GBLYU160S2B, которые с таймингами 9-10-9-27 при напряжении 1,65 В способны функционировать с частотой 2188 МГц. Результат, достигнутый с применением GA-Z77X-UD5H, оказался всего на 33 МГц меньше, в итоге оперативная память стабильно заработала на частоте 2155 МГц с задержками 9-10-9-28-1Т.

Разгон Gigabyte GA-Z77X-UD5H

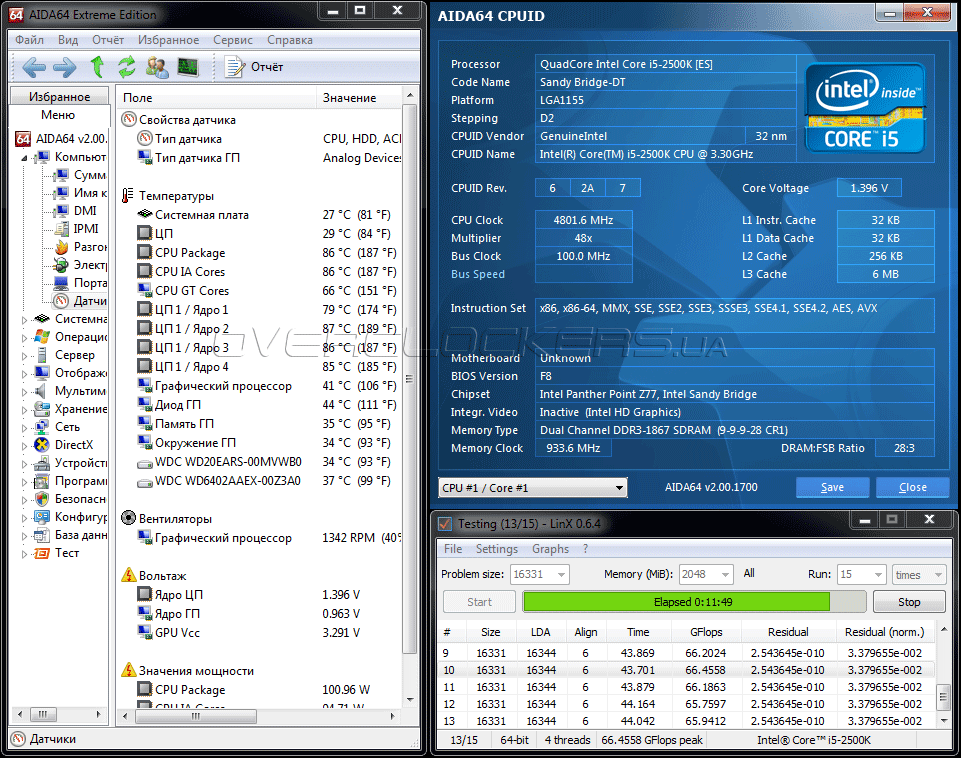

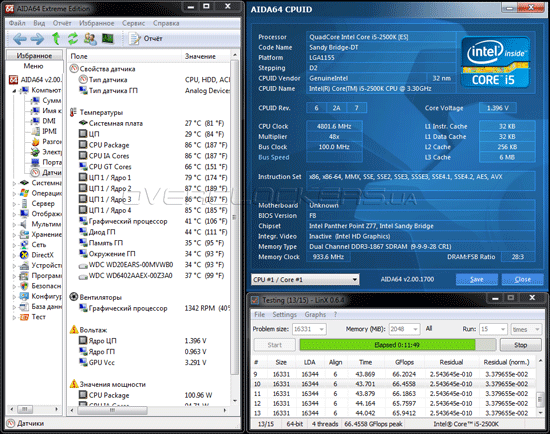

Дальнейшие эксперименты были направлены на достижение максимальной частоты центрального процессора. И вот тут нас поджидала приятная неожиданность! Обычно, мы отключаем Intel Turbo Boost, который может мешать при разгоне. Как оказалось, для материнских плат Gigabyte параметр, отвечающий за работу этой технологии, следует оставлять в значении Auto. В этом случае плата совершенно адекватно реагирует на увеличение коэффициента умножения. Интересная особенность, понимание которой пришло лишь в процессе длительных экспериментов!

После того, как прояснилась ситуация с реакцией прошивки на увеличение множителя, мы смогли разогнать наш тестовый Intel Core i5-2500K до частоты 4800 МГц. При этом напряжение Vcore было заданно в явном виде на уровне 1,43 В. Увы, дальнейший рост частоты оказался невозможным, несмотря на все попытки в виде повышения напряжения. Мы считаем, что для успешного разгона требуется управление Internal PLL Overvoltage, а наш процессор является инженерным семплом и совершенно не реагирует на изменение этого параметра.

Разгон Gigabyte GA-Z77X-UD5H

Параметр Loadline Calibration был установлен в значение Extreme, а для PWM Phase Control задавался режим High Performance. С такими настройками разогнанный процессор без труда проходил тяжелый стресс-тест LinX, но технологии энергосбережения работали лишь частично, напряжение на вычислительных ядрах не уменьшалось вместе с тактовой частотой. Мы намеренно отказались от использования динамического изменения Vcore, так как диагностические утилиты давали неправдоподобные показания напряжения, что повышало риск вывода из строя полупроводникового кристалла.

Что касается автоматического режима разгона, то Gigabyte GA-Z77X-UD5H полностью повторила подвиг флагманской модели, обеспечив стабильную работу тестового Intel Core i5-2500K на частоте 4220 МГц без вмешательства пользователя в тонкие настройки прошивки. В этом нет ничего удивительного, так как во время эксперимента использовалась утилита EasyTune6, предлагающая такие же точно профили повышения быстродействия. Таким образом, новинка продемонстрировала очень достойные результаты разгона центрального процессора, а также порадовала потенциалом увеличения быстродействия оперативной памяти. Несколько огорчила частичная неработоспособность технологий энергосбережения, вызванная невозможностью контроля напряжения Vcore. Зато, с выходом новой версии прошивки, процесс разгона стал простым и удобным.


Тестовый стенд

Оценка производительности и разгонного потенциала Gigabyte GA-Z77X-UD5H выполнялась в составе тестового стенда следующей конфигурации:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: Zalman CNPS10X Flex (вентилятор 120 мм, 1800 об/мин);
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: MSI N480GTX Lightning (GeForce GTX 480);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
Мы сравнили быстродействие героини сегодняшнего тестирования с флагманской моделью Gigabyte G1.Sniper 3, а также системной платой среднего уровня ASUS P8Z68-V Pro, основанной на чипсете Intel Z68 Express. Во время тестирования платы работали с такими версиями прошивок:
  • Gigabyte GA-Z77X-UD5H UEFI Setup F8 31.05.2012;
  • Gigabyte G1.Sniper 3 UEFI Setup F4 26.04.2012;
  • ASUS P8Z68-V PRO UEFI 3203 от 27.02.2012.
Оборудование работало под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), обновленной до SP1 через службу Windows Update. Из драйверов были установлены NVIDIA GeForce 285.62 для видеокарты, Intel INF Update Utility 9.3.0.1019 от 03.05.2012 и Intel Management Engine 8.0.10.1464 от 21.05.2012 для системной логики. Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось.

Во время тестов технологии энергосбережения центрального процессора и Intel Turbo Boost были активированы, причем, для Gigabyte G1.Sniper 3 и GA-Z77X-UD5H пришлось вручную корректировать коэффициенты умножения. Оперативная память работала на частоте 1600 МГц с таймингами 9-9-9-24-1Т, что соответствует настройкам профиля Х.М.Р.

Методика измерений не изменилась с момента последнего тестирования, то есть мы повторяем каждый тест не менее трех раз, после чего рассчитываем среднее арифметическое значение. В том случае, если какой-то из результатов существенно отличается от двух других, тесты повторяются до получения нормального значения. Набор тестовых программ следующий:
  • AIDA64 2.00.1700 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Colin McRae: DiRT 3;
  • Tom Clancy's H.A.W.X. 2 benchmark.

Результаты тестирования

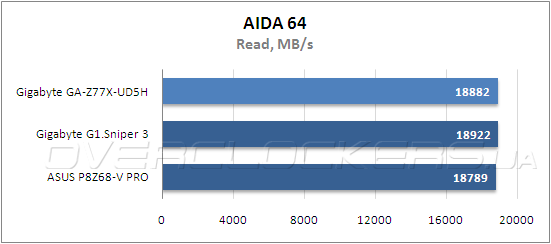

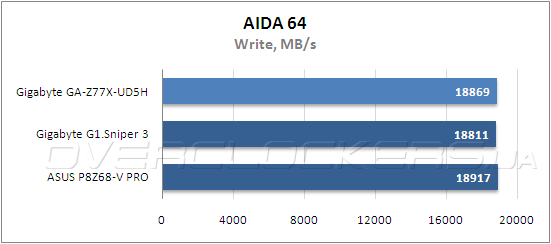

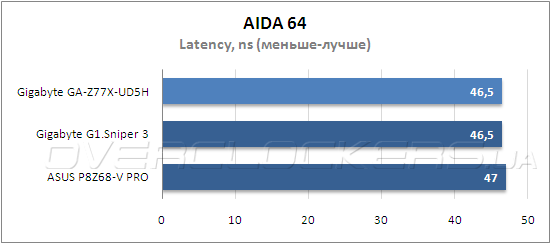

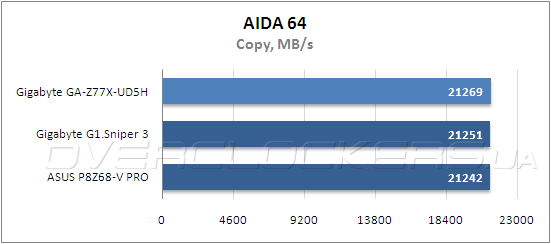

Результаты оценки пропускной способности ОЗУ, выполненные при помощи Cache & Memory benchmark из информационно-диагностического пакета AIDA64, позволяют с большой точностью спрогнозировать быстродействие в приложениях, требовательных к скорости работы оперативной памяти.

Тестирование Gigabyte GA-Z77X-UD5H

Тестирование Gigabyte GA-Z77X-UD5H

Тестирование Gigabyte GA-Z77X-UD5H

Тестирование Gigabyte GA-Z77X-UD5H

Производительности Gigabyte GA-Z77X-UD5H в Cache & Memory benchmark в точности совпала с результатами флагманской модели и показателями быстродействия соперницы ASUS P8Z68-V PRO. Это говорит о хорошей оптимизации прошивки и позволяет рассчитывать на высокий уровень быстродействия новинки в прикладном ПО, требовательном к пропускной способности ОЗУ.

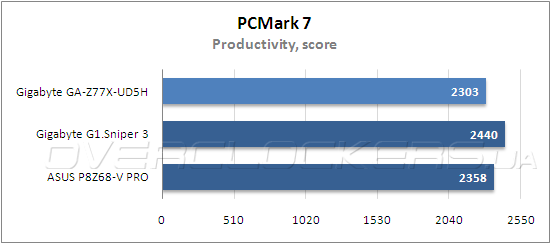

Тестирование в программном продукте Futuremark PCMark 7 позволяет получить целостное представление о производительности в реальных приложениях, предназначенных для решения массы повседневных задач, таких как обработка мультимедиа, работа в офисных и веб-приложениях, а также современных 3D-играх.

Тестирование Gigabyte GA-Z77X-UD5H

Совершенно неожиданно системная плата GA-Z77X-UD5H показала самые низкие результаты. Попробуем разобраться в причинах, по которым эта «материнка» заняла последнее место в данной дисциплине.

Тестирование Gigabyte GA-Z77X-UD5H

Тестирование Gigabyte GA-Z77X-UD5H

Тестирование Gigabyte GA-Z77X-UD5H

Тестирование Gigabyte GA-Z77X-UD5H

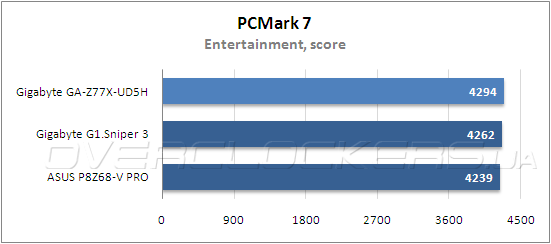

Оказывается, Gigabyte GA-Z77X-UD5H набрала меньше всего очков в подтесте Productivity, хотя в остальных сценариях производительность участницы тестирования была на уровне соперниц.

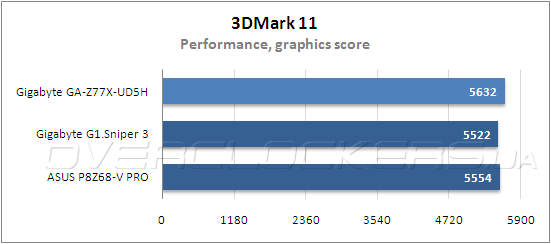

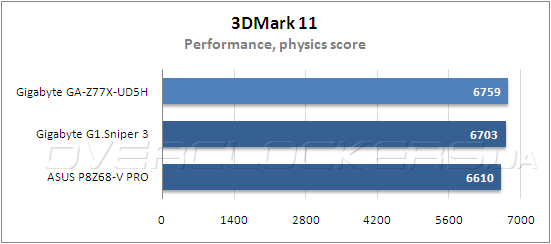

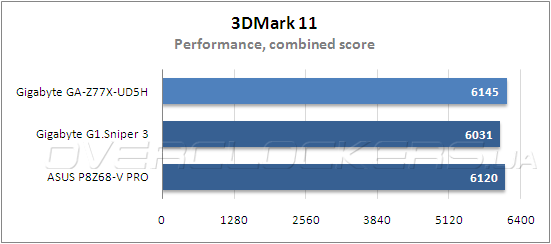

Измерение быстродействия в полусинтетическом бенчмарке Futuremark 3DMark 11 дает информацию о производительности материнских плат в современных 3D-играх, использующих API DirectX 11 и ускорение физических расчетов.

Тестирование Gigabyte GA-Z77X-UD5H

При использовании профиля Performnce, который уменьшает влияние видеокарты на общий балл, победа досталась GA-Z77X-UD5H. Её выигрыш минимален, тем не менее, мы проанализируем показатели в каждом из подтестов.

Тестирование Gigabyte GA-Z77X-UD5H

Тестирование Gigabyte GA-Z77X-UD5H

Тестирование Gigabyte GA-Z77X-UD5H

Совершенно неожиданно новинка продемонстрировала заметное преимущество в наборе графических тестов, но результаты в двух других дисциплинах не отличаются от соперниц. Таким образом, покупатели GA-Z77X-UD5H могут рассчитывать на отличный уровень быстродействия в игровых приложениях, что мы сейчас и проверим на практике.

Тестирование в современных 3D-играх мы проводим с высокими, но не максимальными настройками качества изображения, без полноэкранного сглаживания и в разрешении 1680х1050. Это позволяет минимизировать влияние видеокарты на результаты.

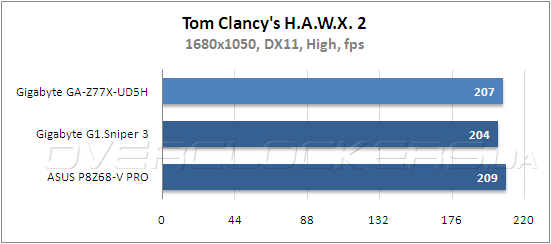

Тестирование Gigabyte GA-Z77X-UD5H

Тестирование Gigabyte GA-Z77X-UD5H

Тестирование Gigabyte GA-Z77X-UD5H

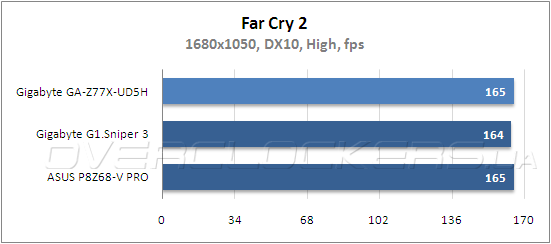

В шутере от первого лица Far Cry 2 Gigabyte и автомобильном симуляторе DiRT 3 новинка разделила первое место с материнской платой ASUS, а в Tom Clancy's H.A.W.X. заняла почетное второе место. Результаты можно назвать очень хорошими, так как производительность Gigabyte GA-Z77X-UD5H в играх находится на уровне лучших моделей для процессоров Intel в исполнении LGA1155.


Выводы

Было бы большой ошибкой рассматривать материнскую плату Gigabyte GA-Z77X-UD5H как упрощенную версию флагманского продукта Gigabyte G1.Sniper 3. Действительно, эти модели имеют много общего, например, от старшей сестры новинка унаследовала полнофункциональную прошивку и мощную силовую подсистему. В то же время, Gigabyte GA-Z77X-UD5H в сравнении с G1.Sniper предлагает более скромные возможности по организации конфигураций из нескольких видеокарт, обладает упрощенной звуковой подсистемой, а также лишена геймерского сетевого чипа Qualcomm Atheros Killer E2201, в замен которого установлен привычный Qualcomm Atheros AR8151. А еще, новинка не имеет поддержки беспроводных интерфейсов и поставляется с меньшим набором дополнительных принадлежностей.

Вместе с тем, упрощения никак не сказались на быстродействии и разгонном потенциале Gigabyte GA-Z77X-UD5H, а сам процесс разгона стал более дружественным для пользователя, правда, для определения этого факта мы истратили немало времени и сил. Но главное преимущество новинки — это цена, которая составляет порядка 250 долларов США. Согласитесь, что это вполне приемлемая сумма за высокоуровневый продукт именитого бренда.
