Добротный средний класс. Обзор и тестирование материнской платы Gigabyte GA-Z77X-UD3H для процессоров Intel LGA1155

Разгонный потенциал

К изучению разгонного потенциала GA-Z77X-UD3H мы подошли, имея опыт предыдущих экспериментов с материнскими платами Gigabyte G1.Sniper 3 и GA-Z77X-UD5H. Учитывая, что новинка оснащена прошивкой, аналогичной старшим моделям и схожей силовой подсистемой, мы ожидали сопоставимого запаса прочности. Напомним, что наш тестовый Intel Core i5-2500K способен функционировать на частоте 4800 МГц при напряжении на вычислительных ядрах порядка 1,43 В, но все дальнейшие попытки улучшить результаты неизбежно терпят фиаско. На сей раз, нашей целью было заставить полноценно функционировать технологии энергосбережения в режиме разгона. Как известно, для этого необходимо использовать режим Dynamic Vcore (DVID), который позволяет задать прирост напряжения на центральном процессоре в виде прироста к номинальному значению. Ранее мы столкнулись с проблемой точного отображения напряжения на вычислительных ядрах в большинстве диагностических утилит. В случае с Gigabyte GA-Z77X-UD3H была использована последняя версия программы AIDA64 2.50.0000, которая без труда распознала системную плату и корректно выводила показания мониторинга. Дальнейшим важным шагом стал подбор оптимального значения параметра Loadline Calibration, который отвечает за компенсацию падения напряжения. Экспериментальным путем было определено, что оптимальный режим, в котором наш тестовый Intel Core i5-2500K стабильно функционировал на частоте 4800 МГц, обеспечивался при установке DVID +0,16 B к стандартному значению Vcore, равному 1,225 B. Одновременно с этим параметр Loadline Calibration необходимо выставлять в положение «Standard».

Разгон Gigabyte GA-Z77X-UD3H

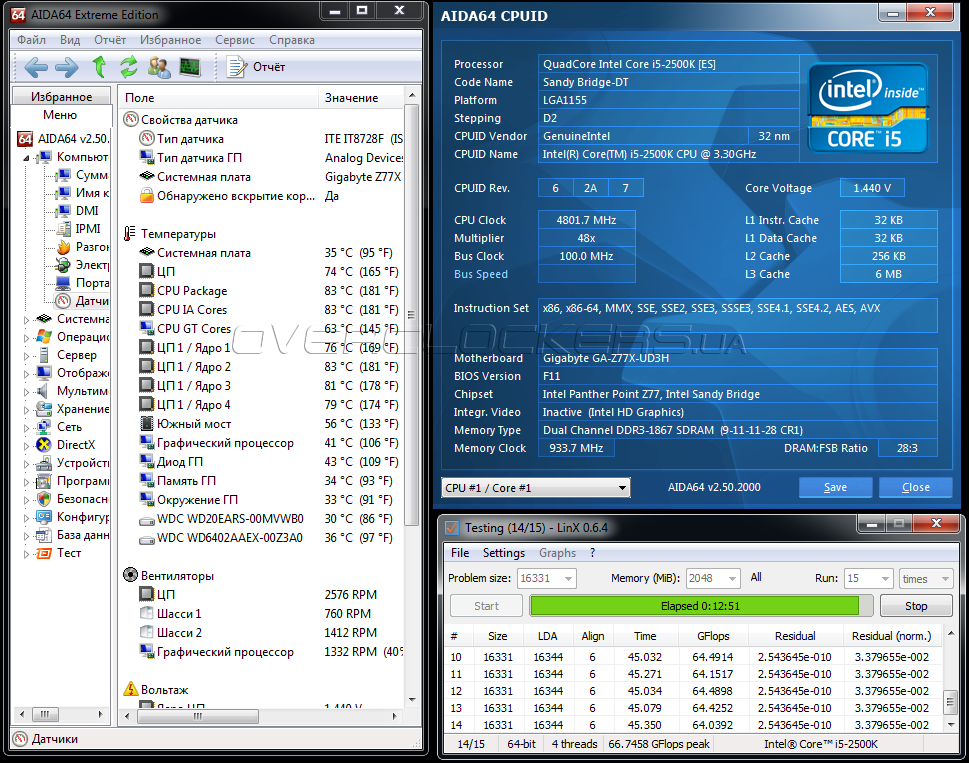

В нагрузке напряжение на вычислительных ядрах уверенно держалось на уровне 1,44 В, а в простое честно снижалось до 0,936 В вместе с тактовой частотой. При таких установках система безошибочно проходила тестирование в программе LinX. Отметим, что во время разгона мы не отключали функцию Intel Turbo Boost в прошивке системной платы, но повысили пределы Turbo Power Limit и Core Current Limit в большую сторону.

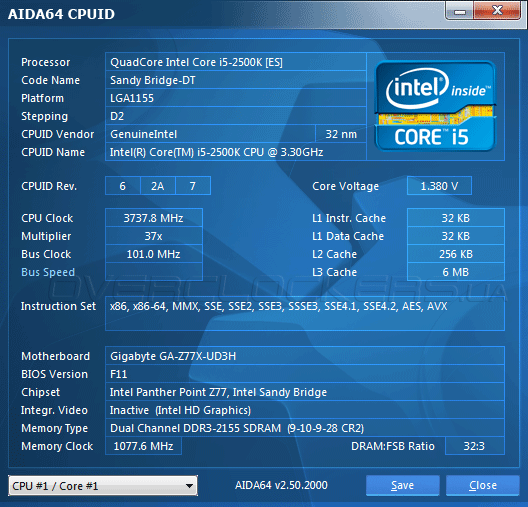

Что касается потенциала увеличения BCLK, то Gigabyte GA-Z77X-UD3H показала очень неплохой результат, так как нам удалось увеличить частоту тактового генератора до 107 МГц.

Разгон Gigabyte GA-Z77X-UD3H

Не подвела участница сегодняшнего тестирования и во время экспериментов по форсированию быстродействия оперативной памяти. Тестовые модули Silicon Power SP004GBLYU160S2B [//www.overclockers.ua/memory/ddr3-1600-silicon-power/] заработали на частоте 2155 МГц при напряжении 1,65 В с задержками 9-10-9-28. В этом новинка ничем не уступила своей старшей сестре — Gigabyte GA-Z77X-UD5H.

Разгон Gigabyte GA-Z77X-UD3H

По результатам исследования разгонного потенциала можно с уверенностью сказать, что Gigabyte GA-Z77X-UD3H отлично подходит для разгона процессоров Intel LGA1155. Небольшое опасение вызывает отсутствие охлаждения для части силовых элементов VRM, что может негативно сказаться во время длительной эксплуатации платы в режиме со значительным повышением напряжений на процессоре. Заметим, что в нашем случае признаков перегрева замечено не было, так что с умеренным разгоном Intel Core i5-2500K новинка справилась без малейших нареканий. Конечно, для полноты картины необходимо проверить способности GA-Z77X-UD3H по форсированию быстродействия новейших 22-нм Intel Ivy Bridge, но пока мы лишены такой возможности.


Тестовый стенд

Для исследования разгонного потенциала и оценки быстродействия GA-Z77X-UD3H был собран тестовый стенд следующей конфигурации:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: Zalman CNPS10X Flex (вентилятор 120 мм, 1800 об/мин);
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: MSI N480GTX Lightning (GeForce GTX 480);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).

омпанию новинке составили две старшие модели Gigabyte — G1.Sniper 3 и GA-Z77X-UD5H, а также системная плата ASUS P8Z68-V Pro, в основе которой лежит чипсет Intel Z68 Express. Во время тестов для «материнок» были установлены следующие версии управляющих микрокодов:
  • Gigabyte GA-Z77X-UD3H UEFI Setup F11 30.05.2012;
  • Gigabyte GA-Z77X-UD5H UEFI Setup F8 31.05.2012;
  • Gigabyte G1.Sniper 3 UEFI Setup F4 26.04.2012;
  • ASUS P8Z68-V PRO UEFI 3203 от 27.02.2012.
Во время тестов оперативная память работала на частоте 1600 МГц с таймингами 9-9-9-24-1Т, что соответствует настройкам профиля Х.М.P, технологии энергосбережения центрального процессора и Intel Turbo Boost были активированы. Напомним, что из-за особенностей прошивок системных плат Gigabyte нам пришлось вручную корректировать коэффициенты умножения.

Оборудование работало под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), обновленной до SP1 через службу Windows Update. Из драйверов были установлены NVIDIA GeForce 285.62 для видеокарты, Intel INF Update Utility 9.3.0.1019 от 03.05.2012 и Intel Management Engine 8.0.10.1464 от 21.05.2012 для системной логики. Файл подкачки и UAC были отключены, никаких других оптимизаций ОС не проводилось.

Что касается методологии измерения, то мы повторяли каждый тест не менее трех раз, по результатам которых рассчитывали среднее арифметическое значение. В том случае, если какой-то тест дает показания, существенно отличающиеся от двух других, итерации повторялись до получения нормального значения. Набор тестового программного обеспечения был таков:
  • AIDA64 2.00.1700 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Colin McRae: DiRT 3;
  • Tom Clancy's H.A.W.X. 2 benchmark.

Результаты тестирования

Измерение пропускной способности подсистемы ОЗУ в Cache & Memory benchmark утилиты AIDA64 позволяет с большой точностью предсказать быстродействие в приложениях, требовательных к скорости работы оперативной памяти.

Тестирование Gigabyte GA-Z77X-UD3H

Тестирование Gigabyte GA-Z77X-UD3H

Тестирование Gigabyte GA-Z77X-UD3H

Тестирование Gigabyte GA-Z77X-UD3H

Результаты тестирования быстродействия подсистемы ОЗУ не позволяют определить однозначного лидера. Тем не менее, можно отметить, что продуктивность GA-Z77X-UD3H находится на уровне лучших моделей, значит, в реальных программных продуктах можно надеяться на высокую скорость работы.

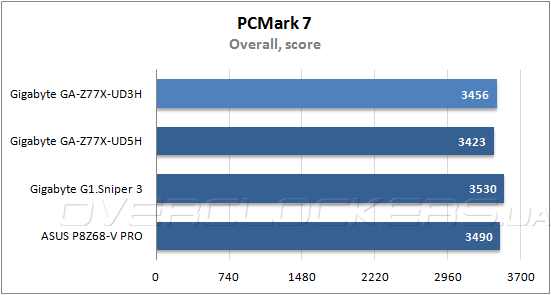

Средний балл в полусинтетическом тестовом пакете Futuremark PCMark 7 позволяет оценить быстродействие системных плат в типичных повседневных задачах, таких как обработка мультимедиа, серфинг сети Интернет, ресурсоемкие 3D игры, а также работа в офисных и прикладных программах.

Тестирование Gigabyte GA-Z77X-UD3H

Интегральный показатель быстродействия новинки ничем не выделяется на фоне результатов соперниц, Gigabyte GA-Z77X-UD3H демонстрирует средний уровень продуктивности. Посмотрим, как обстоят дела со скоростью работы в отдельных тестовых сценариях.

Тестирование Gigabyte GA-Z77X-UD3H

Тестирование Gigabyte GA-Z77X-UD3H

Тестирование Gigabyte GA-Z77X-UD3H

Тестирование Gigabyte GA-Z77X-UD3H

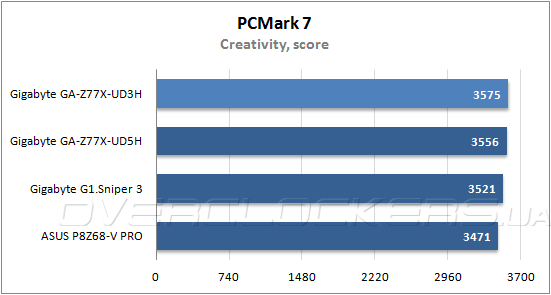

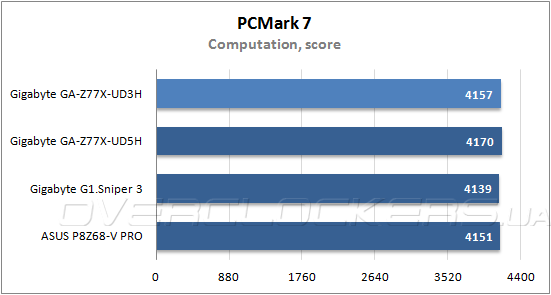

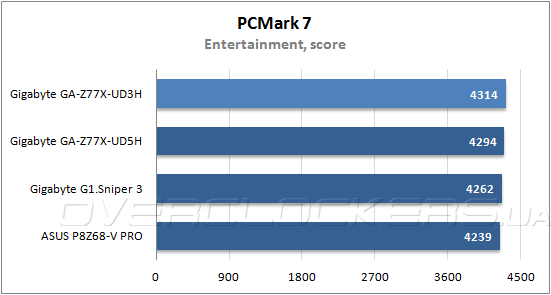

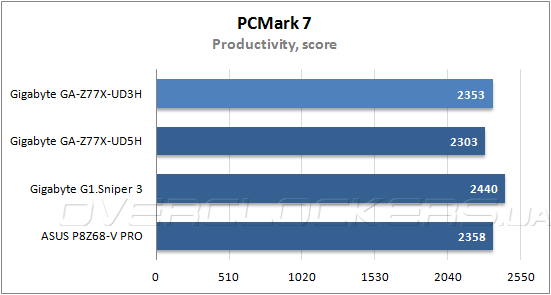

Детальный анализ результатов дает понять, что новинка незначительно опережает конкуренток во всех подтестах, за исключением Productivity, что и предопределило не лучшую позицию в общем зачете. Впрочем, с выходом новых прошивок уровень производительности может измениться в лучшую сторону.

Для прогнозирования продуктивности системных плат в современных играх удобно пользоваться программным продуктом Futuremark 3DMark 11, который создает значительную нагрузку не только на графическую подсистему, но и на центральный процессор. Для минимизации влияния видеокарты на результаты был использован профиль быстродействия Performance.

Тестирование Gigabyte GA-Z77X-UD3H

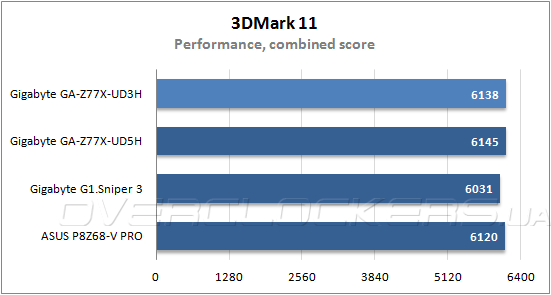

В общем зачете Gigabyte GA-Z77X-UD3H демонстрирует конкурентоспособный уровень продуктивности, а небольшую разницу можно списать на погрешности измерения.

Тестирование Gigabyte GA-Z77X-UD3H

Тестирование Gigabyte GA-Z77X-UD3H

Тестирование Gigabyte GA-Z77X-UD3H

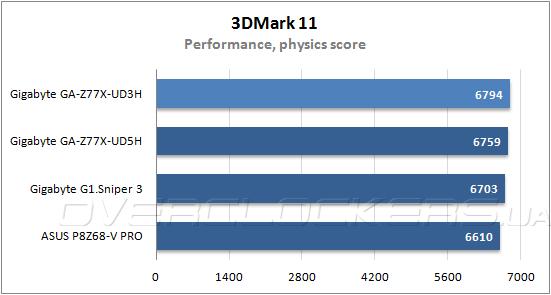

В тестах графической подсистемы материнская плата набрала меньше всего очков, в то время как в дисциплине, которая оценивает продуктивность центрального процессора, новинка показала наилучший результат. Глядя на показатели быстродействия можно сказать, что разница в 0,5 % в реальных приложениях не будет заметна.

Конечно, мы доверяем результатам, полученным в синтетическом бенчмарке Futuremark 3DMark 11, тем не менее, не отказываемся от тестирования в реальных игровых приложениях. Для этих целей мы используем три проекта, известных своей процессорозависимостью и хорошей повторяемостью результатов. Для снижения влияния графической подсистемы на частоту смены кадров мы использовали разрешение 1680х1050 и высокие, но не максимальные настройки качества изображения без полноэкранного сглаживания.

Тестирование Gigabyte GA-Z77X-UD3H

Тестирование Gigabyte GA-Z77X-UD3H

Тестирование Gigabyte GA-Z77X-UD3H

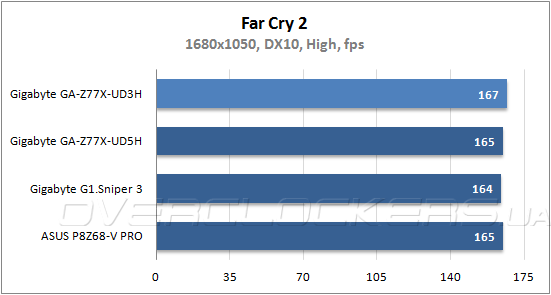

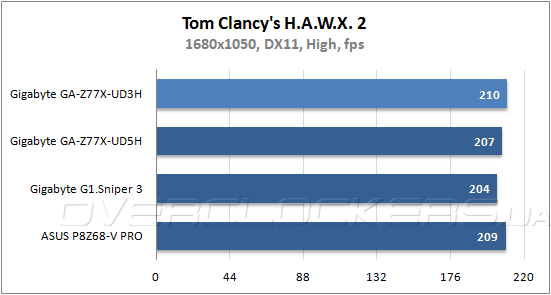

В отличие от синтетики, в играх позиции GA-Z77X-UD3H очень сильны. В авиационном симуляторе Tom Clancy's H.A.W.X. 2 и шутере от первого лица Far Cry 2 новинка демонстрирует лучший результат, а в гоночной аркаде Colin McRae: DiRT 3 продуктивность героини сегодняшнего тестирования находится на одном уровне с лидерами.


Выводы

Недаром из трех моделей Gigabyte системная плата GA-Z77X-UD3H тестировалась в последнюю очередь. Как оказалось, этот добротный продукт среднего класса воплотил множество оригинальных конструкторских идей, воплощенных в старших моделях. Благодаря этому новинка получила высокую производительность и отличный разгонный потенциал. Использование продуманной системы охлаждения, качественной элементной базы и мощного узла VRM позволили достичь предела прочности тестового процессора Intel Core i5-2500K, причем, сам процесс разгона оставил самые благоприятные впечатления. Что касается функциональности, то возможности расширения Gigabyte GA-Z77X-UD3H находятся на уровне, достаточном для подавляющего большинства пользователей. Кроме прочего, плата обладает продуманной прошивкой UEFI 3D BIOS, и позволяет создавать конфигурации из нескольких графических ускорителей. Немаловажным фактором успеха является и невысокая цена материнской платы, которая в украинской рознице составляет чуть больше 180 долларов США. Таким образом, героиня сегодняшнего обзора справедливо претендует на место в составе производительного системного блока, а хороший запас прочности и обилие удобных инструментов для разгона непременно заинтересуют любителей оверклокинга.

Gigabyte GA-Z77X-UD3H Выбор редакции: лучшее качество



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASUS — системная плата ASUS P8Z68-V Pro;
  • Eletek — кулер Zalman CNPS10X Flex;
  • Gigabyte — системная плата Gigabyte G1.Sniper 3, Gigabyte GA-Z77X-UD5H и Gigabyte GA-Z77X-UD3H;
  • Intel — процессор Intel Core i5-2500K;
  • MSI — видеокарта MSI N480GTX Lightning;
  • Silicon Power — комплект памяти Silicon Power SP004GBLYU160S2B;
  • Syntex — блок питания Seasonic X-650.
