Пополнение в отряде специального назначения. Обзор системной платы Gigabyte G1.Sniper 3 для процессоров Intel LGA1155

В продуктовой линейке каждого солидного производителя материнских плат присутствуют флагманские модели, предназначенные для профессиональных игроков, экспертов разгона или обеспеченных пользователей. Такие системные платы обладают максимально возможной, порой даже избыточной функциональностью, имеют богатые наборы дополнительных принадлежностей и оснащаются самыми передовыми технологиями. Конечно, все это отражается на розничной стоимости, поэтому флагманские продукты остаются уделом избранных, а большинство покупателей выбирают модели среднего класса. Тем не менее, о технологическом потенциале производителя принято судить по уровню инноваций топовых продуктов. Практика показывает, что многие технологии, еще вчера бывшие прерогативой старших моделей, сегодня могут найти применение в системных платах начального и среднего ценовых диапазонов.

Системные платы серии G1-Killer венчают модельный ряд компании Gigabyte. Эти «материнки», предназначенные для центральных процессоров Intel, сочетают в себе высокое качество изготовления, обладают множеством фирменных технологий и предлагают покупателям богатые возможности по тонкой настройке быстродействия. Одним словом, продукты серии G1-Killer воплощают самые смелые идеи разработчиков, а потому, недаром пользуются заслуженным уважением среди обеспеченных энтузиастов и любителей разгона. Побывавшая в нашей тестовой лаборатории системная плата Gigabyte G1.Sniper 2, предназначенная для процессоров Intel в исполнении LGA1155, запомнилась интересным дизайном, хорошим разгонным потенциалом и отличным уровнем быстродействием. В то же время, в процессе обзора мы отметили не самый дружественный к пользователю процесс разгона, мелкие недоработки прошивки и, конечно, заоблачную цену — порядка 500 долларов США. Сегодня мы предлагаем вашему вниманию нового представителя линейки G1-Killer — Gigabyte G1.Sniper 3, которая получила новый «набор» системной логики Intel Z77 Express, полную поддержку новейших 22-нм процессоров Intel Ivy Bridge и массу других новшеств. Мы обязательно рассмотрим их в процессе сегодняшнего обзора, а пока, предлагаем ознакомиться с техническими характеристиками материнской платы.

Модель Gigabyte G1.Sniper 3
Чипсет Intel Z77 Express + PLX PEX8747
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/2666(O.C.), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0 x16
2 PCI Express 3.0 x16@x8
2 PCI Express 2.0 x1
Слоты PCI 1 (ITE IT8892E)
Количество подключаемых вентиляторов 5 x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 x 2.0 (Intel Z77)
2 x 3.0 (2 разъема на задней панели, Intel Z77)
8 х 3.0 (4 разъема на задней панели, 2 х VIA VL810)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
4 канала SATA 6 Гбит/с (2 х Marvell 88SE9172)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
0, 1 (Marvell 88SE9172)
Встроенный звук Creative CA0132 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel 82579V (Gigabit Ethernet)
Qualcomm Atheros Killer E2201 (Gigabit Ethernet)
Qualcomm Atheros AR9462 (Wi-Fi 802.11n + Bluetooth 4.0)
FireWire 2 (VIA VT6308)
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор E-ATX
Размеры, мм 305 x 264
Дополнительные возможности 3D Power, Кнопки Power и Reset, Debug LED, UEFI DualBIOS, Voltage Measurement Points

Глядя на одни лишь спецификации участницы тестирования можно с уверенностью сказать, что перед нами флагманская модель. Богатая функциональность, которой наделен чипсет Intel Z77 Express, существенно расширена многочисленными дополнительными контроллерами. Мы обязательно остановимся на возможностях Gigabyte G1.Sniper 3, а пока рассмотрим комплект поставки системной платы.


Комплект поставки

Как и подобает флагманской модели, Gigabyte G1.Sniper 3 поставляется в огромной коробке, которая, к счастью, снабжена удобной ручкой для переноски. Дизайн упаковки имеет милитаристический стиль. Действительно, издали коробка похожа на ящик для транспортировки и хранения боеприпасов, а череп в малиновом берете, который является символом серии G1-Killer, напоминает эмблему армейского подразделения специального назначения. Лицевая поверхность упаковки содержит название модели и логотипы многочисленных технологий, использованных в материнской плате Gigabyte G1.Sniper 3.

Gigabyte G1.Sniper 3

Обратная сторона коробки более информативна. Кроме краткой спецификации, пользователь может узнать о принадлежности платы к серии Ultra Durable 4, что означает применение конструктивных решений, обеспечивающих функционирование Gigabyte G1.Sniper 3 в условиях повышенных температур, защиту от статического электричества. Это достигается применением определенных схемотехнических решений и качественной элементной базы.

Gigabyte G1.Sniper 3

Все остальные ключевые возможности системной платы Gigabyte разбила на четыре больших «super»-группы. Super Speed означает поддержку высокоскоростных интерфейсов SATA 6 Гбит/с и USB 3.0, а также двух портов Gigabit Ethernet, один из которых реализован на базе продвинутого сетевого контроллера Qualcomm Atheros Killer E2201. Функция Super Hearing говорит об использовании в качестве звукового кодека продвинутого решения Sound Core3D от компании Creative. Технология Super Shield касается системы охлаждения, Super Sight объединяет функции графической подсистемы. Материнская плата Gigabyte G1.Sniper 3 поддерживает до четырех графических адаптеров в конфигурации AMD CrossFireX и NVIDIA SLI, а также позволяет объединять ресурсы встроенной и дискретной видеокарт благодаря технологии Lucid Virtu MVP. На этом особенности участницы сегодняшнего обзора не заканчиваются, можно отдельно отметить наличие графического интерфейса 3D BIOS, цифрового управления преобразователя напряжения 3D Power. Наконец, стоит упомянуть поддержку платой беспроводных интерфейсов Wi-Fi и Bluetooth 4.0. Таким образом, покупатели Gigabyte G1.Sniper 3 могут рассчитывать на богатейшую функциональность, а сама плата способна удовлетворить потребности даже самого взыскательного пользователя.

Как и подобает флагманскому продукту, материнская плата имеет разнообразный и многочисленный комплект поставки. В коробке находятся такие аксессуары:
  • заглушка на заднюю панель I/O Shield;
  • шесть кабелей SATA 6 Гбит/с;
  • планка на заднюю панель c двумя Power eSATA;
  • комплект кабелей Power eSATA;
  • панель для монтажа в отсек 3,5” с портами USB 3.0;
  • мостик AMD CrossFireX;
  • мостики NVIDIA SLI, 3-way SLI, 4-way SLI;
  • беспроводный адаптер Wi-Fi/Bluetooth;
  • две антенны Wi-Fi/Bluetooth;
  • кабель USB для подключения беспроводного адаптера;
  • DVD-диск с драйверами и программным обеспечением;
  • подробное руководство пользователя;
  • брошюру по быстрой сборке;
  • инструкцию по работе беспроводным адаптером;
  • комплект наклеек из серии G1-Killer;
  • плакат G1-Killer.
Gigabyte G1.Sniper 3

Производитель позаботился о пользователях, планирующих построение систем NVIDIA SLI из нескольких видеокарт, и снабдил Gigabyte G1.Sniper 3 полным набором соответствующих мостиков. Еще в комплекте имеется планка, обеспечивающая вывод разъемов Power eSATA на заднюю стенку системного блока, а для удобства подключения двух устройств USB 3.0 есть панель, предназначенная для установки в свободный отсек 3,5”.

Gigabyte G1.Sniper 3

Материнская плата Gigabyte G1.Sniper 3 комплектуется интерфейсной платой GC-WB300D (Ahteros AR5B22), которая обеспечивает поддержку беспроводных сетевых интерфейсов Wi-Fi и Bluetooth. Вместе с адаптером поставляются две всенаправленные антенны Wi-Fi, основания которых снабженные магнитными «липучками» для фиксации на металлических поверхностях.

Gigabyte G1.Sniper 3

В основе платы GC-WB300D лежит чипсет Qualcomm Atheros AR9462, который обеспечивает работу с беспроводными локальными сетями стандартов IEEE 802.11b/g/n на скорости передачи до 300 Мбит/с включительно, а также подключение различный мобильных устройств и периферии по протоколу Bluetooth 4.0. Адаптер предназначен для установки в слот PCI-E x1, а для работы модуля Bluetooth понадобится дополнительное соединение с портом USB 2.0. Для этих целей в наборе аксессуаров имеется специальный интерфейсный кабель.

Кроме того, комплект поставки материнской платы включает руководство пользователя, инструкции по сборке системы и установке беспроводного адаптера, DVD-диск с программным обеспечением, а также плакат G1-Killer вместе с набором наклеек, имитирующих следы от пуль.

Gigabyte G1.Sniper 3

Как видите, набор аксессуаров Gigabyte G1.Sniper 3 включает не только компоненты, необходимые для сборки продвинутой игровой конфигурации, но множество дополнительных принадлежностей, расширяющих функциональность системной платы. На этой оптимистичной ноте переходим к изучению дизайна и особенностей конструкции участницы сегодняшнего обзора.


Дизайн

«Материнка» Gigabyte G1.Sniper 3 выполнена на печатной плате размером 305 x 264, что на 20 мм превышает габариты стандарта АТХ. В отличие от некоторых флагманских моделей, имеющих форм-фактор XL-ATX, эта системная плата без проблем поместится в большинство корпусов, рассчитанных на установку длинных графических акселераторов. Благодаря увеличенной площади РСВ, расположение всех основных узлов весьма удобное, что непременно оценят любители самостоятельной сборки системного блока.

Старания дизайнеров компании Gigabyte не прошли даром. G1.Sniper 3 получила отличный внешний вид, сочетание черного цвета текстолита вместе с черными и ярко-зелеными разъемами выглядят довольно привлекательно и оригинально.

Gigabyte G1.Sniper 3

Материнская плата базируется на самом продвинутом «наборе» системной логики для процессоров Intel в исполнении LGA1155 — Intel Z77 Express. Этот чипсет предлагает наилучшую функциональность, среди которой можно отметить поддержку встроенной графики, наличие четырех портов USB 3.0, расширенные возможности дисковой подсистемы, а также полноценную возможность разгона процессоров с разблокированным коэффициентом умножения. Таким образом, плата совместима с любыми процессорами Intel Sandy Bridge и Intel Ivy Bridge. Конечно, часть специфических возможностей, таких как поддержка PCI-Express 3.0 или одновременный вывод изображения на три монитора, доступны только при установке 22-нм моделей. Gigabyte G1.Sniper 3 имеет четыре слота DIMM DDR3, в которые можно установить 32 Гбайт оперативной памяти. Модули ОЗУ могут работать на частоте до 2666 МГц включительно, но сам набор множителей зависит от модели установленного процессора.

Gigabyte G1.Sniper 3

Благодаря наличию функции LucidLogix Virtu MVP системная плата Gigabyte G1.Sniper 3 позволяет использовать интегрированный и дискретный видеоадаптеры в зависимости от характера нагрузки. Например, при запуске ресурсоемких видеоигр за формирование изображения отвечает мощный графический акселератор, в то время как в режиме 2D вся нагрузка автоматически ложится на встроенное видеоядро. Более того, пользователь может сам выбирать, какой из ускорителей использовать в каждом конкретном случае. А еще такая модель использования позволяет задействовать встроенную в процессоры Intel технологию Quick Sync.

Для установки дискретных графических акселераторов Gigabyte G1.Sniper 3 располагает четырьмя слотами PCI-Express 3.0 x16. Это позволяет строить самые производительные конфигурации AMD CrossFireX и NVIDIA SLI из четырех видеокарт. Напомним, что контроллер шины, встроенный в процессоры в исполнении LGA1155 поддерживает всего 16 линий PCI-Express, которые можно разделить поровну между двумя графическими ускорителями. Инженеры Gigabyte существенно расширили функциональность материнской платы, установив дополнительный чип PLX PEX8747.

Gigabyte G1.Sniper 3

Данная микросхема выполняет функции коммутатора 48 линий PCI-Express 3.0, что особенно актуально при использовании новейших Intel Ivy Bridge. Для подключения к процессору используются 16 линий PCI-E, а оставшиеся 32 линии могут быть гибко сконфигурированы для обеспечения максимальной производительности связок Multi GPU. Благодаря наличию чипа PLX PEX8747 первый и третий по счету порты PCI-E x16 будут работать на полной скорости даже при установке пары графических укорителей. При использовании трех видеокарт следует задействовать первый, третий и четвертый слоты PCI-E x16, которые будут работать в режиме «х16+х8+x8». В случае установки четвертого графического акселератора все слоты будут обеспечивать работу видеокарт по схеме «х8+х8+х8+х8». Для установки плат расширения предназначены два разъема PCI-E 2.0 x1 и один PCI, последний реализован при помощи контроллера ITE IT8892E.

Что касается подключения дисковых накопителей, то материнская плата Gigabyte G1.Sniper 3 позволяет подключить шесть устройств с интерфейсом SATA 6 Гбит/с. Два порта из шести обслуживаются «набором» системной логики Intel Z77 Express, а оставшиеся разъемы попарно подключены к двум дополнительным контроллерам Marvell 88SE9172. Еще четыре жестких диска можно подсоединить к чипсетным портам SATA 3 Гбит/с. Возможности Z77 позволяют задействовать фирменные технологии Intel, такие как Smart Connect и Rapid Start. Кроме того, для ускорения работы дисковой подсистемы пользователи могут активировать функцию кэширования Intel Smart Response, причем, для этих целей можно использовать твердотельный накопитель с интерфейсом mSATA. Соответствующий разъем можно найти в районе чипсетного радиатора, а при его использовании придется пожертвовать одним из разъемов SATA 3 Гбит/с.

Gigabyte G1.Sniper 3

Рядом с портами SATA можно заметить разъем дополнительного питания ATX4P, который обычно используется для подачи напряжения на дисковые накопители. В данном случае, разъем предназначен для дополнительного электропитания разъемов PCI-Express 3.0 x16, производитель рекомендует задействовать его в случае организации связок из двух и более видеокарт.

Плата оснащается двумя микросхемами флеш-памяти для хранения прошивки — основной и резервной. Тем самым, достигается защита от сбоя во время обновления управляющего микрокода. Пара ярких светодиодов подсказывают, какая из микросхем используется в настоящий момент, а при помощи микропереключателя, расположенного в левой нижней части системной платы, пользователь может самостоятельно переключаться между чипами флеш-памяти с прошивками.

Для облегчения подбора оптимальных параметров системной платы в процессе разгона Gigabyte G1.Sniper 3 снабжена парой семисегментных светодиодных индикаторов, отображающих коды POST во время загрузки. В условиях работы открытого стенда пригодятся аппаратные клавиши включения и перегрузки, а также кнопка сброса настроек прошивки. Также стоит отметить наличие контактных площадок, предназначенных для подключения внешнего вольтметра. С их помощью можно контролировать основные напряжения, что может пригодиться в процессе экстремального разгона.

Gigabyte G1.Sniper 3

Реализация USB участницы сегодняшнего тестирования выполнена совершенно нестандартно. Напомним, что «набор» системной логики Intel Z77 Express поддерживает подключение четырех устройств с интерфейсом USB 3.0, а еще десять портов могут работать в режиме USB 2.0. Несмотря на это, конструкторы Gigabyte G1.Sniper 3 распределили имеющийся ресурс по-особенному. Пара чипсетных разъемов USB 3.0 выведены на заднюю панель системной платы, а к двум оставшимся каналам подключены пара USB-хабов VIA VL810, каждый из них обеспечивает работу четырех портов USB 3.0. Четыре из восьми разъемов можно встретить на задней панели материнской платы, а еще четыре устройства можно подключить к внутренним разъемам, распаянным на РСВ. Кроме того, Gigabyte G1.Sniper 3 располагает четырьмя внутренними портами USB 2.0. И, наконец, благодаря наличию дополнительного контроллера VIA VT6308 есть два внутренних порта FireWire.

Отличительной особенностью материнских плат Gigabyte, принадлежащих серии G1-Killer, является наличие высококачественной интегрированной звуковой карты. В модели Gigabyte G1.Sniper 3 используется продвинутый HD-аудиокодек CA0132 производства небезызвестной компании Creative, а в низкочастотных цепях звукового тракта используются японские электролитические емкости Nichicon MUSE ES. Внимательный читатель наверняка заметит металлическую полоску, играющую роль экрана, который должен уменьшить электромагнитные наводки. Несомненно, все эти меры направлены на улучшение качества звучания.

Gigabyte G1.Sniper 3

Для подключения к локальной сети материнская плата предлагает целых два разъема RJ-45, которые поддерживают стандарт Gigabit Ethernet. Один из них обслуживается чипом Intel 82579V, а за работу второго порта отвечает контроллер Killer E2201 производства Qualcomm Atheros, предназначенный специально для игровых рабочих станций. Благодаря поддержке технологии Advanced Stream Detect этот сетевой адаптер автоматически определяет тип трафика и отдает высший приоритет онлайн-играм, что позволяет сократить задержки и повысить комфортность геймплея.

Задняя панель системной платы Gigabyte G1.Sniper 3 имеет следующий набор интерфейсов:
  • комбинированный порт PS/2;
  • шесть портов USB 3.0;
  • видеовыходы D-Sub, DVI-D, Display Port и HDMI;
  • два разъема подключения локальной сети RJ-45;
  • пять аналоговых аудиовыходов;
  • оптический порт S/PDIF.
Gigabyte G1.Sniper 3

Система охлаждения участницы сегодняшнего обзора заслуживает отдельного упоминания. Материнская плата имеет пять четырехконтактных разъемов для подключения вентиляторов. Все они поддерживают управление скоростями вращения крыльчаток посредством ШИМ. Силовые элементы преобразователя напряжения охлаждаются массивными радиаторами, соединенными тепловой трубкой. Несмотря на солидные габариты, охлаждение VRM не создало проблем при установке башенного кулера Zalman CNPS10X Flex.

Gigabyte G1.Sniper 3

Рядом с процессорным сокетом можно заметить небольшой радиатор, который остужает пыл микросхемы PLX PEX8747. Отметим, что типичное тепловыделение чипа-коммутатор PCI-Express составляет 8 Вт, так что для его нормальной работы требуется охлаждение. Микросхема системной логики Intel Z77 Express имеет TDP 6,7 Вт, и для отвода избыточного тепла ей достаточно небольшого плоского радиатора.

Gigabyte G1.Sniper 3

Все элементы системы охлаждения соединены парой тепловых трубок, такая конструкция позволяет равномерно распределять тепло между радиаторами. Обращаем ваше внимание на необходимость организации вентиляции внутри системного блока.

Преобразователь напряжения центрального процессора материнской платы Gigabyte G1.Sniper 3 построен по 12-канальной архитектуре, еще две фазы выделены для питания интегрированного графического ядра. Схема VRM управляется ШИМ-контроллером IR3567 производства International Rectifier, который поддерживает 6+1 независимых выходов, а удвоение количества фаз достигается использованием микросхем-драйверов IR3598, каждая из которых обеспечивает работу двух каналов. Контроллер поддерживает функцию Load-line calibration, тонкую подстройку частоты переключения силовых элементов и управление количеством активных фаз в зависимости от нагрузки на центральный процессор.

Gigabyte G1.Sniper 3

Дополнительное питание к узлу VRM центрального процессора подводится при помощи восьмиконтактного разъема EPS12V. В качестве силовых элементов применяются полевые транзисторы, надежное охлаждение которых обеспечивают массивные радиаторы. В схеме преобразователя напряжении, впрочем, как и во всех других цепях материнской платы, используются долговечные твердотельные конденсаторы и дроссели закрытой конструкции. Таким образом, силовая подсистема участницы сегодняшнего тестирования полностью готова к самым серьезным экспериментам по разгону центральных процессоров.

Как и подобает флагманской модели, дизайн материнской платы Gigabyte G1.Sniper 3 не оставил нас равнодушными. Высокое качество изготовления и обилие уникальных конструкторских решений оставили по себе самые приятные впечатления. Среди таких решений можно отметить возможность построения конфигураций из четырех графических ускорителей, использование продвинутого аудиокодека от Creative, наличие двух гигабитных сетевых контроллеров, а также рекордное количество портов USB 3.0. Зная пристрастие инженеров Gigabyte к сооружению эффектных, но не всегда эффективных систем охлаждения мы удивились, обнаружив у G1.Sniper 3 очень продуманною, лишенную всяческих бесполезных украшений, конструкцию. А еще, учитывая мощную силовую подсистему, плата имеет все шансы продемонстрировать впечатляющие результаты разгона. Это предположение мы обязательно проверим на практике, а пока рассмотрим прошивку участницы сегодняшнего тестирования.

UEFI Setup

Долгое время материнские платы компании Gigabyte в качестве прошивки использовали традиционный BIOS, причем, один из его главных недостатков — невозможность полноценной работы BIOS с жесткими дисками объемом более 3 ТБ, был решен путем надстройки, обеспечивающей поддержку таблицы разделов GPT. Таким образом, отсутствие UEFI преподносилось как преимущество «старого доброго» решения над новомодным и непривычным графическим интерфейсом. Тем не менее, материнская плата Gigabyte G1.Sniper 3 получила прошивку, в основе которой лежит микрокод UEFI от American Megatrends Inc. (AMI). Уникальной особенностью графического интерфейса является режим 3D BIOS, позволяющий получить быстрый доступ к основным параметрам системной платы, а все тонкие настройки доступны в «Расширенном режиме».

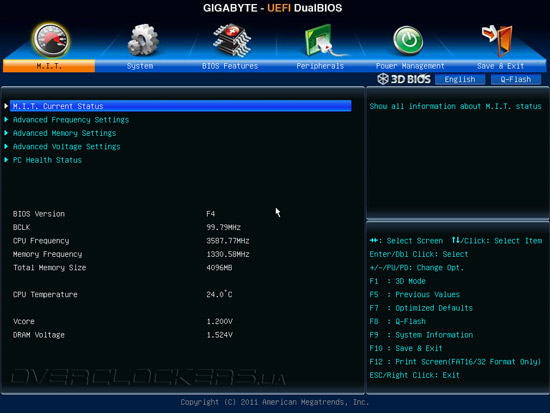

В целом, структура и наполнение меню настроек мало чем отличается от традиционного BIOS «материнок» Gigabyte. Все настройки, связанные с разгоном и оптимизацией быстродействия находятся в разделе M.I.T. — Mainboard Intelligent Tweaker, в котором, кроме ссылок на вложенные меню отображаются основные показатели состояния системной платы.

UEFI Setup Gigabyte G1.Sniper 3

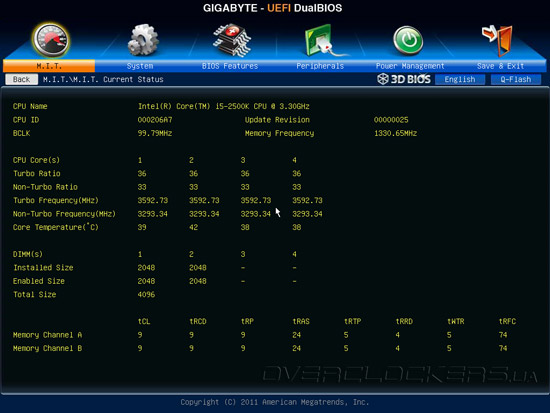

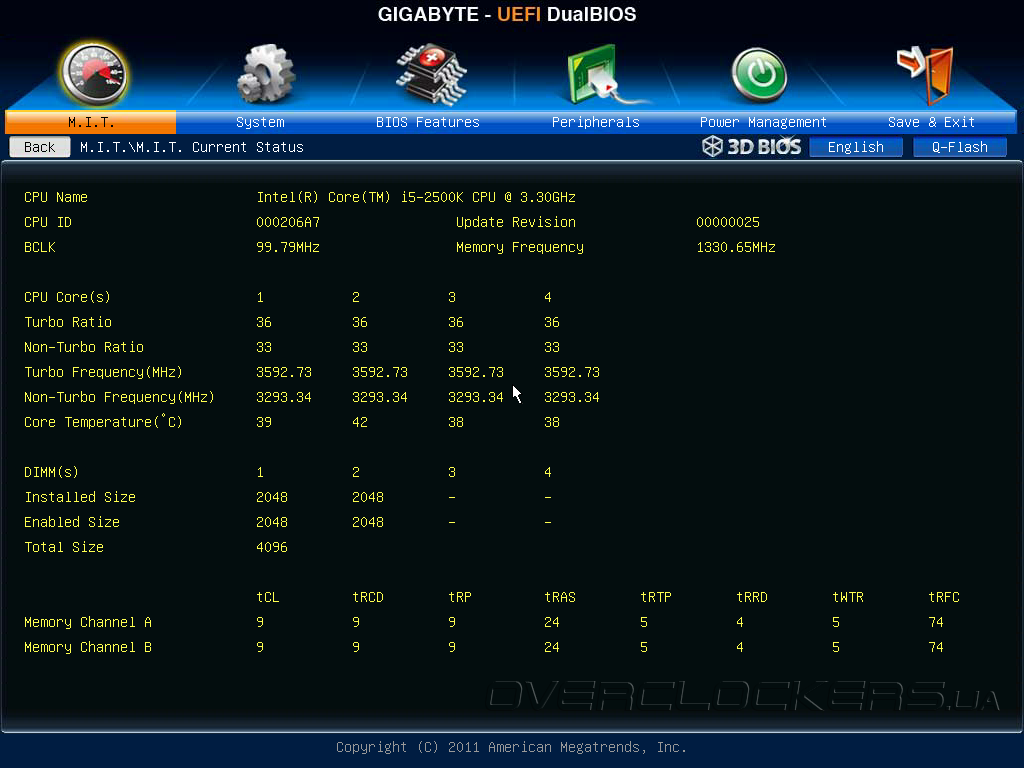

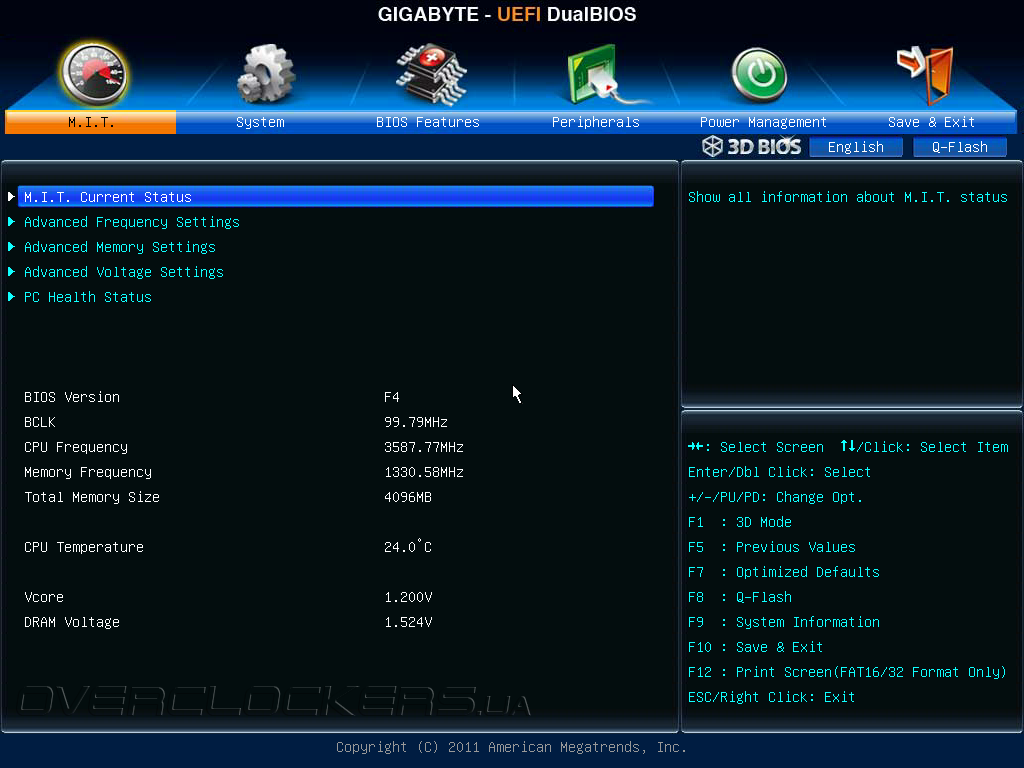

Во вкладке M.I.T. Current status выводится расширенная информация о режимах работы центрального процессора и оперативной памяти.

UEFI Setup Gigabyte G1.Sniper 3

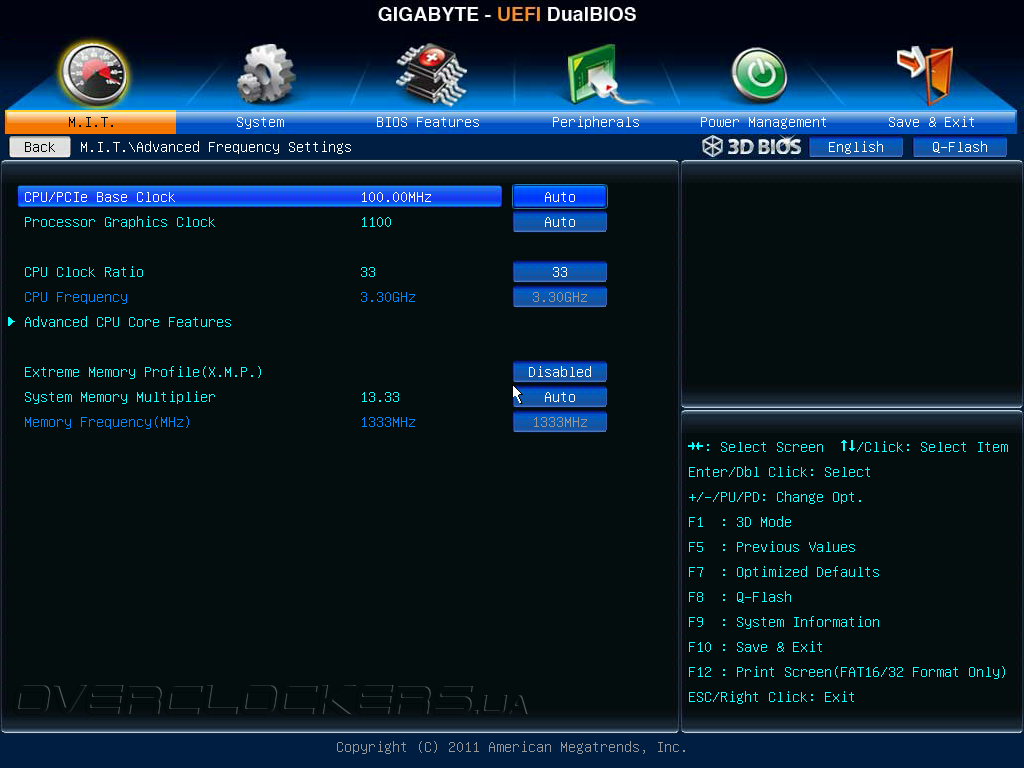

В подменю Advanced Frequency Settings кроме настройки тактового генератора, формирующего частоту BCLK, также находится управление коэффициентами умножения центрального процессора, встроенного графического ядра и ОЗУ. Для модулей оперативной памяти можно активировать автоматическую установку параметров согласно профилю X.M.P.

UEFI Setup Gigabyte G1.Sniper 3

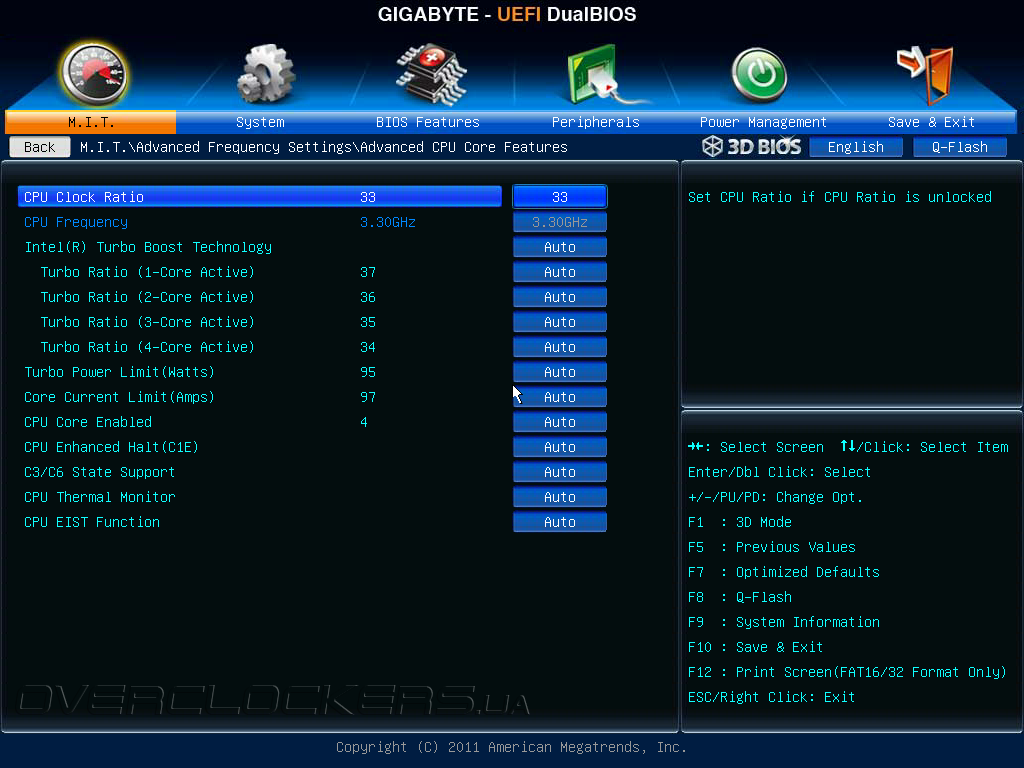

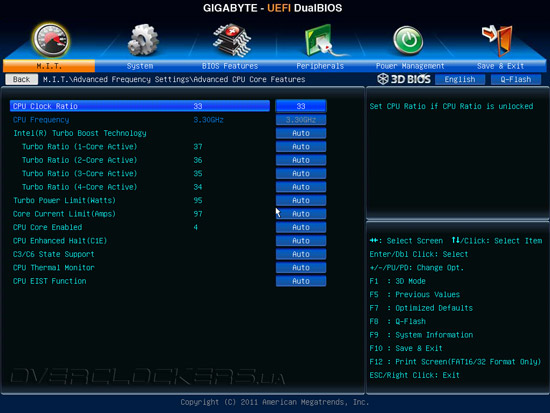

Для управления тонкими настройками производительности CPU предназначен раздел Advanced CPU Core Features. Именно здесь можно задать алгоритм работы технологии Intel Turbo Boost и лимиты энергопотребления, а также задействовать встроенные функции энергосбережения.

UEFI Setup Gigabyte G1.Sniper 3

В процессе тестирования была обнаружена интересная особенность: после активацией профиля X.M.P. или изменения множителя для оперативной памяти технология Intel Turbo Boost отключалась, но тактовая частота нашего тестового Intel Core i5-2500K автоматически повышалась до 3800 МГц. Конечно этот факт, нельзя считать недостатком, так как пользователь получает прирост быстродействия, однако, в сравнении с конкурентами такой трюк дает плате Gigabyte G1.Sniper 3 неплохую фору.

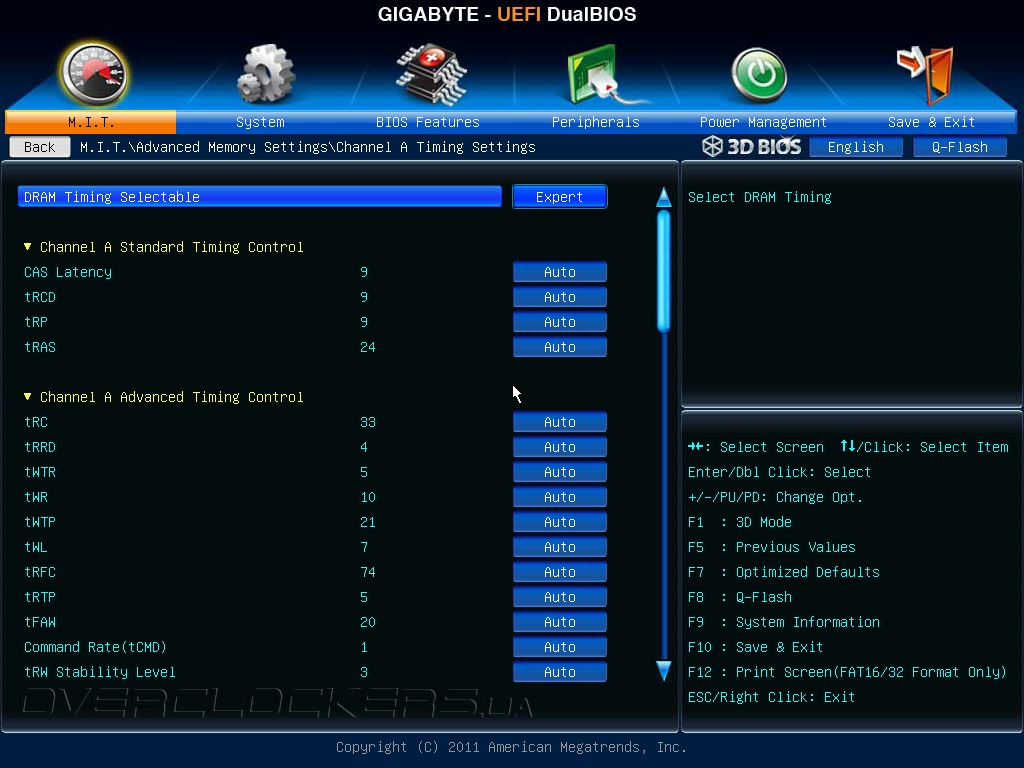

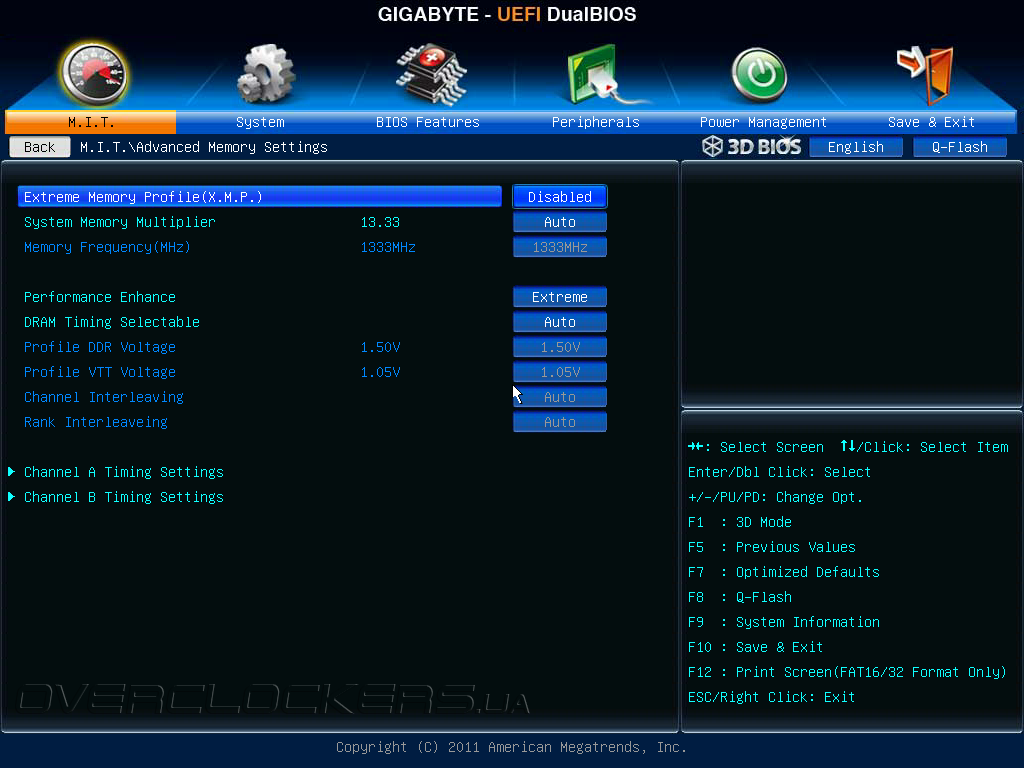

Вкладка Advanced Memory Profile содержит все основные параметры модулей ОЗУ. Пользователь может самостоятельно установить тактовую частоту и задержки, либо довериться автоматической настройке согласно профилю X.M.P. Еще данная вкладка содержит опцию Performance Enhance, которая может принимать значения Normal, Turbo или Extreme, включающие оптимизации второстепенных параметров для обеспечения наилучшего уровня быстродействия.

UEFI Setup Gigabyte G1.Sniper 3

Прошивка материнской платы Gigabyte G1.Sniper 3 позволяет управлять всеми основными и множеством дополнительных таймингов модулей ОЗУ.

UEFI Setup Gigabyte G1.Sniper 3

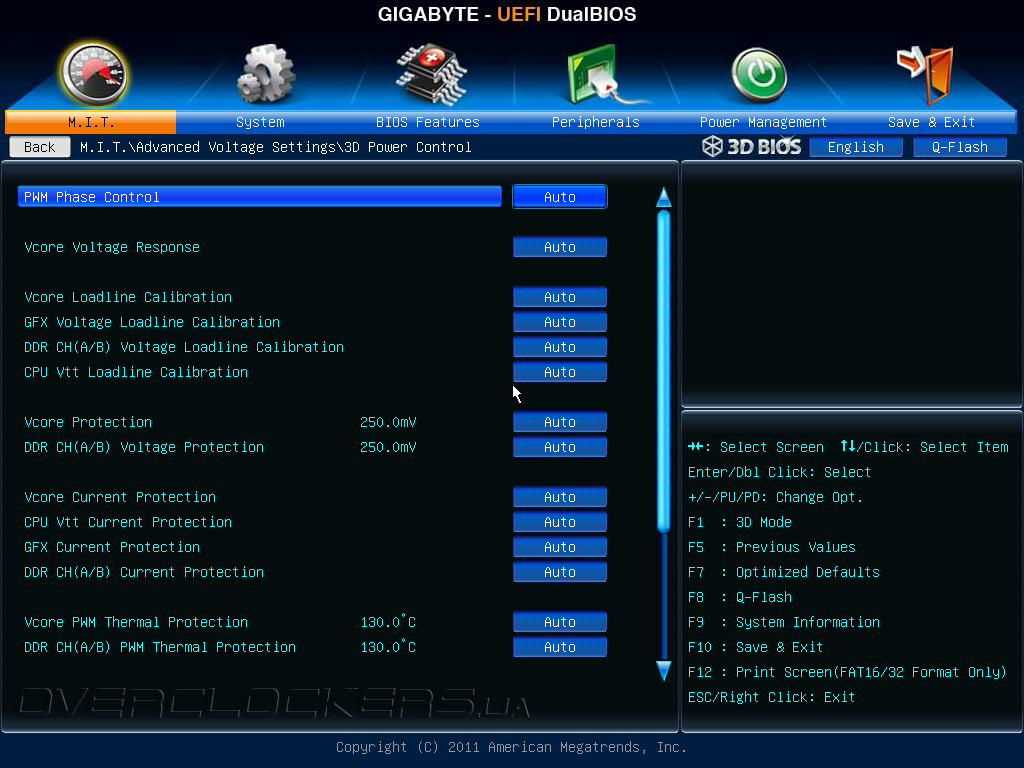

Тонкие настройки подсистемы электропитания можно найти в меню Advanced Voltage Settings, причем, параметры сгруппированы на трех вкладках: 3D Power Control, CPU Core Voltage Control и DRAM Voltage Control. Благодаря использованию продвинутого контроллера с цифровым управлением можно управлять режимом автоматического переключения питающих фаз, задавать время переключения между различными значениями Vcore, настраивать функцию компенсации падения напряжения Loadline Calibration отдельно для вычислительных ядер, встроенного графического ядра, шины оперативной памяти и напряжения CPU Vtt. К слову, параметр Loadline Calibration может принимать одно из значений: Extreme, Turbo, High, Medium, Low или Standard.

UEFI Setup Gigabyte G1.Sniper 3

Во избежание выхода из строя компонентов, прошивка позволяет задать порог увеличения напряжения для процессора, оперативной памяти, а также установить пределы срабатывания защиты по току Current Protection. Для защиты от перегрева силовых элементов VRM имеется функция PWM Thermal Protection. Данный факт можно только приветствовать, так как «выгорание» MOSFET во время разгона — весьма распространенная поломка даже для старших моделей системных плат. Наконец, UEFI участницы сегодняшнего обзора позволяет управлять частотой переключения силовых элементов на преобразователях напряжений основных узлов системной платы.

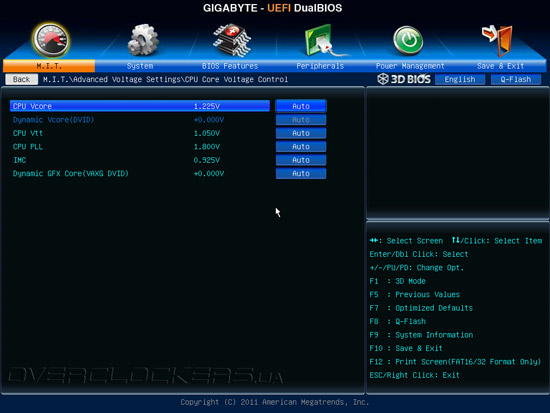

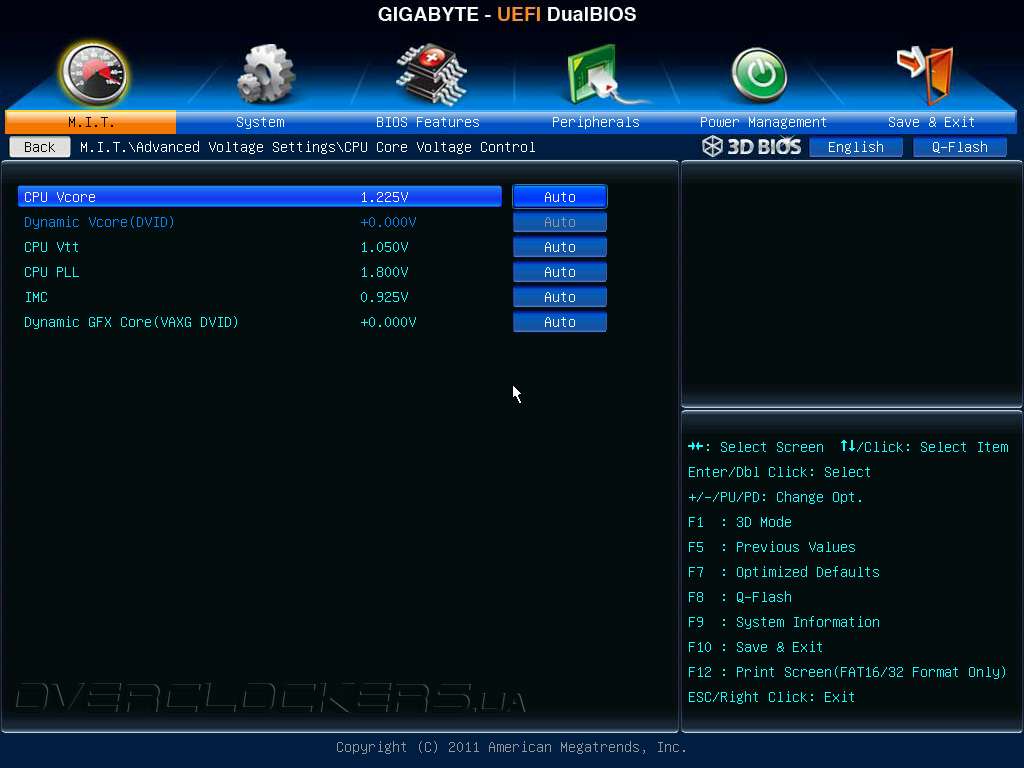

Вкладка CPU Core Voltage Control, как следует из названия, отвечает за установку многочисленных напряжений, питающих центральный процессор. Параметр CPU Vcore можно задать в явном виде, указать в виде прироста в штатному значении, что соответствует режиму Dynamic Vcore (DVID), или же оставить в значении Auto. Отметим, что только в последних двух случаях возможно полноценная работа энергосберегающих технологий.

UEFI Setup Gigabyte G1.Sniper 3

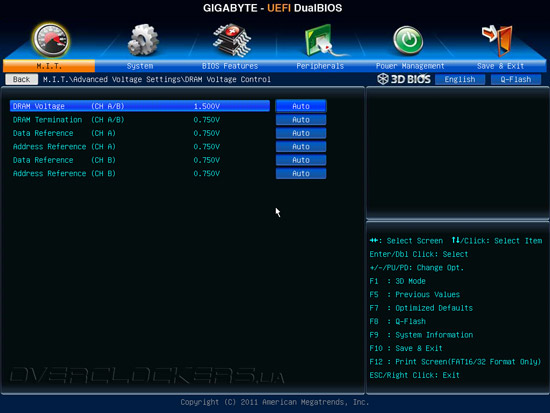

В подменю DRAM Voltage Control сосредоточены настройки электропитания подсистемы ОЗУ.

UEFI Setup Gigabyte G1.Sniper 3

Все напряжения, доступные для управления, а также диапазоны и шаг их изменения представлены в таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Vcore 0,8—1,9 0,005
Dynamic Vcore (DVID) –0,64…+0,635 0,005
CPU Vtt 0,8—1,7 0,005
CPU PLL 1,2—2,2 0,005
IMC 0,75—1,4 0,005
Dynamic GFX Core (VAXG DVID) +0,005…+0,35 0,005
DRAM Voltage (CH A/B) 1,1—2,1 0,005
DRAM Termination (CH A/B) 0,595—1,939 0,007
Data Reference (CH A) 0,595—1,939 0,007
Address Reference (CH A) 0,595—1,939 0,007
Data Reference (CH B) 0,425—1,385 0,007
Address Reference (CH B) 0,425—1,385 0,007

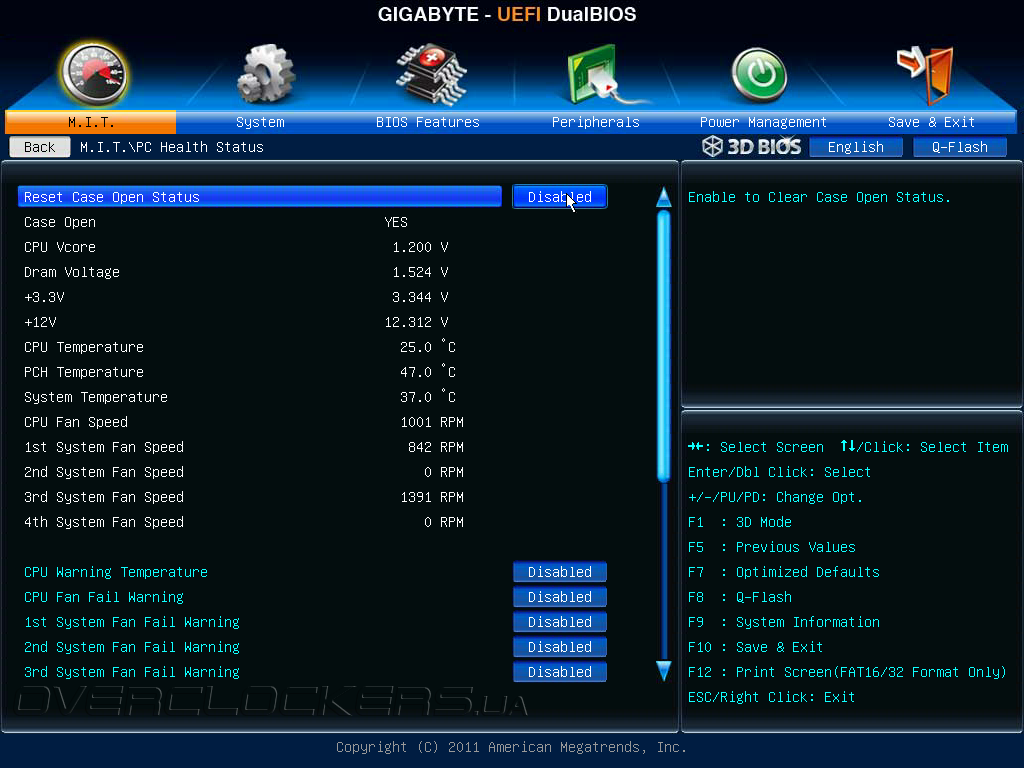

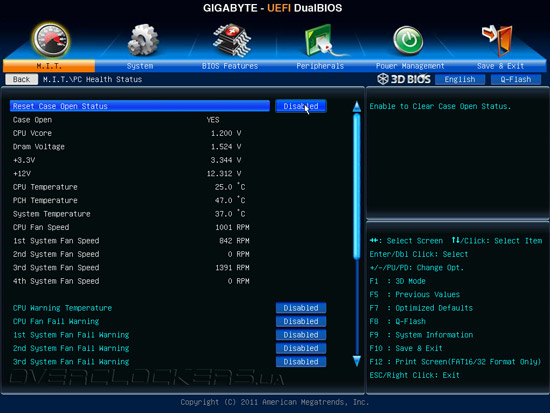

Показания датчиков системного мониторинга находятся в меню PC Health Status. Кроме отображения текущих напряжений и температур здесь отображаются скорости всех пяти вентиляторов.

UEFI Setup Gigabyte G1.Sniper 3

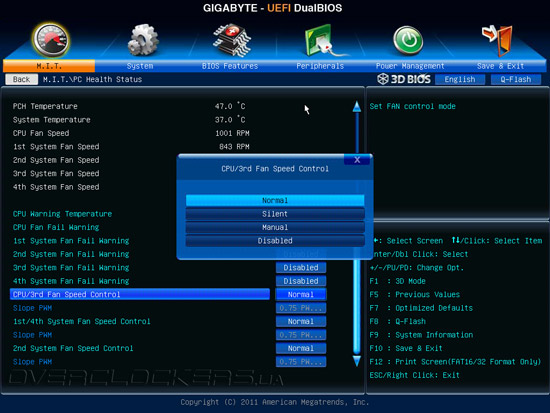

Прошивка материнской платы Gigabyte G1.Sniper 3 позволяет управления частотой вращения «карлсонов», причем, пользователь вправе выбрать один из трех предустановленных профилей или задать алгоритм работы вручную. Интересно, что настраивается работа только для трех каналов, при этом две пары разъемов управляются синхронно.

UEFI Setup Gigabyte G1.Sniper 3

Несомненно, раздел прошивки M.I.T. один из самых насыщенных и интересных, тем не менее, другие вкладки не менее важны. Например, Меню Advanced позволяет задать дату, время и выбрать язык отображения меню. В списке доступных присутствует и русский язык, причем, локализация выполнена весьма качественно.

UEFI Setup Gigabyte G1.Sniper 3

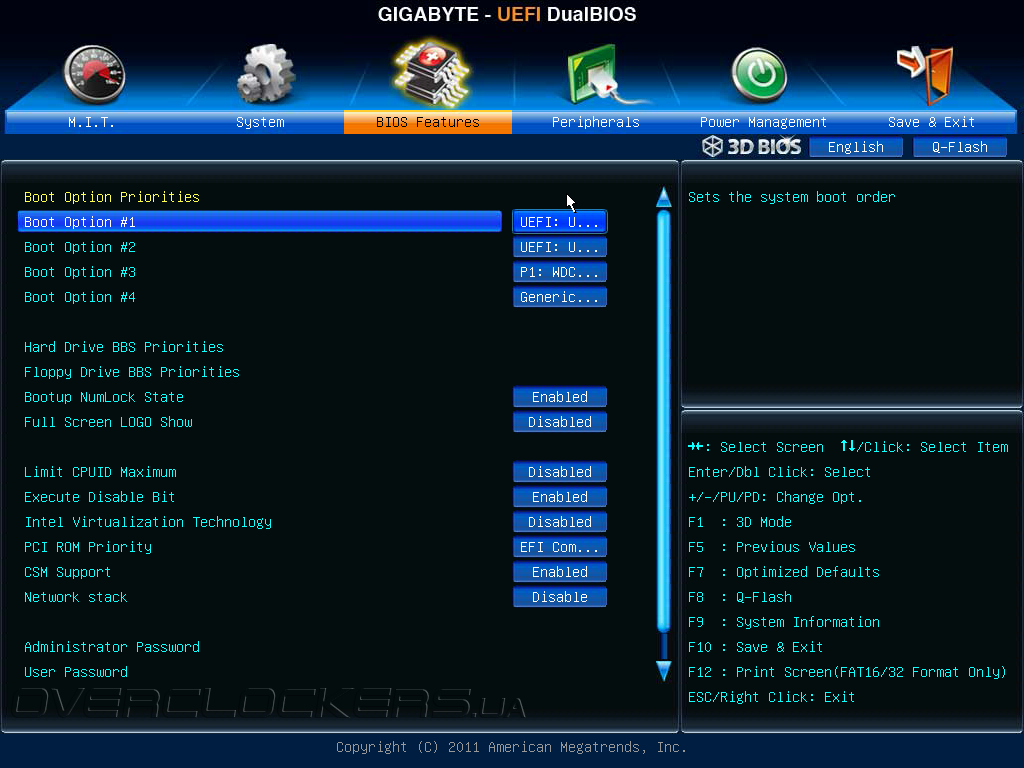

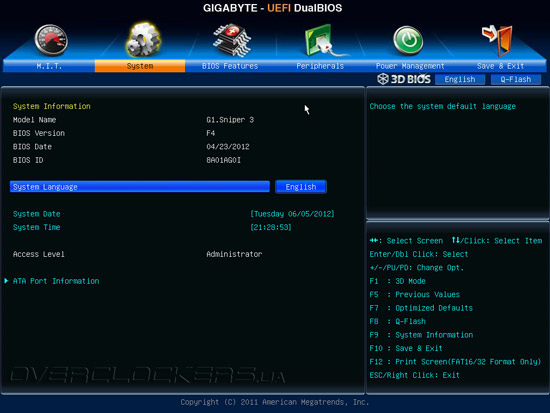

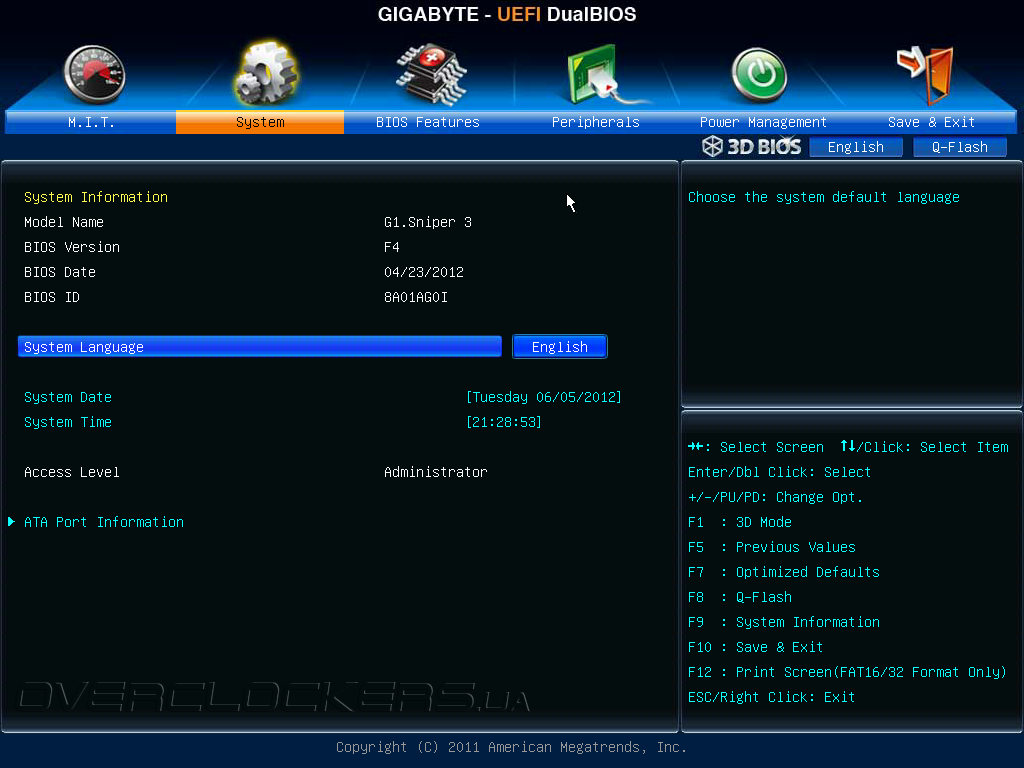

Раздел прошивки BIOS Features отвечает за установку параметров загрузки, настройки безопасности, а также активацию некоторых специфических функций, таких как аппаратная виртуализация и защита от вирусов, использующих ошибку переполнения буфера.

UEFI Setup Gigabyte G1.Sniper 3

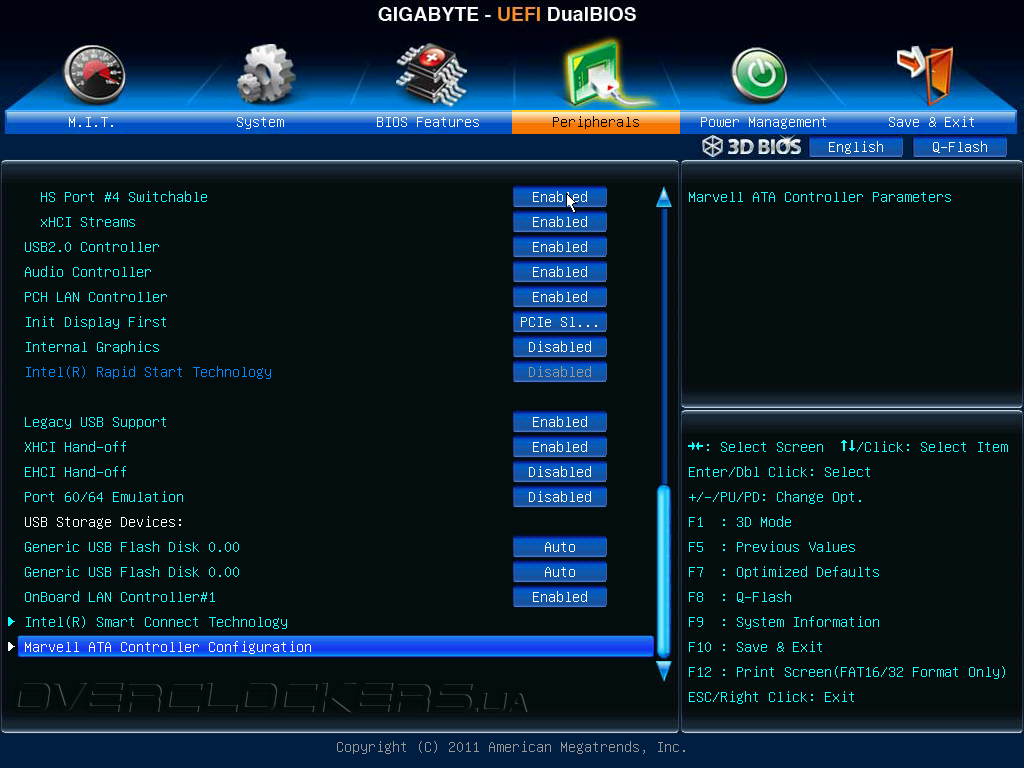

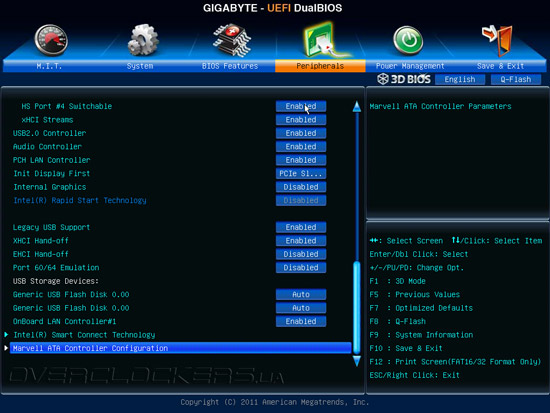

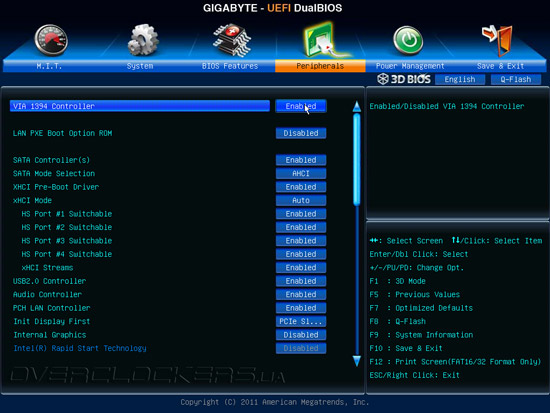

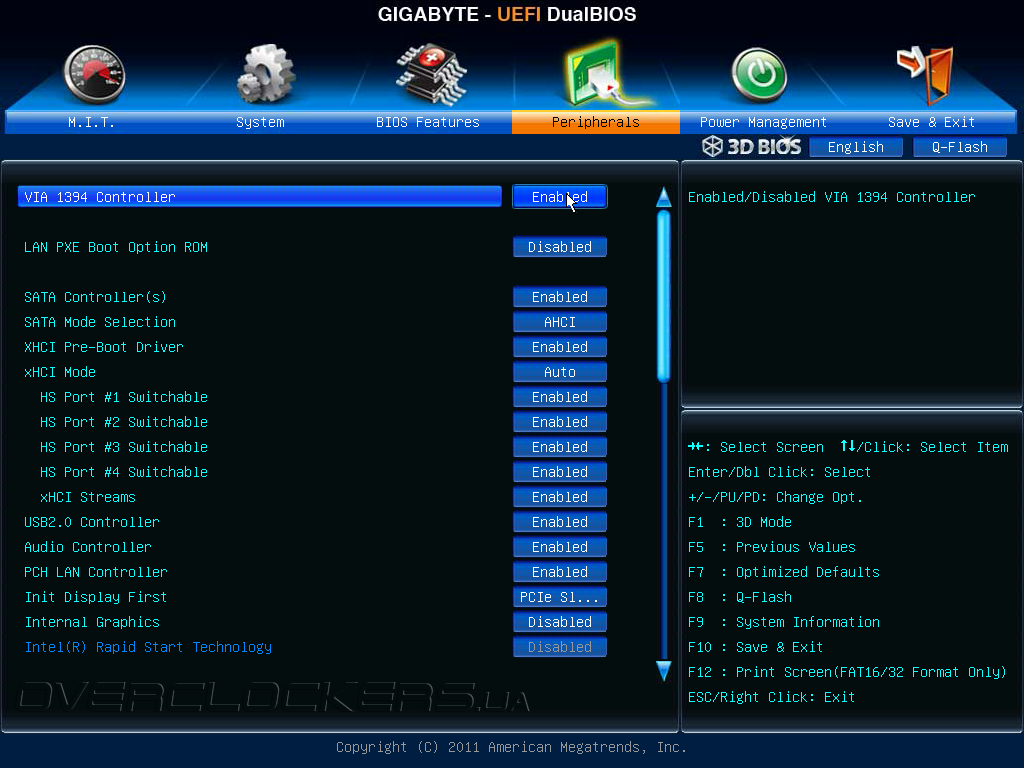

Все опции, связанные с работой графического ядра, функций расширения системной логики и многочисленных дополнительных контроллеров, находятся в меню Peripherals. Кроме прочего, именно здесь включаются технологии Intel Rapid Start и LucidLogix Virtu MVP.

UEFI Setup Gigabyte G1.Sniper 3

UEFI Setup Gigabyte G1.Sniper 3

В завершении знакомства с «Расширенным режимом» меню настроек системной платы Gigabyte G1.Sniper 3 рассмотрим раздел Power Management, в котором сосредоточены основные параметры энергосбережения.

UEFI Setup Gigabyte G1.Sniper 3

Как и большинство современных материнских плат, Gigabyte G1.Sniper 3 оснащена встроенной утилитой для обновления и резервирования управляющего микрокода, а также функцией сохранения и дальнейшей работы с восемью пользовательскими профилями настроек. Таким образом, в «Расширенном режиме» прошивка не только обеспечивает полный контроль над всеми опциями материнской платы, но и предлагает пользователю мощнейшие инструменты по настройке и оптимизации параметров разгона.

Теперь настал черед рассмотреть графический режим прошивки 3D BIOS. В этом режиме все основные опции объединены в логические группы, причем, для вызова необходимых настроек необходимо «кликнуть» мышью по тому или иному компоненту на схематическом изображении платы. Например, выбрав область интерфейсных разъемов на задней панели, пользователь получает доступ к параметрам дополнительных контроллеров и подсистемы USB.

UEFI Setup Gigabyte G1.Sniper 3

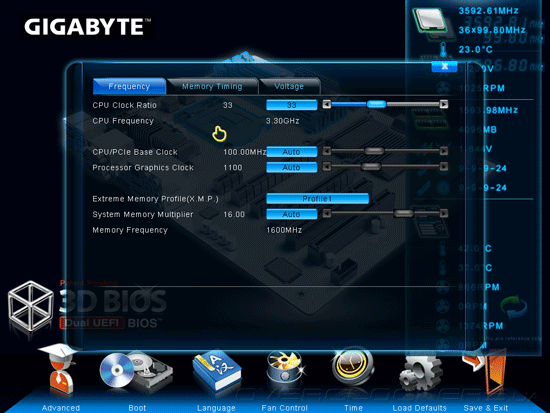

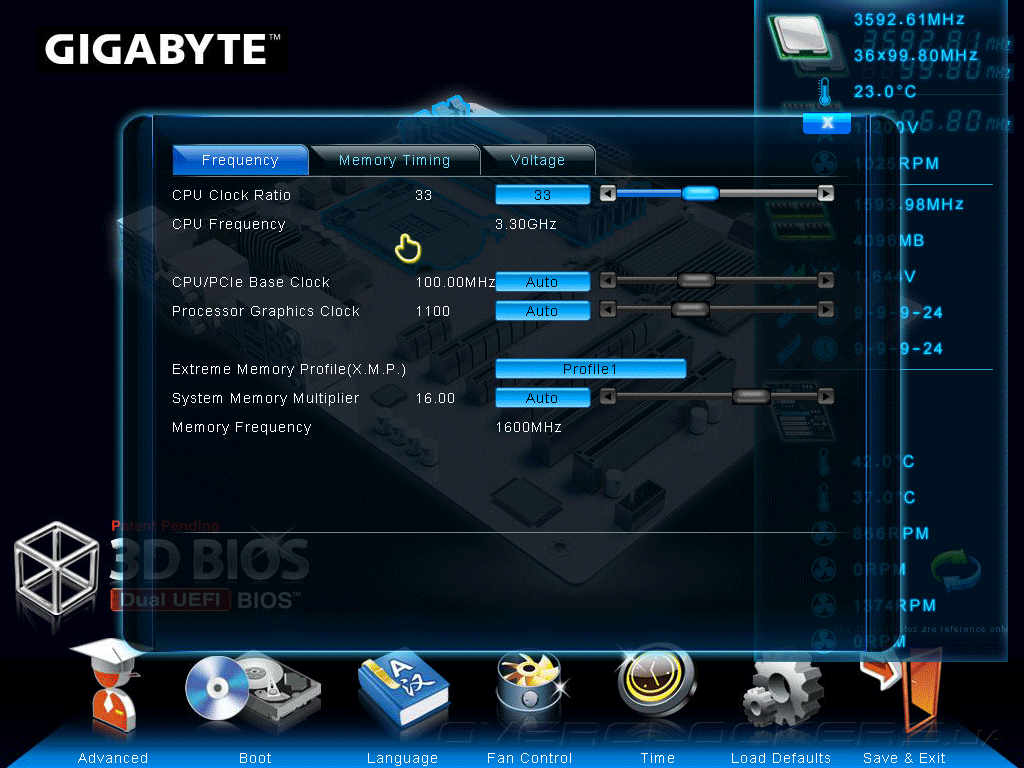

Нажав изображение процессорного гнезда или разъемов ОЗУ можно вызвать окно с настройками частот, основных напряжений и таймингов ОЗУ.

UEFI Setup Gigabyte G1.Sniper 3

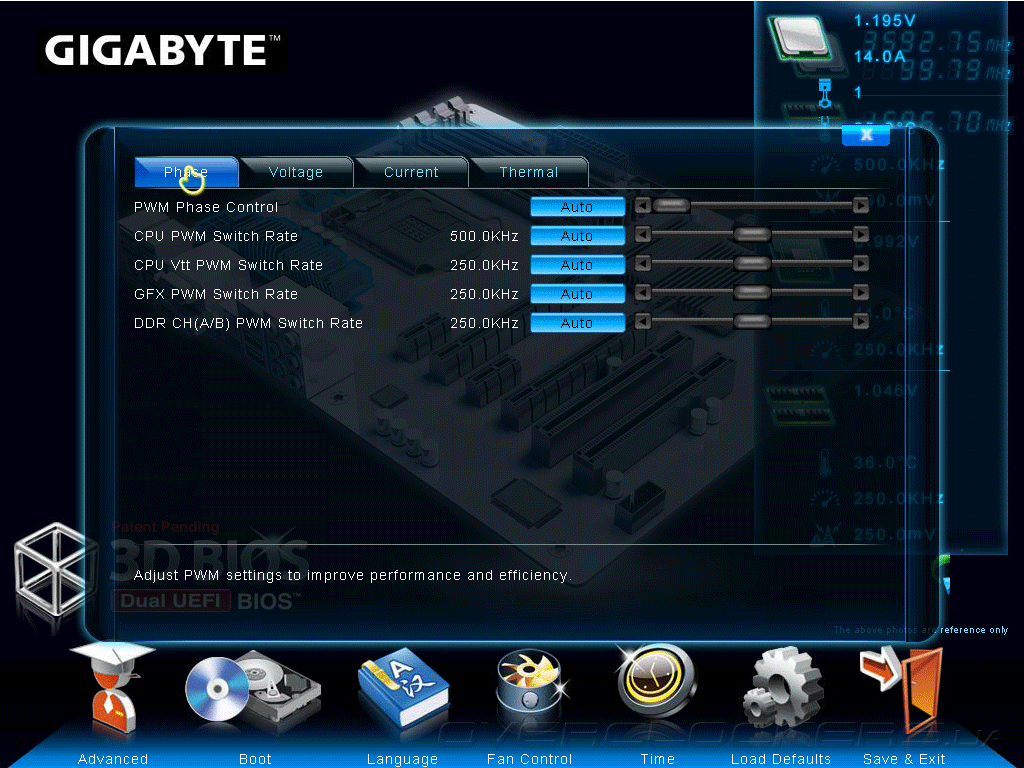

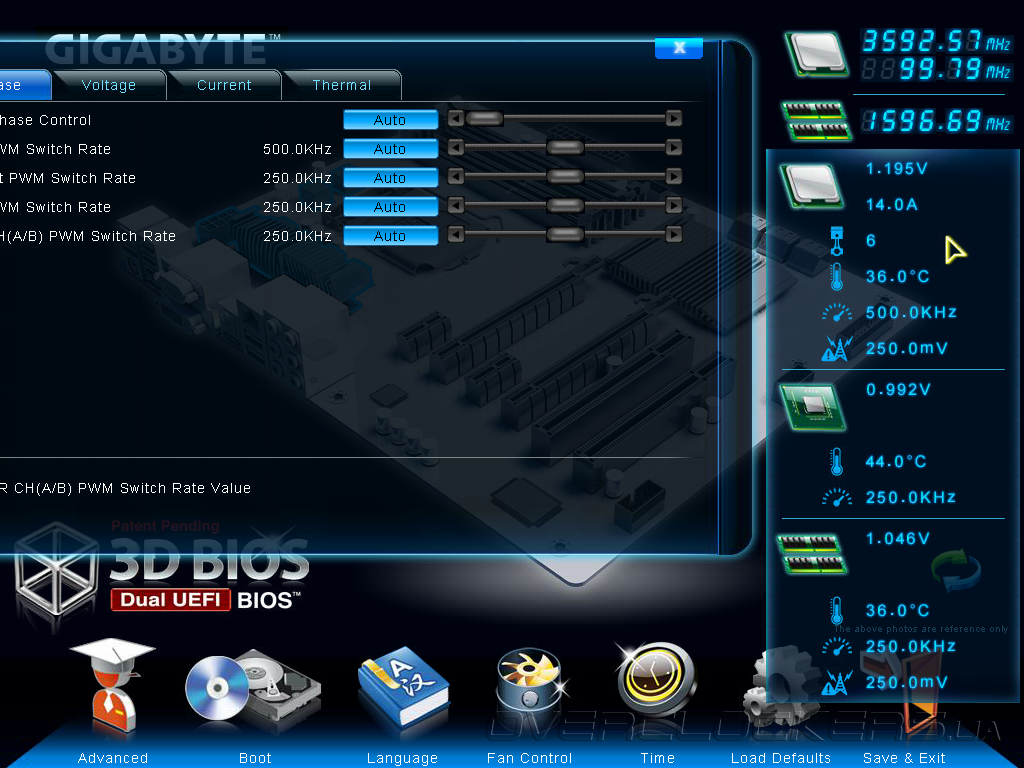

Для управления дополнительными параметрами преобразователя напряжения достаточно навести манипулятор на радиаторы VRM. После этого появляется всплывающее меню, в котором можно выбрать один из режимов автоматического переключения питающих фаз, задать частоту ШИМ для силовых элементов и настроить параметры защиты от перенапряжения, превышения допустимого тока и перегрева.

UEFI Setup Gigabyte G1.Sniper 3

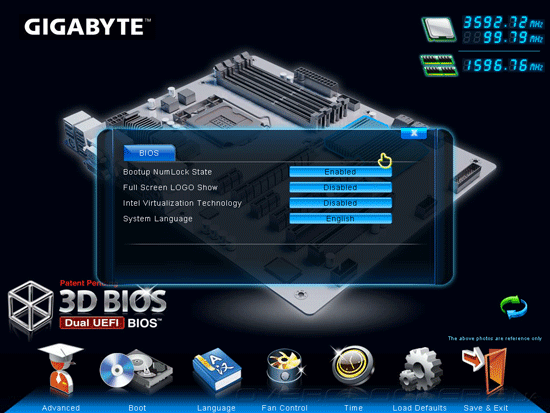

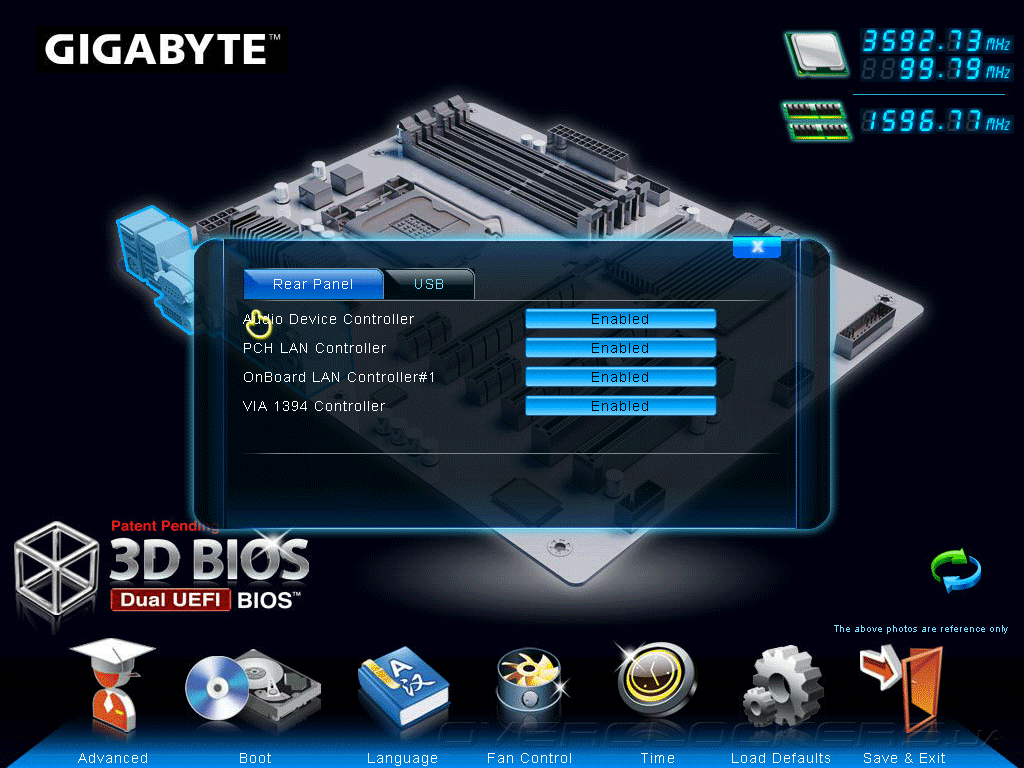

Если выбрать мышью другие узлы на схематическом изображении материнской платы, то можно задать параметры интегрированной графики, дисковой подсистемы и некоторые другие опции прошивки.

UEFI Setup Gigabyte G1.Sniper 3

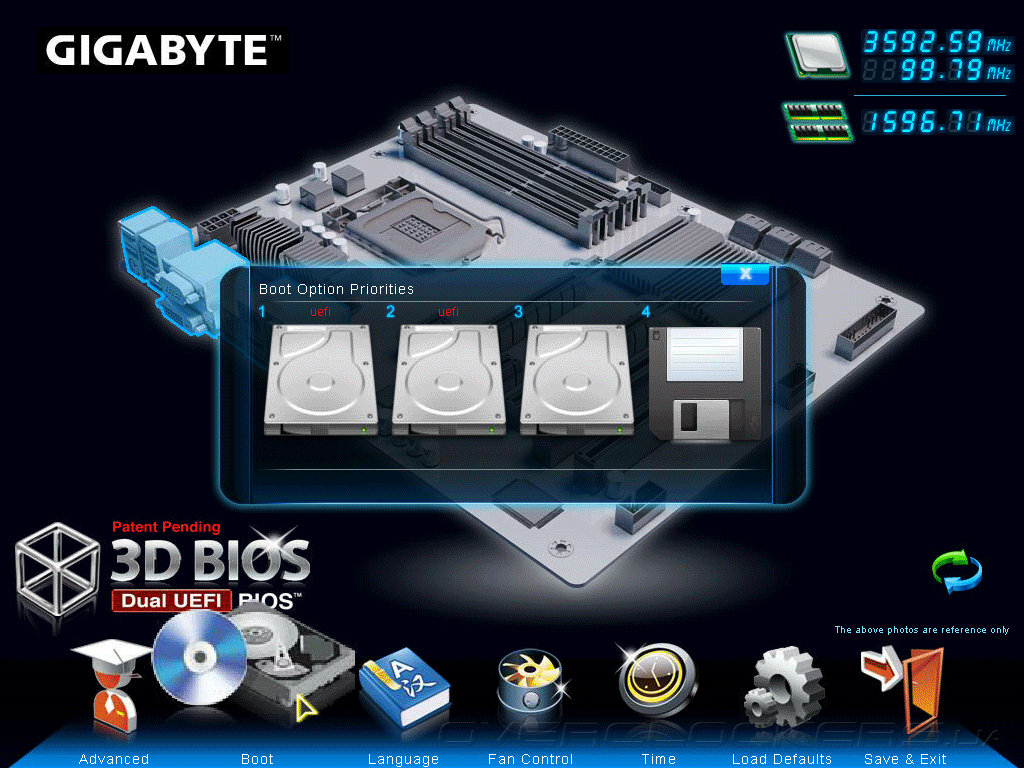

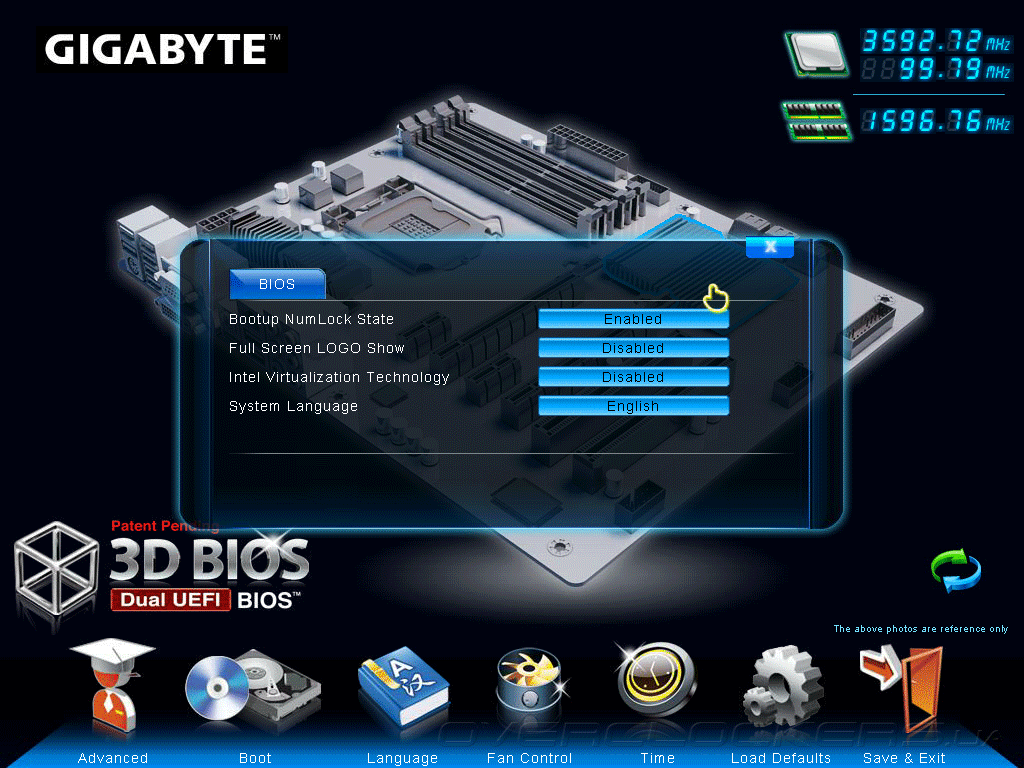

Кроме прочего, в режиме 3D BIOS пользователь может установить порядок загрузки с дисковых накопителей и настроить работу вентиляторов.

UEFI Setup Gigabyte G1.Sniper 3

Обращаем ваше внимание, что при использовании меню быстрой настройки на экране в правом верхнем углу отображаются тактовая частота процессора, значение BCLK, а также текущий режим работы ОЗУ. При вызове некоторых окон дополнительно выводится подробная информация об электрических параметрах и температурных показателях центрального процессора, системной логики и даже оперативной памяти.

UEFI Setup Gigabyte G1.Sniper 3

Таким образом, 3D BIOS, конечно, не сможет полностью заменить «Расширенный режим», открывающий доступ ко всем настройкам прошивки Gigabyte G1.Sniper 3. Зато его использование позволит оперативно менять некоторые важнейшие параметры быстродействия, что пригодится во время экспериментов по разгону.


Комплектное ПО

Среди набора программного обеспечения, которое пользователь получает вместе с материнской платой Gigabyte G1.Sniper 3, любителей разгона заинтересуют лишь два приложения: EasyTune6 и 3D Power. Функциональность этих программ дополняет друг друга, а вместе они обеспечивают управление параметрами разгона из среды ОС MS Windows.

Приложение EasyTune6 хорошо знакомо владельцам системных плат Gigabyte. Основные возможности этой программы заключаются в выводе подробной системной информации, управлении параметрами быстродействия и отображении показаний системного мониторинга.

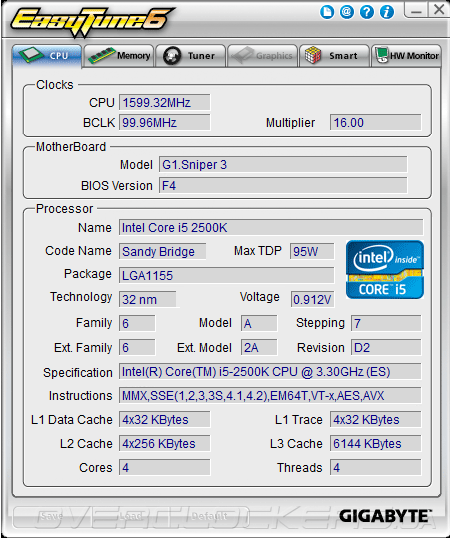

Первые две вкладки позволяют получить исчерпывающую информацию об установленном центральном процессоре и модулях ОЗУ.

Gigabyte EasyTune6

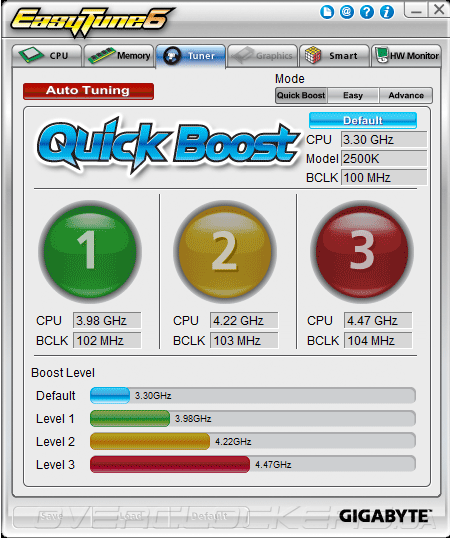

Утилита EasyTune6 имеет несколько вариантов разгона: автоматический, упрошенный и расширенный. В автоматическом режиме программа предлагает один из предустановленных профилей разгона. В упрощенном ручном режиме перед пользователем открываются базовые возможности настройки быстродействия, в то время как расширенный режим дает практически полный доступ ко всем основным параметрам разгона. Увы, приложение не позволяет менять таймнинги оперативной памяти. Так что, для этих целей придется искать стороннее ПО, либо осуществлять настройку задержек ОЗУ из UEFI.

Gigabyte EasyTune6

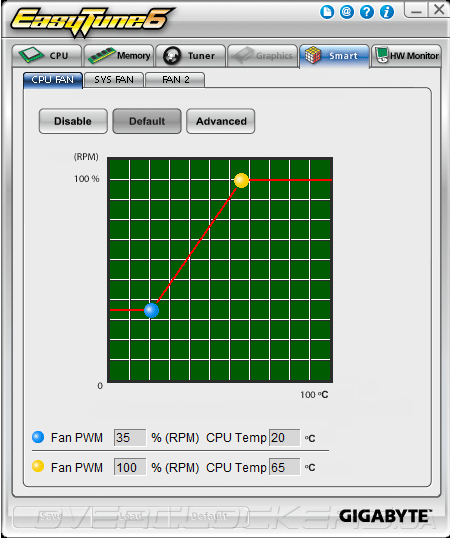

Кроме управления настройками быстродействия программа позволяет управлять скоростями вращения вентиляторов, а также контролировать показания системного мониторинга.

Gigabyte EasyTune6

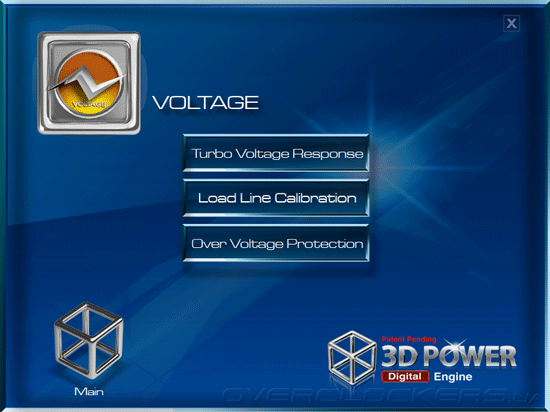

Вторая полезная программа — 3D Power, которая обеспечивает тонкие настройки цифрового модуля VRM. Опции, касающиеся функционирования Loadline calibration, защиты от перенапряжения и скорости переключения между уровнями напряжения (P-states) центрального процессора, сосредоточены в разделе Voltage.

Gigabyte 3D Power

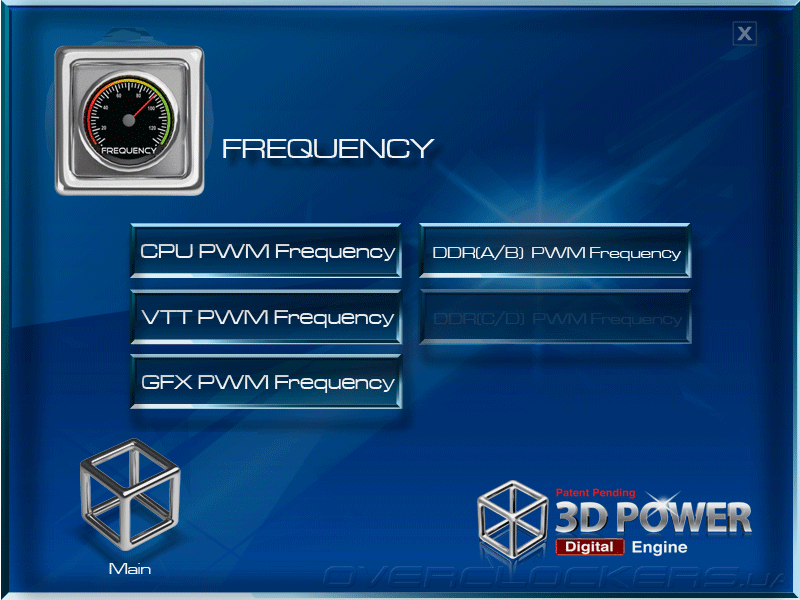

Регулировка частоты ШИМ, на которой работают силовые элементы в преобразователях питания вычислительных ядер, встроенного графического ядра, модулей ОЗУ и формирователя напряжения VTT, находится в разделе Frequency.

Gigabyte 3D Power

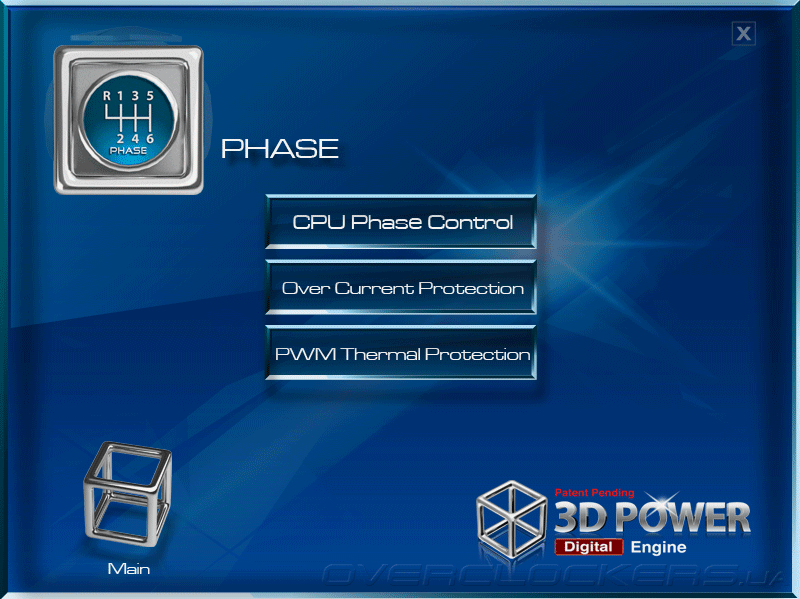

Наконец, вкладка Phase объединяет управления режимом переключения активных питающих фаз VRM, защитой центрального процессора и основных узлов материнской платы от превышения тока и перегрева.

Gigabyte 3D Power

По сути, программа 3D Power открывает доступ к настройкам, которые находятся в одноименном меню раздела прошивки Advanced Voltage Control. Очевидно, встроить соответствующую функциональность в EasyTune6 не удалось, что и побудило программистов из Gigabyte на создание отдельной утилиты.

Таким образом, фирменное программное обеспечение позволяет выполнять управление основными параметрами быстродействия материнской платы Gigabyte G1.Sniper 3. Интерфейс EasyTune6 прост и удобен, а сама программа работает стабильно и без сбоев. Что касается 3D Power, то утилита честно выполняет свои функции, но, по правде, мы бы предпочли добавить соответствующую функциональность в EasyTune6, чем видеть две отдельные программы.

Разгонный потенциал

Так как материнская плата Gigabyte G1.Sniper 3 относится к флагманским моделям, мы ожидали от неё рекордного разгонного потенциала. Для проверки запаса прочности пришлось воспользоваться процессором Intel Core-5-2500K, так как на момент проведения тестирования Ivy Bridge не были доступны. Вначале мы проверили «интеллектуальные» способности материнской платы и эффективность автоматического разгона. Для этого мы воспользовались программой EasyTune6, выбрав один из предустановленных профилей быстродействия. После перегрузки и запуска системы частота центрального процессора составила 4225 МГц, для чего плата автоматически установила BCLK в 103,1 МГц при коэффициенте умножения равном 41. Модули ОЗУ работали на частоте 1649 МГц с задержками 10-10-10-25-1Т. Для обеспечения стабильности напряжение на вычислительных ядрах было повышено примерно на 0,1 В относительно номинала. Отметим, в режиме автоматического разгона все технологии энергосбережения продолжали исправно функционировать.

Разгон Gigabyte G1.Sniper 3

Ручной подбор параметров априори дает лучшие результаты. Наш Intel Core-5-2500K при напряжении около 1,425 В способен устойчиво работать на частоте 4800 МГц. Увы, дальнейшие попытки улучшить результаты наталкиваются на непреодолимые препятствия. Скорее всего, причина в том, что используемый «камень» является инженерным образцом. Для достижения на плате Gigabyte G1.Sniper 3 заветных 4800 МГц мы зафиксировали BCLK на уровне 100 МГц, отключили Turbo Boost, установили коэффициент умножения вычислительных ядер равным 48 и добавили +0,125 В к номинальному значению CPU Vcore. Тем не менее, процессор продолжал работать на штатной частоте, что заставило прибегнуть к хитрости, использованной еще во время тестирования Gigabyte G1.Sniper 2. Нам пришлось активировать функцию Turbo Boost и указать для каждого из ядер желаемый коэффициент умножения, после чего необходимый уровень разгона был достигнут. Но и на этом приключения не закончились! Диагностические программы в упор не желали корректно отображать значение CPU Vcore, выдавая существенно заниженные показания. Зато, при тестировании в LinX мы быстро столкнулись с перегревом, температура вычислительных ядер достигала 92° С. Пришлось пожертвовать работой технологий энергосбережения и задать напряжение CPU Vcore на уровне 1,44 В в явном виде. Также, для повышения стабильности параметр Loadline Calibration мы установили в значение Turbo, а для опции PWM Phase Control был выбран режим High Performance. С такими настройками процессор без сбоев проходил проверку в стресс-тестах.

Разгон Gigabyte G1.Sniper 3

Напоследок мы проверили запас прочности Gigabyte G1.Sniper 3 по увеличению базовой частоты. Результаты не преподнесли неожиданности, плата уверенно работала на частотах BCLK до 107 МГц включительно, но превысить это значение нам так и не удалось.

Разгон Gigabyte G1.Sniper 3

Нельзя не отметить отличную работу функции, восстанавливающей параметры прошивки при переразгоне. За все время тестирования мы ни разу не воспользовались клавишей Clear CMOS, так как плата самостоятельно загружалась с безопасными настройками и приглашала войти в меню, чтобы откорректировать неработоспособные значения.

И все-таки, несмотря на неплохие результаты разгона, к материнской плате Gigabyte G1.Sniper 3 у нас возникли определенные претензии. Это касается, в первую очередь, странной реакции прошивки на увеличение коэффициента умножения, и некорректного отображения значения CPU Vcore в популярных диагностических утилитах. Последний фактор заставляет отказаться от использования технологий энергосбережения, которые не работают при задании напряжения на процессоре в явном виде. Тем не менее, мы достигли 4800 МГц для тестового Intel Core-5-2500K, что можно считать очень достойным результатом. Определенный оптимизм внушают достижения системной платы при автоматической установке параметров быстродействия, так что начинающим пользователям можно смело рекомендовать такой способ разгона.


Тестовый стенд

Исследование быстродействия материнской платы Gigabyte G1.Sniper 3 проводилось в составе следующей конфигурации:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: Zalman CNPS10X Flex (вентилятор 120 мм, 1800 об/мин);
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: MSI N480GTX Lightning (GeForce GTX 480);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
В качестве эталона быстродействия была использована системная плата ASUS P8Z68-V Pro, основанная на чиспете Intel Z68 Express. Формально, эта модель принадлежит к среднему ценовому диапазону, но, это не дает ни малейшего повода сомневаться в достоверности результатов тестирования производительности. Во время тестирования «материнки» работали с такими последними доступными версиями управляющих микрокодов:
  • Gigabyte G1.Sniper 3: UEFI F4 от 26.04.2012;
  • ASUS P8Z68-V Pro: UEFI 3203 от 27.02.2012.
Во время тестов технологии энергосбережения центрального процессора и Intel Turbo Boost были активированы, причем, для Gigabyte G1.Sniper 3 пришлось вручную корректировать коэффициенты умножения. Оперативная память работала на частоте 1600 МГц с таймингами 9-9-9-24-1Т в соответствии с настройками профиля Х.М.Р.

Оборудование работало под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия). Из драйверов были установлены Intel INF Update Utility 9.3.0.1019 от 03.05.2012 и Intel Management Engine 8.0.10.1464 от 21.05.2012 для системной логики и NVIDIA GeForce 285.62 для графического акселератора. Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось.

Что касается методики измерения, то мы повторяем каждый тест не менее трех раз, а в зачет идет среднее арифметическое значение. В случае если какой-то из результатов существенно отличается от двух других, итерации повторяются до получения нормального значения. Ниже перечислено тестовое программное обеспечение:
  • AIDA64 2.00.1700 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Colin McRae: DiRT 3;
  • Tom Clancy's H.A.W.X. 2 benchmark.

Результаты тестирования

В очередной раз напоминаем, что любое сравнение быстродействия материнских плат мы начинаем с анализа низкоуровневой производительности подсистемы ОЗУ в Cache & Memory benchmark программы AIDA64 2.00.1700.

Тестирование Gigabyte G1.Sniper 3

Тестирование Gigabyte G1.Sniper 3

Тестирование Gigabyte G1.Sniper 3

Тестирование Gigabyte G1.Sniper 3

Пропускная способность оперативной памяти участниц сегодняшнего тестирования практически совпала, что говорит о корректной установки параметров ОЗУ согласно профилю X.M.P. Тем не менее, Gigabyte G1.Sniper 3 показала чуть лучшую латентность, но эта разница совершенно не влияет на быстродействие.

Результаты в полусинтетическом тестовом пакете Futuremark PCMark 7 позволяет судить о быстродействии системы в программах обработки мультимедийного контента, ресурсоемких 3D-играх, а также офисных задачах и работе в веб-приложениях.

Тестирование Gigabyte G1.Sniper 3

Материнская плата Gigabyte G1.Sniper 3 продемонстрировала более высокий, чем у соперницы, интегральный показатель продуктивности. Конечно, разница невелика, но это не мешает проанализировать результаты в каждом наборе тестов.

Тестирование Gigabyte G1.Sniper 3

Тестирование Gigabyte G1.Sniper 3

Тестирование Gigabyte G1.Sniper 3

Тестирование Gigabyte G1.Sniper 3

Практически во всех тестовых сценариях плата Gigabyte слегка опередила конкурентку. Исключение составил подтест Computation, где обе «материнки» показали одинаковую скорость.

Тестирование в популярном бенчмарке Futuremark 3DMark 11 дает вполне корректное представление об уровне производительности компьютерной системы в современных 3D-играх, использующих API DirectX 11 и реалистичную модель расчета физических эффектов. Для минимизации погрешности, вызванной недостатком мощности видеоподсистемы, мы использовали набор настроек Performance.

Тестирование Gigabyte G1.Sniper 3

На сей раз Gigabyte G1.Sniper 3 немного уступила конкурентке. Очевидно, минимальное отставание обусловлено небольшими недоработками прошивки. Так или иначе, предлагаем вместе взглянуть на результаты в каждой группе тестов.

Тестирование Gigabyte G1.Sniper 3

Тестирование Gigabyte G1.Sniper 3

Тестирование Gigabyte G1.Sniper 3

В графическом подтесте обе соперницы демонстрировали одинаковую производительность, а в сценарии Physics, который оценивает скорость расчетов физических эффектов, лидирует модель Gigabyte. Однако, в группе тестов, где совмещается нагрузка на центральный процессор и графическую подсистему, победу одержала ASUS P8Z68-V Pro. Такие разнородные результаты не позволяют сделать однозначные выводы, так что, оставим догадки в стороне и перейдем к тестированию в реальных игровых приложениях.

Для оценки скорости работы в современных 3D-играх мы используем шутер FarCry 2 и пару симуляторов: Colin McRae: DiRT 3 и Tom Clancy's H.A.W.X. 2. Эти приложения обладают известной процессорозависимостью, показывают хорошую повторяемость результатов, а главное, оснащены удобными средствами измерения быстродействия. Для снижения влияния видеокарты на продуктивность в игровых тестах мы используем экранное разрешение 1680х1050 и высокие, но не максимальные настройки качества без включения полноэкранного сглаживания.

Тестирование Gigabyte G1.Sniper 3

Тестирование Gigabyte G1.Sniper 3

Тестирование Gigabyte G1.Sniper 3

Во всех трех играх материнская плата Gigabyte G1.Sniper 3 уступила конкурентке в среднем 3 кадра в секунду. Конечно, это никоим образом не отразиться на комфортности геймплее, на сам факт отставания несколько огорчит. Остается надеяться, что обновление прошивки поможет исправить ситуации.


Выводы

Прежде чем приступить к всесторонней оценке героини сегодняшнего обзора вспомним, какие недостатки мы выявили во время тестирования её предшественницы — системной платы Gigabyte G1.Sniper 2. Мы заслуженно оценили дизайн и функциональность, а также отметили достойный разгонный потенциал. Тем не менее, недоработки прошивки, делающие процесс разгона неудобным, подпортили наше впечатление. Также, у нас были обоснованные претензии к заоблачной цене продукта — около 500 долларов США.

Теперь взглянем на Gigabyte G1.Sniper 3. Функциональность существенно расширилась: добавилась поддержка беспроводных сетей, увеличилось количество потов USB 3.0, а возможности дисковой подсистемы расширились благодаря применению нового чипсета. Кроме того, редкая системная плата для процессоров Intel LGA1155 похвастается полноценной поддержкой четырех графических акселераторов, а вот Gigabyte G1.Sniper 3, благодаря применению чипа-коммутатора PLX PEX8747, обладает четырьмя слотами PCI-E 3.0 x16@x8. Не стоит забывать о наличии качественной звуковой подсистемы и двух адаптеров Gigabit Ethernet, один из которых — Qualcomm Atheros Killer E2201 — оптимизирован для работы в игровых приложениях.

Еще одно новшество — полностью переработанная прошивка. В отличие от предшественницы плата Gigabyte G1.Sniper 3 получила функциональный и удобный UEFI, а его фирменная фишка — режим 3D BIOS — пригодится любителям экспериментов по разгону. Функциональность и стабильность работы не вызывают нареканий, в то время как некоторые особенности процесса разгона вызывают недоумение. Во время обзора Gigabyte G1.Sniper 2 мы надеялись, что разработчики оптимизируют работу управляющего микрокода, но тщетно. Новинка в точности повторяет поведение предшественницы. Таким образом, можно сделать вывод, что такова фирменная особенность плат Gigabyte, а не ошибка прошивки. Несмотря на это, благодаря обилию положительных качеств, системная плата Gigabyte G1.Sniper 3 обязательно найдет своего покупателя, правда, материально обеспеченного, так как в украинскую розницу такие «материнки» поступят по цене более 400 долларов США.

Gigabyte G1.Sniper 3 Выбор редакции: лучшее качество

Увеличивая скорость, мы боремся за производительность
