ASRock X79 Extreme9. Тестирование флагманской модели линейки материнских плат ASRock для процессоров Intel Sandy Bridge-E

Ни для кого не секрет, что за последние несколько лет компании ASRock удалось существенно «обновить» и улучшить свой имидж в глазах рядовых пользователей, геймеров и даже энтузиастов разгона. В прошлом дочернее подразделение IT-гиганта ASUS, а ныне самостоятельная тайваньская компания прошла нелегкий путь от производителя бюджетных и среднеценовых решений до серьёзного игрока на мировом рынке материнских плат разных уровней. Сегодня модельный ряд системных плат ASRock включает большое количество разнообразных продуктов, львиная доля которых всё же продолжает оставаться нацеленной на начальный и средний сегменты рынка. Тем не менее, приятно отметить, что в 2010 и 2011 годах тайваньский вендор представил сразу несколько серий материнских плат, ориентированных в первую очередь на игровое применение и разгон. Эта тенденция получила продолжение и после анонса высокоуровневой платформы Intel LGA2011. ASRock удалось в короткие сроки представить линейку материнских плат на базе чипсета Intel X79 Express, которая выделялась приятным дизайном, интересным набором характеристик и демократичной стоимостью, привлекая к себе внимание прессы и пользователей. Сегодня нам выпала возможность поближе познакомиться с флагманом линейки системных плат ASRock для процессоров в исполнении Intel LGA2011 — ASRock X79 Extreme9.

ASRock X79 Extreme9


Характеристики платы

Модель ASRock X79 Extreme9
Чипсет Intel X79 Express
Процессорный разъем Socket LGA2011
Процессоры Core i7 (Sandy Bridge-E)
Память 8 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*(O.C.), максимум 64 ГБ
Поддержка серверной памяти ECC при установке процессоров Intel Xeon серий E5 16xx/26xx/46xx в исполнении LGA 2011
Слоты PCI-E 2 PCI Express 3.0 x16
3 PCI Express 3.0 x16@x8
2 PCI Express 2.0 x1
Слоты PCI
Количество подключаемых вентиляторов 6 (2 x 4pin и 4 x 3pin)
Порты PS/2 1
Порты USB 8 x 3.0 (4 разъема на задней панели)
10 x 2.0 (6 разъемов на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel X79 Express)
4 канала SATA 3 Гбит/с (Intel X79 Express)
2 канала SATA 6 Гбит/с (Marvell SE9220)
4 канала SATA 6 Гбит/с (Marvell SE9172)
eSATA 2 канала eSATA 3 Гбит/с (Intel X79 Express)
RAID 0, 1, 5, 10 (Intel X79 Express)
0, 1 (Marvell SE9220 и Marvell SE9172)
Встроенный звук Дискретный модуль на базе Creative Sound Core3D (7.1, HDA, EAX 5.0, Crystal Voice)
S/PDIF Оптический и коаксиальный
Встроенная сеть 2 х Broadcom BCM57781 (1 разъём на плате)
FireWire 2 VIA 6315N (1 разъем на задней панели)
COM 1 (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопки Power, Reset, Clear CMOS (на задней панели), POST-индикатор

В рекламных материалах ASRock X79 Extreme9 маркетологи ASRock именуют не иначе, как «Overclock KING», однако это громкое утверждение нам, безусловно, ещё предстоит проверить. Тем не менее, набор характеристик рассматриваемого продукта при стоимости около $350 выглядит более чем достойно: качественная элементная база, «16+2»-фазная подсистема питания CPU, массивная система охлаждения, восемь разъёмов для оперативной памяти, пять полноразмерных слотов PCI-E 3.0, поддержка восьми портов USB 3.0 и 12 SATA-интерфейсов, восемь из которых соответствуют стандарту SATA 6 Гбит/с.


Комплект поставки

Как и полагается продуктам премиум-класса, тестируемая материнская плата поставляется в большой качественной коробке, которая имеет форму чемоданчика. Оформление под «анодированный металл», знакомое по другим продуктам тайваньского вендора, в черном цвете неплохо сочетается с дизайном продукта.

ASRock X79 Extreme9

Открыв верхнюю крышку, можно разглядеть саму системную плату, не вынимая её из коробки, а также ознакомиться с описанием некоторых её отличительных характеристик на развороте.

ASRock X79 Extreme9

На обратной стороне упаковки производитель приводит изображение ASRock X79 Extreme9 и с помощью сносок вновь обращает внимание пользователей на ключевые особенности решения. Чуть ниже приведено краткое описание большого количества фирменных технологий, поддержкой которых обладает плата.

ASRock X79 Extreme9

Учитывая нацеленность X79 Extreme9 на категорию наиболее взыскательных пользователей, которые планируют построение мощной современной конфигурации с несколькими графическими адаптерами и внушительным объёмом памяти, богатый набор прилагаемых аксессуаров будет отнюдь не лишним. Итак, помимо самой системной платы, комплект поставки включает:
  • руководство пользователя и инструкции по настройке фирменных технологий;
  • диск с драйверами и утилитами;
  • заглушку на заднюю стенку корпуса;
  • шесть шлейфов SATA 6Gb/s;
  • мостик NVIDIA SLI и 3-Way SLI;
  • два переходника с 4-контакного разъёма питания типа Molex на SATA Power;
  • модуль с двумя портами USB 3.0 для 3,5-дюмового отсека корпуса;
  • заглушка слота расширения для выведения двух дополнительных USB разъёмов на заднюю панель корпуса;
  • плата расширения ASRock Game Blaster.
ASRock X79 Extreme9

Такого набора аксессуаров должно хватить практически при любом сценарии эксплуатации рассмотренного решения.

Детального рассмотрения стоит фирменный внешний модуль ASRock Game Blaster, который включает качественный 8-канальный звуковой кодек Creative Sound Core3D, сетевой контроллер Broadcom BCM57781 и подключается к разъёму PCI Express x1.

ASRock X79 Extreme9

Под металлическим кожухом скрыта небольших размеров плата, которая разделена медной перегородкой на две части.

ASRock X79 Extreme9

На большей — распаян звуковой чип Creative CAO0132-4AN HF, закрытый небольшой декоративной крышкой, а ближе к разъёму PCI Express x1 — контроллер Broadcom BCM57781. Примечательно то, что в актуальном поколении флагманских материнских плат на базе Intel X79 Express, большинство производителей решили отказаться от идеи использования дискретных модулей расширения, стараясь разместить все функциональные элементы на печатной плате. В то же время нельзя не отметить, что во многих случаях это не самым лучшим образом сказывается на габаритах системных плат и функциональности интегрированных периферийных контроллеров, поэтому идея предлагаемая разработчиками ASRock, на наш взгляд, является вполне жизнеспособной и сегодня.

ASRock X79 Extreme9

Также хотелось бы вкратце упомянуть о модуле с двумя портами USB 3.0, который предполагается установить в 3,5-дюмовый отсек корпуса. Немаловажно, что инженеры ASRock расширили его функциональность за счет добавления возможности установки SSD-накопителя. Если же ваша модель шасси не оснащена соответствующим отсеком или он занят другим устройством, дополнительные два разъёма USB 3.0 предлагается вынести на заднюю панель корпуса, присоединив их к специальной комплектной заглушке слота расширения.

ASRock X79 Extreme9


Внешний вид и функциональность

Дизайн рассматриваемой материнской платы выполнен в привычной для последнего поколения высокоуровневых плат ASRock чёрно-золотистой цветовой гамме. Благодаря применению массивной системы охлаждения, а также большому количеству функциональных элементов и слотов расширения, свободного места на текстолите осталось крайне мало, что впрочем, характерно для всех решений hi-end класса на базе набора системной логики Intel X79 Express. Стоит отметить, что габариты решения соответствуют стандарту ATX (305 x 244 мм), а значит проблем с совместимостью с большинством корпусов формата Middle- или Full-Tower возникнуть не должно.

ASRock X79 Extreme9

Компоновка ASRock X79 Extreme9 не отличается от большинства аналогичных решений и выполнена рационально и продуманно: все разъёмы и слоты находятся в наиболее подходящих для них местах на оптимальном расстоянии друг от друга, не мешая аккуратной укладке проводов внутри системного блока.

Сложность разводки также обращает на себя внимание при взгляде и на обратную сторону платы. Сюда производитель также вынес некоторые элементы модуля VRM, которые не имеют никакого охлаждения, однако об этом мы поговорим немного позже.

ASRock X79 Extreme9

ASRock X79 Extreme9 поддерживает установку процессоров Intel Core i7 второго поколения (Sandy Bridge-E) с разъемом LGA2011, а максимальный объем оперативной памяти стандарта DDR3, который можно установить составляет 64 ГБ. Напомним, что в отличие от решений классом ниже, тестируемая плата предлагает пользователям сразу 8 DIMM слотов, которые разделены пополам процессорным сокетом.

ASRock X79 Extreme9

Подсистема питания процессора с применением ШИМ-контроллера CHL8328 производства компании CHiL Semiconductor выполнена по схеме «16+2». При этом шестнадцать фаз задействовано непосредственно для питания вычислительных ядер, а еще две — для «системного агента». Отметим, что при производстве ASRock X79 Extreme9 применяются только японские твердотельные конденсаторы на основе кондуктивного полимера (окрашенные в золотистый цвет) и другие высококачественные компоненты.

ASRock X79 Extreme9

Для обеспечения питания элементов материнской платы предусмотрено два разъема EPS12V и 24-контактный ATX, которые удачно расположены — аккуратная прокладка кабелей питания к ним не вызовет сложностей в подавляющем большинстве корпусов. При установке нескольких видеокарт рекомендуется также задействовать 4-контактный разъём питания, установленный возле верхнего слота расширения.

ASRock X79 Extreme9

Небольшое количество компонентов модуля VRM инженеры ASRock были вынуждены вынести на обратную сторону платы ввиду недостатка свободного места возле процессорного разъёма на лицевой стороне текстолита. К слову, процессорный сокет изготовлен подрядчиком Foxconn.

ASRock X79 Extreme9

Набор слотов расширения представлен пятью полноразмерными слотами PCI Express третьей ревизии, а также интерфейсом PCI-E 2.0 х1, который зарезервирован для комплектного модуля расширения ASRock Game Blaster. Стоит отметить, что первый и четвертый PEG-слоты функционируют в режиме x16 только при установке двух или трёх видеокарт (в конфигурациях 16+0+16+0+0 и 16+0+16+0+8). При добавлении в систему четвёртого и пятого графического адаптера, скорость шин снизится до х8 (8+8+8+8+8), что вполне логично учитывая, что процессоры семейства Sandy Bridge-E предоставляют до 40 линий PCI-E для нужд графической подсистемы. Из этого следует, что ASRock X79 Extreme9 поддерживает установку двух и трёх видеоускорителей в режимах NVIDIA SLI и AMD CrossFireX, а при установке тандема двухчиповых адаптеров доступными также будут Quad- AMD CrossFireX и NVIDIA SLI.

ASRock X79 Extreme9

Правая нижняя часть материнской платы традиционно насыщена разнообразными элементами. Немного правее чипсета распаяно целых 12 SATA-портов, восемь из которых соответствуют стандарту SATA 6 Gb/s (серого цвета). Такого количества разъёмов будет достаточно не только для рядовых пользователей, но и для обладателей небольших домашних файловых серверов. Отметим, что на базе дополнительного контроллера Marvell SE9220, который обеспечивает два порта SATA 6 Gb/s, производитель организовал поддержку фирменной технологии SSD-кеширования под названием HyperDuo Plus. По заявлению маркетологов ASRock, эта функция, являясь аналогом Intel Smart Response, может обеспечить 6-кратный прирост производительности в некоторых приложениях после её активации. Установка внушительного количество портов расширения SATA, USB 3.0 и FireWire, реализованных за счет сторонних контроллеров, вынудила инженеров ASRock применить дополнительный PCI-E свитч PLX PEX8605, обеспечивающий ещё 4 линии PCI-E 2.0 в дополнение к 8-ми линиям, предоставляемым чипсетом Intel X79 Express.

ASRock X79 Extreme9

Там же, но немного ниже, расположены кнопки запуска и перезагрузки системы, столь необходимые при экспериментах на открытом стенде, коннекторы для подключения передней панели корпуса, индикатор POST-кодов и микросхема с UEFI. Немного левее мы обнаружили разъемы для вывода на лицевую или заднюю панель корпуса четырёх разъёмов USB 2.0, а также внутренний порт FireWire.

ASRock X79 Extreme9

Два внутренних 19-контакнтных разъёма USB 3.0 позволяют при необходимости подключить до 4-х дополнительных портов на лицевой или задней панели корпуса.

ASRock X79 Extreme9

Система охлаждения ASRock X79 Extreme9 включает двухсекционный радиатор для охлаждения силовых элементов цепи питания центрального процессора, а также еще один кулер для чипсета Intel X79 Express.

ASRock X79 Extreme9

ASRock X79 Extreme9

Хорошей особенностью штатной системы охлаждения, помимо довольно внушительной площади рассеивания и приятного внешнего вида, является технология X-FAN. Её суть состоит в том, что вентилятор, предназначенный для обдува чипсетного радиатора будет раскручиваться только в том случае, если микросхеме будет требоваться более интенсивное охлаждение, в противном случае — СО работает в пассивном режиме. С одной стороны это позволяет снизить уровень шума систем при умеренной нагрузке, а с другой — продлить срок жизни миниатюрного вентилятора и улучшить «оверклокерский» потенциал.

Контакт радиаторов с силовыми элементами системы питания улучшен с помощью термопрокладок.

ASRock X79 Extreme9

Перед тем как перейти к изучению возможностей UEFI ASRock X79 Extreme9, рассмотрим порты доступные на задней панели ввода-вывода (без учета дополнительного модуля ASRock Game Blaster):
  • порт PS/2 (для подключения клавиатуры);
  • кнопка сброса настроек CMOS;
  • четыре разъема USB 3.0 (Texas Instruments TUSB7340) и шесть USB 2.0 (Intel X79 Express);
  • интерфейс Gigabit Ethernet (Broadcom BCM57781);
  • два порта eSATA 3 Гбит/с (Intel X79 Express);
  • интерфейс FireWire (VIA 6315N).
ASRock X79 Extreme9

Возможности UEFI

В процессе внешнего осмотра мы убедились, что ASRock X79 Extreme9 является качественной системной платой с отличными возможностями расширения, продвинутой системой охлаждения и мощным модулем стабилизации питания CPU. Однако в процессе эксплуатации и разгона, удобная прошивка платы со всеми необходимыми настройками, как известно, может сыграть не менее важную роль.

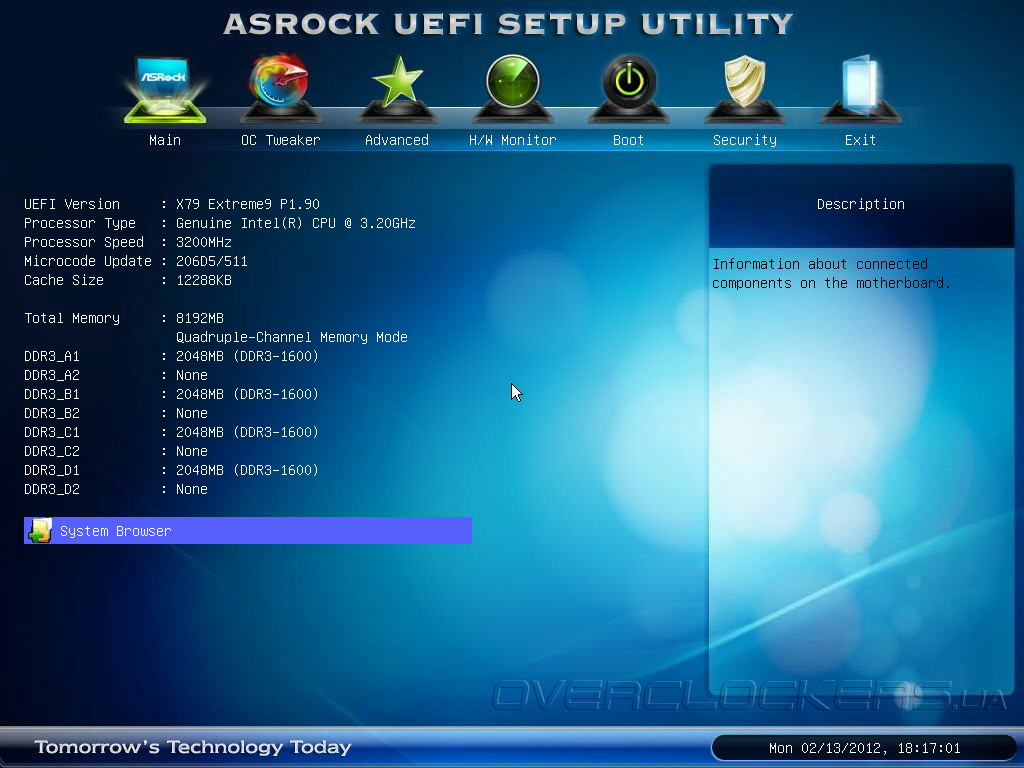

В первой вкладке Main собрана основная информация о системе, включая время и дату, версию UEFI, информацию об установленном процессоре и оперативной памяти.

UEFI Setup ASRock X79 Extreme9

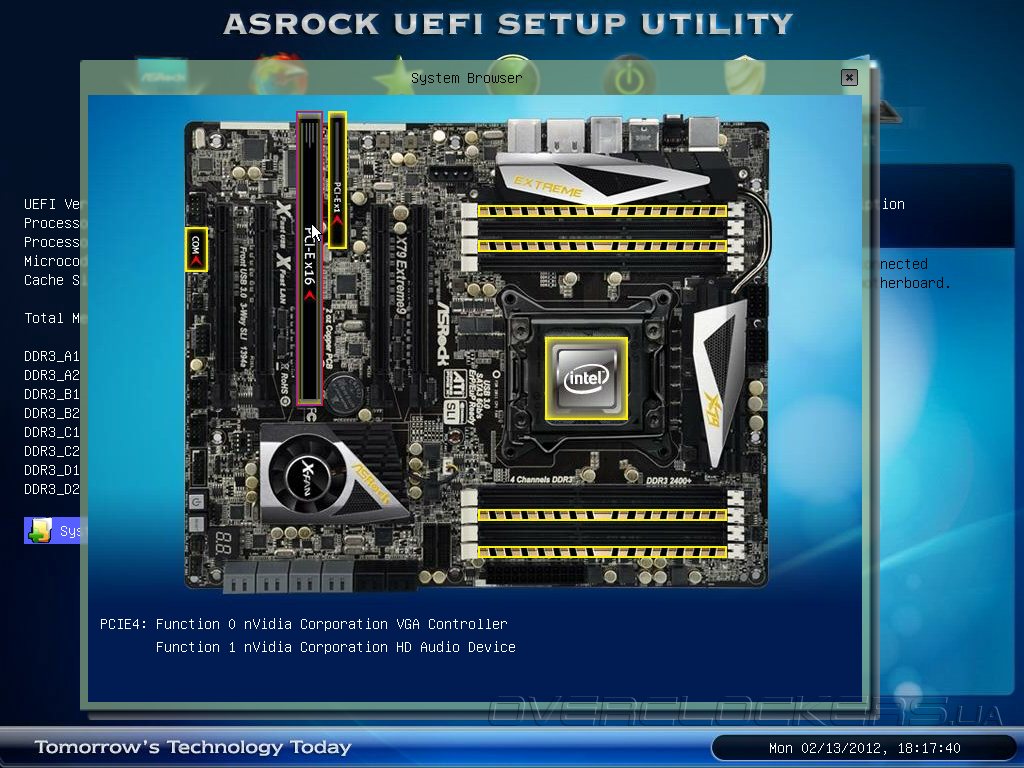

Здесь же находится новая фирменная опция под названием System Browser, с которой мы раньше не сталкивались. С её помощью пользователь лишь наведя курсор мыши на тот или иной элемент на изображении ASRock X79 Extreme9 (CPU, RAM, установленных платах расширения), может узнать о его спецификациях и режиме работы. Впрочем, осмелимся предположить, что для опытных пользователей такая возможность выглядит не более чем приятной демонстрацией.

UEFI Setup ASRock X79 Extreme9

UEFI Setup ASRock X79 Extreme9

UEFI Setup ASRock X79 Extreme9

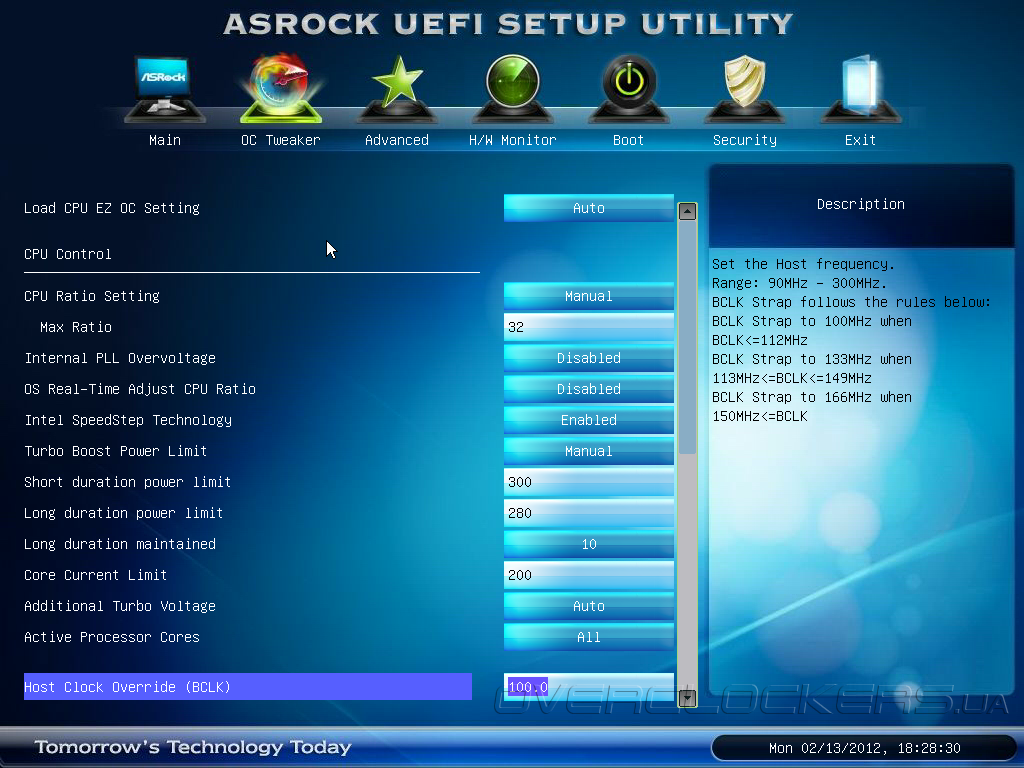

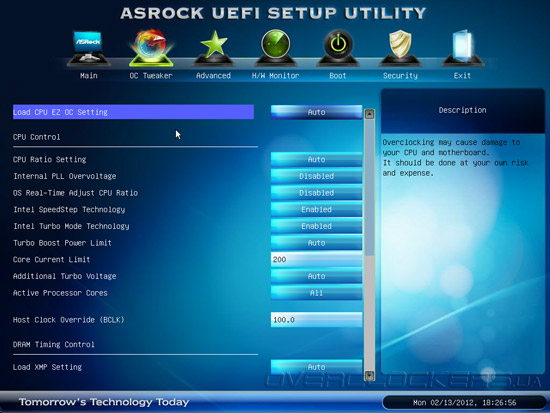

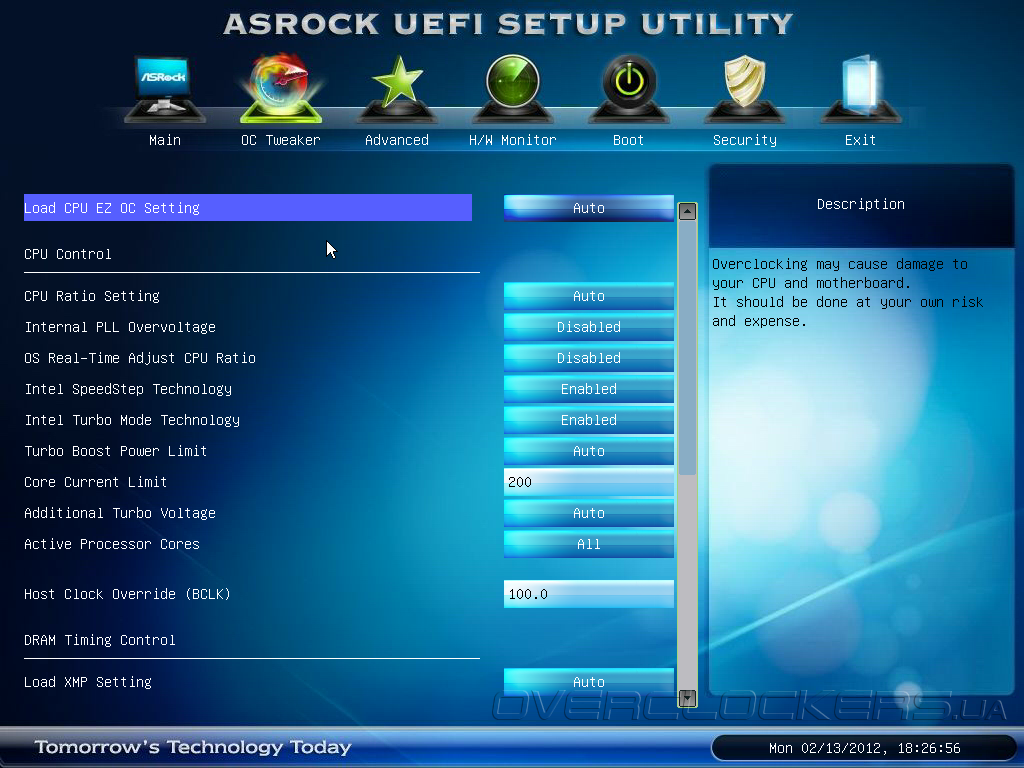

В разделе OC Tweaker традиционно собраны все настройки касающиеся ручного и автоматического разгона CPU и памяти.

UEFI Setup ASRock X79 Extreme9

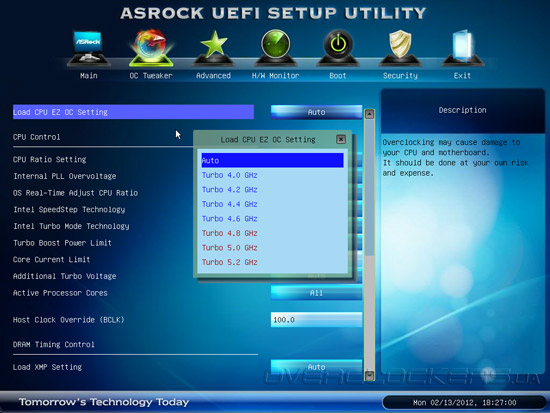

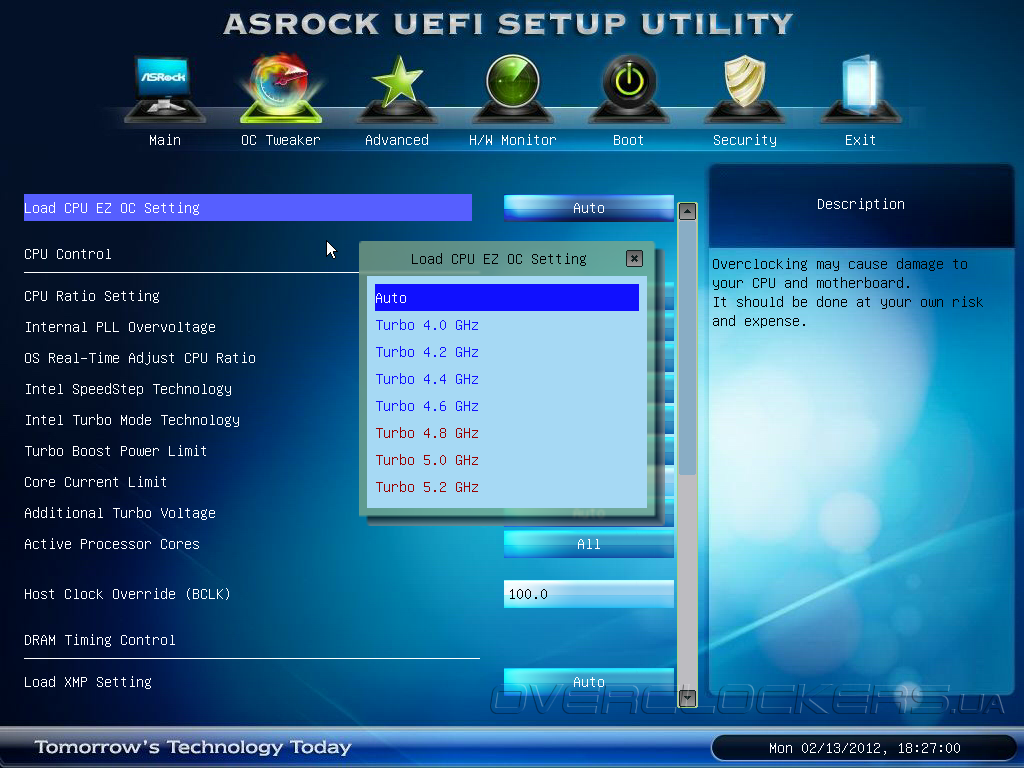

В первую очередь производитель предлагает установить уровень разгона в полуавтоматическом режиме — пользователю нужно лишь выбрать итоговую частоту работы процессора. В этом случае плата сама выставит все необходимые значения напряжений и других значений, однако, разумеется, такие манипуляции любители «бесплатной» производительности осуществляют только на свой страх и риск.

UEFI Setup ASRock X79 Extreme9

Если же пользователь имеет достаточно навыков и предпочитает осуществлять разгон вручную, то в соответствующих пунктах меню он может задать множитель процессора, базовую частоту (BCLK), значения напряжений и другие параметры. Несколько пунктов меню «OC Tweaker» посвящено настройке функционирования и энергопотребления CPU в режиме Turbo Boost.

UEFI Setup ASRock X79 Extreme9

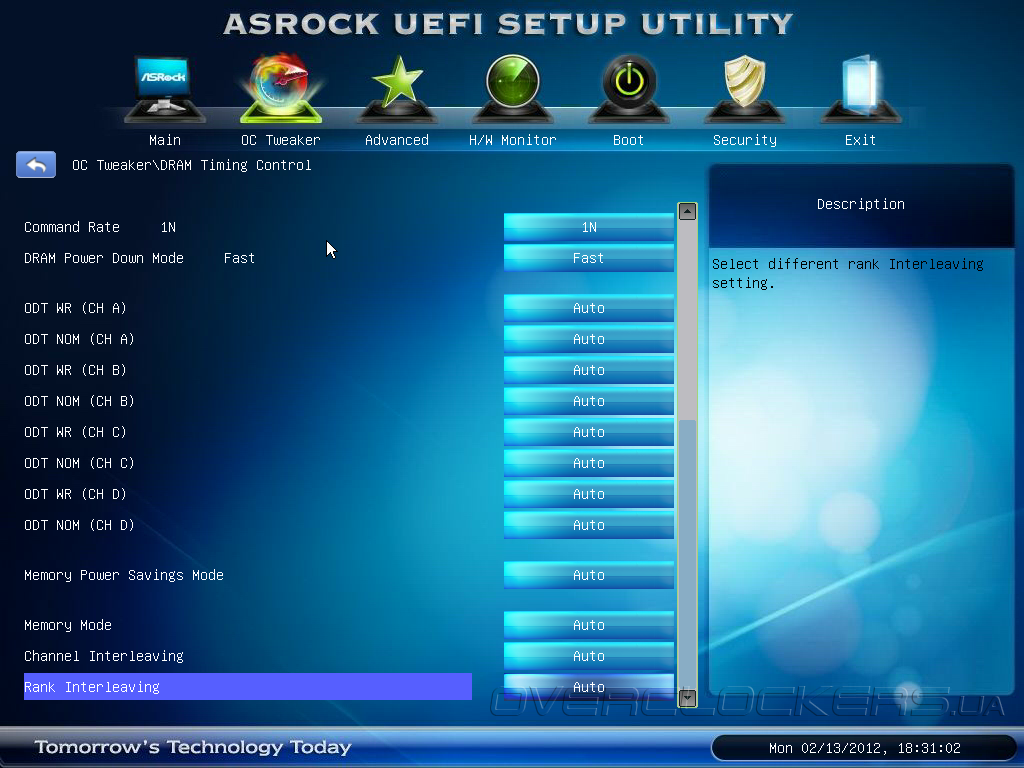

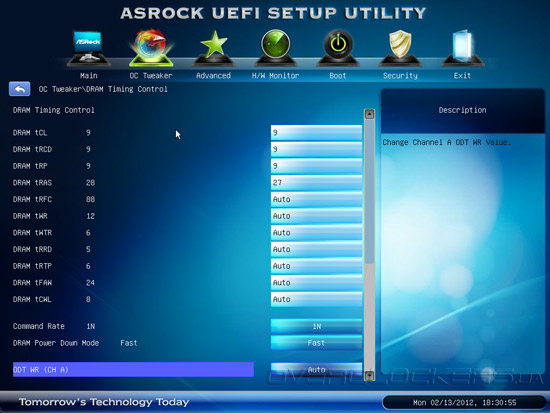

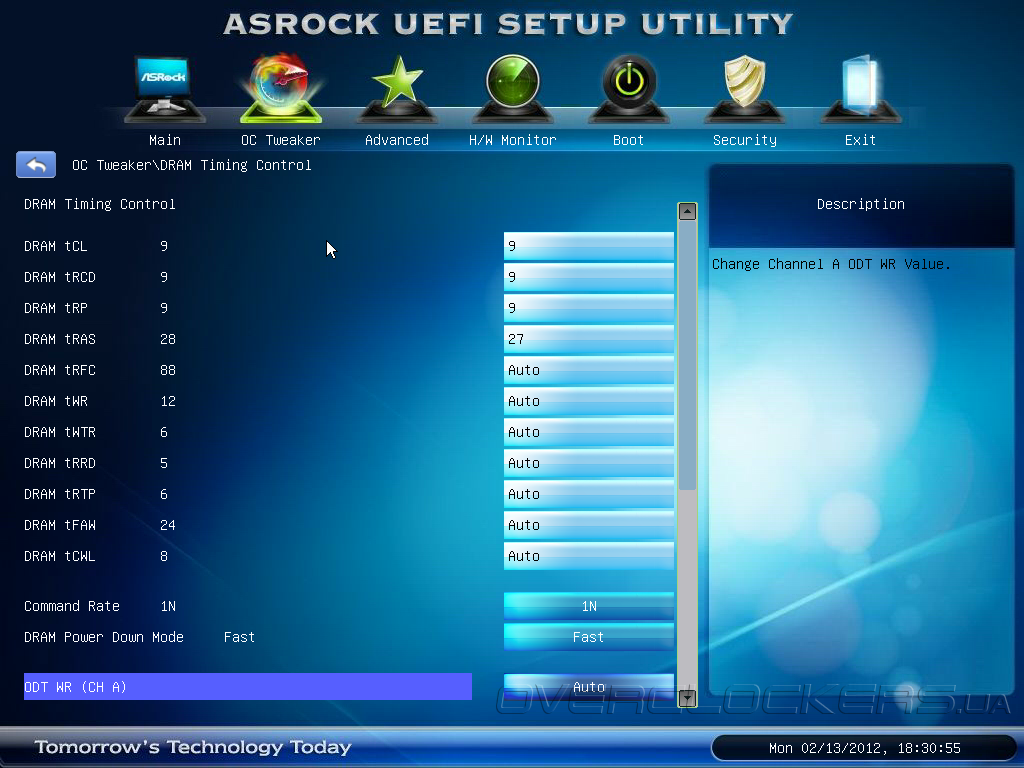

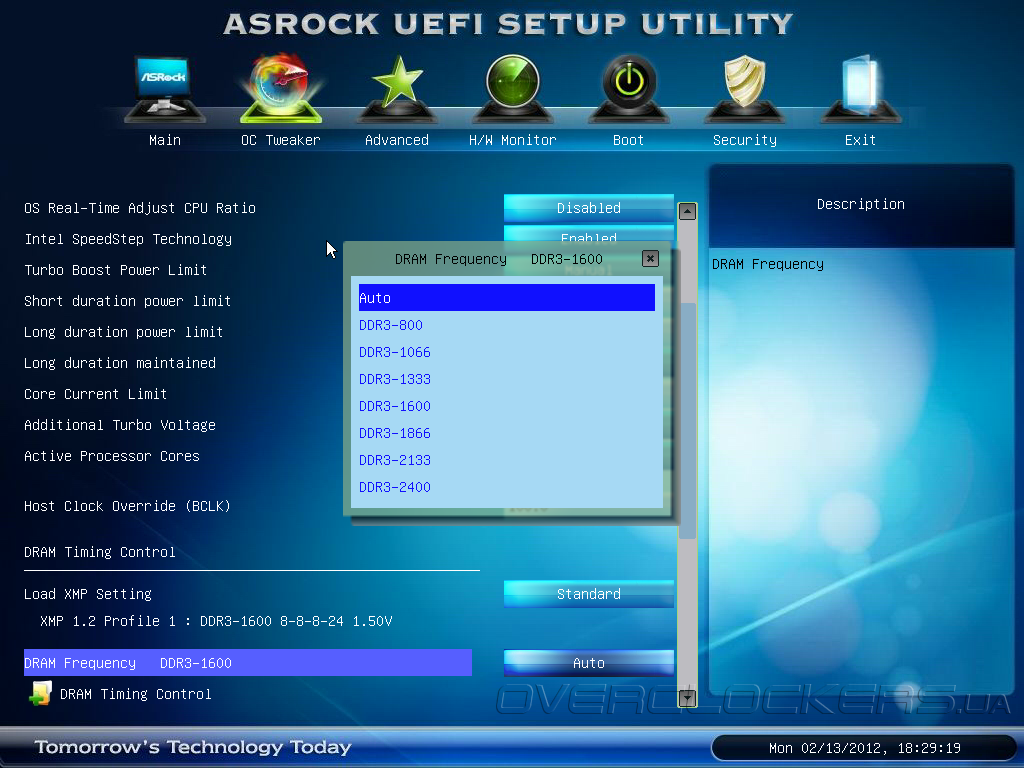

В соответствующем подменю также можно вручную задать частоту функционирования оперативной памяти, а для любителей тонкого тюнинга системы присутствует раздел Dram Timing Control, в котором можно выставить все основные и второстепенные тайминги. Причем переводить каждое значение в режим Manual теперь не требуется, что повышает удобство настройки.

UEFI Setup ASRock X79 Extreme9

UEFI Setup ASRock X79 Extreme9

UEFI Setup ASRock X79 Extreme9

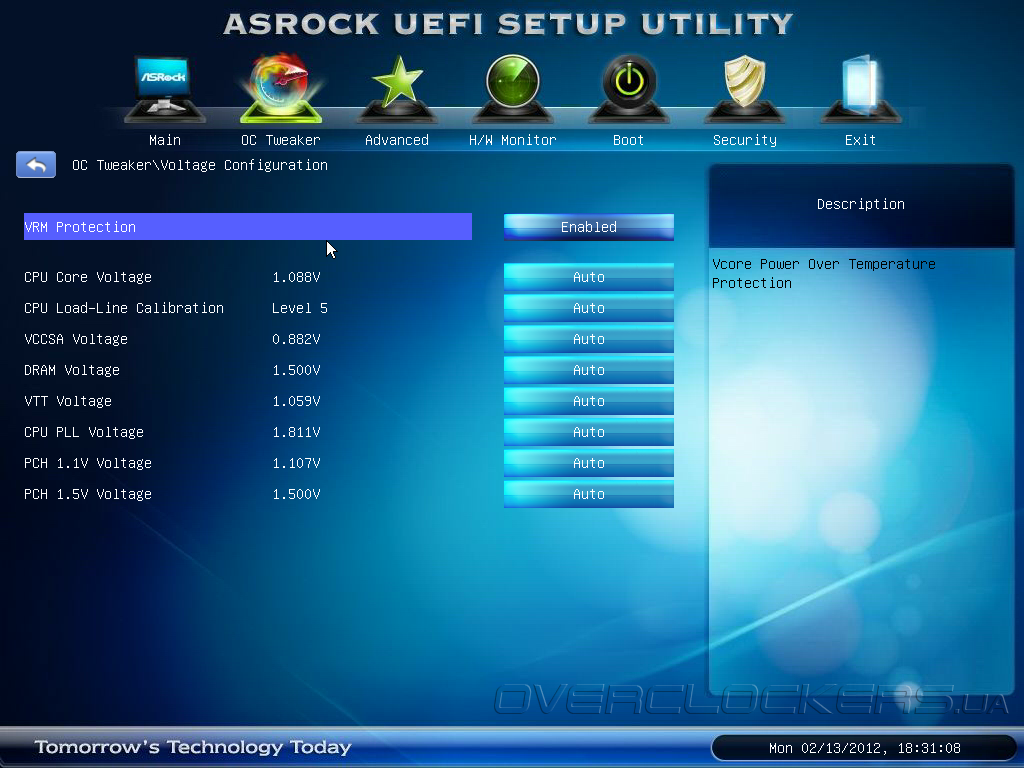

Во вкладке Voltage Configuration мы обнаружили все настройки, которые касаются изменения напряжения питания процессора и основных узлов материнской платы. Отметим, что разработчики предлагают два возможных варианта задания значений напряжения: Offset и Manual.

UEFI Setup ASRock X79 Extreme9

Для удобства читателей, мы составили сводную таблицу с указанием диапазонов изменения всех возможных напряжений на ASRock X79 Extreme9:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage 0,6—1,52 0,005
VCCSA Voltage 0,6—1,52 0,005
DRAM Voltage 1,2—1,8 0,015
VTT Voltage 0,86—1,709 0,013
CPU PLL Voltage 1,466—2,535 0,011
PCH Voltage 1.1V Voltage 0,726—1,907 0,013—0,064
PCH Voltage 1.5V Voltage 1,5—1,85 0,05

Возможности настройки напряжения питания компонентов системы на рассматриваемой материнской плате определенно уступают решениям уровня ASUS Rampage Formula IV, однако для успешного разгона с использованием воздушного или водяного охлаждения их должно быть вполне достаточно.

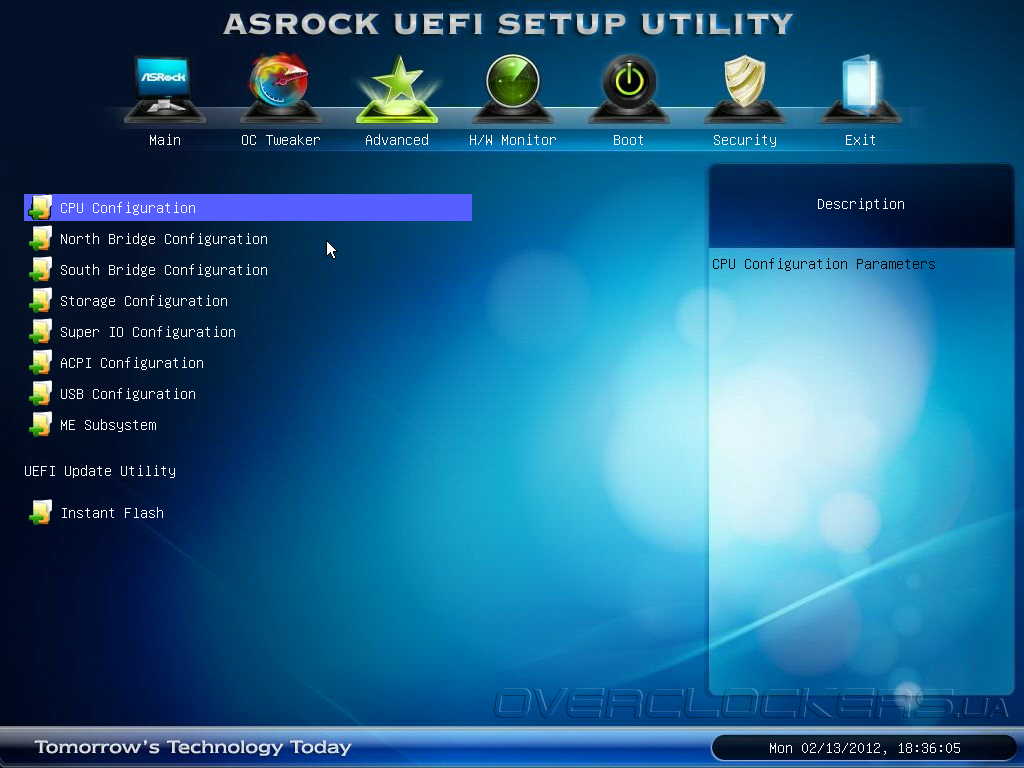

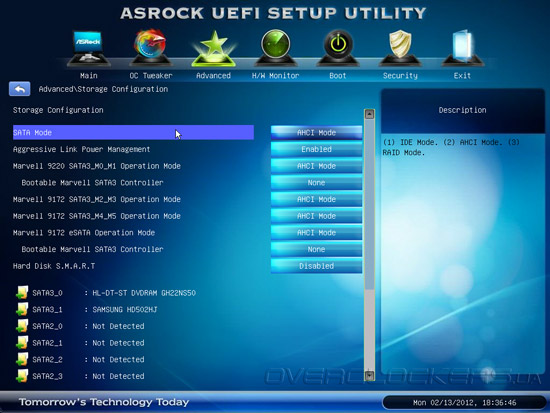

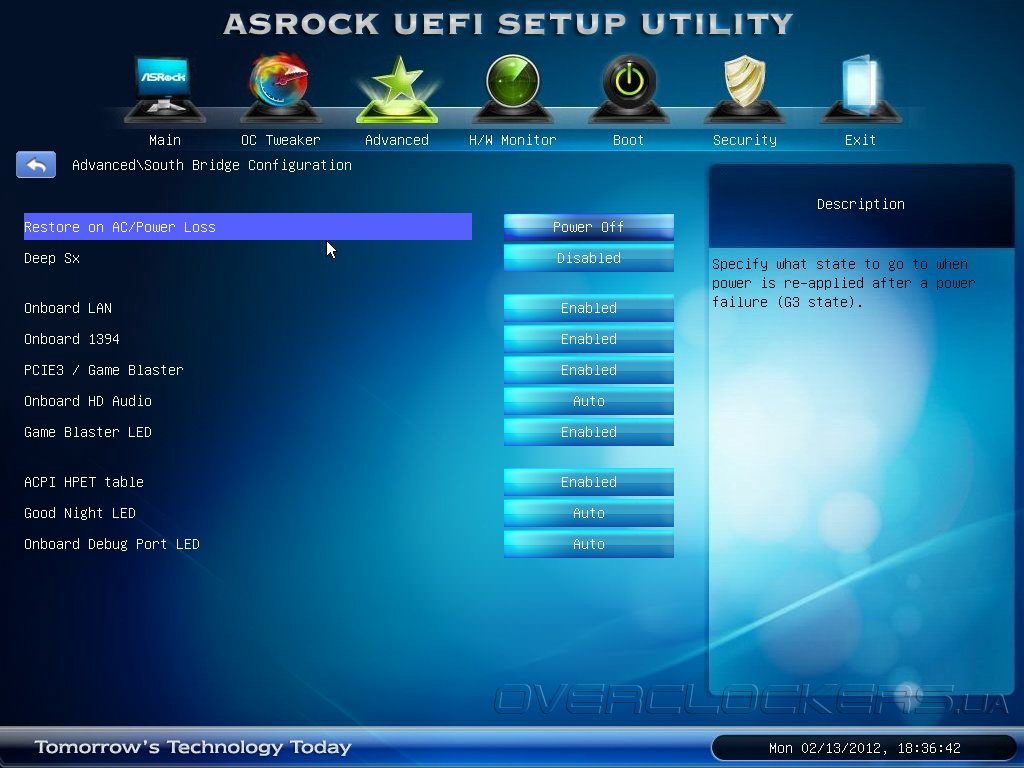

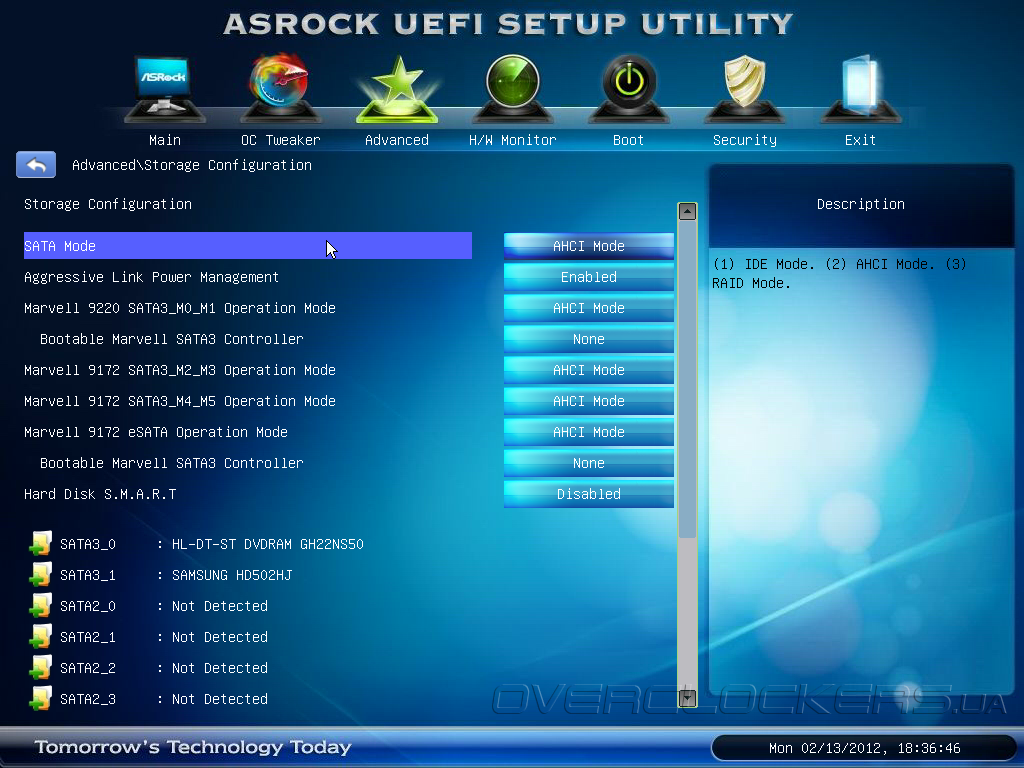

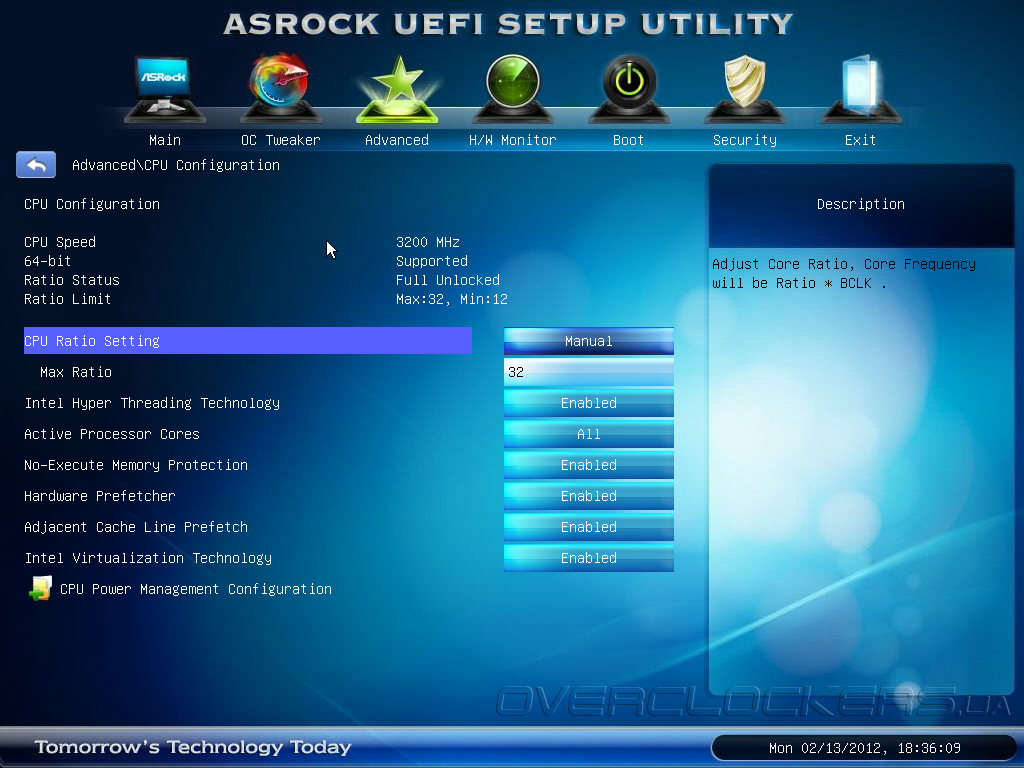

Во вкладке Advanced осуществляется тонкая настройка работы процессора, южного и северного мостов, дисковой подсистемы, а также управление интегрированными контроллерами. Пункт Instant Flash представляет собой небольшую утилиту для обновления микрокода платы.

UEFI Setup ASRock X79 Extreme9

UEFI Setup ASRock X79 Extreme9

UEFI Setup ASRock X79 Extreme9

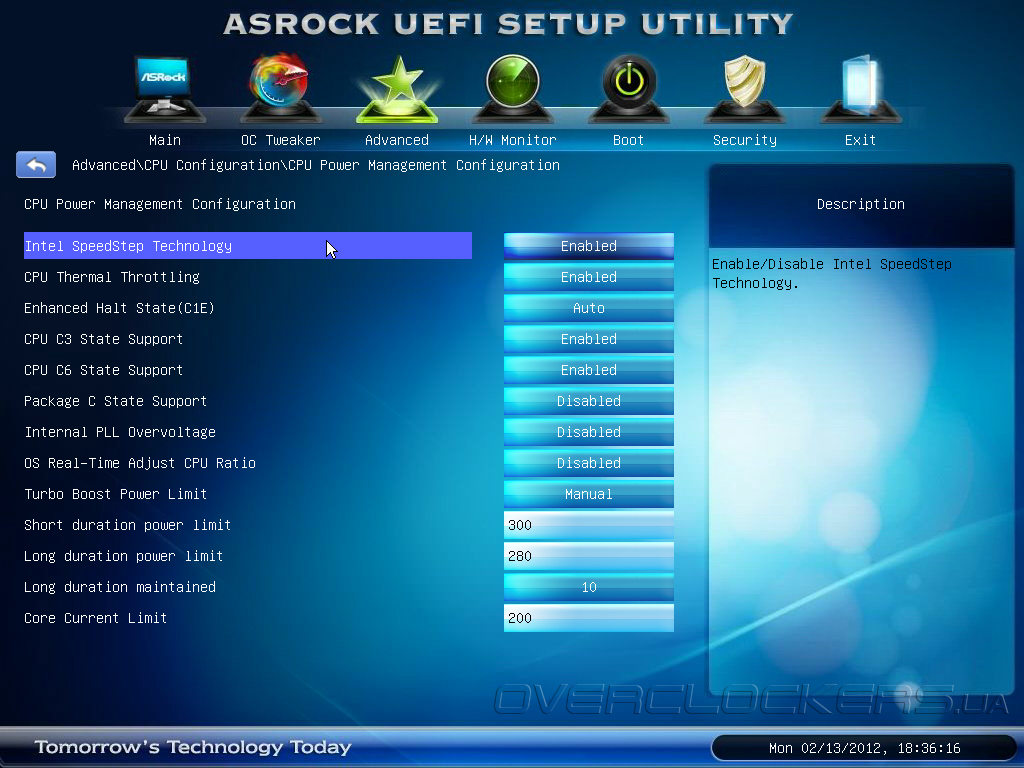

Здесь можно задавать количество активных ядер и множитель CPU, управлять фирменными технологиями Intel, поддерживаемыми центральным процессором, такими как Hyper-Threading или Intel С1Е, а также осуществлять «продвинутую» настройку энергопотребления CPU в различных режимах работы.

UEFI Setup ASRock X79 Extreme9

UEFI Setup ASRock X79 Extreme9

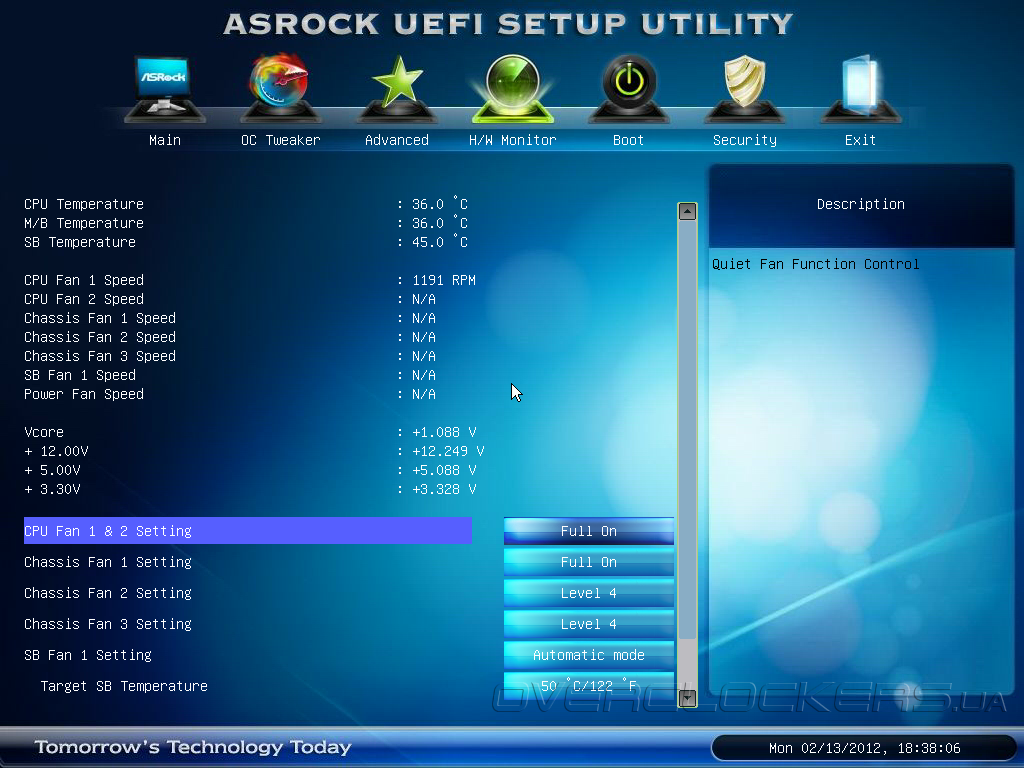

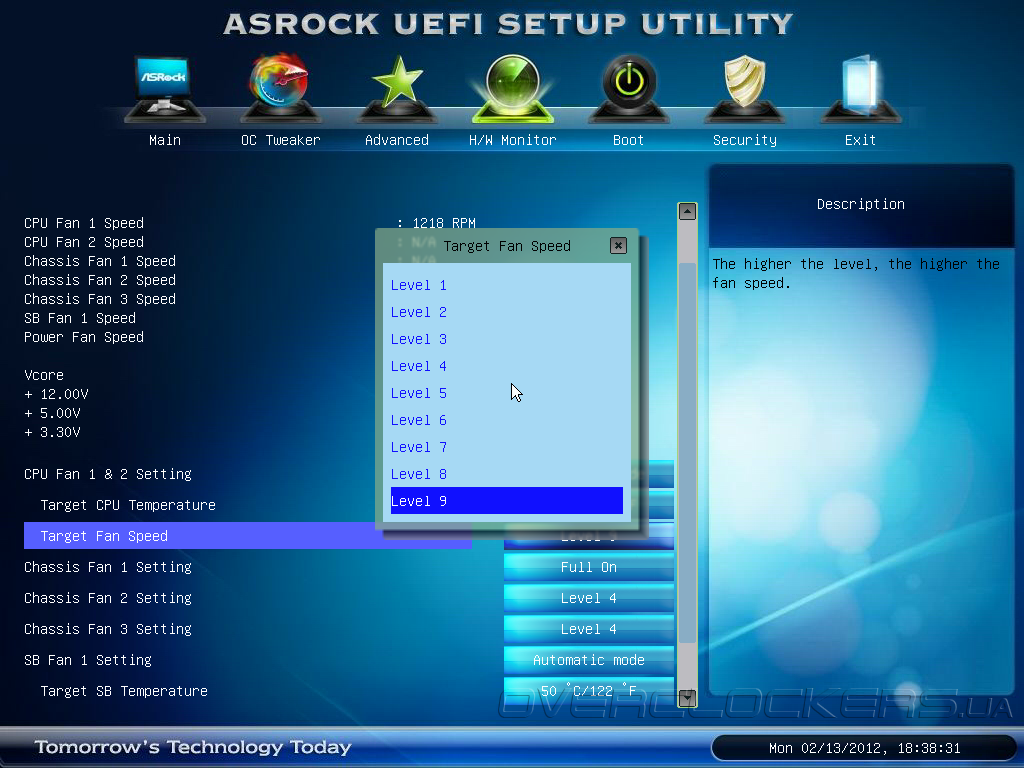

Во вкладке H/W Monitor пользователь может следить за показаниями термодатчиков на процессоре и чипсете, напряжением на линиях питания 3,3В, 5В и 12В, а также управлять скоростью вращения пяти подключенных к материнской плате вентиляторов. Причем частота вращения вентиляторов с поддержкой PWM, может регулироваться либо вручную (9 уровней), либо автоматически в зависимости от показаний температурных датчиков, а для остальных «вертушек» предлагается выбрать один из четырех режимов работы.

UEFI Setup ASRock X79 Extreme9

UEFI Setup ASRock X79 Extreme9

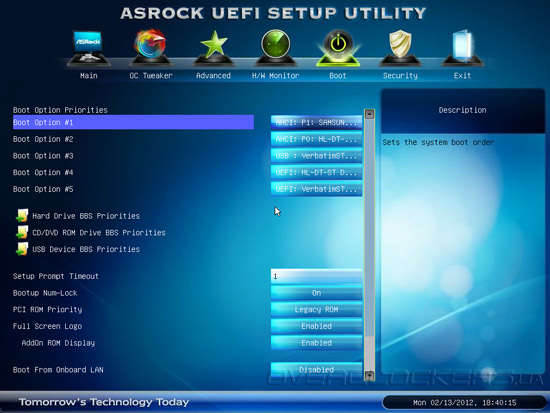

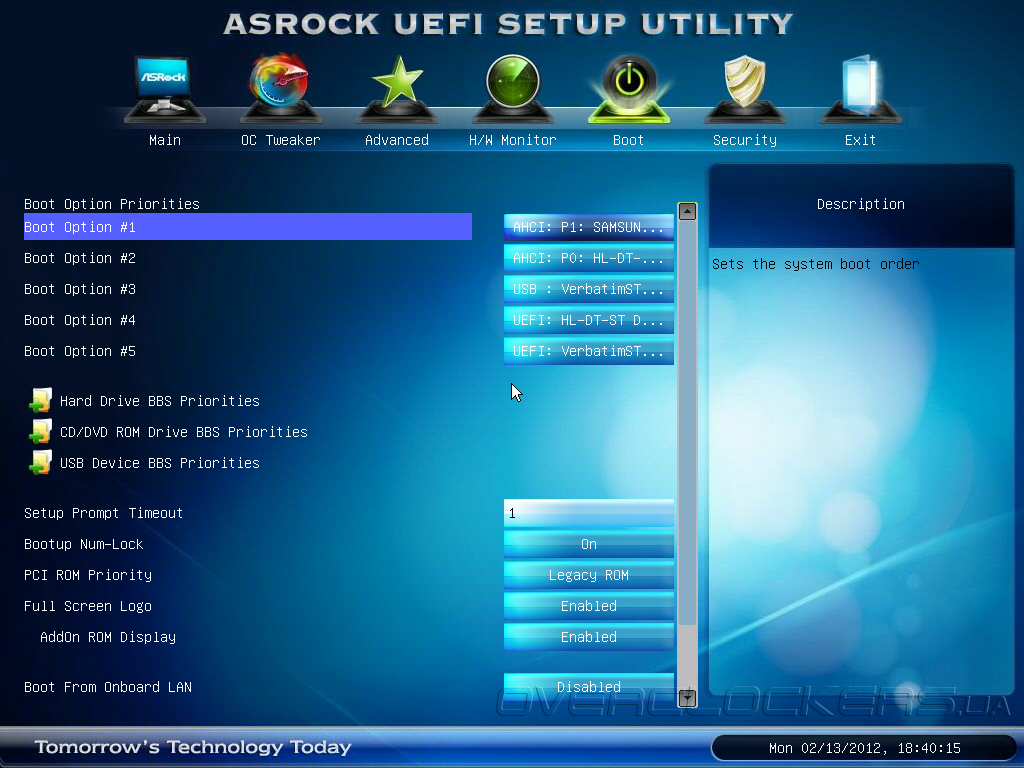

Меню Boot позволяет задать последовательность устройств, с которых будет загружаться операционная система, а также настроить другие параметры старта компьютера.

UEFI Setup ASRock X79 Extreme9

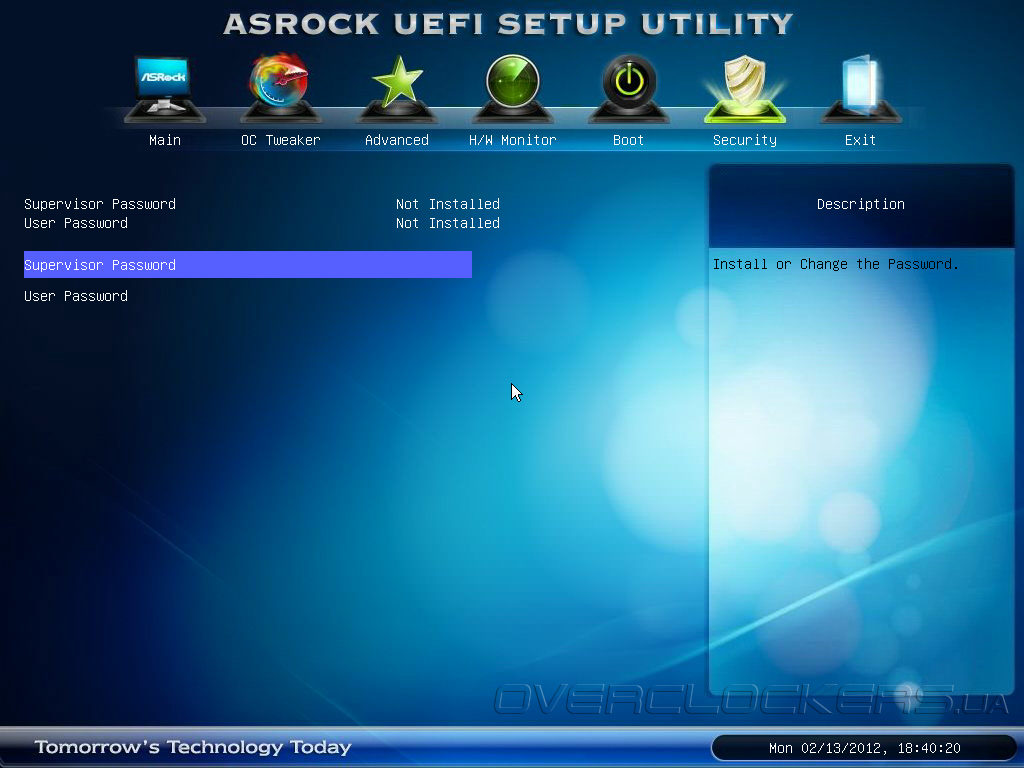

В разделе Security пользователь может установить пароль на включение компьютера и изменение настроек UEFI.

UEFI Setup ASRock X79 Extreme9

В целом, материнская плата ASRock X79 Extreme9 имеет удобную и функциональную прошивку с современным графическим интерфейсом, который будет приятен, как начинающим, так и опытным пользователям. Возможности тонкой настройки не поражают воображение, однако для целевой аудитории платы, на наш взгляд, их будет более чем достаточно.


Программное обеспечение

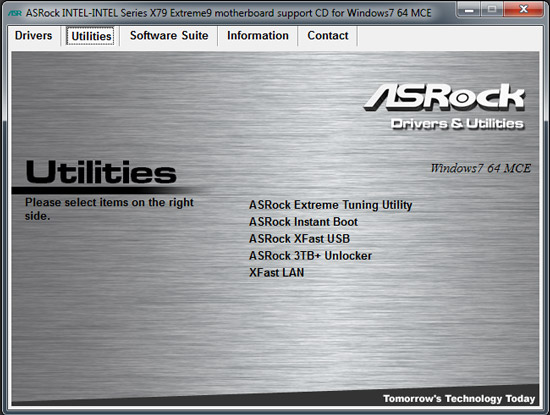

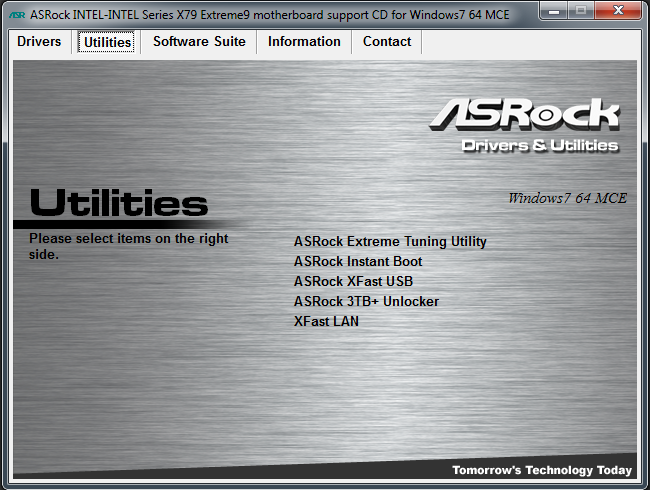

ASRock X79 Extreme9 комплектуется набором фирменных утилит, установочные файлы которых записаны на диске с драйверами.

Программное обеспечение ASRock X79 Extreme9

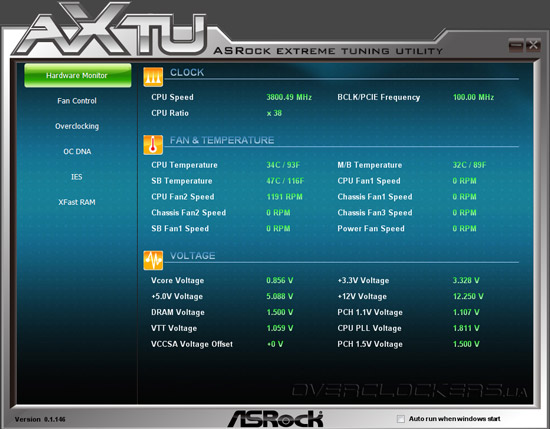

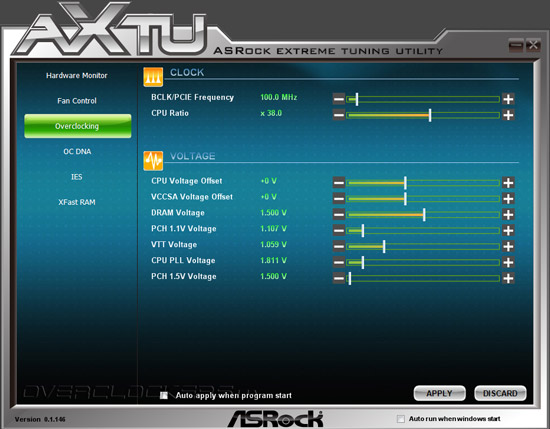

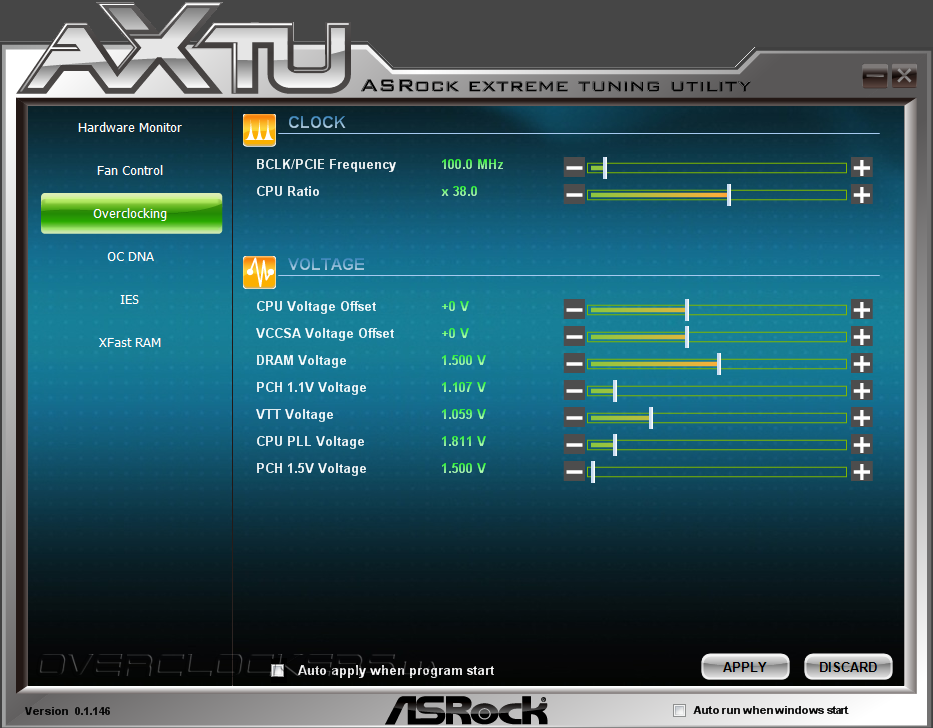

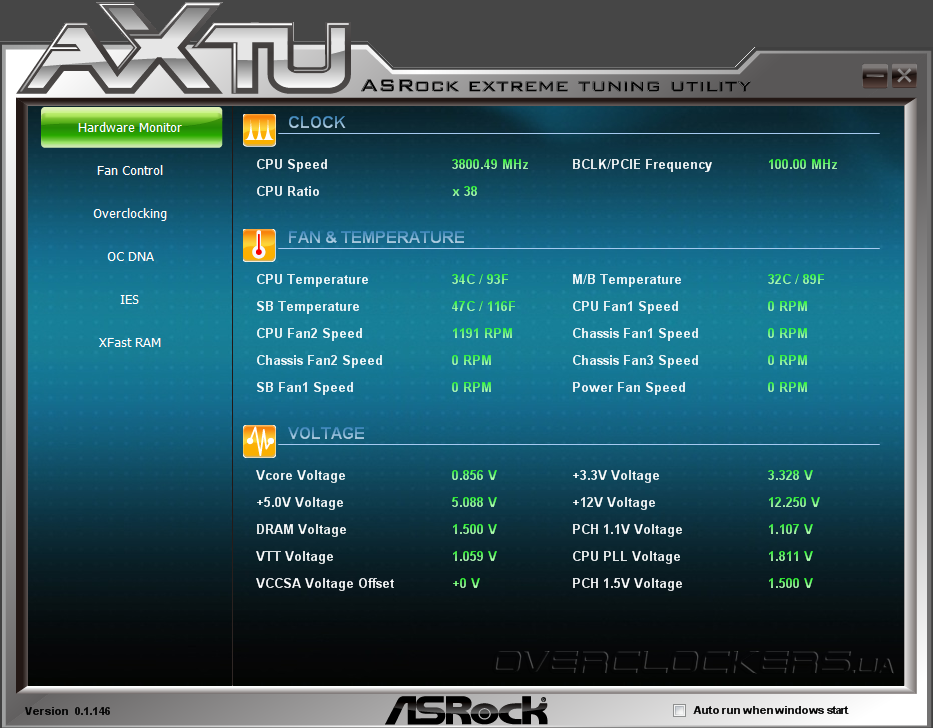

Хорошо знакомая нашим постоянным читателям программа ASRock Extreme Tuning Utility предоставляет пользователю возможность осуществлять разгон центрального процессора и оперативной памяти, управлять энергосберегающими функциям и подключенными вентиляторами, не выходя из операционной системы. Несмотря на то, что многим пользователям такой метод покажется более удобным, мы бы рекомендовали осуществлять настройку и разгон системы посредством оболочки UEFI.

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility

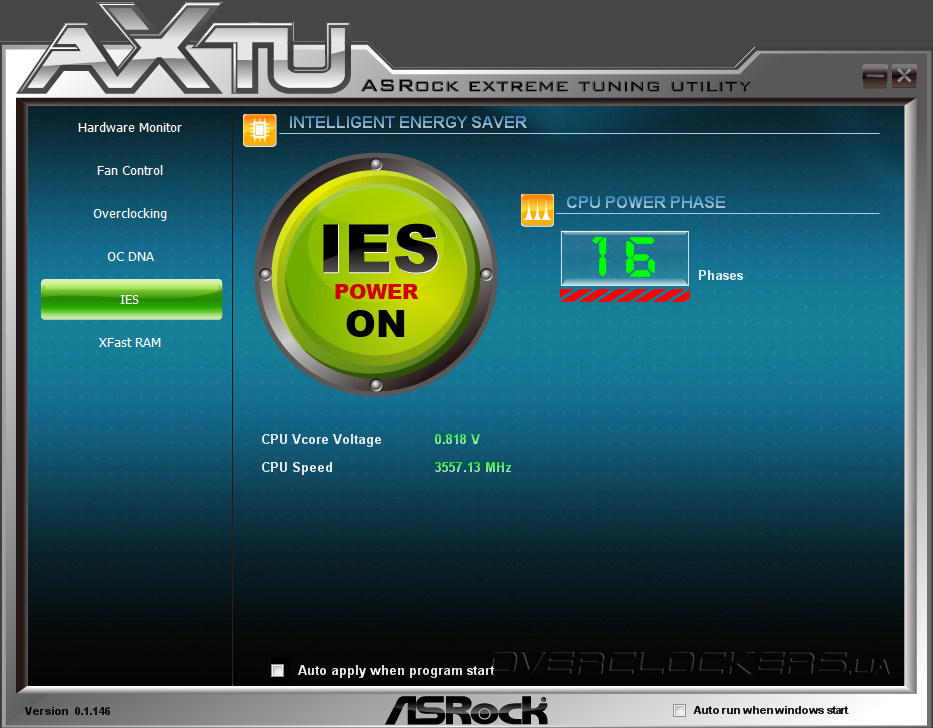

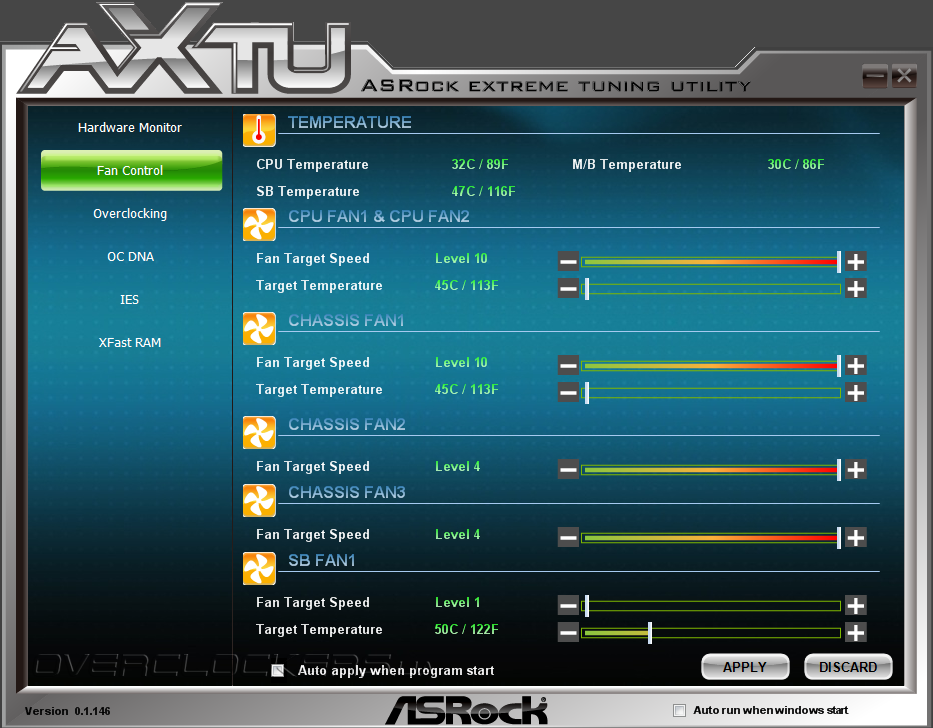

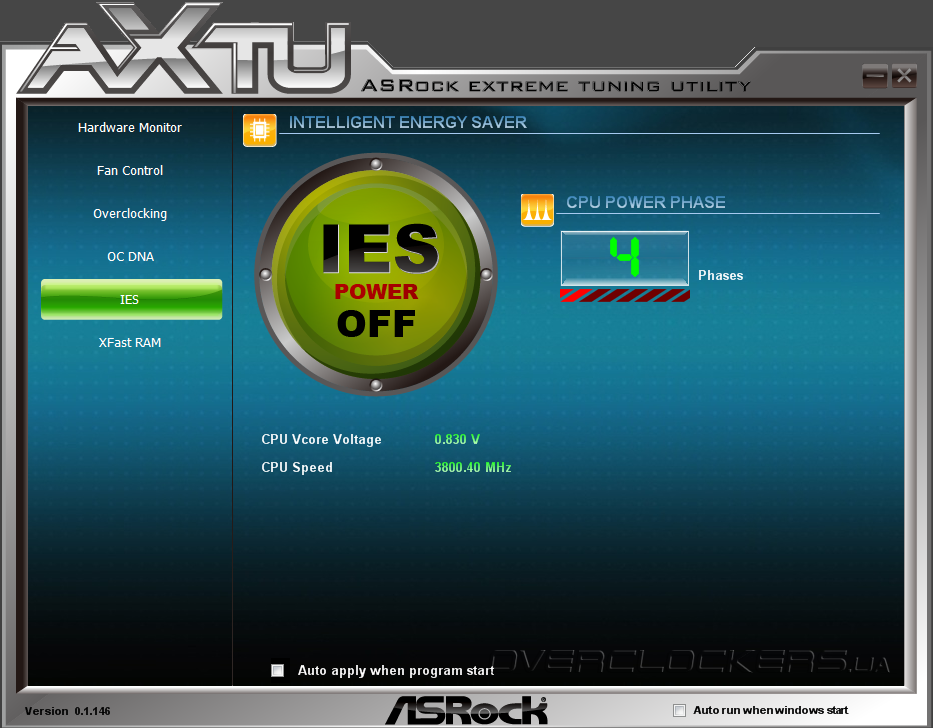

Полезной функцией ASRock Extreme Tuning Utility является возможность активации технологии Intelligent Energy Saver. Она позволяет изменять количество задействованных фаз системы питания CPU в зависимости от нагрузки и таким образом помогает экономить электроэнергию.

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility

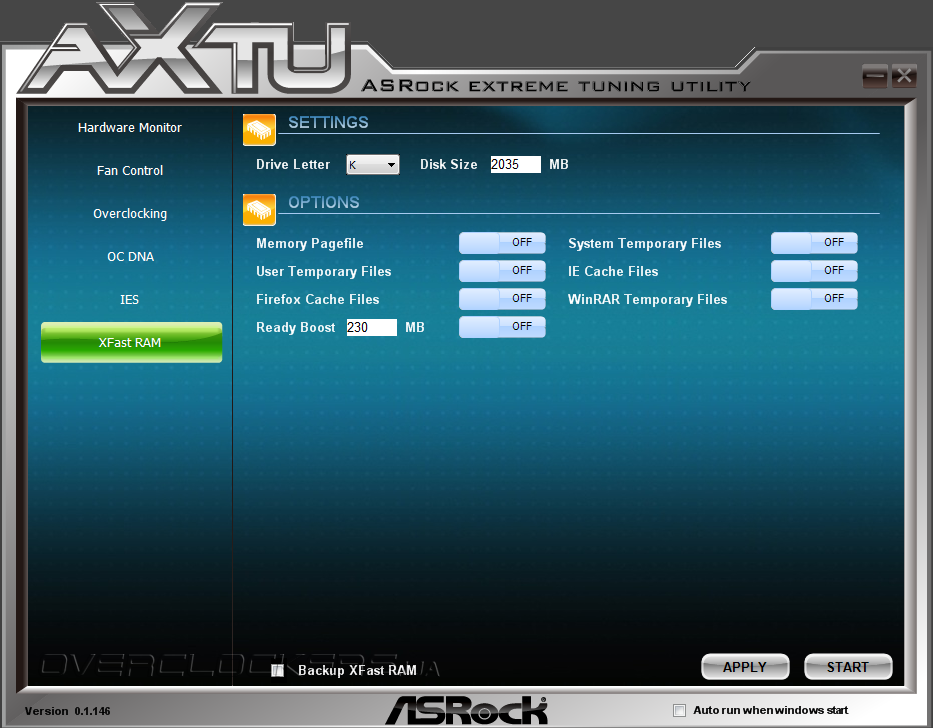

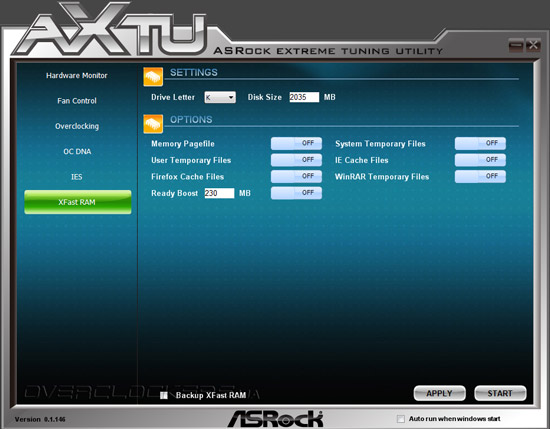

Также в AXTU присутствует подменю настройки технологии XFast RAM, где можно задать объём виртуального диска и оптимизировать другие параметры этой фирменной опции.

ASRock Extreme Tuning Utility

XFast RAM позволяет оптимизировать сценарии использования ОЗУ:
  • опционально пользователь может выделить определенный объём системной памяти под быстрый виртуальный диск, предназначенный для улучшения производительности некоторых программ. Быстродействие при этом может вырасти вплоть до 5 раз;
  • в 32-битной операционной системе при установке более 3 ГБ памяти, остальной массив RAM будет эксплуатироваться системой как быстрая кэш-память для различных задач;
  • использование функции XFast RAM приводит к меньшему износу системного SSD-накопителя, так как позволяет снизить частоту обращения к нему;
  • благодаря применяемому в браузерах алгоритму кеширования, часто посещаемые веб-страницы пользователь сможет запустить гораздо быстрее.

Тестовая конфигурация

Тестирование платы осуществлялось со следующей конфигурацией:
  • процессор: Core i7-3930K (3,2 ГГц, 12 Мбайт кэш L3);
  • память: 2x G.Skill F3-12800CL8D-4GBXM (2x2 ГБ, DDR3-1600, 9-9-9-28)
  • кулер: Noctua NH-D14;
  • термоинтерфейс: Noctua NT-H1;
  • видеокарта: MSI N580GTX Lightning (GeForce GTX 580);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • операционная система: Windows 7 Home Premium x64 SP1;
  • драйвер чипсета: Intel Chipset Software Installation Utility 9.2.3.1022;
  • драйвер видеокарты: GeForce 285.62.
В операционной системе брандмауэр, UAC и Windows Defender отключались, файл подкачки устанавливался в размере 1024 МБ. Настройки видеодрайвера не изменялись. Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T. Остальные настройки в UEFI материнской платы оставлялись по умолчанию.

Отметим, что режим работы технологии Turbo Boost на ASRock X79 Extreme9 соответствует спецификациям Intel, а значит, множитель всех процессорных ядер не будет подниматься до своего максимума при возрастающей нагрузке вне зависимости от её типа.


Разгон

В результате наших экспериментов по разгону связки материнской платы ASRock X79 Extreme9, процессора Intel Core i7-3930K (степпинг C0) с разблокированным на повышение множителем и тандема модулей ОЗУ G.Skill F3-12800CL8D-4GBXM (номинал 1600 МГц) нам удалось достичь таких результатов:
  • Коэффициент умножения х1 позволил увеличить значение базовой частоты до 105 МГц при напряжении 0,968 В, что можно назвать вполне стандартным результатом.
Разгон ASRock X79 Extreme9

  • Максимальный разгон по BCLK составил 131 МГц, что также является достойным показателем. Стоит заметить, что при этом множитель процессора был вручную занижен до х25, а значение VCore не превышало 1,296 В.
Разгон ASRock X79 Extreme9

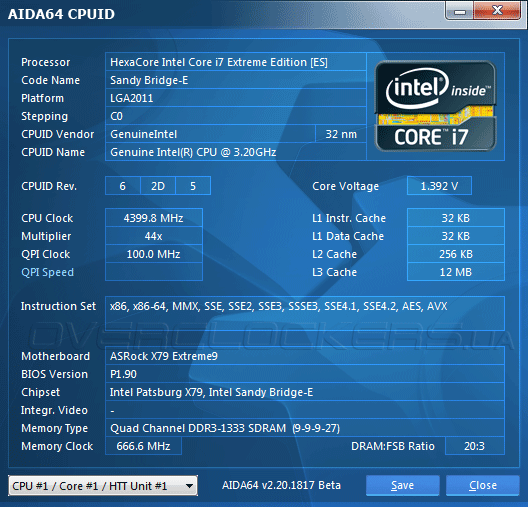

  • Установив напряжение на процессоре на отметке 1,392 В нам удалось разогнать его до частоты 4400 МГц путём повышения множителя с х32 до х44. Память при этом работала на частоте 1333 МГц с задержками 9-9-9-27. Напомним, что ASUS Rampage Formula IV позволила разогнать тот же CPU до 4700 МГц, а значит раскрыть весь потенциал нашего тестового экземпляра Intel Core i7-3930K на ASRock X79 Extreme9 у нас, увы, не получилось.
Разгон ASRock X79 Extreme9

При активации функций ручного разгона, максимальная частота CPU, которую удалось получить, составила всего 4200 МГц. Вероятно, в авто-режиме плата существенно ограничивает повышение напряжения питания CPU для того, чтобы не допустить выхода его из строя при необдуманных действиях пользователя.

Разгон ASRock X79 Extreme9

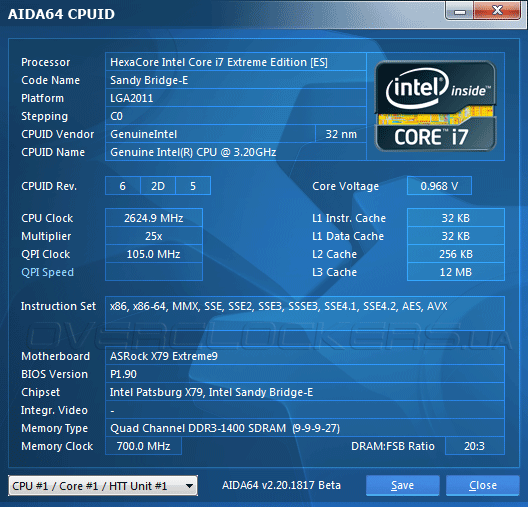

По итогам наших экспериментов с модулями G.Skill F3-12800CL8D-4GBXM (номинал 1600 МГц) превысить штатные 1600 МГц (с таймингами 9-9-9-27-1Т) нам, к сожалению, так и не удалось. В то же время на вышеупомянутой ASUS Rampage Formula IV разгон этого же комплекта ОЗУ составил 2133 МГц с формулой задержек 9-12-9-27-1T.

Разгон ASRock X79 Extreme9


Результаты тестирования

Для сравнения с ASRock X79 Extreme9 (версия прошивки P1.90) в процессе тестирования, мы выбрали высокоуровневую материнскую плату на чипсете Intel X79 Express — MSI X79A-GD65 (8D) (версия прошивки V1.5), которая имеет приблизительно такую же рыночную стоимость ($375). В процессе тестирования платы работали с одинаковыми настройками, а для получения более точных показателей бенчмарки прогонялись по два раза, после чего вычислялось среднее арифметическое двух результатов.


Синтетические тесты

Тестирование ASRock X79 Extreme9

Тестирование ASRock X79 Extreme9

Тестирование ASRock X79 Extreme9

Тестирование ASRock X79 Extreme9

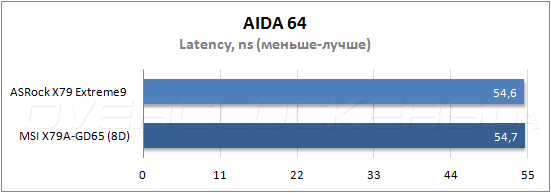

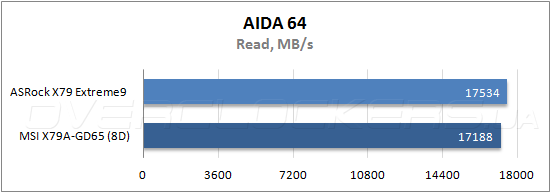

В бенчмарке памяти AIDA 64 протестированные материнские платы в целом показали сравнимые результаты, однако решение от MSI всё же оказалось быстрее во всех тестах за исключением латентности.

Тестирование ASRock X79 Extreme9

Тестирование ASRock X79 Extreme9

Тестирование ASRock X79 Extreme9

Тестирование ASRock X79 Extreme9

Тестирование ASRock X79 Extreme9

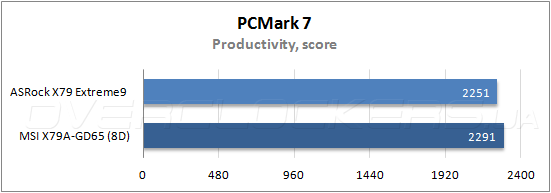

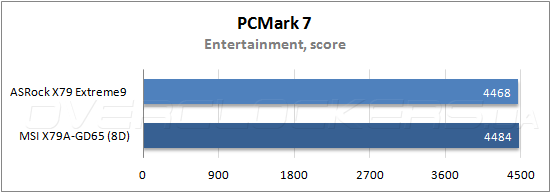

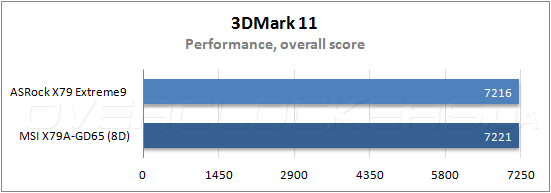

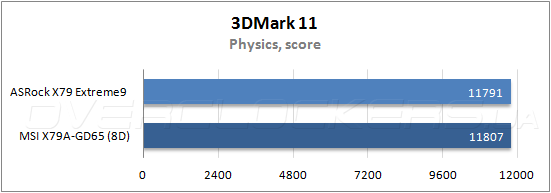

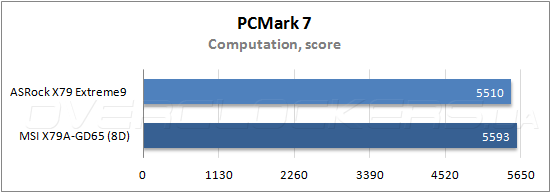

В популярном приложении для оценки общего уровня производительности системы PCMark 7 мы снова наблюдаем практически ту же ситуацию, что в целом не удивительно, учитывая, что современные материнские платы не имеют собственного контролера памяти. Тем не менее, в этот раз отрыв MSI X79A-GD65 (8D) оказался более существенным, а решение от ASRock уступило своему оппоненту во всех пяти тестах.

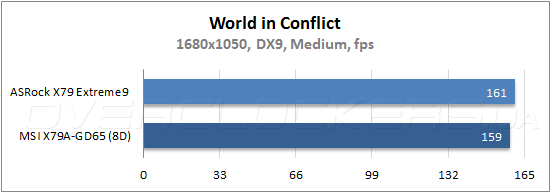

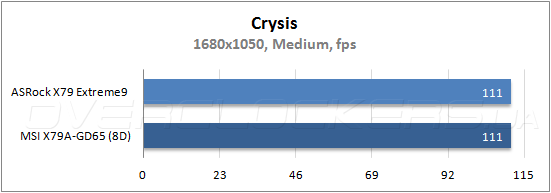

Игровые приложения

Тестирование ASRock X79 Extreme9

Тестирование ASRock X79 Extreme9

Тестирование ASRock X79 Extreme9

Тестирование ASRock X79 Extreme9

Тестирование ASRock X79 Extreme9

Тестирование ASRock X79 Extreme9

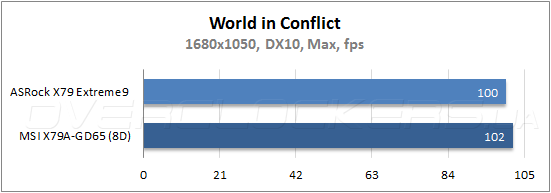

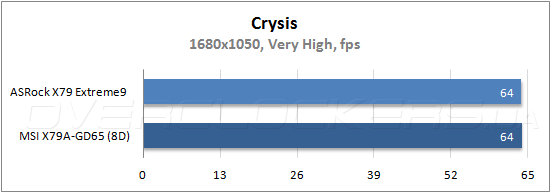

В игровых приложениях и графических бенчмарках разница между решениями традиционно сводится к минимуму. В большинстве тестов соперники демонстрируют идентичные результаты, а в остальных — разница не превышает нескольких процентов. Разумеется, на практике заметить такое преимущество невооруженным взглядом будет практически невозможно в большинстве случаев.


Энергопотребление

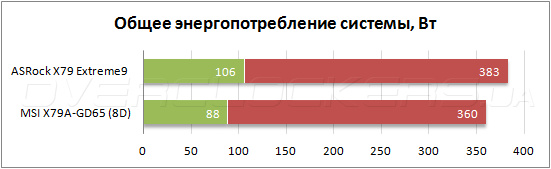

Замеры энергопотребления проводились во время прохода всех тестовых пакетов. Фиксировалось пиковое значение при максимальной нагрузке и среднее во время простоя системы.

Энергопотребление ASRock X79 Extreme9

Как видим, разница между платами составляет около 20 Вт в пользу продукта MSI. Во что это выльется конечному пользователю? Ну, по нашим меркам, скорее всего, не более двух-трех долларов в год. Так что, особо переживать по этому поводу не стоит. А вот при наличии такого парка оборудования, это уже будут серьезные затраты.


Выводы

Материнская плата ASRock X79 Extreme9, основанная на флагманском наборе системной логики Intel X79 Express, по итогам тестирования произвела на нас весьма приятное впечатление. Этот продукт обладает интересным дизайном, широчайшими возможностями расширения (чего только стоят 12 SATA разъёмов и восемь портов USB 3.0) и поддержкой большого количества фирменных технологий ASRock. Также отдельного упоминания, безусловно, заслуживает богатый набор комплектных аксессуаров, включающий модуль ASRock Game Blaster, качественная элементная база, мощная система стабилизации питания CPU и эффективная система охлаждения. Немаловажно, что вентилятор, установленный на радиаторе «южного моста», поддерживает интеллектуальный режим управления (технология XFan), раскручиваясь лишь только в том случае, если температура чипа достигает определённой отметки. В то же время, не самые широкие возможности UEFI и ничем не выдающиеся результаты разгона CPU и памяти, к сожалению, не позволяют порекомендовать ASRock X79 Extreme9 энтузиастам и любителям серьезного разгона, ведь за эту же сумму сегодня можно найти более привлекательное решение. Однако для обеспеченных геймеров и той категории пользователей, которые не планируют существенно разгонять CPU семейства Intel Sandy Bridge-E, флагманская модель системных плат ASRock для платформы Intel LGA2011 может оказаться неплохим выбором при построении современного производительного компьютера.

ASRock X79 Extreme9 Выбор редакции: оригинальный дизайн



Оборудование для тестирования было предоставлено следующими компаниями:

  • Intel — процессор Intel Core i7-3930K;
  • MSI — материнская плата MSI X79A-GD65 (8D) и видеокарта MSI N580GTX Lightning;
  • MTI — материнская плата ASRock X79 Extreme9;
  • Noctua — система охлаждения Noctua NH-D14 и термопаста NT-H1;
  • SerOl — комплекты памяти G.Skill F3-12800CL8D-4GBXM;
  • Syntex — блок питания Seasonic SS-600HM.
