Характеристики платы
| Модель | ASRock X79 Extreme4-M |
| Чипсет | Intel X79 Express |
| Процессорный разъем | Socket LGA2011 |
| Процессоры | Core i7 (Sandy Bridge-E) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*(O.C.), максимум 32 ГБ Поддержка серверной памяти ECC при установке процессоров Intel Xeon серий E5 16xx/26xx/46xx в исполнении LGA2011 |
| Слоты PCI-E | 2 PCI Express 3.0 x16 1 PCI Express 3.0 x16@x8 |
| Слоты PCI | 1 |
| Количество подключаемых вентиляторов | 6 (2 x 4pin и 4 x 3pin) |
| Порты PS/2 | 2 |
| Порты USB | 4 x 3.0 (2 разъема на задней панели) 10 x 2.0 (6 разъемов на задней панели) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel X79 Express) 4 канала SATA 3 Гбит/с (Intel X79 Express) 1 канал SATA 6 Гбит/с (ASMedia 1061) |
| eSATA | 1 канала eSATA 6 Гбит/с (ASMedia 1061) |
| RAID | 0, 1, 5, 10 (Intel X79 Express) |
| Встроенный звук | Realtek ALC898 (7.1, HDA) |
| S/PDIF | Оптический и коаксиальный |
| Встроенная сеть | Broadcom BCM57781 (Gigabit Ethernet) |
| FireWire | 2 VIA 6315N (1 разъем на задней панели) |
| COM | 1(на плате) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | Micto-ATX |
| Размеры, мм | 244 x 244 |
| Дополнительные возможности | Кнопки Power, Reset, Clear CMOS (на задней панели), POST-индикатор |
Функциональность платы нельзя назвать выдающейся, однако, принимая во внимание габариты и стоимость рассматриваемого продукта, предъявить к ней какие-либо претензии в данном случае действительно довольно сложно. Отдельно отметим 6+2-фазную подсистему питания, поддержку, как современных (USB 3.0, SATA 6 Гбит/с, PCI Express 3.0), так и теряющих актуальность портов расширения (COM, FireWire), а также присутствие специальных кнопок, существенно облегчающих эксперименты с оверклокингом. Немаловажно, что ASRock X79 Extreme4-M является одной из наиболее доступных материнских плат на базе чипсета Intel X79 Express, представленных на украинском рынке.
Комплект поставки

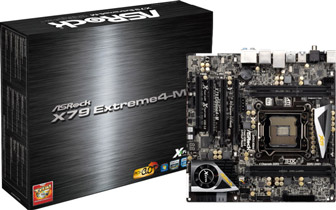

Картонная коробка, в которой поставляется ASRock X79 Extreme4-M, имеет средние размеры и выполнена в тёмных тонах, гармонируя с дизайном самой платы. Оформление под «анодированный металл», знакомое по другим продуктам тайваньского вендора, выглядит довольно приятно.
Обратная сторона упаковки, традиционно, весьма информативная. Здесь пользователь может ознакомиться с основными характеристиками ASRock X79 Extreme4-M, а также почитать об особенностях поддерживаемых ею технологий и стандартов.

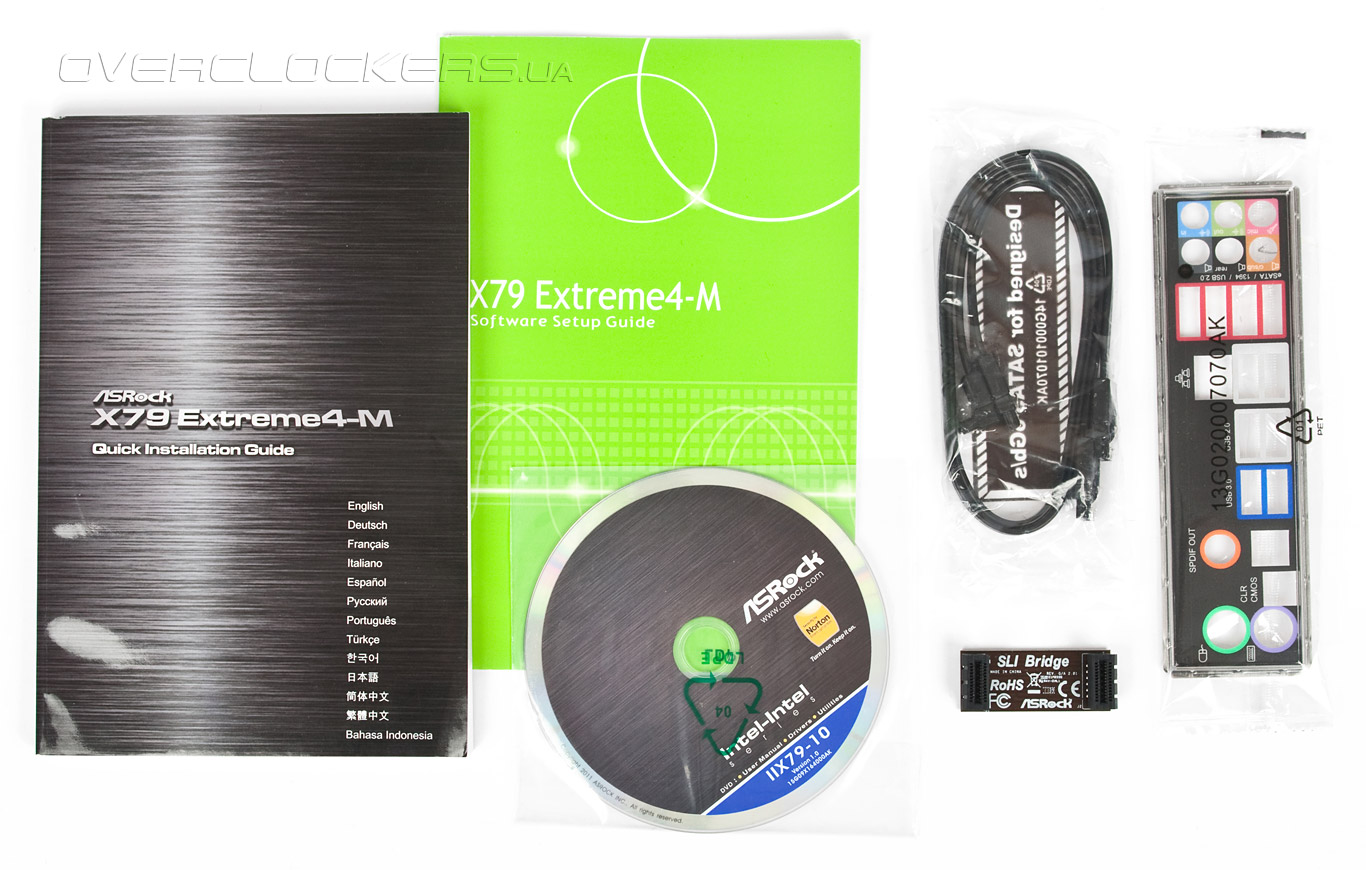

Комплект поставки небогат, что выглядит вполне закономерным, ведь добавление большого количества штатных аксессуаров вынудило бы производителя установить более высокую цену на рассматриваемый продукт. Тем не менее, даже такого набора аксессуаров большинству пользователей будет вполне достаточно для комфортной сборки системы. Помимо самой платы, в коробке мы обнаружили:
- руководство пользователя;
- инструкции по настройке UEFI, Lucid Virtu и XFast USB;
- диск с драйверами и утилитами;
- заглушку на заднюю стенку корпуса;
- два шлейфа SATA 6Gb/s;
- мостик NVIDIA SLI.

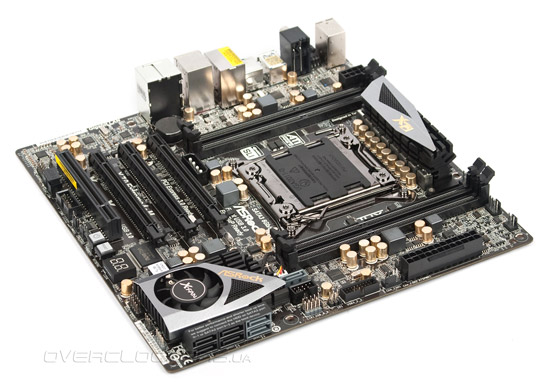

Внешний вид и функциональность

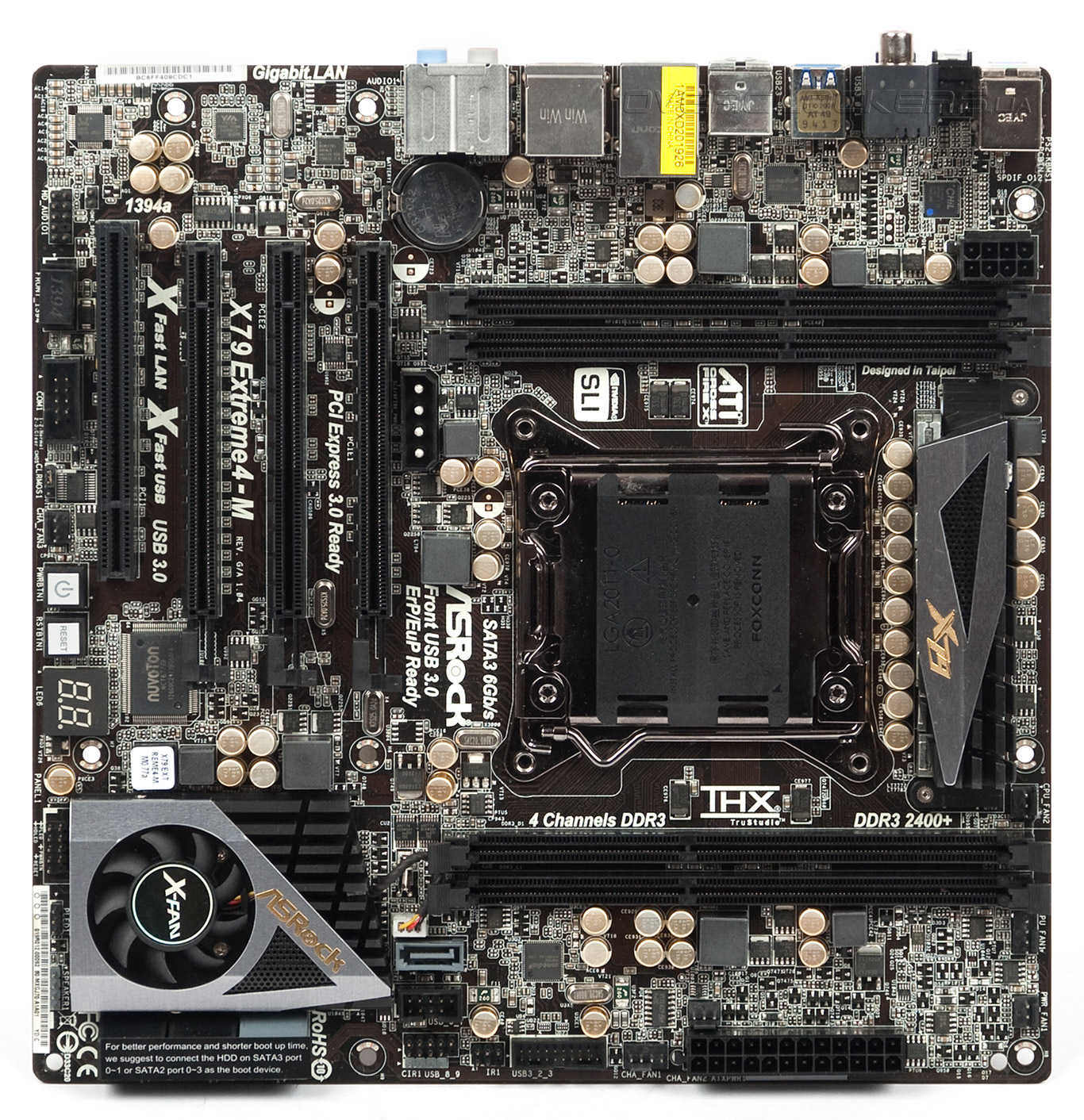

Общие черты внешнего вида ASRock X79 Extreme4-M в целом повторяют таковые для недавно рассмотренной флагманской модели. Здесь мы видим то же сочетание тёмно-коричневого текстолита, золотистых конденсаторов и черных слотов расширения, которое, как мы уже отмечали, выглядит весьма удачно.
Принимая во внимание, что даже на полноформатных (ATX) системных платах на основе набора системной логики Intel X79 Express компоновка выполнена очень плотно, неудивительно, что на текстолите ASRock X79 Extreme4-M с габаритами 244 х 244 мм свободной места практически не осталось. Тем не менее, большая часть разъёмов и слотов находится в наиболее подходящих для них местах и на оптимальном удалении друг от друга, не мешая аккуратной укладке проводов внутри системного блока. Исключением может стать разве что третий интерфейс SATA 6 Гбит/с, расположенный между внутренним USB-портом, DIMM-слотами и радиатором чипсета.

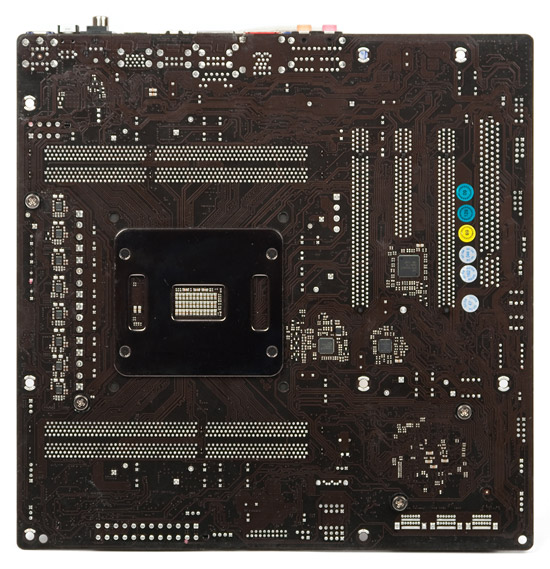

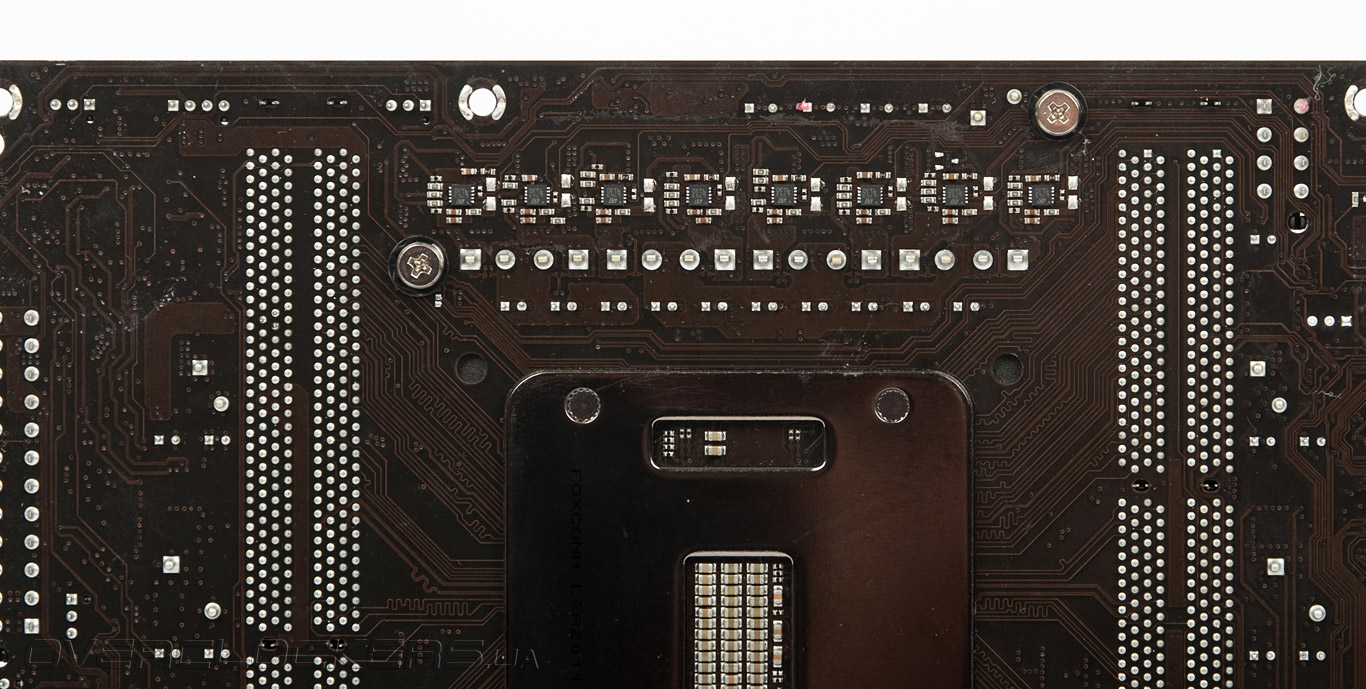

Сложность разводки также обращает на себя внимание при взгляде и на обратную сторону платы. Сюда производитель также вынес несколько дополнительных контроллеров и некоторые элементы модуля VRM, которые не имеют никакого охлаждения.

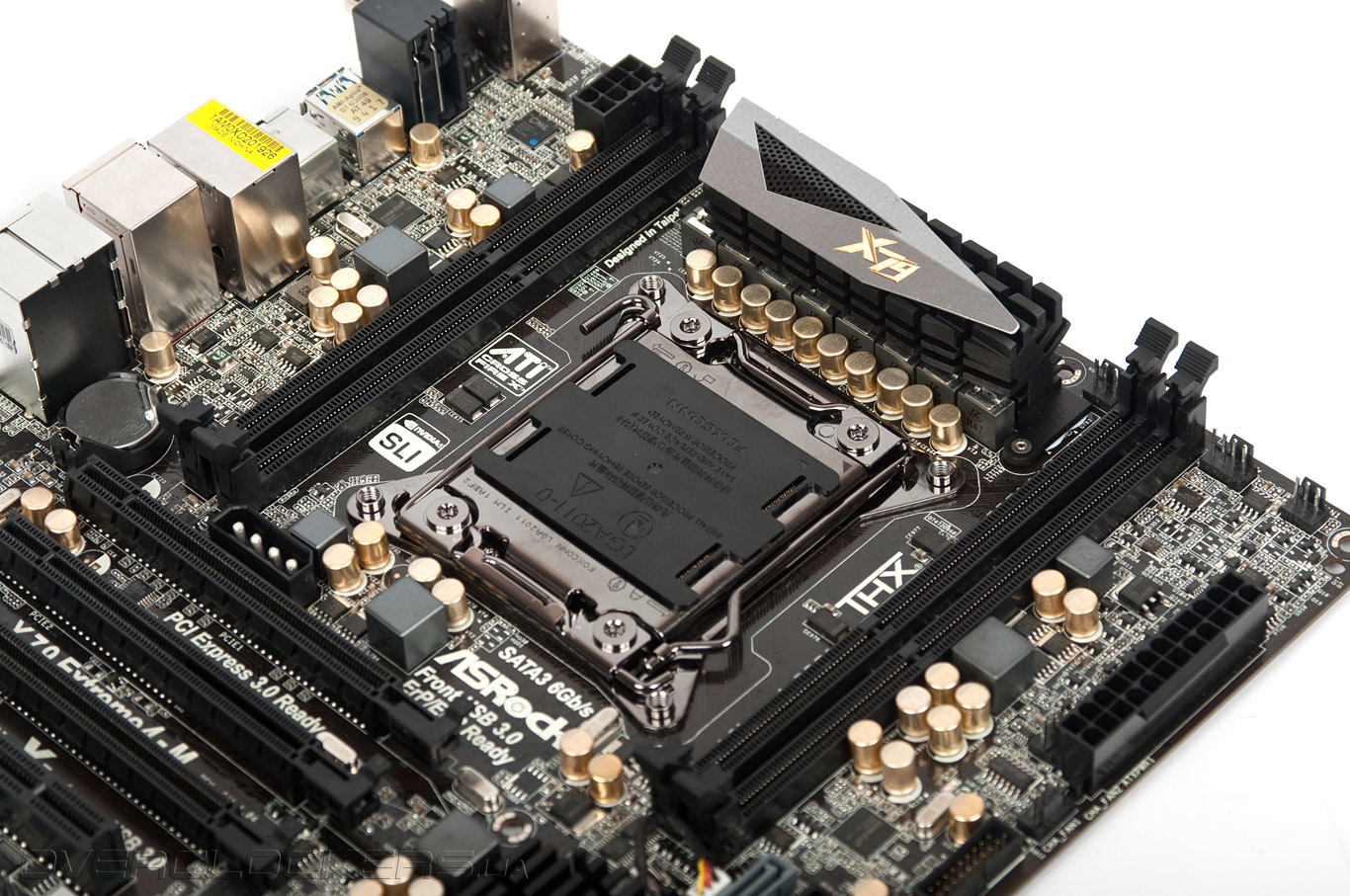

ASRock X79 Extreme4-M поддерживает установку процессоров Intel Core i7 второго поколения (Sandy Bridge-E) с разъемом LGA2011, а максимальный объем оперативной памяти стандарта DDR3, который можно установить, составляет 32 ГБ. Отметим, что в отличие от решений классом выше, тестируемая плата предлагает пользователям только четыре DIMM слота, которые разделены пополам процессорным сокетом. Также как и другие платы на основе Intel X79 Express, ASRock X79 Extreme4-M поддерживает четырёхканальный режим работы оперативной памяти, однако как мы уже выяснили, пользу от этого можно получить только в узкоспециализированных приложениях и бенчмарках.

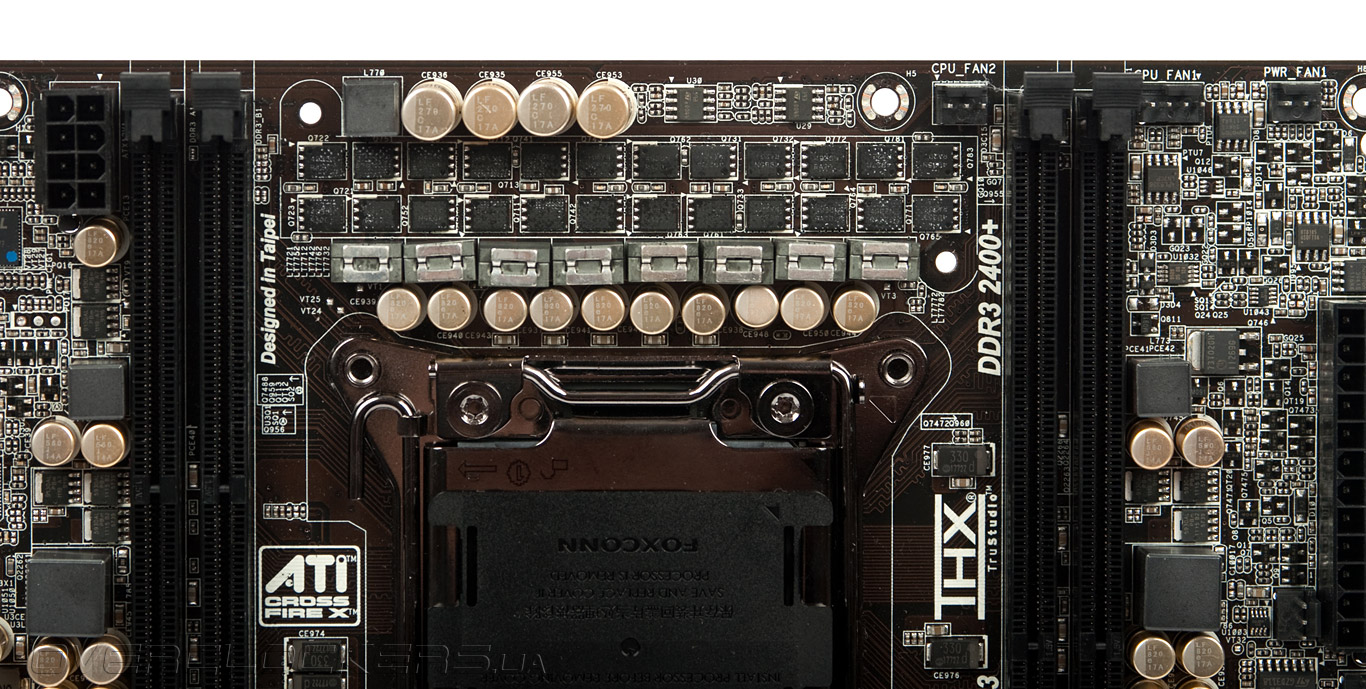

Подсистема питания процессора с применением ШИМ-контроллера CHL8328 производства компании CHiL Semiconductor выполнена по схеме «6+2 фазы». При этом шесть фаз задействовано непосредственно для питания самих вычислительных ядер, а еще две — для «системного агента». Отметим, что при производстве ASRock X79 Extreme4-M применяются только японские твердотельные конденсаторы на основе кондуктивного полимера (окрашенные в золотистый цвет) и другие высококачественные компоненты.
Несколько компонентов модуля VRM инженеры ASRock были вынуждены вынести на обратную сторону платы, лишив их всякого охлаждения. Несомненно, такое решение может не самым лучшим образом сказаться на разгонном потенциале платы, ведь нагрузка на узел питания в случае даже умеренного разгона процессоров семейства Intel Sandy Bridge-E оказывается действительно немалая.

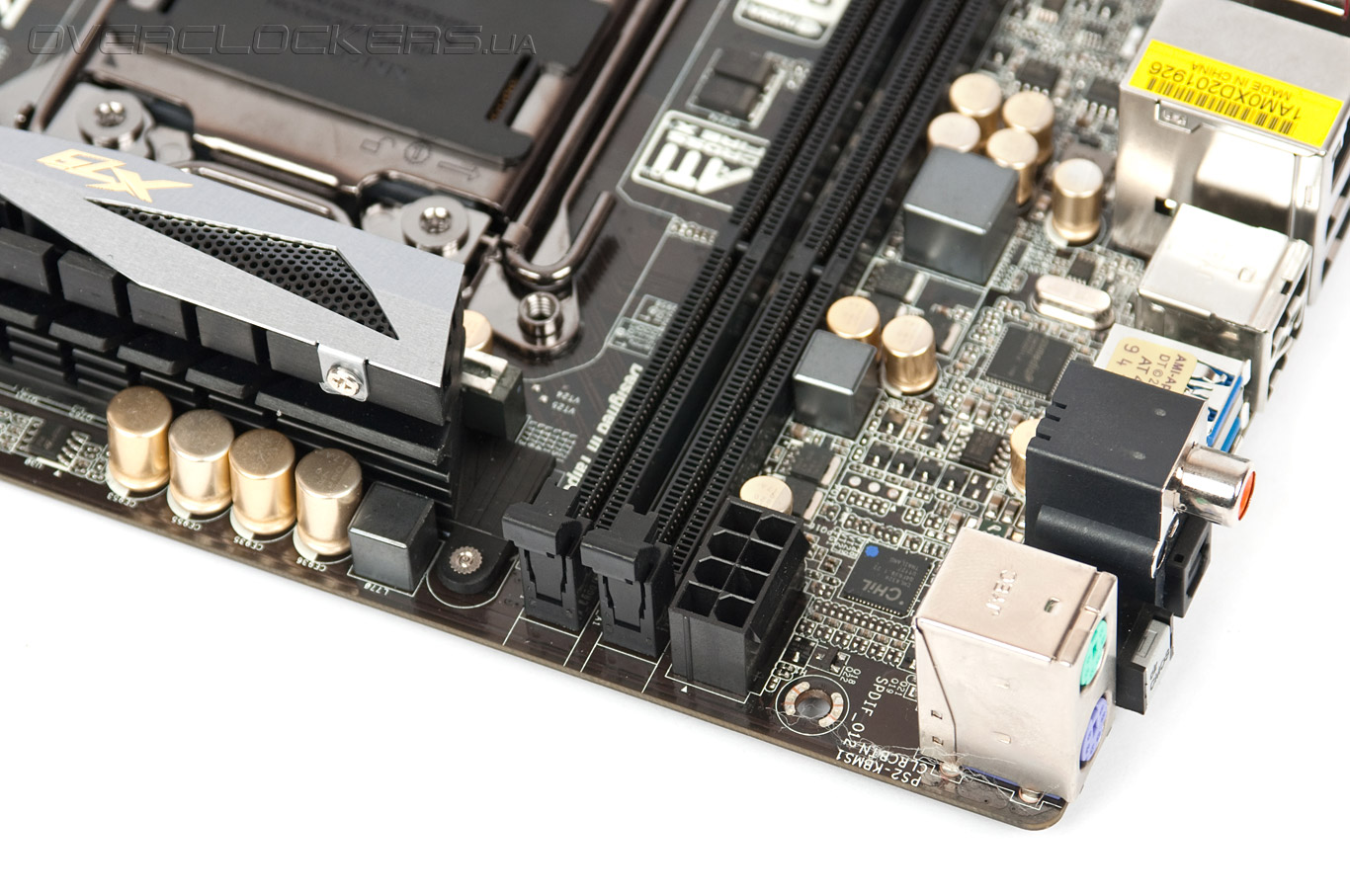

Для обеспечения питания элементов материнской платы предусмотрены силовой разъем EPS12V и 24-контактный ATX, которые удачно расположены — аккуратная прокладка кабелей питания к ним не вызовет сложностей в подавляющем большинстве корпусов.

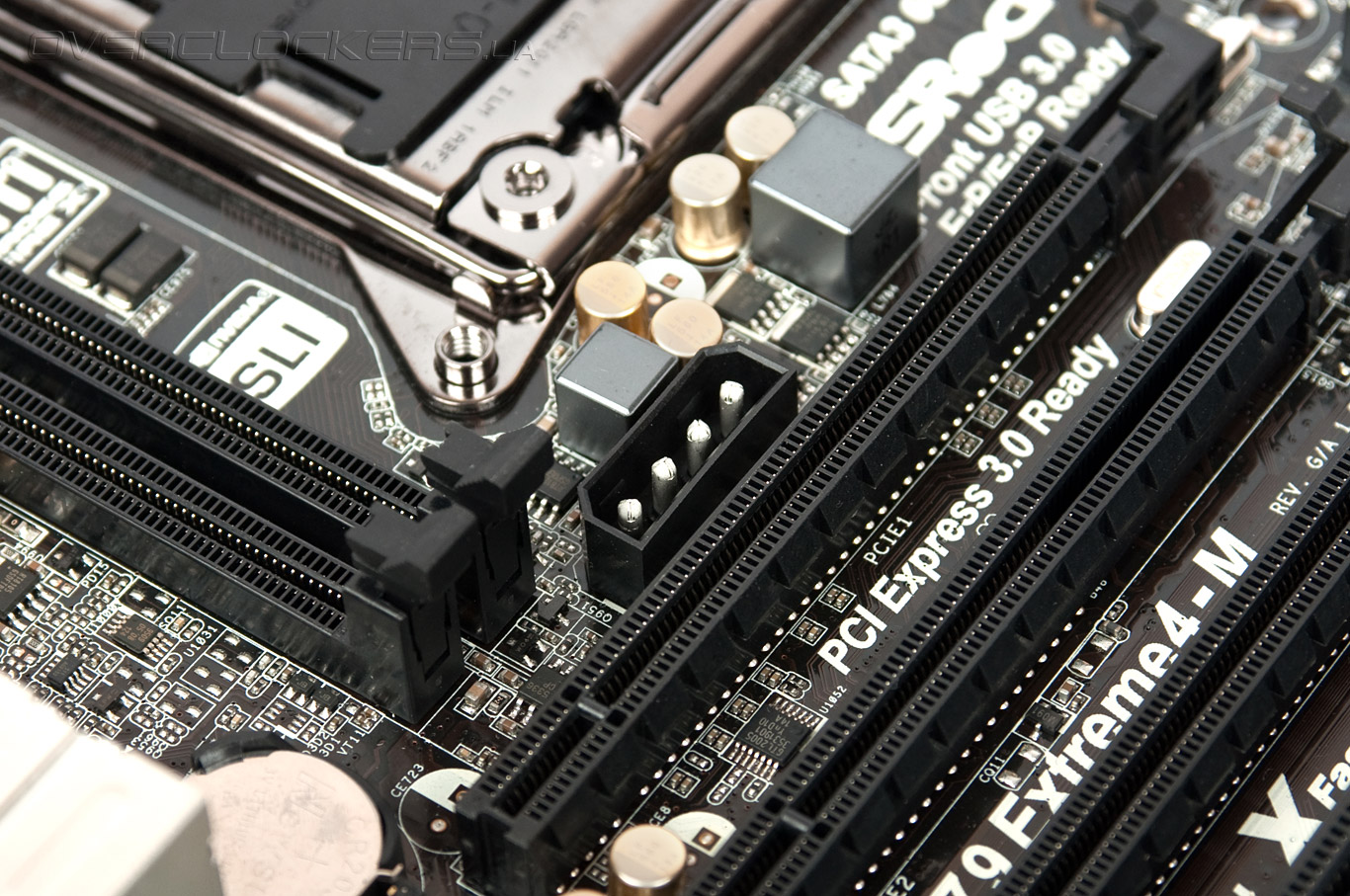

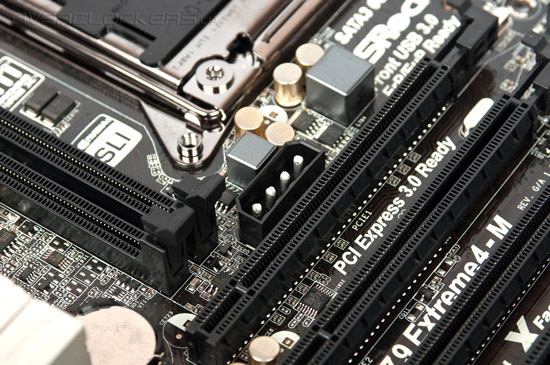

При установке двух видеокарт рекомендуется также задействовать 4-контакный разъём питания, установленный возле верхнего слота расширения.

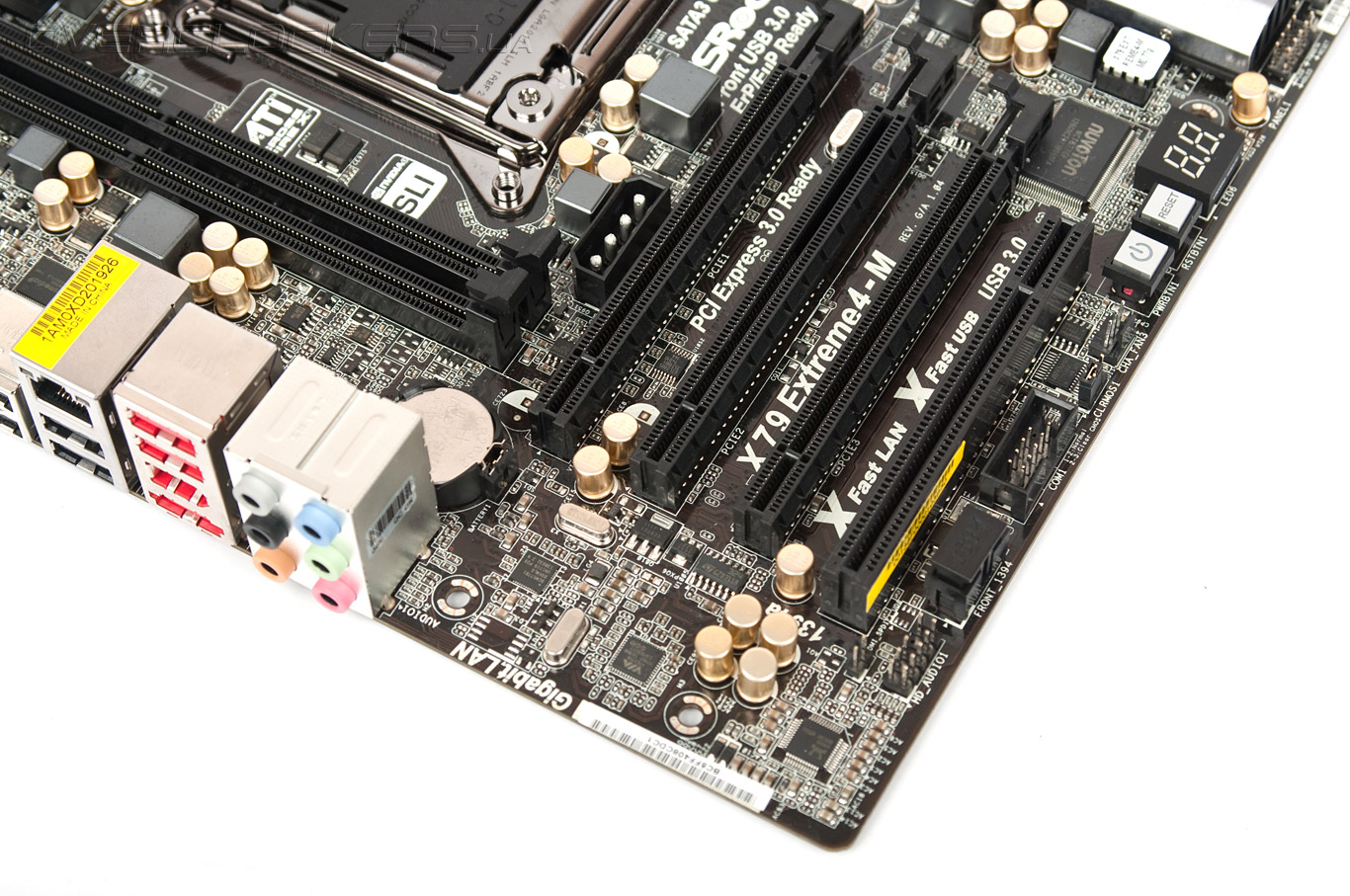

Набор слотов расширения представлен двумя полноскоростными (х16) разъёмами PCI Express третьей ревизии, одним PCI и PCI-E 3.0 х16, пропускная способность которого физически ограниченна до 8-ми линий скоростного интерфейса (второй слот при отсчете от сокета). ASRock X79 Extreme4-M поддерживает установку двух видеоускорителей в режимах NVIDIA SLI и AMD CrossFireX, а при установке тандема двухчиповых адаптеров доступными также будут Quad- CrossFireX и SLI. Компоновка скоростных интерфейсов выполнена разумно, учитывая, что все современные видеокарты оснащены как минимум двухслотовой системой охлаждения, а наличие теряющего актуальность PCI-разъёма может стать весомым достоинством рассматриваемого продукта для многих обладателей звуковых карт и другой периферии, подключаемой к старой шине.

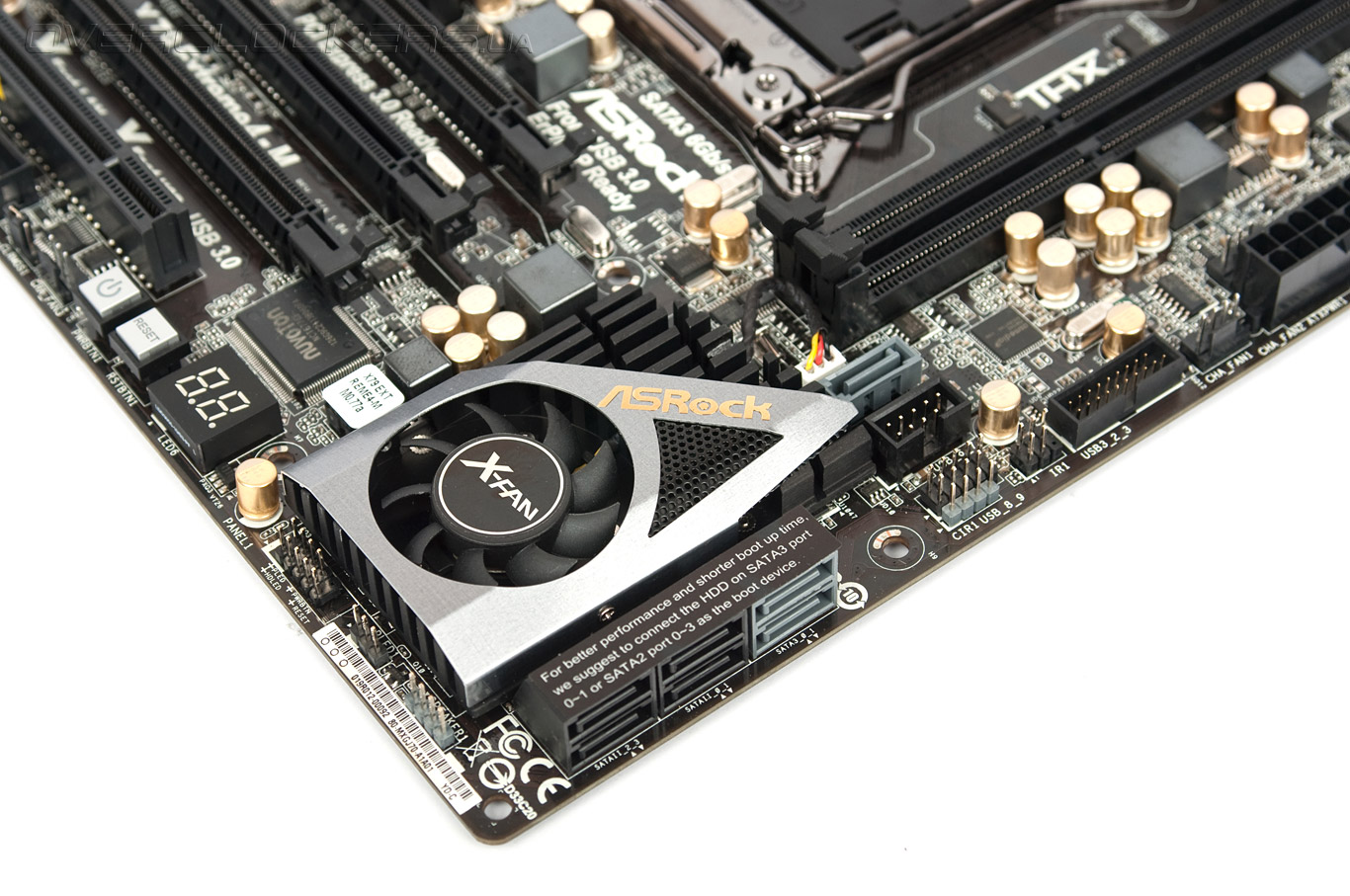

Радиатор «южного моста» Intel X79 Express занимает немалую часть правого нижнего угла платы. Из семи интерфейсов SATA, расположенных рядом с ним, половина соответствует передовому стандарту SATA 6 Гбит/с (порты окрашены в серый цвет). Остальные разъёмы окрашены в черный цвет и соответственно поддерживают скорость передачи данных до 3 Гбит/с (SATA II). Ближе к DIMM-слотам распаян 19-контактный внутренний USB 3.0 разъём, для подключения выходов на передней панели корпуса, а также колодка USB 2.0 и интерфейс для подсоединения инфракрасного приёмника пульта ДУ.

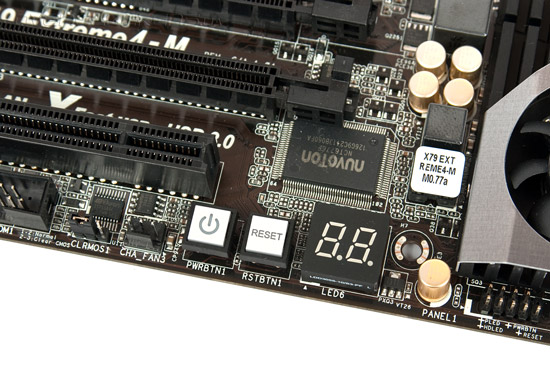

Слева от чипсетного охладителя находятся кнопки запуска и перезагрузки системы, которые могут пригодиться не только в процессе экспериментов на открытом стенде, индикатор POST-кодов и микросхема с прошивкой UEFI.
Ещё немного левее у нижнего края платы — разъем для вывода на лицевую или заднюю панель корпуса двух интерфейсов USB 2.0, а также внутренние порты FireWire и COM.

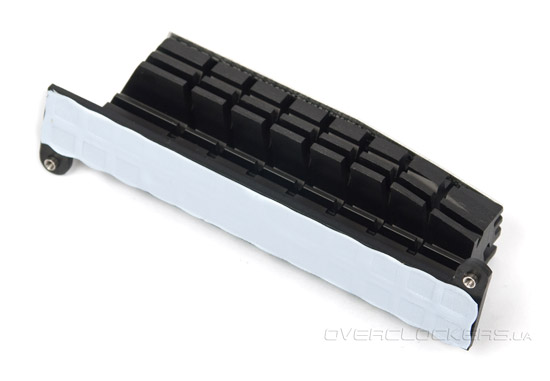

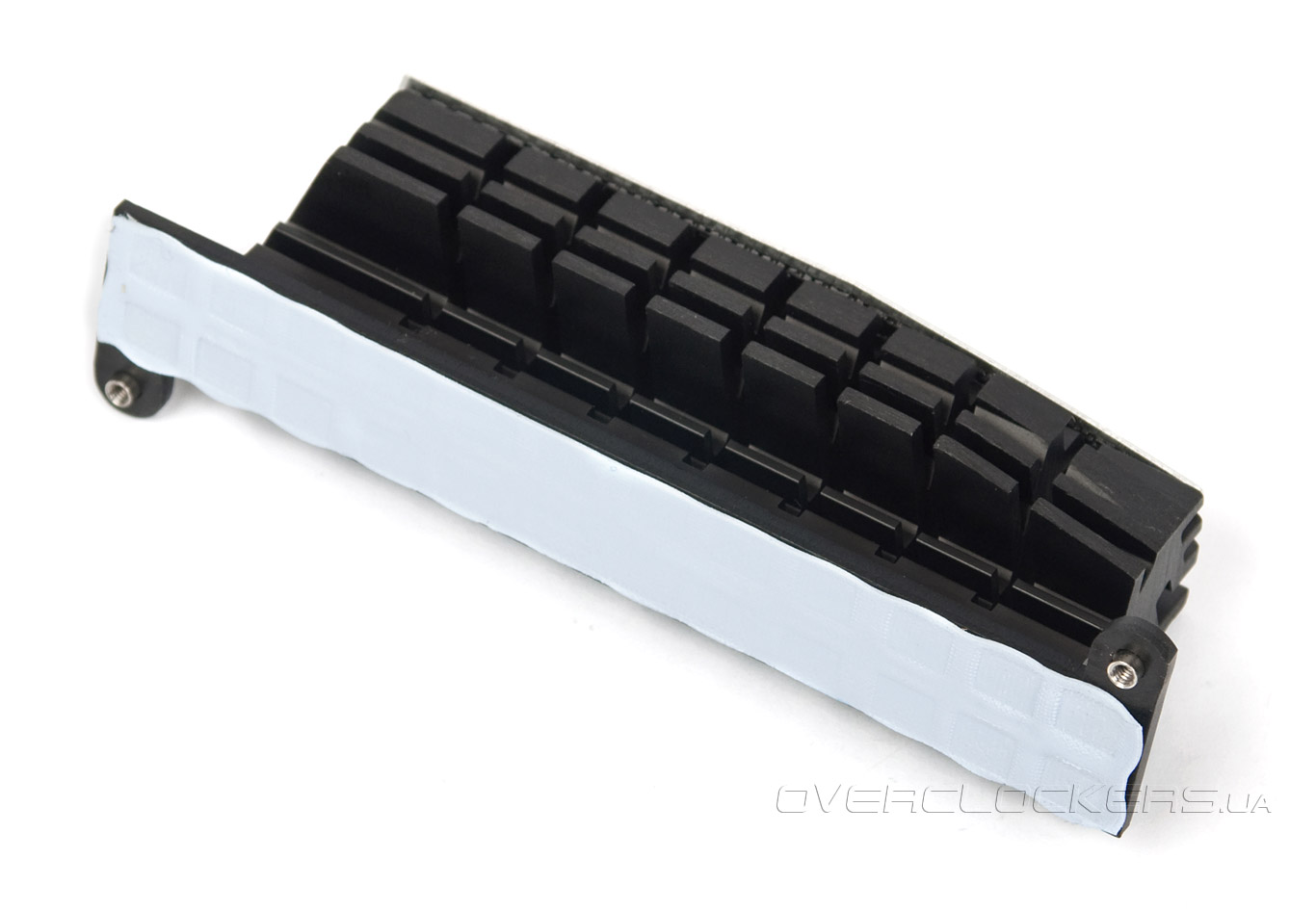

Система охлаждения ASRock X79 Extreme4-M включает два алюминиевых радиаторов средних размеров: один из них предназначены для охлаждения силовых элементов цепи питания центрального процессора, а второй — для микросхемы X79. Особенностью штатной системы охлаждения, помимо приятного внешнего вида, является технология X-FAN. Её суть состоит в том, что вентилятор, предназначенный для обдува чипсетного радиатора будет раскручиваться только в том случае, если микросхеме будет требоваться более интенсивное охлаждение. В противном случае СО будет функционировать в пассивном режиме. С одной стороны это позволяет снизить уровень шума систем при умеренной нагрузке, а с другой — продлить срок жизни миниатюрного вентилятора и улучшить «оверклокерский» потенциал.
Контакт радиаторов с силовыми элементами системы питания улучшен с помощью термопрокладок.

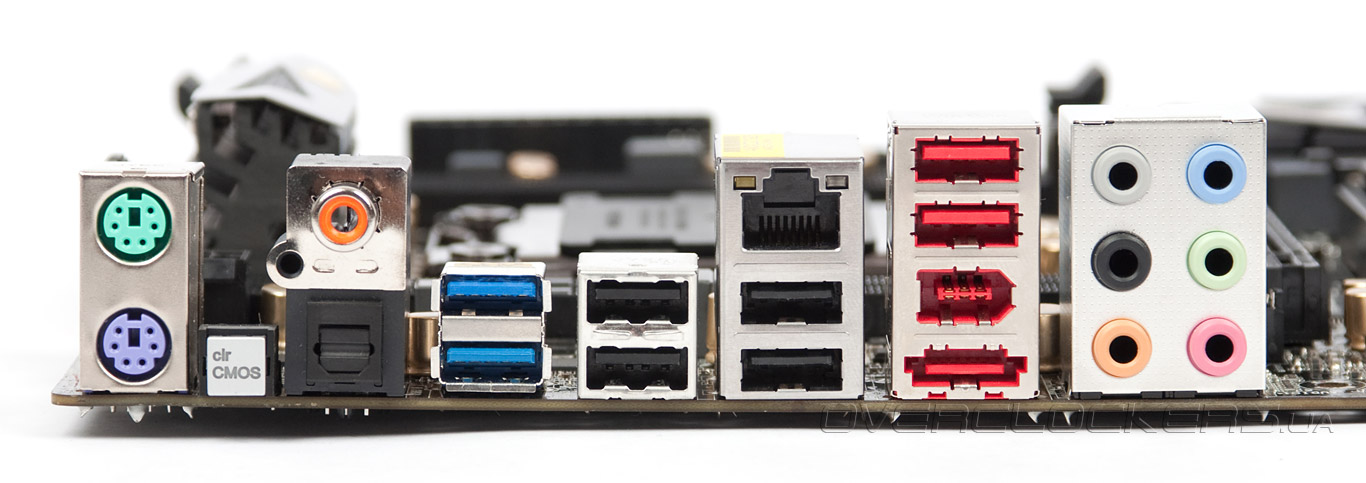

Внешний осмотр платы мы традиционно закончим изучением задней панели ввода вывода, которая включает:
- два порта PS/2 (для подключения мыши и клавиатуры);
- кнопку сброса настроек CMOS;
- шесть разъемов USB 2.0 и два USB 3.0 (ASMedia ASM 1042);
- интерфейс Gigabit Ethernet (Broadcom BCM57781);
- порт eSATA 6 Гбит/с (ASMedia ASM 1061);
- один разъём FireWire (VIA 6315N);
- оптический (S/PDIF) и коаксиальный аудиовыходы;
- шесть гнезд Mini-Jack с поддержкой 7.1-канального звука (Realtek ALC898).

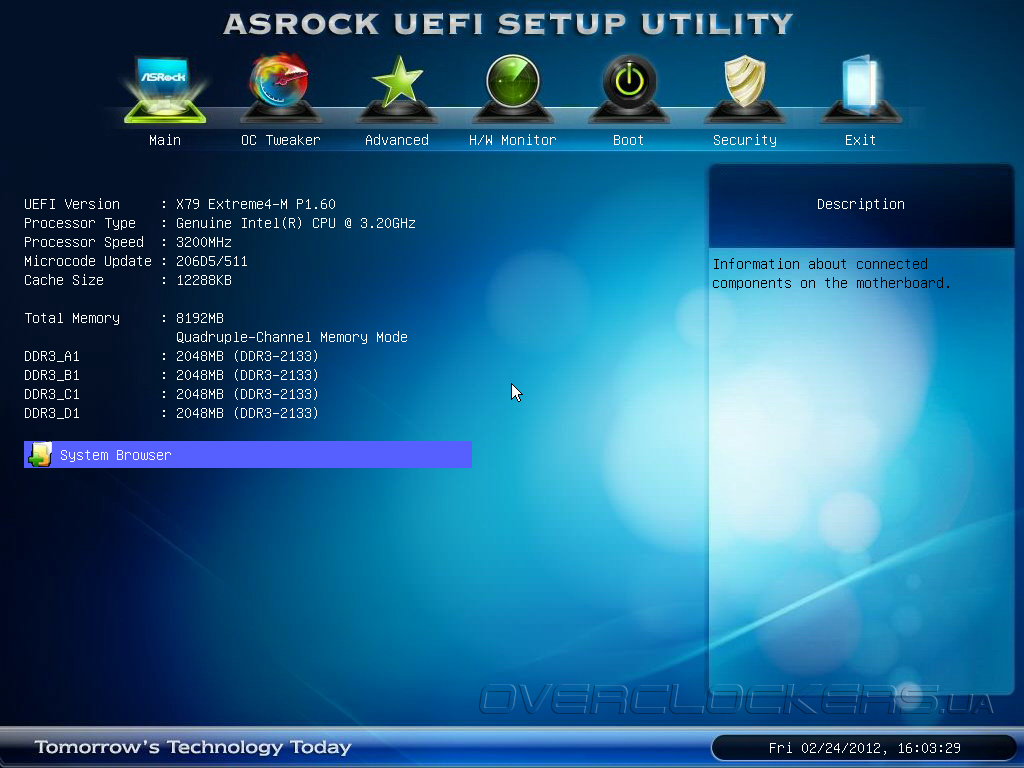

После нажатия кнопки Del во время загрузки системы пользователь попадает в главное меню UEFI материнской платы ASRock X79 Extreme4-M. Отметим, что такой же графический интерфейс мы уже встречали в процессе недавнего знакомства с ASRock X79 Extreme9. Во вкладке Main отображается версия прошивки UEFI, а также информация об установленном процессоре и модулях ОЗУ.

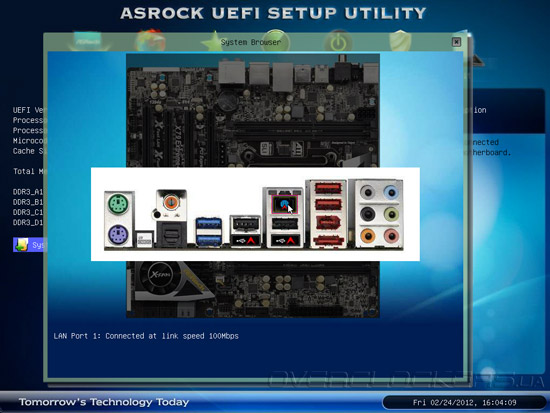

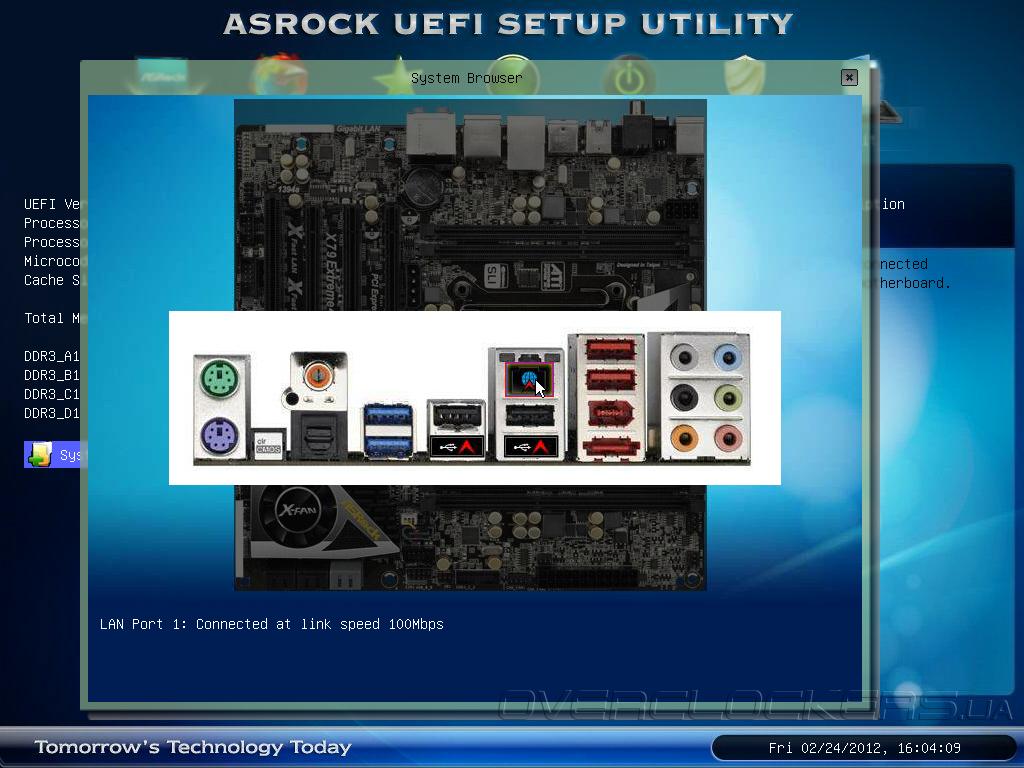

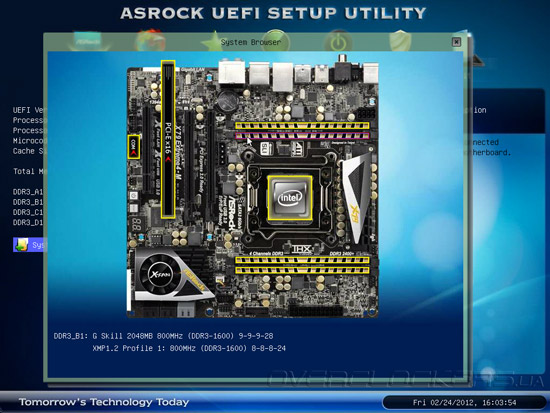

Здесь же находится новая фирменная опция под названием System Browser. С её помощью пользователь лишь наведя курсор мыши на тот или иной элемент на изображении ASRock X79 Extreme4-M (CPU, RAM, установленные платы расширения, внутренние и внешние разъёмы), может узнать о его спецификациях и режиме работы. Довольно красивая и полезная для начинающих пользователей функция, основным преимуществом которой, безусловно, является её наглядность.

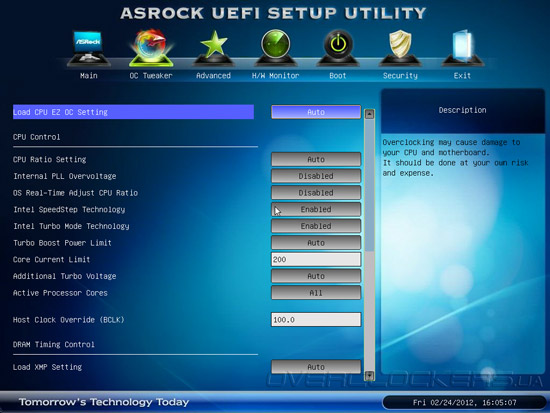

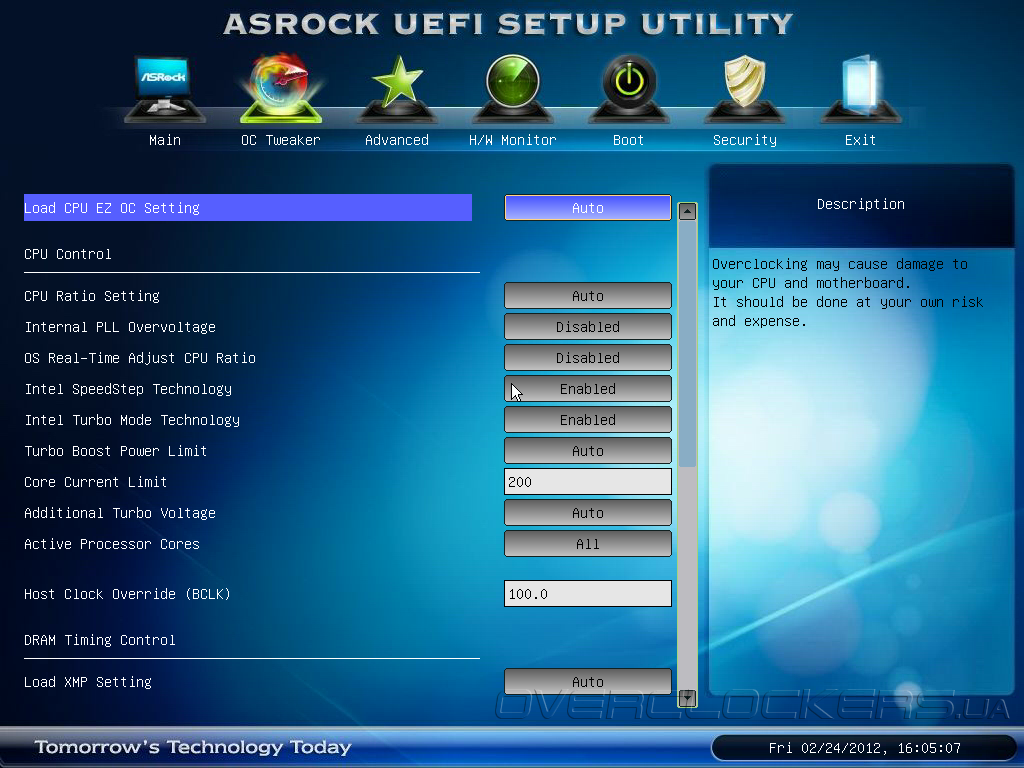

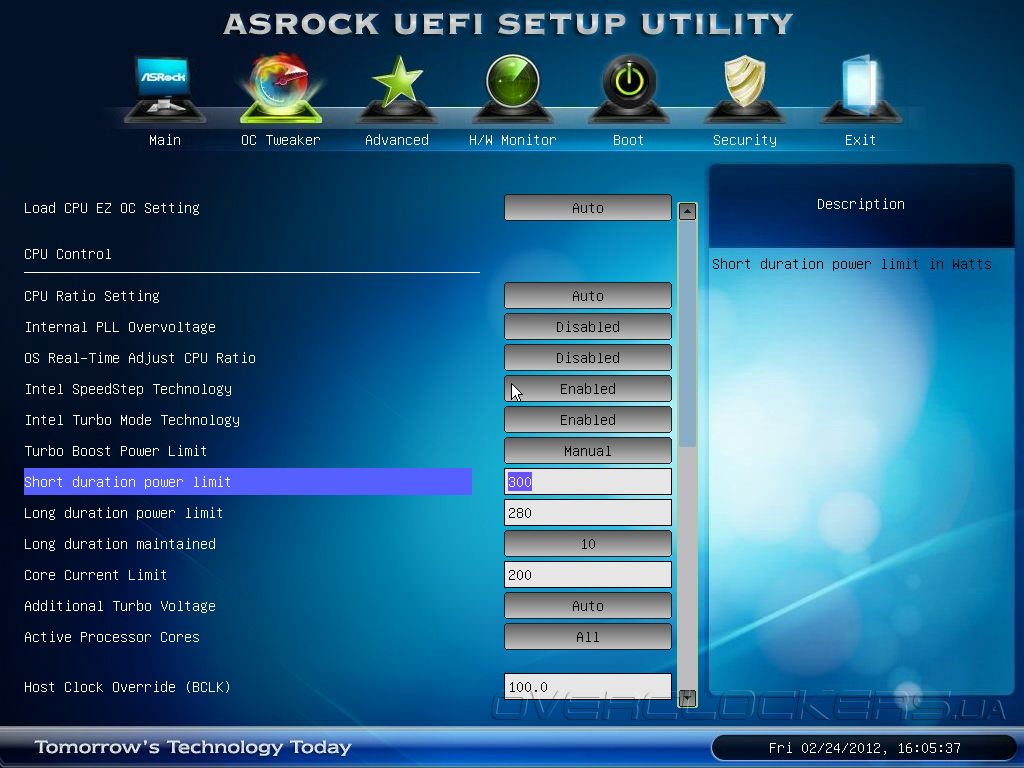

Нас же больше всего интересует вкладка OC Tweaker, в которой представлены практически все настройки, касающиеся ручного и автоматического разгона системы.

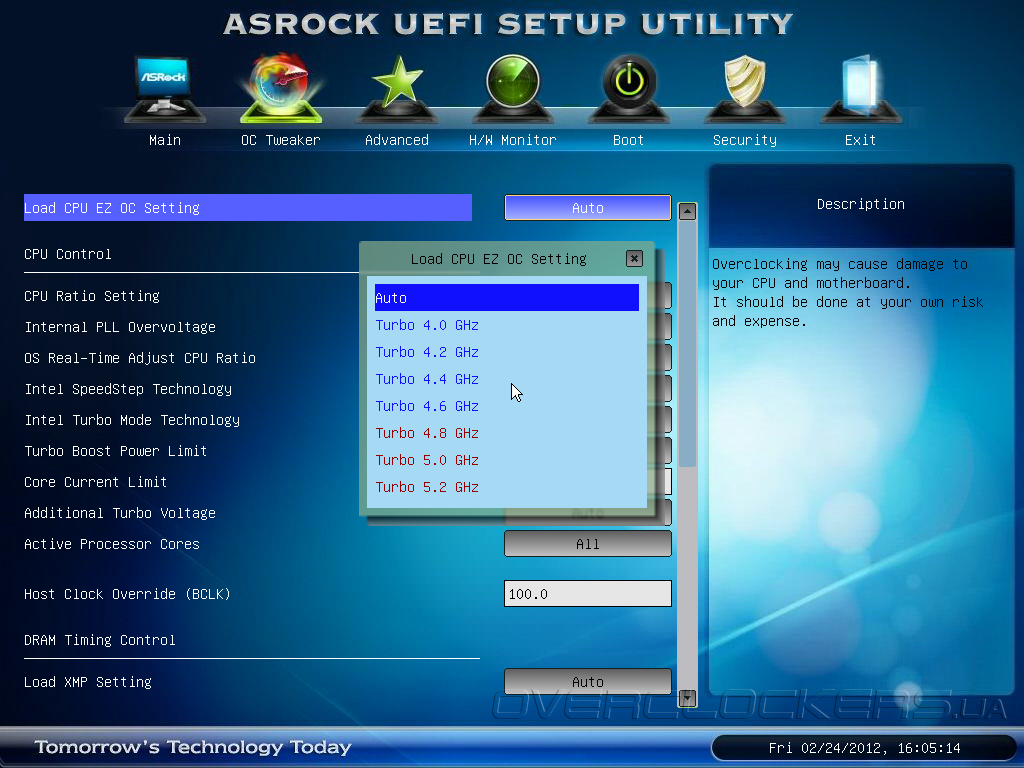

С помощью функции Load CPU EZ OC Setting пользователь имеет возможность осуществлять разгон в полуавтоматическом режиме — нужно лишь выбрать итоговую частоту работы процессора, а все остальные настройки плата подберет сама. Разумеется, такие манипуляции любители «бесплатной» производительности осуществляют только на свой страх и риск.

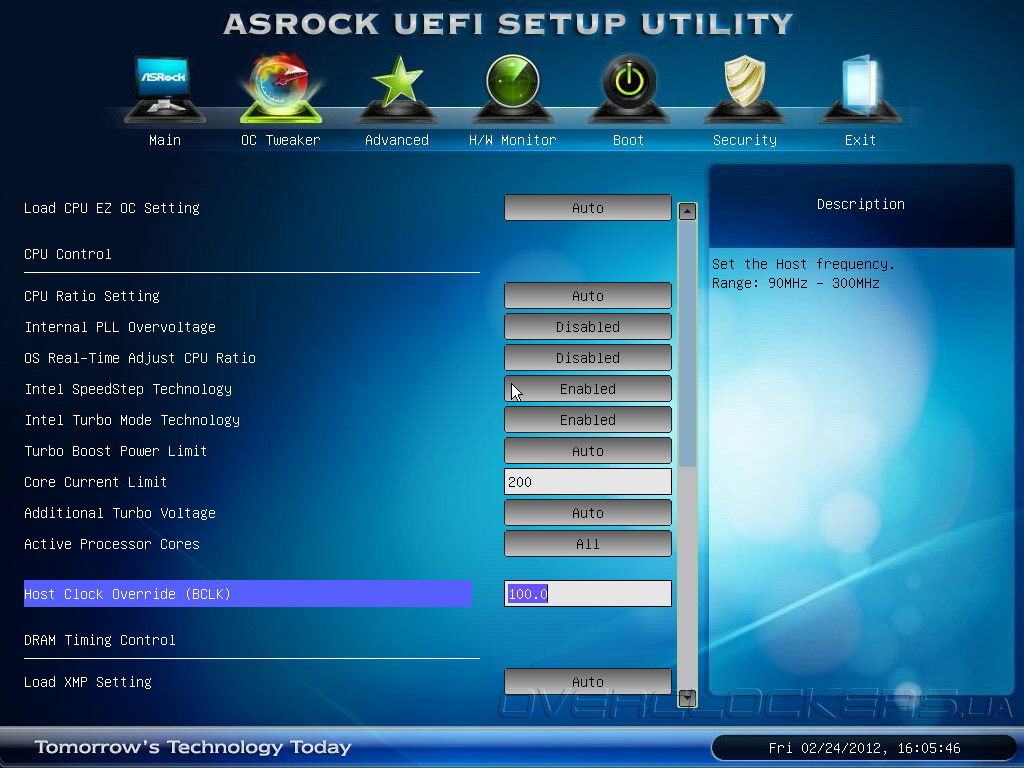

Ручной разгон можно осуществлять, изменяя в соответствующих вкладках частоту тактового генератора, задавая процессорный и системный множители, напряжение питания основных компонентов системы, а также другие параметры.

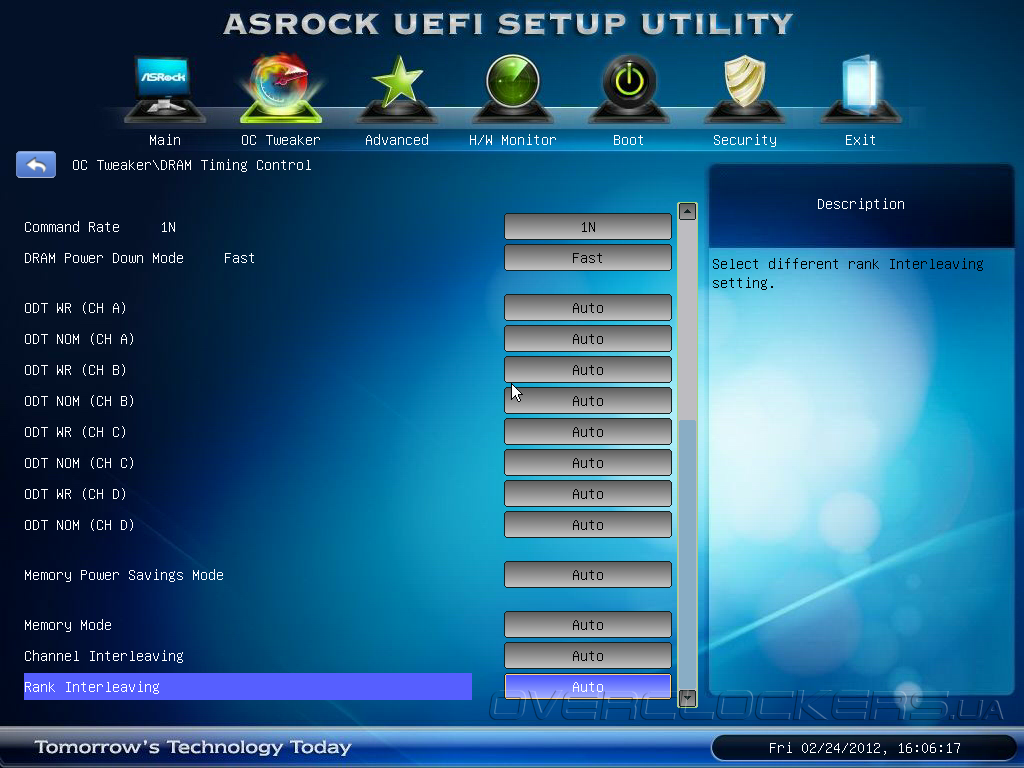

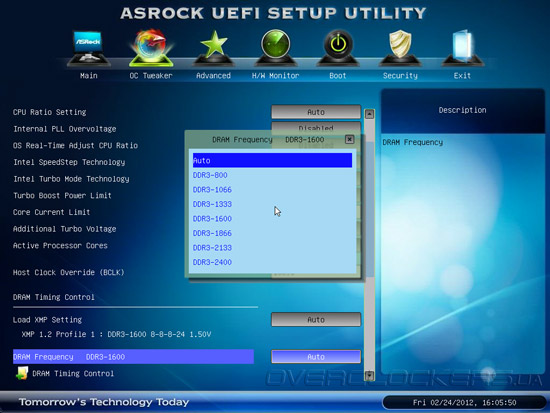

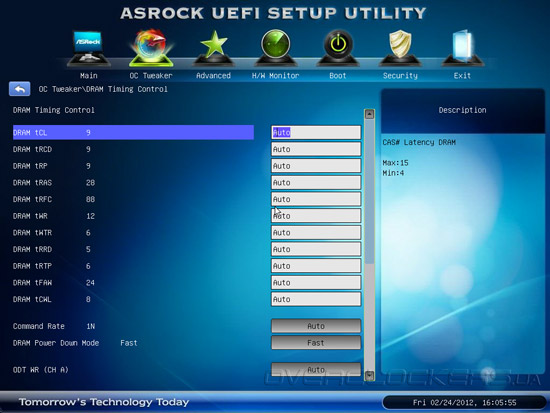

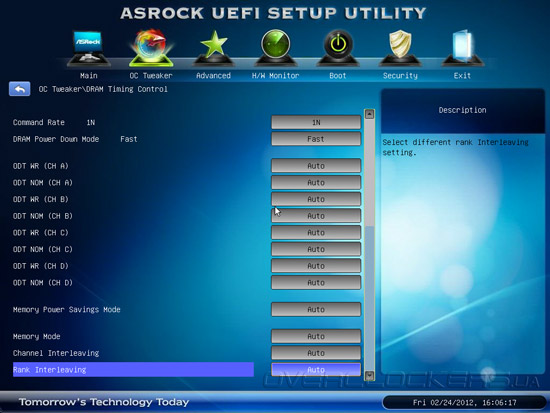

В соответствующем подменю также можно вручную задать частоту функционирования оперативной памяти, а для любителей тонкого тюнинга системы присутствует раздел Dram Timing Control, в котором можно выставить все основные и второстепенные тайминги. Причем переводить каждое значение в режим Manual теперь не требуется, что повышает удобство настройки.
Стоит также отметить широкие энергосберегающие возможности платы. Опытный пользователь, стремящийся получить не только производительную, но и энергоэффективную систему, может вручную ограничить максимальное повышение напряжения подаваемого на CPU, а также его частоту в процессе работы технологии Intel Turbo Boost, установить лимит на потребляемую процессором мощность в различных режимах работы.

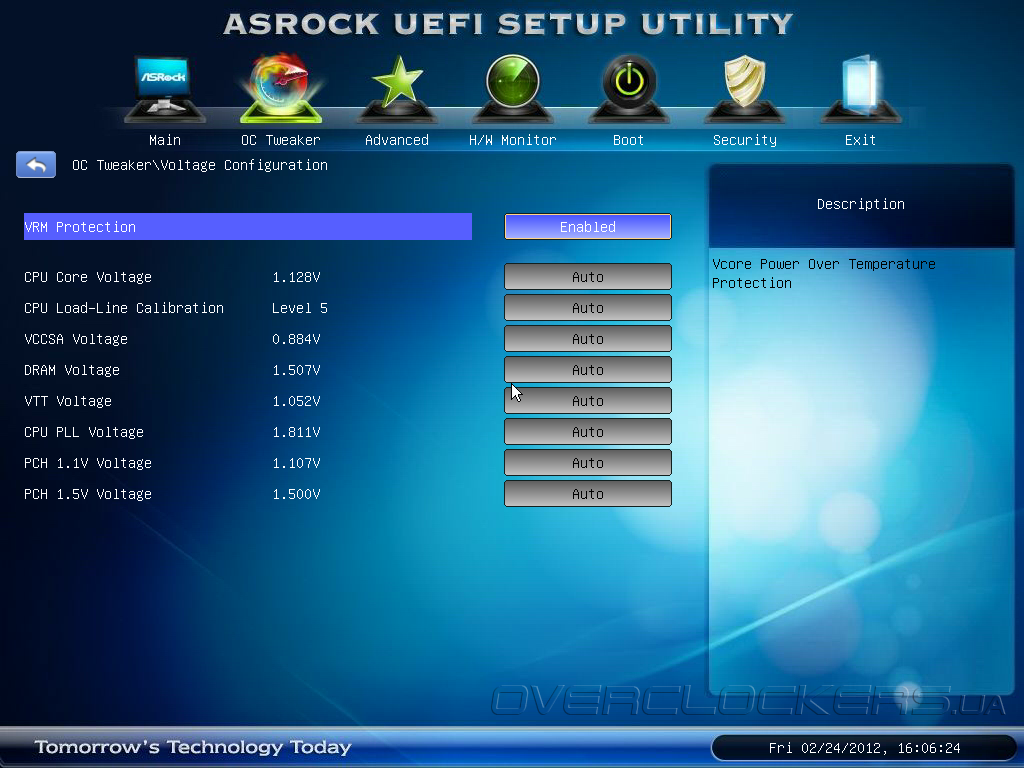

Во вкладке Voltage Configuration мы обнаружили все настройки, которые касаются изменения напряжения питания процессора и основных узлов материнской платы. Отметим, что разработчики предлагают два возможных варианта задания значений напряжения: Offset и Manual.
Для удобства читателей, мы составили сводную таблицу с указанием диапазонов изменения всех возможных напряжений на ASRock X79 Extreme4-M:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Core Voltage | 0,6—1,7 | 0,005 |
| VCCSA Voltage | 0,6—1,7 | 0,005 |
| DRAM Voltage | 1,207—1,806 | 0,013 |
| VTT Voltage | 0,95—1,492 | 0,011—0,58 |
| CPU PLL Voltage | 1,466—2,535 | 0,011 |
| PCH Voltage 1.1V Voltage | 0,726—1,907 | 0,013—0,064 |
| PCH Voltage 1.5V Voltage | 1,5—1,85 | 0,05 |
Возможности по регулирования напряжения у рассматриваемой платы не уступают даже высококлассному решению линейки материнских плат ASRock на чипсете Intel X79, а значит для геймера или рядового пользователя, не планирующего серьезный разгон с использованием экстремальных методов охлаждения, их будет вполне достаточно.

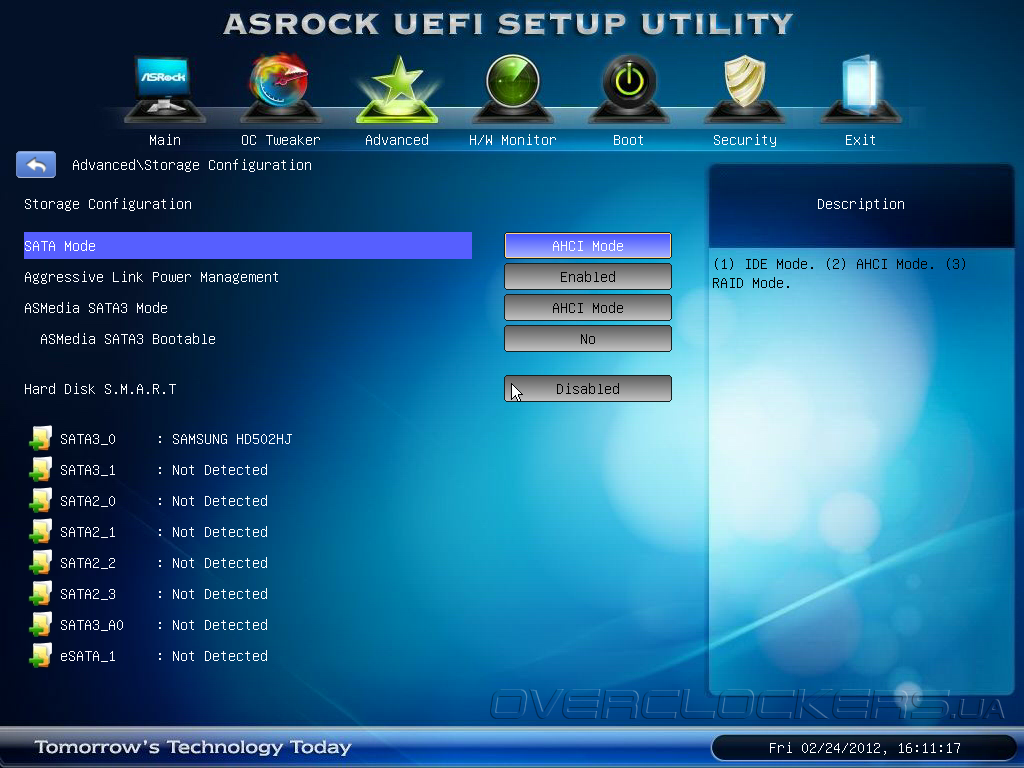

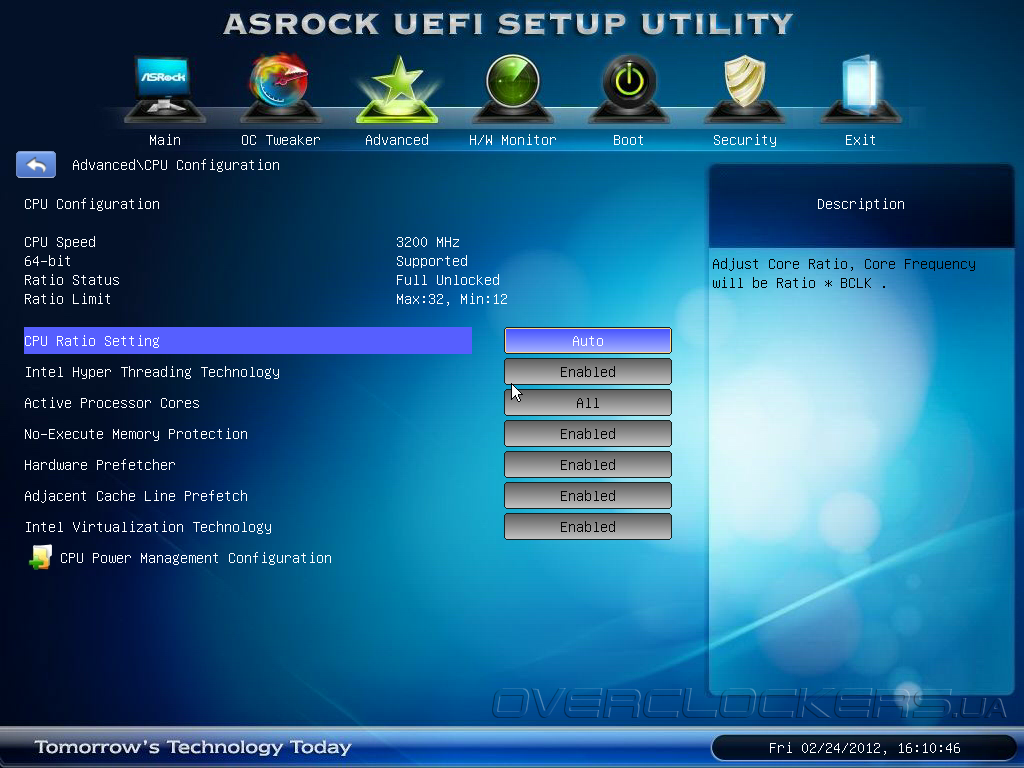

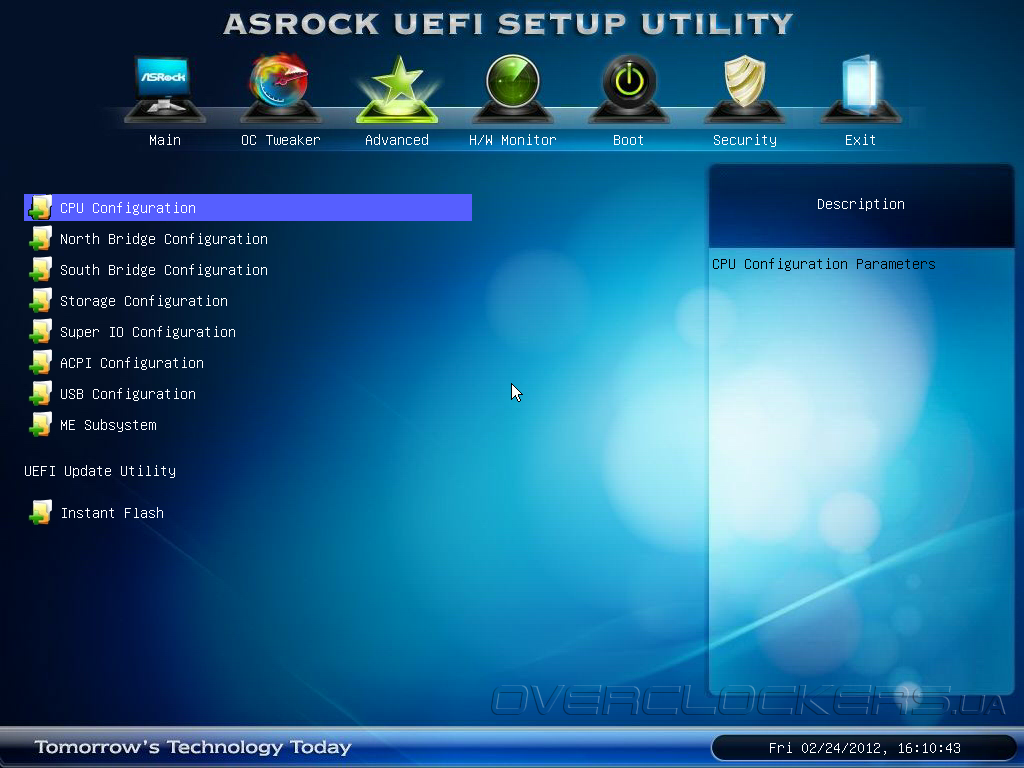

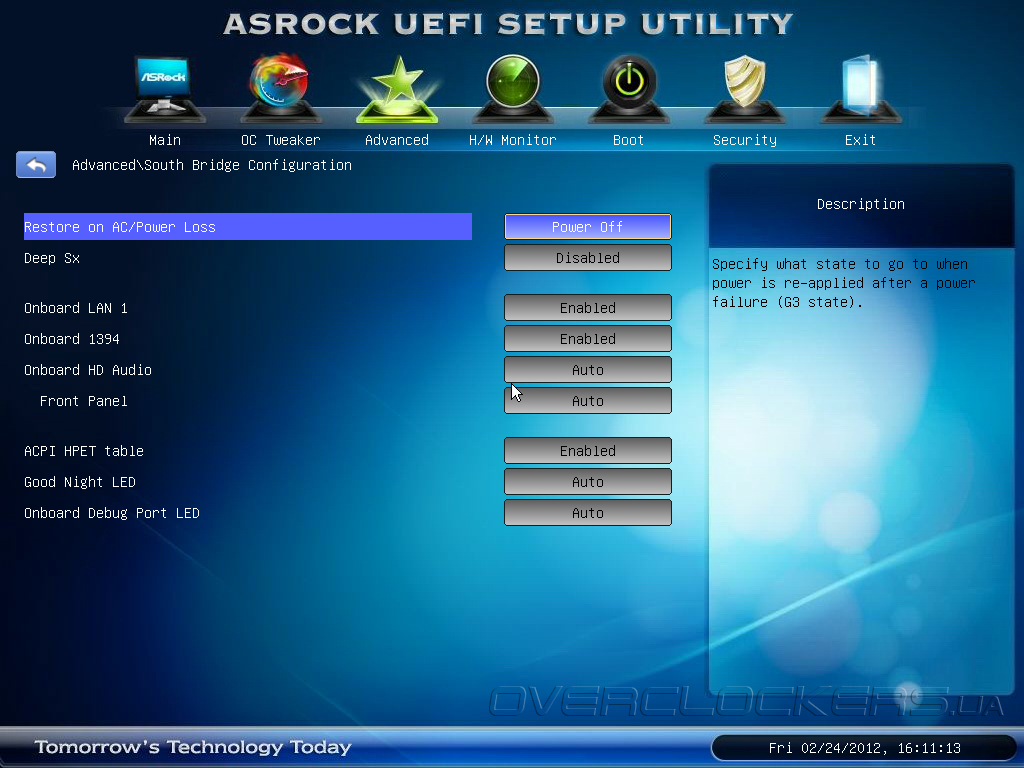

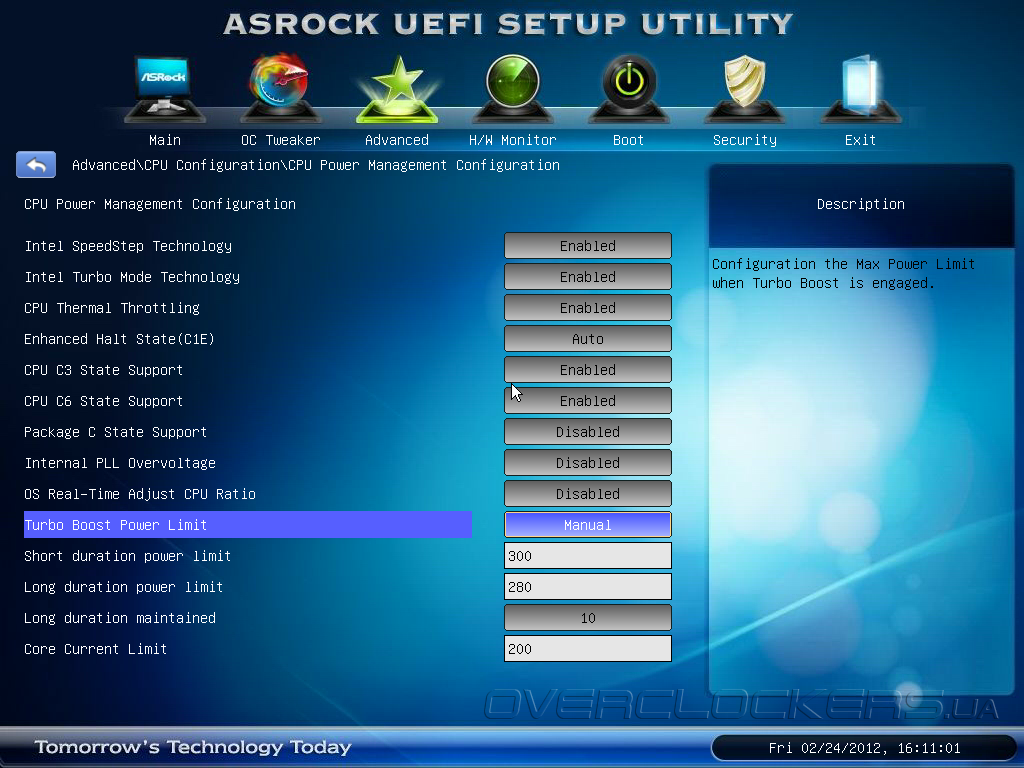

Во вкладке Advanced осуществляется тонкая настройка работы процессора, южного и северного мостов, дисковой подсистемы, а также управление интегрированными контроллерами. Пункт Instant Flash представляет собой небольшую утилиту для обновления микрокода платы.
Здесь также можно задавать количество активных ядер и множитель CPU, управлять фирменными технологиями Intel, поддерживаемыми центральным процессором, такими как Hyper-Threading или Intel С1Е, а также осуществлять «продвинутую» настройку энергопотребления CPU в различных режимах работы.

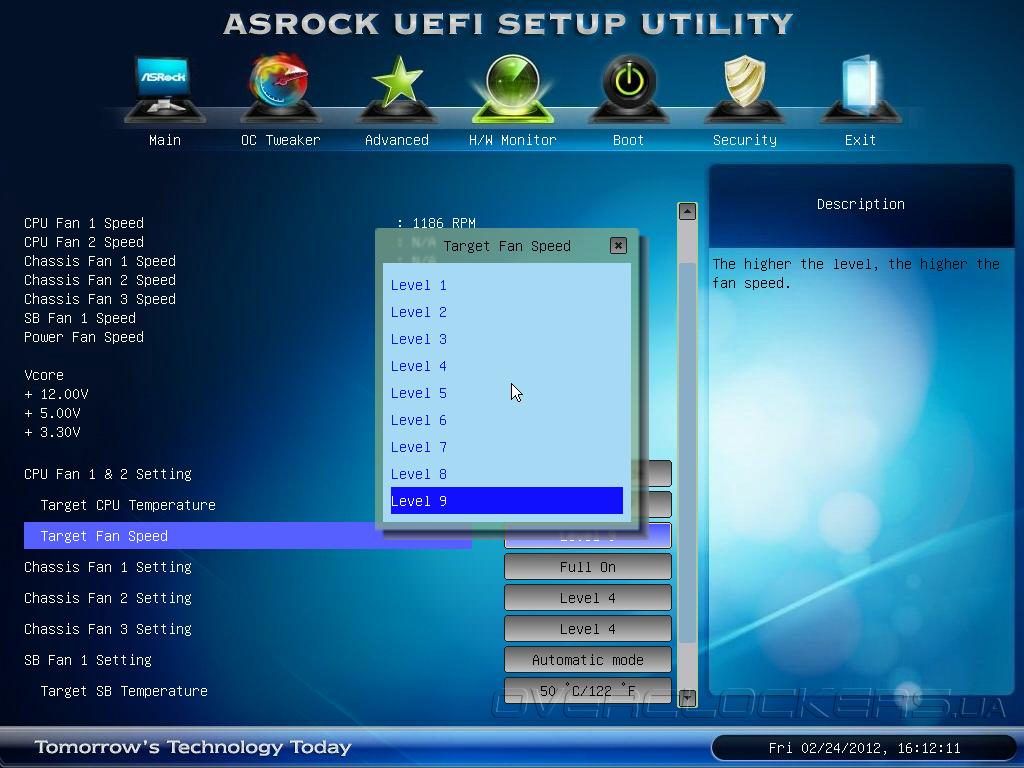

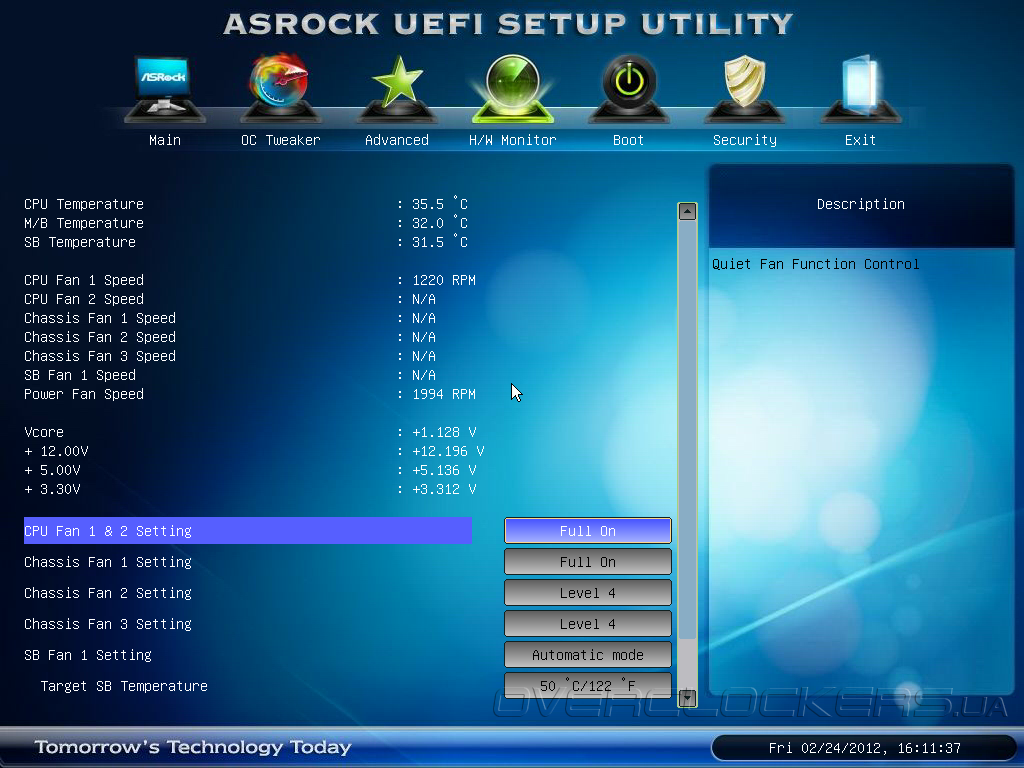

Во вкладке H\W Monitor пользователь может следить за показаниями термодатчиков на процессоре и чипсете, напряжением на линиях питания 3,3 В, 5 В и 12 В, а так же управлять скоростью вращения пяти подключенных к материнской плате вентиляторов. Причем частота вращения вентиляторов с поддержкой PWM, может регулироваться либо вручную (9 уровней), либо автоматически в зависимости от показаний температурных датчиков, а для остальных «вертушек» предлагается выбрать один из четырех режимов работы.

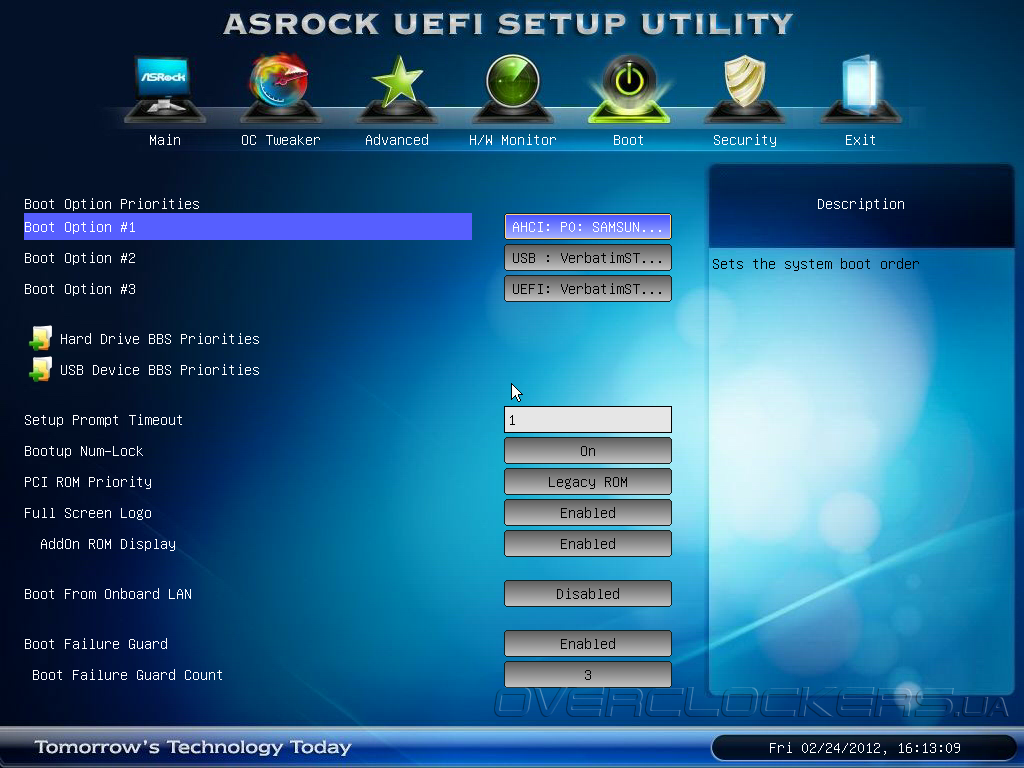

Меню Boot позволяет задать последовательность устройств, с которых будет загружать операционная система, а также настроить другие параметры старта компьютера.

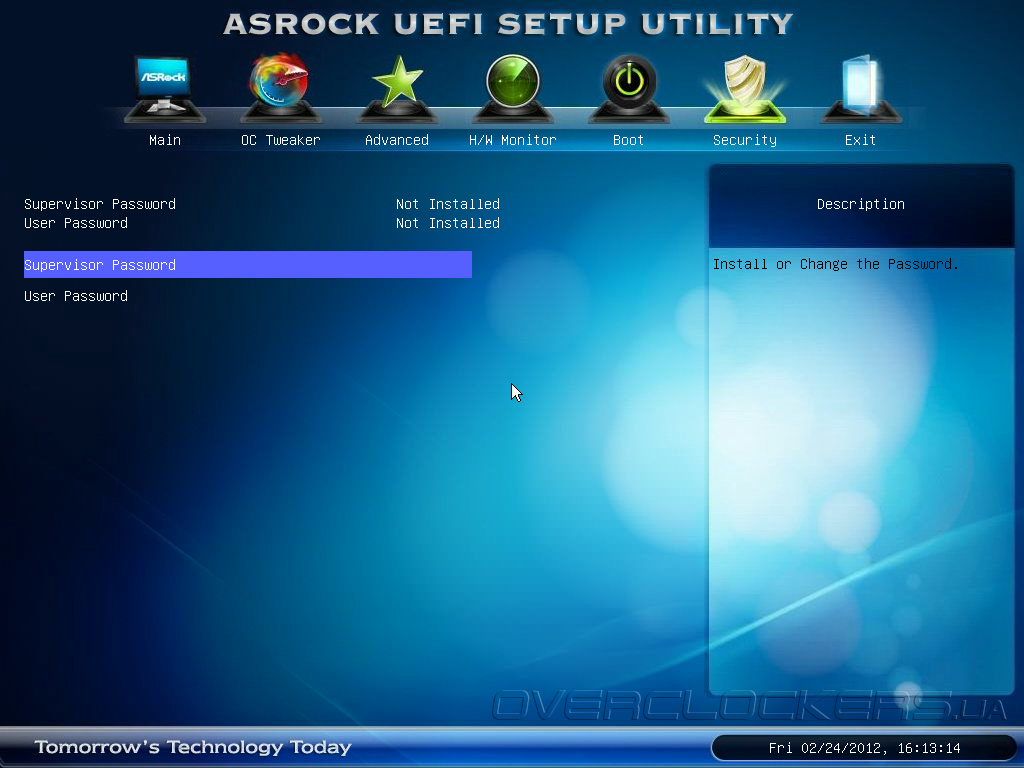

В разделе Security пользователь может установить пароль на включение компьютера и изменение настроек UEFI.
В целом возможности UEFI материнской платы ASRock X79 Extreme4-M находятся на уровне аналогичных решений формата ATX, без каких либо существенных ограничений. Это позволит опытным и начинающим пользователям осуществить не только тонкую настройку системы, но и умеренный разгон.
Программное обеспечение

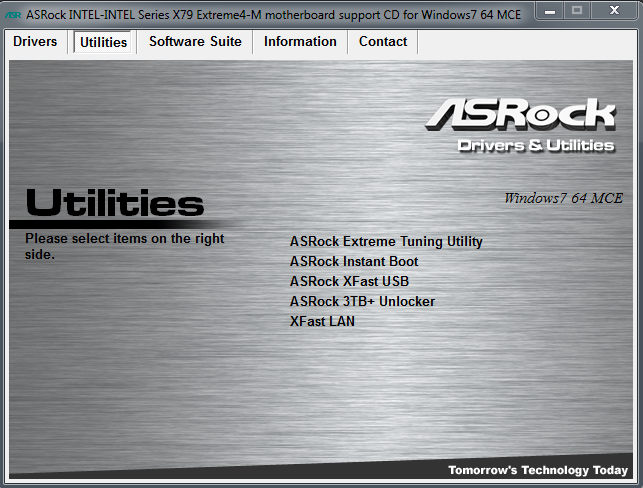

ASRock X79 Extreme4-M комплектуется набором фирменных утилит, установочные файлы которых записаны на диске с драйверами.

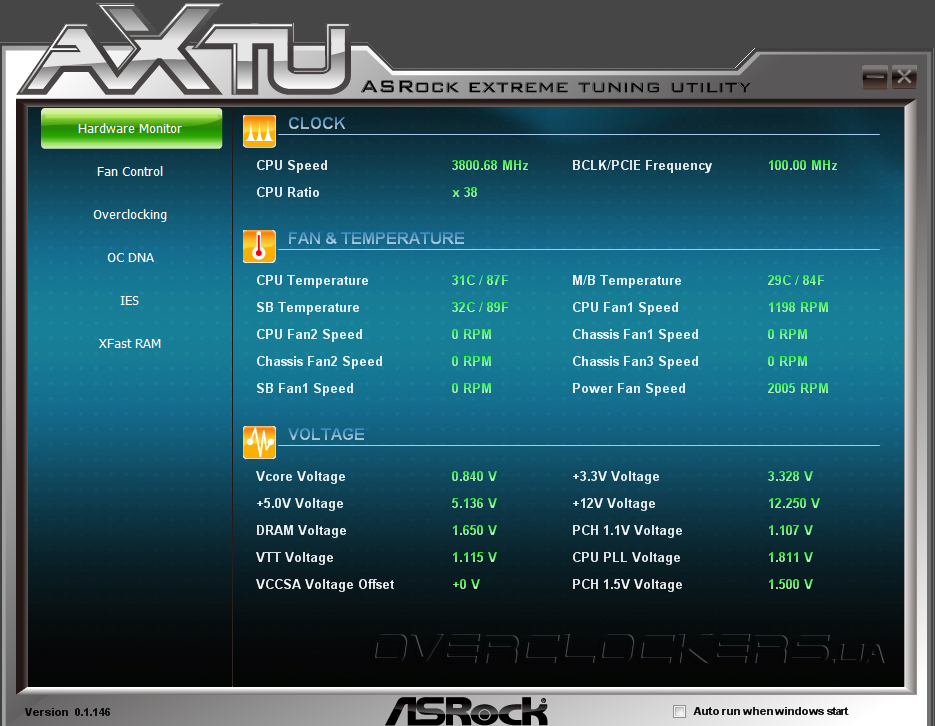

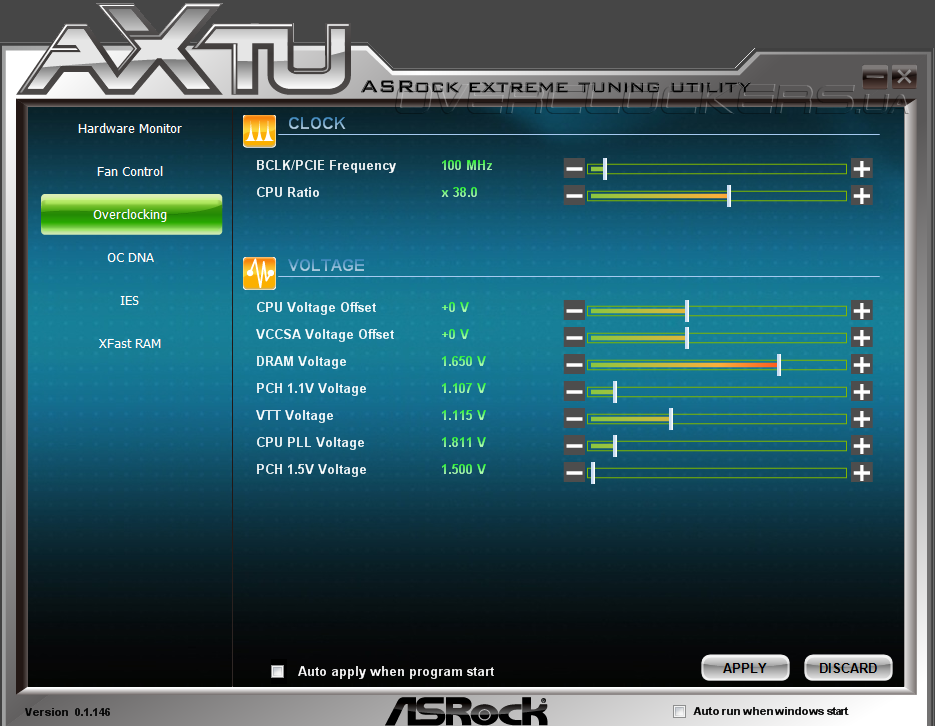

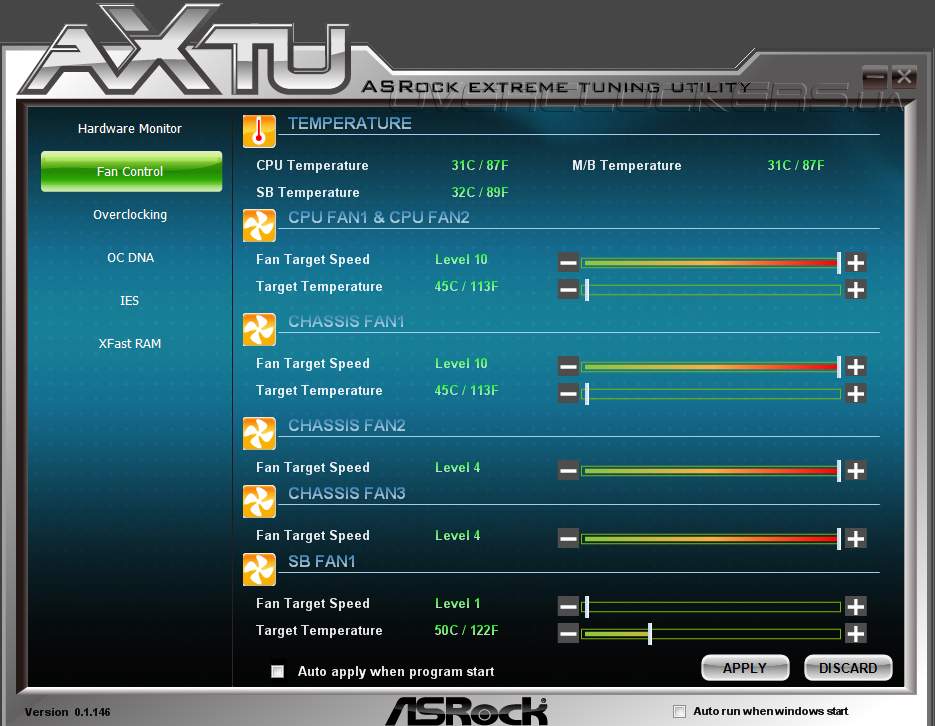

Хорошо знакомая нашим постоянным читателям программа ASRock Extreme Tuning Utility предоставляет пользователю возможность осуществлять разгон центрального процессора, управлять энергосберегающими функциям и подключенными вентиляторами, не выходя из операционной системы. Несмотря на то, что многим пользователям такой метод покажется более удобным, мы бы рекомендовали осуществлять настройку и разгон системы посредством оболочки UEFI.

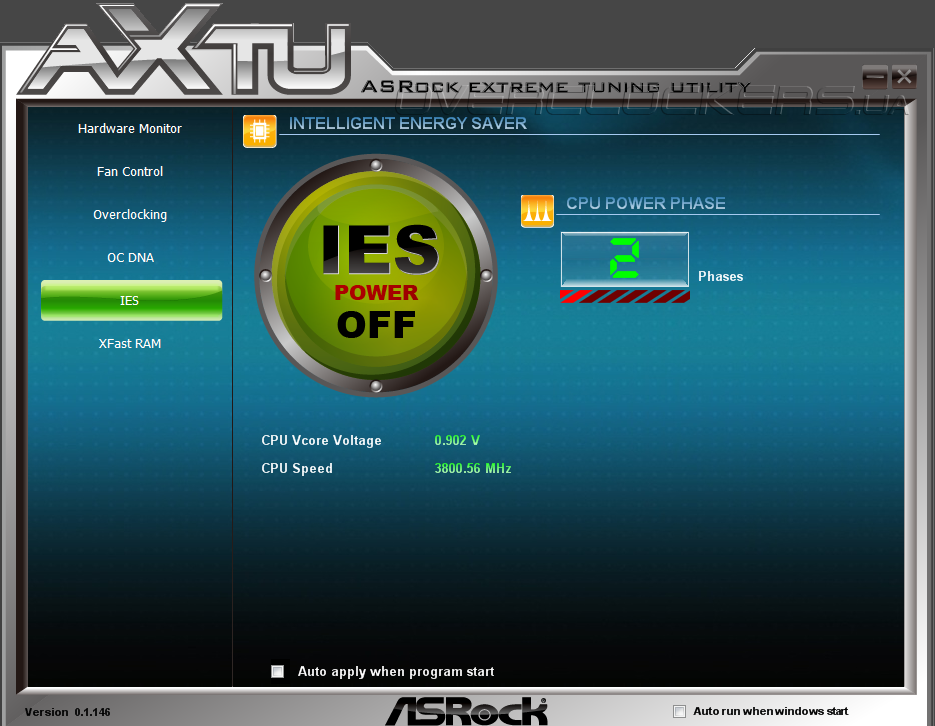

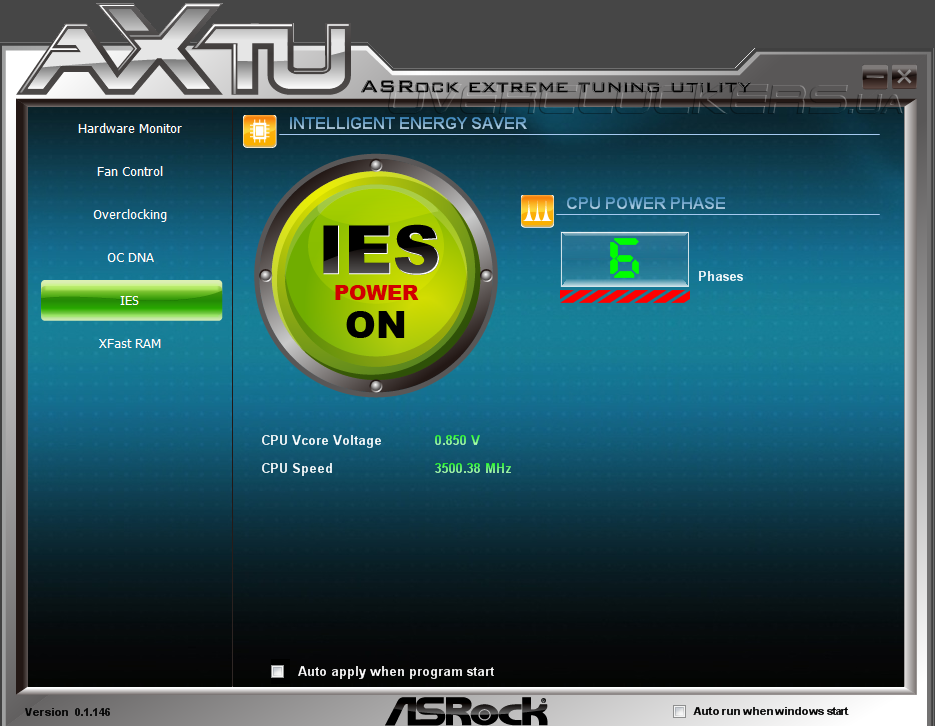

Полезной функцией ASRock Extreme Tuning Utility является возможность активации технологии Intelligent Energy Saver. Она позволяет изменять количество задействованных фаз системы питания CPU в зависимости от нагрузки и таким образом помогает экономить электроэнергию.

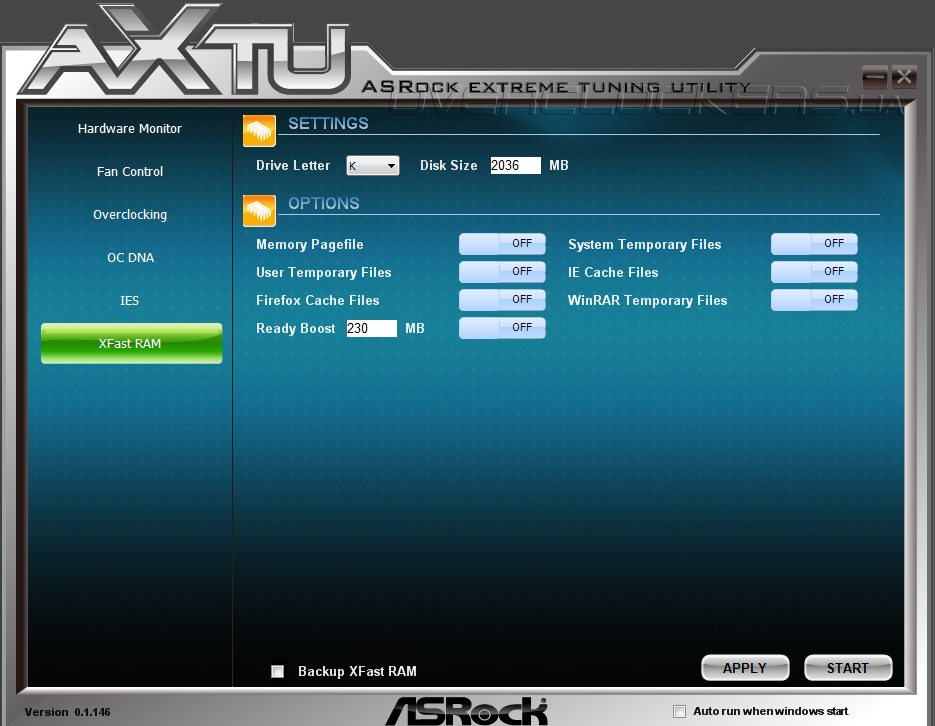

Также в AXTU присутствует подменю настройки технологии XFast RAM, где можно задать объём виртуального диска и оптимизировать другие параметры этой фирменной опции.
XFast RAM позволяет оптимизировать сценарии использования ОЗУ:
- Опционально пользователь может выделить определенный объём системной памяти под быстрый виртуальный диск, предназначенный для улучшения производительности программы Adobe Photoshop. Быстродействие при этом может вырасти вплоть до 5 раз.
- В 32-битной оперативной системе при установке более 3 ГБ памяти, остальной массив RAM будет эксплуатироваться системой как быстрая кэш-память для различных задач.
- Использование функции XFast RAM приводит к меньшему износу системного SSD- или HDD-накопителя, так как позволяет снизить частоту обращения к нему.
- Благодаря применяемому в браузерах алгоритму кеширования, часто посещаемые веб страницы пользователь сможет запустить гораздо быстрее.
Тестирование платы осуществлялось со следующей конфигурацией:
- процессор: Core i7-3930K (3,2 ГГц, 12 Мбайт кэш L3);
- память: 2x G.Skill F3-12800CL8D-4GBXM (2x2 ГБ, DDR3-1600, 9-9-9-28);
- кулер: Noctua NH-D14;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: MSI N580GTX Lightning (GeForce GTX 580);
- жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II);
- блок питания: Seasonic SS-600HM (600 Вт);
- операционная система: Windows 7 Home Premium x64 SP1;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.2.3.1022;
- драйвер видеокарты: GeForce 285.62.
Отметим, что режим работы технологии Turbo Boost на ASRock X79 Extreme4-M соответствует спецификациям Intel, а значит, множитель всех процессорных ядер не будет подниматься до своего максимума при возрастающей нагрузке вне зависимости от её типа.
Разгон
В результате наших экспериментов по разгону связки материнской платы ASRock X79 Extreme4-M, процессора Intel Core i7-3930K (степпинг C0) с разблокированным на повышение множителем и двух комплектов модулей ОЗУ G.Skill F3-12800CL8D-4GBXM (номинал 1600 МГц) нам удалось достичь таких результатов:

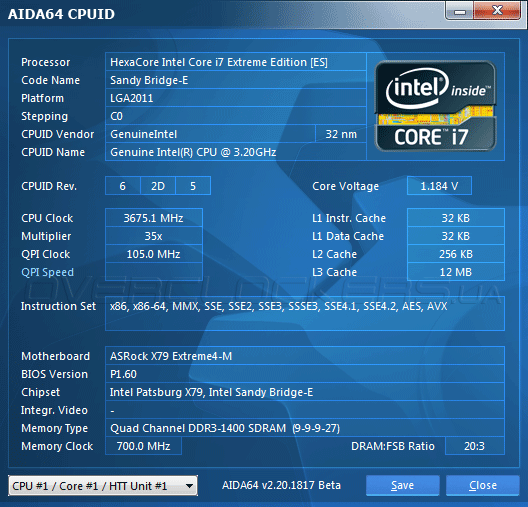

- Коэффициент умножения х1 позволил увеличить значение базовой частоты до 105 МГц при напряжении 1,184 В, что можно назвать вполне стандартным результатом;
- Максимальный разгон по BCLK составил 131 МГц, что также является достойным показателем даже для системных плат формата ATX, не говоря уже о компактных решениях. Стоит заметить, что при этом множитель процессора был вручную занижен до х25, а значение VCore cоставляло уже внушительные 1,36 В;
- Установив напряжение на процессоре на отметке 1,424 В нам удалось разогнать его до частоты 4400 МГц путём повышения множителя с х32 до х44. Память при этом работала на частоте 1333 МГц с задержками 9-9-9-27. Сдерживающим фактором для дальнейшего увеличения частоты стала слишком высокая температура процессора в нагрузке. Отметим, что таких же результатов в процессе ручного разгона нам удалось добиться и на ASRock X79 Extreme9, однако напряжение для этого потребовалось более низкое.
При активации функций автоматического разгона, максимальная частота CPU, которую удалось получить, составила всего 4200 МГц. Вероятно, в авто-режиме плата существенно ограничивает повышение напряжения питания CPU для того, чтобы не допустить его выхода из строя при необдуманных действиях пользователя.

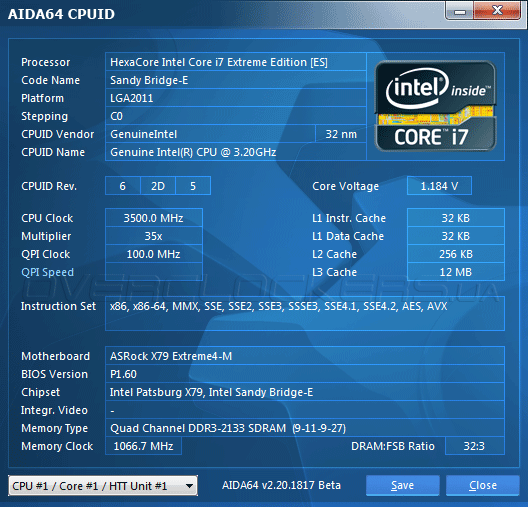

А вот разгон памяти в этот раз приятно порадовал. Несмотря на то, что в случае ASRock X79 Extreme9 нам не удалось преодолеть планку даже в 1866 МГц, на компактной плате результат оказался более чем достойным — 2133 МГц с формулой задержек 9-11-9-27-1Т и напряжением питания 1,65 В.
В целом, возможности разгона платы находятся на среднем уровне даже без скидки на компактные габариты ASRock X79 Extreme4-M. Большинство материнских плат на базе чипсета Intel X79 Express среднего уровня при использовании воздушного охлаждения показывают сравнимый результат, а значит, со своей задачей инженеры ASRock справились весьма неплохо.
Результаты тестирования
Для сравнения с ASRock X79 Extreme4-M (версия прошивки P1.60) в процессе тестирования, мы выбрали высокоуровневую материнскую плату на чипсете Intel X79 Express — MSI X79A-GD65 (8D) (версия прошивки V1.5), которая имеет ощутимо более высокую рыночную стоимость ($375 против $240), что, безусловно, также стоит учитывать. В процессе тестирования платы работали с одинаковыми настройками, а для получения более точных показателей бенчмарки прогонялись по два раза, после чего вычислялось среднее арифметическое двух результатов.
Синтетические тесты

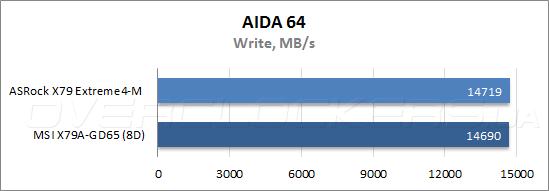

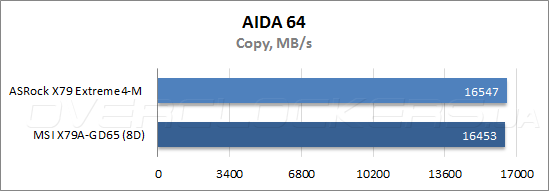

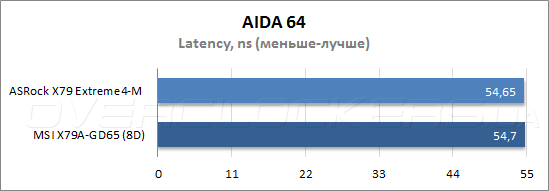

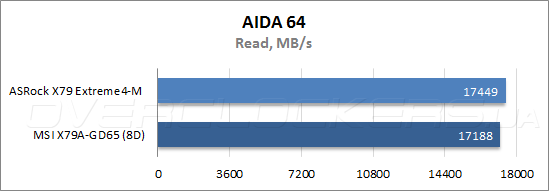

В бенчмарке памяти AIDA64 протестированные материнские платы в целом показали сравнимые результаты, однако решение от ASRock всё же оказалось немного быстрее во всех четырёх тестах.

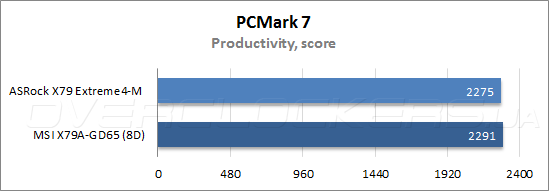

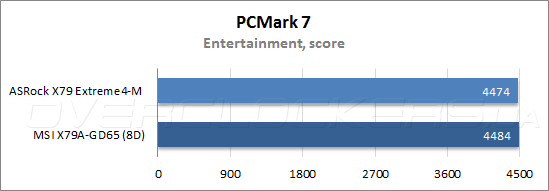

В популярном приложении для оценки общего уровня производительности системы PCMark 7 материнская плата MSI X79A-GD65 (8D) берет реванш — в пяти бенчмарках из пяти минимальное преимущество оказывается у нее. В этот раз разница между протестированными продуктами чуть более заметная, однако, она всё равно не превысила 5%.
Игровые приложения

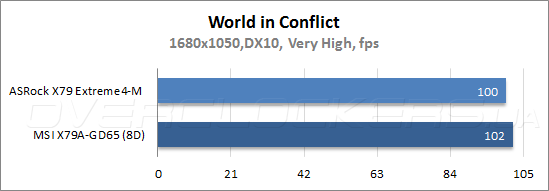

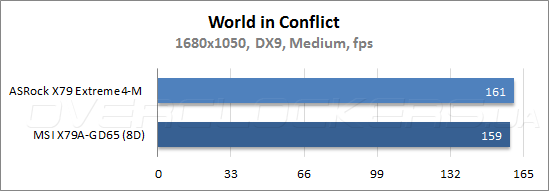

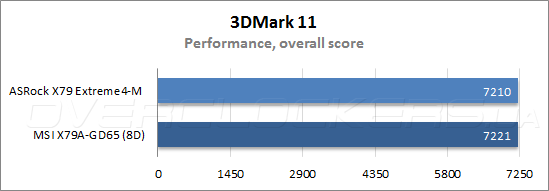

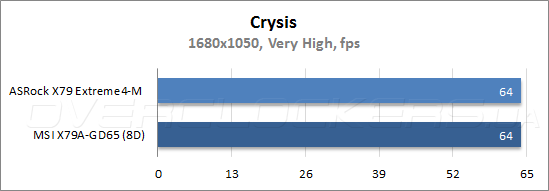

В игровых приложениях и графических бенчмарках разница между решениями традиционно сводится к минимуму. В большинстве тестов соперники демонстрируют идентичные результаты, а в остальных — разница не превышает нескольких процентов. Разумеется, на практике заметить такое преимущество невооруженным взглядом будет практически невозможно в большинстве случаев.
Энергопотребление

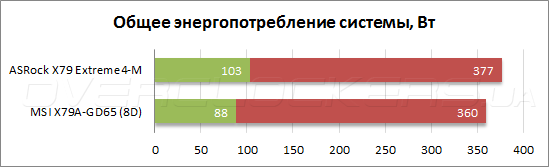

Замеры энергопотребления проводились во время прохода всех тестовых пакетов. Фиксировалось пиковое значение при максимальной нагрузке и среднее во время простоя системы.
Как видим, разница между платами составляет чуть менее 20 Вт в пользу продукта MSI. Для мощной игровой системы это не так критично.
Выводы
При средней стоимости около $240, ASRock X79 Extreme4-M на сегодня является одной из наиболее доступных плат на базе чипсета Intel X79 Express на отечественном рынке. Несмотря на невысокую стоимость и форм-фактор Micro-ATX, функциональность этого продукта находится на достаточно высоком уровне, лишь немного уступая полноформатным решениям этой же ценовой категории. Безусловно, стоить отметить привлекательный внешний вид, качественную элементную базу, эффективную систему охлаждения и достойные возможности расширения ASRock X79 Extreme4-M, представленные как современными интерфейсами PCI-E 3.0, SATA 6 Гбит/с, USB 3.0, так и теряющими актуальность, но всё ещё востребованными разъёмами FireWire, COM и PCI. Разумеется, стоит учитывать, что даже функциональная и недорогая компактная плата для hi-end платформы Intel, как ASRock X79 Extreme4-M, — это продукт достаточно нишевый, ориентированный на довольно узкий круг обеспеченных геймеров и энтузиастов, которым нужна основа для построения в первую очередь компактной, но производительной игровой системы.
Но вряд ли ASRock X79 Extreme4-M будет оптимальным выбором для игрового компьютера в корпусе формата Middle- или Full-Tower, даже если планируется использовать только одну плату расширения. В этом случае более рациональным решением станут полноформатные материнские платы формата ATX на Intel X79 Express, которые предлагают лучший функционал.
