Выбираем чипсет для Core 2 Duo. Эпоха Intel 3 Series

Данный обзор является своего рода продолжением вышедшей в прошлом году статьи «Выбираем чипсет для Core 2 Duo. Эпоха до Intel 3 Series» и одним из последних частей материала, посвященного чипсетам для платформы Intel LGA775. В этот раз будут рассмотрены наборы системной логики семейства Intel 3 Series, продукты на которых хоть и не в большом количестве, но все еще присутствуют на рынке.

Линейку чипсетов Intel 3 Series компания выпустила в 2007 году для поддержки ожидаемых 45-нм процессоров семейства Penryn c 1333-мегагерцовой шиной, которые не смогли бы функционировать на популярных тогда материнских платах на базе наборов системной логики Intel x965 и 945x. Всего в линейке насчитывалось восемь моделей: массовый P31 начального уровня, P35 для среднеуровневых систем, интегрированные G31, G33 и G35, флагман X38, и решения для корпоративного рынка — Q35 и Q33. Конечно, поддержкой будущих процессоров новинки не ограничились — с их появлением началась эра памяти DDR3 и шины PCI Express 2.0 (последнее справедливо только для высокоуровневого чипсета X38). Кроме того, был обновлен южный мост, который стал именоваться ICH9: количество портов USB 2.0 увеличилось до двенадцати, а также появилась поддержка технологии Intel Turbo Memory, в основе которой лежит установка на плату дополнительного модуля с флэш-памятью, позволяющая ускорить загрузку приложений в операционной системе Windows Vista.


Intel P31/G31 Express

Чипсеты P31 и G31 пришли на смену серии Intel 945x/946x с единственным отличием, заключающимся в поддержке шины FSB частотой до 1333 МГц и памяти DDR2-800 с максимальным объемом 4 ГБ. Интегрированное решение обзавелось обновленным графическим ядром GMA 3100 вместо GMA 950, используемого ранее. Остальная функциональность ограничилась южными мостами ICH7 или ICH7R, которые поддерживают лишь восемь портов USB 2.0, четыре линии PCI-E 1.1 (шесть для ICH7R), четыре канала SATA II (возможность организации RAID-массивов уровней 0, 1, 5 и 10 для ICH7R) и Fast Ethernet.

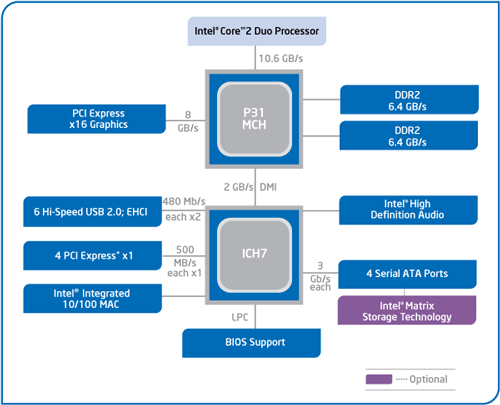

Блок-схема чипсета Intel P31 Express
Блок-схема чипсета Intel P31 Express

Блок-схема чипсета Intel G31 Express
Блок-схема чипсета Intel G31 Express

Кроме того, наборы системной логики начального уровня получили ограничение в возможности работы на высоких частотах шины FSB, т.е. разгон плат на базе P31 и G31 оставлял желать лучшего и находился на уровне 430-450 МГц.


Gigabyte GA-P31-ES3G

В качестве представителя продукта на базе чипсета начального уровня Intel P31 Express использовалась плата Gigabyte GA-P31-ES3G, которая сейчас является одной из самых доступных решений для процессоров семейства Penryn.

Материнская плата поставляется в коробке с зелено-черным оформлением, на которой указаны особенности платы, включая технологию Easy Energy Saver.

Упаковка Gigabyte GA-P31-ES3G

Комплект поставки стандартен для продуктов, рассчитанных на массовый рынок:
  • инструкция к материнской плате;
  • инструкция по установке процессоров AMD/Intel;
  • диск с драйверами и ПО;
  • два кабеля SATA;
  • один кабель IDE;
  • один кабель FDD;
  • задняя планка I/O;
  • наклейка на системный блок.

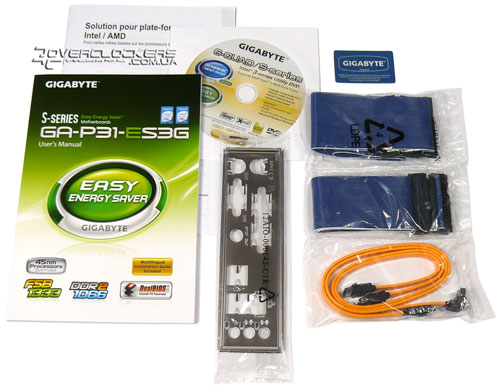

Комплект поставки Gigabyte GA-P31-ES3G

Плата выполнена в форм-факторе ATX, весьма компактна, но, несмотря на это, на ней имеется много пустующего места — этим она даже чем-то напоминает некоторые решения Intel. Модель GA-P31-ES3G поддерживает все современные процессоры, включая даже Pentium 4 и Pentium D, с частотой системной шины от 800 до 1333 МГц. На плате установлено лишь два слота DIMM, а максимальный объем памяти DDR2-1066/800/667 может достигать 4 ГБ, чего вполне достаточно для системы начального уровня.

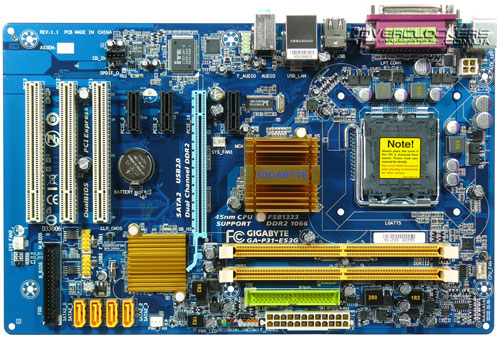

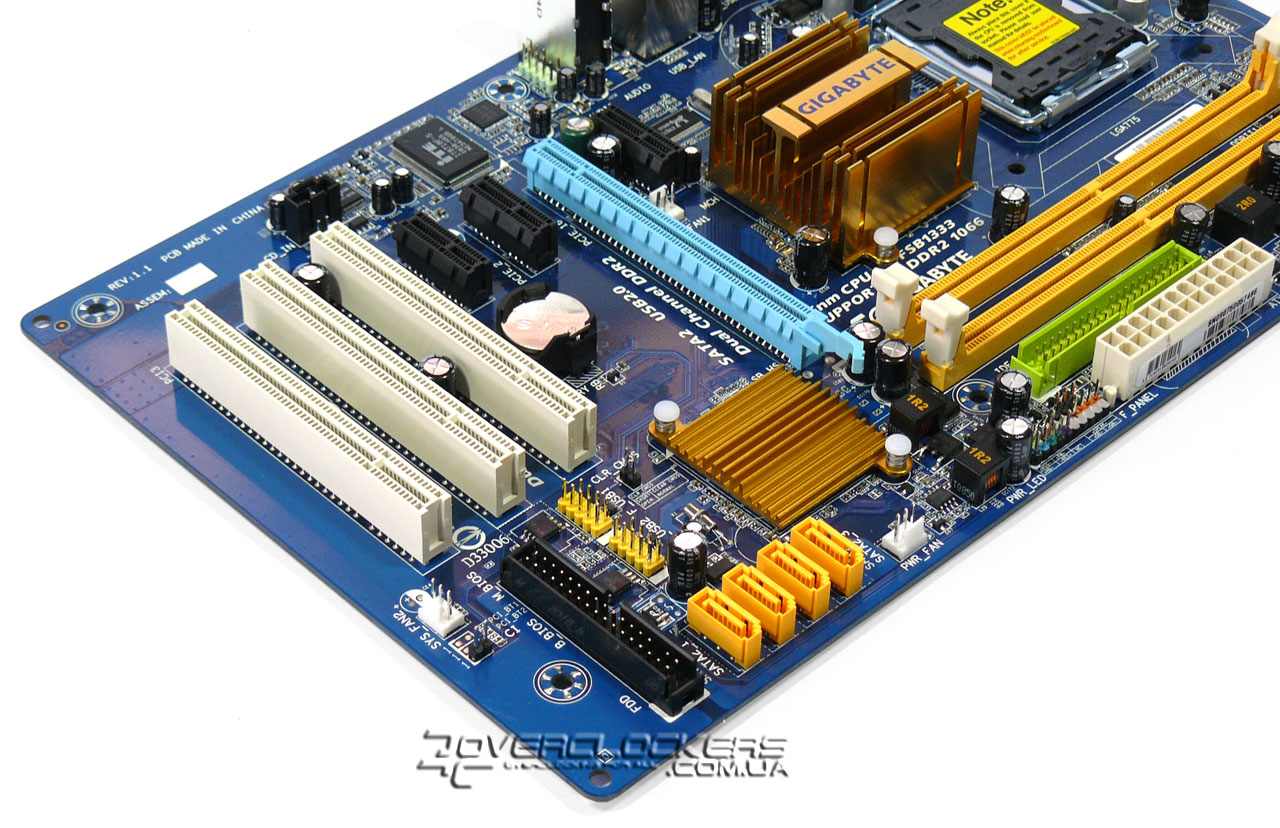

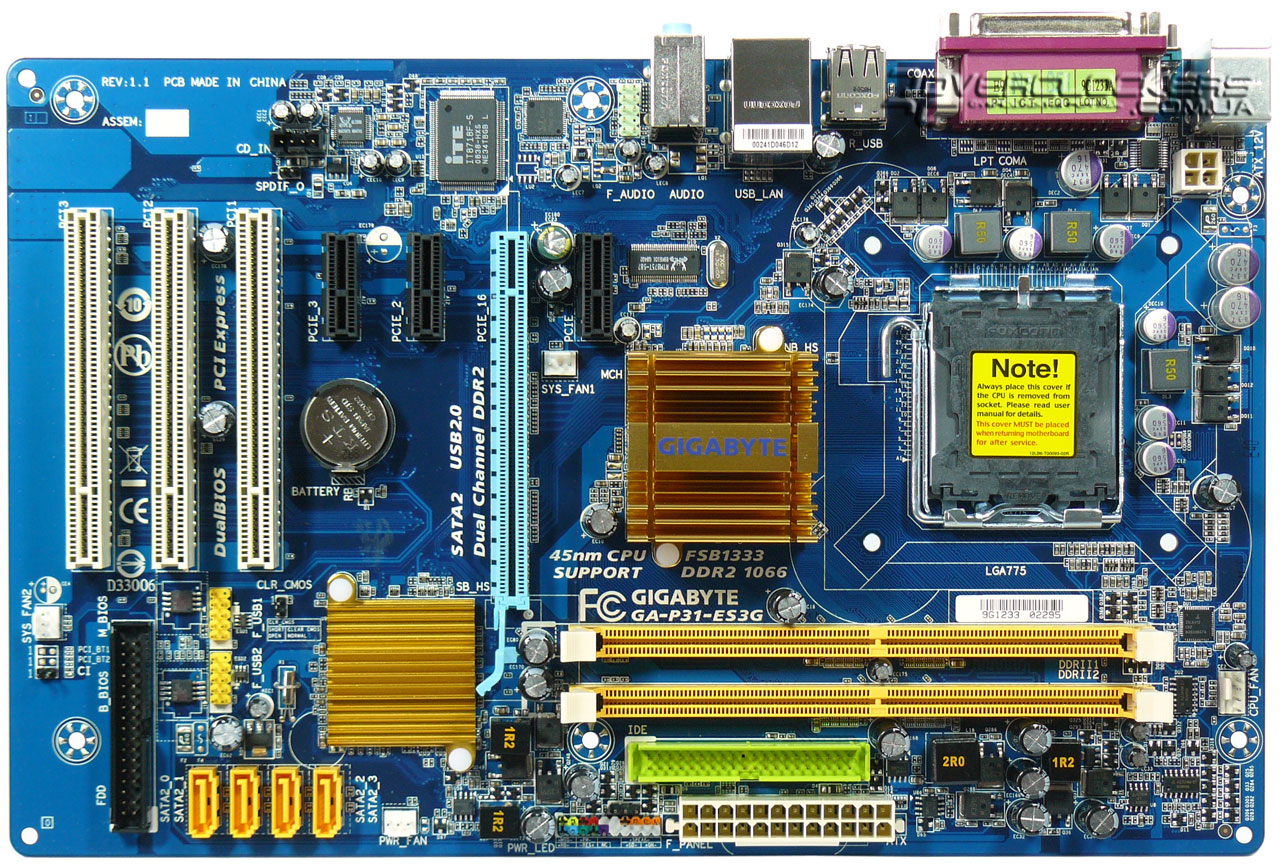

Материнская плата Gigabyte GA-P31-ES3G

Дизайн GA-P31-ES3G имеет определенные огрехи: разъем IDE расположен между слотом DIMM и разъемом питания платы, а также установленный параллельно нижнему краю платы разъем FDD — но, учитывая, что приводов с IDE-интерфейсом практически нет в продаже, а флоппи-дисковод изжил себя, то данные минусы можно не засчитывать.

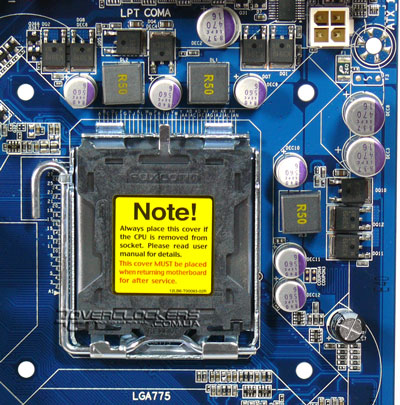

Подсистема питания процессора построена по 3-фазной схеме с использованием твердотельных конденсаторов и дросселей в броневых сердечниках. В остальных цепях установлены обычные емкости и более простые дроссели. Разъем дополнительного питания процессора стандарта ATX12V.

Материнская плата Gigabyte GA-P31-ES3G

Охлаждение микросхем чипсета осуществляется за счет небольших алюминиевых радиаторов — аналогичной СО оснащались некоторые платы на базе Intel P965 Express этого же производителя. Для подключения вентиляторов предусмотрено четыре разъема, один из которых, четырехконтактный, рассчитан на вентилятор от процессорного кулера.

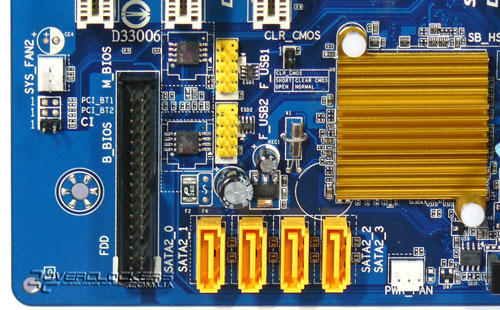

Функциональность GA-P31-ES3G минимальна, что обусловлено ограниченными возможностями южного моста ICH7. На плате реализовано четыре канала SATA II, восемь портов USB 2.0, четыре из которых выведены на заднюю панель, один канал IDE, три разъема PCI-E x1 и три обычных PCI. Есть также COM- и LPT-порт.

Материнская плата Gigabyte GA-P31-ES3G

Звуковая подсистема реализована за счет старого знакомого HDA-кодека Realtek ALC888, сеть Gigabit Ethernet основана на чипе Realtek 8111C.

Realtek ALC888 Realtek 8111C

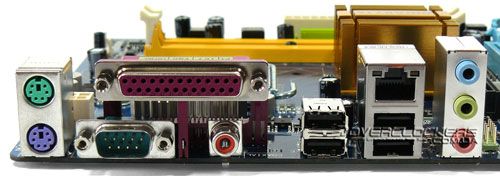

На задней панели присутствуют два разъема PS/2, коаксиальный S/PDIF, четыре порта USB, сетевой разъем, COM- и LPT-порт, три аудиоразъема. Фактически стандартный набор, которым могли похвастаться продукты времен чипсета Intel 945P.

Материнская плата Gigabyte GA-P31-ES3G

Контакты Clear CMOS инженеры компании разместили  ближе к краю платы, в отличие от их любимого места возле слотов PCI-E x1, что избавит от постоянного демонтажа видеокарты с двухслотовым кулером при обнулении настроек BIOS.

Материнская плата Gigabyte GA-P31-ES3G

Ну и, конечно же, GA-P31-ES3G оснащена двумя микросхемами BIOS, что позволит восстановить работоспособность системы при повреждении микрокода в одной из них. Отрадно, что такая функция встречается на недорогой плате, в то время как у конкурентов две микросхемы BIOS можно встретить на продуктах классом выше.


BIOS

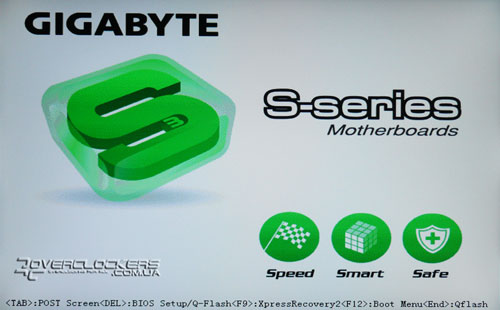

BIOS Gigabyte GA-P31-ES3G

BIOS платы Gigabyte GA-P31-ES3G основан на микрокоде Award Software и по своим возможностям несколько уступает современным решениям. Имеющиеся настройки для разгона сосредоточены в меню MB Intelligent Tweaker (M.I.T.), но прежде чем туда переходить следует нажать комбинацию «Ctrl+F1», иначе пункты по настройке задержек памяти будут недоступны.

BIOS Gigabyte GA-P31-ES3G

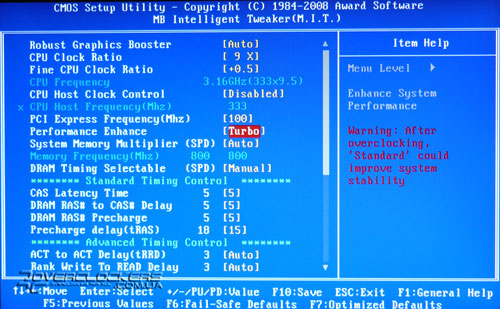

В разделе M.I.T. можно управлять коэффициентом умножения процессора (как целочисленным, так и дробным), изменять частоту системной шины, интерфейса PCI-E, настраивать режим работы памяти и различные напряжения.

BIOS Gigabyte GA-P31-ES3G

BIOS Gigabyte GA-P31-ES3G

BIOS Gigabyte GA-P31-ES3G

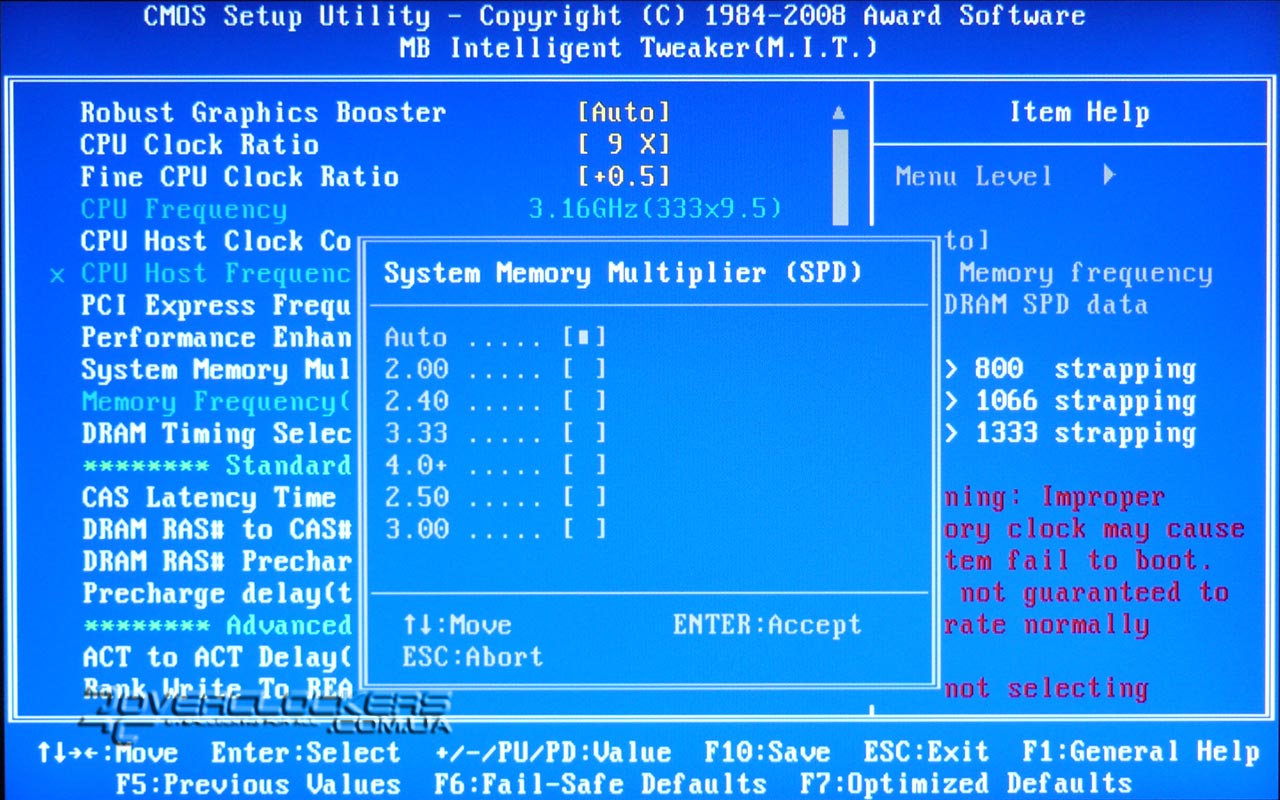

Частота шины FSB изменяется в пределах 100-700 МГц, шина PCI-E — от 90 до 150 МГц. Грубое управление Performance Level доступно в пункте Performance Enhance, где можно выбрать один из режимов Standard, Turbo или Extreme. Для более точной настройки PL среди таймингов памяти есть пункт Static tRead Value, который уже позволяет выбрать более привычные цифровые значения. Для выбора режима работы (т.е. частоты) памяти есть небольшой список множителей.

BIOS Gigabyte GA-P31-ES3G

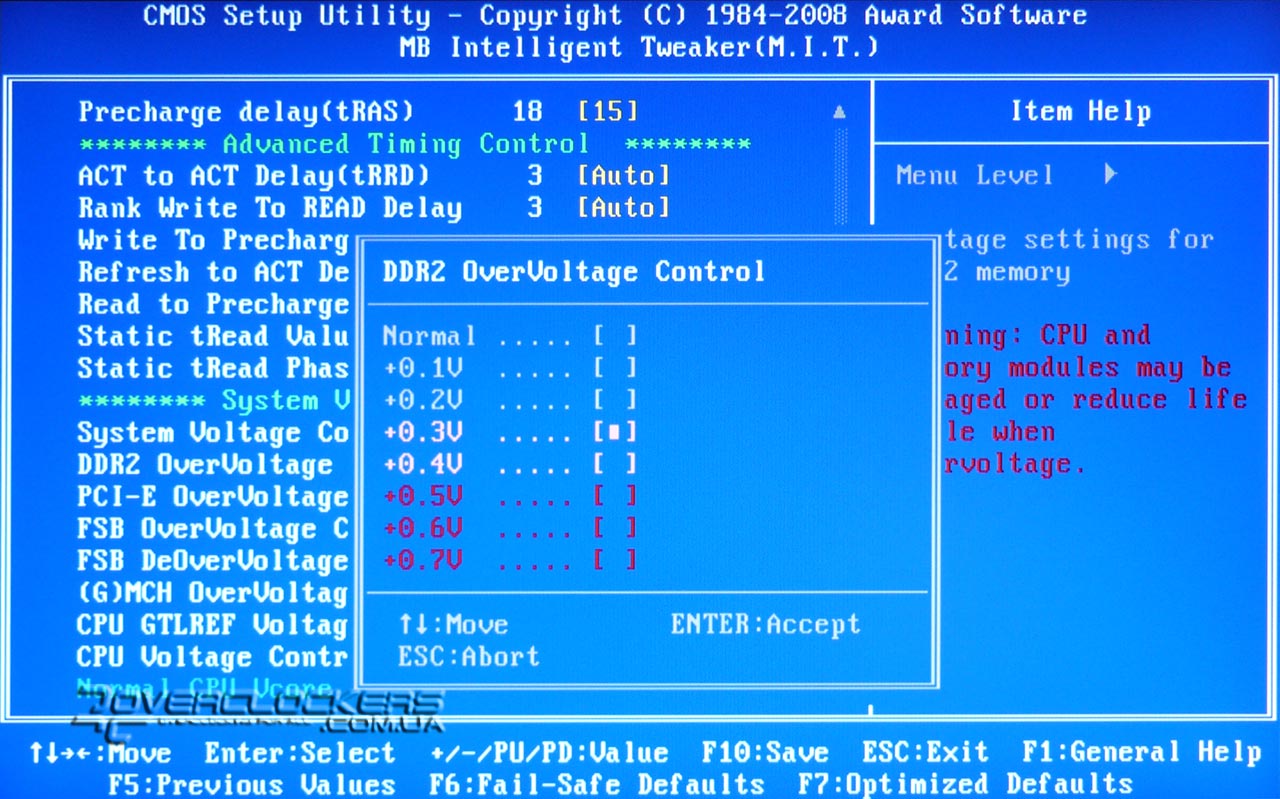

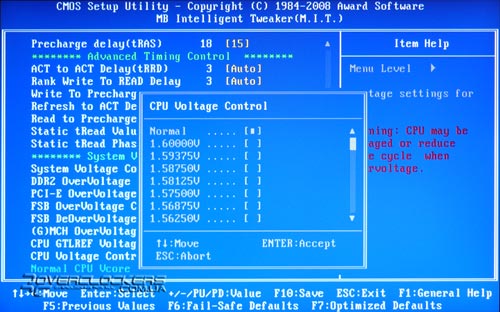

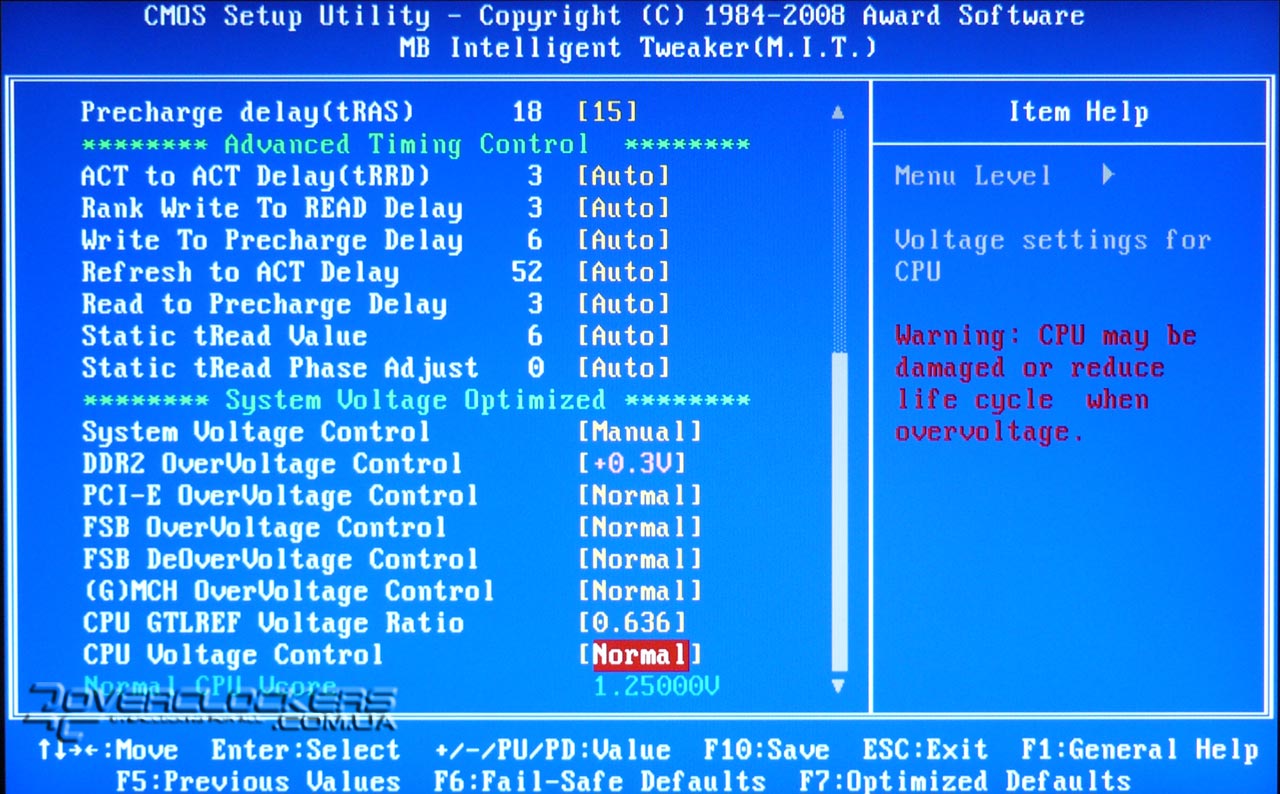

Возможность изменять напряжения присутствует для процессора (до 1,6 В), шины FSB (до +0,3 В от номинала), памяти (до +0,7 В), шины PCI-E (до +0,3 В), северного моста (до +0,3 В) и логики GTL. Есть возможность также снизить напряжение на шине FSB до -0,15 В.

BIOS Gigabyte GA-P31-ES3G

BIOS Gigabyte GA-P31-ES3G

Все изменяемые напряжения занесены в таблицу:

Параметр Диапазон изменений
DDR2 OverVoltage Control + 0,1-0,7 В, с шагом 0,1 В
PCI-E OverVoltage Control + 0,1-0,3 В, с шагом 0,1 В
FSB OverVoltage Control + 0,1-0,3 В, с шагом 0,1 В
FSB DeOverVoltage Control - 0,05-0,15 В, с шагом 0,05 В
(G)MCH OverVoltage Control + 0,1-0,3 В, с шагом 0,1 В
CPU GTLREF Voltage Ratio 0.54/0.566/0.603/0.636
CPU Voltage Control 0,5-1,6 В, с шагом 0,00625 В

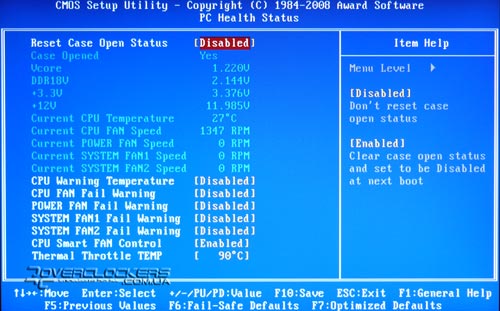

Скудный мониторинг позволяет отслеживать лишь напряжения на процессоре, памяти, на линиях +3,3 и +12 В, а также обороты четырех вентиляторов. Есть возможность настроить сигнализацию при достижении определенной температуры процессора либо остановки каждого из четырех вентиляторов.

BIOS Gigabyte GA-P31-ES3G

Для обновления BIOS можно воспользоваться встроенной утилитой Q-Flash — достаточно подключить «флэшку» с сохраненной версией микрокода.


Дополнительное ПО

Материнская плата Gigabyte GA-P31-ES3G позволяет установить утилиту Easy Energy Saver, которая имеет общие черты с Dynamic Energy Saver Advanced, но в отличие от последней она не управляет динамическим отключением фаз питания процессора при простое системы, а попросту считает сэкономленное электричество при снижении напряжения питания и активации технологий C1E и EIST процессоров семейства Core 2.

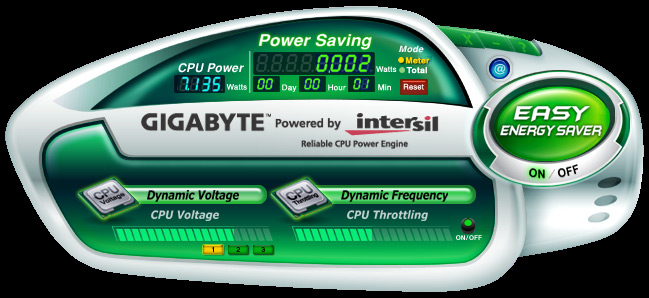

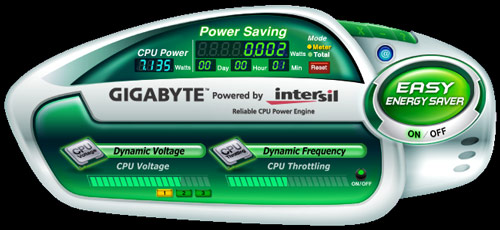

Easy Energy Saver

В итоге практического применения данной утилиты не так уж и много.


Разгон

Для выяснения разгонного потенциала платы была собрана следующая конфигурация:
  • Процессор: Intel Core 2 Duo E8500 (3,16 ГГц);
  • Оперативная память: G.Skill F2-8800CL5D-4GBPI (2x2048 МБ, DDR2-1100, 5-5-5-15-2T, dual channel);
  • Видеокарта: ASUS EN8800GS TOP 384M;
  • Жёсткий диск: Samsung HD252HJ (250 ГБ, SATA2);
  • Блок питания: Silver Power SP-S850 (850 Вт).

Тестирование проводилось в среде Windows Vista Ultimate x86 SP1, в качестве стресс-теста использовалась утилита OCCT 3.01 с часовым прогоном и большой матрицей. Множитель для памяти выставлялся минимально возможным, тайминги имели вид 5-5-5-15. Версия BIOS платы была F6.

Как правило, при разгоне частоту шины PCI Express необходимо блокировать на уровне 100-110 МГц, но с такими настройками система смогла загрузиться лишь на частоте FSB, равной 350 МГц. Если же PCI-E оставить в режиме Auto, то потолок практически ограничен возможностями самого чипсета.

Разгон Gigabyte GA-P31-ES3G

В нашем случае это было 455 МГц с поднятием напряжения на чипсете и FSB на +0,1 В и 465 МГц поднятием этих напряжений еще на +0,1 В.

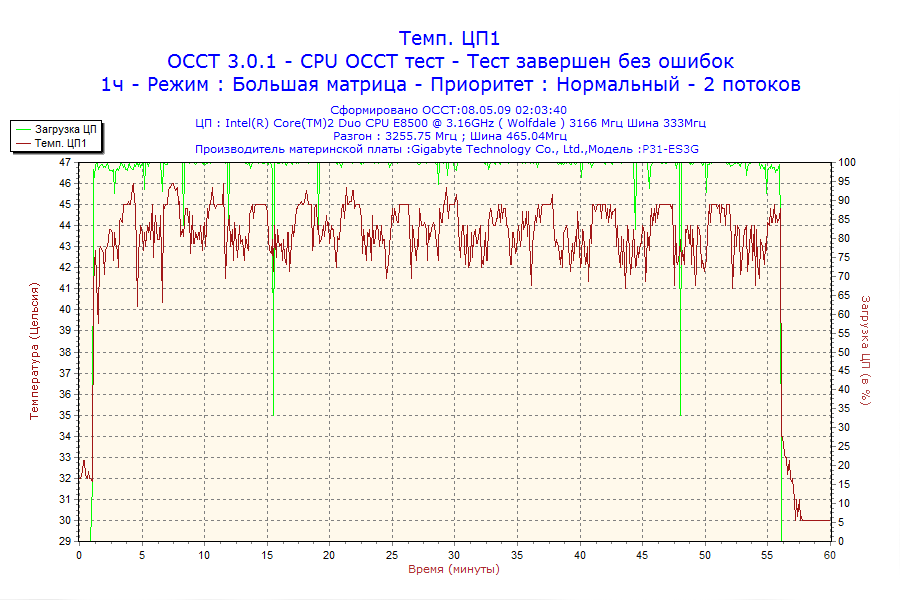

Разгон Gigabyte GA-P31-ES3G

Дальнейшее поднятие напряжений и изменение таймингов памяти на потенциал платы не повлияли, хотя в Сети есть информация о максимальном разгоне до уровня шины FSB 500 МГц и выше.
