Поиграем на неттопе? Обзор компактной платы Zotac H67-ITX WiFi для процессоров LGA1155

День добрый. Сегодня в нашем «меню» материнская плата Zotac H67-ITX WiFi, выполненная на квадрате текстолита со стороной 17 см и, соответственно, ставшая частью уже довольно обширного семейства решений Mini-ITX — форм-фактора, внедренного инженерами VIA в 2001 году. Но перед тем как рассмотреть ее в деталях, перенесемся в 1993 год.

18 лет назад корпорация Intel представила первые процессоры Pentium, которые на долгие годы стали практически безальтернативной основой персональных компьютеров. Дебютные чипы выпускались по 0,8- и 0,6-микронному технологическому процессу (1 мкм = 1000 нм), работали на штатном напряжении 5,0 и 3,3 В и при всем при этом обходились 10-15 Вт электропитания. В те годы графика не нуждалась в теплосъемниках и энергопотреблением той или иной платы никто из покупателей попросту не интересовался. Типичным выбором для домашней системы был десктоп с 14-дюймовой «трубкой» наверху, а позже, когда в моду вошли более крупные мониторы, — корпуса формата Mini-Tower.


2011-й год. Настольные компьютеры постепенно сдают завоеванные позиции мобильным собратьям, но их будущее как класса по-прежнему видится безоблачным. Большой экран, удобная клавиатура, возможность сконфигурировать систему исключительно под свои нужды удерживают настольный ПК на плаву. Тем не менее, и в этом консервативном мирке наметилось разделение. С одной стороны, прослеживается стремление IT-производителей упростить сегодняшнюю архитектуру ПК путем объединения нескольких узлов в одно целое и внедрения универсальных интерфейсов. С другой стороны, продолжается экстремальное технологическое соревнование между тремя китами индустрии — Intel, AMD и Nvidia, которое в эпоху бережного отношения к благам цивилизации (в частности, электричеству) привело к появлению устройств с потребляемой мощностью в несколько сотен ватт. Игровой ПК класса hi-end или рабочая станция сегодня не могут обойтись без монструозного вида плат и корпусов, домашние же системы теперь легко собирать, используя компактные материнские платы (microATX, Mini-ITX) и шасси (Mini-Tower, Mini-ITX).

Zotac H67-ITX WiFi

Рассматриваемая Zotac H67-ITX WiFi — один из ярких примеров взятого разработчиками курса на миниатюризацию настольных ПК без существенного ограничения функциональных возможностей.


Характеристики платы

Модель Zotac H67-ITX WiFi (H67ITX-C-E)
Чипсет Intel H67 Express
Процессорный разъем Socket LGA1155
Процессоры Core i3/i5/i7-2000 (Sandy Bridge)
Память 2 DIMM DDR3 SDRAM 1066/1333, максимум 16 ГБ
Слоты PCI-E 1 PCI Express 2.0 x16 1 Mini PCI Express x1
Встроенное видеядро (в процессор) Intel HD Graphics 2000/3000
Видеоразъемы DVI-I, HDMI, DisplayPort
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (для мыши или клавиатуры)
Порты USB 4x 3.0 (2 разъема на задней панели)
8x 2.0 (4 разъема на задней панели)
Serial ATA 4 канала SATA 3 Гбит/с (H67)
2 канала SATA 6 Гбит/с (H67)
eSATA 1x 3 Гбит/с
RAID 0, 1, 0+1, 5 (SATA2)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek RTL8111E (10/100/1000 Мбит/с)
Беспроводная сеть Wi-Fi (802.11 b/g/n), до 300 Мбит/с
COM 1 (на плате)
PCI, ATA-133, FDD, LPT
BIOS/UEFI UEFI AMI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Wi-Fi-адаптер AzureWare AW-NE766, 2 антенны Wi-Fi, кнопка Clear CMOS


Комплект поставки

Zotac имеет богатый опыт по выпуску плат формата Mini-ITX. Первый продукт этого типа от гонконгского бренда вышел еще в 2008 году. Он сочетал в себе процессорный разъем Intel LGA775 и чипсет Nvidia nForce 610i. Более актуальное изделие — H67-ITX WiFi — предоставляет пользователю компоненты мэйнстрим-платформы Intel образца 2011 года (сокет LGA1155, чипсет Intel H67 Express) и, по доброй традиции, набортный модуль беспроводной связи Wi-Fi.

Упаковка материнской платы выполнена из картона в привычной для данного производителя цветовой гамме. Заявлена поддержка процессоров Core i3, i5 и i7 второго поколения, бюджетных Pentium и, по всей видимости, Celeron.

Zotac H67-ITX WiFi Zotac H67-ITX WiFi

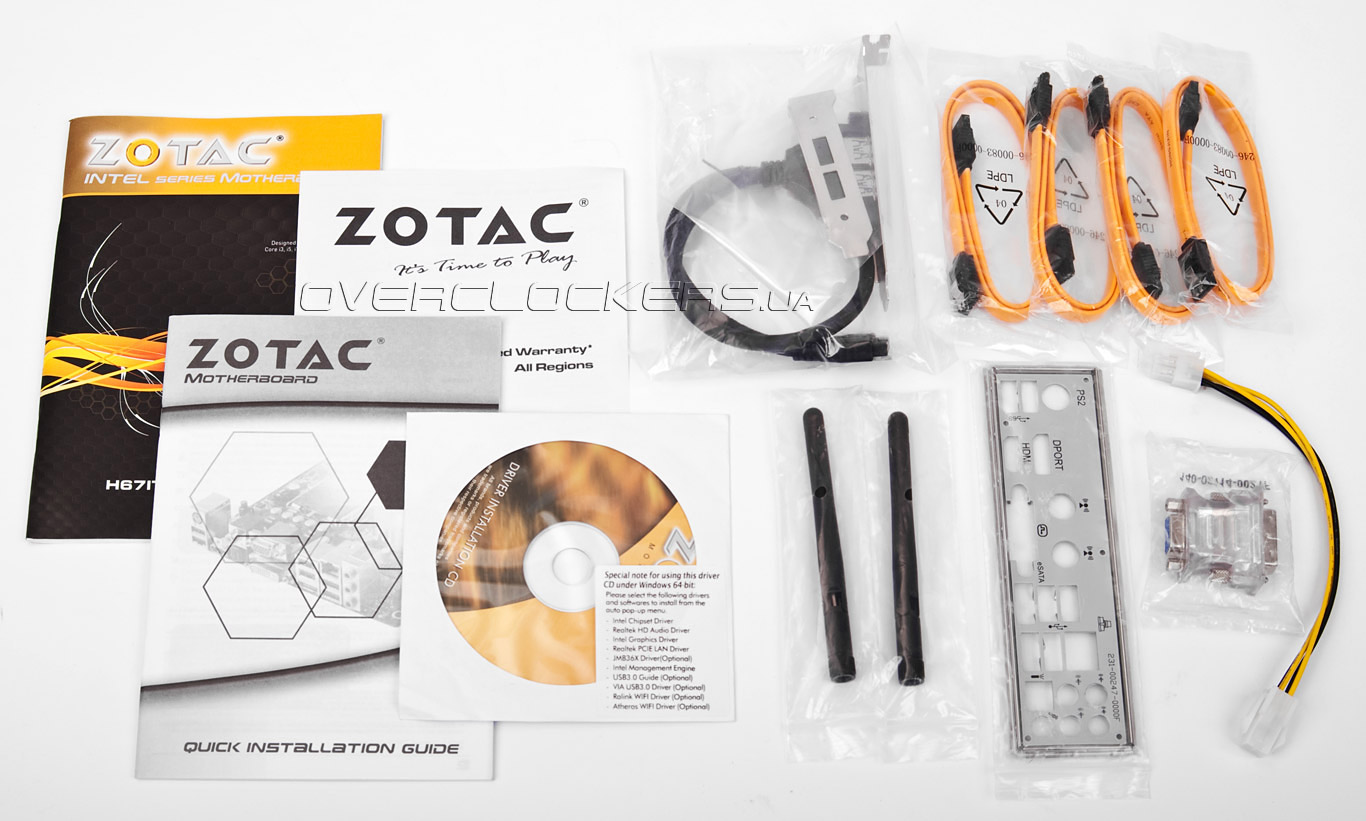

На тыльной стороне коробки указано, что, благодаря широкому функционалу, Zotac H67-ITX WiFi вполне может стать основой миниатюрного игрового компьютера, использоваться в составе мультимедийных систем HTPC и файлохранилищ. Малоопытным пользователям будет нелишне изучить перечень доступных разъемов, руководствуясь фото и сопровождающими его комментариями. Комплект поставки таков:
  • руководство пользователя;
  • краткая инструкция по установке;
  • гарантийный талон;
  • диск с драйверами;
  • две антенны Wi-Fi;
  • косичка с двумя портами USB 3.0 для задней панели;
  • четыре кабеля SATA;
  • заглушка на панель I/O;
  • переходник DVI/D-Sub;
  • удлинитель кабеля питания ATX12V 4-pin.
Zotac H67-ITX WiFi

Что же, достойный набор аксессуаров — плюс в копилку Zotac.


Внешний вид и функциональность

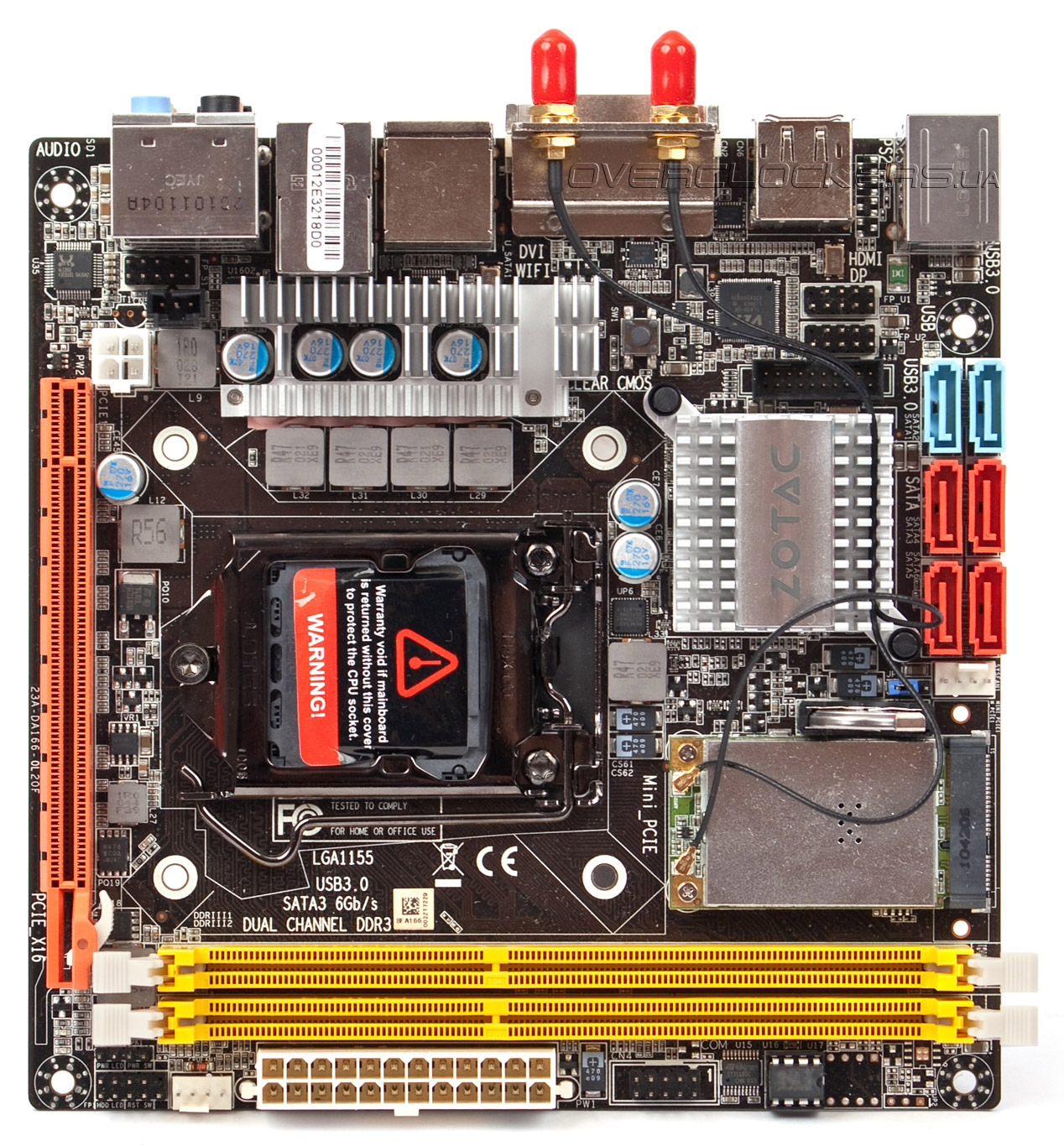

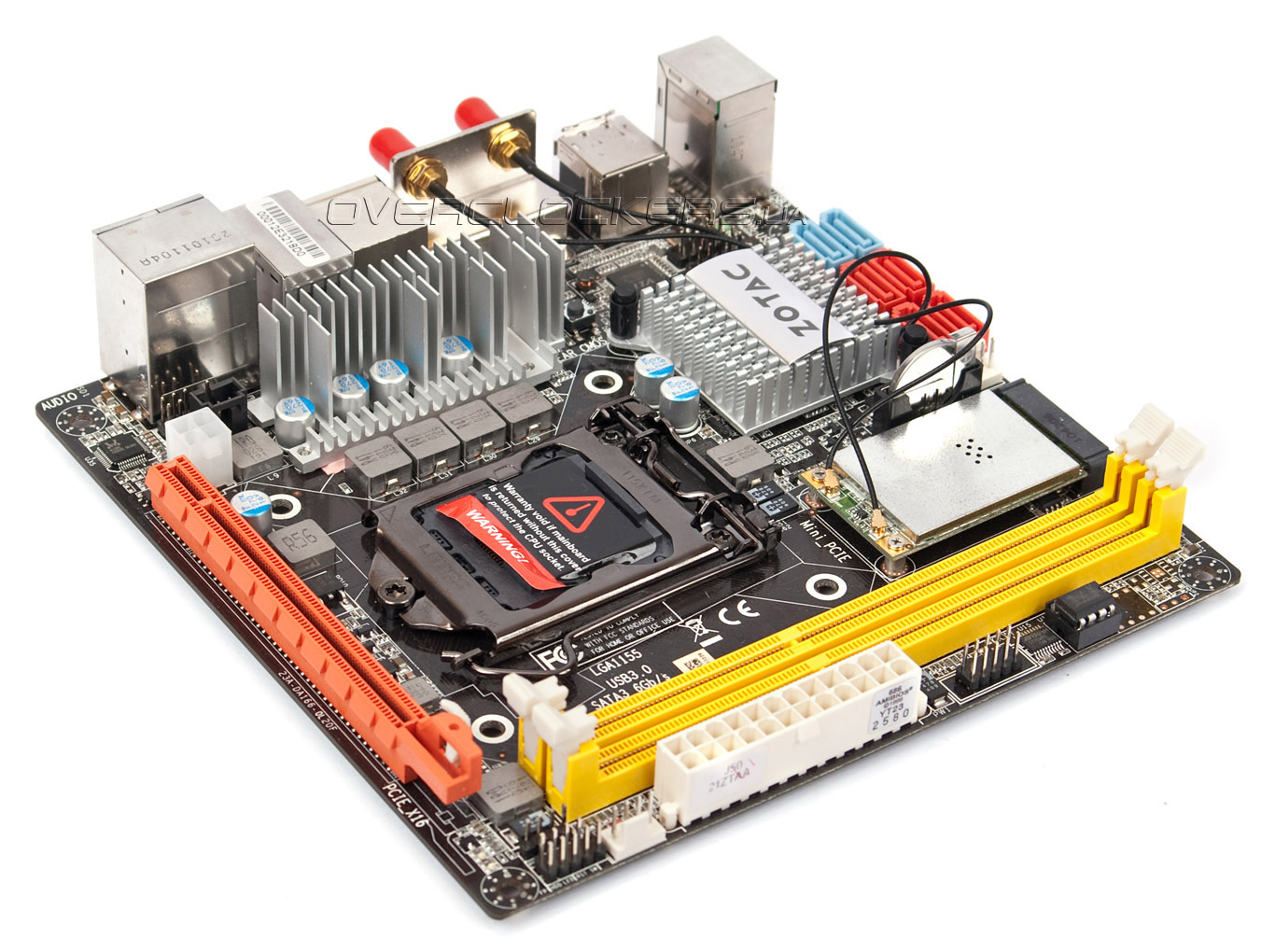

Плата выглядит в меру пестрой, если можно так выразиться. Голубым выделены порты SATA 6 Гбит/с, предупреждающая надпись на защитной крышке процессорного гнезда сообщает о том, что данный пластиковый элемент нужно сохранить на случай возникновения необходимости в гарантийном ремонте.

Zotac H67-ITX WiFi

Плотность размещения микросхем на Zotac H67-ITX WiFi весьма высока, из-за чего местоположение некоторых компонентов (разъемы SATA, чипсет, коннектор ATX12V, кнопка Clear CMOS и т.д.) кажется непривычным. Помимо полноскоростного слота для видеокарт PCI-E 2.0 x16, на печатной плате находится его «младший брат» Mini PCI-E, к которому подключен адаптер беспроводной сети Wi-Fi.

Zotac H67-ITX WiFi

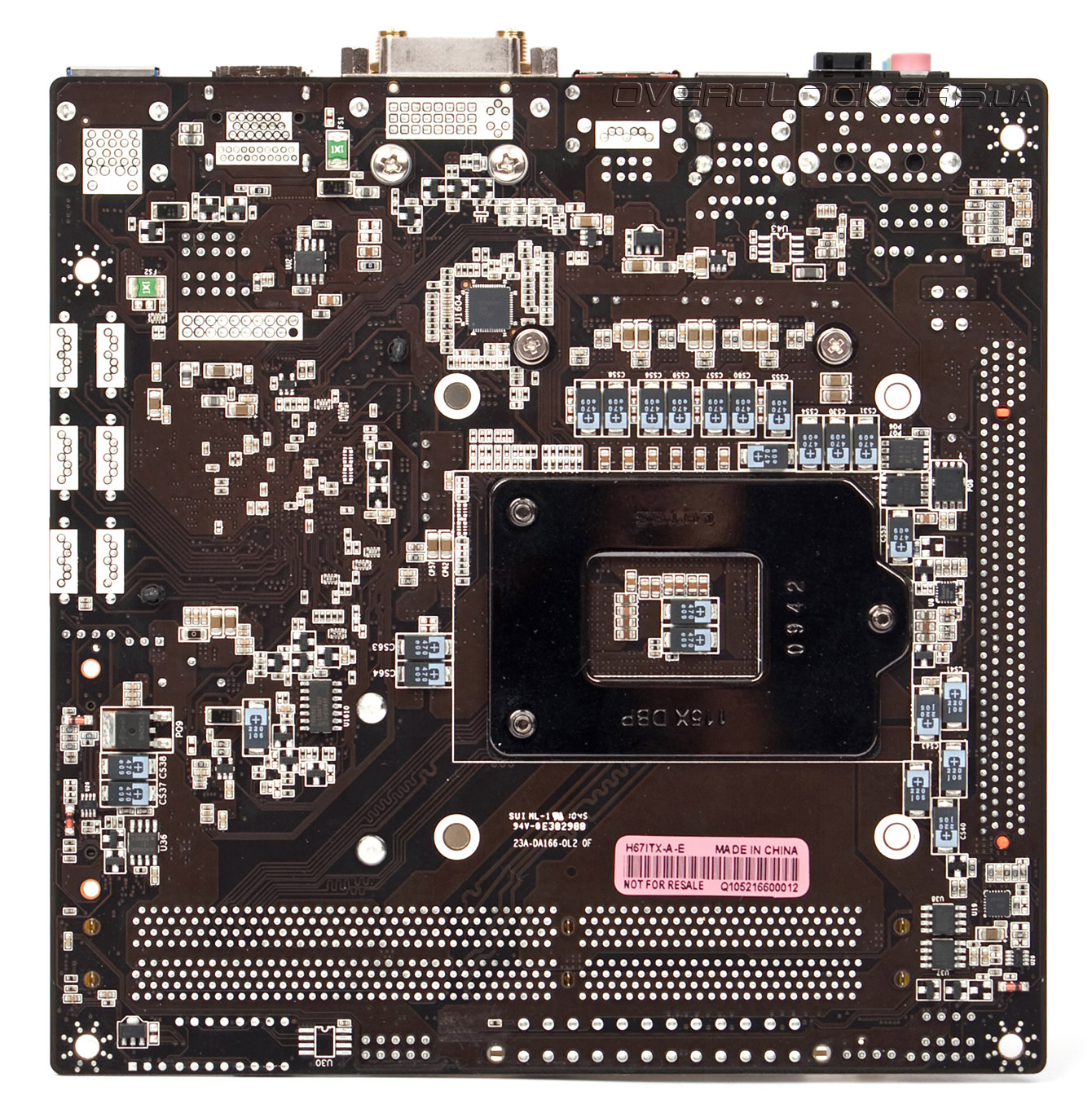

На тыльной стороне PCB распаяны два десятка танталовых конденсаторов, призванных стабилизировать питание центрального процессора и чипсета. Усилительная пластина (бэкплейт) препятствует значительному прогибу текстолита в районе сокета LGA1155. Модель платы имеет обозначение H67ITX-A-E, что говорит об использовании набора системной логики Intel H67 степпинга B2, для которого характерно наличие деградирующего в перспективе контроллера SATA-II. В настоящее время H67ITX-A-E заменена улучшенной версией — H67ITX-C-E, отличающейся от исходной лишь чипсетом H67 степпинга B3.

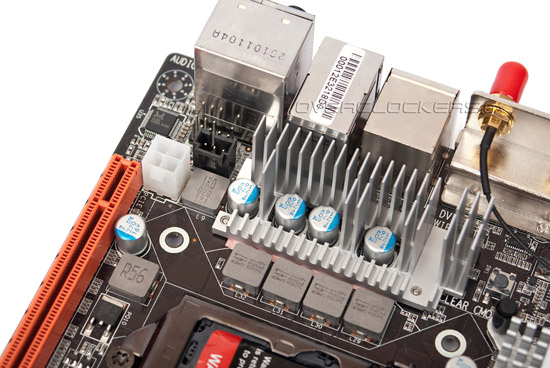

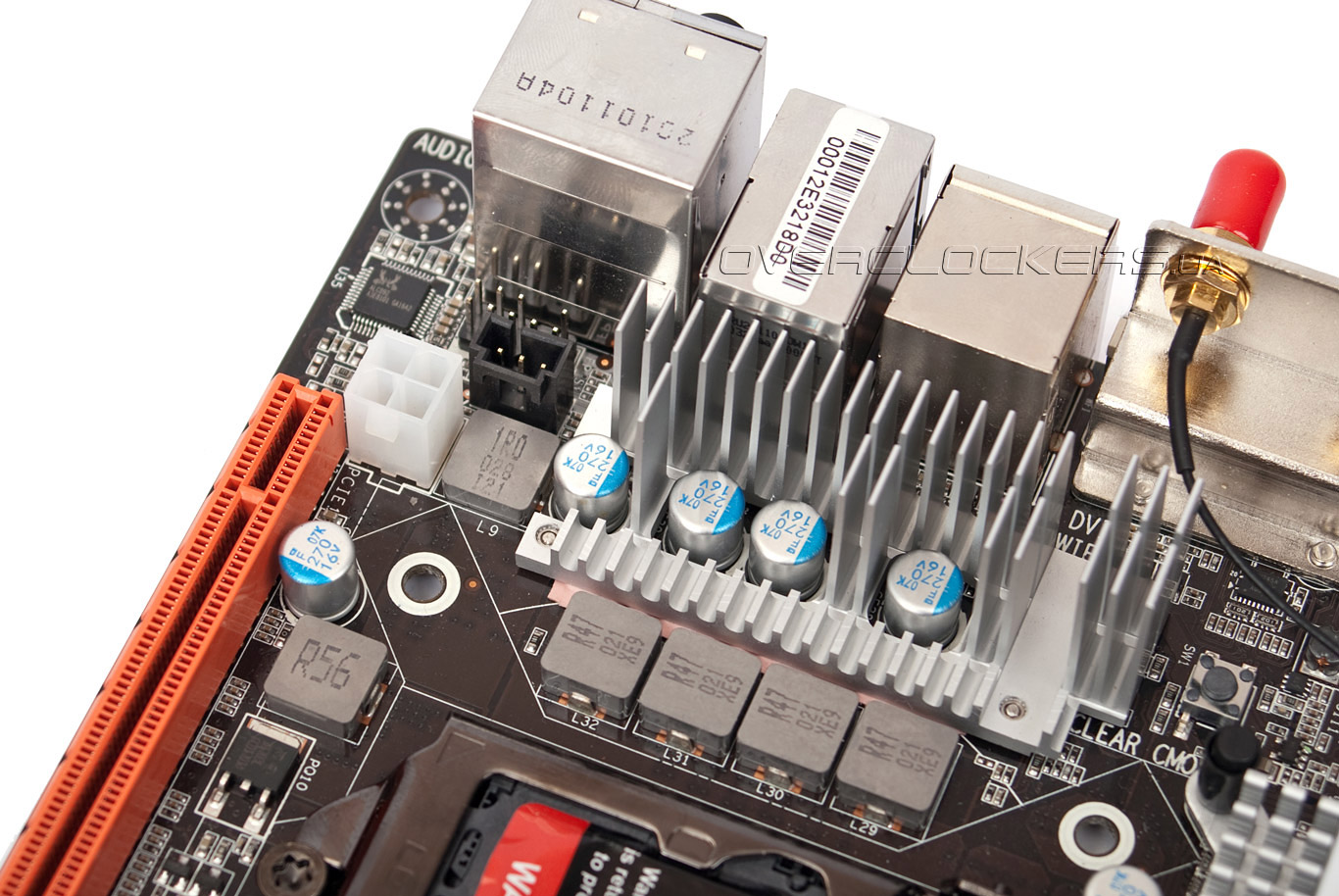

Процессор питают четыре силовые фазы, чего вполне достаточно для работы 95-ваттных Core i5/i7 как в номинальном режиме, так и с применением Turbo Boost.

Zotac H67-ITX WiFi

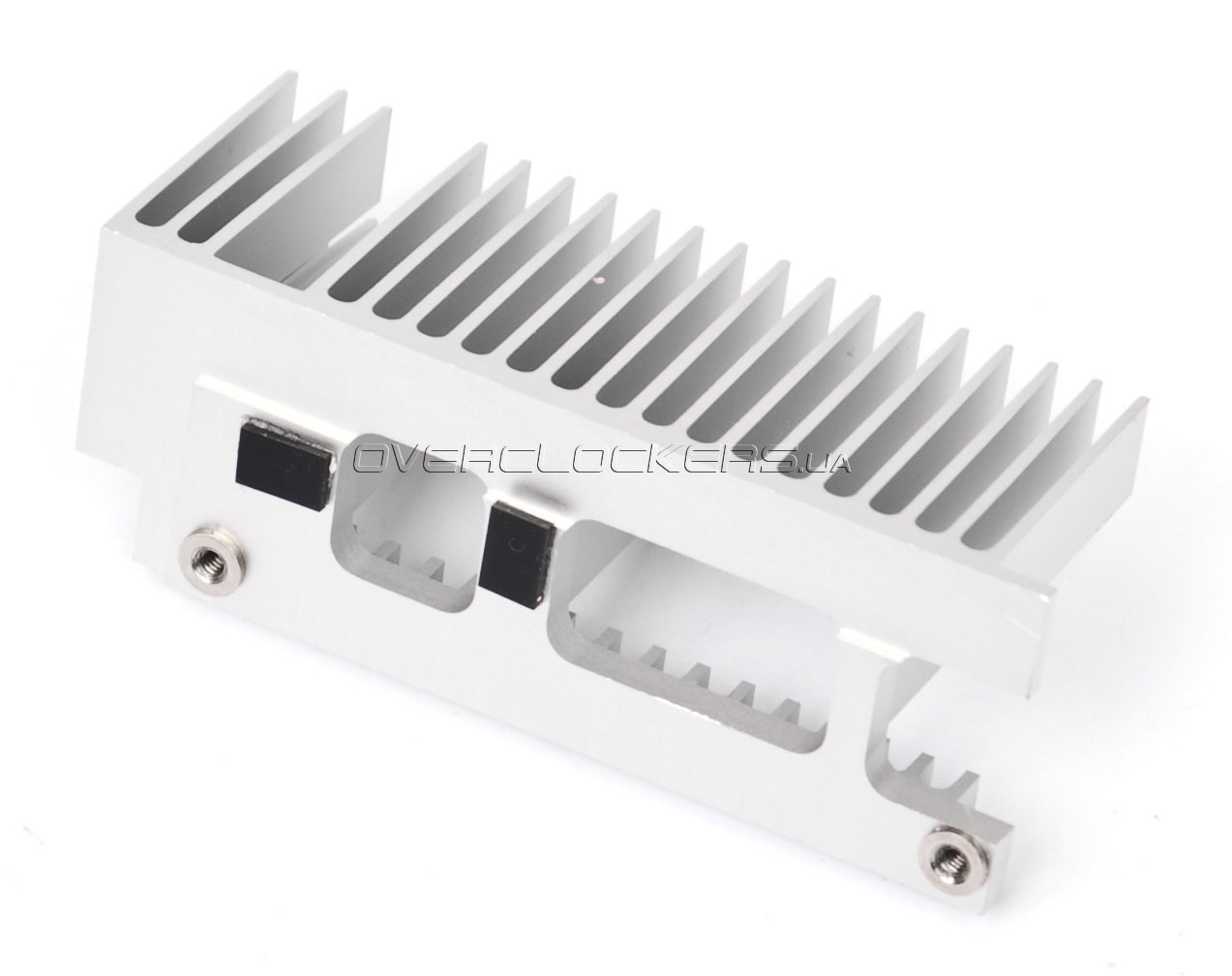

Алюминиевый радиатор, высотой примерно 3,5 см, посажен на термопрокладку и находится в непосредственной близости от CPU-сокета, тем самым ограничивая пользователя в выборе системы охлаждения.

Zotac H67-ITX WiFi

Четырехконтактный разъем ATX12V расположен в труднодоступном месте, поэтому удлинитель кабеля питания в комплекте поставки определенно должен пригодиться.

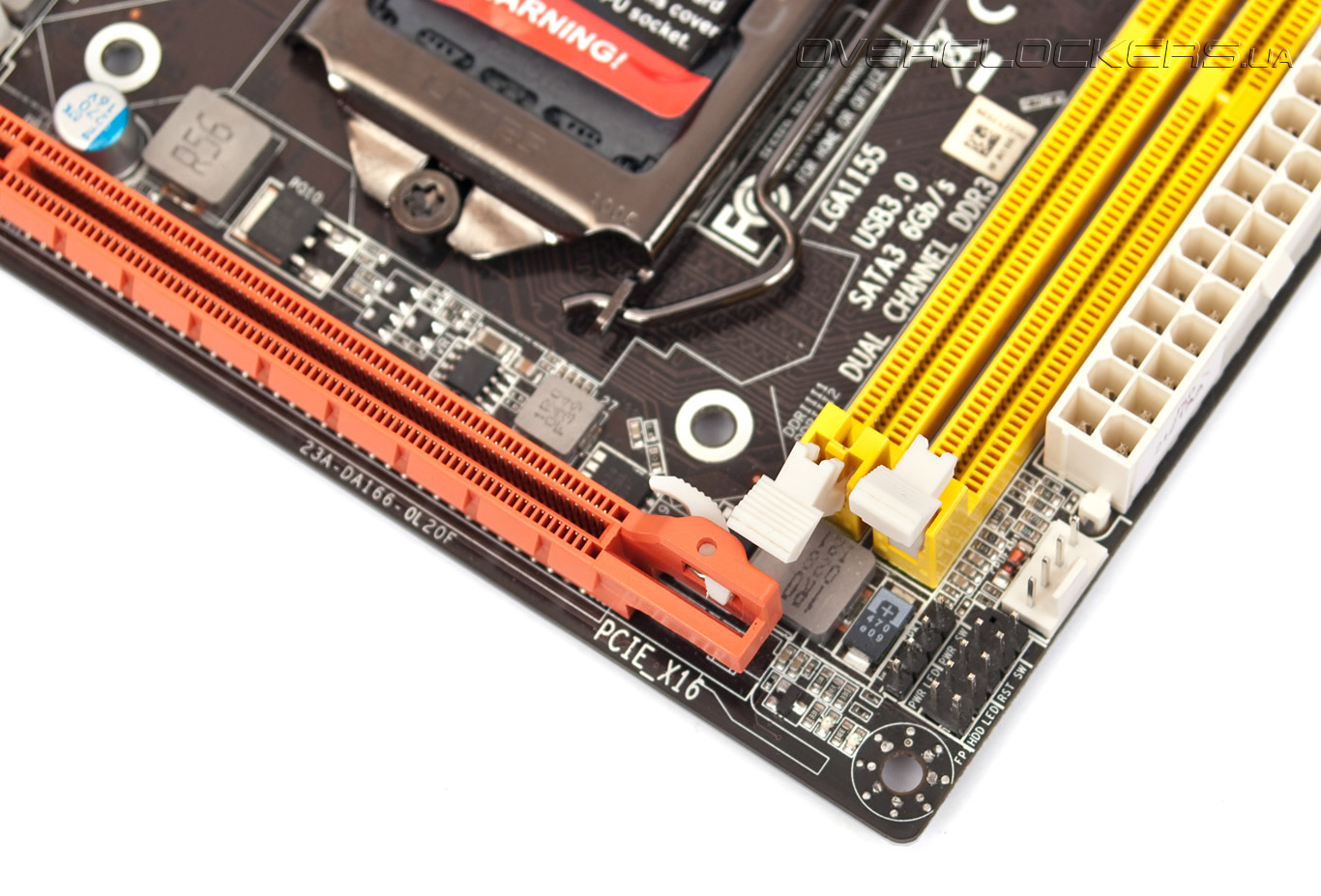

Слоты для оперативной памяти сообщаются со встроенным в процессор Sandy Bridge контроллером ОЗУ по двухканальной схеме (64+64 бит). Эффективная частота модулей ограничена значением 1333 МГц, однако использование более быстрых планок в режиме DDR3-1333 не возбраняется. Защелки слотов DIMM и PCI-E не мешают друг другу, в отличие от таковых у рассмотренной недавно ASUS E35M1-I Deluxe.

Zotac H67-ITX WiFi

Разъем PCI Express 2.0 x16 функционирует на полной скорости (x16). Он готов работать с практически любым видеоускорителем при условии, что карта поместится в корпус. Проблемы с совместимостью могут возникнуть только при установке плат с радиатором, вынесенным назад с помощью тепловых трубок. Таковых мало, но все же...

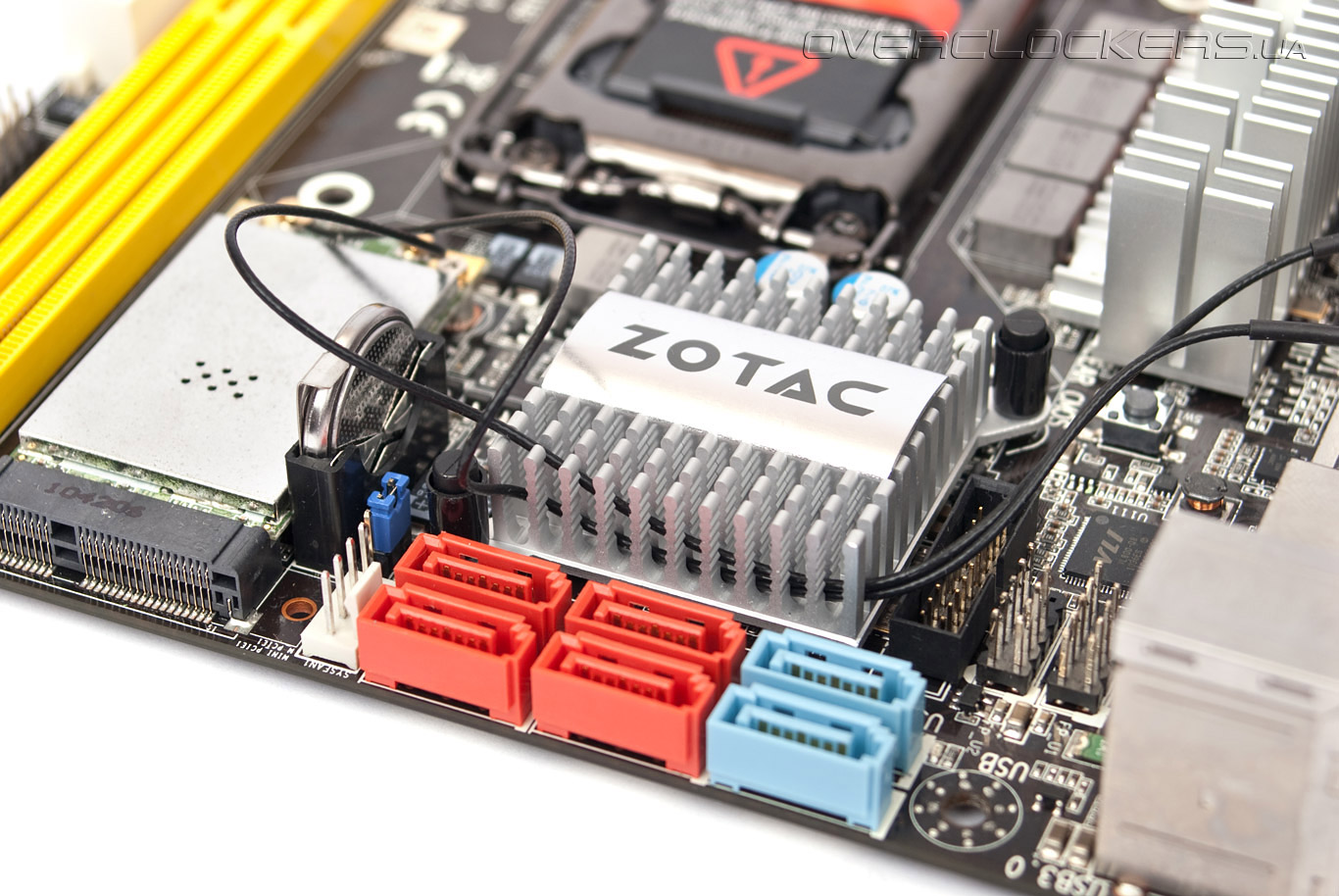

Чипсет H67 охлаждается небольшим игольчатым радиатором с логотипом Zotac. Возможности данной микросхемы были вкратце описаны в одном из предыдущих материалов на нашем сайте. Коротко говоря, с его помощью можно осуществить вывод изображения, сформированного процессорной графикой, реализовать на плате четыре порта SATA 3 Гбит/с, два SATA 6 Гбит/с (см. фото выше) и максимум 14 портов USB 2.0. Восемь чипсетных линий PCI-E 2.0 x1 распределены между слотом Mini PCI Express x1 и «внешними» контроллерами — сетью, звуком, USB 3.0, eSATA и др.

Zotac H67-ITX WiFi

Комплектный Wi-Fi-адаптер AzureWare AW-NE766, который согласно спецификациям поддерживает стандарты IEEE 802.11 b/g/n, без проблем работал в паре с маршрутизатором D-Link DIR-300/NRU. Максимальная скорость загрузки файлов составляла около 50 Мбит/с, скорость отправки — 40 Мбит/с. Заметим, что наша модель маршрутизатора ограничивает пропускную способность Wi-Fi значением 54 Мбит/с (стандарт 802.11g). Между картой расширения AzureWare и чипсетом втиснулись батарейка UEFI и разъем для подключения процессорного вентилятора.

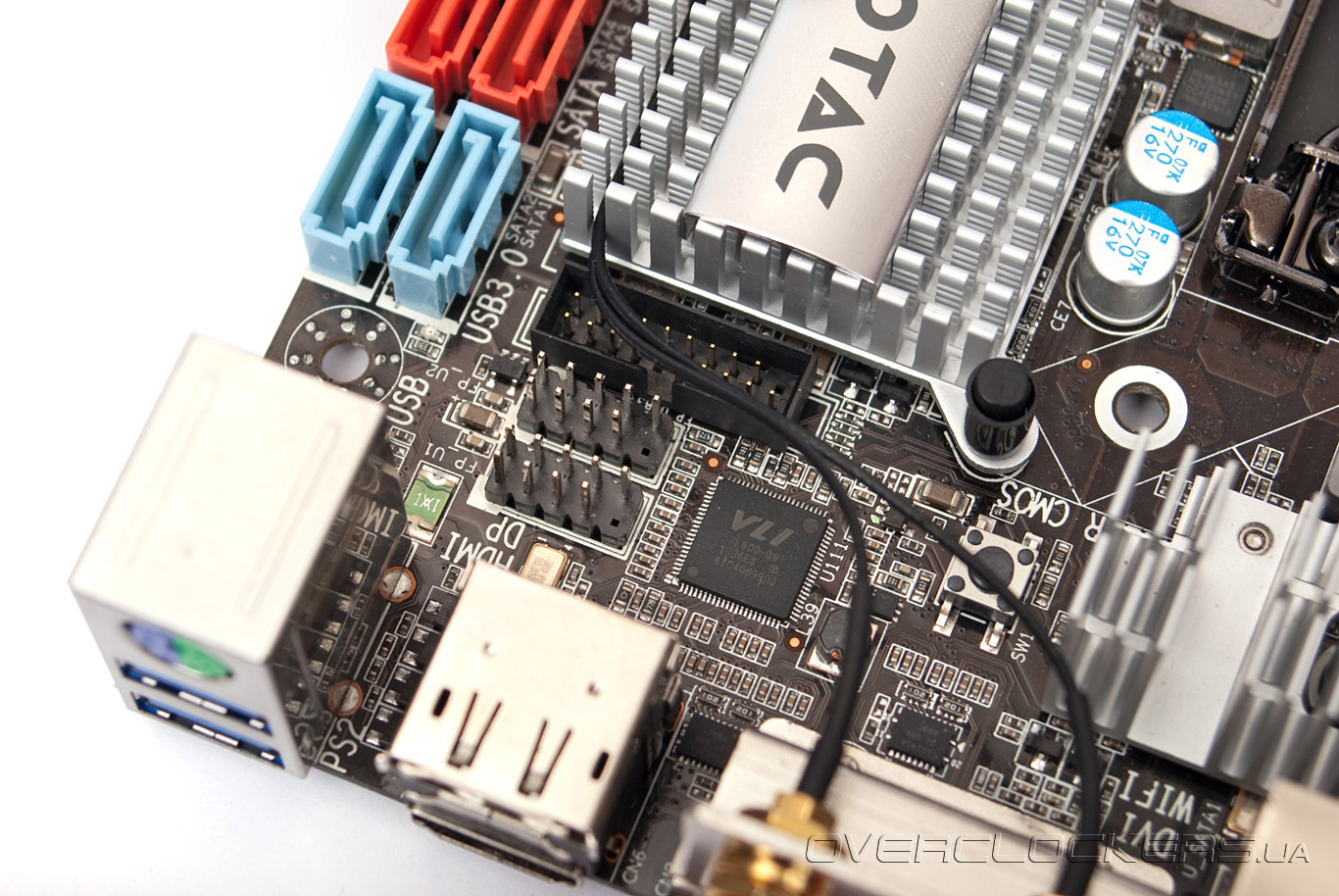

По соседству распаян четырехпортовый контроллер USB 3.0 с маркировкой VLI VL800-Q8, а также коннекторы 2 x USB 3.0 и 4 x USB 2.0 для вывода соответствующих разъемов на лицевую панель корпуса. В кадр попала и кнопка сброса настроек UEFI.

Zotac H67-ITX WiFi

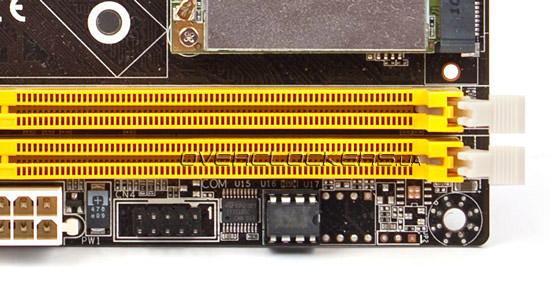

Справа от основного разъема питания находятся две группы контактов для чипов UEFI, однако «флешка» с микрокодом всего одна.

Zotac H67-ITX WiFi

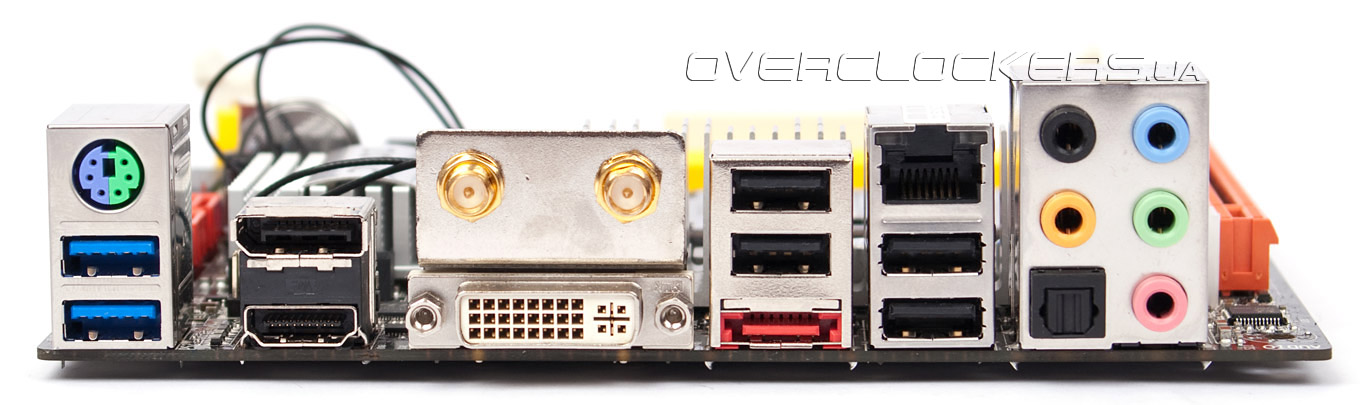

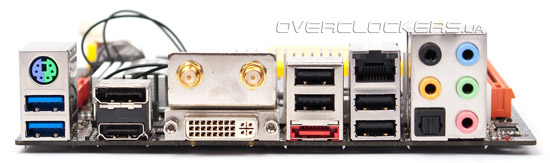

Задняя панель представлена гибридным PS/2 (для мыши или клавиатуры), парой USB 3.0, цифровыми видеовыходами DisplayPort, HDMI и DVI-I, двумя разъемами для антенн Wi-Fi, четырьмя портами USB 2.0, единичными eSATA 3 Гбит/с (контроллер JMicron JMB360) и RJ-45 (гигабитная сеть Realtek RTL8111E), а также оптическим S/PDIF и пятью Mini-Jack (7.1-канальный аудиокодек Realtek ALC892).

Zotac H67-ITX WiFi
Некоторые вещи в этом мире созданы для разгона!
