«Мини» снова в моде! Обзор и тестирование материнской платы ECS H67H2-I формата Mini-ITX для процессоров Intel Sandy Bridge

UEFI Setup

Материнская плата ECS H67H2-I оснащена прошивкой AMI UEFI, программистами ECS был разработан оригинальный графический интерфейс, который имеет достаточно приятный и запоминающийся дизайн. После входа в главное меню пользователь наблюдает окно, в котором отображается дата, время, краткая системная информация. Здесь же можно выбрать язык отображения, загрузить настройки «по умолчанию», задать порядок инициализации загрузочных устройств или перейти в раздел Advanced.

UEFI Setup ECS H67H2-I

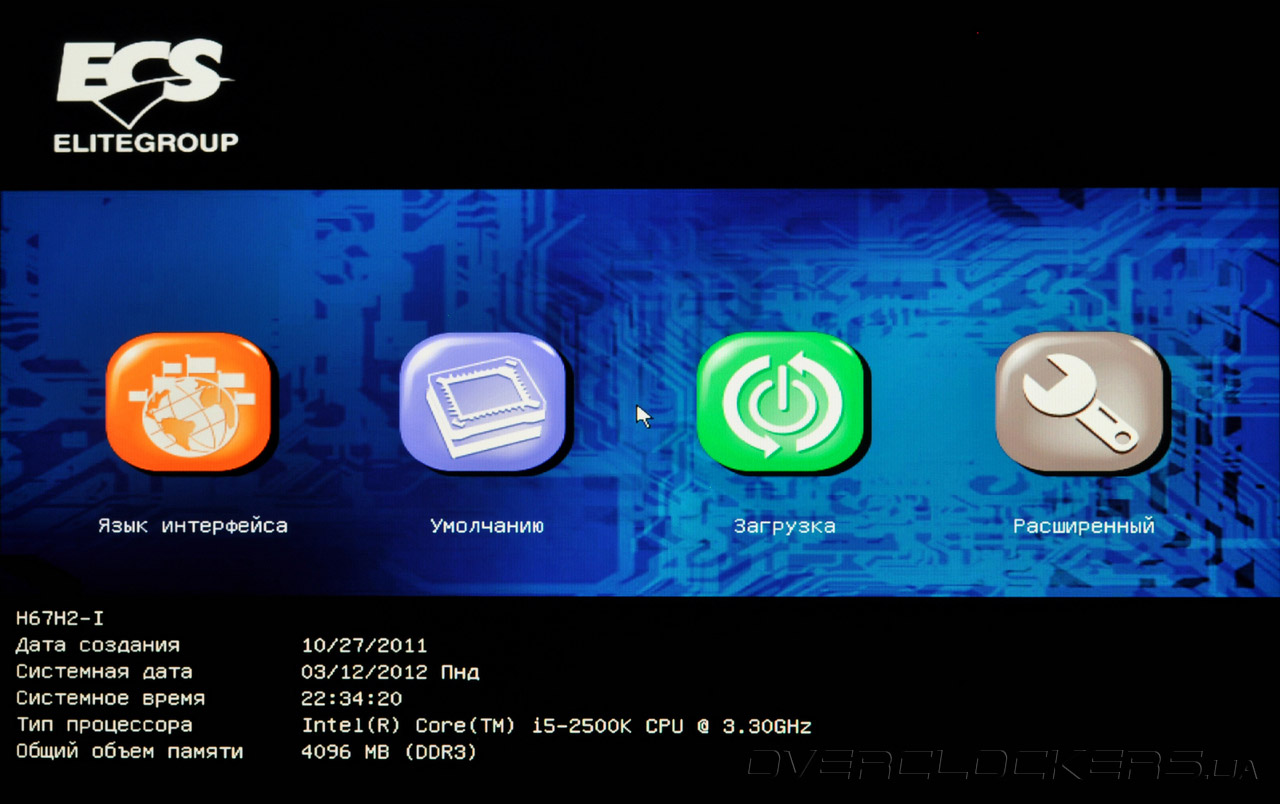

Мы проверили качество локализации, выбрав русский язык отображения меню. Увы, разработчики прошивки сэкономили на переводчике, иначе объяснить появление надписей «Умолчанию» и «Расширенный» сложно. Поэтому мы не стали испытывать судьбу и дальнейшие изучение UEFI материнской платы проводилось с английским языком интерфейса.

UEFI Setup ECS H67H2-I

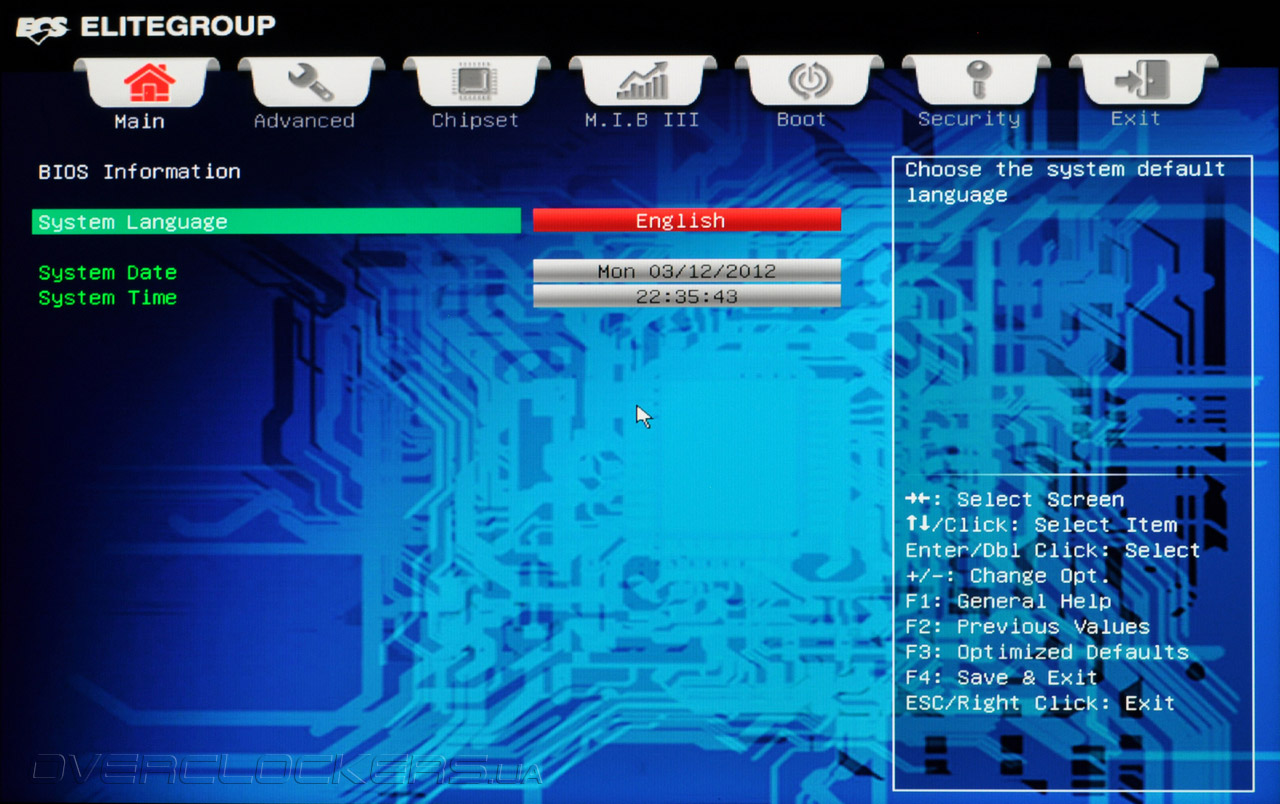

Раздел Advanced содержит множество вкладок, в которые включают все возможные опции. Например, вкладка Main позволяет задать дату, время и выбрать язык отображения меню.

UEFI Setup ECS H67H2-I

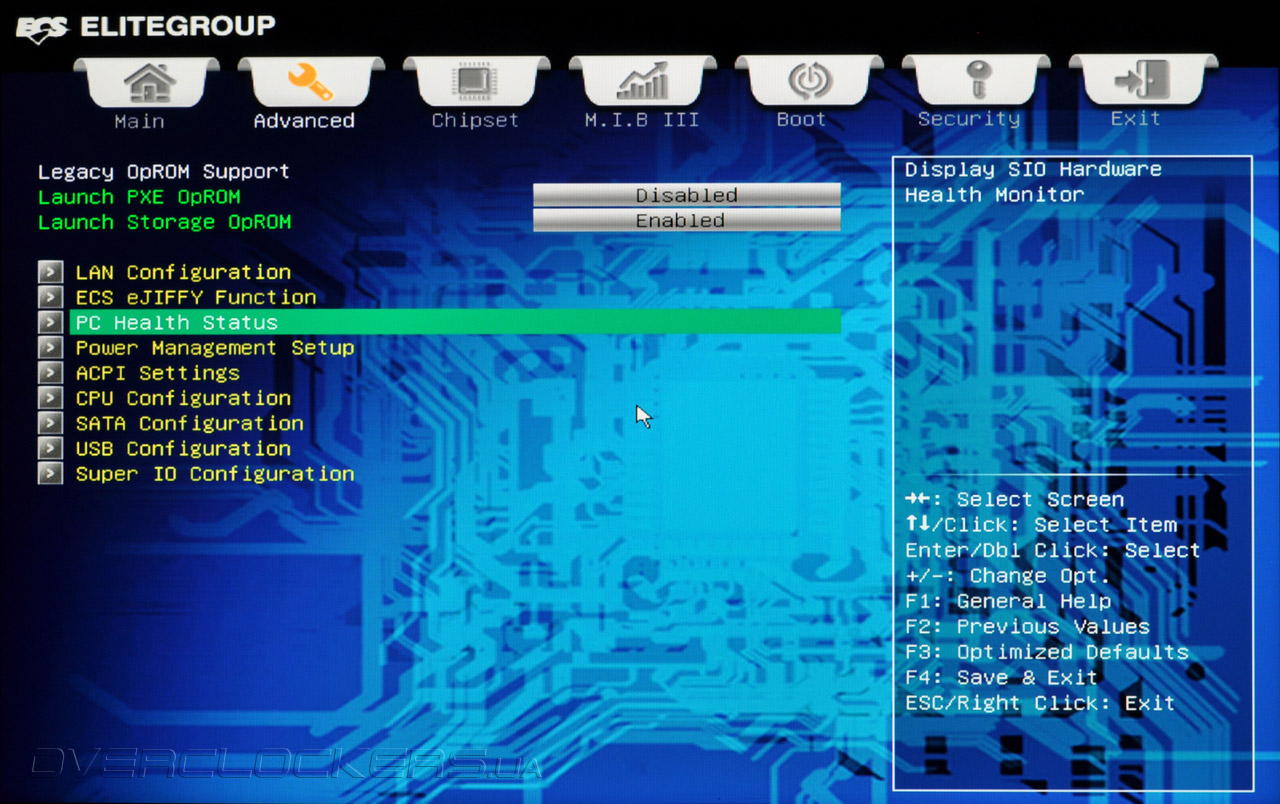

Следующий пункт меню Advanced называется…тоже Advanced. Очевидно, разработчики подходили к наполнению прошивки с формальной точки зрения, мало заботясь об эстетической составляющей. Наполнение этого подменю включает настройки сетевой и дисковой подсистем, дополнительных контроллеров, устройств USB и параметры электропитания. Загадочная ECS eJIFFY Function является очередной реализацией облегченной операционной системы на базе Linux, которая требует установки на жесткий диск. Как и другие подобные продукты, eJIFFY позволяет просматривать веб-странички, обмениваться мгновенными сообщениями и просматривать фотографии.

UEFI Setup ECS H67H2-I

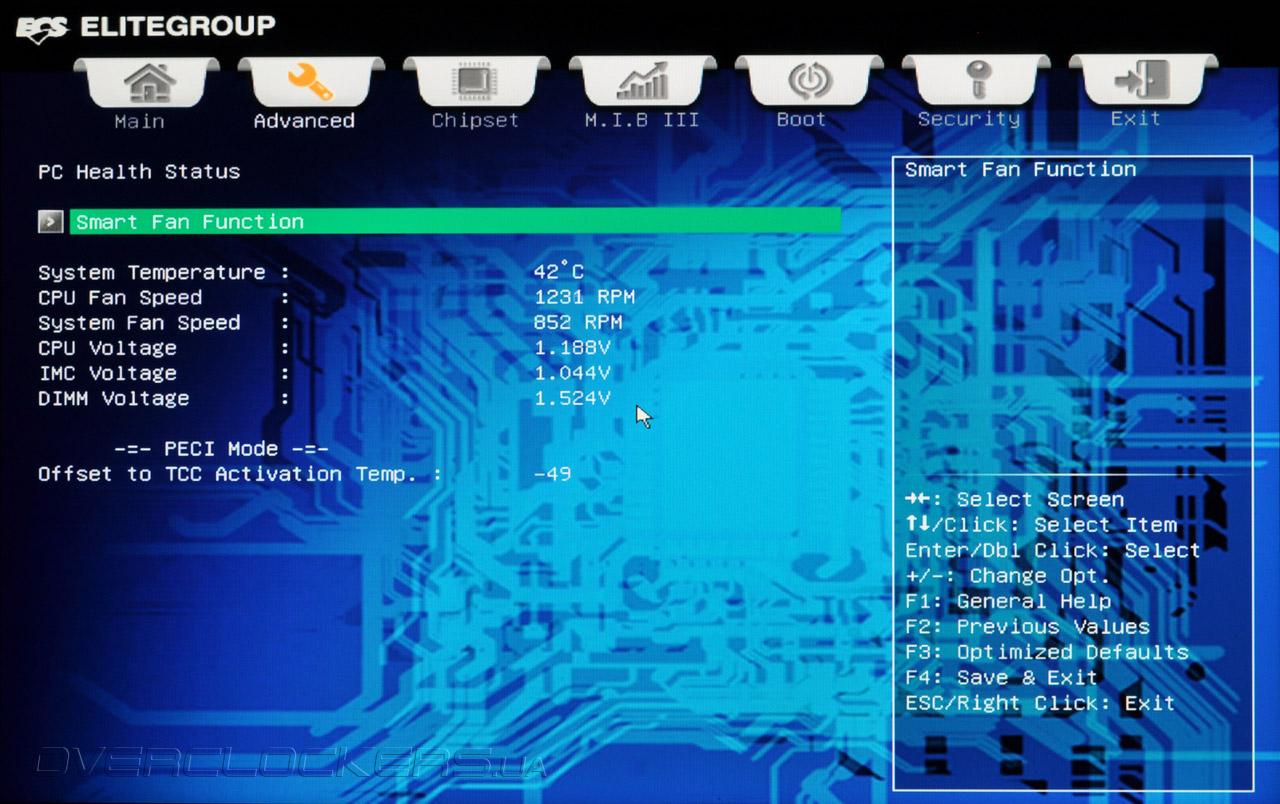

Во вложенном меню PC Health Status выводятся показания датчиков аппаратного мониторинга. Отображаются температура центрального процессора, скорости вращения двух вентиляторов и три напряжения. Интересно выглядят показания датчика Offset to TCC Activation Temp., который показывает запас температур до момента активации процессорных механизмов защиты от перегрева.

UEFI Setup ECS H67H2-I

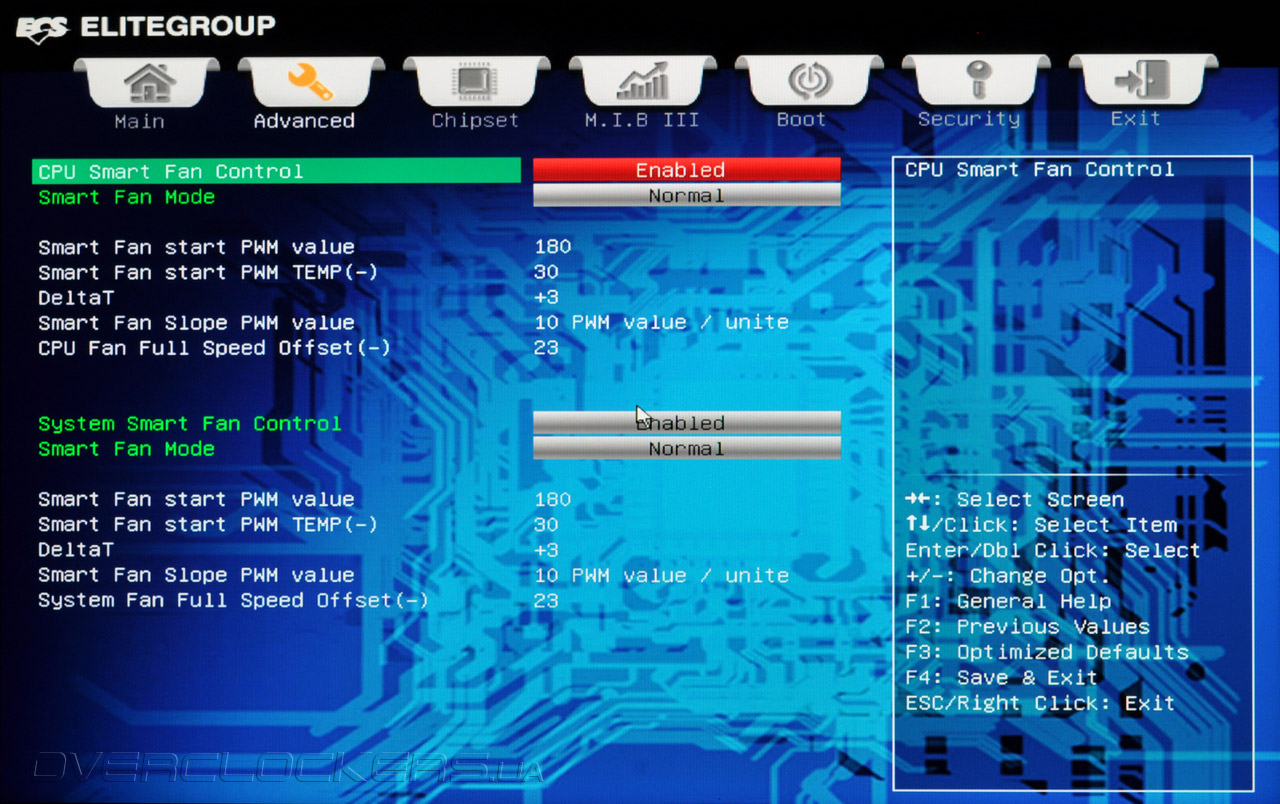

В этом же подменю находится опция Smart Fan Function, которая отвечает за регулировку оборотов крыльчаток кулеров в зависимости от температуры.

UEFI Setup ECS H67H2-I

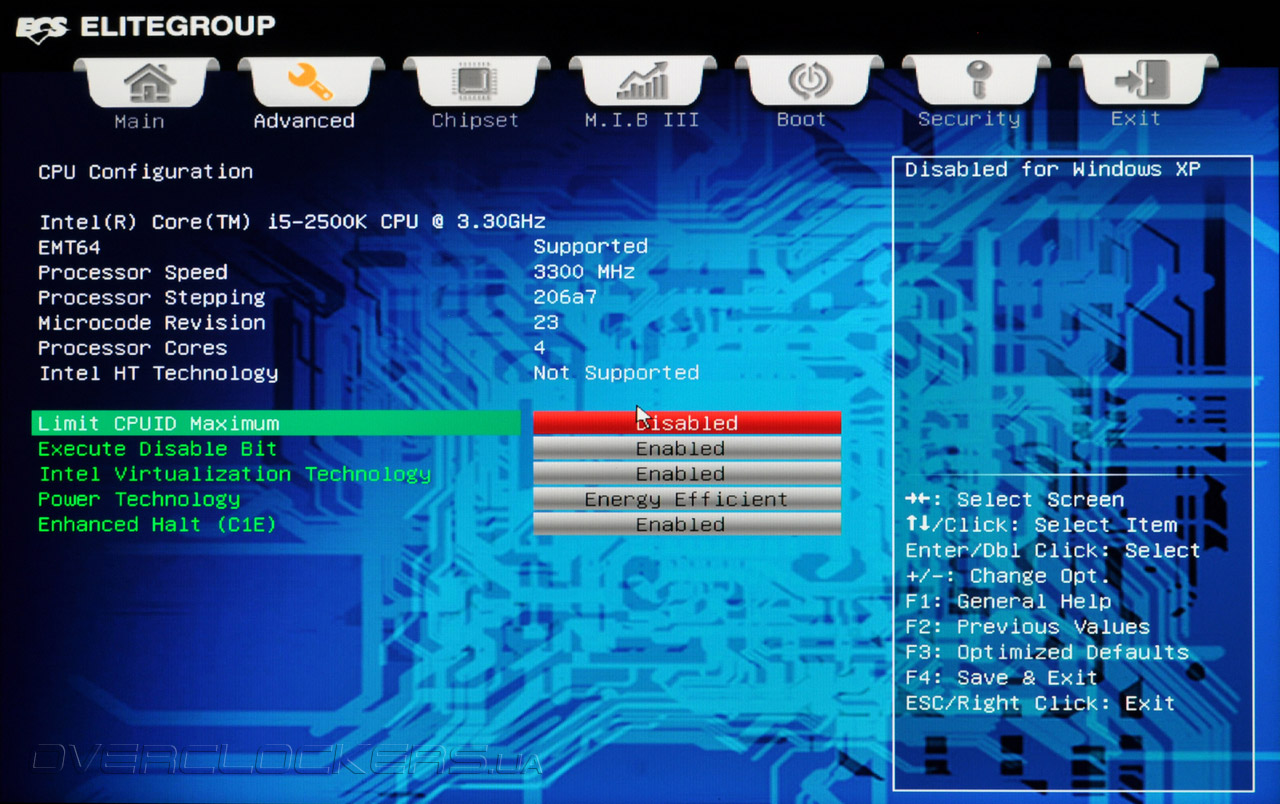

Еще одна вкладка меню Advanced, на которую мы обратим ваше внимание — CPU Configuration. Именно здесь активируются опции энергосбережения, аппаратная защита от вирусов и технология виртуализации.

UEFI Setup ECS H67H2-I

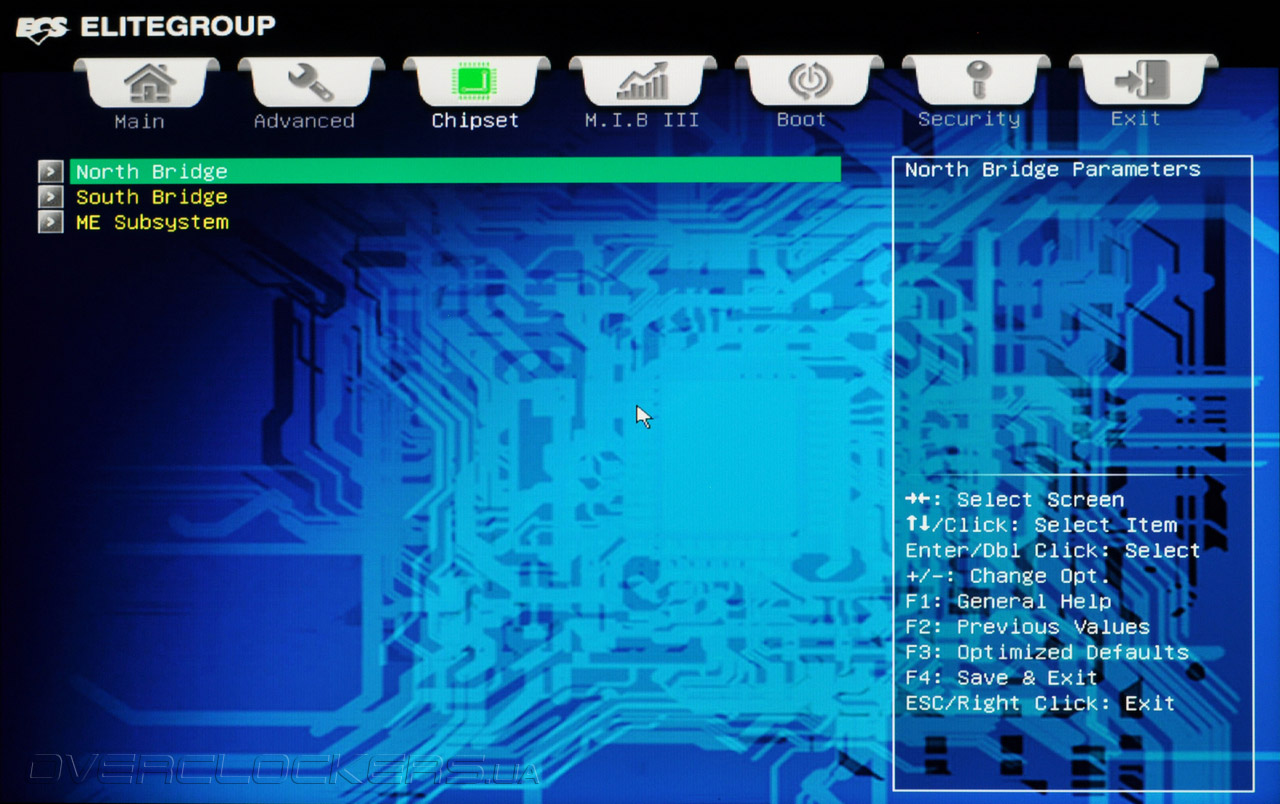

В пункте меню Chipset сосредоточены параметры системной логики и подсистемы Intel ME — Management Engine.

UEFI Setup ECS H67H2-I

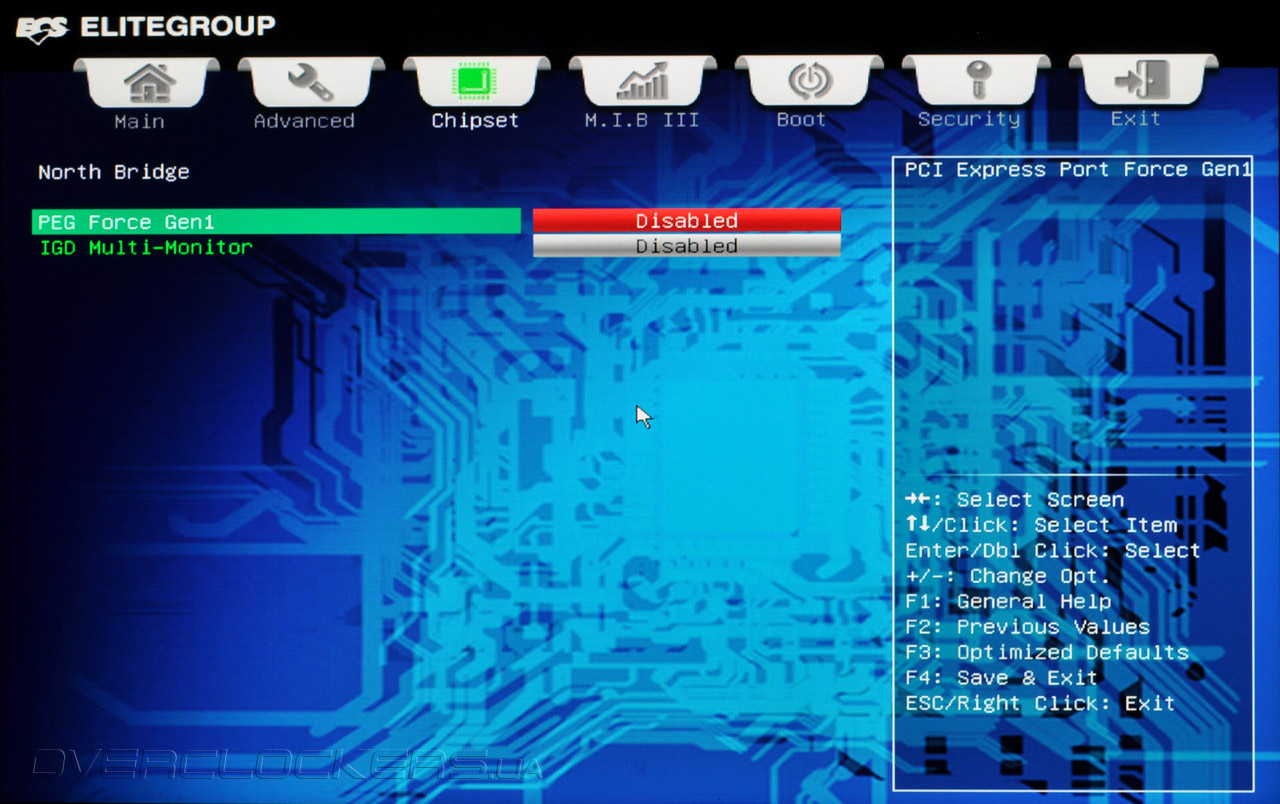

Для северного моста можно задать режим работы слота PCI-E x16 и принудительно включить встроенное графическое ядро.

UEFI Setup ECS H67H2-I

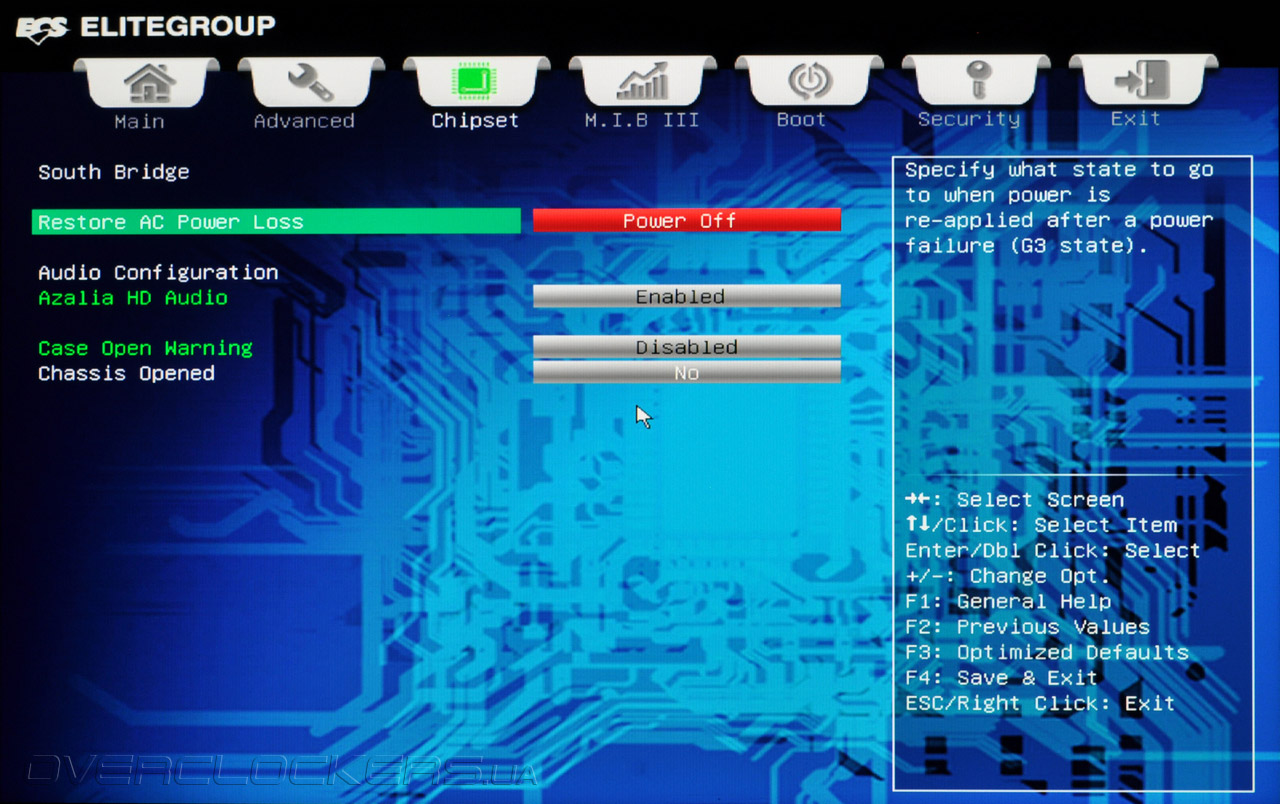

В подменю South Bridge настраивается поведение материнской платы после сбоя электропитания и сигнализация вскрытия системного блока. Неожиданно, но именно здесь можно встретить управление встроенным звуковым кодеком.

UEFI Setup ECS H67H2-I

При изучении прошивки ECS H67H2-I не следует забывать, что перед нами плата формата Mini-ITX, ориентированная для работы в составе НТРС или неттопов. К тому же, чипсет Intel H67 Express совершенно не поддерживает функции разгона. Тем не менее, в UEFI участницы сегодняшнего обзора присутствует раздел M.I.B. — MB Intelligent BIOS, в котором, по идее, должны быть собраны опции увеличения быстродействия.

UEFI Setup ECS H67H2-I

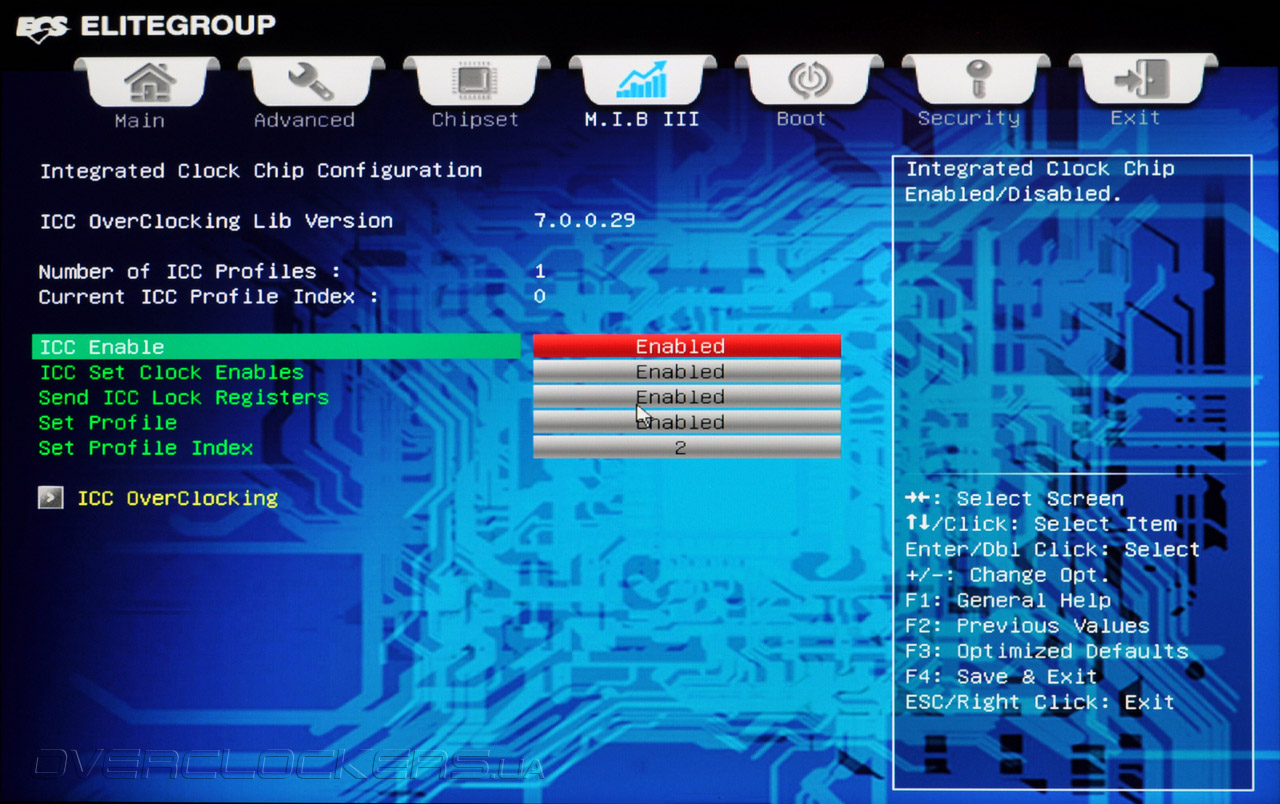

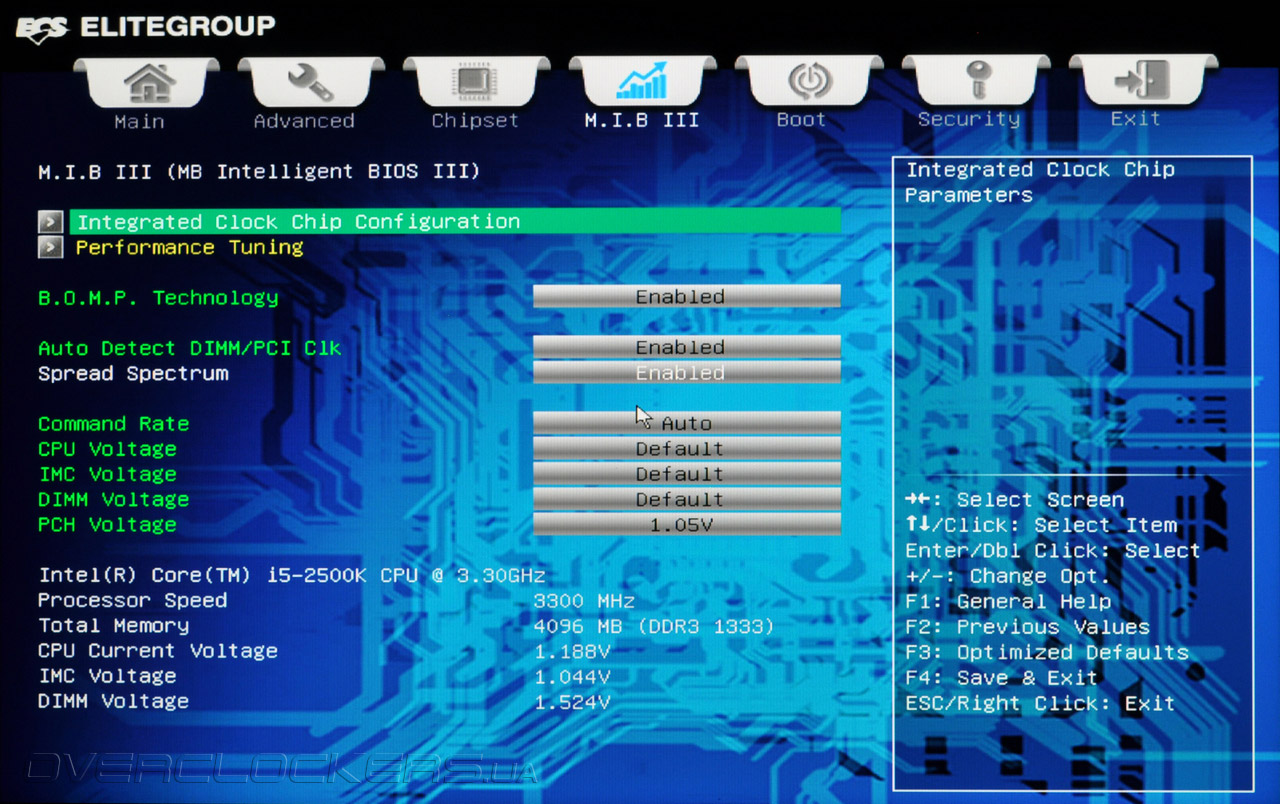

Весьма интригующе выглядит опция Integrated Clock Chip Configuration, которая должна отвечать за настройку генератора опорной частоты, от которого синхронизируются процессор и все компоненты материнской платы.

UEFI Setup ECS H67H2-I

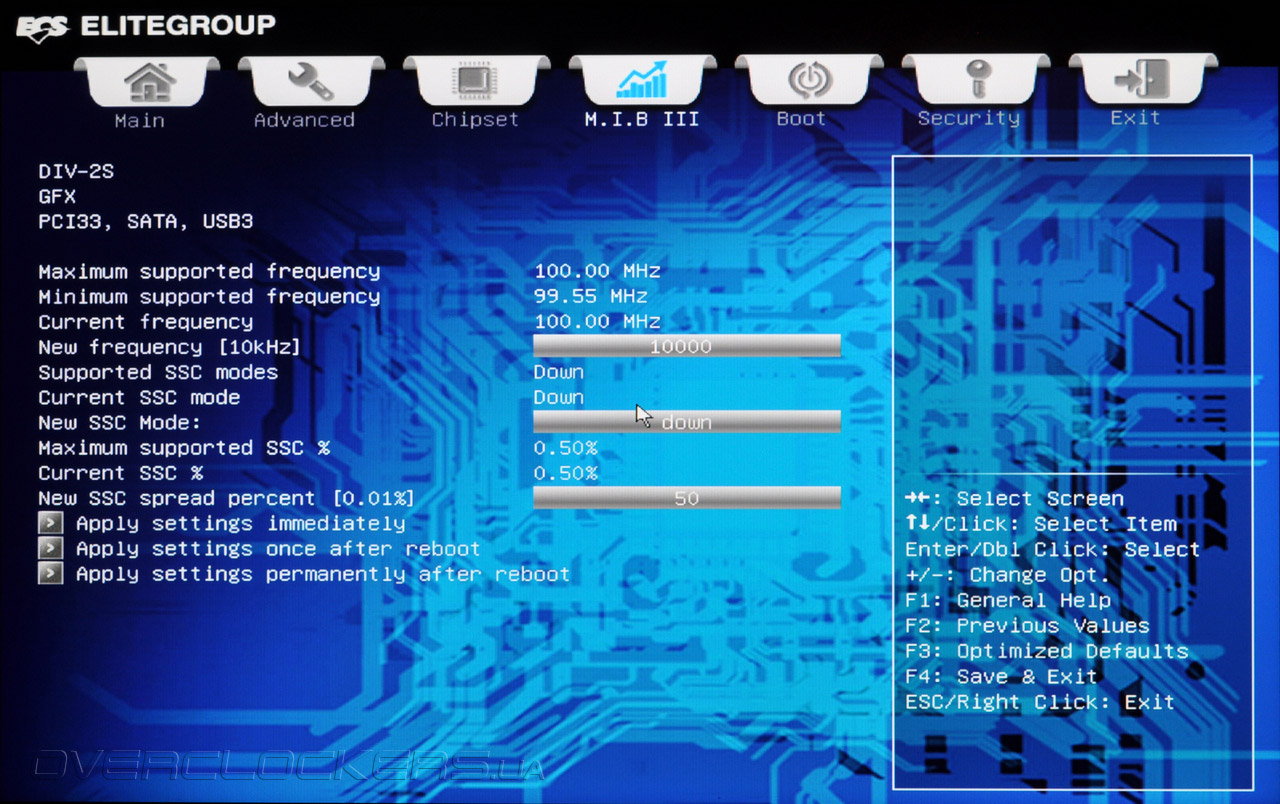

На практике, это меню выполняет лишь информационную роль, так как ни одна из опций не подлежит изменению.

UEFI Setup ECS H67H2-I

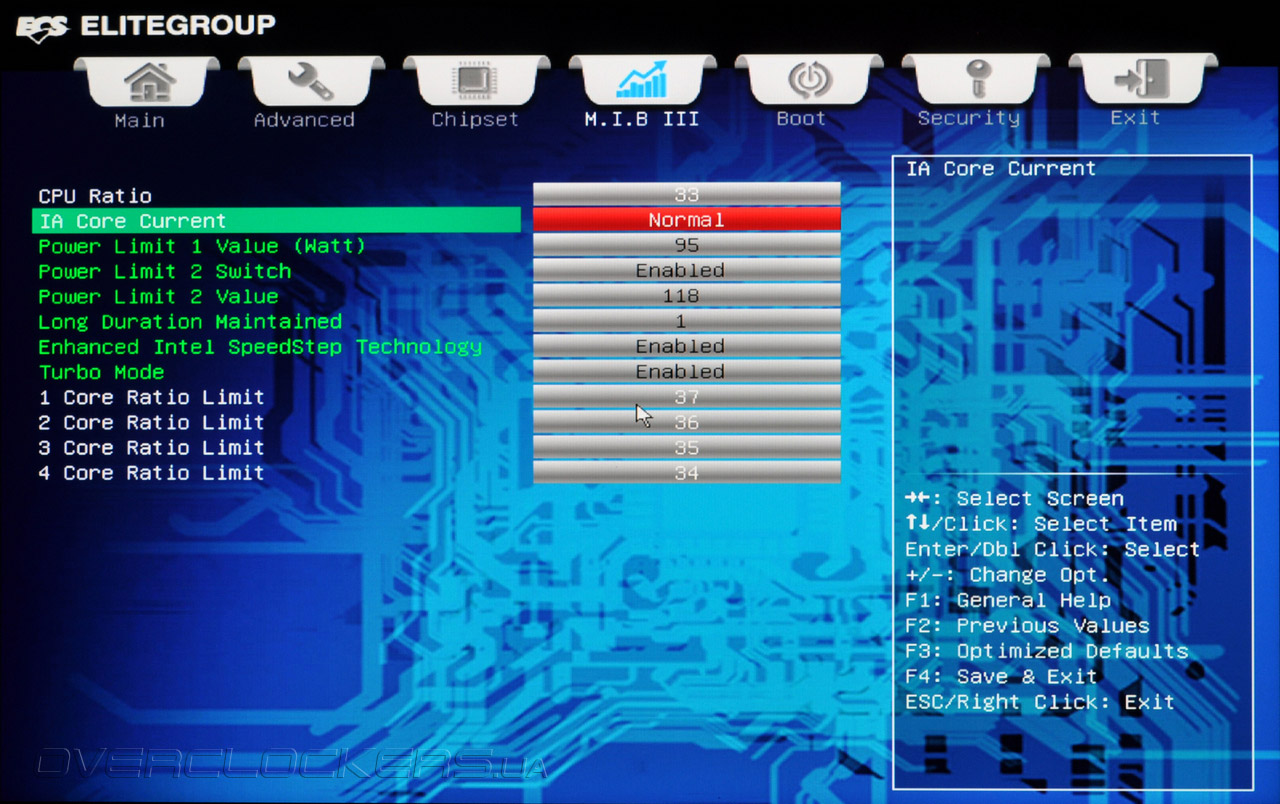

Вкладка CPU Configuration подменю Performance Tuning содержит настройки лимитов энергопотребления центрального процессора, позволяет активировать Intel Turbo Boost и EIST, которая помогает экономить электроэнергию за счет снижения напряжения и частоты. При этом, несмотря на использование процессора Intel Sandy Bridge серии «К», изменение множителя невозможно, как и на всех на платах с H67.

UEFI Setup ECS H67H2-I

То же самое касается настроек подсистемы ОЗУ, меню Chipset configuration не позволяет управлять частотой и задержками модулей оперативной памяти.

UEFI Setup ECS H67H2-I

Единственный параметр быстродействия, который подлежит изменению — тайминг Command Rate, который может принимать значение Auto, 1Т или 2Т.

В этой связи возможности по управлению напряжения, которые имеются в прошивке материнской платы, совершенно неинтересны. Мы абсолютно не собираемся расстраиваться по поводу отсутствий возможностей разгона у ECS H67H2-I, напротив, их наличие было бы настоящим чудом!

Мы так и не обнаружили подпрограммы для обновления микрокода, зато UEFI участницы сегодняшнего обзора позволяет сохранить единственный профиль пользовательских настроек.

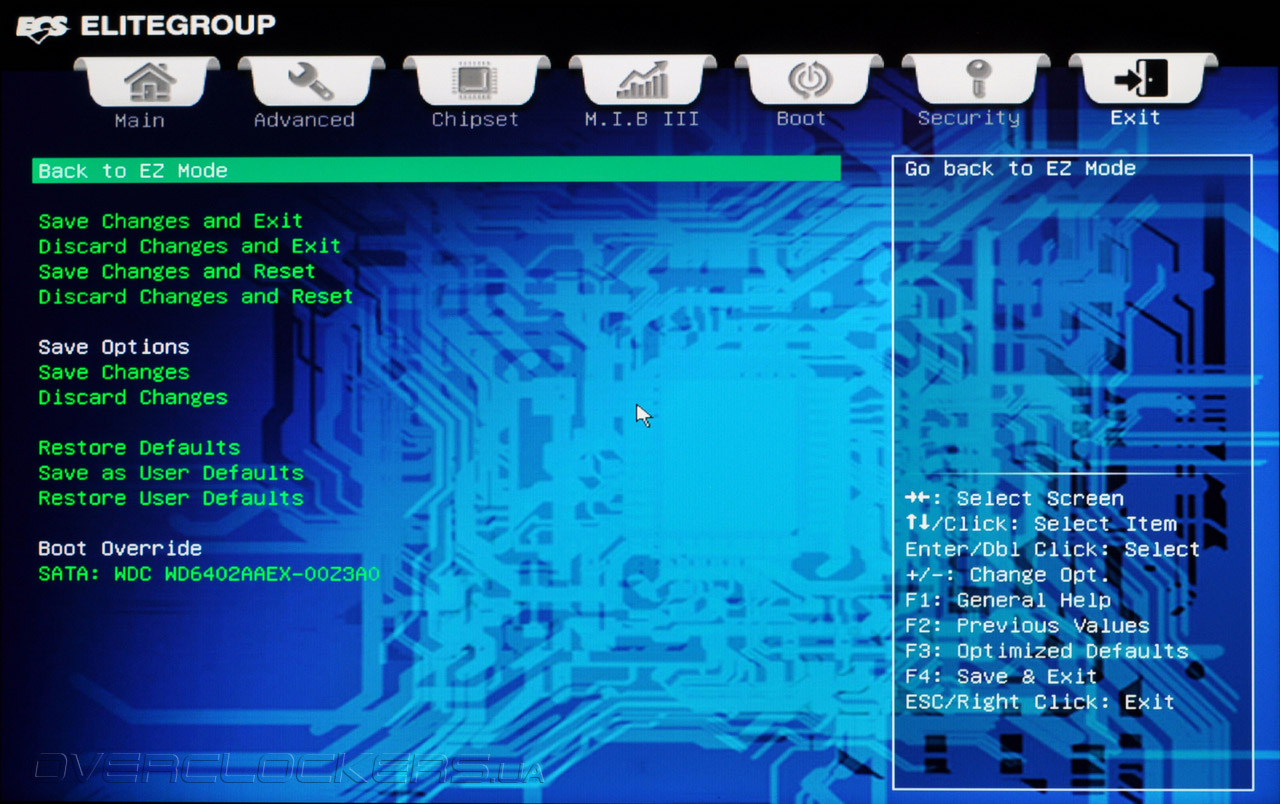

UEFI Setup ECS H67H2-I

В качестве промежуточного итога можно смело сказать, что прошивка ECS H67H2-I не представляет никакого интереса для любителей разгона, но другого мы и не ждали от материнской платы формата Mini-ITX. Зато графический интерфейс UEFI достаточно удобен, серьезные ошибки отсутствуют, а сама прошивка работает стабильно. Меню располагает всеми необходимыми настройками, за исключения параметров быстродействия. Конечно, нам хотелось бы увидеть утилиту для обновления версии прошивки, а еще качество русскоязычной локализацией оставляет желать лучшего.


Комплектное ПО

На DVD-диске, который идет в комплекте с ECS H67H2-I, нашлись все необходимые драйверы и некоторое количество полезных программ. Среди них можно выделить пробную версию Norton Internet Security 2011 и несколько форменных утилит. Мы познакомим вас с двумя из них — eBLU и eSF.

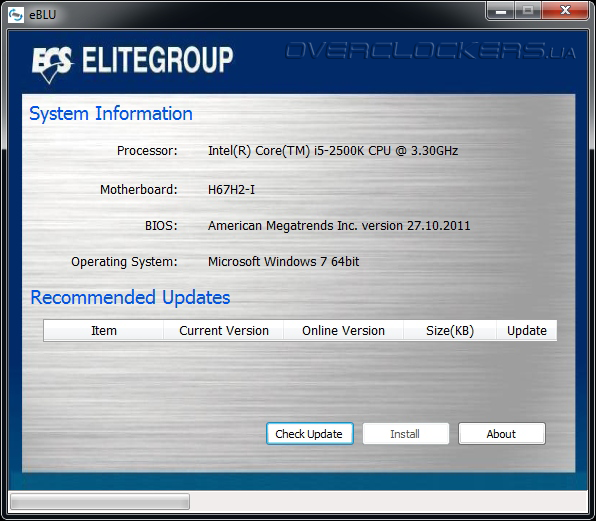

Программа eBLU (ECS BIOS Live Update) предназначена для обновления UEFI системной платы. Утилита не умеет сохранять резервную копию микрокода или считывать прошивку из файла. Единственная возможность заключается в загрузке обновлений с серверов ECS.

ECS BIOS Live Update

Интерфейс максимально аскетичен, да и функциональность программы крайне бедна. Впрочем, при отсутствии встроенного в UEFI средства для работы с микрокодом, eBLU остается едва ли не единственным способом обновления прошивки, за исключением создания загрузочного USB-носителя.

Вторая полезная утилита — eSF (ECS Smart Fan), она отвечает за автоматическое управление скоростью вращения вентиляторов. Пользователю доступны несколько предустановленных профилей, но есть и ручная настройка режима работы.

ECS Smart Fan

Заметим, что системная плата совершенно корректно управляет скоростью вращения «вертушек», подключенных к трехконтактному разъему. Несмотря на неплохую функциональность, программе eSF будет сложно конкурировать с такими продуктами, как SpeedFan. Выходит, что фирменное программное обеспечение ESC может использоваться по назначению, но его качество и удобство не дотягивает до уровня, который предлагается многими конкурентами.
