Обзор и тестирование двух системных плат ASRock и Intel на базе чипсета Intel H67 Express

В начале 2011 года компания Intel представила новое поколение процессоров Core, основанных на микроархитектуре Sandy Bridge. Обновленные процессоры получили конструктивное исполнение LGA1155, что потребовало выпуска соответствующих материнских плат. Специально для новой платформы был разработан целый модельный ряд системной логики 6-й серии с кодовым названием Cougar Point, состоящий из пяти модификаций. Эти чипсеты отличаются функциональностью и ориентированы на разные сегменты рынка персональных компьютеров. Модели H61 и B65 обладают самыми скромными возможностями расширения, они предназначены для построения недорогих универсальных конфигураций. Для домашнего использования предлагаются две модели — H67 и P67. И последний — Q67, ориентирован на корпоративный рынок. Чипсет Intel P67 Express был подробно рассмотрен нами во время обзора системной платы ASUS P6P67 Deluxe. А сегодня мы познакомим вас с двумя материнскими платами, в основе которых лежит набор логики Intel H67 Express.


Набор системной логики Intel H67 Express

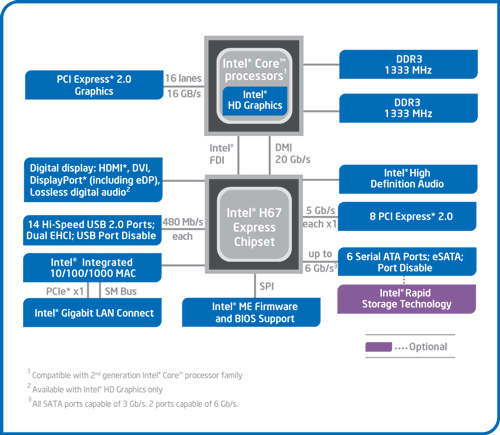

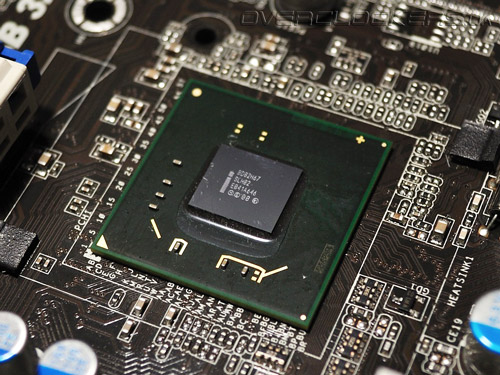

Как и все чипсеты шестой серии, Intel H67 Express состоит всего из одной микросхемы PCH — Platform Communication Hub. Контроллеры памяти и шины PCI-Express, а также видеоядро физически расположены на кристалле центрального процессора, так что PCH отводится роль вывода изображения встроенного в процессор графического акселератора и взаимодействия с многочисленной периферией. Чип производится с соблюдением 65-нм норм литографического процесса и имеет максимальное тепловыделение на уровне 6,1 Вт.

Intel H67 Express

Системная логика поддерживает процессоры Core i3/ i5/ i7 второго поколения в исполнении LGA1155. Для связи PCH и «системного агента» используется высокоскоростной интерфейс DMI (Direct Media Intarface) с максимальной пропускной способностью до 20 Гбит/с. Заметим, что понятие «системный агент» заменило привычное «северный мост» в процессорах Sandy Bridge. Данные от графического ядра передаются посредством двухканальной шины FDI (Flexible Display Interface). Поддерживаются аналоговые (D-SUB) и цифровые (DVI, HDMI 1.4, Display Port) видевыходы.

Intel H67 Express

Для подключения дискретной видеокарты используются 16 линий PCI-Express 2.0, в отличие от Intel P67 Express создание конфигураций MultiGPU не поддерживается. Максимальная эффективная частота работы модулей ОЗУ стандарта DDR3 ограничена на уровне 1333 МГц. Отдельного упоминания заслуживает тот факт, что материнские платы на базе Intel H67 Express лишены возможности разгона процессоров серии «К» путем увеличения коэффициента умножения. Таким образом, единственным набором сиcтемной логики, который позволяет полноценный разгон процессоров Sandy Bridge, использование ОЗУ на частотах выше 1333 МГц и построение систем CrossFireX или SLI на текущий момент остается Intel P67 Express. Но по имеющейся информации планируемый к выпуску чипсет Intel Z68 Express будет сочетать полноценные функции разгона и поддержку встроенного видеоядра.

Функциональность и возможности расширения Intel H67 Express находятся на достаточно современном уровне. Для подключения дополнительных контроллеров и плат расширения имеются восемь линий PCI-Express 2.0, в то же время, организовать слоты PCI новый чипсет не позволяет. Дисковая подсистема получила долгожданную поддержку двух портов SATA 6 Гбит/с, еще четыре порта соответствуют стандарту SATA 3 Гбит/с. Есть возможность включения режима AHCI и создания RAID-массивов 0, 1, 5 и 10 уровней. А вот высокоскоростного последовательного интерфейса USB 3.0 чипсет лишен и пользователям остается довольствоваться 14 портами USB 2.0. Встроенный в PCH звуковой контроллер соответствует спецификациям Intel HD Audio и, при наличии соответствующего звукового кодека, позволяет выводить цифровой звук с частотой дискретизации в 192 кГц и разрядностью выборки в 32 бита для двух каналов, либо 32-битный 96-кГц звук для восьми каналов. Сетевые возможности представлены интегрированным гигабитным МАС-контроллером. Очевидно, что возможностей чипсета с избытком хватает для домашнего мультимедийного персонального компьютера. Так ли это — мы с вами убедимся в процессе изучения двух системных плат ASRock и Intel, основанных на чипсете Intel H67 Express. Их основные характеристики можно узнать из таблицы:

Модель ASRock H67M-GE Intel DH67BL
Чипсет Intel H67 Express Intel H67 Express
Процессорный разъем Socket LGA1155 Socket LGA1155
Процессор Intel Core i7 / i5 / i3
(Sandy Bridge)
Intel Core i7 / i5 / i3
(Sandy Bridge)
Память 4 DIMM DDR3 SDRAM
1066/1333, 32GB max
4 DIMM DDR3 SDRAM
1066/1333, 32GB max
Слоты PCI-E 1x PCI Express 2.0 x16
2x PCI Express 2.0 x1
1x PCI Express 2.0 x16
2x PCI Express 2.0 x1
Слоты PCI 1 (ASMedia ASM1083) 1 (ITE IT8892E)
Встроенное видеядро (в процессор) Intel HD Graphics 2000/3000 Intel HD Graphics 2000/3000
Видеоразъемы D-Sub, DVI-D, HDMI DVI, HDMI
Количество подключаемых вентиляторов 4 (1x 4pin, 3x 3pin) 3 (3x 4pin)
Порты USB 10x 2.0 (4 разъема на задней панели)
2х 3.0 (Etron EJ168A)
14x 2.0 (6 разъемов на задней панели)
2х 3.0 (Renesas µPD720200)
ATA-133
Serial ATA 3x SATA 3Gb/s (H67)
2x SATA 6Gb/s (H67)
3x SATA 3Gb/s (H67)
2x SATA 6Gb/s (H67)
eSATA 1x eSATA 3Gb/s (H67) 1x eSATA 3Gb/s (H67)
RAID 0, 1, 5, 10 (H67) 0, 1, 5, 10 (H67)
Встроенный звук Восьмиканальный
HDA-кодек Realtek ALC892
Восьмиканальный
HDA-кодек Realtek ALC892
S/PDIF Оптический Оптический
Встроенная сеть Gigabit Ethernet
Realtek RTL8111E
Gigabit Ethernet
Intel 82579V
FireWire
LPT + (на плате)
COM + (на плате)
BIOS/UEFI UEFI AMI UEFI Intel Corp.
Форм-фактор Micro ATX Micro ATX
Размеры, мм 244 x 244 244 x 244
Дополнительные возможности Instant Boot, ASRock APP Charger, ASRock Extreme Tuning Utility

Основные характеристики обоих плат очень близки, практически идентичны. Неподдельный интерес вызывает плата Intel DH67BL, так как продукты этого производителя — нечастые гости нашей лаборатории. Но пора переходить к непосредственному рассмотрению участниц тестирования.


ASRock H67M-GE

Комплект поставки

Инженеры компании ASRock всегда славились применением нестандартного подхода при проектировании своих системных плат. Их продукты удивляли и не перестают удивлять отличным сочетанием цены и качества, а также использованием недокументированных возможностей. Рассмотрим в деталях ASRock H67M-GE и начнем, как всегда, с комплекта поставки. Производитель в очередной раз обновил дизайн упаковок своих системных плат.

ASRock H67M-GE

Оформление лицевой стороны имитирует текстуру анодированного металла, содержит информацию о производителе и модели изделия. Новый стиль однозначно выделяется среди пестрых коробок конкурентов и в дальнейшем может стать «визитной карточкой» продуктов ASRock. Впрочем, гораздо интереснее содержимое коробки, не правда ли? Комплект поставки преподнес небольшой сюрприз:

ASRock H67M-GE

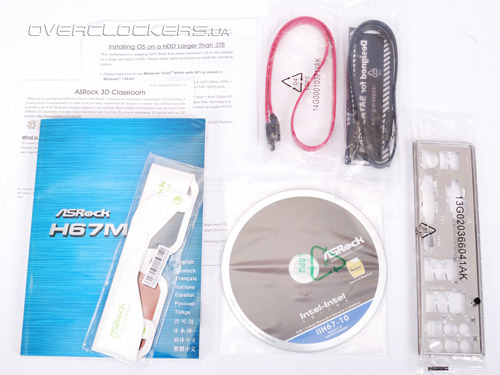

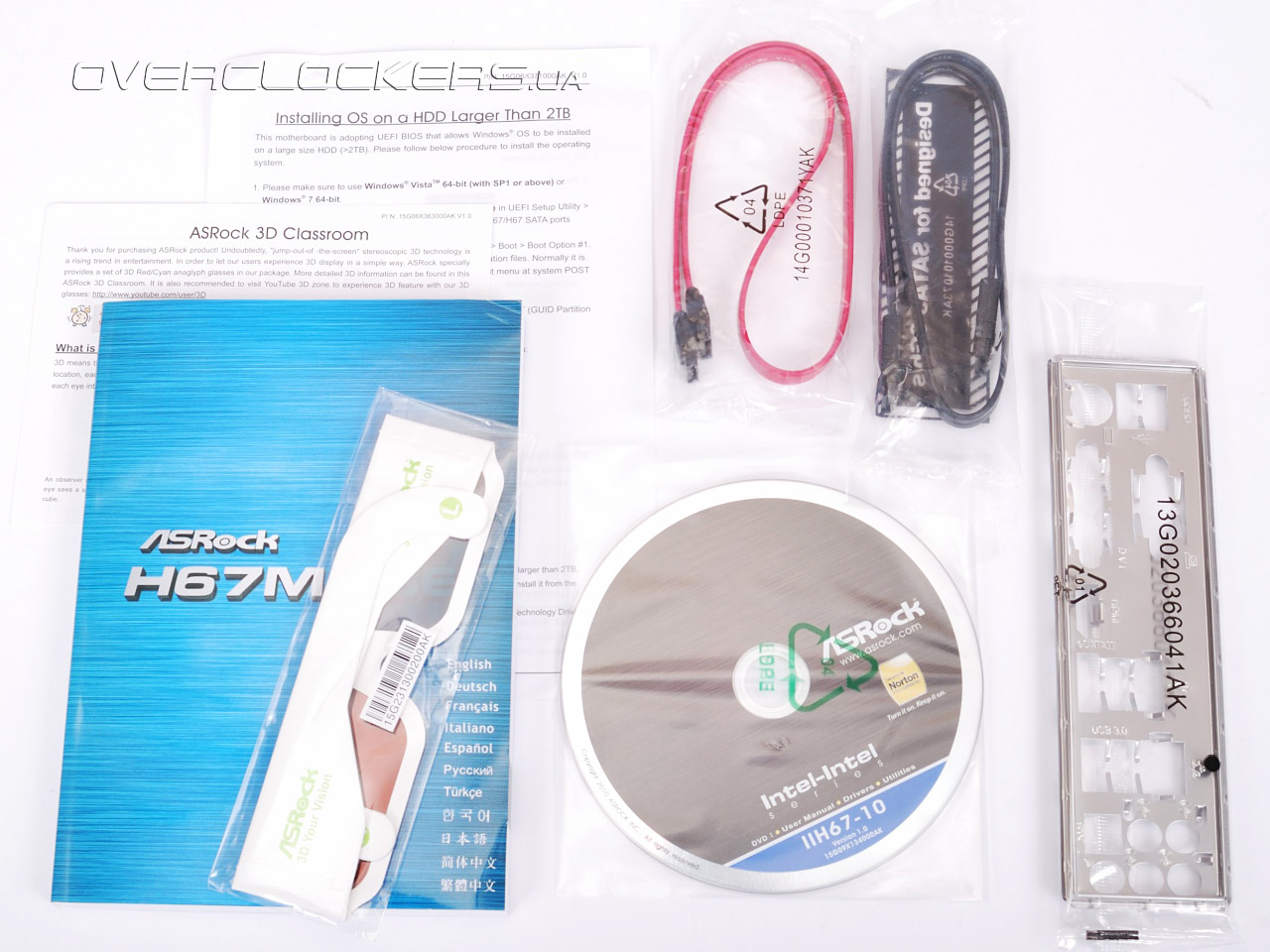

Набор аксессуаров включает:
  • один кабель SATA 6Gb/s;
  • один кабель SATA 3Gb/s;
  • заглушка на заднюю панель I/O shield;
  • анаглифные 3D-очки;
  • DVD-диск с драйверами и дополнительным ПО;
  • руководство пользователя;
  • информационная брошура ASRock 3D Classroom.
Наряду со ставшими привычными компонентами комплекта поставки анаглифные 3D-очки встречаются нам впервые! Эта технология получения объемных изображений обладает существенным недостатком — значительное искажение цветовой гаммы изображения. Зато, этот метод дешев и прост, так как не требует специального монитора.


Дизайн

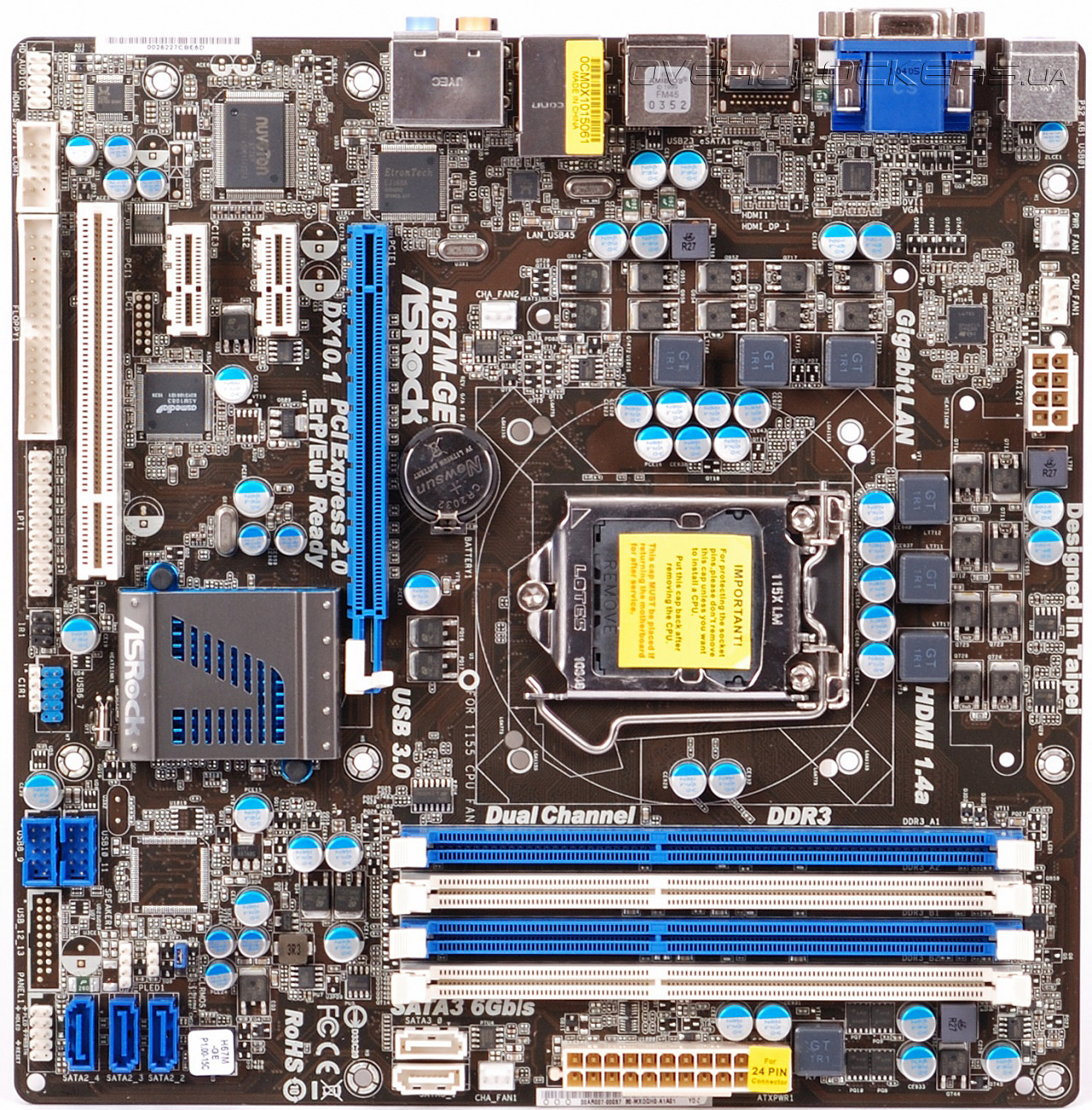

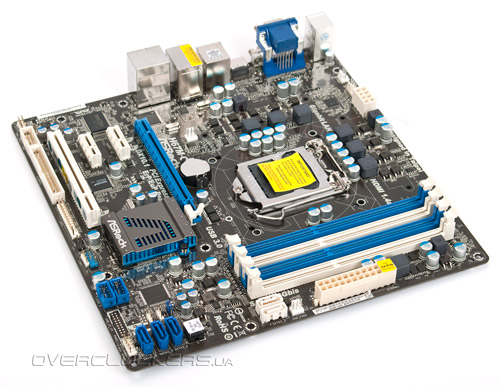

Системная плата ASRock H67M-GE выполнена в формате Micro-ATX, она отлично подойдет для сборки компактного мультимедийного системного блока.

ASRock H67M-GE

Компоновку можно назвать близкой к традиционной, все слоты и разъемы расположены достаточно продуманно. Несмотря на небольшие размеры, возможности расширения практически не урезаны в сравнении с полноразмерными моделями. В основе платы, как мы уже говорили, лежит набор системной логики Intel H67 Express, поэтому распаян всего один разъем для установки графического адаптера. К слоту PCI Express 2.0 подведено 16 линий. Кроме того, плата позволяет в полной мере использовать возможности интегрированной в процессоры Sandy Bridge графики Intel HD 2000/3000, для этого на задней панели распаяны соответствующие видеовыходы. Для установки карт расширения можно использовать пару разъемов PCI Express 2.0 x1 и один PCI. Так как чипсет H67 лишен поддержки этой шины, на плате применен мост PCI-E—PCI ITE IT8892E.

ASRock H67M-GE

Для организации дисковой подсистемы используются исключительно возможности системной логики: три разъема SATA 3 Гбит/с и два разъема SATA 6 Гбит/с с возможностью построения RAID-массивов. Само расположение портов таково, что ни один из них не будет перекрыт длинной видеокартой с массивной системой охлаждения. Еще один канал выведен в виде eSATA 2.0 на заднюю панель. Поддержки АТА-133 нет, так что владельцы старых накопителей должны иметь это в виду. Заметим, что системная логика попавшей к нам на тесты материнской платы ASRock H67M-GE имеет ревизию В2, а это означает вероятность нарушения работы портов SATA 3 Гбит/с в будущем. Эта проблема может проявиться в виде падения скорости обмена данными с дисковыми накопителями, для её устранения компания Intel уже приняла оперативные меры, выпустив обновленные чипсеты ревизии В3. Во избежание неприятностей мы рекомендуем ограничиться двумя жесткими диски и подключать их к разъемам SATA 6 Гбит/с, либо сразу искать системные платы с обновленной ревизией чипсета.

Для подключения периферии ASRock H67M-GE имеет 10 портов USB 2.0, четыре из которых выведены на заднюю панель, и два порта USB 3.0. За поддержку последних отвечает экзотический контроллер Etron EJ168A. Звуковая подсистема реализована на восьмиканальном HDA-кодеке Realtek ALC892, за гигабитную сеть отвечает Realtek RTL8111E. Поддержки IEEE1394 и FDD нет, зато на плате распаяны контактные площадки для подключения COM- и LPT-портов. Еще ASRock H67M-GE позволяет подключить четыре вентилятора, один из которых поддерживает управление скоростью вращения с помощью ШИМ.

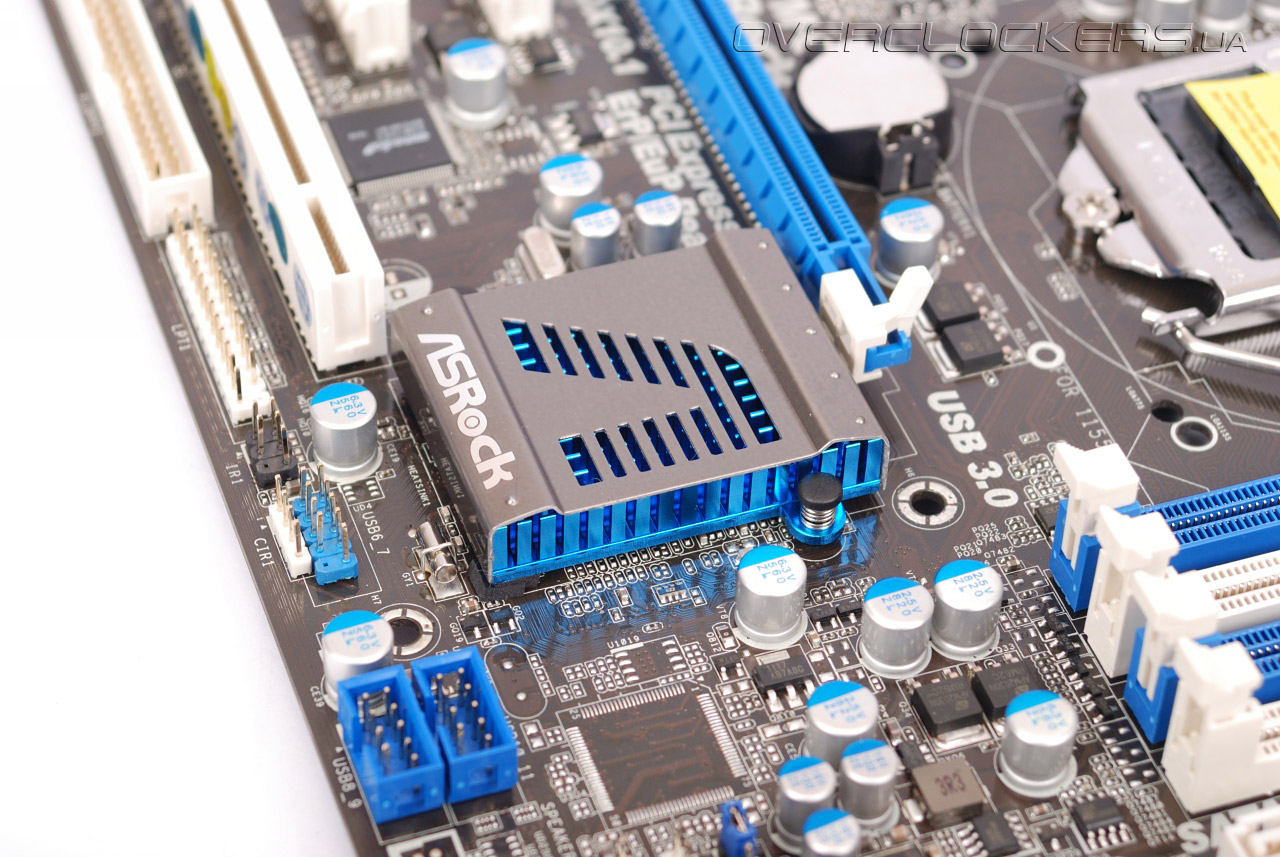

Микросхема РСН охлаждается небольшим низкопрофильным радиатором, он отлично справляется со своей обязанностью, ведь тепловыделение чипсета составляет всего 6,1 Ватт.

ASRock H67M-GE

Никаких тепловых трубок и прочей бутафории нет, сразу видно, что систему охлаждения проектировали инженеры, а не специалисты по маркетингу. Продолжая разговор о системе охлаждения, отметим, что системная плата позволяет устанавливать кулеры, предназначенные для процессоров Intel LGA775. Экономные пользователи смогут использовать свой любимый охладитель, оставшийся после апргрейда, правда усилительная пластина, предохраняющая текстолит от деформации, останется не у дел, или потребует серьезной доработки.

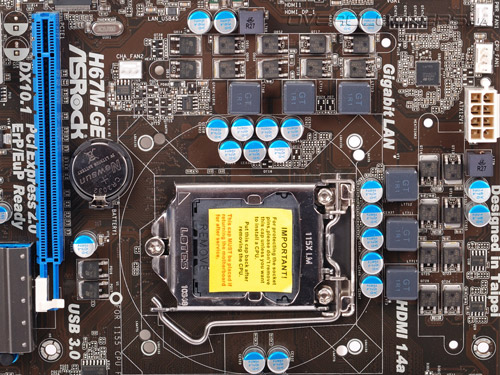

Подсистема питания выглядит достаточно внушительно как для мультимедийной платы Micro ATX. Несмотря известную экономичность процессоров Sandy Bridge, дополнительное питание подается через восьмиконтактный разъем EPS12V.

ASRock H67M-GE

Силовые элементы VRM лишены радиаторов, что позволяет в деталях изучить подсистему питания. Схема преобразователя напряжения процессора управляется таинственным ШИМ контролером L6751 производства ST Semiconductors. Предположительно, VRM имеет шесть фаз для питания центрального процессора, но их конфигурация пока остается загадкой. Силовые элементы VRM лишены радиаторов. На наш взгляд, для системной платы, которая не поддерживает разгон процессоров Sandi Bridge серии «К», такая мощная схема преобразователя напряжения выглядит избыточно. Но в этом есть и некоторое преимущество, ведь работая в режиме умеренных нагрузок, компоненты VRM могут работать долго и стабильно.

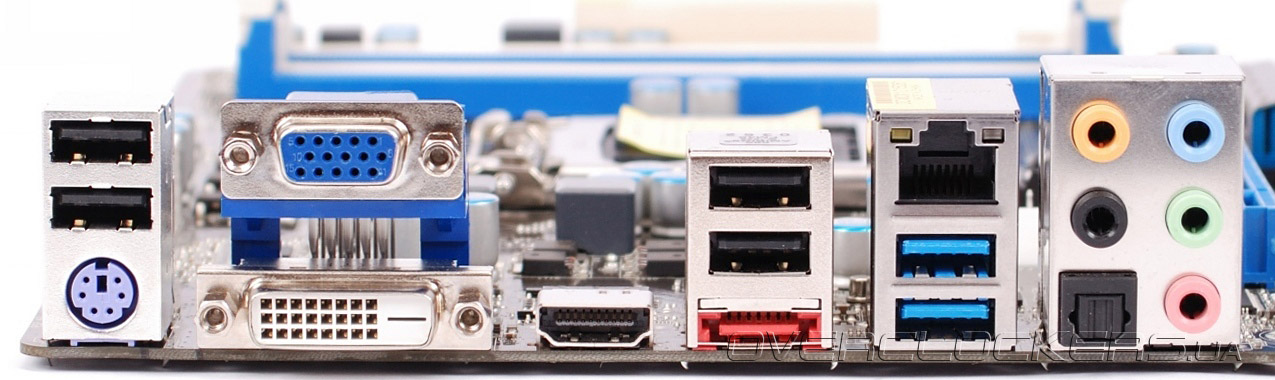

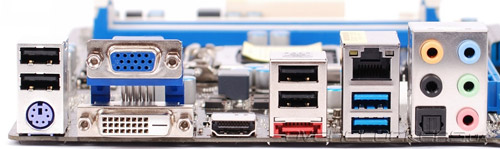

Задняя панель ASRock H67M-GE имеет следующую конфигурацию:

ASRock H67M-GE

Для подключения периферии служат четыре порта USB 2.0, два USB 3.0 и один eSATA 2.0. Благодаря фирменной технологии ASRock APP Charger гаджеты, подключенные к портам USB, продолжат зарядку даже после выключения компьютера (но не при полном обесточивании). Есть разъем PS/2 для подключения клавиатуры. Имеется полный набор видеовыходов: D-Sub, DVI-D и HDMI; не хватает только Display Port. Кроме порта RJ-45 Gigabyte Ethernet присутствуют пять аналоговых аудиовыходов и оптический S/PDIF. Таким образом, конфигурация задней панели вполне сбалансирована и позволяет полностью реализовать возможности расширения, которыми обладает системная плата ASRock H67M-GE.


UEFI Setup

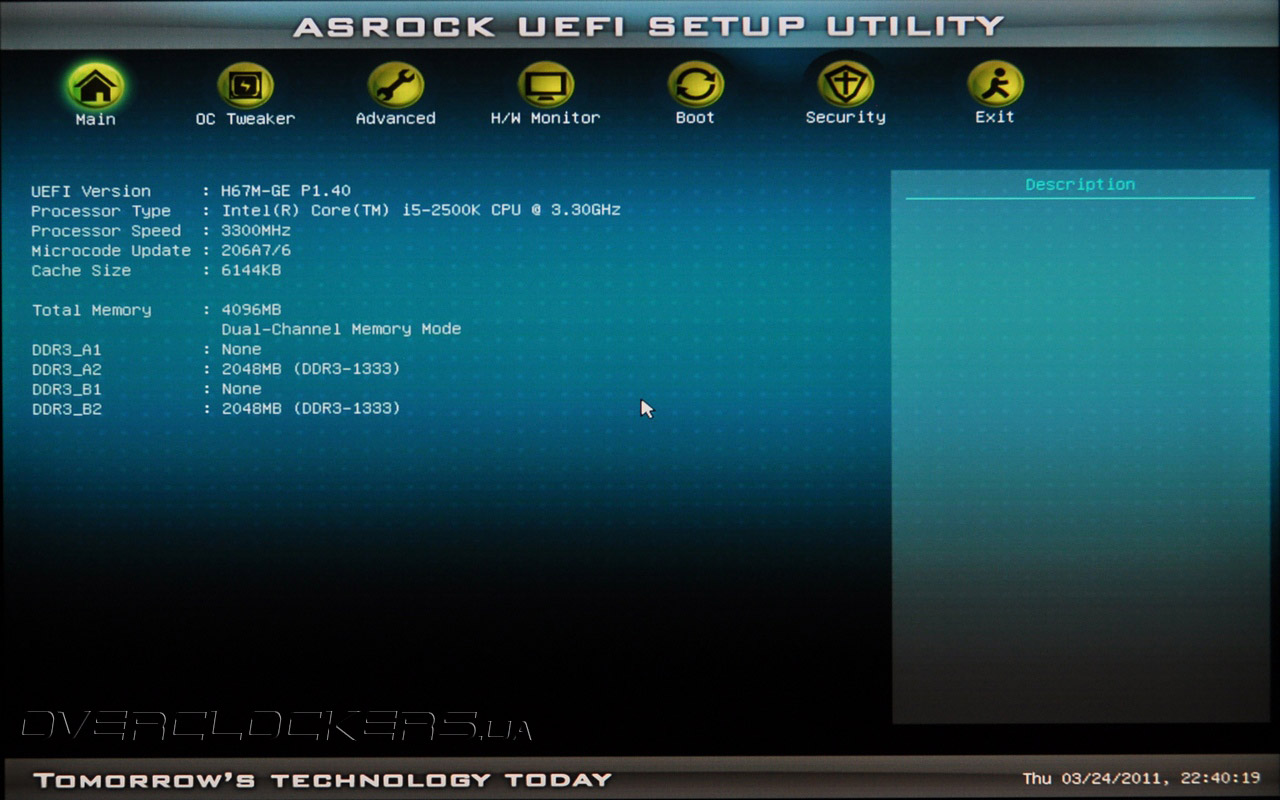

Вместо традиционного BIOS в качестве прошивки системная плата ASRock H67M-GE имеет UEFI, основанный на коде AMI. Это дает ряд несомненных преимуществ, таких как поддержка файловой таблицы GPT, загрузки UEFI Shell, полностью графический интерфейс и прочее. После загрузки мы попадаем в главное меню, в котором можно просмотреть основную системную информацию и установить дату или время.

UEFI ASRock H67M-GE

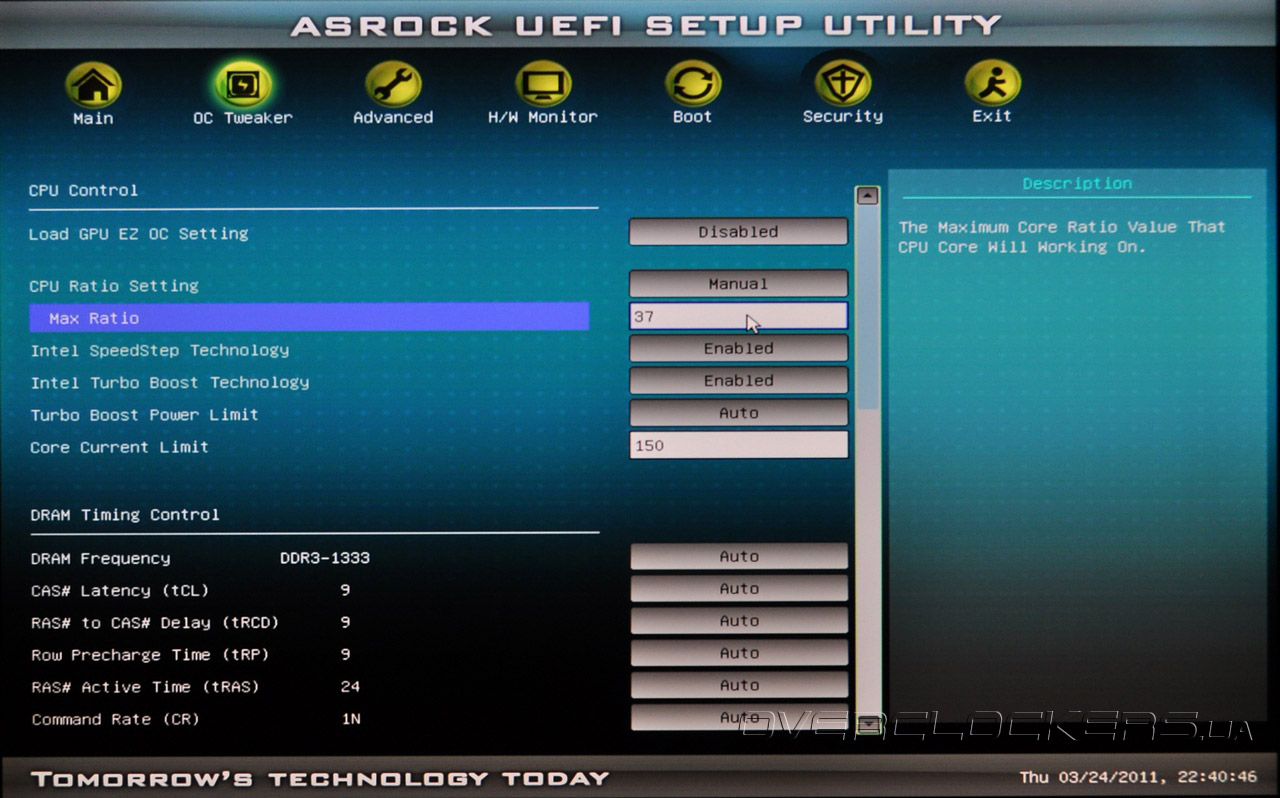

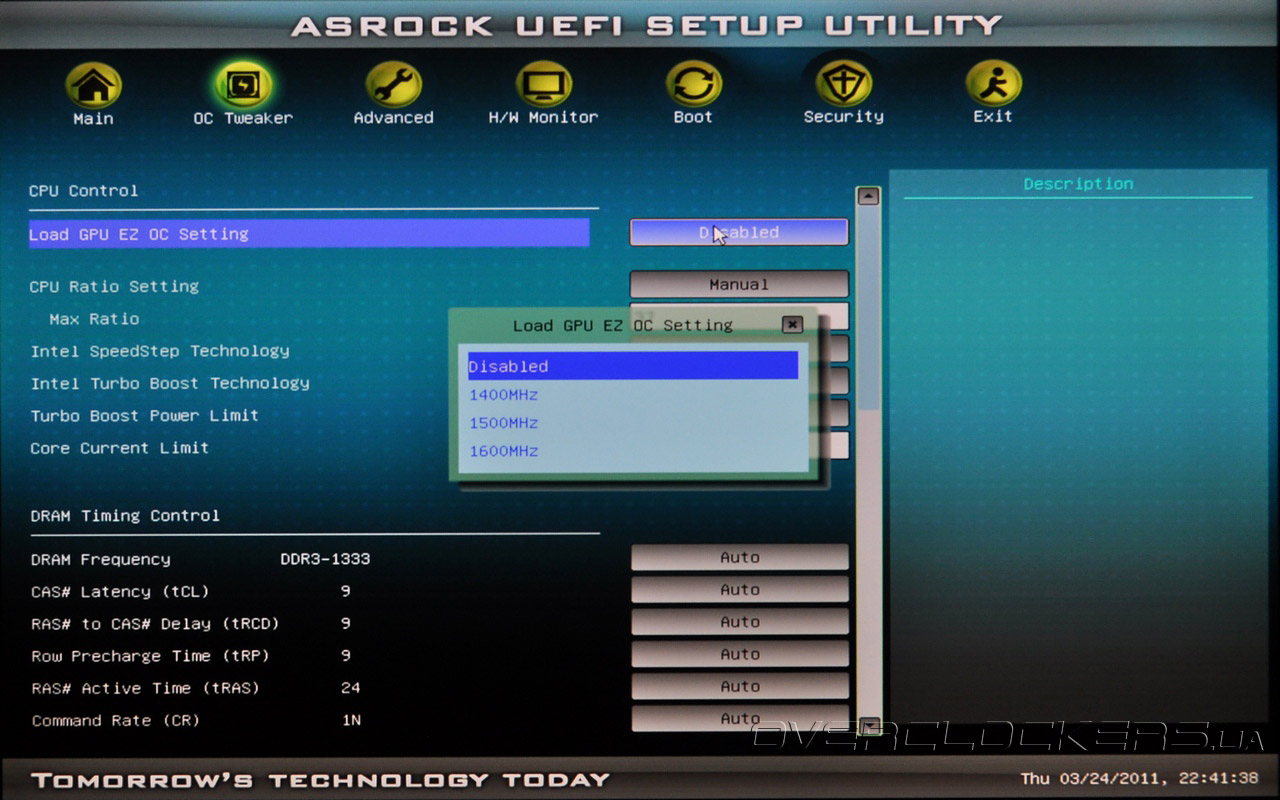

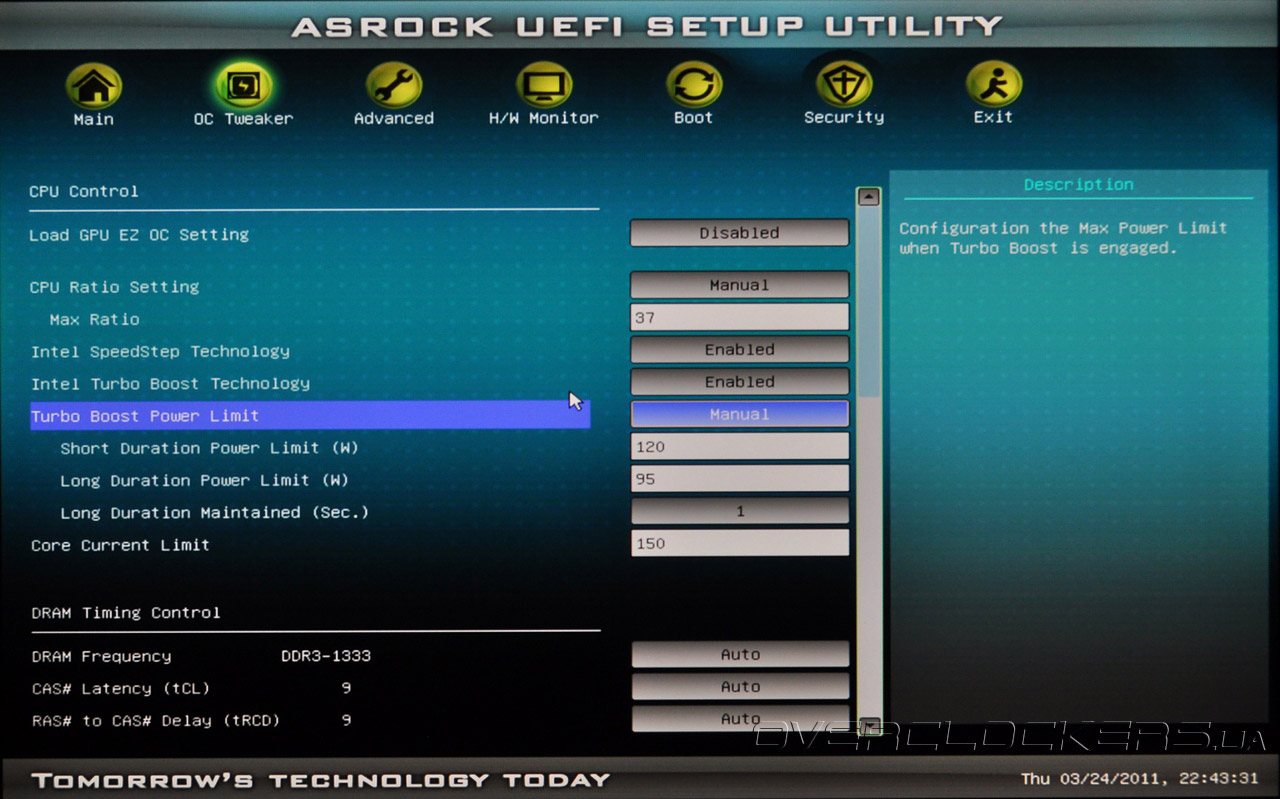

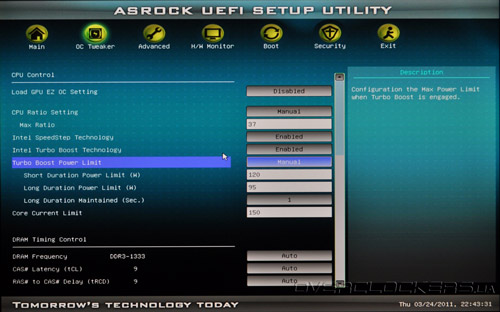

Раздел OC Tweaker содержит все основные настройки, касающиеся быстродействия и разгона компонентов, а также возможность сохранения трех пользовательских профилей настроек UEFI.

UEFI ASRock H67M-GE

UEFI ASRock H67M-GE

UEFI ASRock H67M-GE

Содержимое этого подменю выглядит очень впечатляюще и достойно любой полноразмерной платы, ориентированной на серьезный разгон. Но это лишь на первый взгляд, а стоит приглядеться и становится понятно, что доступно изменение 12 основных таймингов ОЗУ, но её частоту нельзя установить выше 1333 МГц. Есть опция изменения коэффициента умножения частоты процессора, но она фактически не работает даже для Sandy Bridge серии «К». А возможности изменения базовой частоты нет вовсе. Разгон видеоядра возможен только с помощью трех предустановленных профилей.

UEFI ASRock H67M-GE

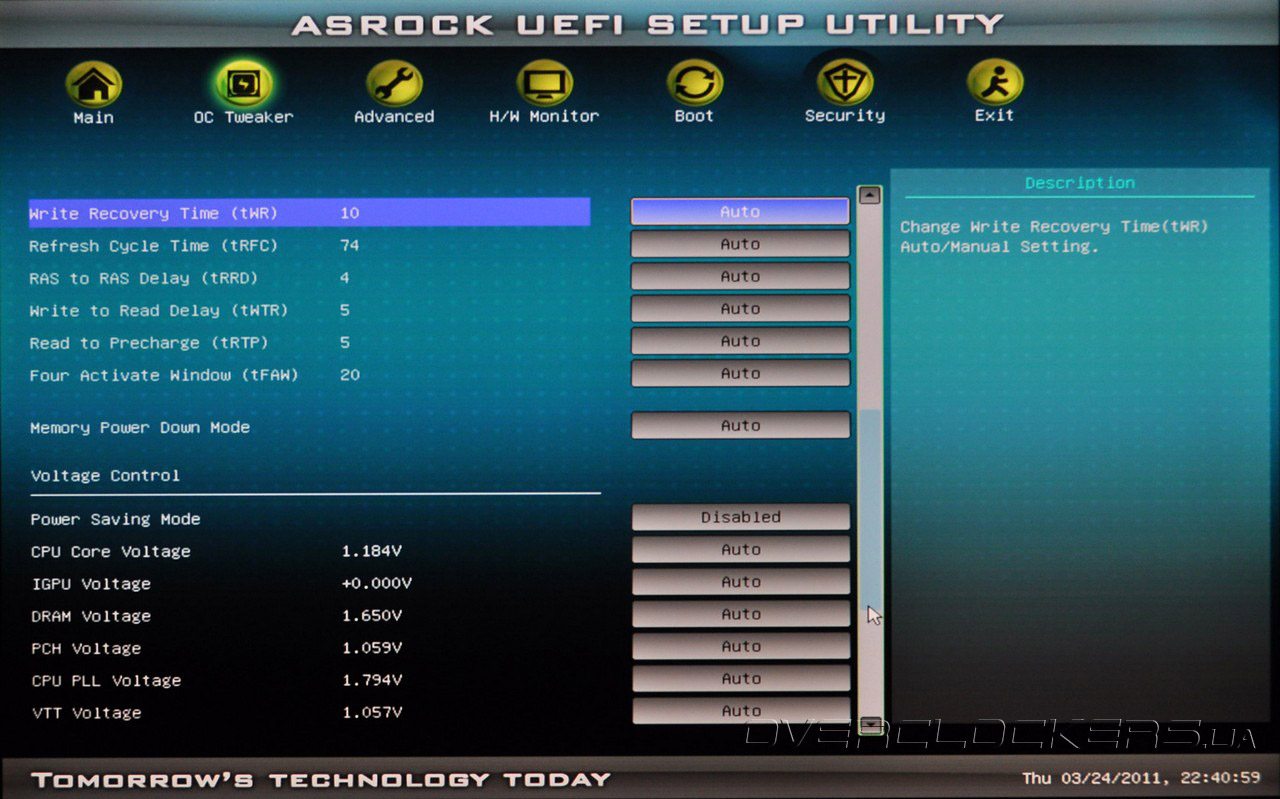

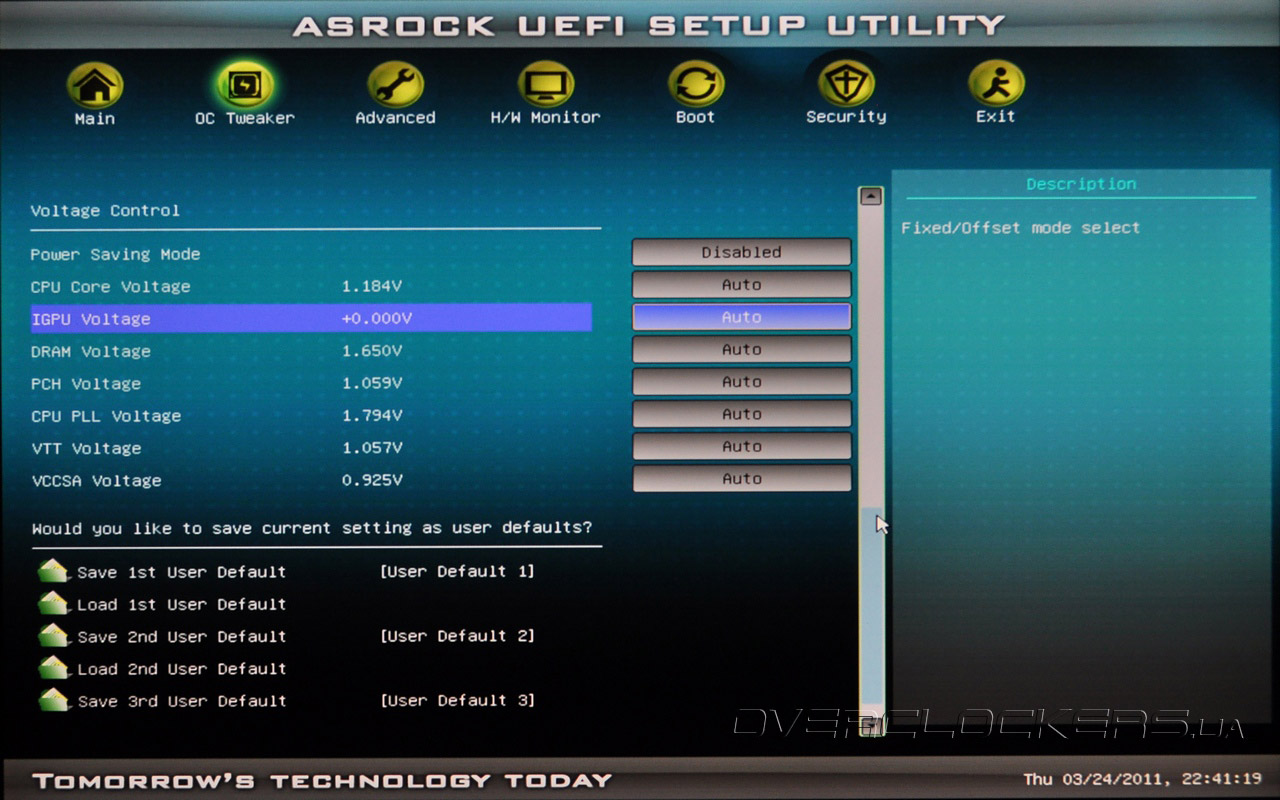

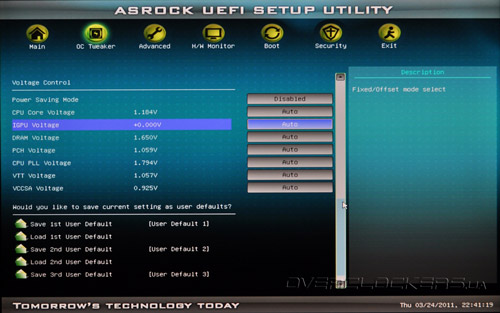

На фоне такого «изобилия» возможностей для разгона, блок управления напряжениями выделяется богатством настроек и приличными диапазонами их изменений. Для параметров CPU Core Voltage и IGPU Voltage возможна установка фиксированного значения или смещения (дельты) относительно нормального напряжения:

Параметр Диапазон регулировки, В Шаг, В
CPU Core Voltage fixed 0,725—1,525 0,005
CPU Core Voltage offset –0,3 ... +0,5 0,005
IGPU Voltage fixed 0,6—1,424 0,025
IGPU Voltage offset –0,15 ... +0,3 0,025
DRAM Voltage 1,201—1,8 0,014—0,017
PCH Voltage 0,78—1,646 0,014—0,017
CPU PLL Voltage 1,548—2,310 0,008
VTT Voltage 0,815—1,634 0,009—0,01
VCCSA Voltage 0,925—1,2 0,093

Присутствуют даже CPU PLL Voltage и VCCSA Voltage (отвечает за напряжение питания системного агента), вот только эти опции вряд ли пригодятся, так как разгон не возможен в текущей версии UEFI. Обратите внимание на опцию «Power Saving Mode», её активация включает режим дополнительной оптимизации энергопотребления.

Возможно, для энтузиаста будет интересна тонкая настройка параметров энергопотребления центрального процессора, где можно самостоятельно устанавливать предельные значения для турбо-режима, тем самым повысить быстродействие, или понизить тепловыделение.

UEFI ASRock H67M-GE

Скорее всего, такие странности в разделе OC Tweaker объясняются банальной унификацией прошивок модельного ряда системных плат ASRock для процессоров Sandy Bridge.

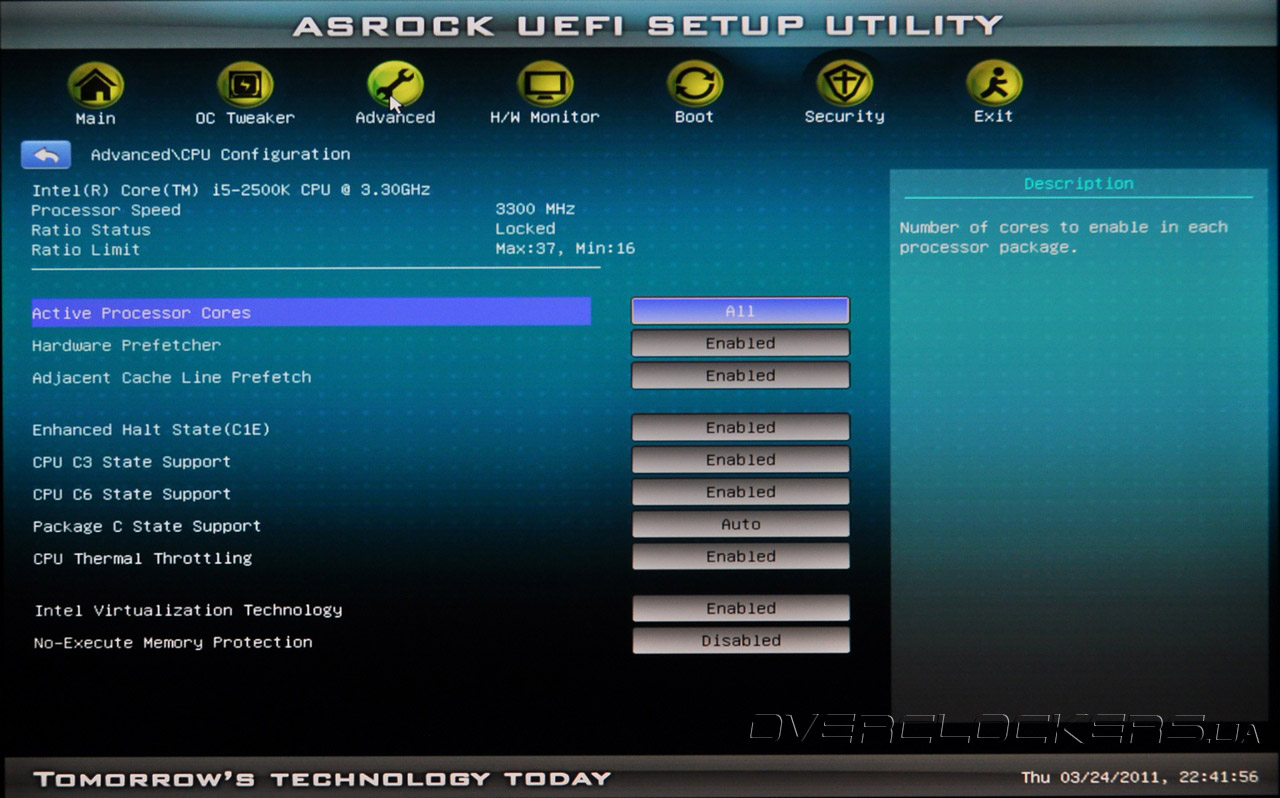

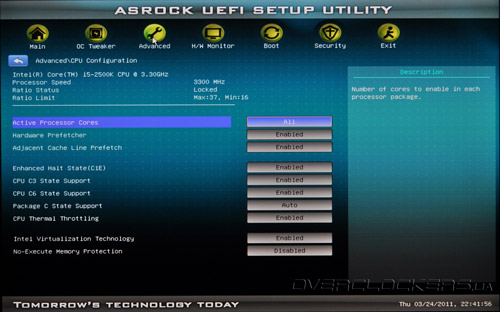

Пункт меню Advanced содержит опции управления встроенными функциями системной логики и дополнительных контроллеров, параметрами видеоядра и дисковой подсистемы. Здесь же находится подменю CPU Features.

UEFI ASRock H67M-GE

Как следует из названия, именно здесь сосредоточены опции управления быстродействием, тонкие настройки энергосбережения центрального процессора, включение аппаратной виртуализации и аппаратной же защиты от некоторых специфических вирусов, вызывающих ошибку переполнения буфера и приводящих к сбою системы.

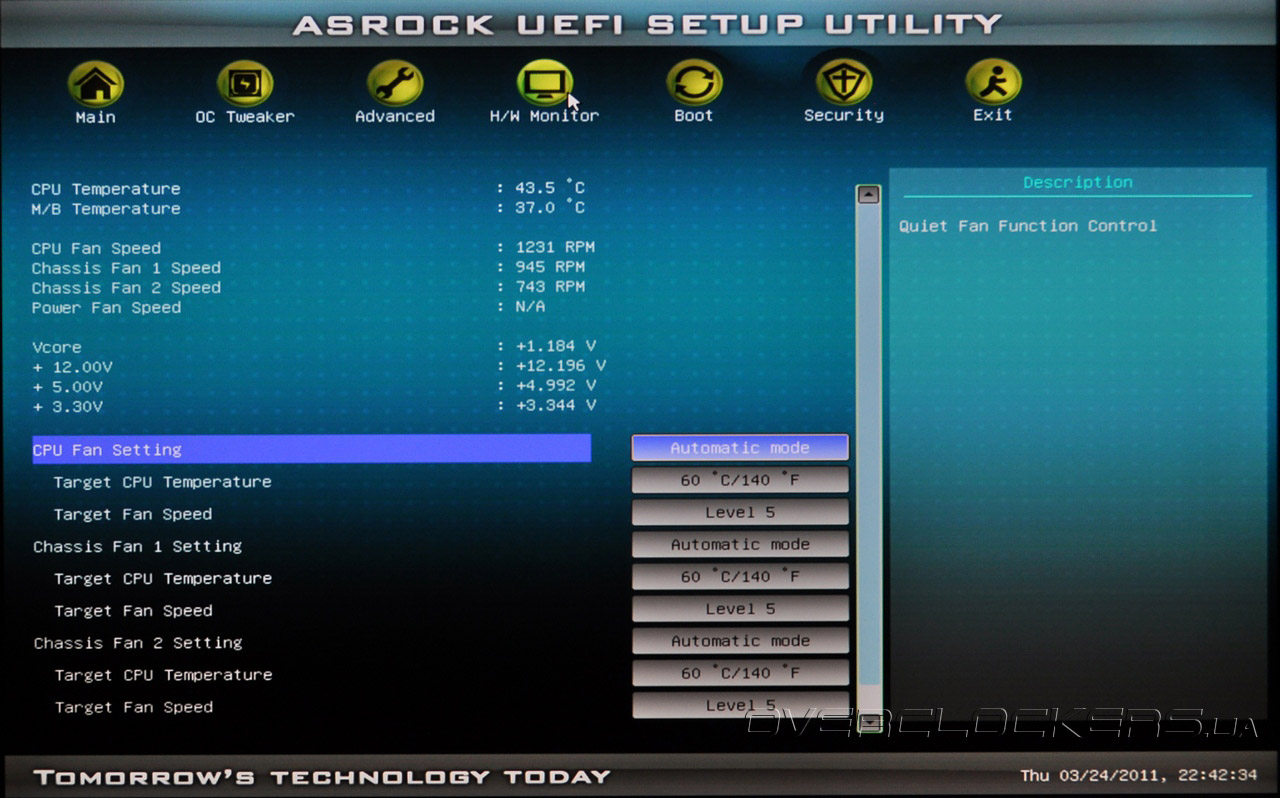

Последний раздел UEFI ASRock H67M-GE, на котором мы остановим внимание — H/W Monitor.

UEFI ASRock H67M-GE

В этом разделе фиксируются и отображаются две температуры и четыре основных системных напряжения. Зато для трех из четырех вентиляторов можно установить автоматическую скорость вращения в зависимости от температуры центрального процессора. При правильном подборе комплектующих это позволит создать достаточно тихую систему.

Естественно, UEFI оснащена микропрограммой для обновления кода прошивки, умеет восстанавливать настройки при неудачном разгоне, правда последнюю возможность мы не смогли проверить по известным причинам.

Промежуточный итог таков, что ASRock H67M-GE оставила впечатление добротной системной платы для универсального домашнего ПК или НТРС. Но, однозначно, ей не место в системном блоке энтузиаста или любителя разгона. Для последнего это будет настоящим разочарованием, несмотря на наличие некоторых зачатков возможностей разгона. Посмотрим, как покажет себя конкурент от самого чипмейкера — системная плата Intel DH67BL.

Intel DH67BL

Системные платы для настольных систем производства компании Intel — нечастые гости нашей лаборатории. Дело в том, что большинство моделей «силиконового гиганта» долгое время были практически лишены функций разгона, зато имели высочайшее качество изготовления и безупречную надежность работы. Ну еще бы, кто как не чипмейкер способен создать идеальную плату на своих же наборах системной логики? Такие изделия ориентированы на корпоративный рынок или на поставки крупным сборщикам персональных компьютеров. Покупатели таких систем ценят стабильность работы, но, как правило, совершенно не интересуются оверклокингом. Однако рыночные тенденции и конкурентная борьба вынудили компанию Intel «повернуться лицом» к энтузиастам, и результатом стал выпуск очень неплохих системных плат Extreme Series с полноценными функциями разгона. Вспомнить хотя бы Intel D975XBX Bad Axe или Intel DP55KG Kingsberg, которые способны показывать неплохой уровень разгона и быстродействия, хотя до рекордов лучших конкурентов им очень далеко.

Intel DH67BL

Попавшая к нам на тестирование материнская плата Intel DH67BL «приехала» в лабораторию в безликой белой коробке и с минимальным комплектом поставки. Дело в том, что в нашем распоряжении оказался предсерийный инженерный экземпляр, в то время как розничные версии имеют полный набор аксессуаров, необходимый для самостоятельной сборки. Отметим, что модель DH67BL принадлежит к Media Series, что означает её ориентацию на работу в составе мультимедийных персональных компьютеров.


Дизайн

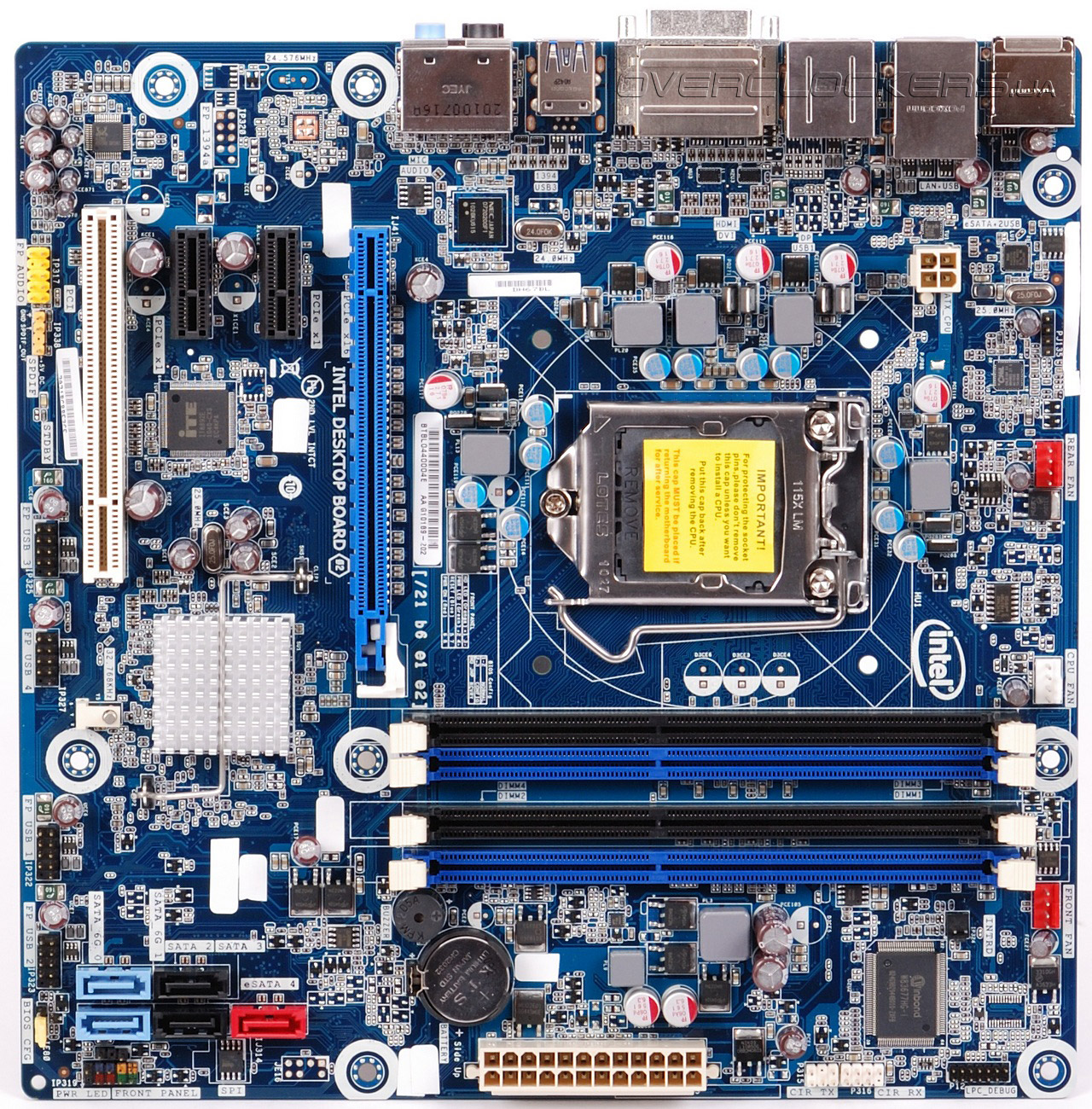

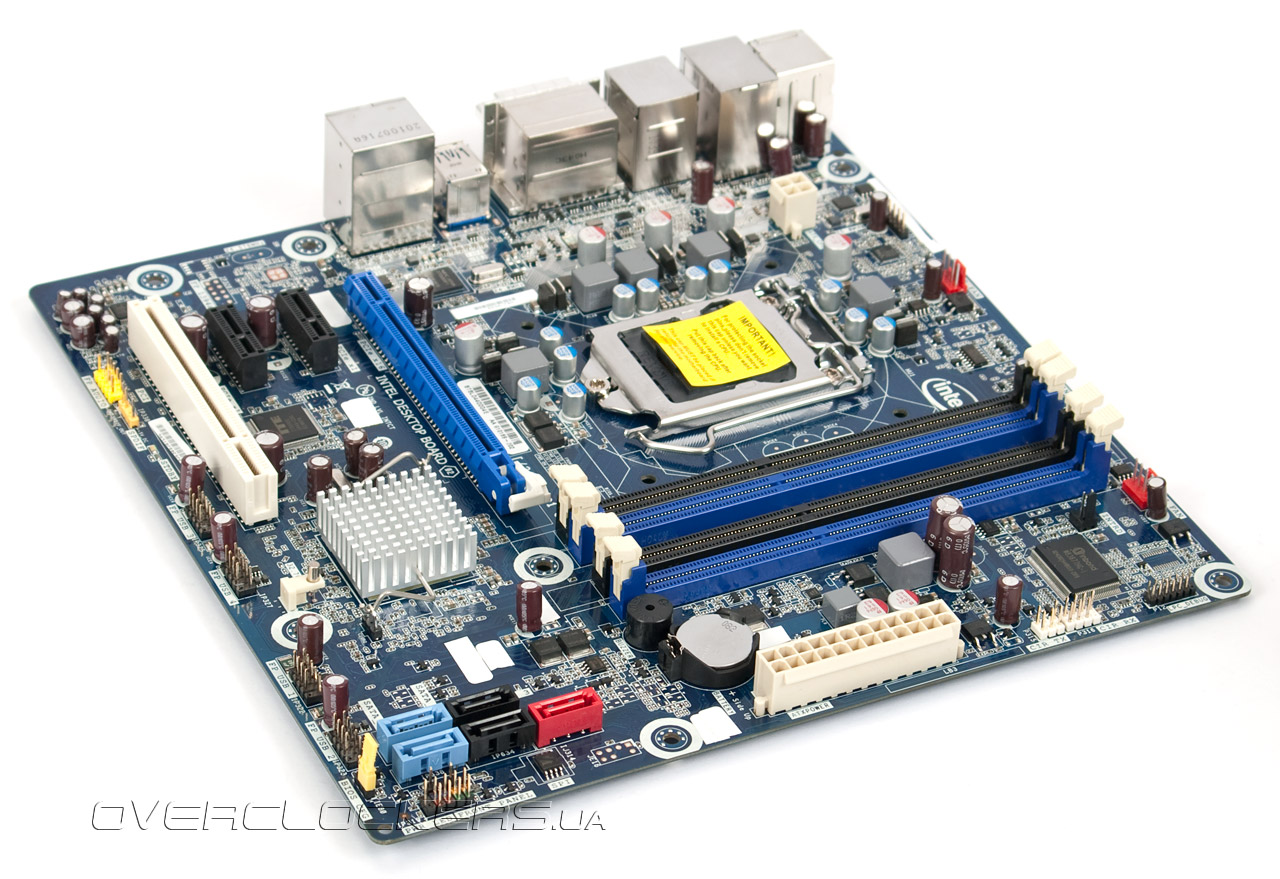

Без лишних разговоров перейдем к изучению дизайна и особенностей расширения Intel DH67BL. Как и предыдущая участница, системная плата выполнена в формате Micro ATX.

Intel DH67BL

Как следует из названия модели, в основе системной платы лежит набор системной логики Intel H67, причем «неудачной» ревизии В2. Плата оснащена четырьмя слотами оперативной памяти стандарта DDR3. Единственный разъем для установки дискретного видеоадаптера PCI Express 2.0 х16 работает на полной скорости. Заметим, что расположение слота таково, что в случае установки крупногабаритного графического акселератора возможность замены модулей ОЗУ будет затруднена. Для установки плат расширения можно использовать два разъема PCI-E 2.0 x1 и один «старый добрый» PCI. Последний реализован благодаря дополнительному контроллеру ITE IT8892E, который выполняет функции моста PCI-E—PCI. Дисковая подсистема не использует никаких дополнительных контроллеров и базируется исключительно на возможностях чипсета. Из шести каналов Serial ATA два соответствуют спецификациям стандарта SATA 6 Гбит/с, три работают в режиме SATA 3 Гбит/с, а еще один выведен на заднюю панель в виде eSATA 2.0. Расположение портов SATA не самое оптимальное, и один из них (красный) может оказаться заблокированным длинной видеокартой. Наш экземпляр Intel DH67BL основан на ранней ревизии чипсета, а значит порты SATA 3 Гбит/с потенциально могут выйти из строя. С этой проблемой столкнутся едва ли несколько процентов всех владельцев систем LGA1155, но иметь в своем системном блоке потенциальный источник неисправности совсем не хочется. Просто ищите в рознице модели с обновленным степпингом системной логики.

Для подключения периферии на плате реализованы все 14 чипсетных портов USB2.0, причем шесть из них выведены на заднюю панель, а еще восемь представлены в виде контактных площадок на РСВ. В дополнение к этому имеется два порта USB 3.0, подключенных к дополнительному контроллеру Renesas µPD720200. Восьмиканальный HDA-аудиокодек самый обычный — Realtek ALC892, а вот сетевая подсистема реализована на базе гигабитного PHY-контроллера Intel 82579V, который дополняет чипсетный МАС. Системная плата Intel DH67BL лишена поддержки устаревших интерфейсов COM и LPT. Что касается разъемов для подключения вентиляторов, то их оказалось целых три, и все они четырехконтактные.

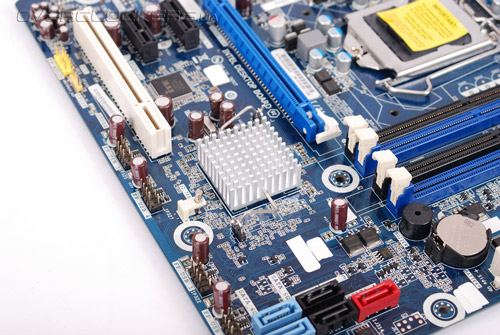

Нам была очень интересна реализация системы охлаждения на плате эталонного дизайна.

Intel DH67BL

Как и следовало ожидать, PCH оснащается совсем небольшим игольчатым радиатором из алюминиевого сплава. Для фиксации системы охлаждения используется фирменная прижимная клипса, которая обеспечивает надежный контакт, но чрезвычайно неудобна в процессе демонтажа.

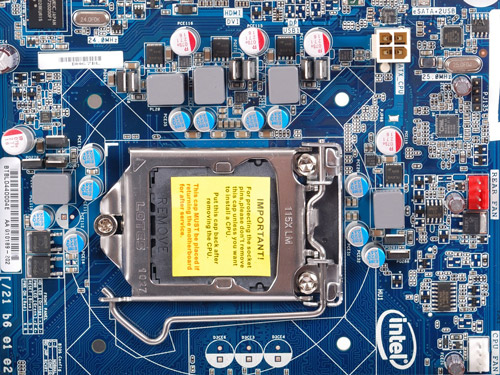

Конструкция подсистемы питания центрального процессора системной платы Intel DH67BL вполне стандартна для недорогой платы формата Micro-ATX. Отметим, что только в преобразователях напряжения центрального процессора и модулей ОЗУ применяются конденсаторы с твердотельным электролитом. Во всех остальных цепях используются обычные электролитические емкости с низким эквивалентным сопротивлением.

Intel DH67BL

Преобразователь напряжения центрального процессора построен по пятифазной схеме и управляется ШИМ контроллером CHL8104 компании CHiL Semiconductors. Четыре фазы питают вычислительные ядра и встроенный графический акселератор, а одна фаза отвечает за энергообеспечение контроллера памяти и «системного агента». Для подачи дополнительного питания на плате распаян четырехконтактный разъем ATX12V. Экономичным процессорам Sandy Bridge этого более чем достаточно. Системная плата Intel DH67BL явно не предназначена для штурма вершин разгона, а потому отсутствие радиаторов на силовых элементах VRM вполне допустимо.

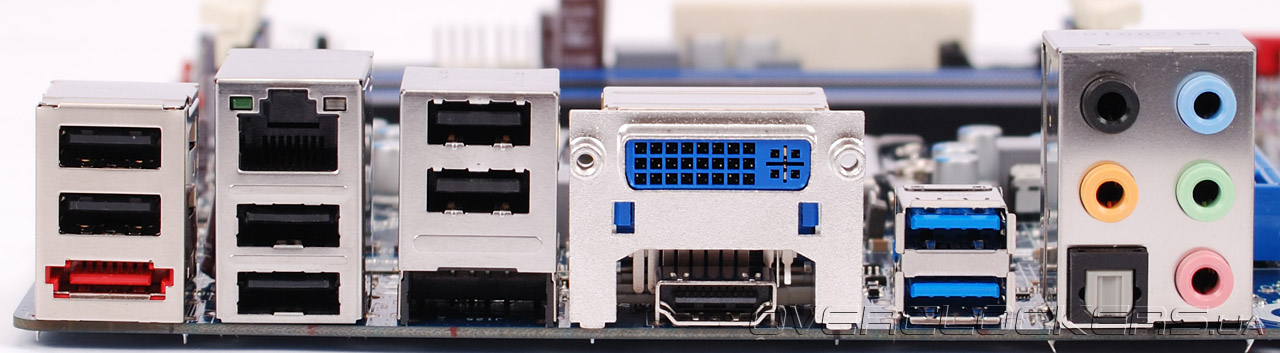

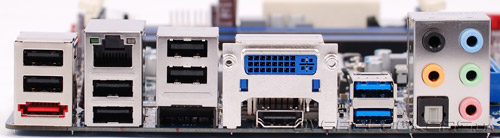

Конфигурация задней панели следующая:

Intel DH67BL

Для взаимодействия с периферией есть шесть портов USB 2.0, пара USB 3.0 и один eSATA 2.0. Пять аналоговых аудиовыходов обеспечат подключение многоканальной акустики, а оптический S/PDIF — цифрового ресивера. Даже отсутствие аналогового видеовыхода D-Sub не кажется катастрофой, ведь большинство современных мониторов имеют входы DVI-D или HDMI. Несколько непривычно смотрится сетевой порт RJ-45, смещенный к левому краю. Однозначно, набор разъемов задней панели свидетельствует об мультимедийной ориентации Intel DH67BL.


UEFI Setup

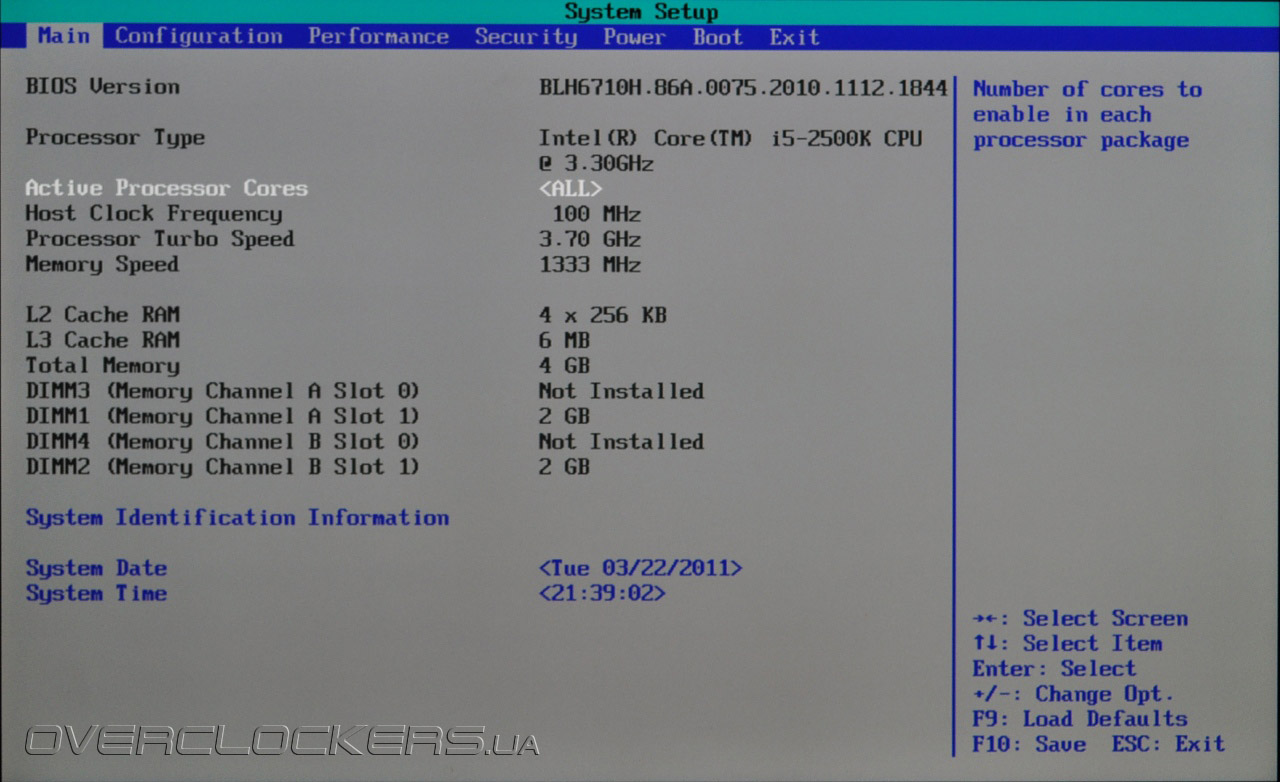

В качестве прошивки системная плата Intel DH67BL использует UEFI, причем код разработан программистами компании Intel. При этом от красочного GUI и поддержки мыши разработчики решили отказаться. Сама структура меню несколько напоминает классические AMI BIOS компании ASUS. Главное меню Main выглядит абсолютно стандартно.

UEFI Intel DH67BL

В нем выводится информация об установленных центральном процессоре и модулях ОЗУ, отображается версия UEFI, и находятся установки даты и времени. Здесь же можно управлять количеством активных процессорных ядер.

Раздел Configuration содержит несколько подменю, в которых сосредоточено управление основными функциями чипсета и дополнительных контроллеров, параметрами встроенного видеоядра, а также показания данных системного мониторинга. На последнем подменю мы остановимся подробнее.

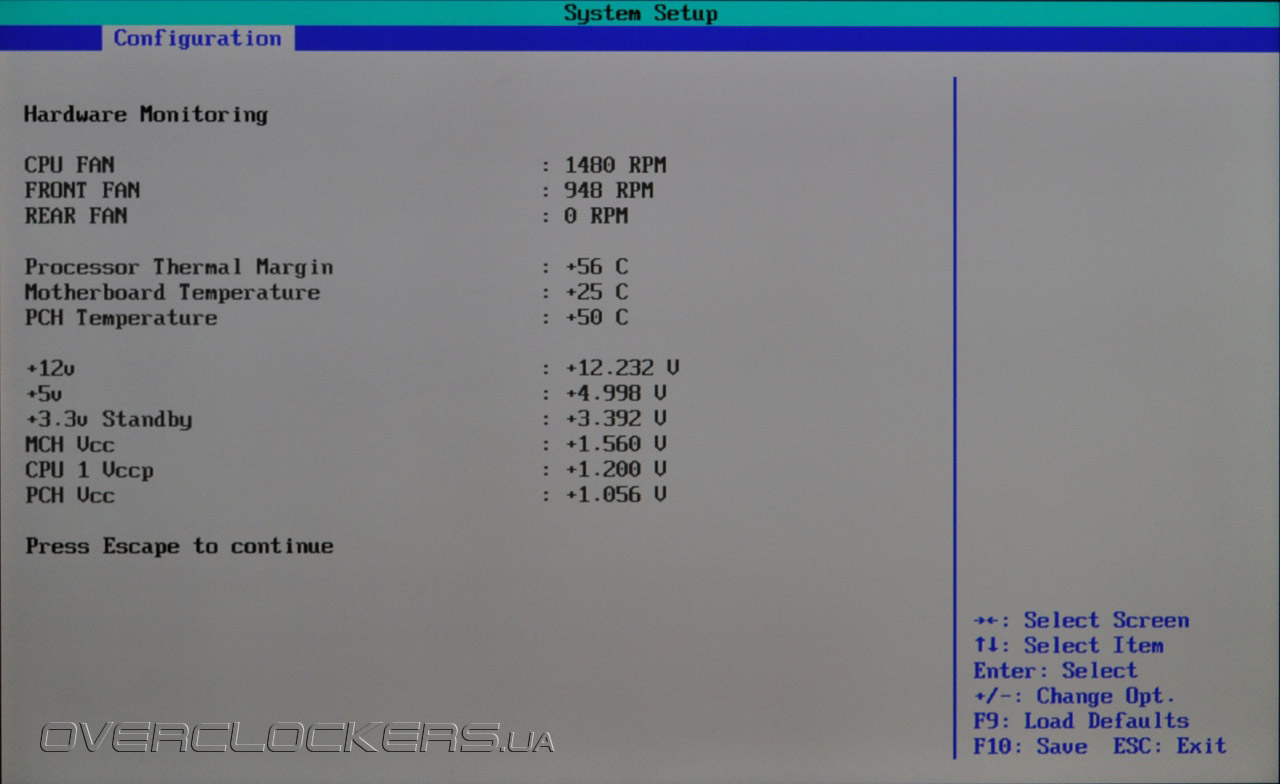

UEFI Intel DH67BL

На первый взгляд все нормально: показания тахометров трех вентиляторов, отображение трех основных температур, включая показания термодатчика PCH и целых шесть датчиков системных напряжений. Но чего-то не хватает, чего-то привычного и знакомого. Увы, разработчики снабдили системную плату тремя четырехконтактными разъемами с возможность управления скоростью вращения вентиляторами с помощью ШИМ, но забыли добавить в прошивку опции по их управлению. Таким образом, крыльчатки всегда будут вращаться на максимальной скорости. Мы очень надеемся, что в серийных образцах, или более поздних версиях UEFI, программисты все-таки добавят функцию управления скоростью вращения вентиляторами.

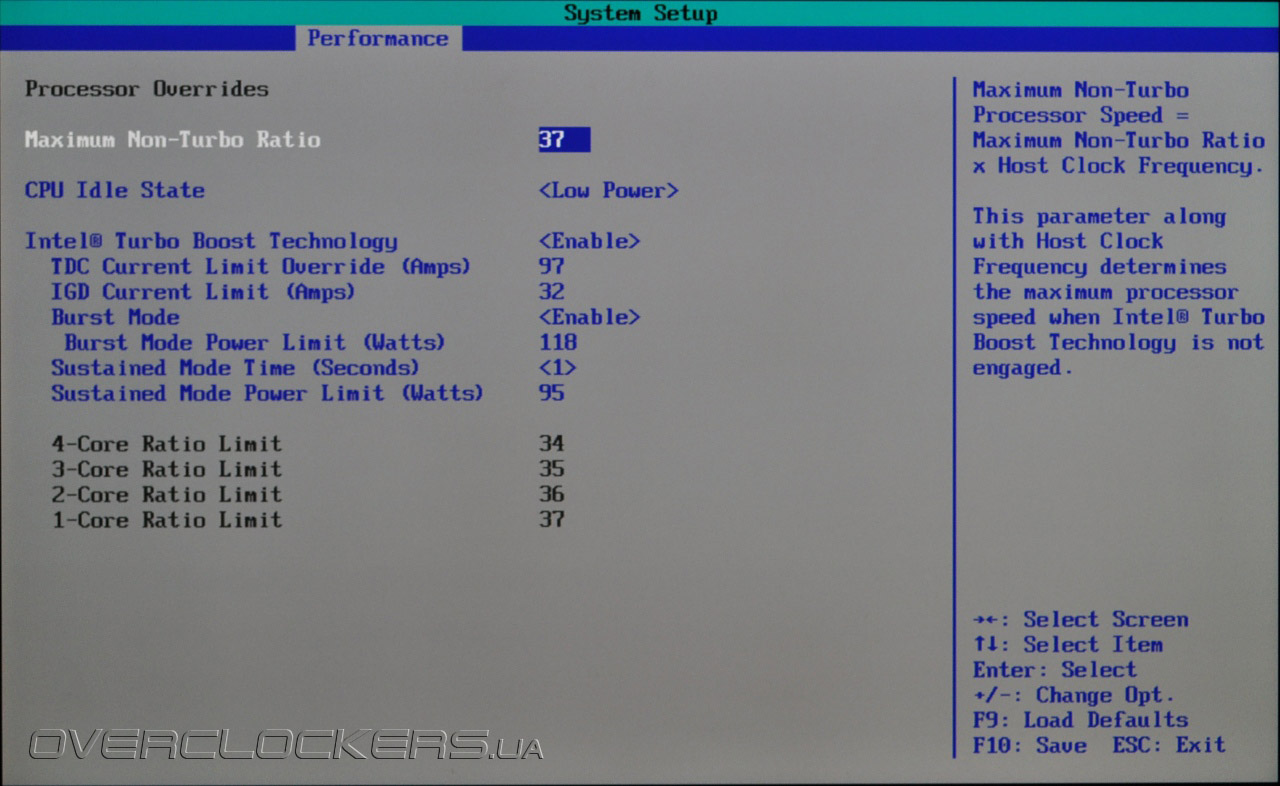

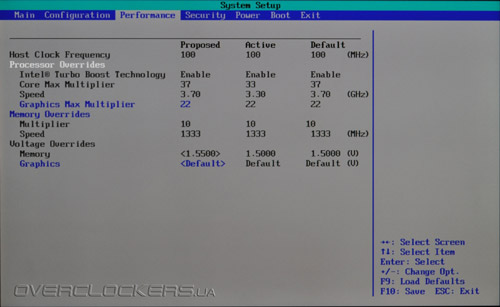

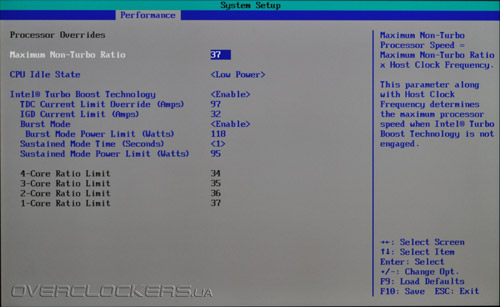

Подраздел Performance содержит органы управления производительностью основных компонентов системы. Посмотрим, каково его наполнение.

UEFI Intel DH67BL

Традиционно для системных плат Intel отображаются текущие и исходные значения параметров системы, а Proposed — это как раз те настройки, которые доступны пользователю для изменения. Обратите внимание на параметр Graphics Max. Multiplier. С его помощью можно управлять верхним порогом тактовой частоты встроенного видеоядра, которая может динамически изменяться в зависимости от суммарного энергопотребления всех блоков центрального процессора. Подменю Processor Override, как следует из названия, содержит опции быстродействия центрального процессора.

UEFI Intel DH67BL

Как и положено для платы на чипсете Intel H67 Express, разгон Sandy Bridge К-серии путем увеличения множителя не работает. Регулировки напряжений питания практически отсутствуют. Зато есть возможность управления режимом работы Intel Turbo Boost путем коррекции лимитов энергопотребления. Но мы не рекомендуем злоупотреблять этой возможность, так как VRM центрального процессора явно не рассчитан на такие эксперименты.

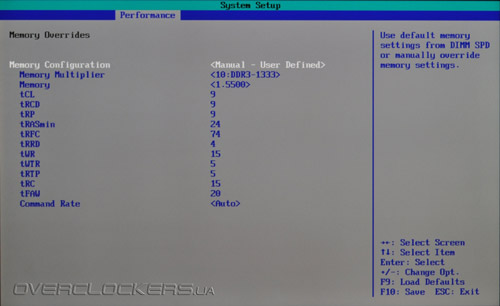

В подменю Memory Override пользователь может несколько оптимизировать быстродействие подсистемы ОЗУ.

UEFI Intel DH67BL

Кроме установки эффективной тактовой частоты (максимум 1333 МГц) и регулировки напряжения питания модулей ОЗУ можно попытаться изменить их задержки. Увы, попытки изменить тайминги приводили к зависанию системы. Процедура восстановления параметров UEFI после сбоя нетривиальна и требует определенной смекалки. Опытным путем выяснилось, что в случае невозможности загрузки необходимо установить джампер BIOS_CFG из положения Normal в Config. При включении системы загружаются безопасные параметры, можно зайти в меню UEFI и все исправить, а после сохранения настроек появляется предупреждение о необходимости установить вышеупомянутую перемычку на место. И это лишь одна из особенностей прошивок системных плат Intel, так что мы рекомендуем прочесть руководство пользователя перед сборкой или, хотя бы, первым запуском системы.

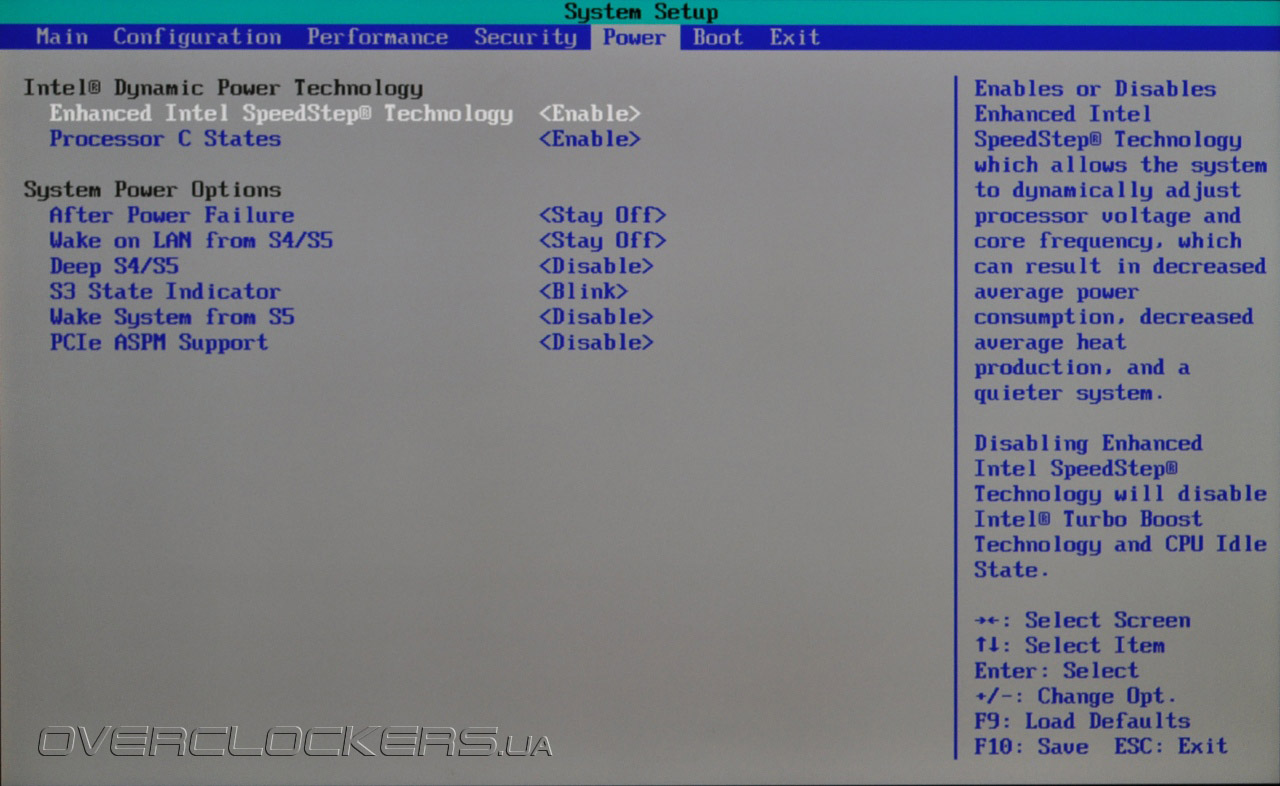

Последний раздел меню, который мы рассмотрим — Power.

UEFI Intel DH67BL

Именно в нем находятся опции, отвечающие за технологии энергосбережения процессора EIST и C-states, благодаря которым новейшие процессоры Sandy Bridge достигают впечталяющей энергоэффективности.

Как и положено современной системной плате, Intel DH67BL умеет обновлять микрокод прошивки со сменных носителей прямо из UEFI и сохранять профиль пользовательских настроек, правда, всего один. Таким образом, плата имеет очень специфическую прошивку, а потому мы советуем неопытным пользователям воздержаться от изменений настроек.

В качестве промежуточного итога можно однозначно сказать, что системная плата Intel DH67BL не представляет никакого интереса для любителей разгона. Её предназначение — работа в составе мультимедийного центра развлечений или универсального домашнего персонального компьютера. Но чем реже пользователь будет заглядывать в UEFI Setup — тем лучше.

Тестовый стенд

Для изучения производительности системных плат был собран тестовый стенд следующей конфигурации:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: Intel XTS100H;
  • память: Silicon Power SP004GBLYU160S2B (Xpower, 2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: Powercolor AMD Radeon HD 6950 2GB (800/5000 МГц);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
Материнские платы тестировались с такими версиями UEFI:
  • ASRock H67M-GE UEFI Setup P1.40 от 18.02.2011;
  • Intel DH67BL UEFI Setup BLH6710H.86A.0075 от 11.12.2010.
Во время тестирования технология Intel Turbo Boost была активирована, оперативная память работала на частоте 1333 МГц с тайминагим 9-9-9-24-1Т. Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось. Из драйверов были установлены Intel INF Update Utility 9.2.0.1025 от 03.03.2011 для системной логики и AMD Catalyst 11.2 от 15.02.2011.

Общая методика измерения осталась прежней: мы повторяем каждый тест три раза и рассчитываем среднее значение. Если какой либо результат значительно отличается от остальных, то тесты повторяются до получения нормального среднего значения. Перечень ПО снова претерпел некоторые изменения и теперь выглядит следующим образом:
  • AIDA64 1.50.1251 (Cache & Memory benchmark);
  • wPrime Benchmark 2.03;
  • SuperPI XS 1.5;
  • Fritz Chess Benchmark;
  • 7-Zip 9.20 x64 (встроенный тест);
  • WinRAR 4.0 (встроенный тест);
  • Cinebench 11.5 (32bit);
  • x264 HD Benchmark v3.0;
  • Futuremark 3DMark Vantage 1.1.0;
  • FarCry 2;
  • Lost Planet 2 benchmark;
  • Resident Evil 5 benchmark.

Результаты тестирования

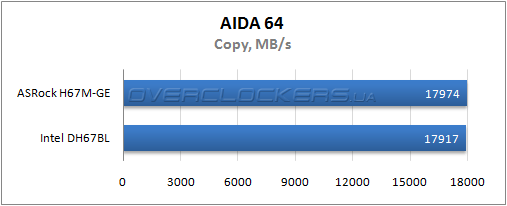

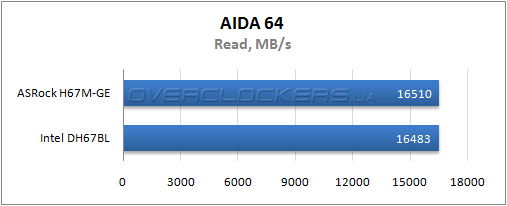

Традиционно, тестовые приложения разбиты на три группы: синтетические тесты, оценка производительности в прикладных приложениях и измерение производительности в играх. Группу синтетических приложений открывает AIDA64, а именно встроенный тест латентности и пропускной способности ОЗУ. Интересно, AIDA64 — это всего лишь Lavalys Everest, переживший ребрендинг.

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Результаты тестирования ASRock H67M-GE и Intel DH67BL

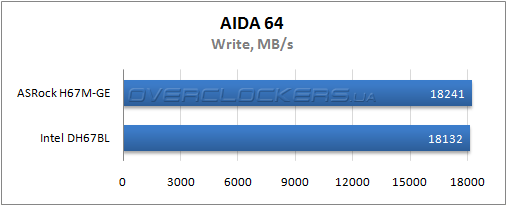

Эффективность работы встроенного в процессор контроллера памяти практически не зависит от выбора системной платы. И все же ASRock показывает небольшое, едва заметное преимущество. Что же касается самих результатов, то Intel Core i5 2500К демонстрирует просто феноменальные значения пропускной способности ОЗУ.

Мы по-прежнему используем однопоточный тест Super Pi 1.5 XS, так как с его помощью удобно оценивать работу технологии Intel Turbo Boost.

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Еще недавно для достижения подобных результатов энтузиасты применяли вольтмод и экстремальное охлаждение, а сейчас число Pi вычисляется с точность до одного миллиона знаков после запятой всего за 10 секунд процессором, работающим на штатной частоте! К слову, обе системные платы справились с заданием одинаково хорошо, показав практически идентичные результаты.

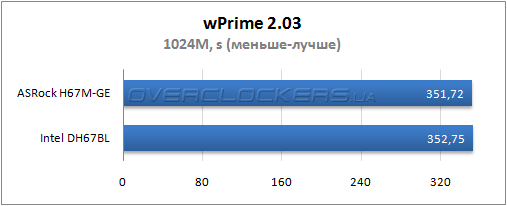

Результаты в популярном тестовом приложении wPrime 2.03 демонстрируют эффективность работы с несколькими одновременными потоками вычислений.

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Обе участницы тестирования приходят к финишу практически одновременно. Разница, если она и есть, находится в пределах погрешности измерений.

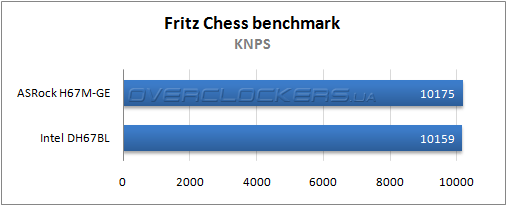

Завершает группу тестовых приложений Fritz Chess Benchmark, который моделирует нагрузку, характерную для просчета шахматных комбинаций.

Результаты тестирования ASRock H67M-GE и Intel DH67BL

С минимальным отрывом лидирует ASRock H67M-GE, но разница составляет доли процента и никогда не будет заметна в реальных условиях.

Для оценки скорости работы в прикладных приложениях мы выбрали две типичные задачи: архивация данных и конвертация видео, а также одну несколько специфическую — рендеринг 3D-изображений. Производительность в архиваторах зависит, прежде всего, от пропускной способности и латентности ОЗУ, а скорость обработки видео — от вычислительной мощности процессорных ядер. Графическая подсистема оказывается задействованной в подтесте OpenGL Cinebench 11.5R. Таким образом, можно получить комплексную оценку быстродействия системы и выявить слабые места, если он есть.

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Результаты тестирования ASRock H67M-GE и Intel DH67BL

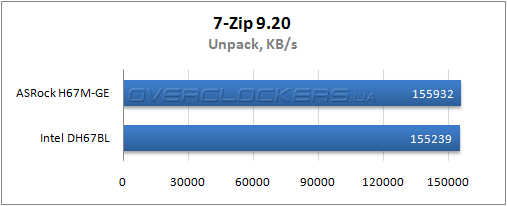

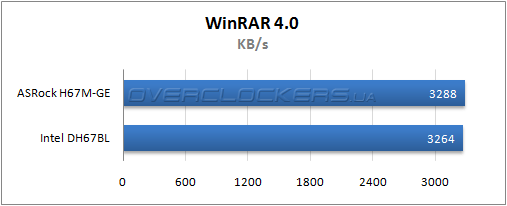

Оба архиватора не решаются отдать преимущество той или иной материнской плате.

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Результаты тестирования ASRock H67M-GE и Intel DH67BL

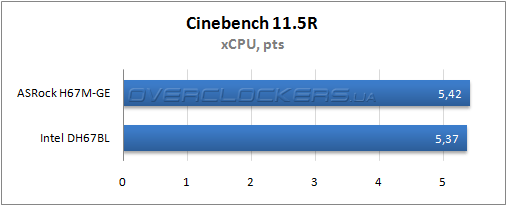

Рендеринг 3D изображений немного хуже дается системной плате Intel DH67BL. Однако, отличия не столь значительно, чтобы на него не стоит обращать внимание.

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Результаты тестирования ASRock H67M-GE и Intel DH67BL

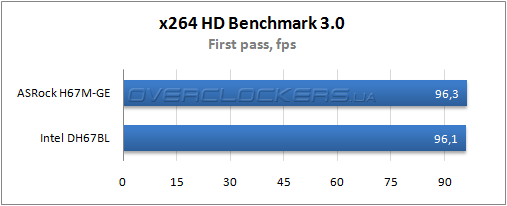

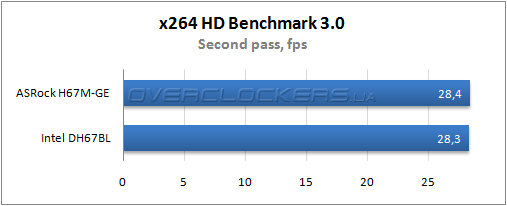

Тестирование в x264 HD Benchmark не принесло ничего нового, у обеих конкуренток по прежнему «железный» паритет. Впрочем, мы и не ждали иных результатов.

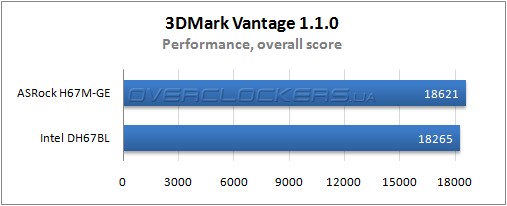

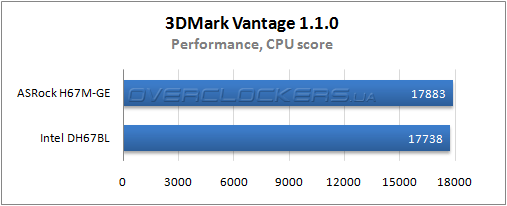

К группе игровых приложений мы относим и популярнейший полусинтетический тестовый пакет Futuremark 3DMark Vantage, который наконец-то получил бесплатную версию. Для минимизации влияния видеокарты был использован профиль настроек Performance.

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Результаты тестирования ASRock H67M-GE и Intel DH67BL

В этом случае объяснить небольшое преимущество ASRock H67M-GE по общему баллу простой погрешностью измерения уже не удастся. Посмотрим, сохранится ли такая тенденция в реальных играх.

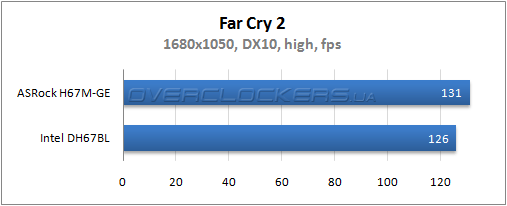

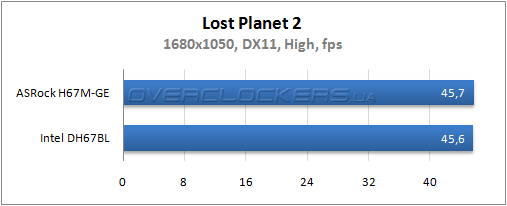

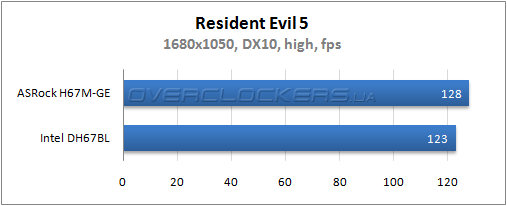

Для тестов было подобрано три игровых приложения: Far Cry2, Resident Evil 5 и Lost Planet 2. Первые два регулярно участвовали в предыдущих обзорах системных плат, а выбор последнего объясняется необходимостью тестирования в API DirectX 11. Для снижения нагрузки на видеоподсистему тесты проводились в разрешении 1680х1050 при высоких настройках качества.

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Результаты тестирования ASRock H67M-GE и Intel DH67BL

Ситуация похожа на ту, которую мы наблюдали в 3DMark Vantage. Материнская плата Intel DH67BL отстала, пусть и незначительно, в Far Cry 2 и Resident Evil 5. В Lost Planet 2 обе соперницы показали одинаковые результаты. Скорее всего, с ростом разрешения и детализации разницы не будет и вовсе.


Выводы

Нам пришлось пропустить исследование разгонного потенциала и сразу приступить к тестам производительности, так как рассмотренные платы совершенно не могут разгонять процессоры Sandy Bridge со свободным множителем. Мы также не стали оценивать производительность встроенного в процессор Intel Core i5-2500K графического ускорителя, так как этот вопрос заслуживает тщательного и пристального внимания. В скором времени мы обязательно посвятим этому вопросу отдельный материал.

Но вернёмся к участницам сегодняшнего тестирования и попробуем оценить их сильные и слабые стороны. Начнем с системной платы ASRock H67M-GE, которая во время тестов оставила неплохое впечатления благодаря удачному дизайну, достойным возможностям расширения и интересному UEFI Setup. В отсутствии возможностей разгона нельзя винить инженеров ASRock, так как это продиктовано рекомендациями чипмейкера. Вторая участница тестирования, материнская плата Intel DH67BL, порадовала отличной реализацией всех возможностей расширения чипсета, но есть ряд вопросов, касающихся прошивки. Минимальное отставание в играх наверняка будет исправлено в будущих версиях UEFI, но вот с отсутствием опций автоматического управления скоростью вращения вентиляторов смириться сложно. Остается надеяться, что серийные экземпляры этого недостатка лишены. Ну и, конечно, не стоит забывать про отсутствие возможностей разгона.

Наше мнение таково, что любая из системных плат может вполне использоваться для построения универсального домашнего ПК или компактного мультимедйного центра развлечений. Увы, но про разгон придется забыть.
