| Модель | Z87 |
H87 |
B85 |
Q87 |
Q85 |
| Поддержка процессоров серии K | + | – | – | – | – |
| Поддержка CrossFireX/SLI | + | – | – | – | – |
| Конфигурация PCI-Express 3.0 | x16 8+x8 8+x4+x4 |
x16 | x16 | x16 | x16 |
| Количество линий PCI-Express 2.0 | 8 | 8 | 8 | 8 | 8 |
| Поддержка PCI | – | – | – | – | – |
| Встроенное видеядро (в процессор) | Intel HD Graphics 4600 | Intel HD Graphics 4600 | Intel HD Graphics 4600 | Intel HD Graphics 4600 | Intel HD Graphics 4600 |
| Возможность разгона видеоядра | + | + | + | + | + |
| Порты USB | 14 (6х USB3.0, 10x USB2.0) | 14 (6х USB3.0, 10x USB2.0) | 12 (4х USB3.0, 8x USB2.0) | 14 (6х USB3.0, 10x USB2.0) | 14 (4х USB3.0, 10x USB2.0) |
| Serial ATA | 6x SATA 6Gb/s | 6x SATA 6Gb/s | 2x SATA 6Gb/s 4x SATA 3Gb/s |
6x SATA 6Gb/s | 2x SATA 6Gb/s 4x SATA 3Gb/s |
| AHCI | + | + | + | + | + |
| RAID 0/1/5/10 | + | + | – | + | – |
| Smart Response | + | + | – | + | – |
| Intel AMT 7.0 | – | – | – | + | – |
| Small Business Advantage | – | + | + | + | – |
Чипсет Intel Z87
Как и все другие чипсеты, предназначенные для платформы Lynx Point, системная логика Intel Z87 состоит из единственной микросхемы PCH — Platform Communication Hub, TDP которого не превышает 4,1 Вт.
Для обмена информацией между микросхемой PCH и процессором используется шина DMI 2.0, а для передачи сигнала от встроенного видеоядра применен интерфейс FDI, причем, возможности интегрированной видеокарты обеспечивают вывод изображения на три монитора одновременно. Системная логика формирует восемь линий PCI-E 2.0 x1, которые можно использовать для подключения дополнительных контроллеров и карт расширения. Чипсет Intel Z87 отвечает за работу шести портов SATA 6 Гбит/с — все с поддержкой AHCI и технологии «умного» кеширования Smart response, а также возможностью объединения накопителей в массивы RAID уровней 0, 1, 5 и 10. Для работы с периферийными устройствами служат 14 портов USB, подключенных к контроллеру xHCI (eXtensible Host Controller Interface). Из них шесть штук работают в режиме USB 3.0, тогда как остальные восемь — соответствуют стандарту USB 2.0. Кроме того, системная логика содержит встроенный сетевой контроллер MAC-уровня и поддерживает звуковую подсистему Intel High Definition Audio.
Системные платы, основанные на чипсете Intel Z87, имеют официальную поддержку конфигураций AMD CrossFireX и NVIDIA SLI, поскольку позволяют разделять 16 процессорных линий PCI Express 3.0 по формулам «х16+х0», «х8+х8» или «х8+х4+х4». Но главное преимущество Intel Z87 заключается в поддержке функций разгона, причем, помимо изменения множителя для центральных процессоров из серии «К» есть возможность управлять базовой частотой, которая может принимать значения 100 МГц, 125 МГц и 167 МГц, с допустимой девиацией ± 5–7 МГц.
Это дает шансы разгонять младшие модели процессоров с заблокированным коэффициентом умножения, что делает платформу LGA1150 на порядок интереснее, чем предыдущие решения для LGA1155. Мы ожидаем, что чипсет Intel Z87 станет основой для самых различных материнских плат, от недорогих моделей, предназначенных для экономных пользователей, до флагманских продуктов, ориентированных на экстремальных оверклокеров. Именно с такой моделью производства компании Gigabyte мы познакомим вас в процессе сегодняшнего обзора.
Gigabyte GA-Z87X-OC
Материнская плата GA-Z87X-OC в модельном ряду Gigabyte занимает особую нишу, продукты которой отличаются от остальных усиленной подсистемой питания и рядом конструктивных особенностей, необходимых для достижения максимального разгона.
Как следует из названия, в основе платы лежит системная логика Intel Z87, которая обеспечивает новинке отличные функциональность и возможности для оверклокинга. Спецификации системной платы приведены в таблице.
| Модель | Gigabyte GA-Z87X-OC |
| Чипсет | Intel Z87 |
| Процессорный разъем | Socket LGA1150 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Haswell) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/2993*/3000* (*— OC), максимум 32 ГБ |
| Слоты PCI-E | 3 PCI Express 3.0 x16 (х16+х0, х8+х8, x8+x4+x4) 1 PCI Express 2.0 x16@x4 1 PCI Express x1 |
| Слоты PCI | 2 (ITE IT8892E) |
| Встроенное видеоядро | Intel HD Graphics 4600 |
| Видеоразъемы | 2x HDMI, DisplayPort |
| Количество подключаемых вентиляторов | 8 (6x 4pin, 2х 3pin) |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 10 x 3.0 (6 разъемов на задней панели, Intel Z87 + 2х Renesas uPD720210) 10 x 2.0 (Intel Z87) |
| ATA-133 | – |
| Serial ATA | 6 каналов SATA 6 Гбит/с (Intel Z87) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z87) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Intel I271-V (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | – |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | DualBIOS, OC Connect, CO Brace, OC Ignition, OC PCIe Switch, блок аппаратных кнопок включения, перегрузки и управления разгона, контакты для измерения напряжения |
Комплект поставки
Материнская плата GA-Z87X-OC поставляется в картонной коробке стандартных размеров, оформление которой кардинально отличается от дизайна, применявшегося в продуктах Gigabyte предыдущих поколений. На темном фоне лицевой стороны изображена система охлаждения с надписью Ultra Durable, а также нанесено наименование модели. Здесь же находится логотип OC Motherboard, который указывает на расширенные возможности продукта по разгону.
С обратной стороны приведены основные спецификации системой платы, а также основные конструктивные особенности GA-Z87X-OC, о которых мы поговорим в процессе сегодняшнего обзора.
Комплект поставки системной платы включает:
- четыре кабеля SATA 6 Гбит/с;
- заглушку на заднюю панель I/O Shield;
- пару мостиков NVIDIA SLI;
- набор переходников для измерения напряжения;
- рамку OC Brace;
- DVD-диск с драйверами и программным обеспечением;
- руководство пользователя;
- инструкцию по быстрой сборке.
Помимо привычных принадлежностей в набор входит крепежная рамка OC Brace вместе с набором винтов и усилительной пластиной.
С её помощью можно зафиксировать видеокарты и платы расширения, когда «материнка» используется в составе открытого стенда.
Дизайн
Материнская плата Gigabyte GA-Z87X-OC имеет очень эффектный внешний вид благодаря сочетанию черного лака текстолита и оранжевого цвета разъемов. Размеры новинки в точности соответствует стандарту ATX, благодаря этому проблем с установкой в обычные корпуса системных блоков быть не должно, а расположение основных узлов близкое к классическому.
Новинка разработана для эксплуатации процессоров Haswell в исполнении LGA1150, а использование чипсета Intel Z87 делает возможным разгон как путем увеличения множителя вычислительных ядер, так и повышением базовой частоты до 125 МГц или 167 МГц. Четыре слота DIMM работают с модулями памяти DDR3 суммарным объемом до 32 ГБ, поддерживаются частоты до 3000 МГц включительно. Для организации графической подсистемы служат три слота PCI Express 3.0 x16, подключенные к процессорному контроллеру PCI-E. Они могут работать в режимах «х16+х0+х0», «х8+х8+х0» и даже «х8+х4+х4», что делает возможным построение систем AMD CrossFireX и NVIDIA SLI. За работу четвертого порта отвечает системная логика, поэтому он всегда работает в режиме PCI Express 2.0 x16@x4. Также, GA-Z87X-OC оснащена разъемом PCI-E 2.0 x1 и двумя PCI, которые подключены через микросхему-переходник ITE IT8892E.
Дисковая подсистема материнской платы представлена шестью чипсетными портами SATA 6 Гбит/с. Для жестких дисков поддерживаются режимы AHCI, Intel Smart Response и возможность объединение устройств в массивы RAID 0, 1, 5, 10. Рядом с разъемами SATA расположены два порта USB 2.0 «Тип А», в которые можно подключить манипулятор или флеш-диск. Данная возможность, названная производителем OC Connect, может быть востребована при работе открытого стенда.
Что касается возможностей расширения, то у Gigabyte GA-Z87X-OC они реализованы исключительно силами системной логики, то есть, нет ни поддержки беспроводных сетей, ни интерфейса Thunderbolt. Зато, количество портов USB 3.0 доведено до десяти, причем, сделано это очень оригинальным способом. Два чипсетных канала USB 3.0 представлены в виде внутреннего разъема, а к четырем другим подключена пара четырехпортовых концентраторов Renesas uPD720210, которые формируют еще восемь каналов USB 3.0, из которых шесть выведены на заднюю панель. Поддержку сети Gigabit Ethernet обеспечивает контроллер Intel I271-V, а звуковая подсистема базируется на недорогом HD-аудиокодеке Realtek ALC892. В итоге, на задней панели новинки расположены:
- два разъема USB 2.0 и шесть USB 3.0;
- кнопка OC Ignition;
- два порта HDMI и один DisplayPort;
- оптический выход S/PDIF;
- комбинированный разъем PS/2;
- сетевой порт RJ-45;
- шесть аналоговых аудиоразъемов.
Помимо привычного набора интерфейса внимание привлекает кнопка OC Ignition, активирующая одноименный режим, в котором напряжение подается только на вентиляторы и разъемы питания периферии, тогда как большая часть системной платы, в том числе процессор, остается обесточенной. Это может пригодиться для демонстрации моддинга или во время настройки систем водяного охлаждения.
Любители разгона в условиях открытого стенда оценят наличие у GA-Z87X-OC контрольных точек для измерения напряжения, индикатора кодов POST, а также целого ряда аппаратных кнопок. Помимо привычных клавиш включения, перегрузки и сброса настроек UEFI имеются кнопки Direct to BIOS, обеспечивающая автоматический вход в меню настройки после рестарта, и Memory Safe, помогающая запустить систему после установки неработоспособных параметров ОЗУ. Здесь же расположена клавиша OC Tag, загружающая предустановленный профиль настроек, кнопка Turbo, активирующая функцию авторазгона, а также органы управления базовой частотой и множителем процессора.
Кроме кнопок новинка оснащена несколькими микропереключателями, такими как, OC PCIe Switch, позволяющий выборочно отключать слоты PCI Express X16, или OC Trigger Switch, активирующий режим пониженной частоты. Еще один переключатель позволяет выбирать между основной и резервной микросхемами с прошивкой, а второй «микрик» предназначен для отключения технологии DualBIOS, которая автоматически записывает в основой EEPROM резервную корпию микрокода с запасного чипа в случае сбоя.
Материнская плата позволяет подключить до восьми вентиляторов, для этого служат пара трехконтактных и шесть чеырехконтактных разъемов, последние — с поддержкой ШИМ. Система охлаждения GA-Z87X-OC состоит из пары радиаторов, один из которых отводит тепло от силовых элементов VRM, а второй охлаждает микросхему системной логики. Как для модели, предназначенной для установки рекордов разгона, у новинки весьма простая конструкция охладителя подсистемы питания: без вентиляторов и тепловых трубок, а значит, пользователям придется самостоятельно позаботиться об организации вентиляции.
В качестве радиатора для чипсета используется небольшой брусок из легкого сплава, эффективности которого достаточно, с учетом скромного тепловыделения Intel Z87.
Подсистема питания центрального процессора в Gigabyte GA-Z87X-OC построена по восьмиканальной схеме, причем, все восемь фаз отвечают за формирование напряжения Vccin. На плате используется ШИМ-контроллер IR3563B, а в качестве силовых элементов применены интегральные сборки IR3553, каждая из которых рассчитана на силу тока в 40 А.
Напряжение к VRM подводится при помощи двух разъемов: четырехконтактного ATX12V и восьмиконтактного EPS12V, а для усиления питания слотов PCI Express 3.0 x16 служит шестиконткатный разъем, встречающийся на видеокартах. В завершении изучения дизайна новинки заметим, что во всех цепях материнской платы используются качественные конденсаторы с полимерным электролитом и катушки индуктивности, соответствующие внутреннему стандарту надежности Ultra Durable 5. UEFI Setup
В основе прошивки GA-Z87X-OC лежит управляющий микрокод UEFI разработки AMI. Меню настройки имеет оригинальный и удобный интерфейс, знакомый нам по обзорам системных плат Gigabyte для платформы LGA1155. Между тем, отличия имеются, например, взамен режима 3D BIOS было представлено новое графическое меню, о котором мы поговорим несколько позже, а пока рассмотрим «классический» режим работы прошивки. Для входа в UEFI setup служат клавиши F2 или Del, но можно воспользоваться аппаратной кнопкой Direct to BIOS, после чего пользователей встречает знакомая картинка: отображается раздел M.I.T., в котором находится управление разгоном и вывод показаний системного мониторинга.
Вкладка M.I.T. Current Status выводит подробную информацию об установленном процессоре и модулях ОЗУ, а также их режимах работы.
Подраздел Advanced Frequency Settings отвечает за регулировку базовой частоты, настройку множителя вычислительных ядер, и выбор режима работы оперативной памяти. Параметр Processor Base Clock позволяет поднять BCLK со 100 МГц до фиксированных значений 125 МГц или 167 МГц, а опция Performance Boost автоматически оптимизирует параметры прошивки для наилучшего быстродействия.
В меню настройки есть возможность повысить быстродействие системы «в одно касание», для этого достаточно выбрать желаемую частоту центрального процессора, а все остальные параметры управляющий микрокод задает самостоятельно.
Для опытных пользователей не составит труда вручную установить необходимые настройки, для этого в подменю Advanced CPU Core Features есть мощные инструменты по настройке режима Turbo Boost, регулировке частоты Uncore-части, а также управлению процессорными технологиями энергосбережения.
Настройки оперативной памяти сосредоточены во вкладке Advanced Memory Settings, в которой, помимо ручного выбора тактовой частоты есть возможность активации профилей X.M.P.
Обладатели популярных высокоскоростных комплектов ОЗУ могут воспользоваться предустановленными профилями, оптимизированными для работы на повышенных частотах.
Что касается ручной настройки таймингов, то в меню Channel A/B Timing Settings предлагается полный набор, необходимый для достижения максимального быстродействия подсистемы оперативной памяти.
Управление функциями силовой подсистемы находится в подменю 3D Power Control раздела Advanced Voltage Settings, где можно регулировать компенсацию падения напряжения Vrin, подаваемого на процессор, настраивать частоту переключения силовых элементов VRM, а также управлять защитой от превышения тока и напряжения.
Меню настройки GA-Z87-OC позволяет управлять напряжениями на центральном процессоре, чипсете, а также модулях ОЗУ в достаточно широких пределах.
Перечень, диапазоны и шаг изменения напряжений представлены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU VRIN External override | 1,0–2,905 | 0,01 |
| CPU Vcore | 0,5–1,8 | 0,001 |
| CPU Vcore Offset | –0,3…+0,4 | 0,001 |
| CPU Graphics Voltage (VAXG) | 0,5–1,7 | 0,001 |
| CPU Graphics Voltage Offset | –0,3…+0,4 | 0,001 |
| CPU RING Voltage | 0,8–1,8 | 0,001 |
| CPU RING Voltage Offset | –0,3…+0,4 | 0,001 |
| CPU System Agent Voltage | –0,3…+0,4 | 0,001 |
| CPU I/O Analog Voltage | –0,3…+0,3 | 0,001 |
| CPU I/O Digital Voltage | –0,3…+0,4 | 0,001 |
| PCH Core | 0,6…–1,3 | 0,005 |
| PCH IO | 1,05–1,9 | 0,005 |
| DRAM Voltage | 1,15–2,1 | 0,005 |
Для регулировки напряжений вычислительных ядер, кэш-памяти 3-го уровня и встроенной видеокарты предусмотрено два режима: Offset, в котором задается прирост к штатной величине, и ручной, где необходимое значение указывается в явном виде. При этом, пределы увеличения Vcore относительно невелики, но, зная «горячий нрав» процессоров Haswell любителям хорошего разгона придется позаботиться о качественной СВО, а лучше — о криогенной системе охлаждения.
В разделе системного мониторинга PC Health Status отображаются значения восьми напряжений, три температуры, а также скорости вращения шести вентиляторов. Здесь же регулируются обороты крыльчаток, для которых доступны несколько встроенных профилей и предусмотрен режим ручной настройки.
В раздел System выводится информация об управляющем микрокоде, задаются дата, время и язык отображения меню, а в меню BIOS Features сосредоточены параметры, отвечающие за процесс загрузки.
Управление функциями системной логики и немногочисленных дополнительных контроллеров находится во вкладке Peripherals.
Наконец, в меню Power Management настраиваются опции электропитания, а разделе Save&Exit пользователи могут вернуться к параметрам «по умолчанию», а также сохранить и загрузить профили с персональными настройками прошивки.
В итоге, «классический» режим UEFI Setup героини сегодняшнего обзора почти не отличим от продуктов предыдущего поколения. В тоже время, взамен режима 3D Mode системные платы для LGA1150 получили полностью переработанный графический интерфейс Dashboard Mode, который получился более информативным и функциональным. Главным нововведением стало выведение на верхнюю и боковые панели информация о режиме работы процессора и модулей ОЗУ, а также показаний системного мониторинга, тогда как в центральной части окна находятся органы управления быстродействием. При желании пользователи могут самостоятельно наполнить «домашнюю» вкладку именно теми опциями, которые они используют чаще всего.
А в остальном, за исключением непривычного внешнего вида, режим Dashboard Mode мало чем отличается от «классического» UEFI Setup. Так, в разделе Performance сосредоточены все основные параметры разгона, настройки оперативной памяти находятся во вкладке Memory, а в подменю Voltage можно встретить регулировки напряжений.
В разделе системного мониторинга задаются скорости вращения вентиляторов.
Остальные вкладки — System, Peripherals, Power Management и Save&Exit полностью дублируют содержимое одноименных разделов «классического» режима UEFI Setup.
В принципе, режим Dashboard Mode способен полностью решать задачи по тонкой настройке системной платы, однако, есть два неприятных момента. Во-первых, новый графический интерфейс реализован не для всех возможностей прошивки, например, при выборе подпунктов 3D Power Control или Channel A/B Timing Settings пользователи неожиданно оказываются в «классическом» меню. А во-вторых, курсору «мыши» не хватает плавности, из-за чего он двигается рывками и не всегда удается попасть с первого раза в мелкие элементы интерфейса. Но не стоит забывать, что Gigabyte GA-Z87X-OC тестировалась с ранней версией прошивки, и после обновления управляющего микрокода недостатки могут быть устранены.
Программное обеспечение
Ура, свершилось! Компания Gigabyte наконец-то обновила свою фирменную утилиту EasyTune, у которой интерфейс и функциональность претерпели радикальные измерения. Отныне главное окно этой программы занимает чуть ли не половину площади монитора Full-HD, зато перечню предлагаемых возможностей позавидует большинство продуктов конкурентов. После запуска программа выводит подробную системную информацию, а в нижней части окна отображаются показания мониторинга. И все бы ничего, но заметны досадные огрехи в русскоязычной локализации…
Вкладка Smart Quick Boost предназначена для управления быстродействием. Пользователи могут выбрать один из трех уровней разгона, режим пониженного энергопотребления, или же вручную настроить производительность системы. К их услугам регулировки частоты BCLK, множителей вычислительных ядер, режима работы ОЗУ, а также управление напряжениями питания. Имеется функция настройки таймингов модулей памяти, но в текущей версии EasyTune она, увы, оказалась неактивной.
Самое пристальное внимание в программе уделено управлению скоростями вращения вентиляторов. Предусмотрены три предустановленных профиля, но есть и возможность ручной настройки работы крыльчаток охладителей.
Также, утилита EasyTune позволяет задавать пороги срабатывания сигнализации о превышении показаний мониторинга критических значений, и, наконец, появилась возможность управления тонкими настройками подсистемы питания 3D Power.
Для контроля динамики изменения параметров системы служит модуль Hardware Monitor.
Интересно, что в новой версии EasyTune оказались все те функции, за отсутствие которых мы ругали предыдущие версии фирменной утилиты Gigabyte. Правда, управление таймингами ОЗУ пока что не работает, а значит остается лишь уповать на выход обновлений EasyTune. Разгонный потенциал

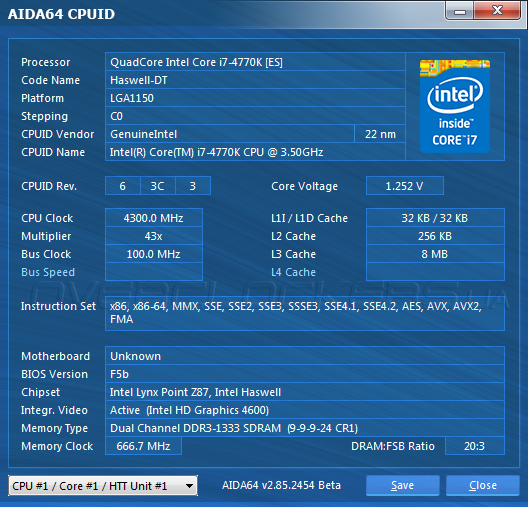

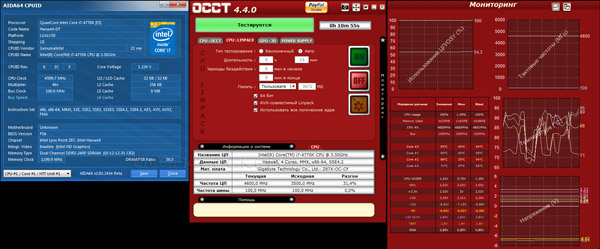

В тематическом обзоре Intel Core i7-4770K мы с вами убедились, сколь непростой задачей является разгон новейших процессоров Haswell. Даже при использовании мощного воздушного кулера Thermalright Silver Arrow процессор в разгоне легко разогревался до критических температур. Так уж вышло, что при проверке разгонного потенциала Gigabyte GA-Z87X-OC использовался инженерный семпл процессора Core i7-4770K, способный работать на частоте 4600 МГц при напряжении 1,224 В. При разгоне Uncore-часть функционировала на частоте 4500 МГц, для чего потребовалось повышения напряжения Vring на 0,1 В. Во время тестов модули ОЗУ функционировали на 2400 МГц с задержками 10-12-12-31-2Т, а питание на них было увеличено до 1,65 В.

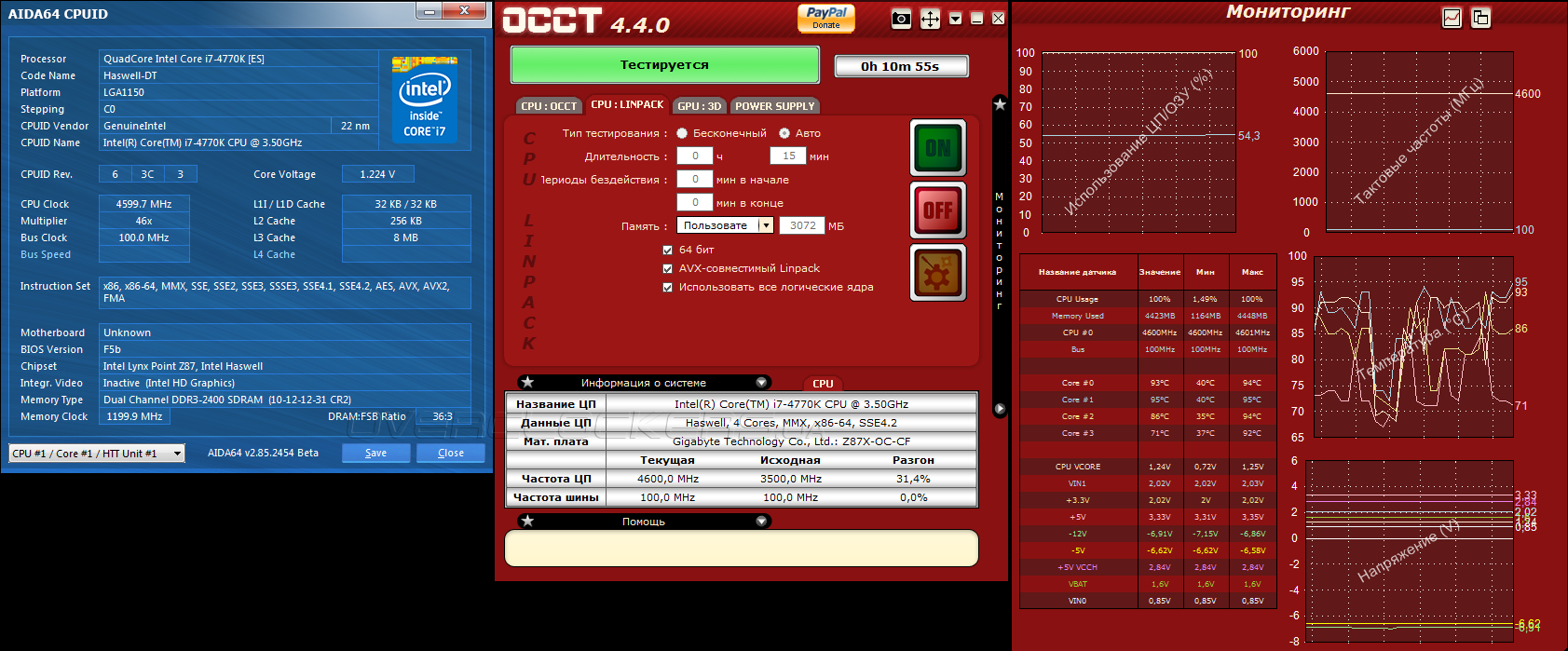

В нагрузке температура самого горячего ядра достигала угрожающих 95 °С, так что этот режим едва ли подойдет для ежедневной эксплуатации. Поэтому, мы сосредоточились на поиске предельного значения BCLK, при котором GA-Z87X-OC сохраняла стабильность. Увы, после установки базовой частоты в 167 МГц системная плата отказалась запускаться, так что пришлось понизить BCLK до 125 МГц, а затем искать стабильное значение в пределах 5–7 МГц. В итоге, мы добились устойчивой работы на частоте 132,5 МГц.
Для проверки автоматического разгона мы попробовали воспользоваться функцией прошивки CPU Upgrade, но, увы, во всех профилях подавалось напряжение Vcore не менее 1,4 В, что крайне много для Haswell. Пришлось задействовать кнопку Turbo, после включения которой процессор был разогнан до 4300 МГц при напряжении 1,25 В — с такими настройками температура не превысили критического значения.
Тестовый стенд
Тестирование разгонного потенциала и уровня быстродействия Gigabyte GA-Z87X-OC проводилось в составе тестового стенда следующей конфигурации:
- процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
- кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
- память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
- жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
- драйвер видеокарты: AMD Catalyst 13.5.
Каждый тест повторялся не менее трех раз, по результатам которых рассчитывался средний результат. Перечень тестовых приложений был таков:
- AIDA64 2.80.2300 (Cache & Memory benchmark);
- Futuremark PCMark 7(v1.4.0);
- Futuremark 3DMark 11(v1.0.3);
- Batman: Arkham City;
- Hitman: Absolution
- F1 2012.
Результаты тестирования

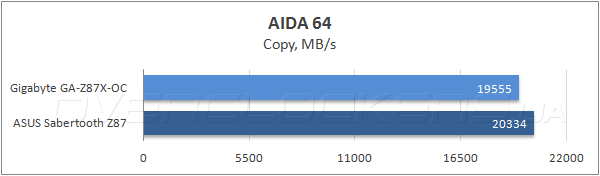

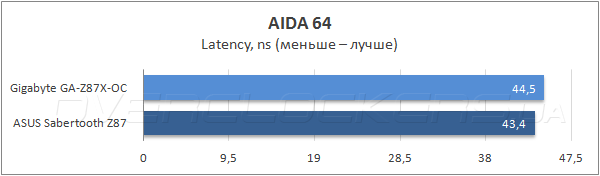

В синтетическом Cache & Memory benchmark в тестах чтения и записи обе системные платы демонстрируют аналогичное быстродействие, тогда как при копировании данных и в измерении латентности Gigabyte GA-Z87X-OC немного проигрывает сопернице.

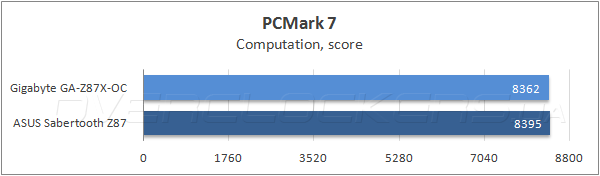

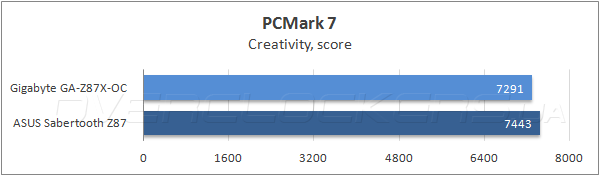

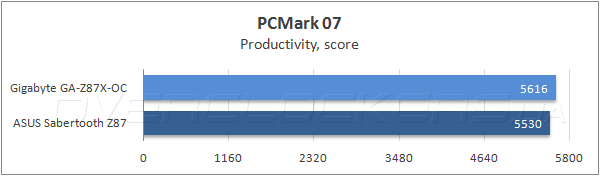

Интегральный показатель быстродействия в синтетическом Futuremark PCMark 7 для обеих участниц почти идентичен, а значит, пользователи вправе рассчитывать на одинаково высокий уровень продуктивности в прикладных задачах.

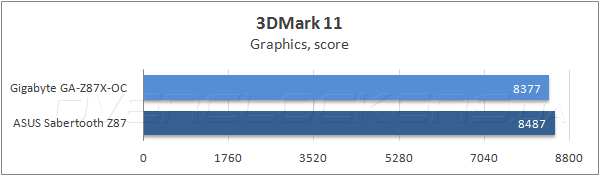

В популярном игровом бенчмарке Futuremark 3DMark 11 новинка немного уступает сопернице. Впрочем, отставание Gigabyte GA-Z87X-OC настолько мало, что вряд ли будет заметно в 3D-играх.

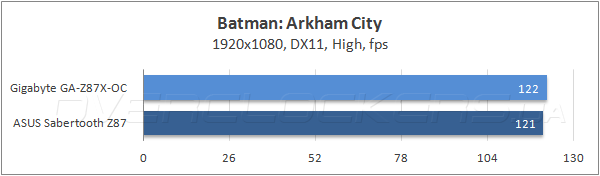

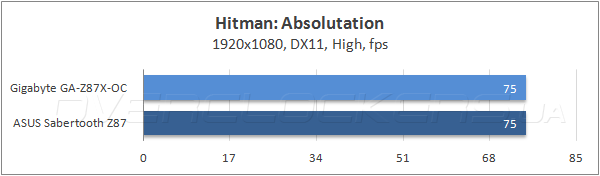

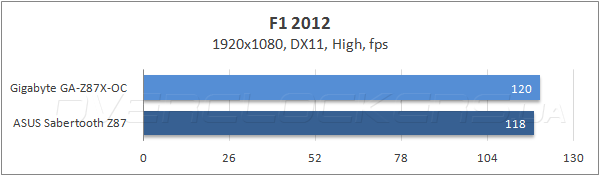

Как и следовало ожидать, результаты обоих конкурсанток при тестирования в видеоиграх очень близки, тем не менее, новинке удалось продемонстрировать минимальное преимущество в двух тестах из трех.
Энергопотребление системы

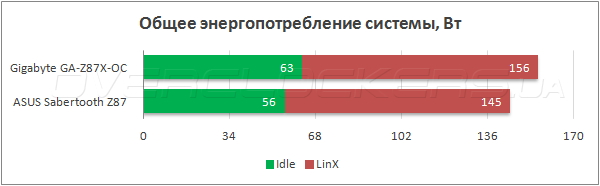

При помощи прибора Basetech Cost Control 3000 мы фиксировали пиковую величину потребляемой мощности при максимальной нагрузке на центральный процессор, и среднее значение во время простоя системы.
В плане энергоэффективности Gigabyte GA-Z87X-OC проявила себя не с лучшей стороны, уступив системной плате ASUS как в простое, так и в режиме максимальной нагрузки.
Выводы
Тестирование Gigabyte GA-Z87X-OC прошло на удивление гладко, за время работы системная плата нас ни разу серьезно не подвела. И это несмотря на раннюю версию управляющего микрокода, которая, впрочем, оказалась весьма стабильной, даже несмотря на мелкие «косметические» недоработки. Благодаря этому новинка продемонстрировала достойный уровень быстродействия и неплохие результаты разгона. Что касается дизайна, то и здесь у GA-Z87X-OC нет ни одного видимого недостатка, функциональность на высоте, а качество изготовления заслуживает самых высоких похвал. Силовая подсистема материнской платы выполнена со значительным запасом прочности, которого должно хватить даже для экстремального разгона. Сам процесс разгона делают удобным и приятным многочисленные «маленькие помощники», наподобие разъема для измерения напряжения, или кнопок управления базовой частотой и множителем центрального процессора. Несмотря на малое время, прошедшее со времени официального начала продаж процессоров Intel Haswell, системную плату Gigabyte GA-Z87X-OC уже можно приобрести в украинских онлайн-магазинах за сумму, эквивалентную 235 долларам США. Сумма не малая, но за эти деньги покупатель получает отличный продукт с расширенными возможностями разгона и высоким качеством изготовления, а это, поверьте — многого стоит!
