Первое знакомство с возможностями работы процессоров Skylake совместно с «устаревающей» ОЗУ мы будем проводить, используя старший чипсет Z170, являющийся основой рассматриваемой материнской платы Gigabyte GA-Z170M-D3H DDR3.
Сама плата принадлежит к базовым версиям продуктов, чьи возможности способны удовлетворить тех пользователей, которые не стремятся к головокружительным результатам, а лишь однажды проводят настройку своего ПК. В то же время, все необходимы механизмы для оверклокинга CPU и DRAM здесь должны быть реализованы в полной мере.
Относительно своей предшествующей версии — GA-Z97M-D3H — новинка отличается главным образом внедрением интерфейсов SATA-E и M.2, при этом удалось сохранить поддержку старых типов вроде PCI и даже LPT. Словом, производитель позиционирует продукт скорее как основу для рабочей станции, а для остальных целей у него существуют другие, более интересные модели.
| Модель | Gigabyte GA-Z170M-D3H DDR3 (rev. 1.0) |
| Официальная страница продукта в Сети | gigabyte.ua |
| Чипсет | Intel Z170 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i7, Core i5, Core i3, Pentium (Skylake-S) |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1866/2000*/2133*/2400*/2666*/2800*/2933*/3000*/3100*/3200*(OC), максимум 32 ГБ |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 1 x PCI Express 3.0 x16 (x4) |
| M.2 | 1 x PCI Express 3.0 x4 |
| Слоты PCI | 2 (ASMedia ASM1083) |
| Встроенное видеоядро (в процессоре) | Intel HD 510/530 |
| Видеоразъёмы | HDMI, DVI-D, D-Sub |
| Количество подключаемых вентиляторов | 4x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 8 х 3.1 Gen1 (4 разъёма на задней панели, Z170) 6 x 2.0 (2 разъёма на задней панели, Z170) |
| SATA Express | 3 (Z170) |
| Serial ATA | 6 x SATA 6 Гбит/с (Z170) |
| RAID | 0, 1, 5, 10 (SATA, Z170) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Разъём на плате (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet) |
| COM | 1 (внутренний) |
| TPM | + |
| UEFI | AMI UEFI |
| Форм-фактор | mATX |
| Размеры, мм | 244 x 225 |
| Дополнительные возможности | Thunderbolt header, поддержка AMD 2-Way CrossFireX, LPT header |
| Цена в рознице на момент написания обзора | $138 |
Упаковка и комплектация
Плата поставляется в небольшой коробке, имеющей строгое и минималистичное оформление.
На обратной стороне есть фото изделия, схематическое изображение его задней панели. Характеристики занесены в небольшую таблицу. Больше всего места занято описанием инноваций, привнесённых как раз относительно продукции прошлого поколения.
Комплект поставки исключительно базовой версии, это:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- многоязычная инструкция по быстрой установке;
- диск с драйверами и фирменным ПО;
- заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Внешний вид
Топология печатной платы усложнилась. Но это не привело к изменению размеров, ширина невелика, а точек крепления всего семь. Была проведена работа по улучшению имиджевой составляющей, главным образом это выражается в попытке приукрасить оформление звуковой области устройства. Теперь здесь есть изолирующий зазор, сквозь который при работе виден свет от десяти жёлтых светодиодов, распаянных на тыльной стороне.
Больше ничего интересного на обратной стороне нет.
Радиатор чипсета невелик, форма новая, со своими обязанностями он справился без замечаний.
Гнёзда SATA объединены в пары, образующие три SATA-E, тип исполнения — продольный, относительно поверхности PCB.
Число колодок для подключения корпусных кабелей от скоростных гнёзд USB нарастили до двух. Кнопок, переключателей и вспомогательных индикаторов нет никаких.
В общий набор гнёзд и колодок для подключения кабелей добавился Thunderbolt header. Шестнадцать процессорных линий PCI-E монопольно используются ближним к сокету слотом, который не армирован, как у старших продуктов.
Не смотря на облагораживания имиджевой составляющей, структура звуковой подсистемы всё ещё самая базовая. Задействован кодек начального уровня модели ALC892 от Realtek, нет у него помощника в виде операционного усилителя, нет и стабилизирующих питание элементов.
Сетевой контроллер используется производства Intel, а рядом с ним, в самом центре платы, размещено компактное гнездо типа M.2.
В области VRM довольно просторно для безболезненного монтажа системы охлаждения ЦП.
Радиатор накрывает лишь часть силовых элементов. Контакт с ними хороший, роль фиксаторов досталась простым пластиковым «гвоздям». Его размеры невелики, но присутствуют ребра, увеличивающие итоговую площадь поверхности.
Кажется, продукция Intersil Corporation практически повсеместно используется на платах с разъемом LGA1151. Модель ISL95856 встречается всё чаще на рассматриваемых платах, так случилось и в этот раз. 4+3 фазы — такие её возможности. Внутри находятся 2+1 драйвера, тогда как снаружи следует искать остальные. Здесь для нужд стабилизатора питания ЦП используются четыре канала. Силовые элементы, входящие в этот комплекс, и два внешних драйвера размещаются под радиатором. Для интегрированного ГП отвели два канала. Элементы этого стабилизатора напряжения не оснащены охлаждающей конструкцией, рядом можно увидеть один внешний драйвер. Привлечены силовые элементы производства ON Semiconductor, это NTMFS4C06N и NTMFS4C10N, по одному в составе каждого канала. Фактически, такая схема полностью идентична применяемой на уже рассмотренной Gigabyte GA-Z170X-Gaming 3, где проблем с разгоном не было, если говорить именно о стабилизаторе питания ЦП.
Конфигурация задней панели изменений относительно предшественника не претерпела. Оптического выхода нет, общее число выходов USB составляет шесть штук. Для работы D-Sub используется конвертер PTN3356, а HDMI дополнен конвертором уровней видеосигнала PTN3360D.
Предварительный осмотр изделия неожиданностей не преподнёс, обратимся к изучению его программной оснастки. Возможности UEFI
Процесс обновления прошивки путём использования интегрированного в UEFI механизма Q-Flash оказался успешным.
Заглавным разделом выступает M.I.T. Здесь доступны все необходимые оверклокеру инструменты. Есть готовые профили для активации разгона — Performance Upgrade и CPU Upgrade. В последнем механизме вместо именования моделей Core i5 пока ещё используется ошибочное «Core i7». Отключить Turbo Boost у меня не удалось, как и в прошлом обзоре продукции Gigabyte. Технология активировалась сразу после перезагрузки.
Настройки для DRAM широчайшие.
Среди общепринятых групп напряжений обнаружилось меню с колоссальным числом пунктов, именованное как VR Voltage Control. У меня сложилось впечатление, что инженеры забыли убрать некие служебные части, обычно не доступные в финальных версиях. Настройки вентиляторов обычные, как и у других моделей.
Наиболее важные параметры собраны в таблице:
| Параметр | Диапазон регулировки | Шаг |
| CPU Base Clock (МГц) | 80–500 | 0,01 |
| CPU Clock Ratio (Multiplier) | 8–127 | 1 |
| CPU Vcore (В) | 0,6–1,8 | 0,005 |
| Dynamic Vcore (DVID) (В) | –0,3…+0,4 | 0,005 |
| CPU Vcore Loadline Calibration | Auto/Standard/High | |
| Uncore Ratio (Multiplier) | 8–127 | 1 |
| System Memory Multiplier | 9–32 8–41,33 |
1 1,33 |
| DRAM Voltage (В) | 1,15–2,11 | 0,02 |
| CPU System Agent Voltage (В) | 0,8–1,3 | 0,005 |
| CPU VCCIO (В) | 0,8–1,3 | 0,005 |
| PCH Core (В) | 0,8–1,3 | 0,02 |
| Graphics Slice Ratio (Multiplier) | 10–30 | 0,5 |
| Graphics UnSlice Ratio (Multiplier) | 10–30 | 0,5 |
| CPU Graphics Voltage (VAXG) (В) | 0,6–1,5 | 0,005 |
| Dynamic VAXG (DVID) (В) | –0,3…+0,4 | 0,005 |
| VAXG Loadline Calibration | Auto/Standard/High | |
Среди прочих пунктов меню UEFI можно выделить отключения подсветки. В остальном набор целиком классический, свойственный подавляющему большинству устройств. Скорость опроса оборудования высока, это позволяет обойтись без ручной активации Fast Boot.
Текущие настройки можно сохранить в один из восьми профилей, что будет полезно при всяческих экспериментах по изменению тех или иных параметров.
Для проведения разгонных мероприятий есть всё необходимое, на очереди знакомство с фирменным программным обеспечением.
Комплектное ПО
Среди поставляемых вместе с GA-Z170M-D3H DDR3 программ ничего необычного нет. Набор свойственен многим моделям производителя.
| Программное обеспечение | |
| Фирменное | APP Center (3D OSD, @BIOS, Auto Green, Cloud Station, EasyTune, EZRAID, Fast Boot, On/Off Charge, Platform Power Management, Smart Time Lock, Smart Keyboard, Smart Recovery, System Information Viewer, USB Blocker) |
| Сетевое | cFosSpeed Internet Accelerator Software |
| Дополнительное | Gigabyte Smart Switch, Intel Extreme Tuning Utility |
Для управления подсветкой отдельной утилиты здесь не предусмотрено. Программная оснастка звуковой подсистемы тоже отсутствует. Комплект утилит собран под началом APP Center. При его запуске можно настроить автоматическую проверку новейших версий в Сети.
Проблем с работоспособностью модуля обновления выявлено не было.

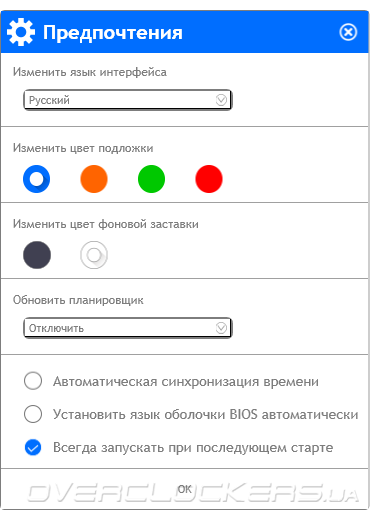

Среди немногих настроек доступен выбор цветового профиля.
System Information Viewer предоставил правдивую информацию о системных составляющих.
Здесь также находятся два варианта управления системными вентиляторами. В первом случае можно выбирать среди готовых профилей, как это выполнено в самом UEFI. Расширенные возможности реализованы на странице Smart Fan Advanced. Доступен выбор среди фиксации частоты вращения на единой отметке и интерактивным сценарием, редактировать который можно опираясь на паспорт вентилятора, составляемого при его калибровке. Каналов всего четыре, на первом управление происходит при содействии ШИМ, на остальных — путём снижения питающего напряжения.
Остальные элементы SIV предназначены для контроля за важными системными параметрами.
Комплекс может сворачиваться в компактное окно, которое будет прижиматься к правому борту экрана.
Другой важный программный продукт — EasyTune. Он поможет при разгоне системы. Для новичков есть пара готовых вариантов, позволяющих получить повышение производительности системы, а остальные пункты помогут освоиться с новой платформой более опытным пользователям. Любопытна последняя вкладка — Hotkey. Здесь можно сформировать пару профилей работы системы, чтобы переключаться между ними в зависимости от сценария использования ПК в данный момент времени.
В качестве бонусного ПО предусмотрена программа cFosSpeed. Однако предложенная версия не заработала под управлением Windows 10, её сборка датировалась мартом 2015 года. Загруженный свежий пакет от прямых создателей функционировал без вопросов. Правда, в этом случае активировалась пробная версия на 30 дней, то есть специалистам Gigabyte следует в скором времени обновить собственную версию.
Как я уже отмечал чуть выше, звуковая составляющая лишена каких-либо особенностей. Программное её сопровождение основывается лишь на фирменном конфигураторе от Realtek, где нет никаких специальных возможностей. Само звучание достаточно бедное, учитывая используемый бюджетный кодек, средние частоты значительно преобладают над остальным, хотя артикулярность звучания в целом неплохая.
Базовые программные возможности вряд ли расстроят тех, кто настраивает компьютер всего единожды и надолго, куда интереснее как проявит себя плата в разгоне. Разгонный потенциал
В этом обзоре использовался скальпированный образец розничной версии Core i5-6600K. Активация готового профиля в EasyTune — самый простой способ увеличения производительности системы. Обещано функционирование процессора на частоте 4,1 ГГц.
На практике именно таким и было действующее значение, при этом система функционировала без проблем. Напряжение ЦП росло вплоть до 1,296 В, что, вероятнее всего, связано с невыдающейся стабильностью этого параметра. Кольцевая шина и оперативная память не разгонялись.
Второй способ, доступный начинающим пользователям новейшей системы, подразумевает отработку некоего сценария по поиску стабильной частоты. Однако после череды тестов значение оказалось намного ниже якобы тестируемых позиций, это 4,3 ГГц.
Кроме множителя ЦП ничего больше не затрагивалось.
Во время тестирования фиксировался рост напряжения CPU Core до 1,308 В. Компьютер при этом работал без ошибок.
Чуть больше знаний затребует использование профиля CPU Upgrade в UEFI. Система работала стабильно с параметром «60% Upgrade». Частота ЦП на этот раз составила весомые 4,5 ГГц, ОЗУ и CPU Cache обошлись без оверклокинга.
Напряжение ЦП в явном виде не указано, но в стресс-тестировании было заметно его увеличение до 1,32 В. Со стабильностью проблем не было. Энергосберегающие технологии работали успешно.
Платы высшего эшелона, основанные на Z170, демонстрировали высокие результаты при разгоне базовой частоты. Для этих целей там используется отдельный тактовый генератор, который у GA-Z170M-D3H DDR3 отсутствует. Это не позволило мне добиться высоких результатов в этом испытании. Система оказалась стабильной при 170,2 МГц, это не самое выдающееся значение даже для моделей, основанных на предшествующем Z97.
Главное, испытуемая проявила оверклокерский дух, позволяя экспериментировать с разными настройками.
Разгон ЦП был отягощён большой флуктуацией базовой частоты относительно штатного значения в 100 МГц. Потому я немного изменил её; пришлось остановиться на уверенных 115 МГц для итоговой частоты ЦП в 4,6 ГГц, являющихся стабильным и проверенным значением у нашего экземпляра. CPU Cache разгонялся до 4,37 ГГц.
Довольно неплохо стабилизировалось напряжение с привлечением профиля LLC High. Установленные в UEFI 1,385 В привели к среднему результирующему значению 1,375 В по результатам стресс-тестирования, а разброс вписался в границы 1,368–1,38 В. На мой взгляд, это завидный результат как для недорогой платы.
Наибольшая температура в зоне распайки силовых элементов равнялась 81 °C, радиатор в своей верхней точке прогревался всего до 50 °C. Отчасти на такие цифры повлияла и сниженная комнатная температура до 21 °C. Ещё приятно удивил уровень потребляемой системой энергии. Значения уложились в 61–182 Вт.
Разгон оперативной памяти является одним из самых интересных моментов. Компания Intel поспешила заявить, дескать, высокие напряжения модулей ОЗУ могут негативным образом сказаться на сроке службы процессоров, оттого не рекомендуется использовать обычную память, знакомую уже давно. Лучше покупать DDR3L, где напряжение не будет выше 1,35 В. Таким образом, при разгоне мы решили не превышать планку в 1,5 В. Такое значение в некотором роде позволит безболезненно использовать «старые» комплекты DRAM, не требующие повышенного напряжения питания (выше 1,5 В). Но в этом обзоре в качестве испытуемых будут принимать участие пара модулей типа DDR3L, которые недавно стали появляться в магазинах.
Штатные возможности заключаются в использовании частоты 1866 МГц при напряжении 1,35 В. Я занимался поиском наивысшей частоты, при которой система будет стабильна, а напряжение не придётся повышать выше оговорённой отметки в 1,5 В. Учитывая неоднозначный характер рассматриваемой материнской платы, опорную частоту приходилось постоянно уводить от 100 МГц для сохранения чистоты проводимых замеров. В итоге стабильными для DRAM оказались 2495 МГц при конфигурации задержек 12-13-13-28-1T. Полагаю, более полный обзор этого набора в скором времени следует ожидать на сайте отдельно, а я же остался сильно удивлён разгонным потенциалом, учитывая невысокое напряжение (по факту оказалось достаточно 1,49 В с небольшими отклонениями от этого значения).
В UEFI я немного ужесточил конфигурацию и вторичных задержек, относительно установленных платой самостоятельно; это позволило прибавить несколько ГФлопс при стресс-тестировании утилитой LinX 0.6.5.
Недорогая модель GA-Z170M-D3H DDR3 проявила себя весьма агрессивно на оверклокерском поприще. Получилось без проблем разогнать и процессор, и оперативную память. Максимальный разгон BCLK невелик, но сама возможность изменения этого параметра открывает больше возможностей при подборе остальных параметров. Готовые профили так же присутствуют, а среди них есть и весьма неплохие, вполне готовые для мгновенного использования без длительных проверок и настроек, что будет полезно людям с небольшим опытом разгона.
Тестовый стенд
В состав стенда вошли:
- процессор: Intel Core i5-6600K (3,5 ГГц);
- кулер: Cryorig R1 Ultimate;
- термоинтерфейс: Noctua NT-H1;
- память: HyperX HX318LC11FBK2/16 (2x8 ГБ, 1866, 11-11-11-32-2T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: XFX XPS-850W-BES (850 Вт);
- операционная система: Windows 10 Pro x64 (10.0.10240);
- драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158), Intel IGP Driver (15.40.4.64.4256), Intel Serial IO Driver (30.63.1519.7), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.
В качестве тестов использовались следующие приложения:
- AIDA64 5.50 (Cache & Memory benchmark);
- Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
- Futuremark 3DMark 13;
- DiRT 3 Complete Edition (1.2.0.0);
- BioShock Infinite (1.1.25.5165);
- Hitman: Absolution (1.0.447.0);
- Total War: Attila (1.2.1.0).
| Продукт | Версия микрокода | AIDA64 | BenchDLL | PCMark 8 | 3DMark 13 |
| Gigabyte GA-Z170M-D3H DDR3 | F2 | 5.50.3604 | 4.1.643-x64 | 2.5.419 | 1.5.915 |
| MSI B150M Mortar | C.09 | 5.30.3561 | 4.1.643-x64 | 2.5.419 | 1.5.915 |
| Gigabyte GA-Z170X-Gaming 3 | F3 | 5.30.3542 | 4.1.643-x64 | 2.4.304 | 1.5.915 |
| ASUS Z170-A | 0504 | 5.30.3521 | 4.1.643-x64 | 2.4.304 | 1.5.915 |
| MSI Z170A Gaming M7 | 1.54 | 5.30.3516 | 4.1.643-x64 | 2.4.304 | 1.5.915 |
Результаты тестирования
Работа оперативной памяти базировалась на профиле XMP, где записана частота 1866 МГц. Интересно, сам профиль полностью дублирует содержимое более привычного JEDEC. Частота процессора варьировалась в пределах 3,6–3,8 ГГц, исходя из сложности обрабатываемых в данный момент времени задач.
Невысокая частота ОЗУ вполне ожидаемо влияет на быстродействие в тесте AIDA64.
В популярных у бенчеров «считалках» лишь однопоточный SuperPI был более чувствителен к старому типу памяти.
Кодировка видео в новейшем формате H.265 также распределила платы по уровню производительности, но разница между DDR3 и DDR4 не так критична.
Рендеринг в популярных бенчмарках неоднозначно подошел к участницам тестирования — где-то сильна Gigabyte GA-Z170M-D3H DDR3, а где-то она отстает.
Сценарии специалистов из Futuremark не уличили в тестовой системе никаких изъянов, что действительно способно удивить.
Игры расставили всё по местам, в них нынешний стенд оказался самым медленным (да и то, не по всем без исключения замерам). И по большому счёту, разницу существенной назвать нельзя.
Энергопотребление системы
Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.
Помимо приличного быстродействия, рассматриваемая модель смогла удивить своими невысокими запросами к электросети. Она не обладает какими-либо явными возможностями ещё больше уменьшить потребление, но полученные замеры демонстрируют, что в этом нет никакой нужды.
Вывод
На первый взгляд, Gigabyte GA-Z170M-D3H DDR3 представляет собой нехитрую модель, нацеленную на удовлетворение скромных запросов к новой системе. Комплект поставки небогат, аппаратное обеспечение изобилует больше старыми типами гнёзд, хотя и последние новинки вроде SATA-E и M.2 здесь имеются. Звуковая и сетевая составляющие самые обычные, программных бонусов никаких нет, если не учитывать утилиту cFosSpeed.
Однако итоговая производительность системы оказалась весьма приличной, несмотря на использование памяти DDR3L, казалось бы, заведомо худшей по быстродействию относительно более быстрой DDR4. Но не стоит забывать и про оверклокерские возможности изделия. Удалось разогнать и мощный процессор, и ту же оперативную память. Температуры не были заоблачными, а система функционировала стабильно. При этом устройство получилось ещё и довольно экономным в сфере потребления энергии.
Экономия сказалась на мелочах: нет вспомогательных элементов вроде кнопок и ламп индикации на PCB, про точки замера напряжений и POST-индикатор можно и не вспоминать. Но для тех, кому нужна простая плата, на основе которой хочется собрать ПК, а потом не касаться к нему на протяжении долгого времени, такой вариант может стать весьма подходящим выбором.
