Обзор материнской платы Gigabyte GA-MA790GPT-UD3H

Героем данной статьи стала материнская плата Gigabyte GA-MA790GPT-UD3H, основанная на системной логике AMD 790GX. Эта плата обладает неплохим разгонным потенциалом, и к тому же — примечательным соотношением цены и технических характеристик, о которых мы сейчас и расскажем.


Внешний вид, характеристики


Модель Gigabyte GA-MA790GPT-UD3H
Чипсет AMD 790GX + SB750
Процессоры Socket AM3 Phenom II, Athlon II
Шина HT HyperTransport 3.0, 5200 MT/s
Память 4 DIMM DDR3 SDRAM 1066/1333/1666 (O.C.), 16GB max
Количество подключаемых вентиляторов 5 (2x 4pin, 3x 3pin)
Слоты PCI-E 1 PCI Express x16
1 PCI Express x16@x8
3 PCI Express x1
Слоты PCI 2
Встроенное видеядро Radeon HD 3300
Видеоразъемы HDMI, DVI, D-Sub
Порты USB 2.0 12 (6 разъемов на задней панели)
ATA-133 1 канал (два устройства)
Serial ATA 6 каналов SATA-II
RAID 0, 1, 0+1, JBOD
eSATA
Встроенный звук Восьмиканальный HDA-кодек Realtek ALC889A
Встроенная сеть Gigabit Ethernet Realtek RTL8111C
FireWire 2 (один порт на задней панели), Texas Instruments TSB43AB23
LPT +
COM +
BIOS Award
Форм-фактор ATX
Размеры 305 x 244 мм
Дополнительные возможности Dual BIOS, поддержка AMD Overdrive

Характеристики интегрированного видеоадаптера Radeon HD 3300:

Ядро Radeon HD 3300
Частота ядра 700 МГц
Частота памяти Зависит от ОЗУ (1066/1333/1666 МГц) + Side-Port 128 МБ на частоте 1333 МГц
Унифицированные шейдерные блоки 40
Текстурные блоки TMU 4
Блоки ROP 4
DirectX 10.0
Видеоинтерфейсы D-Sub, DVI, HDMI

Плата поставляется в коробке, которая оформлена привычно для Gigabyte. На ней указана различная рекламная информация и список основных параметров продукта.

Gigabyte GA-MA790GPT-UD3H

Комплект включает в себя:
  • четыре кабеля SATA;
  • один кабель IDE;
  • один кабель FDD;
  • задняя планка I/O;
  • диск с драйверами и ПО;
  • инструкции.

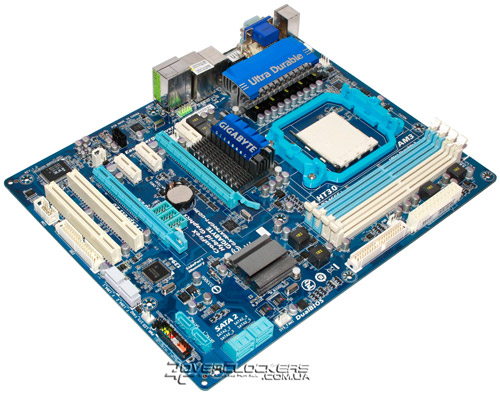

Модель размером 244x305 мм выполнена в форм-факторе АТХ на текстолите синего цвета, который применяется при производстве большинства продуктов компании.

Gigabyte GA-MA790GPT-UD3H

Используются исключительно твердотельные полимерные конденсаторы. Традиционно для всех современных продуктов Gigabyte, плата выполнена с применением технологии Ultra Durable 3, которая подразумевает наличие качественной компонентной базы.

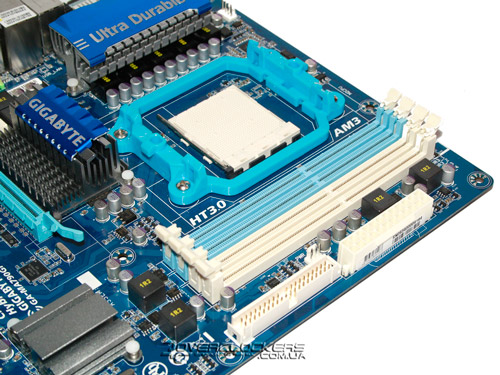

Поддерживаются все существующие на рынке процессоры АМ3. Четыре слота DIMM позволяют установить до 16 ГБ памяти DDR3 в комбинации 4х4.

Gigabyte GA-MA790GPT-UD3H

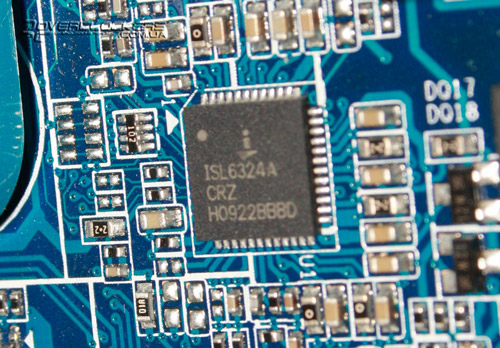

Подсистема питания процессора выполнена по схеме 4+1 на базе ШИМ-контроллера ISL6324A. Этого достаточно, чтобы «прокормить» даже самые требовательные процессоры с тепловым пакетом 140 Вт.

Gigabyte GA-MA790GPT-UD3H

Дополнительный разъем питания — восьмиконтактный. Это, несомненно, должно положительно сказаться на работе процессора во внештатных режимах.

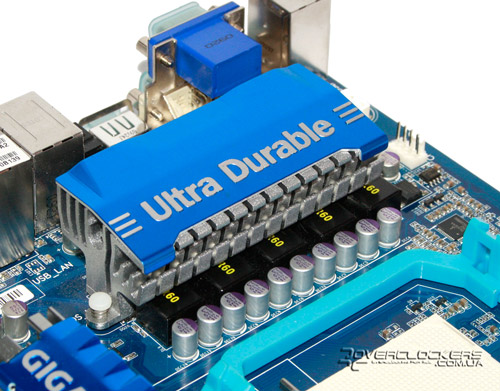

Цепи питания усилены отдельным массивным радиатором. Хотя необходимость его использования и сомнительна (так как охлаждаются, по сути, пластиковые крышки транзисторов), от применения дополнительного охлаждения выигрывает внешний вид материнской платы.

Gigabyte GA-MA790GPT-UD3H

Питание основных узлов платы (память, южный и северный мосты) осуществляется за счет двухканальных преобразователей.

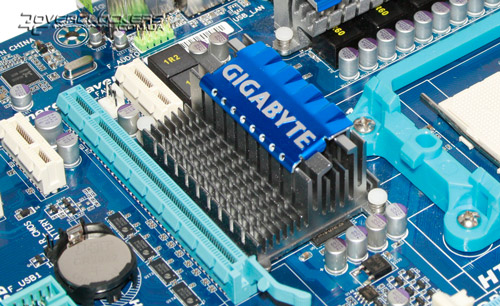

За охлаждение северного моста отвечает алюминиевый радиатор небольшого размера. Его величина и форма стандартны для данной ценовой категории материнских плат этого производителя. Учитывая небольшое тепловыделение AMD 790GX, такого радиатора должно хватить для любых режимов работы.

Gigabyte GA-MA790GPT-UD3H

Интегрированное в северный мост видеоядро Radeon НD 3300 фактически представляет собой акселератор HD 3200 с увеличенной до 700 МГц рабочей частотой. Все прочие характеристики, такие как, например, количество унифицированных процессоров и текстурных блоков, полностью аналогичны. Частью видеоподсистемы является размещенный на плате чип памяти DDR3 (SidePort), функционирующий на частоте 1333 МГц. Большая его часть укрыта подошвой радиатора северного моста, однако друг с другом они не соприкасаются.

Южный мост SB750 охлаждается небольшим радиатором. Функциональность GA-MA790GPT-UD3H аналогична другим продуктам, которые выполнены с применением данной микросхемы. Посредством этого моста реализована поддержка шести портов SATA2 и 12 USB-портов (10 ver. 2.0 + 2 ver. 1.0, шесть из которых выведены на заднюю панель).

Gigabyte GA-MA790GPT-UD3H

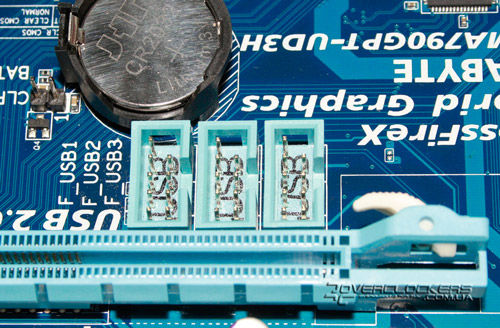

Еще шесть портов распаяны непосредственно на плате. Их расположение продуманным не назовешь: в определенных условиях установленная во второй PCI Express x16 видеокарта может помешать подключению различных устройств. Рядом с разъемами USB находятся батарейка и перемычка для сброса BIOS.

Gigabyte GA-MA790GPT-UD3H

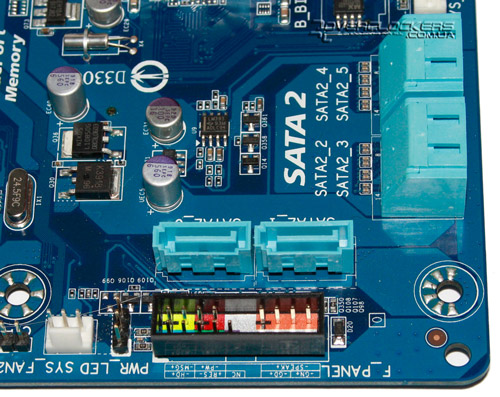

Помимо того, на рассматриваемой модели присутствуют шесть портов SATA. Два разъема помещены перпендикулярно плоскости платы, четыре — параллельно. Такое расположение позволяет подключать накопители без особых проблем, даже крупногабаритные видеокарты не станут помехой. Рядом со слотами SATA распаян разъем для подключения передней интерфейсной панели.

Gigabyte GA-MA790GPT-UD3H

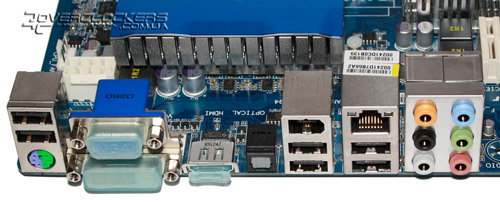

На заднюю панель ввода-вывода материнской платы вынесены следующие разъемы:
  • шесть портов USB (4 x 2.0 и 2 x 1.0);
  • комбинированный (мышь/клавиатура) порт PS/2;
  • один DVI;
  • один VGA;
  • один HDMI;
  • один оптический S/PDIF;
  • один Ethernet;
  • шесть аналоговых аудиопортов;
  • один IEEE 1394a.

Gigabyte GA-MA790GPT-UD3H

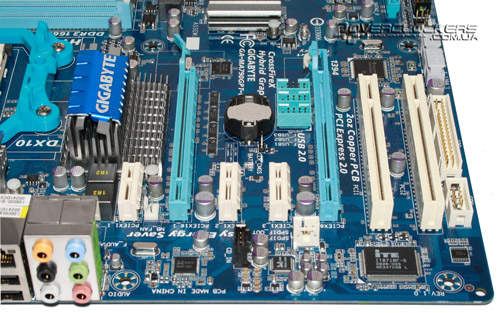

Для расширения функциональности Gigabyte GA-MA790GPT-UD3H имеет два слота для видеокарт PCI Express x16, два PCI и три PCI Express x1. Слоты PCI Express x16 могут функционировать в режимах 16+0 или 8+8 в зависимости от того, сколько акселераторов установлено в данный момент. Один из разъемов PCI Express x1 расположен очень близко к радиатору северного моста. Однако характерное строение последнего позволит без ограничений устанавливать любые карты расширения.

Gigabyte GA-MA790GPT-UD3H

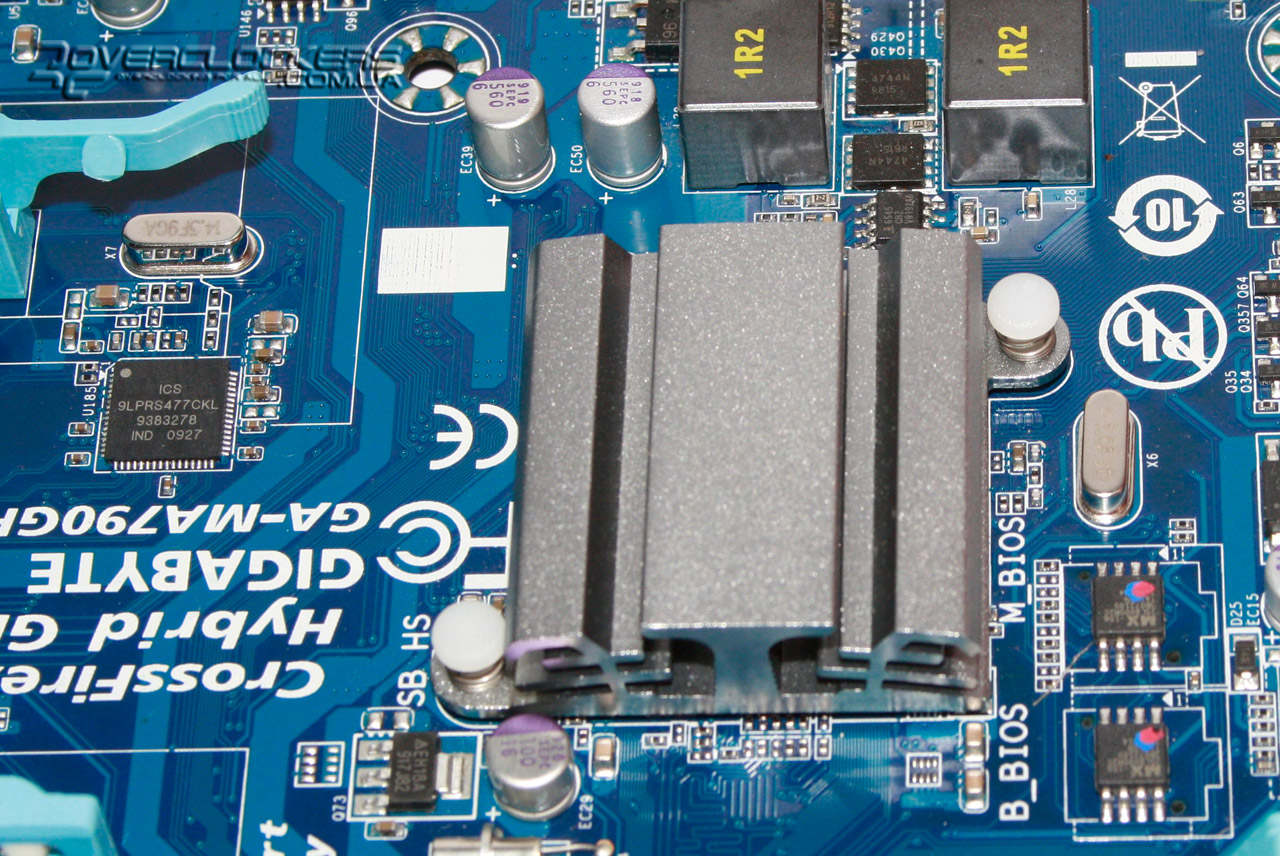

Тактовым генератором является микросхема ICS 9LPRS477CKL, функции аппаратного мониторинга осуществляются при помощи чипа ITE IT8718F.

Gigabyte GA-MA790GPT-UD3H Gigabyte GA-MA790GPT-UD3H

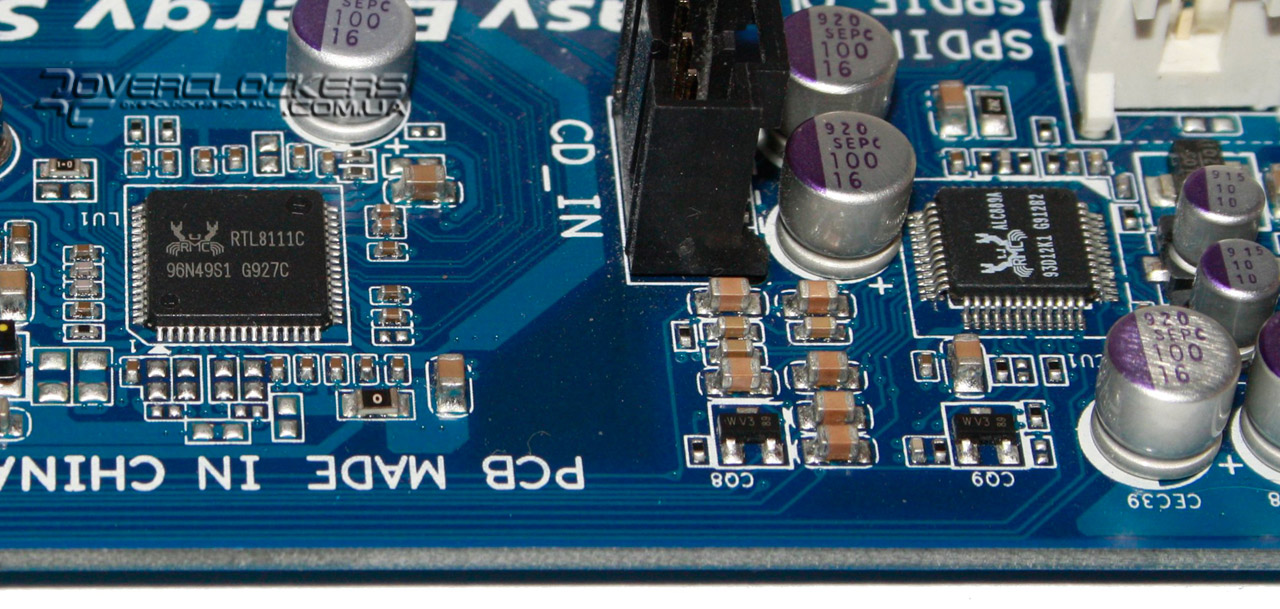

Gigabit Ethernet реализован на базе Realtek RTL 8111C, звуковым кодеком выступает Realtek ALC889A.

Gigabyte GA-MA790GPT-UD3H

Поддержку FireWire обеспечивает контроллер Texas Instruments TSB43AB23 (кроме уже упомянутого разъема на задней панели, еще один имеется на плате).

Gigabyte GA-MA790GPT-UD3H

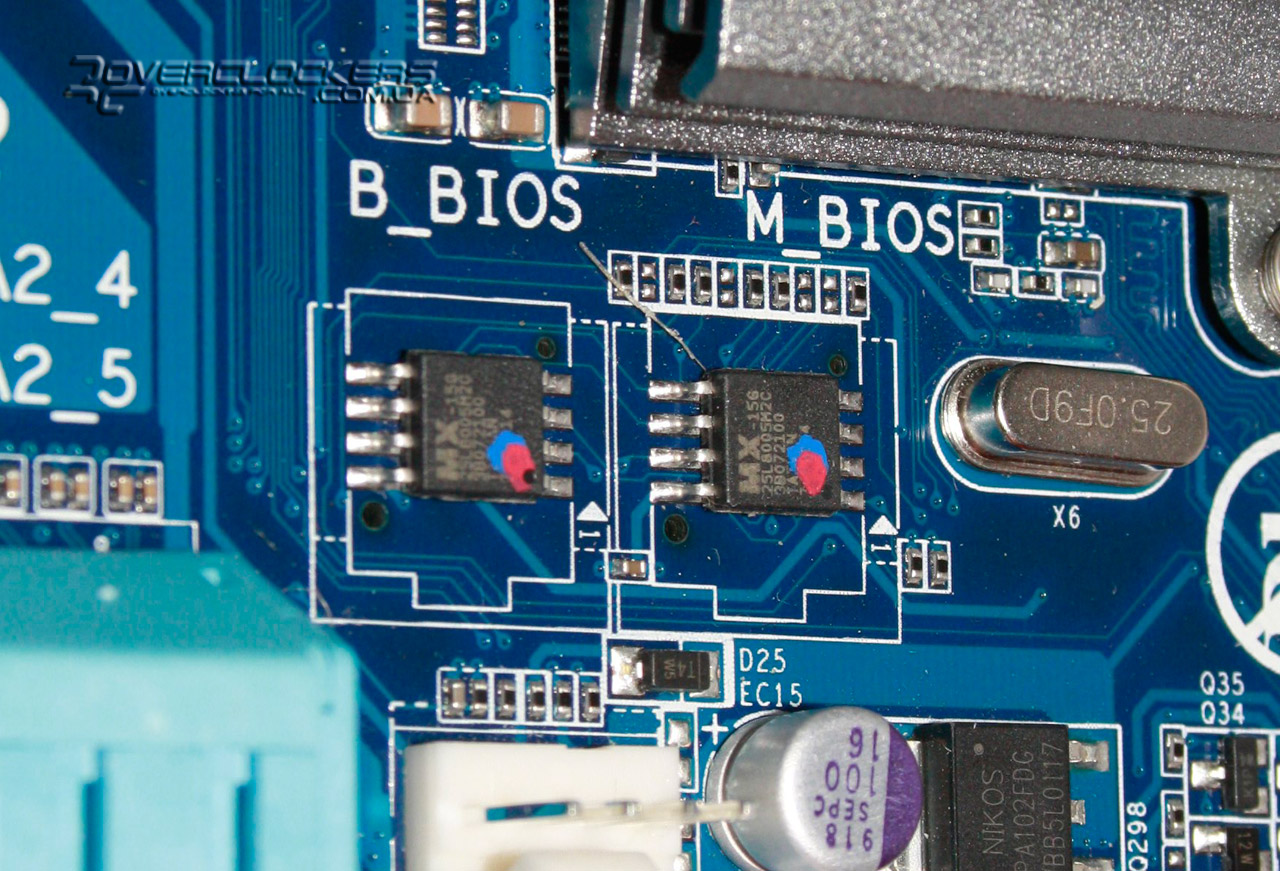

Также на плате размещены две микросхемы с микрокодом BIOS, обеспечивающие поддержку фирменной технологии Dual BIOS. В случае возникновения сбоя при попытке загрузки из основного чипа (Main BIOS), система автоматически переключается на резервный (Back Up BIOS).

Gigabyte GA-MA790GPT-UD3H

Кроме того, стоит отметить, что на плате имеются разъемы LPT и COM, к которым можно подключить старые устройства через соответствующие планки. Но их, увы, придется поискать самому. Помимо оптического разъема S/PDIF, на плате имеется и контактная группа для подключения цифрового аудиосигнала обычным кабелем. Что же до возможности подключения вентиляторов, то GA-MA790GPT-UD3H имеет два соответствующих 4-контактных и три 3-контактных разъема.

Усилительная пластина, стандартная для материнских плат АМ2(+)/AM3, — металлическая. Рамка крепления кулера зафиксирована винтами, что позволит с легкостью демонтировать ее, если нужно установить процессорные СО, имеющие собственные «бекплейты» и крепежи.


Настройки BIOS

BIOS основан на микрокоде Award Software. Как и у многих других моделей производителя, настройки становятся целиком доступными пользователю только после нажатия комбинации клавиш Ctrl + F1 в основном меню. После этого появляется отдельный пункт меню, Advanced Chipset Features, и открывается больше разнообразных функций для тонкой отладки системы. Поддерживается актуальная на данный момент опция АСС.

Большинство настроек платы схожи с остальными продуктами подобного функционала. Присутствует мониторинг основных напряжений, температуры, диапазона оборотов подключенных к плате вентиляторов. Существует возможность выбирать объем памяти, который будет использоваться интегрированным видеочипом.

Все опции, так или иначе связанные с разгоном, содержит в себе меню M.I.T. (MB Intelligent Tweaker). Имеющиеся настройки можно условно разделить на четыре группы: настройки частот подсистемы процессора, таймингов памяти, напряжений и видеоподсистемы.

Рассмотрим первую группу — частоты подсистемы процессора.

  Диапазон Шаг Номинал
HTT 200–500 1 200
CPU MP 5–X 0,5 X
CPU NB MP 5–10 1 10
HT MP 1–10 1 10

  • HTT — значение частоты, называемой опорной. Данная частота является базисной в системе, т.е. от ее изменения зависят частоты, например, процессора, контроллера памяти и т.д.
  • CPU MP — (Мultiplier) значения множителя частоты процессора. Данная величина, умноженная на опорную (базисную) частоту формирует рабочую частоту процессора.
  • CPU NB MP — (North Bridge Мultiplier) значения множителя частоты контроллера памяти. Данная величина, умноженная на опорную (базисную) частоту формирует контроллера памяти.
  • HT MP — (HyperTransport Мultiplier) значения множителя частоты шины HyperTransport (HT). Данная величина, умноженная на опорную (базисную) частоту формирует частоту шины HyperTransport (HT).
  • X — зависит от установленных компонентов системы.
Возможности платы в данном разделе, в целом, стандартны. Но, как бы то ни было, хотя диапазон регулировки базовой частоты НТТ и несколько меньше, чем у плат более высокой ценовой категории, для большинства пользователей его хватает с излишком.

Вторая группа — настройки таймингов.

  Диапазон Шаг Номинал
CAS 4–12 1 X
RAS to CAS 5–12 1 X
RAS Precharge 5–12 1 X
tRAS 15–30 1 X

Про диапазоны регулировок таймингов, опять же, нельзя сказать ничего особенного. Набор настроек абсолютно достаточен для работы в любых условиях.

Третья группа — настройки напряжений основных узлов платы.

  Диапазон Шаг Номинал
Mem. Voltage 1,600–2,350 В 0,050 В 1,600 В
NB Voltage 1,200–1,500 В 0,100 В 1,300 В
SB Voltage 1,200–1,500 В 0,100 В 1,200 В
SP Mem. Voltage 1,500–1,800 В 0,100 В 1,500 В
CPU NB VID 0,600–1,800 В 0,025 В 1,200 В
CPU Voltage 0,700–1,900 В 0,025 В 1,250 В

  • Mem. Voltage — (Memory) напряжение подаваемое на дискретную, относительно платы, оперативную память.
  • NB Voltage — (North Bridge Voltage) напряжение подаваемое на северный мост.
  • SB Voltage — (South Bridge Voltage) напряжение подаваемое на южный мост.
  • SP Mem. Voltage — (Side Port Memory Voltage) напряжение подаваемое на установленный на плате чип оперативной памяти (видеобуфер интегрированного видеоядра).
  • CPU NB VID — (North Bridge Voltage Identification Digital) цифровой идентификатор напряжения питания части северного моста, интегрированного в процессор.
  • CPU Voltage — напряжение, подаваемое на процессор.
Диапазон регулировок напряжений весьма широкий. По данным параметрам плата нисколько не уступает более дорогим моделям. Максимальный вольтаж памяти высок даже для устаревшего стандарта DDR2. Многие настройки могут значительно превышать номинальные, поэтому, изменяя их, нужно соблюдать предельную осторожность. Чтобы предупредить возможные повреждения, рискованные значения выделены светло- и темно-красным цветом, в зависимости от уклонения от нормы. В свою очередь, стоит положительно отметить возможность регулировки подаваемого на чип Side Port напряжения.

Четвертая группа — настройки видеоподсистемы.

  Диапазон Шаг Номинал
PCI-E Clock 100–200 МГц 1 МГц 100 МГц
SP Mem. Clock 333–667 МГц 167/133 МГц 667 МГц
VGA Clock 200–2000 МГц 1 МГц 700 МГц
Mem. Clock 800–1600 МГц 266 МГц X МГц

  • PCI-E Clock — частота работы шины PCI-Express.
  • SP Mem. Clock — (Side Port Memory Clock) частота работы чипа оперативной памяти, распаянного на плате (видеобуфер интегрированного видеоядра).
  • VGA Clock — частота работы интегрированного видеоядра.
  • Mem. Clock — частота работы дискретной оперативной памяти.
  • X — зависит от установленных компонентов системы.
Данная группа значений предлагает минимальное количество настроек, которые незначительно влияют на работу ПК. Можно «разогнать» интегрированное в северный мост видеоядро и изменить частоту работы распаянного чипа памяти.

Программное обеспечение, поставляемое с платой, было достаточно подробно рассмотрено в статье о решении на базе AMD 780G того же производителя.


Разгон. Работа функции АСС

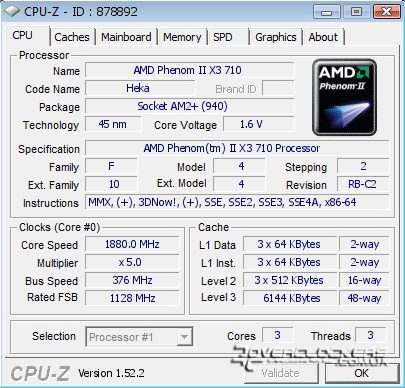

Максимальная частота, на которой способен работать процессор, зависит от многих факторов. Поэтому, помимо возможностей материнской платы, мы зафиксируем только максимальную базовую частоту, при которой плата способна функционировать. В данном случае, с использованием процессора АМD Phenom II X3 710, оперативной памяти Kingston 1333MHz (KVR1333D3N9K2/2G) и комплектного кулера AMD, нам удалось достичь максимального значения в 376 МГц, при котором плата сохраняла относительную стабильность. Для получения результата была использована описанная ранее методика.

Gigabyte GA-MA790GPT-UD3H

Такой частоты более чем достаточно для любого режима работы процессора с использованием воздушного охлаждения.

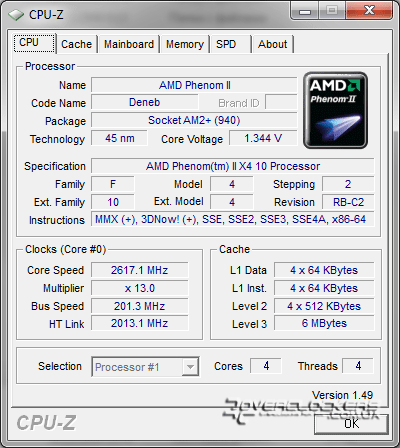

Функция АСС (широко известная своей возможностью разблокировать изначально неработающие ядра CPU) задействуется установкой параметров «EC Firmware Selection» и «Advanced Clock Calibration» в положения «Hybrid» и «All Core» соответственно. После проведения подобных манипуляций, трехъядерный процессор АМD Phenom II X3 710 исправно обнаружил в себе «лишнее» ядро и стал четырехъядерным.

Gigabyte GA-MA790GPT-UD3H

Следовательно, данная функция работает исправно.


Вывод


Материнская плата является достаточно своеобразным компонентом ПК. С одной стороны, она является основой современного ситемного блока. Именно от нее зависят как возможности апгрейда и расширения, так и возможности дальнейшей модернизации и актуализации компьютера. С другой стороны, большинство людей не придают особого значения тому, какая модель материнской платы установлена, так как от нее, за редким исключением, слабо зависит производительность системы. Последним фактом зачастую пользуются сборщики компьютеров, устанавливая в конфигурации весьма недорогие модели, что впоследствии может негативно повлиять на стабильность и эксплуатационные качества. Пользователи, подбирающие конфигурацию для ПК самостоятельно, отдают предпочтение более серьезным моделям, которые являются своеобразным компромиссом цены и технических характеристик. Именно к такой категории материнских плат принадлежит рассмотренная модель. При ее создании не использовано никаких экспериментальных наработок и, в то же время, применены актуальные на сегодняшний момент технологии, такие как Ultra Durable 3, Easy Energy Saver и Dual BIOS.

Gigabyte GA-MA790GPT-UD3H неплохо справляется с разгоном и разблокированием урезанных процессоров. Расположение компонентов на плате близко к наиболее разумному. Исходя из всего вышесказанного, данную плату даже сейчас можно смело рекомендовать к покупке, как универсальную материнскую плату, несмотря на выход новой линейки чипсетов АMD.
