Обзор материнской платы Biostar A55MD2. Возможен ли разгон за $50?

Сегодня у нас необычный обзор. Мы познакомимся практически с самым дешевым решением на рынке для платформы FM2. Естественно, для нас наибольший интерес представляют возможности продукта с оглядкой на разгон системы — на примере самой простой платы сформируем основной список требований, которые покупатель должен будет предъявить к вероятному кандидату на покупку.

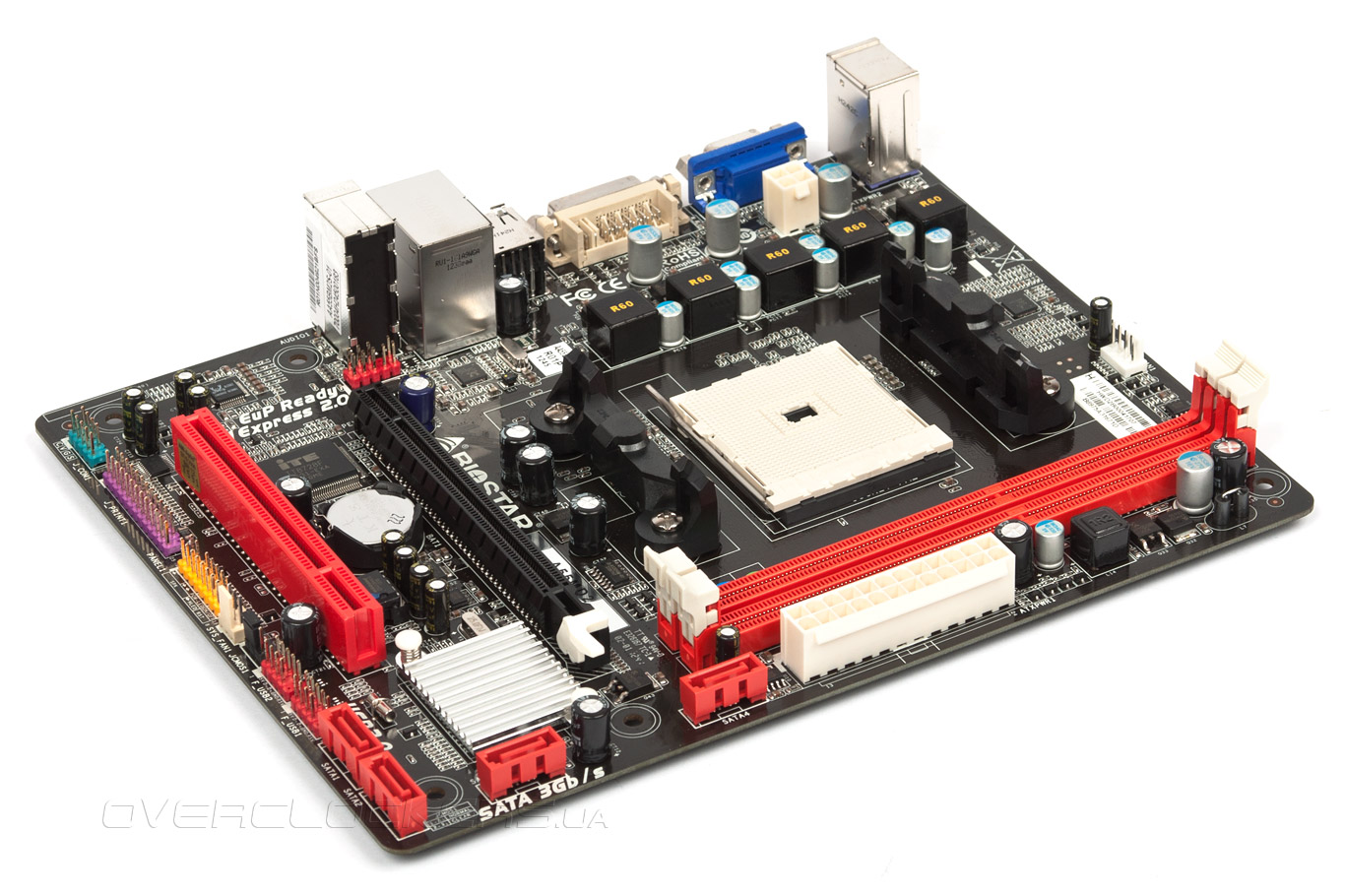

Biostar A55MD2

Наш экземпляр представляет собой максимально простую плату, у которой, однако, в зоне подсистемы питания APU наличествуют твердотельные конденсаторы. В остальном же это типичная офисная «материнка».

Модель Biostar A55MD2
Чипсет AMD A55
Процессорный разъем Socket FM2
Процессоры AMD Series A10, A8, A6, A4, Athlon II
Память 2 DIMM DDR3 SDRAM 800/1066/1333/1600/1866, 32 Гбайт максимум
Слоты PCI-E 1 x PCI Express 2.0 x16
Слоты PCI 1
Встроенное видеоядро (в процессор) Radeon HD 76xx/75xx/74xx
Видеоразъемы D-Sub, DVI
Количество подключаемых вентиляторов 1x 4pin, 1x 3pin
Порты PS/2 2
Порты USB 8 x 2.0 (4 разъема на задней панели, AMD A55)
Serial ATA 4 x SATA 3 Гбит/с (A55)
RAID 0, 1, 10 (A55)
Встроенный звук Realtek ALC662 (5.1, HDA)
S/PDIF
Сетевые возможности Realtek RTL8111F (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор uATX
Размеры, мм 226 x 178
Дополнительные возможности

Отметим также гигабитный сетевой интерфейс, который в простейших продуктах встречается не так часто.


Упаковка и комплектация

На лицевой стороне небольшой коробки отмечены специфические особенности данного продукта, часть из которых мы уже отмечали. Кроме наименования модели наибольшее внимание сосредоточено на возможностях обновления микрокода, с которыми мы обязательно познакомимся.

Biostar A55MD2

Обратная сторона пестрит пиктограммами, при помощи которых производитель решил описать возможности своего продукта. Выглядит привлекательно, но конкретика в виде фотографии и сводной таблицы, как нам кажется, была бы более уместной.

Biostar A55MD2

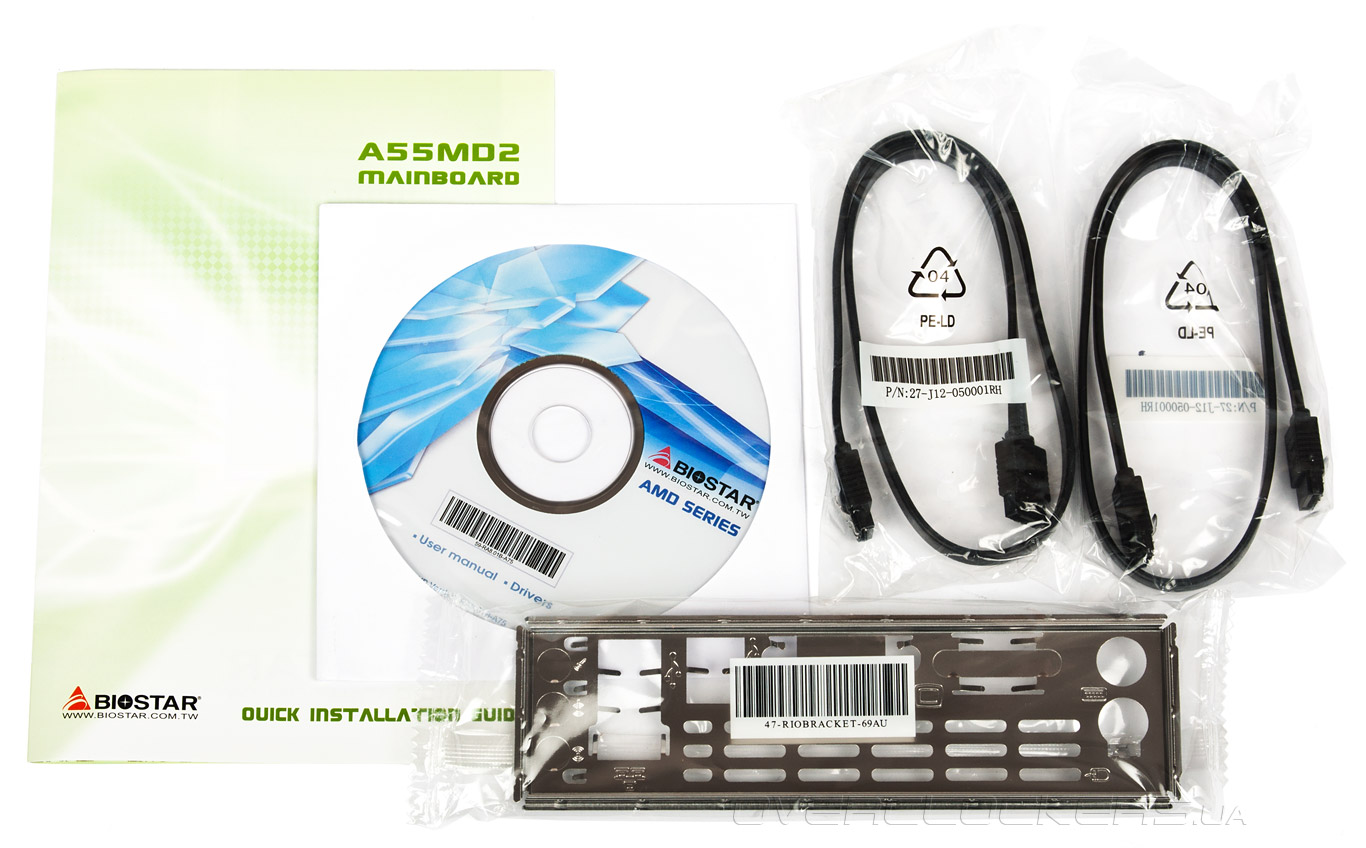

В комплект поставки вошли:
  • инструкция по быстрой установке — большой разворачивающийся лист, на котором изображена плата и выполнено описание всех её узлов;
  • диск с драйверами, фирменным ПО и руководством (в электронном виде);
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • два кабеля SATA 6Gb/s (!).
Biostar A55MD2


Примечательно, что заглушка оснащена фирменными для продукции Biostar прорезями для вентиляции. Кроме того, перед установкой в корпус её понадобиться самостоятельно подготовить — выломать лишние части металла под аудио- и видеогнезда.


Внешний вид

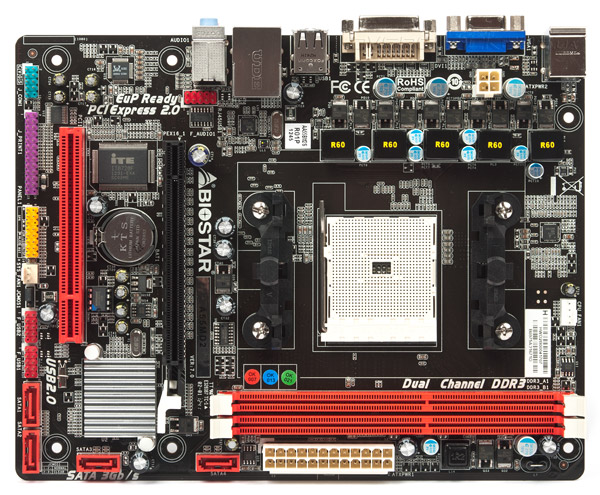

Плата очень компактная.

Biostar A55MD2

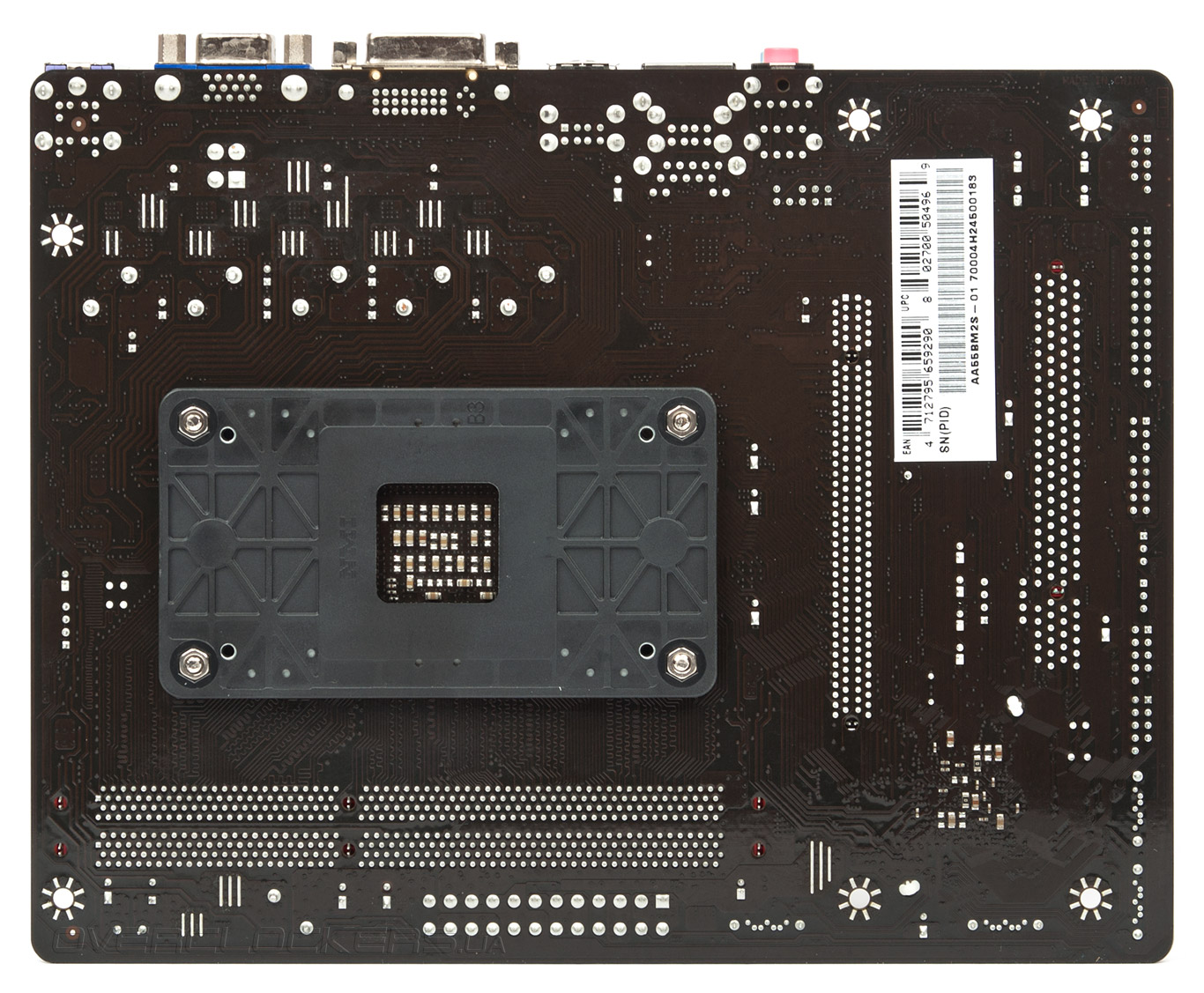

Приятно, что усилительная пластина есть, и состоит она из металлической вставки, зажатой в пластиковый «капкан».

Biostar A55MD2

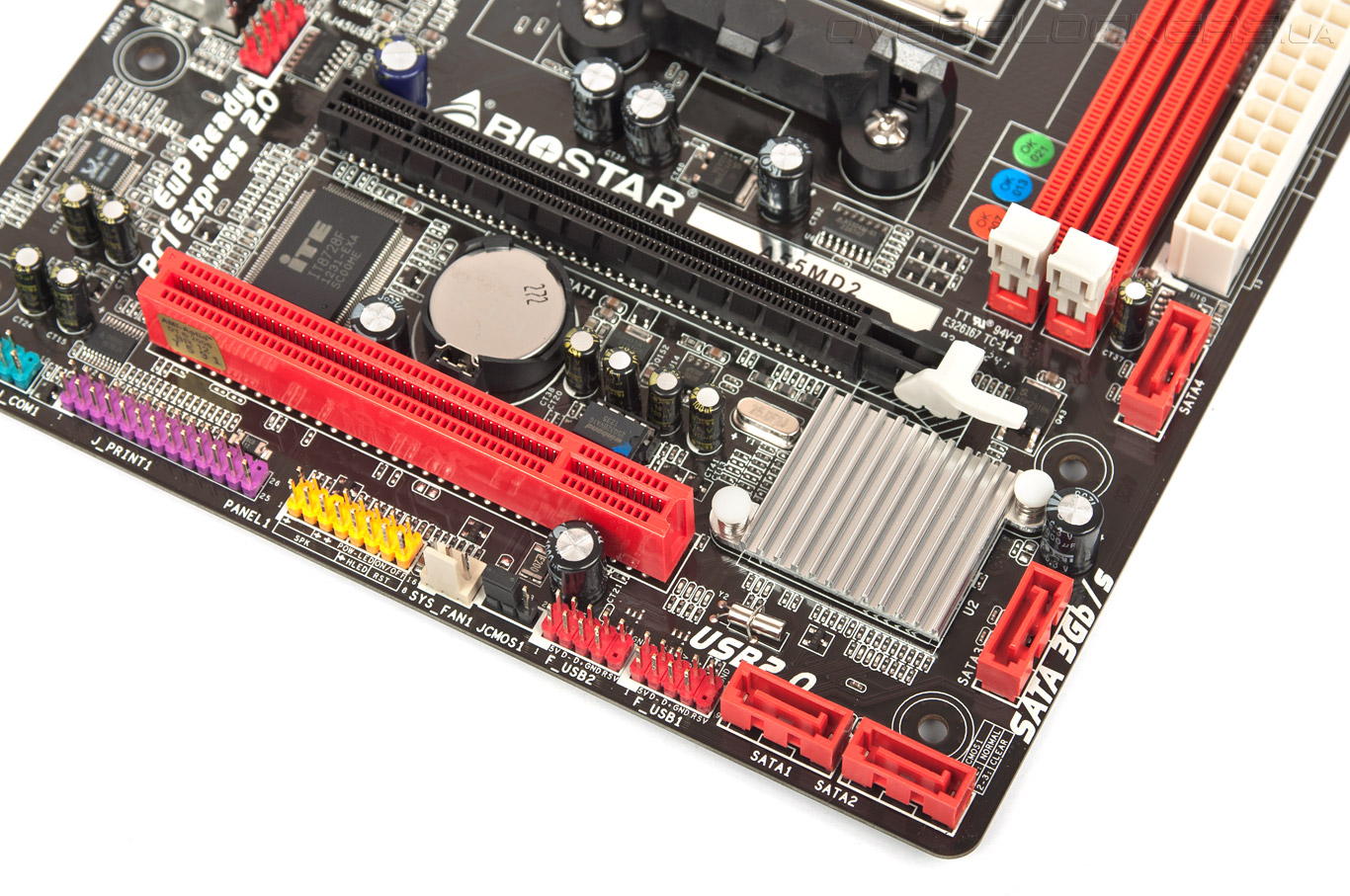

Охладитель на чипсете выполнен из маленького куска алюминиевого сплава.

Biostar A55MD2

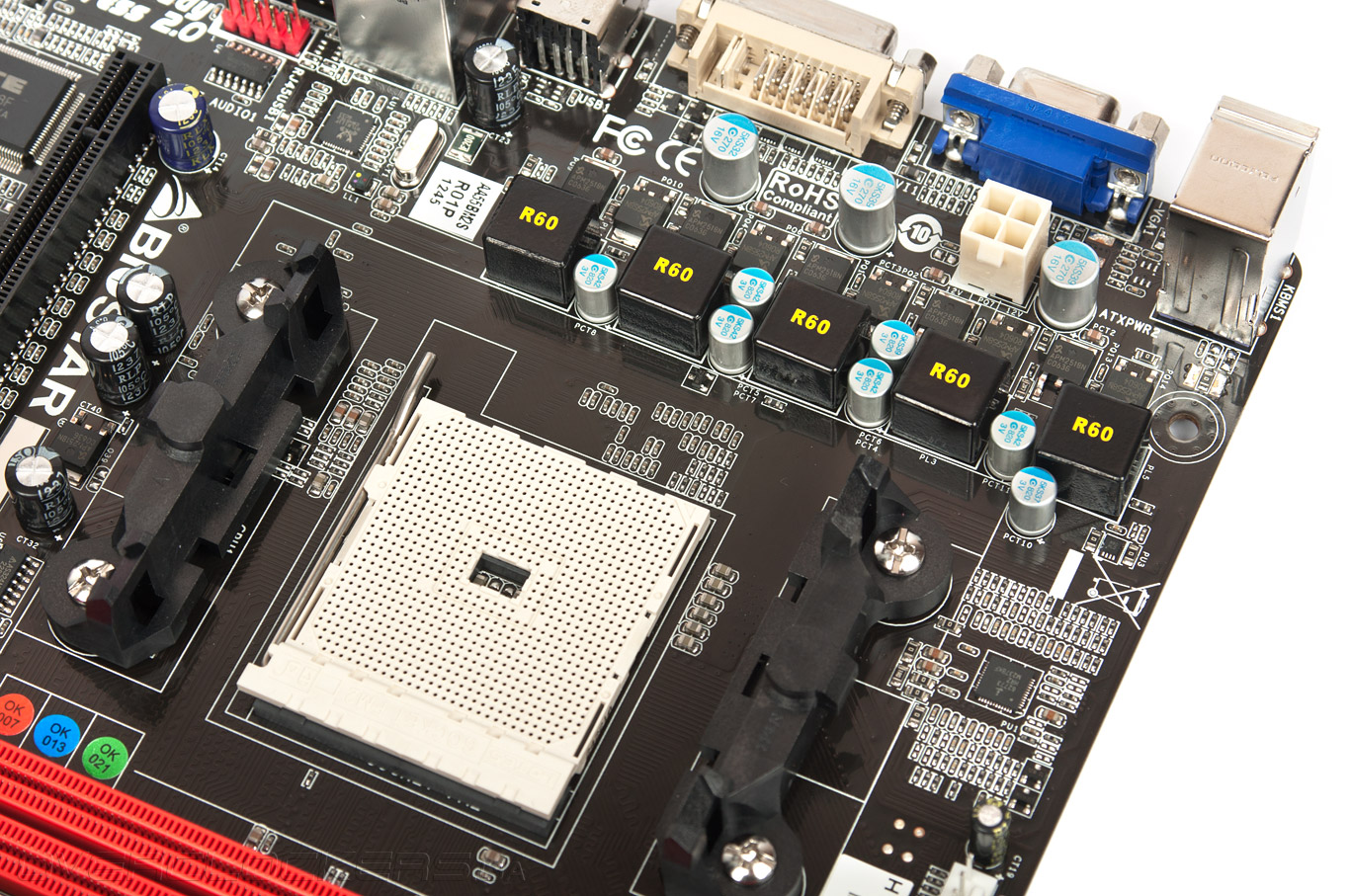

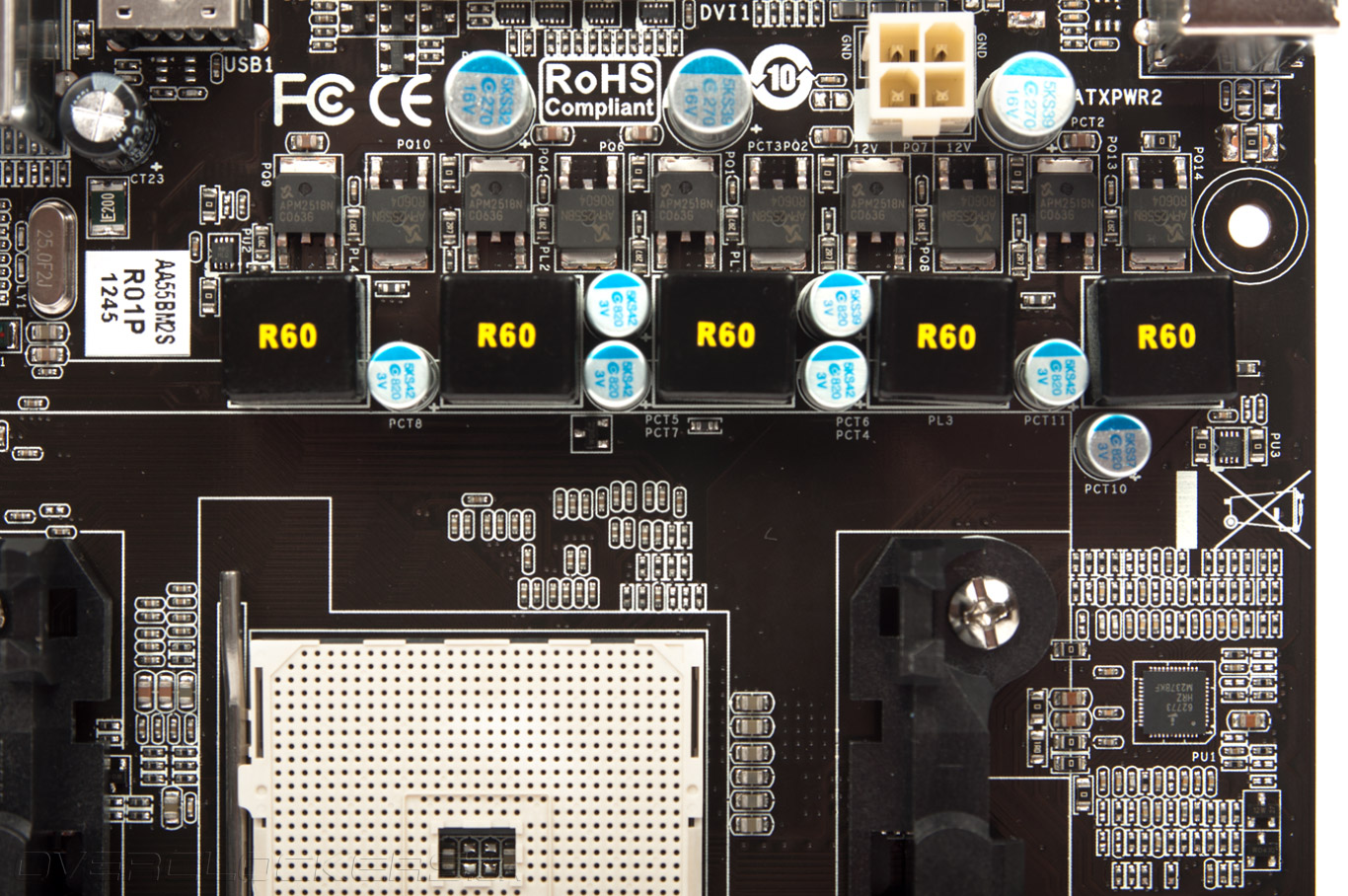

Питание платы осуществляется при помощи 24- и 4-контактных гнезд. Управлением APU заведует ШИМ-контроллер ISL62773: вычислительная часть использует трехфазный преобразователь питания, а встроенный северный мост — двухфазный.

Biostar A55MD2

Для охлаждения полевых транзисторов не предусмотрено никакого радиатора, кроме того — отведенная площадь текстолита и близкое соседство с дросселями не сулят ничего хорошего их температурному режиму.

Biostar A55MD2

Предусмотренные в заглушке отверстия для охлаждения вряд ли смогут как-то существенно помочь в этом вопросе.

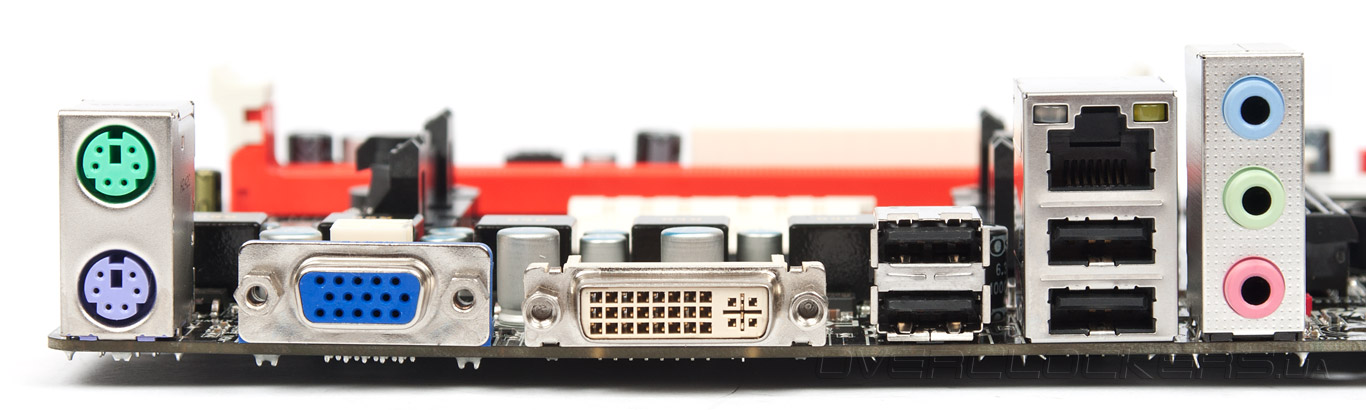

Задняя же панель проста настолько, насколько это вообще возможно современному компьютеру.

Biostar A55MD2

Что же, увиденное не вселяет должного оптимизма для оверклокера. Давайте посмотрим, какие возможности приготовила для нас плата в UEFI.
Оверклокинг - в поисках скорости
