Обзор материнской платы ASUS Z87-Deluxe/Dual для процессоров Intel Haswell

Возможности UEFI Setup

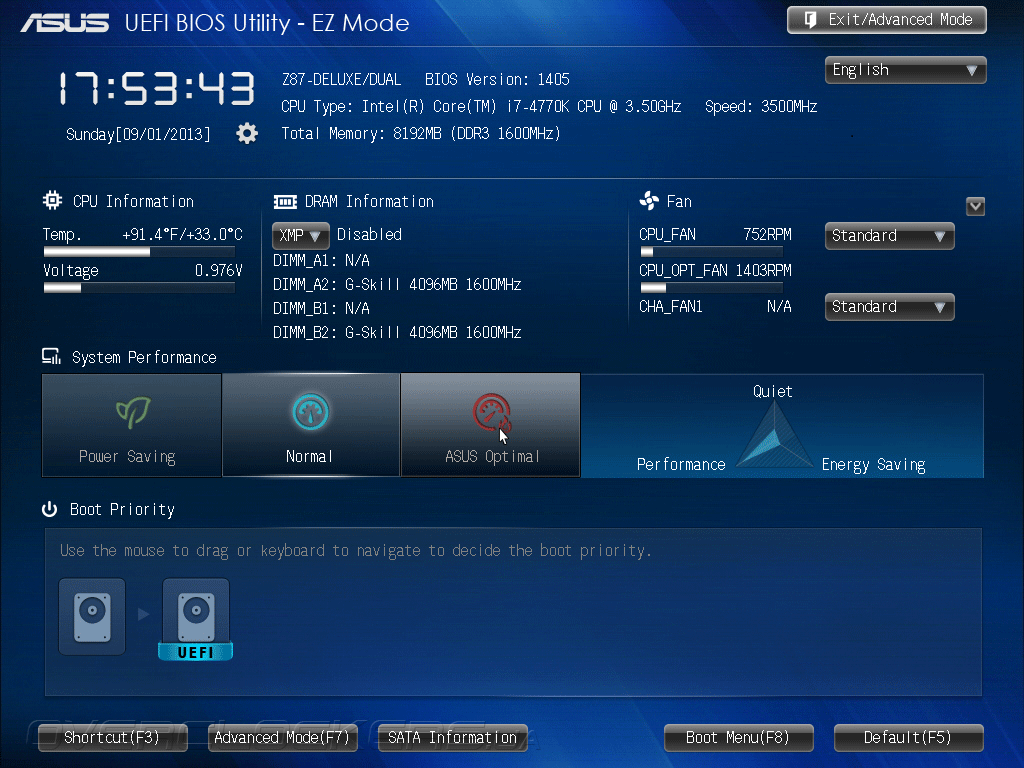

Прошивка ASUS Z87-Deluxe/Dual основана на управляющем микрокоде AMI UEFI. В роли штатного интерфейса выступает оболочка ASUS EZ Mode. В этом режиме можно установить дату и время, настроить скорости вращения вентиляторов, задействовать профили памяти X.M.P., а также задать уровень баланса между быстродействием, шумом и энергопотреблением системы.

UEFI Setup ASUS Z87-Deluxe/Dual

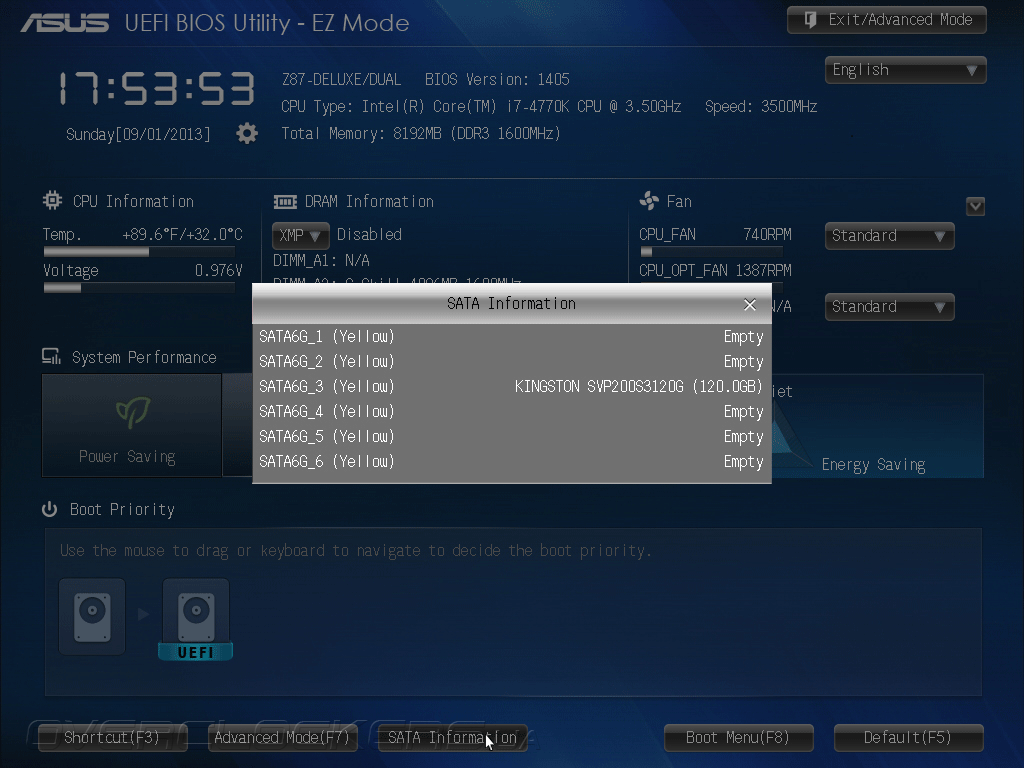

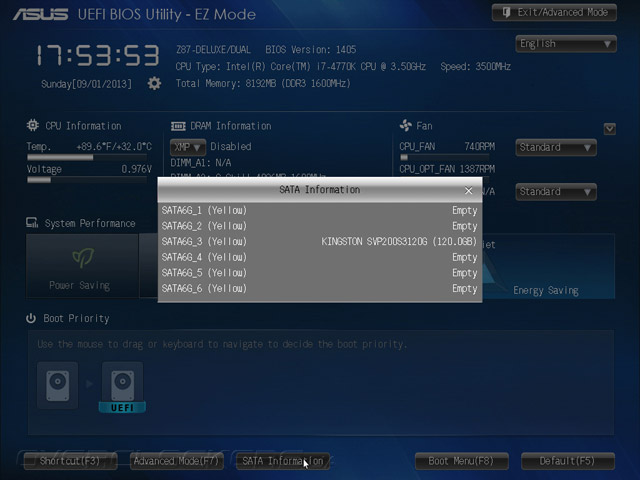

С обновлением прошивки до последней версии появилась возможность получить информацию об установленных накопителях при помощи отдельной кнопки.

UEFI Setup ASUS Z87-Deluxe/Dual

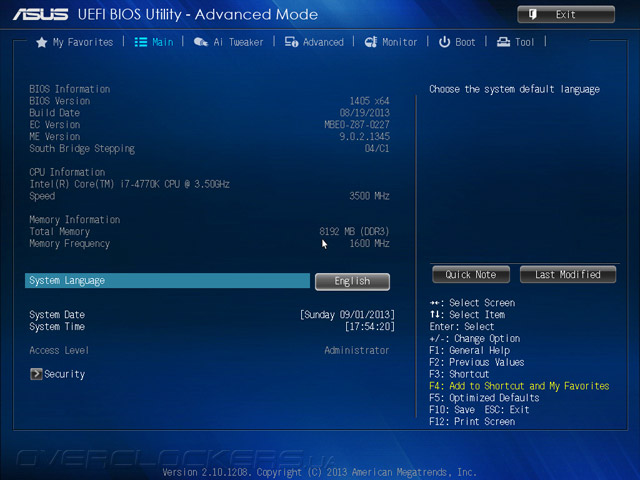

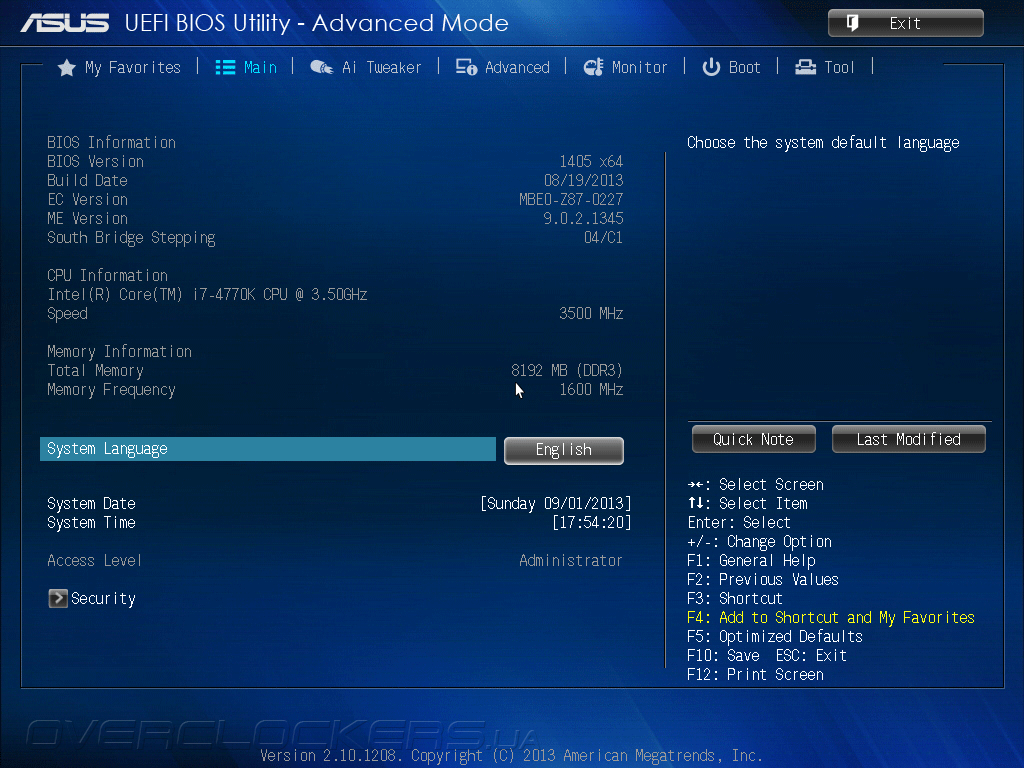

Наибольший интерес для нас, конечно же, представляет расширенный режим настройки. В разделе Main можно выбрать язык, установить дату и время, а также просмотреть краткие сведения о системе.

UEFI Setup ASUS Z87-Deluxe/Dual

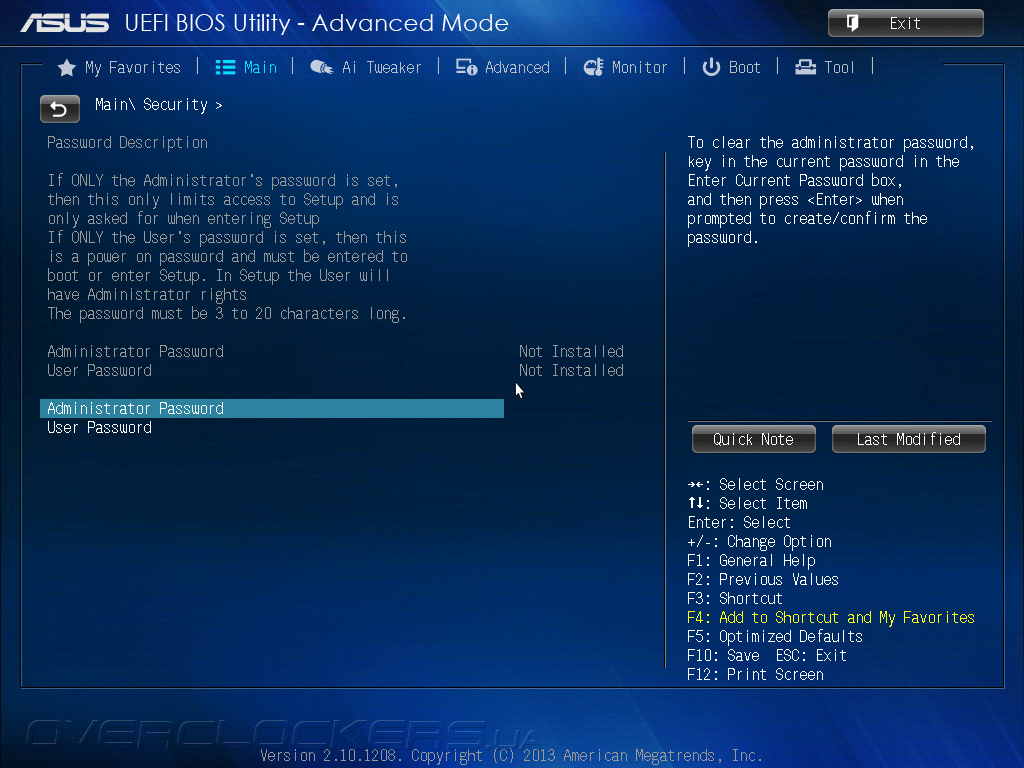

В подразделе Security есть возможность защитить настройки UEFI или всю систему паролем.

UEFI Setup ASUS Z87-Deluxe/Dual

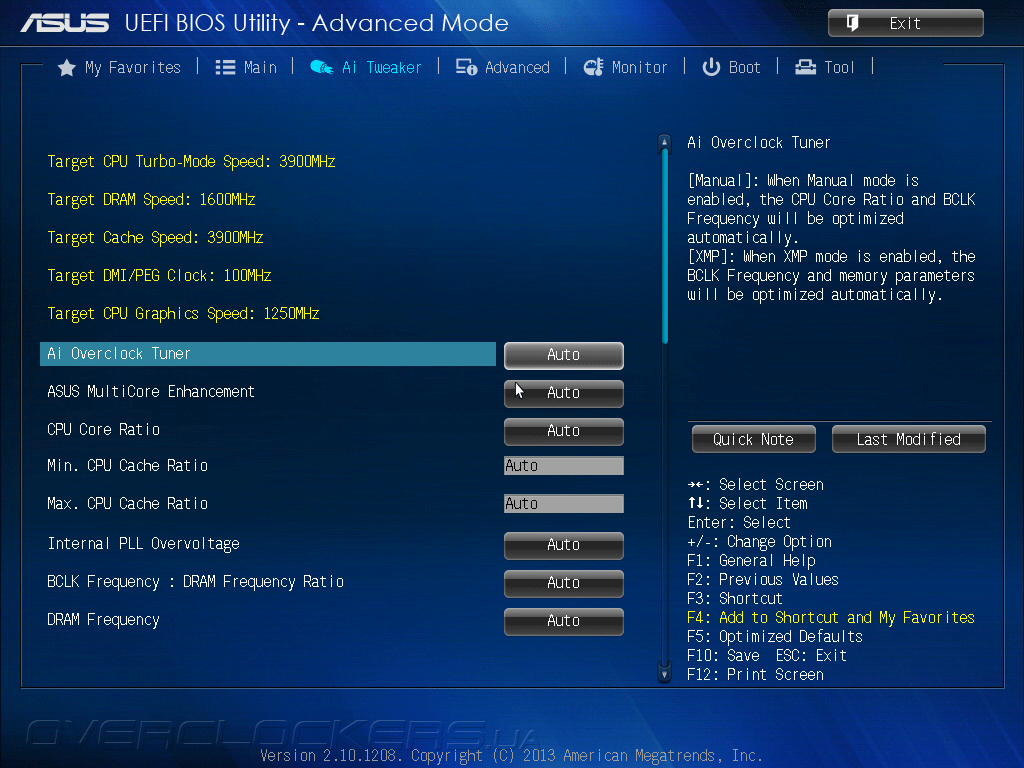

Главные достоинства платы открываются в разделе Ai Tweaker, который предоставляет большое количество опций по разгону и тонкой настройке системы. В самом верху раздела располагаются сведения о текущих частотах ключевых компонентов и чуть ниже настройки основных множителей, функции PLL Overvoltage и частоты памяти.

UEFI Setup ASUS Z87-Deluxe/Dual

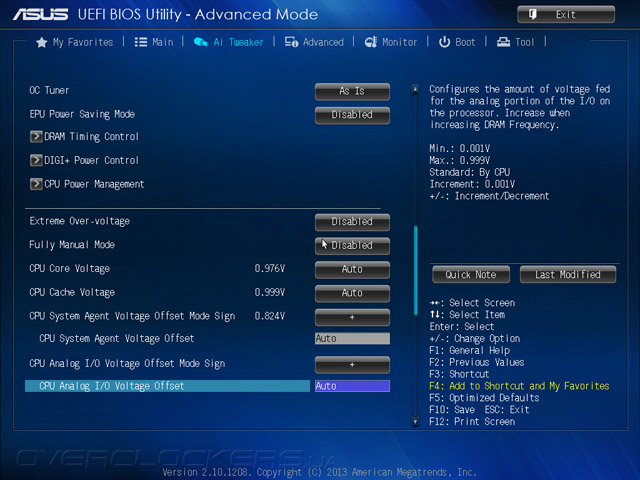

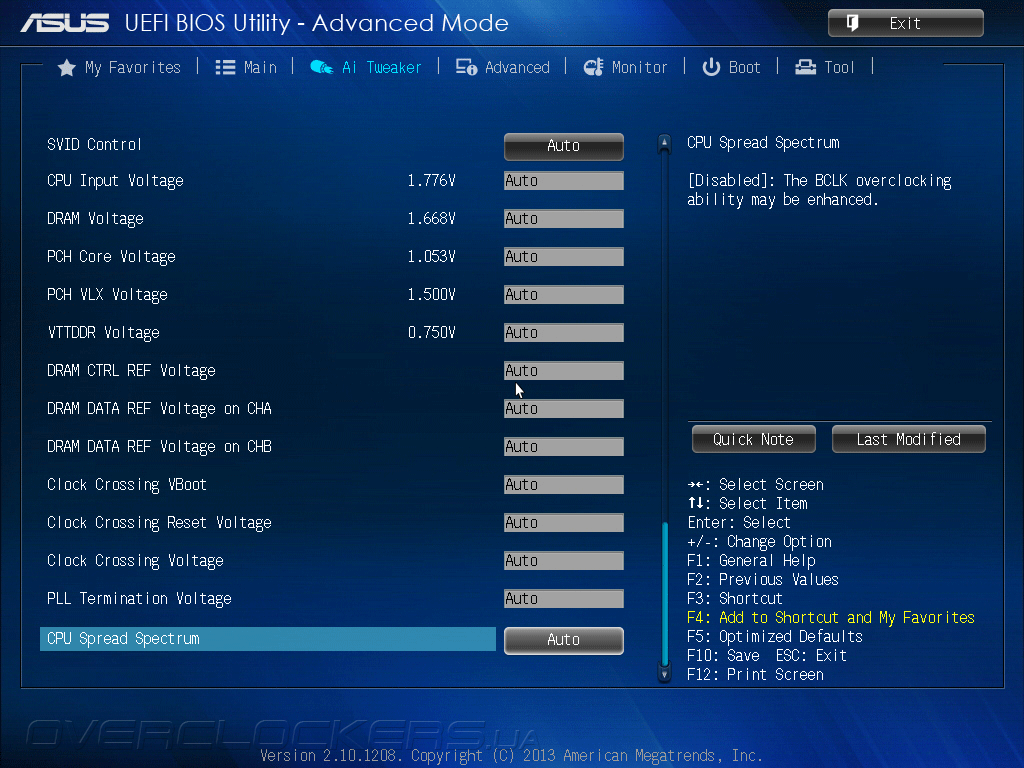

Ниже расположены кнопки перехода в подразделы регулировки питания и таймингов памяти, затем настройки различных питающих напряжений в системе.

UEFI Setup ASUS Z87-Deluxe/Dual

UEFI Setup ASUS Z87-Deluxe/Dual

Перечень важнейших напряжений, диапазоны их регулировки и шаги изменения значений представлены в таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Core Voltage Offset –0,999…+0,999 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Offset –0,999…+0,999 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU Analog I/O Voltage Offset –0,999…+0,999 0,001
CPU Digital I/O Voltage Offset –0,999…+0,999 0,001
SVID Voltage Override 0,8–2,44 0,001
CPU Input Voltage 0,8–2,7 0,01
DRAM Voltage 1,2–1,92 0,005
PCH Core Voltage 0,7–1,8 0,0125
PCH VLX Voltage 1,2–2,0 0,0125
VTTDDR Voltage 0,6–1,0 0,0125

Кроме того, можно включить опции Extreme Overvoltage и Fully Manual Mode, что позволит ещё увеличить верхний предел напряжений, а именно подать на процессор и кэш до 2,2 В. Однако такие напряжения уже явно небезопасны для компонентов системы и нужны только профессиональным оверклокерам при разгоне с применением жидкого азота и систем фазового перехода. Для повседневного пользования, в том числе и в разгоне, с запасом хватит значений, представленных в таблице.

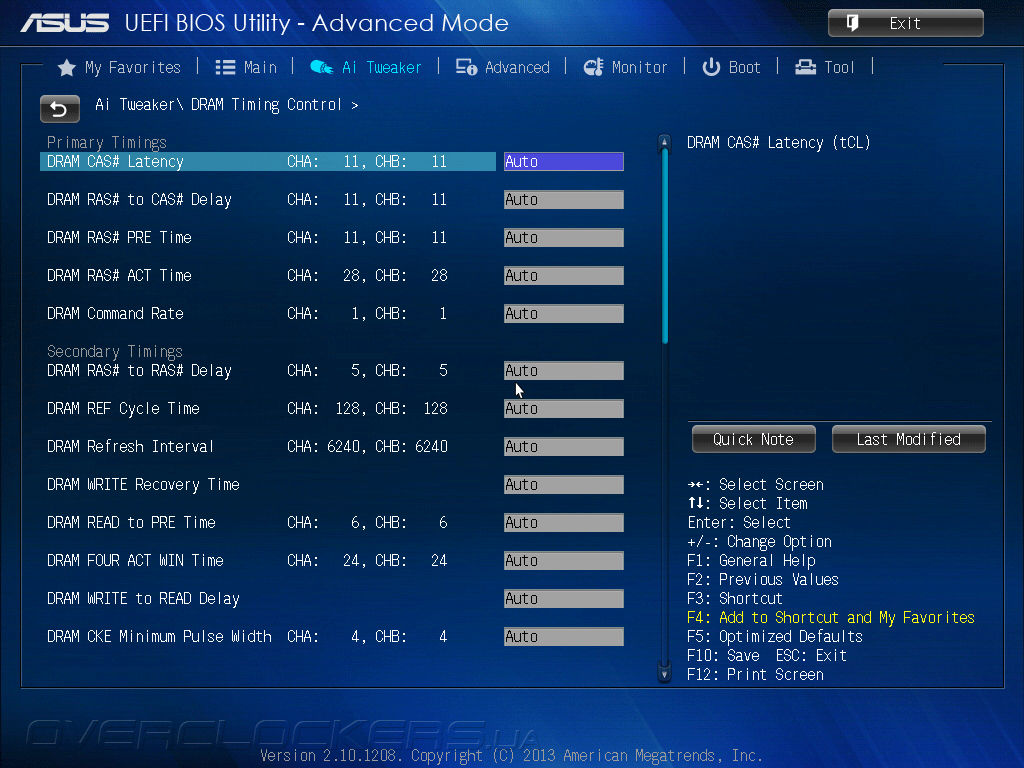

Подраздел DRAM Timing Control позволяет настроить задержки оперативной памяти. Количество опций очень большое, а незадействованные слоты памяти вообще можно отключить.

UEFI Setup ASUS Z87-Deluxe/Dual

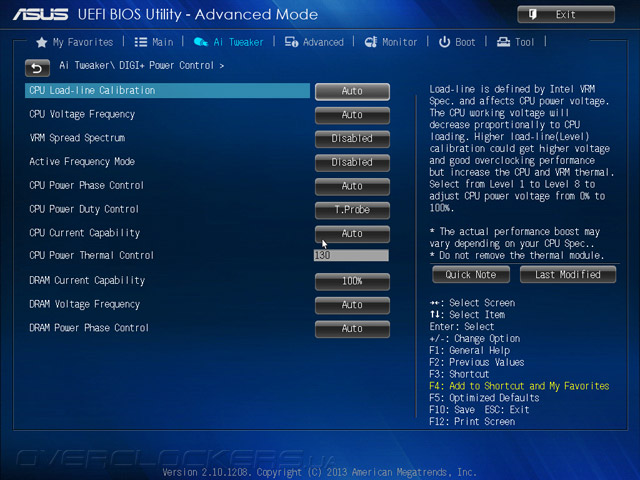

Подраздел DIGI+ Power Control содержит настройки подсистемы питания процессора и памяти, выбор режима компенсации просадок напряжения на процессоре Load Line Calibration.

UEFI Setup ASUS Z87-Deluxe/Dual

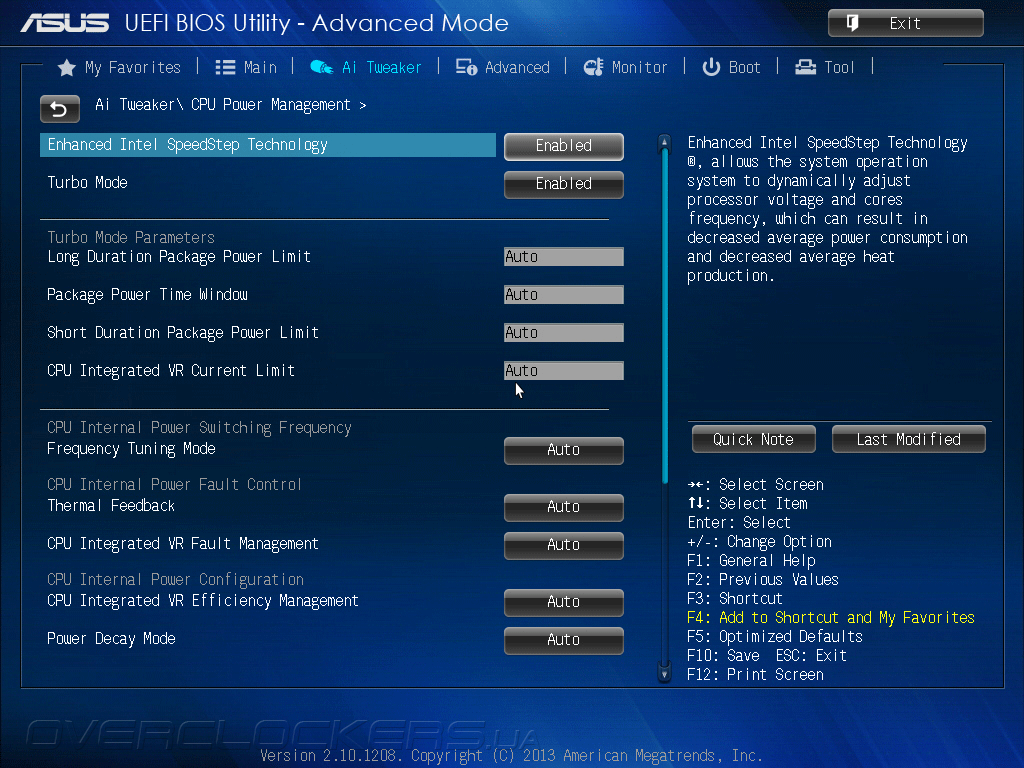

Перейдя в CPU Power Management можно выбрать настройки для внутреннего контроллера питания процессора, а также задействовать или отключить фирменные технологии Intel EIST и Turbo Mode.

UEFI Setup ASUS Z87-Deluxe/Dual

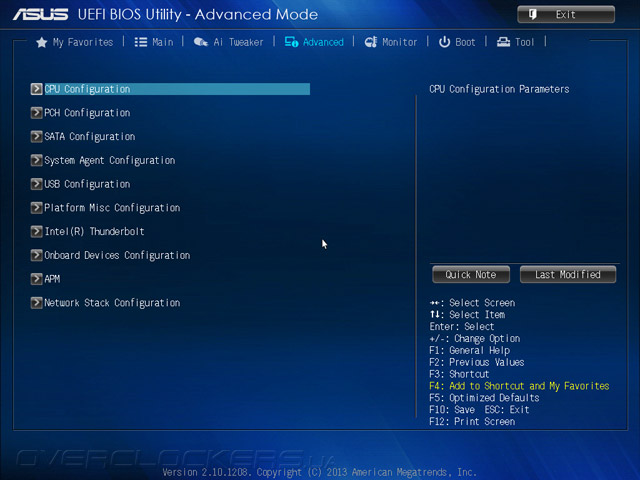

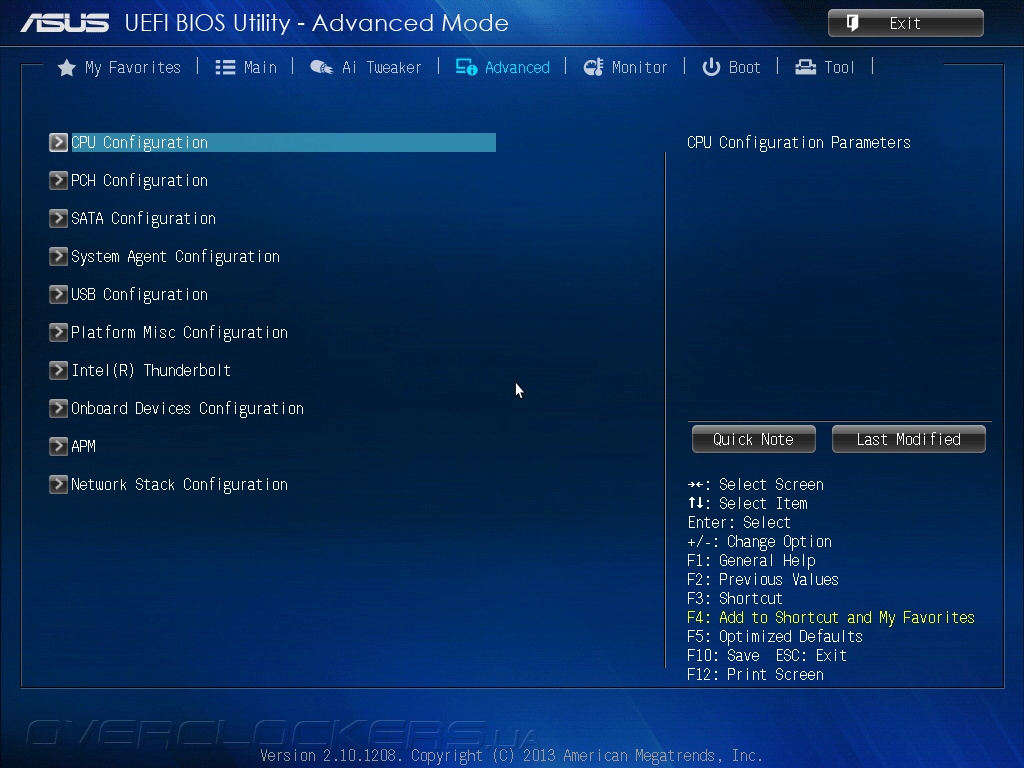

Чтобы получить доступ к расширенным настройкам процессора, чипсета и функциональных возможностей платы, нужно перейти в раздел Advanced.

UEFI Setup ASUS Z87-Deluxe/Dual

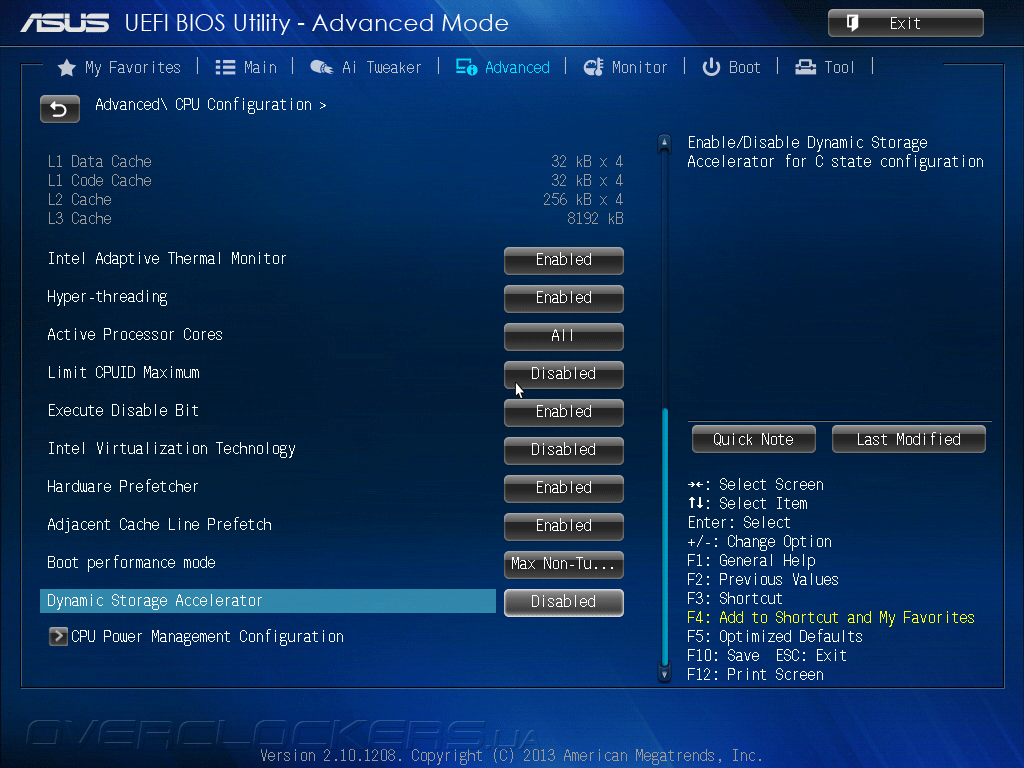

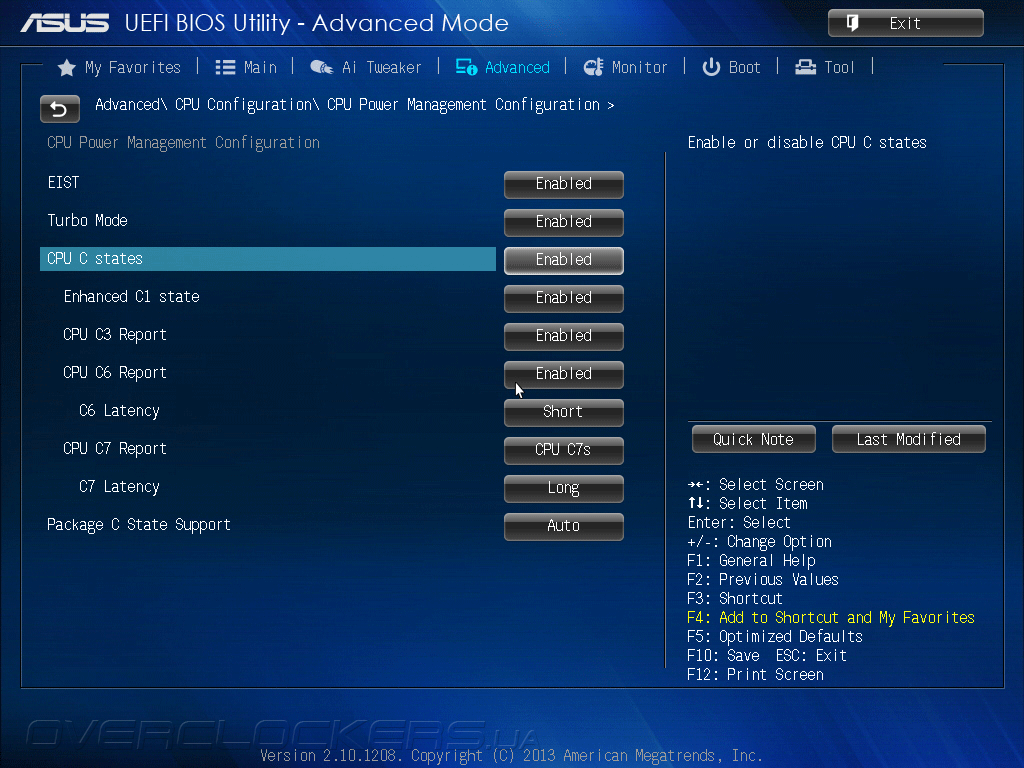

В подразделе CPU Configuration можно управлять фирменными технологиями, поддерживаемыми процессором, а также перейти в раздел CPU Power Management Configuration. Последний служит для тонкой настройки энергосберегающих технологий Intel C-State.

UEFI Setup ASUS Z87-Deluxe/Dual

UEFI Setup ASUS Z87-Deluxe/Dual

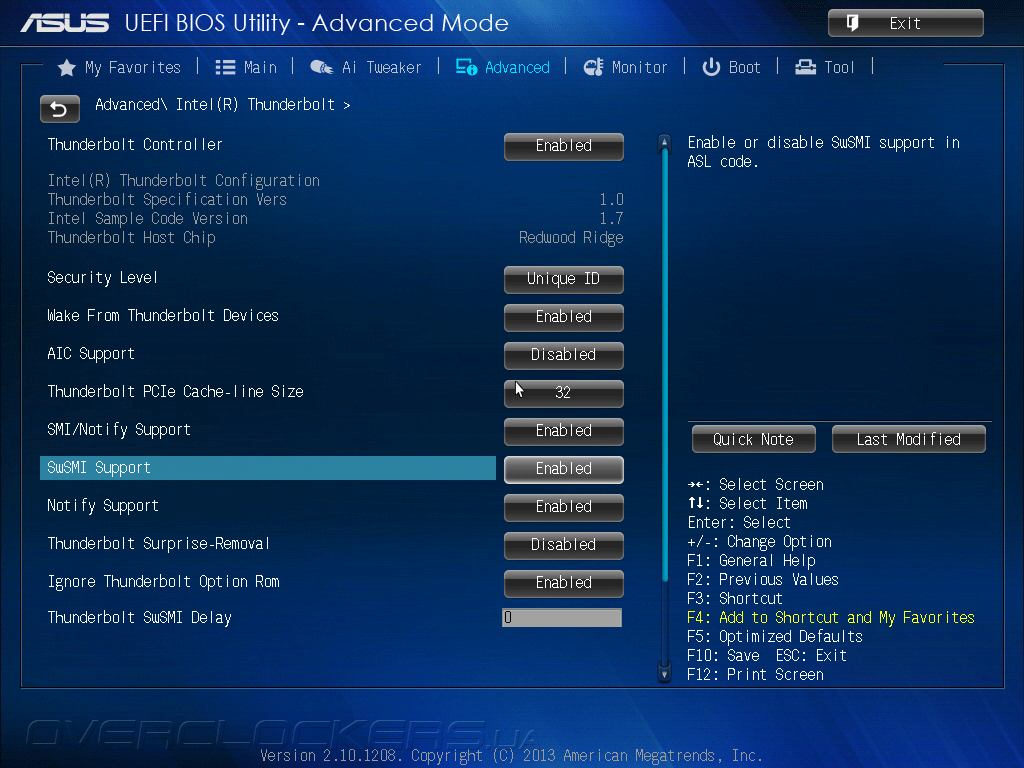

Подраздел Intel Thunderbolt содержит опции по настройке соответствующих портов на плате.

UEFI Setup ASUS Z87-Deluxe/Dual

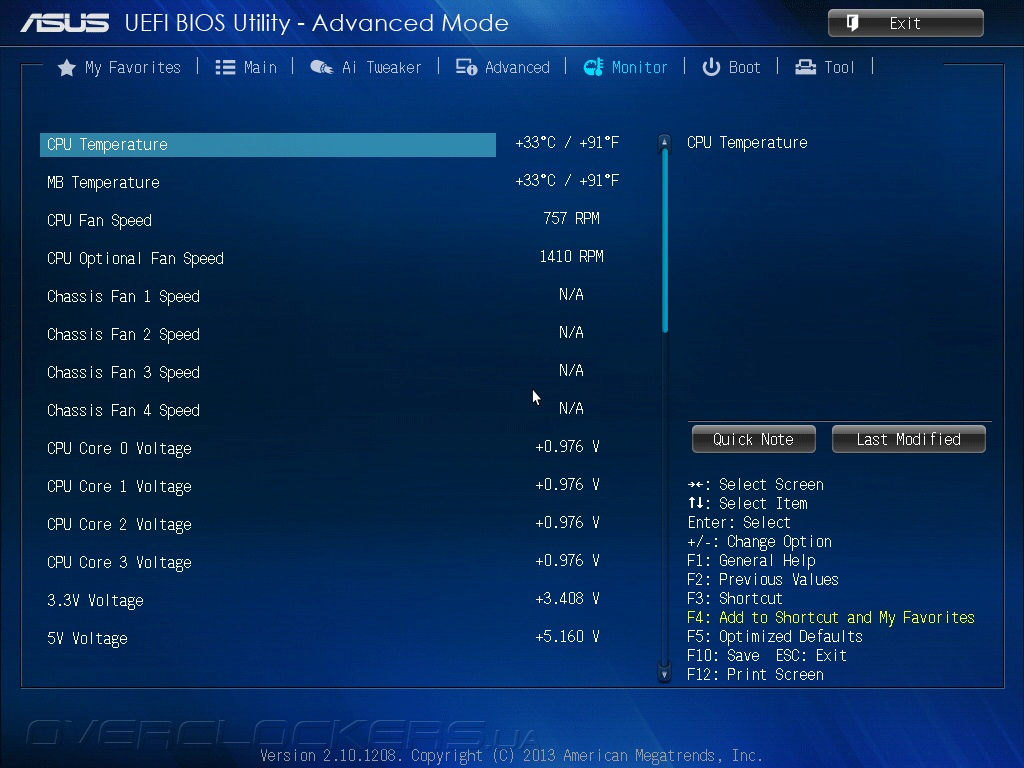

Мониторинг наиболее важных температур, напряжений и оборотов вентиляторов осуществляется в Monitor.

UEFI Setup ASUS Z87-Deluxe/Dual

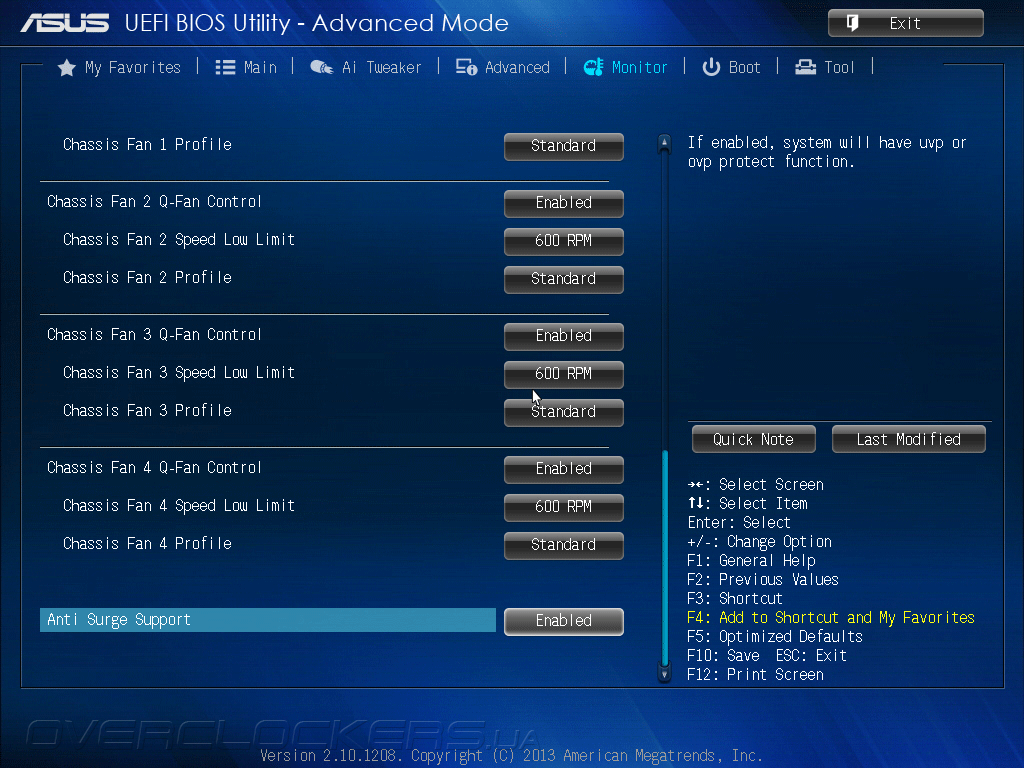

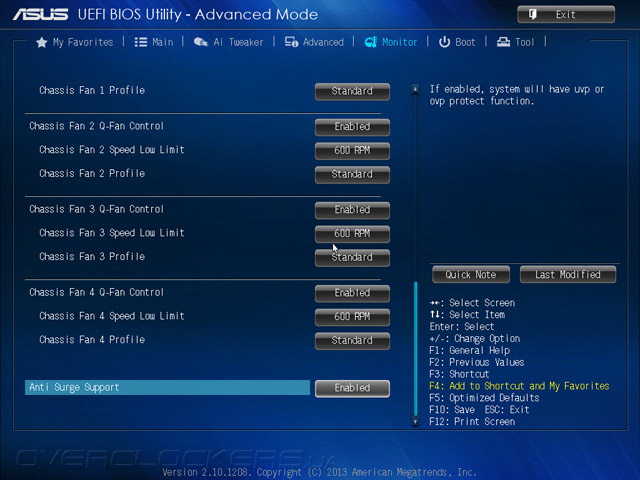

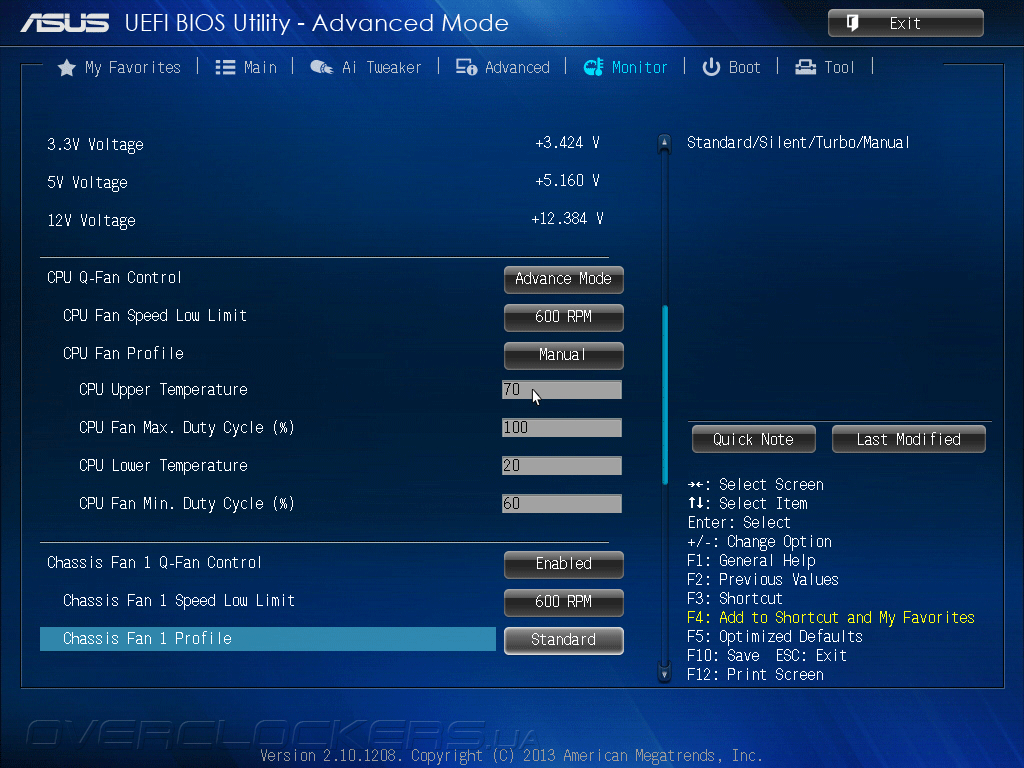

Ниже в этом же разделе находятся опции управления скоростями вращении вентиляторов, подключённых к материнской плате. Есть возможность настроить профили скоростей или просто установить заданное значение оборотов.

UEFI Setup ASUS Z87-Deluxe/Dual

UEFI Setup ASUS Z87-Deluxe/Dual

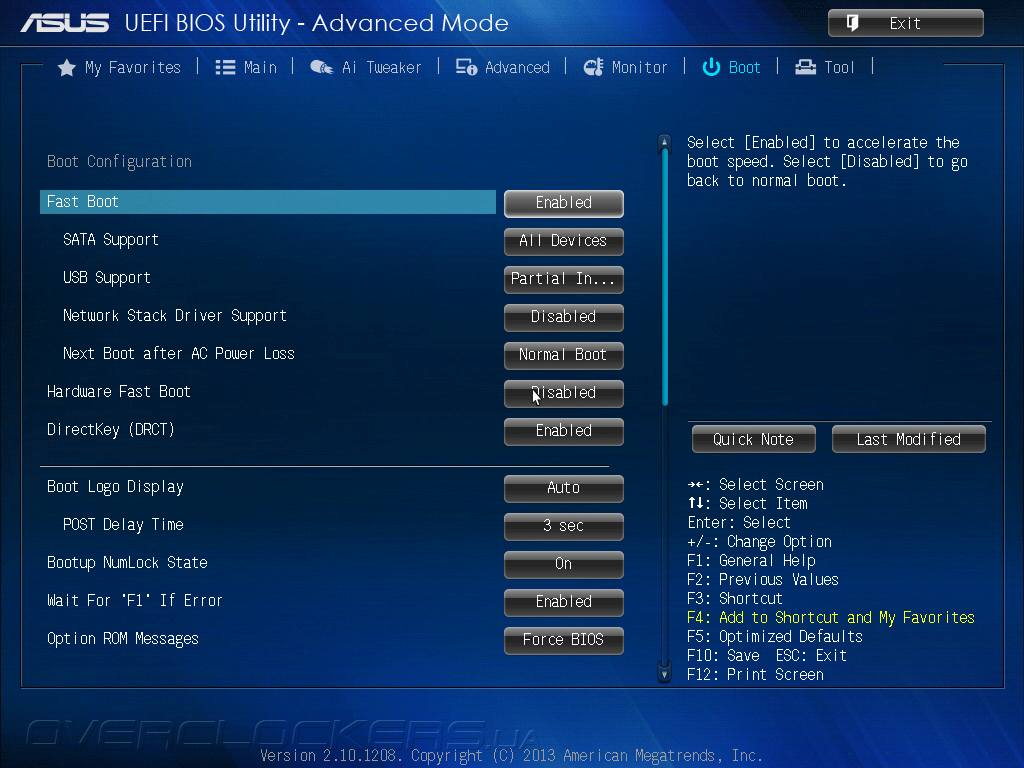

Раздел Boot содержит различные настройки, связанные с загрузкой компьютера. Здесь же включается и отключается фирменная технология ASUS DirectKey.

UEFI Setup ASUS Z87-Deluxe/Dual

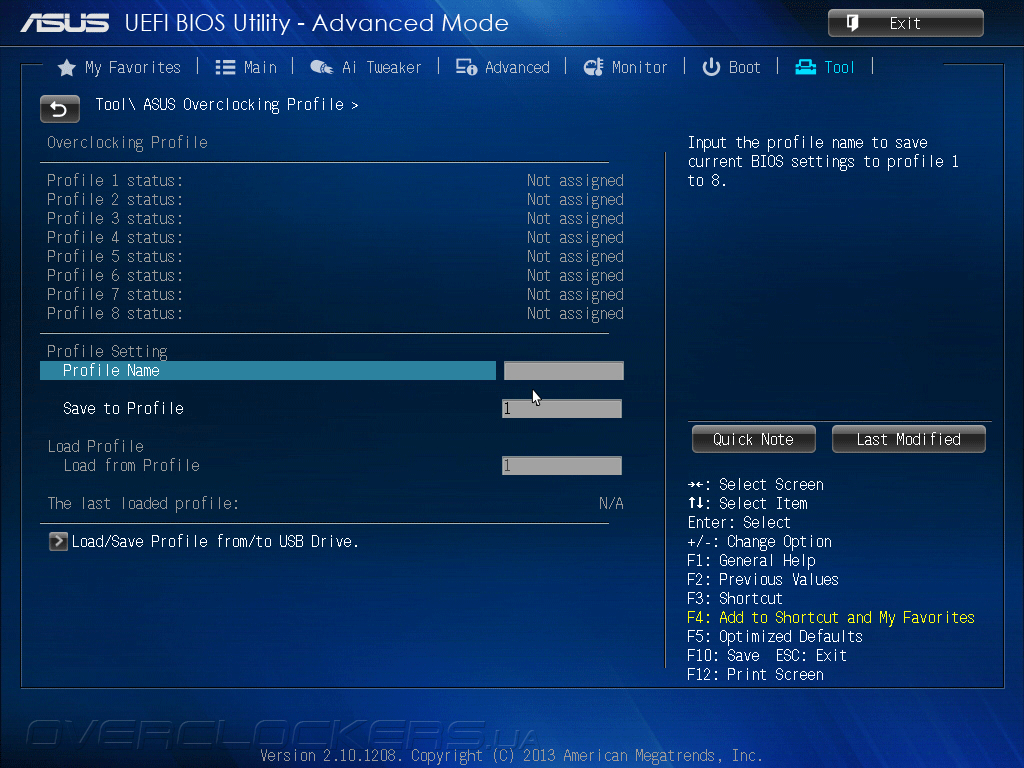

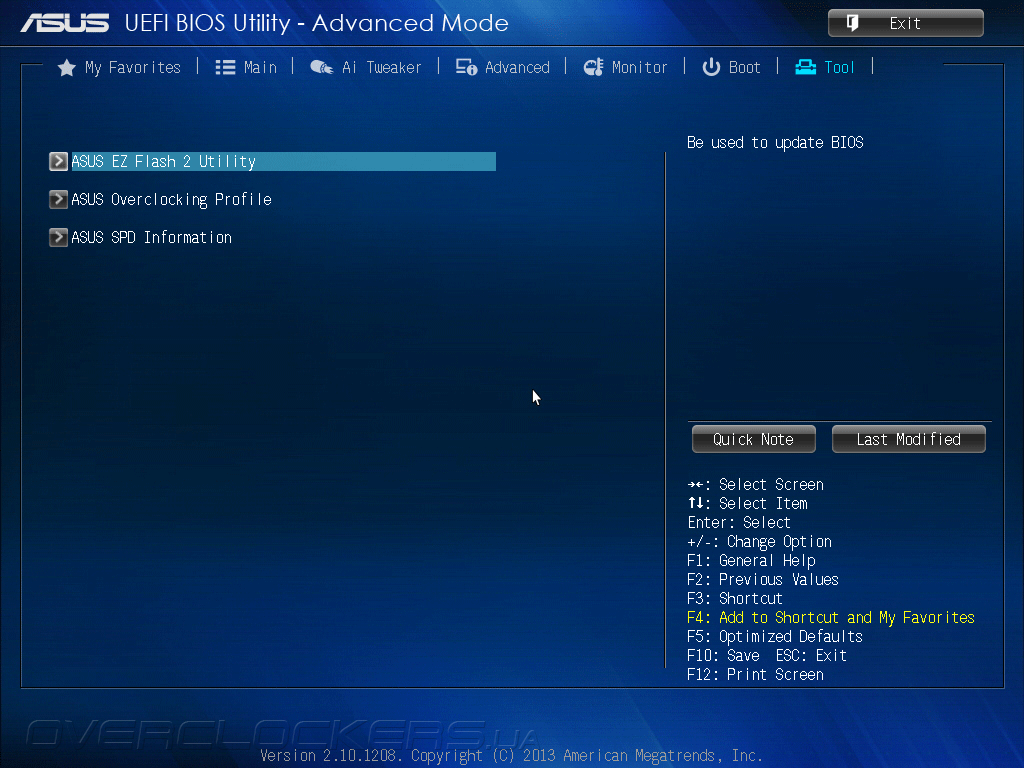

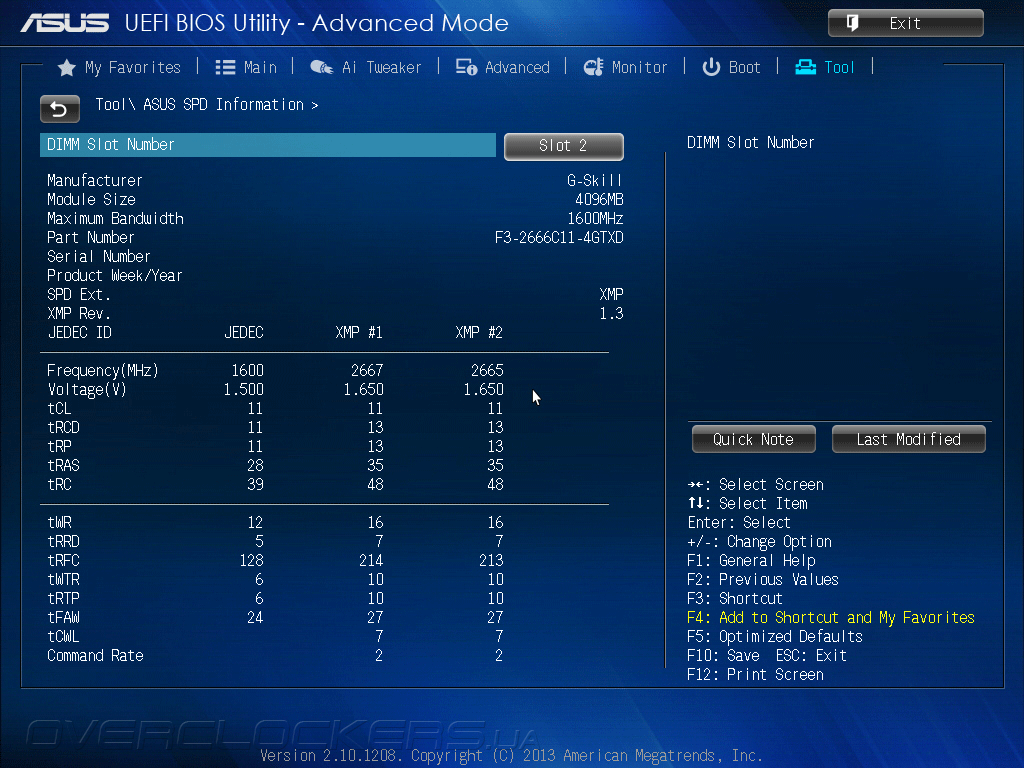

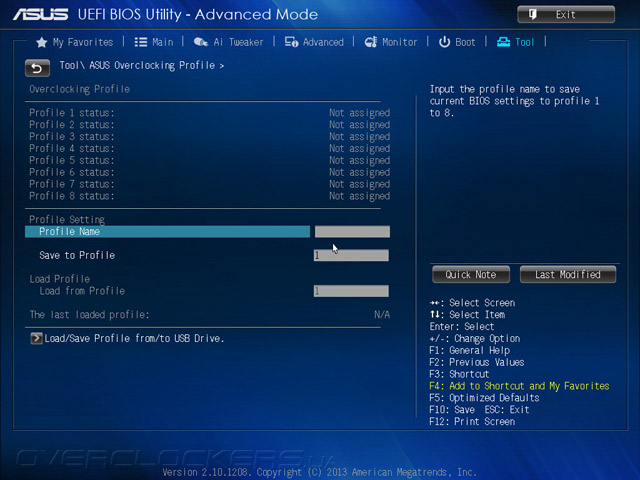

В Tool можно получить доступ к утилите для обновления прошивки платы, просмотреть данные из SPD установленных модулей оперативной памяти и сохранять/загружать профили настроек UEFI.

UEFI Setup ASUS Z87-Deluxe/Dual

UEFI Setup ASUS Z87-Deluxe/Dual

UEFI Setup ASUS Z87-Deluxe/Dual

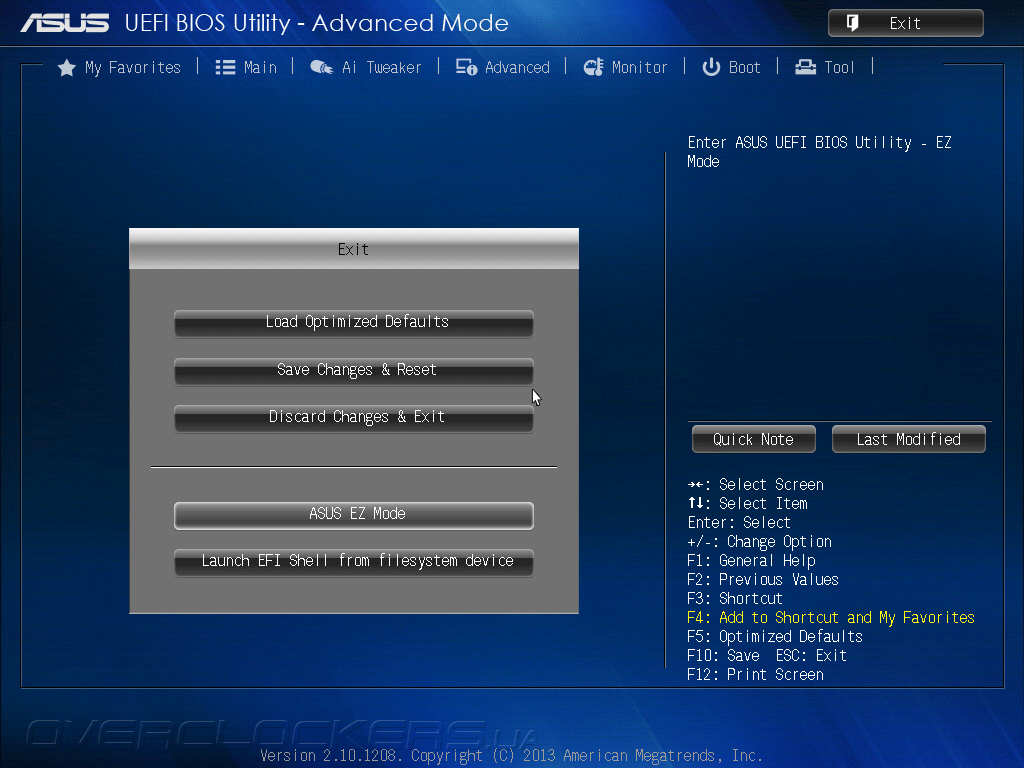

Загрузить стандартные настройки UEFI, перейти в режим EZ Mode и выйти из настроек UEFI с сохранением изменений или без можно, нажав на кнопку Exit в правом верхнем углу экрана.

UEFI Setup ASUS Z87-Deluxe/Dual

В целом UEFI Setup рассматриваемой материнской платы незначительно отличается от такового в протестированных ранее материнских платах ASUS Z87-Sabertooth и Z87-Plus.


Комплектное ПО

Комплект программного обеспечения поставляется на диске DVD. Есть уже привычная и полюбившаяся пользователям опция InstAll, позволяющая «в один клик» установить весь предлагаемый пакет драйверов и ПО, или отдельные выбранные программы. В процессе установки система может перезагружаться, о чём сообщается заранее.

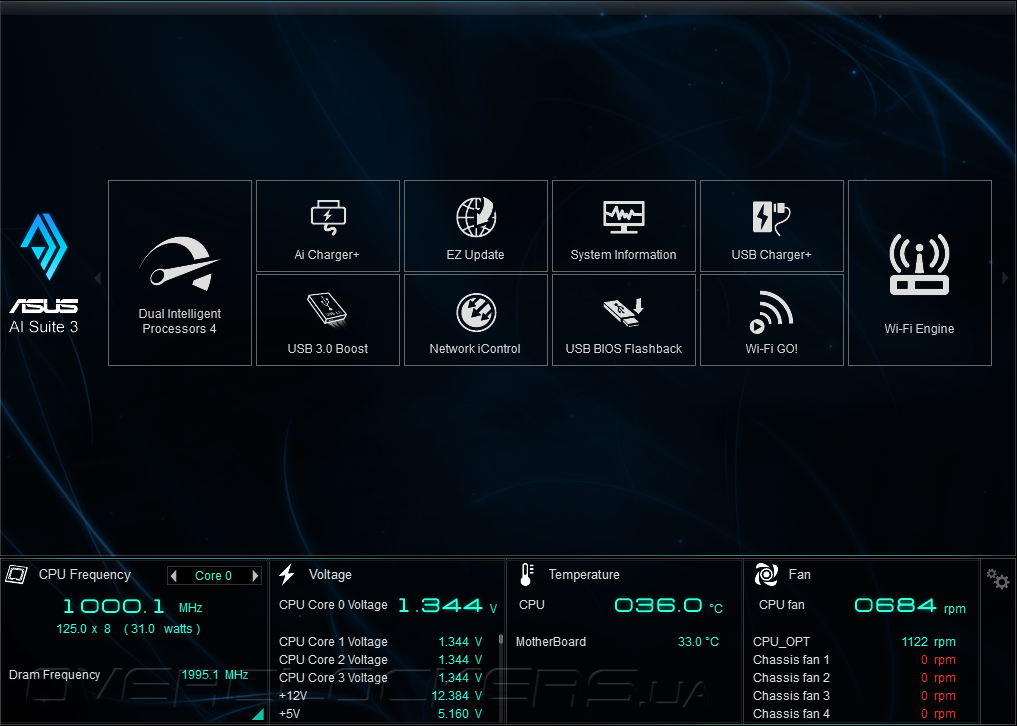

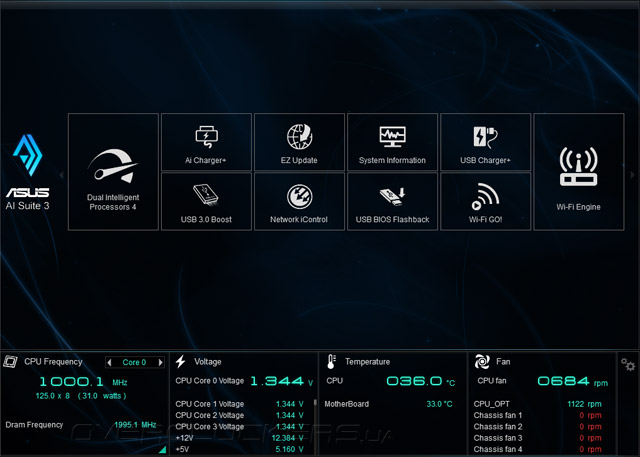

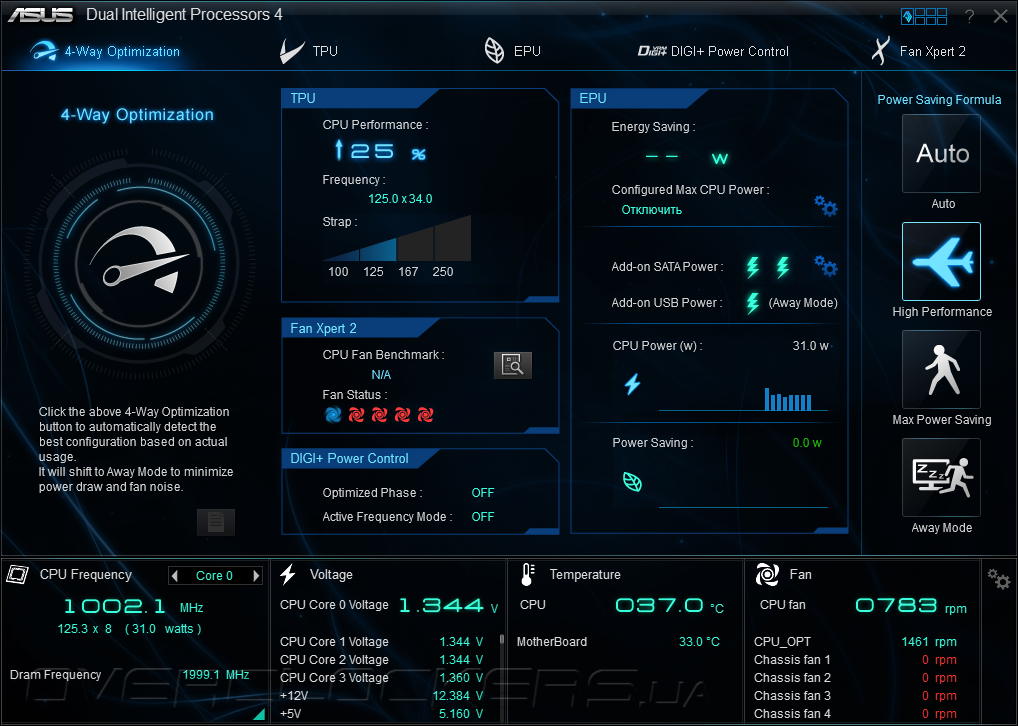

Итак, основной инструмент по настройке системы из ОС — это обновлённый программный пакет ASUS Ai Suite 3. В нижней части всегда находится раздел мониторинга в независимости от активной вкладки, что очень удобно.

ASUS Ai Suite 3

Оптимизация баланса энергосберегающих технологий и производительности системы находится в разделе 4-Way Optimization. Есть возможность автоматической настройки в соответствии с установленным в системе оборудованием.

ASUS Ai Suite 3

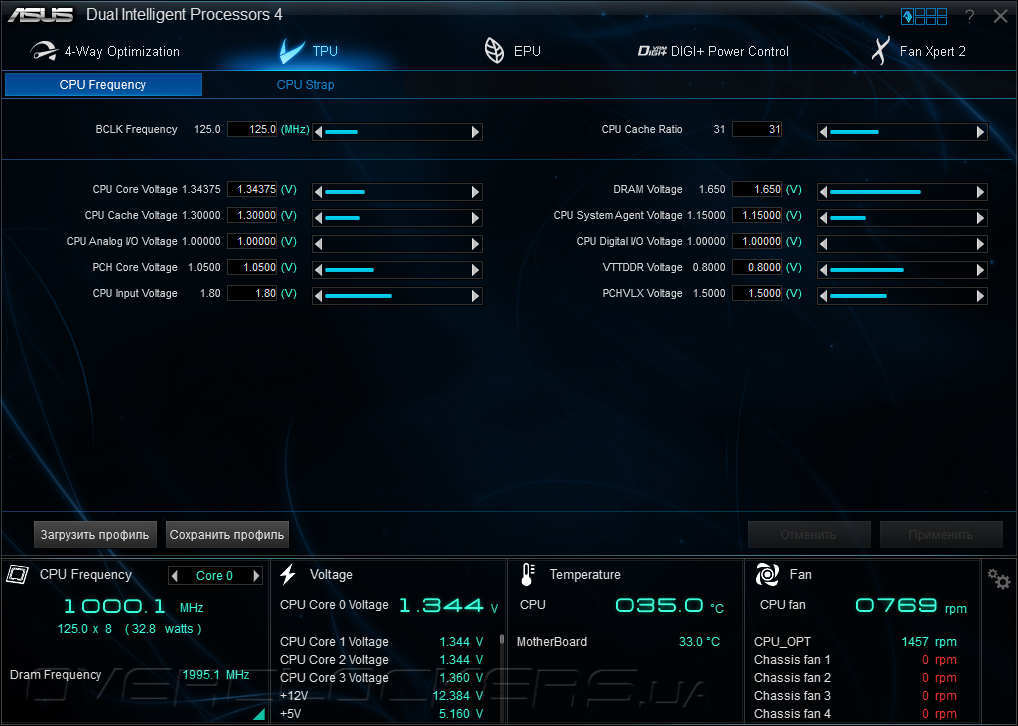

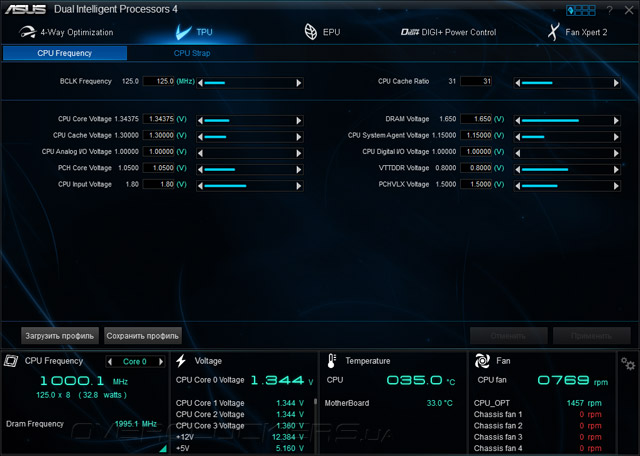

Перейдя по вкладке TPU, получаем доступ к настройке CPU Strap и большого количества напряжений различных компонентов ПК.

ASUS Ai Suite 3

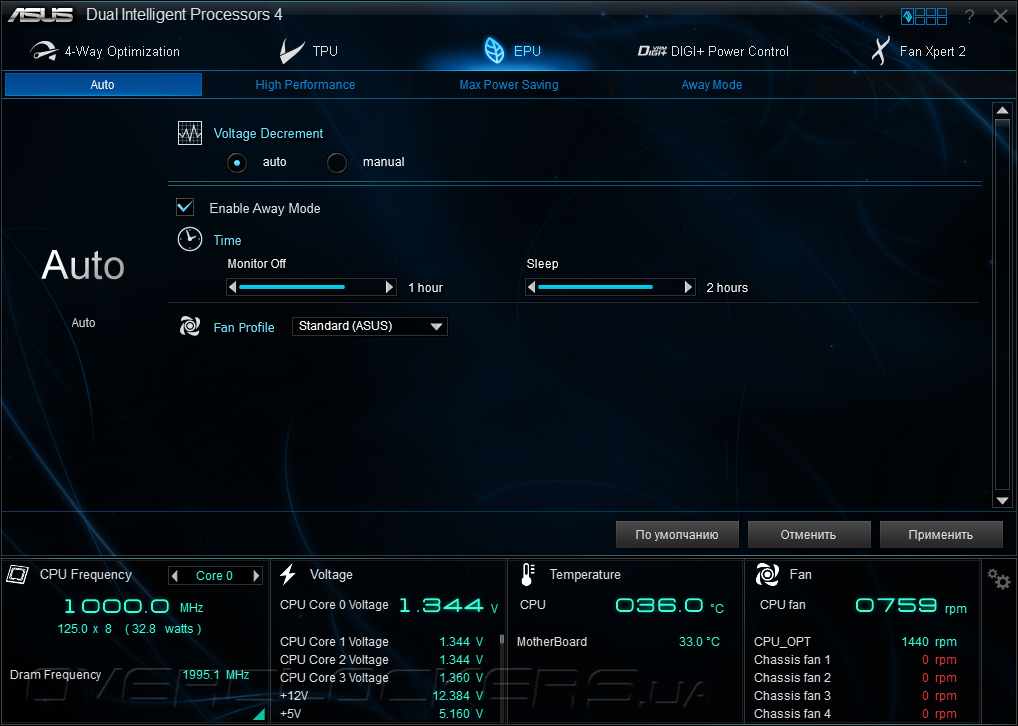

Раздел EPU отвечает за настройку профиля вращения вентиляторов, параметры спящего режима и здесь же можно настроить каждый из трёх профилей работы системы, а именно режима максимальной производительности, максимального энергосбережения и режима Away Mode, когда пользователь отошёл и ПК полностью простаивает.

ASUS Ai Suite 3

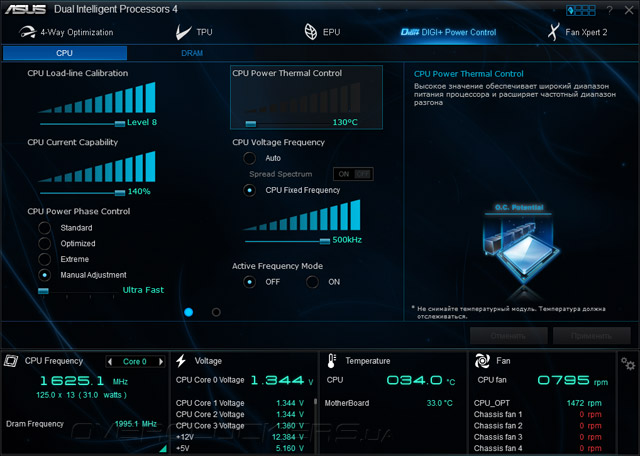

Переход по вкладке DIGI+ Power Control открывает доступ к настройкам Load Line Calibration, частоты работы силовых элементов и порогу срабатывания термозащиты силовых элементов.

ASUS Ai Suite 3

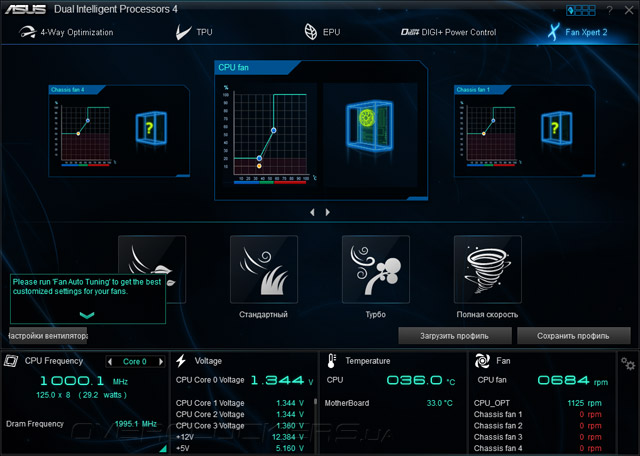

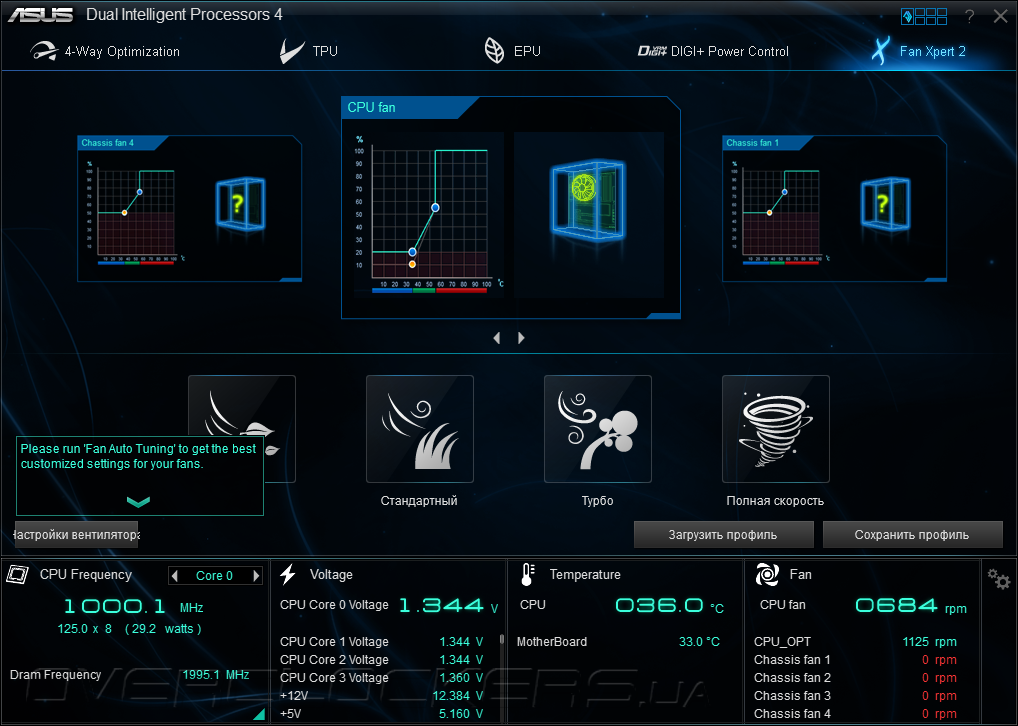

Раздел Fan Xpert 2 предназначен для подробной настройки профилей вращения вентиляторов в системе. Для удобства и наглядности представлены графики зависимости скоростей вращения от температуры для каждого набора настроек.

ASUS Ai Suite 3

Что ж, теперь перейдём к практической части и проверке материнской платы на возможности разгона.
