Обзор материнской платы ASUS ROG Maximus IX Formula. Оцениваем возможности продукта верхнего ценового диапазона для платформы LGA1151

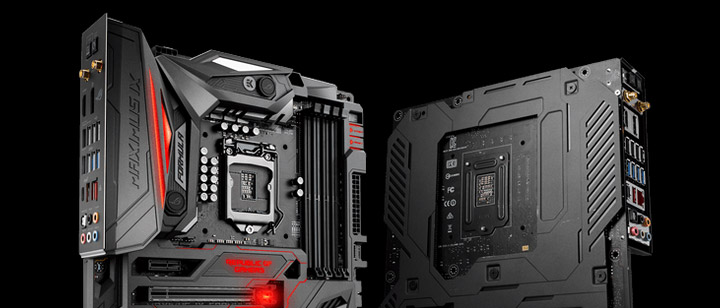

Нынешняя гостья лаборатории, добравшись до магазинов, оказалась самым дорогим на украинском рынке продуктом ASUS из последней серии. Для процессоров Kaby Lake-S производитель анонсировал немало плат, есть среди них и совершенно новые. Эта модель, как и прежде, занимает верхние строчки в семействе на базе новейших чипсетов. Главными особенностями выступают: особый радиатор цепей питания со встроенным водоблоком, защитная панель ROG Armor, предустановленный адаптер беспроводных сетей.

ASUS ROG Maximus IX Formula

Подобным образом выглядела модель прошлого поколения, снискав тогда наши симпатии. В этот раз инженеры уделили больше внимания настройке и мониторингу за СЖО, правда, те же шаги уже были замечены и на более скромной ROG Maximus IX Hero. Общий набор характеристик находится в таблице.

Модель ASUS ROG Maximus IX Formula
Официальная страница продукта в Сети asus.com
Чипсет Intel Z270
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*/4133*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel HD 510/530/610/630
Видеоразъёмы DisplayPort 1.2, HDMI 1.4b
Количество подключаемых вентиляторов 8x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2
Порты USB 4 х 3.1 Gen2 (2 разъёма на задней панели (A и C), 2x ASM2142)
6 х 3.1 Gen1 (4 разъёма на задней панели, Z270)
6 x 2.0 (4 разъёма на задней панели, Z270)
Serial ATA 6 x SATA 6 Гбит/с (Z270)
RAID 0, 1, 5, 10 (SATA, Z270)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220 (Realtek ALC1220)
DAC — ESS Sabre ES9023P
Op Amp — Texas Instruments RC4580
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Qualcomm Atheros QCNFA364A (Qualcomm Atheros QCA6174 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.1))
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Водоблок CrossChill II от EK, ROG Armor (защищена в т. ч. и задняя панель), ROG Water Cooling Zone (поддержка датчика потока и пары температурных), 3D Print ready (наличие отверстий для крепления продуктов из 3D-принтеров), корпусные гнёзда USB 3.1 обеспечены мощностью в 15 Вт и симметричным гнездом на плате, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, кнопки: Start, Reset, MemOK!, ClrCMOS и другие; технологии: Keybot II, Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header), USB BIOS Flashback и прочие
Цена в рознице, $ 426

Упаковка и комплектация

Всё находится в огромной коробке, при оформлении использовали чёрно-красную гамму оттенков.

ASUS ROG Maximus IX Formula

Ручки нет, она бы здесь не помешала. Верхняя крышка затейливо уходит в сторону, за ней сразу видна плата, уложенная на собственный поддон. Никаких откидных фальшь-накладок придумывать не стали.

ASUS ROG Maximus IX Formula

Детали об изделии размещены исключительно на тыльной стороне коробки. Основную часть занимает фото продукта и его характеристики. О программном сопровождении в этот раз умолчали.

ASUS ROG Maximus IX Formula

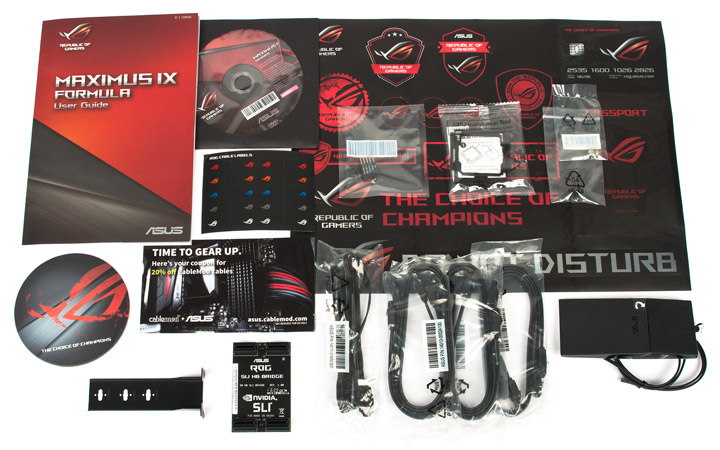

Комплект заметно интереснее обычных. Здесь есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • диск с драйверами и фирменным ПО;
  • отдельная наклейка с логотипом ROG;
  • комплект наклеек с различными изображениями серии ROG;
  • ещё один комплект наклеек ROG — для кабелей;
  • подставка для чашки также с эмблемой ROG;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • фирменный пластиковый фиксатор для процессора;
  • крепёжный винт и стойка для устройств формата M.2;
  • кронштейн-стойка, пара винтов и пластиковый фиксатор для устройств формата M.2;
  • двойной жёсткий мостик для организации SLI;
  • удлинитель для подключения светодиодной ленты;
  • шесть кабелей SATA 6Gb/s, три из которых с Г-образным разъёмом на одном из концов;
  • выносная Wi-Fi-антенна с возможностью фиксации двух положений, оснащенная подставкой с вмонтированным магнитом.
ASUS ROG Maximus IX Formula

Внешний вид

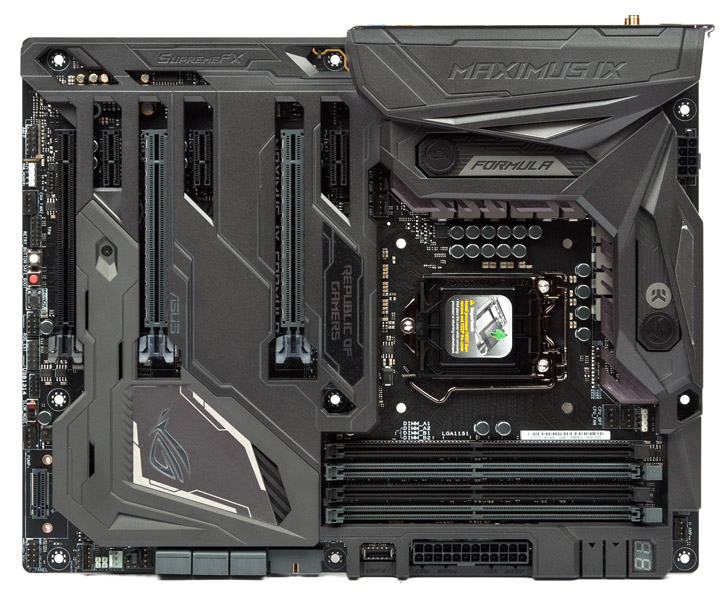

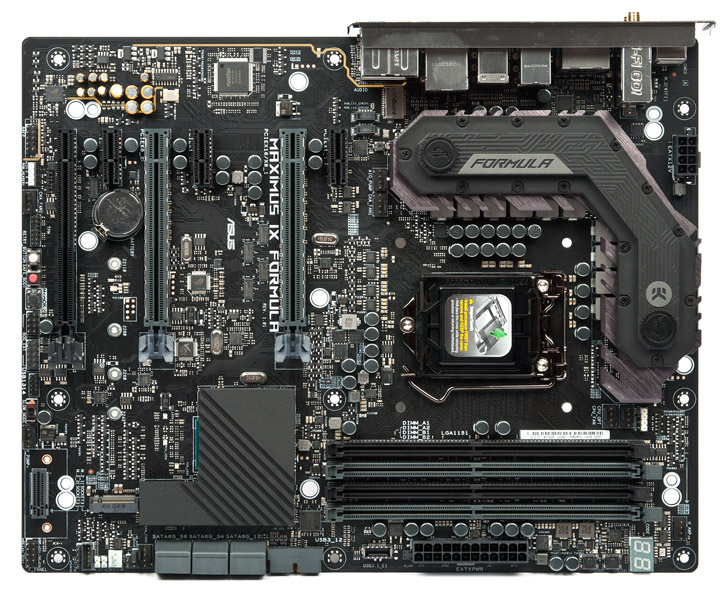

Обновление номера на единицу почти никак не сказалось на внешнем виде платы, использованы строгие тёмные мотивы. Её размеры отвечают формату ATX, есть девять точек для крепления в корпусе.

ASUS ROG Maximus IX Formula

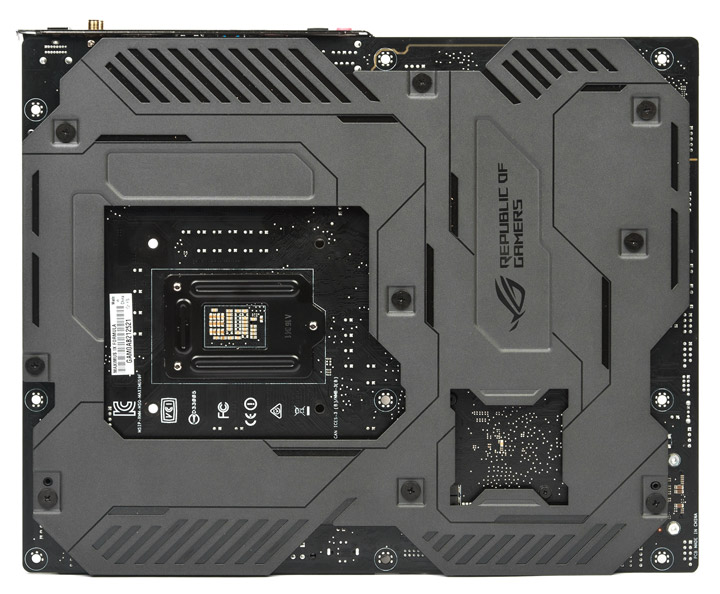

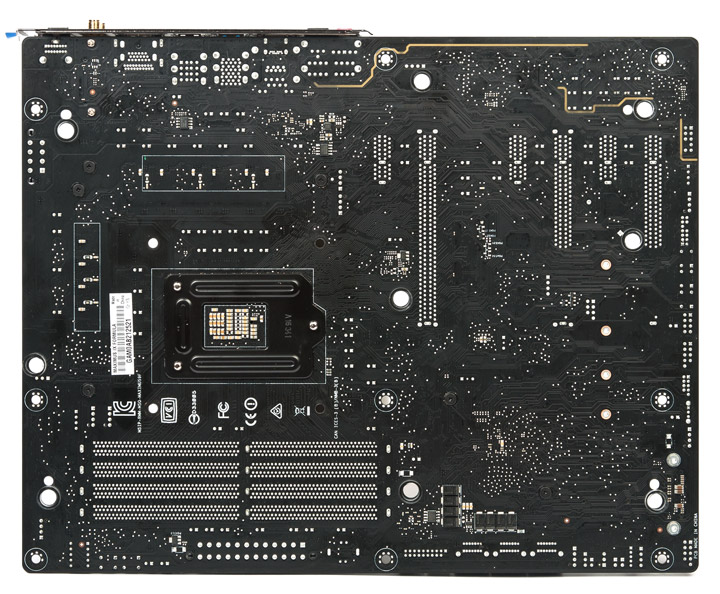

Один к одному повторили дизайн и для усилительной пластины, вот только теперь она не станет участвовать в охлаждении чего-либо.

ASUS ROG Maximus IX Formula

Общая идея компоновки элементов на PCB сохранилась, большей частью новые гнёзда заметны у нижнего края.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

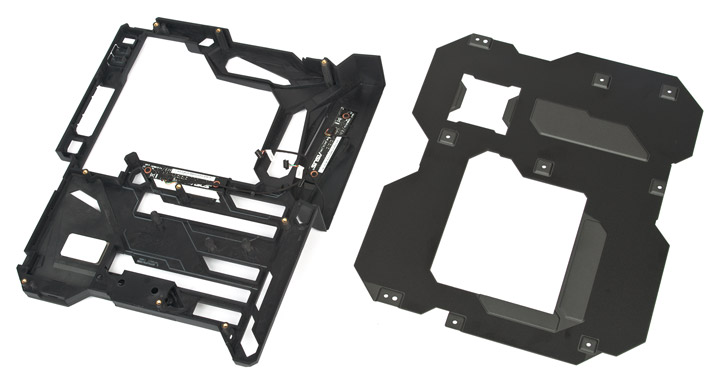

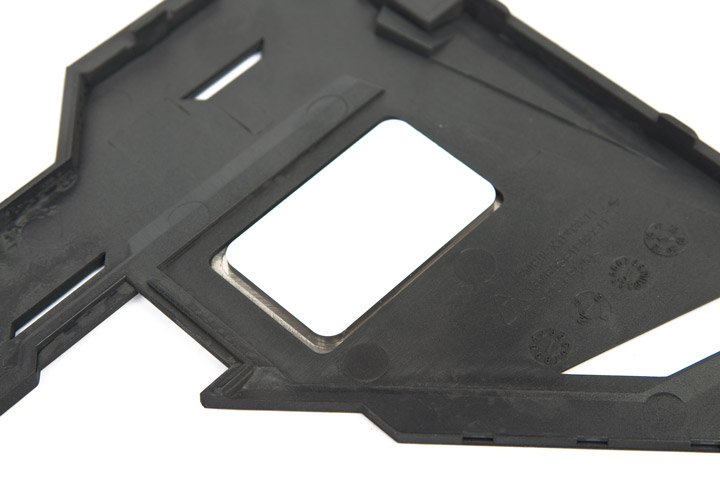

Верхняя часть «щита» выполнена из пластика, а нижняя основа — металлическая.

ASUS ROG Maximus IX Formula

Есть две площадки с подсветкой типа RGB, третий узел находится у чипсета, для него заготовлен светорассеивающий фильтр, помогающий оформить иллюминацию логотипа.

ASUS ROG Maximus IX Formula

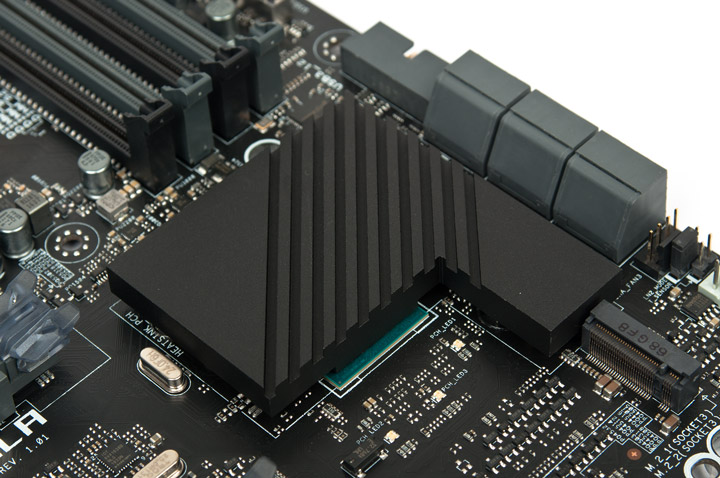

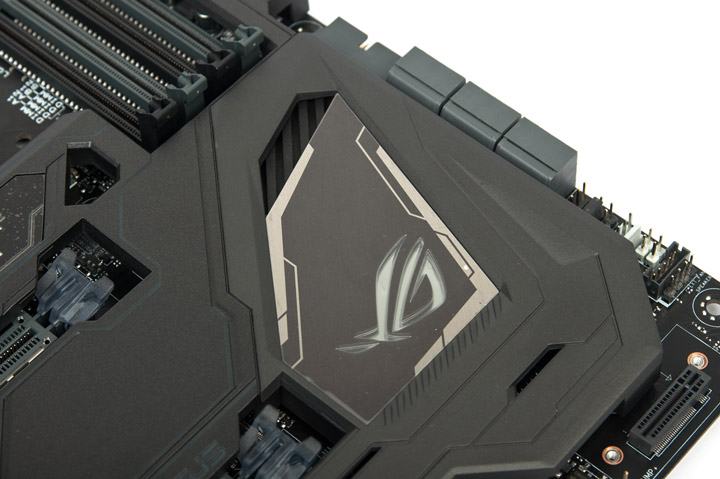

Ввиду сниженной циркуляции воздуха под кожухом, разработчики предусмотрели массивный охладитель для нужд микросхемы Intel Z270.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

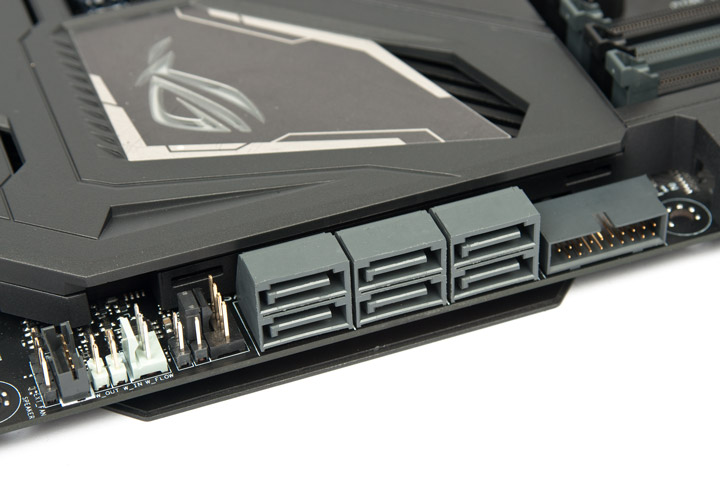

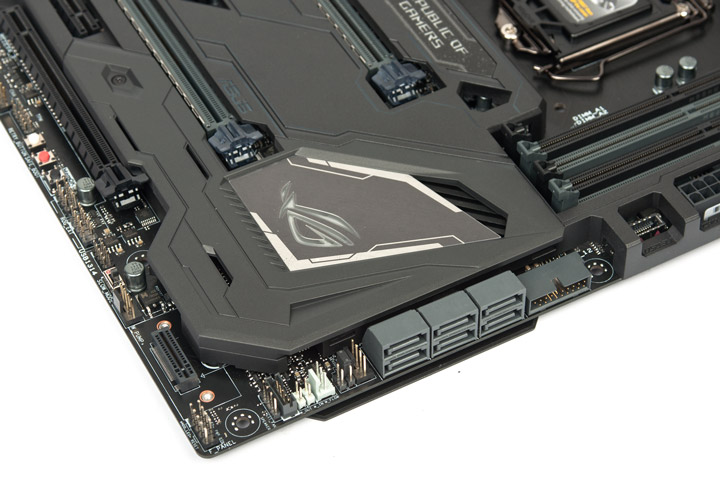

Гнёзда SATA выполнены продольно и насчитывают шесть штук.

ASUS ROG Maximus IX Formula

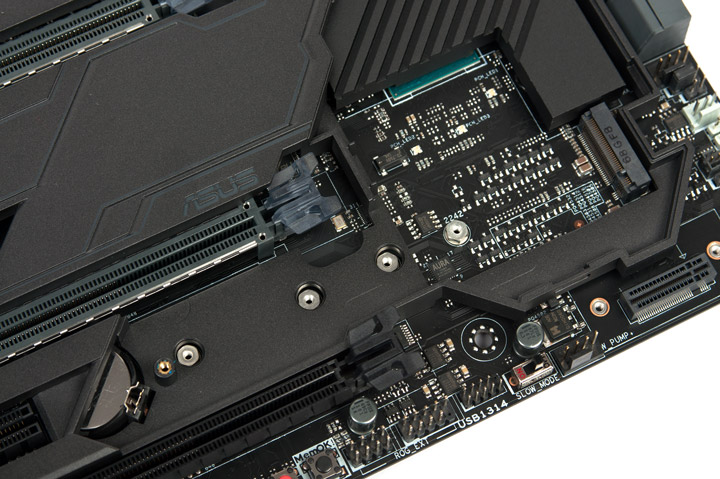

Заготовлены и пара гнёзд типа M.2 под накопители: одно прячется за накладкой, а для второго есть стойка-кронштейн в комплекте.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

Имеется пара колодок третьего поколения USB под корпусные кабели и одна для второй ревизии.

ASUS ROG Maximus IX Formula

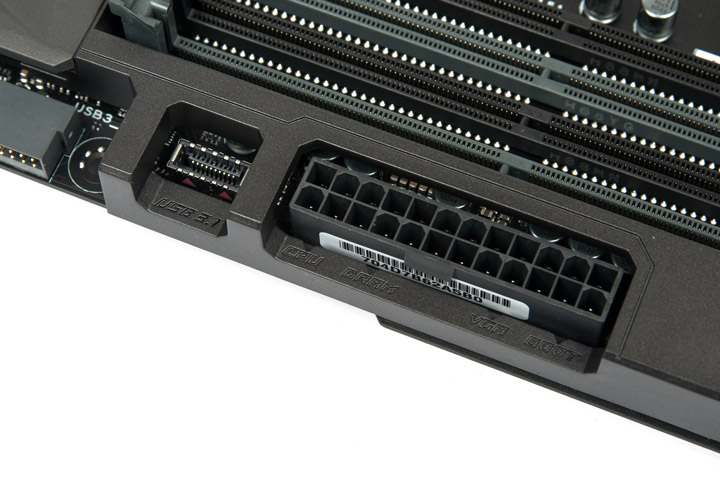

Для свежей версии одним из вариантов оказался современный симметричный тип, тогда как второй порт обычного, классического стиля. У гнезда питания ATX заметны выемки, сквозь которые будет проходить свет от четырёх диагностических светодиодов Q-LED.

ASUS ROG Maximus IX Formula

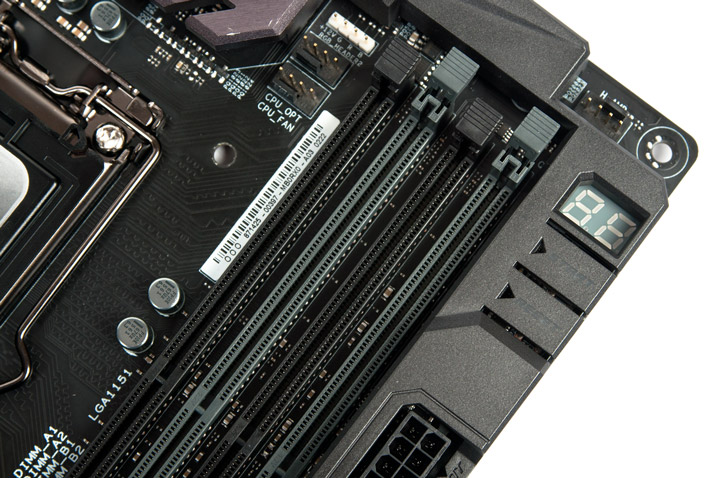

Чуть выше присутствуют кнопки запуска и рестарта системы. Полезным так же может оказаться и индикатор кодов POST (красного свечения).

ASUS ROG Maximus IX Formula

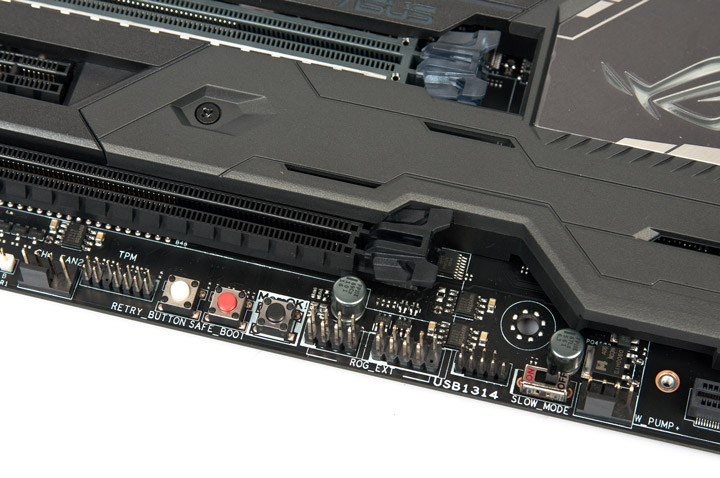

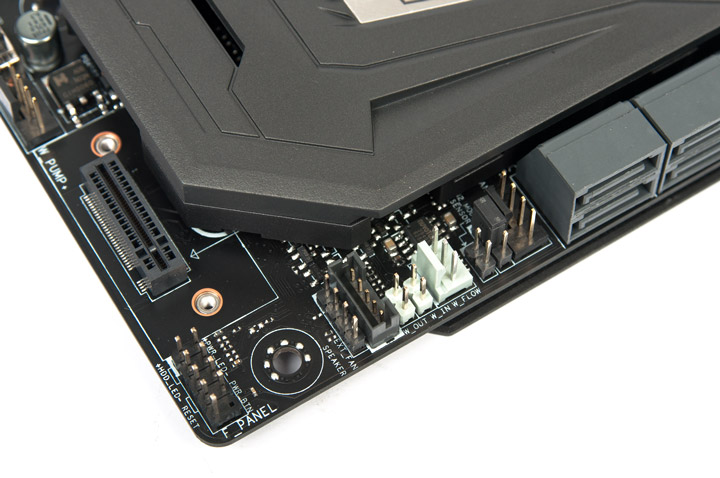

Немного меньшим вниманием обходятся ещё три полезные единицы, однако в режиме открытого стенда проблем с доступом к ним быть не должно.

ASUS ROG Maximus IX Formula

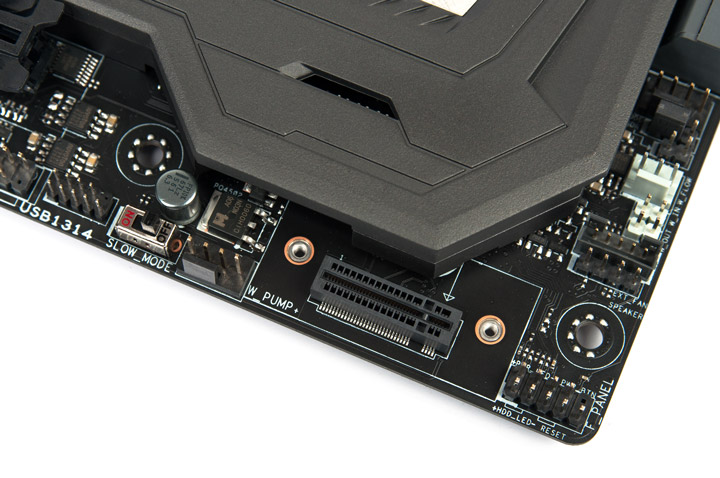

Белым пластиком выделены стойки, особый интерес представляющие для владельцев СЖО.

ASUS ROG Maximus IX Formula

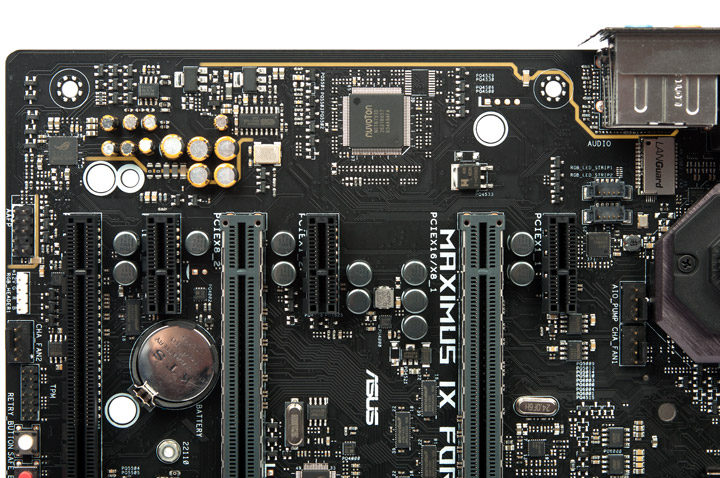

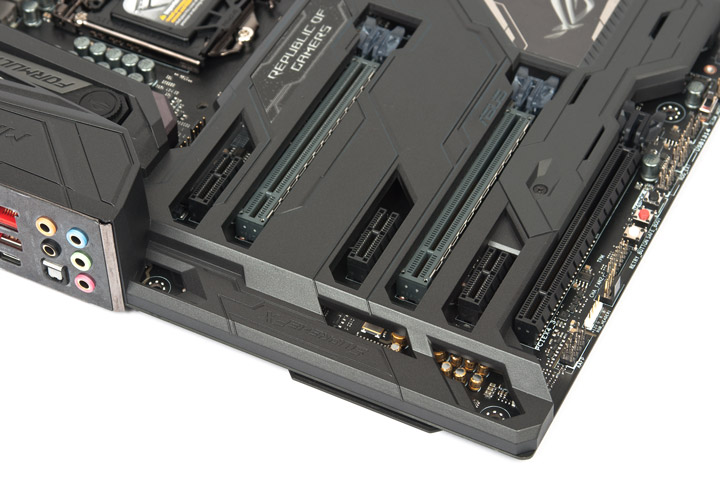

Два серых армированных гнезда смогут работать с шестнадцатью линиями PCI-E от ЦП, остальные будут взаимодействовать с хабом.

ASUS ROG Maximus IX Formula

В схему обработки звука помимо свежего кодека ALC1220 включены ЦАП с отдельным осциллятором и ОУ. Имеется экранирующий зазор, хотя в этот раз он выполнен скорее формально.

ASUS ROG Maximus IX Formula

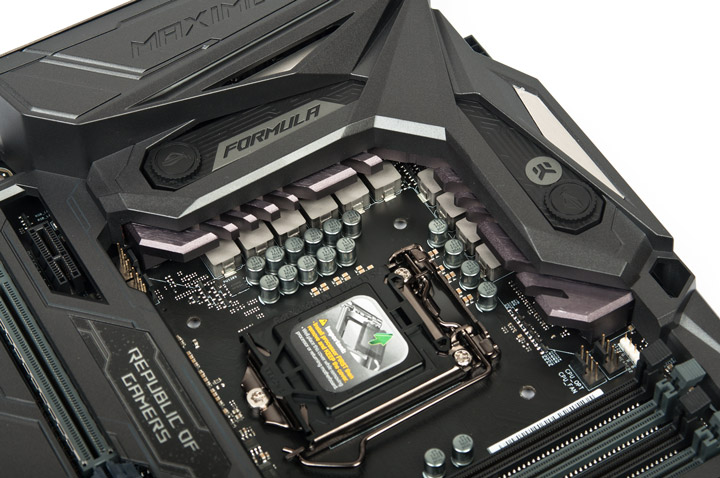

Гибридная охлаждающая система не доставит хлопот при выполнении монтажа систем охлаждения, её высота невелика.

ASUS ROG Maximus IX Formula

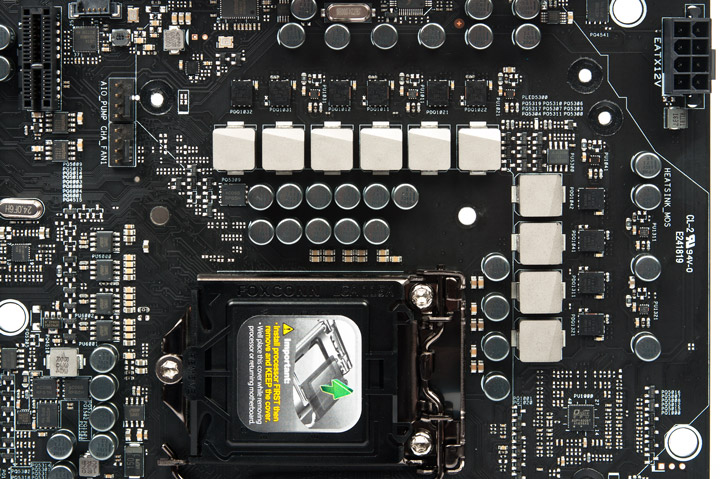

Единственное отличие в организации схемы стабилизатора питания от ROG Maximus IX Hero — бо́льшее отдаление от верхней кромки платы. Модель ШИМ-контроллера — ASP1400BT. Ему помогают шесть драйверов, находящихся неподалёку. Каждый работает с парой дросселей и силовых сборок Texas Instruments CSD87350Q5D. Четыре канала выделены для стабилизации напряжения ЦП, ещё два — для ГП. То есть, имеет место удвоение компонентов в составе каждого.

ASUS ROG Maximus IX Formula

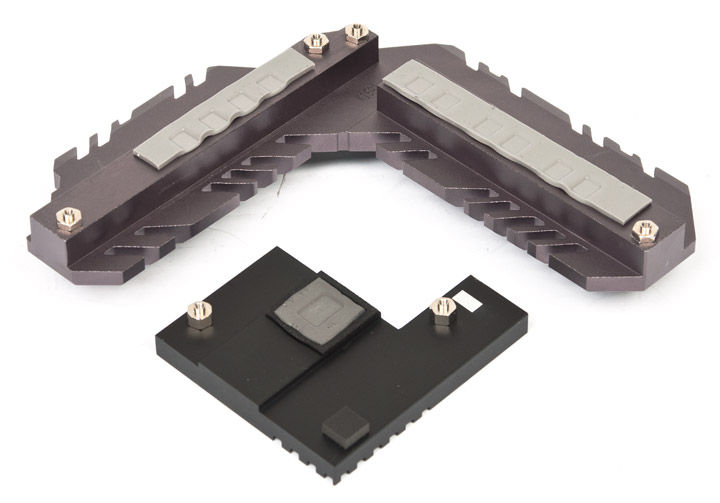

Радиаторы надёжно закреплены винтами. Роль теплопроводящей субстанции везде выполняет широкая термопрокладка.

ASUS ROG Maximus IX Formula

Обновлённая версия охладителя EK CrossChill II предполагает снижение сопротивления потоку благодаря новому подходу, вылившемуся в увеличенное число рёбер при уменьшении поперечного сечения каждого.

ASUS ROG Maximus IX Formula

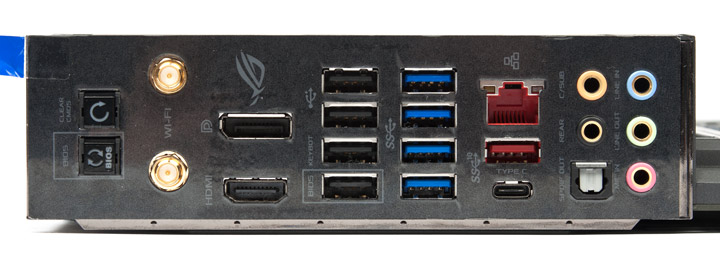

Разновидностей портов ввода-вывода на задней панели стало больше за счёт предустановленного контроллера беспроводных сетей. В остальном набор в точности такой, как у младшей модели Hero. Для современного ПК он выглядит подходящим. Конечно, нельзя не заметить уже смонтированную защитную панель. Она остаётся на своём месте и после демонтажа ROG Armor.

ASUS ROG Maximus IX Formula
