Обзор материнской платы ASUS ROG Strix H270F Gaming. Знакомимся с обновлённой серией игровых продуктов ROG Strix

Разгонный потенциал

Эксперименты проводились при участии инженерного Core i7-7700K с его штатным термоинтерфейсом под крышкой.

Поскольку здесь нельзя повышать частоту памяти, процессора и даже базовую, все усилия по улучшению производительности системы будут сосредоточены на ужесточении конфигурации задержек DRAM при частоте 2,4 ГГц, максимально возможной для ЦП поколения Kaby Lake-S. Благодаря возможности изменения различных вспомогательных напряжений, получилось добиться стабильности в работе системы с формулой 9-12-12-28-1T. На фоне аналогичного испытания при участии MSI B250M Mortar, удалось снизить на единицу tCL, правда, ради этого пришлось немного выйти за рамки условно безопасных для нашей лаборатории 1,5 В и остановиться на отметке 1,536 В. Стабилизация этого параметра не является образцовой, в ряде случаев происходило снижение до 1,504 В (согласно программному мониторингу).

ASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F Gaming

CPU IO повышалось всего на 0,1 В. Всё это в первую очередь привело к снижению латентности памяти.

ASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F Gaming

Работа процессора на частоте 4,4 ГГц и установленным на отметке 1,3 В напряжением прогрела участок платы со стабилизатором до температуры 65 °C, а главный радиатор нагрелся всего до 45 °C. Потребление системы (без учёта скачка, который я списываю на излишнюю активность Windows 10) составило 40–195 Вт.

ASUS ROG Strix H270F Gaming

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.38), Intel Management Engine Interface (11.6.0.1026), Intel IGP Driver (21.20.16.4534), GeForce 375.95 (21.21.13.7595), PhysX 9.16.0318.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.80 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.0;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);
  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10
ASUS ROG Strix H270F Gaming 0308 5.80.4084 4.3.718-x64 2.2.3509 10.0.14393
ASRock Fatal1ty Z270 Gaming K4 P1.30 5.80.4081 4.3.718-x64 2.2.3509 10.0.14393
ROG Maximus IX Formula 0701 5.80.4061 4.3.714-x64 2.2.3509 10.0.14393
ASRock Z270 Pro4 P1.30 5.80.4069 4.3.714-x64 2.2.3509 10.0.14393
ASUS TUF Z270 Mark 1 0401 5.80.4026 4.3.714-x64 2.1.2973 10.0.14393
MSI B250M Mortar 2.00 5.80.4060 4.3.714-x64 2.2.3509 10.0.14393
ASUS Prime Z270-A 0401 5.80.4021 4.3.714-x64 2.1.2973 10.0.14393
MSI Z270 Gaming M5 1.31 5.80.4043 4.3.714-x64 2.2.3509 10.0.14393
ROG Maximus IX Hero 0222 5.80.4015 4.3.714-x64 2.1.2973 10.0.14393
ASRock Fatal1ty Z170 Gaming K6 P7.10 5.80.4015 4.3.714-x64 2.1.2973 10.0.14393

Результаты тестирования

В результате активации XMP частота у памяти будет закономерно ограничена отметкой 2400 МГц, а конфигурация задержек скорректируется согласно заложенным показателям в набор модулей.

ASUS ROG Strix H270F Gaming

Частота ЦП равнялась 4,4 ГГц для любого типа нагрузки, ближайшие соперники, где действовала такая же частотная формула (из уже протестированных нами) — MSI B250M Mortar и ASRock Z270 Pro4. У продукта на базе B250 память тоже оказалась замедленной, из-за тех же ограничений системной логики.

ASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F Gaming

По всем параметрам в AIDA64 испытуемая оказалаcь лучше конкурента на базе B250.

ASUS ROG Strix H270F Gaming

ASUS ROG Strix H270F GamingASUS ROG Strix H270F Gaming

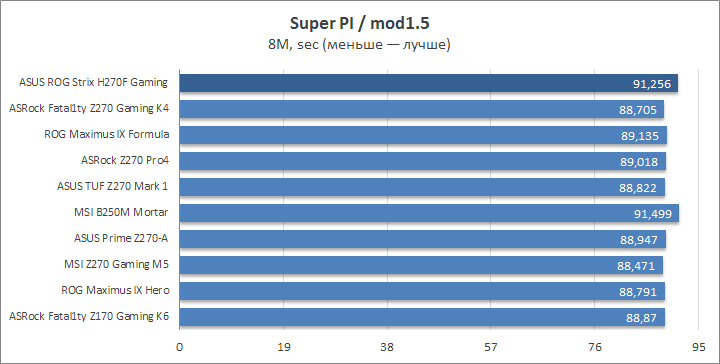

В простых «считалках» медленная память не позволяет догнать соперниц с хабом Z270.

ASUS ROG Strix H270F Gaming

ASUS ROG Strix H270F GamingASUS ROG Strix H270F Gaming

ASUS ROG Strix H270F Gaming

ASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F Gaming

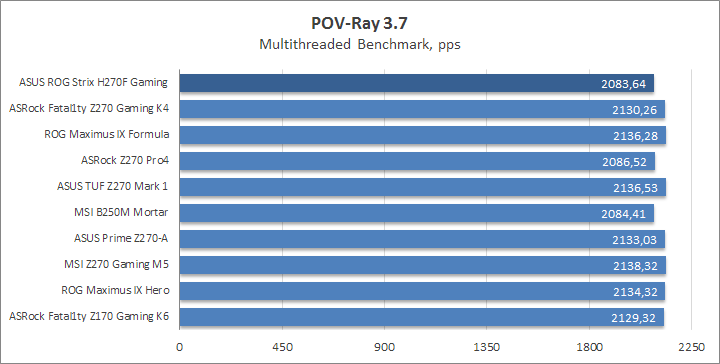

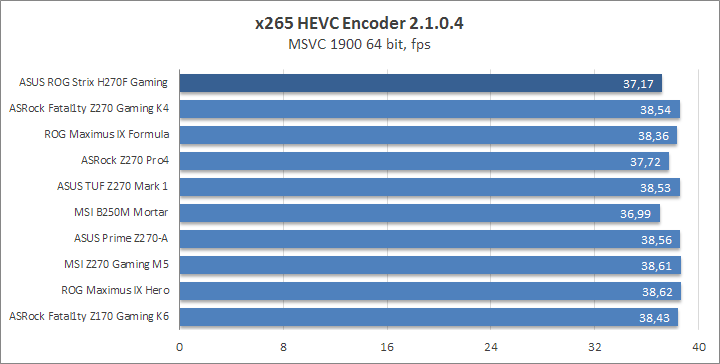

Местами — символическое, местами — более заметное, отставание есть и в более сложных комплексных задачах.

ASUS ROG Strix H270F GamingASUS ROG Strix H270F GamingASUS ROG Strix H270F Gaming

Даже Fire Stike способен уловить разницу, хотя здесь она фактически символическая.

ASUS ROG Strix H270F Gaming

ASUS ROG Strix H270F GamingASUS ROG Strix H270F Gaming
ASUS ROG Strix H270F GamingASUS ROG Strix H270F Gaming
ASUS ROG Strix H270F GamingASUS ROG Strix H270F Gaming

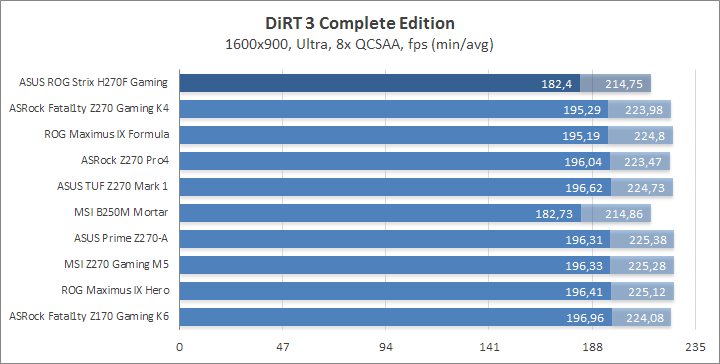

В играх с высокими графическими настройками испытуемая выглядит предпочтительнее оппонента, использующего B250. Вероятно, всё же сказывается немного лучшая работа подсистемы памяти.

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

ASUS ROG Strix H270F Gaming

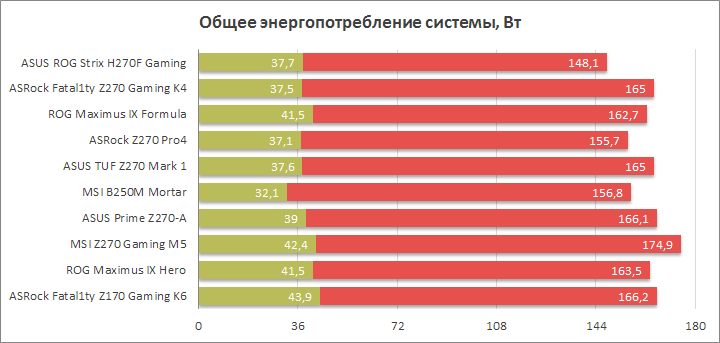

Режим простоя не является сильной стороной ASUS ROG Strix H270F Gaming, а вот при нагрузке она оказалась самой экономичной, хотя напряжение на ЦП при нагрузке поднимается до 1,3 В (для некоторых плат этот уровень был заметно ниже). Остальные напряжения оказались на несколько сотых вольт выше от их базовых значений. Например, для памяти характерной величиной были 1,36 В, а у CPU IO получилось зафиксировать уровень 0,98 В.

Вывод

Новая серия устройств ROG Strix имеет полное право на жизнь. Здесь можно отметить немного улучшенный комплект поставки по сравнению с обычными изделиями, бóльшую заботу об охлаждении силовых элементов, используются конденсаторы с повышенным сроком службы. Особенностями серии выступают программные бонусы для сетевого и звукового адаптеров. Возможности UEFI широки, есть шанс улучшить работу DRAM путём снижения задержек, а помогут в этом переменные значения вспомогательных напряжений.

Отдельной сильной стороной устройства станет наладка работы пяти охладителей, для чего можно опираться как на снижение их питающего напряжения, так и на уменьшение скважности ШИМ. Для формирования сценариев можно воспользоваться тремя системными температурами, а также значением с подключенного выносного датчика, если ним обзавестись собственными усилиями.

Сможет ли эта модель выдержать натиск конкурентов? Покажет только время, но если она всё же попала в список вероятных кандидатов на покупку, то мы не нашли ничего, что может помешать пользователю в совершении покупки.

Выбор редакции: Высокое качество
