Обзор материнской платы MSI B250M Mortar. Изучение быстродействия Core i7-7700K вместе с Intel B250

Январь 2017 года ознаменовался появлением на рынке новых процессоров Intel Kaby Lake-S, одновременно производители материнских плат выпустили продукты на базе свежей, двухсотой серии наборов системной логики. Идентичность исполнения PCH позволяет вендорам на базе однажды спроектированной PCB выпускать разные модели, сегодняшняя гостья служит подобным примером, ведь в ассортименте производителя есть аналогичная плата — MSI Z270M Mortar.

Intel B250

Фактически, B250 является самым младшим продуктом последнего поколения. По примеру ранее выпускавшихся H81 и H61, H110 остался без замены и будет актуальным представителем сотой серии, так как его базовые возможности, судя по всему, остаются достаточными для текущего времени. Дополнительно появился ещё один простой вариант, с корпоративным уклоном, — Q250. Предлагаю сравнить возможности разных PCH при помощи таблицы.

Модель Z270 Q270 H270 Q250 B250 H110
Количество модулей DIMM на канал 2     1
Количество поддерживаемых дисплеев 3     2
Версия DMI (Direct Media Interface) 3 (8 ГТ/с)     2 (5 ГТ/с)
Версия PCI Express 3.0     2.0
Максимальное количество каналов PCI Express 24  20 14 12 6
Конфигурации PCI Express x1, x2, x4
Общее количество портов USB 14    12 10
Максимальное количество портов USB 3.0 10  6 4
Максимальное количество портов USB 2.0 14    12 10
Поддержка конфигураций RAID 0, 1, 5, 10   –
Максимальное количество портов SATA 6 Гбит/с 6     4
Интегрированный сетевой адаптер MAC
Поддержка редакции для процессорного порта PCI Express 3
Поддержка конфигураций для процессорного порта PCI Express x16+x0+x0
x8+x8+x0
x8+x4+x4
x16
Технология Intel Rapid Storage +
Максимальное количество портов для накопителей PCI-E в рамках поддержки Intel Rapid Storage 2 0
Технология Intel Smart Response –
Технология Intel Trusted Execution + +

Наиболее весомая инновация — поддержка работы накопителей с интерфейсом PCI-E, главным образом реализуемая в популярном теперь формате M.2.

MSI B250M Mortar

Рассматриваемая модель оснащена подобным слотом расширения. Дополнительных адаптеров здесь нет, все возможности исходят от Intel B250.

MSI B250M Mortar

Сетевой интерфейс использует контроллер от Intel, а звук будет формироваться при участии Realtek ALC892.

Модель MSI B250M Mortar (MS-7A69 VER:1.0)
Официальная страница продукта в Сети msi.com
Чипсет Intel B250
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400, максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
2 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
Встроенное видеоядро (в процессоре) Intel HD 510/530/610/630
Видеоразъёмы DisplayPort, HDMI, DVI-D
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.1 Gen1 (4 разъёма на задней панели (один типа C), B250)
6 x 2.0 (2 разъёма на задней панели, B250)
Serial ATA 6 x SATA 6 Гбит/с (B250)
RAID
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Thunderbolt header, EZ Debug LED (CPU, DRAM, VGA, BOOT LED), колодка для подключения ленты RGB LED, поддержка AMD 2-Way CrossFireX
Цена в рознице, $ 101

Упаковка и комплектация

Заметно изменилось оформление коробки, став более сдержанно-строгим. Внутри плата находится на отдельном картонном поддоне.

MSI B250M Mortar

Сзади сообщают о наличии системы подсветки красных оттенков и поддержки ленты LED RGB. Другие особенности не являются чем-то уникальным.

MSI B250M Mortar

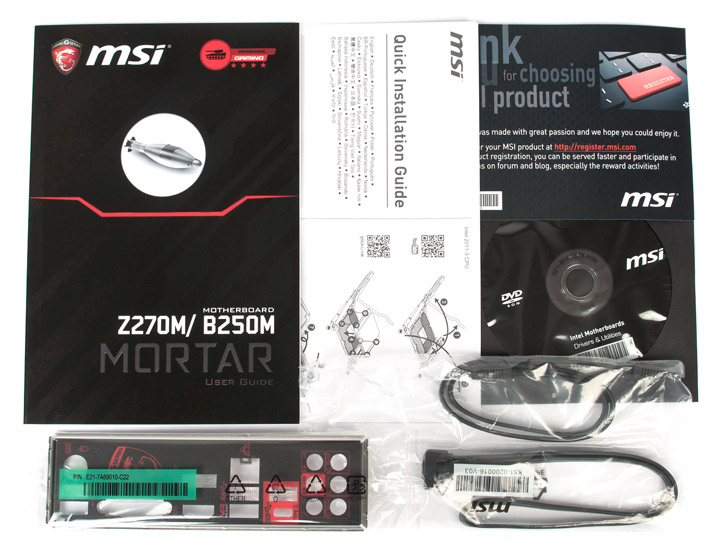

Есть базовый комплект поставки, это:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • карта регистрации покупателя;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
MSI B250M Mortar

Внешний вид

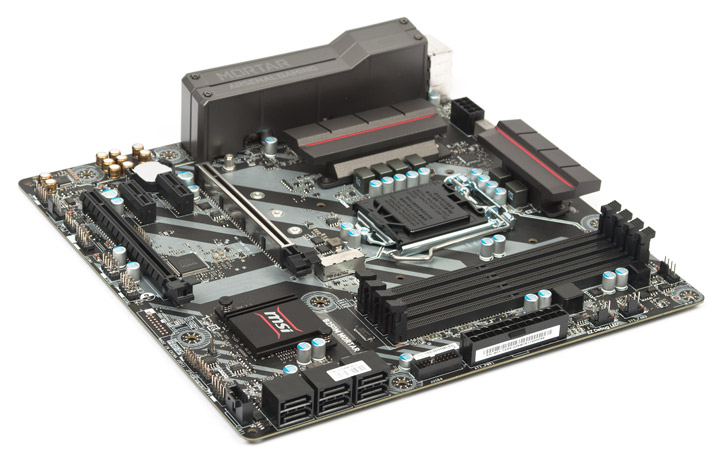

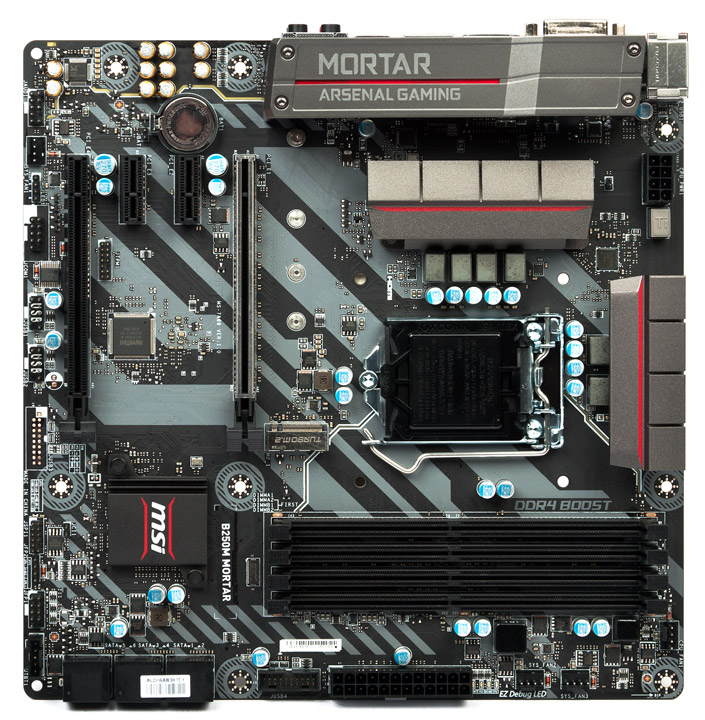

Размер продукта позволяет воспользоваться восемью точками крепления. Есть декоративный колпак над портами ввода-вывода у задней панели. Армирование присутствует только у главного гнезда PCI-E и нового M.2.

MSI B250M Mortar

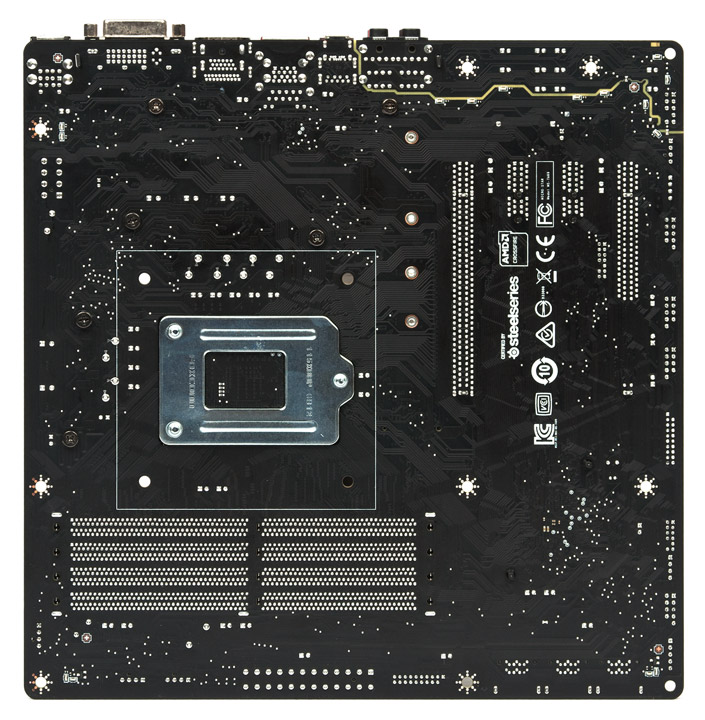

На обратной стороне примечательны лишь светодиоды, находящиеся не только у изолирующей звуковую часть полосы текстолита, но и у трёх оставшихся углов, в каждом есть по две единицы.

MSI B250M Mortar

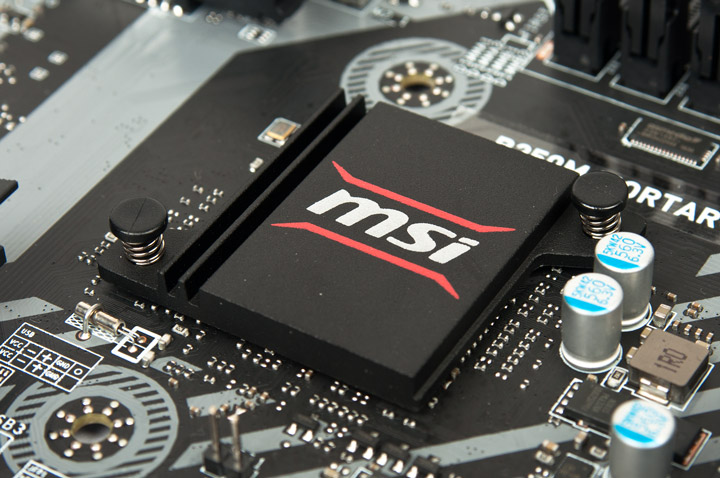

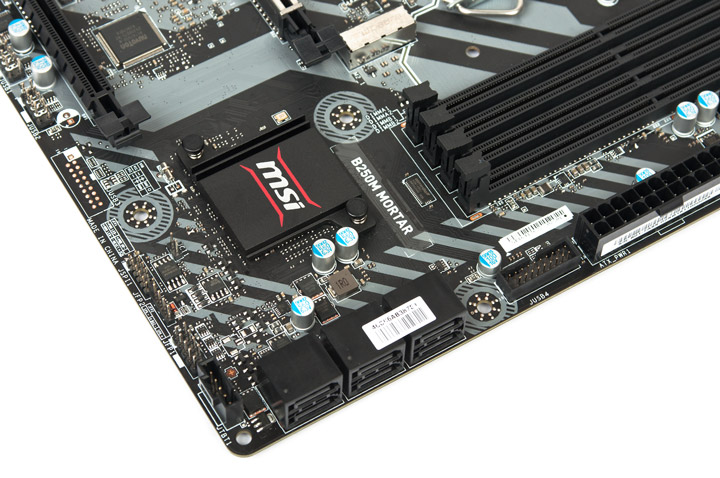

Радиатор на хабе установлен небольшой, без каких-либо изысков.

MSI B250M Mortar

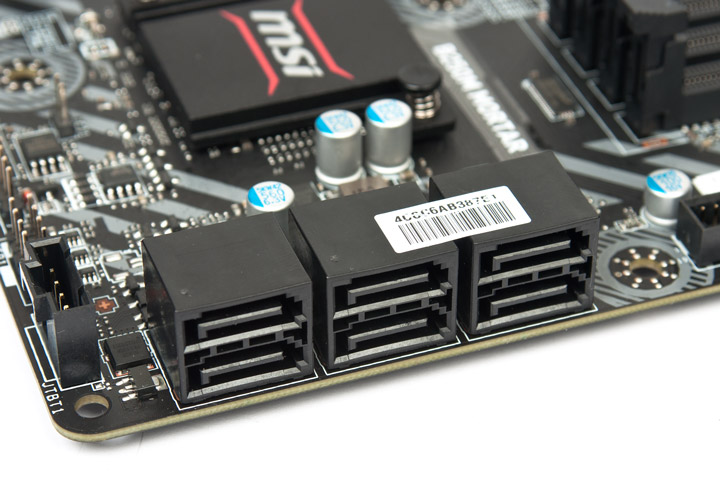

Шесть продольных гнёзд SATA предусмотрены для накопителей.

MSI B250M Mortar

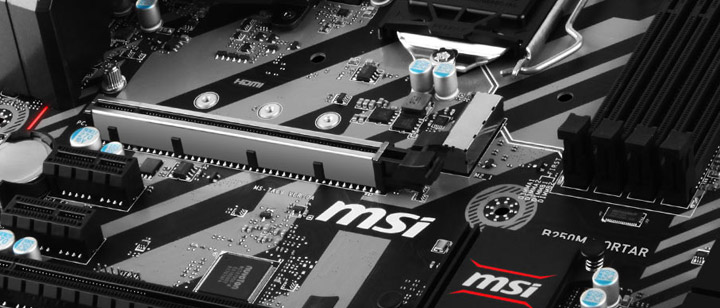

M.2 позволит подключить самые разнообразные по габаритам устройства.

MSI B250M Mortar

Нет вспомогательных кнопок или переключателей, корпусная вилка интерфейса USB третьего поколения может быть использована только одна. Помимо подсветки, на плате есть диагностический комплекс из четырёх красных светодиодов EZ Debug LED.

MSI B250M Mortar

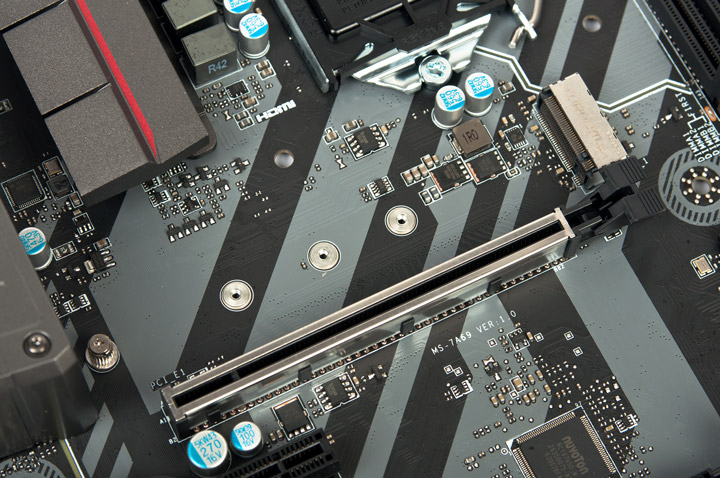

Верхнее гнездо PCI-E работает с процессором, а остальные — с чипсетом.

MSI B250M Mortar

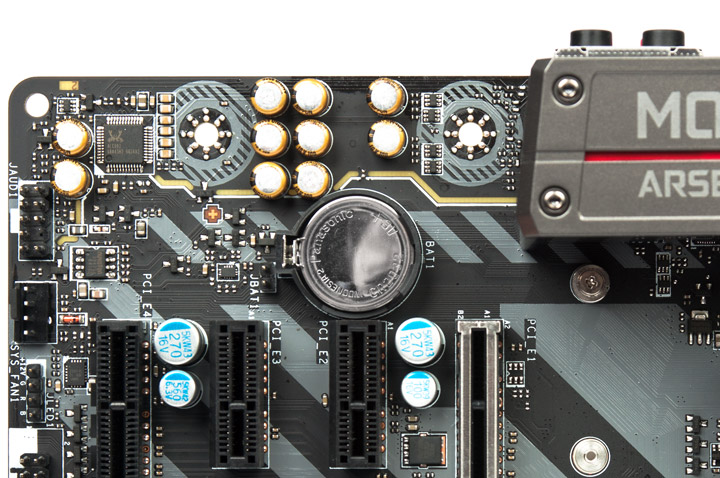

В помощь к кодеку не предусмотрели даже единичного операционного усилителя.

MSI B250M Mortar

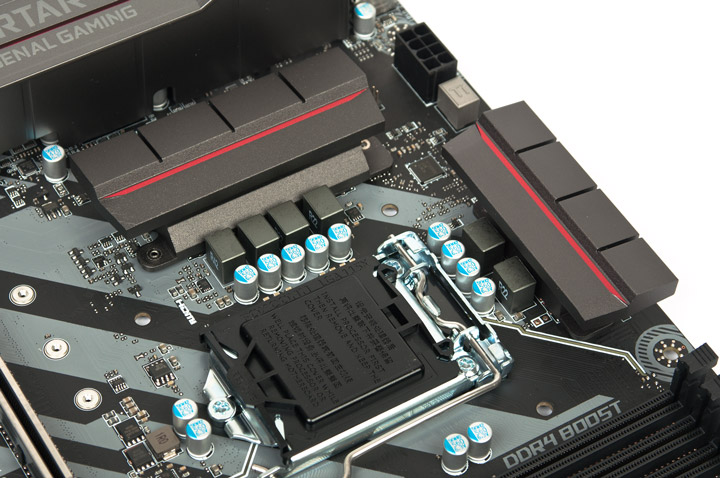

Стабилизатор питания для процессора выглядит проще, если взглянуть на устройства с бо́льшим ценником, но факт наличия радиаторов вселяет оптимизм. Их высота средняя, то есть они не создадут проблем при монтаже систем охлаждения.

MSI B250M Mortar

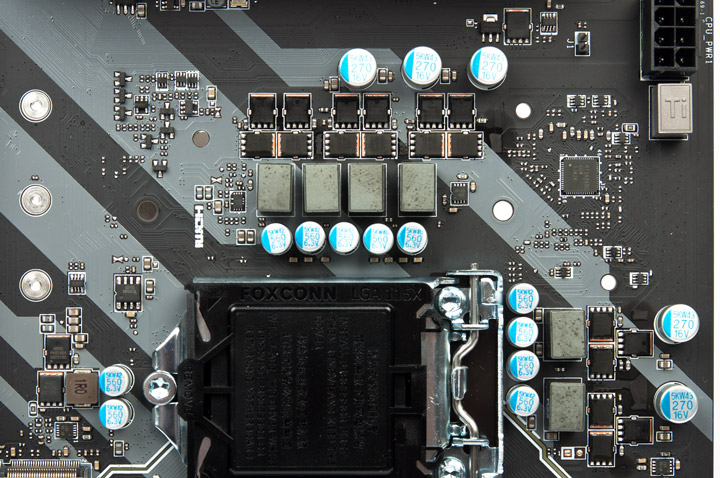

Схема преобразователя основана на Richtek RT3606BC. Это пятиканальный ШИМ-контроллер. Два канала отведены под графическую систему, для процессора предусмотрено три линии. Схему дополняют ещё два внешних драйвера. Силовые элементы от Niko Semiconductor — PK616BA и PK632BA. В каждом канале стабилизатора ЦП их по две единицы (всего — четыре), а для ГП исключили один PK616BA, оставив три элемента. На шестом дросселе я намерил 1 В, вероятно, он входит в схему стабилизации CPU IO (или же CPU SA, но тогда значение несколько ниже ожидаемых 1,05 В).

MSI B250M Mortar

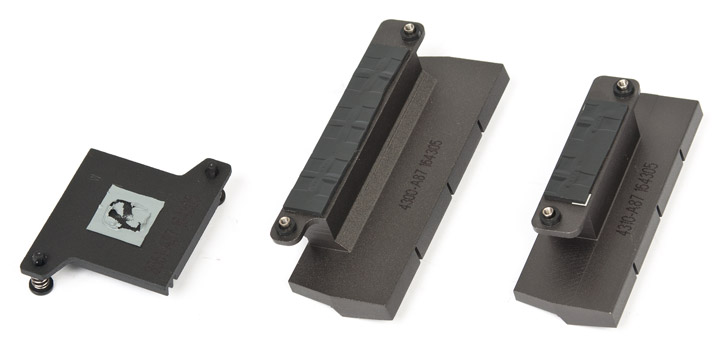

Радиаторы не имеют большой площади рассеивания ввиду отсутствия рёбер. Чипсетный использует как проводник тепла пасту, а для транзисторов выбрали обычные резинообразные прокладки. Их контакт с силовыми сборками обеспечен хорошим винтовым прижимом.

MSI B250M Mortar

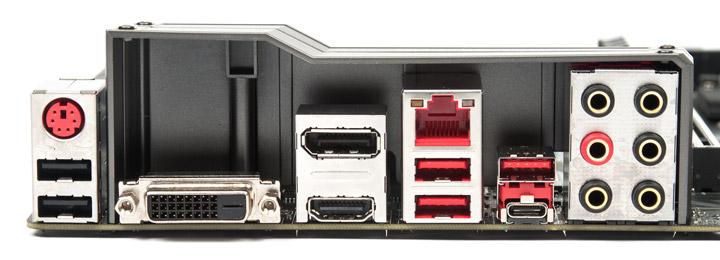

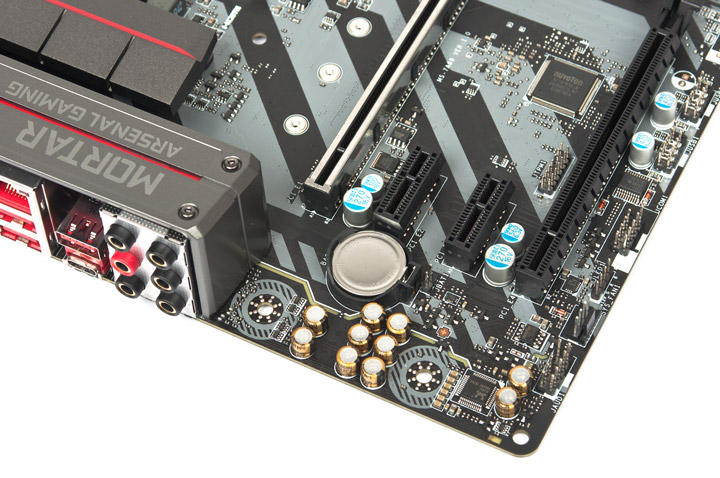

На задней панели производитель реализовал максимум возможностей, заложенный в Intel B250. Огорчить может, разве что, отсутствие оптического S/PDIF.

MSI B250M Mortar
