Материнские платы ASUS Formula всегда стояли неким особняком на фоне остальных решений серии ROG Maximus. Не уступая по своим оверклокерским возможностям старшим продуктам ряда Extreme, они обладают своими уникальными особенностями. Например, на силовые элементы преобразователя питания процессора в таких моделях устанавливается теплосъемник для подключения к контуру водяного охлаждения. Или же пластиковый обвес, накрывающий полностью всю плату, которым ранее могли также похвастаться решения серии TUF. Хотя, подобные крышки уже начали использоваться на платах Maximus Core (и даже Rampage Extreme, чего ранее никогда не происходило), что делает водоблок на модуле VRM теперь единственной эксклюзивной особенностью серии Maximus Formula.
Кроме того, за несколько последних поколений продуктов ROG, красно-черное цветовое оформление материнских плат плавно перешло в графитово-черное, а теперь уже в полностью черное с зеркальными элементами, которые скрывают модную нынче RGB-подсветку. К счастью, в отличие от конкурирующих решений, платы ROG не светятся как новогодняя ёлка, а лишь подчеркивают стиль исполнения устройства.
Плата Maximus XI Formula, выполненная на базе новейшего чипсета Intel Z390 и приуроченного к выходу процессоров Core 9000-й серии, является одной из последних решений серии ROG. Заключенная в пластиковую «броню», она все также оснащена водоблоком на силовых элементах, при этом получила некоторые изменения по сравнению с моделями прошлых поколений.
Какие именно — мы узнаем чуть ниже, а пока предлагаю ознакомиться с основными характеристиками рассматриваемого продукта.
| Модель | ASUS ROG Maximus XI Formula |
|---|---|
| Официальная страница продукта в Сети | asus.com |
| Чипсет | Intel Z390 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i9, Core i7, Core i5, Core i3, Pentium, Celeron (Coffee Lake-S) |
| Память | 4 DIMM DDR4 SDRAM 2133/2400–4400*(OC), максимум 64 ГБ |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4/x2) 1 x PCI Express 3.0 x1 |
| M.2 | 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) |
| Встроенное видеоядро (в процессоре) | Intel UHD 610/630 |
| Видеоразъёмы | HDMI 1.4b |
| Количество подключаемых вентиляторов | 7x 4pin, 1x 5pin (Extension Fan connector) |
| Порты PS/2 | – |
| Порты USB | 5 х 3.1 Gen2 (4 разъёма на задней панели (один C), Z390) 8 х 3.1 Gen1 (4 разъёма на задней панели, Z390) 4 x 2.0 (Z390) 2 х 3.1 Gen1 (2 разъема на задней панели ASMedia ASM1042A) |
| VR Ready | + |
| Serial ATA | 6 x SATA 6 Гбит/с (Z390) |
| RAID | 0, 1, 5, 10 (SATA, Z390) |
| Встроенный звук | SupremeFX (7.1, HDA): Codec — S1220 (Realtek ALC1220) DAC — ESS Sabre ES9023P Op Amp — Texas Instruments RC4580 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I219-V (Gigabit Ethernet) Aquantia AQC-111C (5Gb Ethernet) Intel Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac, 2x2 MU-MIMO), Bluetooth 5.0) |
| COM | – |
| TPM | – |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Водоблок CrossChill III от EK, ROG RGB Armor (защищена в т. ч. и задняя панель), ROG Water Cooling Zone (поддержка датчика потока и пары температурных), LiveDash OLED, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, кнопки: Start, Reset, ClrCMOS, пеерключатель MemOK!; технологии: Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header и Aura Addressable Strip Header), USB BIOS Flashback и прочие |
| Цена в рознице, $ | 535 |
Упаковка и комплектация
Maximus XI Formula поставляется в крупной коробке стандартного как для серии ROG дизайна, лишь цветовые акценты в оформлении окончательно сместились в сторону темных оттенков. На обратной стороне упаковки указаны основные характеристики платы, особое внимание при этом уделяется радиатору для накопителей формата M.2, OLED-индикатору, встроенной сети на 5 Гбит и водоблоку CrossChill EK III.
Комплект поставки примерно такой же, как и у прошлой модели серии Maximus Formula:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- диск с драйверами и фирменным ПО;
- отдельная наклейка с логотипом ROG;
- комплект наклеек с различными изображениями серии ROG;
- подставка для чашки также с эмблемой ROG;
- купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
- карточка с благодарностью покупки продукта ROG;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
- два кабеля SATA 6Gb/s в оплетке, один из которых с Г-образным разъёмом на одном из концов;
- удлинитель для подключения управляемой светодиодной ленты;
- удлинитель для подключения светодиодной ленты RGB;
- переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
- двойной жёсткий мостик для организации SLI;
- выносная антенна с возможностью фиксации лишь одного положения;
- переходник с интерфейса USB 3.1 Gen1 на USB 2.0 для корпусного кабеля.
Любители самостоятельно доводить систему до ума будут приятно удивлены наличием двух SATA-кабелей в оплетке, и им останется лишь сделать раундинг шлейфов от блока питания.
Внешний вид и функциональность
Как уже отмечалось выше, дизайн новой Formula изменился, плата стала однотонной. Пластиковый кожух теперь более строгий, количество граней на нем сведено к минимуму, но они все также повторяют направление линий, расположенных между собой под углом 45°. Зеркальные вставки подчеркивают элегантность устройства, и возникает ощущение, что новинка теперь рассчитана на более взрослую аудиторию, чем прошлые экстравагантные решения ROG. Сразу бросается в глаза отсутствие среднего крепежного отверстия, место которого занял OLED-дисплей.
Компоновка элементов также претерпела некоторых изменений. По сравнению с Maximus X Formula был добавлен еще один разъем питания для процессора на четыре контакта, убрана пара PCI-E x1, место одного из которых занял разъем M.2 — ранее он был вертикального исполнения и требовал дополнительную металлическую стойку для крепления накопителя. Часть разъемов для RGB-лент переехало на верхний край.
Защитная пластина на обратной стороне теперь закрывает почти всю плату, лишь под сокетом есть свободное место, тогда как раньше оно было и под чипсетом.
Водоблок стал более массивен и полностью накрывает дроссели, никаких дополнительных ребер-прорезей, увеличивающих площадь рассеивания тепла и улучшающих вентиляцию околосокетного пространства, теперь нет.
Помимо силовых транзисторов, он охлаждает дроссели и контроллер 5-гигабитной сети — под каждые элементы используются свои термопрокладки. Для подключения к контуру водяного охлаждения предусмотрены 1/4″ отверстия под фитинги, закрытые пластиковыми пробками.
Если обходиться без СВО, то площадь рассеивания тепла у такого радиатора не сильно большая, так как верх металлического бруска прикрыт крышкой из ацеталя, которая в свою очередь накрыта основным кожухом. С другой стороны, он неплохо справляется со своей задачей — при разгоне Core i7-9700K температура ребра радиатора возле разъемов питания процессора была около 50–60 °C.
Сам же преобразователь CPU процессора выполнен на ШИМ-контроллере Digi+ ASP1400CTB, известном нам по доступным продуктам ASUS, рассмотренным ранее. Управляет он 10-ю силовыми чипами Vishay SiC639 (VRPower, они же DrMOS), состоящими из пары полевых транзисторов и драйвера. Восемь таких микросхем предназначены для питания процессорных ядер, еще две идут для встроенного GPU.
Обратная сторона платы, в районе силовых элементов, дополнительно охлаждается через термопрокладки защитной пластиной, выполненной из металла.
Радиатор для хаба Intel Z390 представляет собой обычную пластинку из алюминиевого сплава с небольшим количеством ребер по углам. Естественно, этот охладитель скрывается в недрах пластикового кожуха.
Из возможностей, которые оценят продвинутые пользователи, отмечу наличие POST-индикатора и кнопок Start/Reset в верхнем правом углу платы. Там же, возле разъема питания материнской платы, находятся индикаторы инициализации устройств во время старта системы. Разъемы DIMM в месте ключа усилены металлической вставкой, тем самым напоминают решения серии Apex. В этом же углу можно обнаружить две гребенки (5- и 12-вольтовые) для подключения RGB-лент и разъемы для двух вентиляторов процессорного кулера и одного мощного пропеллера с током нагрузки до 3 А. Возле сокета, ближе к задней панели, расположены еще пара разъемов — один для корпусного вентилятора, а второй уже рассчитан на помпу необслуживаемой СВО.
На нижнем краю платы нашлось место еще для одного разъема под корпусную вертушку и одного для помпы полноценной «водянки». Рядом находятся две гребенки RGB и кнопка Retry_Button, позволяющая попасть в UEFI при проблемном страте ПК после неправильных настроек системы. Правее расположен разъем Node для совместимого оборудования, которым можно управлять самой «материнкой» (например, блоки питания), и переключатель MemOK! II, пришедший на смену кнопки одноименной функции, чуть дальше — контакты внешнего термосенсора.
Еще один разъем для корпусного вентилятора находится прямо возле SATA-портов, а возле него — контакты для датчиков протока и температуры жидкости в СВО. Есть еще гнездо для кабеля от Fan Extension Card, позволяющей подключить несколько дополнительных вентиляторов и термодатчиков. Эту карту, к сожалению, придется приобретать самостоятельно.
Отдельного разговора заслуживает 2″ OLED-экран LiveDash, способный отображать не только процедуру инициализации устройств при старте системы, но и температуру процессора, а после настройки в соответствующем ПО — частоту CPU, скорость вращения вентиляторов, помп и пр.
Можно пойти еще дальше и в том же ПО выбрать отображение статичной картинки или даже анимации. Есть готовые варианты, но можно добавить и свои. Только вот при установке габаритной процессорной СО эта вся красота скроется с глаз и чтобы ее увидеть — придется переходить на системы жидкостного охлаждения.
Подсветка платы нисколько не раздражает, переливающиеся всеми цветами радуги линии неназойливо украсят ПК. Подсвечиваются также кнопки старта/перезагрузки системы, а также места расположения USB- и SATA-портов. Режимы свечения и палитру можно настроить в утилите Aura.
Правда, зачем подсвечивать нахождение разъемов осталось загадкой. Видимо, так красиво, потому что светодиоды даже не сигнализируют о подключении кабелей к тому или иному порту. Последних шесть штук SATA 6Gb/s и один USB 3.1 Gen1, расположенных параллельно плате. Рядом с ними в отдельной нише «брони» приютился еще один разъем, USB 3.1 Gen2, который не удосужился намека хоть на какую-нибудь индикацию.
Продолжая тему периферийных интерфейсов, рассмотрим нижний край материнской платы, где установлены два обычных USB 2.0 и еще один USB 3.1 Gen1. В специальном углублении пластикового кожуха можно разместить пару накопителей форм-фактора M.2 максимального типоразмера 2280 для одного и 22110 для другого разъема, причем, если установить самый большой SSD, то второй можно будет использовать лишь формата 2242. Оба накопителя в итоге накрываются общим алюминиевым радиатором-пластинкой, на котором предварительно установлены термопрокладки.
Установка второго разъема M.2 между двумя последними PCI-E x16 и следование концепции общей стилистики устройства привели к тому, что плата лишилась пары слотов с одной линией скоростного интерфейса. Теперь ROG Maximus XI Formula может предложить пользователю два усиленных металлом разъема PCI-E x16 для установки видеоадаптеров, еще один такого же формата, но полностью пластиковый и с четырьмя линиями от хаба Z390 для установки плат расширения, и один PCI-E x1. Только вот при подключении всех SATA-накопителей у чипсетного PCI-E x16 будет активно лишь две линии PCI Express.
Учитывая неплохую в принципе звуковую часть материнской платы такого количества слотов должно быть более чем достаточно, особенно, если установить видеокарты с двух-трехслотовыми системами охлаждения, когда платы расширения особо не поставишь. Звуковой тракт новинки выполнен на 7.1-канальном кодеке Realtek ALC1220 с использованием ЦАП ESS и операционного усилителя производства Texas Instruments. Аудио-часть отделена от основной платы вытравленными в текстолите дорожками, а кодек экранирован, в отличии от десятой версии Maximus Formula.
На задней панели сосредоточены уже оставшиеся интерфейсы. Это шесть портов USB 3.1 Gen1, четыре USB 3.1 Gen2, один из которых Type-C, HDMI, LAN-порты на 1 и 5 Гбит, два разъема для подключения антенны, пять аудио-разъемов, S/PDIF, кнопка сброса настроек UEFI и кнопка активации технологии USB BIOS Flashback.
Возможности UEFI
Рассматриваемая материнская плата принимала участие при тестировании процессора Intel Core i7-9700K, поэтому была прошита встроенной утилитой EZ Flash 3 версия UEFI 0506. Каких-либо проблем при обновлении микрокода, естественно, не наблюдалось.

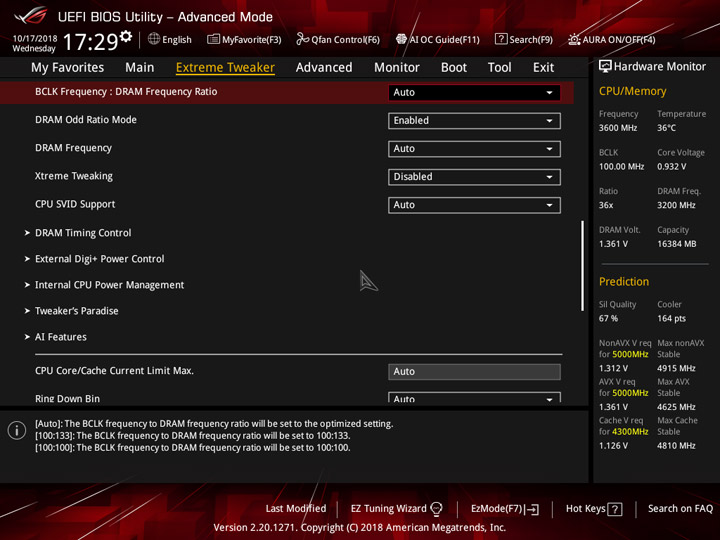

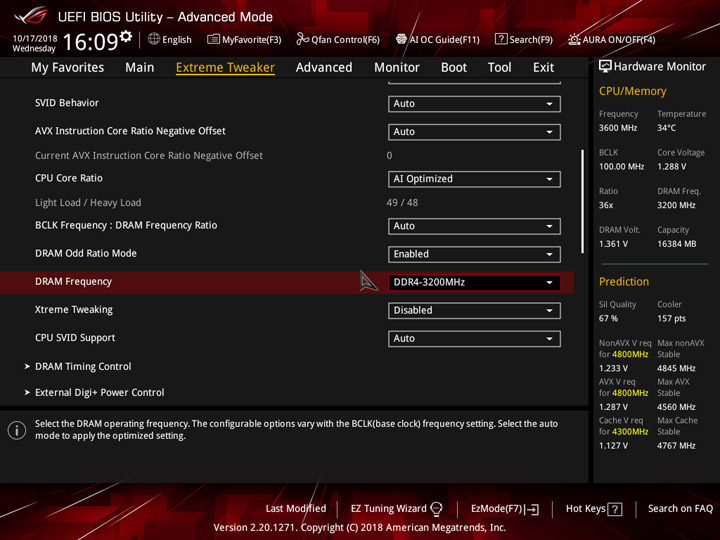

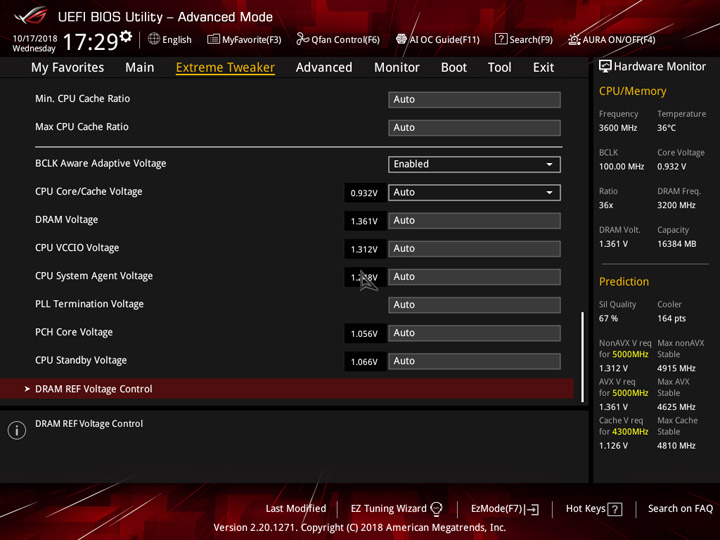

При входе в UEFI пользователь сразу попадает в меню Extreme Tweaker, где может произвести тонкую настройку системы, включая изменение базовой частоты, режимов работы ядер CPU, множителя процессора и кэша, режимов работы и частоты памяти, а также таймингов и напряжений. Есть предусмотренные профили для разгона системы и подстройки памяти.
Стандартно для продуктов ASUS присутствуют богатые возможности по управлению подсистемой питания процессора и ОЗУ, лимитами потребляемой мощности и тока CPU.
Все значения основных настроек представлены в таблице:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| BCLK Frequency (МГц) | 40–104, 104–1000 | 0,05, 0,0625 |
| CPU Core Ratio (Multiplier) | 8–83 | 1 |
| CPU Load-line Calibration | Auto/Default/Level1…8 | 1 |
| CPU Current Capability (%) | Auto/100…140 | 10 |
| CPU Core Voltage Override (В) | 0,6–1,7 | 0,005 |
| CPU Core Voltage Offset (В) | (+/–) 0,005–0,635 | 0,005 |
| CPU Cache Ratio (Multiplier) | 8–83 | 1 |
| DRAM Frequency (МГц) | 800–6400, 800–8533 | 100, 133 |
| DRAM Voltage (B) | 1,0–2,0 | 0,005 |
| CPU System Agent Voltage (В) | 0,7–1,8 | 0,0125 |
| CPU VCCIO Voltage (В) | 0,9–1,8 | 0,0125 |
| PCH Core Voltage (В) | 0,9–1,8 | 0,01 |
| Max. CPU Graphics Ratio (Multiplier) | 1(by CPU)–60 | 1 |
| CPU Graphics Voltage Override (В) | 0,6–1,7 | 0,005 |
| CPU Graphics Voltage Offset (В) | (+/–) 0,005–0,635 | 0,005 |
При частом использовании той или иной функции полезной будет возможность создать свое меню в My Favorites.
Следующий раздел позволит пользователю почерпнуть всю необходимую информацию об установленном CPU, версии прошивки, частоте и объеме памяти. В Main также можно будет выбрать язык интерфейса, время и дату, ну и пароль для входа.
Управление встроенными контроллерами, поддерживаемыми процессором технологиями энергосбережения, подсветкой, просмотр SMART — все это доступно в Advanced.
Раздел Monitor позволяет отследить напряжение питания, температуру компонентов и скорость вращения вентиляторов, плюс задать режим работы последних. Доступны показания трех встроенных термодатчиков, одного внешнего, пары системы СВО и еще трех при подключении фирменного контроллера. Общее количество устройств для измерения частоты вращения крыльчатки достигает 12, включая датчик потока жидкости. Можно указать режим работы вентиляторов и помп, тонко настроить каждое устройство по отдельности в зависимости от температуры того или иного компонента системы.
В Boot настраиваются опции прохождения процедуры POST и загрузки системы. Тут же находится функция CSM, включение которой позволит запуститься системе со старым «железом».
Tool представляет собой не что иное, как сборник встроенных утилит, облегчающих сборку и настройку системы. Тут есть уже знакомая всем EZ Flash 3 для обновления микрокода, SSD Secure Erase, позволяющая на низком уровне очистить твердотельный накопитель. Есть возможность сохранить до восьми пользовательских профилей с настройками, просмотреть SPD установленных модулей памяти и режимы работы слотов PCI-E x16, настроить параметры для работы с выносной панелью OC Panel, если у кого-то такая завалялась после апгрейда.
Комплектное ПО
На комплектном диске поставляется стандартный набор фирменных утилит и стороннего ПО, которые мы не раз уже рассматривали в прошлых материалах, посвященных материнским платам ASUS.
| Программное обеспечение | |
|---|---|
| Фирменное | AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information, USB BIOS Flashback), AURA, LiveDash, Mem TweakIt, RAMCache III, RAMDisk |
| Звуковое | Sonic Studio III |
| Сетевое | GameFirst V, Overwolf (freeware) |
| Дополнительное | DAEMON Tools (freeware), Intel XTU (freeware), ROG CPU-Z (freeware), WinRAR (пробная версия на 30 дней) |
Особо выделим LiveDash, позволяющую настроить отображение информации на OLED-экране. В утилите пользователь может задать какие параметры должен отображать дисплей, статичную картинку или анимацию, выбранную из предложенных вариантов или самостоятельно подготовленных, или даже ввести текст.
Отметим также утилиту AURA, раз плата всем своим видом показывает готовность стать частью системы с RGB-подсветкой. Здесь можно настроить режим работы подсветки как самой платы, так и подключаемых лент, синхронизировать устройства или заставить работать их по отдельности.
Тестовый стенд
В состав стенда вошли следующие комплектующие:
- процессор: Intel Core i7-9700K (3,6 ГГц);
- память: G.Skill Flare X F4-3200C14D-16GFX (2x8 ГБ, 3200 МГц, 14-14-14-34-1T, 1,35 В);
- кулер: Noctua NH-U14S + NF-A15 PWM;
- видеокарта: GeForce GTX 1080 Founders Edition;
- накопитель №1: Kingston SSDNow A400 240GB;
- накопитель №2: Intel SSD 320 300GB;
- блок питания: Seasonic X-650 (SS-650KM);
- операционная система: Windows 10 Pro (1803);
- драйверы: Intel Chipset Driver 10.1.1.45, Intel Management Engine Interface Driver 11.7.0.1017, OpenCL Runtime for Intel Core Processors (16.1.2), NVIDIA GeForce 416.16.
Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
Сравнительное тестирование продуктов на различных чипсетах мы уже проводили недавно, поэтому сосредоточимся исключительно на разгонных возможностях платы.
Разгонный потенциал

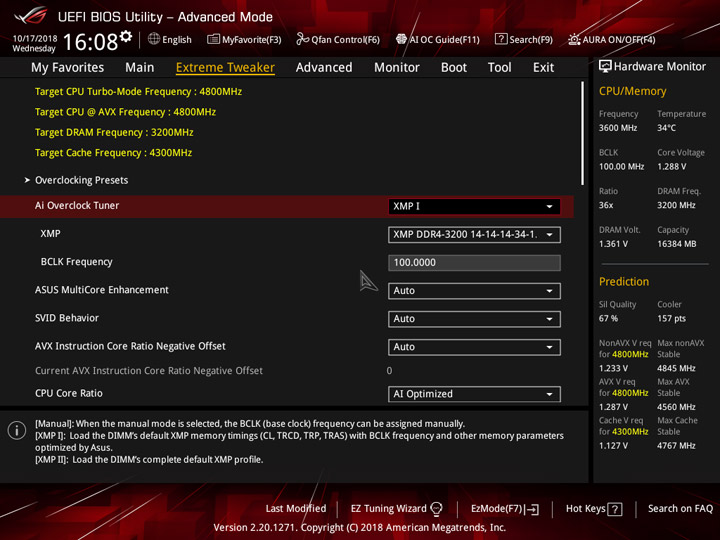

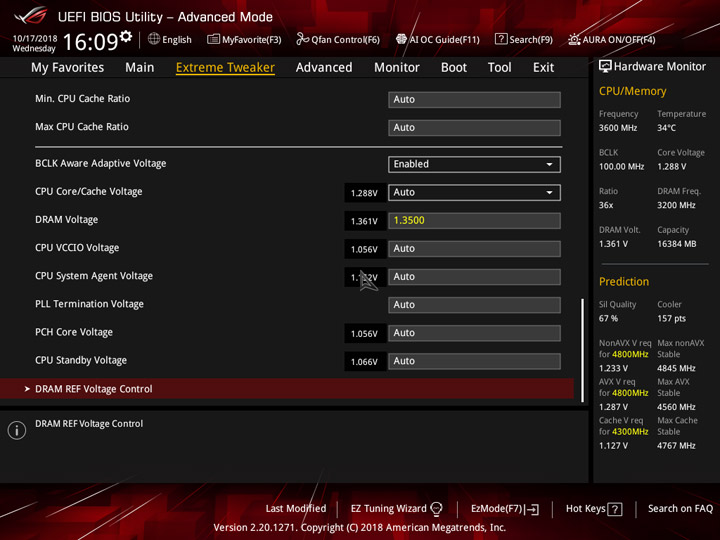

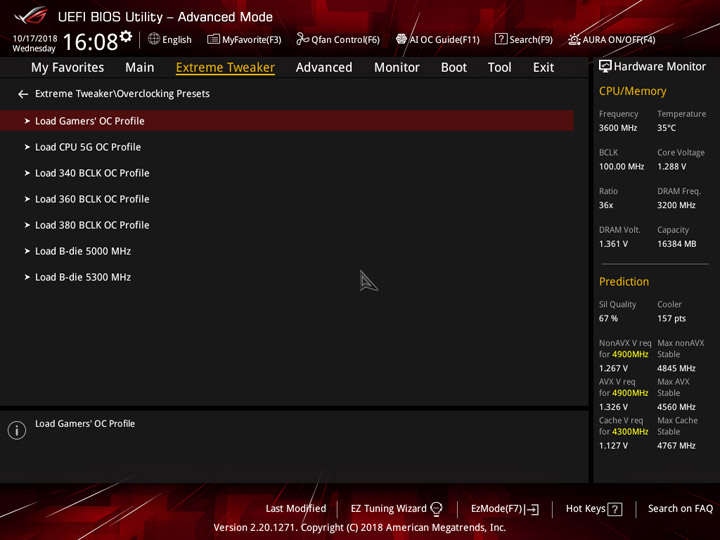

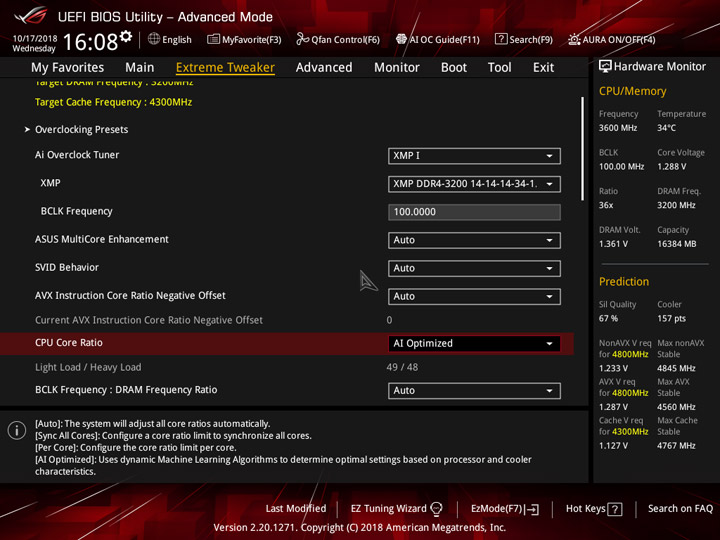

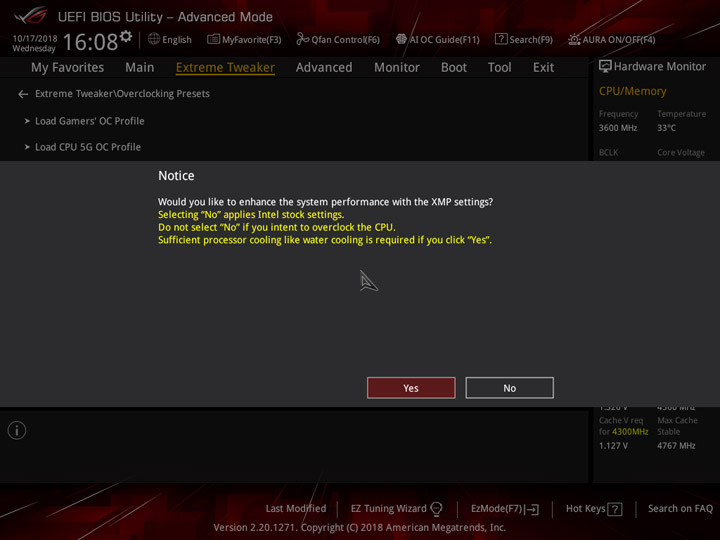

С используемой прошивкой UEFI версии 0506 пользователю доступно несколько профилей для разгона процессора, базовой частоты и памяти. Из доступного списка для нашего «железа» оптимальным оказался Gamer’s OC Profile. С ним у памяти автоматически активировался профиль XMP, с соответствующей установкой частоты, таймингов и напряжения, пункт по изменению множителя процессора перевелся в режим AI Optimized со значениями 49 для слабой нагрузки и 48 для многопоточных приложений.

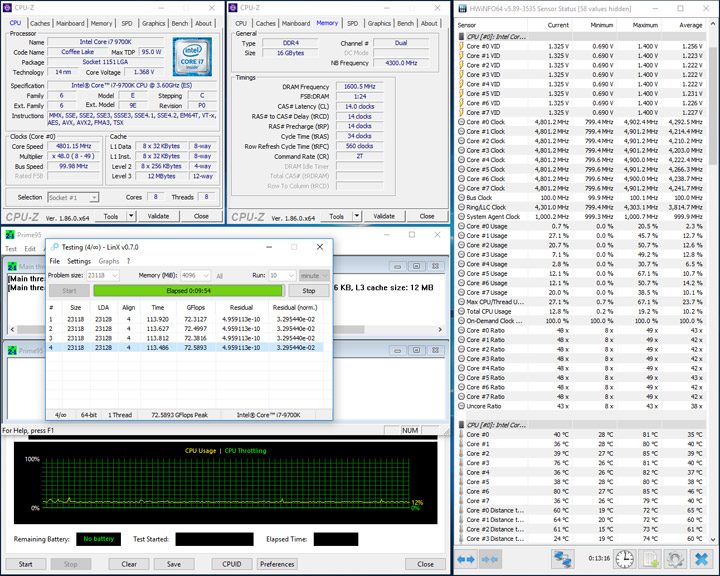

При таких установках частота процессора при однопоточной нагрузке действительно достигала 4900 МГц для отдельных ядер, тогда как задействование CPU на полную снижало частоту на 100 МГц, напряжение питания при этом составляло около 1,3 В.

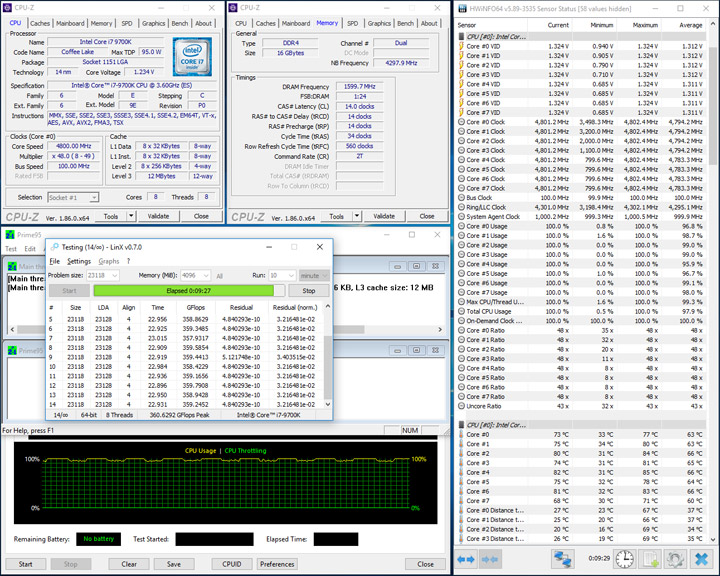

Расчеты в LinX 0.7.0 за 10 минут прогревали некоторые ядра до 85 °C, а Prime95 уже за 30 минут смог «раскочегарить» процессор до 92 грд. И это под суперкулером Noctua NH-U14S с двойным вентилятором!

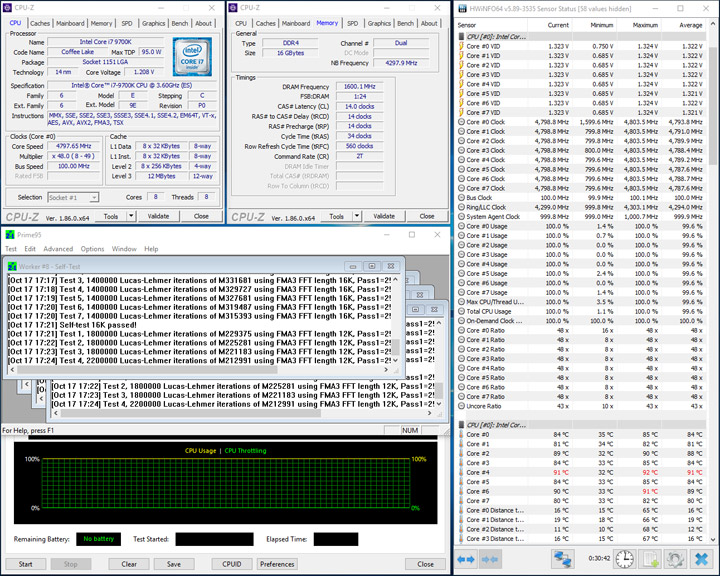

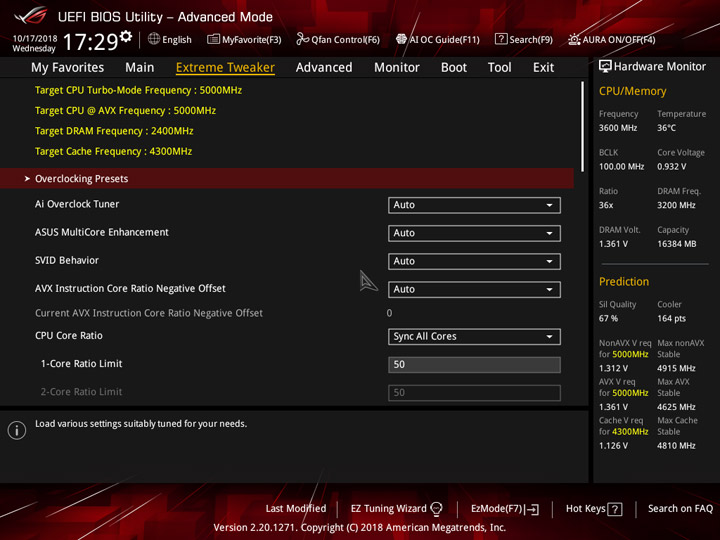

Следующий профиль — CPU 5G OC Profile — увеличивает лишь множитель на всех ядрах до 50 с соответствующим напряжением, которое равнялось около 1,36 В.

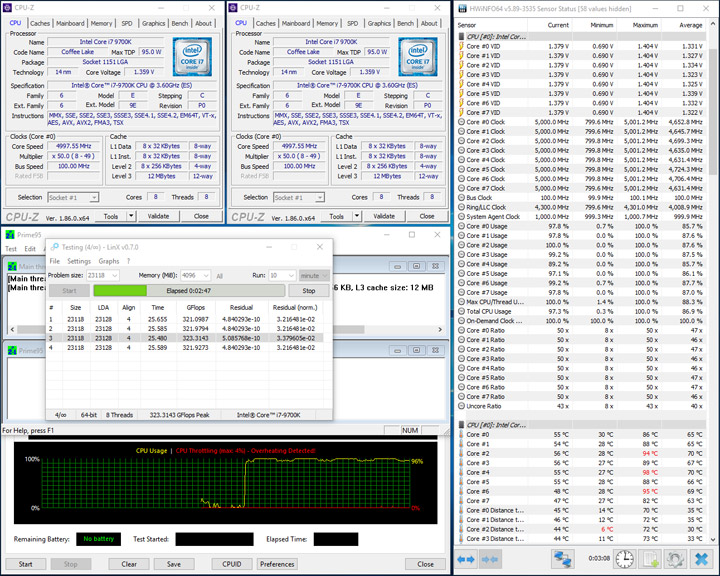

К сожалению, с ним процессор перегревался и включался троттлинг.
Остальные возможности по разгону процессора были уже рассмотрены в статье о Core i7-9700K, так что, не будем повторяться и сразу перейдем к выяснению предела по базовой частоте.

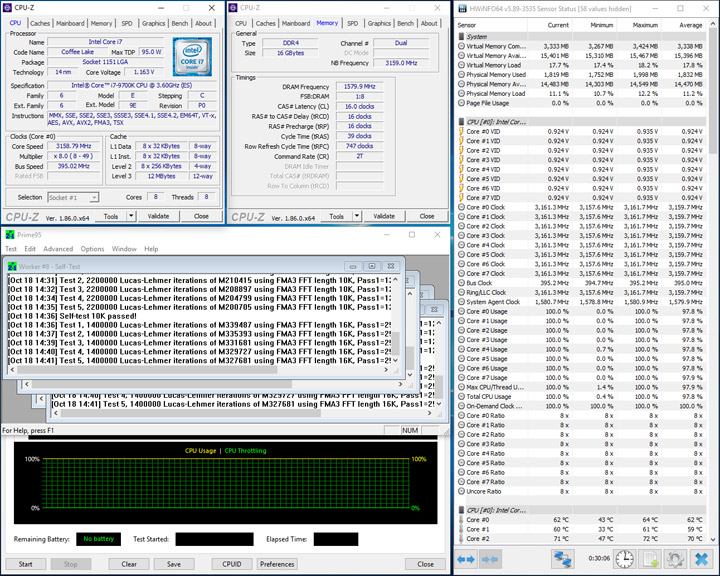

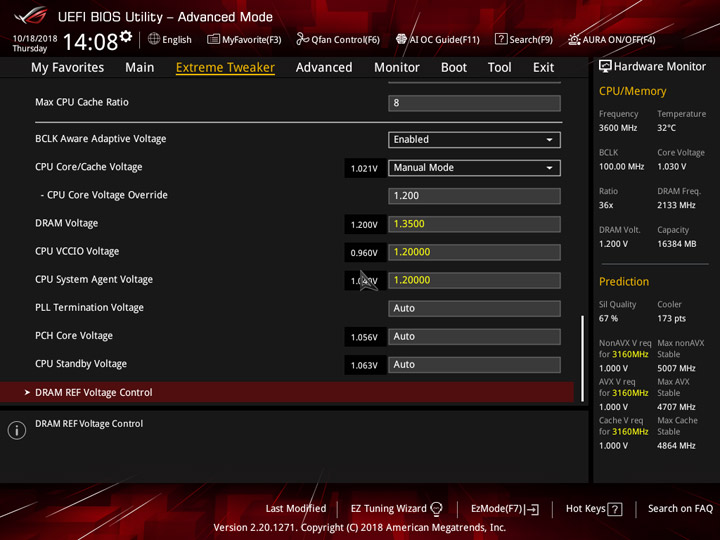

Снизив все множители к минимуму, без проблем удалось пройти тест Prime95 на частоте 395 МГц.
Дальнейшее повышение Bclk приводило к полному ступору системы в процессе инициализации CPU при старте «материнки», не помогало даже использование кнопки Retry_Button, только сброс параметров прошивки. Возможно, в будущих версиях микрокода данный момент будет исправлен.

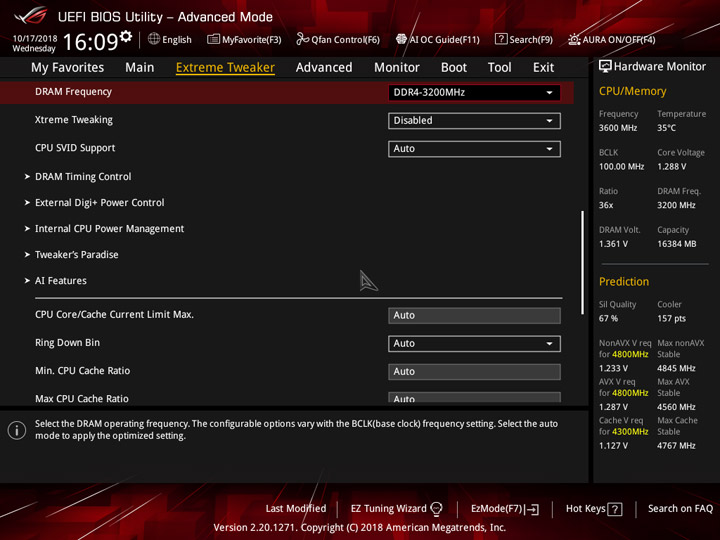

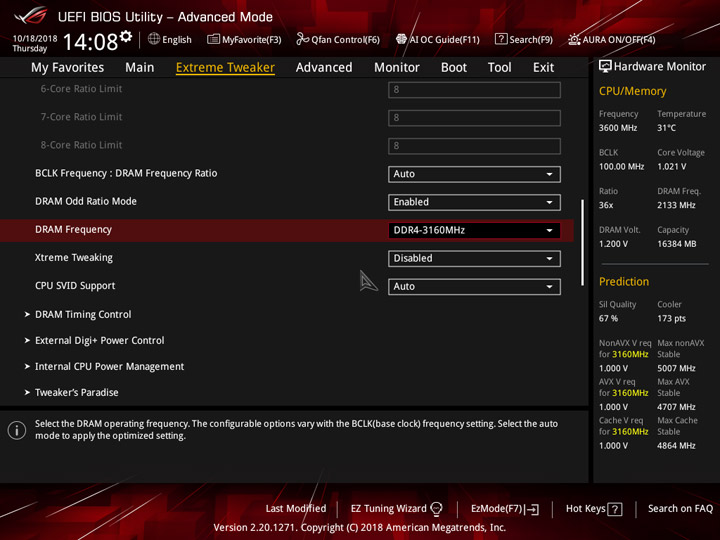

И последний этап — разгон памяти. Здесь он скорее нес академический интерес (как и в случае с Bclk), так как тестовый процессор использовался впервые, а потенциал его встроенного контроллера был неизвестен. Да и комплект ОЗУ нами обычно использовался для выяснения возможностей системных плат на чипсетах AMD, а не Intel, поэтому остановимся на значении 4000 МГц.

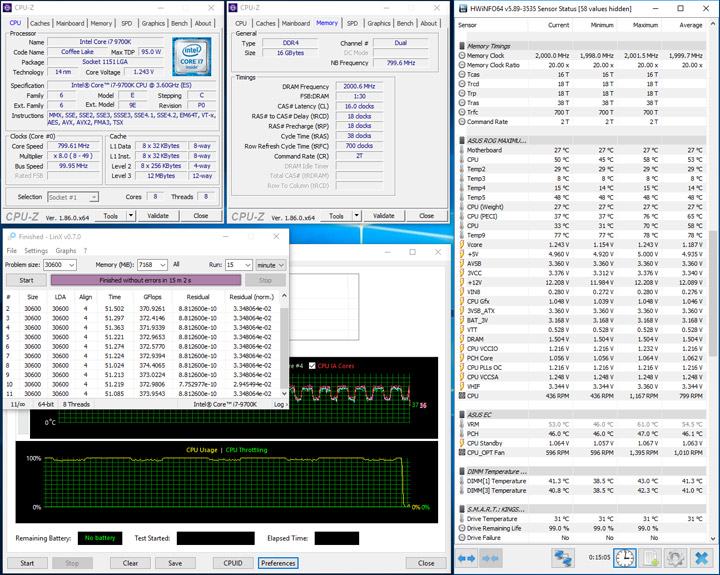

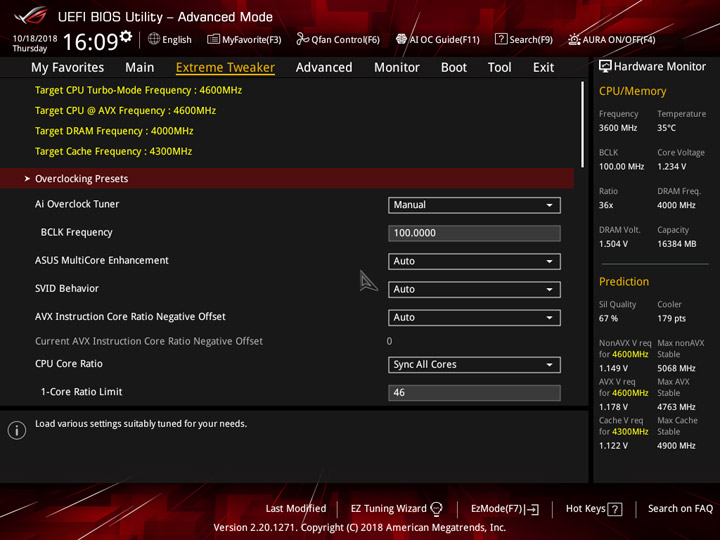

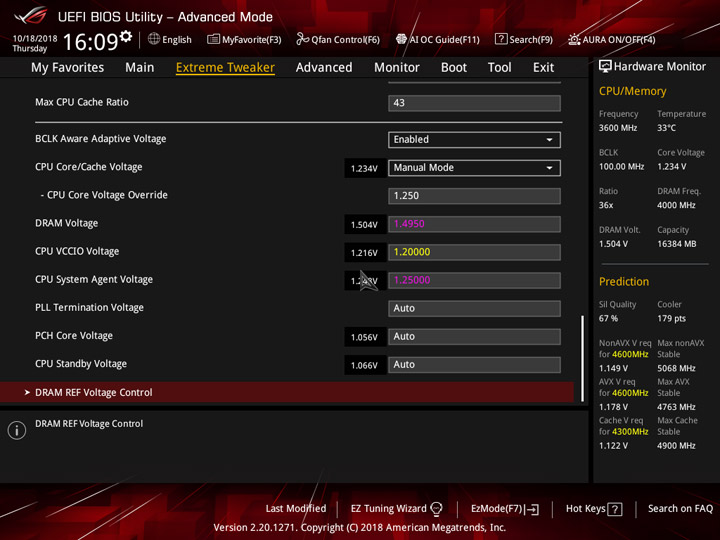

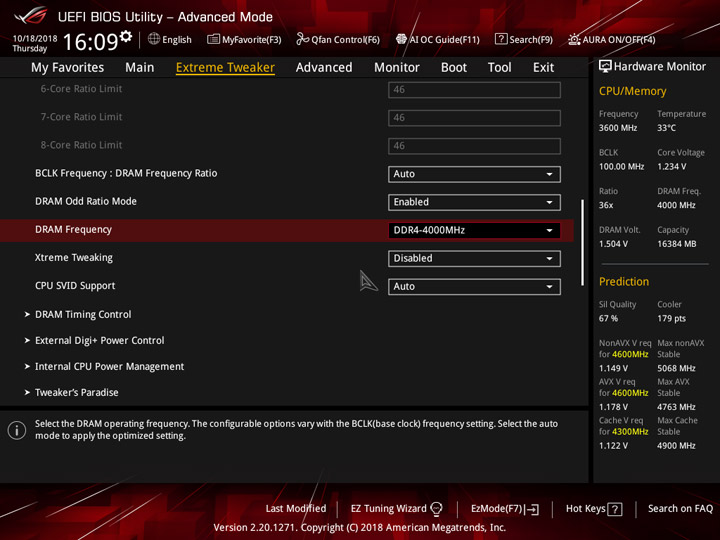

Оставив множитель ядер на значении 46, кэша — 43, и подняв напряжение SA и IO до 1,25 и 1,20 В соответственно, модули заработали на искомой частоте с таймингами 16-18-18-38-2Т. Каких-либо дополнительных корректировок не вносилось.
Достигнув заветного значения можно с уверенностью сказать, что плата прошла тест и никаких вопросов к ней не имеется.
Выводы
Материнские платы серии ROG всегда были предметом вожделения энтузиастов и требовательных пользователей. Всевозможные рекорды, опубликованные на сайте HWBot.org, довольно-таки часто были поставлены именно на них. Возможно, по причине узнаваемости этой марки ASUS добавила в модельный ряд решения Strix, тем самым позволив устройствам ROG быть «ближе к народу». И ведь неспроста — цена на платы той же линейки Maximus Formula уже давно приближается к отметке в 500 долларов.
Рассмотренная модель ASUS ROG Maximus XI Formula обладает оригинальным внешним видом и неплохим комплектом поставки, который поможет сделать ПК ярким и не забываемым за счет возможности подключения нескольких светодиодных лент разного типа. Кто-то даже найдет применение наклейкам с фирменной символикой, а на встроенный OLED-экран выведет интересную анимацию.
Богатейшие возможности по настройке прошивки позволят запросто выжать максимум из установленных комплектующих и достичь заветных 5 ГГц на процессорах Intel последнего поколения. Было бы желание разобраться в таком количестве параметров, которыми может похвастаться ROG Maximus XI Formula. Для непосвященных предусмотрено несколько профилей, которые так или иначе помогут постичь азы оверклокинга.
Сторонники систем жидкостного охлаждения оценят наличие встроенного водоблока CrossChill EK III в радиаторе подсистемы питания CPU и всевозможных инструментов по мониторингу и управлению СВО, как из прошивки, так и из поставляемого ПО. Даже при отсутствии жидкостного охлаждении наличие защитного кожуха на плате нисколько не мешает эффективности работы радиатора.
Геймеры, на которых в первую очередь и рассчитан этот продукт, должны остаться довольными звуковыми и сетевыми возможностями ROG Maximus XI Formula. Помимо уже привычной поддержки гигабитных сетей и WiFi 802.11ac, новинка может похвастаться наличием встроенного адаптера 5Gb/s Ethernet. А возможность установки пары быстрых накопителей M.2 ускорят отклик системы.
Единственное, что огорчает при знакомстве с этой платой — ее цена и нежный пластик, накрывающий зоны RGB-подсветки, который царапается от легкого прикосновения.
