Обзор материнской платы ASUS ROG Maximus IX Formula. Оцениваем возможности продукта верхнего ценового диапазона для платформы LGA1151

Разгонный потенциал

В составе стенда использовался такой же экземпляр Core i7-7700K, как и в обзоре младшей платы. Результаты экспериментов оказались практически идентичными.

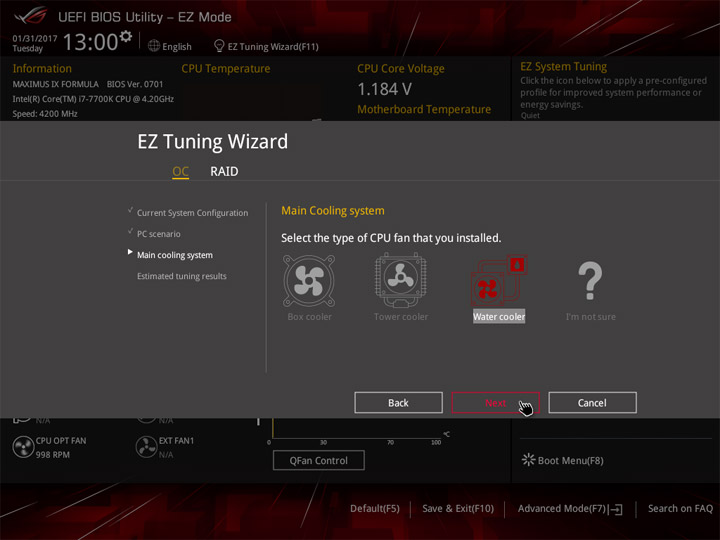

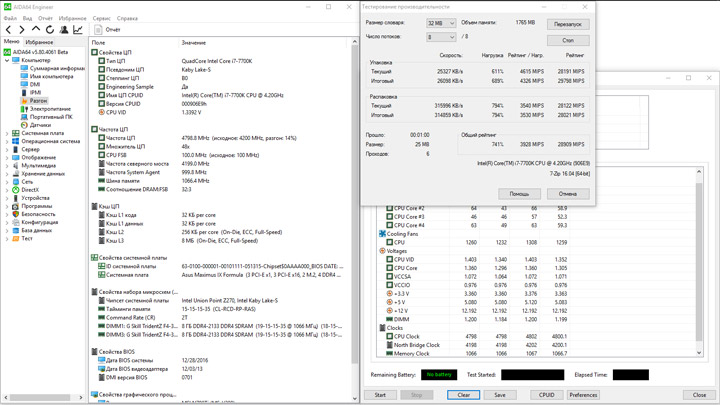

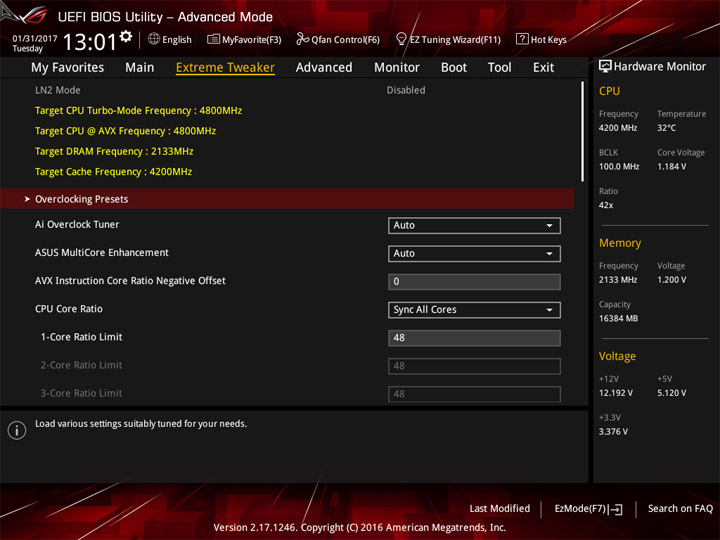

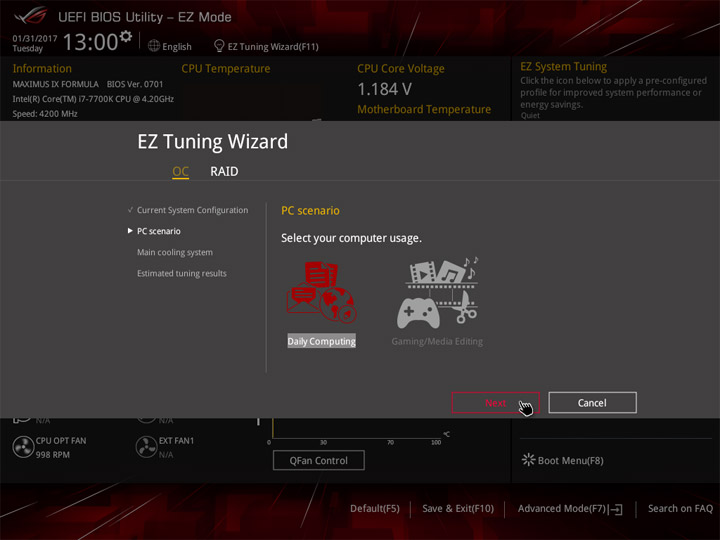

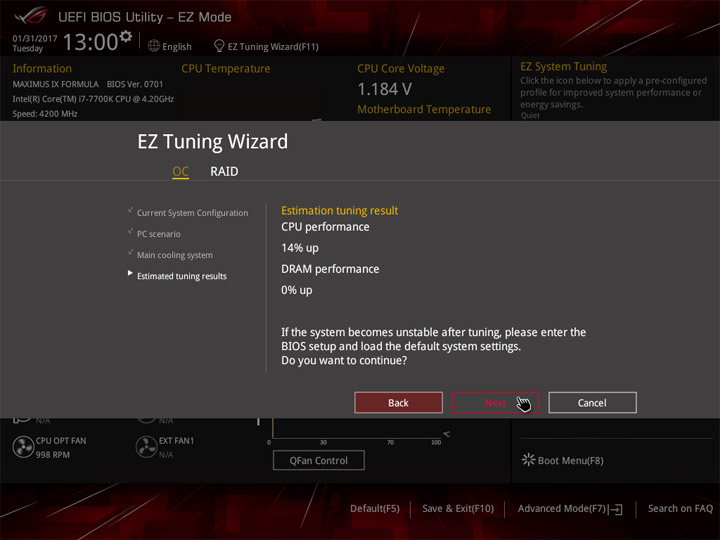

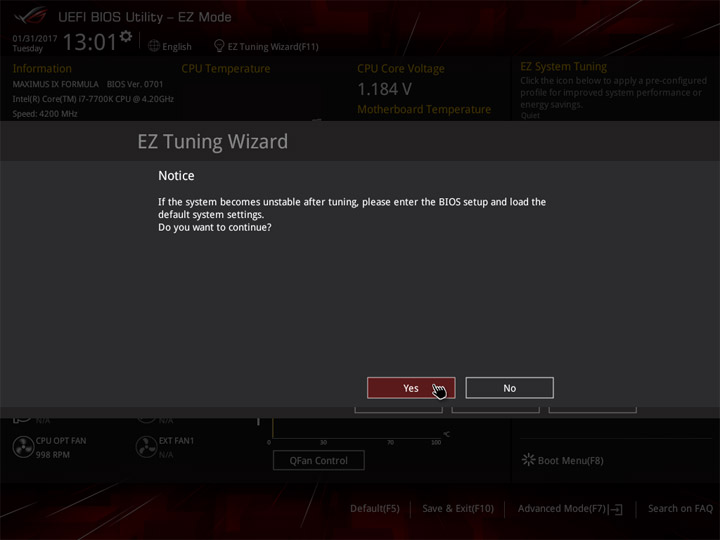

Выбор сценариев EZ Tuning Wizard под именами Daily Computing и Water cooler позволили разогнаться процессору на 14%, то есть до 4,8 ГГц.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

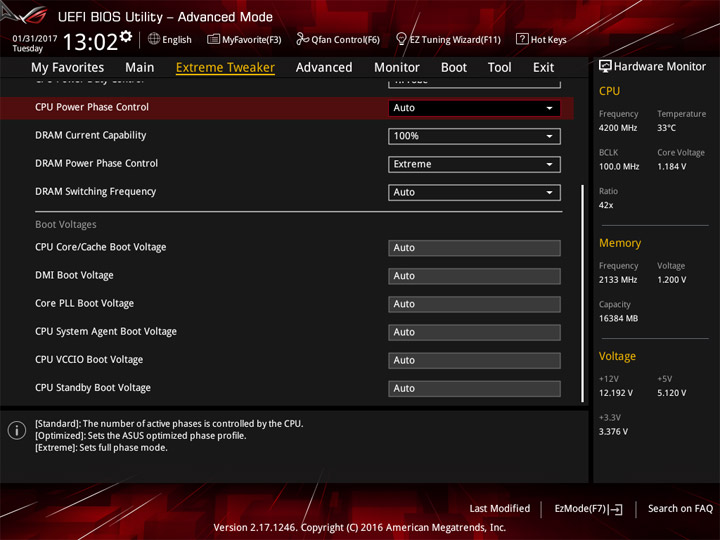

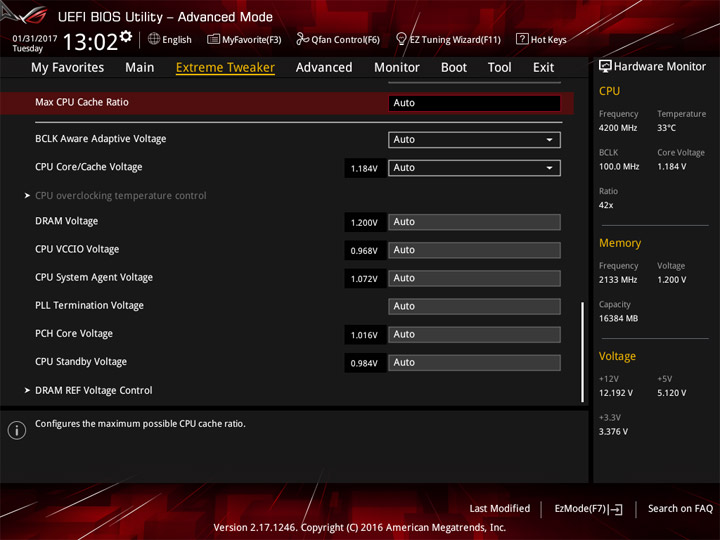

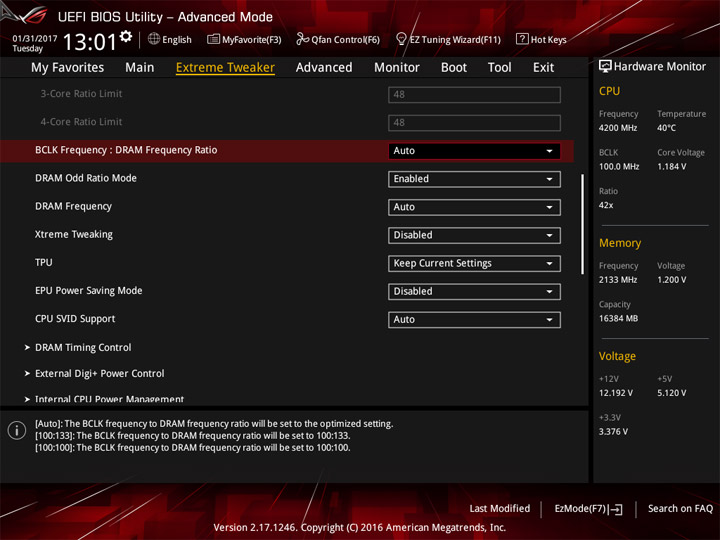

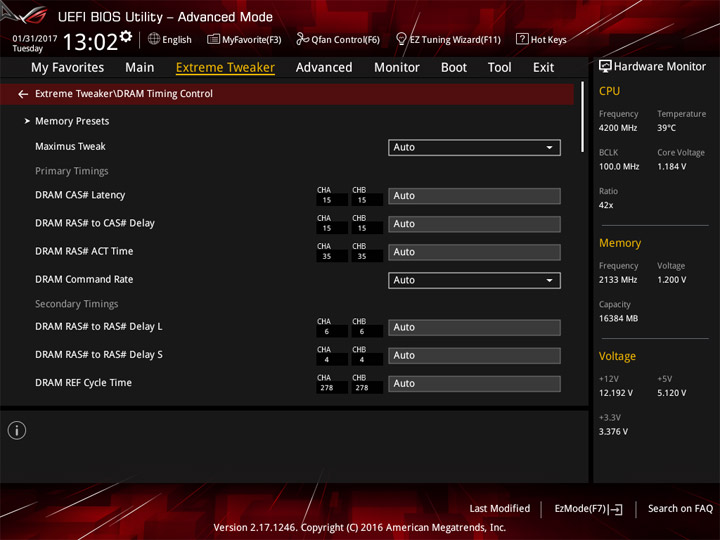

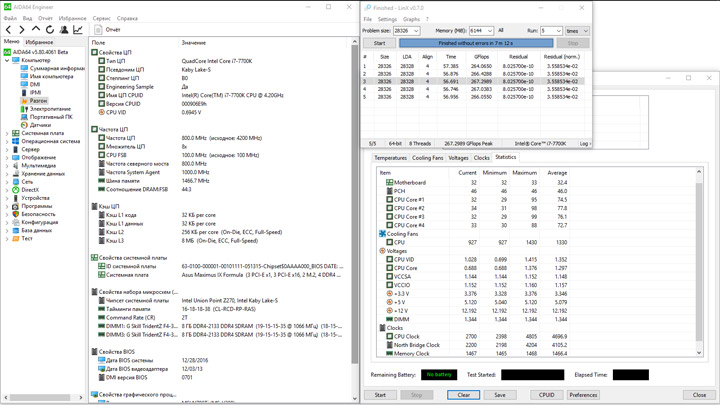

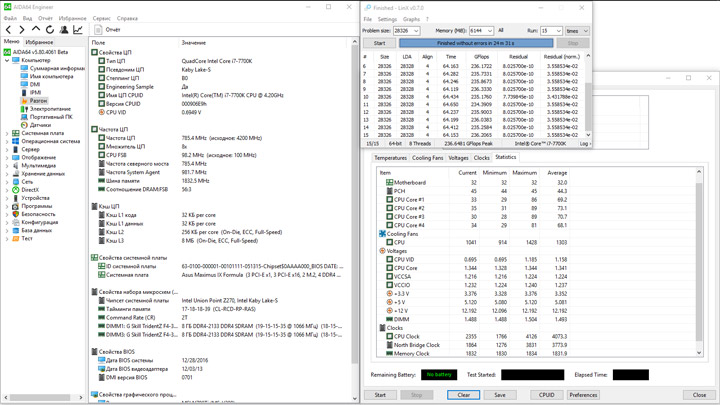

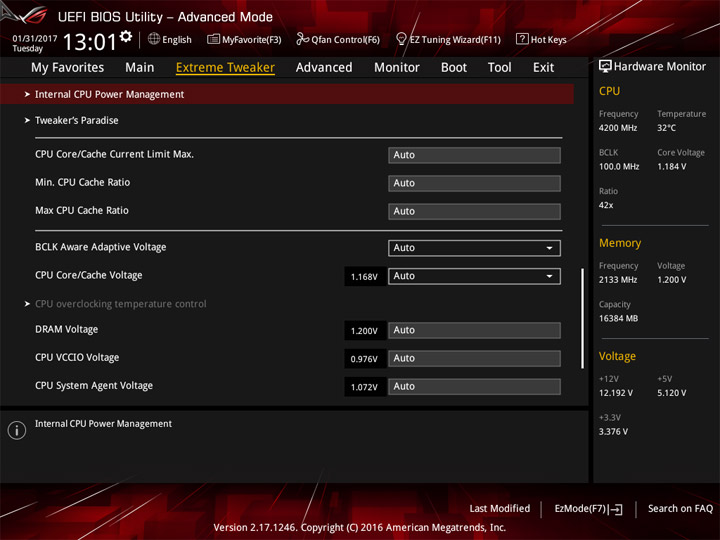

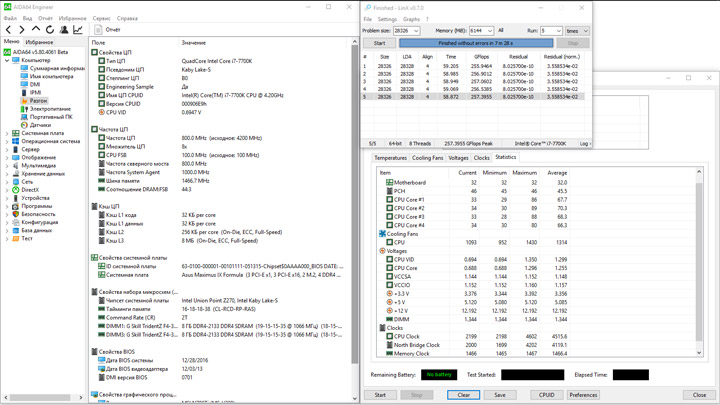

Память работала на частоте 2133 МГц, ошибок в расчётах не было, как и перегрева.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

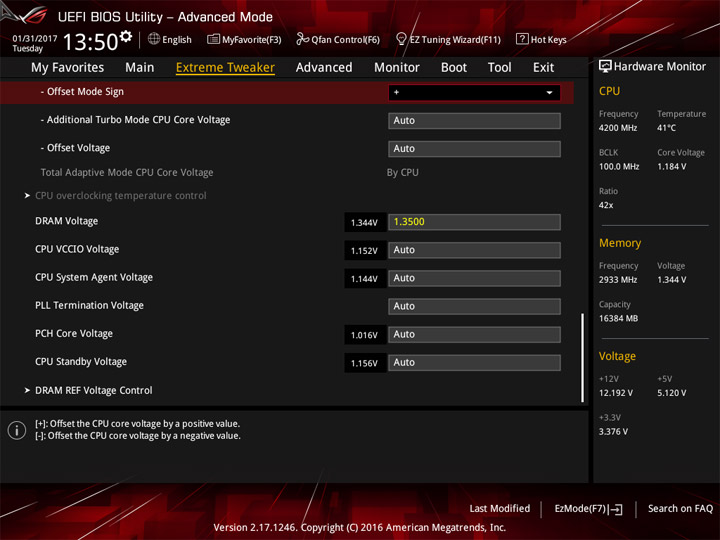

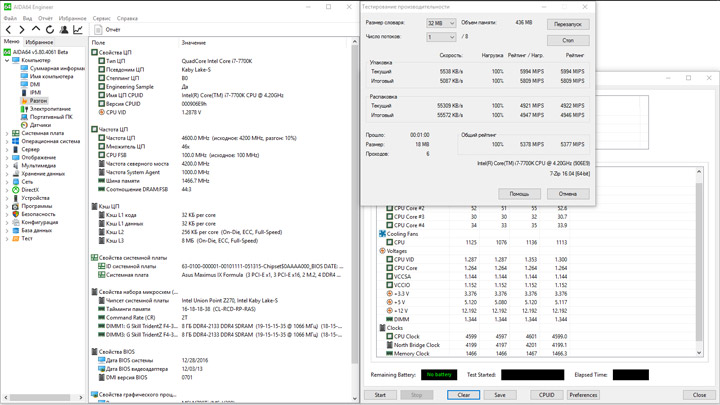

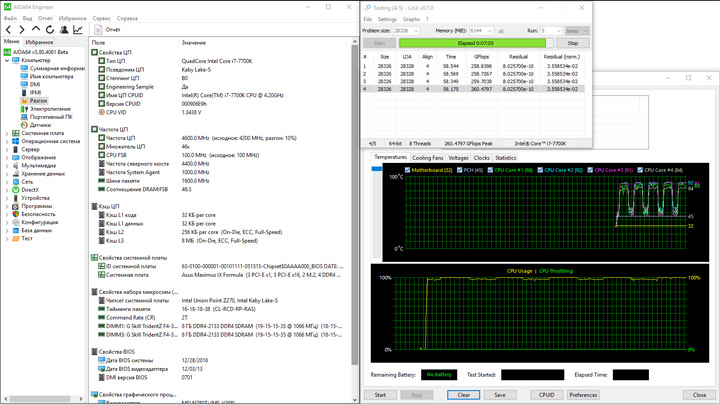

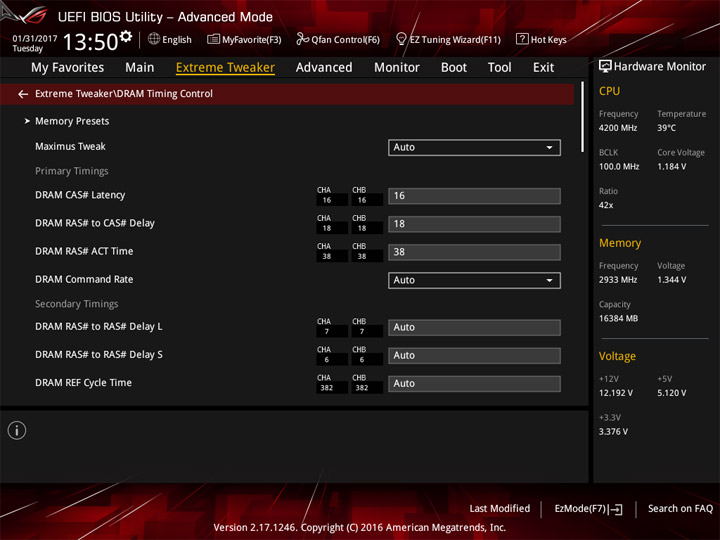

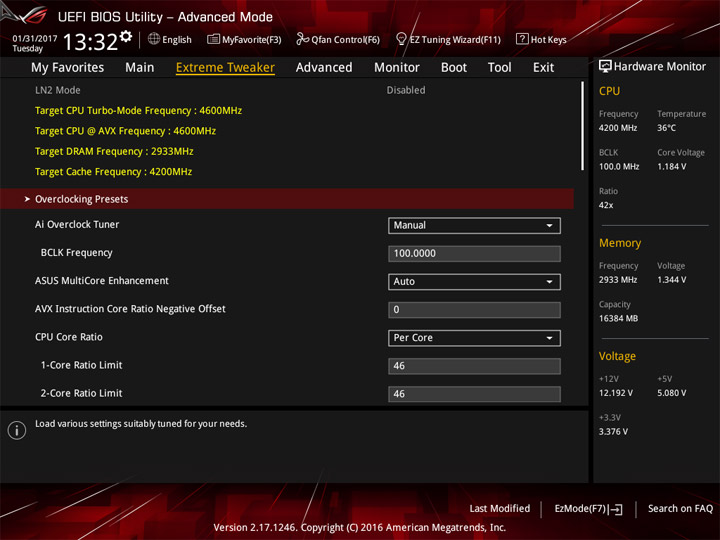

У профиля TPU с первым номером заложена частота для процессора величиной 4,6 ГГц. Модули памяти используют схему задержек из XMP, хотя частота оказалась меньшей — 2933 МГц.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

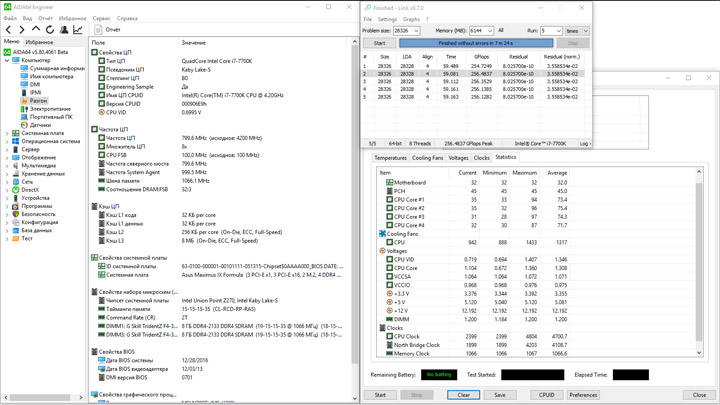

Компьютер работал без сбоев.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

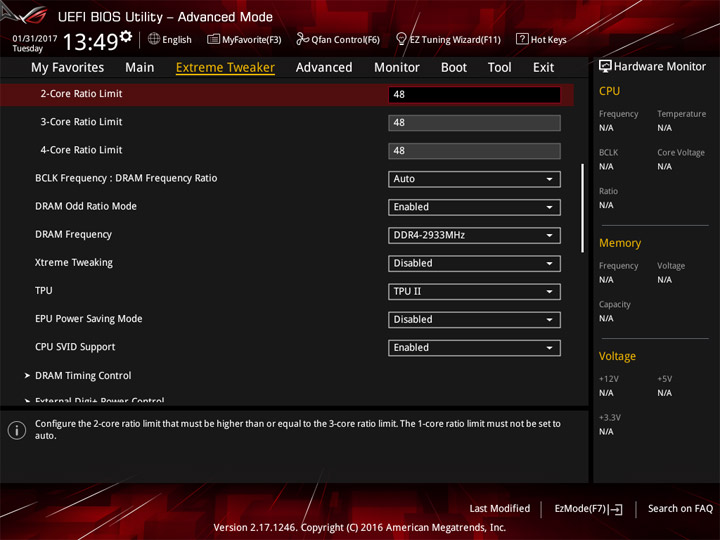

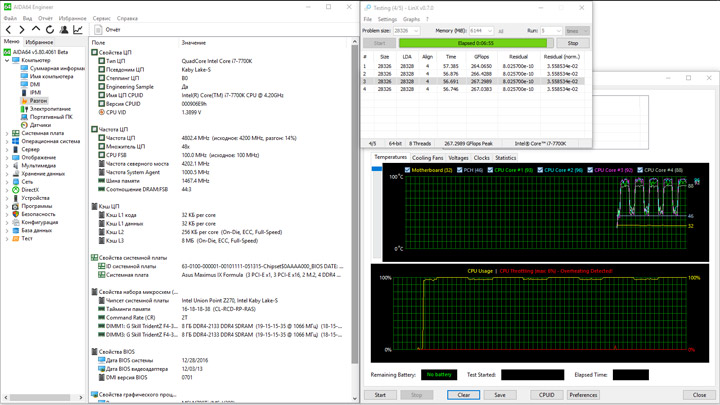

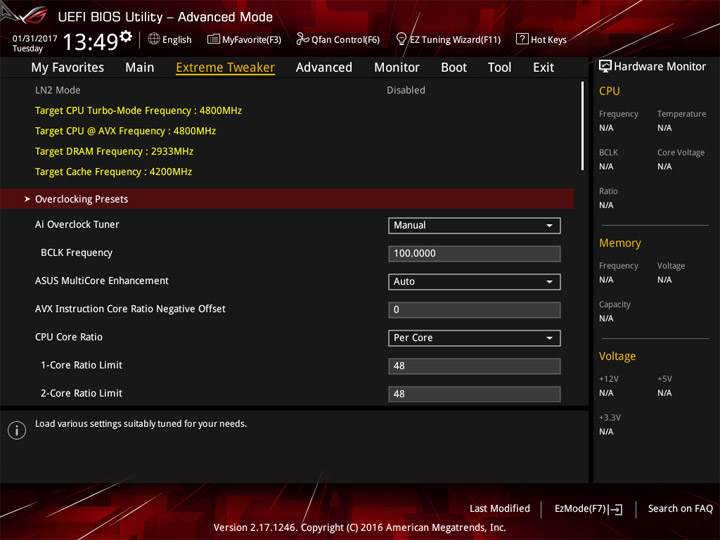

Для второй схемы TPU характерна частота 4,8 ГГц у ЦП, а память запустилась в режиме, аналогичном первому случаю.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

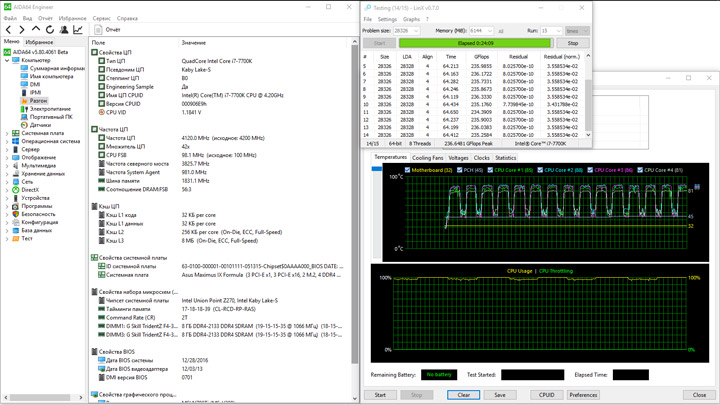

Работала система на пределе возможностей, уже была замечена активация троттлинга.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

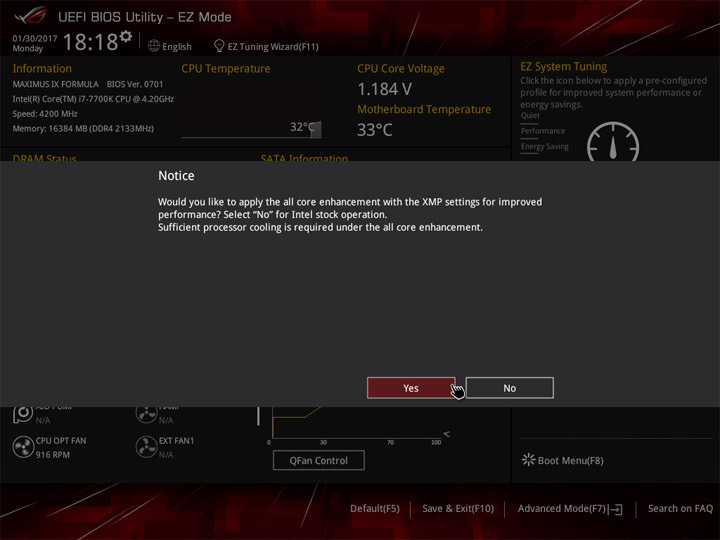

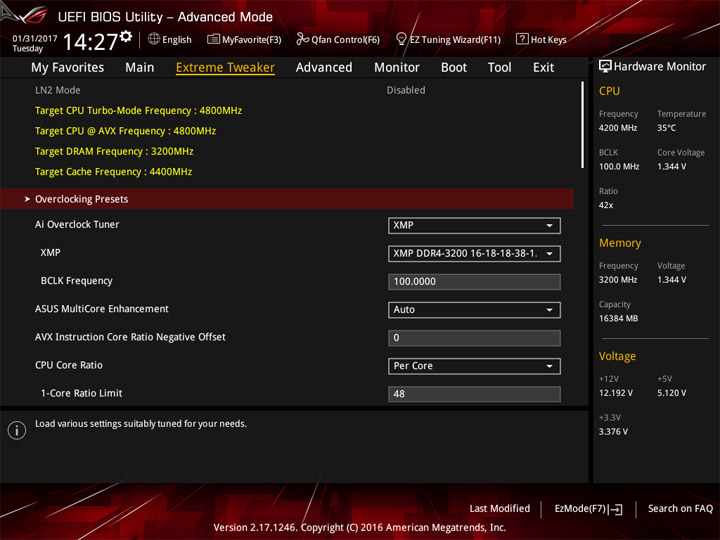

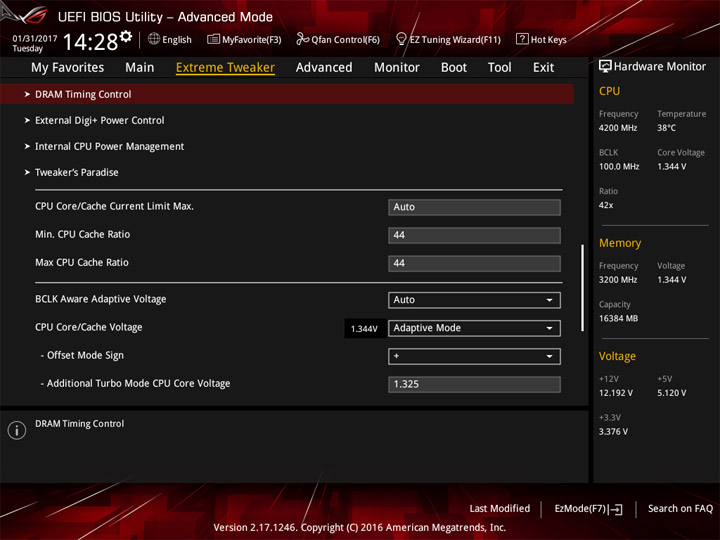

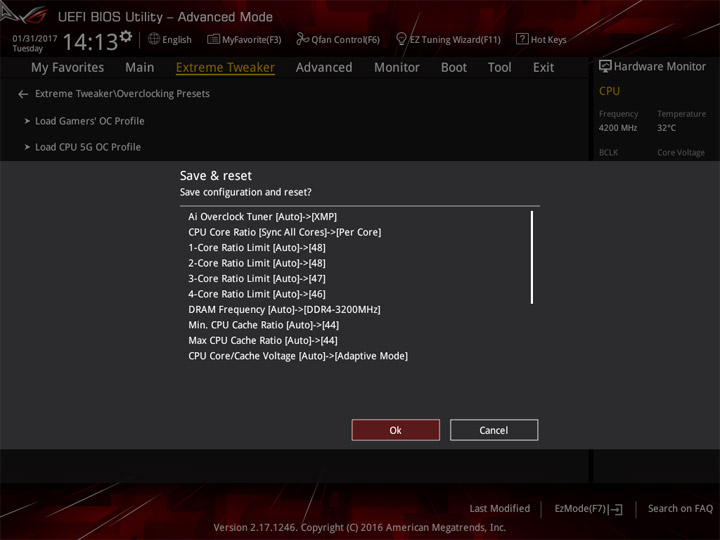

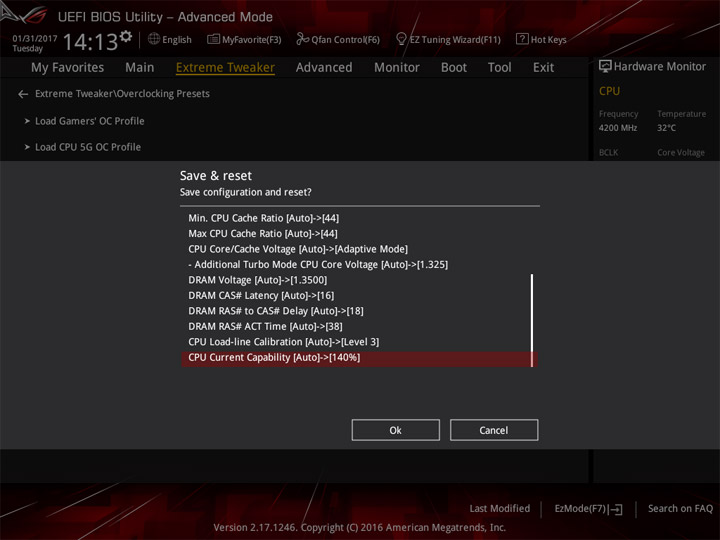

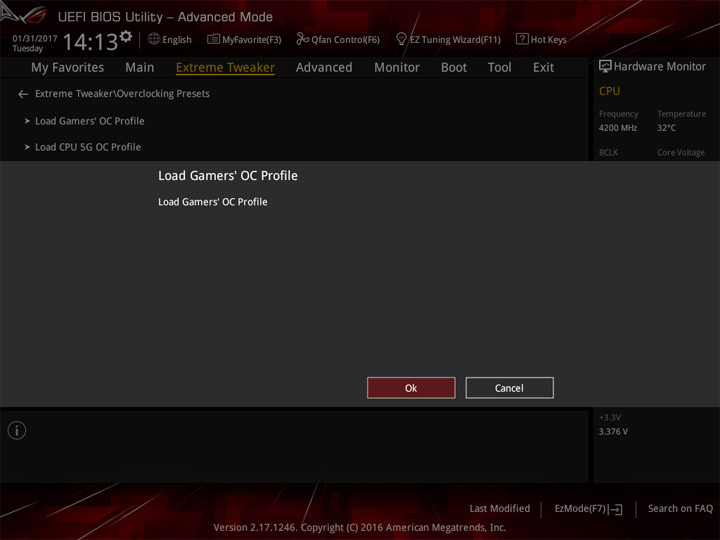

Наконец, четвёртый вариант. Готовый геймерский профиль переработали, точнее, активация XMP теперь действительно происходит, а частота процессора является динамической благодаря использованию Turbo Boost, она составляет 4,6–4,8 ГГц.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

Этот профиль является самым оптимальным с точки зрения моментального разгона. Технологии по энергосбережению функционировали исправно.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

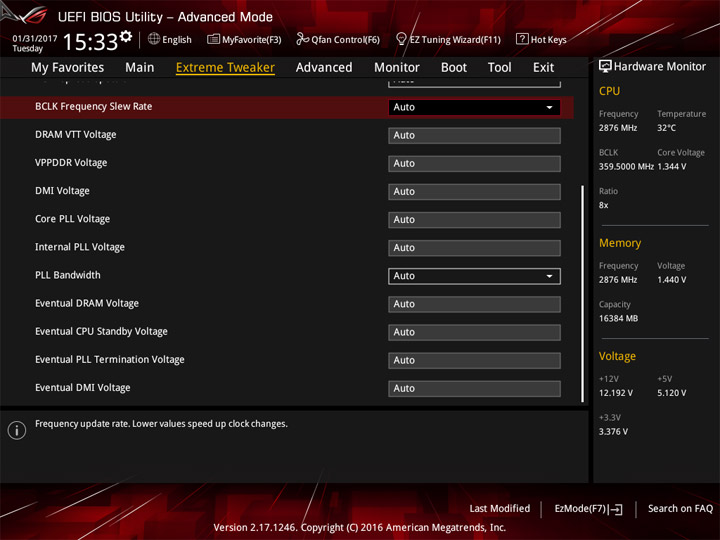

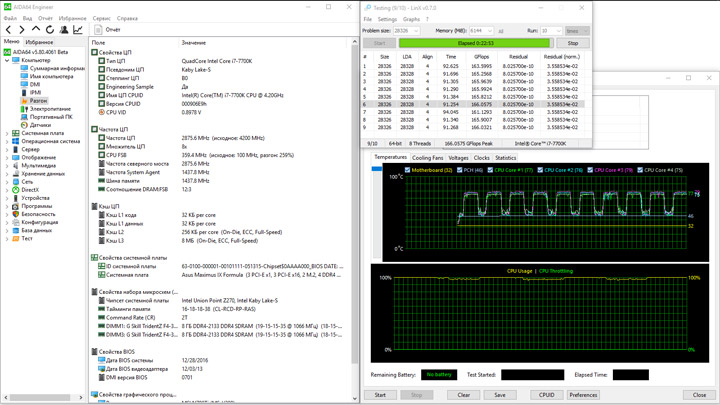

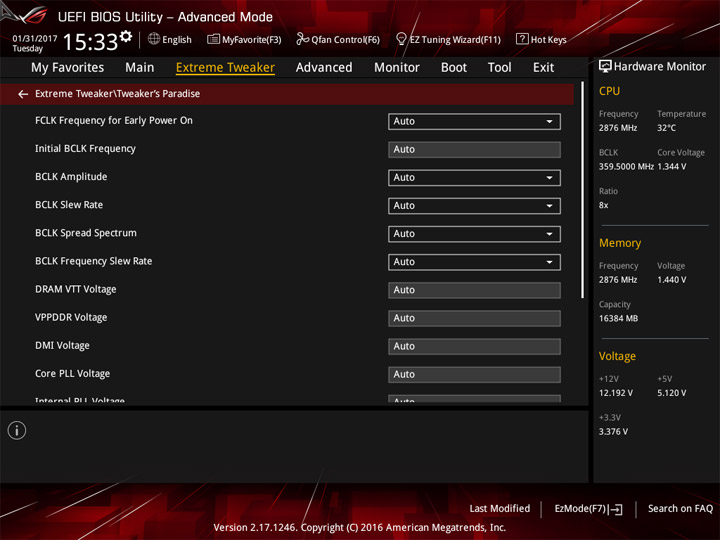

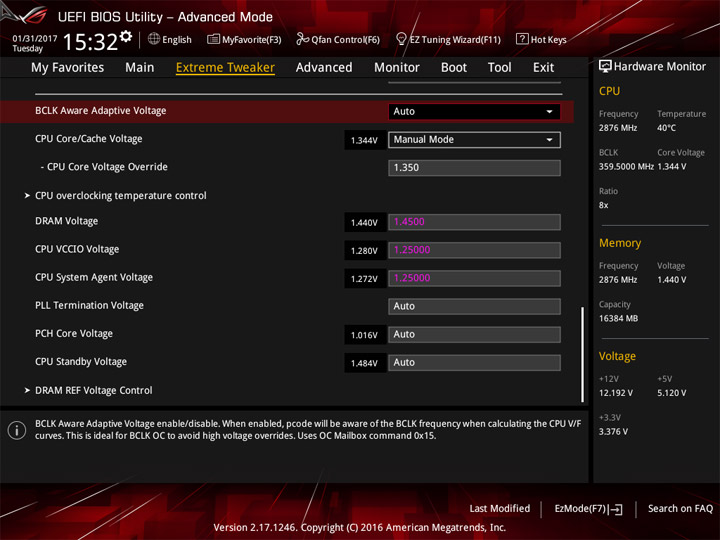

Кольцевую шину получилось разогнать до отметки 359,5 МГц, компьютер без проблем проходил этап «холодного старта».

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

Никакие специальные возможности платы для этого не использовались.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

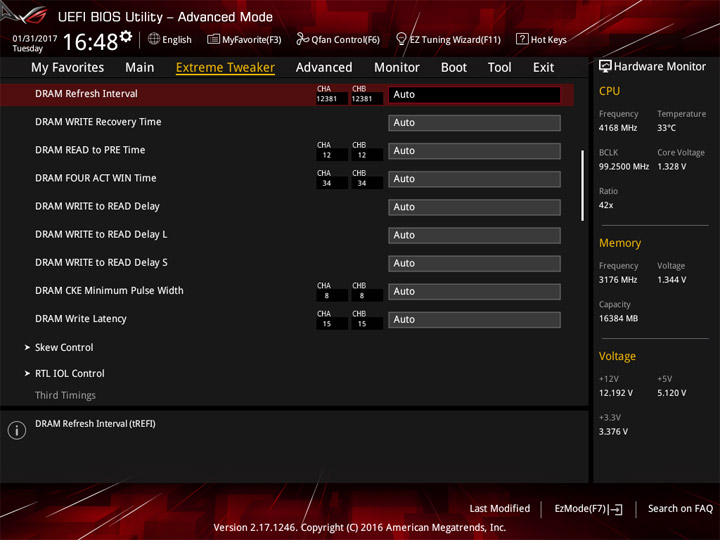

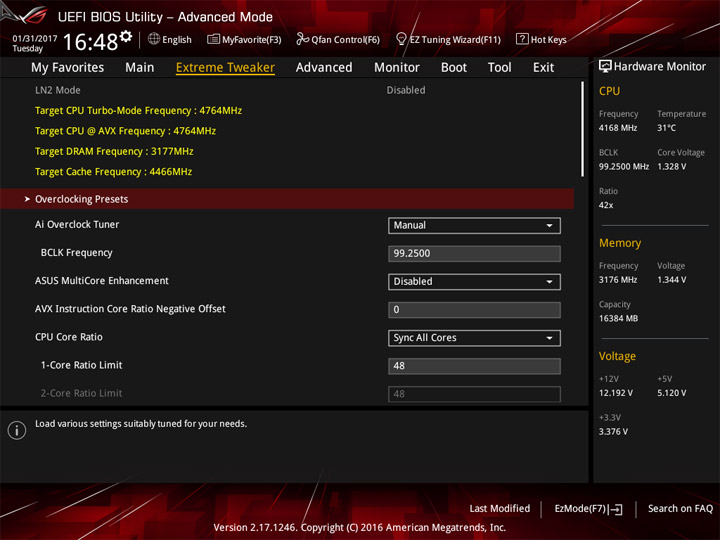

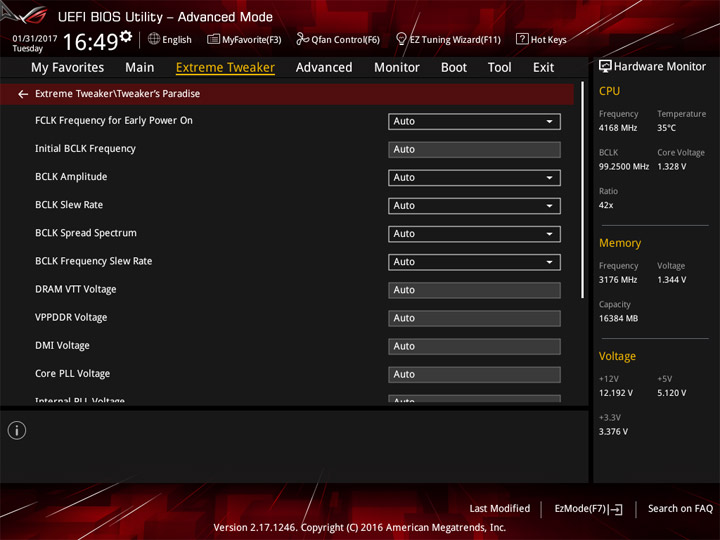

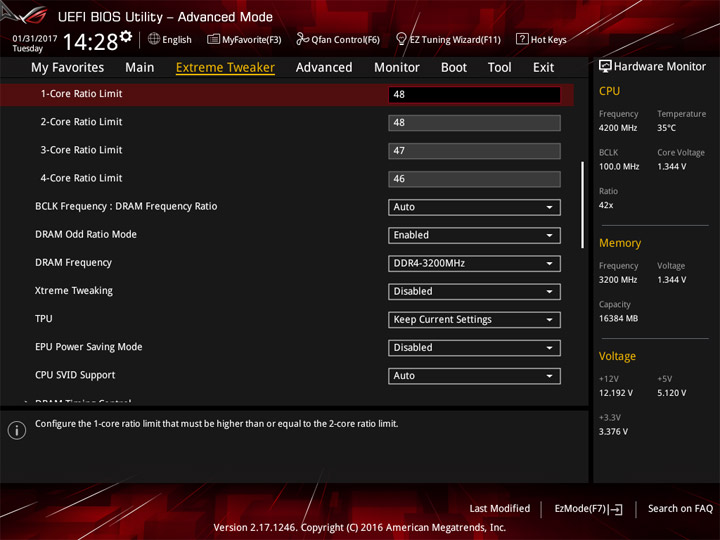

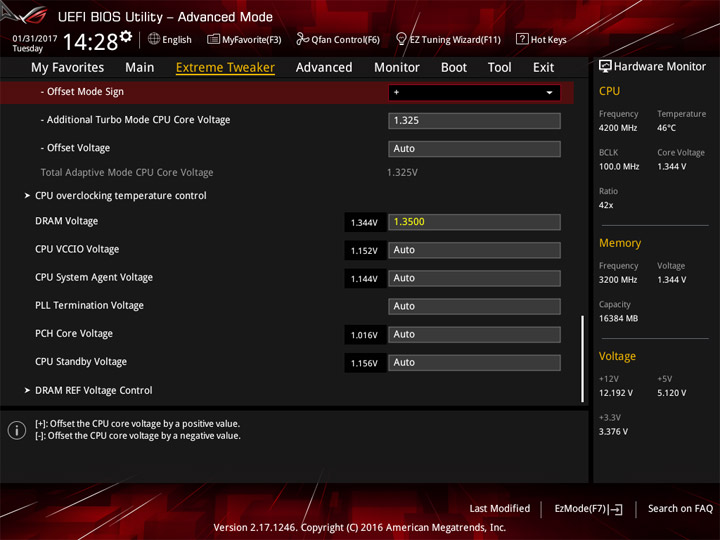

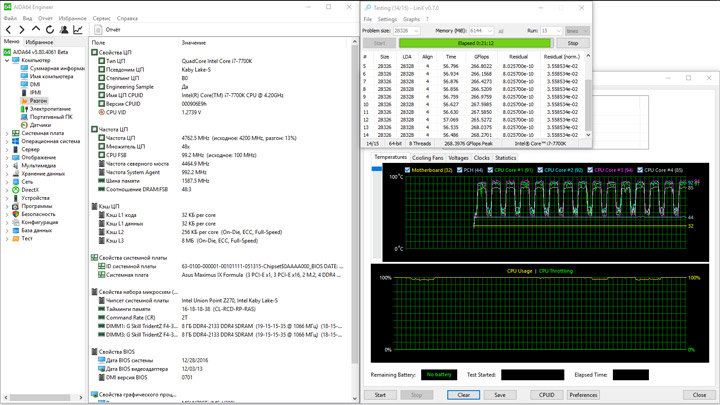

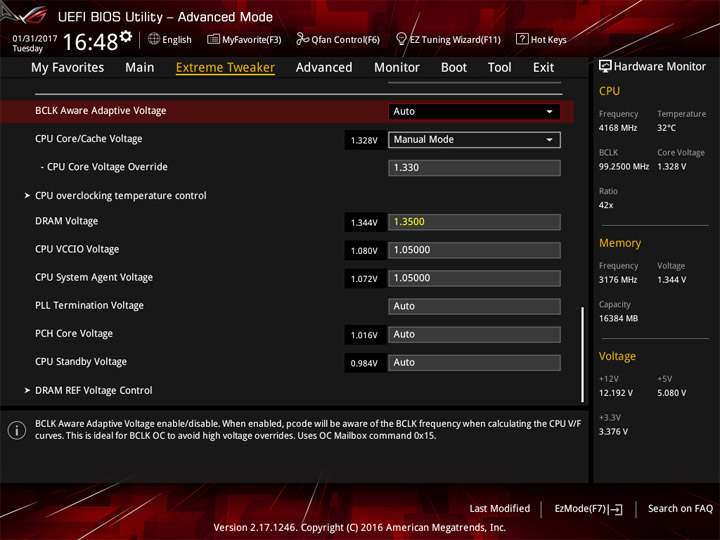

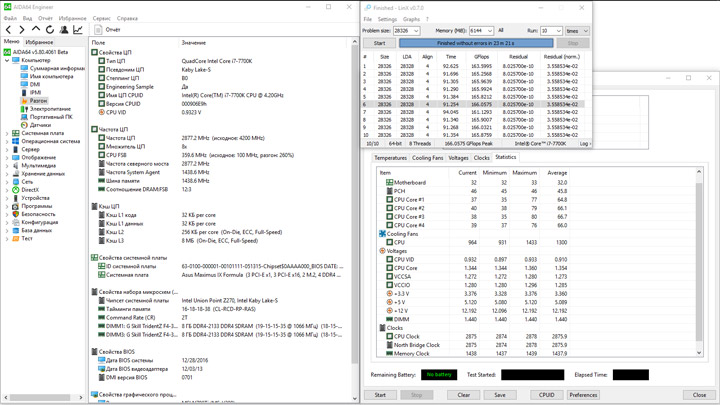

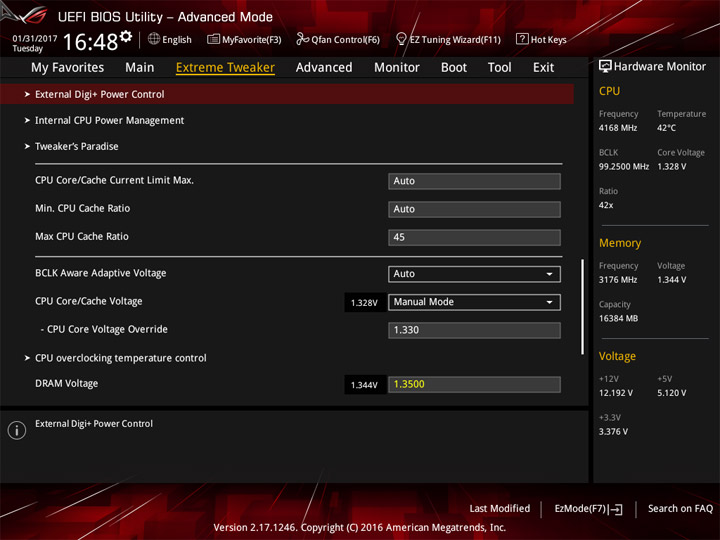

Предельный комплексный разгон заставил процессор трудиться при 4764 МГц, а память немного не дотягивала до паспортных 3,2 ГГц.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

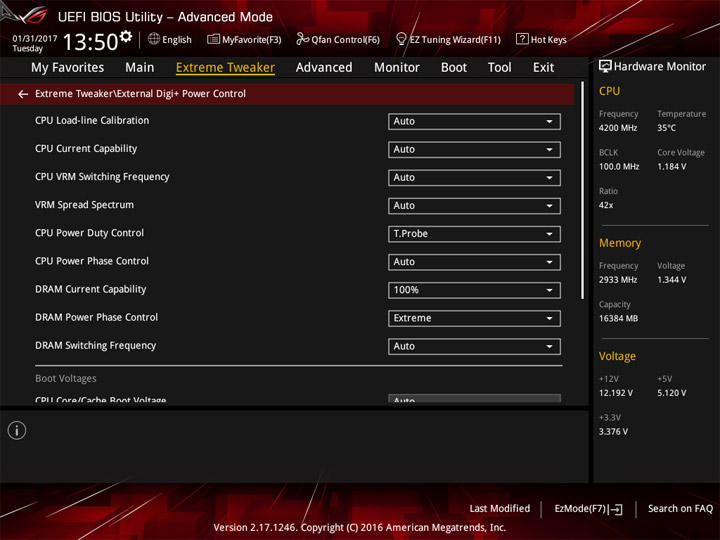

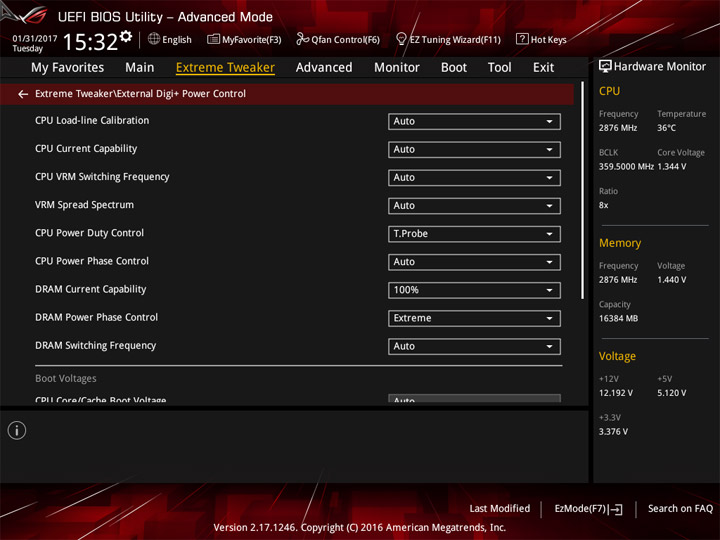

Параметры в точности повторили применённые на модели Hero, в том числе, наиболее подходящим оказался пятый профиль LLC.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

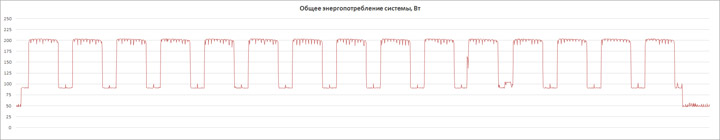

Удивительным фактом является отсутствие датчика температуры в секторе элементов VRM даже на такой недешёвой модели. Без вмешательства в конструкцию, самостоятельными способами, также непросто будет провести замеры. Открытые участки у сокета имели слегка превышающую 50 °C температуру. Вряд ли нагрев был отличим от ROG Maximus IX Hero, где он не преодолел 60 °C. Изучение поверхности крышки над пустующим водоблоком тоже занятие, которое вряд ли можно окрестить имеющим ценность. Потребление составило 47–204 Вт. По графику кривой вновь работу стабилизатора можно описать как грубоватую.

ASUS ROG Maximus IX Formula

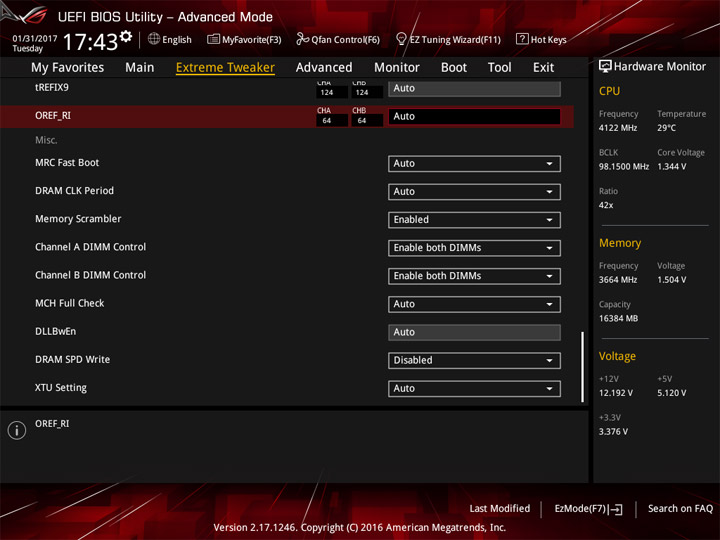

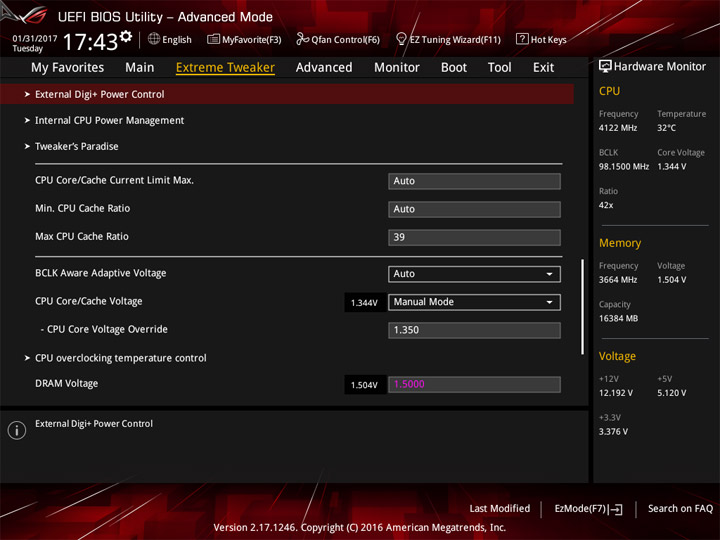

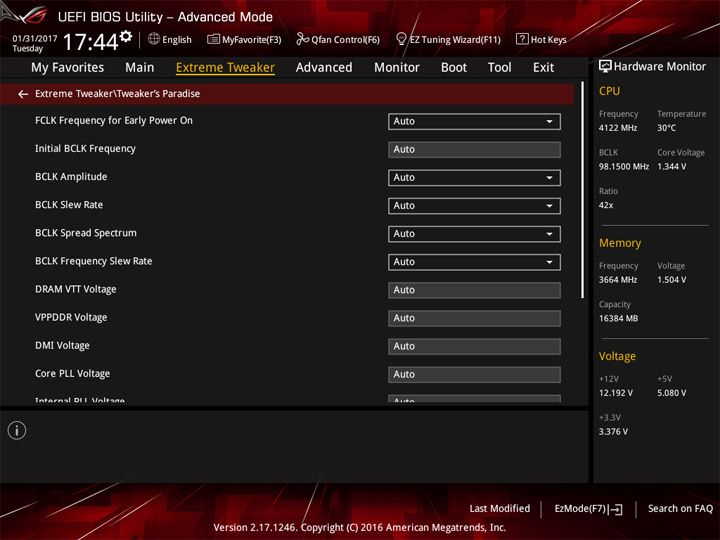

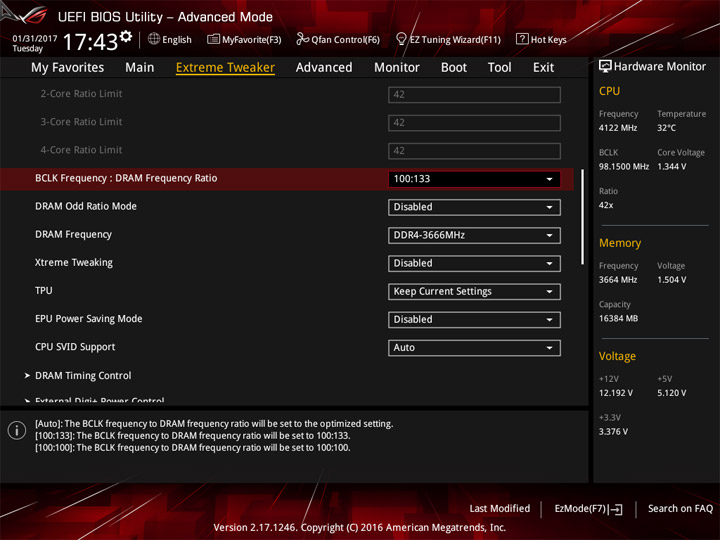

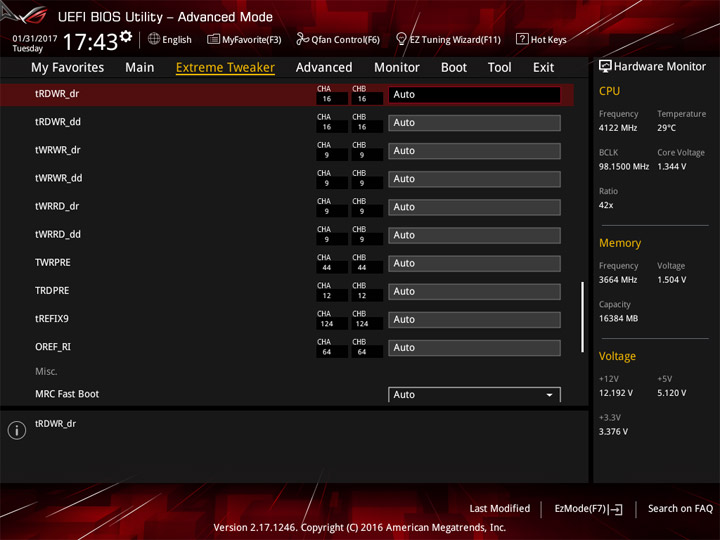

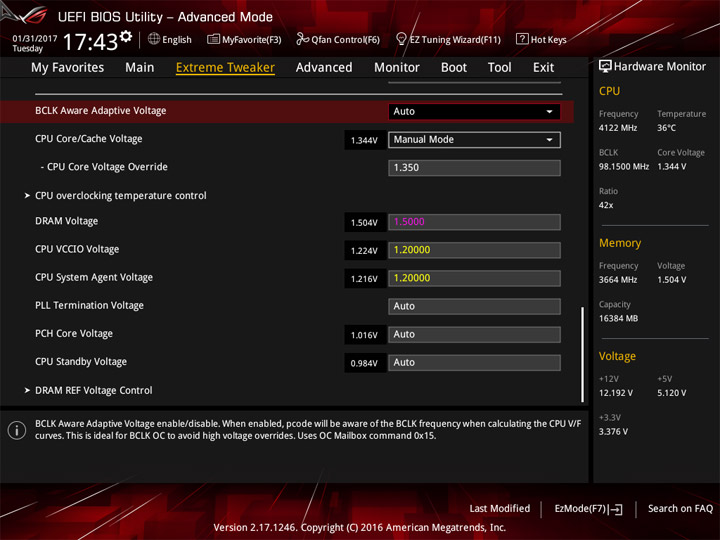

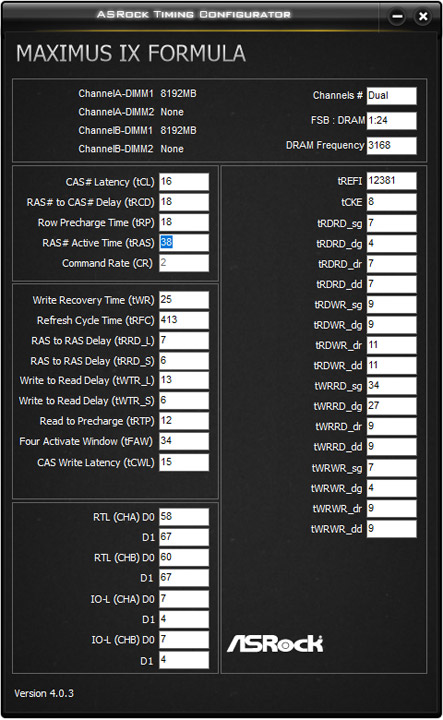

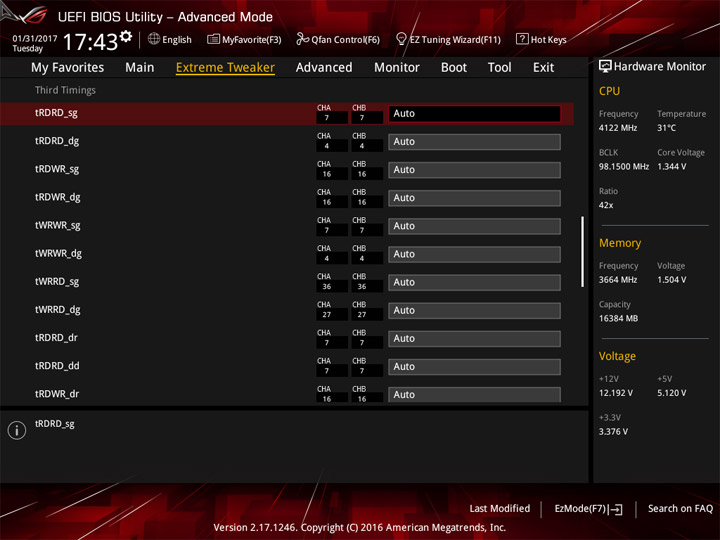

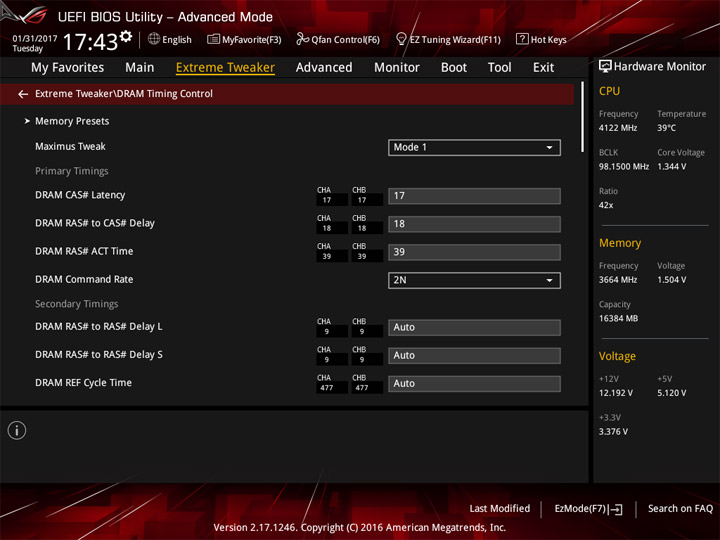

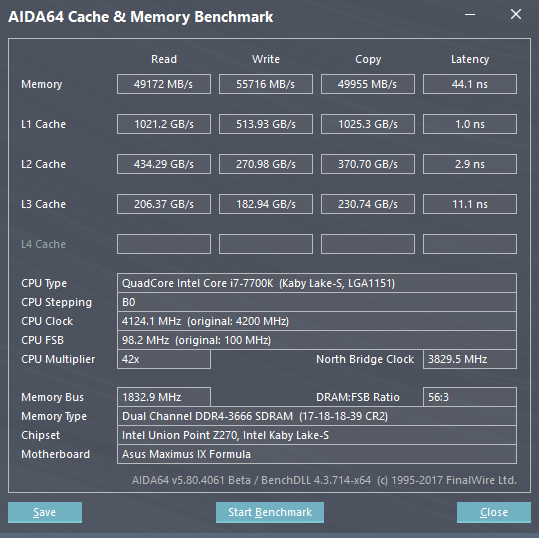

Планка оверклокинга памяти повысилась до 3666 МГц при напряжении на модулях величиной 1,5 В, схема задержек имела вид 17-18-18-39-2T, также у Maximus Tweak выбранным было значение Mode 1.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

Система функционировала стабильно, снижения ПСП не происходило.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.38), Intel Management Engine Interface (11.6.0.1026), Intel IGP Driver (21.20.16.4534), GeForce 375.95 (21.21.13.7595), PhysX 9.16.0318.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.80 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.0;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);
  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10
ROG Maximus IX Formula 0701 5.80.4061 4.3.714-x64 2.2.3509 10.0.14393
ASRock Z270 Pro4 P1.30 5.80.4069 4.3.714-x64 2.2.3509 10.0.14393
ASUS TUF Z270 Mark 1 0401 5.80.4026 4.3.714-x64 2.1.2973 10.0.14393
MSI B250M Mortar 2.00 5.80.4060 4.3.714-x64 2.2.3509 10.0.14393
ASUS Prime Z270-A 0401 5.80.4021 4.3.714-x64 2.1.2973 10.0.14393
MSI Z270 Gaming M5 1.31 5.80.4043 4.3.714-x64 2.2.3509 10.0.14393
ROG Maximus IX Hero 0222 5.80.4015 4.3.714-x64 2.1.2973 10.0.14393
ASRock Fatal1ty Z170 Gaming K6 P7.10 5.80.4015 4.3.714-x64 2.1.2973 10.0.14393

Результаты тестирования

От начальных настройки системы отличались только активированным XMP у памяти.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

Актуальной частотой процессора для разного рода нагрузки оказалась величина 4,5 ГГц, как это было у многих конкурирующих систем.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

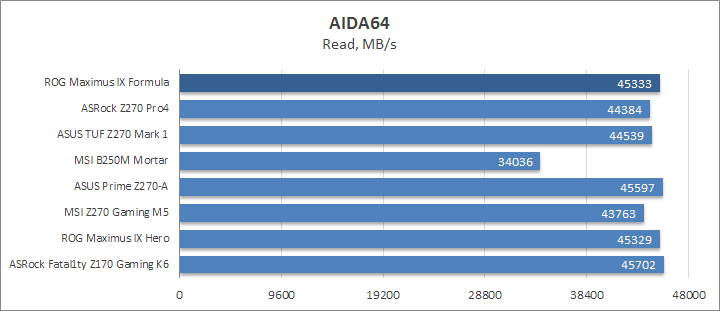

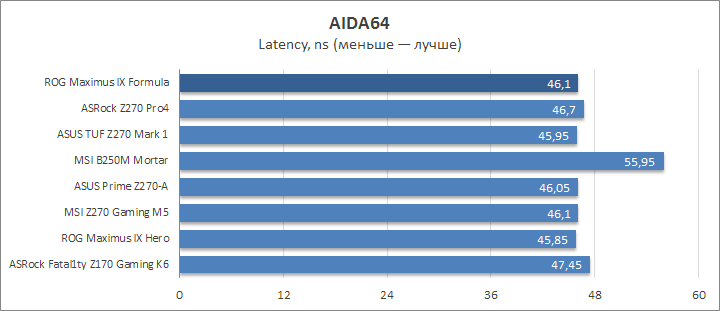

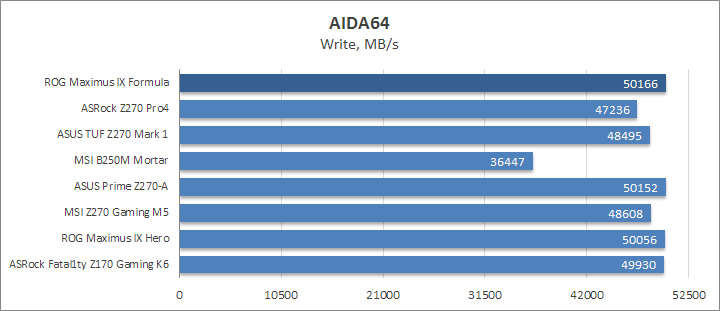

Память функционирует без проблем.

ASUS ROG Maximus IX Formula

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

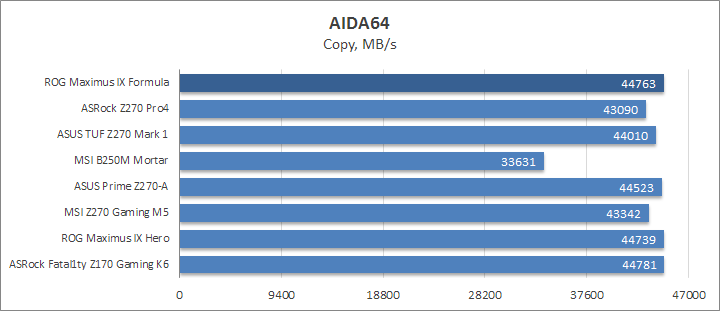

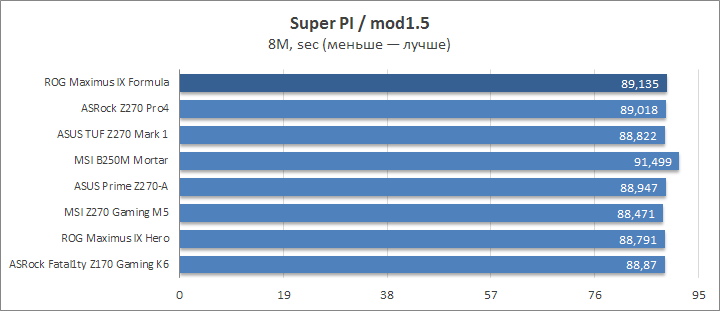

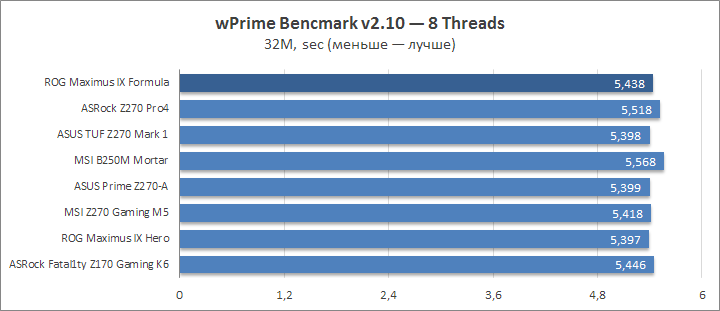

Простые сценарии бенчмаркинга показывают не самое выигрышное положение у продукта.

ASUS ROG Maximus IX Formula

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

ASUS ROG Maximus IX Formula

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

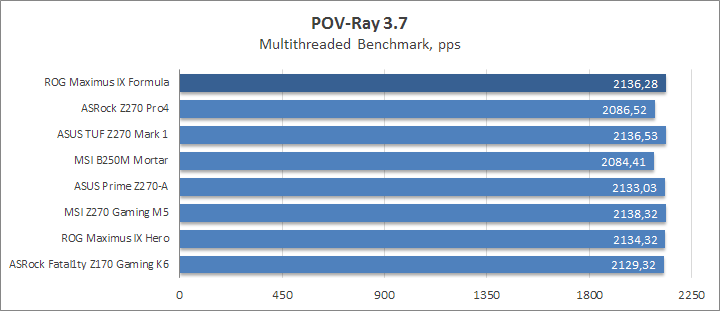

Комплексная нагрузка позволяет модели лучше проявить себя.

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

Fire Strike показал отличную производительность.

ASUS ROG Maximus IX Formula

ASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula
ASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula
ASUS ROG Maximus IX FormulaASUS ROG Maximus IX Formula

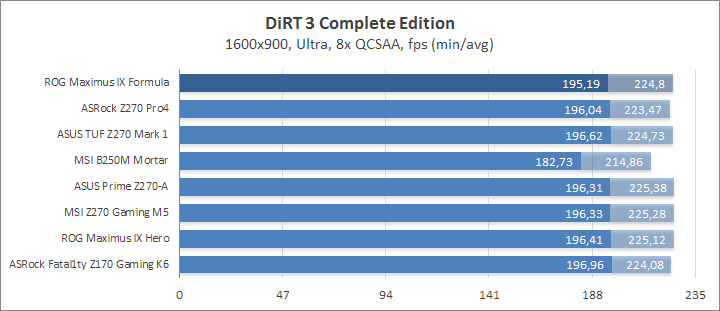

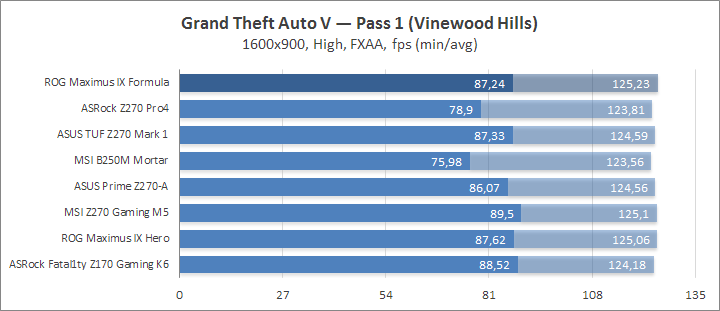

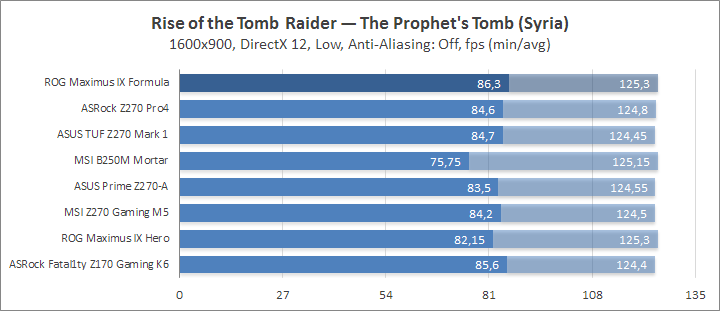

Новинка может стать замечательной основой для игрового ПК.

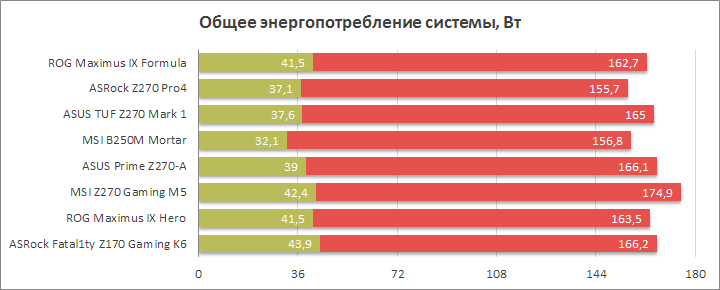

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

ASUS ROG Maximus IX Formula

Хорошее быстродействие соседствует с адекватными цифрами потребления энергии. Для процессора напряжение оказалось на уровне 1,24 В, вспомогательные CPU SA и IO были равными 1,15 В, а у модулей памяти напряжение равнялось 1,34 В.

Вывод

Как удалось выяснить по результатам этого обзора, ROG Maximus IX Formula является технически улучшенной версией более простой модели Hero. На отличную плату приладили защитную конструкцию, добавив эффектности и подсветке. Конфигурация органов управления не изменилась, лишь некоторые кнопки поменяли своё расположение. Радиатор в цепях питания является гибридной системой охлаждения, его можно включить в контур СЖО. На задней панели появились выходы от адаптера беспроводных сетей, в комплекте поставки присутствует выносная антенна.

Программное сопровождение является идентичным, речь идёт как о содержимом UEFI, так и о комплекте утилит. Производительность системы и её энергопотребление так же ничем не отличается.

Разгонные способности ничуть не ухудшились, а оверклокинг оперативной памяти позволил зайти на несколько МГц дальше. Отрадным является факт совершенствования фирменных разгонных механизмов, их немало, а значит пользователи с разной степенью подготовки и удачи при закупке процессора смогут получить быструю прибавку в производительности.

Единственным, что может остановить потенциального покупателя, это ценник. Производитель гордится своим детищем, а отсутствие внятной конкуренции среди моделей с хабом Intel Z270 незамедлительно сказывается на аппетите. Если же вопрос о цене не стоит, то новинка станет универсальной платой, она сыграет роль основы для игровой, бенчерской или моддерской системы без каких-либо трудностей.

Выбор редакции: Максимальная функциональность

Некоторые вещи в этом мире созданы для разгона!
