Обзор и тестирование материнской платы ASUS ProArt B550-Creator. Инструмент для профессионалов

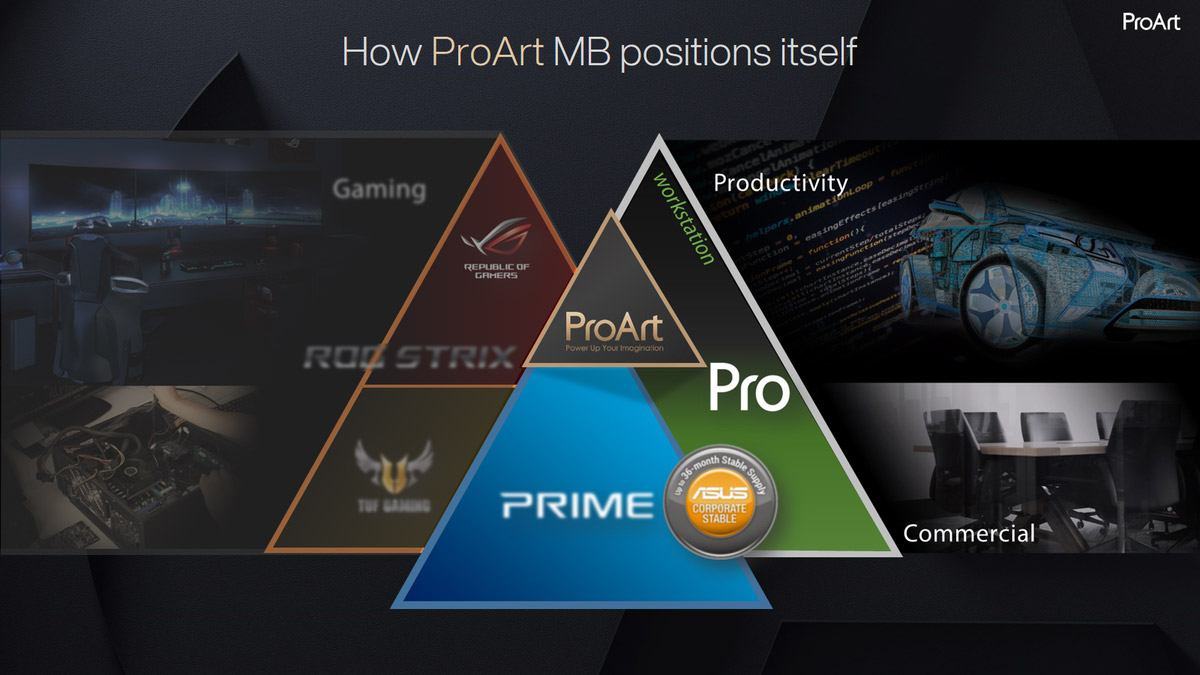

Нащупывая новые рыночные ниши, компания ASUS проложила путь к созданию линейки продуктов ProArt. Я не случайно говорю именно о семействе, поскольку сближение в одной сборке различных компонентов заложено целенаправленно, и всё же сосредоточимся на материнских платах. Изучая официальную визию, можно понять всю суть задумки. Ненавязчиво проводится параллель с игровыми изделиями, где среднюю категорию заняла серия ROG Strix. Так и ProArt досталась срединная позиция, отправляя платы Prime в начальный эшелон, а топ-решения оставляя за продуктами Workstation (Pro WS).

ASUS ProArt B550-Creator

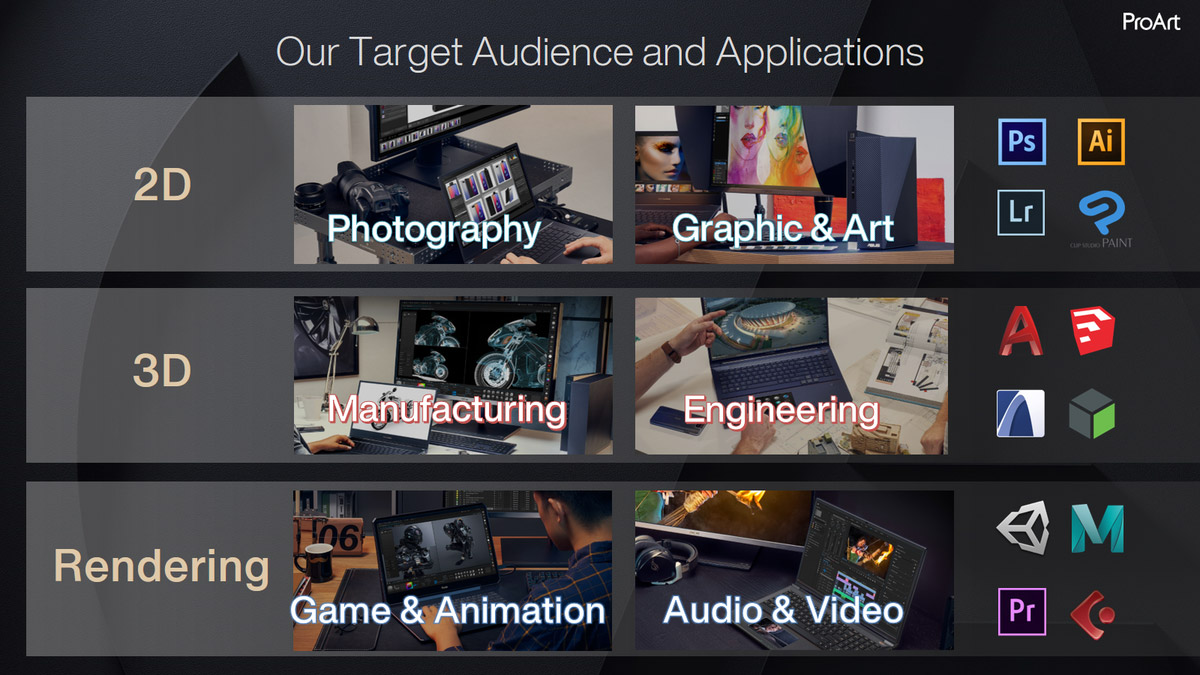

Для лучшего понимания форм рабочих задач есть другой слайд, где роль основной рабочей среды уготована таким продуктам, как Adobe Photoshop/Lightroom, Autodesk AutoCAD и прочему известному флагманскому ПО.

ASUS ProArt B550-Creator

Переходя к цели обзора, держим в уме превосходство продуктов серии над платами Prime, а значит «начинка» тут определённо должна чем-то серьёзно превосходить рядовые платы, и таковой является поддержка сразу «из коробки» Thunderbolt 4 двумя выходами на задней панели. Кроме того, подчёркнутая оторванность от плат из игровых серий дарит владельцу строгость линий в дизайне и полное отсутствие элементов подсветки.

ASUS ProArt B550-Creator

Два питающих гнезда ЦП и солидный VRM по внешнему виду прямо указывают на готовность к работе с самыми мощными процессорами. Изучить основные возможности поможет таблица ниже.

Модель ASUS ProArt B550-Creator
Официальная страница продукта в Сети ProArt B550-Creator
Хаб AMD B550
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–3200, 3466–5100 (OC)
Слоты PCI-E 2 x PCI Express 4.0 x16 (x16+x0, x8+x8) — CPU
2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — APU
1 x PCI Express 3.0 x16 (x4) — B550
2 x PCI Express 3.0 x1 — B550
M.2 1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — CPU
1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — APU
1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — B550
Встроенное видеоядро (в APU) Radeon Series: Vega
Видеоразъёмы HDMI 2.1
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 x Thunderbolt 4 (2 разъёма на задней панели (USB Type-C), Intel JHL8540)
4 х 3.2 Gen 2 (4 разъёма на задней панели)
3 х 3.2 Gen 1 (разъёмов на задней панели нет)
6 x 2.0 (2 разъёма на задней панели)
Serial ATA 4 x SATA 6 Гбит/с (B550)
RAID 0, 1, 10
Встроенный звук Crystal Sound (7.1, HDA):
Codec — S1220A (Realtek ALC1220)
S/PDIF Оптический (выход)
Сетевые возможности 2x Intel I225-V (2.5 Gigabit Ethernet)
COM 1 (внутренний)
LED Addressable Header 2x Gen 2
LED RGB Header 2
TPM 1x SPI (14 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (25Q256JWEQ)
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Armoury Crate, Aura Sync, DisplayPort Input, Fan Xpert 4, Q-LED (CPU, DRAM, VGA, Boot Device LED), M.2 Q-Latch, Thermal sensor connector, USB BIOS Flashback; поддержка: AMD 3-Way CrossFireX, Control Center Express, ProArt Creator Hub, Two-Way AI Noise Cancelation
Цена в рознице 7999 грн

Поддержка всего четырёх SATA не ставит их доступность под сомнение, как это бывает на прочих продуктах с бо́льшим числом таких выходов, когда ограниченность ресурсов AMD B550 даёт о себе знать. Вопросы будут с доступностью нижних слотов PCI-E, о чём мы поговорим чуть позже.

Упаковка и комплектация

Размеры коробки и внутреннее содержимое ничем не выдаёт в себе некий особый продукт. Броские ярлыки спереди скорее отображают возможности чипсета B550, чем самого изделия.

ASUS ProArt B550-Creator

Фото продукта и достаточно информативное описание характеристик находятся сзади. Ещё тут подчеркнули наличие двух скоростных проводных сетевых интерфейсов от Intel и поддержку ASUS Control Center Express (ACCE).

ASUS ProArt B550-Creator

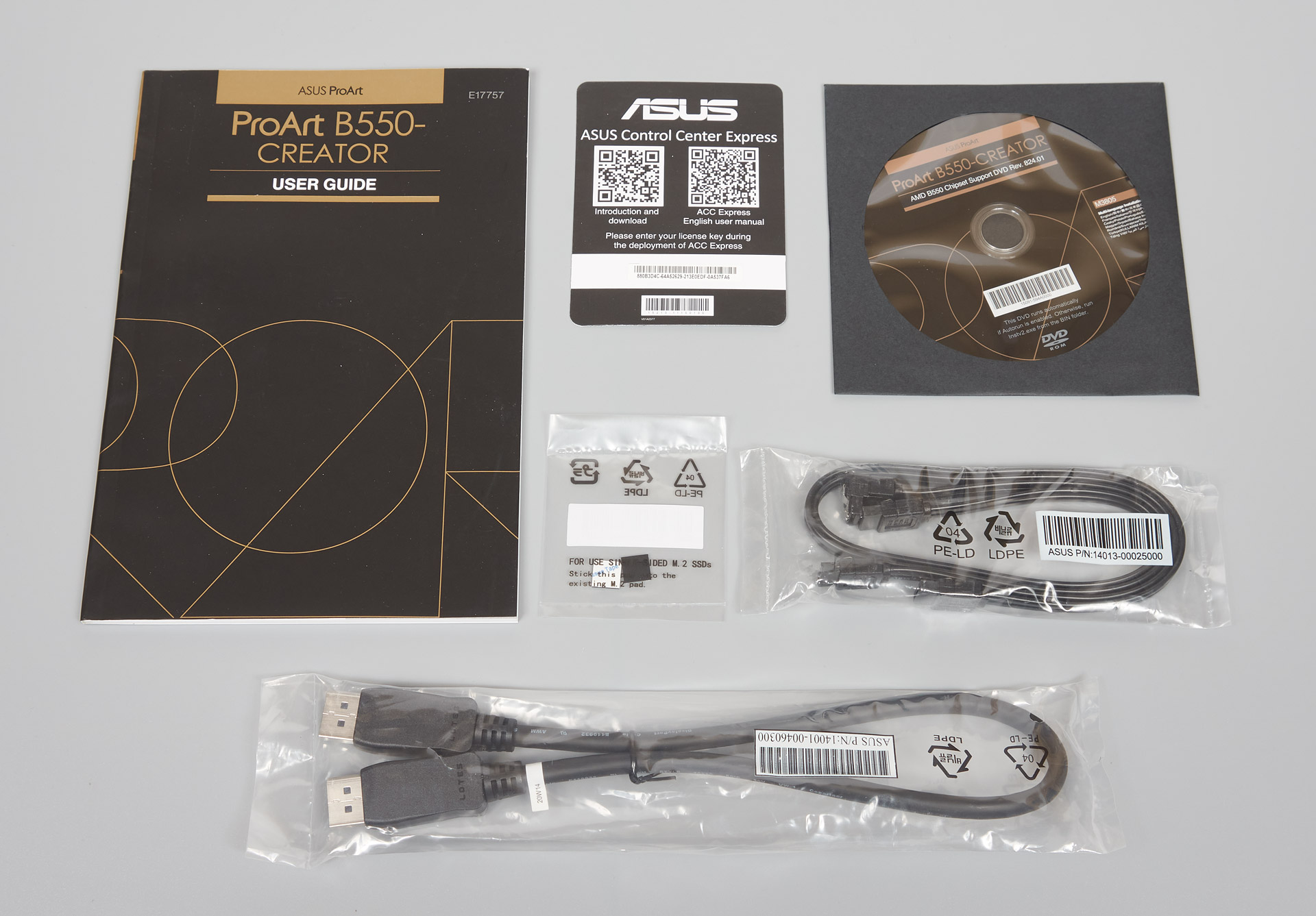

Комплектация нарочито строгая и скромная:

  • руководство пользователя (на английском языке);
  • купон с кодом регистрации для ASUS Control Center Express (приложение для администрирования);
  • диск с драйверами и фирменным ПО;

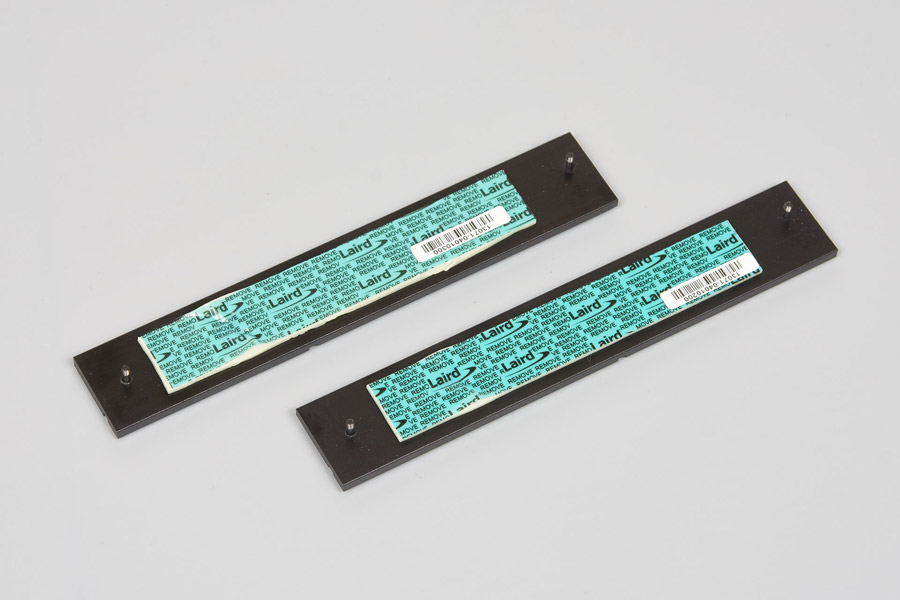

  • две резиновые прокладки под накопители M.2 с клейкой основой;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • кабель типа «DisplayPort to DisplayPort».

ASUS ProArt B550-Creator

Внешний вид

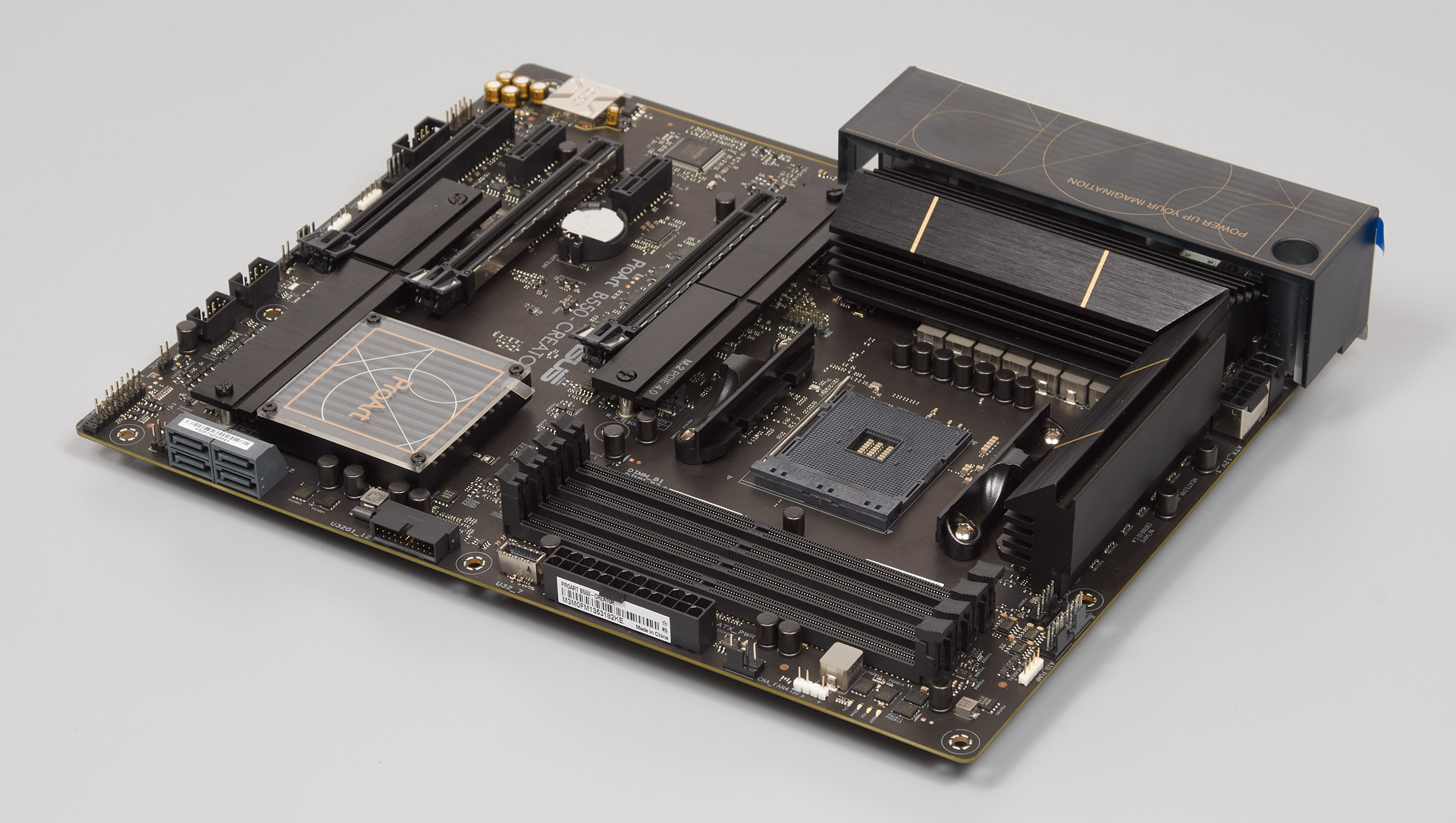

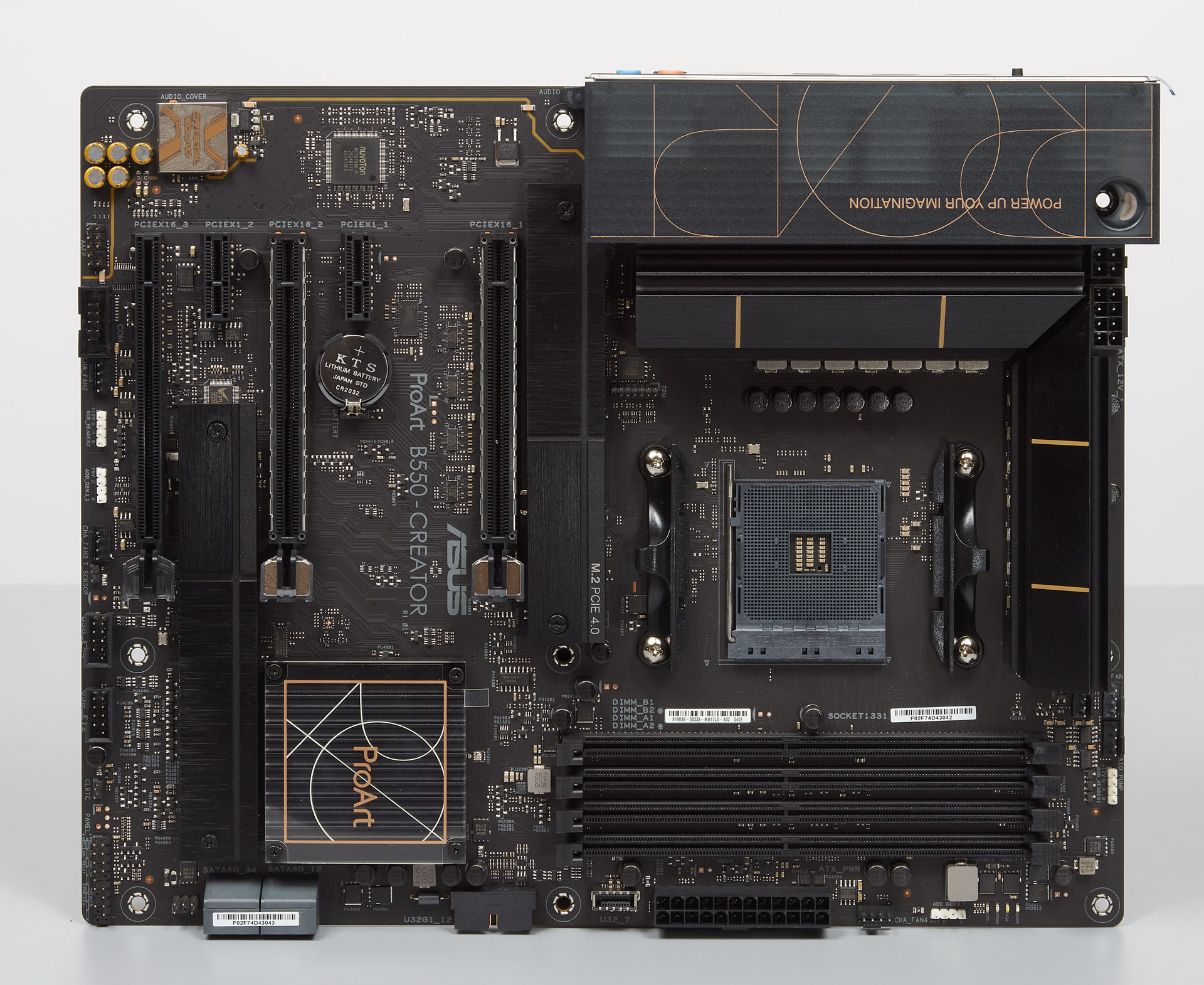

Как мы помним, ни про каких оверклокеров и энтузиастов-геймеров создатели серии не заикались, потому тут нет ни кнопок, ни переключателей, ни площадок по замеру системных напряжений, как и прочих излишеств, нет даже индикатора кодов POST. Размеры совпадают с пониманием классического изделия формата ATX.

ASUS ProArt B550-Creator

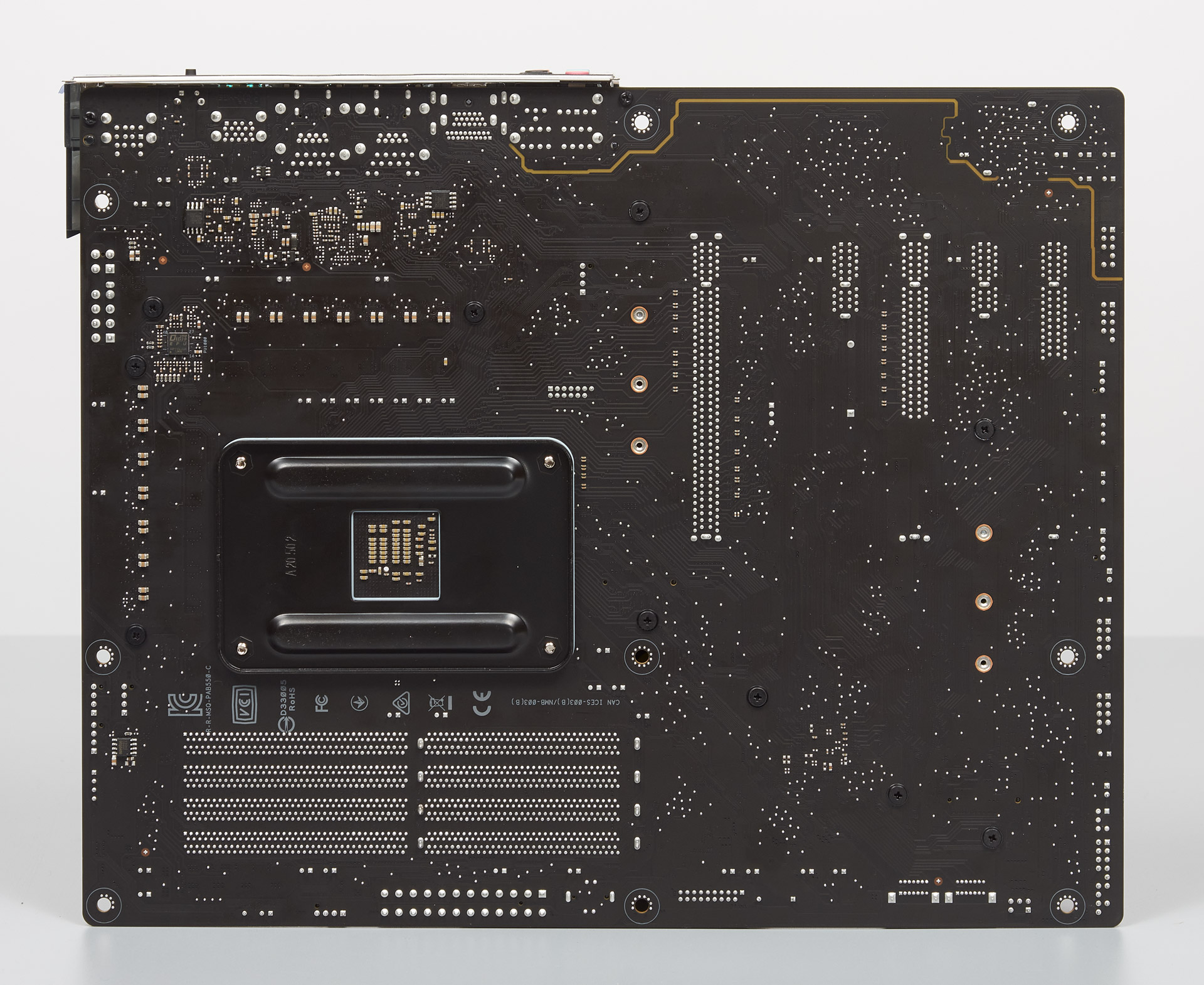

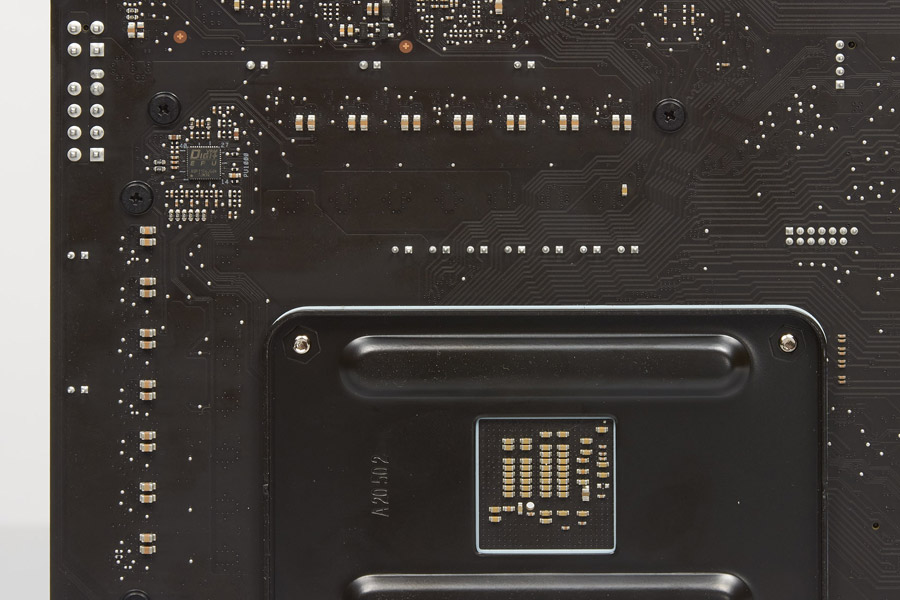

Все радиаторы и добавочные конструкции используют для крепления винты либо саморезы.

ASUS ProArt B550-Creator

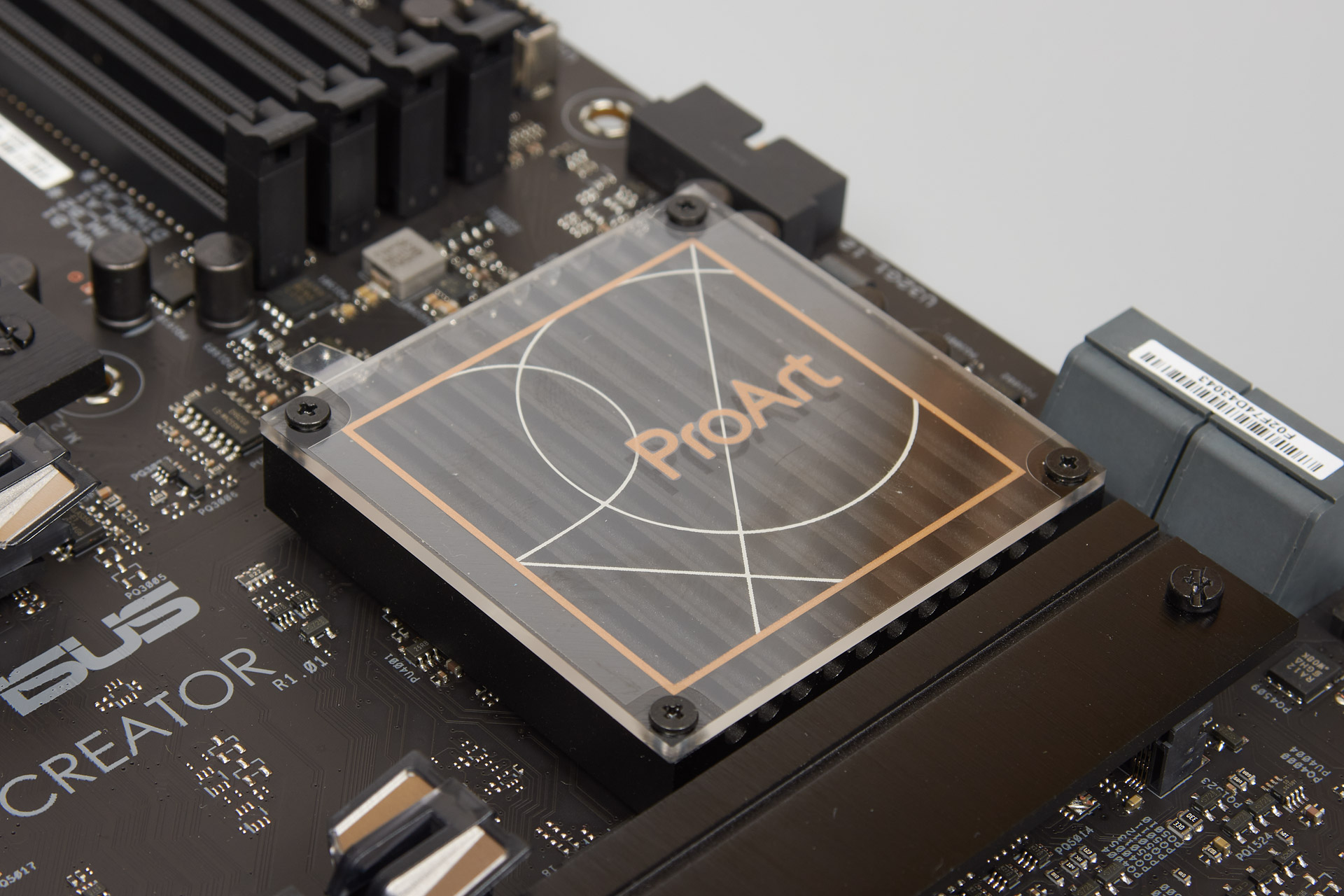

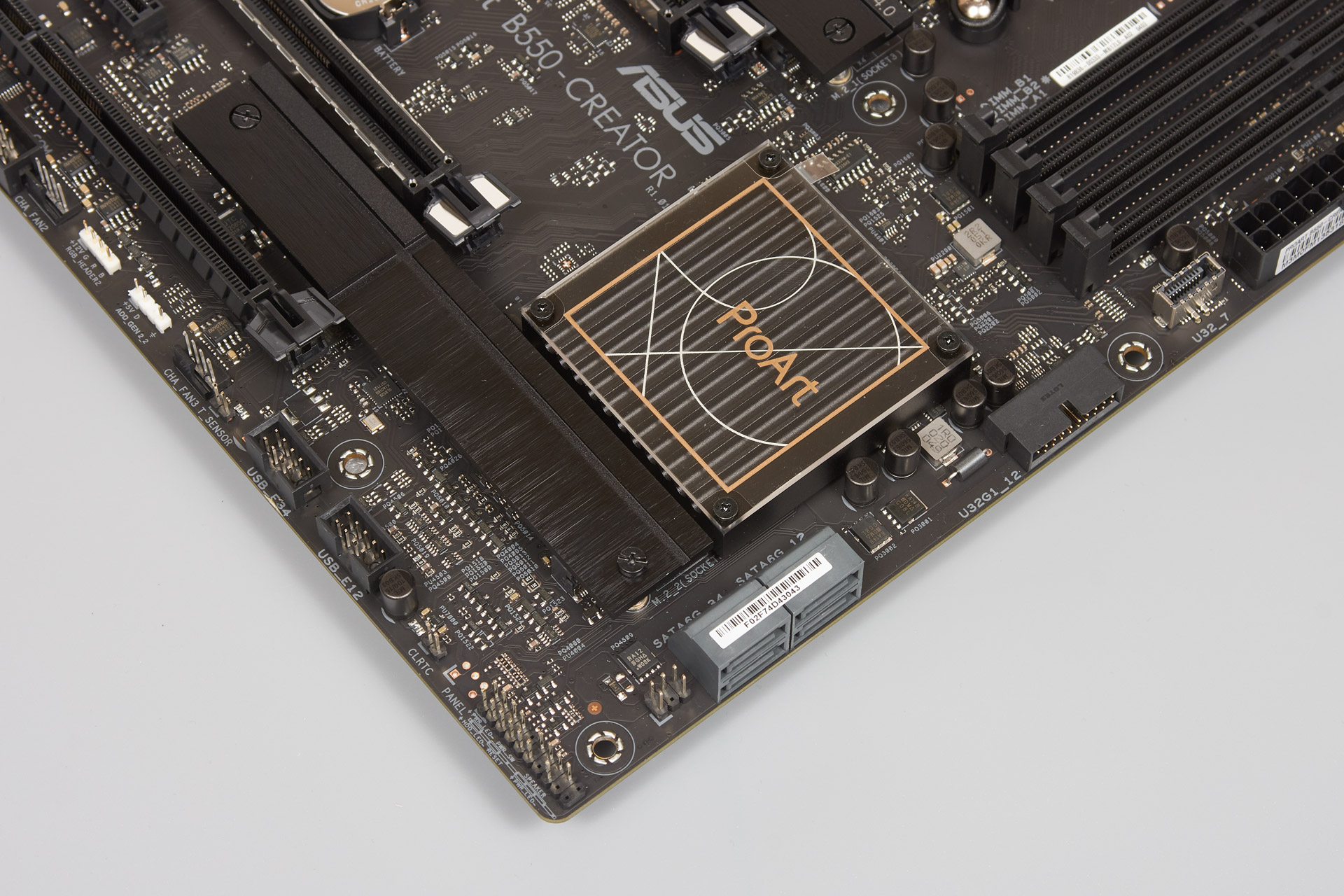

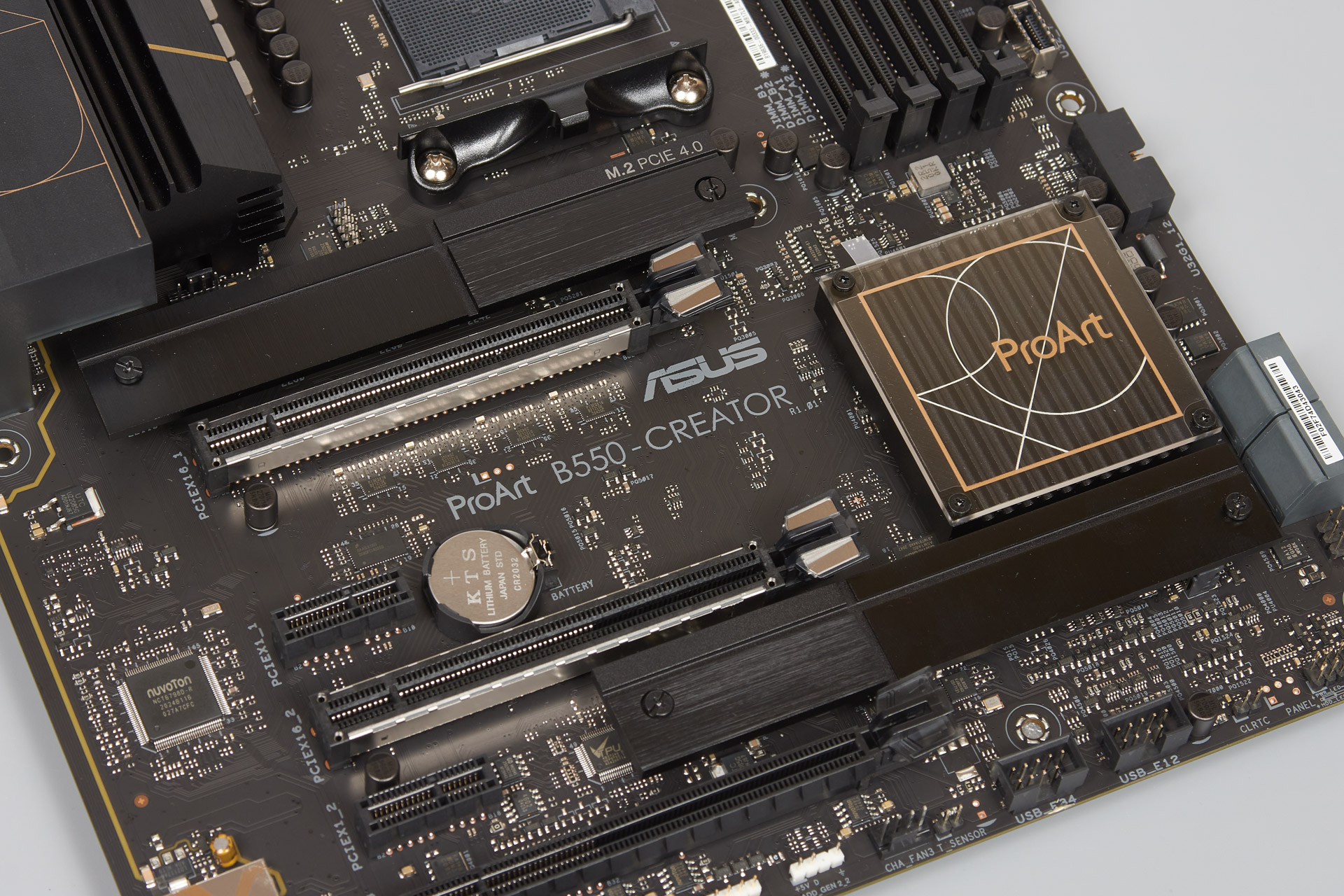

Как мы знаем, нрав кристалла AMD B550 весьма умерен, и потому уместность пластиковой декоративной накладки поверх ребристого радиатора для хаба оставили на усмотрение владельца, позволив демонтаж посредством простой крестовой отвёртки, но сразу скажу, что всё можно оставлять как есть и переживать о температуре тут не придётся.

ASUS ProArt B550-Creator

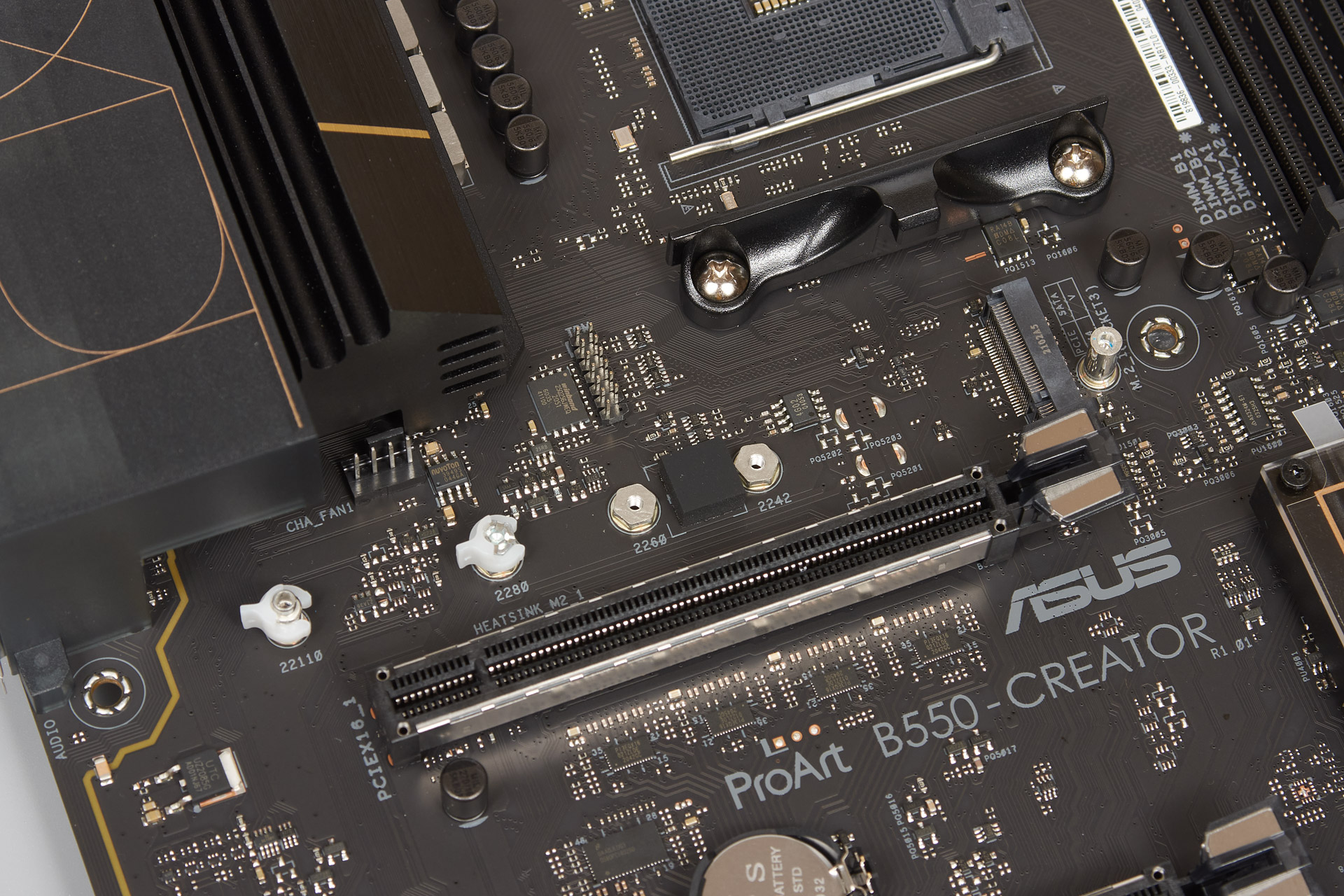

Верхний M.2 будет обслуживаться процессором, а нижний — системной логикой.

ASUS ProArt B550-Creator

Как сверху, так и снизу нет ограничений по длине, то есть монтировать можно самые длинные SSD типа 22110.

ASUS ProArt B550-Creator

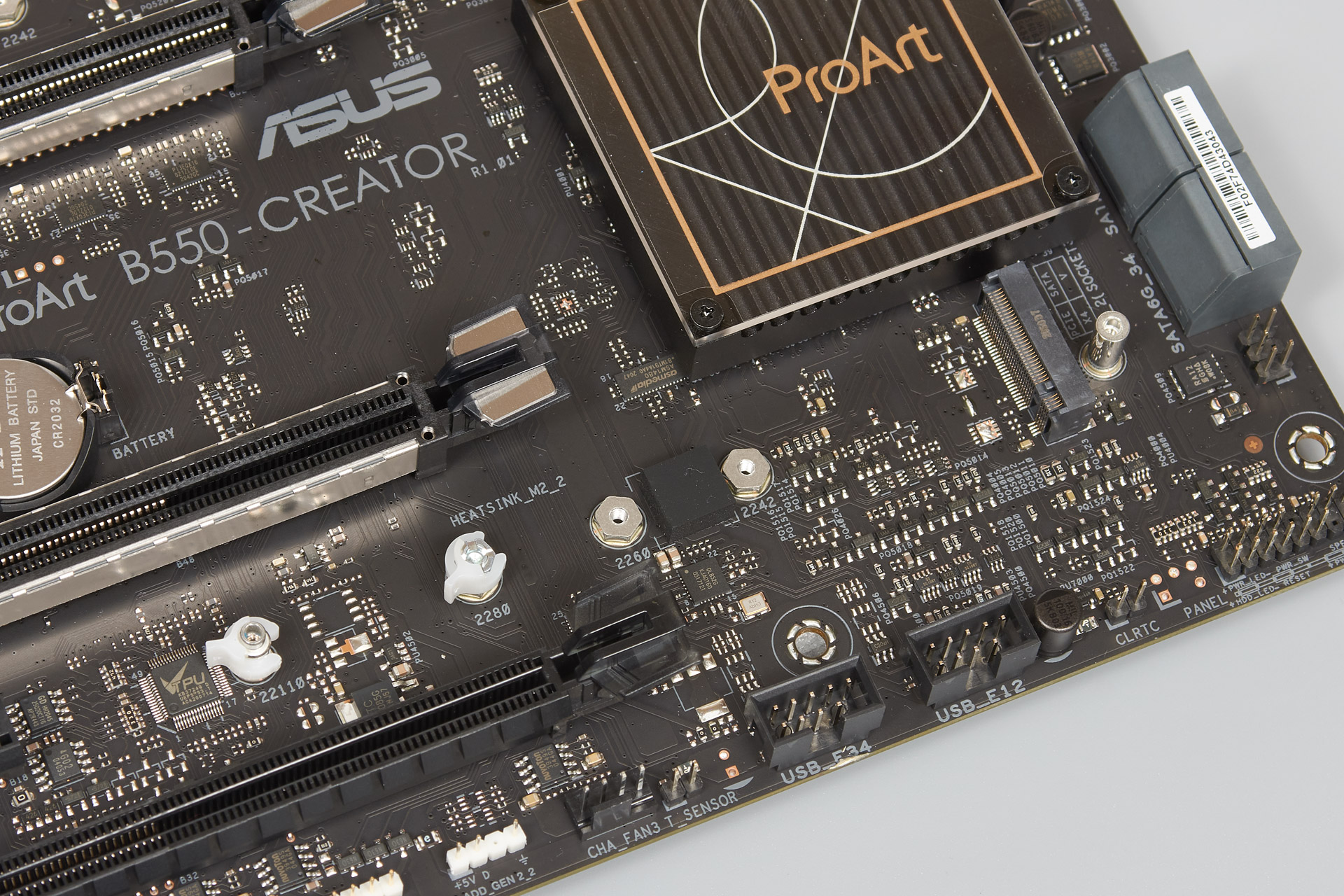

Нижний M.2 эксплуатирует четыре линии от чипсета, но в случае использования двух коротких классических слотов PCI-E x1, находящихся рядом, усечения до двух штук (x2) не миновать. Привлекая накопитель SATA, переживать будет не о чем.

ASUS ProArt B550-Creator

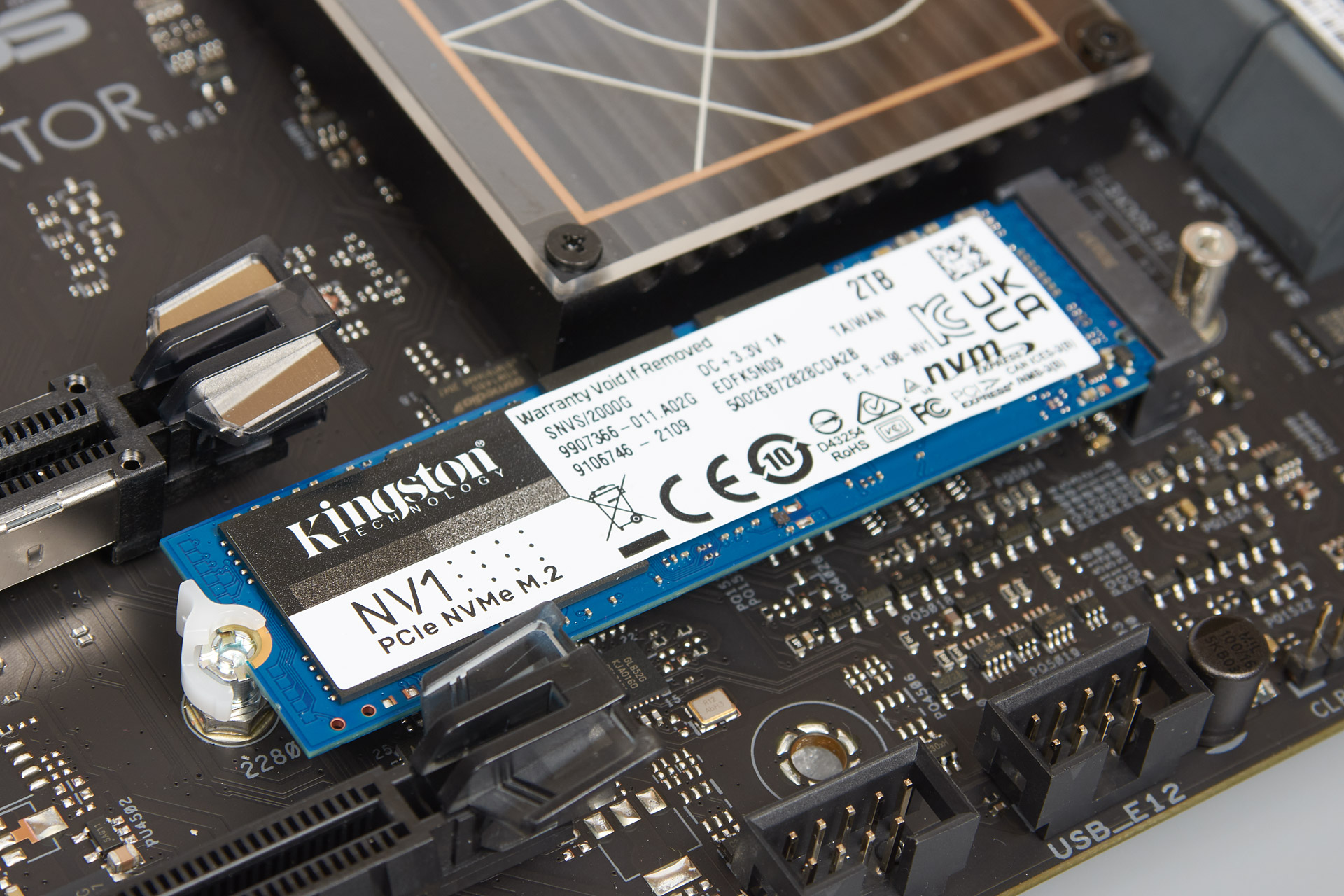

Безотвёрточная система сборки M.2 Q-Latch поможет всем пользователям с начальными навыками.

ASUS ProArt B550-Creator

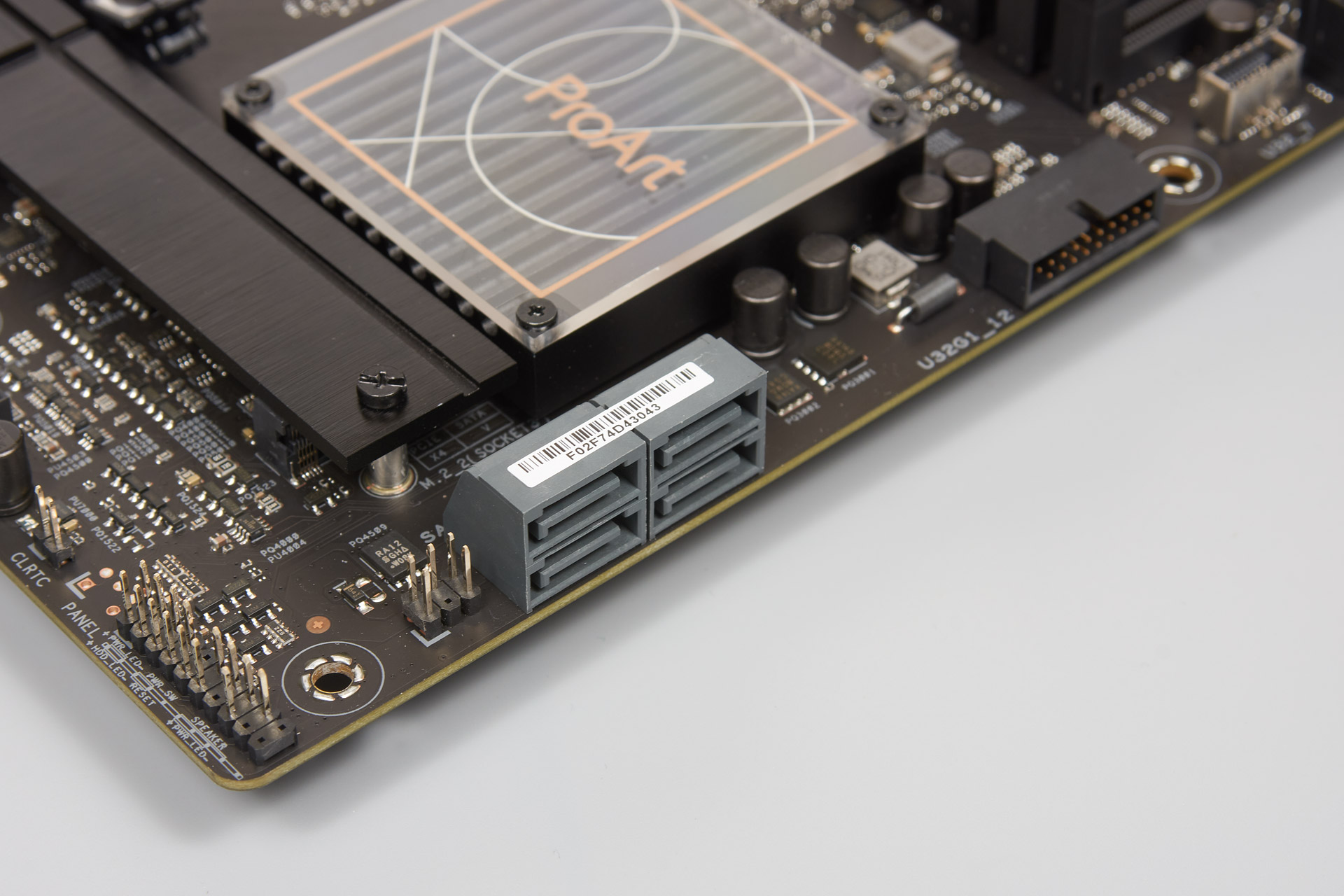

Все четыре SATA расположены рядом, набраны они продольными гнёздами.

ASUS ProArt B550-Creator

Забота о корпусных выходах USB привела к распайке пары контактных площадок под поколение 2.0, одной продольной для 3.2 Gen 1, она окажется аккурат под длинной ВК, а ещё имеется поддержка симметричного выхода такой же скоростной реализации. Для лучших скоростей не избежать обращения к портам на задней панели.

ASUS ProArt B550-Creator

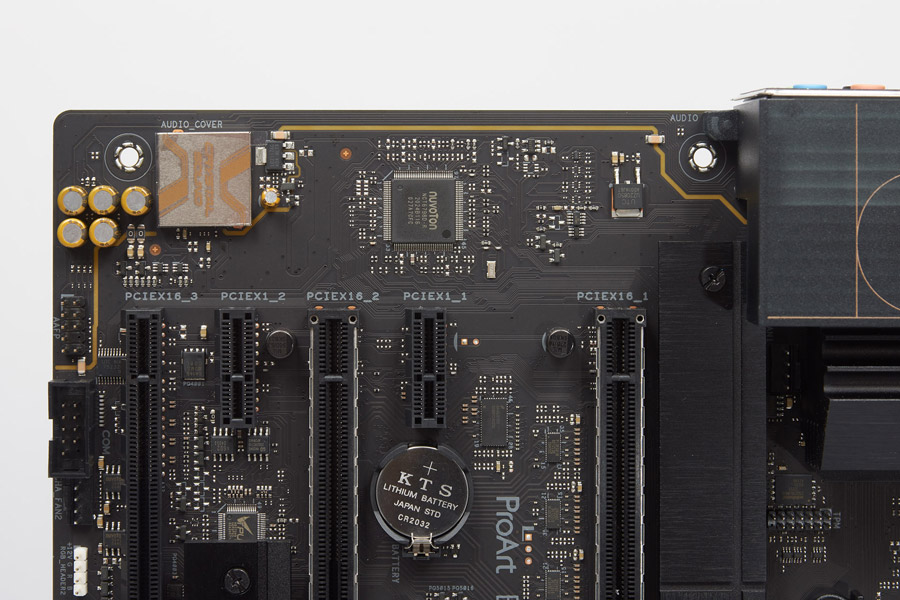

Четвёрка микросхем PI3EQX16021 от Diodes Incorporated обеспечит работу двух верхних армированных PCI-E x16 по схеме x8+x8, поддерживается поколение PCI-E 4.0. Нижний PCI-E x16@x4 делит ресурсы с контроллером Intel JHL8540, который помогает работе Thunderbolt 4 в лице двух портов на задней панели, то есть работать будет что-то одно. Под этот чип распаян повторитель сигналов (Redriver) DS80PCI402 от Texas Instruments.

ASUS ProArt B550-Creator

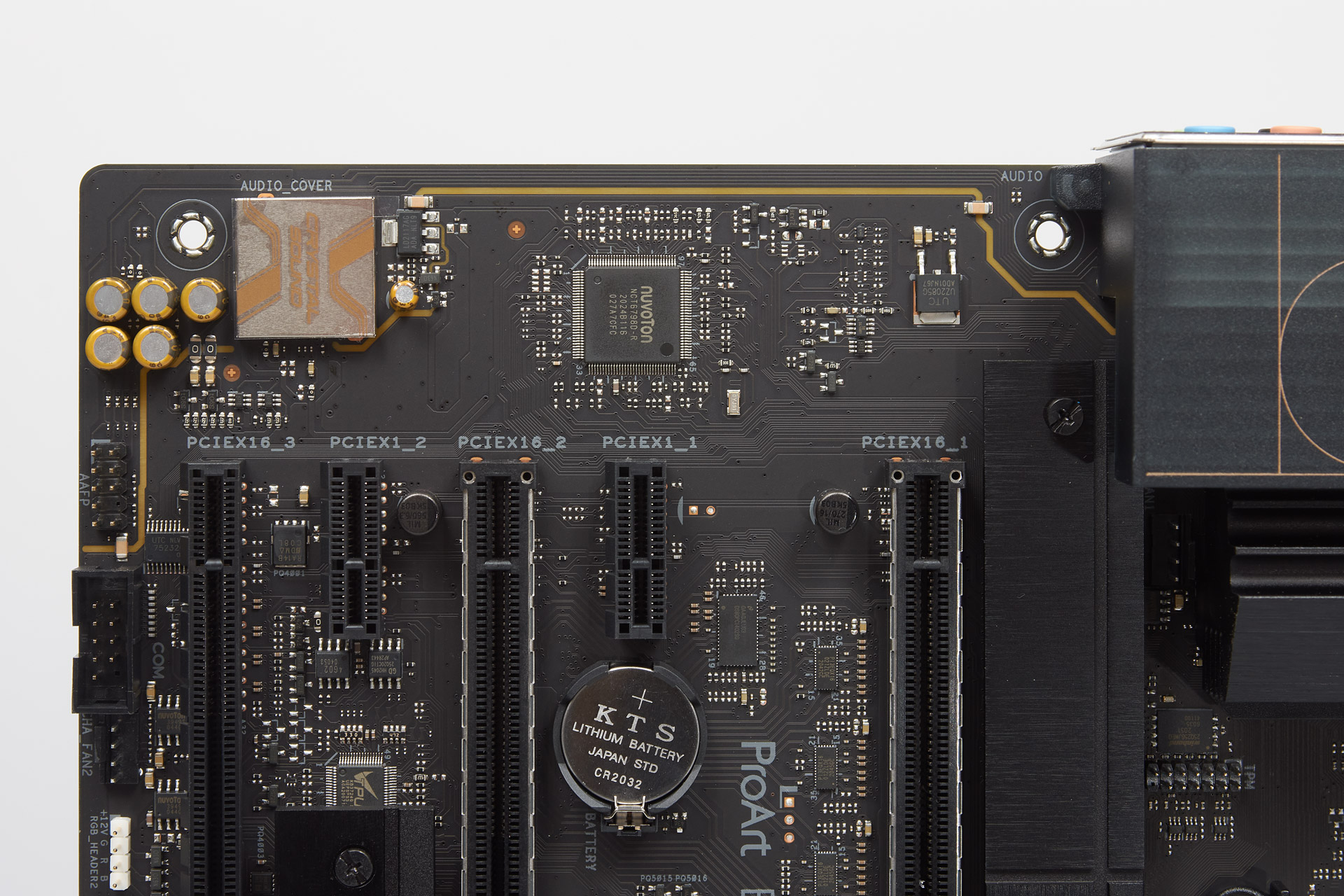

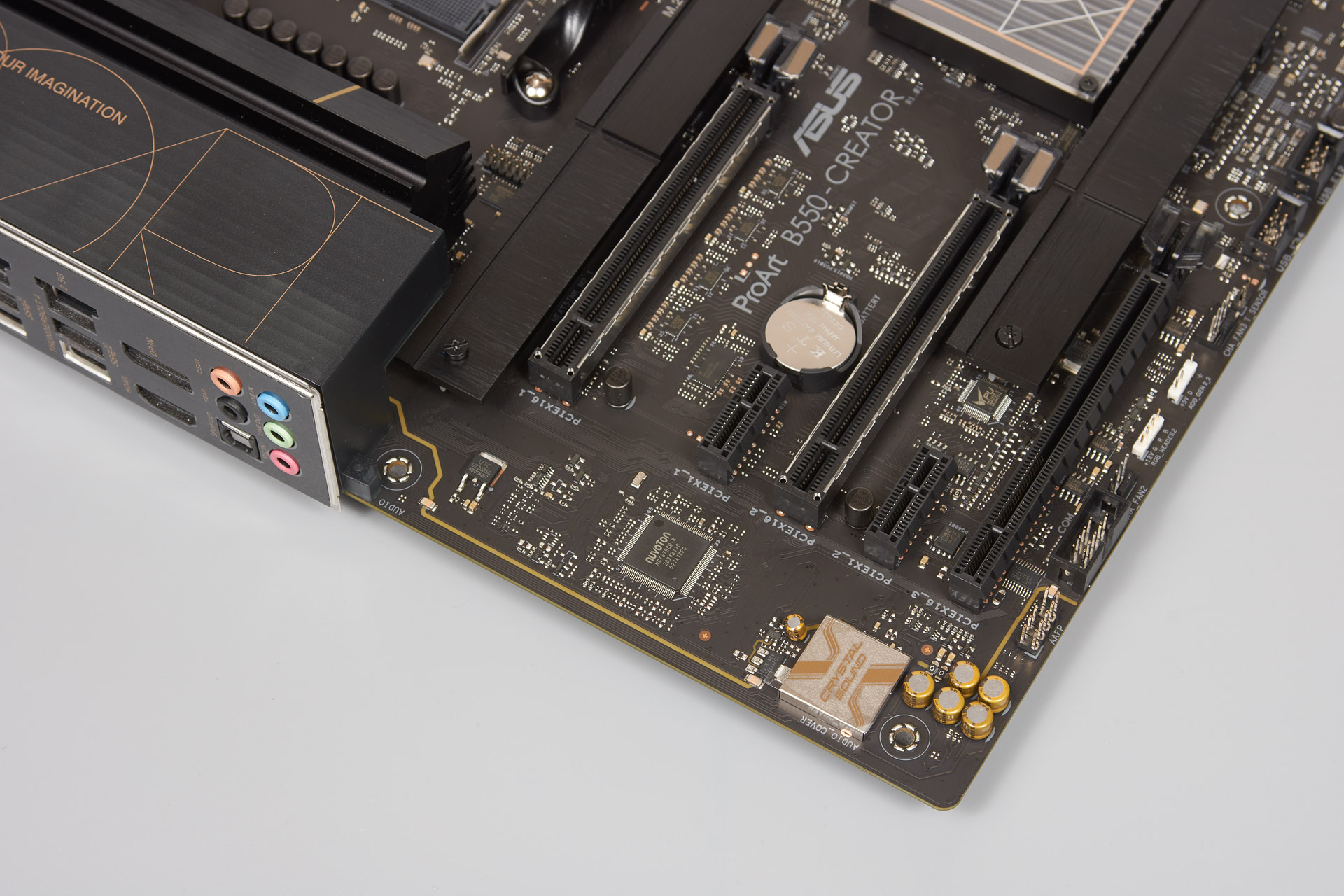

Звуковой кодек S1220A от Realtek упрятан под экранирующий колпак, ему в работе поможет группа из шести аудиоконденсаторов. Ещё можно выделить экранирующий участок из вытравленных слоёв текстолита. Более примечательного тут нет ничего.

ASUS ProArt B550-Creator

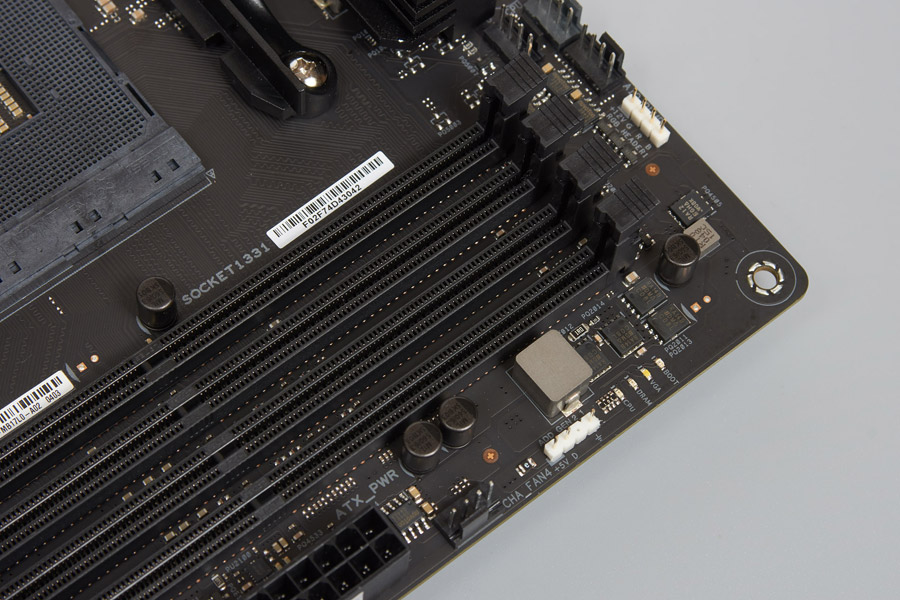

Провести базовую диагностику системы в случае неполадок поможет фирменный комплекс Q-LED.

ASUS ProArt B550-Creator

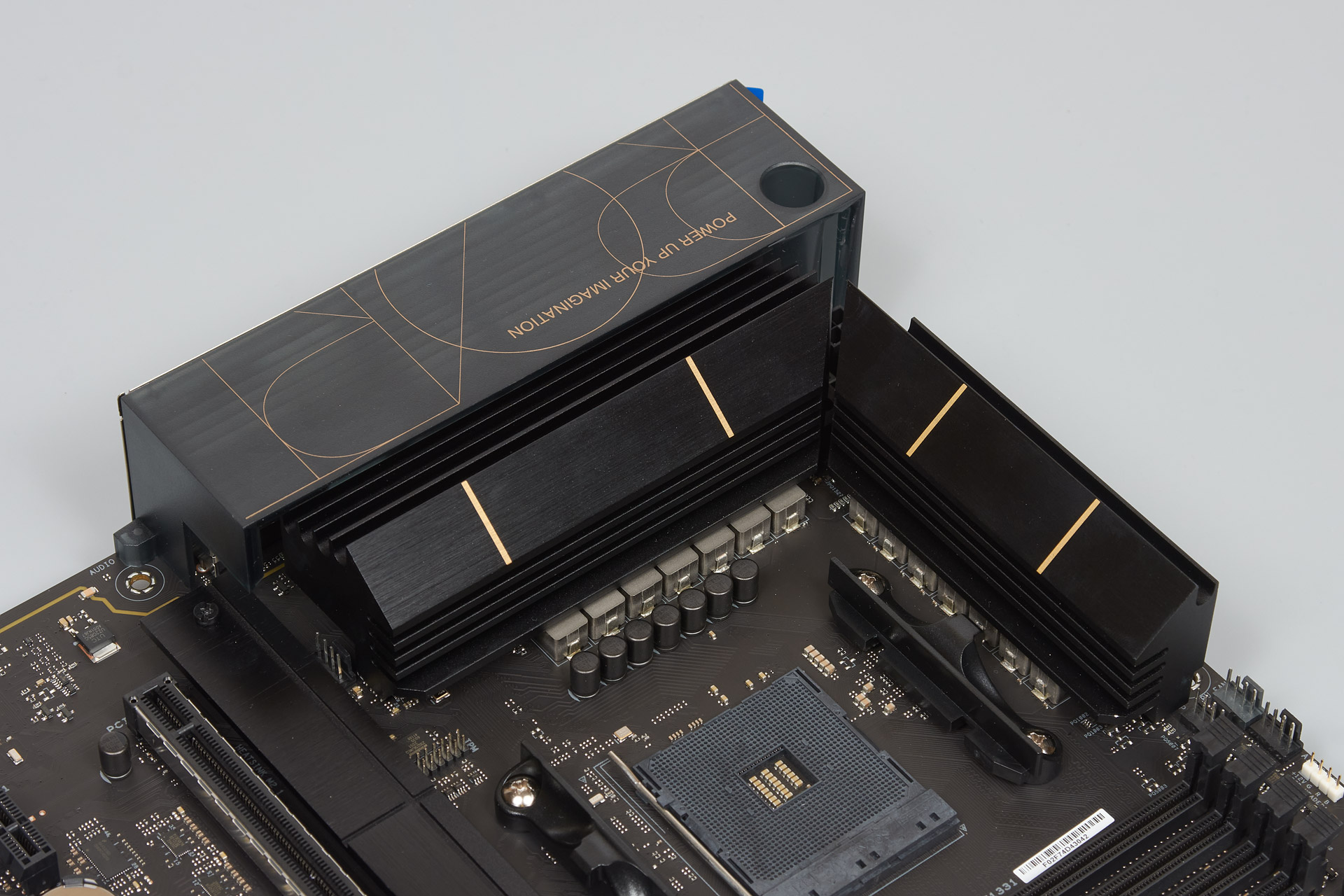

Вес и массивность радиаторов на цепях питания процессора внушают уверенность. Проблем при монтаже габаритной СО воздушного типа у меня не было. Объединительная тепловая трубка отсутствует.

ASUS ProArt B550-Creator

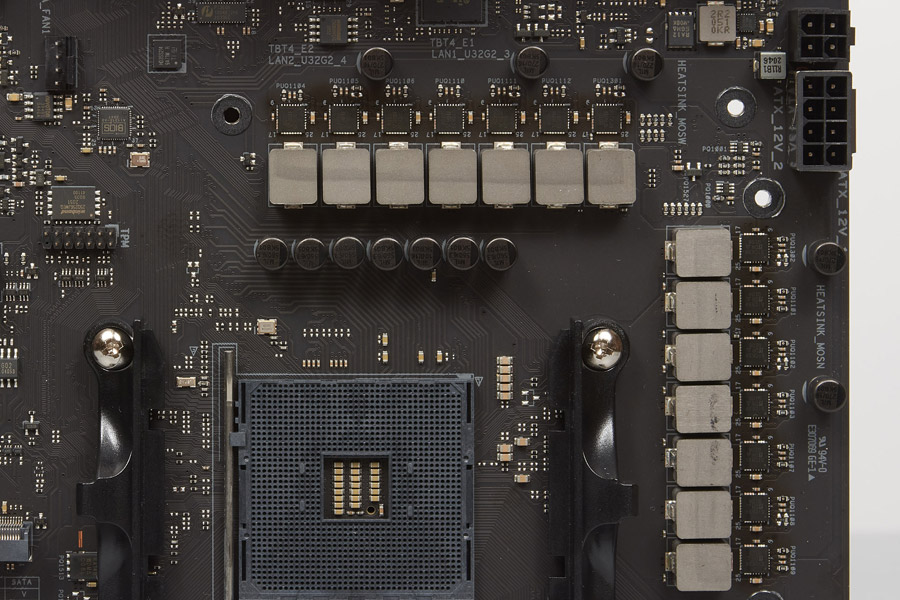

Инженеры не стали придумывать велосипед и воспользовались готовыми наработками в вопросе организации процессора достаточным питанием, в нашей лаборатории прямым примером послужит модель Prime X570-Pro. Итак, по схеме 4+2 фазы с привлечением переименованного контроллера ASP1106JGQW были получены 12 и 2 канала для CPU и SOC Voltage, то есть число силовых элементов в первом случае утроено. Модели сборок те же, это SiC639 от Vishay Intertechnology. Такая же идея используется в ряде плат ROG Strix на базе AMD B550. Плюсы и минусы нам уже известны — это низкий нагрев и посредственная стабилизация соответственно, останется всё лишний раз подтвердить на практике. Конденсаторов в округе стало меньше, но зато они «военного» класса надёжности, причём рассчитанные на те же пять тысяч часов работы в условиях повышенных температур.

ASUS ProArt B550-CreatorASUS ProArt B550-Creator

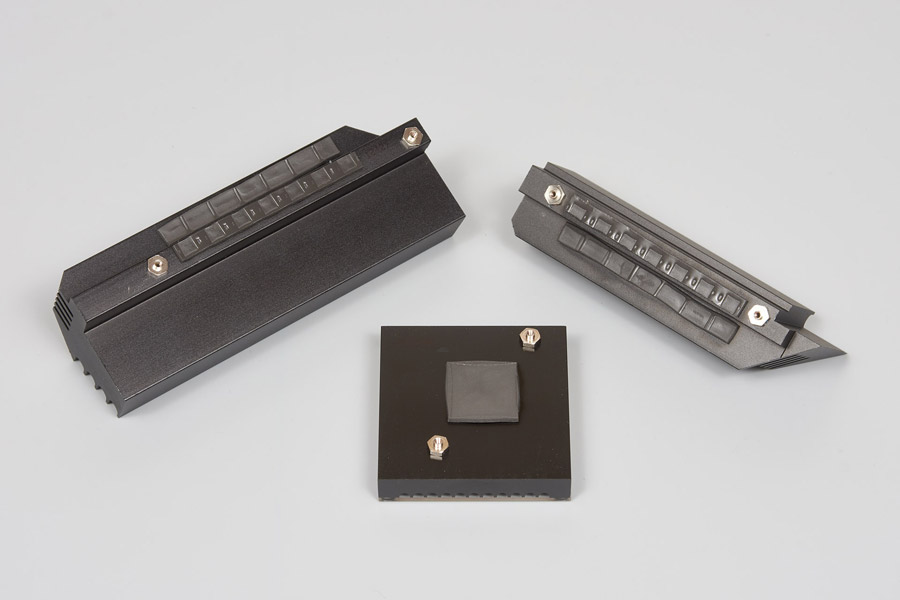

Удивляет экономия на площади термопрокладок. Всё сделано впритык, и если на одном радиаторе контакт всё же прошёл полноценно со сборками, то во втором вышло не так красиво, лишь огромный запас мощности VRM может послужить оправданию такой политики. Однако, как это уже нередко бывает, перфекционисты тут смогут своими силами улучшить положение вещей вплоть до идеального. Нарекания к охладителям чипсета и под изделия формата M.2 отсутствуют.

ASUS ProArt B550-CreatorASUS ProArt B550-Creator

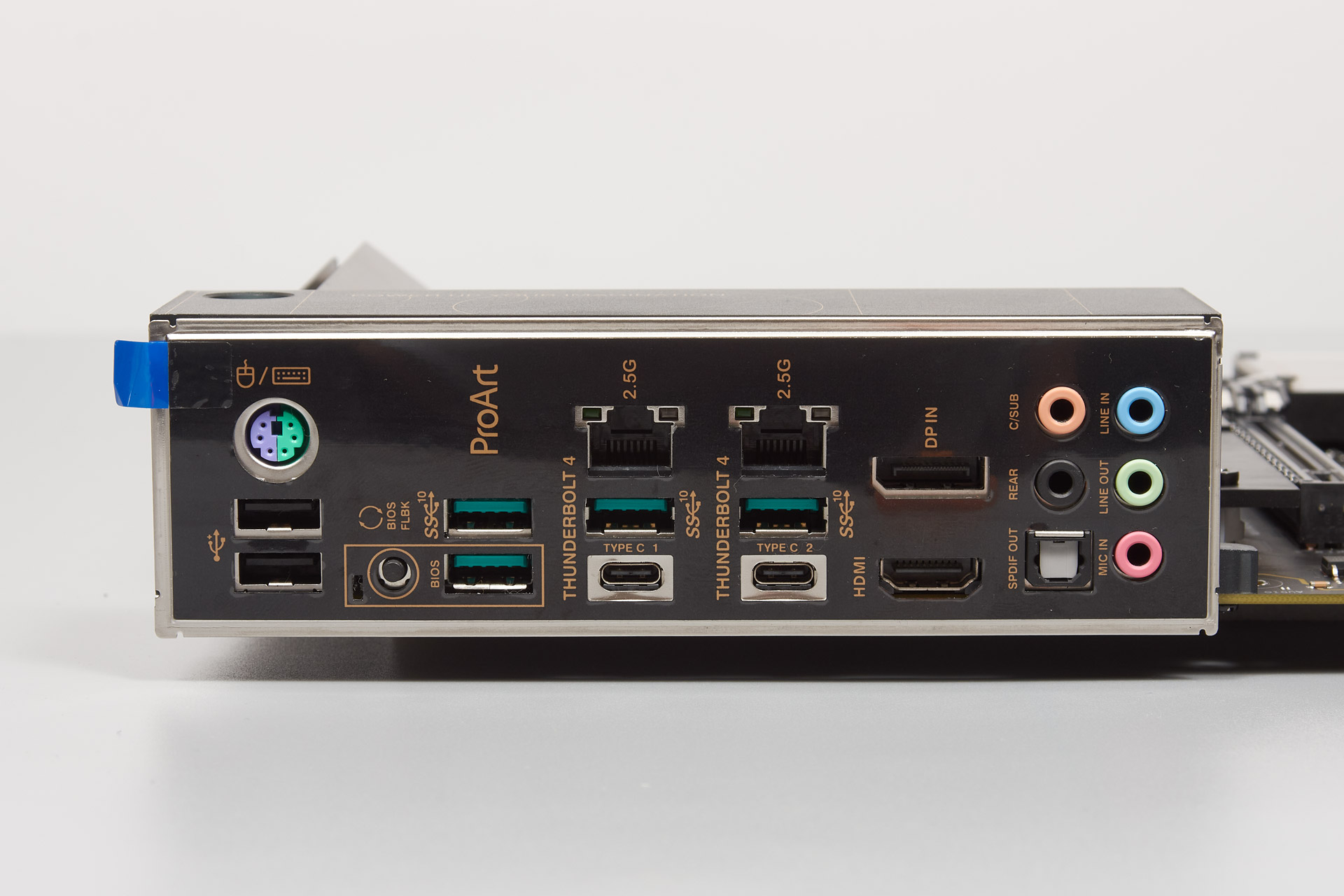

Наполнение и оформление легенды на задней панели на редкость лаконичны и понятны. Выходов много и они самые разные. Конечно, трудно не заметить отсутствие предустановленного адаптера беспроводных сетей, но всё в угоду появления второго скоростного под проводные подключения. Дополнительно отмечу, что DP здесь работает исключительно на вход, из-за чего рядом и была добавлена надпись «IN». Соответствующий кабель есть в комплекте.

ASUS ProArt B550-Creator
